Wuxi JACK Обычные сварочные токарные валки,

Самые экономичные, широко используемые и качественные станки для клиентов!

Широкое использование обычных сварочных вращающихся валков

1. Важное положение: Сварочные роликовые станины широко используются в области сварки труб, цилиндров и резервуаров, уделяя особое внимание сварке по окружности, а также на внешних и внутренних стенках заготовок цилиндрической формы. Из них на долю обычных моделей приходится около 90% практического применения;
2. Характеристика: Здесь обычные сварочные поворотные валки относятся к их конструкции/работе/тоннажу нагрузки. Для обработки заготовок различного диаметра угол поворота и межосевое расстояние поворотных роликов можно регулировать в трех формах, соответствующих трем основным направлениям продукции:
1) Саморегулирующийся сварочный вращатель серии HGZ: Регулируется автоматически, без вмешательства оператора, до средней нагрузки (Макс. 250 тонн);
2) Регулировка сварочного вращателя ходового винта серии HGK: Благодаря непрерывному вращению ходового винта в сварочной роликовой станине очень часто достигается легкая нагрузка (Макс. 60 тонн);
3) Сварочный вращатель с регулировкой болтов серии HLK: Изменение положения сварочного поворотного ролика путем установки на различные болты, применимые при тяжелых нагрузках (Макс. 2000 Тонна);
3. С 2009 года Wuxi JACK производит и поставляет более нескольких сотен комплектов Изготовленные на заказ и обычные сварочные токарные валки для клиентов в Китае и на зарубежных рынках:

Саморегулирующийся сварочный вращатель:

Грузоподъемность 5 тонн Стационарный поворотный ролик из металла и резины

Грузоподъемность 20 тонн Поворотный ролик из металла и резины подвижного типа

Грузоподъемность 80 тонн Стационарный поворотный ролик из металла и резины

Грузоподъемность 150 тонн, полностью металлический поворотный ролик стационарного типа

Регулировка ходового винта сварочного вращателя:

Грузоподъемность 5 тонн Стационарный поворотный ролик из металла и полиуретана

Грузоподъемность 10 тонн, полностью металлический поворотный ролик стационарного типа

Грузоподъемность 2 тонны, специальная конструкция, подвижный металлический и резиновый поворотный ролик

Грузоподъемность 20 тонн Специальная конструкция с шестигранной призмой Стационарный полностью металлический поворотный ролик

Регулировка болта сварочного вращателя:

Стационарный металлический и резиновый поворотный ролик грузоподъемностью 20 тонн

Грузоподъемность 80 тонн, подвижный гидравлический привод, подъемный поворотный ролик

Стационарный поворотный ролик из металла и полиуретана грузоподъемностью 100 тонн

Стационарный металлический и резиновый поворотный ролик грузоподъемностью 100 тонн

Посмотреть больше

Рабочие видеоролики о токарных валках для традиционной сварки Wuxi JACK

Связанные страницы о представлении сварочной роликовой станины Wuxi JACK:

1. Комплексный обзор всех типов сварочных вращателей;
2. Специальный вращатель сварочных роликов;
3. Роликовая платформа сварочного вращателя по индивидуальному заказу;
4. Сварочный вращатель в использовании;
5. Обзор специальных и обычных сварочных токарных валков Wuxi JACK

Посмотреть больше

Технические параметры Wuxi JACK 3 Основные типы обычных сварочных поворотных валков

Ниже приведены технические характеристики компании Wuxi JACK, производящей 3 основные категории традиционных сварочных роликовых станин. Для более подробного ознакомления, пожалуйста, проверьте конечный сегмент этой страницы:

1. Модели HGZ с автоматическим саморегулирующимся сварочным вращателем:

1E Саморегулирующийся сварочный вращатель

2. Модели HGK, регулировка ходового винта сварочного вращателя:

2E Регулировка ходового винта сварочного вращателя

3. Модели HLK, сварочный вращатель с регулировкой болтов:

Сварочный вращатель регулировки болта 3E

Посмотреть больше

Техническая сильная сторона сварки Обычные сварочные ролики Wuxi JACK

1. Важность: Сварочный роликовый вращатель является одним из основных сварочных станков компании Wuxi JACK, а также одним из наиболее широко применяемых;
2. Бизнес: С 2009 года, благодаря большим объемам поставок сварочных роликовых опор за последние 15 с лишним лет, мы создали собственное техническое преимущество и сильные стороны в этом широко используемом продукте сварочного оборудования;
3. Итак, Как серия продуктов с общей и универсальной структурой и применением, что отличает обычные сварочные ролики Wuxi JACK от роликов других поставщиков?

Утонченная конструкция защиты в роликах для обычной сварки Wuxi JACK:

Почему так важна надлежащая защита сварочных роликов и сварочного вращателя?

1. Проблемы, связанные с рабочим персоналом, окружающей средой и материалами при работе на сварочно-токарных валках:

1) Рабочее окружение: Вы знаете, что сварочные токарные валки, являясь своего рода широко применяемым сварочным оборудованием, работают в самых разных жестких рабочих условиях, в результате которых во время работы образуется достаточное количество дыма, пыли, шлаков и мусора;
2) Заготовки: Кроме того, заготовки, укладываемые на сварочные ролики и сварочные поворотные валки, обычно представляют собой большие и тяжелые круглые бочки, которые не только легко выкатываются, но и могут нанести большой вред окружающим;
2. По этой причине нам необходимо проявлять особую осторожность при разработке стандартных сварочных поворотных валков, их сварочной роликовой станины и сварочного вращателя, чтобы сварочные аппараты могли постоянно обеспечивать наилучшие рабочие характеристики и максимально длительный срок службы. Это то, что мы должны делать как ответственный поставщик обычных сварочно-токарных валков;

3. Меры, принятые для защиты сварочных вращающихся валков Wuxi JACK:

1) Механический: Тщательно рассчитайте по состоянию сил и провести анализ всей конструкции сварочно-поворотных валков и их механических элементов. Сварочная роликовая платформа выдержит самые тяжелые испытания;
2) Привод и электрическое управление: С точки зрения система вождения, трансмиссии и управления стандартный сварочный вращатель, вся линейка деталей, поставляемых на аутсорсинг, от двигателя, редуктора до инвертора переменного тока, воздушного выключателя, предохранителя… Все выбрано с достаточным запасом рабочих характеристик. Таким образом, даже в условиях перегрузки поворотные сварочные валки и их сварочная рольганговая станина могут по-прежнему обеспечивать удовлетворительную производительность;
3) Производство: Каждый шаг На протяжении всего производственного процесса сварочных токарных валков Wuxi JACK строго обеспечивается полная защита незавершенного производства (незавершенное производство): на фотографии выше видно, что сварочный вращатель, вращающийся вал сварочной роликовой станины… все наносится с антикоррозийным покрытием. -ржавеющее масло;
4) Для аппаратная защита, как вы можете видеть на фотографии выше, все открытые узлы трансмиссии наших сварочно-токарных валков, включая ходовой винт трансмиссии и соединительный вал, закрыты привлекательными яркими цветными кожухами;
5) Расширенный дизайн: Опираясь на нашу команду старших инженеров с богатым опытом, Wuxi JACK разрабатывает серию сварочно-токарных валков для удовлетворения самых высоких требований клиентов: подъем с гидравлическим приводом, противоскольжение, шестигранные призмы... Это отличает наш сварочный вращатель от продукции других поставщиков..

Посмотреть больше

Эксплуатация и применение стандартных сварочных поворотных валков

1. Когда вам нужен стандартный сварочный вращатель?

1) Кольцевая сварка: В процессе производства различных изделий цилиндрической конструкции из металлических материалов, от небольших труб до труб и цилиндров среднего размера, до резервуаров большого размера и тяжелого веса, сварка по окружности является неизбежным и основным этапом;
2) Задача: Сварочные токарные валки — это универсальный и высокоэффективный станок для выполнения этой задачи с контролируемой и стабильной производительностью.

2. Как работают сварочно-поворотные валки?

Сварочный вращатель – необходимое оборудование для выполнения работ по круговой сварке заготовок:
1) Загрузив цилиндрические заготовки на сварочный роликовый станин;
2) И под приводом двигателя переменного тока поворотные ролики вращаются с определенной регулируемой революционной линейной скоростью;
3) Рабочая часть затем будет приводиться во вращение с той же скоростью, что и вращающиеся ролики. Это наглядно показано ниже Эскиз дизайна Сварочный вращатель с регулировкой болта Wuxi JACK: (Рис.1)

Рис. 1. Регулировка болта сварочного вращателя 2.

3. Работа на сварочно-поворотных валках:

1) ведущая сила при вращении цилиндрических деталей происходит сила трения, возникающая между поворотными роликами и цилиндрическими деталями в период эксплуатации;
2) Правильный выбор материал и технология обработки роликов являются основным шагом в разработке сварочного вращателя, особенно сверхмощного сварочного роликового станина с защитой от сноса, который определяет производительность и срок службы этого сварочного аппарата;
3) Управление скоростью сварки: Революционная скорость вращения ролика в точности соответствует скорости сварки рабочих частей на сварочном роликовом станине. По этой причине этот параметр в технических характеристиках всех сварочно-поворотных валков можно изменять в определенных пределах, которые обычно контролируются инвертором переменного тока и отображаются на цифровом индикаторе: (Рис.2,3)

4) Быстрое понимание О семействе продуктов сварочных токарных валков показано на сводной странице «Преимущества сварочных роликовых станин Wuxi JACK».

Посмотреть больше

Три основных типа стандартных сварочно-токарных валков Wuxi JACK

Модели HGZ Саморегулирующийся сварочный вращатель

Модели HGK, регулировка ходового винта, сварочный вращатель

Модели HLK Сварочный вращатель с регулировкой болтов

1 Саморегулирующийся сварочный вращатель 1 20150425_132520

2 Саморегулирующийся сварочный вращатель 2

3 Саморегулирующийся сварочный вращатель 9 20150426101146

1. Саморегулирующийся сварочный вращатель серии HGZ:

1) Технический вид саморегулирующегося сварочного вращателя:

а) Автоматическая регулировка: Это 'самый простой и автоматический запускСерия ' с точки зрения расположения заготовки и регулировки межосевого расстояния сварочных поворотных роликов, адаптируемых к заготовкам разных диаметров:
б) Стойка для плоскогубцев: В каждом комплекте сварочных роликовых станин поворотные ролики установлены на двух частях наклоняемых стоек, угол наклона которых может изменяться в зависимости от диаметра и веса загруженной на них заготовки;
в) Угол поворота: Окружающий угол заготовки, который состоит из угла двух стоек плоскогубцев, поддерживается в пределах 45° ~ 110° ;
2) Эскиз дизайна Показан саморегулирующийся сварочный вращатель моделей Wuxi JACK HGZ. левая рука;
3) Внешний вид: О том, является ли это комплектом саморегулирующегося сварочного вращателя HGZ, можно судить с первого взгляда: в каждом комплекте сварочных роликовых станин установлено 4 сварочных поворотных ролика вместо 2 штук в сварочных роликовых станинах серии HLK Bolt. Отрегулируйте сварочный вращатель и ходовой винт серии HGK. Отрегулируйте сварочный вращатель;
4) Классификация: В зависимости от грузоподъемности сварочных роликов саморегулирующиеся сварочные вращатели серии HGZ можно разделить на три подгруппы. легкая обязанность/ средняя нагрузка / сверхмощный.

5 Саморегулирующаяся роликовая опора для автоматической сварки 4 IMG_5170

5) Технические параметры саморегулирующегося сварочного вращателя серии HGZ:

Примечание: Имеется специальная грузоподъемность.

4 Саморегулирующийся сварочный вращатель

Посмотреть больше

2. Регулировка сварочного вращателя с ходовым винтом серии HGK:

1) Функция работы: Расстояние между центрами двух частей сварочного поворотного ролика, соответствующее диаметру заготовки, регулируется с помощью ходового винта, который соединяет оба конца. Проверьте фото ниже:
2) Маховик для поворота ходового винта: (Рис.1)

Рис. 1. Регулировка ходового винта сварочного вращателя 3 IMG_3682
3) Эскиз дизайна Сварочный вращатель регулировки ходового винта серии Wuxi JACK HGK показан на правая рука;

4) Применимые рабочие части сварочного вращателя регулировки ходового винта серии HGK:

а) Эта отрасль сварочно-поворотных валков непрерывно регулируется по центральному пролету. Таким образом, применимый диаметр рабочих частей может быть любым в пределах спецификации: Широкая партия с небольшим количеством заготовки в каждой партии. Это дает гибкий выбор диаметра заготовок;
б) Кроме того, из-за такого принципа работы регулировки центрального пролета сварочный вращатель с регулировкой ходового винта серии HGK ограничивается легким и средним режимом работы Сварочные токарные валки;

5) Классификация сварочного вращателя с регулировкой ходового винта серии HGK:

В зависимости от конструкции сварочного ролика и встроенных функций стандартный сварочный вращатель серии HGK можно разделить на:
а) Стандартный тип;
б) Тип высокой точности;
в) Моторный привод или ручной толкающий тип перемещения;
г) Сварочный поворотный ролик прижимного типа;
д) Сварочные токарные валки по индивидуальному заказу и т. д.

1 Регулировка ходового винта сварочного вращателя 5A 100_6940

2 Регулировка ходового винта сварочного вращателя 3

3 Регулировка ходового винта сварочного вращателя 3A 100_6216

6) Технические параметры сварочного вращателя с ходовым винтом серии HGK:

Примечание: Доступны специальные спецификации.

4 Регулировка ходового винта сварочного вращателя

Посмотреть больше

3. Сварочный вращатель регулировки болтов серии HLK:

1) Технические характеристики поворотных сварочных валков с болтовой регулировкой:

а) Расстояние между центрами двух частей сварочного поворотного ролика, равное диаметру цилиндрической части, изменяется путем установки отверстий для затяжки крепежных болтов. См. фото ниже:
б) Болт регулировки сварочной роликовой опоры: (Рис.1)

Рис. 1 Регулировка болта сварочного вращателя 10 100_9772
в) Эскиз дизайна На рисунке показан сварочный вращатель с регулировкой болтов серии Wuxi JACK HLK. правая рука;

2) Подходящее применение сварочного вращателя с регулировкой болтов серии HLK:

а) Грузоподъемность: Сварочная роликовая кровать этой серии имеет самый широкий диапазон по грузоподъемности на заготовки: От самых легких 2 тонны, до самого тяжелого 1000 тонн в стандартных моделях и до 2000 Тонна в специально изготовленных моделях;
б) Подходит для серийного производства: Модели HLK Сварочный вращатель с регулировкой болта подходит для сварки заготовок ограниченного размера, при этом каждый размер заготовки имеет относительно большой объем;
в) Важные типы: Поскольку эта серия применима для заготовок, работающих в тяжелых условиях, в эту серию входят несколько важных и очень полезных типов: противоскользящие сварочные поворотные ролики / подъемно-поворотный ролик с гидравлическим приводом ... Предлагает более подходящее решение по требованию клиента;

3) Классификация сварочных вращателей с регулировкой болтов серии HLK:

На основе специфическая конструкция сварочной роликовой станины, сварочные поворотные валки с регулируемым болтом можно разделить на несколько частей;
а) Стандартный тип;
б) Моторизованный или ручной тип перемещения;
в) Стационарный или подвижный тип, противодрейфующий;
г) Гидравлический привод подъемного типа...;
В зависимости от тоннажа нагрузки сварочные роликовые станины с регулируемой болтовой регулировкой можно разделить на: свет/ середина / сверхмощный;

1 Болт регулировки сварочного вращателя 5

2 Болт регулировки сварочного вращателя 4 20141110102543

2 Регулировка болта сварочного вращателя 4

3 Болт регулировки сварочного вращателя 4 100_7006

4) Технические параметры сварочного вращателя с регулировкой болтов серии HLK:

Примечание: Для разработки доступны специальные спецификации.

Сварочный вращатель регулировки болта 3B

Посмотреть больше

Область применения сварочно-токарных валков

1. Где используется: Ходовой винт серии HGK/HLK/HGZ/болт/саморегулирующийся сварочный вращатель широко применяются во всех отраслях, на объектах, в секторах, которые производят трубы, трубы, резервуары в технологии изготовления и сварки: развертывание трубопроводов, сжиженный нефтяной газ, нефтяные месторождения, котлы, стальные конструкции. , Фармацевтика…;
2. Сопутствующее сварочное оборудование: На рабочем месте поворотные сварочные валки часто работают вместе с двумя другими часто используемыми сварочными устройствами: сварочным манипулятором (колонна и стрела), сварочным позиционером, центром сварки SAW и центром сварки в защитном газе;

3. Сопутствующий станок:

1) Предыдущий: Часто используемым оборудованием, предшествующим сварочным токарным валкам, являются кромкофрезерный станок и станок для стыковой сварки пластин, который производит стальные листы большого размера и длинной длины для использования в сварочном вращателе, когда клиенты производят крупногабаритные резервуары;
2) Последующие: Оборудование, следующее за сварочными токарными валками, включает в себя фрезерный станок для торцевой поверхности балки, который полирует торцевую поверхность труб, сваренных в нужную форму;
3) Обратная технология: Станок для резки труб с ЧПУ, который также использует цилиндрические детали в качестве заготовок, но разрезает трубы на более мелкие вместо изготовления.

Посмотреть больше

Ввод в эксплуатацию сварочно-токарных валков на заводе JACK в Уси:

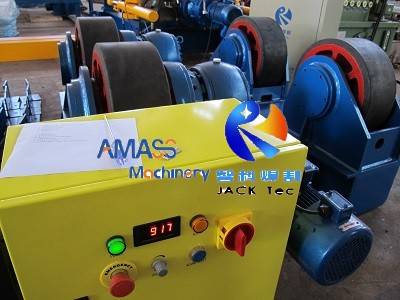

Шкаф управления и ножной педальный переключатель

Регулировка скорости на специальной конструкции с давлением вниз.

Прокладка кабеля

Пульт управления

Wuxi JACK Специальные и стандартные сварочные токарные валки

Всегда найдется одна примерка для вас!

Саморегулирующийся сварочный вращатель

Стационарный тип грузоподъемностью 5 тонн

Стационарный тип грузоподъемностью 10 тонн

Стационарный тип грузоподъемностью 20 тонн

Саморегулировка смешанной формы с регулировкой болта, грузоподъемность 80 тонн.

Регулировка болта сварочного вращателя

Стационарный тип грузоподъемностью 20 тонн.

Стационарный тип грузоподъемностью 100 тонн.

Стационарный тип грузоподъемностью 80 тонн.

Моторный привод Передвижной тип, грузоподъемность 200 тонн

Регулировка ходового винта сварочного вращателя

Специальная конструкция, тип давления вниз, грузоподъемность 5 тонн.

Передвижной вариант по индивидуальному заказу с приспособлением грузоподъемностью 2 тонны

Стационарная традиционная конструкция грузоподъемностью 5 тонн.

Uniform Revolve с шестигранной призмой грузоподъемностью 20 тонн

Посмотреть больше

Wuxi JACK Другое сварочное оборудование высшего качества

Поворотный стол сварочного позиционера HB6 грузоподъемностью 600 кг

Поворотный стол сварочного позиционера HB20 грузоподъемностью 2 тонны

Сварочный позиционер HB20 Поворотный поворотный стол грузоподъемностью 2 тонны

Поворотный стол сварочного позиционера с двумя колоннами HTB100 грузоподъемностью 10 тонн

Машина для выпрямления пластин жесткости J20

CNC-CG5000 Станок для резки пластин с тройным пламенем с ЧПУ

Машина для правки угловой стали ASM100

CNC-CP5-1400/12 Станок для резки труб с ЧПУ

Машина для стыковой сварки пластин MP20

BOX Beam CO2 Задний сварочный аппарат

SXBJ-18 Двухголовочный фрезерный станок с большой кромкой

Сварочный манипулятор колонны и стрелы LHZ3030 и сварочный вращатель регулировки ходового винта HGK2

Другие серии продуктов, которыми мы владеем, помимо сварочно-токарных валков

MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой

DX1520 Фрезерный станок для обработки торца двутавровой балки для стальных конструкций

Ассистент гидравлической загрузки SXBJ-16 Фрезерный станок для листового металла

Универсальная автоматическая продольная машина для правки угловой стали ASM63

7-осевой 3000/12 Пламенный и плазменный крупногабаритный станок для резки труб с ЧПУ

Однонастольный универсальный сварочный позиционер серии HB с зажимным патроном

Блоги о сварочных токарных валках Wuxi JACK

Отличительные особенности сварочного роликового вращателя Wuxi JACK с передовой технической конструкцией
Общий вид сварочного поворотного ролика; Конструкция и использование вращателя гидравлического сварочного ролика; «Высококлассный» продукт: вращатель сварочных роликов с защитой от сноса; Дизайн на специальной сварочной роликовой станине; Обзор сварочного роликового вращателя Wuxi JACK Читать Далее
Перечень основных типов вращателей сварочных труб
Применение/Наименование/Сильные стороны/Категория вращателя сварочных труб; Саморегулирующийся вращатель для сварки труб; Сварочный вращающийся стол с регулировкой ходового винта; Болт, регулирующий вращатель сварочного ролика; Некоторые специальные сварочные вращатели для труб; Резюме по вращателю для сварки труб Wuxi JACK Читать Далее
Как управлять сварочным вращателем?
 Что такое вращатель для сварки труб и его функции/классификация;  Принцип работы сварочного вращающегося ролика;  Эксплуатационные преимущества сварки вращающегося рольганга;  Техническое обслуживание роликового вращателя для сварки труб;  Краткая информация о семействе продуктов поворотного вращателя для сварки труб Читать Далее
