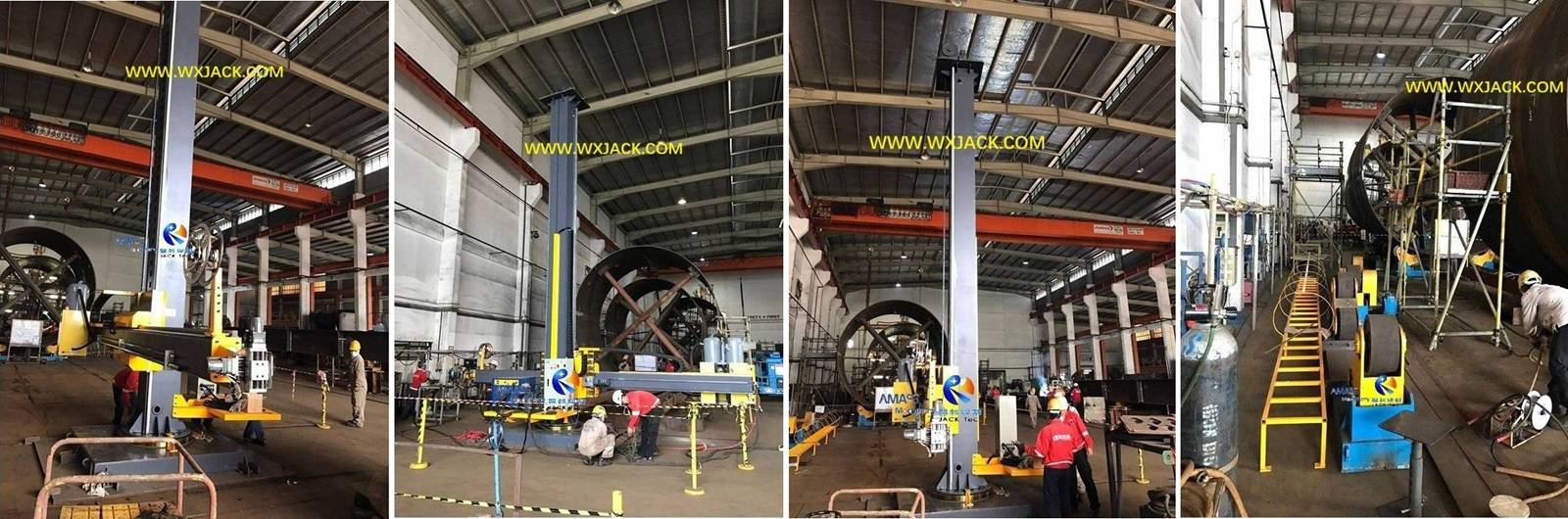

2. Изображение сварочного центра Wuxi JACK

3. Рабочее видео сварочного центра Wuxi JACK

4. Крупногабаритный сверхмощный сварочный центр SAW и ленточной наплавки

5. Сварочный центр средней мощности CO2 GMAW среднего размера

6. Крупногабаритный сварочный центр для тяжелых условий эксплуатации под флюсом

7. Компактный сварочный центр для легких условий эксплуатации

Применение сварочного центра и его значение



1. Определение сварочного центра:

1) Сварочный центр представляет собой группу интегрированного сварочного оборудования, которое может выполнять задачи, которые не могут быть реализованы с помощью одного комплекта или типа сварочного оборудования;

2) Например, ниже представлена ​​система сварочного центра средней мощности Wuxi JACK, состоящая из стационарного автоматического сварочного оборудования с колонной и стрелой LHZ3030 и сварочного вращателя с регулировкой ходового винта HGK20.:

Рис. 1 Сварочный центр Сварочный манипулятор Сварочный вращатель 43- LHZ3030- GMAW- 100_9365




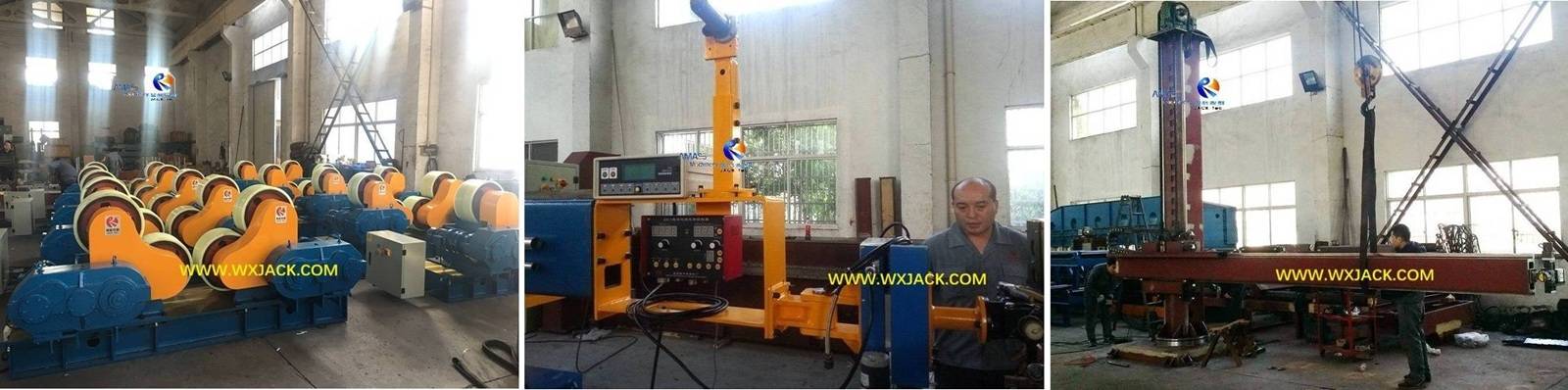

2. Сварочное оборудование и функциональные блоки в сварочном центре:

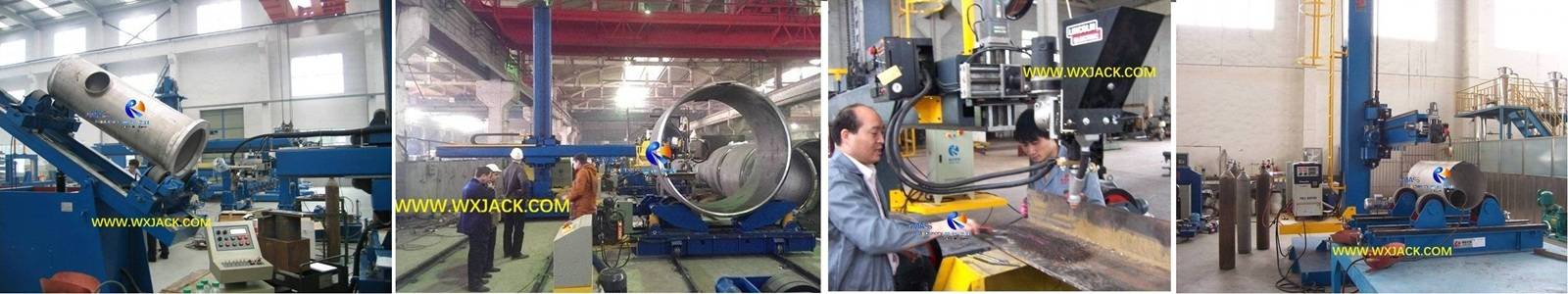

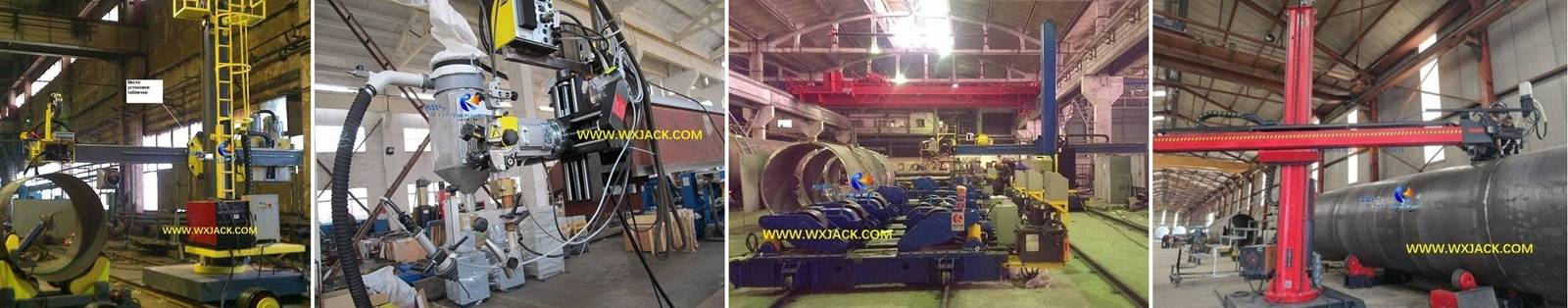

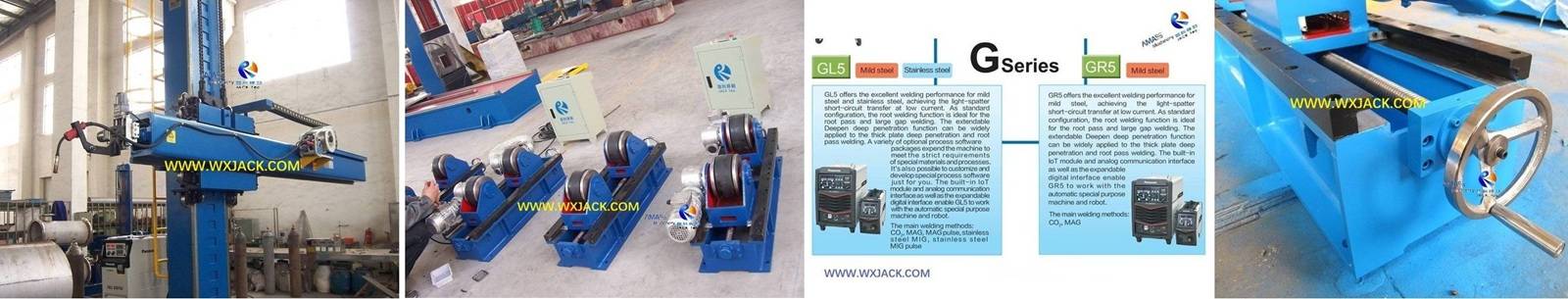

Возможные рабочие ячейки, которые могут входить в состав сварочного центра:

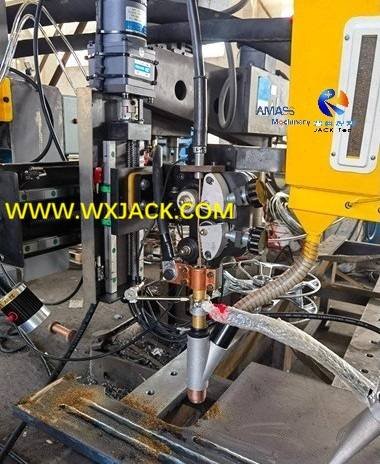

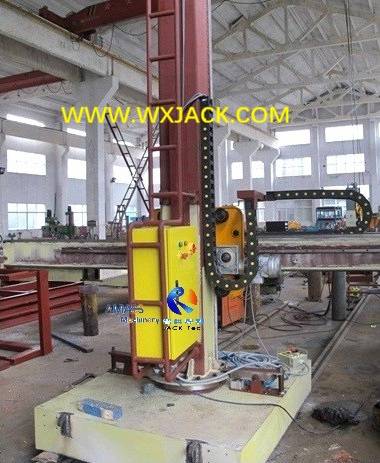

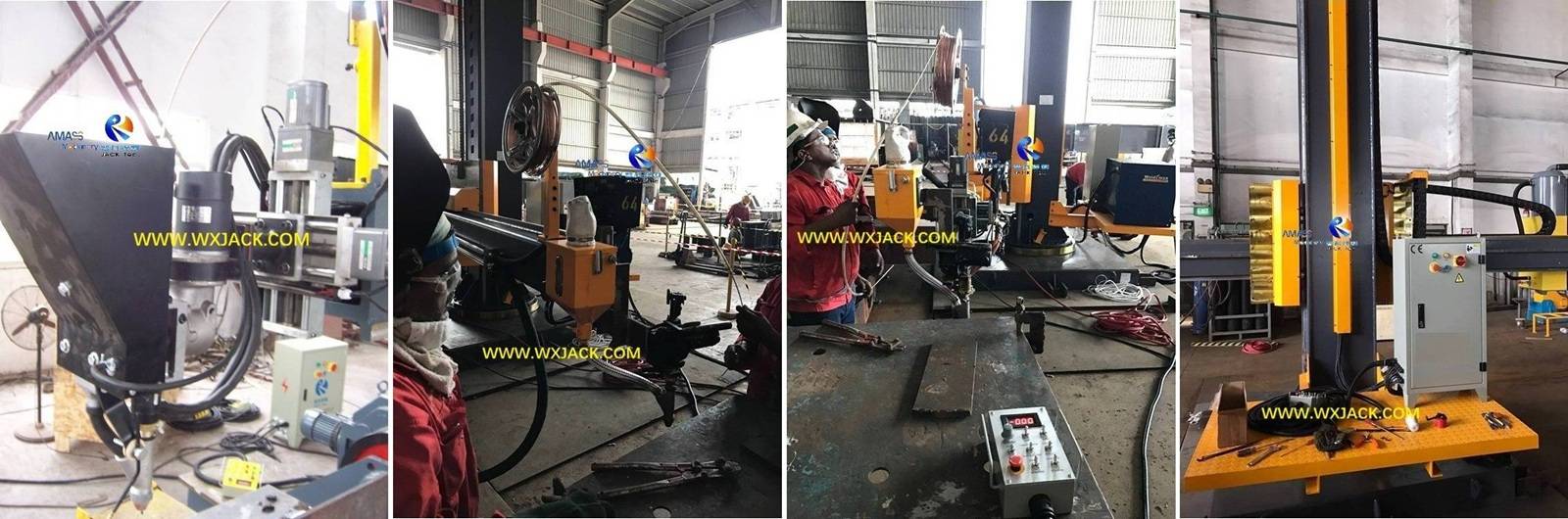

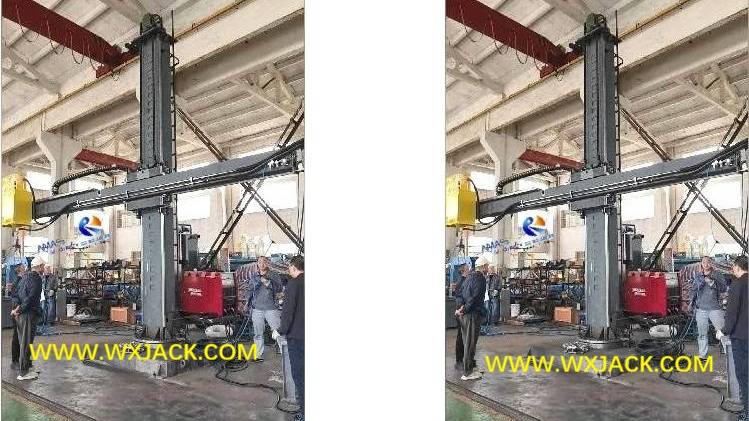

1) Оборудование для автоматической сварки колонн и стрел: стационарный/подвижный тип Оборудование для автоматической сварки колонн и стрел, с различными характеристиками хода стрелы и колонны;

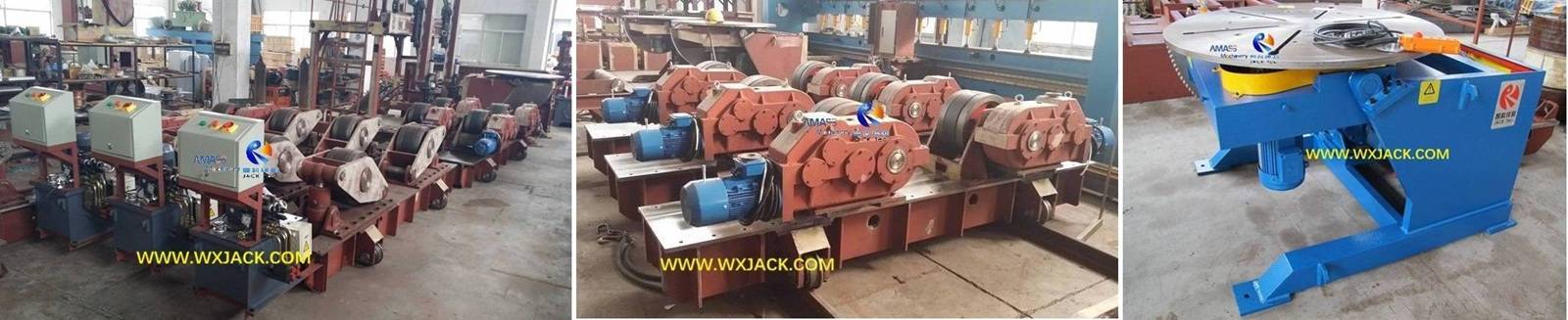

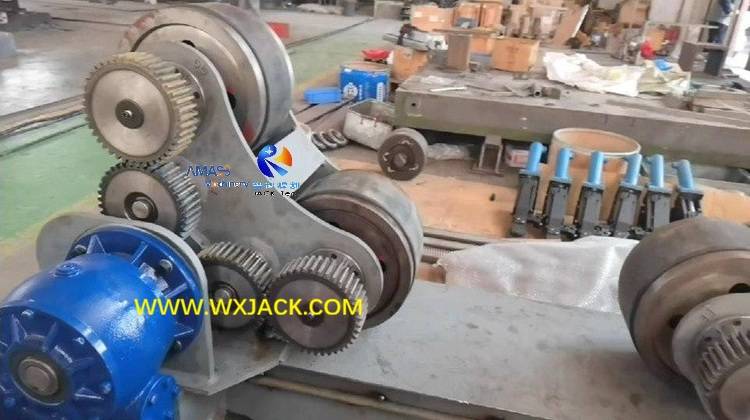

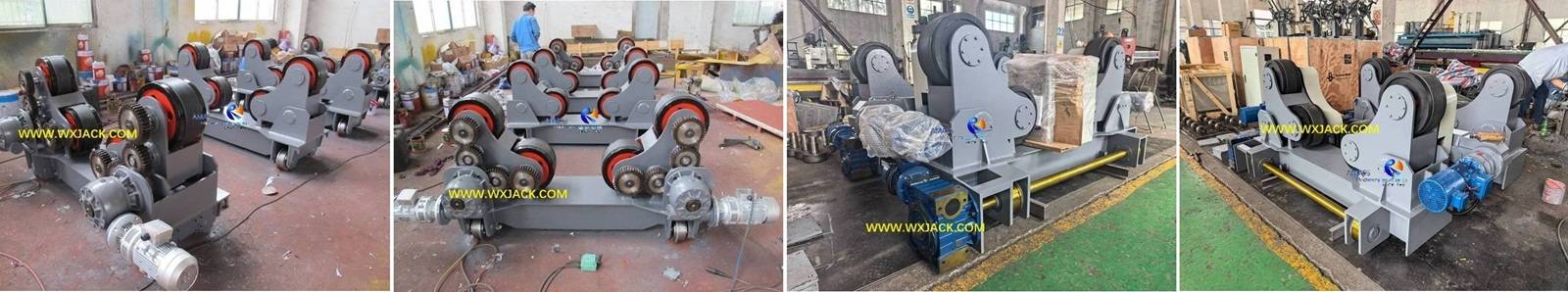

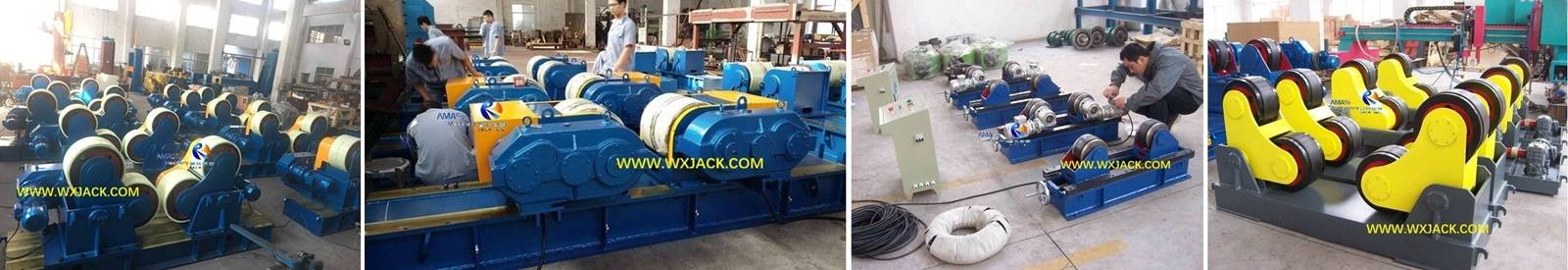

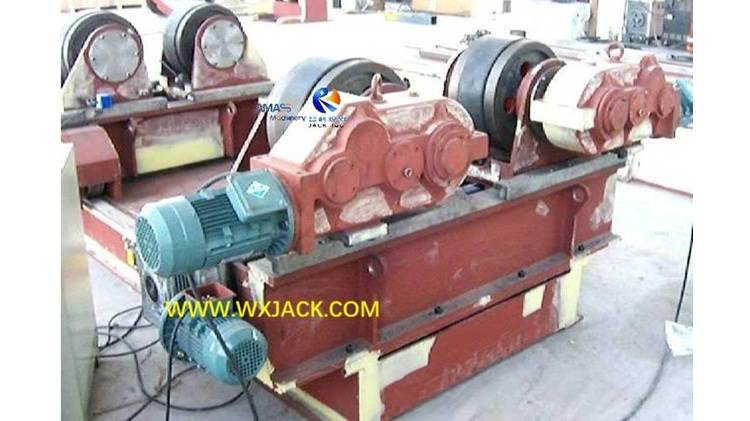

2) Сварочный вращатель: Саморегулирующийся/Регулировка болта/Регулировка ходового винта Сварочный вращатель, различной грузоподъемности;

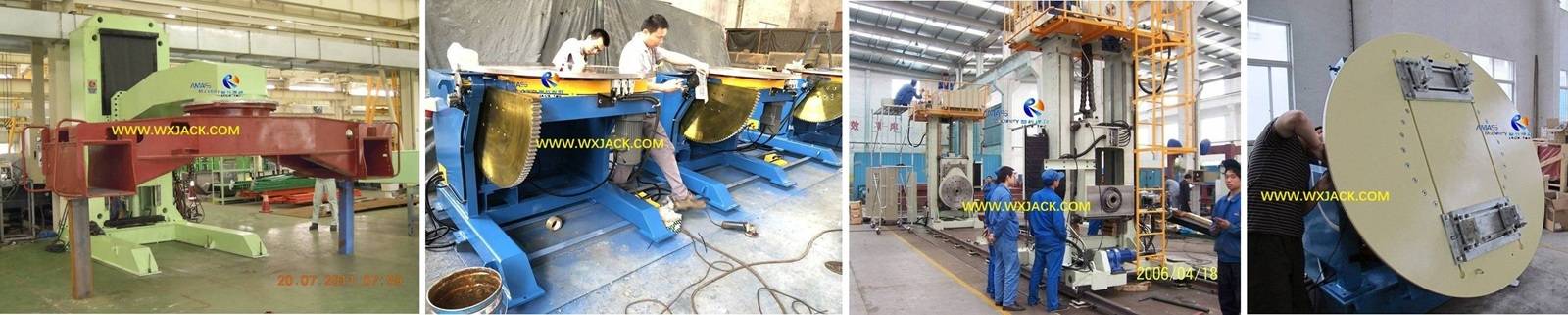

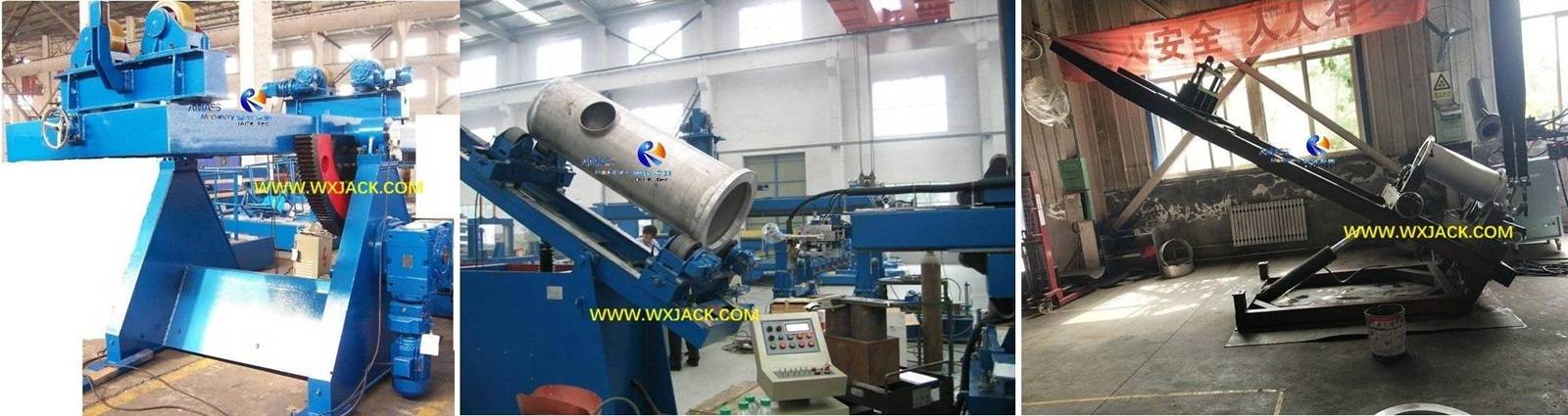

3) Сварочный позиционер: Стандартный одиночный рабочий стол/голова и хвост/L-образный тип Сварочный позиционер, с измененной массой загрузки;
4) Сварочное приспособление и специальное сварочное оборудование: Большое разнообразие изменений в структуре и характеристиках Сварочное приспособление, а также Сварочное оборудование, а также Оборудование для сварки труб;
5) Сварочный робот;
6) Все типы режимов сварки Источник питания для сварки вместе с дополнительными устройствами, такими как устройство отслеживания швов, видеокамера, специальная сварочная головка и т. д.


3. Характеристика и значение сварочного центра:


1) Сварочный центр всегда изготавливается по специальному заказу и отличается в каждом конкретном случае: это индивидуальное интегрированное сварочное оборудование, отвечающее индивидуальным требованиям клиентов;
2) Сварочный центр воплощает в себе всесторонние возможности страны, региона и промышленности;
3) С течением времени и развитием техники / технологии / технического стандарта в промышленности все больше и больше сварочных центров применяются на объектах клиентов в производственных отраслях;
4) Для быстрого ознакомления со сварочным центром и его сварочным оборудованием посетите страницу продукта 'Введение в оборудование для автоматической сварки колонн и стрел Wuxi JACK'.



На этой тематической странице мы перечисляем 4 прикладных случая Wuxi JACK Welding Center, которые состоят из различных видов и спецификаций сварочного оборудования:


1. Крупногабаритный сверхмощный сварочный центр для сварки под флюсом и ленточной сварки Автоматическое сварочное оборудование для колонн и стрел LHZ5050+ Сварочный вращатель HLK80+ Сварочный позиционер HB30 для производства резервуаров;
2. Средний размер CO средней мощности2 Сварочный центр GMAW Автоматическое сварочное оборудование для колонн и стрел LHZ3030+ Сварочный вращатель HGK10 для изготовления труб из нержавеющей стали;
3. Крупногабаритный сварочный центр для тяжелых условий эксплуатации под флюсом Оборудование для автоматической сварки колонн и стрел LHZ6050+ Сварочный вращатель HGZ200 для изготовления нефтепроводов;
4. Компактный сварочный центр для легких условий эксплуатации для сварки фланцев труб

Цепочка создания стоимости от заказа до доставки сварочного центра Wuxi JACK

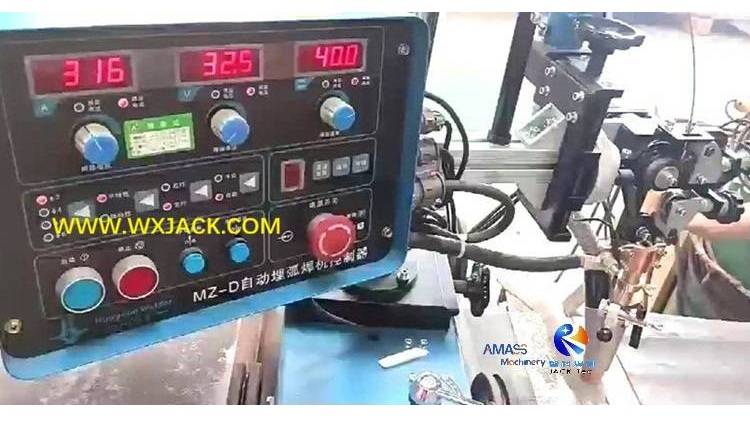

Рабочее видео сварочного центра Wuxi JACK и сварочного оборудования

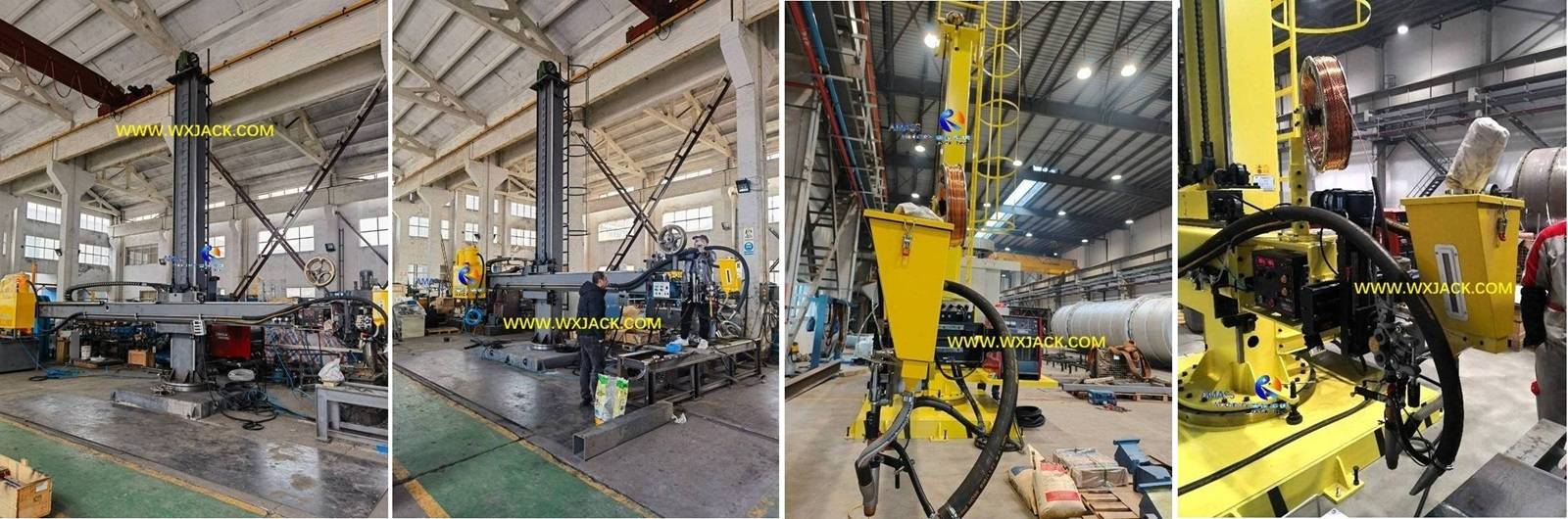

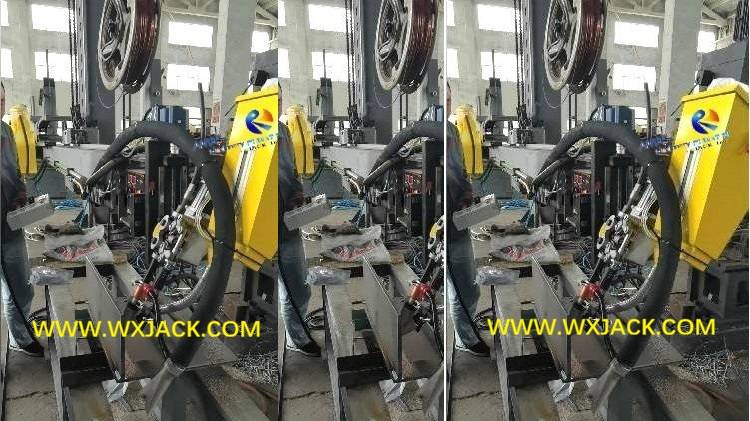

Примерка встроенной сварки в Wuxi JACK LHZ5050 Колонна и стреловое оборудование для автоматической сварки;

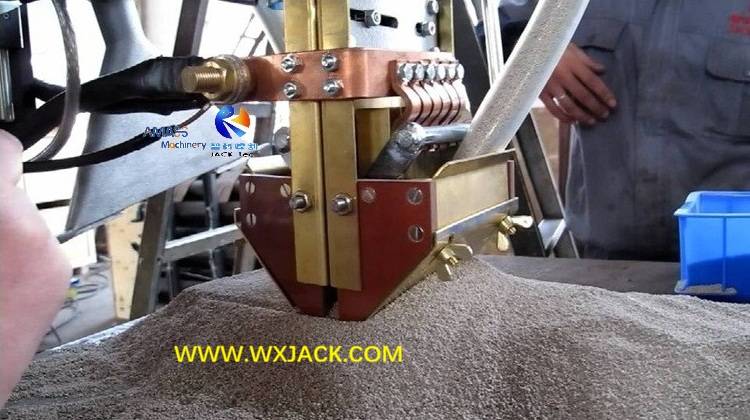

Соблюдение ближнего расстояния при ленточной плакировке в сварочном центре Wuxi JACK (сварочный вращатель HLK80 с защитой от дрейфа с колонной и стреловым автоматическим сварочным оборудованием LHZ5050)

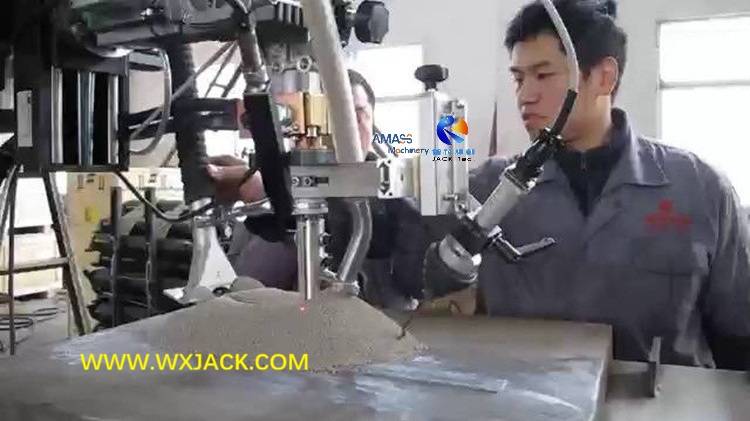

Дуговая сварка под флюсом в сварочном центре JACK LHZ5050 в Уси (сварочный вращатель HLK80 с защитой от дрейфа с колонной и стреловым автоматическим сварочным оборудованием LHZ5050)

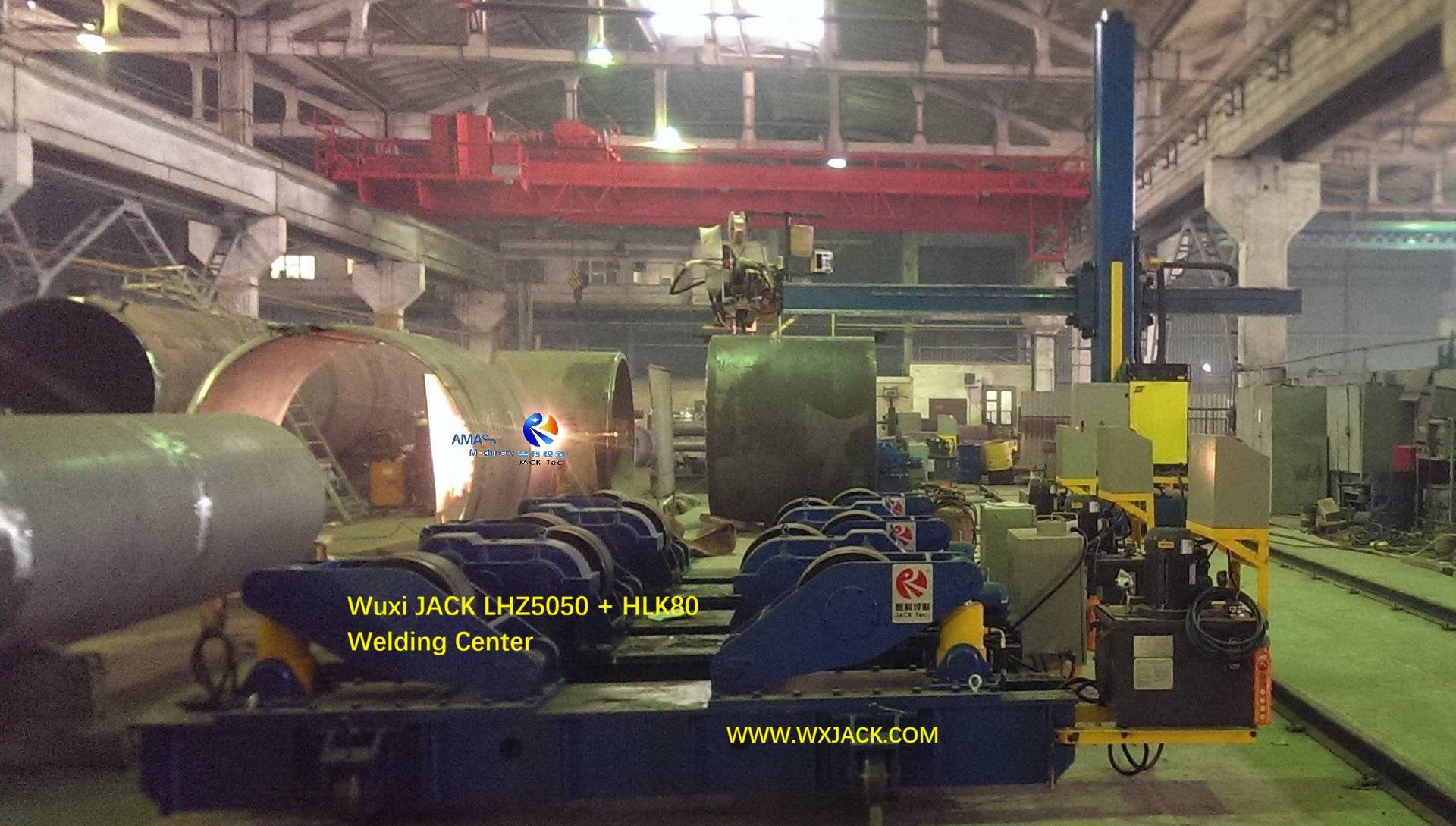

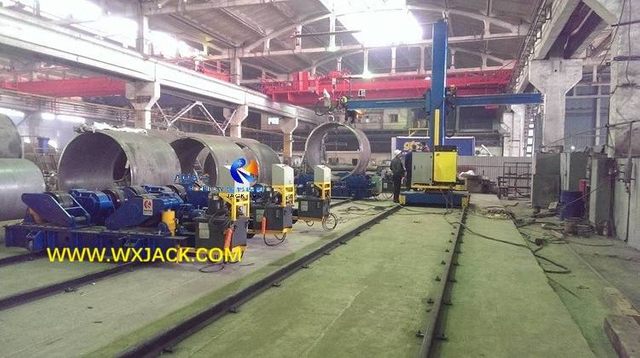

Крупногабаритный сверхмощный сварочный центр для сварки под флюсом и ленточного покрытия LHZ5050 Оборудование для автоматической сварки колонны и стрелы + сварочный вращатель HLK80 + сварочный позиционер HB30 для производства резервуаров

A. Предыстория Центра сварки и сварки полосовой плакировкой под флюсом:

1. Это Сварочный центр SAW разработан для российского заказчика из нефтегазовой отрасли компанией Wuxi JACK для изготовления крупногабаритных резервуаров диаметром до 4500 мм;

2. Изготовление резервуаров в этом сварочном центре включает в себя 3 основные операции на сварочном оборудовании:

1) продольная сварка для завершения производства каждого сегмента резервуаров, которые необходимо укомплектовать оборудованием для автоматической сварки колонн и стрел LHZ5050;
2) кольцевая сварка для соединения 2 сегментов резервуаров с помощью сварочного вращателя HLK80 и автоматического сварочного оборудования для колонн и стрел LHZ5050;
3) Ленточная облицовка на внешней поверхности резервуаров с помощью сварочного вращателя HLK80 и автоматического сварочного оборудования для колонн и стрел LHZ5050.

B. Сварочное оборудование и функциональные блоки в центре сварки под флюсом и сварки полосовой плакировкой:

1. Сварочное оборудование в сварочном центре:

1) Один комплект оборудования для автоматической сварки колонны и стрелы LHZ5050 с ручным вращением для тяжелых условий эксплуатации;
2) Шесть комплектов HLK80 (грузоподъемность 80 тонн) Регулировочный болт сварочного вращателя;
3) Один комплект HB30 Двухосевой сварочный позиционер;

2. Система сварки в сварочном оборудовании центра сварки на ПАВ:

1) Один комплект шведского источника питания ESAB LAF1601 SAW, оснащенный кабелями длиной 15 м;
2) Сварочная головка A6S ARCMASTER (двойная проволока под флюсом, диаметр 3 мм, соотношение 156:1), для выполнения сварки под флюсом в Центре сварки;

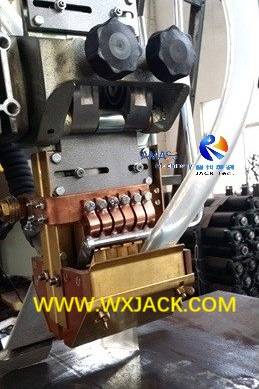

3) Сварочная головка 30-100 мм A6 для наплавки полос в сварочном центре, установленная на передней части стрелы оборудования для автоматической сварки колонн и стрел;


3. Приварка дополнительных узлов в колонно-стреловом автоматическом сварочном оборудовании и сварочном вращателе сварочного центра:

1) Пульт управления ПЭК с моторизованной опорой 300х300мм;Кабель А6 и ПЭК 5м Сварочного Центра;
2) Флюсовое сопло для головки полосы A6 на оборудовании для автоматической сварки колонны и стрелы;
3) Устройство автоматического отслеживания сварочных швов GMH на передней части стрелы оборудования для автоматической сварки колонн и стрел;
4) 2 комплекта катушек с сварочной проволокой под флюсом по 30 кг, установленных на колонне и стреловом автоматическом сварочном оборудовании;
5) Устройство для правки сварочной проволоки A6, установленное на оборудовании для автоматической сварки колонны и стрелы;
6) Комплект TWIN 2x3 мм, установленный на оборудование для автоматической сварки колонн и стрел;
7) Бункер для сварочного флюса емкостью 10 л, установленный на колонне и стреловом автоматическом сварочном оборудовании;
8) Горелка для двойной дуговой сварки SAW, установленная на оборудовании для автоматической сварки колонн и стрел;
9) двойная система подачи сварочной проволоки 2*3,0 мм сварочного центра;
10) Точка лазерного генератора и лампа для отслеживания сварочного шва при спуске колонно-стрелового автоматического сварочного оборудования;
11) Катушка с ленточной лентой для зачистки облицовки в оборудовании для автоматической сварки колонн и стрел.


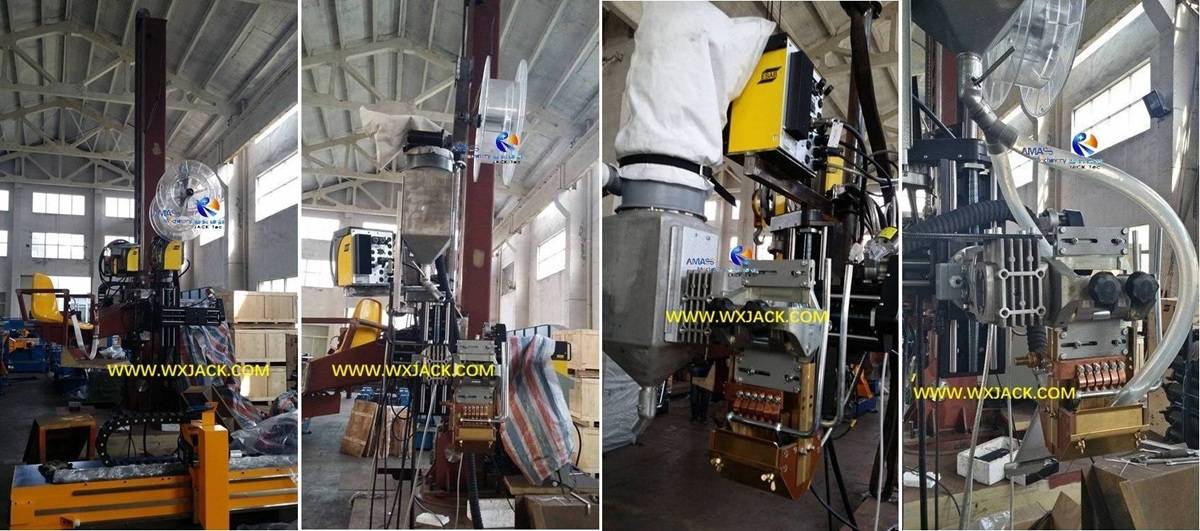

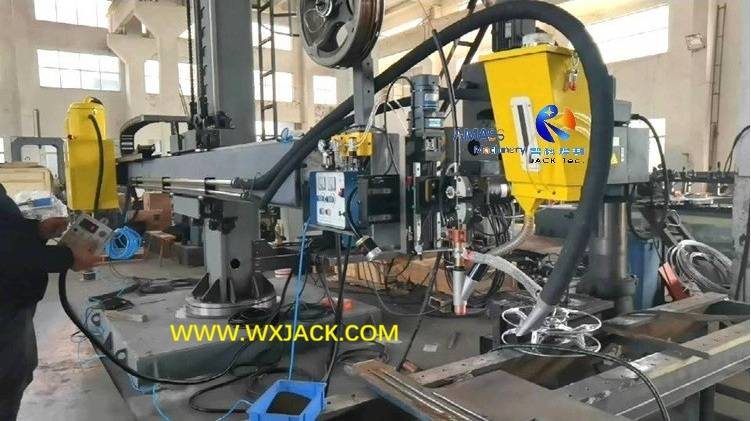

4. Ввод в эксплуатацию головок для двухдуговой и ленточной наплавки SAW на оборудовании для автоматической сварки колонн и стрел LHZ5050 сварочного центра на предприятии Wuxi JACK:

C. Технические характеристики сварочного центра для сварки под флюсом и ленточной наплавки:

1) Режим сварки в этом сварочном центре - SAW (дуговая сварка под флюсом).Такой режим сварки применим для изготовления заготовок из углеродистой стали средней толщины;
2) Специально для сварочного оборудования этого сварочного центра, сварочные головки, установленные в автоматическом сварочном оборудовании колонны и стрелы LHZ5050, могут выполнять 2 вида сварки под флюсом: обычная готовая сварка, а также наплавка полосой.Сварочные головки для 2 видов режимов SAW различны;
3) Плакирование ленты SAW в оборудовании для автоматической сварки колонн и стрел сварочного центра имеет высокую скорость наплавки, высокое качество сварки и низкое проплавление.Он создаст слой шириной 60 мм и толщиной 0,5 мм на поверхности заготовок в сварочном центре:

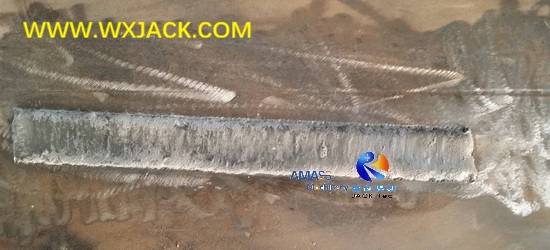

4) Наплавленный шов, полученный от наплавочной головки на колонно-стреловом автомате LHZ5050 сварочного центра:

Рис. 1 Сварочный центр Сварочный манипулятор Сварочный вращатель 99- LHZ5050 ESAB- 20150109_081553

5) Головки для наплавки полос в оборудовании для автоматической сварки колонн и стрел LHZ5050 центра сварки под флюсом:

Рис. 2 Сварочный центр Сварочный манипулятор Сварочный вращатель 98- LHZ5050 ESAB- 20150108_132648

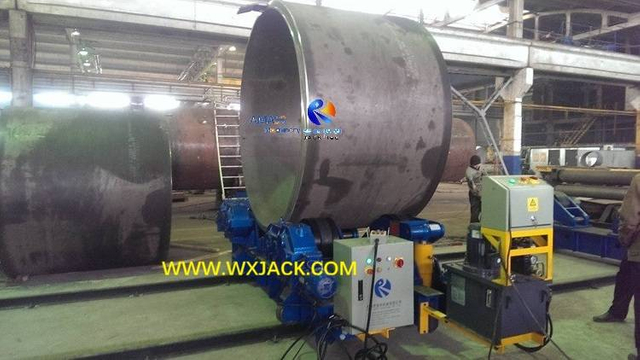

6) Ходовой винт HGK80, регулирующий сварочный вращатель в этом сварочном центре SAW, гидравлический привод антидрейфового типа;

D. Технические параметры сварочного центра SAW для готовой сварки и сварки ленточного покрытия, оборудования для автоматической сварки колонн и стрел LHZ5050, сварочного вращателя HLK80 и сварочного позиционера HB30:

Вертикальный ход стрелы 4000 мм
Горизонтальный ход стрелы 5000 мм
Сварка диаметра заготовки 1000 ~ 4500 мм
Горизонтальная скорость стрелы 120 ~ 1200 мм/мин.
Регулировка горизонтальной скорости стрелы ЧРП
Горизонтальная скорость стрелы 1000 мм/мин., постоянная
Трансмиссия горизонтального перемещения стрелы Шестерня и стойка
Трансмиссия вертикального перемещения стрелы Цепь и звездочка
Ход поперечного скольжения Вертикальный и горизонтальный 300 мм, ESAB
Мощность сварки LAF1601, ЭСАБ
Сварочный питатель Двухпроволочное соотношение A6S 156:1, ESAB
Панель управления сваркой Тип PEH, ЭСАБ
Устройство автоматического слежения за сварочным швом Тип ГМХ, ЭСАБ
седло для рабочего Один комплект
видеокамера Один комплект
Блок рекуперации флюса Один комплект
Тип оборудования для автоматической сварки колонн и стрел Тележка и поворотная колонна

Средний размер CO средней мощности2 Сварочный центр GMAW LHZ3030 Оборудование для автоматической сварки колонны и стрелы + сварочный вращатель HGK10 для изготовления труб из нержавеющей стали

1. Предыстория среднего размера CO среднего размера2 Сварочный центр GMAW LHZ3030 Оборудование для автоматической сварки колонны и стрелы + сварочный вращатель HGK10 для изготовления труб из нержавеющей стали:

1) СО2 Сварочный центр GMAW разработанный Wuxi JACK в этом случае применения для клиента из фармацевтической промышленности для производства тонкостенных труб малого и среднего размера из нержавеющей стали;
2) Обязательными сварочными операциями в этом Центре сварки являются наружная продольная сварка и кольцевая сварка;
3) Заготовки в этом сварочном центре имеют толщину от 1 мм до 5 мм, что следует использовать с CO.2 ГМА сварка.

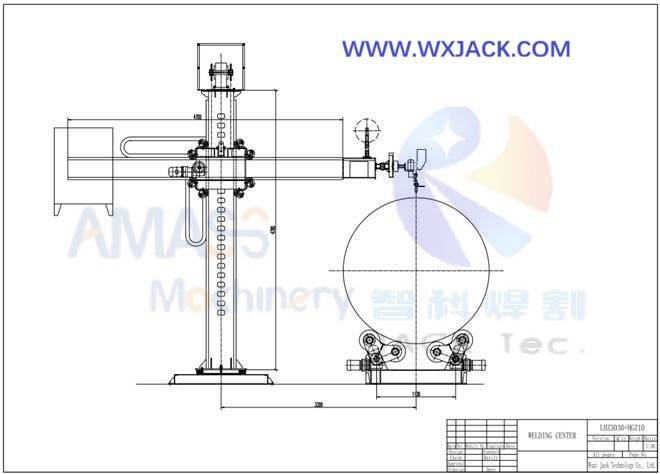

2. Эскиз дизайна на СО2 Сварочный центр GMAW LHZ3030 Оборудование для автоматической сварки колонны и стрелы + сварочный вращатель HGK20:

4 Сварочный центр Сварочный манипулятор Сварочный вращатель 39- LHZ3030- GMAW- 100_9347

3. Сварочное оборудование колонны и стрелы Автоматическое сварочное оборудование и сварочный вращатель в CO2 Сварочный центр GMAW:

1) Один комплект LHZ3030 Среднемощная колонна с ручным вращением Стационарная колонна и стрела Автоматическое сварочное оборудование;
2) Один комплект HGK10 Сварочный вращатель с регулировкой ходового винта;
3) Один комплект сварочного блока питания и управления для сварки MIG/MAG серии 500A Panasonic GL.

4. Технический бюллетень по СО2 Сварочный центр GMAW:

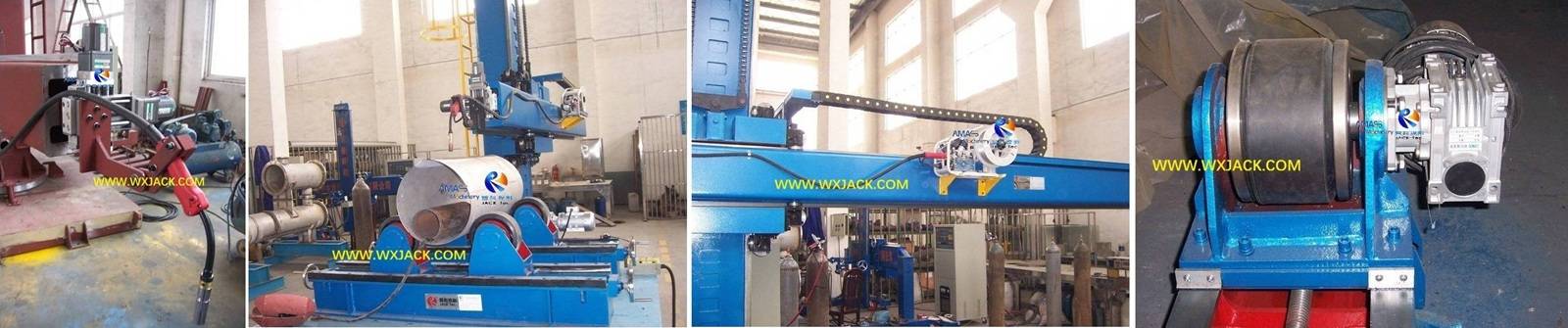

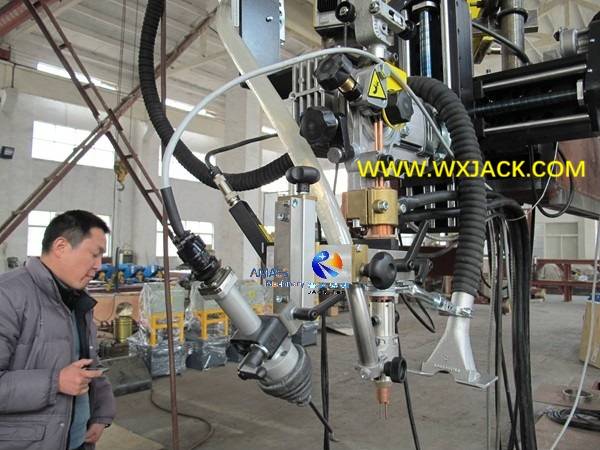

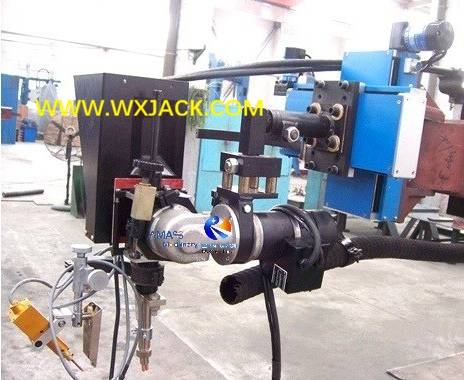

1) Как показано на 1ул. Фото, сварочная горелка на передней стреле автоматического сварочного оборудования колонны и стрелы имеет сварочный поворотный узел.Это сделано для того, чтобы получить достаточную ширину сварного шва при сварке CO2 MIG.Другое сварочное оборудование, использующее этот поворотный механизм, Оборудование для обратной сварки труб LHD150;
2) Как показано на 2й Фото, чтобы помочь оператору сварочного центра иметь удобный рабочий уровень, на рабочий стол уложен регулировочный винт HGK10 Welding Rotator;
3) Также показано в 2й Фото, внутри трубы из нержавеющей стали заготовки на сварочном вращателе находится кусок трубки малого диаметра.Это связано с тем, что, учитывая легкий вес заготовки, внутри заготовки должен быть балласт, чтобы гарантировать производительность сварки сварочного вращателя / колонны и стрелового автоматического сварочного оборудования и, следовательно, сварочного центра;
4) Как показано на 3рд Фото, тонкий механизм подачи сварочной проволоки с порошковым флюсом автоматического сварочного оборудования колонны и стрелы установлен в средней точке горизонтальной стрелы.Он является частью полного комплекта источника питания для сварки MIG/MAG серии Panasonic GL5.

5. Технические параметры среднетоннажного CO среднего размера.2 Сварочный центр GMAW Автоматическое сварочное оборудование с колонной и стрелой LHZ3030 + сварочный вращатель HGK20 для изготовления труб из нержавеющей стали

Крупногабаритный сверхмощный сварочный центр под флюсом LHZ6050 Оборудование для автоматической сварки колонны и стрелы + сварочный вращатель HHZ200 для газонефтепровода

1. Справочная информация о крупногабаритном сверхмощном сварочном центре под флюсом LHZ6050 Автоматическое сварочное оборудование колонны и стрелы + сварочный вращатель HLK200 для изготовления нефтепровода:

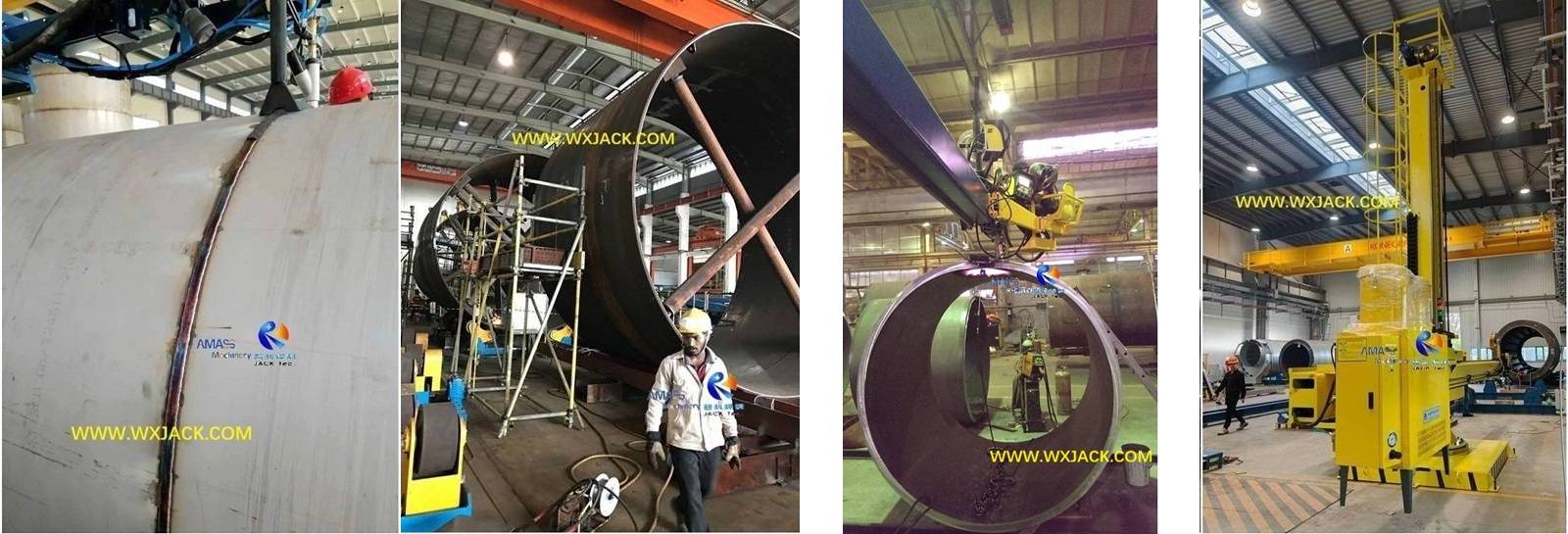

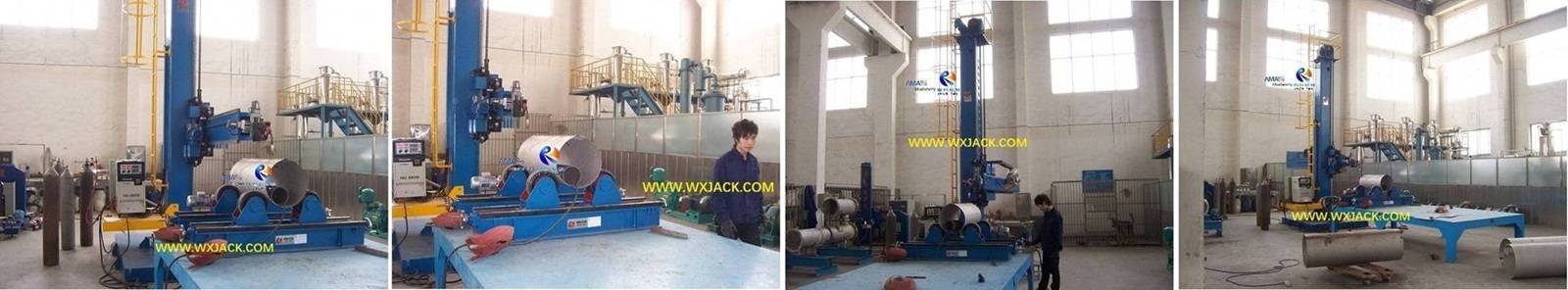

1) Вы можете проверить занятый рабочий сайт этого крупногабаритного сверхмощного сварочного центра Wuxi JACK:

2) Этот крупногабаритный сверхмощный сварочный центр под флюсом был разработан и изготовлен для индонезийского заказчика нефтехимического завода компанией Wuxi JACK;
3) Как показано на фотографиях выше, этот центр сварки под флюсом предназначен для производства трубопроводов большого размера.Соответствующие сварочные операции, необходимые для выполнения в Центре сварки под флюсом, включают наружную и внутреннюю продольную и кольцевую сварку;
4) Когда сварочное оборудование выполняет внутреннюю сварку внутри труб, как показано на фотографиях выше, внутри труб должны быть расположены перекрестные ребра жесткости, чтобы предотвратить их деформацию.



2. Сварочное оборудование, автоматическое сварочное оборудование колонны и стрелы и сварочный вращатель, установленные в сварочном центре под флюсом:

1) Один комплект LHZ6050 Сверхмощная колонна с ручным вращением Стационарная колонна и стрела Автоматическое сварочное оборудование;
2) Шесть комплектов HGZ200 Саморегулирующийся сварочный вращатель;
3) Несколько комплектов источников питания и комплектов управления для сварки под флюсом на 1000 А.


3. Технические характеристики сварочного центра SAW:

1) Во время работы центра сварки под флюсом трубы большого диаметра заготовки помещаются на саморегулирующийся сварочный вращатель HGZ200;
2) Для выполнения кольцевой сварки в сварочном центре вращается сварочный вращатель, приводя во вращение заготовку.Между тем, сварочная горелка на передней части стрелы автоматического сварочного оборудования для колонн и стрел выполняет сварку;
3) При продольной сварке сварочный вращатель служит опорой для заготовок.Горизонтальная стрела оборудования для автоматической сварки колонн и стрел перемещается вперед и назад, завершая сварку;

4) На переднем конце стрелы в колонне и стреловом автоматическом сварочном оборудовании сварочного центра установлены трекер шва, прецизионные поперечные салазки, пульты управления:

4. Технические параметры крупногабаритного сварочного центра LHZ6050 для сварки под флюсом с колонной и стрелой Автоматическое сварочное оборудование + сварочный вращатель HLK200

Компактный сварочный центр для легкой сварки фланцев труб

1. По сравнению с предыдущими 3 случаями сварочного центра, Сварочный центр МИГ здесь легкий вес и компактные размеры;
2. Этот сварочный центр MIG используется для сварки фланцев труб различных спецификаций в оптимальном положении сварки в режиме сварки MIG;
3. Как видно из приведенных выше фотографий, такой сварочный центр MIG состоит из специальный сварочный позиционер, специально изготовленный сварочный вращатель с ходовым винтом наклонного типа и специально изготовленное сварочное приспособление;
4. Благодаря небольшому весу и гибкой компоновке такой сварочный центр MIG может быть легко и удобно установлен и перемещен на объект заказчика.
