Применение, предыстория разработки и преимущества интегральной машины для сварки и правки двутавровых балок

Применение интегральной машины для сварки двутавровых балок:

1) Для производства легких и средних режимов сварки T-образных / двутавровых / двутавровых балок, сборки двутавровых балок, сварки и правки, интегральная машина заменяет традиционную линию по производству двутавровых балок , что приносит большую пользу клиентам отрасли стальных конструкций;
2) Здесь определение для легкой и средней нагрузки T-образной балки/двутавровой балки/двутавровой балки: для изготовления этих элементов конструкции достаточно сварки за один проход с готовым сварочным швом высотой 6–12 мм вместо нескольких проходов сварка, как и в случае производства тяжелых двутавровых балок, которая должна производиться на линии производства двутавровых балок;


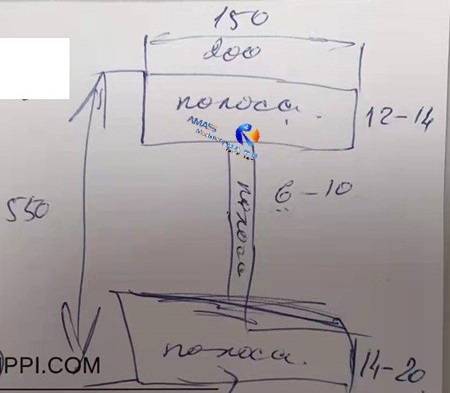

3) Пожалуйста, ознакомьтесь с приведенным ниже эскизом конструкции типичной двутавровой балки, которую можно изготовить с помощью встроенной машины для сварки и правки сборки двутавровой балки:

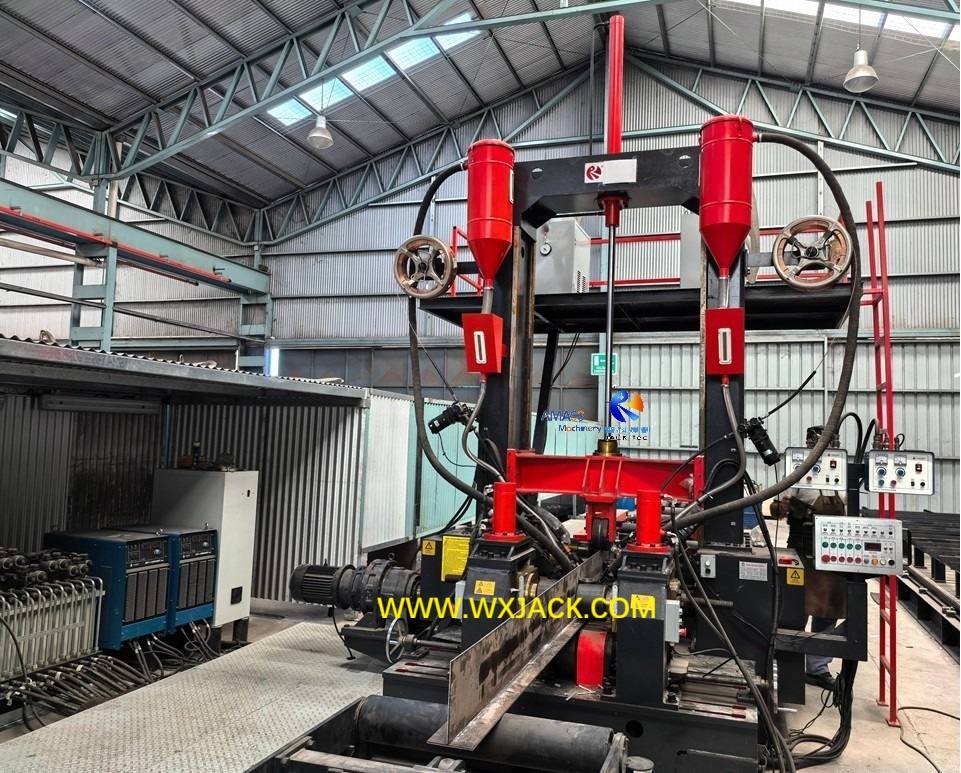

Рис. 1. Аппарат для сварки двутавровых балок с интегрированной функцией.

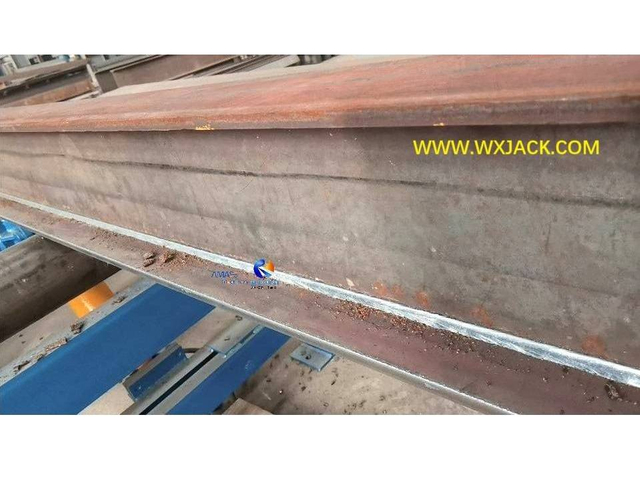

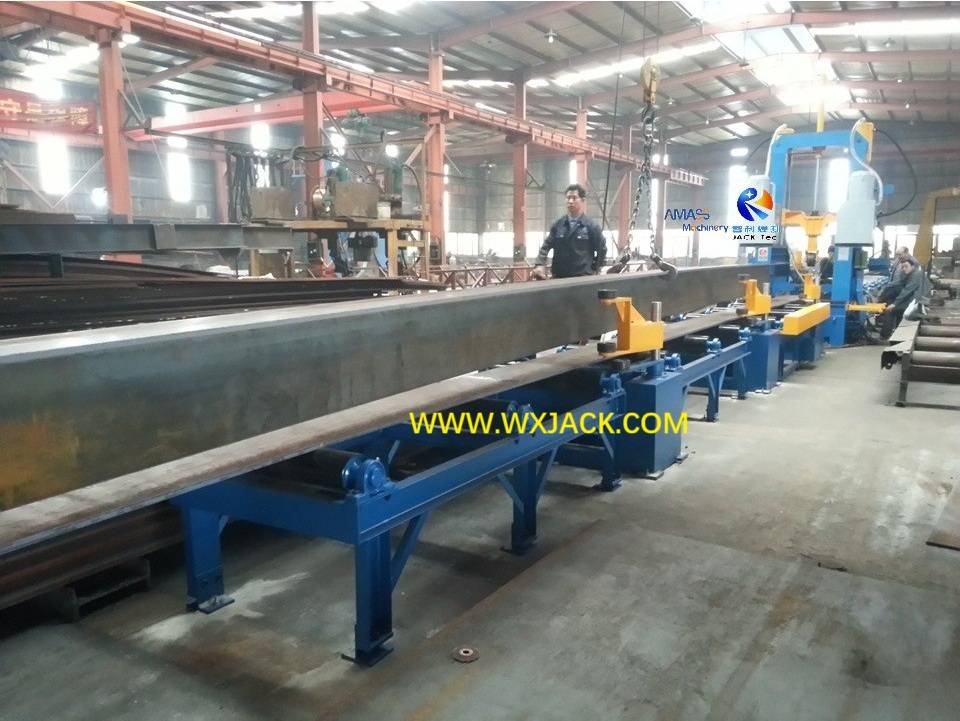

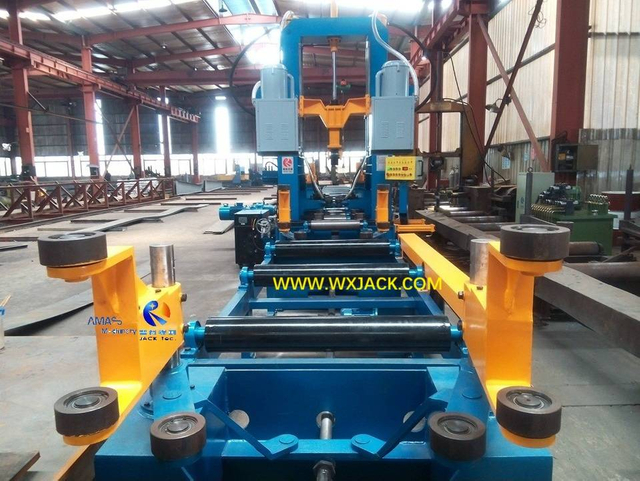

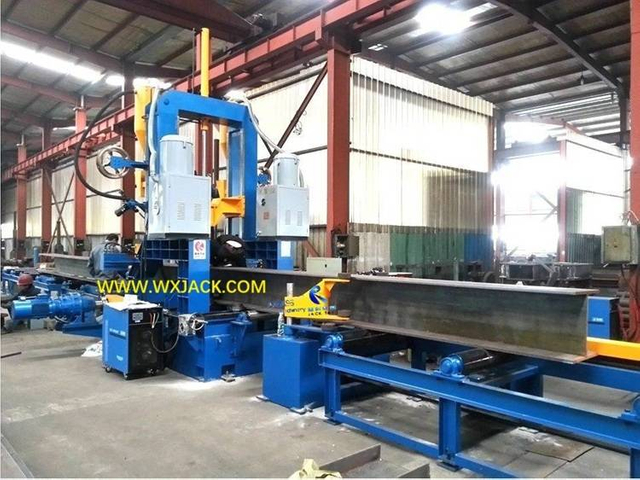

4) И фактическая двутавровая балка, доставленная из Wuxi JACK H Beam Assembly Welding Straighting Integral Machine:


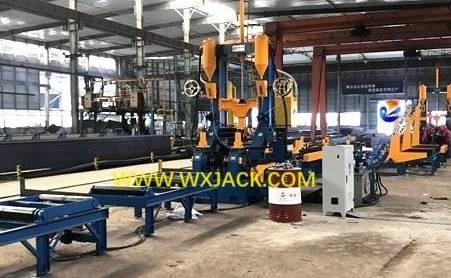

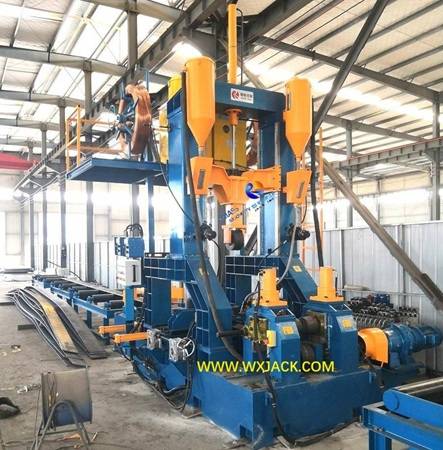

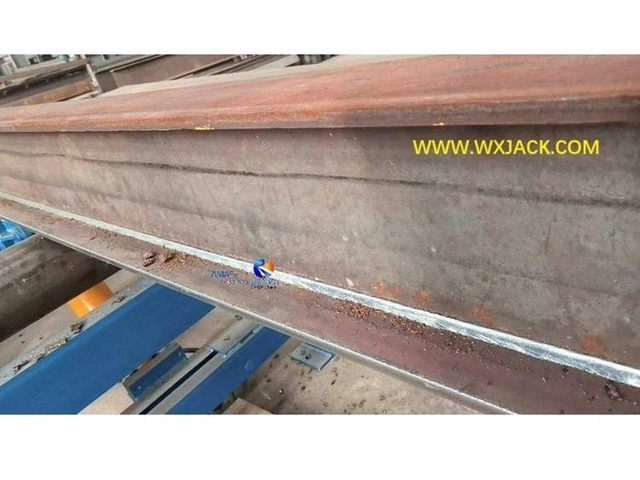

Рис. 2. Сварочная машина для правки двутавровой балки 8-20140427_101819_LLS



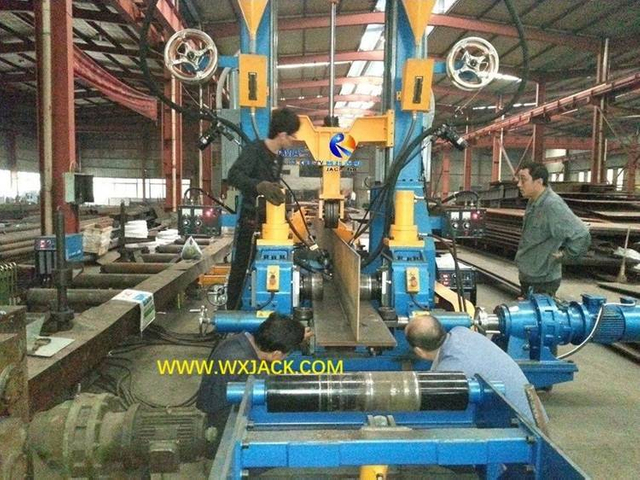

5) Незавершенная работа T-образной балки (также является своего рода важным сырьем для стальных конструкций), доставленной с машины для изготовления двутавровых балок Wuxi JACK Three in One:

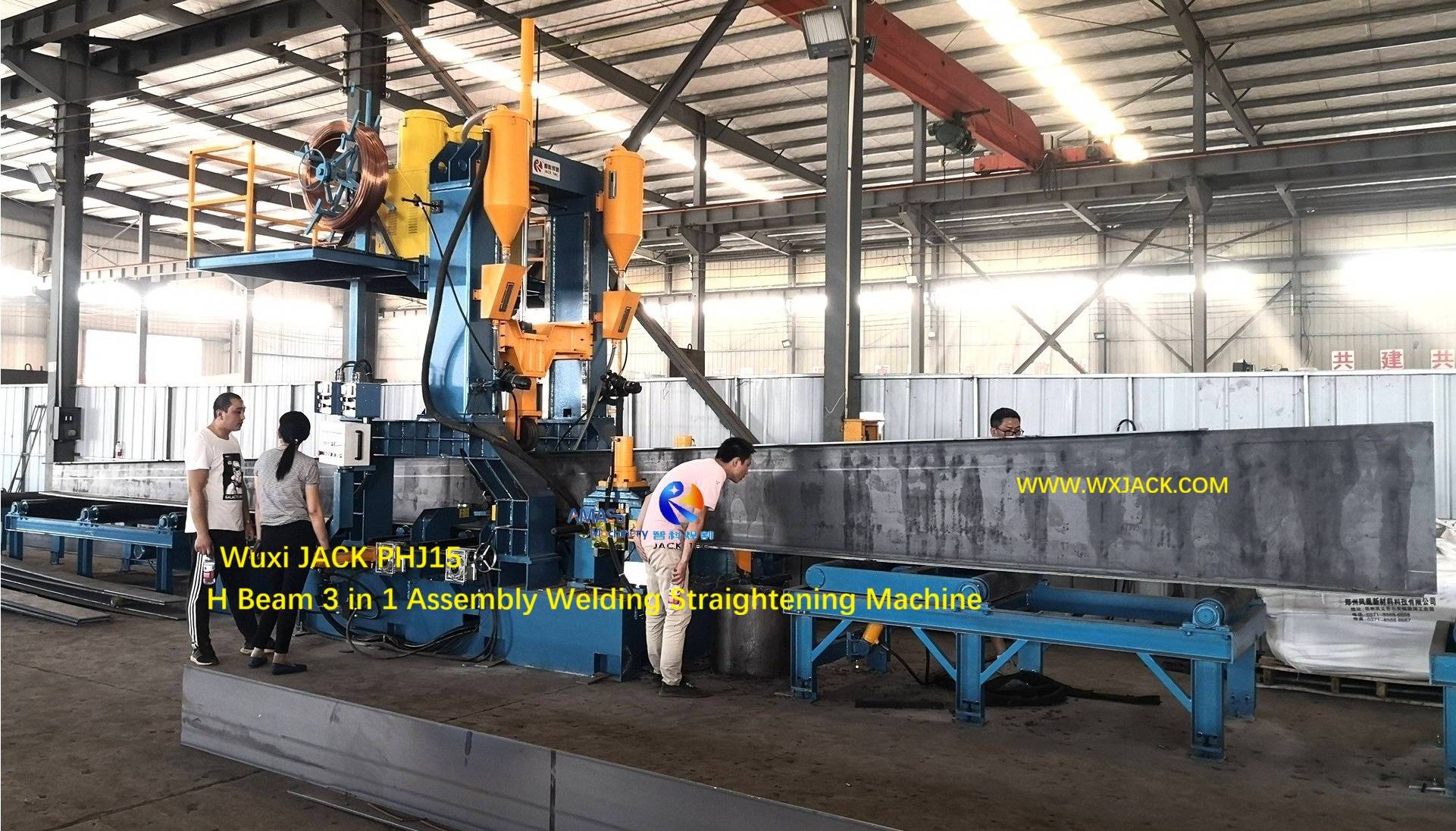

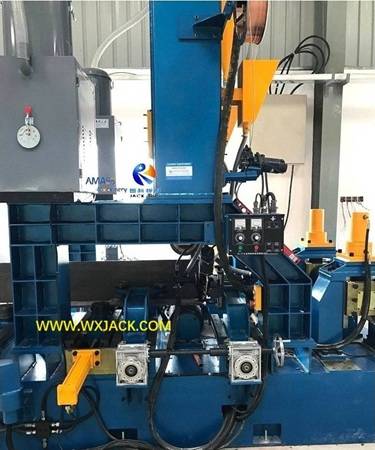

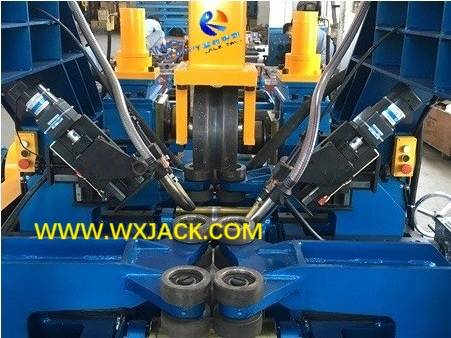

Рис. 3. Машина для сварки двутавровых балок «три в одном» 21







2. Предыстория разработки и преимущества цельнолитой машины для сварки двутавровых балок:

1) Название продукта «Интегральная машина для сварки и правки двутавровых балок» относится к трем основным функциям, в которые она встроена, и к тому, как машина производит подходящие заготовки из сырья.В практическом применении есть некоторые другие синонимы с оборудованием: машина для изготовления двутавровых балок «три в одном» , и/или машина для сварки двутавровых балок со встроенной функцией , и/или машина для сварки двутавровых балок «три в одном» , и/или вертикальный сварочный аппарат для двутавровых балок, и/или тяга С помощью сварочного аппарата для двутавровых балок и т. Д. Клиенты из разных регионов и стран могут иметь разные обозначения на машине;
2) Интегральная машина для сварки и правки двутавровых балок была начата примерно в 2005 году с целью упрощения технологии производства сварки двутавровых балок и, следовательно, снижения производственных затрат на автоматическую машину для производства двутавровых балок, что, в свою очередь, значительно снижает бюджет закупок для клиентов по оборудованию, а также переменная стоимость суточного пробега по производству сварки двутавровой балки/ двутавровой балки/ тавровой балки;
3) На ранних этапах своего существования в течение нескольких лет эта машина для изготовления двутавровых балок «Три в одном» находилась только в периоде концептуального проектирования, который предназначался только для выставочного использования;
4) В 2009 году компания Wuxi JACK совершила прорыв в сборке двутавровых балок, сварке и выпрямлении интегральной машины, на прагматическую фазу. практическое применение и вывести на рынок.С тех пор это новое поколение автоматических станков для производства двутавровых балок стало свидетелем быстрого роста доли рынка и приветствовалось клиентами по всему миру, что принесло пользу революционным изменениям;
5) Для более подробного анализа прибыли с добавленной стоимостью, которую эта машина для изготовления двутавровых балок «Три в одном» предоставила клиентам, ознакомьтесь с продуктом « PHJ ZHJ Экономичная машина для изготовления двутавровых балок «Три в одном »» и продуктом « PHJ15 «Три в одном H». Станок для изготовления балок ".

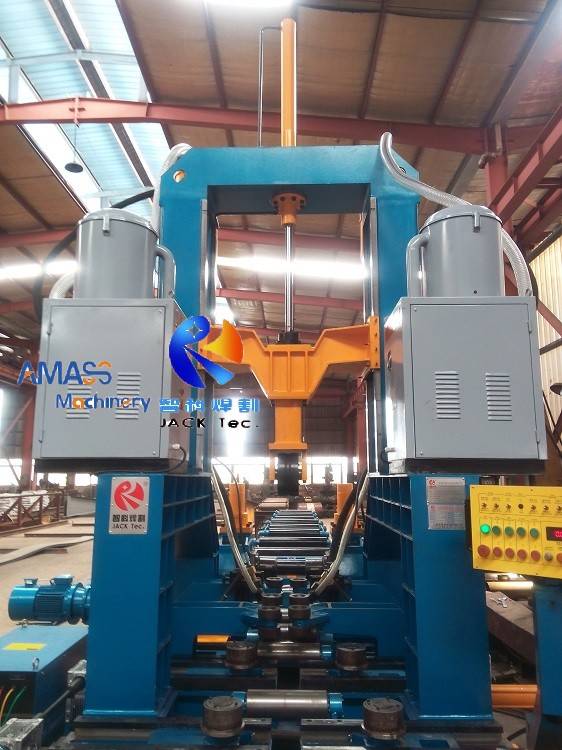

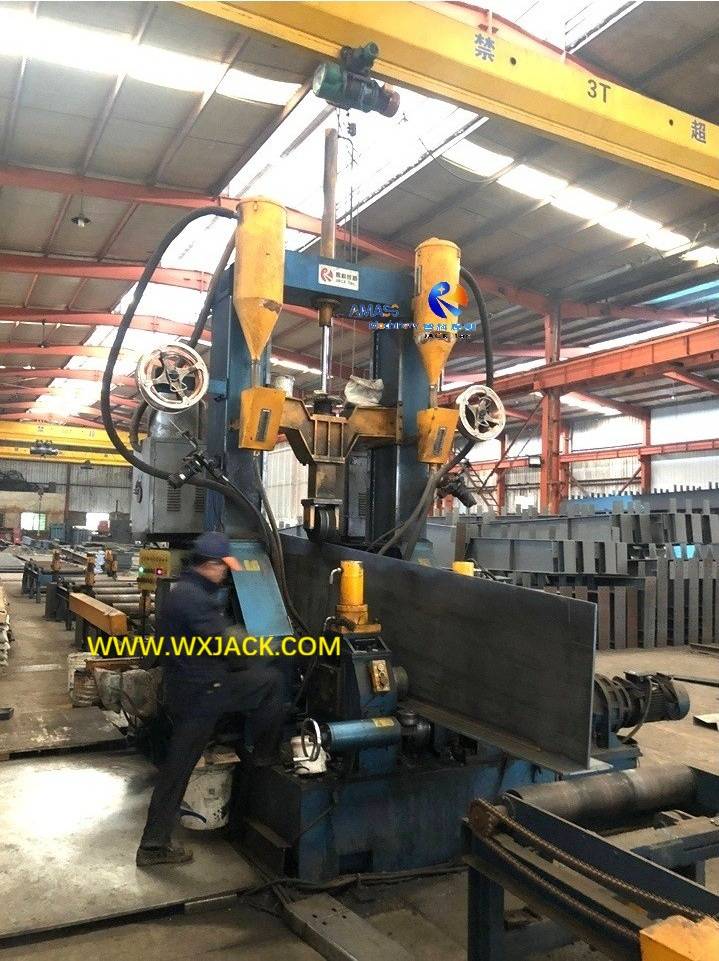

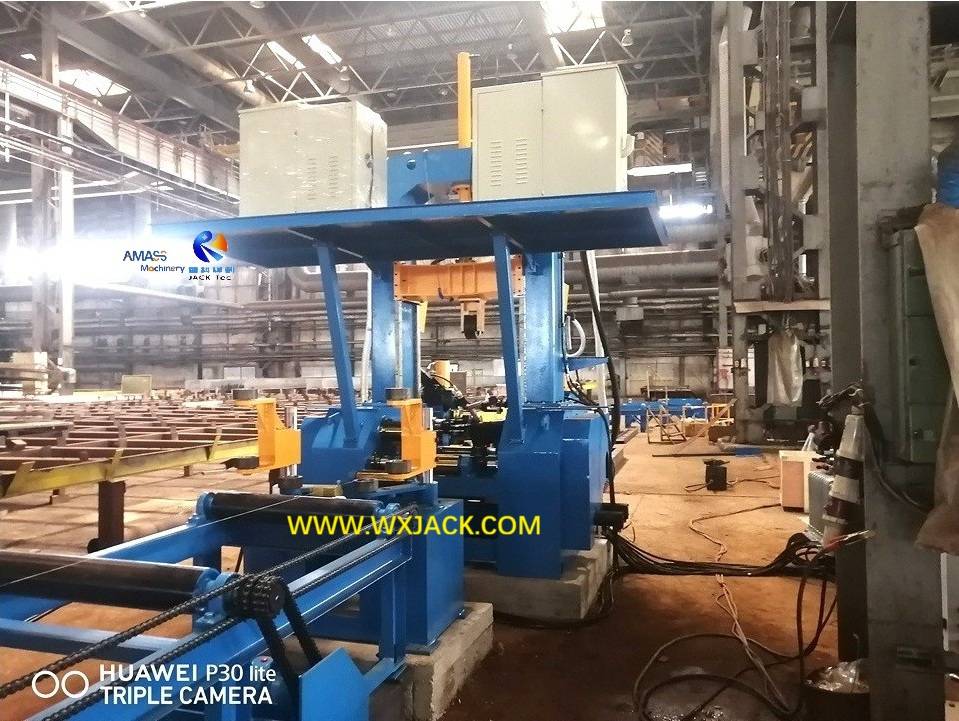

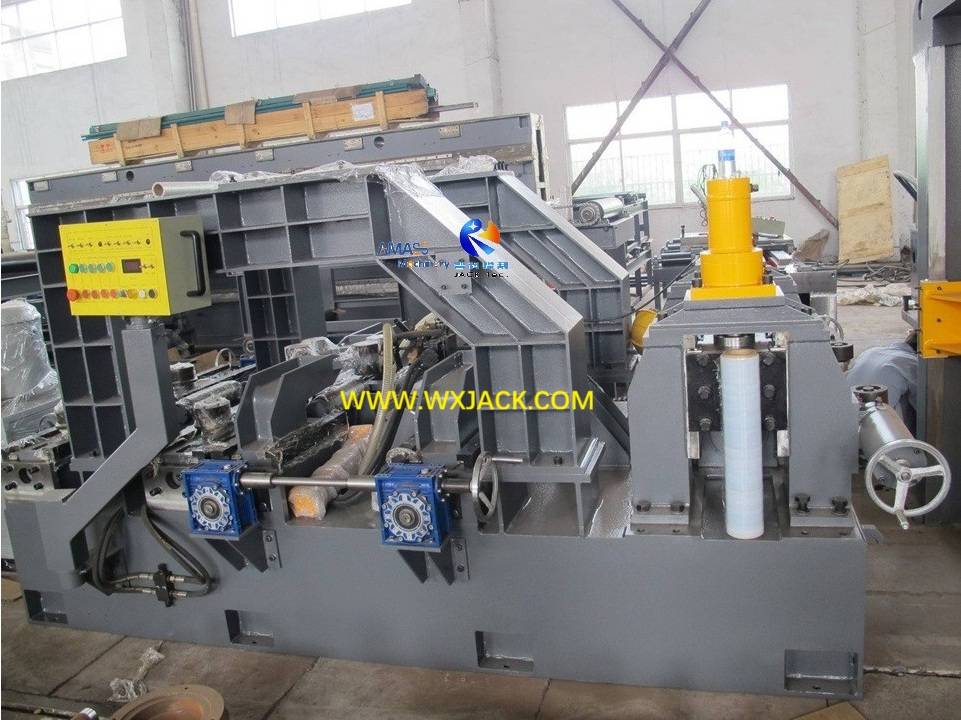

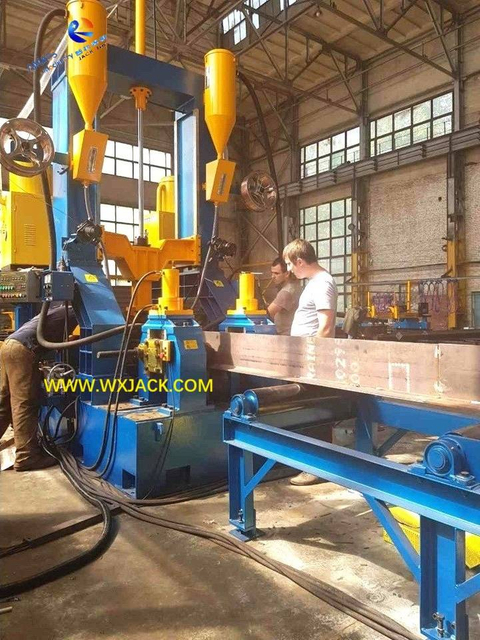

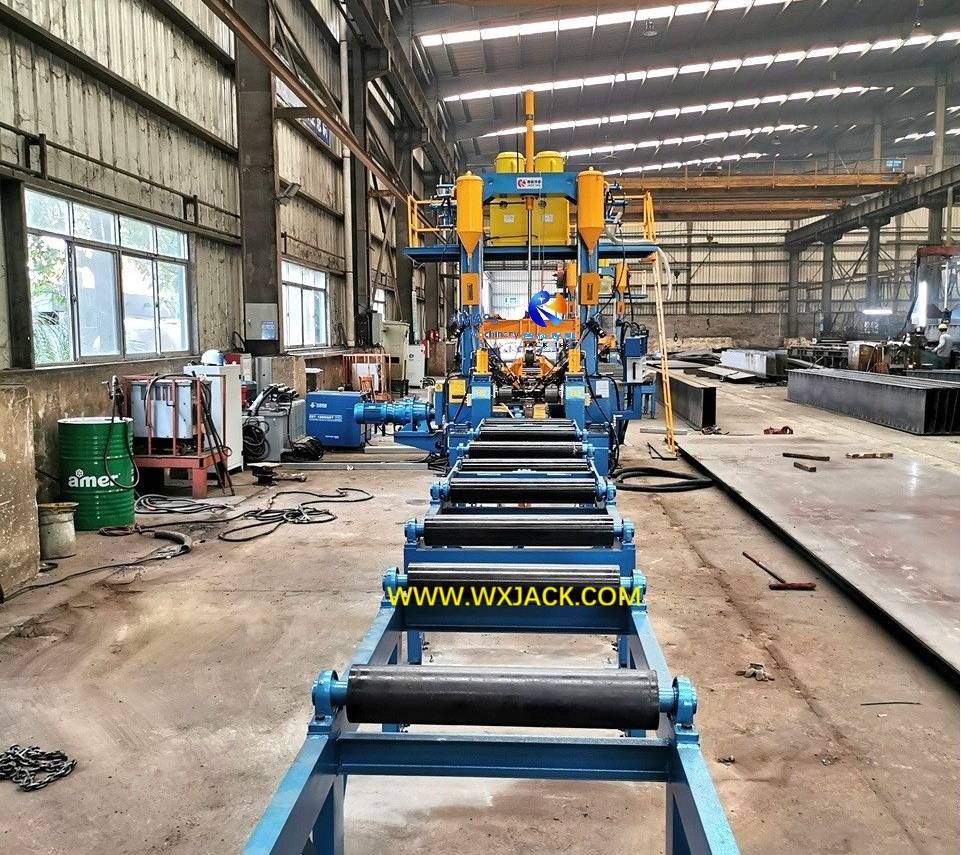

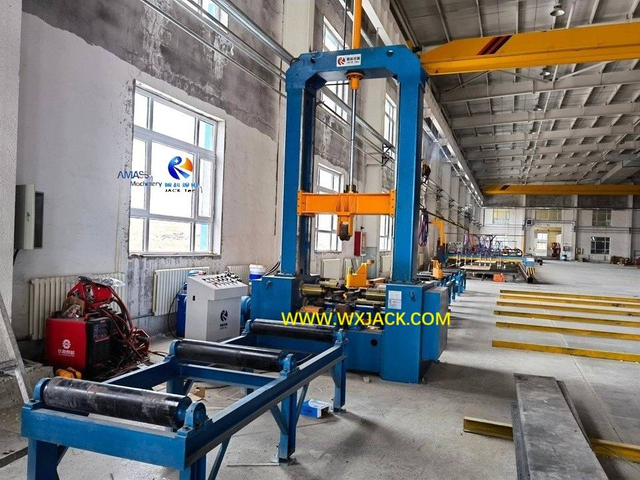

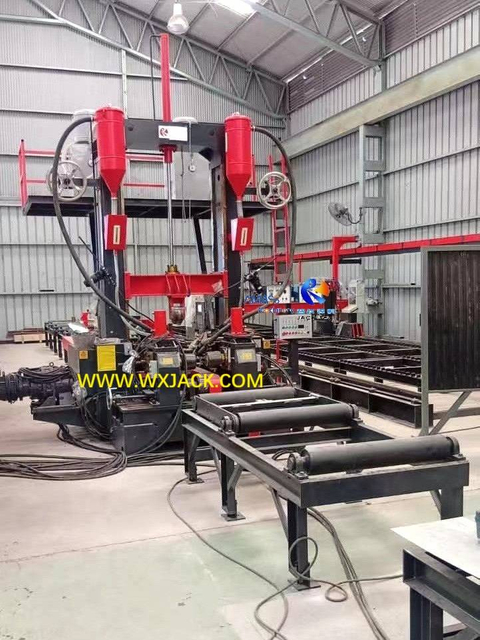

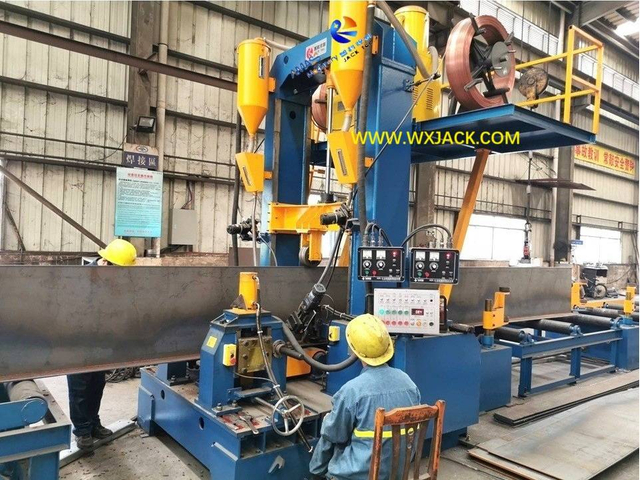

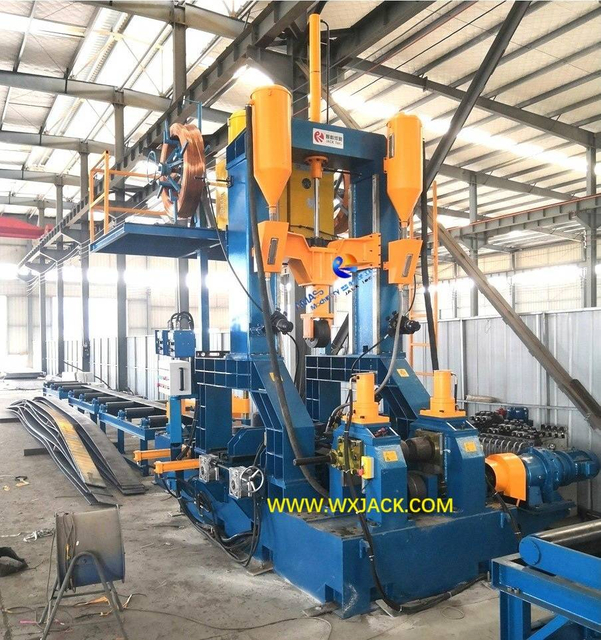

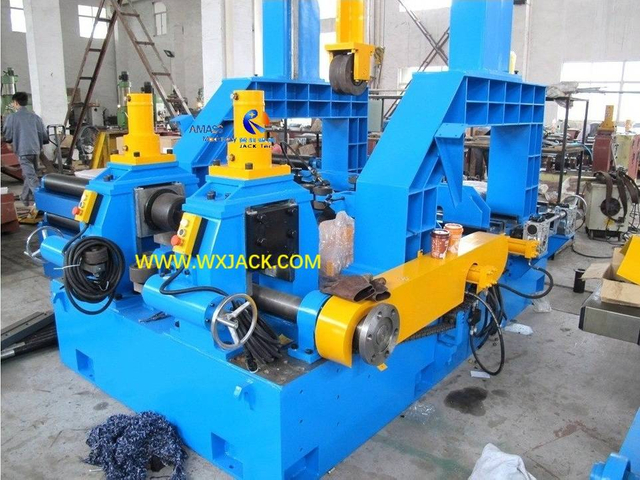

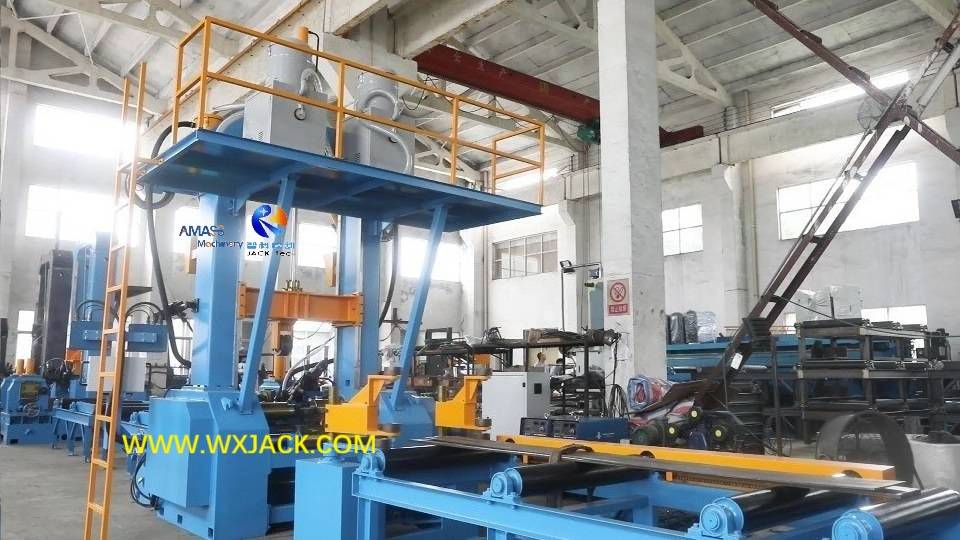

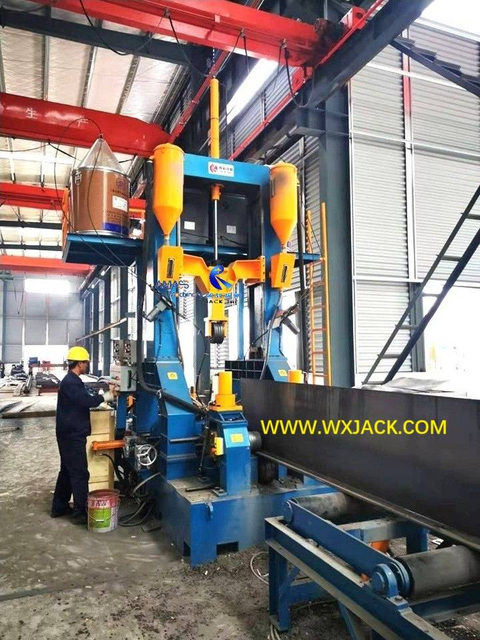

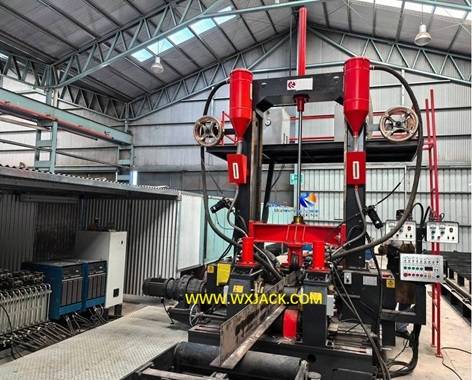

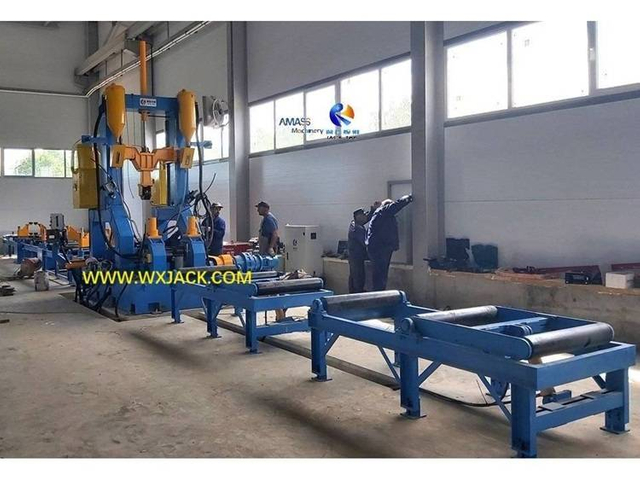

Различные модели Wuxi JACK H Beam Assembly Сварочно-выпрямляющий интегральный станок, работающий на объекте заказчика

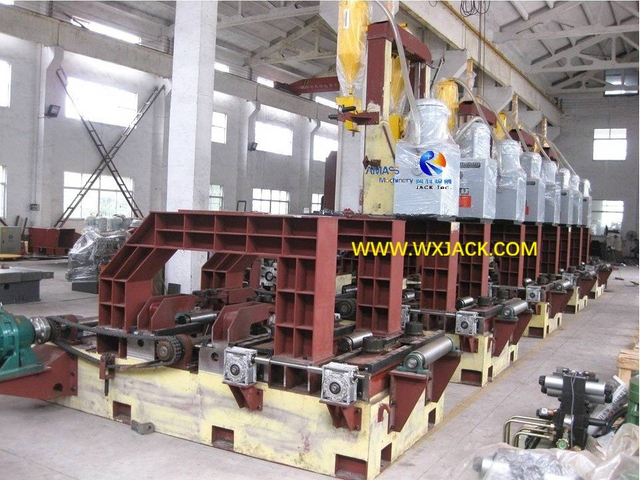

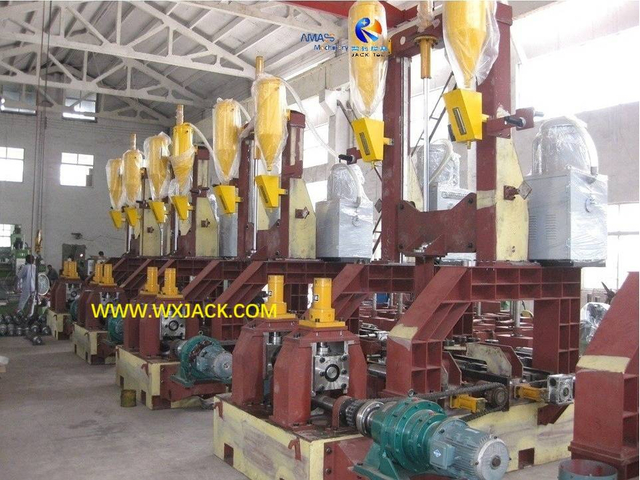

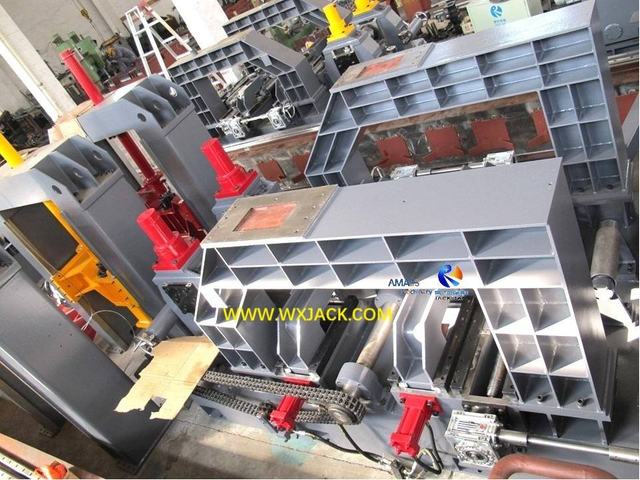

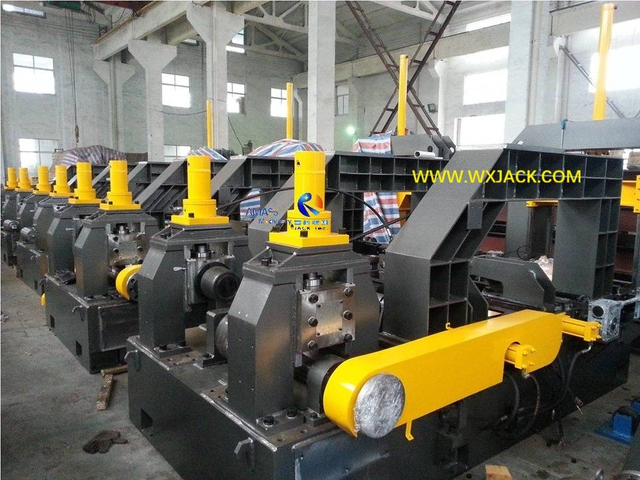

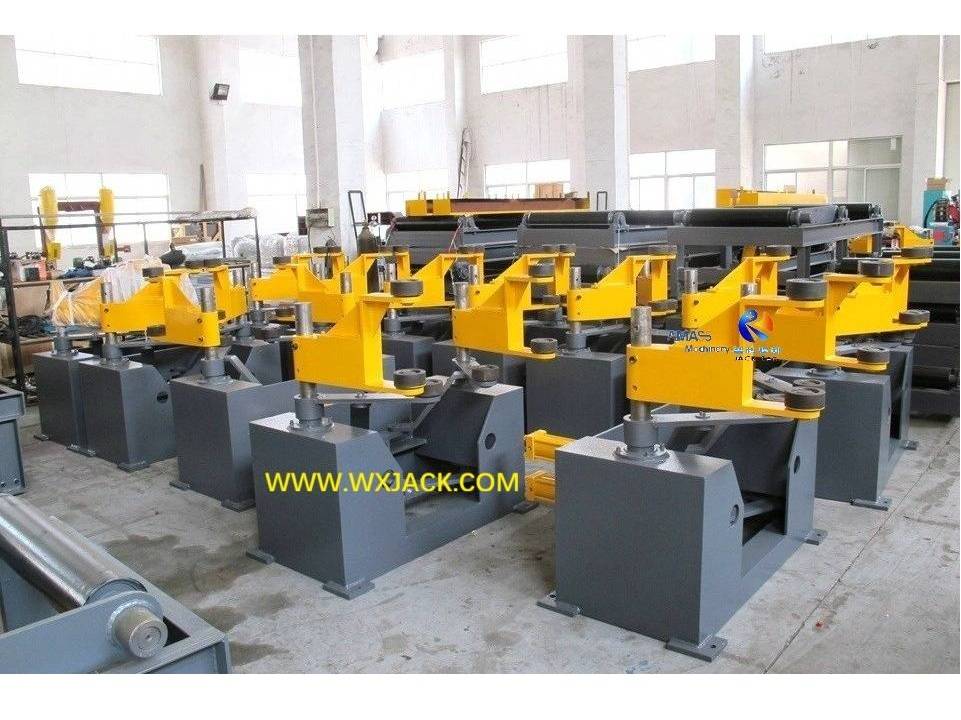

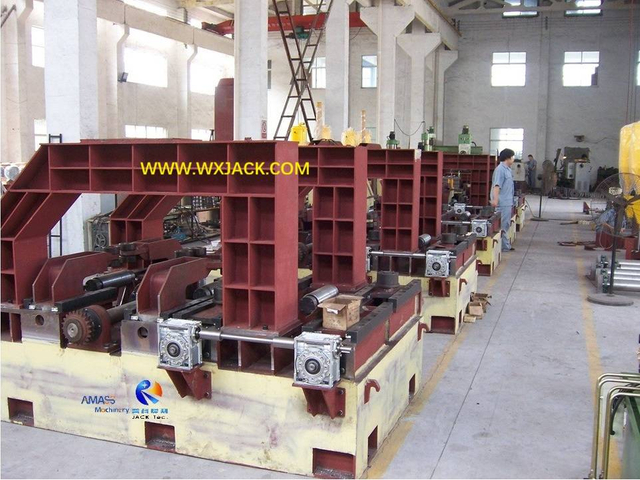

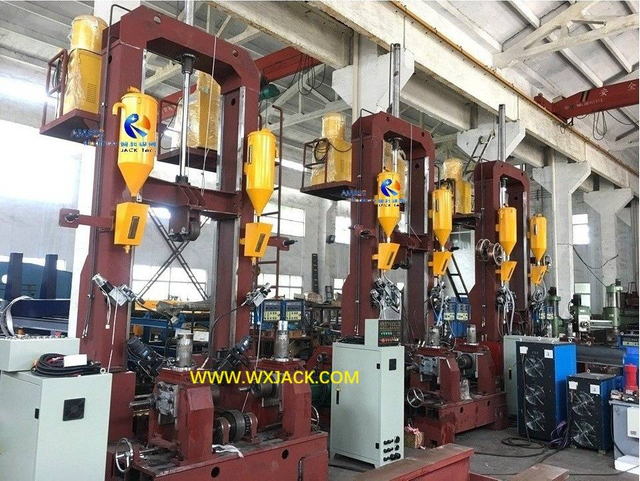

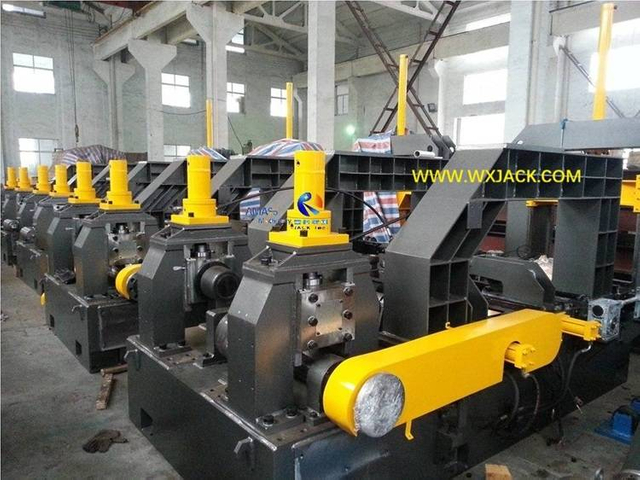

Бережливое производство на комплексной машине для сварки и правки двутавровых балок на заводе Wuxi JACK

Как сборочная двутавровая балка для сварки и правки интегральной машины производит элементы конструкции?

1 Three in One H Beam Fabrication Machine 108 IMG_20140522_092841
2 Three in One H Beam Welding Machine Visit

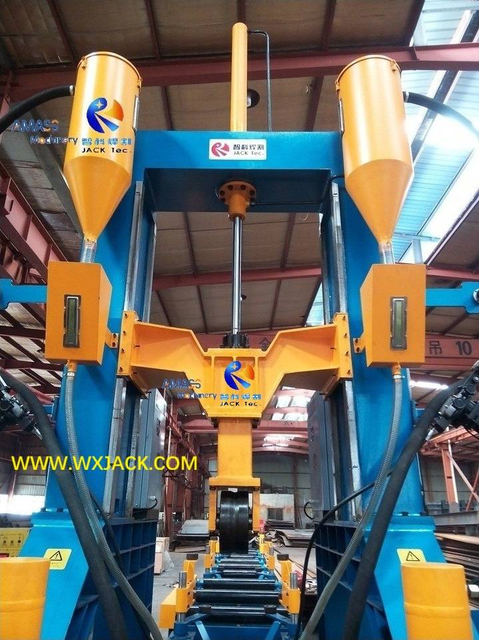

3 Integrated Function H Beam Welding Machine 174 IMG_1582

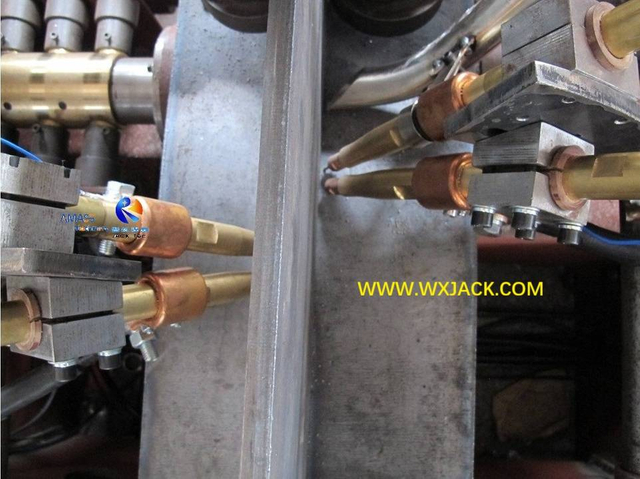

4 Integral Function H Beam Welding Machine 13 Welding process

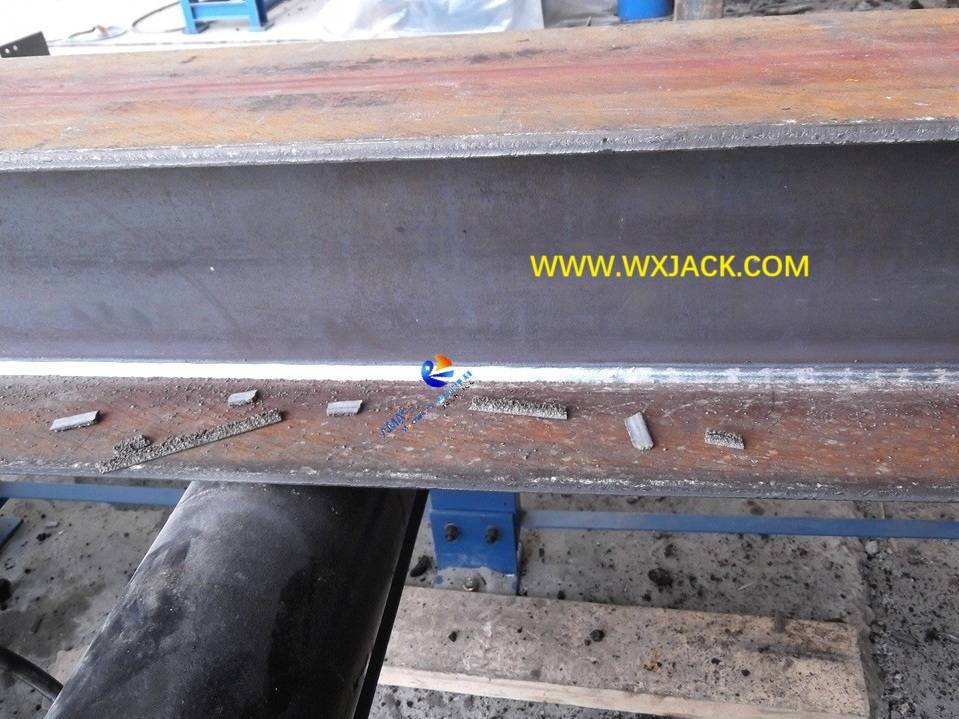

5 Vertical H Beam Welder 21 Finished product
6 H Beam Assembly Welding Straightening Integral Machine 10 Panel

Основные рабочие этапы сборки двутавровой балки, сварки, правки, интегральной машины

Подробнее >>

Хотите проверить, как сырье из стальных полос превращается в готовую двутавровую двутавровую балку на машине для изготовления двутавровых балок Wuxi JACK Three in One?Пожалуйста, проверьте фотографии с прокруткой влево



Общие этапы изготовления сварочной балки с помощью двутавровой балки, сварки, правки, интегральной машины:



Пожалуйста, проверьте отмеченные слева фотографии для наблюдения за работой сборочной двутавровой балки, сварки, правки, интегральной машины:



1. Процесс работы на сборочном правильно-сварочном комплексе двутавровой балки можно разделить на 4 основных этапа:

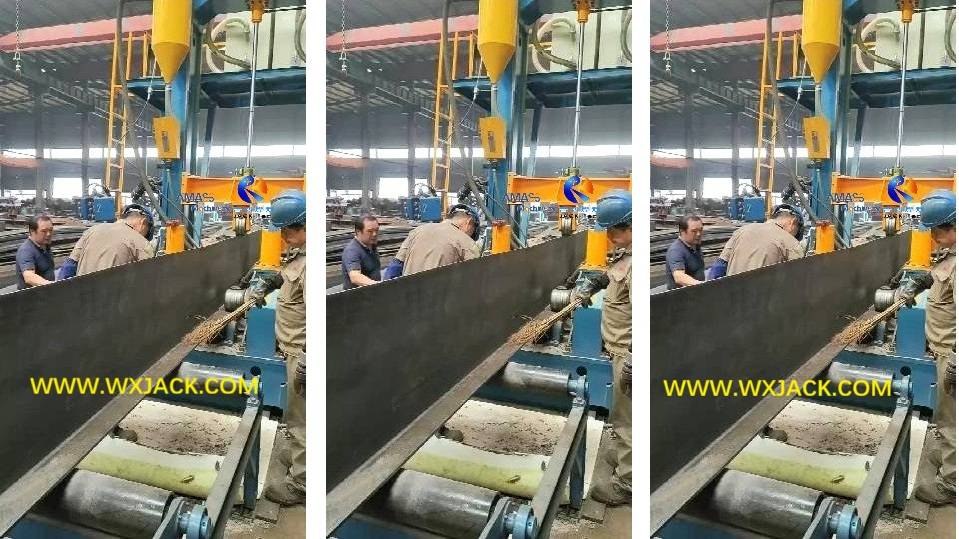

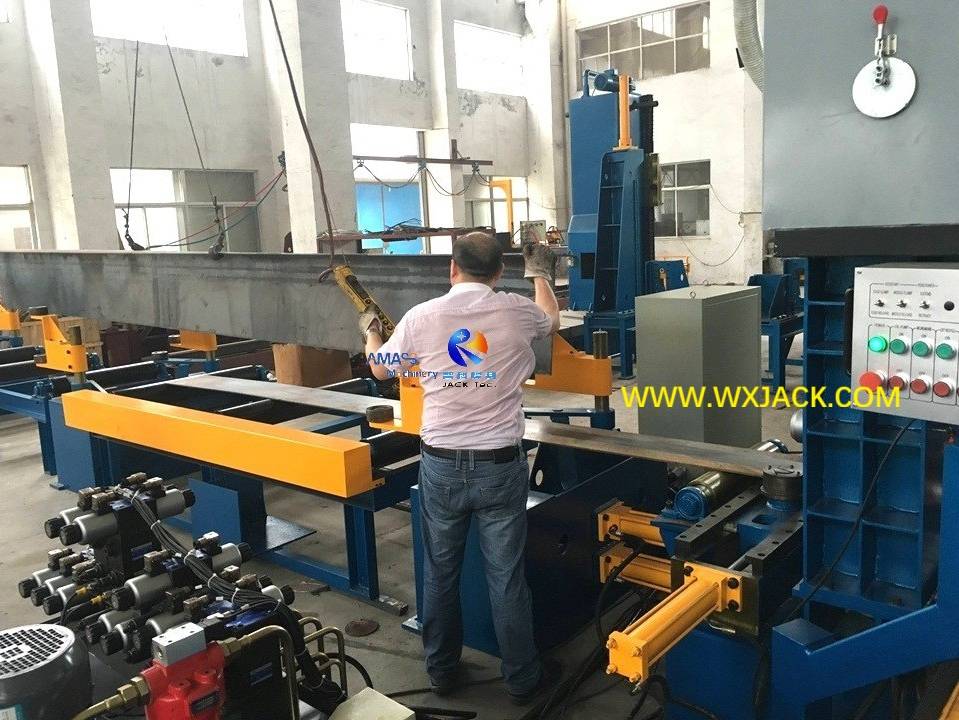

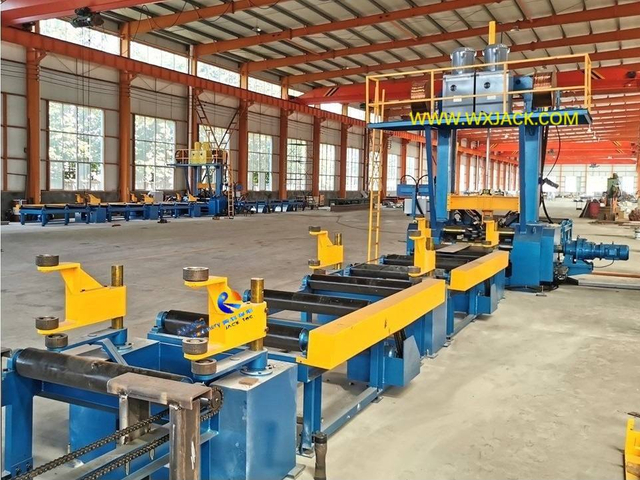

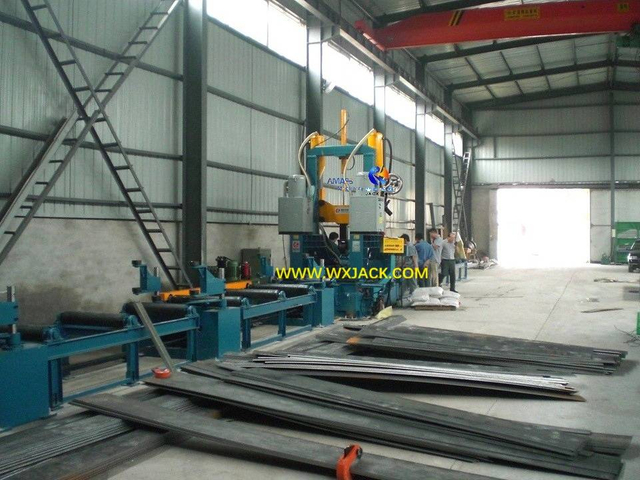

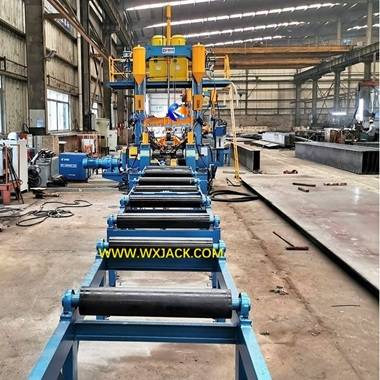

1) Стальные полосы, загружаемые в машину для изготовления двутавровых балок «три в одном» :

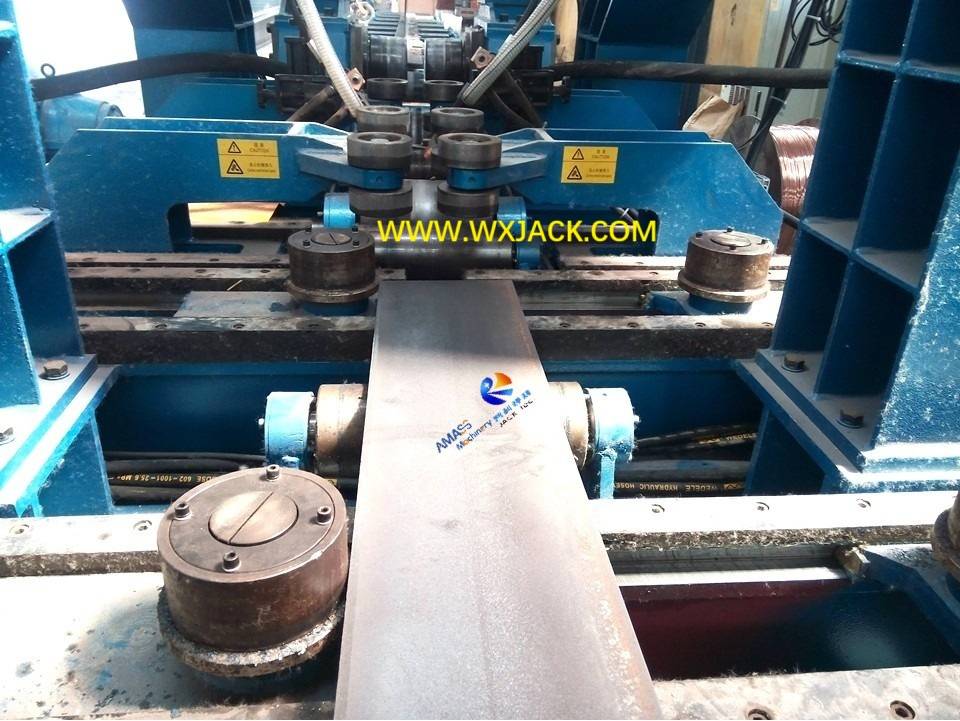

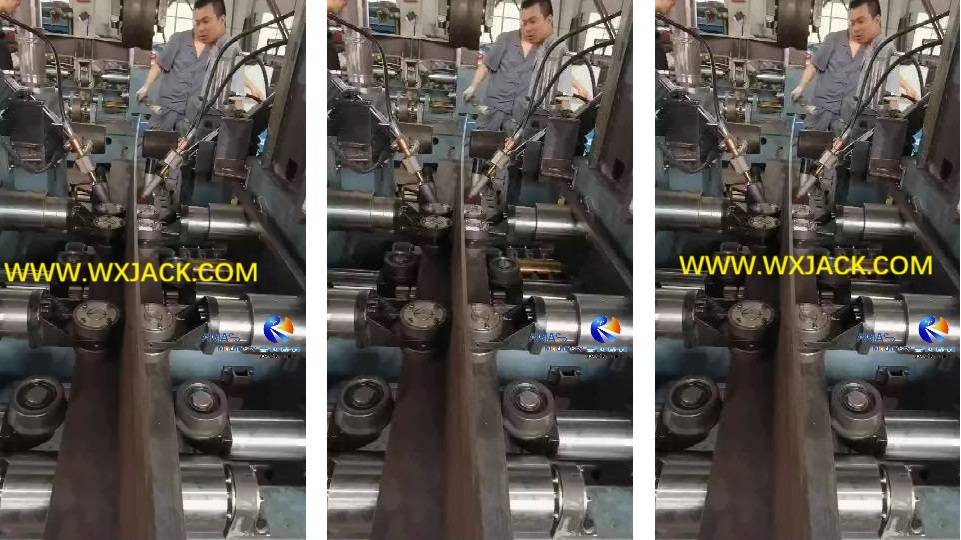

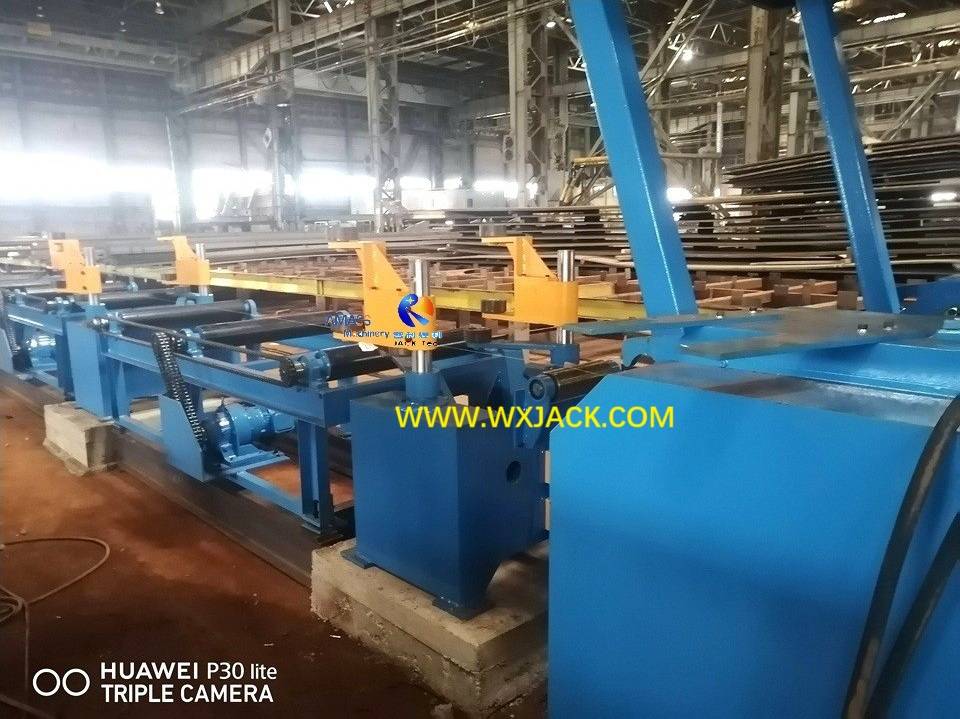

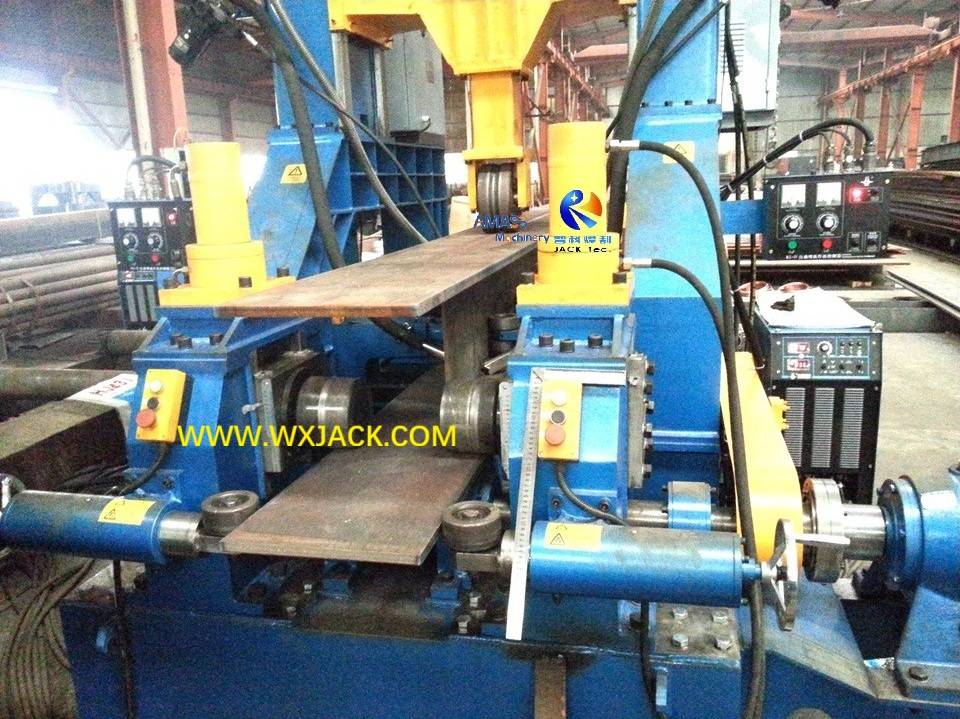

Как показано на первом фото , один кусок стальной полосы, уложенный горизонтально, служил фланцем, а другой кусок стальной полосы, стоящей вертикально, служил стенкой (на 1 фото стенка не показана), загружены в вертикальную H Станок для сварки балок посредством входного конвейера;

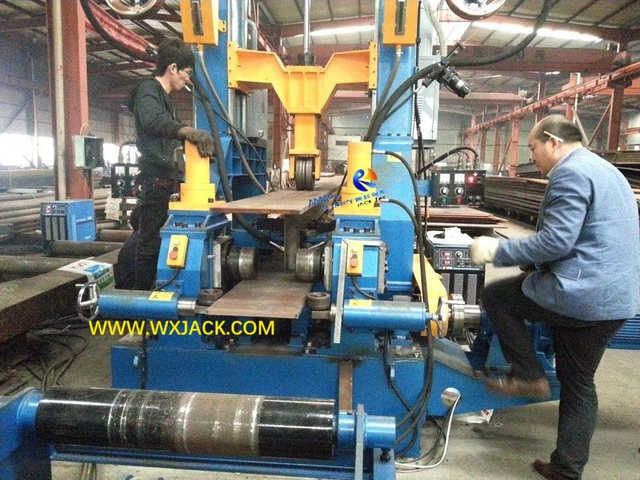

2) Собранный, сваренный и выпрямленный в кусок тавровой балки в сборочной двутавровой балке Сварочно-рихтовочный сборочный станок :

Как показано на второй фотографии , фланец и стенка изготавливаются в виде тавровой балки и отправляются из вертикального сварочного аппарата для двутавровой балки с помощью выходного конвейера;

3) Снова загрузите Т-образную балку в машину для изготовления двутавровых балок «Три в одном» :

а) Как показано на третьей фотографии , вторая часть фланца помещается на входной конвейер вертикального сварочного аппарата с двутавровыми балками в горизонтальном положении;
b) Изготовленная тавровая балка переворачивается на 180° и снова помещается на входной конвейер машины для сварки и правки сборки двутавровой балки.Обратите внимание, что на этом этапе край стенки Т-образной балки должен быть на одной линии со средней линией второй части фланца, чтобы часть двутавровой балки могла образоваться приблизительно;

4) Собранный, сваренный и выпрямленный в кусок тавровой балки в сборочной двутавровой балке Сварочно-рихтовочный сборочный станок :

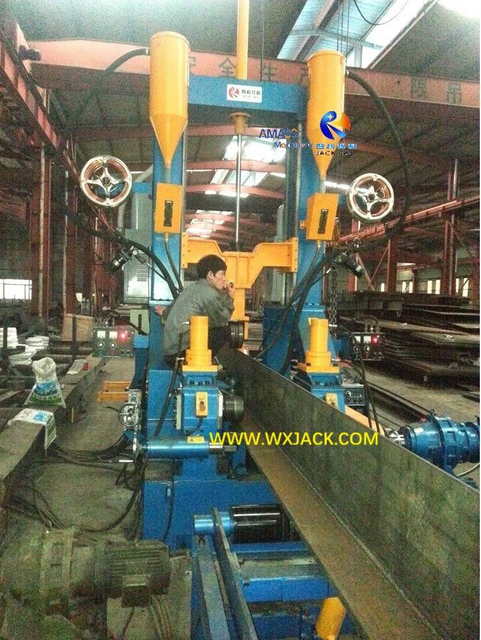

Как показано на четвертом фото , двутавровая балка собирается, сваривается и выпрямляется до конечного результата в вертикальном сварочном аппарате для двутавровой балки.

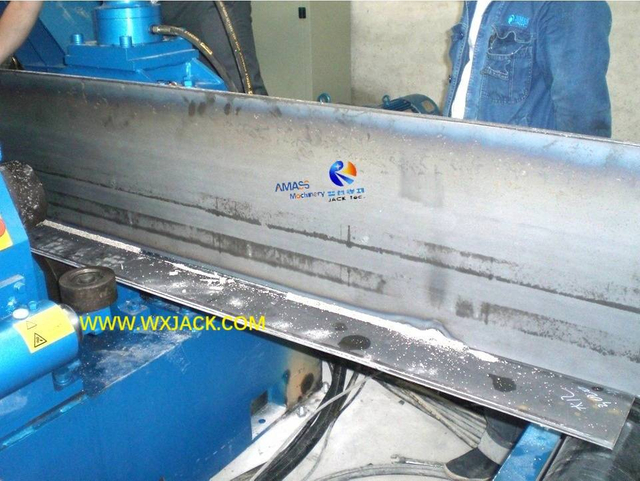

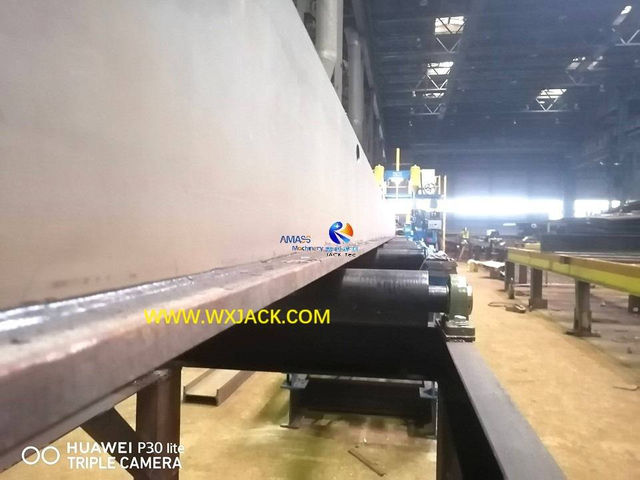

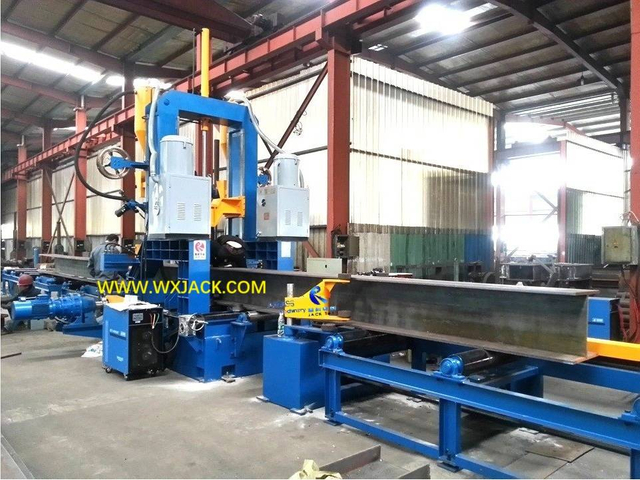

2. Готовая двутавровая балка показана на пятой фотографии .От стальной полосы к T-образной балке, затем от T-образной балки к H-образной балке каждый раз, когда машина проходит через три этапа сборки, сварки и правки подряд.Отсюда и произошло название продукта «Интегральная машина для сварки и правки двутавровых балок»;

3. Панель управления этого станка для изготовления двутавровых балок серии PHJ ZHJ «Три в одном» показана на шестой фотографии.;

4. Для получения более подробной информации о технологическом процессе машины, пожалуйста, посетите продукт « PHJ ZHJ Сварочная машина для изготовления двутавровых балок «три в одном »».

Технические сильные стороны Wuxi JACK Сборка двутавровых балок Сварочно-выправочный комплексный станок

Являясь ведущим поставщиком станков для изготовления двутавровых балок «три в одном», продукция Wuxi JACK обладает всеми конкурентными преимуществами, включая дизайн, контроль поступающих материалов, качество изготовления, технические ноу-хау и практические навыки… Которые не могут быть полностью описаны здесь.Мы распространяем эту тему на этой странице и на остальных страницах, посвященных этому продукту:
1) Ниже мы кратко обсуждаем превосходную функцию сборки машины для изготовления двутавровых балок «три в одном»;
2) По темам: Этап сварки, точное управление сварочной горелкой во всех направлениях во время сварочных работ и примеры технических ноу-хау , пожалуйста, посетите страницу продукта « Сварочный аппарат с двутавровой балкой со встроенной функцией »;
3) По темам: полный и гибкий выбор модели , а также полный спектр доступных моделей сварки непревзойденный заказ на поставку этой машины для сварки и правки двутавровых балок... Пожалуйста, посетите страницу продукта « Три в одном станке для изготовления двутавровых балок »;
4) По темам: Усовершенствованная технология сварки в вертикальном аппарате для сварки двутавровых балок и высокая мощность выпрямления вертикального аппарата для сварки двутавровых балок, а также гениальный дизайн разумной конструкции машины, пожалуйста, посетите страницу продукта « Три в одном» . Машина для сварки двутавровых балок ".

Эффект высокоточной сборки, полученный от машины для изготовления двутавровых балок Wuxi JACK Three in One:

Каково значение высокоточной двутавровой балки в сборе двутавровой балки при сварке и выпрямлении интегральной машины?


1) Точность сборки двутавровой балки, полученная от Wuxi JACK «Три в одном станке для изготовления двутавровых балок» , может контролироваться в пределах допуска ± 1 мм как для фланцевой, так и для перемычки.Это уникальная возможность по сравнению с той же машиной для изготовления двутавровых балок «три в одном» в отрасли, поставляемой другими поставщиками;

2) Итак, как добиться такого выдающегося превосходства в станке для изготовления двутавровых балок Wuxi JACK Three in One?

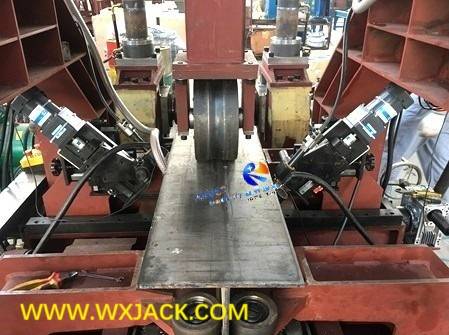

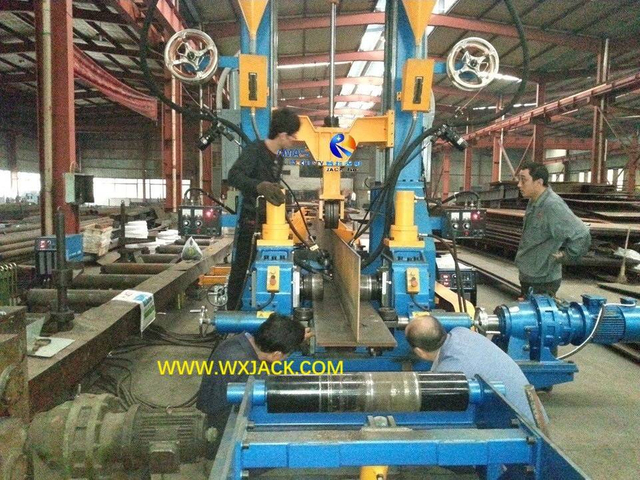

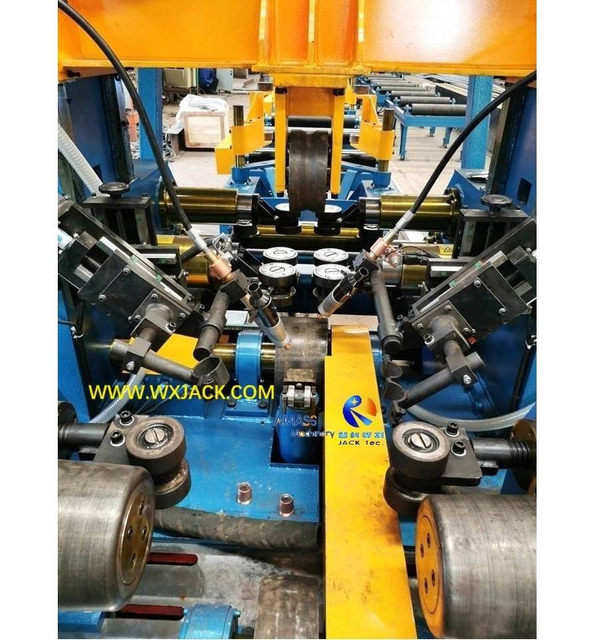

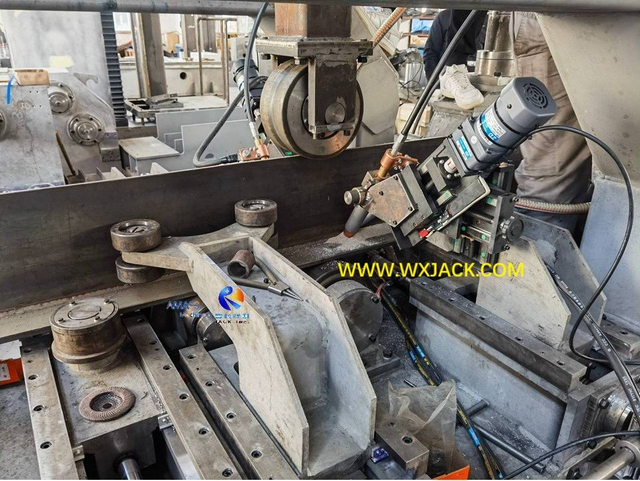

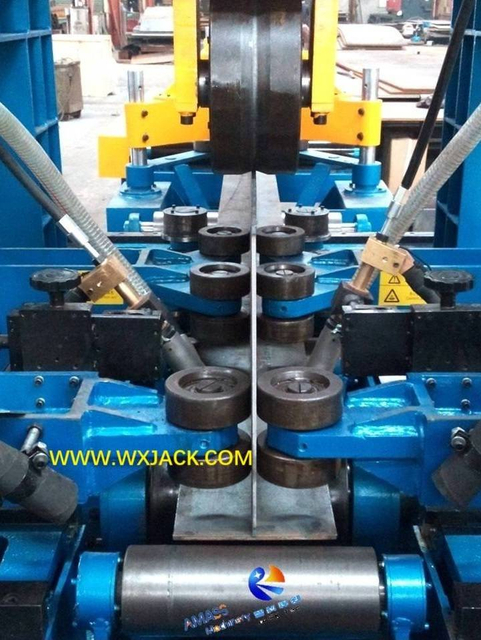

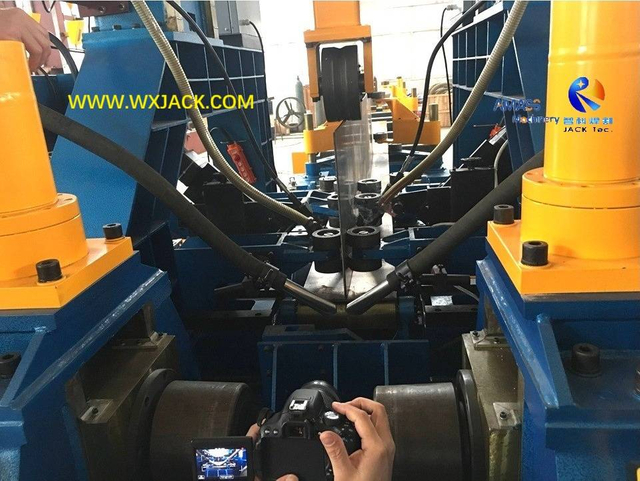

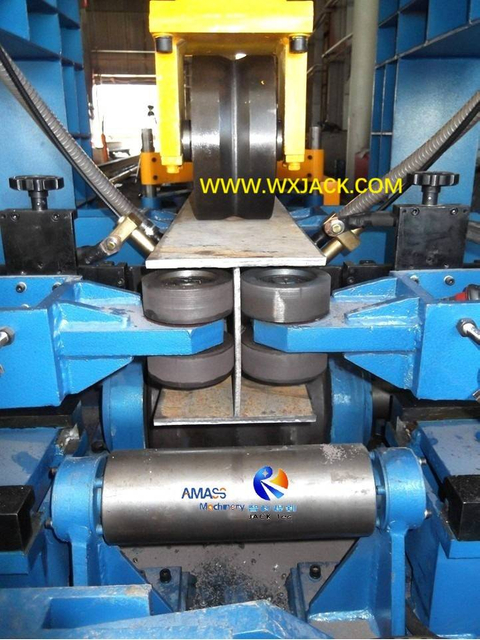

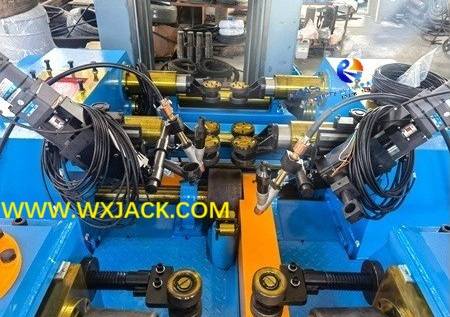

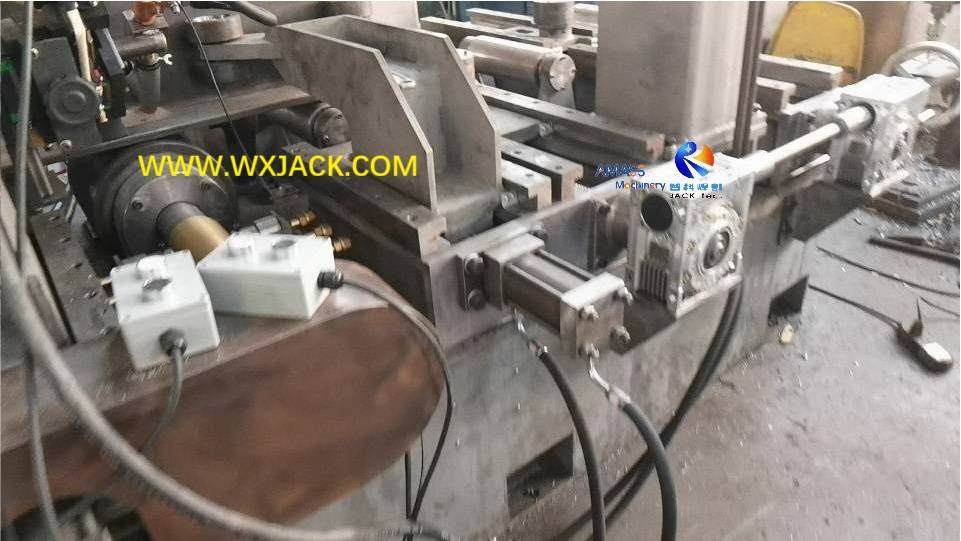

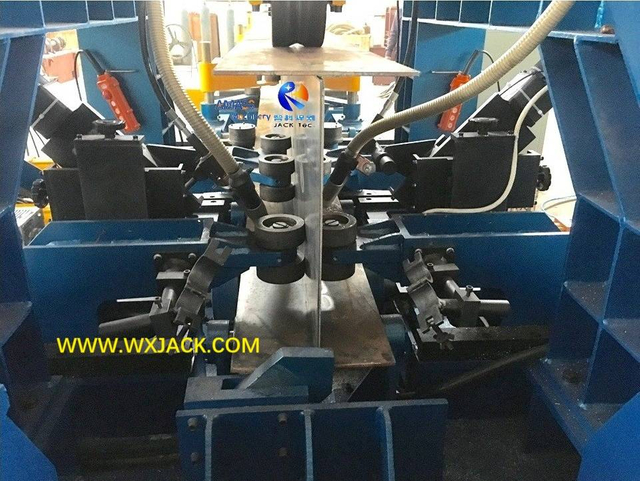

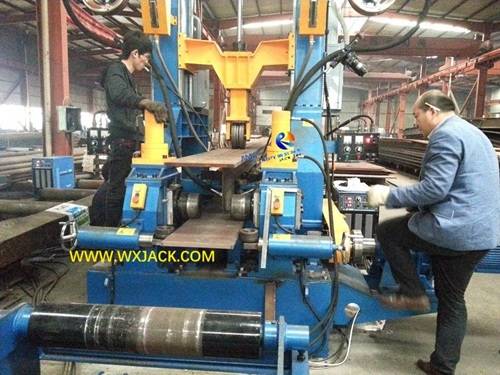

а) Как вы можете видеть на фотографии выше, в Wuxi JACK три в одном сборочном станке для сварки и правки двутавровых балок центрирующие ролики в сборочном узле имеют эксцентриковый тип .Это даст встроенному станку для сварки и правки двутавровых балок возможность окончательной медленной регулировки на основе второго этапа сборки, выполненного в центральной части основной рамы;
б) Вы можете получить высочайшую степень точности сборки как симметричной Т-образной двутавровой балки , так и асимметричной Т-образной двутавровой балки на станке.Для производства симметричных заготовок двутавровых балок серии ZHJ « Три в одном». лучшим выбором будет станок для изготовления Для изготовления асимметричных заготовок станок для изготовления двутавровых балок серии PHJ «Три в одном» является подходящим решением для вас;

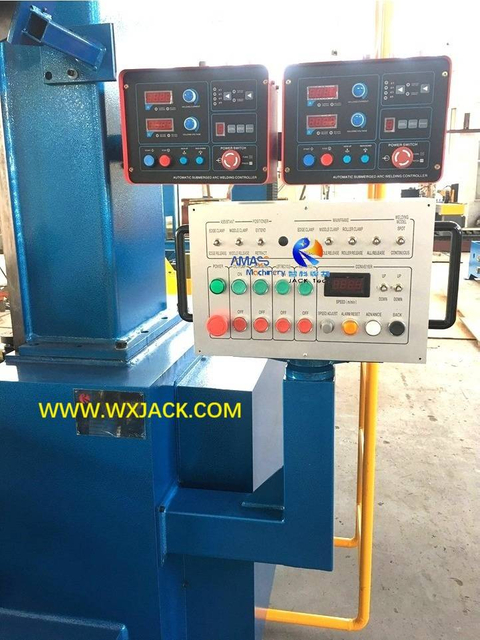

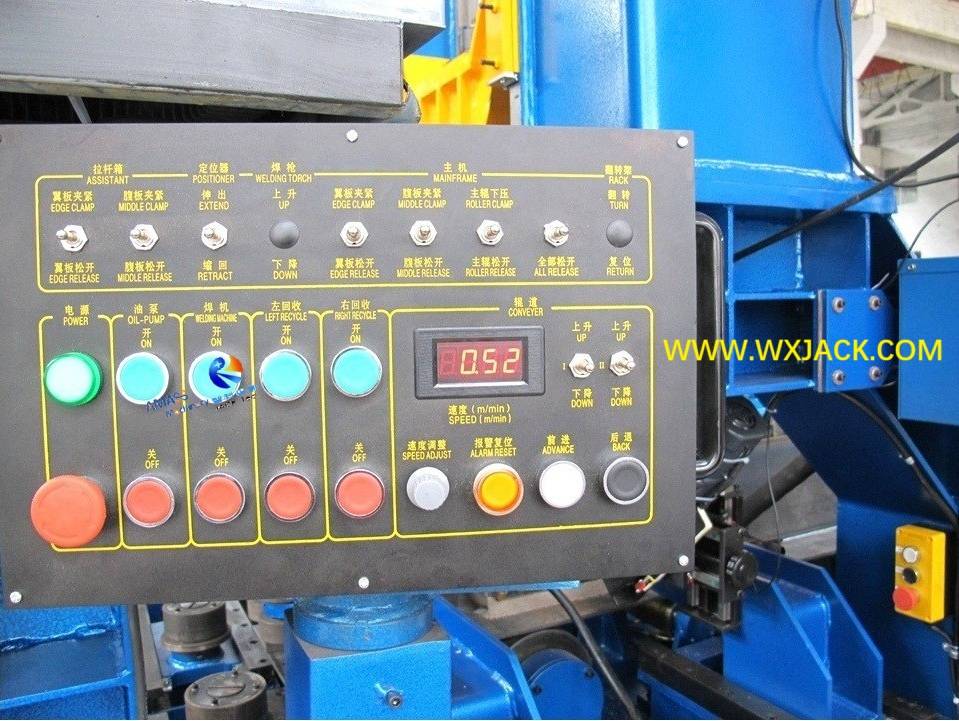

c) Как показано на 3- й фотографии выше на панели управления станка, как покупатель комплексной машины для сварки и правки сборки двутавровой балки Wuxi JACK «три в одном», вы можете переключаться между автоматическим и ручным режимом процесса сборки сборки двутавровой балки. Сварочно-правильный интегральный станок, по вашему желанию и практическому состоянию;
d) Посмотрите рабочее видео в следующем сегменте по сборке управления выравнивающими роликами на станке для изготовления двутавровых балок Wuxi JACK Three in One;

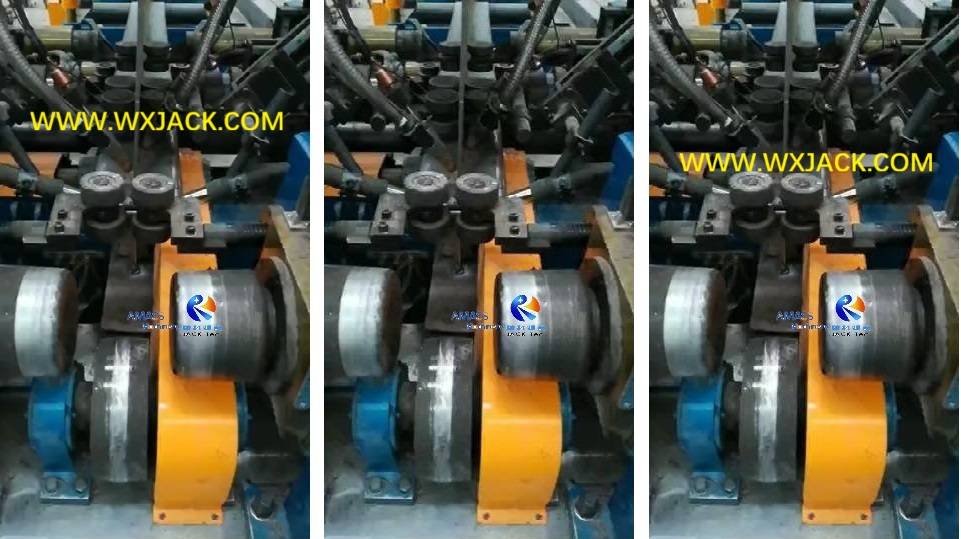

Рабочее видео сборки двутавровой балки Wuxi JACK, сварки, правки, интегральной машины

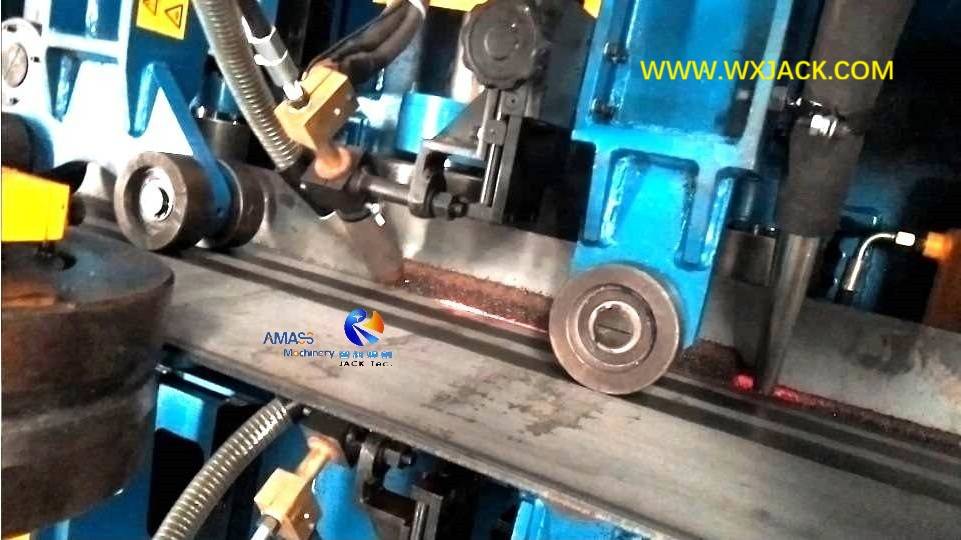

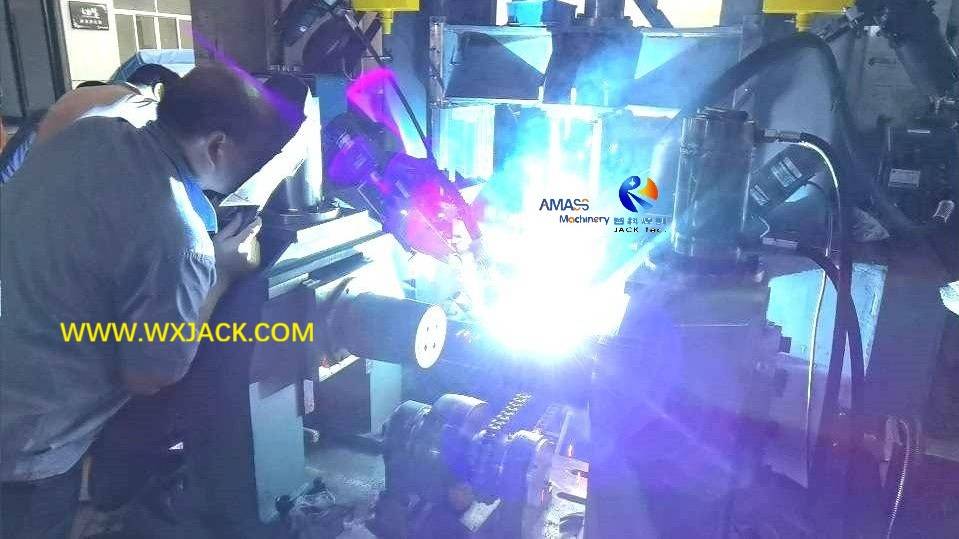

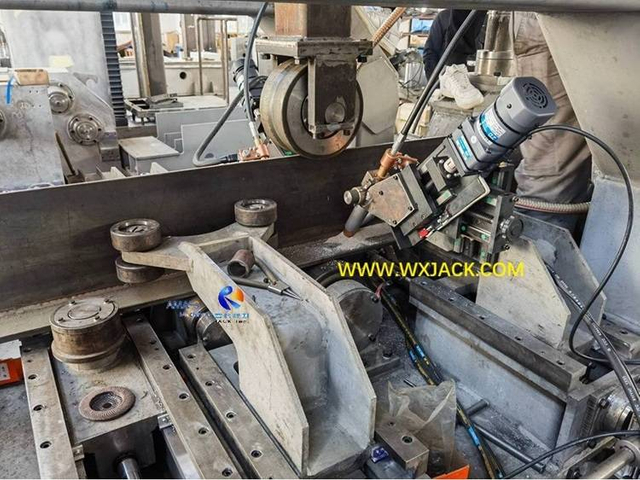

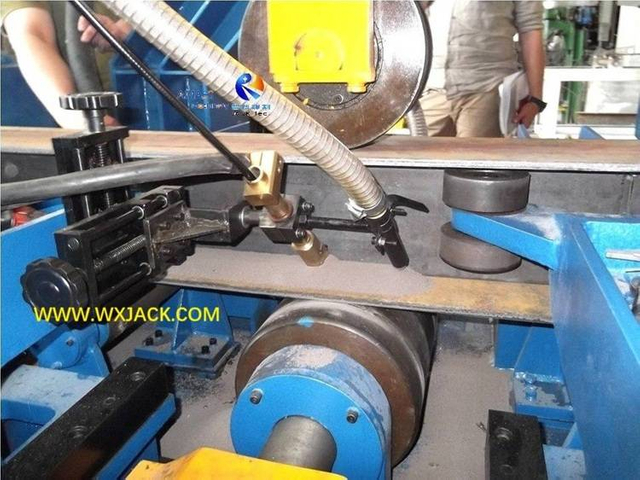

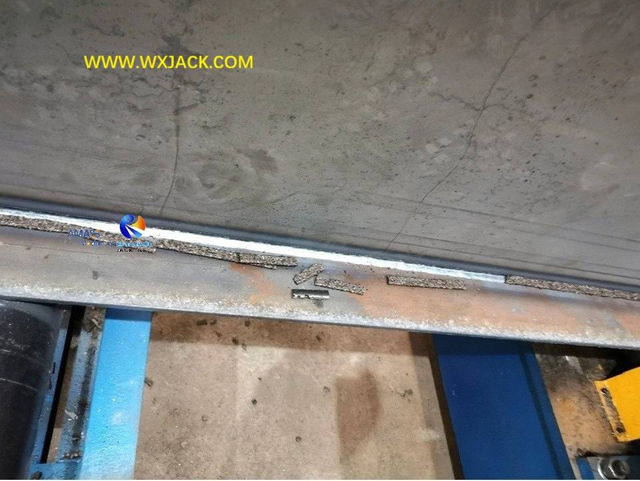

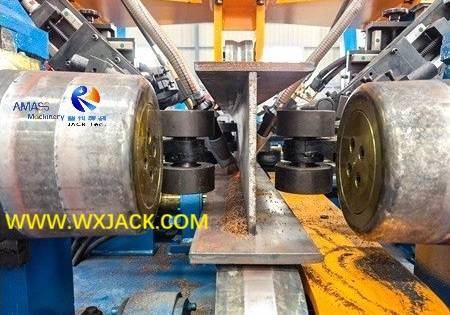

Дуговая сварка Т-образных балок под флюсом и качество сварных швов от Wuxi JACK ZHJ8015 Машина для изготовления двутавровых балок «три в одном»;

Отображение рабочего момента и параметров источника питания SAW в сборке двутавровой балки Wuxi JACK PHJ18, сварке, выпрямлении, интегральной машине;

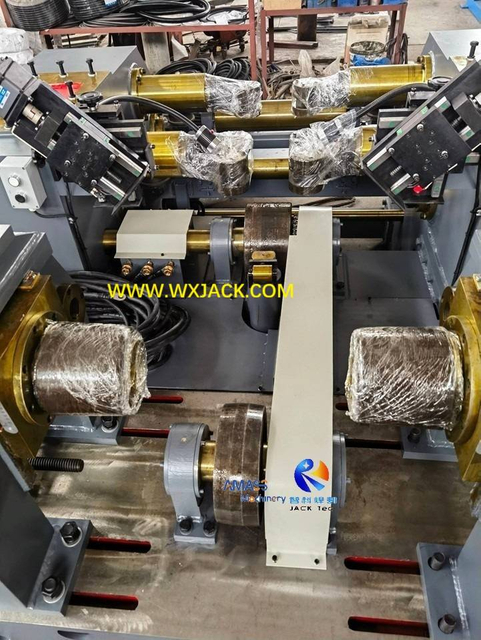

Заводской ввод в эксплуатацию по сборке эксцентриковых выравнивающих роликов Wuxi JACK ZHJ8015 Сборка двутавровой балки Сварочно-выпрямляющая цельная машина;

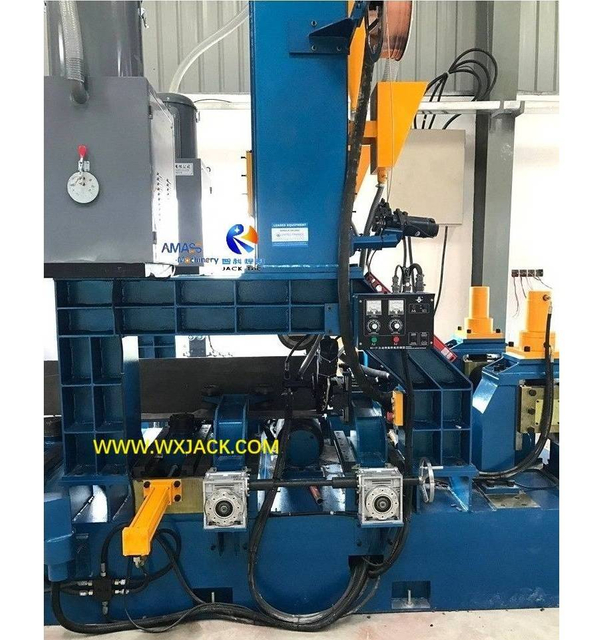

Вид сбоку на сборку, сварку и правку в Wuxi JACK PHJ и ZHJ Сборка двутавровых балок , сварка, правильная интегральная машина;

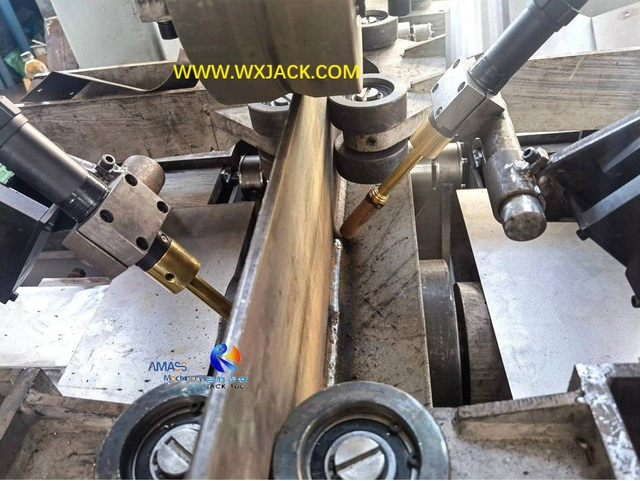

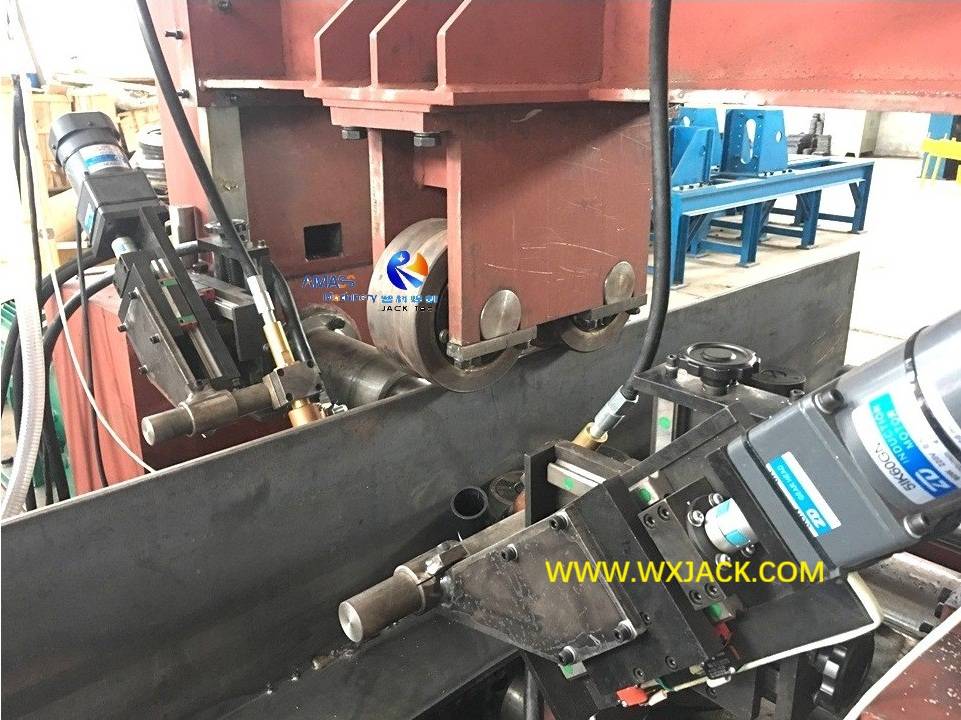

Валидация оборудования для сварки в среде защитного 2 газа CO в Уси JACK ZHJ5010 Станок для изготовления двутавровых балок «три в одном»;

Завершение монтажа и дуговой сварки под флюсом в Wuxi JACK PHJ15 Сборка двутавровой балки, сварка, выпрямление, интегральная машина

Подразделение Wuxi JACK по сборке двутавровых балок, сварочно-выправочной машине

В зависимости от размеров и характеристик поперечного сечения поставляемых заготовок, сборочно-сварочный и правильно-интегральный станок для двутавровой балки Wuxi JACK можно разделить на 3 основные группы:

1. Машина для изготовления двутавровых балок серии PHJ «Три в одном» : для изготовления сварных тавровых/двутавровых/двутавровых балок с толщиной полки в диапазоне 6–40 мм и поперечным сечением симметричной и/или асимметричной формы ;
. 2. Серия ZHJ «Три дюйма» . Одна машина для изготовления двутавровых балок для изготовления сварных тавровых/двутавровых/двутавровых балок с толщиной полки в диапазоне 6–40 мм поперечным сечением только симметричной формы ;
. и : Для изготовления небольших и тонких сварных T-образных/H-образных/I-образных балок, толщина полки в диапазоне 6–20 мм..

Панель навигации на "Подразделение "Сварочно-рихтовочная сборочная машина для сборки двутавровых балок"

1. Сварочная машина для правки двутавровых балок серии PHJ

Подробнее >>

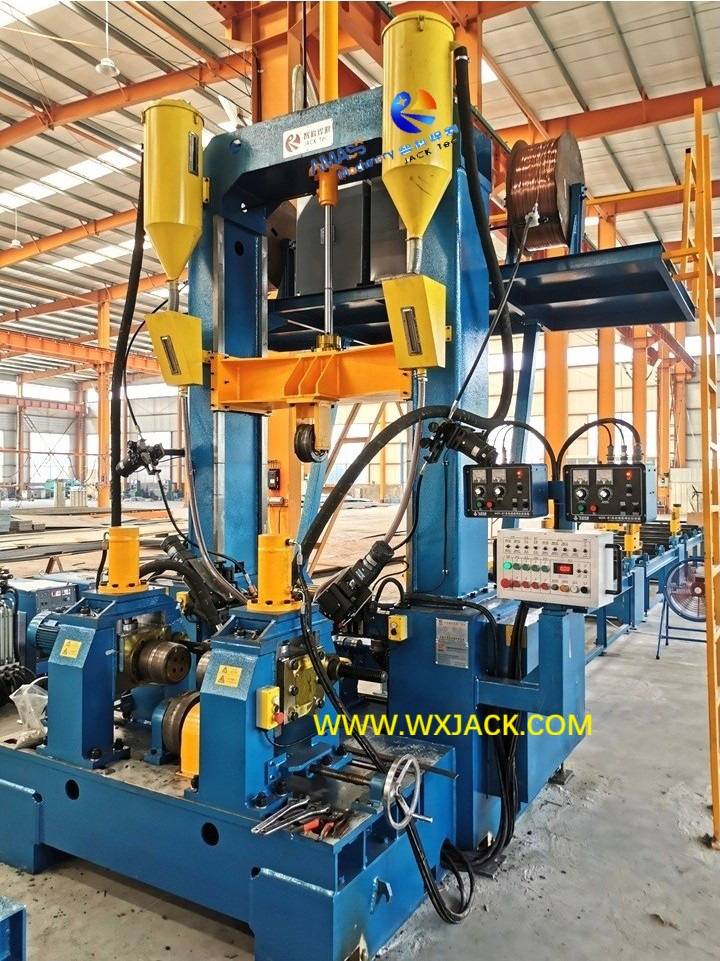

Сборка двутавровой балки, сварка, правка, интегральная машина1.Сводка по моделям PHJ «Три в одном станке для изготовления двутавровых балок»:

1) Готовая заготовка из моделей PHJ Сборка двутавровой балки, сварка, правка, интегральная машина:

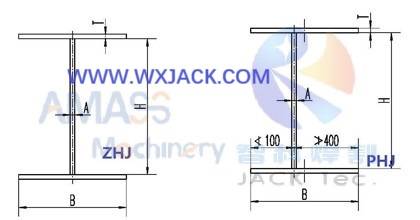

На приведенном ниже рисунке дается пояснение характеристик двутавровых балок моделей PHJ. Вертикальный сварочный аппарат двутавровых балок: как симметричный, так и асимметричный, что относится к соотношению между полками и стенкой;

Рис. 1 Машина для сварки двутавровых балок «три в одном»



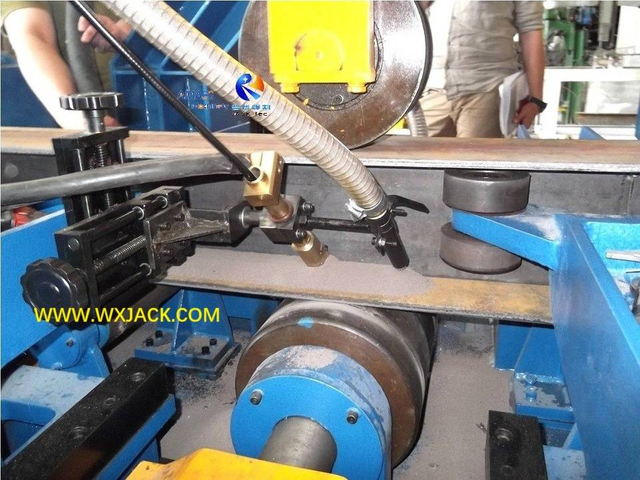

2) Техника сварки, применяемая в моделях PHJ для сборки двутавровой балки, сварки, правки, интегральной машины:

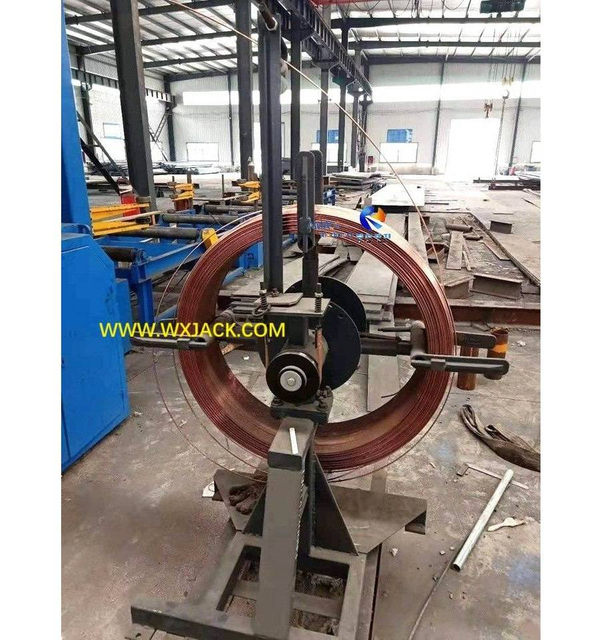

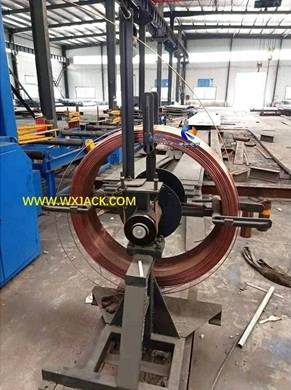

Серия PHJ три в одном Сварка сборки двутавровой балки Выпрямление Интегральная машина использует дуговую сварку под флюсом с большим током автоматического управления в плоском положении.В процессе используются сплошная проволока и сварочный флюс;



3) Способ сборки в моделях PHJ Сборка двутавровой балки, сварка, правка, интегральная машина:

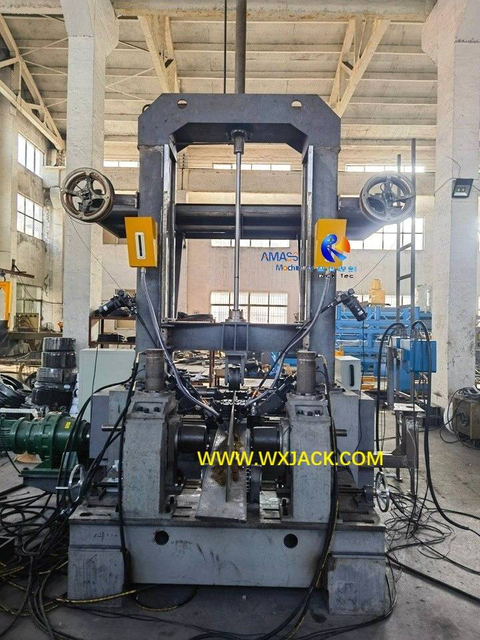

a) В этом основное различие между PHJ и ZHJ Сборка двутавровых балок, сварка, правка, интегральная машина: В моделях PHJ подгонка фланцев со стенкой осуществляется полуавтоматически: первая сторона приводится в действие масляными цилиндрами, а другая сторона толкается вручную с помощью маховика;
b) Это необходимо для асимметричной сборки в вертикальном сварочном аппарате для двутавровых балок;



4) Стандартные модели станков для изготовления двутавровых балок серии PHJ «Три в одном»:

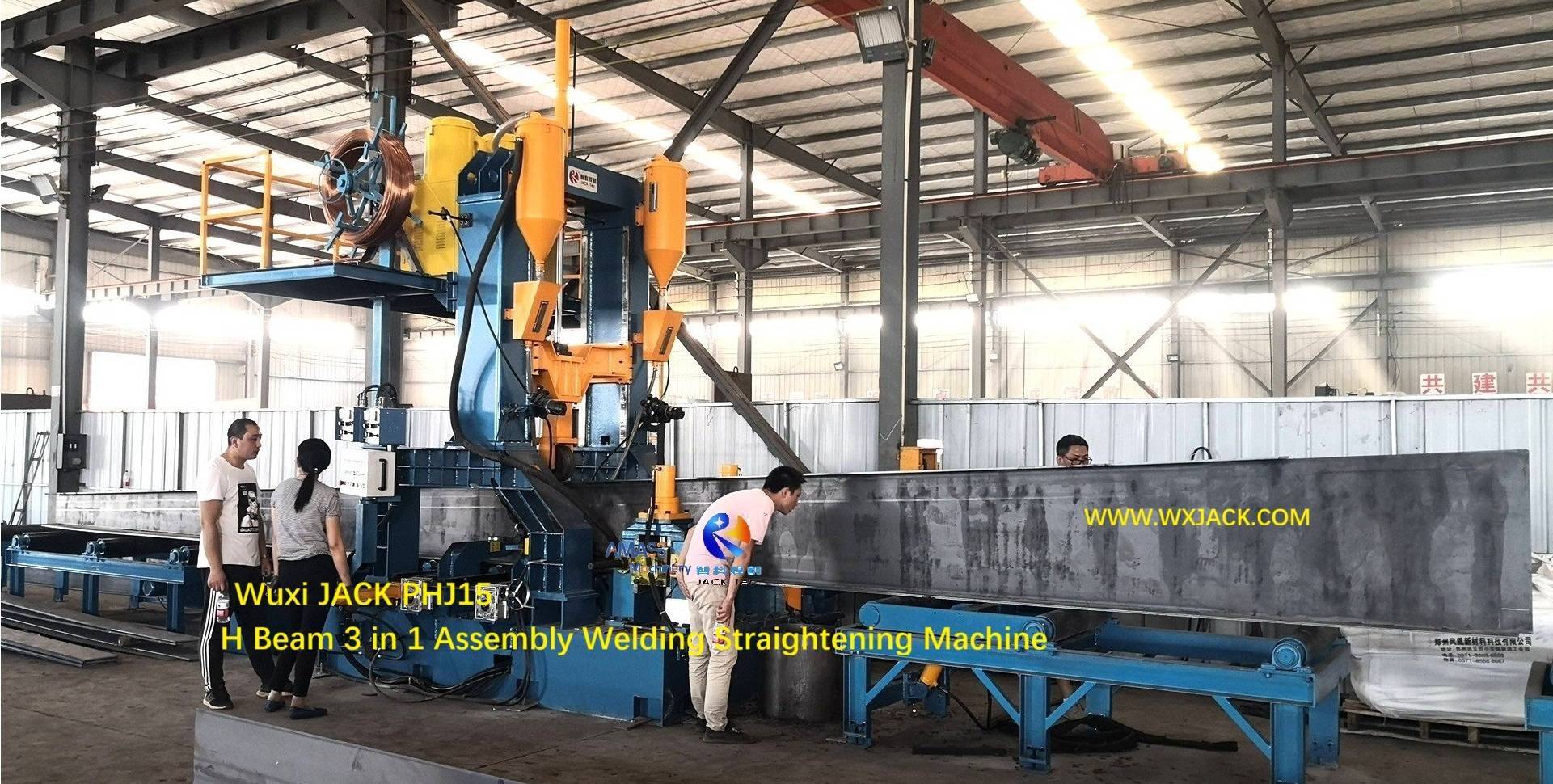

Основываясь на ожидаемой высоте стенки готовой тавровой и двутавровой балки, серия PHJ включает в себя три стандартные модели: PHJ15 , PHJ18 и PHJ20 Сборка двутавровой балки, сварка и правильная интегральная машина для производства двутавровых балок высотой 1500 мм/1800 мм/2000 мм соответственно.

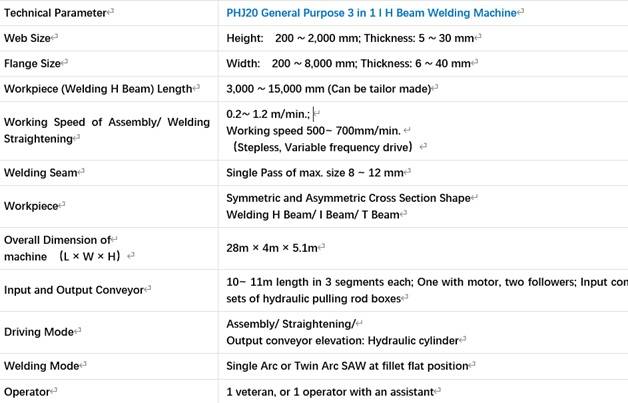

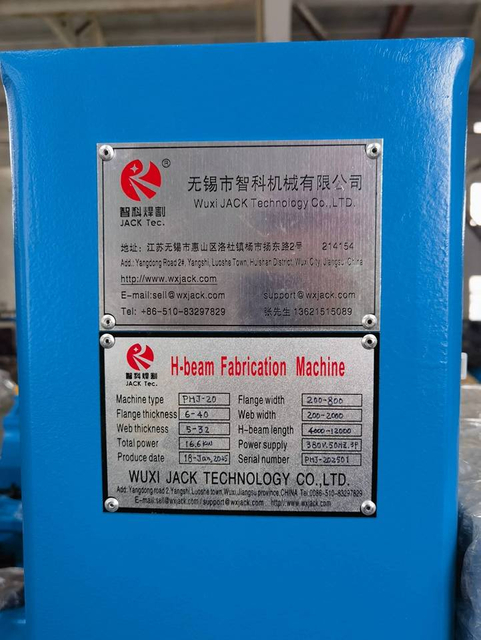

2. Технические параметры агрегата для сварки и правки двутавровых балок серии PHJ:

Стандартные модели
сварки и правки двутавровых балок
комплексной машины для
PHJ15/ PHJ18/ PHJ20
Сечение готовых элементов
конструкции
Симметричный и асимметричный
Диапазон высоты стенки готовых элементов
конструкции
200 ~ 1500/1800/2000 мм
Диапазон толщины стенки
готовых элементов конструкции
5 ~ 30 мм
Диапазон ширины полки элементов
готовой конструкции
200 ~ 800 мм
Диапазон толщины полки элементов
готовой конструкции
6 ~ 40 мм
Диапазон длин готовых элементов
конструкции
3000 ~ 15000 мм
Режим сварки Однодуговая или двухдуговая SAW
Применимая скорость сварки 200 ~ 1200 мм/мин.
Однопроходный сварочный шов 6 ~ 12 мм
Входной и выходной конвейер Общая длина 11 м, в 3
сегментах соответственно
Спецификация гидравлической системы Двигатель масляного насоса мощностью 4,4 кВт,
рабочее давление 6–8 МПа

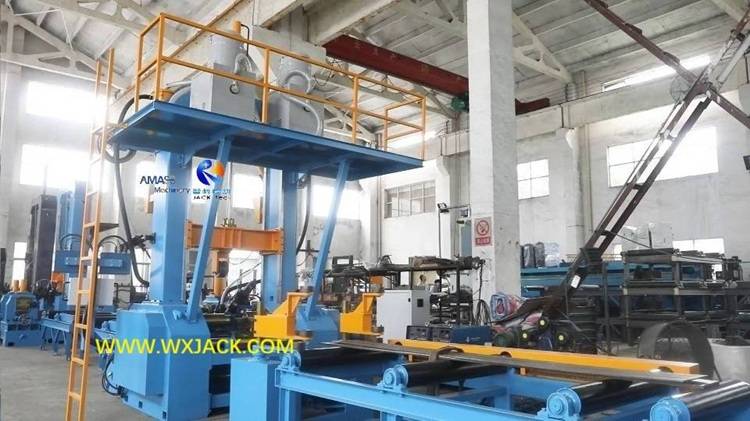

2. Сварочно-выпрямительный сборочный станок двутавровой балки серии ZHJ

Подробнее >>

1. Сводная информация о модели ZHJ для сборки двутавровых балок, сварки, правки, интегральной машины:

1) Готовая заготовка из моделей ZHJ «Три в одном станке для изготовления двутавровых балок»:

а) Сборка двутавровых балок серии ZHJ, сварка и правка, интегральная машина является более поздним продуктом после PHJ.Причина этого в том, что при практическом использовании симметричное поперечное сечение H Beam T Beam занимает большую часть потребляемого объема;
б) По этой причине мы разработали этот объем вертикального сварочного аппарата для двутавровых балок, чтобы уделять больше внимания и повысить эффективность производства элементов стальных конструкций для клиентов.Пожалуйста, ознакомьтесь с продуктом « PHJ ZHJ Light Duty Three in One W Beam Fabrication Machine » для получения дополнительной информации;



2) Техника сварки, применяемая в моделях ZHJ для сборки двутавровых балок, сварки, правки, интегральной машины:

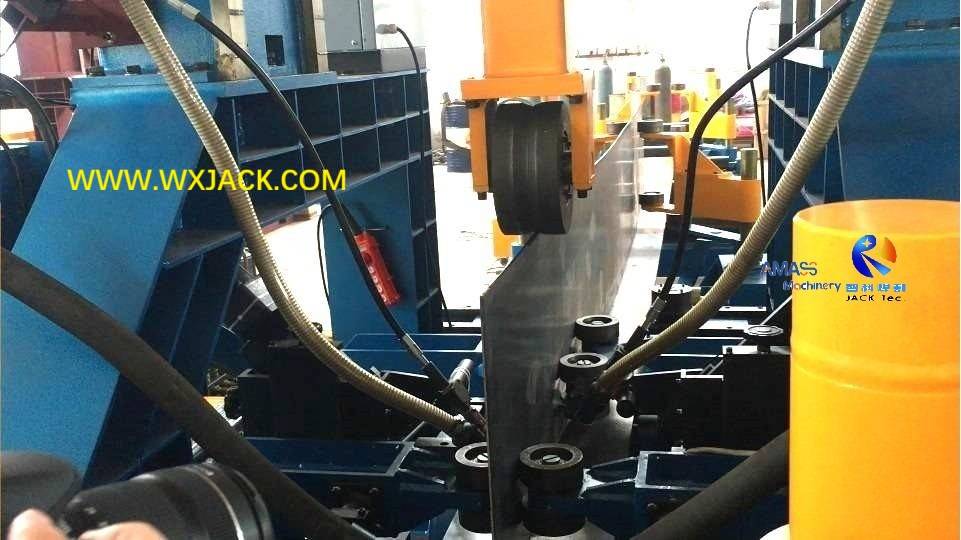

a) Серия ZHJ три в одном Сварочная машина для правки двутавровых балок в сборе также использует дуговую сварку под флюсом в плоском положении в качестве режима сварки, один проход для каждого времени изготовления;
b) Это также является причиной того, что сварочный шов, полученный от этого вертикального аппарата для сварки двутавровых балок, меньше, чем у аппарата для сварки двутавровых балок LHA/LHC/LHZ , который выполняет дуговую сварку под флюсом под 45° в несколько проходов;



3) Стиль сборки в моделях ZHJ Сборка двутавровой балки, сварка, правка, интегральная машина:

В станке для изготовления двутавровых балок серии ZHJ «Три в одном» установка фланцев со стенкой происходит полностью автоматически и с более высокой скоростью: гидравлический привод с обеих сторон синхронизирован с ходовым винтом;

4) Стандартные модели серии ZHJ «Три в одном станке для изготовления двутавровых балок»:

Машина для изготовления двутавровых балок серии ZHJ «Три в одном» имеет три стандартные модели: ZHJ8015 , ZHJ8018 и ZHJ8020 Сборка двутавровых балок, сварка и правильная интегральная машина.



2. Технические параметры машины для сварки и правки двутавровых балок серии ZHJ:

Стандартные модели комплексной
балок
сварки и правки двутавровых
машины для
ЖДЖ8015/ ЖДЖ8018/ ЖДЖ8020
Сечение готовых элементов
конструкции
Только симметричное поперечное сечение
Диапазон высоты стенки
готовых элементов
конструкции
200 ~ 1500/1800/2000 мм
Диапазон толщины стенки
готовых элементов конструкции
6 ~ 32 мм
Диапазон ширины полки элементов
готовой конструкции
150 ~ 750 мм
Диапазон толщины полки элементов
готовой конструкции
6 ~ 40 мм
Диапазон длин готовых элементов
конструкции
3000 ~ 15000 мм
Режим сварки Однодуговая или двухдуговая SAW
Применимая скорость сварки 200 ~ 1200 мм/мин.
Однопроходный сварочный шов 6 ~ 12 мм
Входной и выходной конвейер Общая длина 11 м, в 3
сегментах соответственно
гидравлической системы
Спецификация
Двигатель масляного насоса мощностью 4,4 кВт,
рабочее давление 6–8 МПа

3. Легкая сборка двутавровой балки, сварка, выпрямление интегральной машины

Подробнее >>

1. Резюме по легкому режиму сборки двутавровой балки, сварке и выпрямлению интегральной машины:

1) Готовая заготовка на станке для изготовления двутавровых балок «три в одном»:

Ниже набросок от руки показывает один из примеров двутавровой балки, которая, как ожидается, будет производиться с помощью вертикального сварочного аппарата для двутавровых балок для легких условий эксплуатации: он имеет фланец, а толщина стенки вдвое меньше, чем у вертикального сварочного аппарата для двутавровых балок серий PHJ и ZHJ, от 15 мм до 20 мм.;

Рис. Машина для сварки двутавровых балок со встроенной функцией облегченного режима работы



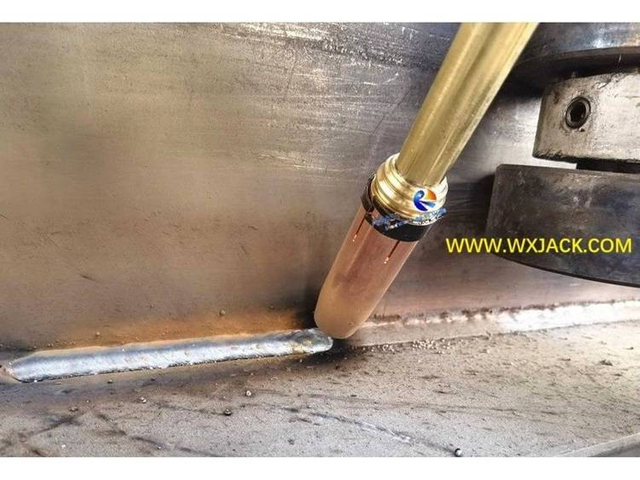

2) Техника сварки, применяемая в легкой сборке двутавровой балки, сварке и выпрямлении интегральной машины:

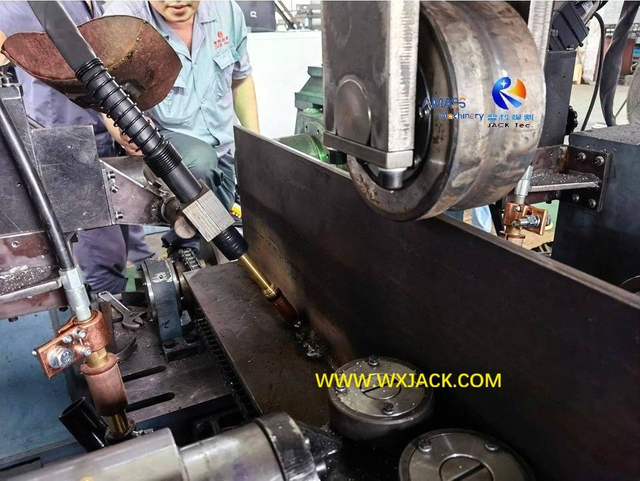

Чтобы адаптироваться к изготовлению вышеупомянутой тонкой двутавровой балки, оригинальная дуговая сварка под флюсом с большим током в PHJ и ZHJ Сварочно-выправочная сборочная машина для двутавровой балки больше не применима.Вместо этого машина для легких условий эксплуатации использует с защитой от угарного газа.2 сварку GMAW ;

3) Стиль сборки в легкой сборке двутавровой балки, сварке, выпрямлении, интегральной машине:

Этот функциональный блок работает точно так же, как вертикальный сварочный аппарат двутавровой балки серии ZHJ;



4) Стандартные модели легкой машины для изготовления двутавровых балок «три в одном»:

Строго говоря, легкая сборочная двутавровая балка, сварка и правильная интегральная машина, представляет собой специально изготовленный продукт, основанный на потребительском спросе.До сих пор одной из часто выбираемых моделей является ZHJ5010..



2. Технические параметры маломощного сварочно-рихтовочного агрегата двутавровой балки:

Модель Пример легкого
режима сборки двутавровой балки, сварки, выпрямления, интегральной машины
ZHJ5010
Сечение готовых элементов
конструкции
Только симметричное поперечное сечение
Диапазон высоты стенки
готовых элементов конструкции
160 ~ 1000 мм
Диапазон толщины стенки
готовых элементов конструкции
6 ~ 16 мм
Диапазон ширины полки элементов
готовой конструкции
80 ~ 500 мм
Диапазон толщины полки элементов
готовой конструкции
6 ~ 20 мм
Диапазон длин готовых элементов
конструкции
3000 ~ 20000 мм
Режим сварки CO 2 GMAW
Применимая скорость сварки 200 ~ 2000 мм/мин.
Входной и выходной конвейер Общая длина 16 м,
в 4 сегментах соответственно
гидравлической системы
Спецификация
Двигатель масляного насоса мощностью 4,4 кВт,
рабочее давление 6–8 МПа

Применение и сопутствующее оборудование Wuxi JACK Сборка двутавровых балок, сварка, правильная интегральная машина

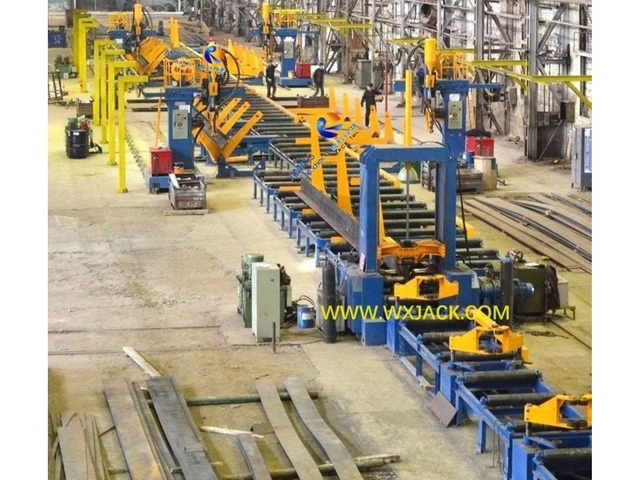

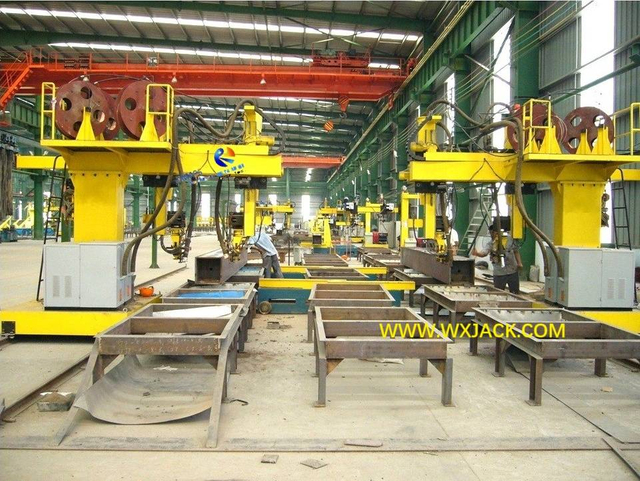

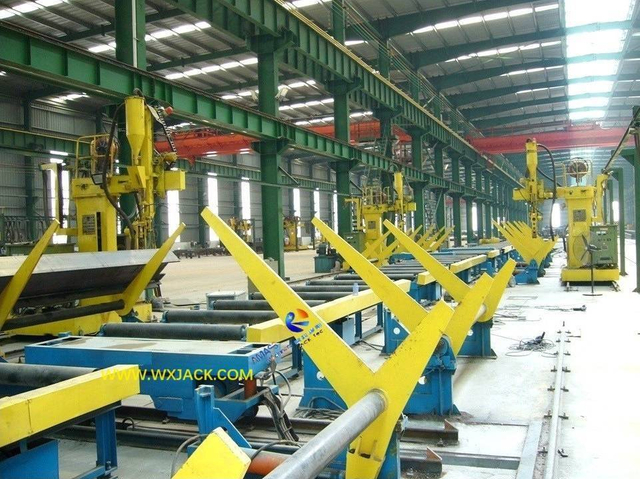

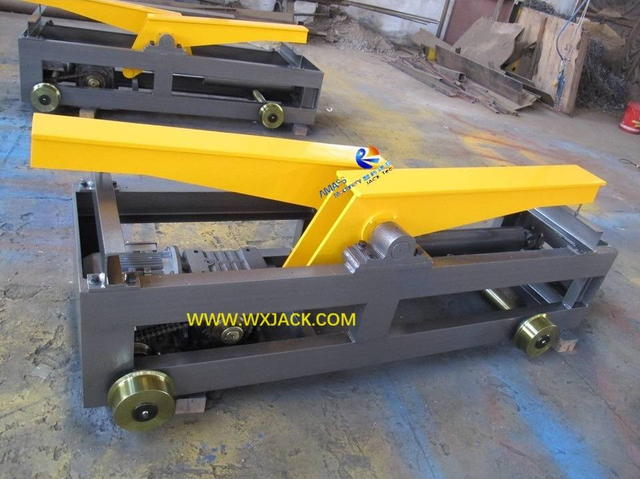

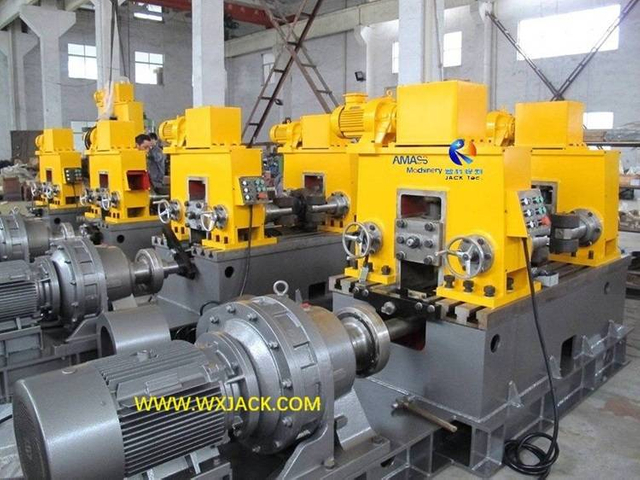

1. Работа вместе с линией производства двутавровых балок , включая автоматическую машину для производства двутавровых балок , машину для сборки двутавровых балок и машину для сварки прихватками , а также портальную сварочную машину двутавровых балок LHA/LHC/LHT и машину для правки фланцев двутавровых для балок вместе с Оборудование для переворачивания элементов конструкции, серии PHJ и ZHJ «Три в одном станке для изготовления двутавровых балок» установило основное оборудование для производства сварки двутавровых балок, двутавровых балок, двутавровых балок для клиентов;

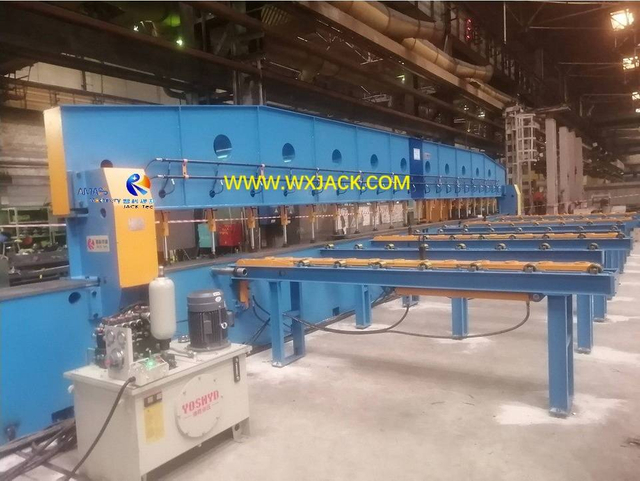

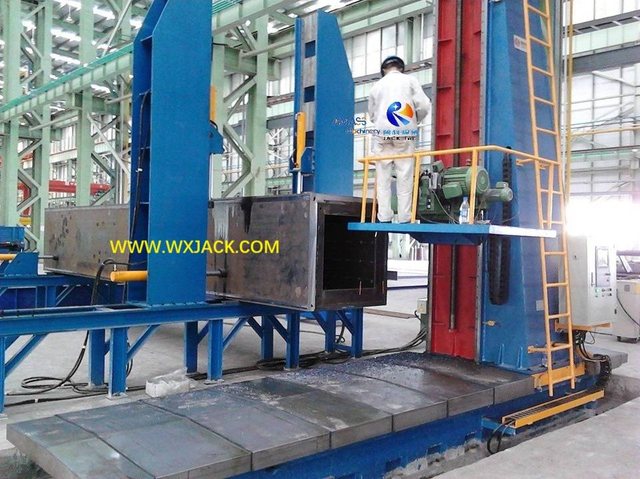

2. Исходя из этого, фрезерный станок для торцевой поверхности балки серии DX незаменим для торцевой полировки готовых рабочих деталей на следующем этапе строительства стальной конструкции.

Машина для сварки двутавровых балок «три в одном»
01

Аппарат для сварки двутавровых балок с интегрированной функцией
02

Сварочный аппарат двутавровой балки со встроенной функцией
03

Другие серии продукции Wuxi JACK, помимо машины для сварки и правки двутавровых балок

Сборка двутавровой балки Сварка Выпрямление Цельная машина Блоги

Дом

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
