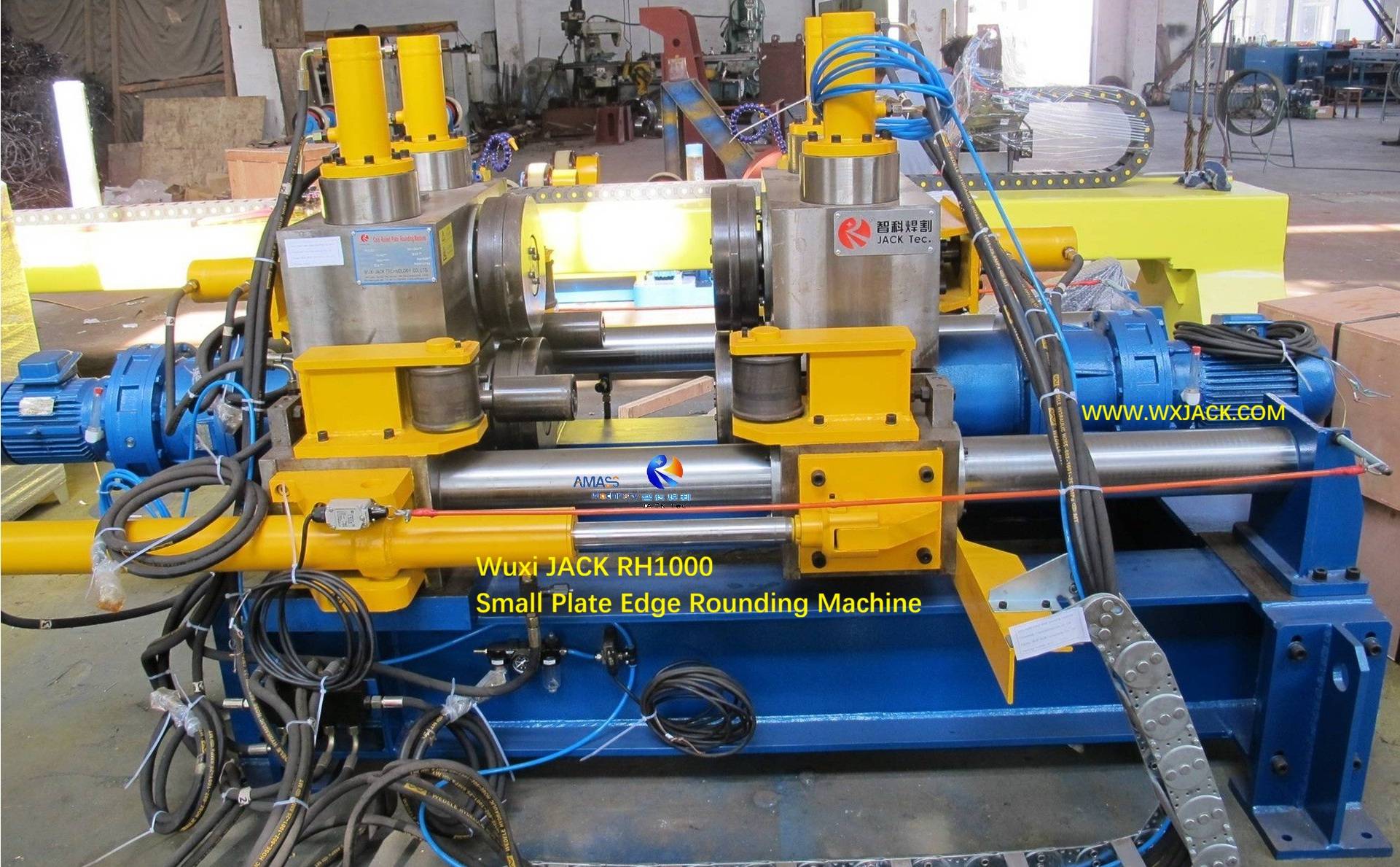

1 Small Plate Edge Rounding Machine 20 IMG_9989

Станок для закругления кромок полок Wuxi JACK для небольших пластин и балок IH,

Обеспечить наилучшую адгезию покрытия к стальным заготовкам.

Использование и применение станка для закругления кромок и фланцев двутавровой балки

1. Заготовки станков для закругления кромок небольших моделей:

1) Функция: Как следует из названия, этот станок предназначен для обрезки, притупления, удаления заусенцев и закругления кромок:
a) Длинных стальных пластин небольшой ширины: ( Рис.1 )

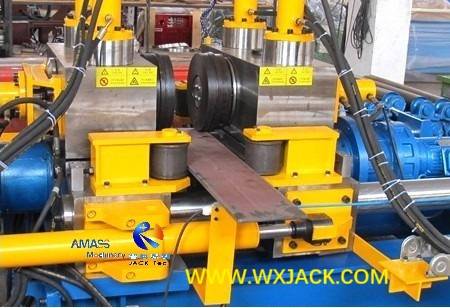

Рис.1 Станок для закругления кромок небольших листов 11 IMG_6475

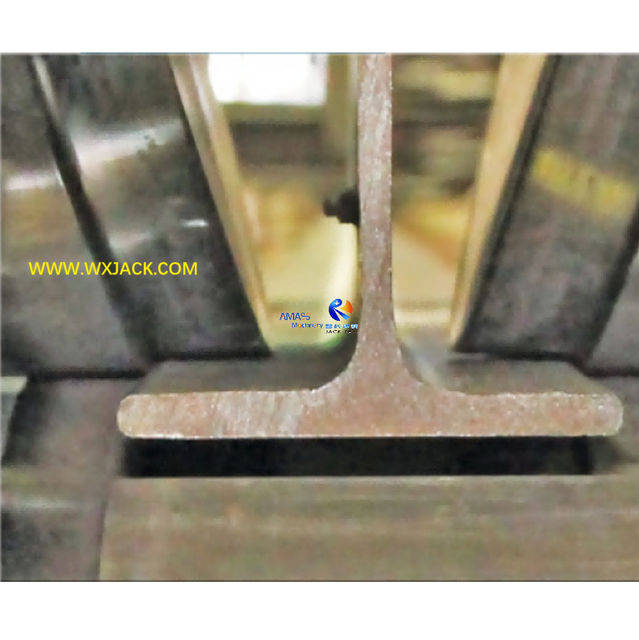

б) Полка двутавровой балки: ( Рис.2 )

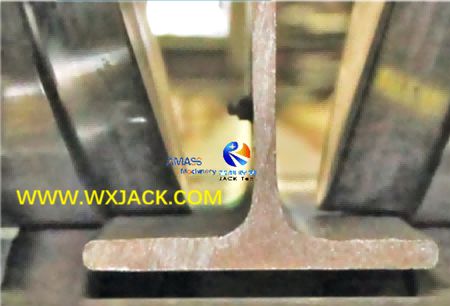

Рис.2 Станок для закругления кромок полок двутавровой балки 2

2) Характеристики заготовок станка для закругления кромок IH балок и небольших листов:

а) Наибольшая ширина стальных пластин и фланца составляет 1000 мм. В практических условиях обычная видимая ширина находится в диапазоне 200–800 мм;
б) Толщина стальной пластины находится в диапазоне 8–40 мм;
в) Длина от 1000 мм до 12 000 мм и может быть больше по желанию клиента:

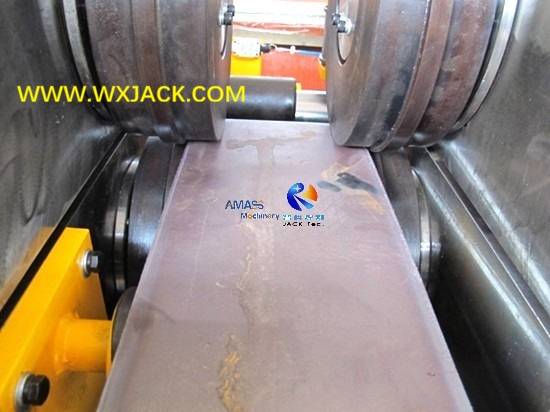

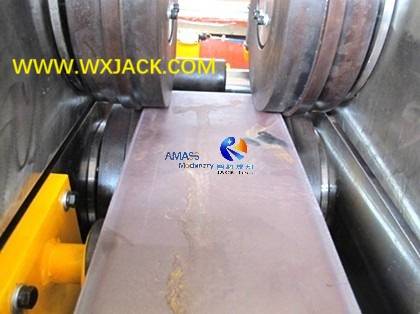

Крупный план рабочего момента машины для закругления кромок пластин Wuxi JACK Small: ( Рис.3 )

Рис.3 Станок для закругления кромок 11 IMG_6479

2. Почему заготовки следует обрезать на станке для закругления кромок стальных пластин и двутавровых балок:

1) Окружающая среда с высокой влажностью для эксплуатации машин:
когда машины, конструкции или проекты планируется или предполагается применять и строить в суровых условиях, например, на открытом воздухе, на берегу моря, в море, реке и озере, где ветровая и дождевая эрозия, пар и пар неизбежны и часты, требования к адгезионной способности покрытий и красок на этих конструкциях машин и проектов должны быть соответственно повышены, характеристики окраски должны быть прочными и долговечными;

2) Эффективные меры, принятые с помощью станка для закругления кромок полок малой пластины и двутавровой балки:

a) Одним из решений, которое необходимо для производства и строительства этих машин и проектов, является обрезка кромок заготовок под закругленные углы от R2,0 мм до R3,0 мм , обычно R2,5 мм , что значительно повышает адгезионную способность окраски и покрытия стальных пластин и кромок фланцев двутавровых балок;
б) Для этой цели станок для обрезки и закругления кромок является очень важным и необходимым оборудованием для выполнения обрезки заготовок;

3. Особенности эксплуатации и основная конструкция станка для закругления фланцев двутавровой балки и небольших кромок пластин:

1) Широкое использование: модели RH1000 и RH800 являются наиболее продаваемыми продуктами серии RH для закругления кромок , ориентированных на разделение стальных пластин небольшой ширины и фланцев двутавровых балок;
2) Разница в конструкции: Благодаря небольшой ширине заготовок нет необходимости устанавливать прижимные ролики, направленные вниз, в рабочей зоне станка при закруглении кромок. В этом критическая разница между маленькими моделями (RH800, RH1000) и большими моделями (RH1500, RH2000, RH2500, RH3000). Станок для закругления кромок больших стальных листов : прижимные ролики предназначены для поддержания плоскостности поверхности стальных листов большой ширины во время операции скругления кромок, ширина которых достигает 3000 мм:

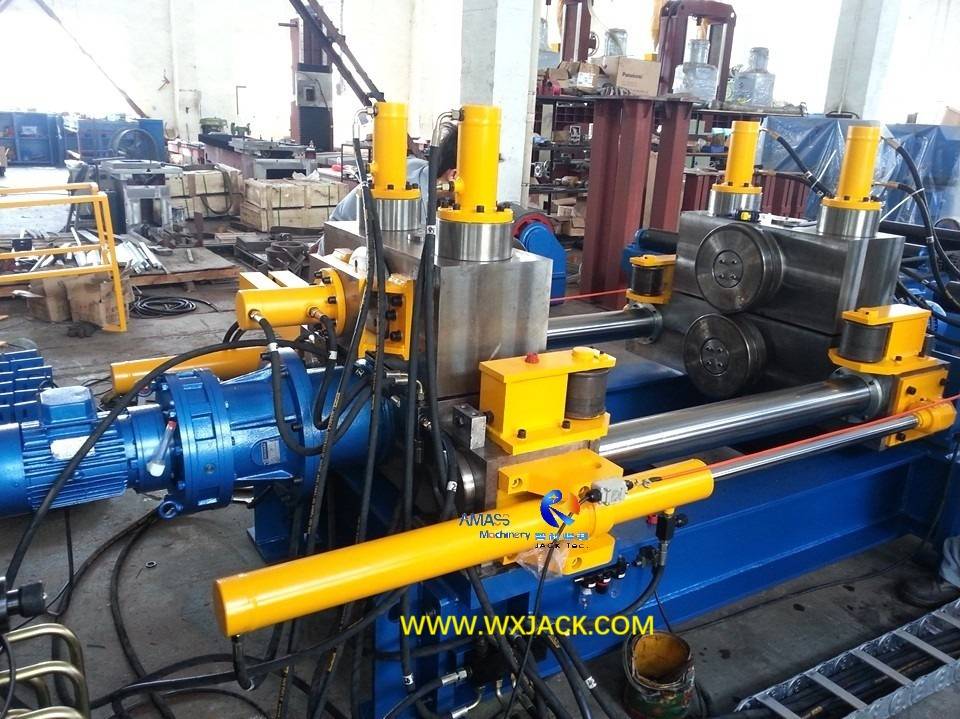

а) Механическая рама и центральная рабочая зона Wuxi JACK Малый станок для закругления кромок листов моделей RH800 и RH1000 : ( Рис.4 )

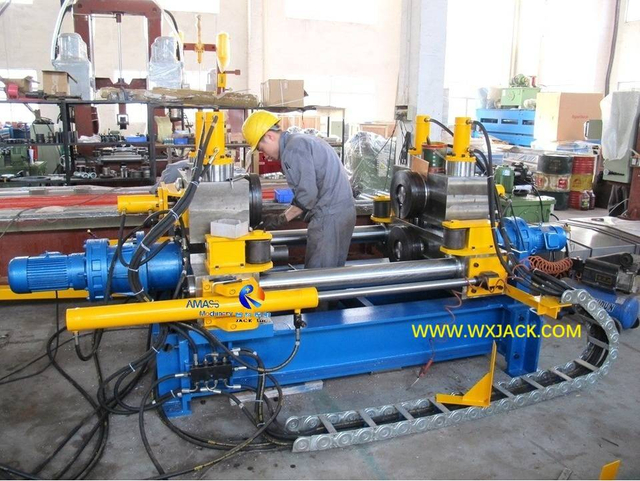

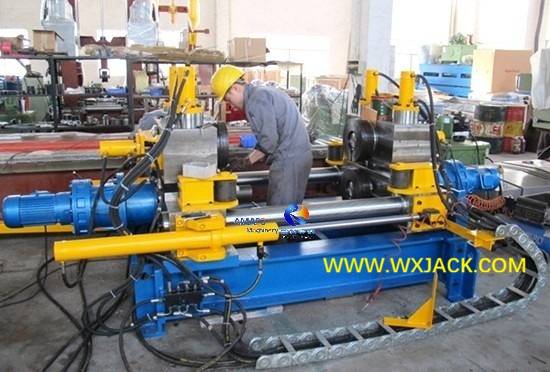

Рис. 4. Станок для закругления кромок небольших листов 11 IMG_6472

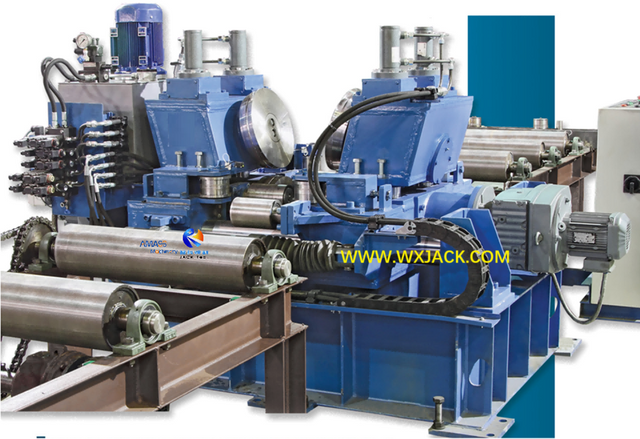

б) Станок для закругления кромок фланцев H-образной балки Wuxi JACK RH800 , модель I : ( Рис.5 )

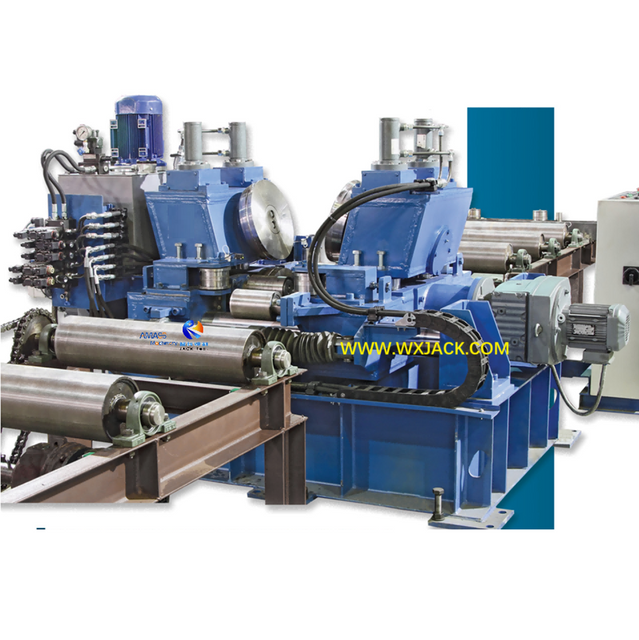

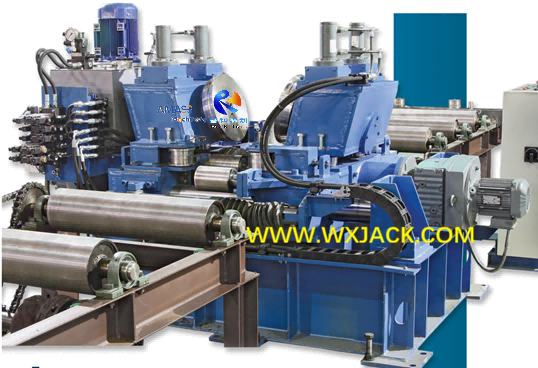

Рис.5 Станок для закругления кромок полок двутавровой балки 1

в) Перед доставкой заказчик прошел FAT ( заводское приемочное испытание ) на станке для закругления кромок стальных листов модели Wuxi JACK RH3000 : ( Рис.6 ).

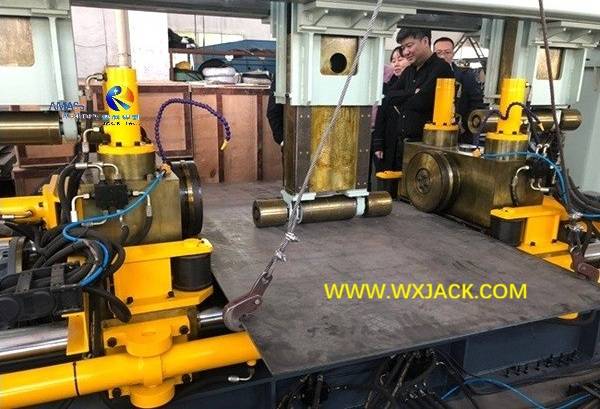

Рис.6 Станок для закругления кромок больших листов 10 IMG_3299

4. Конструкция станка для закругления кромок полок небольших листов и двутавровых балок:

1) Из-за этой разницы в применении малые модели RH800 и RH1000 не нуждаются в сложной механической конструкции коробчатой ​​рамы , как в случае с машинами больших моделей RH1500–RH3000. Только механическое основание основной рамы малой высоты с открытой конструкцией может выполнить задачу высококачественной и высокоскоростной обрезки кромок на заготовке;
2) Сильные стороны: Таким образом, небольшие модели стальных пластин RH1000 и RH800 и станок для закругления кромок балок IH обладают преимуществами компактного размера, простоты установки, перемещения и удобства эксплуатации.

Станок для закругления кромок Wuxi JACK: цепочка создания стоимости от заказа до доставки малых и больших моделей

Достижения в бизнесе: С момента запуска компании Wuxi JACK тремя старшими инженерами в марте 2009 года до сегодняшнего дня, март 2026 года, 17 лет пути стали свидетелями поставки нескольких тысяч комплектов машин и оборудования клиентам по всему миру, обслуживания сварки, резки, стальных конструкций, судостроения... Включая не только популярное отдельное оборудование - машины для сварки двутавровых балок 3 в 1 и группу машин производственной линии для сварки двутавровых балок , но и нишевый продукт Станок для закругления кромок, охватывающий всю линейку моделей станков, включая RH800 и RH1000 для обработки небольших стальных листов и двутавровых балок, а также для больших стальных листов:

1. Станок для закругления кромок небольших листов модели RH1000:

Сборка станка после покраски в мастерской Wuxi JACK

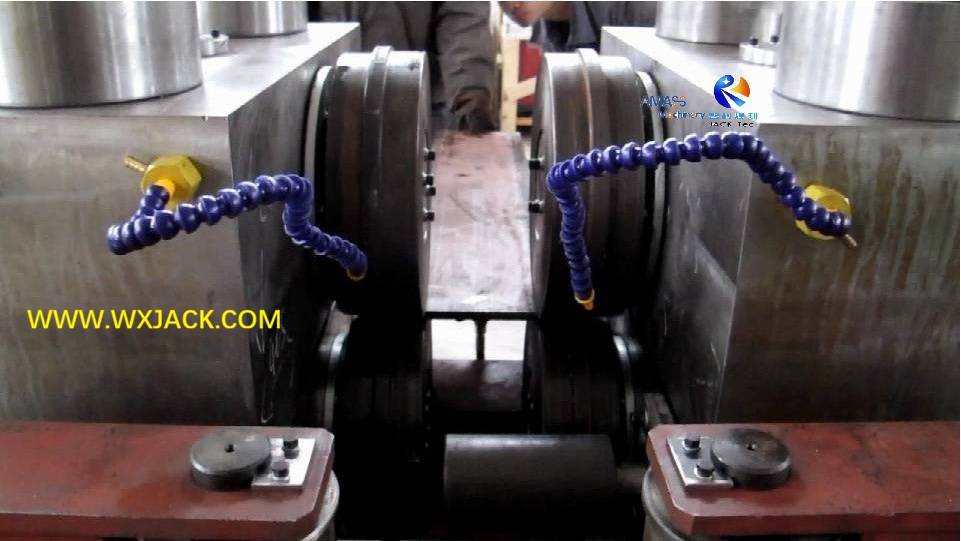

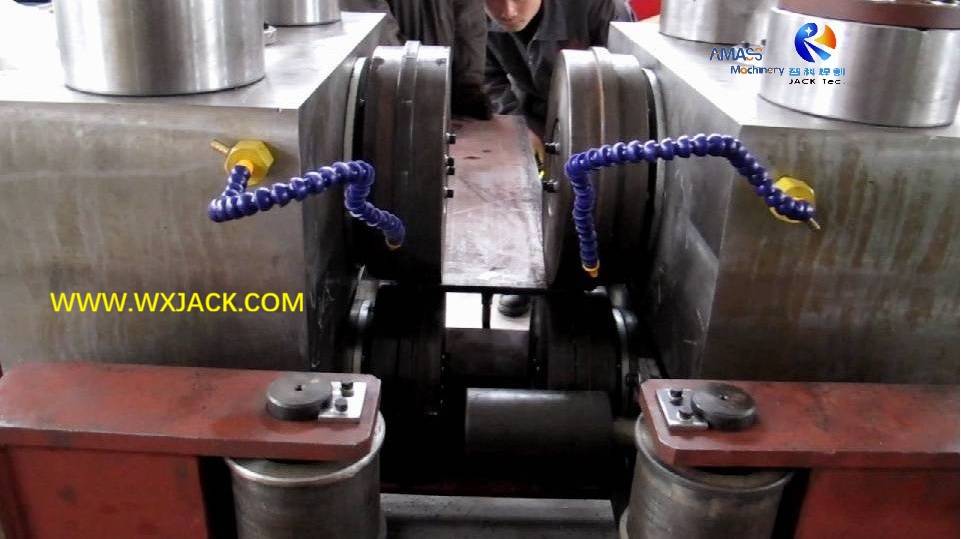

Испытание производительности скругления кромок на узкой стальной пластине

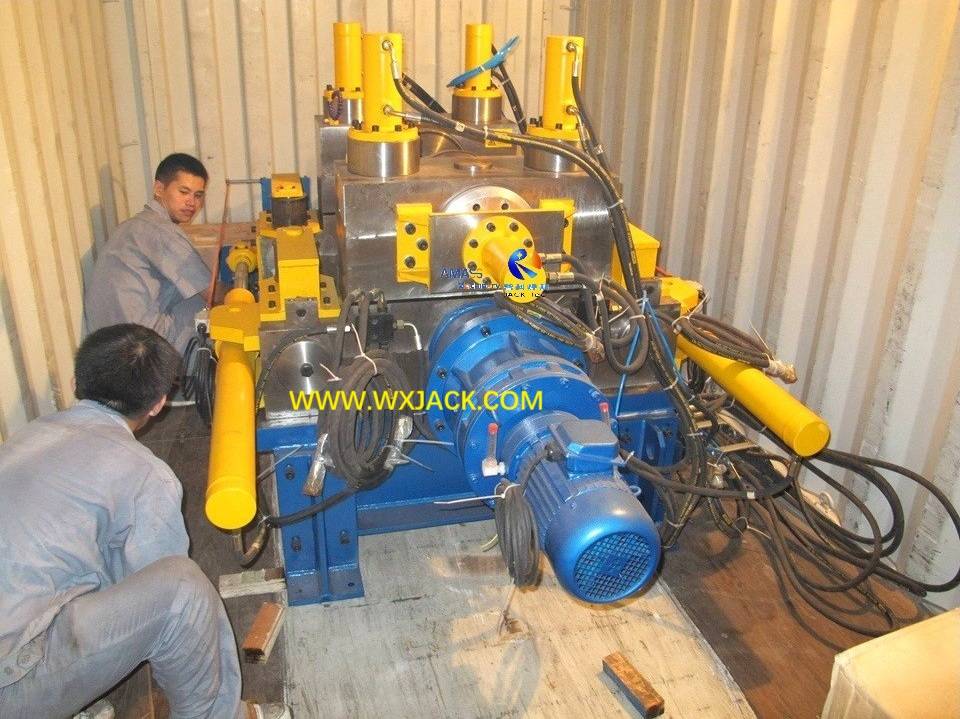

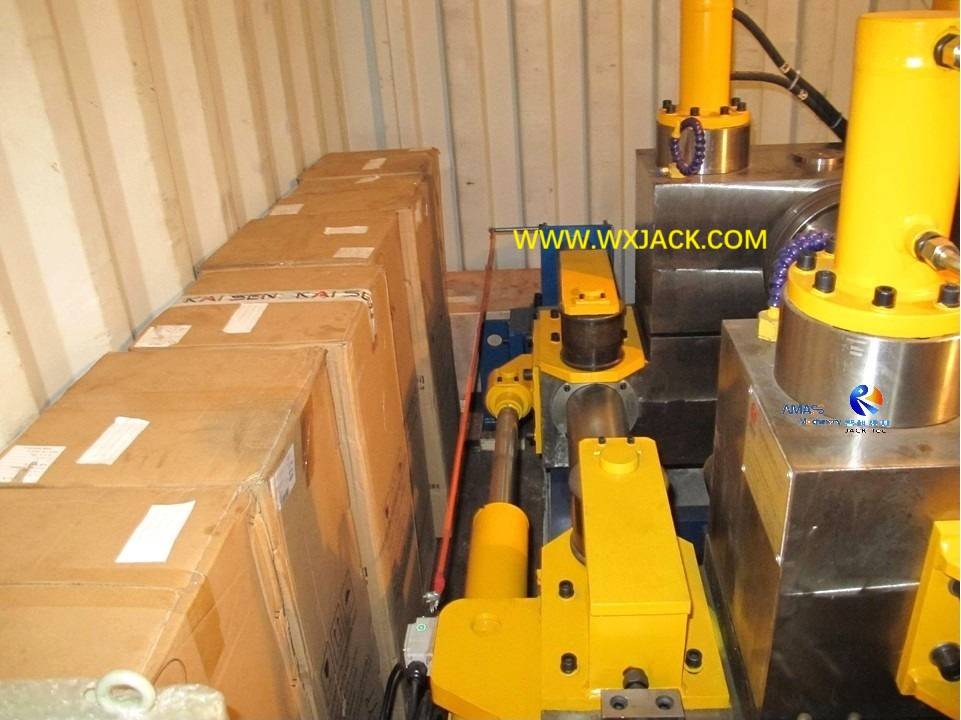

Загрузка машины модели RH1000 в контейнер 20GP для восточноевропейского клиента
Вид с близкого расстояния на масляные цилиндры модели RH1000.

2. Станок для закругления кромок полок балок RH800, модель IH:

Небольшая производственная линия по закруглению кромок фланцев двутавровой балки с поворотной машиной цепного типа на 180° на конвейере для переворота двутавровой балки.

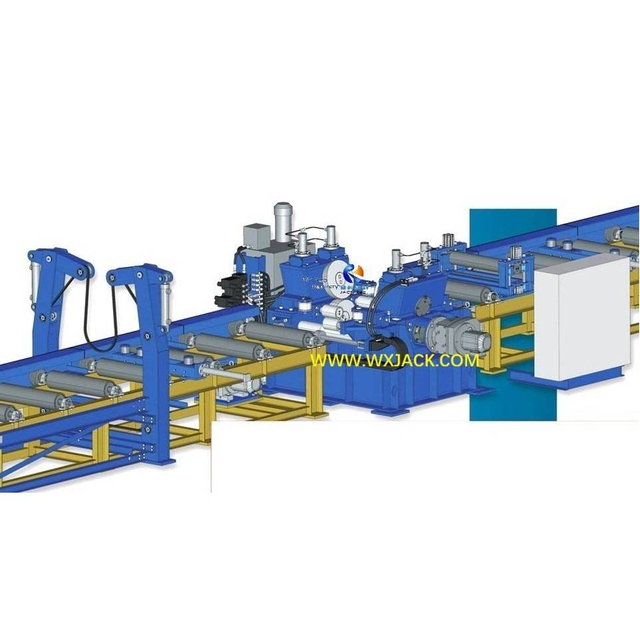

3-мерный дизайн на машине
Модель машины Wuxi JACK RH800 устанавливается на предприятии клиента
Крупный план момента закругления кромки полки двутавровой балки

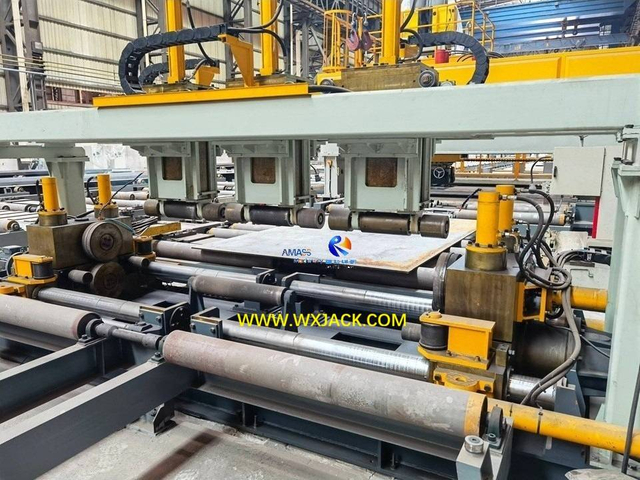

3. Станок для закругления кромок больших стальных листов от RH1500 до RH3000:

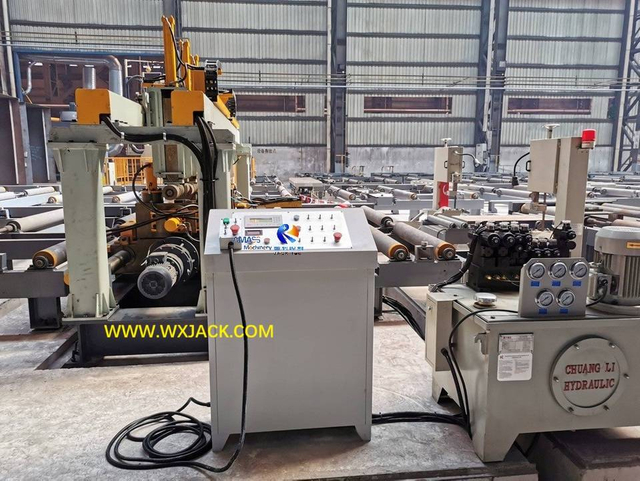

Вид сбоку на место установки модели Wuxi JACK RH3000 на объекте китайского заказчика: главная машина, конвейер, электрический щит управления, гидравлическая насосная станция.

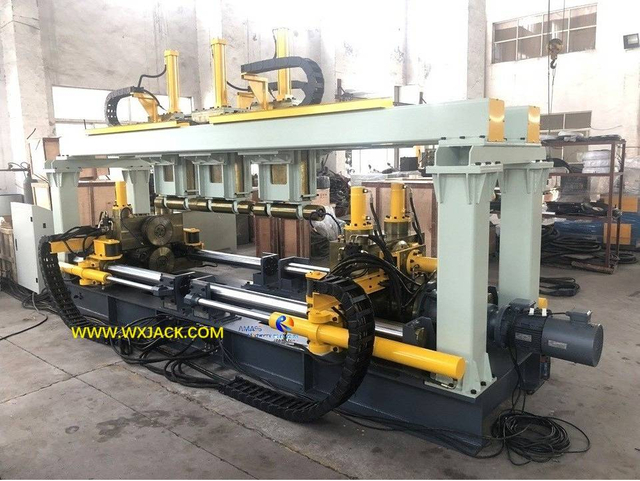

Собранная и покрашенная основная машина модели RH2500 в мастерской Wuxi JACK.
2 комплекта модели RH3000 проходят испытания производительности, при этом испытательный образец ( стальная пластина шириной 2500 мм ) загружается в основную раму в мастерской Wuxi JACK.

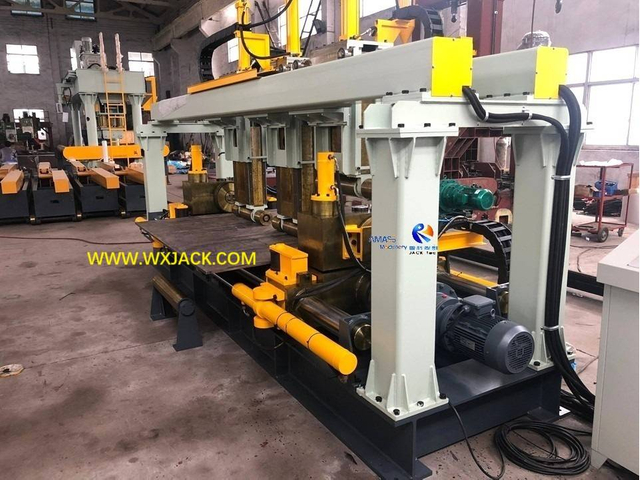

Вид с близкого расстояния на основную раму станка для закругления кромок модели Wuxi JACK RH3000 на заводе-заказчике в Китае, с куском большой стальной пластины шириной 3000 мм на конвейере.

Рабочие видеоролики станка для закругления кромок больших листов Wuxi JACK, полки двутавровой балки и малого станка для закругления кромок листов

Технические параметры станка для закругления кромок полок небольших пластин и двутавровых балок Wuxi JACK

Ниже приведены технические характеристики наших небольших стальных листов моделей RH800 и RH1000 и станка для закругления кромок фланцев IH-балок Для более подробной информации ознакомьтесь с другими разделами этой страницы: .
Нет. Параметр Ценить
Стальная пластина небольшой ширины H лучевой фланец
1 Ширина заготовки ( мм ) 100- 1000 100- 800
2 Толщина заготовки ( мм ) Один комплект роликов для закругления кромок 8- 14 мм ( R1,5 - R2,0 мм )
Еще один набор 14- 40 мм ( Р2,5 - Р3,0 мм )
3 Длина заготовки ( мм ) 1000-12000, возможно изготовление по индивидуальному заказу.
4 Подходящая минимальная высота стенки двутавровой балки ( мм ) Н/Д 300
5 Рабочая скорость скругления кромок Постоянная скорость 7200 мм/мин или 10-кратная регулировка с плавным управлением с помощью преобразователя переменного тока.
6 Давление сжатого воздуха для выдувания мусора 0,4- 0,6 МПа
7 Радиус закругления готовой кромки ( мм ) Один комплект роликов для закругления кромок R1,5– R2,0 мм
(для стальной пластины и полки двутавровой балки толщиной 8–14 мм )
Еще один набор R2,5–R3,0 мм
(для стальной пластины и полки двутавровой балки толщиной 14–40 мм )
8 Диаметр роликов для закругления кромок ( мм ) 296-300-320
9 Мощность гидравлической насосной станции ( кВт ) 4
10 Макс. и рабочее гидравлическое давление ( МПа ) 12/8-10
11 Длина роликового стола подающего и выходящего конвейера ( м ) 10 м для подачи и выгрузки соответственно , для макс. длина заготовки 12м.
12 Срок службы роликов для закругления кромок Для скругления кромок на общей длине 50 000 м ( зависит от предела текучести материала заготовки)
13 Ограничение наклона кромки заготовки Покажите, как показано ниже: ~!phoenix_varIMG36!~
14 Общая мощность станка для закругления кромок ( кВт ) Около 10,6


Принцип работы станка для закругления кромок двутавровых балок и фланцев Wuxi JACK

Темы: Здесь мы объясняем принцип работы моделей Wuxi JACK RH800 и RH1000 для обрезки фланцев / торцевых пластин двутавровой балки с трех точек зрения :
1) принцип закругления кромок;
2) Разная ориентация пары роликов для закругления кромок в верхнем положении на полке двутавровой балки по сравнению со стальной пластиной;
3) Дополнительные функции машины;
4) Основная механическая конструкция,
описанная ниже:

1. Способ работы на станке для закругления кромок стальных пластин и двутавровых фланцев моделей RH:

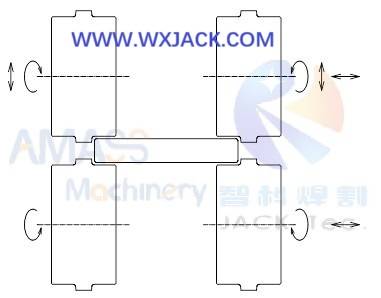

а) Эскиз конструкции общего принципа станка для закругления кромок: ( Рис.7 )

Рис.7 Станок для закругления кромок 18

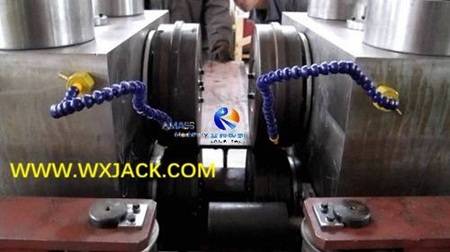

б) Закругление кромок на маленькой пластине при вводе машины в эксплуатацию: ( Рис.8 )

Рис. 8. Станок для закругления кромок небольших листов 23

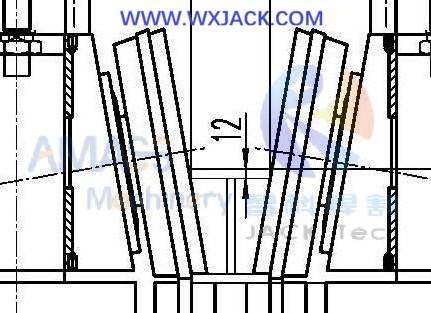

в) Расчетный эскиз ориентации роликов скругления кромки полки двутавровой балки : ( Рис.9 )

Рис.9 Станок для закругления кромок полок двутавровой балки 3

1) В двух словах это можно описать как « 4 точки, на которые действует сила », как показано на рисунках и фотографиях выше: в одной детали (стальная пластина и двутавровая балка) есть верхние и нижние, левые и правые, всего 4 края ;
2) Центральная зона: Соответственно, в рабочей зоне станка для закругления кромок имеется 4 ролика для закругления кромок. Эти 4 ролика для закругления кромок могут регулировать свое положение как по горизонтали, так и по вертикали, в зависимости от ширины и толщины заготовки;


3) Рабочая сила движущей силы на станке для закругления кромок малых листов и двутавровых фланцев серии Wuxi JACK RH:

a) Такая модуляция положения роликов для закругления кромок осуществляется с помощью гидравлических масляных цилиндров, учитывая большую силу, возникающую во время операции закругления кромок;
б) Развертывание: именно по этой причине мы видим так много частей масляных цилиндров, установленных в центральной рабочей зоне машины, установленных как в горизонтальной, так и в вертикальной ориентации. В общем, в одном комплекте станка для закругления кромок Wuxi JACK имеется всего 13 масляных цилиндров, выполняющих различные функции:
c) Различные гидравлические цилиндры в станках для закругления кромок моделей Wuxi JACK RH: ( Рис.10, 11 )

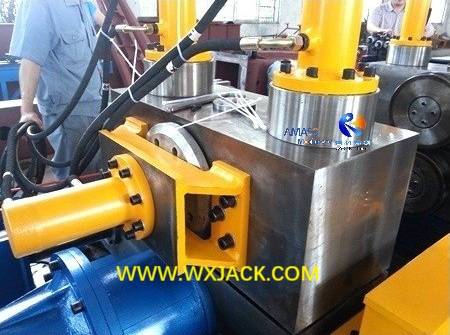

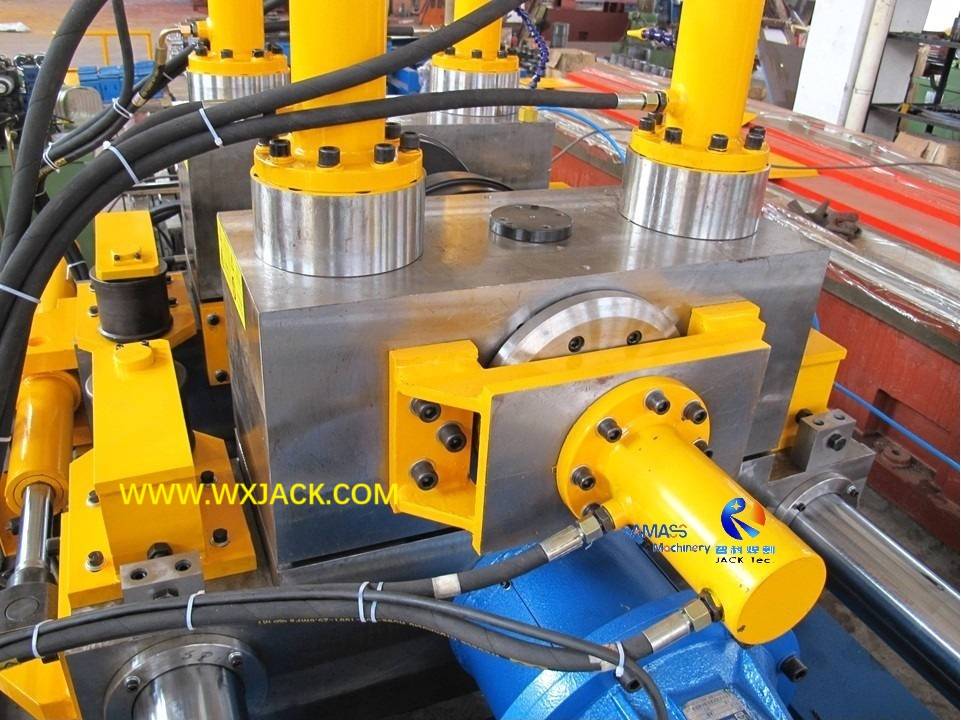

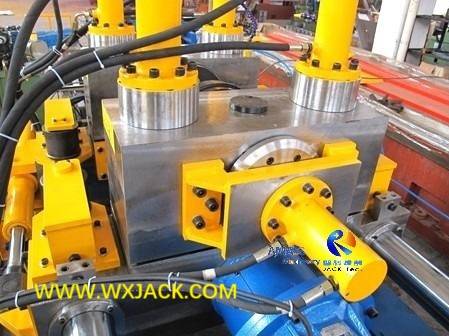

Рис.10 Станок для закругления кромок 13 IMG_6502 Рис.11 Станок для закругления кромок 14 20130731_142859

4) Станок с аналогичным принципом: это может напоминать вам машину для правки двутавровых балок с электроприводом и гидравлическим приводом , которая имеет аналогичную теорию правки, что и закругление кромок, но нацелена на разные аспекты заготовки (стальная пластина и двутавровая балка) и технологию процесса (закругление и выпрямление кромок);


2. Различная ориентация действующих роликов в полке двутавровой балки по сравнению с станком для закругления кромок малой пластины:

1) Что отличается: Как показано на рисунках 8 и 9, а также ниже, ориентация верхних пар роликов для закругления кромок немного отличается для фланца двутавровой балки по сравнению с состоянием скругления кромок на стальной пластине, что соответственно приводит к изменению механической конструкции машины. Показано ниже:
a) Наклонно расположенные верхние парные ролики для закругления кромок на полке двутавровой балки : ( Рис.12 )

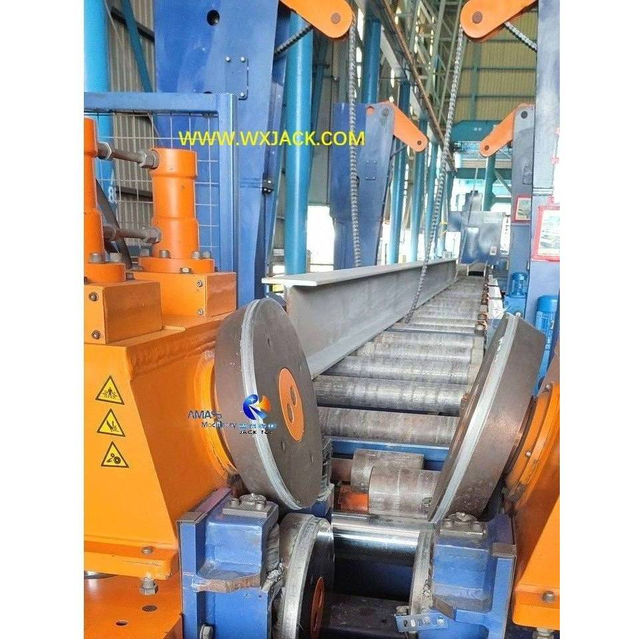

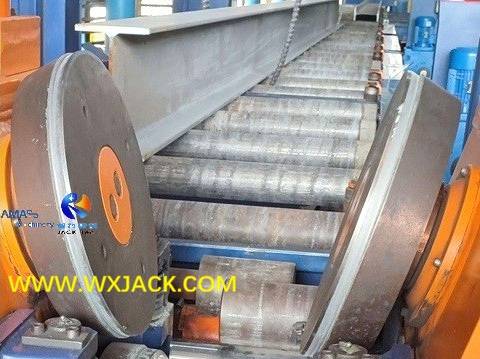

Рис.12 Станок для закругления кромок полок двутавровой балки 4

б) Пара роликов для закругления кромок вертикального позиционера на стальной пластине: ( Рис.13 )

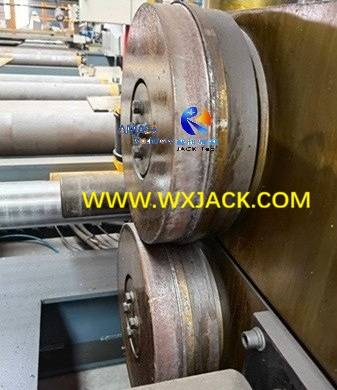

Рис.13 Станок для закругления кромок 30

2) Это связано с тем, что для фланцев двутавровой балки в одной двутавровой балке имеется 2 фланца. Два фланца ориентированы горизонтально и имеют ширину от 200 до 800 мм. При выполнении операции скругления кромки на нижней части фланца в полости скругления кромки должно быть достаточно места для размещения на верхнем фланце;
3) Для этой цели , на станке для закругления кромок двутавровых балок верхняя пара роликов для закругления кромок должна иметь угол наклона в угловом положении от 10° до 15° , в зависимости от минимального размера двутавровой балки;
4) Например , , в феврале 2026 года клиент из Сингапура вел переговоры с Wuxi JACK о станке для закругления кромок балок модели RH800 IH. Заказчик ожидал, что станок модели RH800 способен выполнять закругление кромок фланца двутавровой балки с минимальными размерами : ширина фланца 100 мм и толщина 6 мм . Для сравнения, в станке модели Wuxi JACK RH800 стандартной конструкции минимальный размер двутавровой балки составляет ширину полки 100 мм и толщину 8 мм. ;
5) Чтобы удовлетворить особые требования заказчика по обработке такой маленькой двутавровой балки, станок для закругления кромок двутавровых балок должен быть специально разработан: Угол наклона верхней пары роликов для закругления кромок должен быть увеличен с 10° до 15°, а сами ролики также должны быть немного меньше:

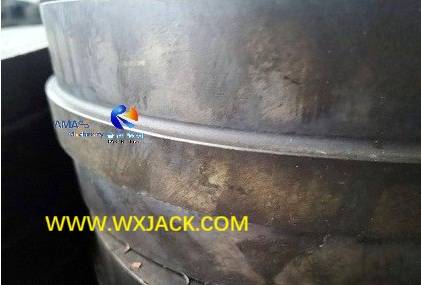

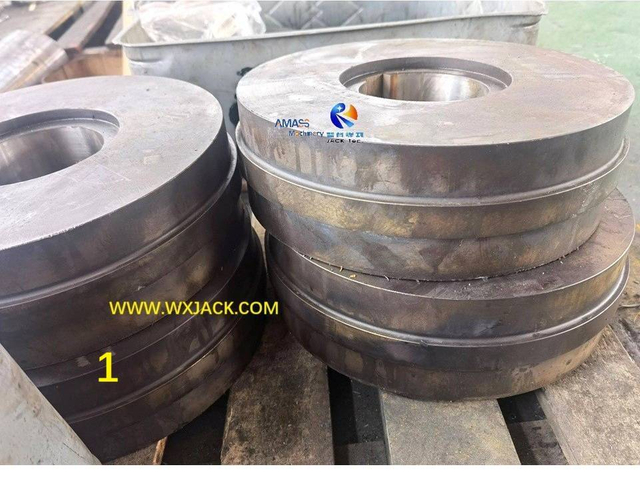

Обод Ролики для закругления кромок на станке для закругления кромок Wuxi JACK: ( Рис.14 )

Рис.14 Станок для закругления кромок 5 Закругляющий валик

6) Хотя в случае закругления кромок на стальной пластине , конструкция станка проще, чем у станка на двутавровой балке: во время работы нет необходимости оставлять место для верхней части заготовки. По этой причине верхняя пара роликов для закругления кромок полностью вертикальна, а конструкция полости для закругления кромок также проще.

Дополнительные функции станка для закругления кромок Wuxi JACK на стальной пластине и фланце двутавровой балки

Помимо основной функции скругления кромок, здесь необходимо представить и другие шаги:

1. Подача заготовки в станок для закругления кромок и из него:

1) Стальная пластина и двутавровая балка направляются вперед через станок для закругления кромок:

Сочетается эффект :

а) Синхронно вращаются 4 ролика для закругления кромок;
б) вращение роликов на рольгангах входных и выходных конвейеров;
По этой причине во время проектирования и проверки машины инженеры Wuxi JACK тщательно рассчитали и проверили , подтвердив параметры процесса:
а) линейную скорость вращения роликов для закругления кромок;
б) линейная скорость роликов конвейерных столов и, следовательно, скорость транспортировки заготовки;
Убедитесь, что эти два рабочих движения идеально и плавно сочетаются друг с другом;

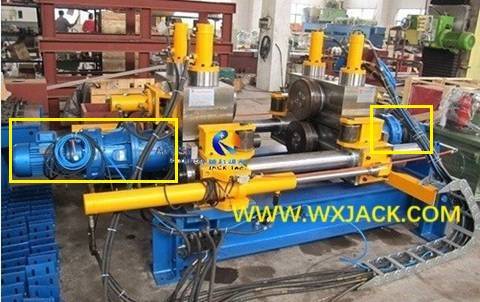

2) Источник привода при вращении на станке для закругления кромок:

а) На входе и выходе основного механического корпуса установлены мотор-редукторы, которые приводят в движение 2 ролика для закругления кромок, расположенных внизу; В этом процессе вращения 2 ролика для закругления кромок, расположенных сверху, также приводят во вращение за счет вращения заготовок (стальная пластина и двутавровая балка):
b) Мотор-редукторы для привода на роликовых столах конвейеров, с обеих боковых сторон основной рамы машины модели RH1000 : ( Рис. 15 ).

Рис. 15. Станок для закругления кромок небольших листов 16 IMG_7473

3) Длина подающего и выходящего конвейеров станка для закругления кромок:

а) Как и в машинах больших моделей RH3000/RH2000/RH1500, имеются входной и выходной конвейер длиной 10 м каждый , а модели меньшего размера RH1000/RH800 соответствуют макс. длина заготовки 12м. Если заготовка длиннее, роликовые столы также будут длиннее:
б) Конвейерный рольганг устанавливается на предприятии клиента в Китае, на станке для закругления кромок из большой стальной пластины Wuxi JACK RH3000 : ( Рис.16 )

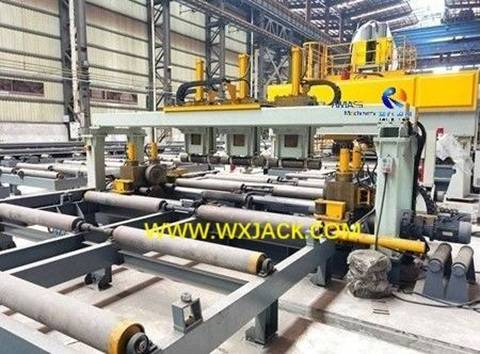

Рис.16 Станок для закругления кромок 27 IMG_20210911_142041

4) Выравнивание заготовки ( стальной лист и двутавровая балка ) на станке для закругления кромок:

а) На передающем терминале рольганга входного конвейера (что означает, что терминал входного конвейера приближается к механическому корпусу машины) имеется блок выравнивания для поддержания правильного положения заготовки (стальной пластины и двутавровой балки) для операции закругления кромок в машине;
б) При использовании этого устройства выравнивания клеммы заготовок для закругления кромок будут прислонены к роликам для скругления кромок, чтобы обеспечить правильную работу.


2. Устройство очистки от мусора для скругления кромок фланца двутавровой балки Wuxi JACK и станка для закругления кромок малой пластины:

1) Необходимость: учитывая свойства и задачи машины, это оборудование должно быть максимально чистым, особенно его рабочая зона скругления кромок: если в зазор проникли посторонние частицы и грязь, операция скругления кромок будет серьезно ухудшена как с точки зрения качества, так и с точки зрения эффективности;
2) Исполнительный блок: Такая задача очистки выполняется с помощью пневматической системы сжатого воздуха. Как показано на фотографиях ниже, в рабочем зазоре прямо над заготовкой (стальная пластина и двутавровая балка) находится воздушная трубка синего цвета , которая под приводом цилиндра со сжатым воздухом выдувает воздух на закругленную заготовку только что обработанной кромки, таким образом соответствующим образом очищая обрезанные круглые кромки. Этот очистительный блок входит в стандартную конфигурацию всех моделей станка для закругления кромок Wuxi JACK, от небольших моделей RH800-RH1000 до больших моделей от RH1500 до RH3000:

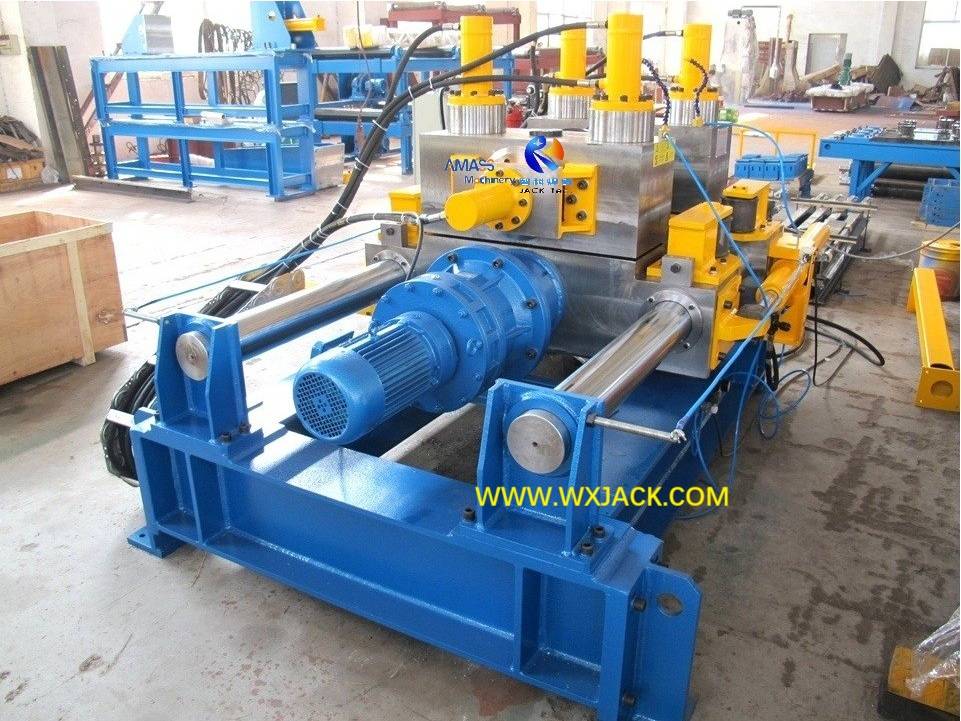

a) Вид сбоку на блок очистки от мусора на выходе из станка для закругления кромок Wuxi JACK RH1000 небольшой модели : ( Рис.17 )

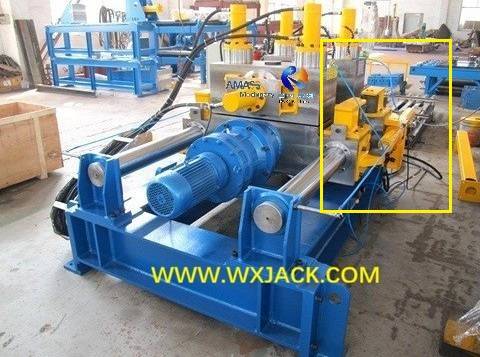

Рис.17 Станок для закругления кромок 13 IMG_6512

б) Блок очистки мусора , с обеих сторон рабочей зоны машины большой модели Wuxi JACK RH3000 : ( Рис.18 )

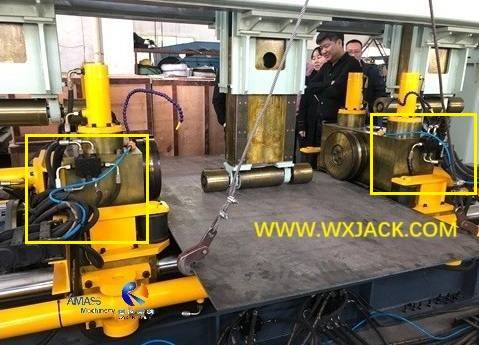

Рис.18 Станок для закругления кромок 10 IMG_3299



Механическая конструкция станка для закругления кромок двутавровой балки Wuxi JACK и небольшого станка для закругления кромок

1. Эскиз конструкции станка для закругления фланцев балок и небольших кромок Wuxi JACK IH:

1) Механическая основная рама модели RH1000 на стальной пластине:

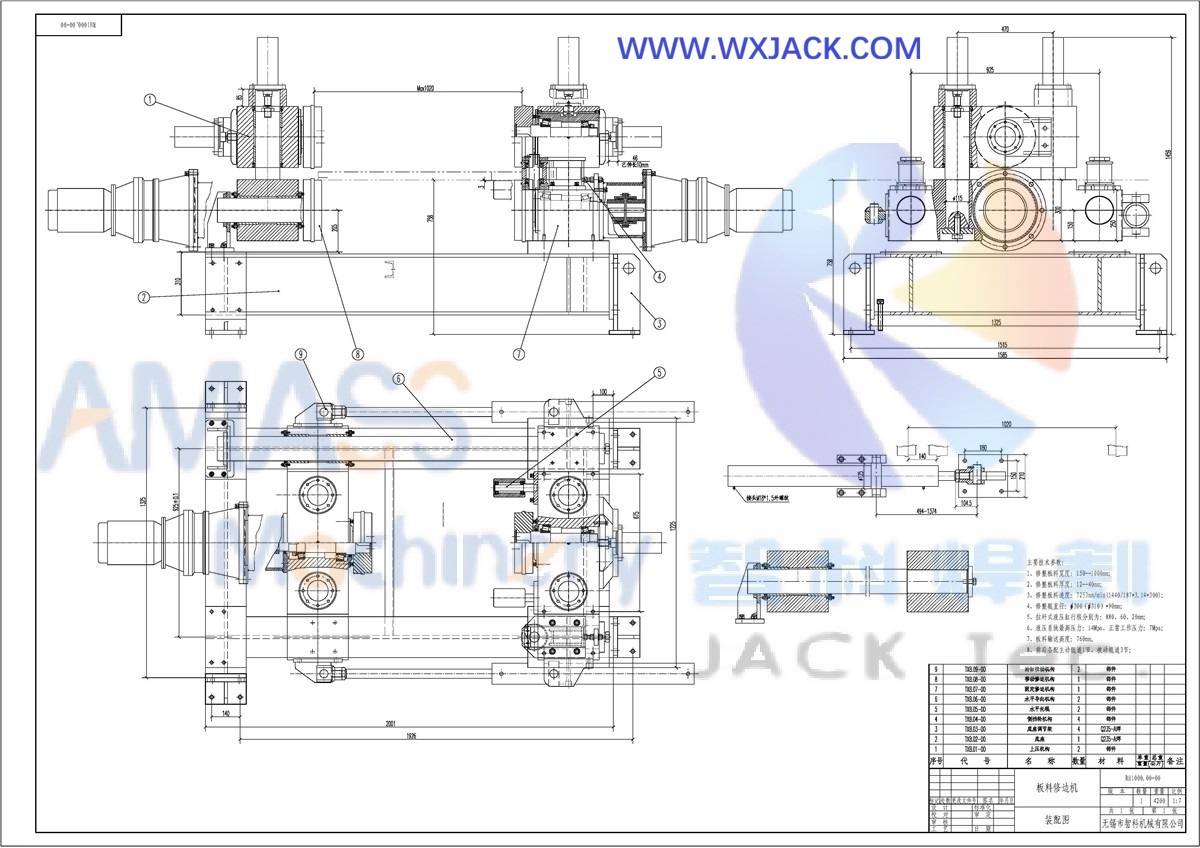

1 Небольшой станок для закругления кромок листов 26

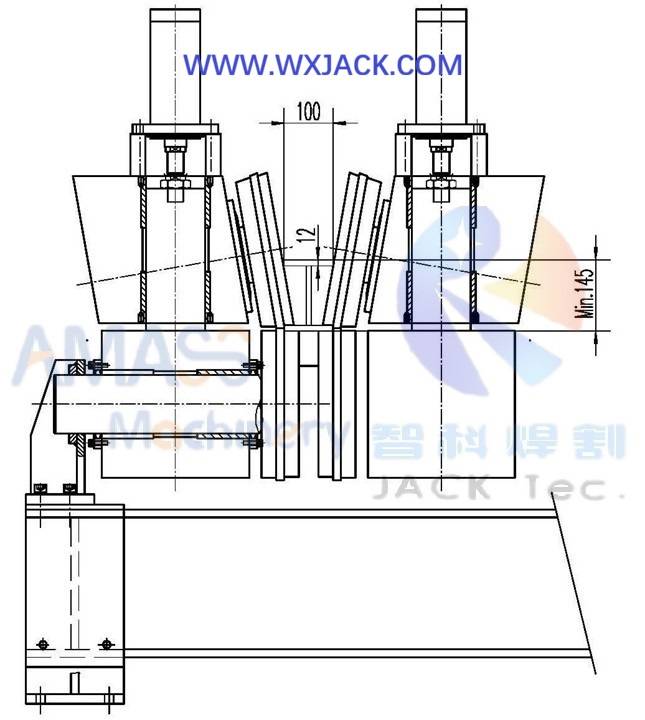

2) Механический основной корпус модели RH800 на фланце двутавровой балки :
2 Станок для закругления кромок полок двутавровой балки 3

2. Различные общие конструкции станка для закругления кромок стальных листов и двутавровых фланцев Wuxi JACK:

1) Изменение конструкции:
для небольших моделей RH800 и RH1000, со снятыми опускающимися прижимными роликами и масляными цилиндрами, как в случае с машинами больших моделей от RH1500 до RH3000, оригинальная рама коробчатой ​​конструкции и 4 части вертикальных колонн больше не нужны. Вместо этого это переход на базовую кровать открытой конструкции:

Механическая основная рама станка для закругления кромок модели Wuxi JACK RH3000 на большой стальной пластине
3 группы механизмов прижимных роликов с гидравлическим приводом вниз больших моделей Wuxi JACK RH1500–RH3000.
Вид спереди на главную машину модели Wuxi JACK RH1000 на небольшой стальной пластине.
Механический основной корпус и конвейеры модели Wuxi JACK RH800 на фланце двутавровой балки
2) Уменьшение размеров машины:
Соответственно, габаритные размеры фланца двутавровой балки и основной рамы станка для закругления кромок малой пластины значительно уменьшены: включая мотор-редуктор с обеих сторон, габаритные размеры механической основной рамы составляют:
a) Ширина 2500 мм;
б) Глубина (расстояние от входной поверхности до выходной) 1400 мм;
в) Общая высота до верхней точки масляного цилиндра 1500 мм;
3. Удобное обращение: благодаря цельной конструкции доставка и отгрузка двутавровой балки и станка для закругления кромок небольших листов не требует демонтажа и повторной сборки механической рамы. Просто переместите, установите, отремонтируйте, переместите машину в виде цельного кузова;


4. Установка на небольшой стальной лист и станок для закругления кромок двутавровых балок:

1) В отличие от машин больших моделей RH1500 и RH3000, установка механической основной рамы малой модели RH1000 не требует специальной подготовки фундамента. Вместо этого просто закрепите основную машину на полу мастерской с помощью анкерных болтов;
2) Таким образом, перемещение небольших моделей станков также является простым и удобным, что дает преимущество гибкого размещения на станке на площадке клиента:

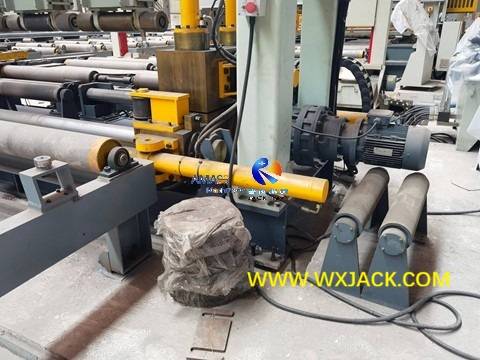

a) Вид с близкого расстояния на фундамент и закрепите анкерные болты станка для закругления кромок из большой стальной пластины модели Wuxi JACK RH3000 : ( Рис.19 )
Рис. 19 Станок для закругления кромок больших листов 28 IMG_20210911_142047
б) Вид крепления небольшого станка для закругления кромок пластин Wuxi JACK RH1000 , просто поместите механическую основную раму на пол мастерской: ( Рис.20 )

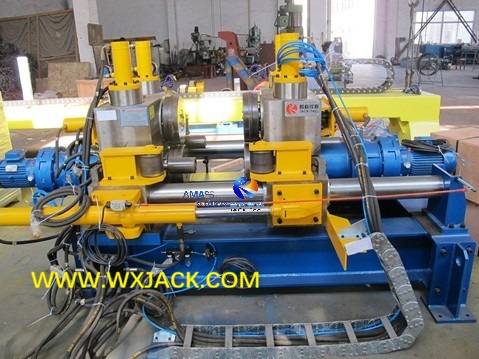

Рис.20 Станок для закругления кромок небольших листов 20 IMG_9989

Основные функциональные узлы станка для закругления фланцев балок и небольших кромок Wuxi JACK IH

1. Значение для сборки и управления деталями станка для закругления кромок:

1) В качестве станка для обработки кромок заготовок (стальных пластин и фланцев двутавровой балки) с помощью мощного гидравлического привода с допуском ±0,5 мм успешная работа станка для закругления кромок зависит не только от:
a) Конструкция: Разумная механическая конструкция;
б) Технология производства: Строго управляемый маршрут производственного процесса: 1-я операция (резка, гибка, механическая обработка стальной пластины), изготовление (сварка), термообработка, сборка, покраска, испытание;
2) Но также заключается в высоком стандарте сырья и тонком мастерстве основных функциональных элементов машины;

2. Управление цепочкой создания стоимости на производстве станков для закругления кромок в Wuxi JACK:

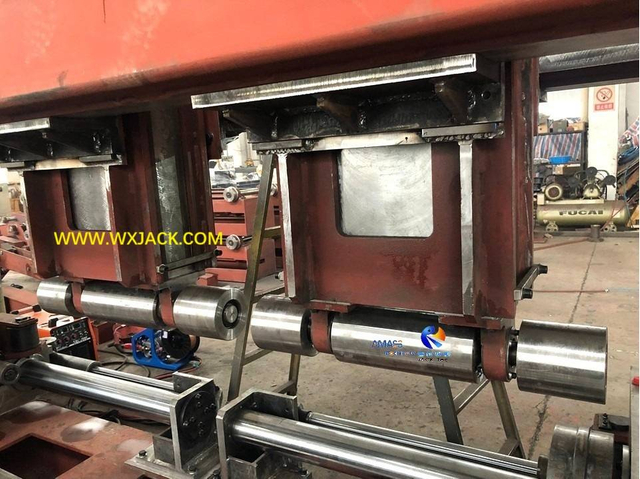

Сборка верхней половины основной рамы больших моделей моделей RH1500–RH3000 : верхняя горизонтальная балка и механизм опускающихся прижимных роликов.

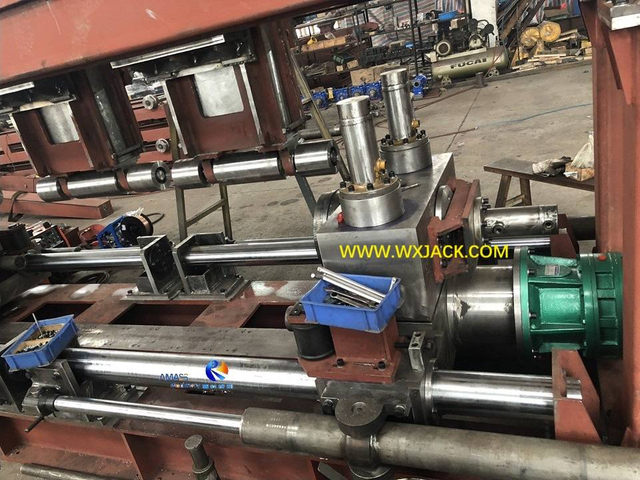

Сборка нижней половины основной рамы больших моделей моделей RH1500–RH3000 : опорная платформа и центральный блок управления, ролики для закругления кромок, направляющие втулки.
Сборка , трубок и испытание масляных цилиндров на операцию скругления ведущей кромки.
Окончательное испытание производительности собранной и окрашенной модели RH1000 на небольшой стальной пластине и двутавровой балке.

3. Узлы критически важных функций станка для закругления кромок стальных пластин и двутавровых фланцев Wuxi JACK:

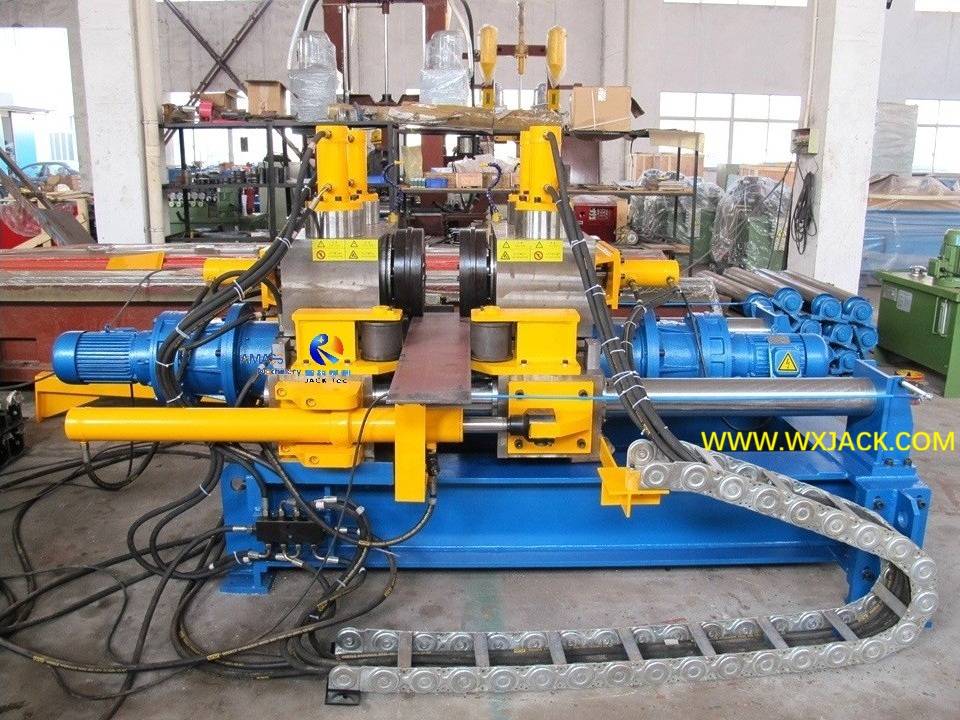

1) Действующие ролики станка для закругления кромок:

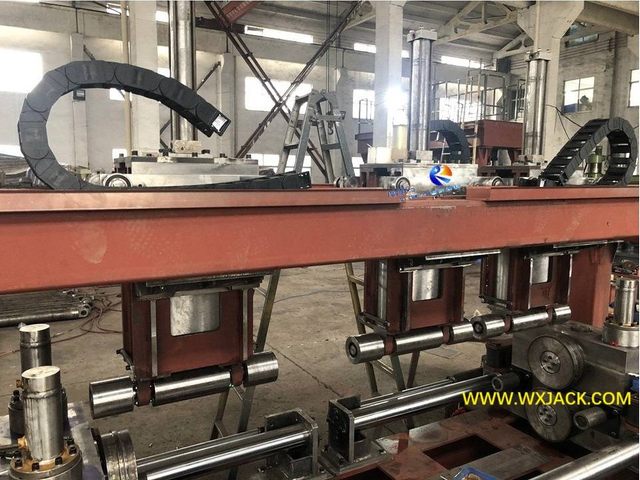

а) Значение: показано на первой фотографии выше , , это наиболее важные узлы машины серии RH. Эти ролики для закругления кромок цельного типа, изготовлены из 35CrMo и точно обработаны в обрабатывающем центре, а затем прошли строгую строгую термическую обработку, чтобы гарантировать механические свойства и прочность этих роликов для закругления кромок;
б) Спецификация: В одном комплекте станка имеется 2 класса роликов для закругления кромок по радиусу для выполнения обрезки кромок заготовок разной толщины (стальная пластина и фланец двутавровой балки);
в) Количество: В комплект станка для закругления кромок входят 4 ролика для закругления кромок, которые распределены на 2 пары, верхнюю и нижнюю, обращенные друг к другу, образуя зазор для скругления кромок (полость):
4 ролика для закругления кромок и небольшую стальную пластину , « сжимаемую » и обрезанную между ними: ( Рис.21 ).

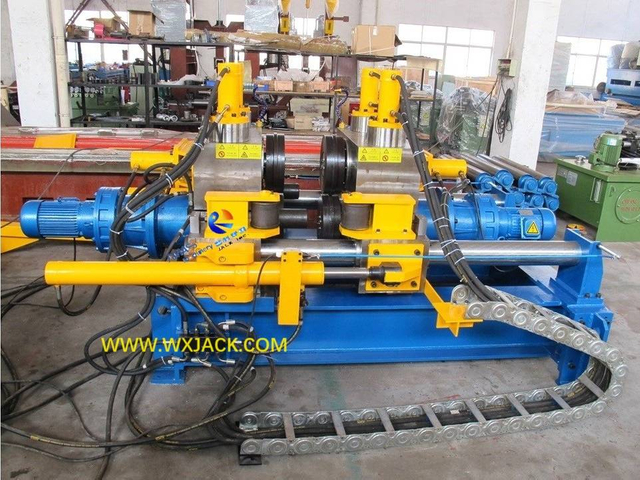

Рис.21 Станок для закругления кромок небольших листов 11 IMG_6479

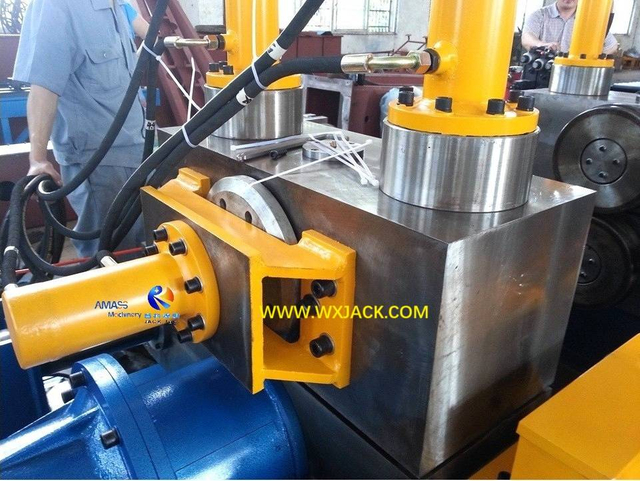

2) Монтажная станина ролика для закругления кромок и масляного цилиндра в станке для закругления кромок:

а) Функция: Как показано на второй фотографии выше , этот блок определяет стабильную работу операции обрезки кромок в машине;
б) Требование: Как мы знаем, и ролики для закругления кромок, и масляный цилиндр являются тяжелыми рабочими частями, которые не только имеют большой вес, но и создают большую силу. Таким образом, его монтажная платформа должна быть прочной и устойчивой, способной выдерживать большие нагрузки, возникающие во время работы;
в) Количество: В одном комплекте станка всего 2 штуки такой монтажной станины, расположенные друг напротив друга, образующие боковые стенки центральной рабочей зоны;
d) Сырье: Эта монтажная станина изготовлена ​​из цельной литой стали ZG250-550;

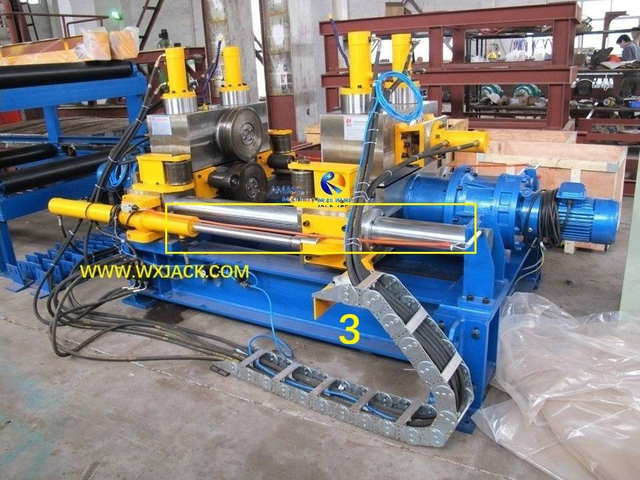

3) Направляющий стержень действующего ролика станка для закругления кромок:

а) Значение: Как показано на третьей фотографии выше , этот блок определяет точную операцию закругления кромок. В частности, горизонтальное перемещение роликов для закругления кромок с учетом ширины заготовки, ее плавности и точности позиционирования осуществляется на основе этого направляющего стержня;
б) Количество: В одном комплекте станка для закругления кромок имеется 2 направляющих стержня, которые собираются на передней стороне центральной функциональной зоны. Каждый валик для закругления кромок и его монтажная станина установлены на одной части направляющего стержня;
в) Технология процесса: этот направляющий стержень точно обработан в обрабатывающем центре и покрыт хромом;

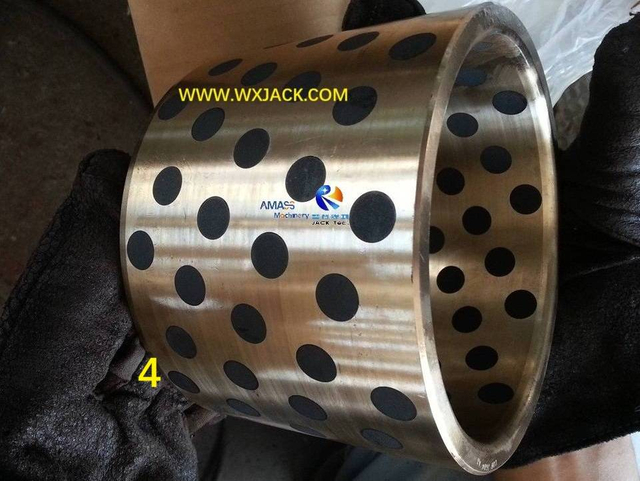

4) Подшипник скольжения направляющего стержня станка для закругления кромок:

а) Применение: Как показано на 4 -й фотографии выше, этот подшипник скольжения также определяет точность выполнения операции закругления кромок. Он собирается вместе с предыдущим сегментом направляющей штанги;
б) Количество и свойства: Как и в случае с предыдущими представленными рабочими единицами, в одном комплекте машины также имеется 2 таких подшипника скольжения. В отличие от направляющего стержня и опорной платформы, этот подшипник скольжения представляет собой такие же движущиеся части, как и ролики для закругления кромок;
в ) Сборка и обработка: В каждом механизме закругления кромок этот подшипник скольжения установлен между закругляющим роликом и направляющим стержнем. Он изготовлен из сплава на основе меди с примесью графита и тщательно обработан в обрабатывающем центре.

Применение и сопутствующее оборудование для небольших стальных листов и станков для закругления кромок полок двутавровых балок

1. Применение различных моделей и конструкций станков для закругления кромок:

1) Для узкой стальной пластины: здесь условие « Узкая » относится к ширине стальной пластины менее 1000 мм, особенно в диапазоне от 100 до 400 мм. Одним из основных мест применения станка для закругления кромок малой пластины модели RH1000 является линия по производству тавровых балок в составе судостроительного предприятия;



2) Места применения станка для закругления кромок полок балок IH:

а) Как можно себе представить, модель RH800 используется на станции EOL (конец линии) линии по производству двутавровых балок перед станцией покраски и нанесения покрытия. Конечно, не все двутавровые балки должны иметь закругленные края фланцев, только те стальные конструкции, которые находятся во влажной среде, необходимо заранее обрезать кромки перед строительством. С другой стороны, если двутавровые балки будут строиться на суше, например, на Ближнем Востоке или в пустыне, закругление кромок фланцев не является обязательным, если только нет особых требований со стороны клиентов;
б) Еще одним важным оборудованием для производства двутавровых балок является сварочно-правильный станок для сборки двутавровых балок 3 в 1 , который с высокой эффективностью производит сварные двутавровые балки малого и среднего размера. Края балок TH также иногда имеют закругленные края;

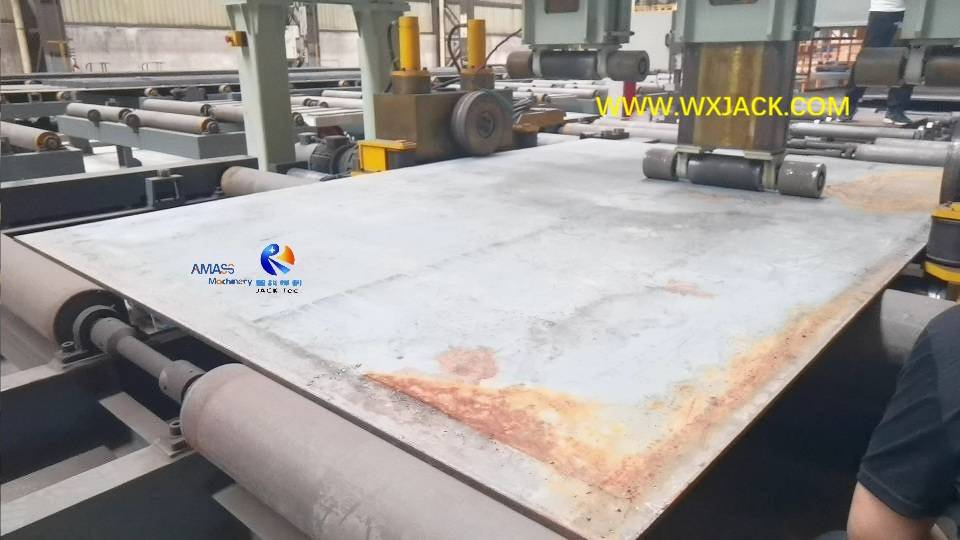

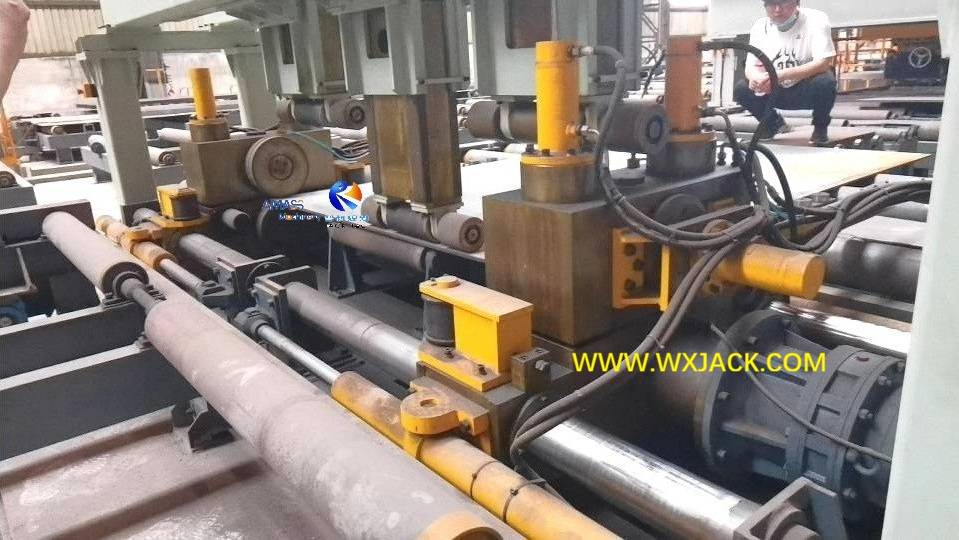

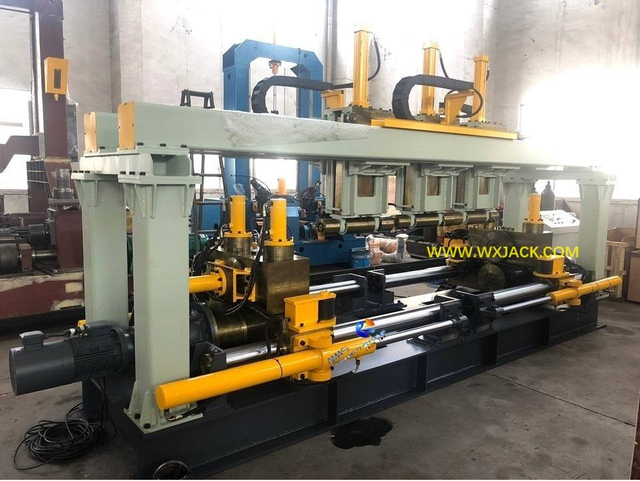

3) Для больших стальных листов: большие модели RH1500–RH3000. Станок для закругления кромок обычно применяется при производстве крупного морского оборудования: портовое оборудование, мостостроение и т. д.;



2. Сопутствующее оборудование с большим стальным листом, фланцем двутавровой балки и небольшим станком для закругления кромок листа:

В зависимости от места использования, некоторые из типичных машин, связанных с обрезкой кромок, включают:

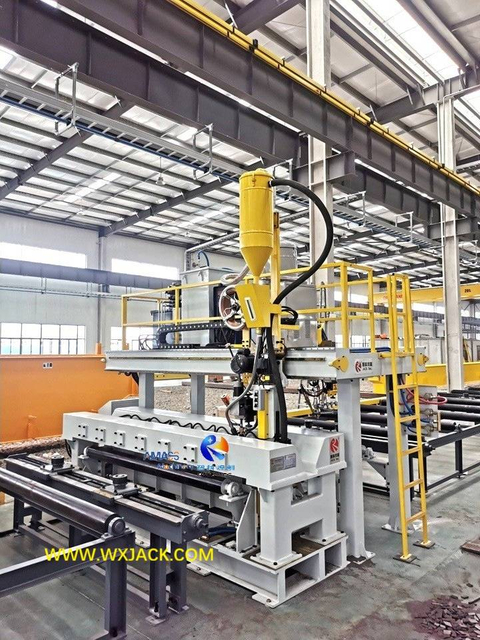

1) Стальные пластины соединяются в более крупные детали с помощью машины для стыковой сварки стальных пластин серии MP. Заготовки, поставляемые моделями RH800 и RH1000, также могут использоваться в производственной линии для крупных машин и тяжелых проектов;
2) Кромкофрезерный станок серии XBJ выполняет подготовку к следующему этапу сварки и изготовления в виде вырезания сварочной канавки на высокой скорости, которая обычно используется перед нанесением покрытия на станке для закругления кромок. Все эти два типа машин очень важны для технологии 1-й операции;
3) Машина для правки элементов пластин жесткости серии J, для выпрямления готовых узлов WIP (незавершенное производство). Большую опорную пластину блока пластин жесткости (также называемую ребристой пластиной) обычно необходимо обрезать перед изготовлением и выпрямлением, в модели RH3000 на станке для закругления кромок большой стальной пластины;
4) Фрезерный станок для торцевой поверхности стальной конструкции BOX H серии DX предназначен для полировки торцевой поверхности сварных заготовок большого поперечного сечения.

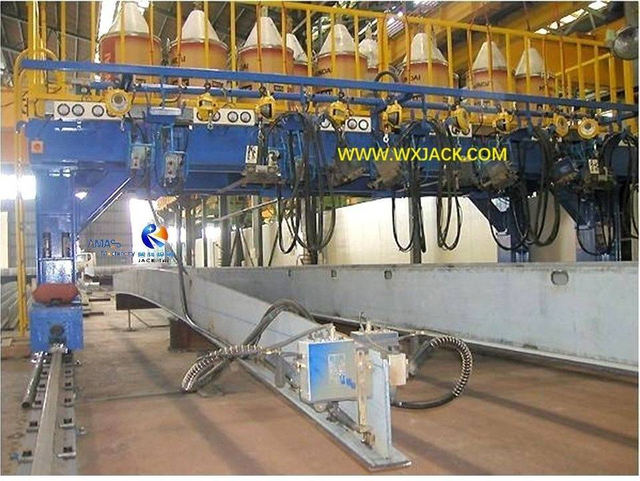

Машина для сварки тавровых балок линии по производству тавровых балок на действующей площадке

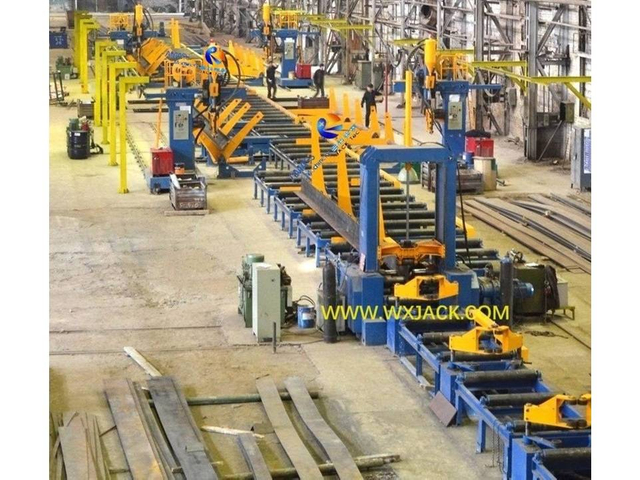

Автоматическая линия по производству двутавровых балок Wuxi JACK HB1500 на предприятии российского заказчика

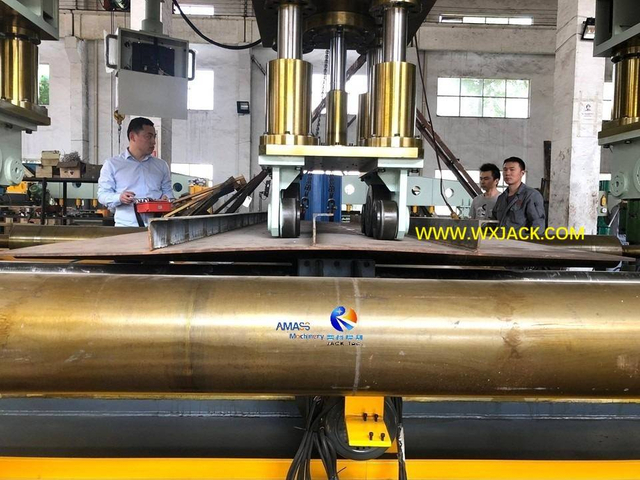

Машина для выпрямления элементов пластин жесткости J20 проходит испытания в мастерской JACK в Уси

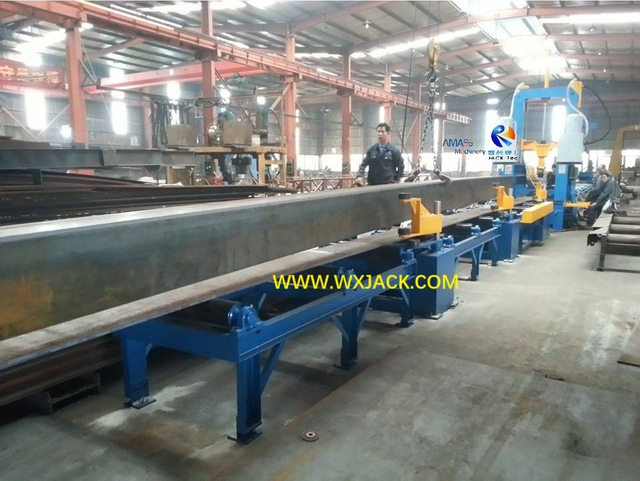

Сварочно-правильный станок Wuxi JACK PHJ15 модели 3 в 1 для сборки двутавровой балки в эксплуатации на заводе заказчика в Китае

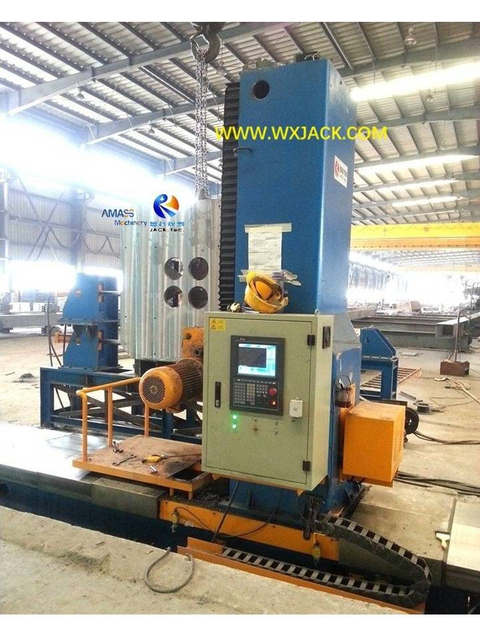

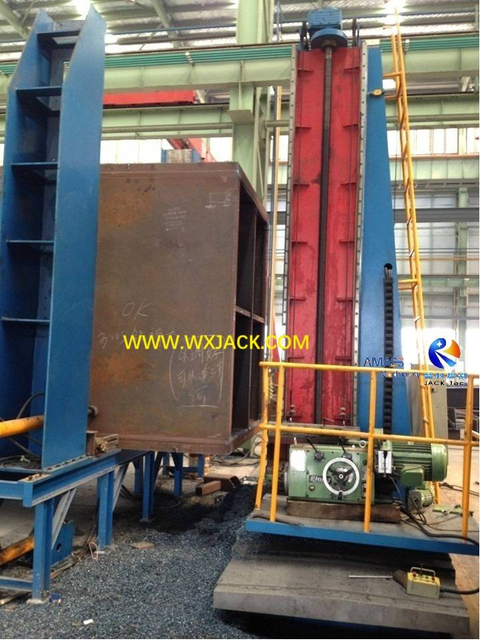

Wuxi JACK CNC-DX1520 CNC Control BOX Фрезерный станок для торцевых торцов двутавровой балки работает с заготовками из специальной стальной конструкции
Wuxi JACK CNC-DX2525 CNC Control BOX Фрезерный станок для торцевых торцевых балок H Фрезы на большой балке BOX

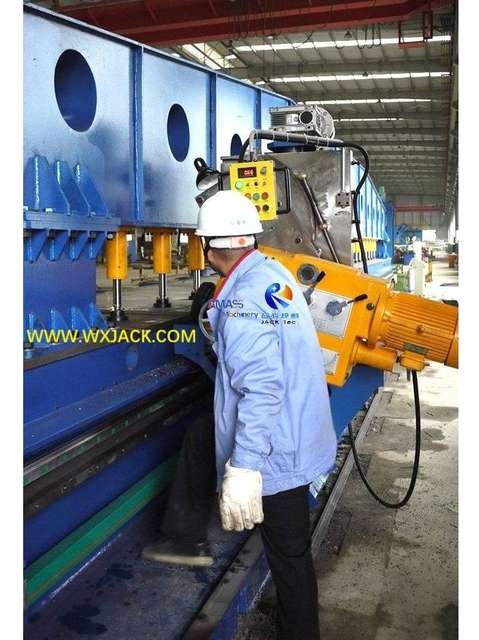

Оператор работает на недавно установленном Wuxi JACK кромкофрезерном станке с двумя головками SXBJ-12
Машина для стыковой сварки стальных пластин Wuxi JACK MP23 на предприятии по производству подъемных кранов в Китае
Небольшая машина для закругления кромок пластин
01

Небольшая машина для закругления кромок пластин
02

Крайная машина
03

Другие серии продуктов, которыми мы владеем, помимо фланцев двутавровой балки и станков для закругления кромок небольших листов.

Автоматическая общепринятая стальная стальная сталь
Автоматическая общепринятая стальная стальная сталь
1. Что может сделать ASM63 для клиента?
2. Зачем вам нужна машина для выпрямления угла?
3. Хорошие моменты машины серии ASM:
4. Технический вид на ASM63:
5. Технические параметры ASM63:
0
0
Расположение производственной линии стальная конструкция H
Расположение производственной линии стальная конструкция H
A. Композиция и структура: композиция / установка и вставьте в рисунок / конструкция / конструкция / макет
B. Идея цели и дизайна: компактный поток / запуск
C. Производственная последовательность и преимущества: примененная технология подготовки / процесса.
D. Макет: Реалистичное представление / координация позиционирования.
E. Технические параметры:
0
0
Стальная колонна используйте фрезерную машину DX1520
Стальная колонна используйте фрезерную машину DX1520
A. Функция и применение DX1520: Применимые заготовки/ Какую службу может DX1520.
B. Таблица заготовки заготовки DX1520: задача заготовки заготовки таблица/ структура
C. Структура DX1520: направление стационарной ширины.
D. Технические параметры DX1520
0
0
Средняя большая стальная конструкция DX3030
Средняя большая стальная конструкция DX3030
1. Общее введение на DX3030:
2. Структура DX3030: корпус машины / горизонтальный кровать / вертикальное столбцом / конец фрезерная карета / работа
3. Технические параметры DX3030:

0
0
90 ° угла прицела SXBJ-125 Двойные головки Большой краевой фрезерной машины
90 ° угла прицела SXBJ-125 Двойные головки Большой краевой фрезерной машины
A. Общий фон на SXBJ-125:
Б. Наиболее выдающаяся техническая способность SXBJ-125:
C. Анализ производительности на SXBJ-125:
D. Технические параметры SXBJ-125
0
0
Обе стороны работают с большим краем плиты SXBJ-12
Обе стороны работают с большим краем плиты SXBJ-12
A. Уникальная функция и конфигурация SXBJ-12:
B. Цель машины серии XBJ и SXBJ:
C. Структура и основные единицы серии XBJ:
D. Контроль качества в серии XBJ:
E. Технические параметры двойной стороны Grooving SXBJ-12:
0
0
Машина с двойной головкой нагрузки масляного цилиндра.
Машина с двойной головкой нагрузки масляного цилиндра.
A. Специальность загрузки привода масляного цилиндра SXBJ-12:
B. Структура и принцип работы гидравлических единиц привода цилиндров:
C. Технические параметры SXBJ-12:
0
0
Пара головок SXBJ-18
Пара головок SXBJ-18
A. Схема на SXBJ-18:
B. Применение SXBJ-18:
C. Основные единицы SXBJ-18:
D. Технические параметры SXBJ-18:
0
0
Операция HMI MP23 Плоская сварка сварки сварки
Операция HMI MP23 Плоская сварка сварки сварки
A. Специальность и функция MP23: Эксплуатационный путь / функция
B. Структура, основные функциональные ячейки и принцип работы MP23: основные единицы/ принцип работы
C. Усовершенствованная техника и работа MP23: критическое ядро метод/ критические единицы/ двойной слой сварки/ зажим заготовки/ операция
D. Механические особенности MP23: основные корпус/ пластины зажимы во время сварки сварки/ входные и выходные конвейеры
E. Технические параметры MP23
0
0
MP20 до MP50 листовой металлической стальной пластинчатой сварки сварки сварки
MP20 до MP50 листовой металлической стальной пластинчатой сварки сварки сварки
A. Использование и отличное значение MP20 до MP50: использование/ спецификация/ материал металлической стальной пластины/ сценария сварки/ сценарий применения/ выгода от производительности, переменной стоимости и безопасной работы
B. Основные функциональные единицы: общая макет / пламя Тройной режущий факел / система сварки пилы / медная прокладка и сварка / блок сварки факела
C. Технические параметры MP20 до MP50
0
0
6 и 7 оси CNC-CP6/7-2000 ~ 3000/л.
6 и 7 оси CNC-CP6/7-2000 ~ 3000/л.
A. Применимый заготовка и применение CNC-CP6/ 7-2000 ~ 3000/ л: размеры заготовки и модели/ прикладные отрасли/ функции
B. Технические характеристики CNC-CP6/7-2000-3000/л: ось 6-й V и 7-й Вт ось/поворот факела
C. Основные единицы CNC-CP6/7-2000-3000/L: механическая система/Система электрического управления
D. Операция на CNC-CP6/ 7-2000-3000/ L: операционная станция/ генерация программы резки/ инструменты поддержки заготовки
E. Технические параметры CNC-CP6/7-2000-3000/L
0
0
5 оси CNC-CP5-1400/л классического среднего размера
5 оси CNC-CP5-1400/л классического среднего размера
A. Обширное использование CNC-CP5-1400/ L: спецификации функции и заготовки/ широкое приложение
B. Отличное значение CNC-CP5-1400/L: прорыв на операцию резки трубы: перед после
C. Технический вид на CNC-CP5-1400/ L: 5 оси резки факела/ спецификации 5 оси/ операции
D. Основная конфигурация 5 оси CNC-CP5-1400/ L: Общая компоновка/ резка факела/ система резания теплового газа/ приспособление трубы
E. Превосходство техники управления в Wuxi Jack CNC-CP5-1400/L:
F. Технические параметры CNC-CP5-1400/L
0
0
Z30 Тяжелая тяжелая машина для сборочной машины IH
Z30 Тяжелая тяжелая машина для сборочной машины IH
A. Специальность Z30 Сверхмощная модель: Цель/ Макс. Размер/ функции заготовки
B. Приложение и основные спецификации Z30: задача/ технические характеристики Z30
C. Рабочий стиль и конфигурация Z30: 2 Основные функции/ форму сборки и режим сварки и стиль на высоте 3000 мм.
D. Технические особенности Z30: Принцип сборки заготовки/ состав сборочной сварки/ сварки сборок/ сварки
E. Три рабочих режима машины: ручной/ одно цикл/ автоматический цикл

0
0
Ручная сборка и автоматическая сварка
Ручная сборка и автоматическая сварка
A. Цель Z18: готовая заготовка / шаг процесса / в ручном H Beam Production
B. Структура и основные единицы: композиция машины/ механическое основное корпус/ основание для машины/ редуктором двигателя/ механическая система передачи
C. Механическая рама: верхняя гантри/ нажатие вниз
D. Сварка питания CO2: значимость/ два варианта питания сварки CO2/ питания Huayuan CO2
E. Технические параметры Z18
0
0
LHT T рама коробка BEAM H BEAD СВОДИ
LHT T рама коробка BEAM H BEAD СВОДИ
A. Использование и применение LHT: функция/ номинация на машине/ применимые заготовки/ приложение
B. T рамка LHT: Медведь веса основных компонентов / достижение жесткости и прочности в Т
C. Работа LHT: режим сварки и технологии/ т. Д.
D. Функциональные единицы в LHT: пила
E. Технические параметры LHT
0
0
CNC-CG6000 до CNC-CG10000
CNC-CG6000 до CNC-CG10000
A. Особенность масштабов и эксплуатации большой модели: процент обычных и крупных моделей/ объема и эксплуатационных характеристик крупных моделей
B. Использование и отличное значение крупных моделей: функция/ PUT в использовании/ двойной диск/ операция/ преимущества
C. Управление и приводные единицы из больших моделей: Система с ЧПУ и электрическим управлением/ Система сервопривода/ режущая факела.
D. Системы механической рамы и тепловой резки крупных моделей: дополнительные функции резки/ механические рамы/ кислородного топлива.
E. Технические параметры CNC-CG6000 для CNC-CG10000 Крупные модели
0
0
Основная конфигурация CG4000 Одно приводной стриптиз
Основная конфигурация CG4000 Одно приводной стриптиз
A. Использование и разработка фон: функция/ металлическая пластина, применимая для резки пламени
B. Спецификация и широкое использование CNC-CG4000: объем продаж № 1 модели CNC-CG4000 на модели CNC-CG4000 / Применение CNC-CG4000
C. Основные единицы и расположение в CNC-CG4000: механическая система, ее единицы для вождения и трансмиссии/ Система резания теплового газа/ Система электрического управления/ расположение основных единиц
D. Технические параметры CNC-CG4000
0
0
Высокий эффективность гидравлического привода YTJ-50 I
Высокий эффективность гидравлического привода YTJ-50 I
1. Применение гидравлического: ytj-50:
2. Основные единицы гидравлического: основной рамы и основной / передней боковой и задней боковой конвейер / выпрямляющей роликовой блок / гидравлической станции / нижней трансмиссионной блока / модуля двигателя / веб-зажима / платы управления и операционной станции
3. Техническая спецификация YTJ-50: операция
4. Технические параметры гидравлической YTJ-50:
0
0
Тяжелая толщина толщины YTJ-80 I
Тяжелая толщина толщины YTJ-80 I
1. Основной момент для тяжелой техники YTJ-80: персонализированная спецификация
2. Работа YTJ-80 и YTJ-60:
3. Технические параметры тяжелой работы YTJ-80:
0
0
HJ-300 Гидравлическая тяжелая продольная выпрямляющая машина HEM
HJ-300 Гидравлическая тяжелая продольная выпрямляющая машина HEM
A. Использование HJ300: применимая заготовка/ возможность;
B. Эмпирические данные о взаимосвязи между тоннажем и размером заготовки в серии HJ
C. Технические характеристики HJ300
D. Первичные спецификации Wuxi Jack HJ20 ~ HJ300
0
0
WJ25 и WJ40 Horizontal Hydraulic H Beam Flange Machine
WJ25 и WJ40 Horizontal Hydraulic H Beam Flange Machine
A. Специальность WJ25/ WJ40 Гидравлический горизонтальный
B. Технические особенности WJ25/ WJ40
C. Общие точки и разница между гидравлическим горизонтальным горизонтальным и Hyj /YTJ Series Vertical:
D. Основные технические параметры WJ25 и WJ40
0
0
HJ-200 Гидравлическая высокая эффективность в направлении HERING HEAM
HJ-200 Гидравлическая высокая эффективность в направлении HERING HEAM
А. Цель HJ200;
B. Принцип работы HJ200: Рабочая природа/ действующая единица/ Управление инсультом выпрямления;
C. Операция на HJ200: стиль выпрямления/ заготовка по отправке вперед/ hoppending pendent/ выпрямление корректировки/ обычные модели
D. Рабочий процесс HJ200


0
0

Блоги станков для закругления кромок двутавровых балок и кромок небольших листов

Дом

Дом Товары О нас НИОКР Настройка Часто задаваемые вопросы Блог Свяжитесь с нами

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
support@WXJACK.com
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号： 苏ICP备13045244号-1
