1 Flame Plasma CNC Pipe Cutting Machine 16

Рабочие видео Wuxi JACK

Станок для резки труб с ЧПУ

Панель навигации по «Рабочим видео станка для резки труб с ЧПУ»

Цель этой страницы о станке для газопламенной и плазменной резки труб с ЧПУ

1. Цель: Есть 14 видео На этой странице показаны условия работы станка для резки труб с ЧПУ Wuxi JACK с разных точек зрения. Это сделано для демонстрации высокого уровня производительности этого превосходного продукта Wuxi JACK;
2. Функция и использование: Существует несколько вариантов выбора управления ЧПУ. 3/5/6/7 оси для эксплуатации станка плазменной резки труб с ЧПУ серии CNC-CP.Клиенты могут получить свои трубы/трубки/резервуары/цилиндры... диаметров в диапазоне от 80 мм до 3000 мм, и толщина от 3мм до 100мм отрезаться и иметь фаску с желаемой длиной режущей трубы/диаметром отверстия и пропилом кромки;

1) Эскиз типичных деталей трубы, которые можно изготовить из ветвей с фасками, вырезанных на станке для плазменной резки труб с ЧПУ Wuxi JACK: (Рисунок 1)

Рис.1 Станок для резки труб с ЧПУ 12

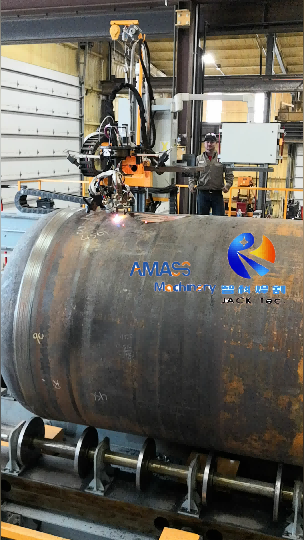

2) Механизм резака и резка больших труб на 7-осном станке для резки труб с ЧПУ Wuxi JACK: (Рис.2)

Рис. 2. Станок для резки труб с ЧПУ 26

3) 5-осевой станок для резки труб с ЧПУ Wuxi JACK режет небольшие трубы: (Рис.3)

Рис. 3. Станок для резки труб с ЧПУ 12



3. Сопутствующая страница продукта станка для резки труб с ЧПУ:

Подробная информация о станке для плазменной резки труб с ЧПУ серии Wuxi JACK CNC-CP представлена ​​на страницах продуктов:
1) Станок для резки труб с ЧПУ;
2) Станок для резки труб с ЧПУ;
3) Усовершенствованный труборезной станок с ЧПУ Wuxi JACK;

4. Видео на этой странице о станке для резки труб с ЧПУ:

14 видеороликов на этой странице охватывают различные аспекты работы труборезного станка с ЧПУ серии Wuxi JACK CNC-CP:
1. Панорамный вид введен в эксплуатацию 7-осевой большой труборезный станок с ЧПУ модели CNC-CP-7-3000/12 на объекте заказчика;
2. Ручное прокалывание отверстий. перед автоматической резкой толстостенных труб на большой машине для резки труб с ЧПУ;
3. Управление работой CNC-CP-7-3000/12 модель 7-осевой станок для резки труб с ЧПУ с большим пламенем;
4. Различные этапы ввода в эксплуатацию на станке для резки труб с ЧПУ;
5. Газопламенная и плазменная резка. в серии CNC-CP станок для плазменной резки труб с ЧПУ;
6. Готовая заготовка трубы Вырезан из 5/6/7-осевого станка для резки труб с ЧПУ с большим пламенем

Видео о работе станка для резки труб с ЧПУ Wuxi JACK

1. Видео 1: Панорамный вид на рабочую площадку клиента 7-осевого станка для резки труб с ЧПУ Wuxi JACK:

1. История: Это видео было снято на объекте клиента: нефтехимическом заводе, расположенном в Техасе, США.Комплект 7-осевого большого труборезного станка с ЧПУ производства Wuxi JACK модели CNC-CP-7-3000/12 был готов к работе;
2) Заготовка: Вы можете найти кусок большого резервуара диаметром 3000 мм, уложенный на группу фрикционных роликов, который будет разрезан и срезан на станке для резки труб с ЧПУ.

2. Видео 2: Прожигание ручным резаком отверстия в стеновой трубе толщиной 100 мм на станке для плазменной резки труб с ЧПУ:

1) Толщина трубы: Как видно из видео, большая труба, которую нужно разрезать на станке для резки труб с ЧПУ, имеет толщину стенки 100 мм;
2) Пирс Необходимо: Перед официальной автоматической газовой резкой на станке для резки труб с ЧПУ в стеновой трубе толщиной 100 мм необходимо просверлить отверстие и отрезать свинец на линии;
3) Операция Пирс: Прокалывание толстостенного отверстия следует производить вручную.Как показано на видео, для безопасной работы оператор станка для резки труб с ЧПУ должен надеть соответствующие СИЗ (средства индивидуальной защиты): шлем и перчатки, жесткую обувь.

3. Управление работой 7-осевого станка с ЧПУ для резки труб с большим пламенем модели CNC-CP-7-3000/12:

Видео 3: Начните и выполните газовую резку на 7-осном большом станке для резки труб с ЧПУ:

Видео 4: Кислородно-пламенная резка в большом резервуаре с помощью 7-осевого большого станка для резки труб с ЧПУ:

Видео 5: Проверка на небольшом расстоянии при газовой резке большого резервуара с помощью 7-осевого большого станка для резки труб с ЧПУ:

1) Фон: Это видео было снято на территории заказчика.При запуске механизм резака перемещается и позиционируется в правильной точке резки на большой трубе, которая была уложена на фрикционную роликовую опору станка для резки труб с ЧПУ;

2) Рабочий проход: Для резки большого резервуара диаметром 3000 мм операторам необходимо стоять на воздушном проходе, который установлен рядом с большим станком для резки труб с ЧПУ;

3) Внимательно проверяем: Над станком для резки труб с ЧПУ установлен участок удлиненного прохода, чтобы операторы могли получить доступ к большой трубе и стоять на ней, а также наблюдать за резаком на близком расстоянии;

4) Приступаем к резке: В начале газовой резки резак перемещается и занимает начальную точку;Затем, при автоматическом зажигании, на большом станке для резки труб с ЧПУ началась газовая резка.

1. История: В этом видео рассказывается о газовой резке на 7-осном большом станке для резки труб с ЧПУ Wuxi JACK путем резки куска большого резервуара диаметром 3000 мм в мастерской клиента;
2) Скорость резания: Из-за большой толщины (100 мм) резервуара из углеродистой стали скорость газовой резки на большом станке для резки труб с ЧПУ была довольно низкой: Около 200 мм/мин.;
3) 7-осевое управление ЧПУ: Для успешной резки отверстий резак необходимо поворачивать вдоль оси резервуара и радиуса, которые являются осями A и B 7-осевого большого станка для резки труб с ЧПУ;
4) Статус оператора: Как видно из видео, оператору этого большого труборезного станка с ЧПУ не приходится выполнять тяжелую работу: просто стоять рядом и проверять состояние резки, а при необходимости выполнять регулировку.



1. История: В этом видео, чтобы иметь более четкое представление о точке резки, двое рабочих забрались на верхнюю часть большого резервуара диаметром 3000 мм, который установлен на группе фрикционных роликов большого станка для резки труб с ЧПУ;
2) 7-осевое управление ЧПУ: Вы можете поближе рассмотреть 7-осевой резак этого большого станка для резки труб с ЧПУ.В период эксплуатации работающий персонал должен уделять первоочередное внимание своей безопасности.

Видео 6: Вертикальный вид на рабочей площадке 7-осевого большого станка для резки труб с ЧПУ Wuxi JACK CNC-CP-7-3000/12 модели:

1. История: Это видео было снято с высокого ракурса и с рабочей стороны большого труборезного станка с ЧПУ.Из него вы можете получить общее представление о рабочей площадке станка для поперечной резки труб с ЧПУ: верхний длинный проход, станция управления на воздухе и механизм резака станка для поперечной резки труб с ЧПУ;
2) Макет сайта: Стоя на подвесной платформе высотой 3,5 м, оператор станка для резки труб с ЧПУ может четко видеть процесс резки резервуаров большого диаметра.То есть не только получить лучший угол обзора, но и хорошее эргономическое состояние;
3) Удобное и интуитивно понятное управление: Оператор управляет 7-осевым большим труборезным станком с ЧПУ с помощью имеющегося под рукой компьютера с ЧПУ промышленного уровня.Все рабочие этапы доступны для управления на этой усовершенствованной станции управления станком для резки труб с ЧПУ.

4. Ввод в эксплуатацию станка для резки труб с ЧПУ Wuxi JACK:

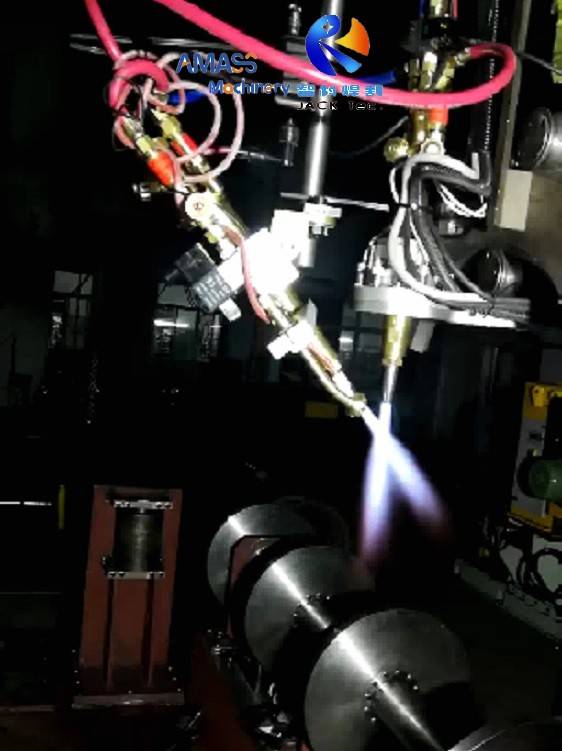

Видео 7: Газовый резак на холостом ходу станка для резки труб с ЧПУ Wuxi JACK:

1) Это короткое видео было снято во время ввода в эксплуатацию станка для резки труб с ЧПУ в мастерской Wuxi JACK;
2) Вы можете увидеть язык пламени, выбрасываемый из кислородного резака.Это необходимо для проверки нормального состояния резака перед официальной резкой на станке для резки труб с ЧПУ.

Видео 8: Пробный запуск кислородно-пламенной резки больших труб на 7-осном станке для резки труб с ЧПУ:

1. История: Это видео было снято во время установки и ввода в эксплуатацию 7-осевого большого станка для резки труб с ЧПУ модели CNC-CP-7-3000/12.Для проверки работоспособности кусок большой трубы диаметром 2000 мм разрезался кислородным пламенем;
2) Блок резака: Из видео вы можете проверить механизм резака большого станка для резки труб с ЧПУ.Оператору необходимо подняться на лестницу, чтобы получить доступ к месту резки станка для резки труб с ЧПУ.

Видео 9: Газовая резка больших труб на станке для резки труб с ЧПУ:

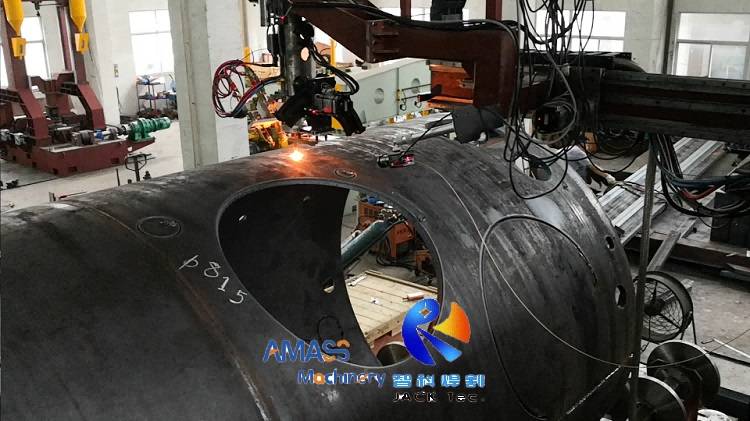

В этом видео кусок большой трубы вырезал отверстия на большом 7-осном труборезном станке с ЧПУ.В трубе есть несколько отверстий разного диаметра, которые были вырезаны с помощью механизма кислородной горелки на станке для резки труб с ЧПУ.

5. Газопламенная и плазменная резка на станке для резки труб с ЧПУ серии CNC-CP:

Видео 10: Кислородно-пламенная резка больших труб на 7-осном большом станке для резки труб с ЧПУ:

Видео 11: Зажигание газовой горелки и прокалывание отверстий на большом станке для резки труб с ЧПУ Wuxi JACK:

1. История: В этом видео продолжительностью 4,5 минуты подробно рассказывается об операции газовой резки куска трубы большого диаметра диаметром 3000 мм на 7-осном станке для резки труб с ЧПУ с пламенным пламенем;
2) Для чего: Газовая резка в основном сосредоточена на резке отверстий в трубах и 7-осном механизме резака с управлением на станке для резки труб с ЧПУ.

1. История: В этом минутном видеоролике рассказывается о зажигании резака и операции резки отверстий на 7-осевой пламенной машине для резки труб с ЧПУ Wuxi JACK: как горелка зажигается и поворачивается на 360 ° под контролем осей A/B/V в тесте. запуск 7-осевого станка для резки труб с ЧПУ;
2) Движение: Вы можете использовать его для прокалывания отверстий, резак будет работать неподвижно в течение определенного периода времени.

6. Готовая нарезанная труба, изготовленная на большом станке для резки труб с ЧПУ с 5/6/7 осями пламени:

Видео 12: Линия газопламенной резки больших труб с помощью 7-осевого станка для резки труб с ЧПУ:

1. История: Это видео было снято на небольшом расстоянии от резака большого станка для резки труб с ЧПУ. Это очень четкое представление о наблюдении за структурой/конфигурацией/рабочими особенностями резака с 7-осным управлением на станке для резки труб с ЧПУ;
2) Для чего: Основным действием резака здесь является зажигание и резка провода в линии для резки отверстий: Как видно из видео, была отмечена линия контура для последующей газовой резки отверстия на станке для резки труб с ЧПУ.

Видео 13: Готовое отверстие и наклонная фаска на станке для резки труб с ЧПУ Wuxi JACK:

1. История: В этом видео вы можете получить локальное усиленное четкое изображение многочисленных отверстий разного диаметра, вырезанных в куске трубы диаметром 2000 мм, который разрезается на 7-осевой машине для резки труб с ЧПУ с большим пламенем;
2) Режущий пропил Большинство отверстий имеют наклонную фаску по краям с глянцевой поверхностью.
