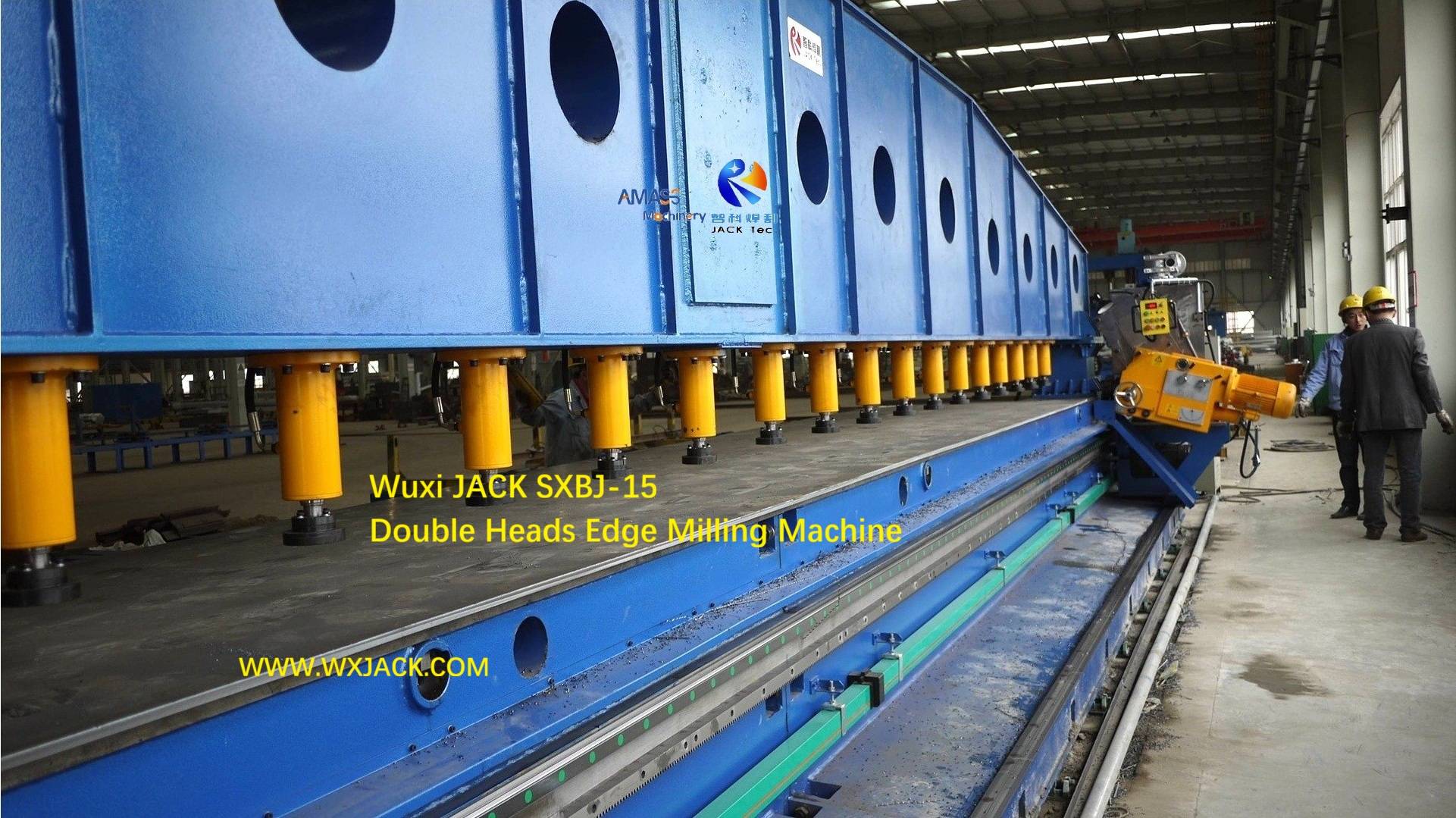

1 Sheet Metal Steel Plate End Edge Milling Machine 12

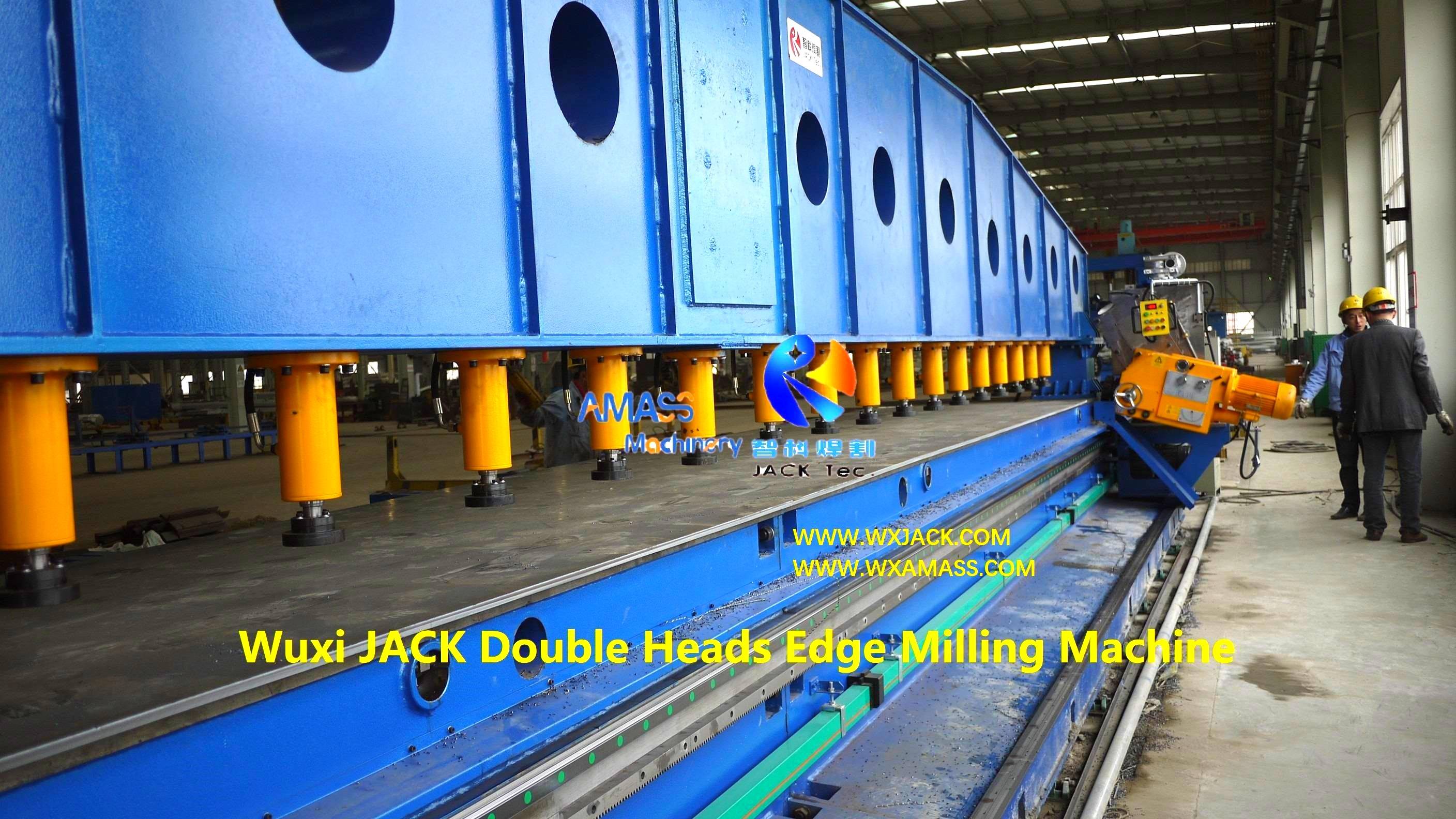

Видео эксплуатации Wuxi JACK Фрезерный станок с двойной головкой

Панель навигации на «Видео эксплуатации кромкофрезерного станка с двойной головкой»

Схема кромкофрезерного станка с двойной головкой

1. Характеристики и применение кромкофрезерного станка с двойной головкой:

1) В одном комплекте концевого фрезерного станка имеется 2 комплекта фрезерных головок для снятия фасок на верхнем и нижнем краях стальной пластины соответственно: (Рис.1,2)

Рис.1 Фрезерный станок для торцевой кромки листовой стали 33 Рис.2 Фрезерный станок для торцевой кромки листовой стали 34

2) Эскиз часто используемых фасок, которые можно изготовить на концевом фрезерном станке: (Рис.3)

Рис.3 Кромкофрезерный станок

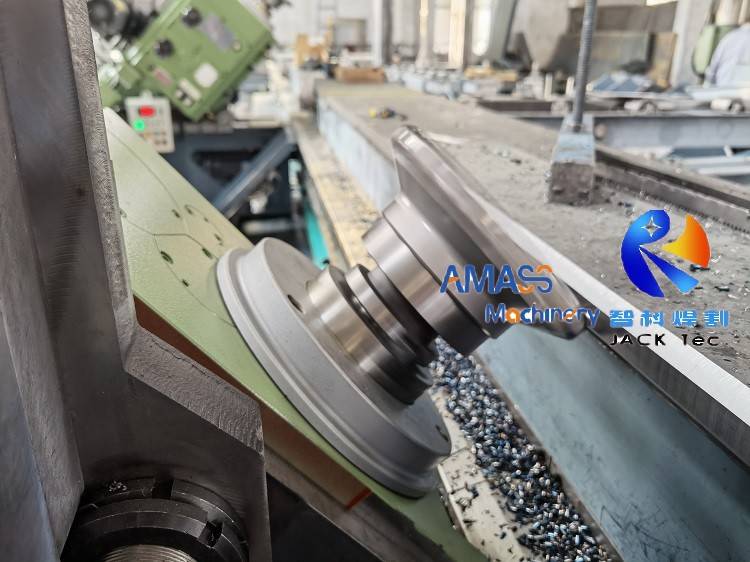

3) Кусок стальной пластины только что завершил обработку кромочной канавки на станке для снятия фаски Wuxi JACK: (Рис.4)

Рис. 4. Фрезерный станок для торцевой кромки листовой стали 14






2. Информация о кромкофрезерном станке Wuxi JACK:

На 4 страницах веб-продукта представлены различные категории станков для снятия фасок с кромок пластин:

Цель рабочей видео-страницы для кромкофрезерного станка с двойной головкой

1. Вы можете найти разные 6~7 видео концевого фрезерного станка с вышеуказанных 4 веб-страниц;

2. В дополнение к устному и графическому представлению об этом флагманском продукте Wuxi JACK у нас есть еще 4 веб-страницы, на которых представлена ​​машина для снятия фасок с кромок пластин в виде видеороликов:

1) Рабочее видео кромкофрезерного станка;
2) Рабочее видео кромкофрезерного станка общего назначения;
3) Рабочее видео кромкофрезерного станка с двойной головкой;(Эта веб-страница)
4) Рабочее видео кромкофрезерного станка расширенной конфигурации;

5) Видео стандартного и специального концевого фрезерного станка Wuxi JACK



На этой видеостранице, посвященной кромкофрезерному станку с двойной головкой, мы рассмотрим 5 тем:

1) Выполнение канавок на прямых и верхних кромках рабочих частей листовая металлическая пластина;
2) Изготовление канавки по нижнему краю на заготовках пластина из углеродистой стали;
3) Ввод в эксплуатацию Концевой фрезерный станок;
4) Работа в клиентской мастерской г. Концевой фрезерный станок Wuxi JACK,
5) Конкурентные преимущества Wuxi JACK Станок для снятия фасок с кромок пластин.



Рабочее видео снятия фасок вверх и/или по бокам на кромкофрезерном станке с двойной головкой

1) Прямой скос кромки — первый шаг работа в любом комплекте кромкофрезерных станков серий Wuxi JACK XBJ и SXBJ;

2) Ориентация фрезерной головки при торцовом фрезеровании с прямой кромкой принимается равной 0°.: Фрезерная головка расположена параллельно полу цеха, как видно из видеоролика о концевой фрезерной машине;
3) Два параметра процесса для работы кромкофрезерного станка можно определить из этого видео: одна из них — рабочая скорость кромочного фрезерования, которая была 380 мм/мин. отображается на пульте управления в это время;
4) Другой ток фрезерной головки во время работы станка для снятия фасок с кромок листов, который отображается на Амперметр на верхней стороне фрезерной головки.Текущий в прямая связь с необходимым ходом фрезерования на кромкофрезерном станке.

1) Этот фрагмент видео был снят работа кромкофрезерного станка по примеру предыдущего видео: После скашивания прямой кромки следующим шагом является скос верхней кромки. в кромкофрезерных станках серий Wuxi JACK XBJ и SXBJ.Соответствующая рабочая скорость была 340 мм/мин.;
2) При работе на фрезерном станке с кромкой пластины скос прямой кромки и скос нижней кромки выполняются с помощью одного и того же комплекта фрезерной головки, который первый набор фрезерной каретки в направлении движения кромкофрезерной каретки;
3) Каждый комплект фрезерной головки в машине для снятия фасок с кромок пластины устанавливается и контролируется независимо, со своим пультом управления, как видно из видео.С помощью ключевого переключателя фрезерную головку можно даже запустить или выключить самостоятельно, что обеспечивает гибкость работы фрезерного станка.

1) Применимая толщина стальной пластины для обработки на фрезерном станке с кромкой пластины обычно 6 ~ 60 мм, если не сделано специально;
2) Стальная пластина тестовой детали в этом видео, которая была снята во время заказа на поставку кромкофрезерного станка Wuxi JACK XBJ-6, имеет толщина 40мм;
3) Независимо от того, для изготовления канавок по верхнему или нижнему краю., Первый шаг — сделать торцевое фрезерование с прямой кромкой. в торцевом фрезерном станке;
4) цели скашивания прямой кромки на станке для снятия фаски с кромок пластины два: Первый заключается в удалении заусенцев на торцевой поверхности стальной пластины. вырезается на станке для резки полосовых пластин с ЧПУ; Во-вторых, получить требуемую линейностьy на краю стальной пластины.Это предварительные условия по обеспечению приемлемого качества готовой продукции доставлено с фрезерного станка для кромки пластины.

1) Это видео о снятии фаски на верхней кромке было снято во время этап окончательной сборки и ввода в эксплуатацию в Wuxi JACK на комплекте кромкофрезерного станка SXBJ-6;
2) Вы можете обнаружить, что пресс-балка и гидравлические домкраты уже были установлены на станок для снятия фасок с кромок листового металла, и стальная пластина плотно удерживалась этими домкратами;
3) угловая линейка справа от фрезерной головки указано, что угол наклона в тот момент был 25°.Для кромкофрезерного станка выполнялась скос верхней кромки. на основе прямого торцевого фрезерования из стальной пластины.Это обычная практика при эксплуатации станка для фрезерования кромок пластин.

Рабочее видео снятия фаски нижней кромки на кромкофрезерном станке с двойной головкой

1) В работе кромкофрезерного станка, более 95% снятия фасок снизу возможно только с двойными головками Кромкофрезерный станок;
2) Как видно из видео, из-за ограниченности установки фрезерной головки на рабочий стол кромкофрезерного станка, диапазон углового положения нижней фаски -45°~0°.Другими словами, крайнее положение фрезерной головки -45°. .Повернув вперед, фрезерная головка столкновение с горизонтальной кроватью станка для снятия фасок с кромок пластин;
3) В этом видео отрегулирована фрезерная головка приближается к -45°.Торцевое лезвие, используемое в этом наборе торцевого фрезерного станка SXBJ-18, является высшим классом, а также дорогим для оснащения «высококлассного» фрезерного станка для кромок пластин.

1) Это видео было снято с противоположной стороны торцевого лезвия, на гораздо более близком расстоянии, чем предыдущее видео о кромкофрезерном станке;
2) Вы можете четко проверить шероховатость и обработанная поверхность готового скоса, поставляется из этого комплекта фрезерного станка для кромки пластин SXBJ-18 Wuxi JACK;
3) Революционная скорость фрезерной головки торцевого лезвия В этой машине для снятия фасок с кромок пластины используется 75 ~ 420 об/мин в 6 классах, или 65 ~ 715 об/мин в 9 классах;
4) Применимый диаметр торцевого лезвия, установленного на кромкофрезерном станке, составляет Φ125 ~ 320 мм;В этом видео было Φ200 мм.

Это видео дает полное представление о как устанавливается фрезерная головка В комплекте кромкофрезерного станка модели Wuxi JACK XBJ и SXBJ:
1) Фрезерная головка монтируется на кусок боковой сектор передач, с гравировкой линейка измерения углового положения;
2) Затем этот узел фрезерной головки устанавливается на деталь. прямая вертикальная колонна, с ходовой винт передачи вертикального перемещения внутри, для регулировка высоты фрезерной головки на кромкофрезерном станке;
3) Весь комплекс фрезерных головок установлен на путешествую по Калифорниисвязь, который движется вперед и назад вдоль горизонтальной рабочей станины пластинчатого фрезерного станка, в регулируемая скорость фрезерования кромок во время работы;
4) Есть планирующий бункер под фрезерной головкой для удаления остатков фрезерования из кромкофрезерного станка.

1) Это видео было снято на зона подсборки компании Wuxi JACK на комплекте кромкофрезерного станка с двумя головками SXBJ-9 на этапе подсборки;
2) Снятие фаски нижней кромки на кромкофрезерном станке выполнено под небольшим углом, -15°~ -10°;
3) На этом этапе производства станка для снятия фасок с кромок пластины нисходящая прижимная балка еще не была установлена ​​на рабочий стол.Итак, как видно из видео, стальная пластина удерживалась на рабочем столе с помощью простого приспособления;
4) На видео справа от рабочего стола изображена система перемещения стальных листов кромкофрезерного станка.

Рабочее видео об отладке кромкофрезерного станка с двойной головкой Wuxi JACK

1) Этот вид был сделан во время заводская приемка на комплекте кромкофрезерного станка с двумя головками SXBJ-12 в Wuxi JACK. Российский клиент отправился в Wuxi JACK для проверки хода производства концевого фрезерного станка;
2) Из видео вы можете узнать кусок стальной пластины большой ширины, уложенный на систему перемещения заготовки с гидравлическим приводом желтого цвета.Причина, по которой мы выбрали такой большой размер и тяжелую стальную пластину, заключалась в том, чтобы проверить возможность кромкофрезерного станка система обработки материалов, что имеет жизненно важное значение для удовлетворительной работы станка для снятия фасок с кромок пластин;
3) На видео фрезерная каретка на холостом ходу переместилась в исходную точку, чтобы начать процесс фрезерования кромок на фрезерном станке для кромок пластин.

1) Это короткое видео было снято на начало ввода в эксплуатацию на комплекте кромкофрезерного станка с двумя головками SXBJ-15 на предприятии JACK в Уси;
2) Фрезерная головка и ее каретка двигались к начальной точке снятия фаски, в скорость холостого хода, для обработки куска стальной пластины, запрессованной в фрезерный станок для кромки пластины, который было завершено торцевое фрезерование прямой поверхности;
3) Проверка работоспособности фрезерной головки занимает большую часть рабочей нагрузки, во время отладки на любом комплекте кромкофрезерного станка.

1) Это 19-секундное видео было посвящено комплекту кромкофрезерного станка с двумя головками SXBJ-125, который собирался сдать в эксплуатацию. экспортировано, в сборочном цехе Wuxi JACK;
2) Этот набор кромкофрезерных станков был на этапе комплексной сборки машины.Ты можешь видеть 6 кронштейнов для загрузки и разгрузки заготовок, на передней стороне рабочего стола концевого фрезерного станка;
3) Есть 21 шт. домкратов с гидравлическим масляным цилиндром установлен на нижней стороне прижимной балки для зажима стальной пластины во время работы машины для снятия фасок с кромок пластины;
4) собранный механическая основная рама В этом наборе кромкофрезерного станка SXBJ-125 имеется общая длина 18 м при рабочем ходе кромочного фрезерования 12,5 м.; Высота 3 м, и глубина 1 м;
5) Выдвигая объектив вперед, вы можете проверить прокатные ролики толкающих и тянущих кронштейнов заготовки, а также гидравлический трубопровод на прижимной балке кромкофрезерного станка.

1) Это видео было снято на съемочной площадке экспортировано Фрезерный станок для кромки пластин SXBJ-3 в мастерской Wuxi JACK.Вы можете найти кусок станины для комплекта более длинный ход Концевой фрезерный станок на дальнем расстоянии;
2) Фрезерная головка и ее каретка испытывались в виде фрезерование прямой кромки.В начале обработки на кромкофрезерном станке рабочая скорость составляла 210 мм/мин., как показано на цифровом дисплее подвесного пульта управления станка для снятия фаски с кромок пластины;
3) Затем рабочую скорость увеличили до 310 мм/мин., посредством поворачивая ручку скорости серого цвета на подвеске желтого цвета.Язык в этом наборе подвески для кромочного фрезерного станка — английский.

Рабочее видео кромкофрезерного станка с двумя головками Wuxi JACK, работающего на предприятии клиента

1) Это видео было снято в компании-клиенте, расположенной в г. Юго-Восточная Азия, набор Wuxi JACK специальный сделанный Кромкофрезерный станок с двумя головками SXBJ-12;
2) Две фрезерные головки установлены с обеих сторон Фрезерный станок с концевыми пластинами рабочий стол.Работая вместе, две фрезерные головки могут фрезерование кромок с обеих сторон длинной узкой полосовой доски обеспечивает высокую скорость и эффективность.Это своего рода новый станок для снятия фаски с кромок пластин;
3) Итак, из видео вы можете найти, кусочек Стальная пластина длиной около 12 м и шириной 500 мм. фрезеровался на этом наборе фрезерного станка для кромок пластин.

1) Это видео было снято на Китайская судостроительная компания, на наборе Wuxi JACK производства индивидуальные Кромкофрезерный станок с двумя головками SXBJ-4;
2) В этом 37-секундном видео машина для снятия фасок с кромок пластины делала фаску на кромке куска металла. Стальная пластина толщиной 50 мм.;
3) Есть 2 уникальность с этим набором фрезерных станков с торцевыми пластинами: Один — угол фрезерования кромки, он составил 75°..Возможно, вы знаете, что нормальный диапазон углов верхней фаски на кромкофрезерном станке 0°~ 45°.Итак, фрезерная головка, оснащенная этим комплектом кромкофрезерного станка, специальный сделанный, с указанием 0°~ 80°, пожалуйста, проверьте заглавное изображение этого видео;
4) Второе отличие с этим комплектом фрезерного станка для кромки пластины домкраты для заготовки.Вместо структуры обычного видимого шарового конца, Домкраты для заготовок в этом наборе кромкофрезерного станка имеют более прочные и большие ножки квадратной формы., как видно из видео;
5) Причина в том, что этот комплект фрезерных станков для кромок пластин имеет обозначение SXBJ-4, что означает допустимый ход 4000 мм.Соответственно, существуют 6 штук количество домкратов для заготовки в этом комплекте кромкофрезерного станка и обрабатываемая в нем стальная пластина обычно имеют большую толщину и, следовательно, большой вес;
6) Чтобы гарантировать достаточную силу удержания стальной пластины.Домкраты для заготовок в этом наборе станка для снятия фаски с кромок пластин имеют специальную конструкцию.

Рабочее видео о превосходных и эксклюзивных функциях кромкофрезерного станка с двойной головкой Wuxi JACK

1) Это короткое видео демонстрирует контроль и контроль угла наклона фрезерной головки, в Уси компания JACK поставила кромкофрезерный станок с двумя головками усовершенствованной конфигурации SXBJ-125;
2) Концевой фрезерный станок будет экспортировано.Итак, язык сенсорного экрана HMI (человеко-машинного интерфейса) — русский;
3) Фрезерная головка проходила валидацию скос нижнего края на станке для снятия фаски с кромок пластин.На сенсорном экране HMI вы можете узнать, что установленный угол фрезерной головки на кромкофрезерном станке составил -41°., и фактический угол в тот момент составлял -40,6°.;
4) Помимо ЧМИ, угол поворота фрезерной головки в этом наборе фрезерного станка для кромки пластины также может быть подтверждено с помощью цифрового дисплея на фрезерной головке, а также линейка бокового угла рядом с фрезерной головкой.

1) Предыдущее видео отражает тот «результат» контроля и мониторинга угла фрезерной головки, в фрезерных станках для кромок пластин серий Wuxi JACK XBJ и SXBJ, и в этом видео показано, как добиться такого результата в процессе валидации концевого фрезерного станка:
2) Сначала было введено положение целевого угла 41°. посредством сенсорного экрана HMI;
3) Затем под действием двигателя фрезерная головка фрезерного станка была повернута вверх, достижение углового положения 41°;
4) По завершении поворота фрезерной головки его боковая угловая линейка подтвердила фактическую ориентацию фрезерной головки на кромкофрезерном станке: 41°.
