1 Steel Structure H Beam Straightening Machine 25- 20140223_091136

A. Тема этой страницы, посвященной машине для правки стальных конструкций Wuxi JACK:

1. Основные типы правильных машин для стальных конструкций Wuxi JACK:

Эта страница предназначена для коллективного ознакомления с несколькими типами правильных машин для стальных конструкций Wuxi JACK в виде графических текстовых иллюстраций, охватывающих следующие темы:

1) Область применения машины для правки стальных конструкций Wuxi JACK:

а) Машина для правки двутавровой балки;
б) Машина для продольной правки двутавровой балки;
в) Машина для правки угловой стали;
г) Правильная машина для ребристых пластин;
2) Использование и принцип работы машины для правки стальных конструкций Wuxi JACK;
3) Технические сильные стороны и удобное управление машины для правки стальных конструкций Wuxi JACK;



2. Наши ожиданияБлагодаря централизованному просмотру на этой веб-странице клиенты и все, кто интересуется группой продуктов «Машины для правки стальных конструкций», могут получить общее представление об этом важном тяжелом оборудовании с помощью быстрого чтения;

3. Источник: Эта веб-страница создана на основе слайдов Power Point «Машина для правки стальных конструкций Wuxi JACK».



B. Назначение и применение машины для правки стальных конструкций:

Машина для правки стальных конструкций относится к группе тяжелого оборудования, которое используется для правки различных типов компонентов стальных конструкций, таких как двутавровая балка/угловая сталь/плита элемента жесткости...

1) Машина для правки двутавровой балки Wuxi JACK со сваркой двутавровой балки: (Рисунок 1)

1 Машина для правки двутавровой балки 2


2) Кусок сварной двутавровой балки выпрямляется на машине для продольной правки двутавровой балки Wuxi JACK: (Рис.2)

2 Горизонтальный пресс-правильный станок 3

3) Машина для правки угловой стали Wuxi JACK ASM63 выпрямляет кусок угловой стали: (Рис.3)

3-угловая правильная машина для стали 15

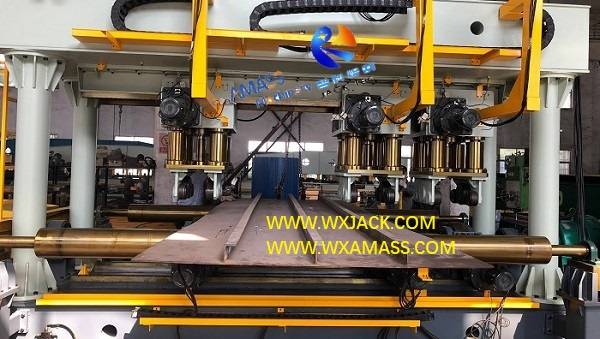

4) Машина для выпрямления ребристых пластин Wuxi JACK J28 выпрямляет кусок ребристого листа: (Рис.4)

4 Правильная машина для ребристых пластин 2- IMG_3318



C. Сопутствующее оборудование машины для правки стальных конструкций Wuxi JACK:

Для более глубокого изучения коммерческих и технических деталей машины для правки стальных конструкций Wuxi JACK и сопутствующих продуктов посетите тематические страницы продуктов:

1. Машина для правки двутавровой балки;
2. Машина для правки двутавровой балки с фланцем;
3. Машина для продольной правки двутавровой балки;
4. Машина для правки угловой стали;
5. Правильная машина для ребристых пластин;
6. Машина для закругления кромок

D. Общее введение и технический вид машины для правки стальных конструкций Wuxi JACK:

Слайды 1: Централизованная экспозиция машины для правки стальных конструкций Wuxi JACK, доставленная заказчику:

Эта страница слайдов находится на Общий вид о машине для правки стальных конструкций Wuxi JACK и ее применимых заготовках:



1. 2 фотографии, отмеченные '1': Машина для продольной правки двутавровой балки:

1) 2 куска продольно отклоненной сварной двутавровой балки;
2) Машина продольной правки двутавровой балки Wuxi JACK J200 для выпрямления такой деформированной двутавровой балки;



2. 2 фотографии, отмеченные '2': Угловая правильная машина для стали:

1) Кусок угловой стали большого размера (160 x 160 мм) размером поперечного сечения x 16 мм (толщина);

2) Wuxi JACK ASM моделирует машину для правки угловой стали, предназначенную для правки такой угловой стали;



3. Фотография, помеченная знаком '3': Машина для выпрямления ребристых пластин:

Блок ребристых пластин, который выпрямляется на машине для правки ребристых пластин Wuxi JACK J28;



4. 2 фотографии, отмеченные '4': Машина для правки двутавровой балки с электроприводом и гидравлическим приводом:

1) Вид с близкого расстояния о правке двутавровой балки на машине для правки двутавровой балки;
2) Общий вид на работающей машине для правки двутавровых балок.



幻灯片1- 幻灯片1- Станок для правки металлоконструкций

Слайды 2: Машина для правки двутавровой балки Wuxi JACK и машина для продольной правки двутавровой балки:

Эта страница слайдов относится к подгруппе продуктов Wuxi JACK. Машина для выпрямления двутавровой балки:


1. Машина для правки двутавровых балок занимает наибольшую долю в применении машины для правки стальных конструкций, более 70% от общей доли;
2. Эта машина 3р-д комплект основного оборудования линии по производству двутавровых балок;
3. Машина для правки двутавровой балки предназначен для выпрямления деформации фланца с учетом боковой стороны сварной двутавровой балки, как показано на рисунке. левый верхний маленький эскиз на этой странице слайдов;


4. Машина для выпрямления двутавровой балки имеет 3 серия стандартных моделей, которые перечислены в указанной ниже последовательности, с объемом продаж в порядке убывания от большего к меньшему:

1) Серия HYJ Механический моторизованный вертикальный Машина для правки двутавровой балки с вертикально расположенной двутавровой балкой для выполнения правки средней мощности;
2) Серия YTJ Гидравлический привод вертикальный Машина для правки двутавровой балки с вертикально расположенной двутавровой балкой для выполнения правки в тяжелых условиях;
3) Серия WJ Гидравлический привод горизонтальный Машина для правки двутавровой балки с горизонтальной ориентацией двутавровой балки для выполнения правки средней мощности;

5. Серия HJ Гидравлический привод Машина для продольной правки двутавровой балки предназначена для выпрямления прогиба двутавровой балки по всей ее длине, как показано на рисунке. правый верхний маленький эскиз на этой странице слайдов;


6. Фотографии машины для правки двутавровой балки и машины для продольной правки двутавровой балки на этой странице слайдов:

1) Левая нижняя большая фотография: Wuxi JACK YTJ-80 Вертикальный гидравлический привод для правки двутавровой балки.Макс.возможность правки - толщина 80 мм, изготовлен из высокопрочной углеродистой стали с пределом прочности на разрыв 600 МПа;
2) Среднее нижнее большое фото: Wuxi JACK WJ-25 Горизонтальная гидравлическая правильная машина двутавровой балки.Макс.возможность правки - толщина 25 мм, изготовлен из высокопрочной углеродистой стали с пределом прочности на разрыв 600 МПа;
3) Правое нижнее большое фото: Машина для продольной правки двутавровой балки с гидравлическим приводом Wuxi JACK HJ-100.Макс.Выходное выпрямляющее усилие составляет 100 тонн.

1 Станок для правки двутавровых балок 幻灯片17

Слайды 3, 4, 5, 6, 7.: Превосходный и широкий выбор возможностей правки машины для правки двутавровой балки Wuxi JACK:

Эти 5 страниц слайдов представляют превосходящая сильная выпрямляющая способность машины для правки двутавровой балки Wuxi JACK:



Слайды 3: Принцип работы в 2-х сериях правильных машин для вертикальной двутавровой балки:

1. Важность: Вертикальная машина для правки двутавровых балок является основным продуктом машины для правки двутавровых балок, а также машины для правки стальных конструкций;
2. Общая теория: Эти две серии правильных машин для вертикальной двутавровой балки работают по одному и тому же принципу, который обозначен на рисунке. верхний центральный эскиз на этой странице слайдов;



3. Особенности различных моделей правильных машин для вертикальной двутавровой балки:

1) В частности, каждый тип машины для правки вертикальной двутавровой балки приводится в действие разными источниками энергии: либо двигателем переменного тока, либо гидравлическими масляными цилиндрами;
2) Источники привода установлены в разных положениях вертикальной машины для правки двутавровой балки в каждой модели;
3) Как видно из нижний правый эскизБлагодаря своей сверхмощной способности правки, машина для правки двутавровой балки с гидравлическим приводом YTJ-80 отличается от других;
4. Макс.возможность выпрямления в каждой серии машины для выпрямления двутавровой балки увеличивайтесь слева направо на этой странице слайдов, от серии HYJ с электроприводом до гидравлической машины для выпрямления двутавровой балки YTJ 40/50/60, до гидравлической машины для выпрямления двутавровой балки YTJ-80;


Станок для правки 4-х двутавровых балок 幻灯片20

Слайды 4: Основные характеристики 2-х серий правильных станков для вертикальной двутавровой балки:

Изучив теорию работы 2-й серии правильных машин для вертикальной двутавровой балки, давайте проверим ее основные характеристики в виде количественных данных:



1. Моторизованная машина для правки вертикальной двутавровой балки серии HYJ:

1) Должность: Эта серия вертикальных правильных машин двутавровых балок занимает первое место по объему продаж среди всех продуктов правильных машин двутавровых балок, а также машин для правки стальных конструкций;
2) В схеме линии по производству двутавровых балок все машины для правки двутавровых балок относятся к этой серии;
3) Заготовка: Он используется для правки фланцев двутавровой балки толщиной от 6 до 40 мм, изготовленных из материалов с пределом прочности на разрыв 370 ~ 510 МПа, что соответствует китайскому классу Q235-A;
4) Эффективность: Существует 2 стандартные модели моторизованных правильных станков для вертикальной двутавровой балки: HYJ-800 и HYJ-40, которые имеют одинаковые возможности выпрямления, но работают при разной рабочей скорости: 17000 мм/мин.и 9000 мм/мин.соответственно;


2. Правильная машина для вертикальной двутавровой балки с гидравлическим приводом серии YTJ:

1) Модель: Эта серия представляет собой мощную машину для выпрямления двутавровой балки, которая имеет 4 стандартных модели: YTJ-40/ YTJ-50/ YTJ-60/ YTJ-80;
2) Работоспособность: Эти 4 модели мощных правильных станков для двутавровой балки имеют макс.возможность правки толщиной 40 мм/50 мм/60 мм/80 мм из углеродистой стали с пределом прочности на разрыв 510 ~ 600 МПа, что соответствует китайскому классу Q345-A;
3) Производительность: Соответствующая рабочая скорость машины для правки двутавровой балки с гидравлическим приводом составляет 6300 мм/мин.и 9000 мм/мин.соответственно.

Станок продольной правки с 3 балками 幻灯片19

Слайды 5: Причина сверхсильной выпрямляющей способности машины для правки двутавровой балки Wuxi JACK:

1. На этой странице слайдов объясняется причина, по которой машина для правки двутавровых балок Wuxi JACK обладает превосходными возможностями правки по сравнению с другими поставщиками:

2. При идентичных номинальных параметрах машина для правки двутавровой балки Wuxi JACK имеет минимум на 20% выше возможность выпрямления по сравнению с другими поставщиками, это связано с:

1) Крепкая и прочная механическая рама, что видно по фотографиям на этой странице. Слайды;
2) Проектирование и технология изготовления правильных станков двутавровых балок;
3) Правильные ролики машины для правки балок Wuxi JACK H.


Пожалуйста, проверьте ниже:

Станок для правки полки двутавровой балки 幻灯片18

Слайды 6: Удобство эксплуатации машины для правки двутавровых балок Wuxi JACK:

Эта страница слайдов отражает безопасная, удобная и высокоэффективная работа машины для правки двутавровой балки Wuxi JACK:



1. №1 Фото: Интервальный вид центральной рабочей зоны машины для правки двутавровой балки Wuxi JACK:

Рабочие элементы правильно-правильного станка двутавровой балки, отмеченные на этой фотографии номером:
1) '1' --- Большой твердый выпрямляющий валик с большим дном;
2) '2' и '3' --- 2 верхних твердых правильных ролика;
3) '4' и '5' --- 2 ролика для выравнивания двутавровой балки;



2. №2 Фото: Общий внешний вид основной рамы машины для правки двутавровой балки с механическим приводом:

1) 2 поворотных маховика для адаптации к разной ширине полки двутавровой балки;
2) Соответствующий скользящий точный стол коробки вала;
3) Измерительные линейки, указывающие перемещение коробки вала;


3. №3 Фото: Основная рама машины для правки двутавровой балки с гидравлическим приводом YTJ-40/50/60:

1) Три правильных ролика установлены в нижнем нижнем положении;
2) Два масляных цилиндра установлены в верхнем верхнем положении вертикально вниз;


4. №4 Фото: Основная рама машины для правки двутавровой балки с гидравлическим приводом YTJ-80:

1) Три правильных ролика установлены в более высоком верхнем положении;
2) Два масляных цилиндра установлены в нижнем нижнем положении вертикально вверх;
Станок для правки полки двутавровой балки 幻灯片21

Слайды 7: Прочная и долговечная механическая рама машины для правки двутавровых балок Wuxi JACK:

1. Прочная и долговечная механическая конструкция, являющаяся разновидностью тяжелого оборудования, играет ключевую роль в обеспечении стабильной и стабильной работы машины для правки двутавровых балок;
2. На этой странице слайдов представлены высокопрочные механические рамы, и крупносерийное производство машины для правки двутавровых балок на предприятии Wuxi JACK.

Пожалуйста, проверьте ниже:
Машина для правки фланцев с 6 балками 幻灯片22

Слайды 8, 9 и 10.: Рекомендуемый продукт машины для продольной правки двутавровой балки Wuxi JACK:

На этих 3 страницах слайдов дается краткое описание машины для продольной правки двутавровой балки Wuxi JACK:




Слайды 8: Общий вид машины для продольной правки двутавровой балки Wuxi JACK:

1. Машина для продольной правки двутавровых балок серии HJ представляет собой своего рода нишевый продукт, в разработке которого лишь немногие поставщики в отрасли имеют реальные возможности;
2. Левая фотография показана типичная заготовка, применимая для продольно-правильного станка двутавровой балки, которая имеет определенную степень отклонения по всей длине после сварки под флюсом;
3. Правильная фотография представляет собой комплект машины для продольной правки двутавровых балок Wuxi JACK HJ200, введенный в эксплуатацию на предприятии российского клиента;

Машина для правки двутавровых балок 幻灯片23

Слайды 9: Принцип работы машины для продольной правки двутавровой балки Wuxi JACK:

1. По сути, машина для продольной правки двутавровых балок представляет собой своего рода прессовое оборудование.По этой причине ее модель обозначается в виде выходной выпрямляющей силы;


2. На фотографии слева показана рабочая зона машины продольной правки двутавровой балки Wuxi JACK:

1) Широкий спектр применимых заготовок для продольно-правильного станка двутавровой балки:

а) Не только двутавровая балка, но и коробчатая балка, стальные профили и любые другие элементы продольных стальных конструкций... могут быть выправлены на машине для продольной правки двутавровых балок;
б) По этой причине машина для продольной правки двутавровых балок также может применяться на других типах линий по производству стальных конструкций, таких как линия по производству балок BOX;
2) Стиль работы: Заготовка здесь расправляется сегмент за сегментом.Он приводится в движение горизонтальным масляным цилиндром;
3) Рабочая скорость: Поскольку заготовка выпрямляется по сегментам, на машине для продольной правки двутавровой балки не поддерживается постоянная рабочая скорость.Производительность зависит от работы сайта;


3. Фотография справа отражает точное управление процессом правки на машине продольной правки двутавровой балки Wuxi JACK:

Над масляным цилиндром установлена ​​индикаторная линейка, которая точно контролирует ход выпрямления, гарантируя правильное выпрямление заготовки.
8-балочная продольно-правильная машина 幻灯片24

Слайды 10: Точная и удобная работа машины для продольной правки двутавровой балки Wuxi JACK:

1. Левое фото было снято во время ввода в эксплуатацию комплекта HJ300 (это означает, что максимальная выходная сила правки составляет 300 тонн). Машина для продольной правки двутавровой балки вводится в эксплуатацию на предприятии Wuxi JACK;
2. Правильная фотография было снято на территории клиента.Вы можете определить, что на машине для продольной правки двутавровой балки Wuxi JACK HJ200 выпрямляется кусок двутавровой балки в продольном направлении.

Машина для продольной правки 9 балок 幻灯片25

Слайды 11, 12, 13, 14, 15, 16.: Машина для правки угловой стали Wuxi JACK:

Эти 6 страниц слайдов имеют общее введение на угловой машине для правки стали Wuxi JACK:



Слайды 11: Общий вид угловой правильной машины для стали Wuxi JACK:

1. Уси ДЖЕК производит 5 стандартных моделей машина для правки угловой стали: ASM63/ASM100/ASM130/ASM160/ASM200;
2. Эти 5 моделей соответствуют применимым угловым сталям от самого маленького (20х20х3 мм) до самого большого (200х200х16 мм).




幻灯片1- Станок для правки угловой стали

Слайды 12: Превосходные возможности правки угловой машины для правки стали Wuxi JACK:

1. Макс.толщина Угловая сталь, доступная для серии Wuxi JACK ASM. Угловая машина для правки стали диаметром 16 мм, изготовлена ​​из углеродистой стали с пределом прочности 370 ~ 510 МПа;
2. Это соответствует китайскому классу Q235;
3. Скорость выпрямления Скорость машины для правки угловой стали составляет 6000 мм/мин.Она может быть выше при изготовлении по требованию заказчика;


4. Первый левый эскиз обозначает принцип правки угловой машины для правки стали:

1) В полости правильной машины для угловой стали в линию установлено 5 верхних правильных роликов и 4 нижних правильных ролика, расположенных в шахматном порядке;
2) В зависимости от деформированного состояния и толщины угловой стали, 5 верхних правильных роликов можно отрегулировать вниз с определенным ходом;
3) Angle Steel движется через эту полость машины для правки угловой стали с расчетной рабочей скоростью и одновременно подвергается правке;

5. Ближний 2 фото отражают выход полости для правки угловой машины для правки стали Wuxi JACK;


6. Правое первое фото находится на верхнем (левая стопка) и нижнем (правая стопка) правильных роликах угловой правильной машины Wuxi JACK:

Он изготовлен из хромомолибдена 35 и прошел строгую термическую обработку, чтобы гарантировать его механические свойства.

幻灯片2- Станок для правки уголкового железа

Слайды 13: Превосходные возможности правки угловой машины для правки стали Wuxi JACK:

Левое верхнее длинное интегрированное фото: Отмечено с '1' к '4', в нем описаны 4 важных этапа эксплуатации угловой машины для правки стали Wuxi JACK:



1. '1' --- Экспериментальные данные от Wuxi JACK для эксплуатации машины для правки угловой стали:

1) Это соответствует нижний левый увеличенный эскиз;
2) На основе ранее представленного принципа работы Wuxi JACK предоставляет эмпирические данные (эмпирическое правило) о ходе движения вниз каждого верхнего правильного ролика;
3) Для каждой модели машины для правки угловой стали;


2. '2' --- Реализация движения выпрямляющего ролика вниз в угловой машине для правки стали:

1) Это соответствует нижняя средняя фотография большего размера;
2) Такая регулировка вниз осуществляется с помощью маховиков для моделей угловых правильных машин для стали ASM63/ASM100/ASM130;
3) И моторный привод для моделей угловых правильных станков ASM160/ASM200;


3. '3' --- Управление процессом в угловой машине для правки стали:

1) Это соответствует внизу справа увеличенное фото;
2) Такая регулировка вниз указывается на специальной измерительной линейке, что полностью гарантирует точность и аккуратность операции правки на угловой машине для правки стали;

4. '4' --- выпрямленный Уголок Сталь выдвигается основной рамы машины для правки угловой стали.

幻灯片3- Машина для правки уголков

Слайды 14: Гениальная механическая рама угловой машины для правки стали Wuxi JACK:

3 фотографии на этой странице слайдов присутствует сильные стороны механической конструкции Машина для правки угловой стали Wuxi JACK:


1. В нем есть правильная форма спичечного коробка кубической формы и образует линию вместе с входным и выходным конвейерами;
2. Таким образом, установка машины для правки угловой стали занимает наименьшая площадь мастерской в ​​обычной зоне, и гибкий для замены входа и выхода когда необходимо;
3. Вся правильная полость заключена внутри основной рамы угловой машины для правки стали, что обеспечивает лучшая защита.

幻灯片4- L Станок для правки стали

Слайдов 15: Превосходное качество компонентов станка для правки угловой стали Wuxi JACK:

Все компоненты Собранная в Уси машина для правки угловой стали JACK имеет превосходное качество, как показано на этой странице слайдов:


1. Самый важный компонент: Верхние и нижние правильные ролики;
2. Электрические элементы управления и панель управления;
3. Приводные и трансмиссионные агрегаты;
4. Механическая конструкция;
5. Входной и выходной конвейеры.

幻灯片5- Станок для правки угловых прутков

Слайды 16: Широкая клиентская база угловых правильных станков Wuxi JACK:

幻灯片6- Станок для правки угловой стали

Слайды 17, 18, 19, 20 и 21.: Машина для выпрямления ребристых пластин Wuxi JACK:

Эти 5 страниц слайдов имеют общее введение на машине для правки ребристых пластин Wuxi JACK:



Слайды 17: Общее введение в правильную машину для ребристых пластин Wuxi JACK:

1. Положение машины для правки ребристых пластин:

1) Это еще один популярный продукт Wuxi JACK;
2) Это своего рода мощная машина для выпрямления стальных конструкций;

2. Функция машины для выпрямления ребристых пластин:

1) Эта машина предназначена для правки блоков ребристых пластин, или так называемых блоков жестких пластин;
2) Эти ребристые пластины являются важным сырьем для изготовления больших балок и балок в портовом машиностроении, судостроении и мостостроении;
3) Сопутствующее оборудование: Правильный станок для ребристых пластин имеет аналогичный рабочий стиль, механическую раму и используется на той же производственной линии для тяжелых условий эксплуатации, что и станок для закругления кромок;

3. Применимые характеристики заготовки: Блок ребристой пластины, применимый для машины для правки ребристых пластин:

1) Ширина в диапазоне от 1000мм до 3000мм;
2) Толщина в диапазоне от 8 мм до 28 мм;
3) Может быть От 1 до 3 ребер жесткости или ребер жесткости., изготовленный на 1 части пластинчатого блока.



幻灯片1- Машина для правки жесткого листа

Слайдов 18: Превосходные возможности правки машины для правки ребристых пластин Wuxi JACK:

1. Производительность: Скорость правки на машине для правки ребристых пластин составляет 6000 мм/мин, что обеспечивает очень высокую эффективность;


2. Адаптация к гибкому распределению ребер на блоке пластин с помощью усовершенствованной функции машины для выпрямления ребристых пластин:

1) Горизонтальное положение количество ребер на пластинчатом блоке - 3 штуки, в зависимости от заготовки могут отличаться;
2) Соответственно интервал между 3-мя ребрами может находиться в диапазоне от 225мм до 700мм;
3) Цель: Соответственно, 3 комплекта правильных блоков можно перемещать вдоль горизонтальной балки машины для правки ребристых пластин, чтобы точно нацеливаться на центральную линию ребер;
4) Стиль работы: Такое горизонтальное движение правильных блоков приводится в движение двигателем переменного тока, распознается энкодером и контролируется ПЛК (программируемым логическим контроллером), что полностью гарантирует точное наведение правильных блоков с помощью ребер;


3. Сверхсильная сила выпрямления, создаваемая машиной для выпрямления ребристых пластин Wuxi JACK:

1) Выпрямляющее действие вниз трех комплектов правильных агрегатов осуществляется с помощью гидравлические цилиндры;
2) Эти гидроцилиндры имеют Макс.рабочее давление 25МПа;
3) Соответственно, макс.Доступная выходная сила выпрямления от машины для выпрямления ребристых пластин Wuxi JACK может достигать 30 тонн;
4) Ход выпрямляющих устройств вниз осуществляется с помощью линейки измерения.

幻灯片2- Машина для правки ребристых пластин

Слайды 19: Прочная механическая рама машины для правки ребристых пластин Wuxi JACK:



1. Фото 1: Устойчивая, прочная и долговечная коробчатая механическая рама машины для правки ребристых пластин Wuxi JACK, позволяющая выполнять тяжелые операции по выпрямлению элементов стальных конструкций;

2. Фото 2: Гидравлическая насосная станция и пульт управления машиной для правки ребристых пластин размещены на платформе ее основной рамы, с боковой стороны установлена ​​лестница для подъема.Это обеспечивает компактные размеры машины для правки ребристых пластин;
3. Фото 3: Рабочие ячейки правильной машины с ребристыми пластинами: 3 комплекта правильных блоков с гидравлическим приводом и ходом вниз, которые являются подвижными и оснащены сложным управлением;
4. Фото 4: 3 комплекта правильных агрегатов соединены в единую систему с помощью передаточного стержня, что гарантирует синхронное выпрямление трех частей ребер узла рифленых пластин во время работы машины для правки рифленых пластин.



幻灯片3- Машина для правки пластин жесткости

Слайдов 20: Точная, удобная и удобная в использовании машина для правки ребристых пластин Wuxi JACK:



1. Фото 1: Сочетание пульта дистанционного управления с панелью управления гарантирует гибкое и удобное перемещение оператора во время работы машины для правки ребристых пластин;
2. Фото 2: Интеграция двигателя переменного тока, энкодера и ПЛК полностью обеспечивает правильное позиционирование правильных блоков;
3. Фотографии 3: Великолепный вид установки и ввода в эксплуатацию машины для правки ребристых пластин Wuxi JACK на предприятии клиента.



幻灯片4- Машина для правки реберных пластин

Слайдов 21: Бережливое производство на протяжении всей цепочки создания ценности от заказа до поставки машины для правки ребристых пластин Wuxi JACK:

Снимки на нескольких этапах при доставке клиенту правильной машины для ребристых пластин Wuxi JACK:


幻灯片5- Машина для правки пластин жесткости
Машина для выпрямления двутавровой балки
01

Машина для правки угловой стали
02

Машина для выпрямления двутавровой балки
03

Другие серии продуктов, которыми мы владеем, помимо машины для правки стальных конструкций

MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой
MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой
1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
DX1520 Фрезерный станок для обработки торца двутавровой балки для стальных конструкций
DX1520 Фрезерный станок для обработки торца двутавровой балки для стальных конструкций
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
Ассистент гидравлической загрузки SXBJ-16 Фрезерный станок для листового металла
Ассистент гидравлической загрузки SXBJ-16 Фрезерный станок для листового металла
A. Расширенная функция вспомогательной системы загрузки для ежедневной эксплуатации крупногабаритного фрезерного станка SXBJ-16:
B. Конструкция и принцип работы автоматических вспомогательных погрузочных кронштейнов с гидравлическим приводом в оборудовании для фрезерования кромок крупногабаритных листов:
C. Использование крупногабаритного фрезерного станка SXBJ-16:
D. Технические параметры крупногабаритного фрезерного станка SXBJ-16:
0
0
Универсальная автоматическая продольная машина для правки угловой стали ASM63
Универсальная автоматическая продольная машина для правки угловой стали ASM63
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
7-осевой 3000/12 Пламенный и плазменный крупногабаритный станок для резки труб с ЧПУ
7-осевой 3000/12 Пламенный и плазменный крупногабаритный станок для резки труб с ЧПУ
A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
Однонастольный универсальный сварочный позиционер серии HB с зажимным патроном
Однонастольный универсальный сварочный позиционер серии HB с зажимным патроном
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Блоги о машинах для правки стальных конструкций

Дом

Дом Товары О нас НИОКР Настройка Часто задаваемые вопросы Блог Свяжитесь с нами

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
support@WXJACK.com
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号： 苏ICP备13045244号-1
