Двухосевой сварочный позиционер от Wuxi JACK, наиболее широко используемый инструмент для клиентов!

Панель навигации на "Двухосевой сварочный позиционер"

Важность и рабочие характеристики двухосевого сварочного позиционера



1. Положение двухосевого сварочного позиционера:

1) Двухосевой сварочный позиционер является основным, стандартным, а также самым большим ответвлением в группе продуктов сварочного позиционера;
2) Начиная с него, все остальные конструкции поворотного сварочного позиционера преобразуются из этого двухосевого сварочного позиционера, например, сварочный позиционер с головкой и хвостом, сварочный позиционер L-типа, сварочный позиционер подъемного типа, сварочный позиционер с сервоприводом, специальный сварочный позиционер …, так далее.;



2. Режим работы двухосевого сварочного позиционера:

1) Как следует из названия, для динамического получения наилучшего положения для сварки заготовки двухосевой сварочный позиционер имеет две степени свободы во время работы;

2) Управление на двухосевом сварочном позиционере осуществляется с помощью его силового узла: Набор поворотных сварочных столов разных диаметров: (Рисунок 1)

Рис. 1 Сварочный позиционер


a) Вращение поворотного сварочного стола на 0°~ 360° как по часовой стрелке, так и против часовой стрелки.Соответствующая линейная скорость вращения также является скоростью сварки заготовки, которую можно регулировать в пределах примерно 10-кратного диапазона, например, 100 ~ 1150 мм/мин;

b) Наклон поворотного сварочного стола на 0°~ 120°, который также приводится в движение двигателем переменного тока, но с фиксированной линейной скоростью.



Для правильного управления наклоном поворотного сварочного стола на поперечном размере сварочного позиционера имеется небольшая угловая шкала для индикации: (Рис.2)

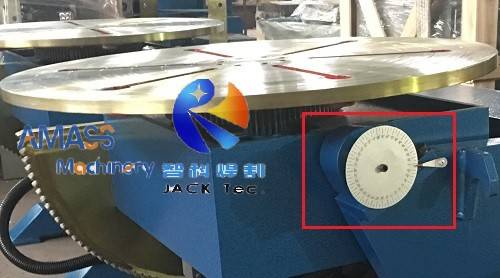

Рис. 2 Сварочный позиционер Масштабная пластина

3) Таким образом, идеальная ориентация заготовки может быть достигнута с помощью вышеупомянутого двухосевого управления на поворотном сварочном столе двухосевого сварочного позиционера;



3. Фиксация заготовки на двухосном сварочном позиционере:



1) Вырежьте поверхность поворотного сварочного стола, есть 6 угловых равномерно распределенных Т-образных пазов и круглые отверстия для позиционирования, окружающие центр круга.: (Рис.3)

Рис. 3. Сварочный поворотный стол.



2) Сварочные приспособления различных типов устанавливаются на поверхность поворотного сварочного стола через эти Т-образные пазы и установочные отверстия, которые, в свою очередь, прочно фиксируют заготовку на вращающемся сварочном позиционере: (Рис.4)

Рис. 4 Сварочный поворотный стол



3) Для понимания общей картины и сильных сторон посетите тематическую страницу 'Превосходство сварочного позиционера Wuxi JACK'.



Краткий обзор двухосевого сварочного позиционера Wuxi JACK и других типов

Отличительная черта двухосевого сварочного позиционера Wuxi JACK

1. Сварочный позиционер - это своего рода внешне «простой», но довольно сложный поворотный сварочный стол как для заказчика, так и для производителя.: вам необходимо найти наиболее подходящее решение для различных сценариев применения, которое должно быть полностью учтено с учетом факторов, включающих прочную и лаконичную структуру, компактный размер, простоту эксплуатации и обслуживания и т. д.;
2. Преимущества сварочного позиционера Wuxi JACK представляют собой ряд тем: На этой странице и связанных с ней страницах, посвященных поворотному сварочному столу: Трехосевой сварочный позиционер, Одноосевой сварочный позиционер, Сварочный позиционер с сервоприводом, Позиционер для сварки головы и хвоста, Специально изготовленный сварочный позиционер, мы даем то, как мы совершенствуем каждый из наших поворотных сварочных столов, и делаем его качественным;
3. Здесь мы представляем механическую функцию вращающегося сварочного позиционера Wuxi JACK, как показано ниже.

Высокая жесткость механического корпуса сварочного позиционера:



Почему сильная механическая конструкция жесткости так важна для комплекта сварочного позиционера?




1. Скрытый риск из-за дряблой механической конструкции сварочного позиционера:

1) В качестве сварочного позиционера с двумя-тремя степенями свободы для своего поворотного сварочного стола: Поворотный сварочный стол вращается на 0°~360° и наклоняется на 0°~120°, а также имеет достаточный процент применения с возможностью подъема, жесткостью и долговечностью сварки. Позиционер имеет жизненно важное значение в его работе: он определяет не только контроль точности ориентации заготовки, но и эффективный срок службы сварочного позиционера;

2) Особенно в сварочном позиционере подъемного типа, сварочном позиционере с головкой и хвостом с подъемом, который часто использует рабочие движения горизонтального вращения и даже полного вращения поворотного сварочного стола, предположим, что механический вращающийся вал вращающегося сварочного позиционера дряблый… Это не будет влияет только на точность работы самого сварочного позиционера, увеличивая затраты на техническое обслуживание поворотного сварочного стола, но, что более серьезно, вызывает скрытые проблемы безопасности при работе сварочного позиционера и поворотного сварочного стола.


2. Механическая структура вращающегося сварочного позиционера Wuxi JACK:

1) В этом отношении, Wuxi JACK всегда реализует самые высокие и самые строгие стандарты контроля., на протяжении всего нашего заказа до доставки с дополнительным контролем круга для сварочного позиционера, а также его поворотного сварочного стола: от разработки идеи до проверки, выбора сырья, контроля процесса термообработки, изготовления и окончательной сборки ... Каждый комплект Wuxi Поворотный сварочный позиционер JACK и его поворотный сварочный стол обладают достаточной предельной прочностью и жесткостью;
2) Для получения более подробной информации, пожалуйста, проверьте введение продукта Сварочный позиционер с одним столом для тяжелых условий эксплуатации.

Рабочее видео двухосевого сварочного позиционера Wuxi JACK

Поворотный сварочный стол Регулятор скорости вращения двухосевого сварочного позиционера на предприятии Wuxi JACK

Валидация вращения и наклона поворотного сварочного стола двухосевого сварочного позиционера и манипулирования рабочим подвесным устройством на предприятии Wuxi JACK

Осмотрите шкаф управления двухосевым сварочным позиционером на предприятии Wuxi JACK.

Подраздел по типам двухосевых сварочных позиционеров

Двухосевой вращающийся сварочный позиционер можно разделить на две группы:

1. обычный одинарный поворотный сварочный стол Сварочный позиционер;

2. Сварочный позиционер L-типа с фиксированной высотой поворотного сварочного стола.

Давайте рассмотрим эти два типа двухосевых сварочных позиционеров один за другим.

Панель навигации в "Подразделе по типам двухосевых сварочных позиционеров"

1. Обычный одноповоротный сварочный стол Двухосевой сварочный позиционер:

Подробнее >>

1. Положение обычного одноповоротного сварочного стола и двухосевого сварочного позиционера:

1) Это самая большая группа вращающихся сварочных позиционеров не только в отрасли двухосевых сварочных позиционеров, но и во всем семействе сварочных позиционеров как с точки зрения области применения в отрасли, так и с точки зрения объема продаж на рынке. ;
2) Когда люди говорят о сварочном позиционере, первое впечатление, которое приходит им на ум, это сварочный позиционер серии HB: вращающийся сварочный позиционер с набором круглых поворотных сварочных столов, которые можно вращать и наклонять.



2. Достоинства обычного одноповоротного сварочного стола и двухосевого сварочного позиционера:

1) В области сварки элементов конструкции этот тип сварочного позиционера может удовлетворить спрос на получение наилучшего положения сварки в наибольшей части случаев применения;

2) Кроме того, этот тип вращающегося сварочного позиционера имеет следующие преимущества::

а) Простая и компактная конструкция при небольших габаритах;
б) Простота в обращении, перемещении и установке.Нет необходимости в дополнительном фундаменте;
в) Удобное и интуитивно понятное управление при работе за поворотным сварочным столом;
г) Применимо для серийного производства, а также длительного использования;
3) Это причины, по которым обычный сварочный позиционер с одним поворотным сварочным столом серии HB получил такое широкое применение и занимает позицию № 1 в семействе сварочных позиционеров.



3. Классификация обычных одноповоротных сварочных столов и двухосевых сварочных позиционеров:

В зависимости от грузоподъемности поворотного сварочного стола стандартный двухосевой поворотный сварочный позиционер можно разделить на 3 сорта из:

1) Легкий сварочный позиционер:

а) Грузоподъемность поворотного сварочного стола менее 1 тонны можно отнести к легкому сварочному позиционеру.Например: 200кг, 300кг, 600кг и т.д.;
б) Эта серия поворотных сварочных столов используется для сварки небольших и легких деталей, таких как фланец, трубная сборка и т. д. Иногда он используется в лаборатории;

2) Сварочный позиционер средней мощности:

a) Грузоподъемность поворотного сварочного стола от 1 до 10 тонн классифицируется как сварочный позиционер средней мощности.Обычно видимый тоннаж составляет 2 тонны, 2 тонны, 5 тонн и т. Д .;
б) Эта серия поворотных сварочных столов используется для изготовления компонентов, узлов и работы в процессе всего транспортного средства;

3) Сварочный позиционер для тяжелых условий эксплуатации:

а) Грузоподъемность поворотного сварочного стола свыше 10 тонн классифицируется как сварочный позиционер для тяжелых условий эксплуатации.Часто выбираемый тоннаж составляет 10 тонн, 15 тонн, 20 тонн, 30 тонн, 50 тонн и т. Д .;
б) Эта серия поворотных сварочных столов используется для изготовления крупных узлов, крупных деталей, которые будут собираться в крупногабаритную строительную технику, транспортные средства и т. д.



4. Технические аспекты обычного одноповоротного сварочного стола Двухосевой сварочный позиционер:

1) Типовой эскиз этой группы вращающихся сварочных позиционеров, пожалуйста, проверьте правую руку;
2) Одной из важных проблем при применении двухосевого одноповоротного сварочного стола сварочного позиционера является установка сварочного приспособления на его поворотный сварочный стол:

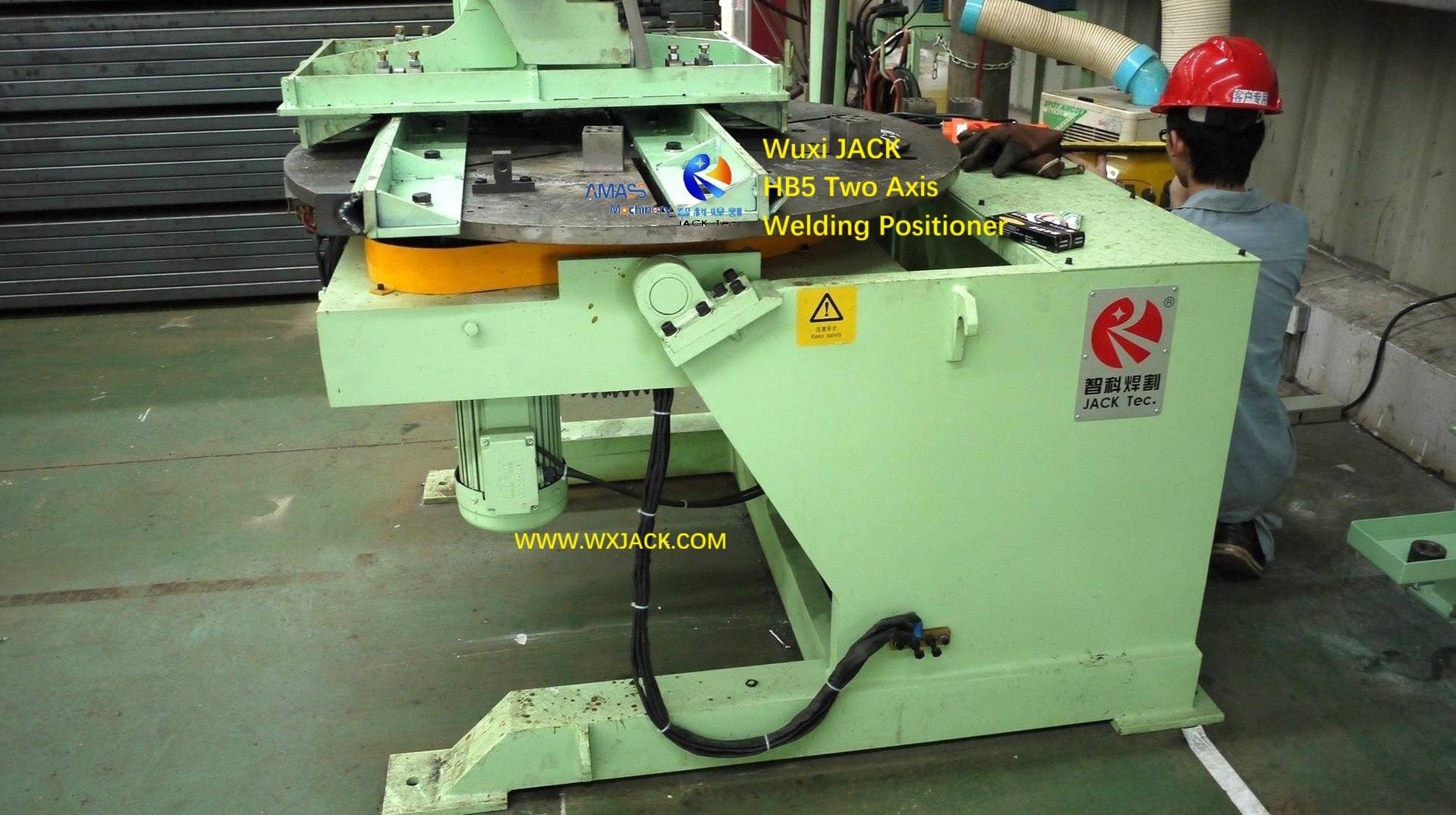

Рис. 1 Поворотный сварочный стол

3) В настоящее время скорость вращения поворотного сварочного стола от 0° до 360° контролируется инвертором и отображается на цифровом индикаторе:

Рис. 2 Сварочный позиционер



5. Технические параметры обычного одноповоротного сварочного стола Двухосевой сварочный позиционер:


В приведенной ниже таблице параметров указаны только стандартные модели двухосевого сварочного позиционера серии HB:

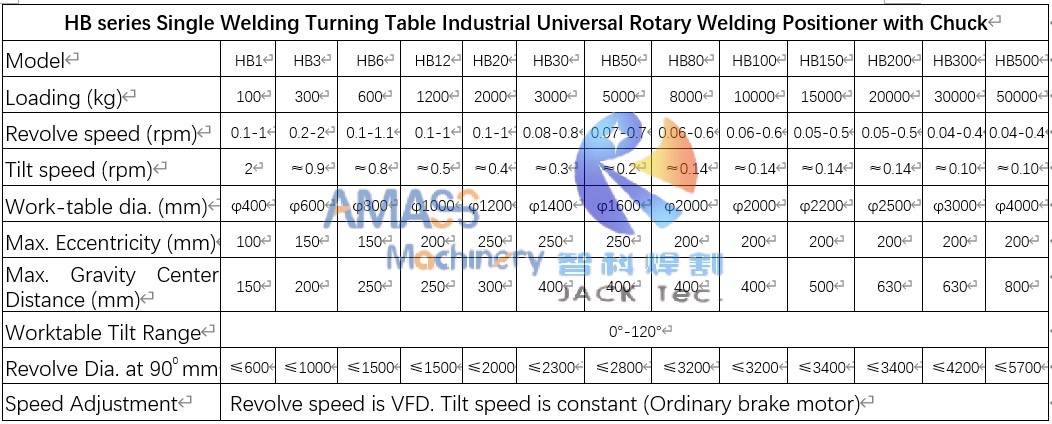

Технические параметры сварочного позиционера

2. Сварочный позиционер L-типа с фиксированной высотой поворотного сварочного стола:

Подробнее >>

1. Определение сварочного позиционера L-типа с поворотным сварочным столом фиксированной высоты:

Это своего рода небольшая ветвь в группе продуктов сварочного позиционера L-типа:
1) Большинство сварочных позиционеров L-типа имеют поворотный сварочный стол с функцией подъема.Итак, весь комплект сварочного позиционера имеет три оси управления;

2) Напротив, когда высота поворотного сварочного стола не может быть изменена, сварочный позиционер L-типа имеет только две степени свободы.:

а) Вращение поворотного сварочного стола на 0°~360° в вертикальной плоскости;
б) Вращение поворотного сварочного стола на 0°~360° в горизонтальной плоскости;
3) Эта фиксированная высота поворотного сварочного стола L-образного сварочного позиционера показана на левой фотографии.


2. Применение и технические виды сварочного позиционера L-типа с поворотным сварочным столом фиксированной высоты:

1) Сварочный позиционер L-типа такого типа с поворотным сварочным столом фиксированной высоты используется для изготовления рабочих деталей относительно небольших размеров;
2) Либо имеется всего несколько типов рабочих частей спецификации, которые имеют большой объем в каждой спецификации;
3) В сварочном позиционере L-типа фиксированной высоты как вертикальное, так и горизонтальное вращение поворотного сварочного стола имеют линейную регулировку скорости в пределах 10-кратного диапазона изменения.Эта линейная скорость управляется инвертором и также отображается интуитивно;
4) Эскиз конструкции этого сварочного позиционера фиксированной высоты L-типа см. слева;
5) Грузоподъемность поворотного сварочного стола в сварочном позиционере L-типа сравнительно мала: обычно от 1 до 3 тонн, а не до 5 тонн при фактическом использовании.


3. Технические параметры сварочного позиционера L-типа с вращающимся сварочным столом фиксированной высоты:

Грузоподъемность
Сварочный поворотный стол
1 тонна ~ 5 тонн
Ось управления 0°~360° Горизонтальное вращение
0°~360° Вертикальное вращение
L контроль высоты руки Фиксированный уровень, без изменений
Размер сварочного поворотного стола Вокруг Диа.600 мм ~
1200 мм
0°~360° Вращение и вращение 0,2 ~ 2 об/мин

Применение и сопутствующее оборудование двухосевого сварочного позиционера

1. Двухосевой одноповоротный сварочный стол серии HB занимает первое место по объему продаж среди сварочных позиционеров и используется для сварки различных типов элементов конструкций относительно малой и средней длины.(Рабочие части большой длины должны быть изготовлены на сварочном позиционере головы и хвоста);
2. На практике сварочный позиционер часто работает с другим распространенным сварочным оборудованием: сварочным манипулятором , , сварочным вращателем , , специальным сварочным аппаратом и т. д.;
3. И, как упоминалось в начале этой страницы, для фиксации рабочих частей на поворотном сварочном столе сварочного позиционера используются различные типы сварочного приспособления ..
