1 Edge Rounding Machine 24

Станок для закругления кромок Wuxi JACK,

Эффективная обрезка тончайших кромок пластин/ двутавровых балок для клиентов!

Область использования и применения станка для закругления кромок двутавровых балок/листов

Когда клиенту нужен станок для закругления кромок двутавровых балок/листов?

A. Мощные функции станка для снятия заусенцев и закругления кромок двутавровой балки Wuxi JACK:

1. Использование и назначение станка для обрезки торцевой пластины:

1) Функция: Станок для закругления кромок обрезает края рабочих деталей под закругленный угол. Радиус Φ2 ~ 2,5 мм высокая производительность, благодаря закругляющим роликам;
2) Рабочая скорость: Скорость округления может достигать 7000 мм/мин.;
3) Цель: Операция скругления кромок предназначена для повышение адгезионной способности заготовок к окраске, которые будут использоваться в качестве узлов механизмов, работающих во влажной среде;

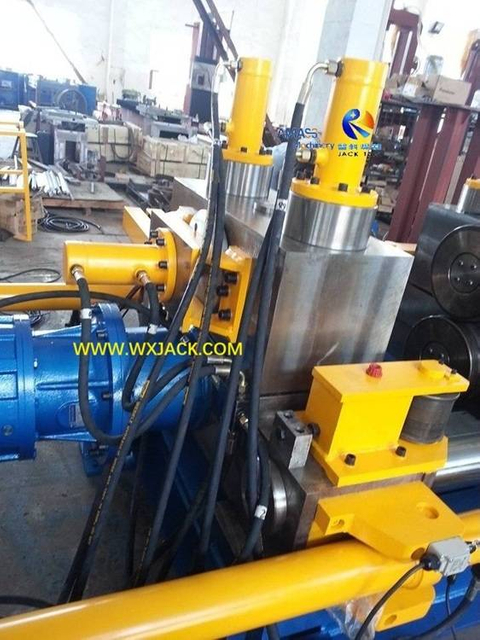

2. На станке для закругления кромок одновременно обрабатываются четыре угла:

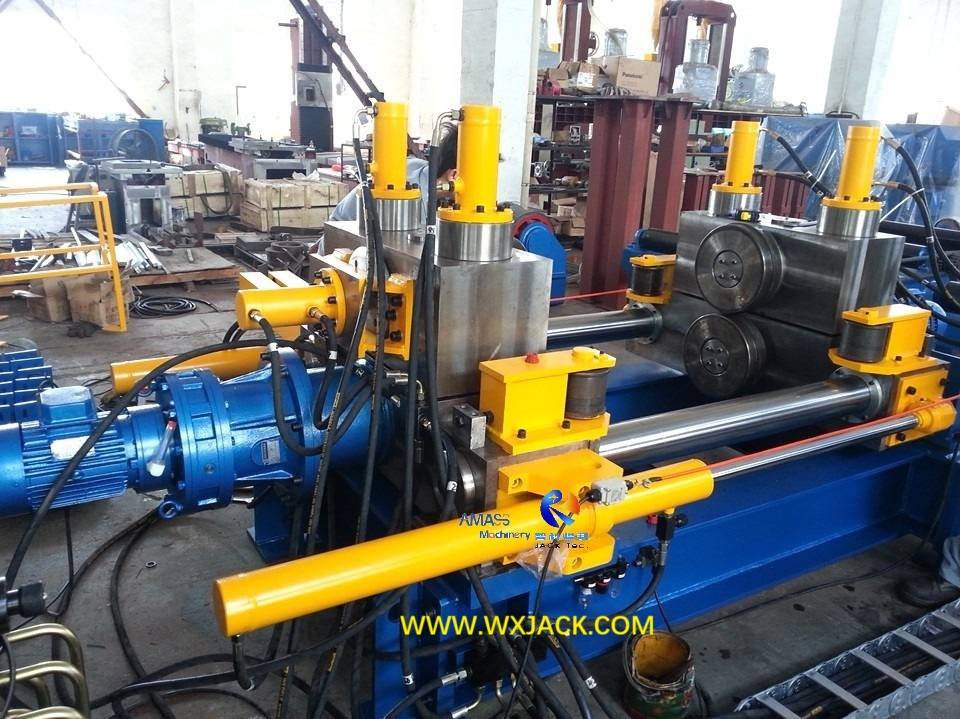

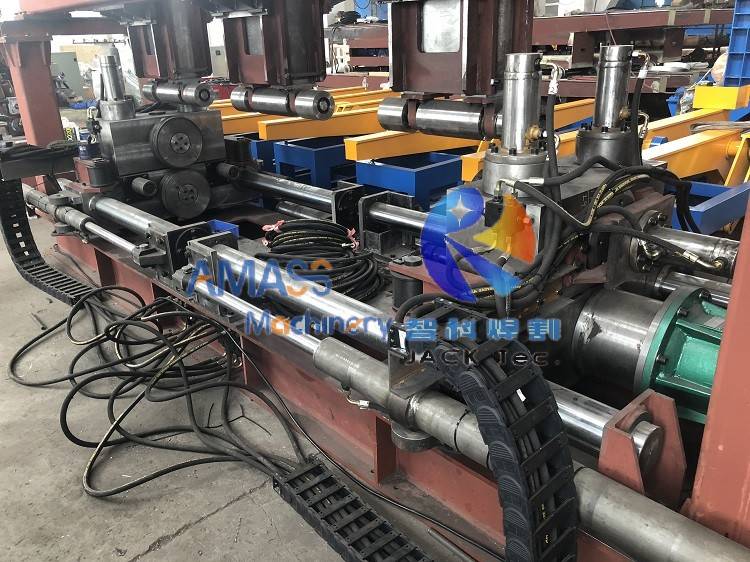

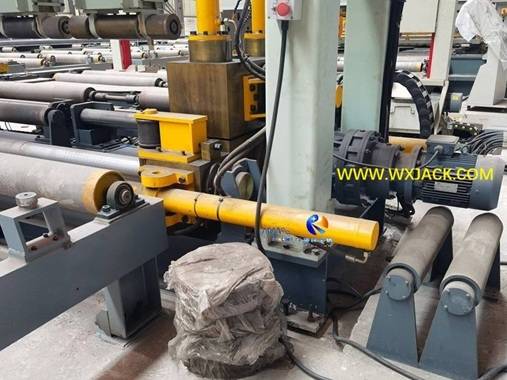

1) Во время работы верхние и нижние края с обеих сторон рабочих частей могут быть закруглены одновременно, в высокоэффективной машине для обрезки торцевых пластин Wuxi JACK:

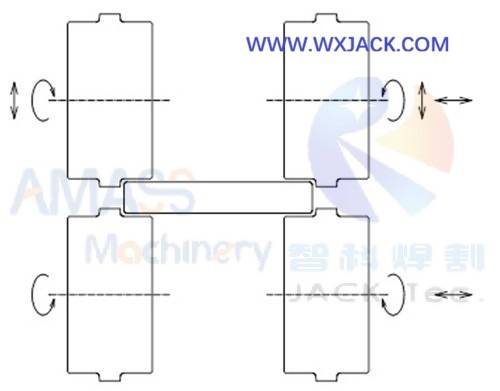

2) Эскиз рабочей теории станка для снятия заусенцев и закругления кромок листовой стали Wuxi JACK: (Рисунок 1)

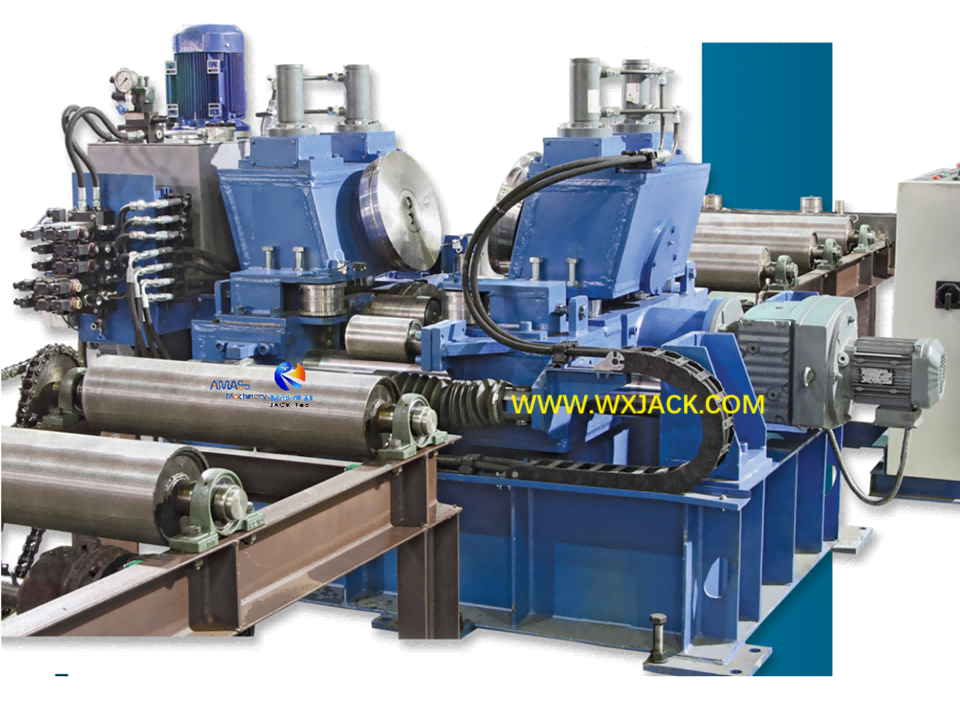

Рис.1 Станок для закругления кромок 18

3. Двойные функции удаления заусенцев и обрезки: В процессе обкатки не только кромки рабочих частей шлифуются из острых углов в круглые, но и эти кромки приобретают хороший эффект полировки и удаления заусенцев;

4. Применимые детали станка для снятия заусенцев и закругления кромок:

Не ограничиваются:
1) Листовая стальная пластина: Это составляет большую часть рабочих частей;
2) Элемент стальной конструкции H-балки также доступны для обрезки;

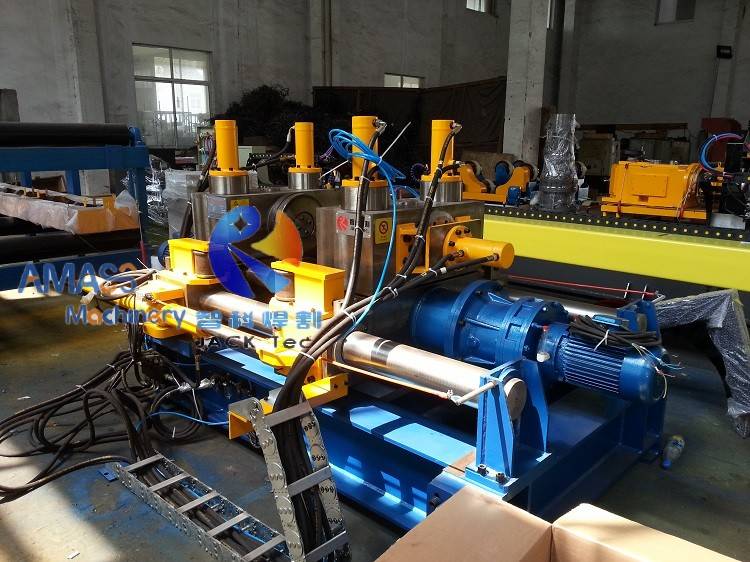

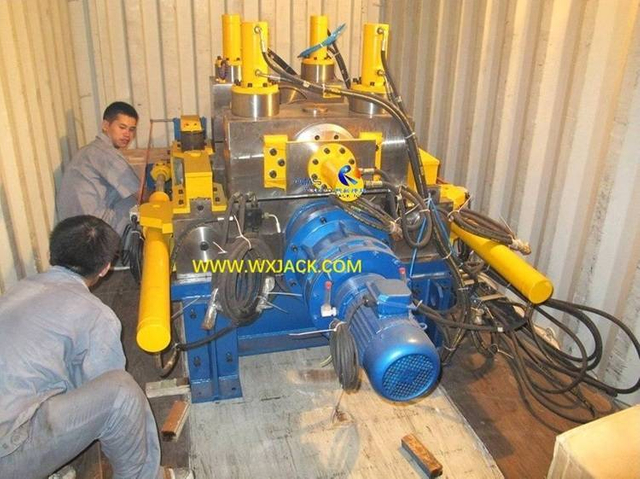

5. Рабочая прицел машины для снятия заусенцев и закругления кромок двутавровой балки Wuxi JACK:

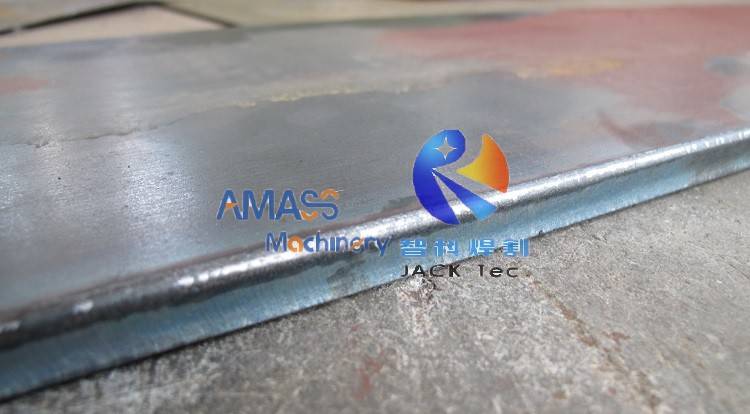

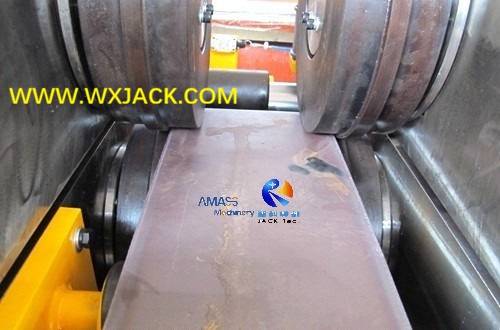

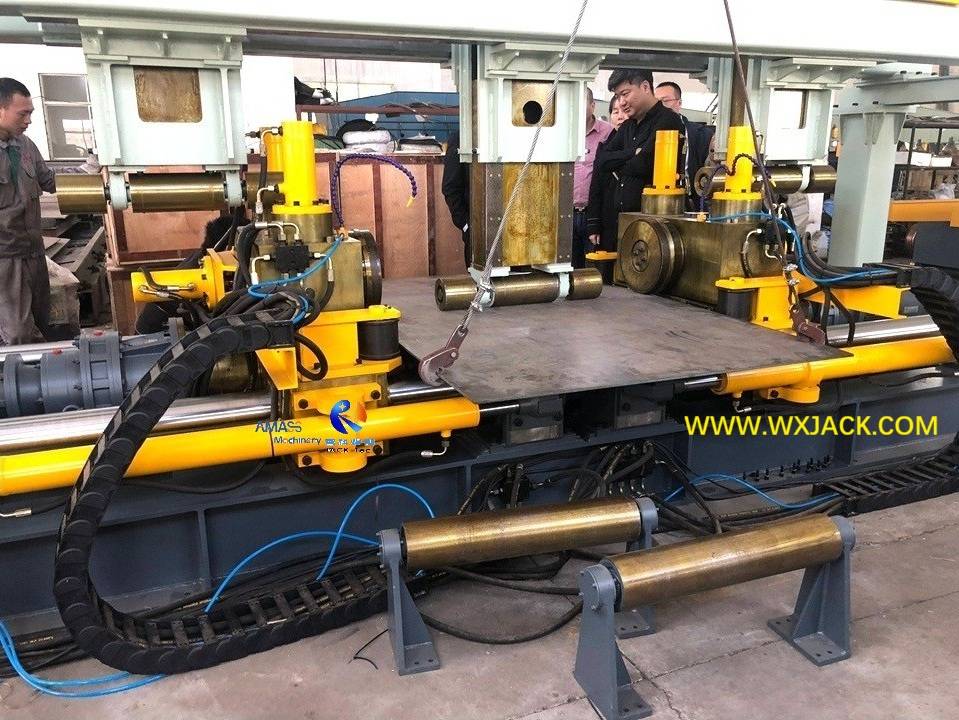

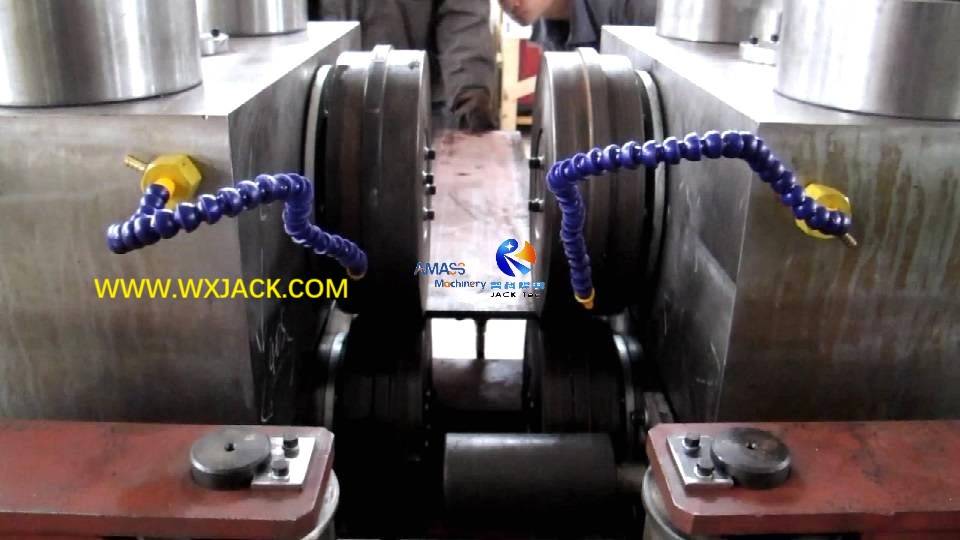

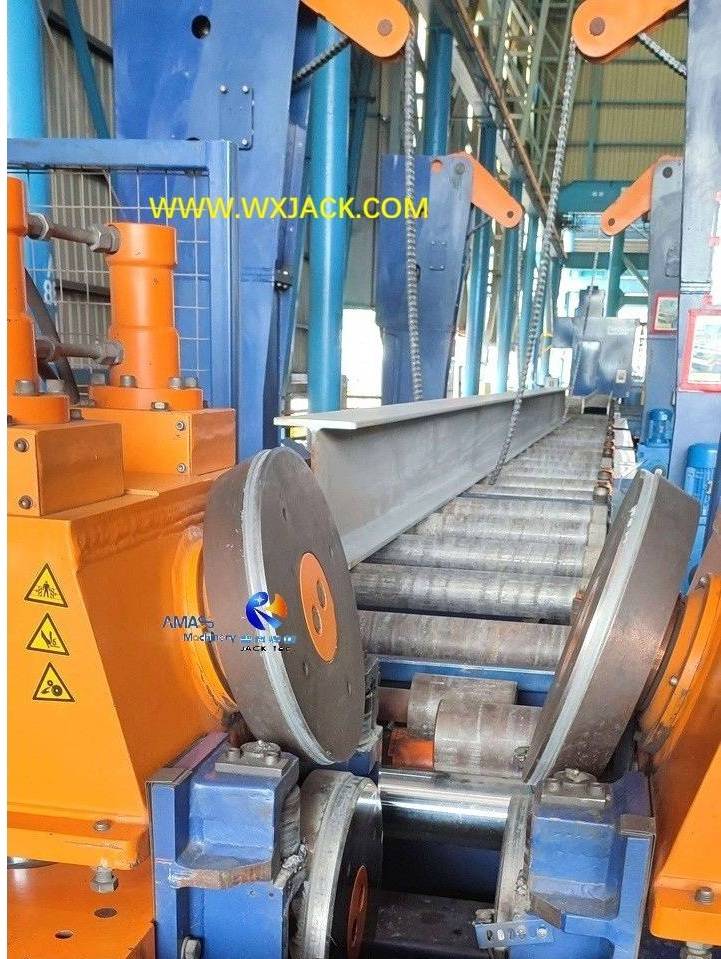

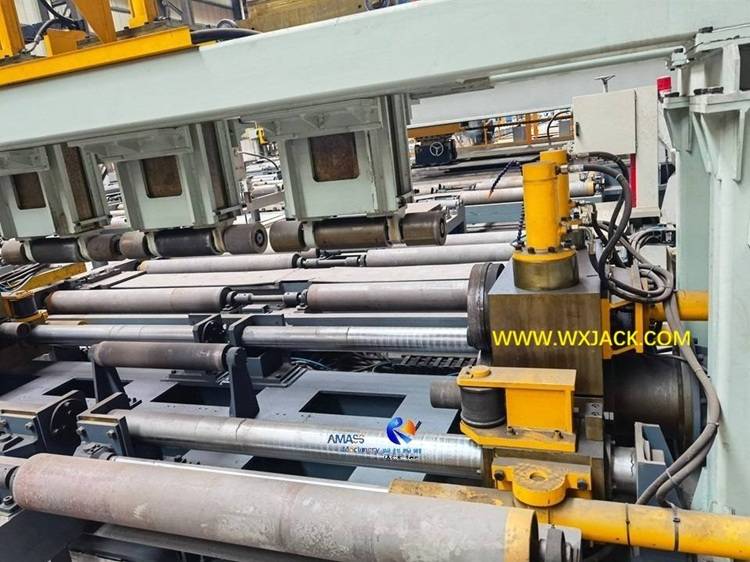

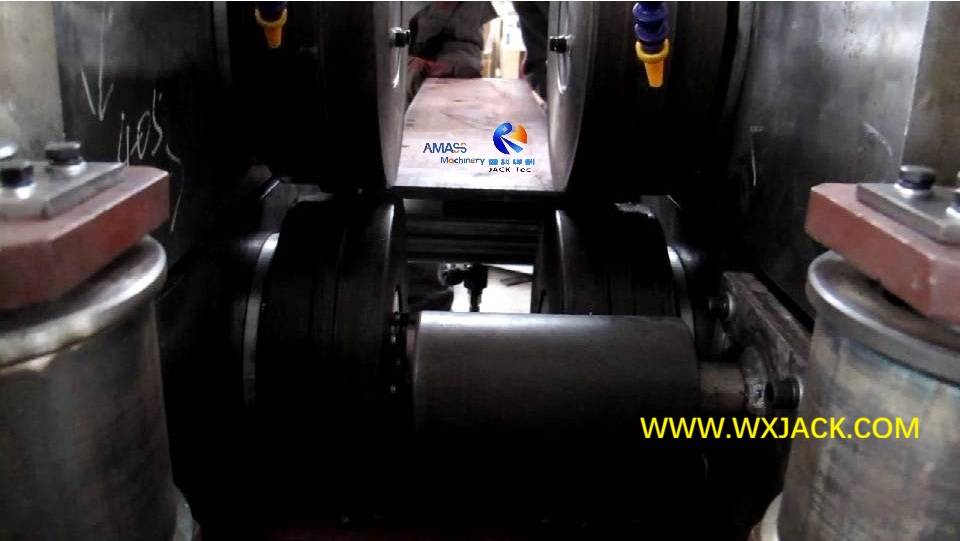

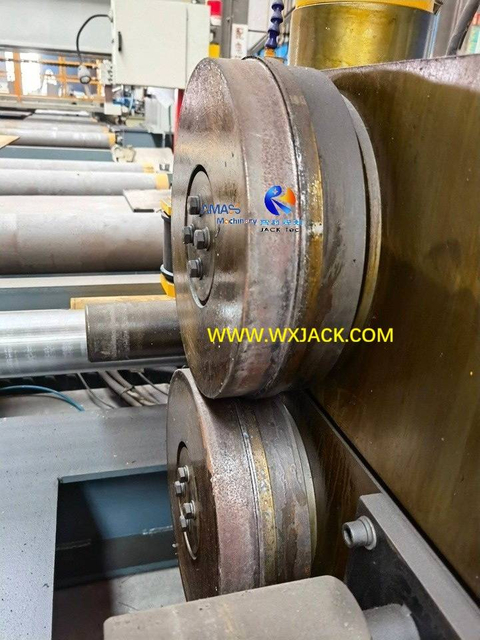

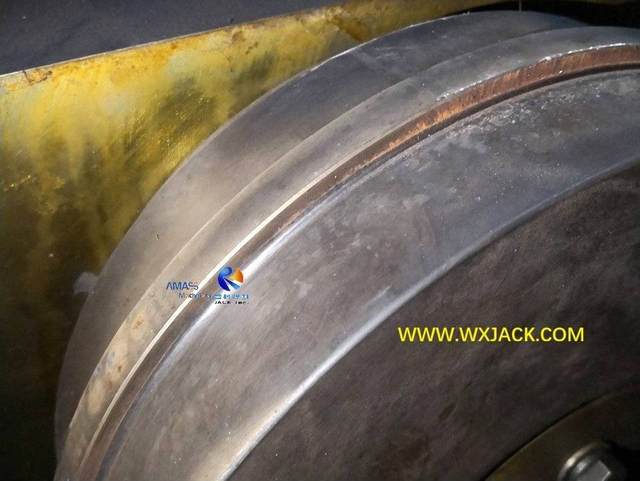

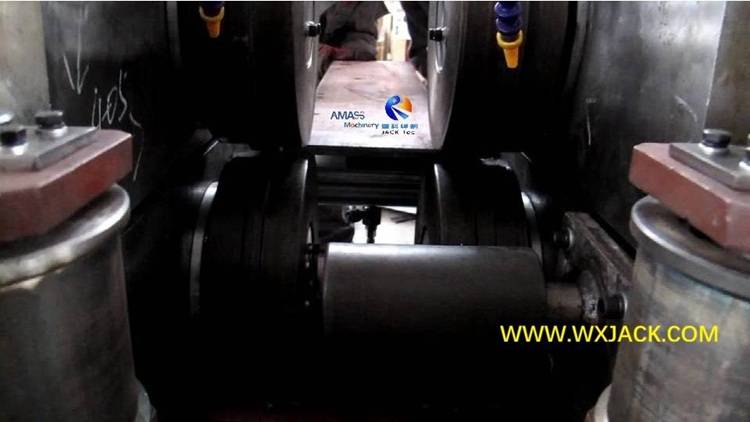

1) Локальный вид крупным планом на рабочий момент станка для обрезки торцевых пластин Wuxi JACK RH2000: (Рис.2)

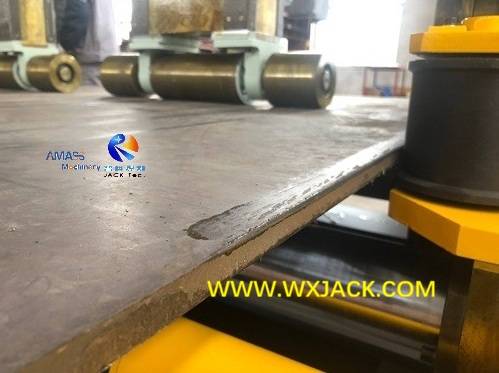

Рис. 2 Станок для снятия заусенцев и закругления кромок 11- IMG_6479

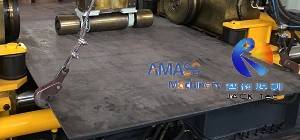

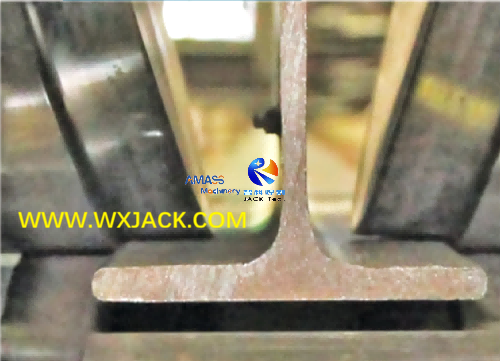

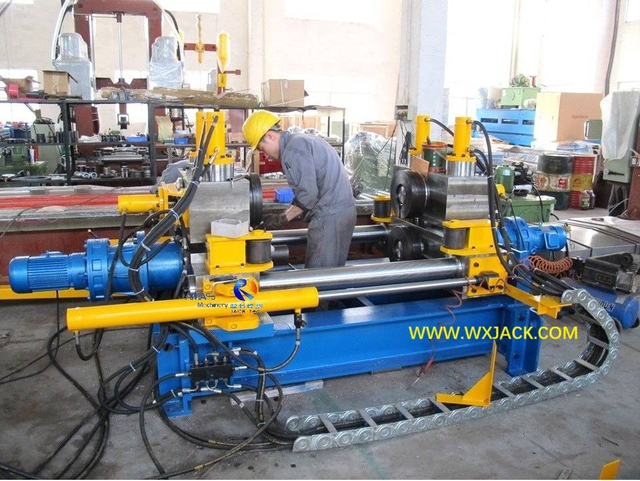

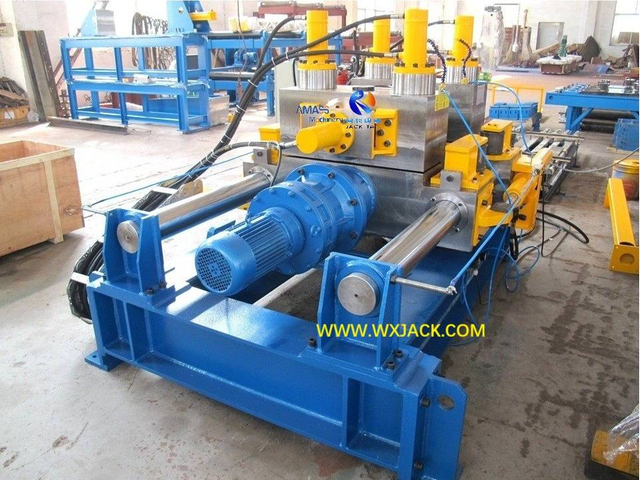

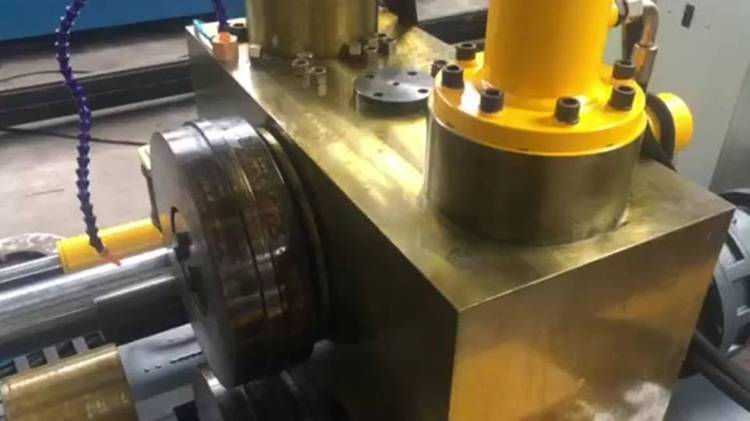

2) Момент вспышки на станке для закругления кромок двутавровой балки Wuxi JACK HR800: (Рис.3)

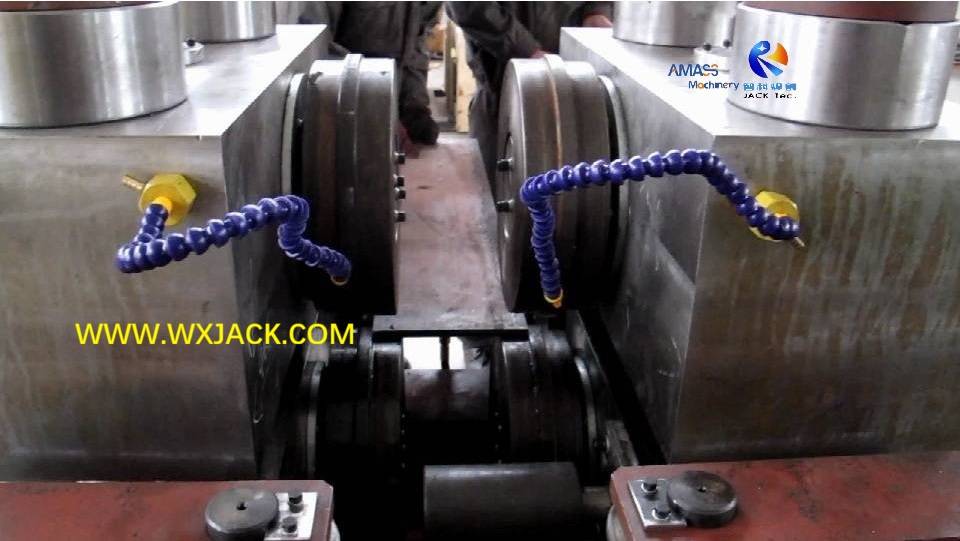

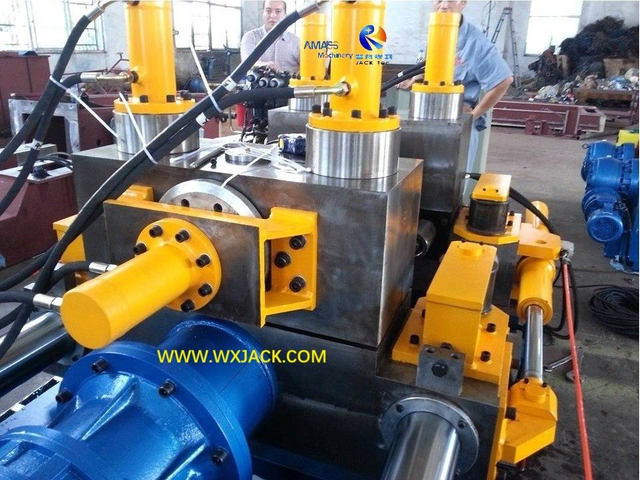

Рис.3 Станок для закругления кромок двутавровой балки



B. Обширная область применения станка для удаления заусенцев и закругления кромок двутавровых балок/листов:

1. Подходящие отрасли: Станок для закругления кромок двутавровых балок и листов является основным и необходимым оборудованием для первой операции в таких отраслях, как судостроение, портовое оборудование, морские буровые платформы, строительство стальных конструкций и т. д.;
2. Подходящая рабочая среда: Общим для этих механизмов является их высокая влажность Рабочая среда: Море или в море.Таким образом, каждый день подвергаясь эрозии морской водой, покрытия и лакокрасочные поверхности этих машин сталкиваются с серьезными проблемами в плане защиты;

3. Необходимость станка для обрезки двутавровой балки и торцевой пластины:

1) С помощью машины для закругления кромок двутавровых балок/пластины закругленные углы стальных пластин/элементов конструкции могут быть увеличены за счет улучшения адгезии окраски;
2) Таким образом, на следующем этапе изготовления конечного оборудования можно гарантировать высочайшее качество: станок для закругления кромок помогает поддерживать наилучшее качество долгосрочной окраски и долговечность этого оборудования, работающего в прибрежных районах;

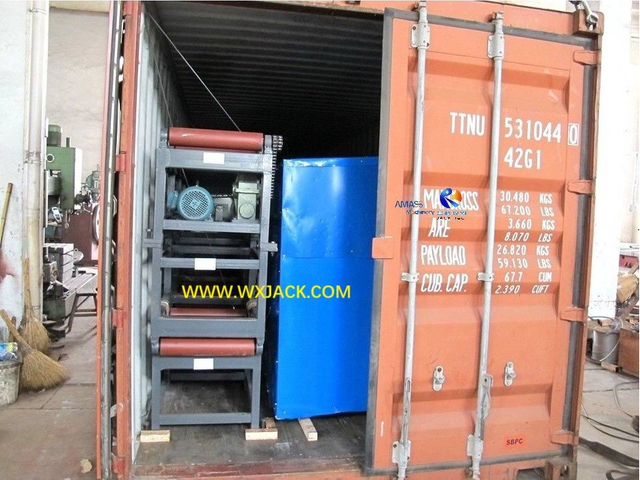

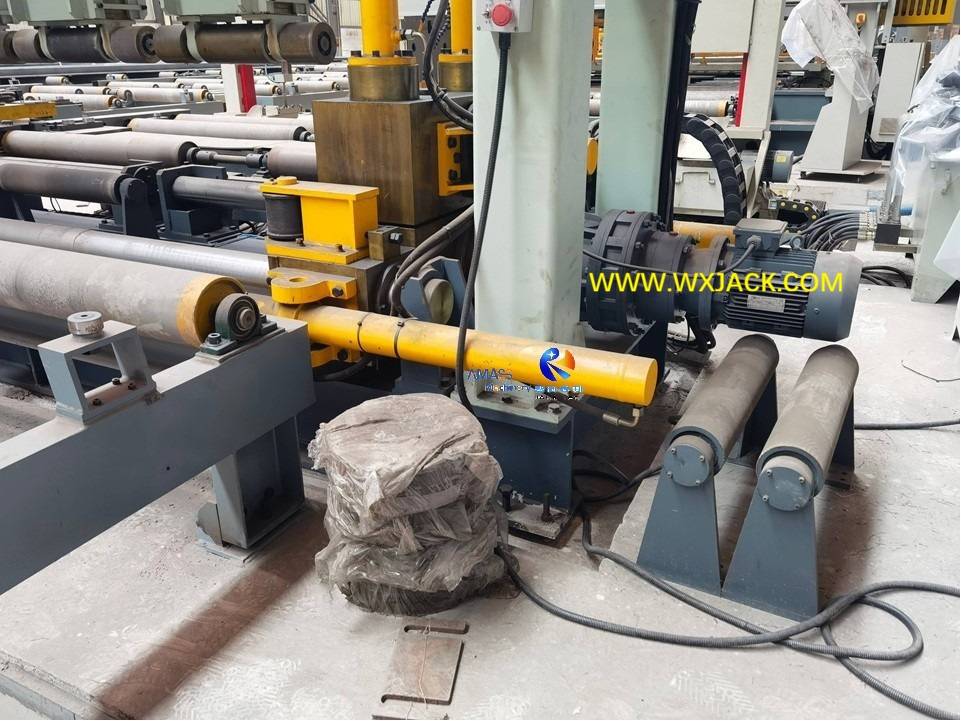

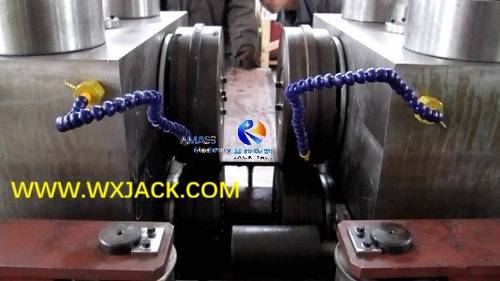

4. Круглый угол готовой обрезанной стальной пластины доставляется с машины для закругления кромок Wuxi JACK RH1000: (Рис.4)

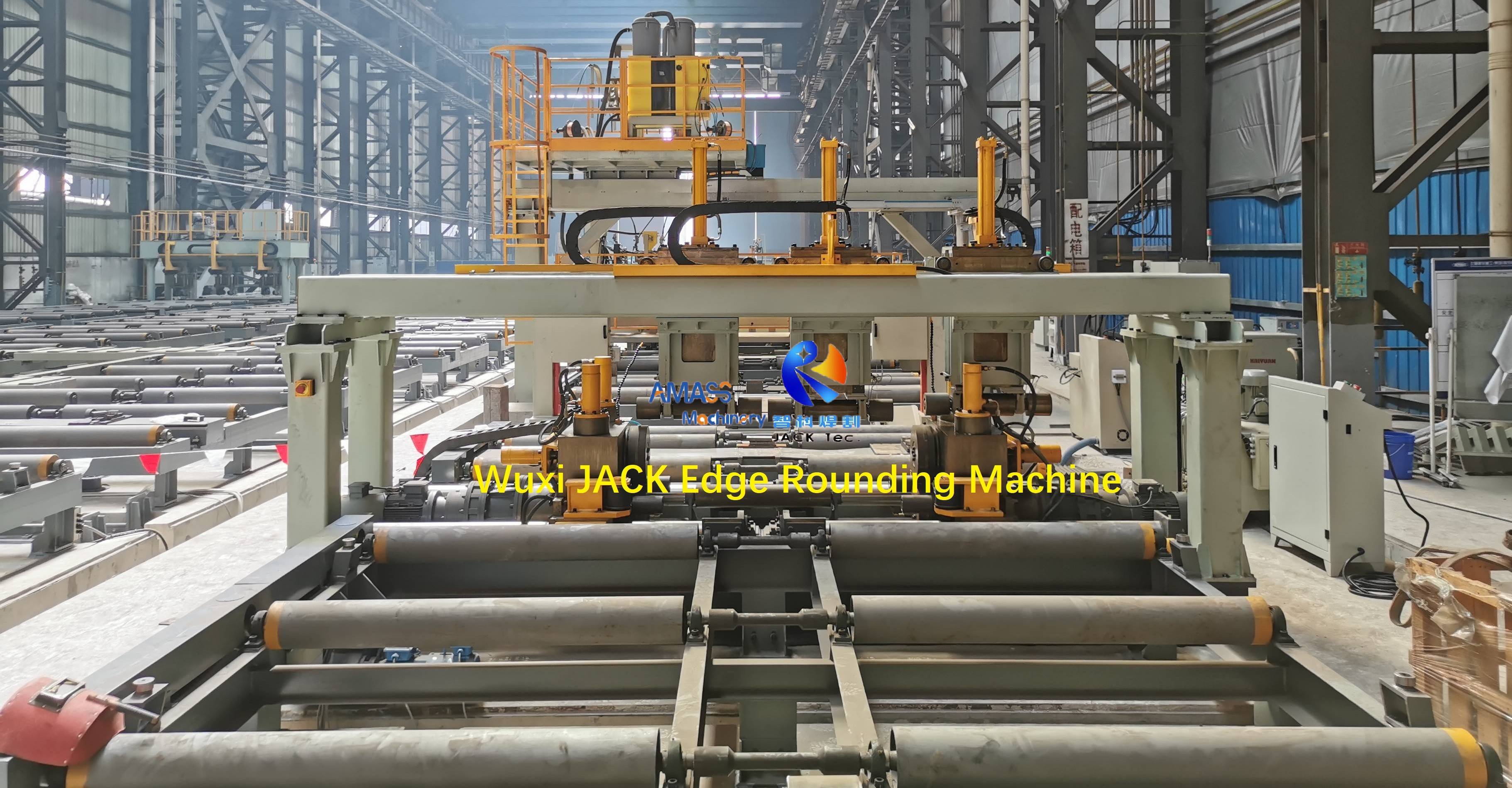

Рис. 4. Станок для обрезки торцевой пластины 17

5. Расширенные преимущества станка для снятия заусенцев и закругления кромок двутавровых балок/листов:

1) Более безопасная логистика: Кроме того, закругленные края двутавровых балок/стальных пластин безопаснее и удобнее в обращении;
2) Лучший внешний вид можно получить готовое оборудование;Это еще одно преимущество, полученное вместе с внедрением станка для закругления кромок двутавровых балок / листового металла;
3) Распространено на другие отрасли: Между тем, все другое оборудование, подобное судостроительному и портовому оборудованию, которое работает в среде с большим количеством влаги, получит большую выгоду от машины для удаления заусенцев и закругления кромок двутавровой балки / пластины;
6. Итоговые слайды на станке для закругления кромок серии RH показано на веб-странице »Станок для снятия заусенцев и закругления кромок Wuxi JACK'.



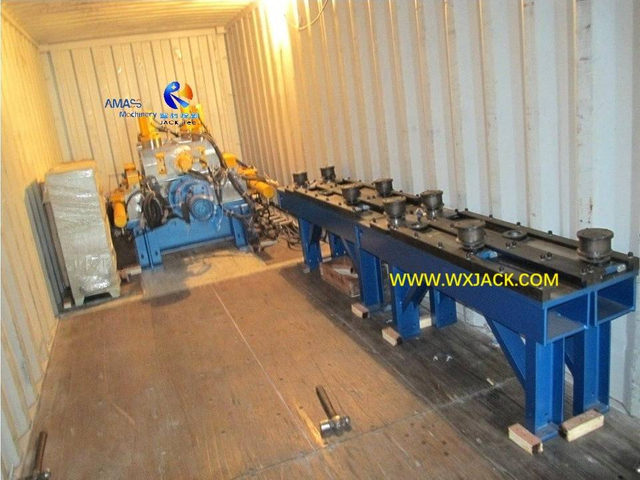

Широкий ассортимент и цепочка создания стоимости от заказа до доставки станков для закругления кромок двутавровых балок и листовой стали Wuxi JACK

Технические преимущества машины для снятия заусенцев и закругления кромок двутавровой балки/листовой стали Wuxi JACK

1) Сила Уси ДЖЕК: Судостроение/производство портового оборудования/строительство стальных конструкций — это отрасли, для которых компания Wuxi JACK оказывает услуги.За годы исследований мы накопили богатые систематические технические ноу-хау при разработке нашей продукции, в том числе станков для закругления кромок серии RH;

2) Сопутствующие страницы продукта с станком для закругления кромок двутавровой балки / стальной пластины:

а) Станок для закругления кромок полосы;
б) Машина для закругления кромок широкой пластины;

1. Редкие возможности проектирования и производства станков для закругления кромок двутавровых балок:

1) Природа: Станок для снятия заусенцев и закругления кромок двутавровой балки относится к сложному и высокотехнологичному оборудованию, которое включает в себя передовые технологии, богатый опыт и передовые процессы для разработки подходящего оборудования;
2) Драгоценность: В промышленности очень немногие компании обладают реальными возможностями и опытом производства станков для закругления кромок двутавровых балок, и Wuxi JACK является одним из выдающихся поставщиков для клиентов:

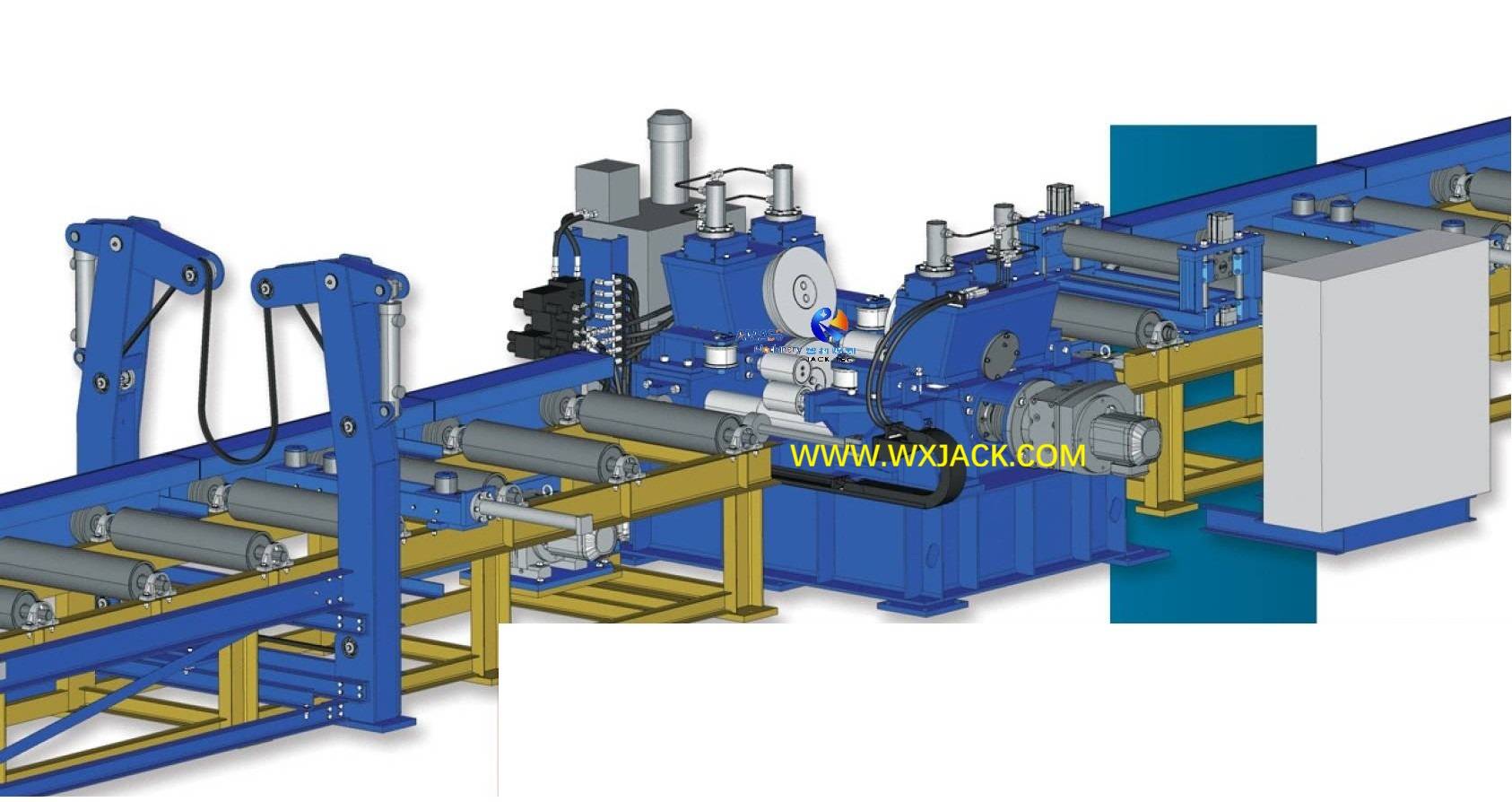

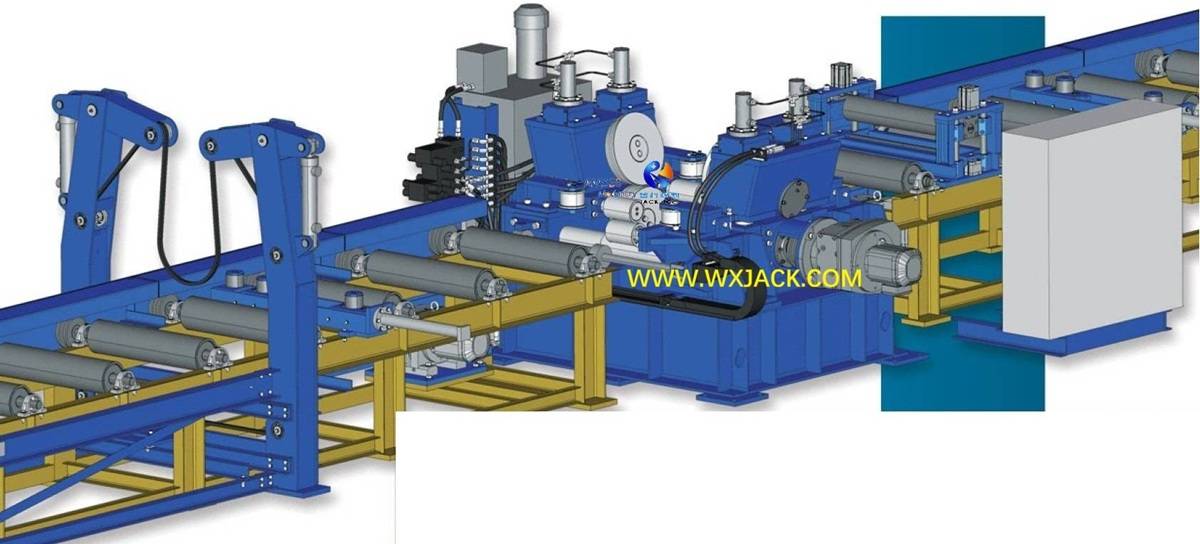

3) 3D-эскиз Wuxi JACK HR800 Станок для закругления кромок двутавровой балки: (Рис.5)

4) Эскиз проекта принципа работы станка для снятия заусенцев и закругления кромок балок Wuxi JACK H: (Рис.6)

Рис.6 Станок для снятия заусенцев и закругления кромок

2. Принять наиболее подходящую механическую конструкцию для станка для удаления заусенцев и закругления кромок двутавровых балок/листов: (Рис.7/8)

1) Различные конструкции для узкой и широкой пластины Станок для закругления кромок: Как вы можете проверить на 2 фотографии выше, механическая рама небольших моделей (РХ800/ РХ1000) и большие модели (РХ1000/ РХ1500/ РХ2000 / РХ3000) станка для закругления кромок разные;

2) Особенности станка для закругления кромок широкой пластины:

а) Возникает проблема «выпуклости» при обрезке и закруглении кромок листового металла большой ширины на станке для обрезки торцевых пластин:
б) Когда ширина листового металла превышает определенный уровень, во время работы оба конца листового металла сжимаются, в результате чего средняя часть выпирает вверх;
в) Чтобы противодействовать такому негативному эффекту выдавливания стальной пластины вверх, мы вводим прижимные ролики, опускающиеся вниз.Показано, как показано ниже:

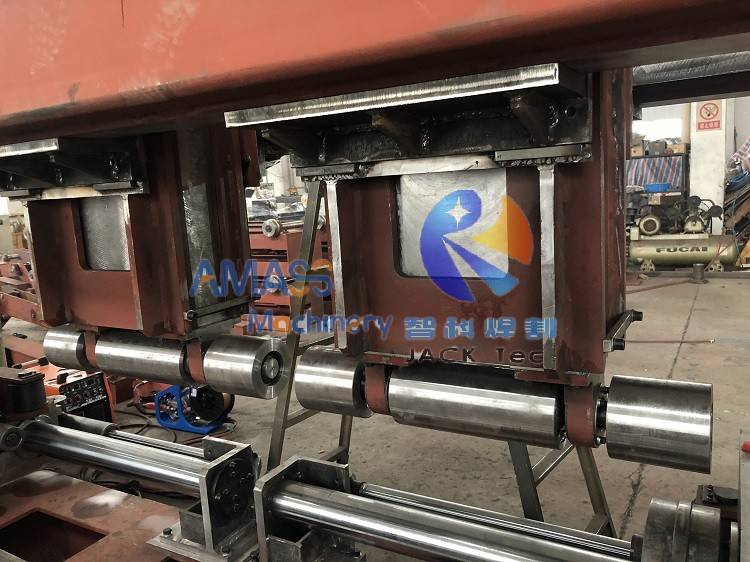

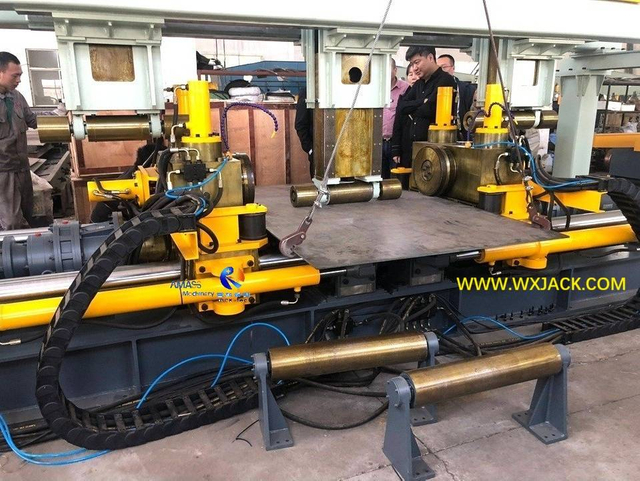

г) Прижимной ролик на станке для снятия заусенцев и закругления кромок Wuxi JACK: (Рис.9)

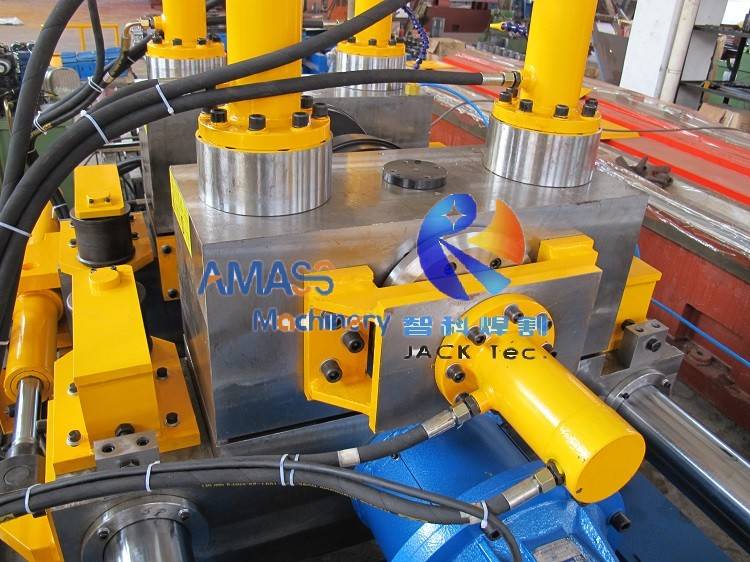

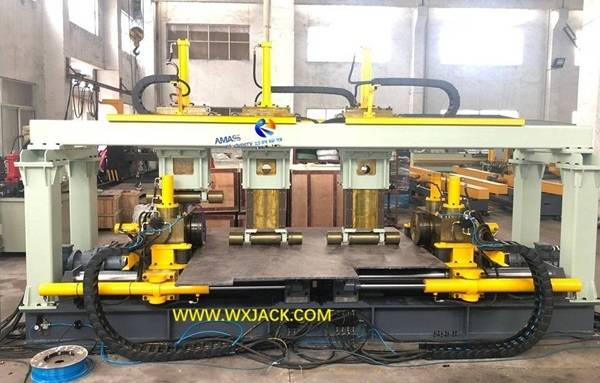

Рис.9 Станок для закругления кромок листовой стали 9- IMG_2476
3) Это принцип Команда инженеров Wuxi JACK разрабатывает нашу продукцию, в том числе станок для закругления кромок серии RH: на основе уникальной специализации заготовки и способов достижения наиболее идеальных характеристик;
4) Механическая характеристика модель широкой пластины представлена ​​в Мощный станок для снятия заусенцев и закругления кромок шириной 3 м;

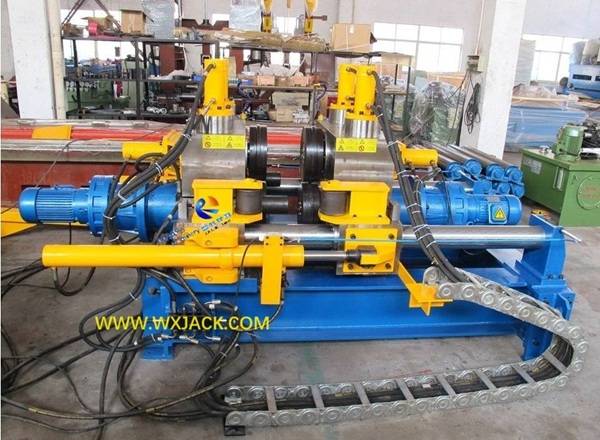

3. Интегрированная движущая сила для обеспечения подходящей и надежной энергии для работы на станке для закругления кромок двутавровых балок/листов: (Рис.10/11)

1) Сложная рабочая логика: Работа станка для закругления кромок серии RH включает в себя подачу рабочих деталей/выравнивание/закругление и удаление заусенцев/очистку отходов/отправку…
2) Выбор наиболее подходящей движущей силы благодаря нашей продуманной конструкции, на каждом рабочем этапе станка для обрезки торцевых пластин, включая основной гидравлический масляный цилиндр большой мощности, гибкий мотор-редуктор, сжатый воздух для легких условий эксплуатации… Эти рабочие ячейки объединены в единую систему станка для закругления кромок;
3) Эта тема обсуждается в продукте Станок для снятия заусенцев и закругления кромок коробчатой ​​рамы RH1500;

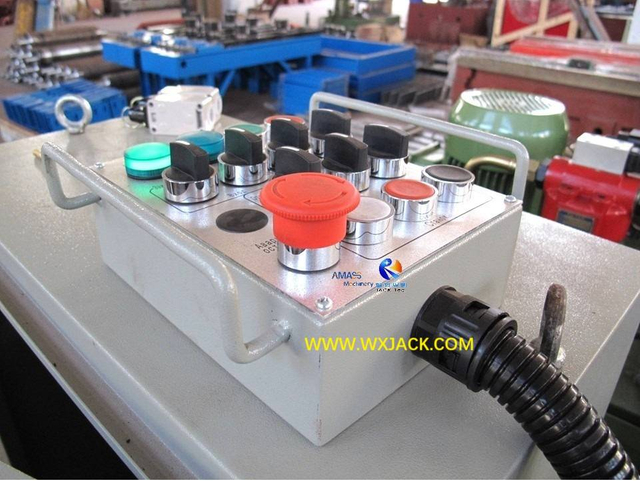

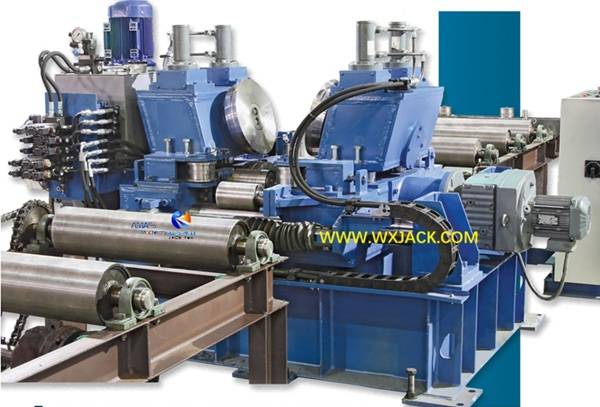

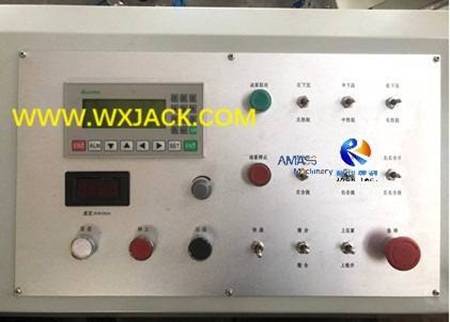

4. Интуитивное и удобное управление станком для снятия заусенцев и закругления кромок двутавровых балок/листов: (Рис.12/13)

1) HMI (человеко-машинный интерфейс) используется в электрической системе управления станка для обрезки торцевых пластин;

2) Преимущества HMI для управления станком для закругления кромок двутавровых балок и листов:

а) Удобство: Оператор просто вводит целевой радиус округления;

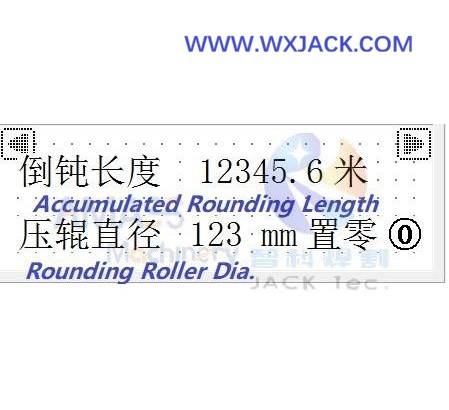

б) Монитор включен текущее состояние круглых роликов станка для закругления кромок, включая существующее рабочее время/ожидаемый срок службы.Это критические параметры процесса для станка для закругления кромок двутавровых балок / пластин;
3) Эта тема подробно рассмотрена в разделе «Автоматическая машина для закругления кромок листов RH2000».

Рабочее видео станка для закругления двутавровых балок и кромок пластин Wuxi JACK

Классификация станков для снятия заусенцев и закругления кромок двутавровых балок и пластин Wuxi JACK

На основе:
1) Применимые типы рабочих частей: Листовая стальная пластина / двутавровая балка;
2) Макс.размеры рабочих частей: Макс.ширина пластины/ двутавровой балки от 800 мм вплоть до 3000 мм;
3) Соответствующая механическая конструкция Машина для закругления кромок двутавровой балки/листового металла: компактная открытая конструкция/сплошная рама закрытой коробки;

Станок для снятия заусенцев и закругления кромок стальных листов Wuxi JACK RH серии H балки/листовой стали можно разделить на следующие группы: 3 подгруппы из:

1. Открытая структура Станок для обрезки концевой пластины небольшого размера для узких пластин: РХ800 / РХ1000;
2. Каркасная конструкция коробчатого типа. Станок для снятия заусенцев и закругления кромок с широкой пластиной большого размера: РХ1500 / РХ2000/ РХ2500 / РХ3000;
3. H-образная балка HR800 Станок для снятия заусенцев и закругления кромок;
Ниже приводится краткое описание и технические параметры перечисленных выше 3 групп станков для закругления кромок:

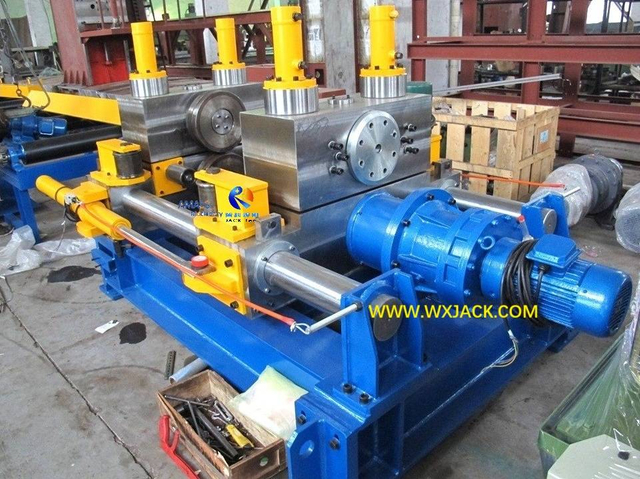

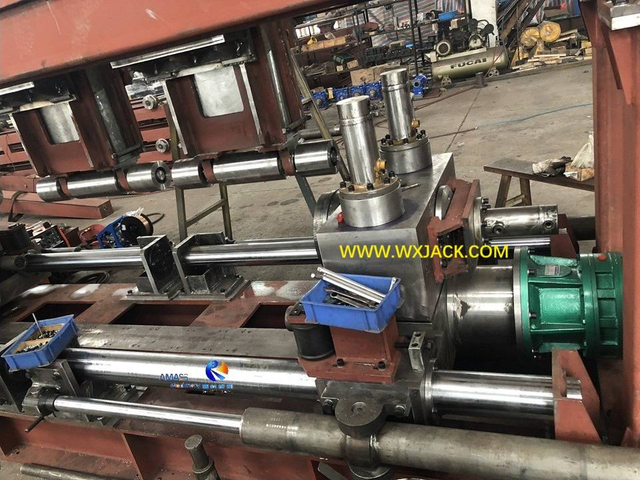

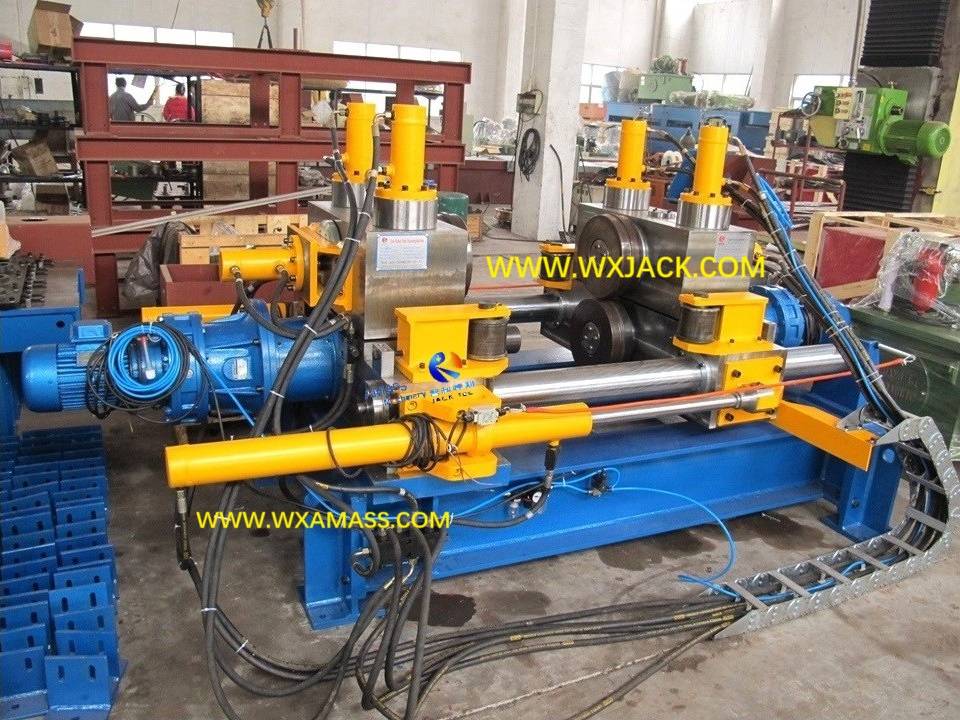

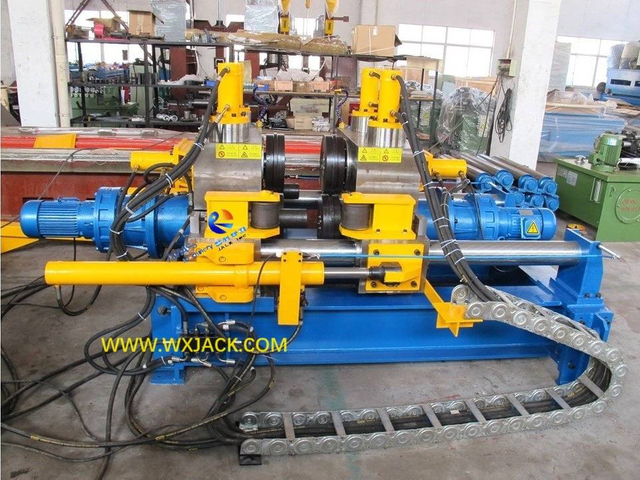

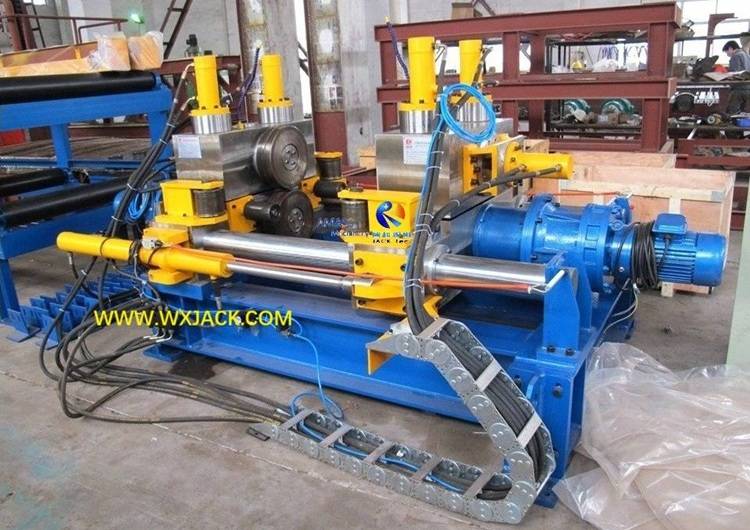

1. Станок для снятия заусенцев и закругления кромок полосовой пластины с открытой структурой:

Подробнее >>

1. Применимые детали станков для обрезки концевой пластины моделей RH:

Стальные пластины узкой ширины из полосовых пластин. Станок для закругления кромок имеет диапазон размеров:
1) Длина тарелка из к 12 м;
2) Ширина тарелка из 150 мм к 800 мм / 1000 мм;
3) Толщина тарелка из 10 мм к 40 мм.;

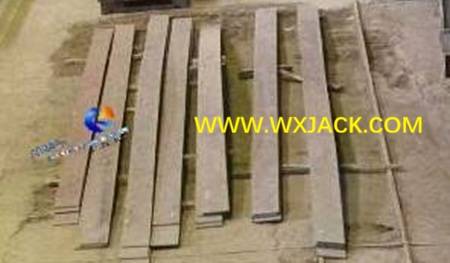

Пластины небольшой ширины для машины для обрезки торцевых пластин полосы: (Рисунок 1)

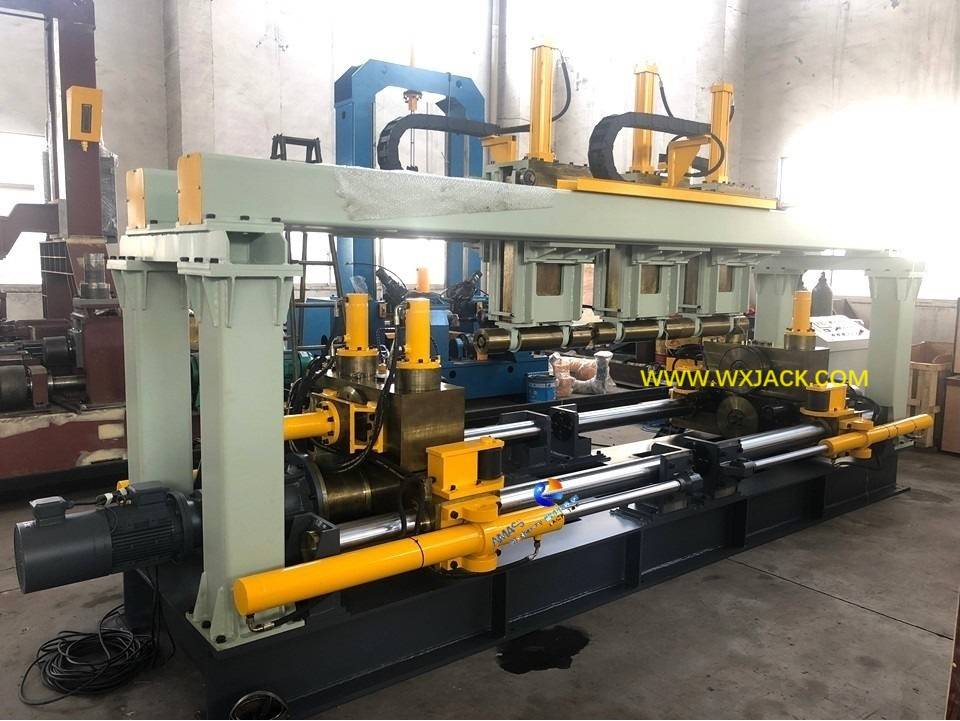

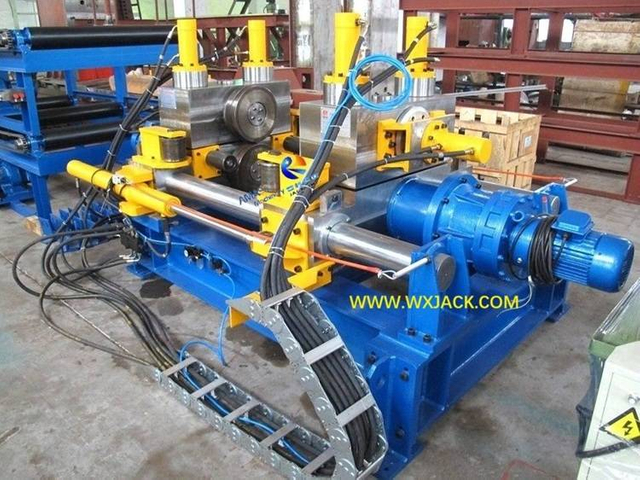

Рис.1 Станок для закругления кромок пластин 5





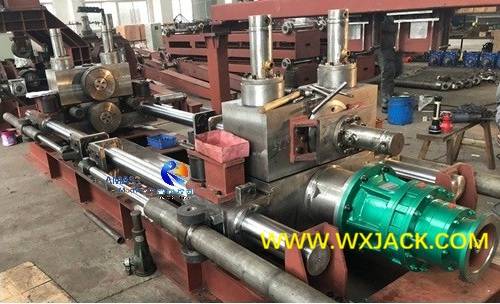

2. Технический вид машины для снятия заусенцев и закругления кромок полосовой пластины модели RH:

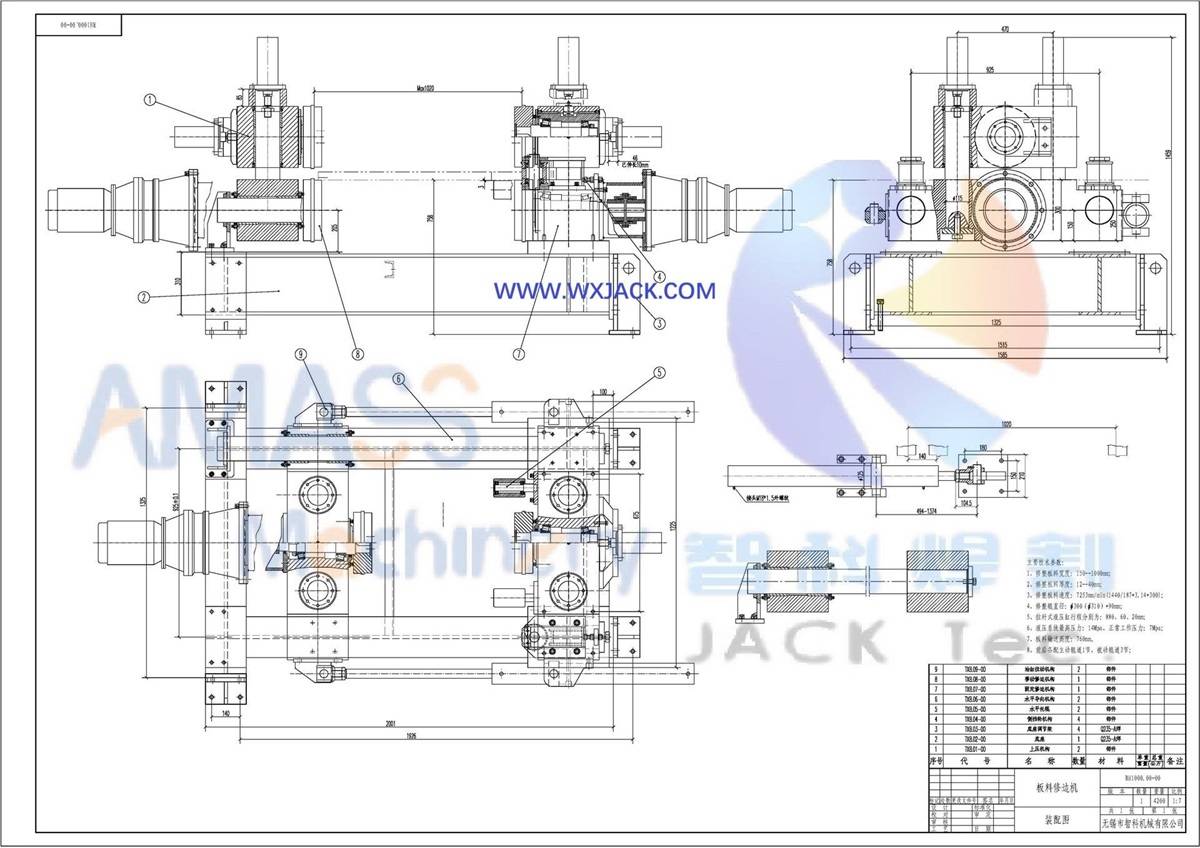

1) Схема принципа работы станка для закругления кромок торцевой пластины: (Рис.2)

Рис.2 Станок для закругления кромок 18

2) Судя по приведенному выше эскизу, полосовую пластину можно удерживать плоской на станке для снятия заусенцев и закругления кромок во время операции закругления кромок в 4 углах;

3) Аналогичное оборудование: РХ800/ РХ1000 Станок для обрезки торцевых пластин выполняет закругление кромок заготовки, при этом заготовка один раз проходит через механическую открытую конструкцию станка для закругления кромок полосовой пластины.Это похоже на работу машины для выпрямления двутавровых балок;

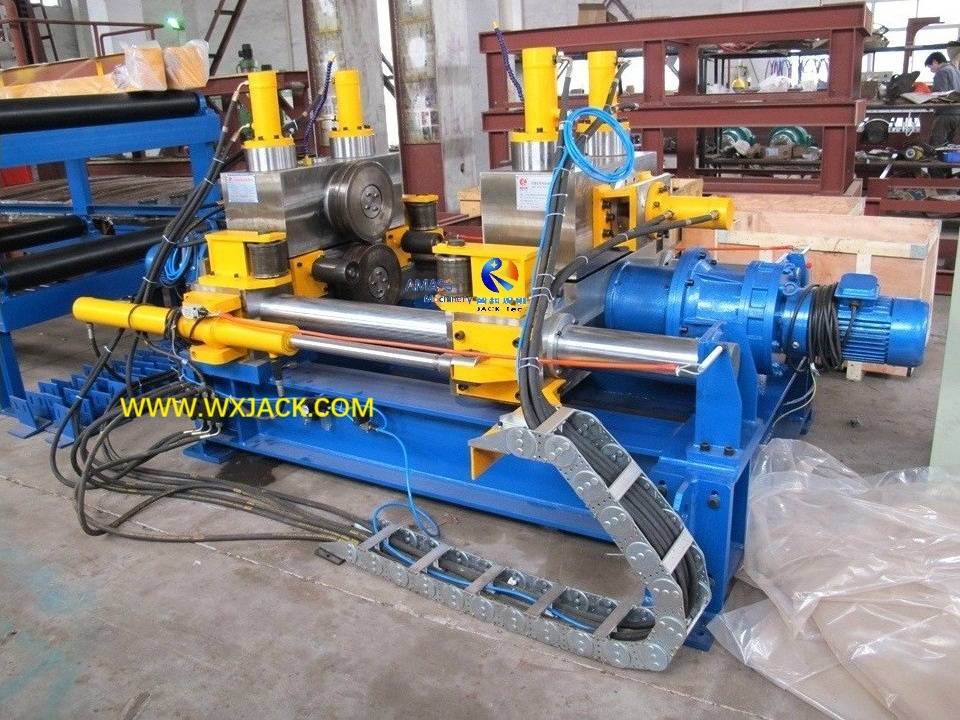

4) Классические модели станка для снятия заусенцев и закругления кромок полосовой пластины: РХ800 и РХ1000.



3. Технические параметры станка для снятия заусенцев и закругления кромок полосовой пластины модели RH:

Ниже приведены технические характеристики РХ800 / РХ1000 Машина для обрезки торцевой пластины:

Станок для снятия заусенцев и закругления кромок RH800/ RH1000
Ширина листовой пластины 150 ~ 800/1000 мм
Толщина листовой пластины 10 ~ 40 мм
Длина листовой пластины 1000 ~ 12 000 мм
Подходящая H-образная балка Web H 320 мм
Скорость закругления кромок 7200 мм/мин.
Радиус округления Р2,5 мм
Диаметр роликов округления Φ 300 мм
Гидравлическая станция питания 4 кВт
Макс.Гидравлическое давление 12 МПа
Входной/выходной конвейер L по 10 м каждый
Машина для закругления кромок
Суммарная мощность
10,6 кВт
Стандартное электричество 3П 380В 50Гц

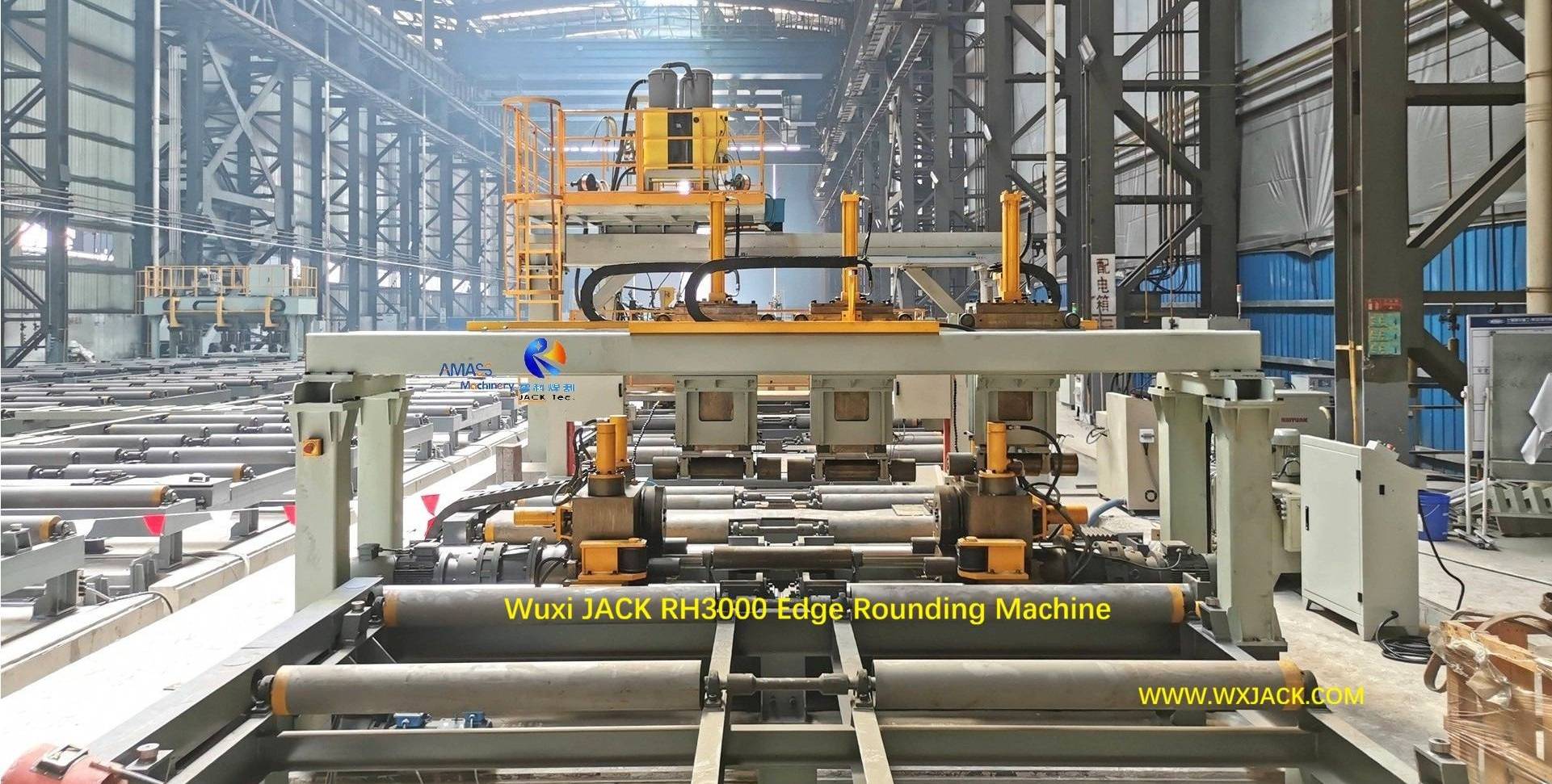

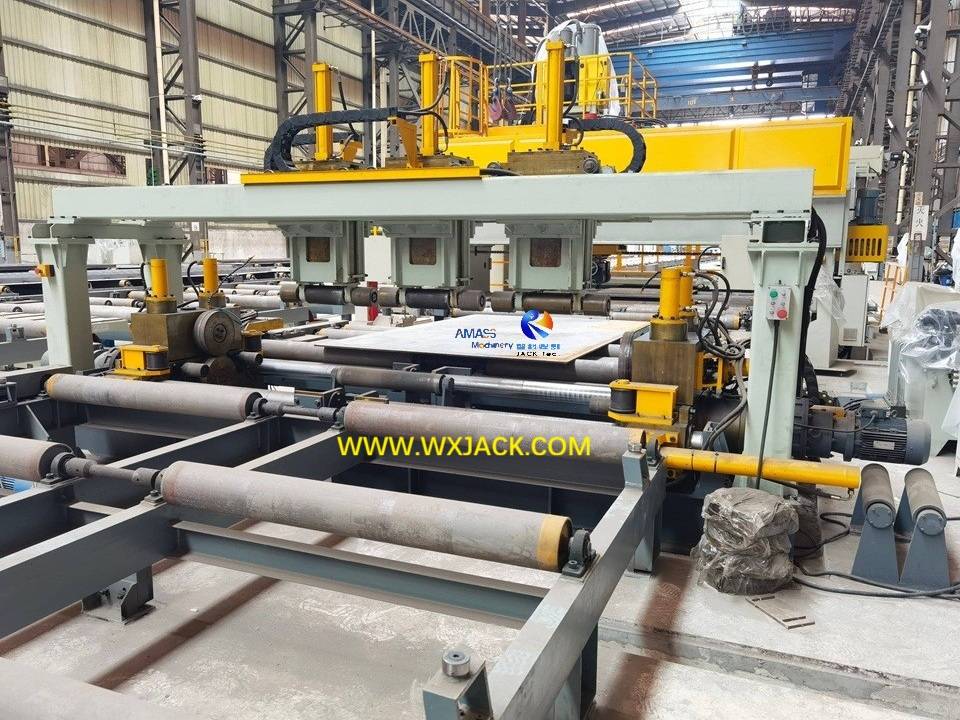

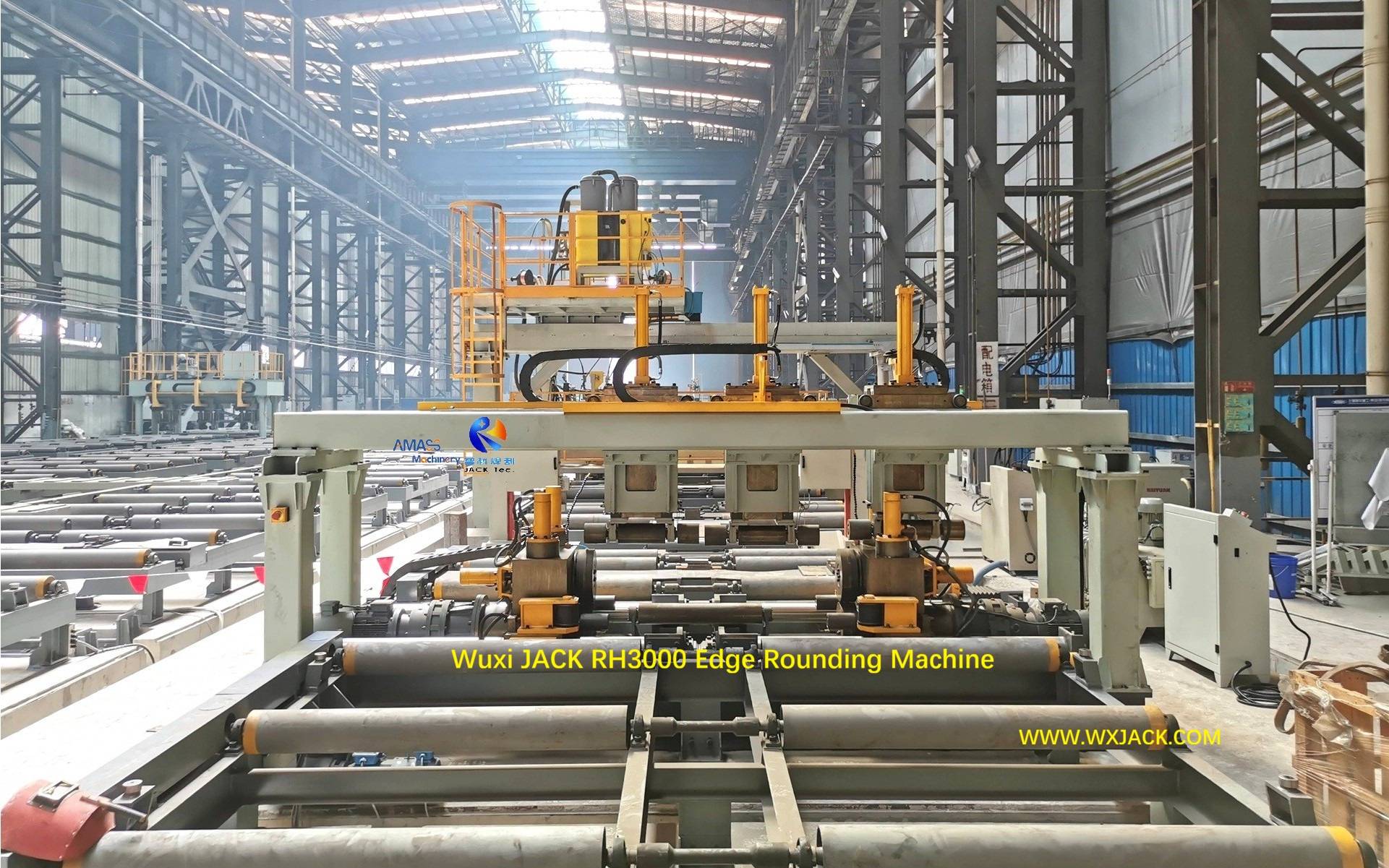

Wuxi JACK RH3000 Большой стальной лист для снятия заусенцев и закругления кромок: (Рис.3)

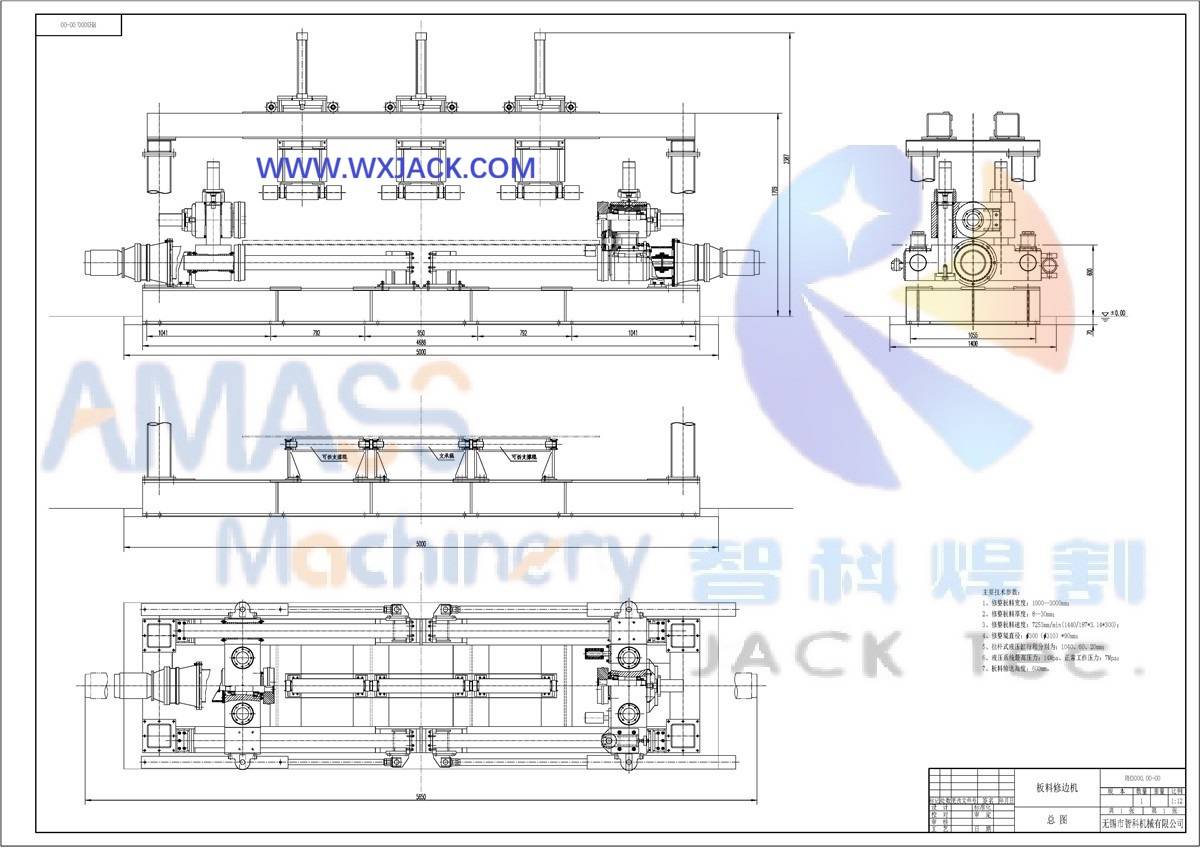

Эскиз конструкции станка для закругления кромок коробчатой ​​рамы серии Wuxi JACK RH: (Рис.4)

Станок для обрезки торцевых пластин Wuxi JACK RH2000: (Рис.5)

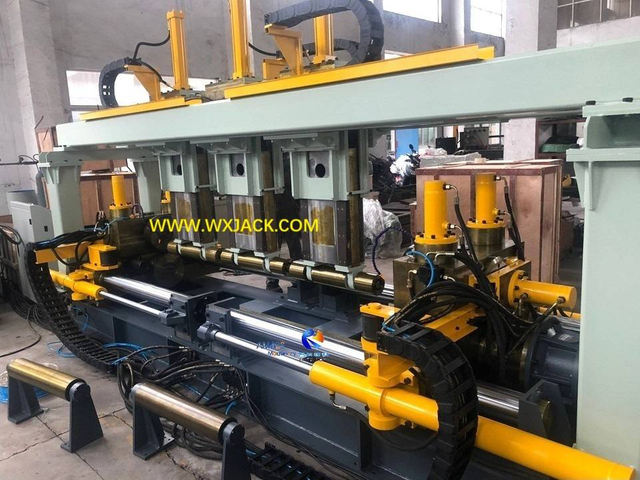

Машина для удаления заусенцев и закругления кромок коробчатой ​​рамы с большой широкой пластиной:

Подробнее >>

1. Применимые детали станков для закругления кромок листового металла моделей RH:

1) Пластина Макс.Ширина: Металлические стальные пластины в этом отделении станка для закругления кромок имеют большую ширину: Макс.ширина пластины может быть от 1500 мм вплоть до 3000 мм;
2) Пластина Мин.Ширина: Металлическая пластина имеет минимальную ширину 150 мм;
3) Толщина листов листового металла такие же, как и у полосовой пластины. Станок для закругления кромок: 10 мм ~ 40 мм;



2. Технический вид станка для удаления заусенцев и закругления кромок больших листов модели RH:

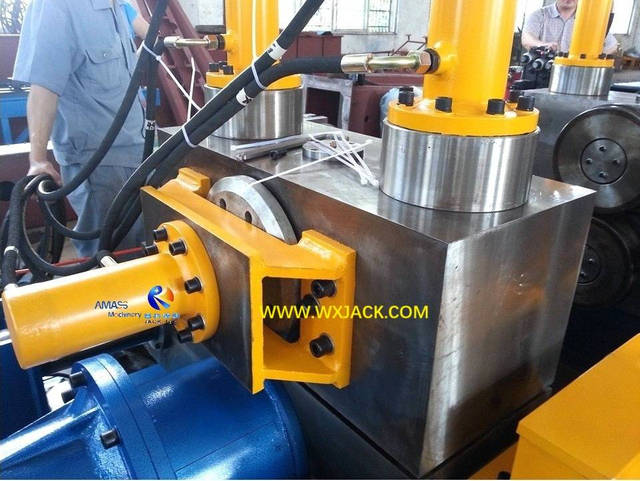

1) Основной принцип работы Станок для закругления кромок больших листов аналогичен станку для закругления кромок узких листов: 4 шлифовальных ролика вращаются синхронно;

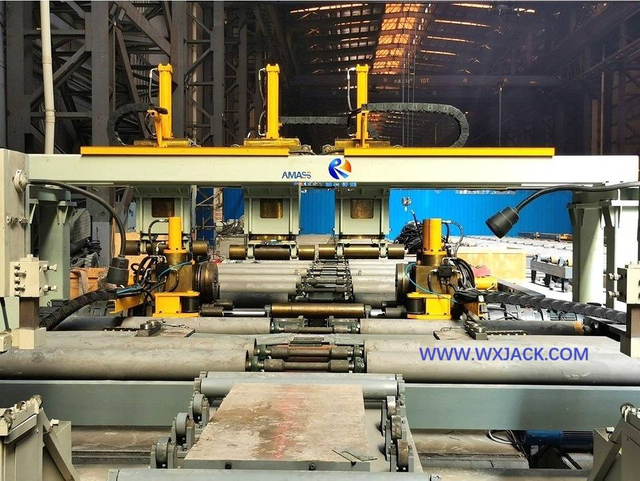

2) Разная точка зрения 3 части гидравлического масляного цилиндра приводят в движение прижимные ролики вниз: из-за более широкой ширины листовой пластины, когда она обрезается на большом станке для удаления заусенцев и закругления кромок пластины, центральное положение листовой пластины будет прочно прижато одним-тремя нажатиями. валки:

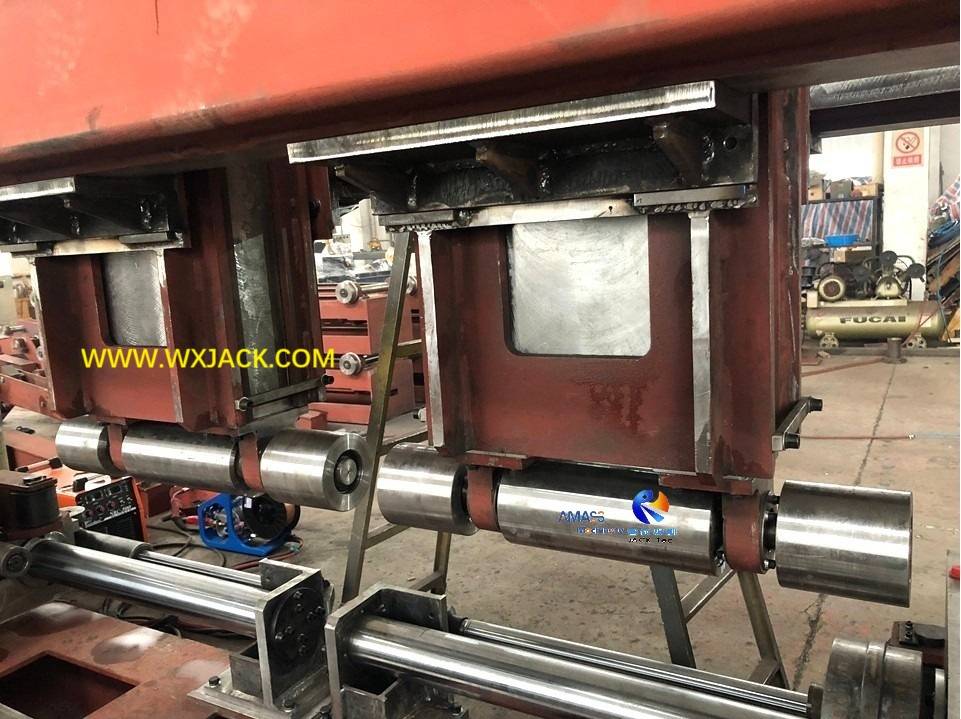

3) Типичная широкая стальная пластина и ее удерживающий ролик, направленный вниз, на станке для закругления кромок Wuxi JACK RH1500 ~ RH3000: (Рис.6)

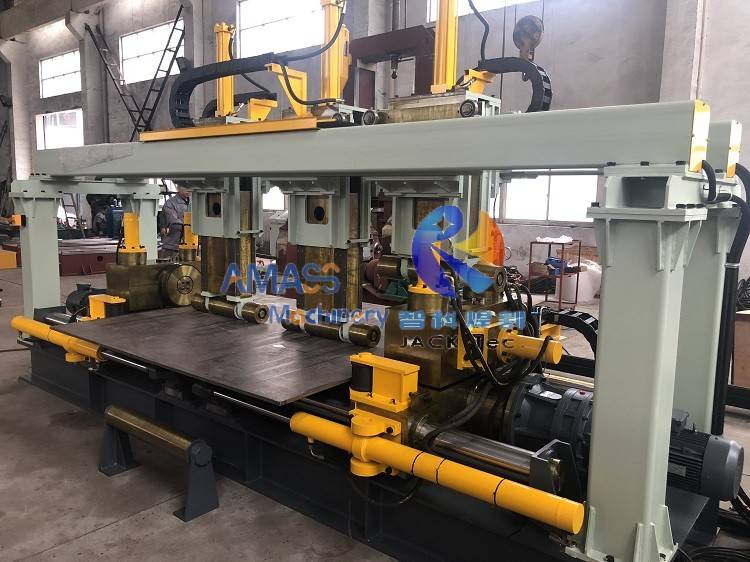

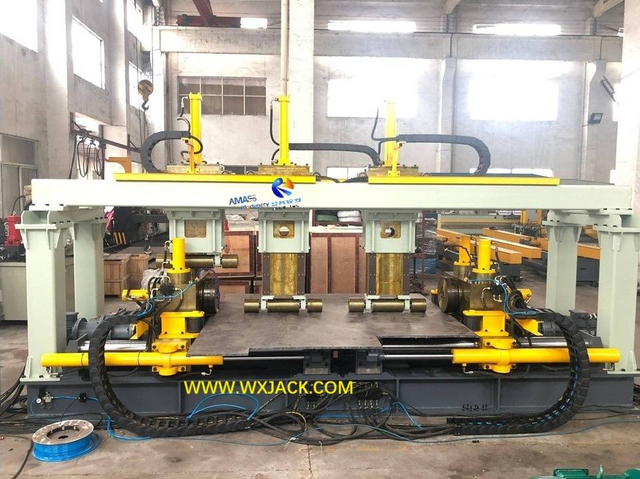

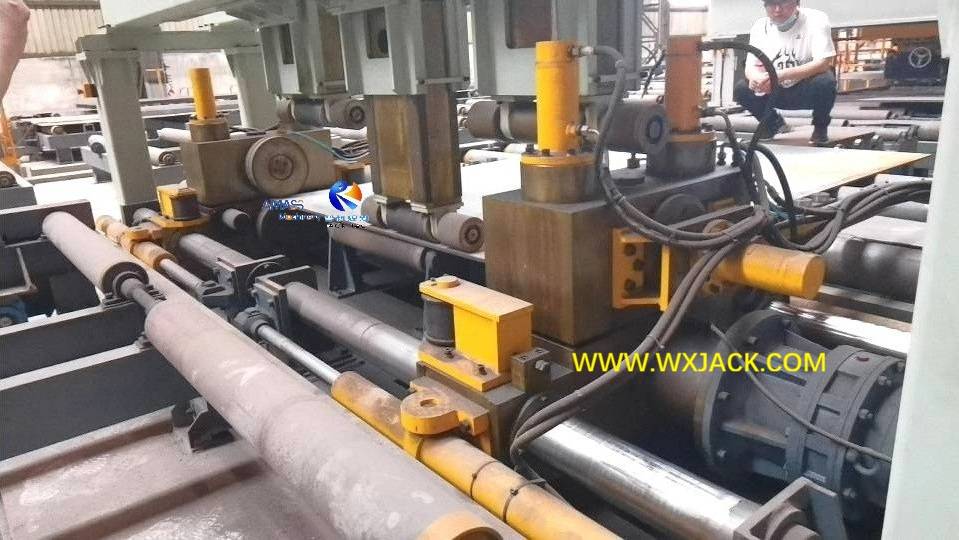

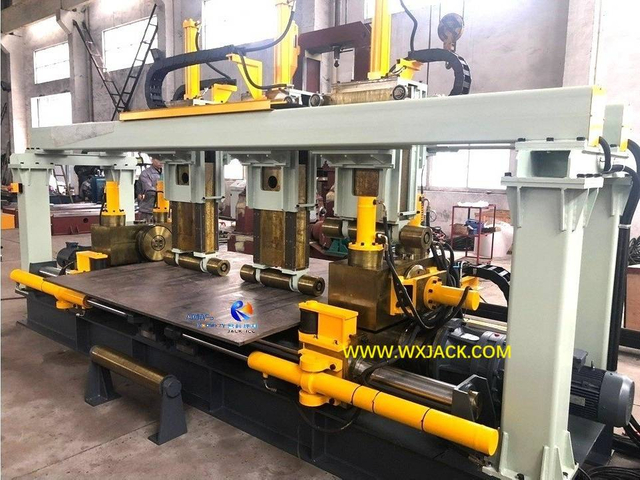

Рис.6 Станок для закругления кромок листового металла 8- IMG_2482

4) Более сложные этапы работы: В станке для закругления кромок листов это также предполагает сложный контроль рабочих элементов, включая поддержку и выравнивание заготовок в центральной рабочей зоне станка для обрезки торцевых пластин.Благодаря этому машина для закругления кромок широкой пластины имеет совершенно другую конструкцию, чем машина для закругления кромок более узкой полосы;

5) Обычные модели большой машины для снятия заусенцев и закругления кромок пластин: РХ1500/ РХ2000/ РХ2500/ РХ3000.

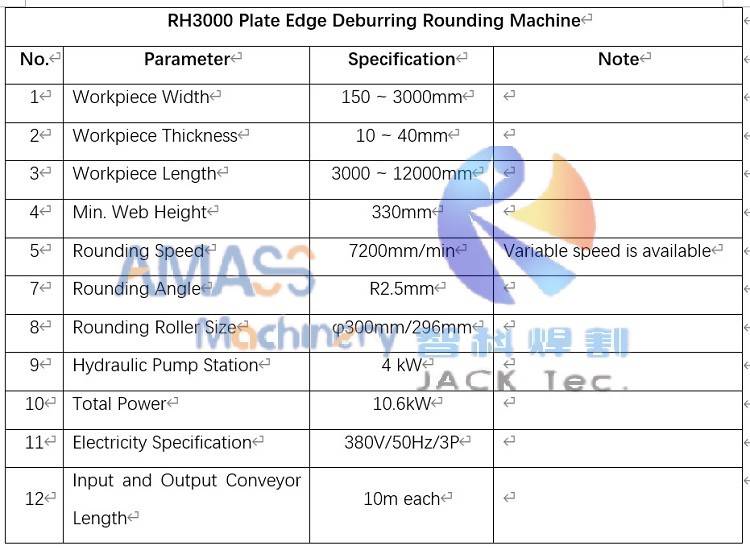

3. Технические параметры станков для удаления заусенцев и закругления кромок больших листов модели RH:

Ниже приведены технические характеристики станка для обрезки торцевых пластин от RH1500 до RH3000:

RH1500 ~ RH3000 Станок для закругления кромок больших листов
Ширина листовой пластины 150 ~ 800/3000 мм
Толщина листовой пластины 10 ~ 40 мм
Длина листовой пластины 3000 ~ 12 000 мм
Мин.Высота стенки двутавровой балки 330 мм
Скорость округления Эгде 7200 мм/мин.
Угол закругления Эгде Р 2,5 мм
Размер роликов округления Φ 300 мм/296 мм
Гидравлическая насосная станция 4 кВт
Мощность машины для закругления кромок 10,6 кВт
Длина входного/выходного конвейера 10 м соответственно
Электричество 3П 380В 50Гц

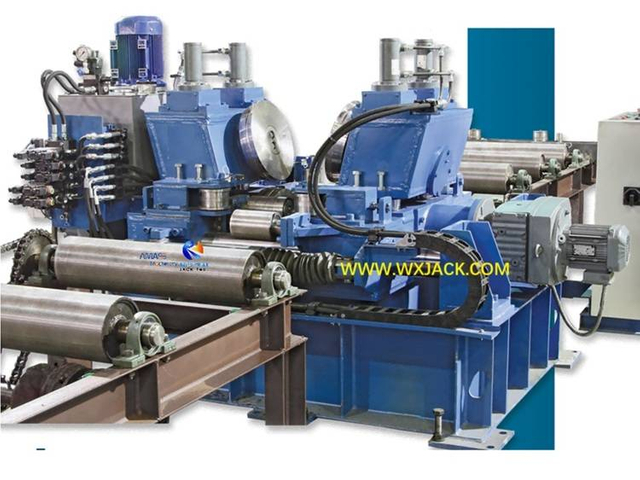

3. Станок для снятия заусенцев и закругления кромок двутавровой балки HR800:

Подробнее >>

1. Применимые детали и теория работы на станке для закругления кромок двутавровых балок:

1) H-образная балка шириной от от 100 мм до 800 мм; Толщина от 1от 2 мм до 40 мм;
2) Доставка: 4 угла H Beam можно закруглить. Φ2,5 мм круглые углы;

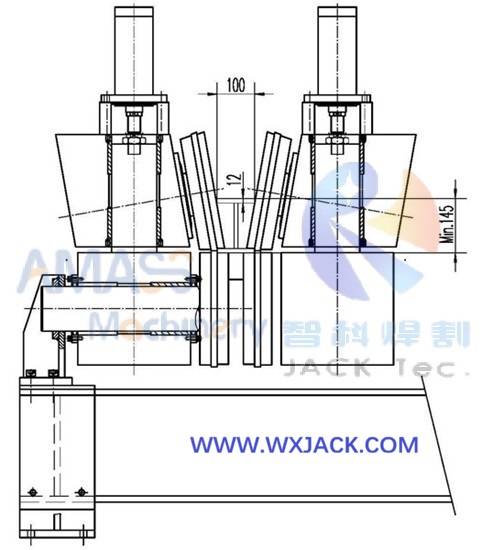

3) Элементы функций Машина для закругления кромок двутавровой балки состоит из 2 наклонно расположенных вертикально ориентированных друг к другу больших роликов для закругления кромок, как показано на фотографиях справа;
4) Предварительное условие: Чтобы обеспечить удовлетворительную производительность скругления кромок на станке для закругления кромок листов, существует требование к минимальной ширине полки двутавровой балки.



2. Технические параметры станка для снятия заусенцев и закругления кромок двутавровой балки HR800:

Станок для снятия заусенцев и закругления кромок HR800
Ширина полки двутавровой балки 100 ~ 800 мм
Толщина полки двутавровой балки 12 ~ 40 мм
Длина двутавровой балки 1000 ~ 12 000 мм
Мин.Высота стенки двутавровой балки 145 мм
Скорость округления Эгде 7200 мм/мин.
Угол закругления Эгде Р 2,5 мм
Давление сжатого воздуха 0,4 ~ 0,6 МПа
Диаметр краевого ролика Φ 300 мм
Гидравлическая насосная станция 4 кВт
Мощность машины для закругления кромок 11,4 кВт
Длина входного/выходного конвейера 10 м соответственно
Электричество 3П 380В 50Гц

Как работать на станке для снятия заусенцев и закругления кромок двутавровой балки/листа

Критический параметр управления процессом для работы на станке для обрезки торцевых пластин:

Для всех моделей станков для снятия заусенцев и закругления кромок двутавровых балок/листовых листов: RH8000 ~ RH3000/HR800, это критически важные контрольные точки для работы на станке:
1. Скос края Рабочие части должны соответствовать требованиям.Показано ниже:

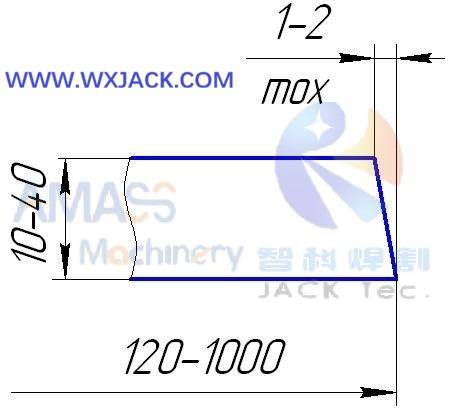

Индикация крайнего угла наклона угла листа для станка для снятия заусенцев и закругления кромок листа: (Рисунок 1)

Рис. 1 Станок для снятия заусенцев и закругления кромок двутавровой балки 21

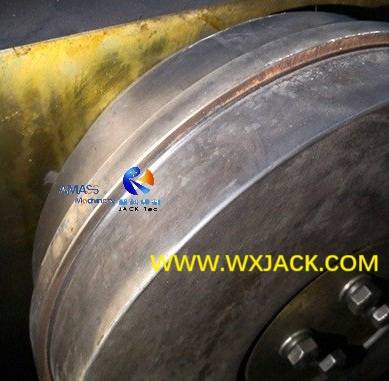

2. Вышеуказанное фото 1: Убедитесь, что закругляющие ролики станка для закругления кромок находятся в нормальном состоянии и имеют ожидаемый срок службы:
3. Обеспечение безопасности (Фото 2): Подтвердите нормальное состояние механизмов обеспечения безопасности в машине для снятия заусенцев и закругления кромок пластины: система сигнализации/кнопка аварийной остановки/концевые выключатели/жесткая остановка;
4. Фото 3: Проверьте гидравлическую систему/редуктор двигателя и контур сжатого воздуха в станке для закругления кромок пластин;

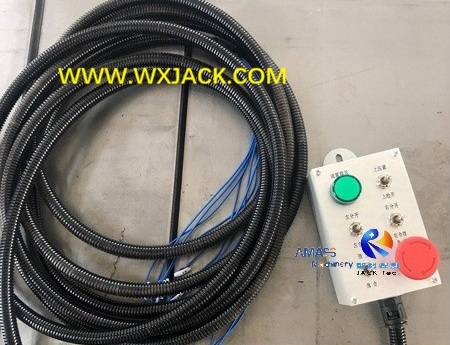

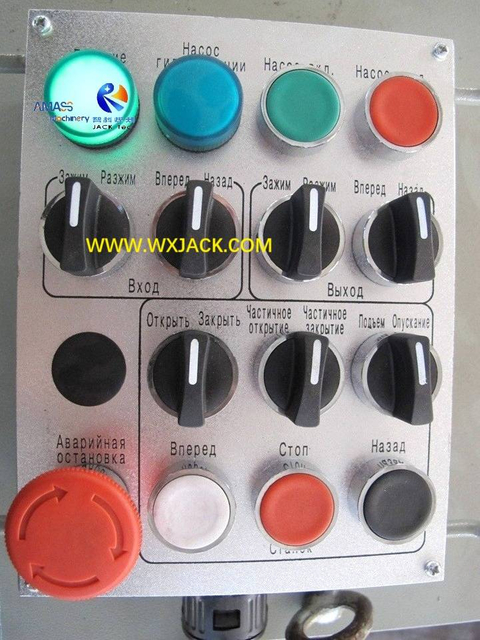

5. Фото 4: Наконец, выполните абсолютное выравнивание по краям листовых пластин рабочих частей с помощью блоков горизонтального и вертикального выравнивания на машине для снятия заусенцев и закругления кромок двутавровых балок / пластин.И используйте станок для закругления кромок с подвесным пультом управления.

Применение и сопутствующее оборудование станка для снятия заусенцев и закругления кромок двутавровой балки / листовой стали

1. Сайты приложений: Являясь своего рода оборудованием для предварительной обработки кромок металлического листа / двутавровой балки, особенно рабочих частей из углеродистой стали, станок для закругления кромок серии RH имеет аналогичную и связанную функцию с кромкофрезерным станком для листовой стали и в основном используется в различных типы и характеристики производственной линии:

2. Рабочая станция станка для закругления кромок двутавровых балок и листовой стали:

1) Закругление кромок пластины: Станок для обрезки торцевой пластины RH1000 и RH800 применяется на начальных рабочих станциях Линия по производству Т-образных балокЛиния по производству двутавровых балок или линия по производству коробчатых балок;
2) Закругление кромки двутавровой балки: Станок для снятия заусенцев и закругления кромок двутавровой балки HR800 работает на EOL (конец линии) Линия по производству двутавровых балок, для обрезки изготовленной двутавровой балки, производимой на сварочных станциях и размещаемой перед рабочей зоной покраски и нанесения покрытий;

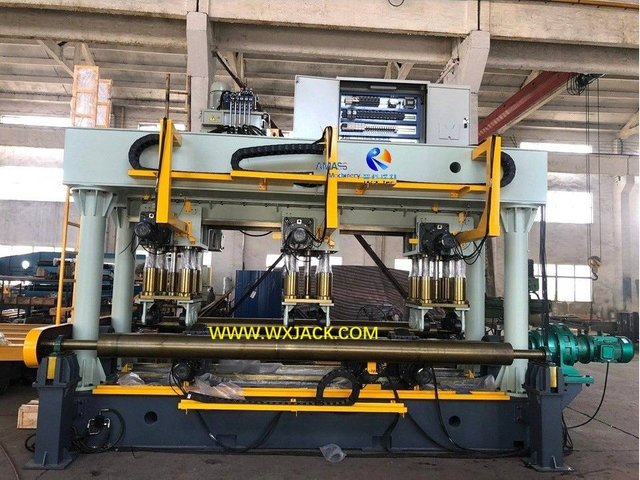

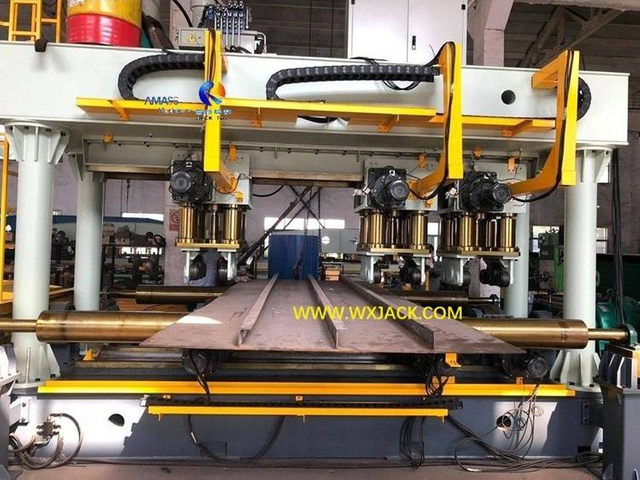

3. Сопутствующее оборудование: Станки для снятия заусенцев и закругления кромок больших листов RH1500, RH2000 и RH3000 обычно устанавливаются на производственной линии судостроения/портового оборудования.Он часто работает с другим оборудованием, например, с машиной для выпрямления элементов пластин жесткости.

01

02

03

Другие серии продуктов, которыми мы владеем, помимо станка для закругления кромок

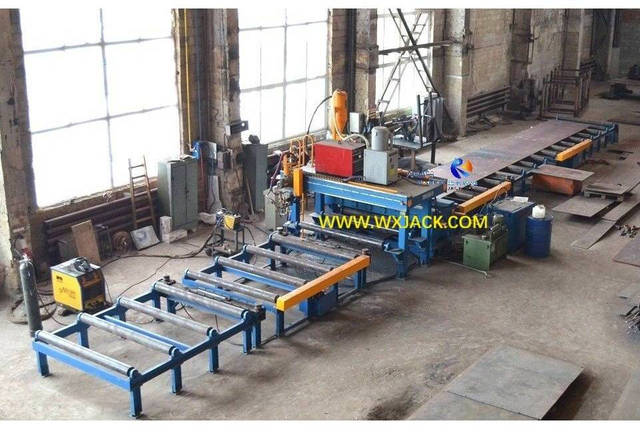

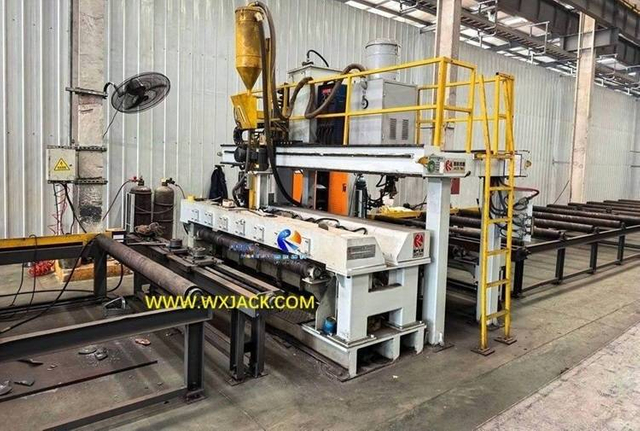

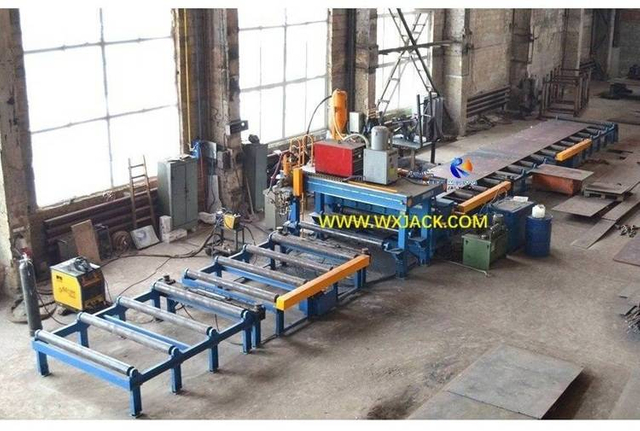

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Блоги о машинах для закругления кромок

Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
