Сверлильный и режущий станок с ЧПУ Wuxi JACK,

Мощная стальная конструкция 1ул. Операционное оборудование для клиента!

Мощное использование и широкое применение режущего и сверлильного станка с ЧПУ

1. Одна машина с двумя функциями: Станок для резки и сверления с ЧПУ серии CNC-CD объединяет станок плазменной резки с ЧПУ и сверлильный станок с ЧПУ в одно оборудование, обеспечивая многофункциональный и полезный станок для клиентов:

2. Рабочий способ и готовые детали сверлильно-режущего станка с ЧПУ:

1) Рабочая форма: Благодаря интеграции станка плазменной резки с ЧПУ и сверлильного станка с ЧПУ две основные функции взаимосвязаны друг с другом: в любой момент работы станок либо вырезает пластину, либо сверлит отверстия:

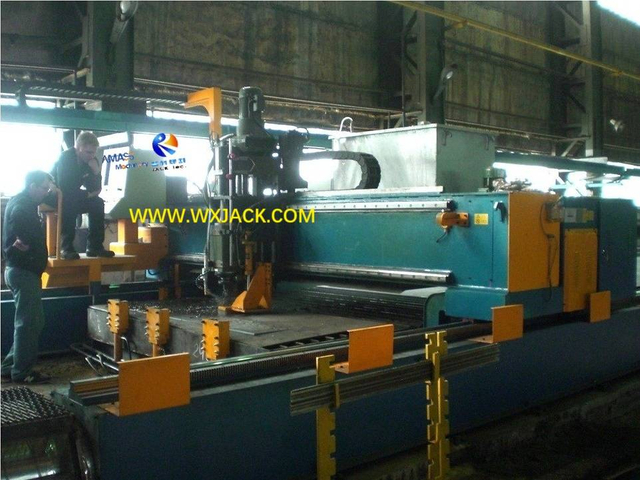

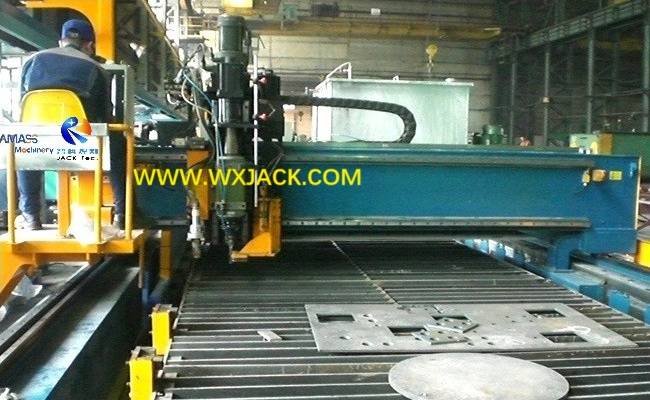

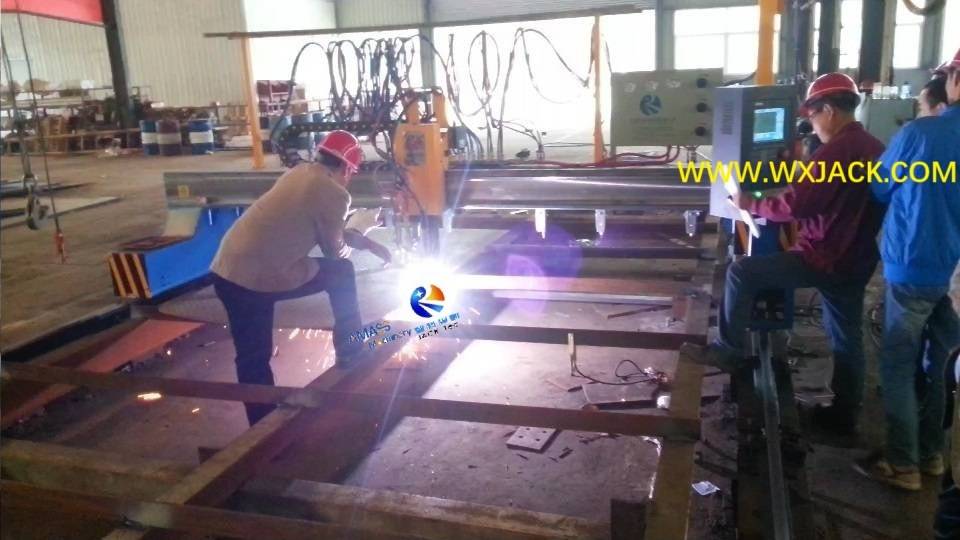

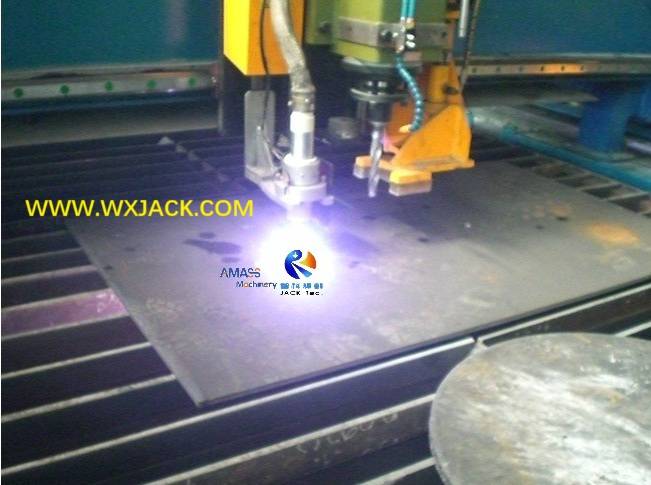

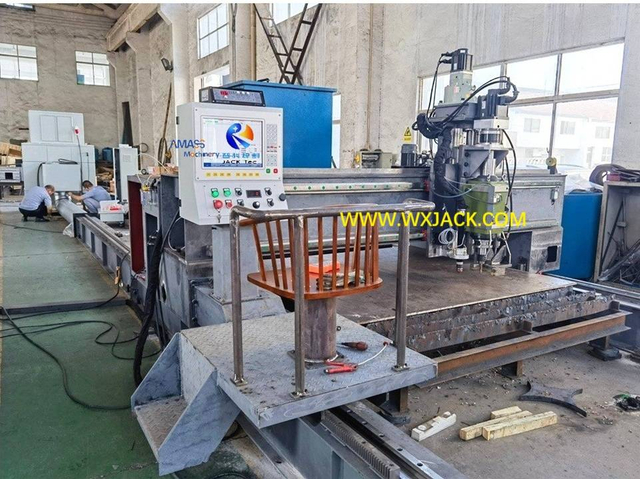

Станок для резки и сверления с ЧПУ в работе: (Рисунок 1)

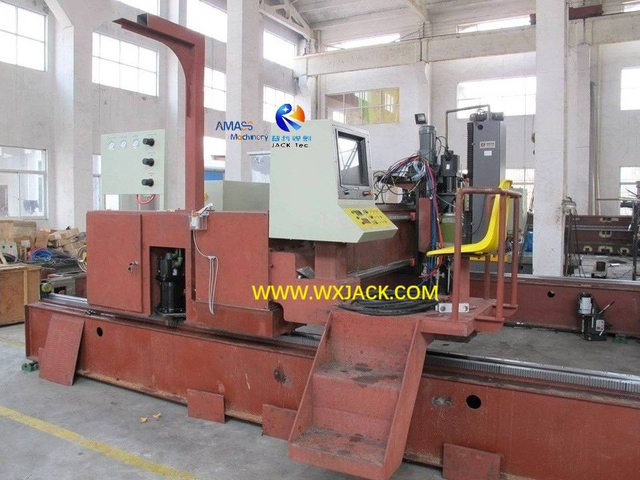

Рис.1 Станок для резки и сверления с ЧПУ 8- CIMG2299

2) Готовые рабочие части: Станок для резки и сверления с ЧПУ производит различные сложные стальные пластины с высокой точностью: профиль вырезает листовой металл с количеством отверстий, вырезаемых в листовом металле.Положением этих отверстий в пластине можно точно управлять;

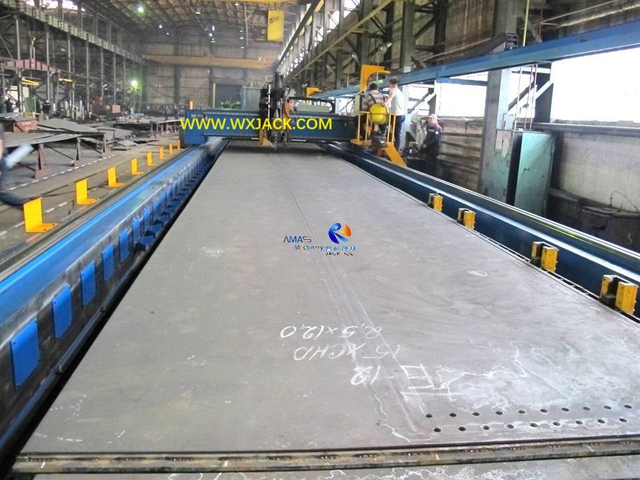

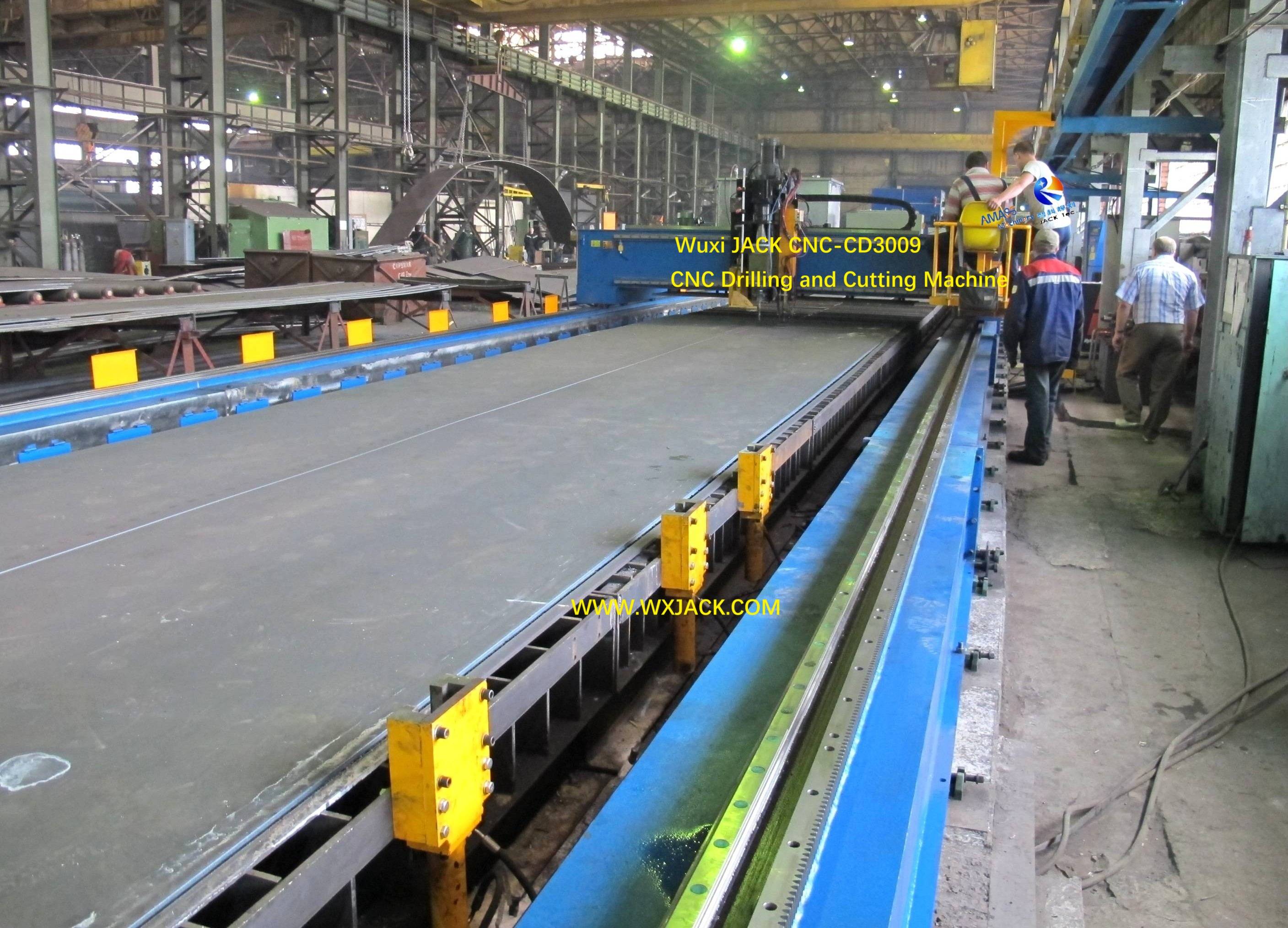

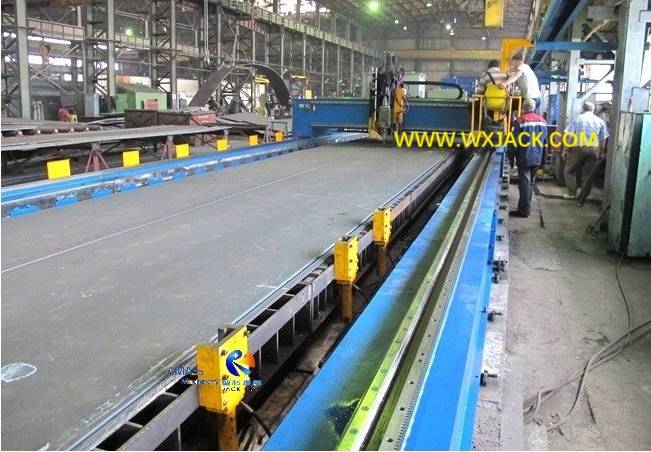

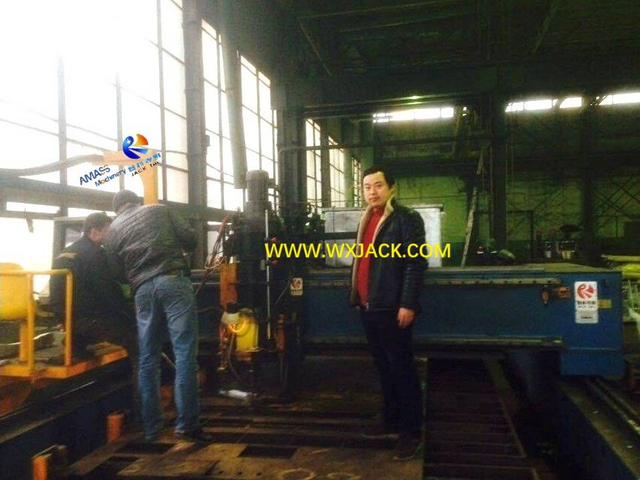

3) Рабочая площадка/готовая вырезанная и просверленная стальная пластина, изготовленная на сверлильно-режущем станке с ЧПУ Wuxi JACK: (Рис.2)

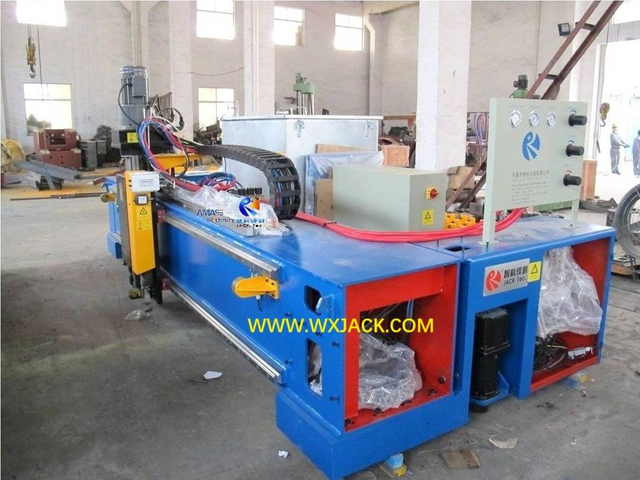

Рис.1 Сверлильно-режущий станок с ЧПУ 19


3. Большая ценность сверлильно-режущего станка с ЧПУ для клиента:

1) Решение и применение: В стальных конструкциях и других связанных с ними проектах существует большой спрос на рабочие детали, и технология процесса предполагает резку листового металла необходимого размера и контура с просверливанием многочисленных отверстий в заданном положении.Это можно сделать с помощью станков для резки и сверления с ЧПУ моделей CNC-CD;

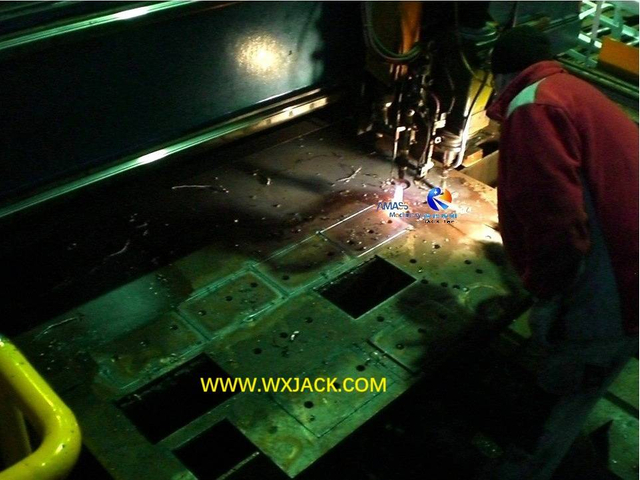

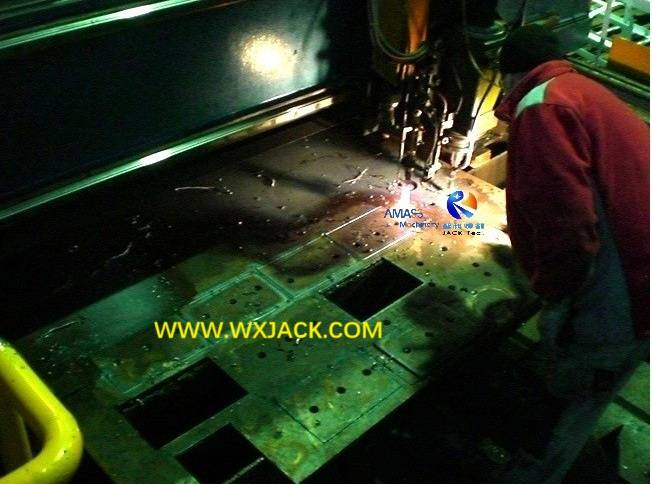

2) Проверка клиентом готовой заготовки (вырезанной и просверленной стальной пластины) на станке для резки и сверления с ЧПУ Wuxi JACK: (Рис.3)

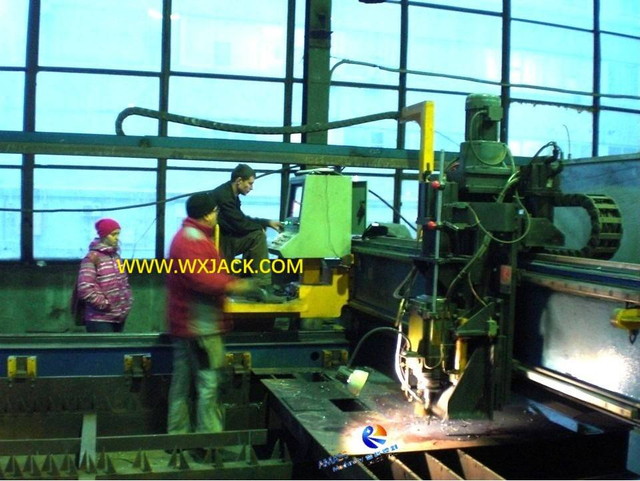

Рис.2 Сверлильно-режущий станок с ЧПУ CIMG3672

3) Высокоэффективное решение: В этом отношении клиенты тратят бюджет на покупку одного сверлильно-режущего станка с ЧПУ и получают возможность использования двух разных разнородных станков с более ценными функциями, чем исходные два, и более высокой производительностью;

4) Рабочий момент станка для резки и сверления с ЧПУ Wuxi JACK в мастерской клиента: (Рис.4)

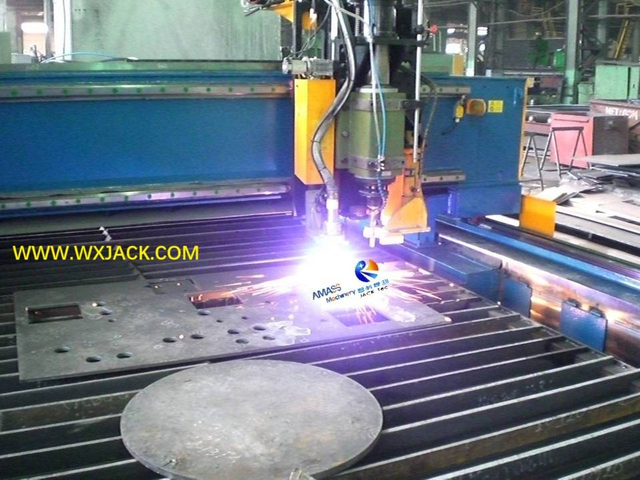

Рис.3 Станок для резки и сверления с ЧПУ 1

4. Две основные функции и соответствующие рабочие элементы режущего и сверлильного станка с ЧПУ:

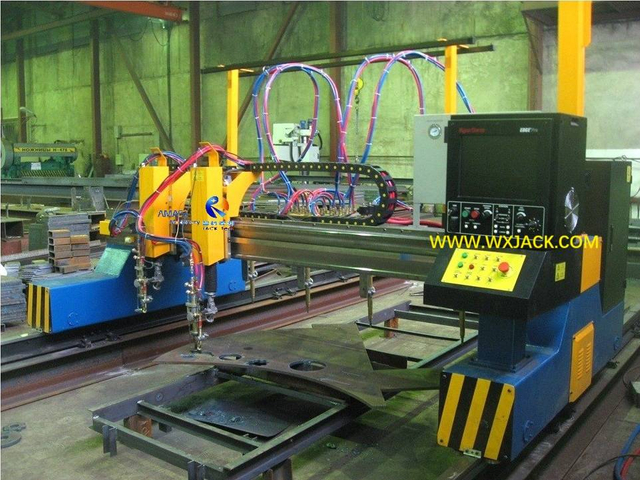

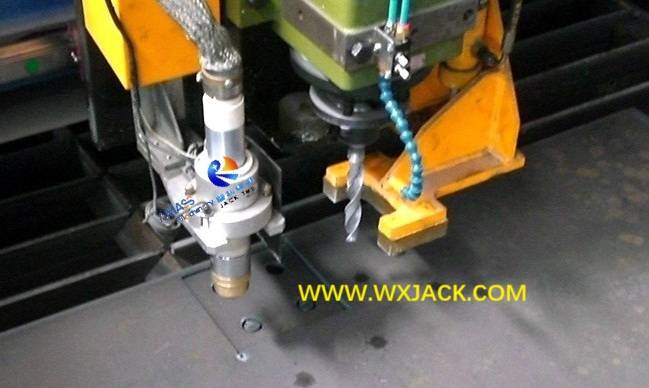

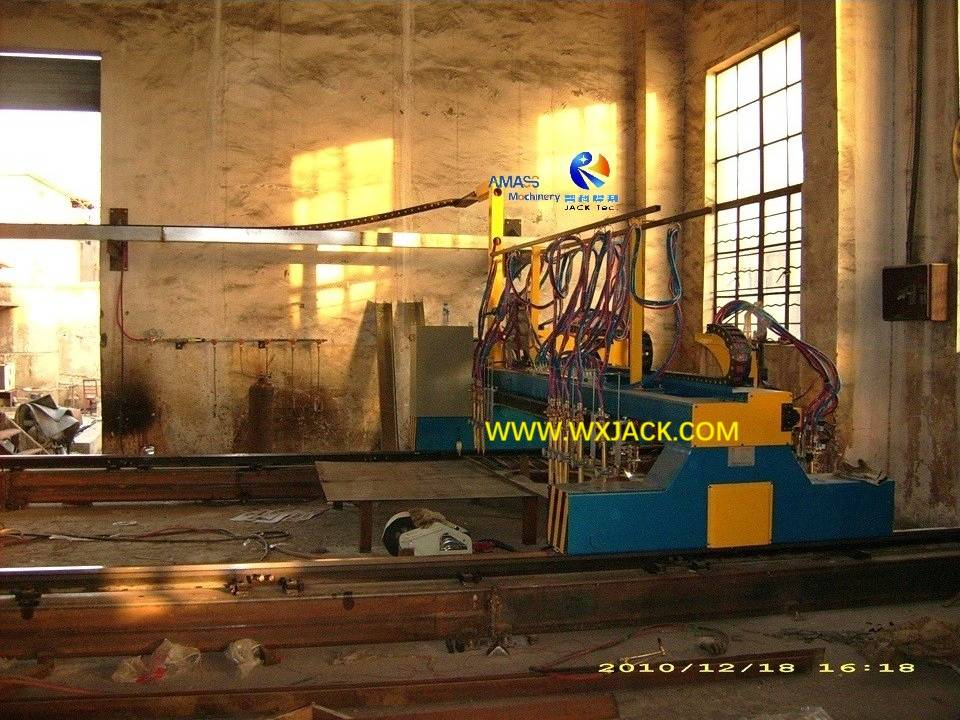

1) Резка формы пластины: Плазменный или плазменный станок с ЧПУ для плазменной резки;

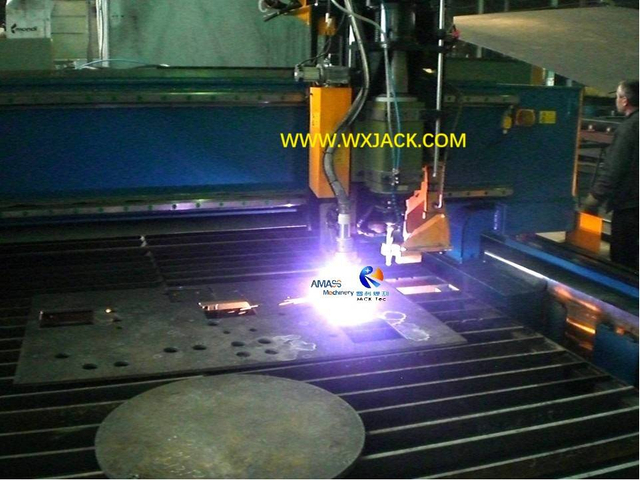

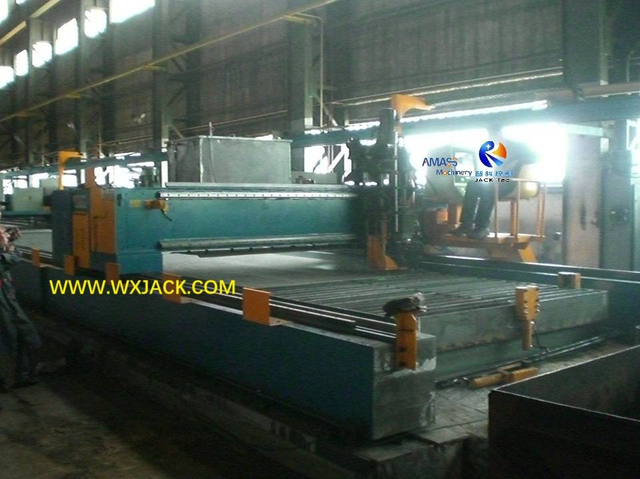

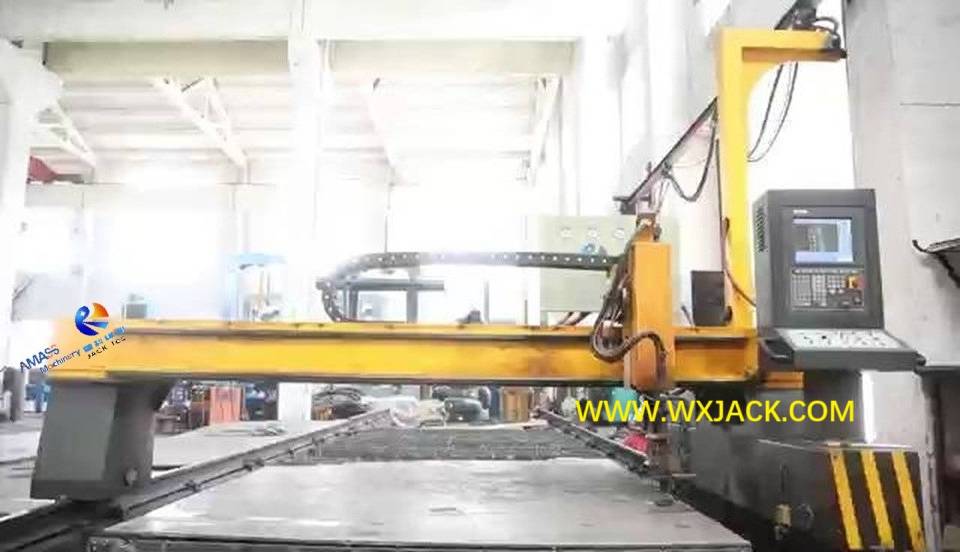

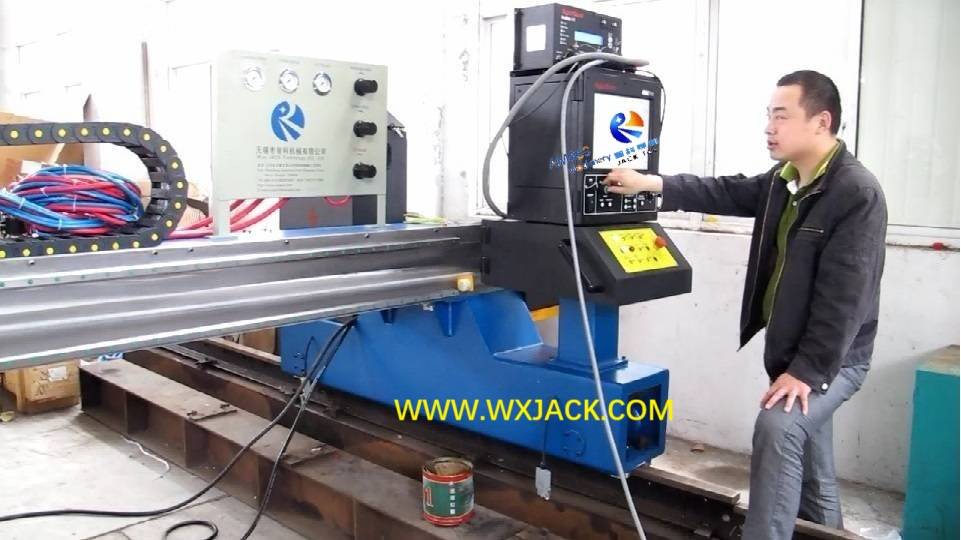

Станок для резки и сверления с ЧПУ работает как комплект станка плазменной резки с ЧПУ: (Рис.5)

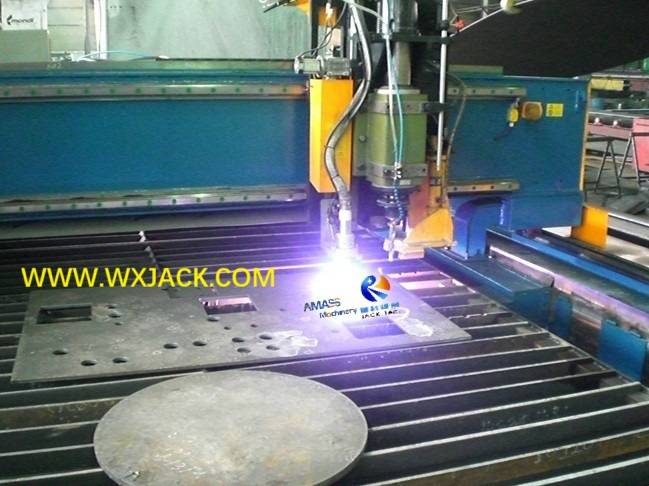

Рис. 4. Станок для резки и сверления с ЧПУ 20

2) Отверстия, просверленные в пластине: Работает как сверлильный станок с ЧПУ:

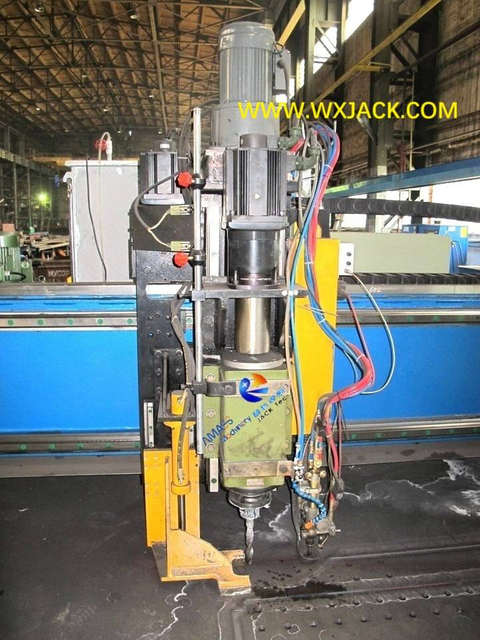

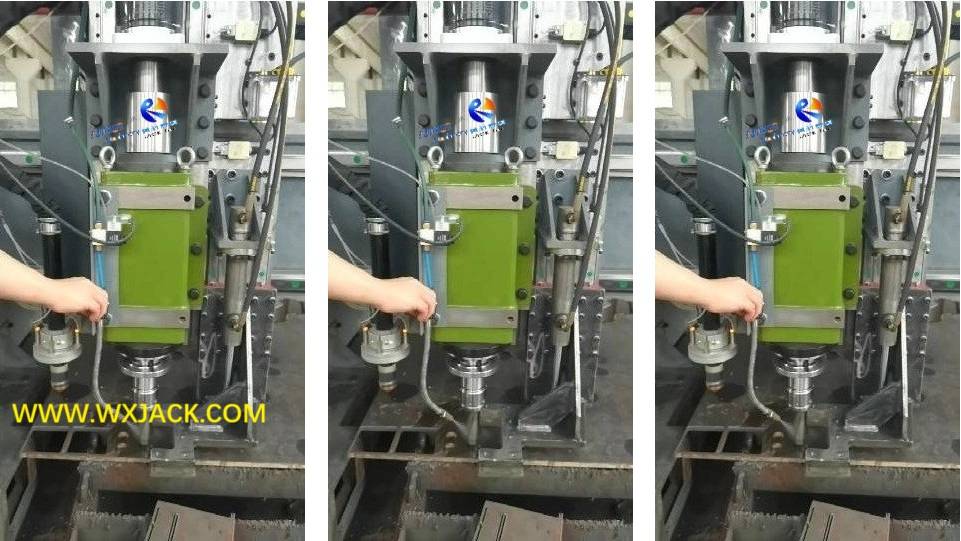

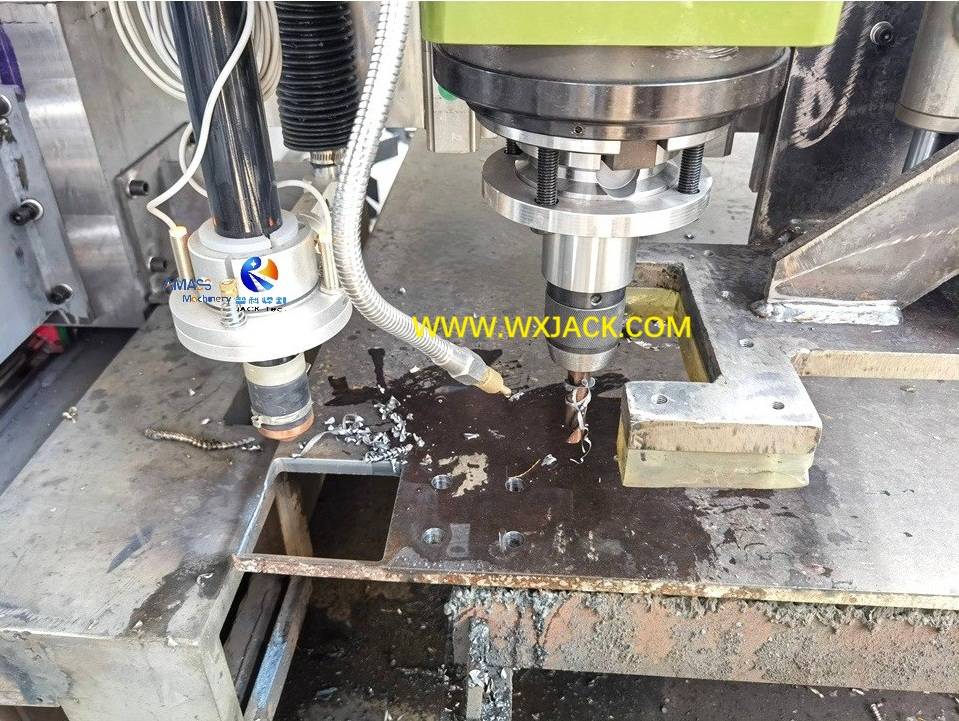

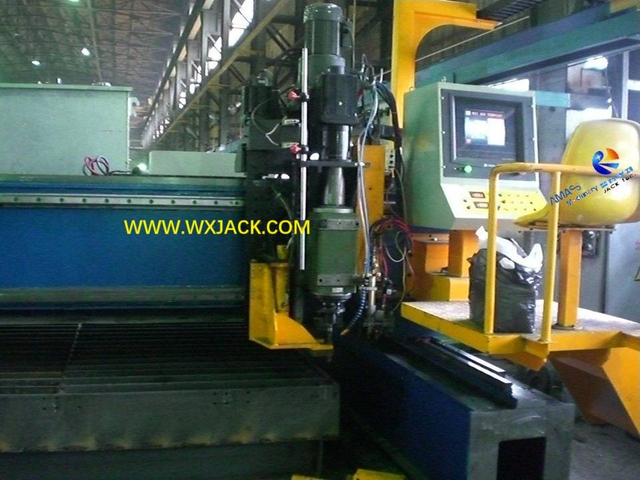

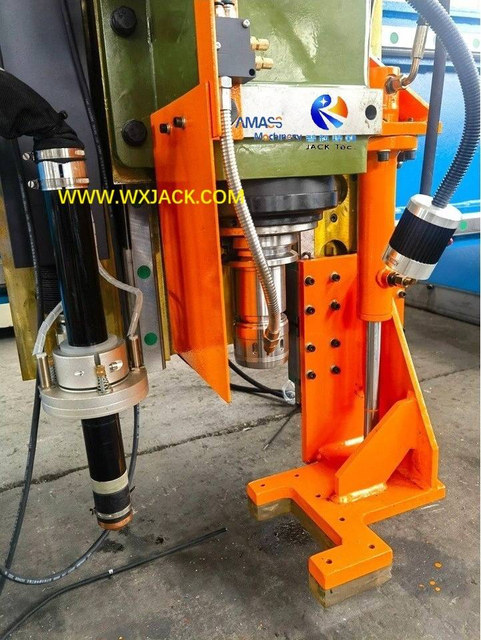

Механическая сверлильная головка сверлильно-режущего станка с ЧПУ: (Рис.6)

Рис5 Сверлильно-режущий станок с ЧПУ 18

5. Категория: Сверлильно-режущий станок с ЧПУ — сложная продукция »Комплекс станков плазменной резки с ЧПУ', в семействе продуктов серии CNC-CG 'Станок плазменной резки с ЧПУ';
6. Итоговые слайды: Станок плазменной резки с ЧПУ, включая станок для сверления и резки с ЧПУ, показан на веб-странице »Обзор станка плазменной резки с ЧПУ Wuxi JACK'.



Сверлильно-отрезной станок с ЧПУ Wuxi JACK, в производстве и работает на предприятии заказчика

Два бизнес-кейса: пример режущего и сверлильного станка с ЧПУ Wuxi JACK

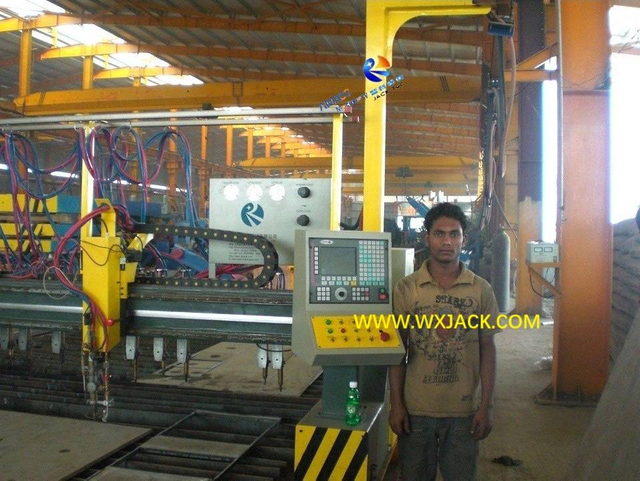

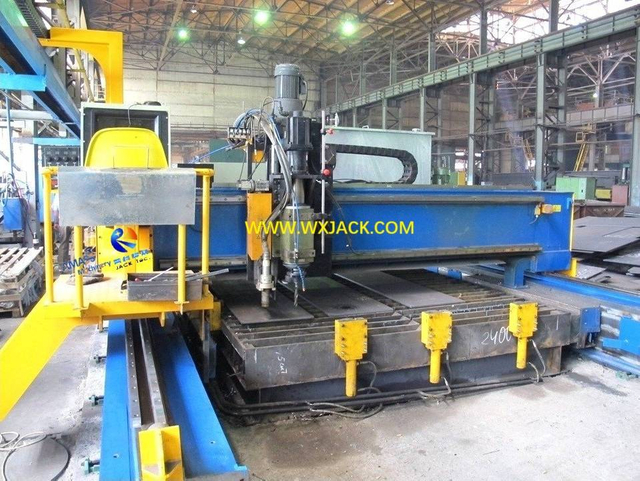

A. CNC-CD4030 Большой комплекс сверлильно-режущих станков с ЧПУ:

1. Функции комплекса режуще-сверлильных станков с ЧПУ CNC-CD4030:

1) Газопламенная и плазменная резка: листовой металл шириной 3800 мм и длиной 29 м;

2) Механическое бурение: Диапазон диаметров Φ10 мм ~ 30 мм, толщина до 30 мм;
3) Толщина газовой резки: 6 мм ~ 100 мм;
4) Толщина плазменной резки: 6 мм ~ 30 мм;



2. Комплектация большого сверлильно-отрезного станка с ЧПУ CNC-CD4030:

Это группа крупных комплексов станков плазменной резки с ЧПУ, разработанных Wuxi JACK для зарубежного клиента.Он имеет основные подразделения:
1) 1 комплект станка плазменной резки CNC-CG4000, интегрированного с механическим сверлильным агрегатом.Группа плазменной резки и группа механического сверления работают взаимосвязанно;

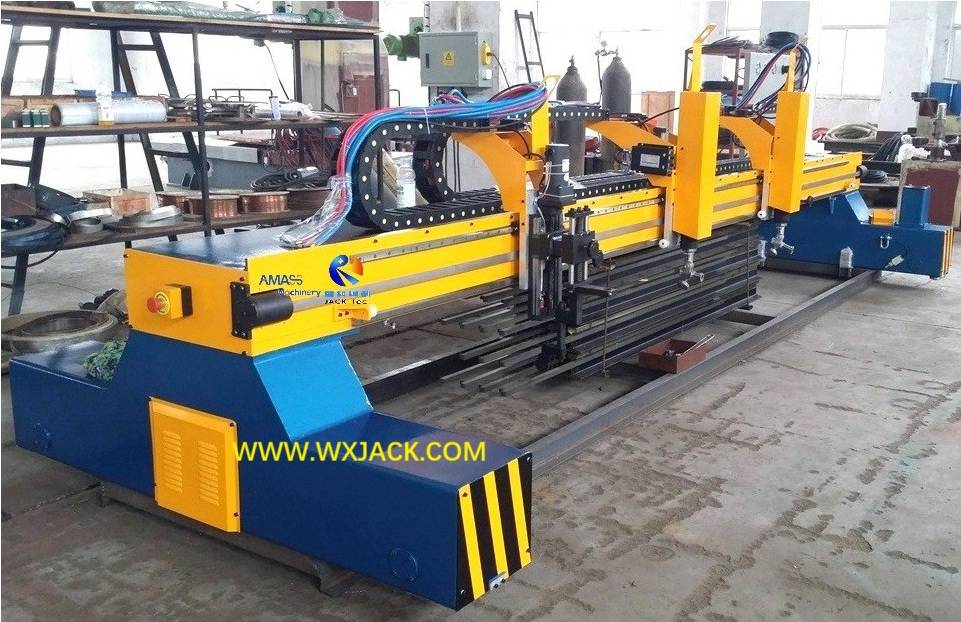

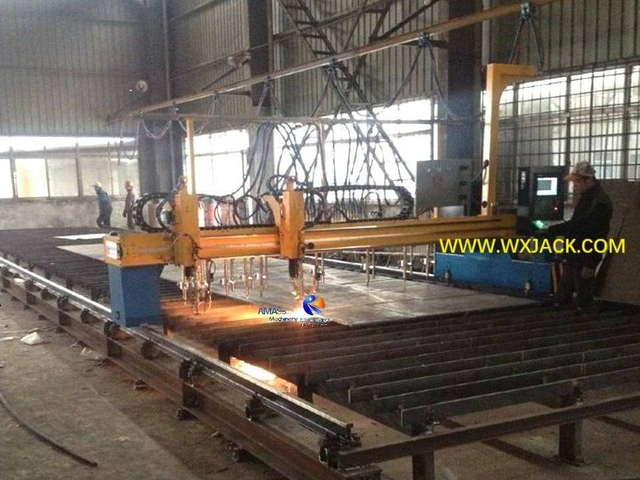

2) 1 комплект станка плазменной резки с ЧПУ для кислородного топлива CNC-CG4000;
3) Общая платформа для резки и направляющие;
4) Режущий дымоудаляющий агрегат;
5) Насосная станция масляных баллонов и система зажима листового металла;



3. Производительность сверлильно-режущего станка с ЧПУ CNC-CD4030:

Макс.листовая металлическая пластина, которую можно резать и сверлить в данном комплексе отрезно-сверлильного станка с ЧПУ CNC-CD4030:
1) длина 24м, соответствующие режущие рельсы имеют длину 29 м;
2) ширина 3,8 м, ширина соответствующего пролета режущего рельса составляет 4000 мм;
3) Толщина 100 мм для резки кислородного топлива, это для режущей способности станка плазменной резки с ЧПУ;
4) Толщина 30 мм для плазменной резки и сверления отверстий: Это для резки и сверления на станке плазменной резки с ЧПУ.Производительность плазменной резки зависит от модели и выходного тока оснащенного источника питания плазмы;

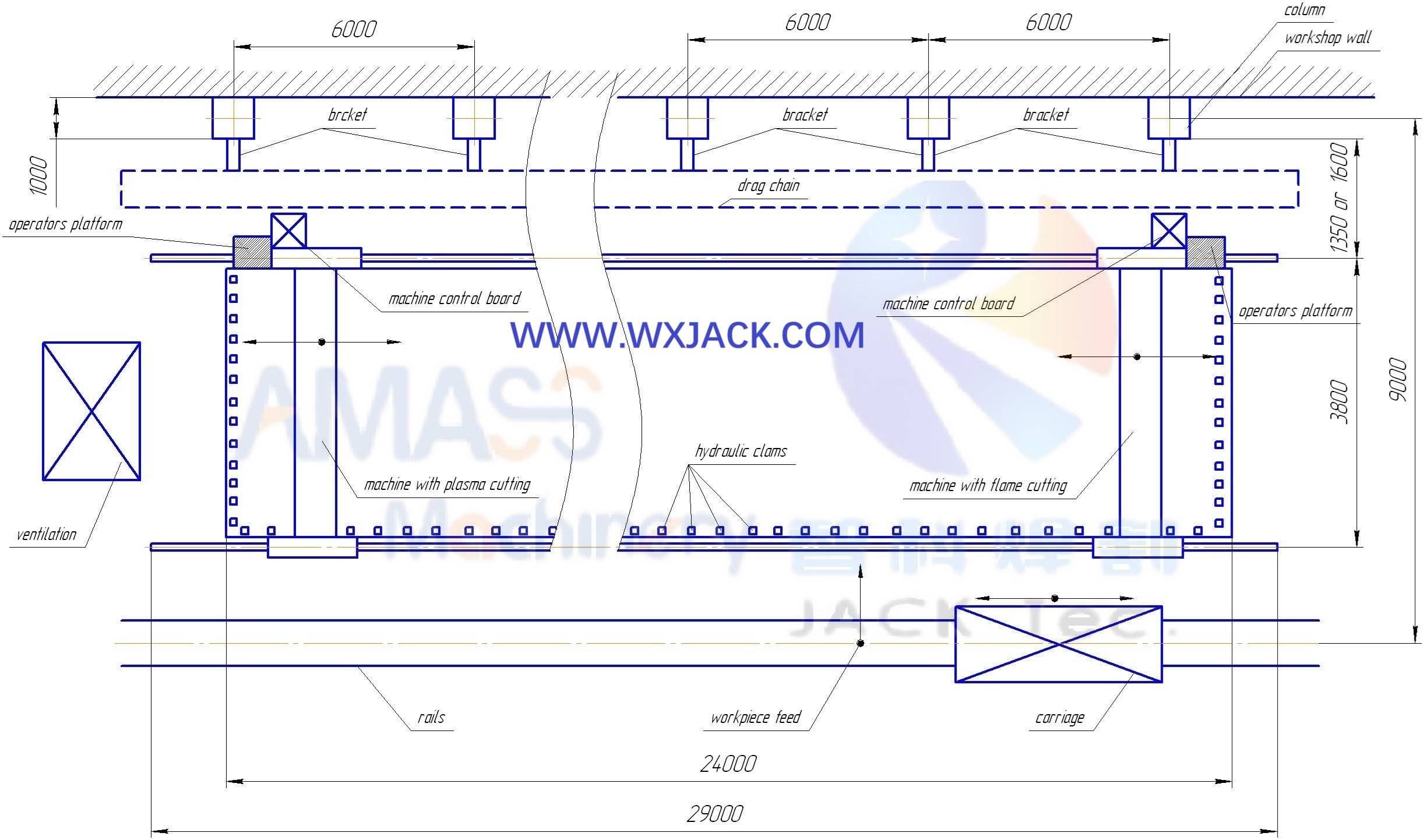

4. Эскиз конструкции сверлильно-режущего станка с ЧПУ Wuxi JACK CNC-CD4030:

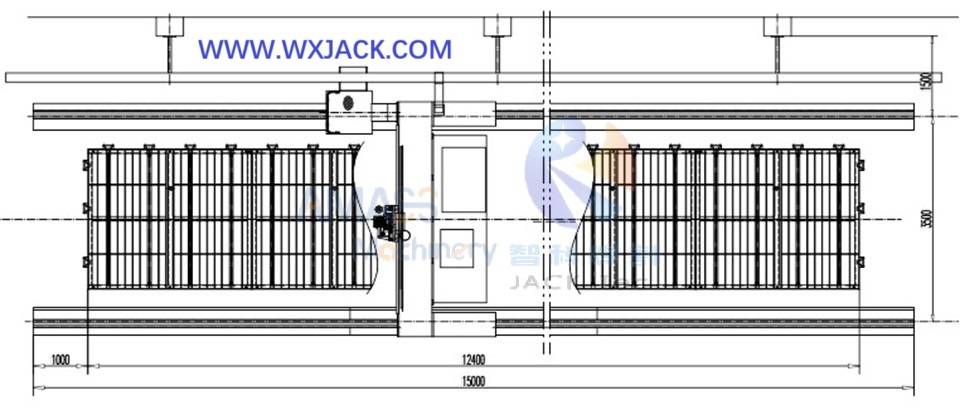

1) Вертикальный вид на общий эскиз проекта. комплексного станка плазменной резки с ЧПУ и станка плазменной резки с ЧПУ, с общей направляющей и столом для резки: (Рисунок 1)

2) Концептуальный дизайн, вид спереди. Механическая основная рама сверлильно-режущего станка с ЧПУ: (Рис.2)

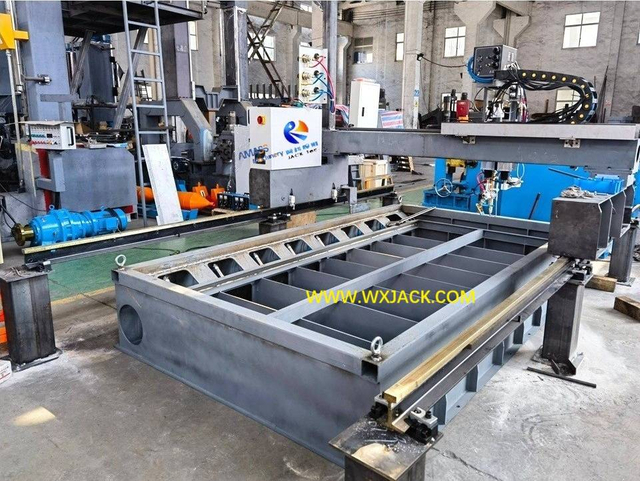

3) Стол для резки из двух комплектов станков плазменной резки с ЧПУ: (Рис.3)

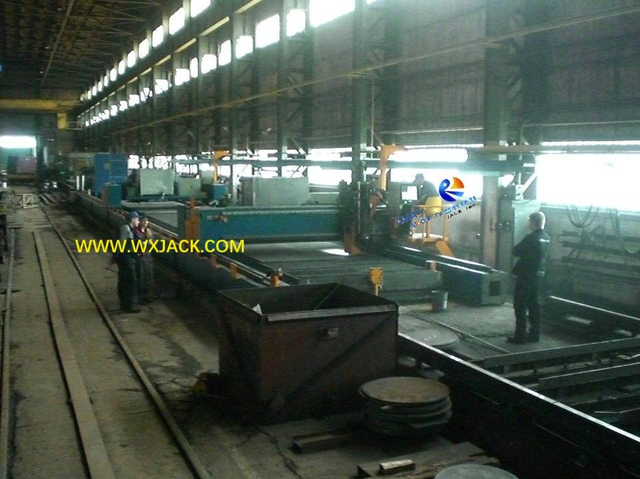

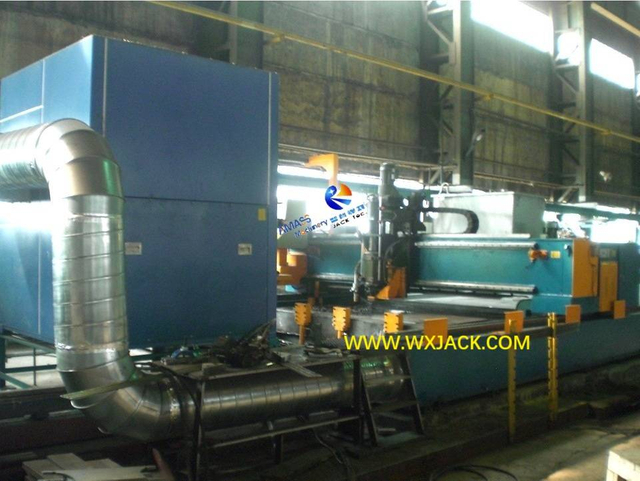

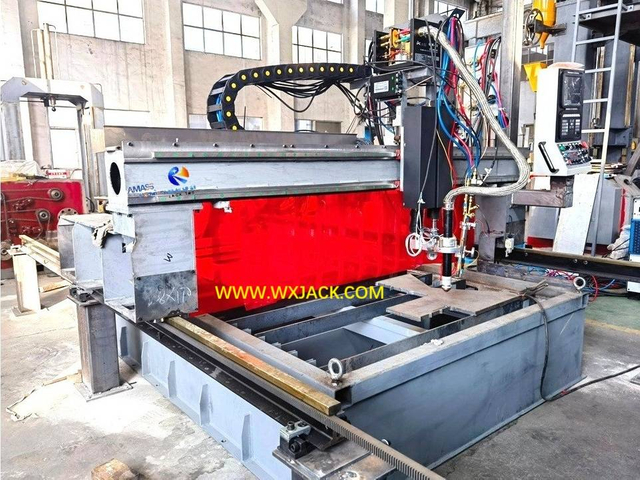

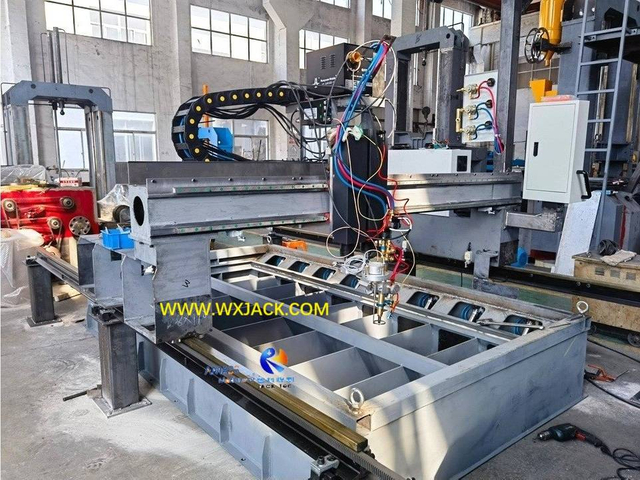

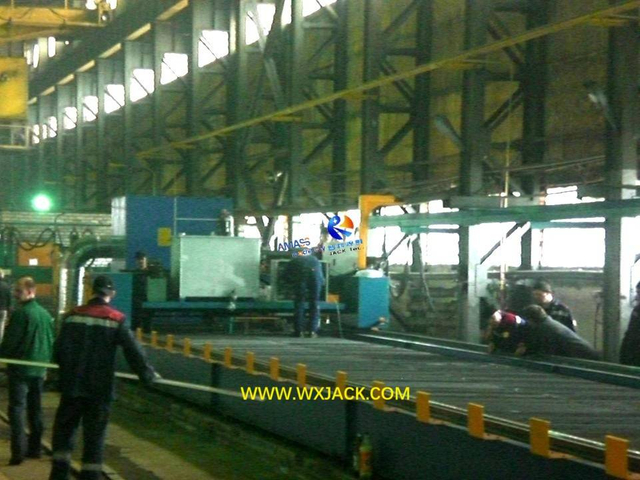

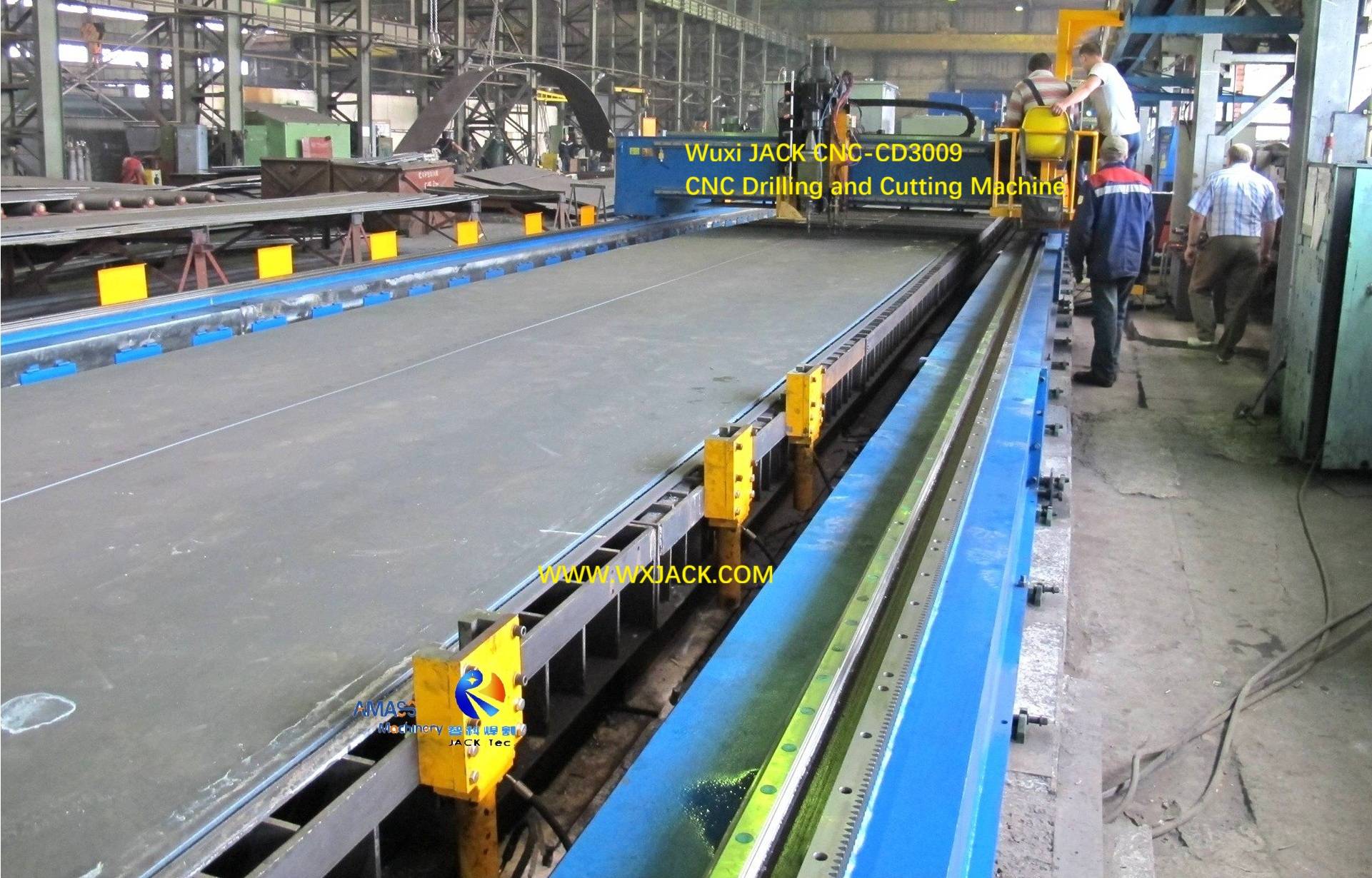

5. Площадка эксплуатации большого сверлильно-режущего станка с ЧПУ CNC-CD4030:

B. CNC-CD3009 Станок для резки и сверления с ЧПУ:

1. Функция: Аналогично предыдущему случаю крупного комплекса для осуществления термической резки и механического сверления листового металла;

2. Состав сверлильно-отрезного станка с ЧПУ CNC-CD3009:

1) Один комплект станка плазменной резки с ЧПУ, установленный с механической сверлильной головкой;
2) Система сбора и переработки дыма;
3) Гидравлическая система и блок зажимов листового металла;
3. Макс.Размер листового металла: Ширина 2000 мм x длина 8000 мм;
4. Макс.Толщина сверления: 30 мм;
5. Макс.Толщина газовой резки: 30 мм;

6. Производство станка для резки и сверления с ЧПУ CNC-CD3009 в Wuxi JACK:

Видео эксплуатации сверлильно-режущего станка с ЧПУ Wuxi JACK

Технические характеристики сверлильно-режущего станка с ЧПУ Wuxi JACK

Конкретные технические параметры зависят от требований заказчика.Ниже приведена таблица данных приведенных выше бизнес-примеров:

1. Технические параметры большого сверлильно-режущего станка с ЧПУ CNC-CD4030:

Нет. Параметры Ценить Примечание
1 Резка пролета рельса 2500 мм ~ 5000 мм
2 Обрезка длины рельса 6000 мм ~ 30 000 мм
3 Продольный привод Двойной привод 2 комплекта серводвигателей и серверов
4 Система ЧПУ Ф2500 ФАНГЛИНГ Китая
5 Действительная ширина резки 1500 мм ~ 4000 мм
6 Действительная длина резки 3000 мм ~ 24 000 мм
7 Количество плазменной горелки с ЧПУ 1 комплект Китайский HUAYUAN LGK-300HD, на толщину 30мм;
Или назначен клиентом
8 Скорость газовой и плазменной резки 50 ~ 3000 мм/мин. На основе технологии резки
9 Скорость холостого хода мостового портала 9000 мм/мин.
10 Шероховатость поверхности резки Ра12,5—25 Для станка плазменной резки с ЧПУ
11 Точность резки ±0,5 мм/1000 мм Газовая и плазменная резка
12 Переместить диск Прецизионная зубчатая рейка
13 Давление кислорода 0,8 ~ 1,0 МПа Для плазменной резки с ЧПУ
14 Диаметр сверления отверстия 10-30 мм
15 Толщина пластины сверления Макс.30 мм
16 Приводной двигатель буровой насадки 5,0 кВт
17 Скорость вращения сверла 40 ~ 750 об/мин.
18 Приводной двигатель сверлильного шпинделя с осевым перемещением вниз 1,5 кВт
19 Гидравлическое давление бурения 4,0 МПа
20 Блок охлаждения бурения Распылительное водяное охлаждение Оборудован резервуаром для воды.
21 Двигатель пылесборника 1 комплект, 7,5 кВт Для станка плазменной резки с ЧПУ
22 Расход продувки для сбора пыли 6500м3/час

23
Источник питания
Сверлильный и режущий станок с ЧПУ
3П переменного тока, 380 В, 50 Гц, 15 кВт Мэйнфрейм
3П переменного тока, 380 В, 50 Гц, 21,5 кВт Плазменный источник питания

2. Технические параметры сверлильно-режущего станка с ЧПУ CNC-CD3009:

Нет. Параметры Ценить Примечание
1 Резка пролета рельса 3000 мм
2 Обрезка длины рельса 9000 мм
3 Продольный привод Двойной привод 2 комплекта
4 Система ЧПУ Ф2500 Китайский ФАНГЛИНГ
5 Действительная ширина резки 2000 мм
6 Действительная длина резки 6000 мм
7 Плазменный резак с ЧПУ 1 комплект ХУАЮАНЬ ЛГК-300HD
8 Скорость резания
Станок плазменной резки с ЧПУ
50—3000 мм/мин. На основе технологии термической резки.
9 Скорость холостого хода портальной рамы 9000 мм/мин.
10 Шероховатость поверхности резки Ра12,5—25 Для станка плазменной резки с ЧПУ
11 Точность резки ±0,5 мм/1000 мм
12 Переместить диск Прецизионная зубчатая рейка
13 Давление кислорода 0,8 ~ 1,0 МПа Для станка плазменной резки с ЧПУ
14 Диаметр сверления отверстия 10-30 мм
15 Толщина пластины сверления Макс.30 мм
16 Приводной двигатель буровой насадки 5,0 кВт
17 Скорость вращения сверла 40 ~ 750 об/мин.
18 Приводной двигатель сверлильного шпинделя с осевым перемещением вниз 1,5 кВт
19 Гидравлическое давление бурения 4,0 МПа
20 Блок охлаждения бурения Распылительное водяное охлаждение Оборудован резервуаром для воды.
21 Двигатель пылесборника 1 комплект, 7,5 кВт Для станка плазменной резки с ЧПУ
22 Расход продувки для сбора пыли 6500м3/час

23
Электроснабжение 3П переменного тока, 380 В, 50 Гц, 15 кВт Механический базовый блок
3П переменного тока, 380 В, 50 Гц, 21,5 кВт Плазменный источник питания

Технический обзор сверлильно-режущего станка с ЧПУ Wuxi JACK

1. Механическая рама сверлильно-режущего станка с ЧПУ:

1) Общая структура: Моторизованная подвижная портальная балка сверлильно-отрезного станка с ЧПУ имеет сварную коробчатую конструкцию, напряжения которой снимаются после изготовления.Он прочнее и жестче, чем обычный станок плазменной резки с ЧПУ, обеспечивая высокие стандарты резки и сверления;
2) Горизонтальная направляющая перемещения каретки для резки и сверления резака: Китайский Тайвань HIWIN, сверхмощная прецизионная линейная направляющая на шарикоподшипнике, обеспечивающая лучшую точность направляющих / легкий собственный вес и небольшую инерцию, применимую для быстрой плазменной резки на станке плазменной резки с ЧПУ;
3) Обеспечение стабильности: Даже при быстром переключении между ускорением и замедлением в процессе термической резки точность перемещения портала станка плазменной резки с ЧПУ может быть полностью гарантирована;
4) Простота обслуживания и обслуживания: Стойка поперечного перемещения крепится к горизонтальной портальной балке с помощью болта, который легко заменить и отрегулировать на сверлильно-отрезном станке с ЧПУ.

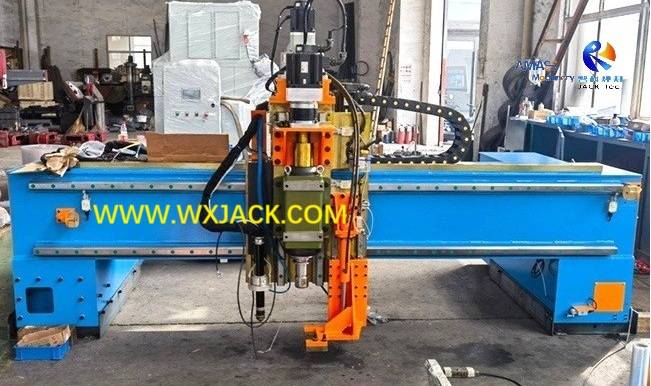

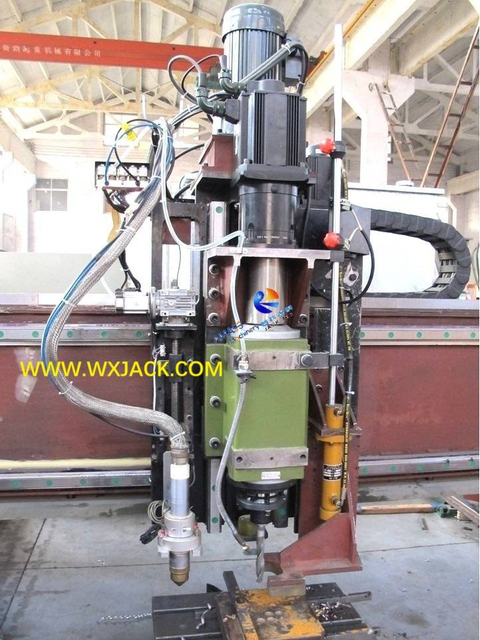

2. Монтаж каретки и подъемника резака/сверлильной головки на сверлильно-отрезном станке с ЧПУ:

1) Центральные правоохранительные подразделения: Подвижная каретка с горизонтальным моторным приводом состоит из 1 плазменной резки и механического сверлильного станка соответственно;
2) Система привода движения по осям X/Y: Во время работы режущего и сверлильного станка с ЧПУ горизонтальное перемещение резака и сверлильной головки осуществляется сервоприводом.Соответствующая система состоит из сервера серводвигателя/сервопривода и энкодера;
3) Направляющий блок перемещения по осям X/Y: Движение монтажной каретки управляется сверхмощной высокоточной линейной направляющей на шарикоподшипниках, что обеспечивает стабильную точную резку и сверление без каких-либо ударов, гарантируя надежную превосходную производительность сверлильно-режущего станка с ЧПУ;

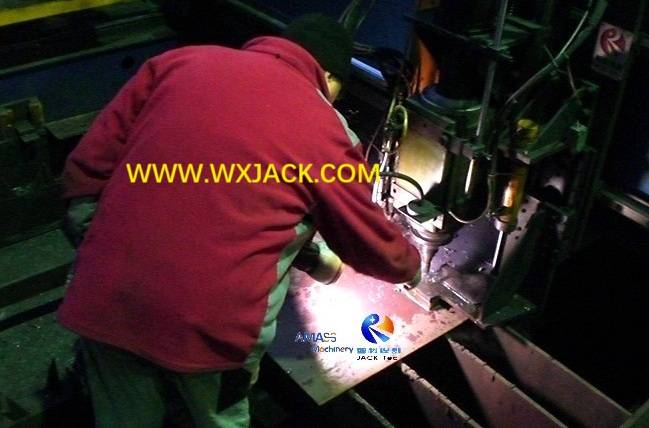

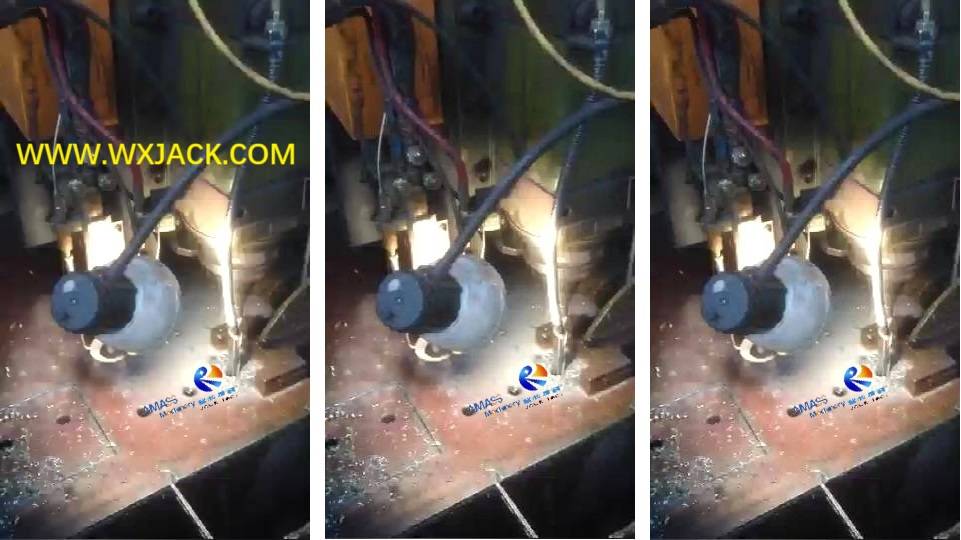

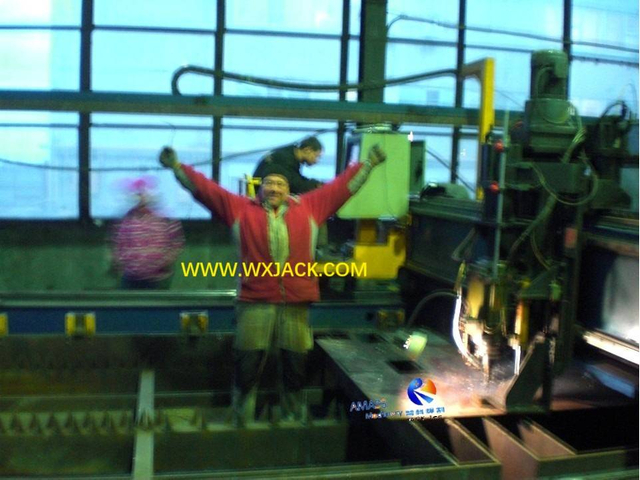

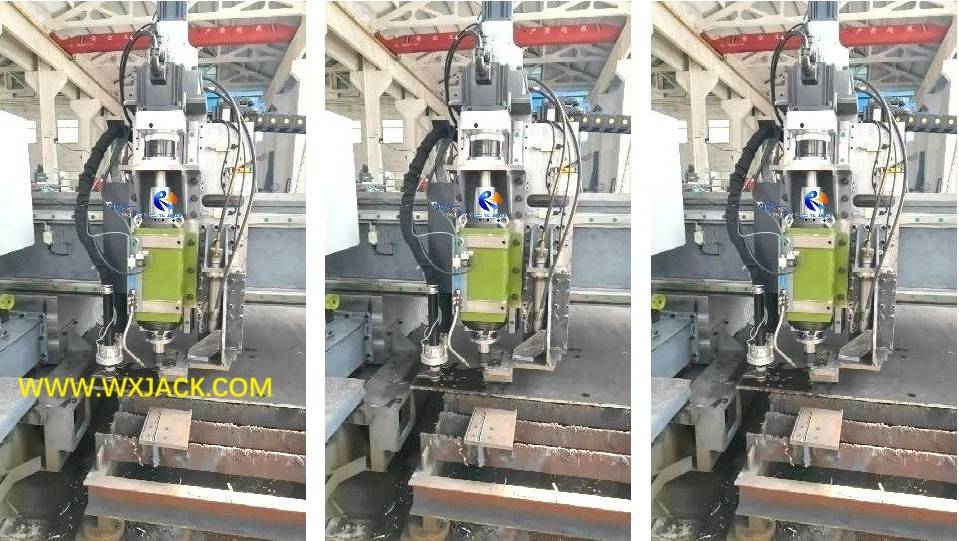

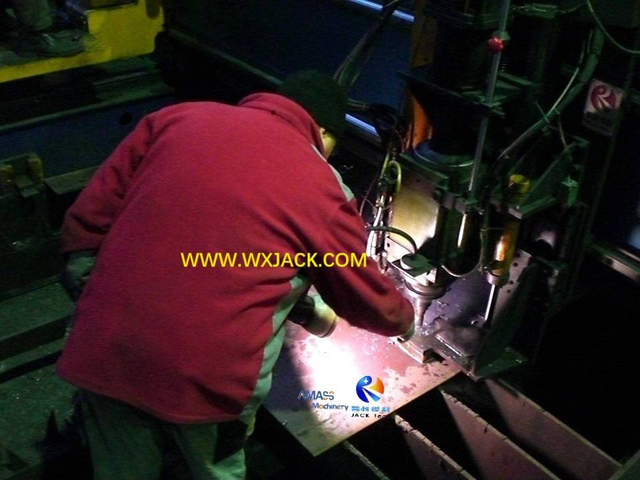

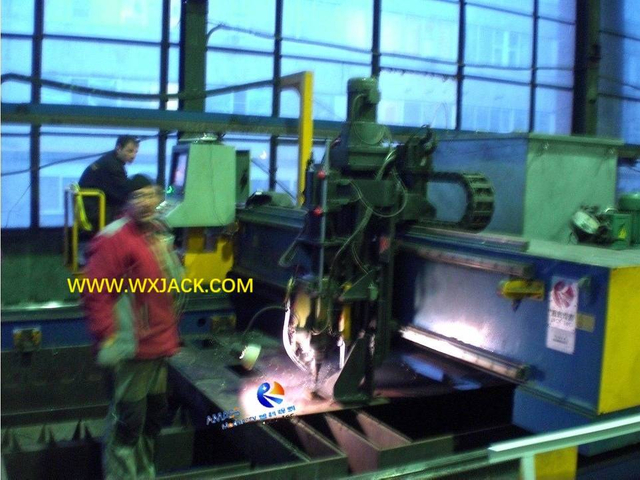

4) Проверка работоспособности и обработки пластины с помощью резака и сверлильного механизма на сверлильно-режущем станке с ЧПУ: (Рис.7)

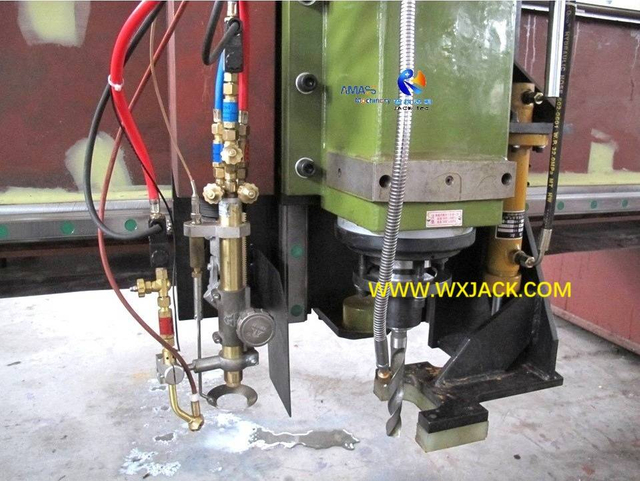

Рис.7 Сверлильно-режущий станок с ЧПУ CIMG3671

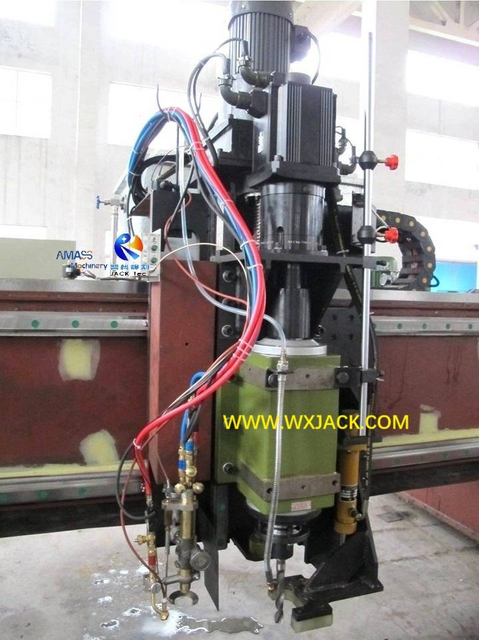

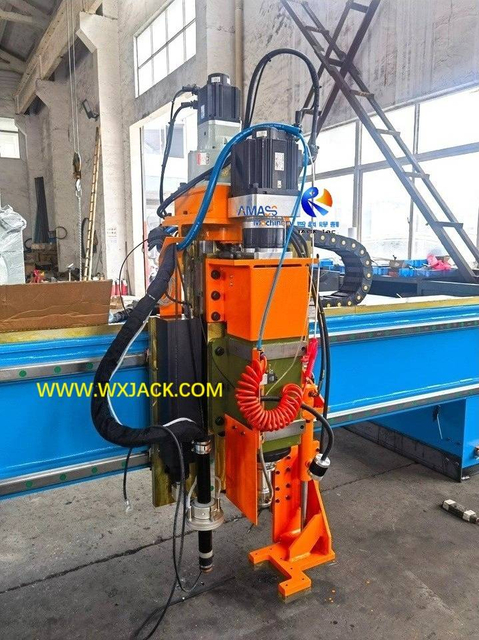

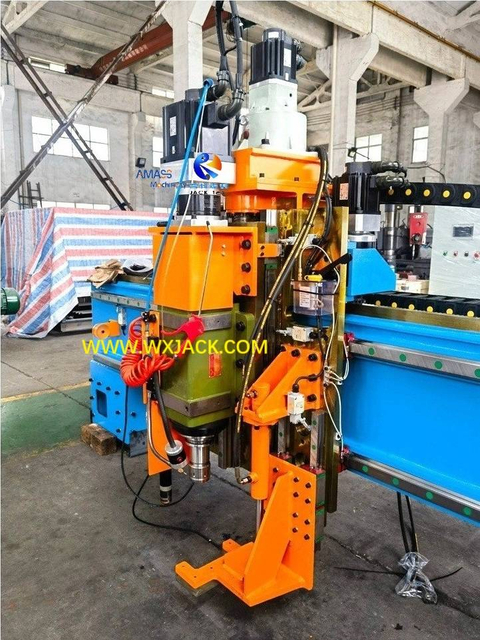

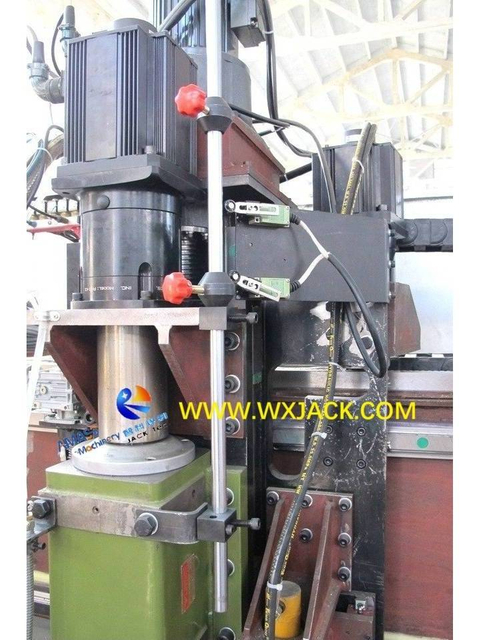

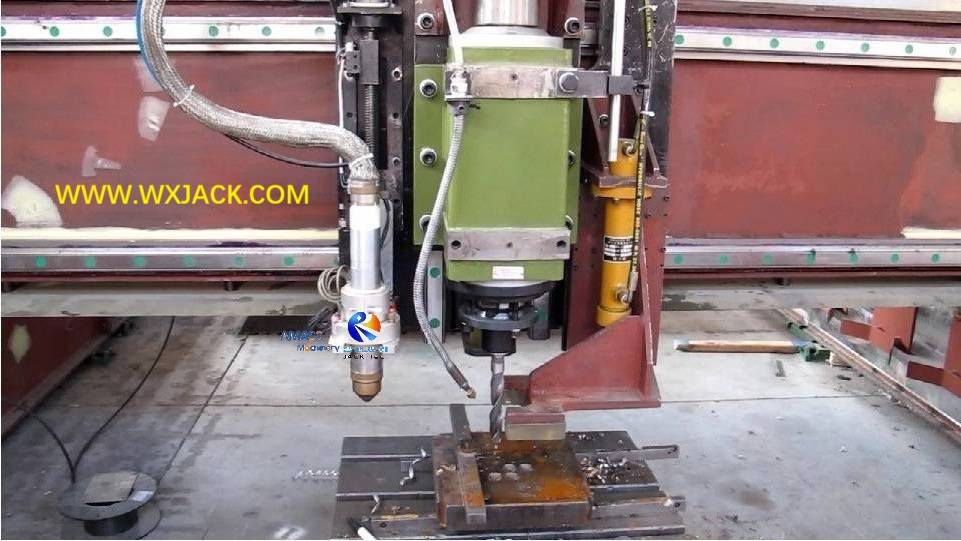

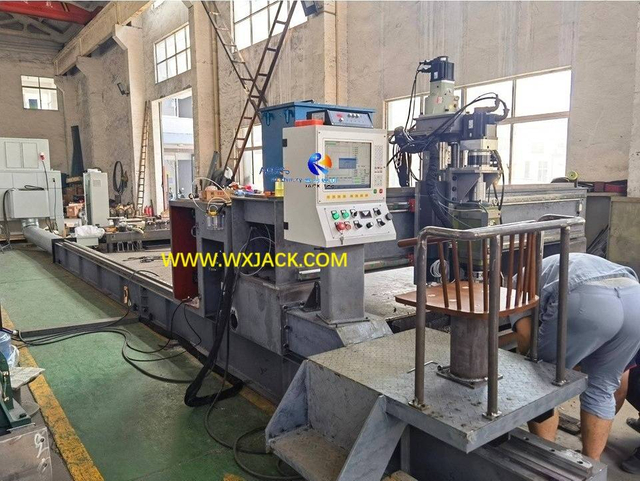

5) Резак и сверлильный механизм, установленные на механической портальной раме сверлильно-режущего станка с ЧПУ: (Рис.8)

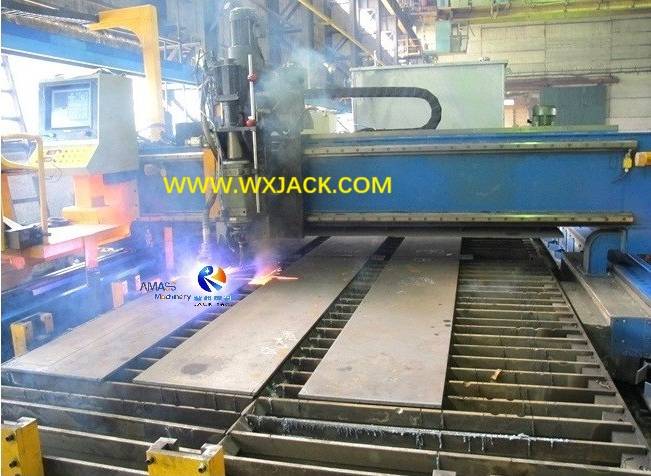

Рис. 8. Станок для резки и сверления с ЧПУ 5 _20230927114311


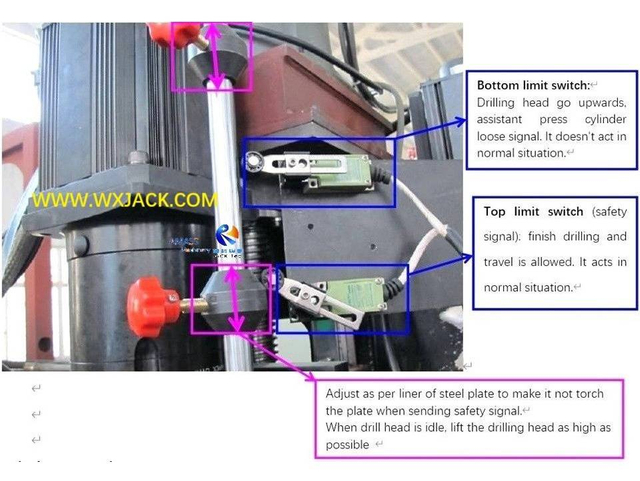

3. Механический сверлильный механизм сверлильно-режущего станка с ЧПУ:

1) Интегрированный монтаж: В этом станке механизм механического сверления и подъемник для плазменной резки используют одну и ту же монтажную каретку;

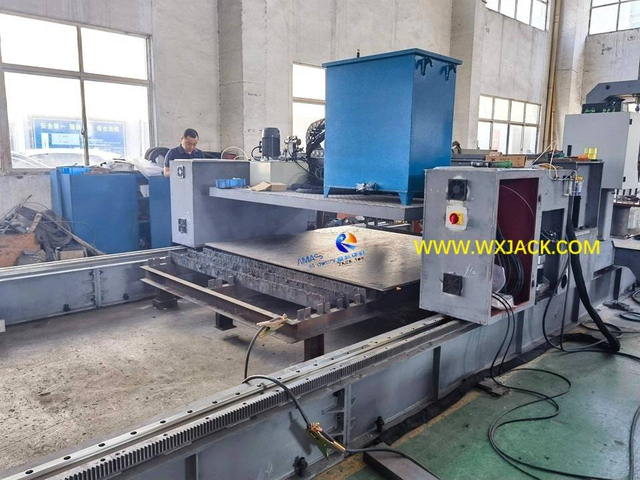

2) Зажим листового металла в укладочном столе сверлильно-режущего станка с ЧПУ:

а) Твердое крепление: Когда сверлильный и режущий станок с ЧПУ просверливает отверстия в листовом металле, пластина прочно зажимается кругом зажимных губок, которые приводятся в движение гидравлическими масляными цилиндрами.Устойчивость пластины защищает сверло от повреждений во время сверления, гарантируя качество сверления отверстий;

б) Хомуты гидравлического привода желтого цвета., окружает стол для укладки сверлильно-режущего станка с ЧПУ Wuxi JACK: (Рис.9)

Рис.9 Сверлильно-отрезной станок с ЧПУ 15 IMG_4761

3) Точное управление позициями: Движение сверлильной головки обнаруживается и контролируется с помощью системы управления ЧПУ сверлильно-режущего станка с ЧПУ;
4) Шпиндель сверлильной головки Это NT50, который можно установить на сверлильную головку и быстро, точно и удобно разобрать.

4. Система плазменной резки на станке для резки и сверления с ЧПУ:

1) Источник питания плазмы: Станок плазменной резки с ЧПУ оснащен одним комплектом китайской системы плазменной резки LGK-300HD производства HUAYUAN;

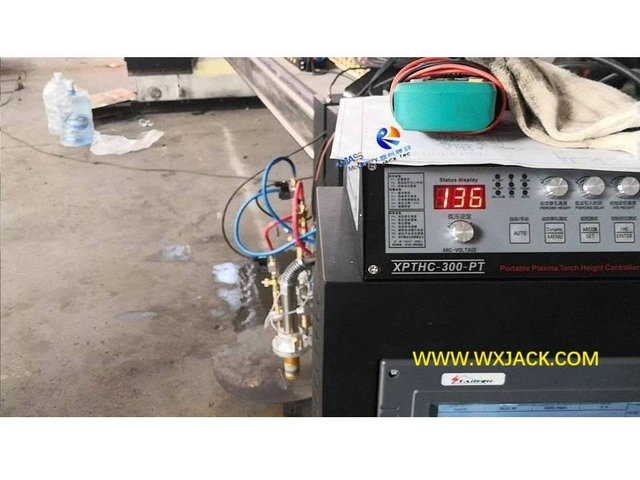

2) Дополнительные функциональные блоки плазменной резки на станке плазменной резки с ЧПУ:

а) Регулятор резака типа напряжения дуги высокий;
б) Пылесборник;
в) Система рециркуляции водяного охлаждения и охлаждающий бак;

3) Технические характеристики источника плазменного питания станка плазменной резки с ЧПУ:

а) Мониторинг переменных эксплуатационных расходов: Источник питания плазменной резки имеет функцию мониторинга срока службы расходных материалов резака для плазменной резки, которая помогает клиентам управлять переменными расходами на эксплуатацию станка плазменной резки с ЧПУ;
б) Защита источника питания плазмы: Источник питания плазменной системы имеет следующие функции: Давление режущего газа и поток охлаждающей жидкости. Отображение/обнаружение/предупреждение и контроль.Этими функциями можно удобно управлять на пульте управления источником тока плазменной системы;
в) Гибкое управление работой: Предварительная/пост-подача режущего газа и медленное время подачи тока могут быть настроены индивидуально, что обеспечивает гибкую работу на станке для резки и сверления с ЧПУ;
г) Автоматическая защита о перегреве и пониженном напряжении источника питания плазмы, при возникновении нештатной ситуации на станке плазменной резки с ЧПУ;
д) Простота обслуживания сверлильно-режущего станка с ЧПУ: Функция отображения кода неисправности в источнике питания плазменной системы;Интеллектуальный вентилятор используется для уменьшения пыли;
f) Применимо к различным материалам листового металла: Источник плазменного тока позволяет машине плазменной резки с ЧПУ выполнять ручную и автоматическую резку листового металла из углеродистой/легированной стали, цветной стали и т. д.

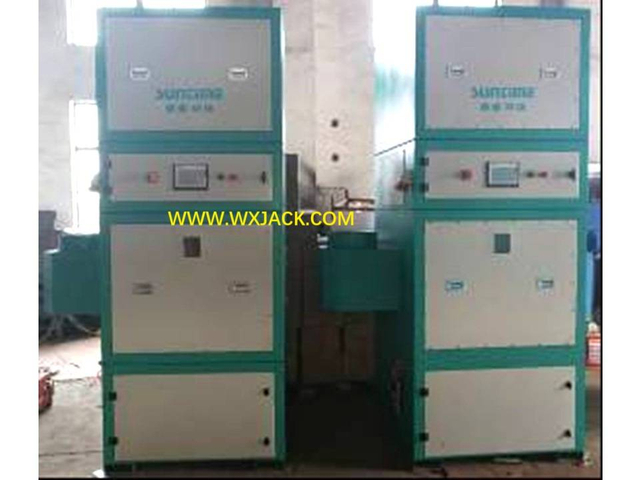

5. Система пылеулавливания для плазменной резки на сверлильно-режущем станке с ЧПУ:

1) Необходимость сбора пыли: Во время плазменной резки на станке плазменной резки с ЧПУ в процессе плазменной резки образуется большое количество пыли, которая вредна для здоровья персонала и рабочей среды;
2) Задача: Система сбора пыли предназначена для очистки воздуха на рабочем месте, очистки окружающей среды режущего и сверлильного станка с ЧПУ;
3) Манера работы: Вся система сбора пыли работает автоматически.Оператору просто нужно включить его перед работой и выключить после работы.Между тем, ежедневное регулярное обслуживание имеет жизненно важное значение для обеспечения нормальной удовлетворительной работы режущего и сверлильного станка с ЧПУ.



Применение и сопутствующее оборудование сверлильно-режущего станка с ЧПУ

1. Позиция Уси ДЖЕК: Станок для резки и сверления с ЧПУ является своего рода специализированным оборудованием.Это означает, что эта машина не является обычным продуктом поставщиков оборудования, а Wuxi JACK — одна из небольших компаний, которая имеет реальные возможности и деловой опыт в производстве машины;
2. Область применения: Сверлильный и отрезной станок с ЧПУ в основном применяется в промышленности стальных конструкций: строительные конструкции/мостовые конструкции/здания железной башни/стадионы и т. д.;
3. Последующие станции: Просверленные отверстия и вырезанные в листовом металле различного размера и контура, доставленные с помощью сверлильно-режущего станка с ЧПУ, являются необходимыми рабочими деталями для следующего этапа строительства, следующего технологического маршрута: изготовление/сборка, полировка торцов и т. д.;

4. Сопутствующее оборудование с станком для резки и сверления с ЧПУ:

1) Станок плазменной резки с ЧПУ: Станок с более широким применением, чем станок для резки и сверления с ЧПУ, и некоторые его части выполняют функцию термической резки листового металла;
2) Линия по производству двутавровых балок: Для производства тяжелых сварочных балок H/I/T;
3) 3 в 1 H-балочная сборочная машина для сварки и выпрямления со встроенной функцией: Для производства сварных балок H/I/T легкой и средней мощности;
4) Линия по производству коробчатых балок: Для изготовления сварочной балки BOX размером от 300 x 300 мм до 1500 x 1500 мм.Цельная балка BOX имеет вес до 20 тонн;
5) Фрезерный станок для торцевой поверхности балки сварной конструкции / КОРОБКА: Для фрезерования и полировки торцевых поверхностей элементов конструкций различных конструкций и размеров, включая двутавровые балки/трубы/трубы высотой от 500 мм до 6000 мм.



Вопросы и ответы о сверлильно-режущем станке с ЧПУ Wuxi JACK

Ниже приведен список часто задаваемых вопросов (часто задаваемых вопросов) и ответов на них по станкам для резки и сверления с ЧПУ серии CNC-CD, которые могут представлять интерес для клиентов:
01

02

03

Другие серии продуктов, которыми мы владеем, помимо станков для резки и сверления с ЧПУ

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
A. Расширенная функция вспомогательной системы загрузки для ежедневной эксплуатации крупногабаритного фрезерного станка SXBJ-16:
B. Конструкция и принцип работы автоматических вспомогательных погрузочных кронштейнов с гидравлическим приводом в оборудовании для фрезерования кромок крупногабаритных листов:
C. Использование крупногабаритного фрезерного станка SXBJ-16:
D. Технические параметры крупногабаритного фрезерного станка SXBJ-16:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Блоги о станках для сверления и резки с ЧПУ

  • Категория станков для резки полосовых пластин с ЧПУ и способы их выбора
    1) Использование и широкое применение станка для резки полосовых пластин с ЧПУ; 2) Классификация станков для резки листового металла с ЧПУ и краткое описание области применения; 3) Краткое введение в станок для резки газовых пластин с ЧПУ; 4) Краткое описание станка плазменной резки с ЧПУ; 5) Краткое введение в станок плазменной резки с ЧПУ, станок для резки полосовых пластин и станок для резки тройных пластин. Читать Далее
  • Рабочая теория станка для резки листового металла с ЧПУ и его работа
    Что такое станок для резки листового металла с ЧПУ? Технические характеристики станка для газовой резки листового металла с ЧПУ; Технические характеристики станка плазменной резки листового металла с ЧПУ; Как правильно выбрать модель и конфигурацию машины для плазменной резки листового металла с ЧПУ; Сводная информация о станке для резки листового металла с ЧПУ Wuxi JACK Читать Далее
  • Технические характеристики станка для резки листового металла с ЧПУ Wuxi JACK
    Категория и конфигурация кислородно-топливного станка для резки пластин с ЧПУ: Технические характеристики и преимущества газопламенной машины с ЧПУ на кислородном топливе: Технология процесса газопламенной резки листового металла с ЧПУ на кислородном топливе: Резюме по кислородно-топливной машине для резки пластин с ЧПУ: Читать Далее
Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
