Линия по производству балочной сварки Wuxi JACK BOX

B. Общее введение и технический обзор машины для балочной сварки Wuxi JACK BOX SAW и другого оборудования:

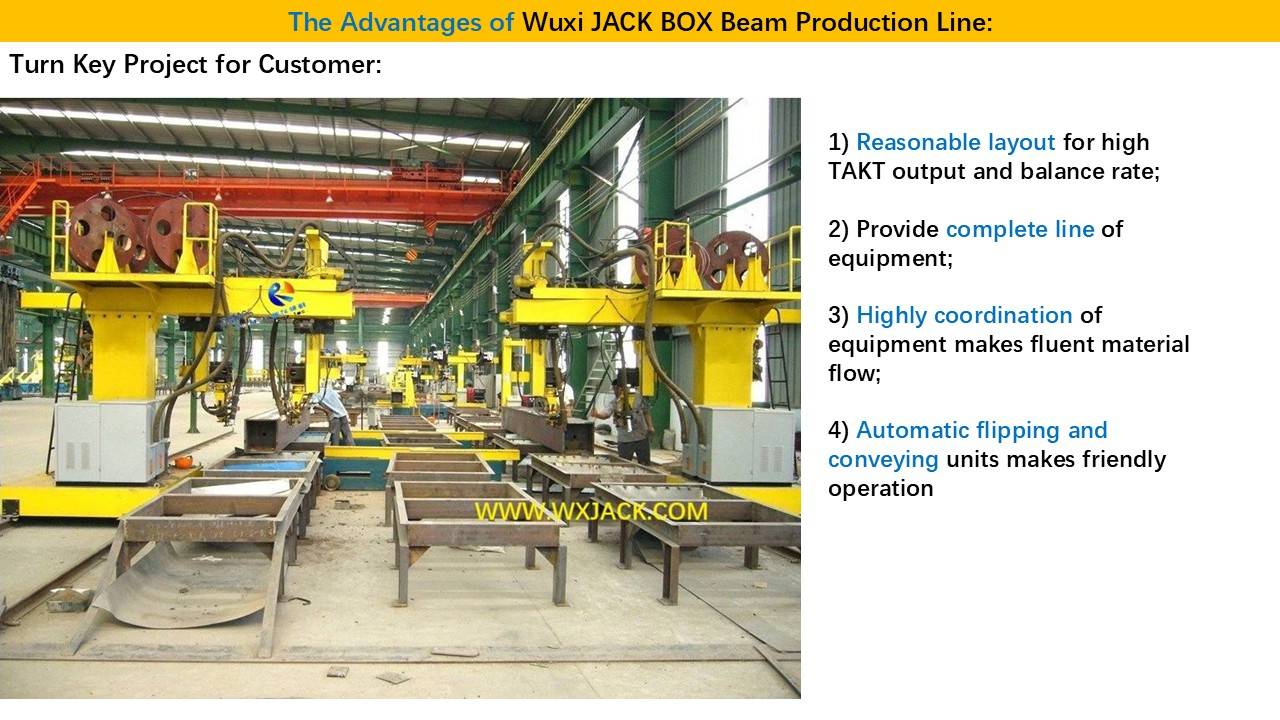

Слайды 1 : Проект «под ключ» линии по производству балочной сварки Wuxi JACK BOX доставлен заказчику

На этой странице слайдов представлен общий обзор преимуществ линии Wuxi JACK:

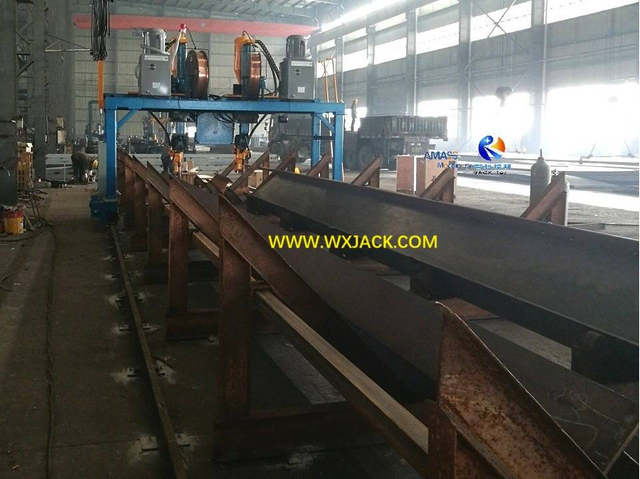

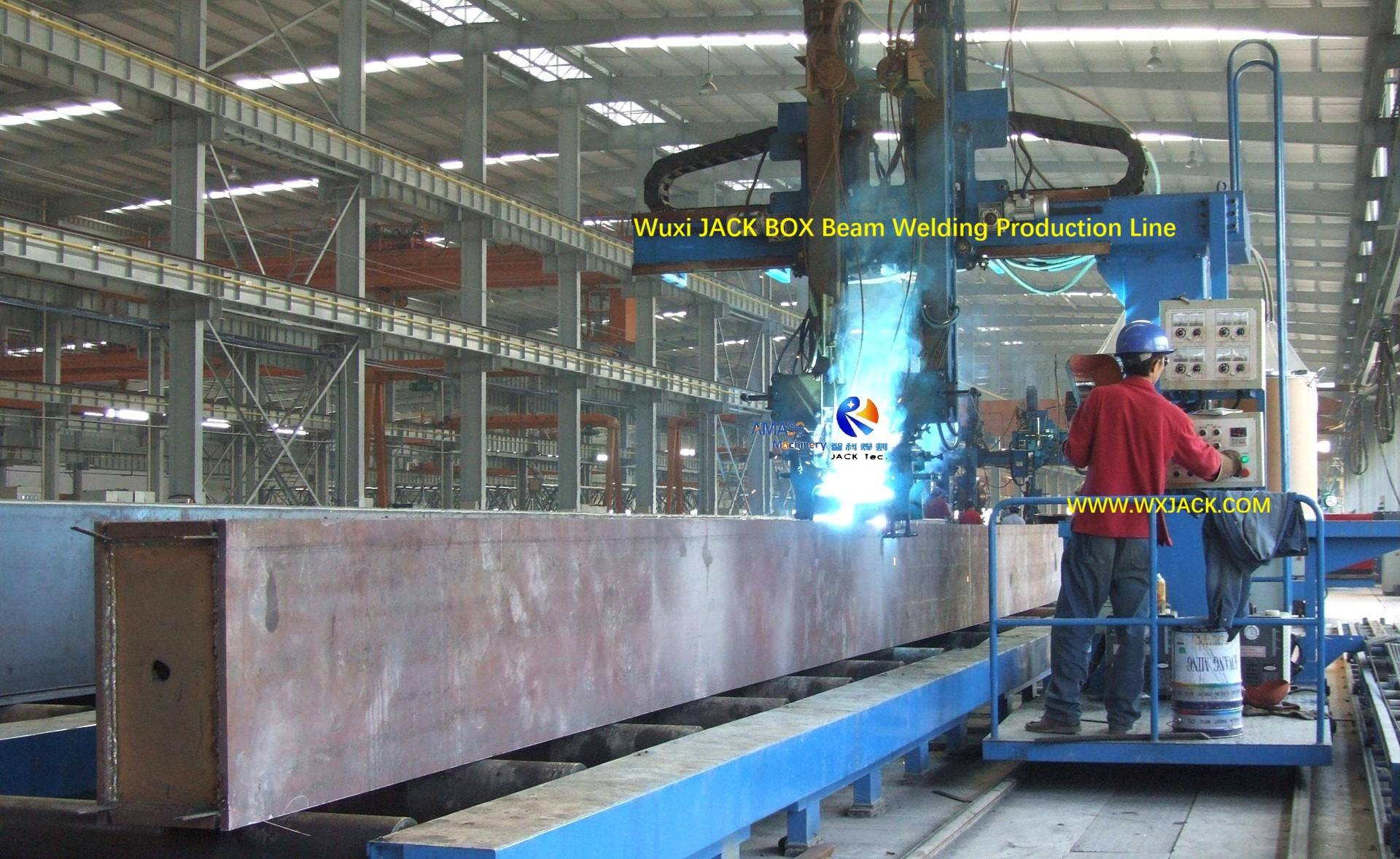

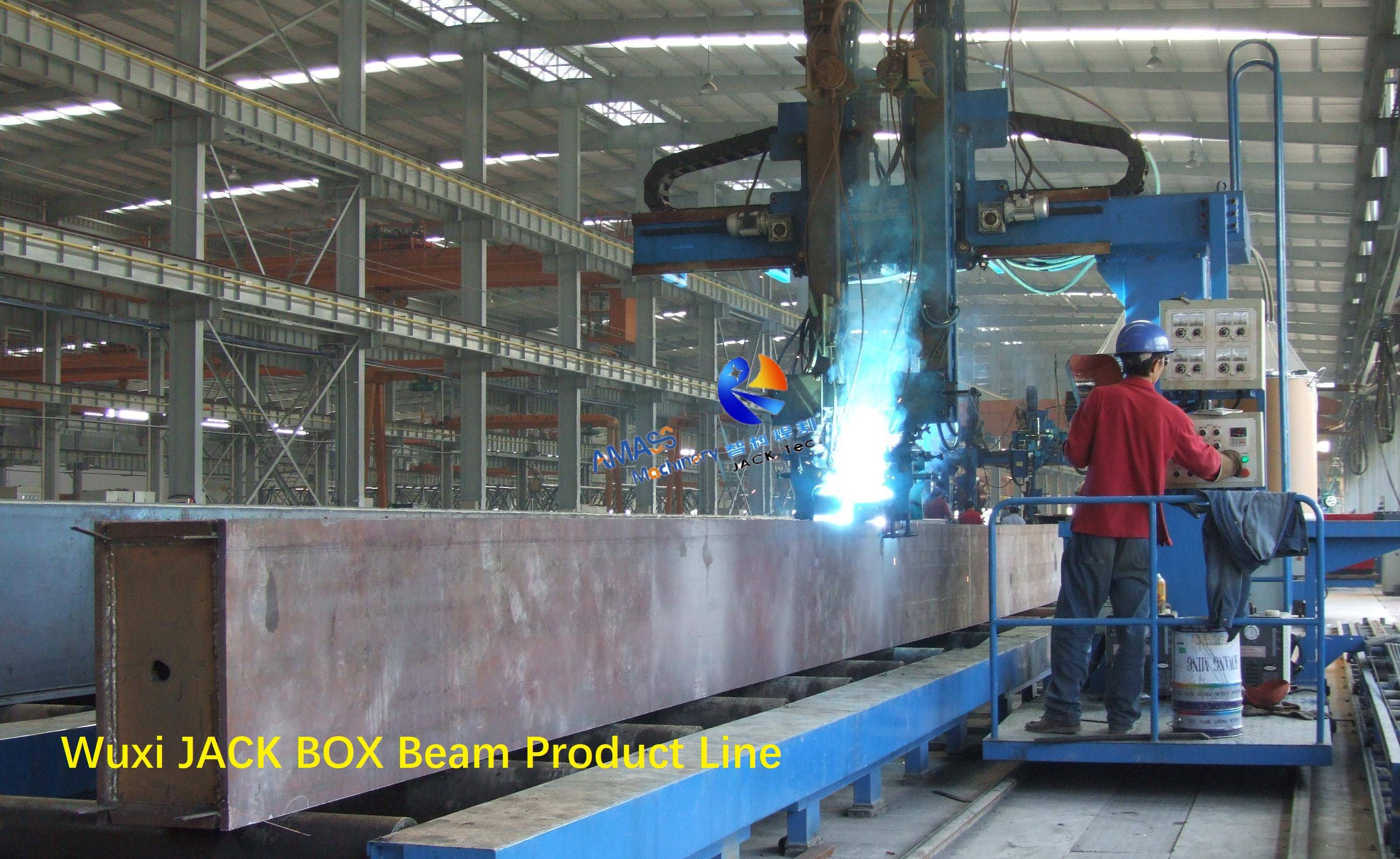

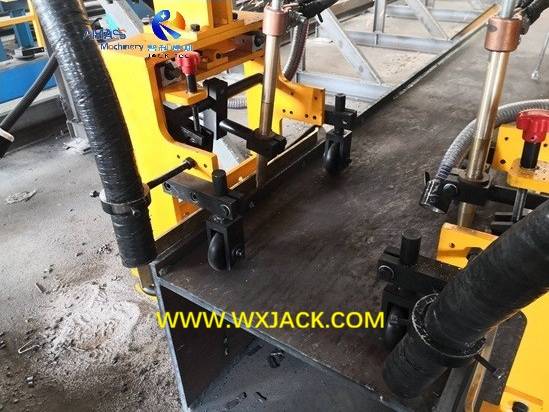

Фотография на этой странице слайдов была сделана на машине для конструкции стрелы колонны модели LHC при дуговой сварке под флюсом BOX Beam. Как видно из фото:

1. Эффективность производства балочно-сварочной машины Wuxi JACK BOX SAW:

1) Планировка Wuxi JACK: производственная линия обеспечивает производство сварочных балок BOX в высокоэффективном и оптимизированном стиле;
2) Время цикла и ТАКТ всей производственной линии можно гибко регулировать в зависимости от требований заказчика к производительности;
3) Коэффициент баланса: при любой производительности баланс сварочной производственной линии может поддерживаться на уровне не менее 90%;
4) Производительность этой производственной линии составляет более 12000 тонн в год при работе в одну смену;

2. Эксплуатация машины для сварки балок Wuxi JACK BOX:

1) Поток материала незавершенного производства (НЗП) по всей сварочной производственной линии является плавным, что снижает запас незавершенного производства до минимального уровня;
2) Переворачивание и транспортировка заготовок между каждой рабочей станцией осуществляется с помощью гидравлического привода, автоматического переворота оборудования на 180 ° и стального конвейера, что обеспечивает преимущества автоматического, безопасного, последовательного и управляемого;
3) Несколько режимов сварки на разных рабочих станциях производства BOX Beam обеспечивают оптимальную производительность сварки при наиболее разумной стоимости;

3. Доставка производственной линии для сварки балок Wuxi JACK BOX клиентам:

1) Это проект под ключ для клиентов. Команда инженеров Wuxi JACK будет отвечать за всю цепочку создания стоимости заказа оборудования: от проектирования и проверки до производства и испытаний, приемки и покраски заказчиком, установки оборудования на предприятии заказчика и окончательной передачи заказчику;
2) Помимо доставки оборудования, , инженеры Wuxi JACK также:
a) Предложат схему производственной линии для сварки балок BOX и согласуют ее с заказчиком;
б) Предложить заказчику технологическую технологию изготовления сварочной балки BOX и совместить ее с компоновкой станка;
3) Мы не только производим все основные машины для сварки коробчатых балок, но и многие другие вспомогательные машины производственной линии, такие как:
a) Машина плазменной резки с ЧПУ;
б) Фрезерный станок для кромки стальной пластины;
в) Фрезерование торца балки H BOX;
d) Машина с поворотной балкой BOX на 180° с гидравлическим приводом

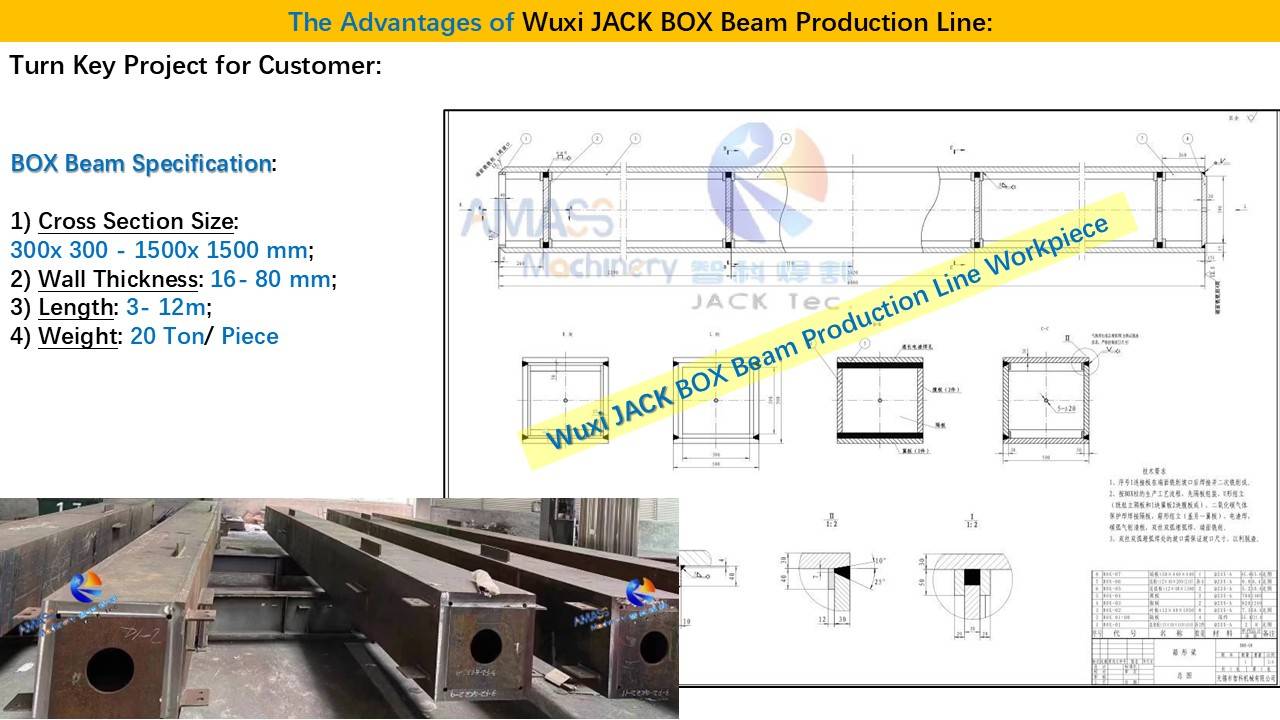

Слайды 2 : Готовая заготовка, изготовленная на линии лучевой сварки Wuxi JACK BOX

Слайды 3 : Основная технология производственной линии лучевой сварки Wuxi JACK BOX

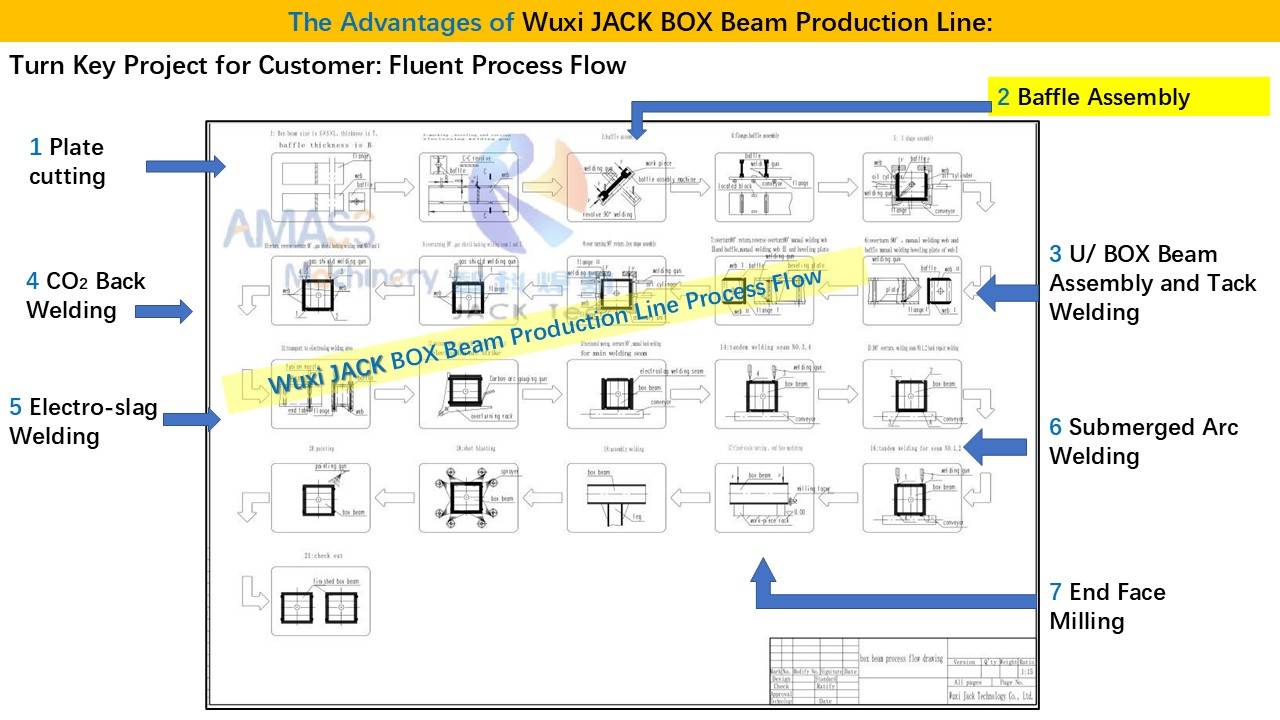

На этой странице слайдов показаны основные рабочие станции производственной линии, которые можно обобщить на 7 основных этапов :
1. 1 ^-я операция: разрезание стальной пластины на пластины и перегородки коробчатой ​​балки:
как и линия по производству двутавровых балок, на этой станции установлен станок для резки полосовых пластин с ЧПУ для резки полосовых пластин, которые используются в качестве сырья для изготовления сварной коробчатой ​​балки;
2. Сборка перегородки и прихваточная сварка с помощью станка для сварки балок модели GZ12 BOX:
это первый этап сборки: от полосовых пластин до сборки полуготовых перегородок;
3. Сборка коробчатой ​​балки U-образной формы и прихваточная сварка на машине модели UBZ12:
это законченный этап сборки на линии от блока перегородок до U-образной балки, а затем до коробчатой ​​балки, вместе со шовной сваркой;

4. Обратная сварка CO ₂ на собранной коробчатой ​​балке:

1) Это первый этап сварки, выполняемый на производственной линии по сварке балок BOX, для выполнения ₂ обратной сварки CO собранной балки BOX;
2) Его функция аналогична машине для сборки двутавровых балок, которая создает первоначальную структуру коробчатой ​​балки перед последующей окончательной сваркой;

5. Внутренняя электрошлаковая сварка перегородок:

1) Особенность и сложность электрошлаковой сварки заключается в том, что перегородки уже размещены и уложены внутри BOX-балки, поэтому ее сварку невозможно выполнить в обычном режиме сварки. Вместо этого это достигается с помощью сварочных материалов специального типа, сопел или проволоки, которые плавятся и соединяются с BOX Beam во время процесса;
2) Электрошлаковая сварка перегородок – второй этап сварки на линии BOX Beam Welding. Он укрепляет всю часть BOX Beam за счет укрепления нескольких частей перегородок;

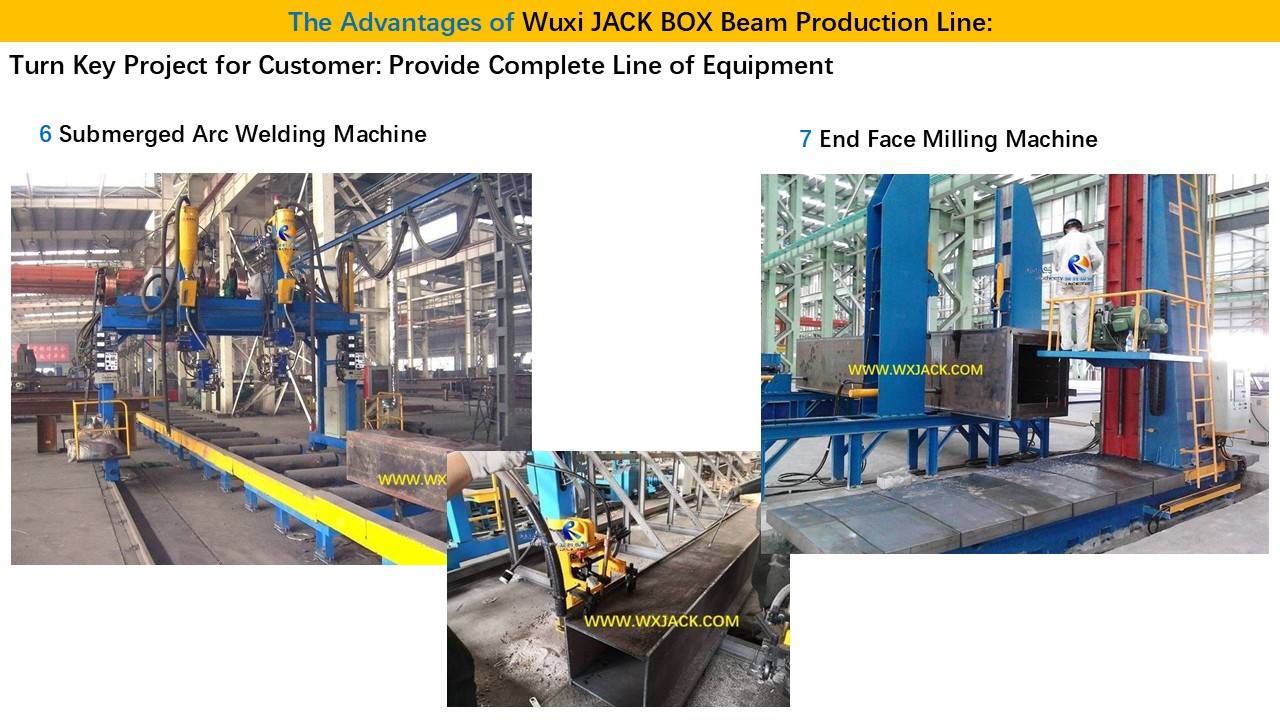

6. Готовая сварка SAW (дуговая сварка под флюсом) сварочного аппарата BOX Beam SAW:

1) Это последний этап сварки BOX-лучом, при которой требуется высокий сварочный ток и рабочая скорость. Сварочные работы довольно тяжелые: тандемно-дуговая или тройно-дуговая сварка;
2) Заготовки можно рассматривать как черновые готовые заготовки BOX Beam, просто необходимо фрезеровать торцевую поверхность и покрасить;
7. Фрезерование торцевой поверхности балки BOX на EOL (конец производственной линии):
Станок на этой рабочей станции такой же, как и на линии по производству двутавровых балок: фрезерный станок для стальной конструкции серии DX BOX.

Слайды 4 : Общий вид производственной линии для сварки балок Wuxi JACK BOX

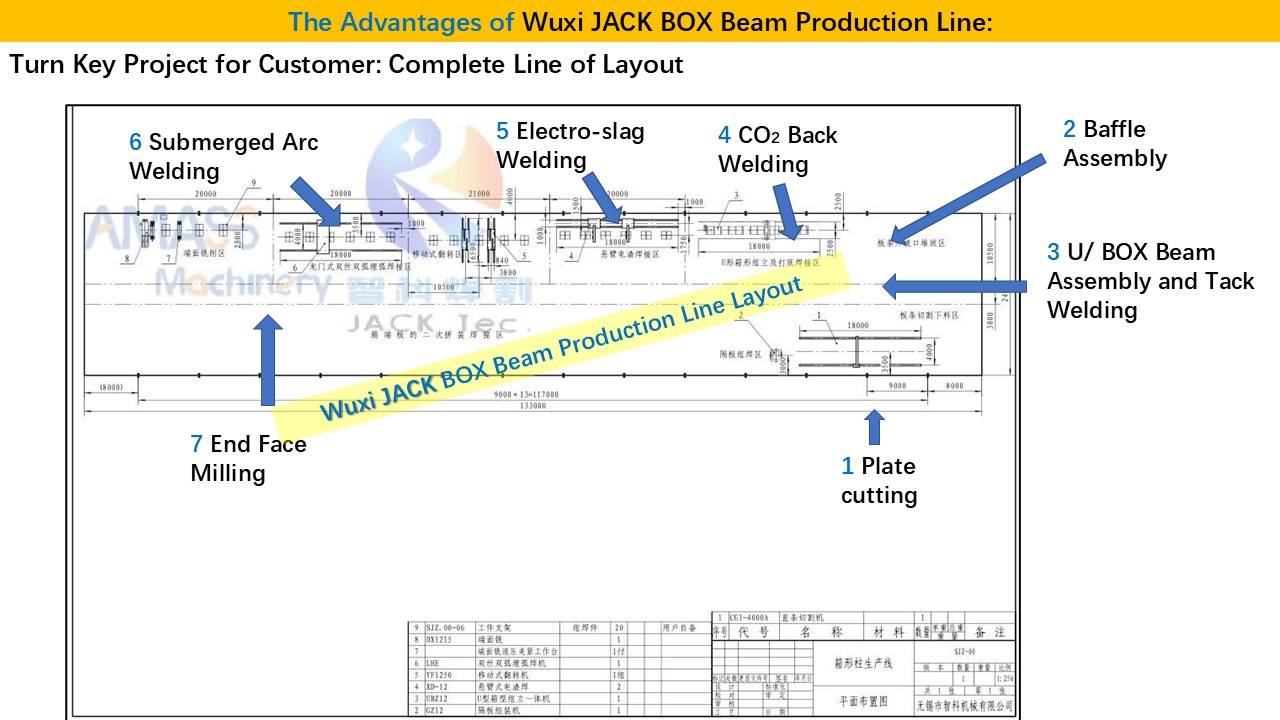

На этой странице слайдов представлен эскиз компоновки и расположение нашей линии по производству стальных конструкций:

1. Площадь производственной линии по сварке коробчатых балок:

1) Площадь цеха для установки и укладки всех основных машин для сварки балок BOX составляет 3200 м2: длина 133 м, ширина 24 м;
2) Мастерская шириной 24 метра разделена на два отсека с пешеходной дорожкой шириной 3 метра посередине;
2. Погрузочно-разгрузочные работы:
1) Стальная пластина помещается на станок газовой резки с ЧПУ, а готовые листы снимаются с машины с помощью мостового крана;

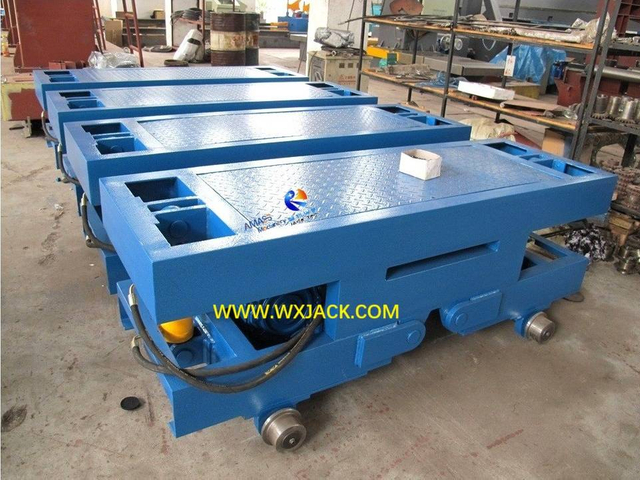

2) На всех следующих рабочих станциях перемещение и передача заготовок (перегородок, U-образной балки, коробчатой ​​балки) осуществляется с помощью конвейера стальной конструкции и другого автоматического оборудования;

3. Компоновка станков для производства балочных коробок:

1) Первый комплект станка: CNC-CG4000 Станок ^для резки полосовых пластин с ЧПУ устанавливается отдельно, за ним следует станок для сборки перегородок UZ12;
2) Остальные 5 типов машин, от сборочного оборудования до опрокидывающего оборудования и сварочного аппарата для балочной сварки, последовательно размещаются на другом участке цеха;
4. Изготовление заготовки и ее прохождение по всей производственной линии происходит автоматически.

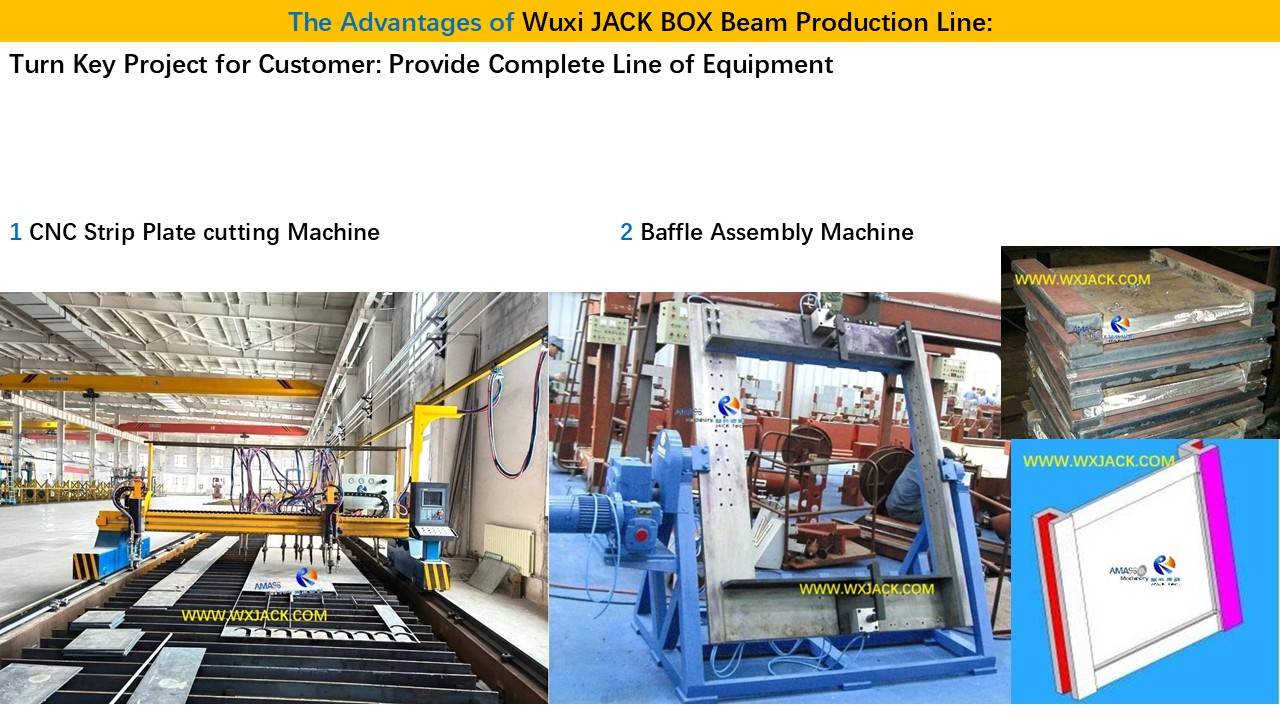

Слайды 5 : Основные машины для сварки балок BOX в последовательности технологического маршрута

Слайды 6 : Сборка U-образной балки и балки BOX на производственной линии по сварке балок JACK BOX в Уси

Продолжение предыдущих слайдов.

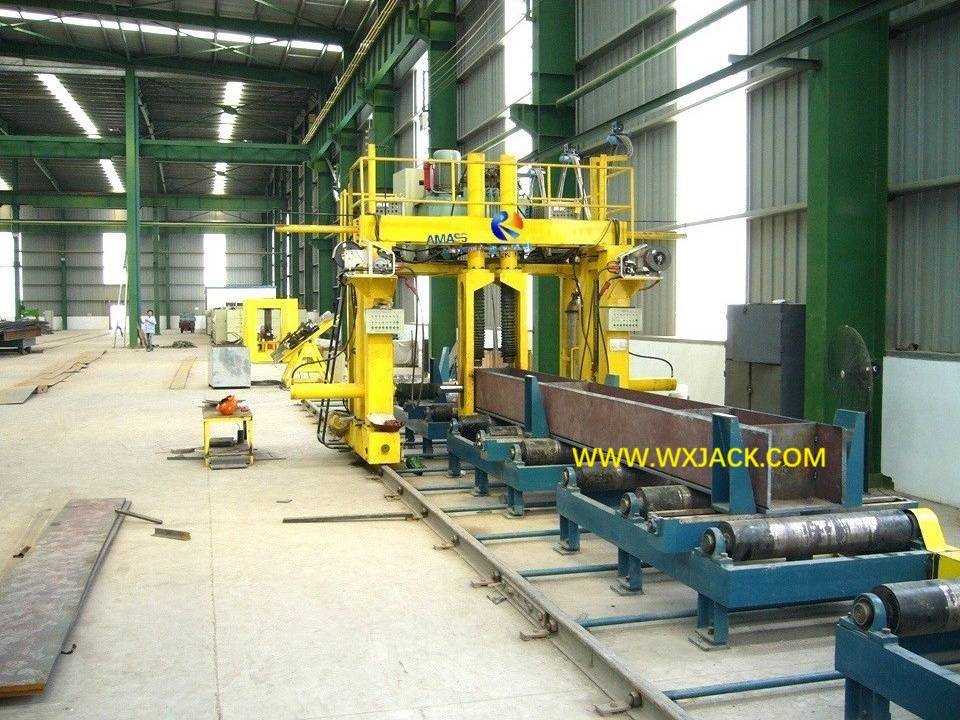

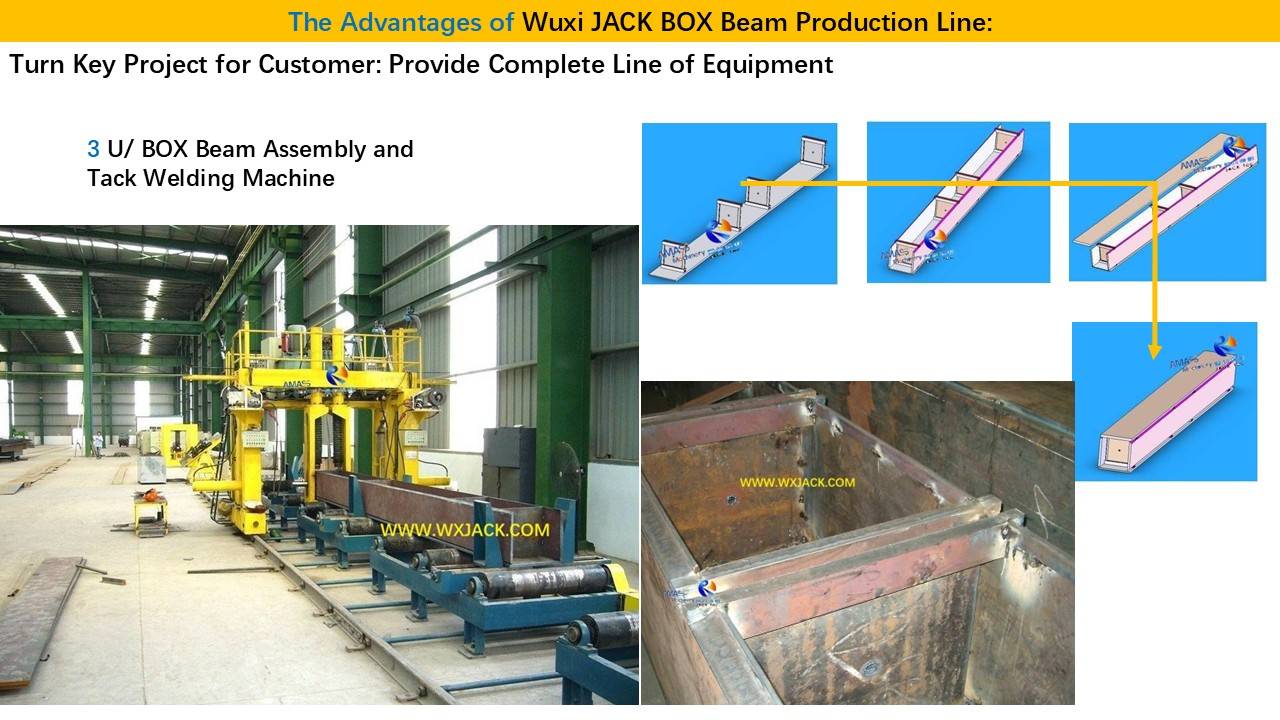

3. Третий ^{комплект} машины для сварки балок BOX: UBZ12 U Beam Машина для сборки балок BOX:

1) Исходным материалом для этой сборочной машины является кусок длинного листа: 4 куска стоячих и вертикальных перегородок приварены к опорной плите BOX Beam под прямым углом 90 °, на одинаковом интервале друг с другом;
2) На этом станке 4 части перегородок будут собраны и сварены вместе с 4 частями боковых пластин, чтобы заготовка сначала превратилась в U-образную балку, а затем в коробчатую балку;
3) Иллюстрация этапов сборки U-образной балки BOX, реализованной на производственной линии по сварке балок BOX, и готовой балки BOX вклеена в правую часть этой страницы слайдов.

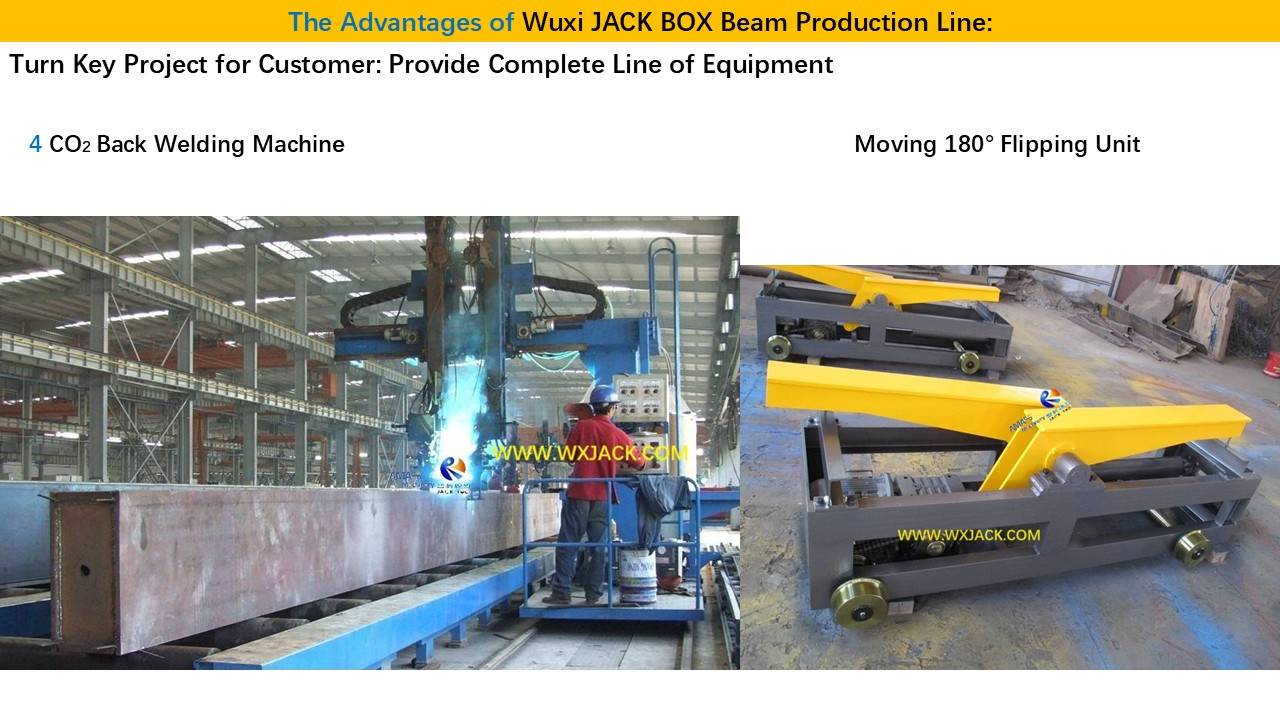

Слайды 7 : Обратная сварка CO ₂ и поворот на 180° на линии лучевой сварки Wuxi JACK BOX

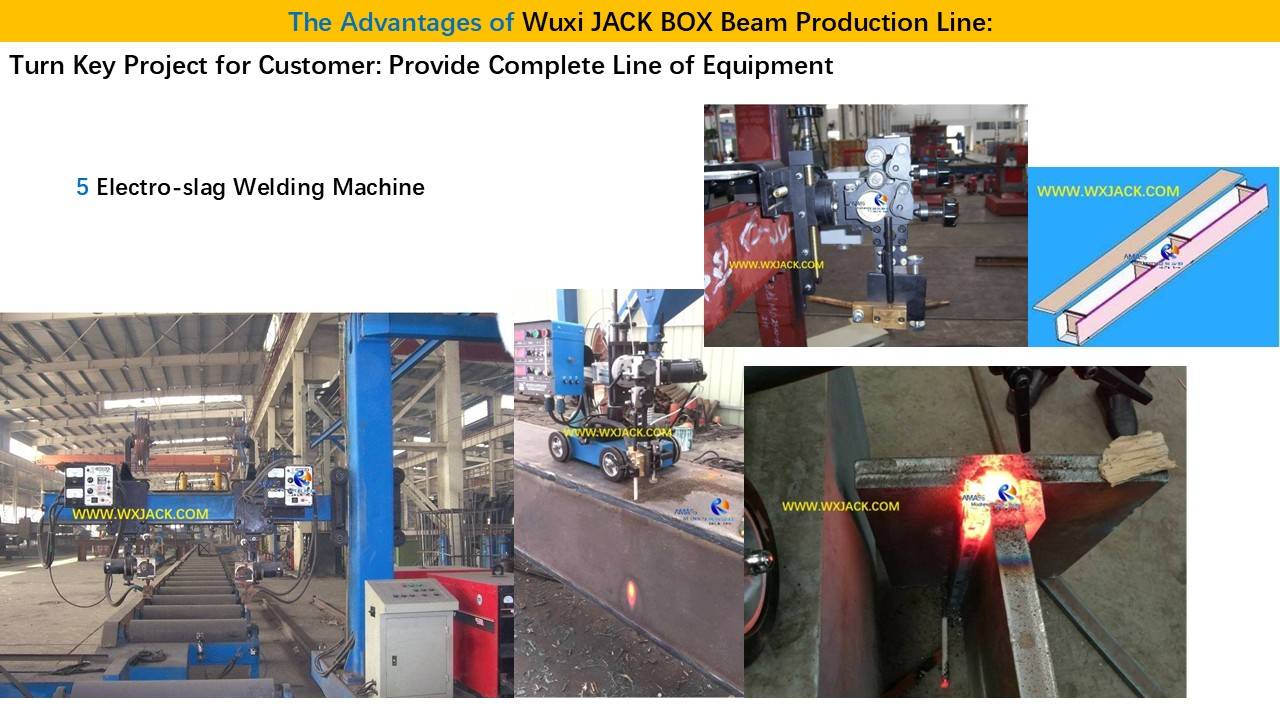

Слайды 8 : Электрошлаковая сварка на производственной линии лучевой сварки JACK BOX в Уси

6. Шестой ^{комплект} оборудования для сварки балок BOX: Электрошлаковая сварка балок BOX:

1) Положение в технологии производственного процесса: Электрошлаковая сварка является вторым видом сварочной операции, выполняемой на сварочных станциях BOX Beam, после ₂ обратной сварки CO и предшествующей финишной сварке SAW;

2) Функция: Этот этап предназначен для сварки внутренних перегородок внутри собранной балки BOX, к которым трудно получить прямой доступ с помощью обычного метода сварки;
3) Классификация: Для применения на производственной линии BOX Beam Welding существует два типа технологии электрошлаковой сварки BOX Beam: тип потребляемой проволоки и тип электрода. Из них в настоящее время электрошлаковая сварка потребляющей проволокой имеет более широкое применение и становится основной, благодаря своим преимуществам, заключающимся в простоте эксплуатации и более низкой стоимости;

4) Заготовка: на этой странице слайдов указана машина для лучевой электрошлаковой сварки Wuxi JACK BOX:

а) Работает в мастерской заказчика;
б) 2 типа электрошлаковой сварочной горелки и ее подвижной тележки, а также работа на собранной BOX-балке;
в) Эскиз в разобранном виде на перегородках электрошлаковой сваркой внутри собранной КОРОБОЧНОЙ балки;
г) Небольшое расстояние на перегородках электрошлаковой сваркой в ​​сварочном аппарате Wuxi JACK.

Слайды 9 : Станок для сварки балок и фрезерования торцевых поверхностей Wuxi JACK BOX SAW

На этой странице слайдов представлены последние два типа машин для производства балочной сварки BOX :

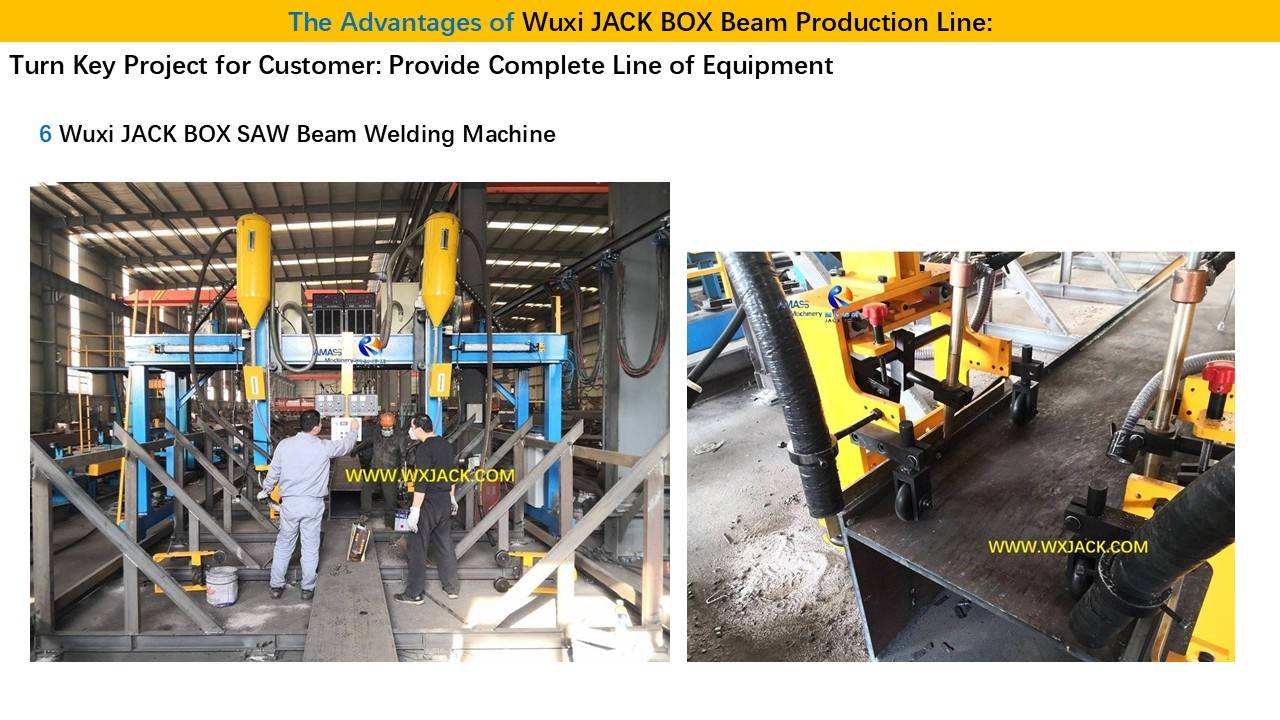

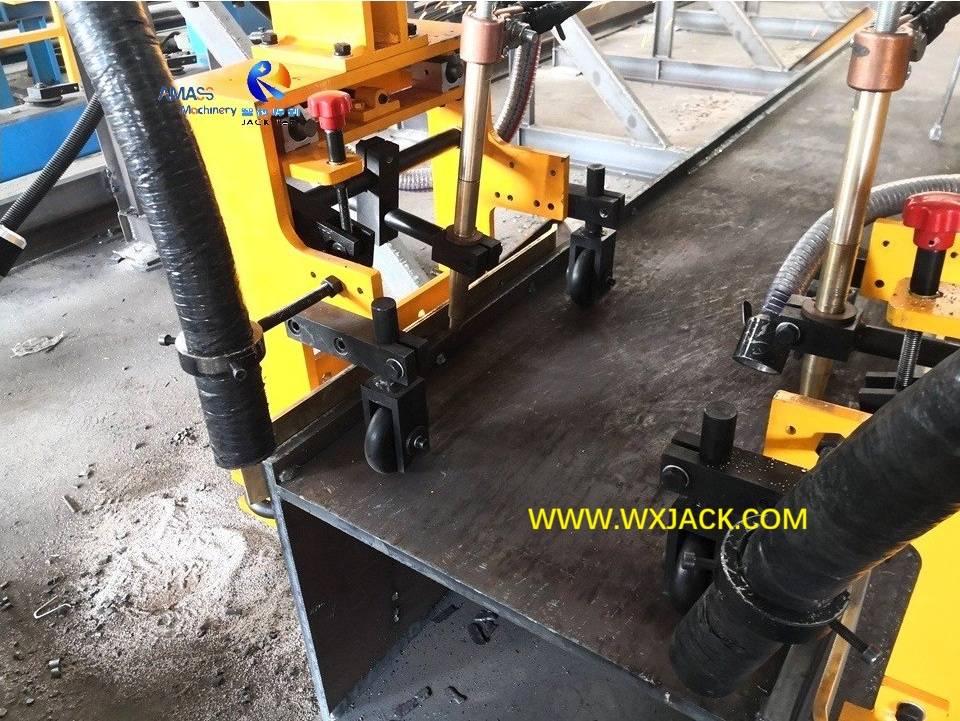

7. 7 ^-й комплект: Машина для сварки балок BOX SAW:

1) Как и в случае с линией по производству двутавровых балок, окончательная сварка SAW является третьим этапом сварки, а также заключительным этапом в технологическом процессе производства сварочных балок BOX;

2) Существует 2 типа конструкции сварочного аппарата BOX Beam SAW:

a) Модель LHE Закрытая рама Портальная подвижная конструкция, аналогичная LHA/LHT в случае производства двутавровых балок;
б) Модель LHC. Конструкция подвижной тележки с открытой рамой, такая же, как у LHC в автоматической линии по производству двутавровых балок;
По которым клиенты могут сделать выбор исходя из своего состояния и предпочтений;

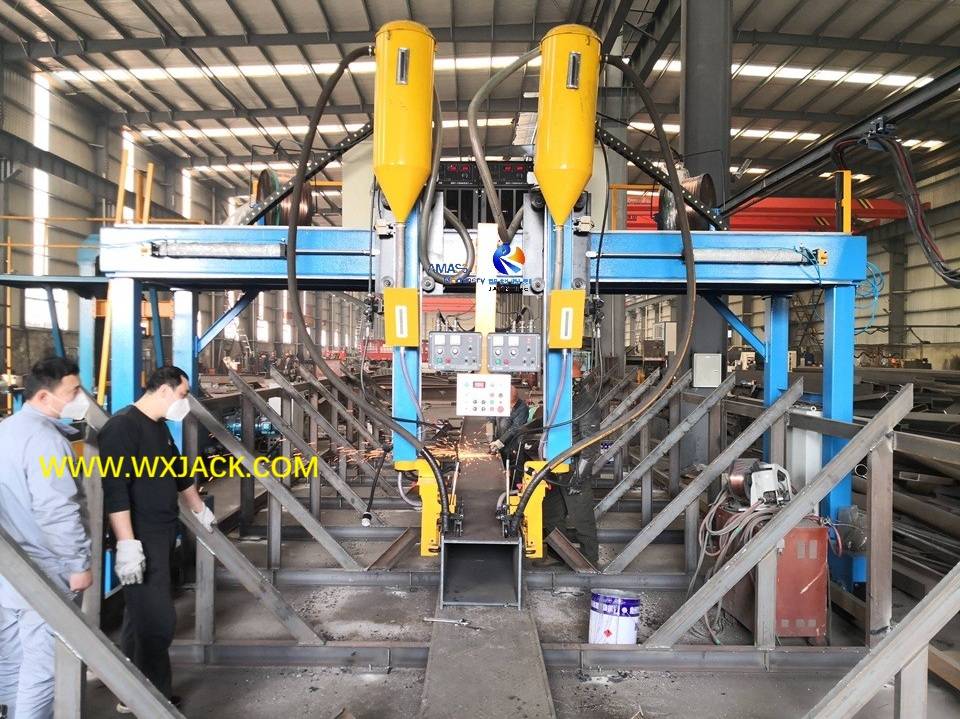

3) На фотографии на этой странице слайдов представлена ​​модель LHE с закрытой рамой Портальная подвижная конструкция BOX SAW Beam Welding Machine.


8. 8 ^-й комплект оборудования для сварки балок BOX: фрезерный станок для торцевых торцевых балок BOX на станции EOL:

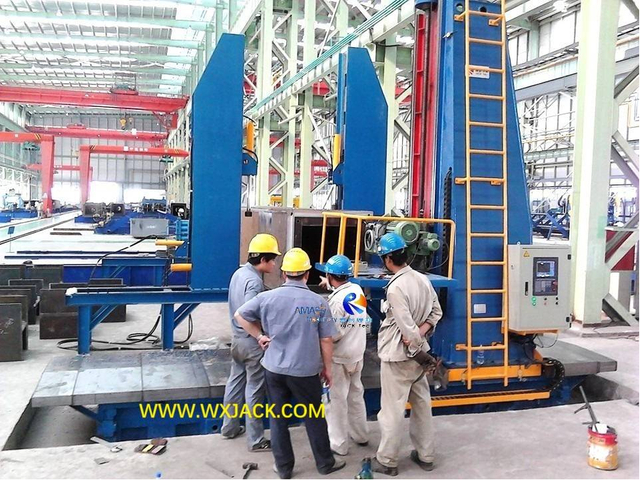

1) На правой фотографии на этой странице слайдов изображен комплект фрезерного станка для торцов балок BOX модели Wuxi JACK DX2040, который является последним важным станком на производственной линии для сварки балок BOX;
2) Эта машина не ограничивается использованием продукции BOX Beam. Вместо этого его можно применять на всех типах линий по производству стальных конструкций: линия по производству двутавровых балок, линия по производству тавровых балок и т. д.;
3) Оснащенный контроллером ЧПУ, фрезерный станок с ЧПУ для торцевой поверхности балки также может использоваться для полировки любых элементов конструкций специальной формы, труб и т. Д.

Слайды 10 : Машина для сварки балок Wuxi JACK BOX SAW
