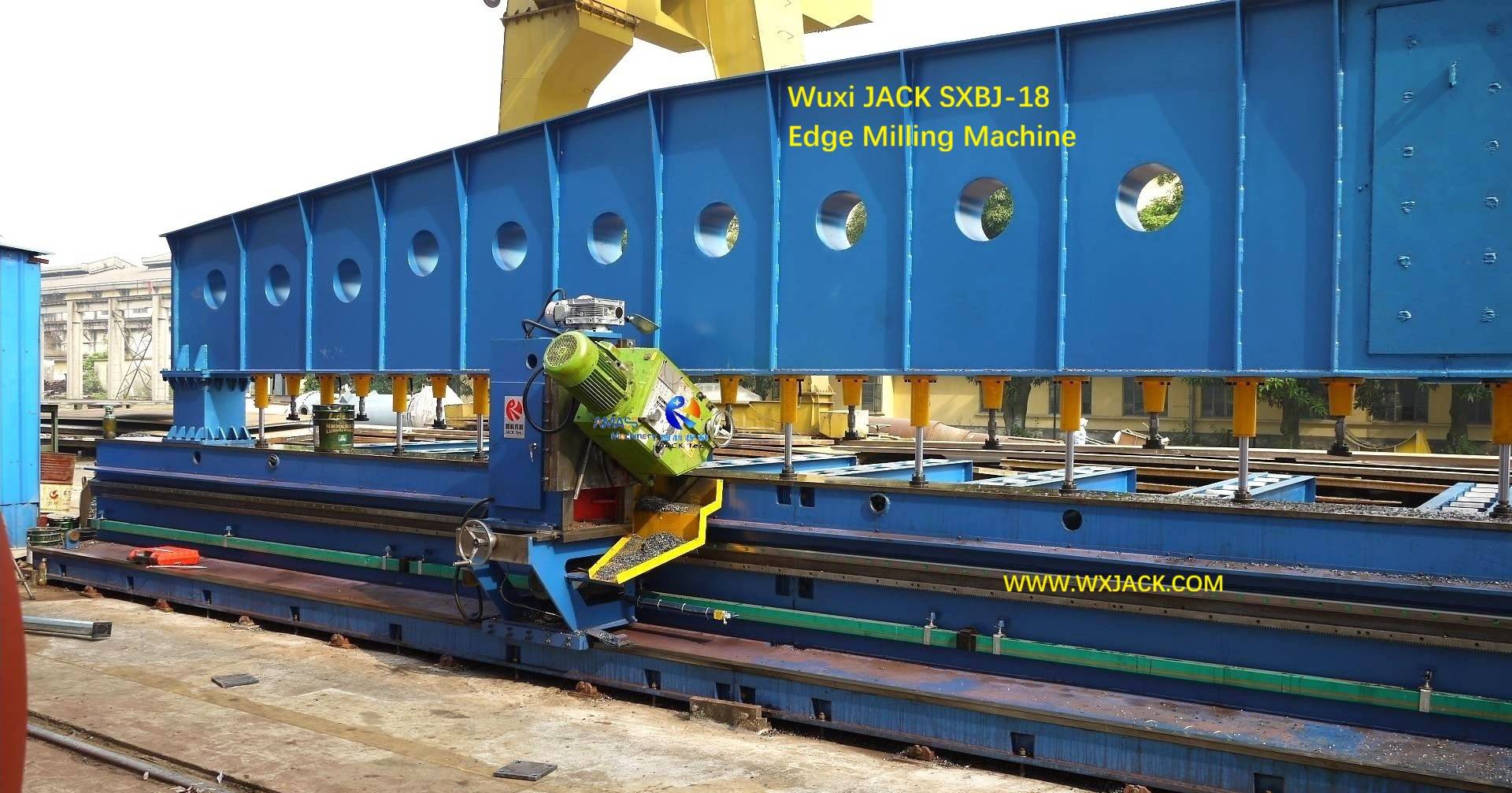

0 Sheet Metal Steel Plate Edge Milling Machine 84

Технические преимущества станка Wuxi JACK для фрезерования кромок

A. Тема этой страницы слайдов, посвященной станку Wuxi JACK для кромочного фрезерования:

1. Эта страница слайдов предназначена для быстрого понимания сильных сторон наш кромкофрезерный станок серии XBJ/ SXBJ/ FXBJ с одной или двумя головками/четырьмя головками. Это один из превосходные и коробочные продукты Wuxi JACK. Обсуждение здесь в основном фокусируется на технических конкурентных преимуществах Станок для кромкофрезерования;


2. Использование станка для фрезерования кромок:

1) Производительность кромкофрезерного станка: Это своего рода высокоэффективное оборудование для фрезерования канавок сварки первой операции, предназначенное для обработки листов листового металла различных материалов и толщины, особенно из углеродистой стали, для высокоэффективного получения высококачественных фасок различных размеров и типов;
2) Кромка стальной пластины фрезерованная от Wuxi JACK, различные модели станков для фрезерования кромок:
3) Природа: Таким образом, это важная вспомогательная машина для сварки стальных листов;


3. Похожие страницы о станке для обработки листового металла Wuxi JACK для фрезерования кромок:

1) Краевой фрезерный станок;
2) Фрезерный станок с длинным ходом и кромкой с двойной головкой;
3) Кромкофрезерный станок общего назначения;
4) Кромкофрезерный станок с расширенной конфигурацией;
5) Рабочие видео кромкофрезерного станка;
6) Рабочие видео кромкофрезерного станка с длинным ходом и двойной головкой;
7) Рабочие видеоролики кромкофрезерного станка общего назначения;
8) Рабочие видеоролики кромкофрезерного станка расширенной конфигурации;
9) Видео о стандартном и специальном кромкофрезерном станке Wuxi JACK

B. Конкурентные технические преимущества станка для листовой стали Wuxi JACK для фрезерования кромок:

Слайды 1: Полная линейка моделей на станке для кромочного фрезерования по выбору клиента:

Wuxi JACK разрабатывает и производит все доступные на рынке и в отрасли модели кромкофрезерных станков:


1. Стандартные характеристики: Эффективный ход кромочного фрезерования в обычных режимах станка для кромочного фрезерования составляет от 3000 мм (XBJ-3/ SXBJ-3) к 18 000 мм (XBJ-18/ SXBJ-18);



2. Варианты конфигурации станка для листовой стали для фрезерования кромок:

Это может быть в форме:
1) Либо конфигурация с одной фрезерной головкой серии XBJ;
2) Конфигурация с двумя фрезерными головками серии SXBJ;
3) Крупномасштабная конфигурация с четырьмя фрезерными головками серии FXBJ/GFXBJ в специальных корпусах;



3. Специальные модели станков для обработки листового металла и стальных пластин для кромкооблицовки:

Помимо стандартных моделей, компания Wuxi JACK может разработать для клиентов богатый ассортимент специальных конфигураций машины. Например:
1) Двойные стороны рабочего стола станка одновременно работают в стиле фрезерования кромок,
2) Тандемная машина для поточной производственной линии для кромочного фрезерования, работающая в паре, для резки листового металла с обеих сторон;
3) Одновременное горизонтальное и поперечное фрезерование кромок по длине и ширине большой стальной пластины...
Все эти индивидуальные функции могут быть доступны в кромкофрезерном станке Wuxi JACK, что делает его более мощным и помогает клиентам получать больше прибыли.


1 фрезерный станок для торцевой поверхности двутавровой балки со стальной конструкцией BOX

Слайды 2: Высокая мощность и удобство использования фрезерной головки станка Wuxi JACK для фрезерования кромок:

А. Фрезерная головка – это «Душа» в любом комплекте кромкофрезерного станка. Его производительность в наибольшей степени напрямую определяет производительность всего комплекса машины;


Б. Превосходные возможности и функции фрезерных головок, оснащенных станком для обработки листового металла Wuxi JACK для кромочного фрезерования:

Превосходство Уси ДЖЕК: Фрезерная головка, установленная во всех моделях наших кромкофрезерных станков серий XBJ и SXBJ, имеет гораздо лучшая производительность чем у фрезерных головок, установленных на станках других поставщиков на рынке, что отражено в индексе ниже:

1. Мощность фрезерной головки станка Wuxi JACK для фрезерования кромок:

1) Мощность 7,5 кВт в кромкофрезерном станке Wuxi JACK по сравнению с 5кВт/ Или 4кВт силовая фрезерная головка, выбранная другими поставщиками;
2) Итак, почему так важна высокая мощность фрезерной головки? --- Возможно, вы знаете, что чем выше мощность фрезерной головки, тем глубже глубина резания при каждом такте кромочного фрезерования металла и, следовательно, выше качество и эффективность кромочного фрезерования;


2. Революционная скорость шпинделя фрезерной головки. Удобное изменение в станке Wuxi JACK для фрезерования кромок:

1) Революционно имеется 6/9 смен шпинделя. скорость для опционального выбора фрезерных головок кромкофрезерного станка Wuxi JACK, которая четко указана на паспортной табличке на крышке, как вы можете найти на слайдах ниже;
2) Фрезерная головка конкурента имеет только революционную скорость одного шпинделя;
3) Революционная регулировка скорости шпинделя в станке Wuxi JACK для кромочного фрезерования также проста и удобна: Как показано на слайдах ниже, вам просто нужно повернуть рычаг скорости, который установлен на лицевой крышке фрезерной головки рядом с паспортной табличкой машины;

4) Решение, принятое другими поставщиками станков для обработки листового металла для кромочного фрезерования:

а) Для сравнения, для фрезерных головок, оснащенных кромкофрезерным станком некоторых других поставщиков, когда необходимо изменить революционную скорость шпинделя, оператору необходимо снять крышку фрезерной головки и заменить шестерню --- Это действительно сложно в эксплуатации, и занимает довольно много времени;
б) Кроме того, фрезерные головки, оснащенные станками для фрезерования кромок, производимыми некоторыми поставщиками, вообще не имеют революционного изменения скорости шпинделя, доступного для выбора --- Другими словами, во время операции фрезерования кромок доступна только революционная скорость одиночного шпинделя.
2 Стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки

Слайды 3: Надежное, плавное и точное управление движением фрезерных головок вдоль рабочего стола станка Wuxi JACK для кромочного фрезерования:

1. Важность направляющей движения фрезерной головки в станке для обработки стальных пластин для кромочного фрезерования:

1) В процессе работы операцию фрезерования кромок осуществляют посредством перемещения фрезерной головки с рабочей скоростью вдоль рабочего стола станка;
2) Таким образом, точное и плавное управление движением фрезерной головки играет решающую роль в обеспечении превосходного качества и высокой эффективности операции фрезерования кромок на станке;



2. Высокоточные сверхмощные линейные направляющие в пластинчатом станке Wuxi JACK для фрезерования кромок:

Как показано на странице слайдов ниже, реализовано управление перемещением фрезерной головки по рабочему столу кромкофрезерного станка. с двойными ярусами:
1) Направляющая более высокого положения представляет собой сверхмощную прецизионную линейную направляющую на шарикоподшипниках, которая установлена ​​на механическом основании машины в вертикальном положении и служит точной направляющей;
2) Направляющая нижнего положения имеет усиленную направляющую хонинговального типа с V-образным поперечным сечением, которая монтируется на механическое основание кромкофрезерного станка в горизонтальной ориентации и служит удерживающей и опорной целью;
3) Таким образом, на станке Wuxi JACK для фрезерования кромок горизонтальное перемещение каретки фрезерной головки вдоль механического основания является надежным, плавным и точным и может поддерживаться на превосходном уровне в течение длительного срока службы;
4) Для сравнения: кромкофрезерный станок производства некоторых других поставщиков: направляющие здесь обычного типа, которые не имеют гарантии на точность и стабильность движения, и привариваются к станине станка, а не собираются в сборе, что снижает общую стоимость производства станка, но еще больше ухудшает производительность фрезерования кромок.

3-х стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки

Слайды 4: Эксклюзивная функциональная ячейка станка для листовой стали Wuxi JACK для фрезерования кромок:

1. Значение: Эта функциональная ячейка отличает кромкофрезерный станок Wuxi JACK от других поставщиков: Это эксклюзивная функциональная ячейка, принадлежащая Wuxi JACK. Другими словами, вы можете получить такую ​​полезную функциональную ячейку только на машине, произведенной Wuxi JACK;

2. Использование и огромные преимущества устройства для обработки стальных листов с гидравлическим приводом для работы станка для фрезерования кромок:

1) Предположим, что в кромкофрезерном станке нет этого ценного узла:
а) Возможно, вы знаете, что стальные пластины, подлежащие фрезерованию кромок, обычно имеют большие размеры и большой вес: Длина до 18 м, толщина 100 мм, вес десятки тонн.;
б) Таким образом, его загрузка в машину и из нее вручную действительно опасна и требует много времени, предположим, что она осуществляется вручную;
2) Ценность отдельного устройства для обработки листового металла с гидравлическим приводом Wuxi JACK для ежедневной эксплуатации:
Эта система автоматического перемещения металлических пластин с гидравлическим приводом освобождает оператора от вышеупомянутой тяжелой работы и делает операцию фрезерования кромок более полезной.
4-х стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки

Слайды 5: Точное/интуитивное и экономичное управление углом фрезерования на станке Wuxi JACK для кромочного фрезерования:

1. Это еще один ценный функциональный элемент, который может быть доступен только в кромкофрезерном станке производства Wuxi JACK., другие поставщики не доставили продукцию:
2. Традиционно Во время фрезерования кромок угол фрезерной головки поворачивается вручную и контролируется глазами. Это требует навыков и опыта операторов и обеспечивает непостоянный эффект фрезерования кромок;
3. Теперь, просто введите целевой угол наклона фрезерной головки через сенсорный экран HMI (человеко-машинный интерфейс), фрезерная головка будет автоматически наклонена в это угловое положение. Допуск точности составляет 1/10° для станка для фрезерования кромок.
5 Стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки

Слайды 6: Дополнительные параметры диапазона углов фрезерной головки на станке Wuxi JACK для кромочного фрезерования:

Каждая эксклюзивная функция фрезерного станка для кромки листовой стали Wuxi JACK очень полезна для клиентов, включая эту функцию и дополнительные опции для более широкого угла фрезерования кромок:


1. В обычных моделях кромкофрезерный станок, Диапазон углов фрезерной головки 0°~ 45° для фрезерования верхней кромки голова, и -45°~ +0° для фрезерования нижней кромки голова;
2. На этом основании Станок Wuxi JACK для кромочного фрезерования предоставляет больше возможностей для выбора клиентов, так что Вы можете приобрести более персонализированную мишень для обработки канавок для кромочного фрезерования: Например, 0°~90° или -45°~+45°;
3. Преимущества: Таким образом, кромкофрезерный станок Wuxi JACK позволяет получить не только более широкий угол сварочных канавок, но и любой комплект фрезерных головок может выполнять задачи двух фрезерных головок, повышая производительность фрезерования кромок.

6 Фрезерный станок для торцевой поверхности балки H BOX со стальной конструкцией

Слайды 7: Надежный зажим с гидравлическим приводом на стальных пластинах на рабочем столе станка Wuxi JACK для фрезерования кромок:

1. Во время кромочного фрезерования заготовки (стальные пластины) должны быть правильно расположены и надежно закреплены на длинном рабочем столе станка. Это является обязательным условием для обеспечения стабильно высокого качества результатов обработки кромок станком;
2. В кромкофрезерном станке это реализуется с помощью набора гидравлических приводных домкратов, которые установлены на нижней поверхности механической прижимной балки. Этот набор домкратов с гидравлическим приводом работает с ходом вниз;
3. Количество этих гидравлических домкратов основано на эффективном ходе. станка для кромкофрезерования. Это означает, что чем дольше макс. ход кромочного фрезерования машины, тем больше количество гидравлических прижимных домкратов.
7 Стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки

Слайды 8: Специальная конструкция и функции станка Wuxi JACK для фрезерования кромок

На основе индивидуального спроса клиента:

1. Значение: В практическом применении, из-за широкого разнообразия применения кромкофрезерного станка в различных отраслях промышленности, требуется различная специфическая структура и функции;
2. Возможности Wuxi JACK: За последние два десятилетия компания Wuxi JACK успешно разработала серию специальных моделей машин, чтобы полностью удовлетворить индивидуальные потребности клиентов. Например:


3. Двухсторонний одновременно работающий станок для обработки листовой стали для фрезерования кромок:

Показано на странице слайдов ниже, левый набор машин Wuxi JACK экспортировано в Южную Азию:
1) Имеет два комплекта фрезерных головок, установленных по обе стороны рабочего стола станка, а не на одной стороне, как в обычных моделях кромкофрезерных станков;
2) Таким образом, машина может выполнять нарезку сварочных канавок с обеих сторон заготовки (полосовых пластин) с высокой эффективностью;


4. Тандемный станок для производства стальных листов для кромочного фрезерования:

Правильная группа отдельная группа станков включает в себя 2 комплекта кромкофрезерных станков с двумя головками модели SXBJ-4:
1) Два комплекта кромкофрезерных станков установлены на автоматической производственной линии на территории известной китайской компании Port Machinery Company;
2) Такая тандемная машина специальной конструкции для фрезерования кромок может прорезать сварочные канавки на обеих сторонах стальных пластин, передней и задней сторонах, посредством однократного прохождения стальных пластин вдоль этой группы машин специальной конструкции;
3) Готовые сварочные канавки на стальной пластине имеют форму канавок с верхними/нижними/прямыми краями, что соответствует ожидаемому ТАКТУ оптимизированной производственной линии.
8 Стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки

Слайды 9, 10 и 11.: Компоненты и узлы высшего качества, оснащенные станком для листовой стали Wuxi JACK для фрезерования кромок:

На этих трех слайдах вы увидите, что превосходное качество нашего кромкофрезерного станка обусловлено не только оригинальной конструкцией самого станка, но и процессом производства, а также превосходным качеством всех поставляемых на аутсорсинг компонентов и узлов. в составе машины:

1) Фрезерная головка и ее расходуемая режущая головка и торцевое лезвие;
2) Высокоточный секторный механизм и линейка, указывающая угол, для трансмиссии и управления наклоном каретки фрезерной головки;
3) Гидравлическая система и насосная станция для привода рабочих погрузочно-разгрузочных и зажимных систем;
4) Высокопрочная/надежная/высокоточная механическая рама машины, рабочий стол, и механическое основание кровати;
5) Моторный привод и трансмиссия фрезерных кареток и стойки;
6) Электрические кабельные направляющие развернут по всей длине пластинчатого станка для кромочного фрезерования.
9 Стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки
10 Стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки
11 Стальная конструкция BOX H-образный фрезерный станок для торцовой балки

Слайды 12: Превосходное и стабильное качество фрезерования благодаря станку Wuxi JACK для кромочного фрезерования:

Показано на странице слайдов ниже. с таким количеством выдающихся функций, особенностей и производительности, встроенных в машину, и строгим контролем над каждое звено цепочки создания стоимости от заказа до доставки, сварочные канавки высшего качества Поставка кромкофрезерного станка JACK из Уси имеет полную гарантию и является гарантированным результатом.
12 Стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки

Слайды 13 и 14: Широкая клиентская база станков для обработки листовой стали Wuxi JACK для фрезерования кромок:

Показано на двух страницах слайдов ниже. Обладая такими превосходными характеристиками, широко распространенная и широкая база кромкофрезерных станков серий Wuxi JACK XBJ и SXBJ положительно, тепло и широко принята клиентами по всему миру.

13 Стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки
14 Стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки

Вопросы и ответы о станке для обработки листовой стали Wuxi JACK для фрезерования кромок

  • Q Что такое отношения между Wuxi Jack Technology Co., Ltd и Wuxi Amass Machinery Co., Ltd?

    A Уси Джек был основан в начале 2009 года, специализирующихся на дизайне и производстве. Wuxi Amass - это компания, специализирующаяся на продаже продуктов Джеки и других товаров за рубежом.

  • Q Какой ваш термин обслуживания?

    A 1) У нас есть 1-летняя гарантия бесплатно для всех наших продуктов с даты принятия продуктов заказчиком;
    2) Мы продолжаем дать нашим клиентом лучшего обслуживания по истечении гарантийного периода с
    лучшая цена;
    3) Мы предоставляем нашим запасным частям клиента с лучшей ценой;
    4) После получения информации от клиента наше время ответа находится в течение 2 часов для
    Китайские клиенты материковой части, и в течение 1 дня самый длинный (в зависимости от часового пояса)
    для зарубежных клиентов;
    5) Мы предоставляем услуги, охватывающую монтаж, ввод в эксплуатацию и обучение для нашей продукции;
    6) Мы даем консультацию нашим клиентам по всем техническим вопросам

  • Q У вас есть зарубежный филиал или офис продажи?

    A В настоящее время нет. Но у нас есть долгосрочный партнер более 10 лет в России и Центральной Азии, где у нас очень широкая клиентская база. (Это местные компании, которые распространяют и помогают служить нашу продукцию)
    Чтобы иметь информацию о наших продуктах, пожалуйста, используйте контактный путь, перечисленный выше. Мы дадим вам отзывы в течение 24 часов после получения расследования от вас.

  • Q У вас есть прайс-лист вашей продукции?

    A Поскольку наши продукты инженерно-инженерной на заказ, у нас нет прайс-листа в настоящее время. Для получения подробной информации нашей продукции вы можете перейти к продуктам этого сайта для просмотра; И вы можете скачать из загрузки по информации этого веб-сайта.
    Если у вас есть любой запрос на нашу продукцию, пожалуйста, свяжитесь с нами по вашему удобству.

  • Q Какова услуга сферы вашей компании (продукты, его приложение и бизнес-режим)?

    A Дизайн и производство и продать (включая послепродажное обслуживание) ниже машины и оборудования:
    Металлическая пластина / труба / пучок сварки / срез / обрабатывающее оборудование;

    Сборка двутавровой балки Сварочная прямая интегральная машина;
    Машина для соединения тарелки;
    Фрезерный станок для торца луча;
    Двутавровая балка Производство Производство (в том числе сборка машины, поглощенная дуговая сварочная машина, выпрямляющая машина, стальной конвейер);
    Машина для резки пересечения трубы с ЧПУ;
    Плазмена с ЧПУ / полосой пламя / плазменный станок;
    Линия производства Коробчатая балка (в том числе сборка машины), электромашина для сварочной машины электробанки, погружной дуговой сварочный аппарат, фрезерный станок для торца луча);
    Производственная линия T Луч (включая сборка машины, погружной дуговой сварочной машины / сварочный аппарат CO2);
    Сварка поворота;
    Сварочный манипулятор;
    Позиционер сварки;
    Различные специализированные сварочные машины

    Эти оборудование широко используются в промышленности стальной конструкции, здания судна, строительство моста, сосуда под давлением, нефтехимической и т. Д.
Другие превосходные продукты Машины и оборудование производства Wuxi JACK
ЧПУ-CG4000 Станок плазменной резки с ЧПУ
LBS12 Подъемный сварочный манипулятор типа L
ЧПУ-CP5-1400/9 Станок для резки труб с ЧПУ
HLK80 Болт регулировки вращателя сварочного ролика
АСМ200 Машина для правки угловой стали
ЖЖ15 Машина для изготовления двутавровых балок 3 в 1
ЛХА Сварочный аппарат с двутавровой балкой
ЧПУ-DX3030 Торцевой фрезерный станок с ЧПУ H BOX Beam
Краевой фрезерный станок
01

Машина для снятия фасок с пластин
02

Фрезерный станок для кромки листового металла
03

Другие серии продуктов, которыми мы владеем, помимо станка для обработки листового металла и стальной пластины для кромкофрезерования

MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой
MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой
1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
DX1520 Фрезерный станок для обработки торца двутавровой балки для стальных конструкций
DX1520 Фрезерный станок для обработки торца двутавровой балки для стальных конструкций
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
Ассистент гидравлической загрузки SXBJ-16 Фрезерный станок для листового металла
Ассистент гидравлической загрузки SXBJ-16 Фрезерный станок для листового металла
A. Расширенная функция вспомогательной системы загрузки для ежедневной эксплуатации крупногабаритного фрезерного станка SXBJ-16:
B. Конструкция и принцип работы автоматических вспомогательных погрузочных кронштейнов с гидравлическим приводом в оборудовании для фрезерования кромок крупногабаритных листов:
C. Использование крупногабаритного фрезерного станка SXBJ-16:
D. Технические параметры крупногабаритного фрезерного станка SXBJ-16:
0
0
Универсальная автоматическая продольная машина для правки угловой стали ASM63
Универсальная автоматическая продольная машина для правки угловой стали ASM63
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
7-осевой 3000/12 Пламенный и плазменный крупногабаритный станок для резки труб с ЧПУ
7-осевой 3000/12 Пламенный и плазменный крупногабаритный станок для резки труб с ЧПУ
A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
Однонастольный универсальный сварочный позиционер серии HB с зажимным патроном
Однонастольный универсальный сварочный позиционер серии HB с зажимным патроном
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Станок для листового металла и стальной пластины для фрезерования кромок Блоги

Дом

Дом Товары О нас НИОКР Настройка Часто задаваемые вопросы Блог Свяжитесь с нами

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
support@WXJACK.com
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号： 苏ICP备13045244号-1
