1 Pipe Welding Rotator Welding Roller Support 15

Вращатель для сварки труб Wuxi JACK,

Самая надежная и долговечная опора сварочных роликов для клиентов!

Гибкое использование и широкое применение вращателя для сварки труб:

1. Кольцевая сварка: Сварочный роликовый подшипник опоры ролика для сварки труб обеспечивает мощный пуск и стабильный крутящий момент при повороте, ведя цилиндрические заготовки по часовой и против часовой стрелки на 0° ~ 360°, помогая сварочной горелке выполнять круговую сварку с регулируемой рабочей скоростью:

Опора сварочного ролика Wuxi JACK HLK80 и ее деталь: Большой резервуар для изготовления: (Рисунок 1)

Рис. 1. Вращатель для сварки труб. Опора сварочного ролика 16.


2. Полный спектр применимых спецификаций заготовок для сварки роликовых подшипников:

1) Диаметры труб: От 250 мм до 10 000 мм;
2) Толщина стенки трубы: От нескольких миллиметров до более 80 миллиметров;
3) Длина трубы: Назначено заказчиком.Это может быть удовлетворено количеством следящего сварочного роликового подшипника;
4) Срок службы: Wuxi JACK Pipe Welding Rotator обещает более 20 лет надежной и стабильной работы в соответствии с высокими стандартами;



3. Основные сварочные швы, выполняемые трубосварочным вращателем:

Работать с Сварочный манипулятор серии LHZ (Сварочная колонна и стрела), вращатель для сварки труб может выполнять все 4 основных сварочных шва при изготовлении труб:
1) Внешняя круговая сварка;
2) Внутренняя круговая сварка;
3) Наружная продольная сварка;
4) Внутренняя продольная сварка;

Гидравлический подъемник Wuxi JACK HLK80, грузоподъемность 80 тонн, сварочный роликовый подшипник работает со сварочным манипулятором LHZ55, для производства больших резервуаров: (Рис.2)

Рис. 2. Вращатель для сварки труб. Опора сварочного ролика 14.



Принцип работы и этапы работы опоры ролика для сварки труб

Эскиз конструкции сварочного роликового подшипника с регулировкой болтов серии Wuxi JACK HLK: (Рис.3)

Рис. 3. Вращатель для сварки труб. Опора сварочного ролика 2.

1. Общая конструкция вращателя для сварки труб:

1) Опора приводного и ведомого сварочного ролика: В любой комплект сварочного вращателя для труб входит один комплект приводного сварочного роликового подшипника с электроприводом и от одного до трех комплектов следящего (натяжного) сварочного роликового подшипника;
2) Количество последователей Поддержка сварочных роликов зависит от макс.длина рабочих частей: чем длиннее труба, тем большее количество опор сварочного ролика натяжного ролика должно быть установлено;

2. Поворотный ролик в сварочном роликоподшипнике:

1) В опоре сварочного ролика симметрично собраны 2 или 4 поворотных ролика, в зависимости от модели. HGZ Саморегулирующийся, или Регулировка ходового винта HGK, или Регулировка болта HLK Вращатель для сварки труб:

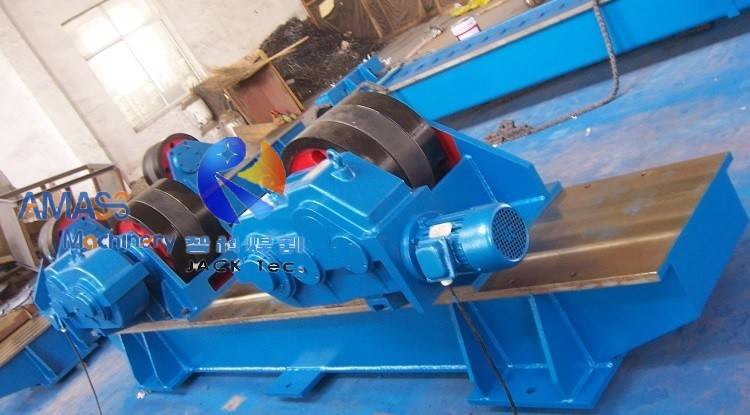

2) 2~4 шт. вкручивание роликов одна группа из Сварка роликового подшипника Саморегулирующийся HGZ/Регулировка ходового винта HGK/Регулировка болта HLK Поддержка сварочного ролика: (Рис.4, 5, 6)

Рис. 4. Опора сварочного ролика вращателя для сварки труб 9- IMG_2821

3. Общие этапы работы вращателя для сварки труб:

1) Загрузка заготовки: В начале работы трубосварочного вращателя цилиндрическая заготовка укладывается на ведущую и ведомую опоры сварочных роликов, обеспечивая непосредственный контакт с поворотными роликами сварочного роликоподшипника;
2) Пусковой момент: Сварочный роликовый подшипник вращается при помощи двигателя переменного тока, приводящего в движение опору сварочного ролика.Последовательно, сила трения, возникающая между поворотными роликами и заготовкой, приводит заготовку в соответствующее вращение;
3) Опора прижимного ролика: Следящий сварочный роликоподшипник вращается по очереди, ведомый от вращающейся заготовки;
4) Регулируемая и отображаемая скорость сварки: Таким образом, для трубосварочного вращателя окружная скорость сварки представляет собой линейную скорость его сварочного роликового подшипника, который управляется частотно-регулируемым приводом с помощью инвертора переменного тока и отображается в режиме реального времени на пульте управления опоры сварочного ролика:

Управление скоростью и отображение в Wuxi JACK Pipe Welding Rotator: (Рис.7)

Рис.7. Вращатель для сварки труб. Опора сварочного ролика 8- IMG_9700.

5) Краткое описание наших сильных сторон и ценностей. Сварочный роликовый подшипник проиллюстрирован на странице слайдов «Краткое описание сварочного вращателя для труб Wuxi JACK».

Разновидности сварочного вращателя для труб Wuxi JACK (опора сварочного ролика)

Рабочие видеоролики о вращателе для сварки труб Wuxi JACK (опора сварочного ролика)

Технические преимущества опоры ролика для сварки труб Wuxi JACK (сварочный роликовый подшипник)

1. Наша сила: Как профессиональный производитель трубосварочных вращателей с более чем 20-летним опытом работы, компания Wuxi JACK создала комплексную систему контроля процесса на протяжении всей цепочки создания стоимости трубосварочного вращателя.Все преимущества заложены в весь процесс поставки поддержки сварочных роликов для клиентов;
2. Сильные стороны сварочного вращателя для труб Wuxi JACK. обсуждаются на страницах продукции «Вращатель для сварки труб» с разных точек зрения.Тема на этой странице: Ввод в эксплуатацию вращателя для сварки труб;

3. Похожие страницы, посвященные вращающему устройству для сварки труб Wuxi JACK:

Безопасная, надежная и экономичная эксплуатация трубосварочного вращателя Wuxi JACK:



1. Важность безопасности и надежности работы опоры сварочных роликов:

1) Значение: В случае механического оборудования с большой грузоподъемностью безопасность всегда имеет первоочередное значение в трубосварочном вращателе;

2) Три последствия для безопасности вращателя для сварки труб:

а) Люди прежде всего: Безопасность рабочего персонала и окружающей среды на вращающем устройстве для сварки труб, отсутствие вреда для персонала;
б) Надежная работа: Надежная и долговечная работа вращателя для сварки труб: механический корпус опоры сварочного ролика и узел принуждения сварочный роликовый подшипник;
в) Защита заготовок: Предотвращение падения рабочих деталей с опоры сварочного ролика и ударов о землю мастерской;

3) Факторы, вызывающие скрытый риск падения заготовки из трубосварочного вращателя:

а) Рабочие части Сварочные вращатели для сварных труб имеют круглое сечение;
б) Сварочный роликовый подшипник не вращается надежно;
в) Тормозная система Сварка роликового подшипника выходит из строя;



2. Меры, принятые для надежной и безопасной эксплуатации опоры сварочных роликов Wuxi JACK:

Wuxi JACK Pipe Welding Rotator имеет полную безопасную гарантию на всю опору сварочного ролика и подшипник сварочного ролика:
1) Механическая прочность: Достаточный запас прочности и жесткости механической конструкции сварочного вращателя сварочных труб, обеспечивающий достаточную грузоподъемность заготовки на сварочный роликоподшипник;
2) Привод, Трансмиссия, Тормоз: Система движения определяет долговечность вращателя для сварки труб.Приводные и трансмиссионные механизмы Wuxi JACK Pipe Welding Rotator обладают большим крутящим моментом и нагрузочной способностью, обеспечивая плавную и стабильную работу опоры сварочного ролика и подшипника сварочного ролика;
3) Токарная обработка рулонного материала и термообработка: Сварной роликоподшипник тщательно продуман с точки зрения его материала, способа сочетания и технологии процесса: резина/полиуретан/металлическая сталь со строгой термической обработкой.



3. Длительный срок службы и удобство эксплуатации трубосварочного вращателя Wuxi JACK:

1) Двойные инструменты управления: Ручная панель и педальный переключатель помогают оператору контролировать и контролировать работу опоры сварочного ролика в любом предпочтительном положении;
2) Гибкое местоположение и переезд: Трубосварочный вращатель можно установить на место или переместить в любое место цеха без дополнительной подготовки фундамента;
3) Низкие эксплуатационные расходы и простота обслуживания: Низкое потребление электроэнергии;Отсутствие расходных материалов при ежедневной эксплуатации сварочного роликового подшипника;Простые этапы обслуживания;
4) Длительный срок службы: При правильной эксплуатации и обслуживании вращатель для сварки труб Wuxi JACK может предоставить клиентам более 20+ лет надежный и долговечный сервис.

Руководство по выбору вращателя для сварки труб (опора сварочного ролика)

A. Классификация опор роликовых опор для сварки труб (сварочных роликовых подшипников):

Прежде чем сделать выбор в пользу подходящей конструкции вращателя для сварки труб, давайте сначала рассмотрим общую категорию опор сварочных роликов:



1. Общий взгляд на конструкцию вращателя для сварки труб:

1) Обычный стандарт Сварочный роликовый подшипник --- HGZ саморегулирующийся / регулировка болта HLK / серия регулировки ходового винта HGK;
2) Специальный индивидуальный дизайн Сварочный роликовый подшипник --- Противоскользящий/встроенный HGZ с HLK....;

2. 3 основные конструкции традиционных опор сварочных роликов:

В зависимости от способа управления диапазоном поворотных роликов, стандартный обычный вращатель для сварки труб можно разделить на:
1) Серия HGZ Саморегулируемая Поддержка сварочного ролика: Межосевое расстояние между поворотными роликами автоматически приспосабливаться (Swing) после загрузки труб заготовок на сварочный роликоподшипник;
2) Регулируемый ходовой винт серии HGK Вращатель для сварки труб: Размах поворотных роликов регулируется в зависимости от диаметра и тоннажа обрабатываемых труб с помощью поворотный ходовой винт опоры сварочных роликов заранее;
3) Серия HLK Регулируемый болт Поддержка сварочного ролика: Размах поворотных роликов регулируется в зависимости от диаметра и тоннажа обрабатываемых труб с помощью регулировка положения крепежных болтов опоры сварочных роликов заранее;
Эти традиционные стандартные опоры сварочных роликов занимают большую часть при использовании вращателя для сварки труб;

3. Специальный сварочный вращатель для труб:

Добавьте в поддержку сварочных роликов специальные персонализированные функции, такие как:
1) Возможность перемещения моторного привода. Опора сварочного ролика;
2) Противодрейфовый вращатель для сварки труб;
3) Функция наклона. Поддержка сварочного ролика;
4) Интегрированная конструкция саморегулирующейся опоры сварочного ролика с регулировкой болтов для получения более широкого диапазона применимых диаметров и тоннажа заготовки;
Таким образом, специально изготовленные опоры сварочных роликов предоставляют клиентам более мощный и специализированный продукт для сварки труб.


B. Факторы, влияющие на выбор правильной конструкции вращателя для сварки труб:

Ниже приведены 5 важнейших факторов выбора соответствующих характеристик опоры сварочных роликов:

1. Макс.Тоннаж труб рабочих частей, применимых к сварочному роликоподшипнику:

1) Значение: Это определяет макс.грузоподъемность опоры сварочных роликов;
2) Например: HGZ80 означает максимальную грузоподъемность 80-тонного сварочного роликоподшипника в саморегулируемом вращающем устройстве для сварки труб HGZ80;

2. Диапазон диаметров заготовок, применимых к опоре сварочного ролика:

1) Значение: Это указывает на наименьший и наибольший диаметр заготовки, которую можно удерживать на сварочном роликовом подшипнике вращателя для сварки труб для плавного вращения;
2) Например, Обратившись к таблице параметров, приведенной ниже, мы узнаем, что наибольший диаметр труб для саморегулируемого вращателя для сварки труб HGZ80 составляет Φ1720 мм;

3. Применимая длина трубы, подходящая для опоры ролика для сварки труб:

1) Значение: Это определяет количество опор натяжных сварочных роликов в одном комплекте вращателя для сварки труб: чем длиннее труба, тем больше комплектов опор натяжных сварочных роликов следует оборудовать;

2) Основная спецификация: Обычно конфигурация вращателя для сварки труб:

а) Один комплект опоры приводного сварочного ролика;
б) Один комплект опоры сварочного ролика натяжного ролика;
Может выполнять сварку труб длиной до 10+ метров, что соответствует большинству требований применения трубосварочного вращателя;

4. Диапазон толщины стенки трубы, применимый к опоре сварочного ролика:

Это определяет, какой тип вращателя для сварки труб подходит для использования:
1) ХГЗ серия саморегулируемых опор сварочного ролика;
2) ХГК регулируемый вращатель для сварки труб с ходовым винтом;
3) ХЛК серия Регулируемая опора сварочного ролика с помощью болта;

5. Готовые сварные швы труб, изготавливаемых с помощью трубосварочного вращателя:

1) ПИЛА – Сварка под флюсом толстостенных труб из углеродистой стали;
2) ГМАВ - Сварка в среде защитного газа для тонкостенных труб из углеродистой стали;
3) ТИГ – Вольфрамовый инертный газ для тонкостенных труб из цветных металлов;
4) И другие технологические процессы: Покраска/сборка/испытание;
6. Особый спрос со стороны клиента: Эту проблему можно решить с помощью специальной конструкции и производства вращателя для сварки труб.

C. Применимые спецификации труб для сварочных вращателей различных категорий:

В практическом бизнесе мы подробно обсуждаем с клиентами ваши конкретные требования.Ниже приведены общие рекомендации:


1. ХГЗ Серия саморегулирующихся опор роликов для сварки труб:

1) Толщина стенки трубы: Сварной роликовый подшипник применяется при изготовлении тонкостенных цилиндрических рабочих частей.Здесь тонкая толщина относится к 12 мм и меньше;
2) Диаметр трубы является постоянным или имеет небольшие изменения;
3) Вес трубы: Подходящие трубы для сварных роликовых подшипников предназначены для легких и средних условий эксплуатации: диаметром до 3000 мм, грузоподъемностью 250 тонн;

2. ХГК Серия ходового винта, регулирующая опору ролика для сварки труб:

1) Диаметр трубы: Его сварной роликовый подшипник подходит для изготовления труб с постоянно меняющимся диаметром и доступен в небольшом объеме каждого диаметра;
2) Вес трубы: Подходящая заготовка сварочного роликового подшипника в основном рассчитана на легкие нагрузки: до 60 тонн в стандартных моделях трубосварочного вращателя;

3. ХЛК Серийный болт, регулирующий опору сварочного ролика для труб:

1) Толщина стенки трубы: Его сварочный роликовый подшипник применим при изготовлении труб большой толщины: от 20 мм до 80 мм, все доступны для сварного роликового подшипника;
2) Диаметры труб должен быть ограничен только несколькими классами диаметра, но может быть в большом объеме под каждым классом диаметра;
3) Вес трубы: Объем работ по установке сварочных роликоподшипников на трубы самый широкий: от легких 2 тонн до тяжелых 1000 тонн в обычном вращающем устройстве для сварки труб;И 2000 тонн специального вращателя для сварки труб.

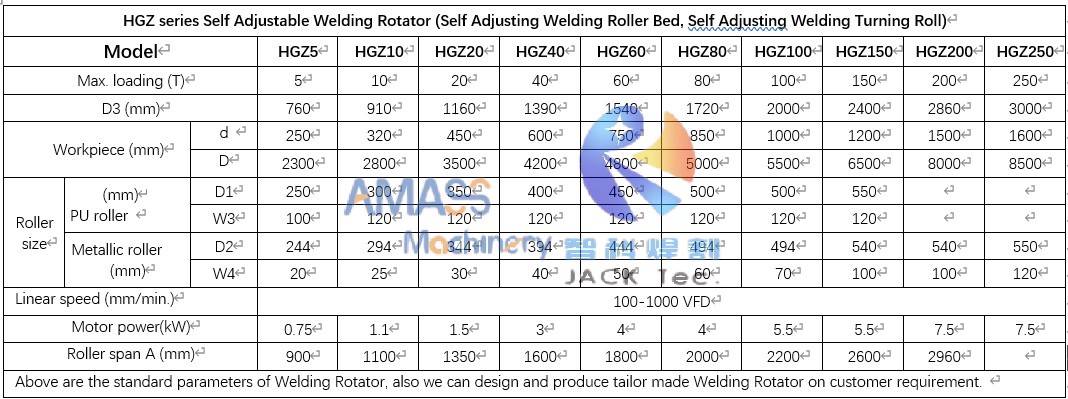

1. Технические параметры саморегулируемого вращателя для сварки труб моделей HGZ:

Примечание: Доступны спецификации для специальной опоры сварочного ролика и подшипника сварочного ролика.

2. Технические параметры регулируемого вращателя для сварки труб с ходовым винтом моделей HGK:

Примечание: Доступны спецификации для специальной опоры сварочного ролика и подшипника сварочного ролика.

3. Технические параметры моделей HLK Сварочный вращатель для сварных труб с регулируемым болтом:

Примечание: Доступны спецификации для специальной опоры сварочного ролика и подшипника сварочного ролика.
01

02

03

Применение вращателя для сварки труб (опора сварочного ролика)

1. Прикладная промышленность: Отраслями, в которых наиболее обширен и самый большой объем вращателей для сварки труб, являются: ветряная башня / нефтяная вышка и резервуар / котел / нефтехимическая промышленность / нефть и газ / морское машиностроение и т. д.;
2. Форма заявки: Вращатель для сварки труб обычно работает со сварочной колонной и стрелой (сварочным манипулятором), чтобы перенести рабочий механизм сварочной горелки на опору сварочного ролика и выполнить кольцевую и продольную сварку на внутренней и внешней поверхности труб.Это составляет основной стиль сварочного центра;

3. Сопутствующее оборудование опоры сварочных роликов:

1) Предыдущая станция: Дополнительным оборудованием для вращателя для сварки труб являются кромкофрезерный станок и машина для стыковой сварки листов, предназначенные для изготовления стальных листов большого размера со сварочными канавками перед гибкой и изготовлением стальных листов в трубы;
2) Последующая станция: В большинстве случаев, после кольцевой и продольной сварки труб, изготовленных с помощью вращателя для сварки труб, фрезерный станок для торцевой поверхности балки используется для полировки торцевой поверхности труб для последующей обработки;
3) Реверсивная станция: Оборудование с обратной технологией трубосварочного вращателя представляет собой труборезной станок с ЧПУ, который разрезает трубы на более короткие сегменты или со сквозными отверстиями в трубах.

Введен в эксплуатацию трубосварочный вращатель (сварочный роликоподшипник)

A. Установка вращателя для сварки труб Wuxi JACK на объекте заказчика:

1. Простая и гибкая транспортировка и фиксация: В отличие от крупного оборудования, такого как станок для изготовления двутавровых балок, подготовка и установка фундамента которого занимает более 10 дней, транспортировка и установка вращателя для сварки труб, его опоры сварочного ролика и сварочного роликового подшипника относительно просты и экономят время;
2. Осторожность: Между тем простота не обязательно означает небрежность.с. Определенно есть несколько моментов, на которые следует обратить внимание, чтобы гарантировать долгосрочную и стабильную работу устройства для сварки труб;

3. Вопросы, на которые следует обратить внимание при работе с опорой ролика для сварки труб:

1) Поддерживать санитарное состояние: Проверьте состояние чистоты поворотных роликов, опоры сварочного ролика и подшипника сварочного ролика после распаковки вращателя для сварки труб.При необходимости очистите весь комплект вращателя для сварки труб;
2) Крепление оборудования: Перед использованием настоятельно рекомендуется надежно закрепить опору сварочного ролика на полу мастерской, а не просто ставить ее на землю без дополнительной фиксации.Это может обеспечить надежную и стабильную работу всего комплекта вращателя для сварки труб;
3) Регулировка параллельности: Обязательно отрегулируйте параллельность опоры ведущего и ведомого сварочного ролика.Если это не соблюдать, во время работы вращателя для сварки труб произойдет проскальзывание заготовки.



B. Ежедневная эксплуатация и обслуживание вращателя для сварки труб:

1. Унисон командной работы: Многие клиенты покупают вращатель для сварки труб взамен существующего вращателя для сварки труб с различной грузоподъемностью и/или конфигурацией опоры сварочных роликов.Итак, прежде чем приступить к работе с недавно приобретенной опорой сварочных роликов, включите недавно приобретенный подшипник сварочных роликов в существующую систему вращателя для сварки труб, чтобы все опоры сварочных роликов работали в унисон;
2. Поворотные ролики Сварочный роликовый подшипник является важнейшим и основным рабочим элементом вращателя для сварки труб.Независимо от материалов, качества изготовления и погрузочного тоннажа, клиент должен разработать строгий план обслуживания и тщательно соблюдать план TPM (всеобщее профилактическое обслуживание).Это может гарантировать лучшую производительность, самый длительный срок службы и лучший уровень обслуживания трубосварочного вращателя;
3. Процесс запуска: Каждый день перед официальным запуском вращателя для сварки труб сначала выполните пробный запуск на холостом ходу опоры сварочного ролика и подшипника сварочного ролика.Это может устранить скрытый риск повреждения оборудования и заготовки.

Сварочный вращатель для труб Wuxi JACK, всегда найдется один фитинг для вас!

Другие серии продуктов, которыми мы владеем, помимо вращателя для сварки труб

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Блоги о ротаторах для сварки труб

  • Перечень основных типов вращателей сварочных труб
    Применение/Наименование/Сильные стороны/Категория вращателя сварочных труб; Саморегулирующийся вращатель для сварки труб; Сварочный вращающийся стол с регулировкой ходового винта; Болт, регулирующий вращатель сварочного ролика; Некоторые специальные сварочные вращатели для труб; Резюме по вращателю для сварки труб Wuxi JACK Читать Далее
  • Как управлять сварочным вращателем?
     Что такое вращатель для сварки труб и его функции/классификация;  Принцип работы сварочного вращающегося ролика;  Эксплуатационные преимущества сварки вращающегося рольганга;  Техническое обслуживание роликового вращателя для сварки труб;  Краткая информация о семействе продуктов поворотного вращателя для сварки труб Читать Далее
  • Резюме на одной странице о сварочном вращателе: разнообразие и использование
    Тема этого блога о сварочном вращателе: Важность: сварочный вращатель, другие названия включают в себя: сварочный роликовый станок, сварочный поворотный ролик, имеет очень большой объем использования в отраслях: везде, где существует спрос на изготовление цилиндрических деталей, существует спрос на сварочный вращатель; Тема: В повседневности Читать Далее
Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
