А. Применение производственной линии балки металлической структуры:


1 Важная заготовка: Beak Beam - это своего рода широко нанесенная стальная конструкция рабочие детали, которые, благодаря его высокой интенсивности, пользующейся квадратным поперечным сечением, играет основную роль в Промышленность: строительство моста/ металлическая конструкция/ дорожная мощность/ высокое строительство здания;

2 Wuxi Jack Automatic Line of Beam Production Machine:


1) Задача: А Производственная линия автоматической коробки Введено в этом разделе продукта для высокоэффективного производства балки коробки в высоком качестве:

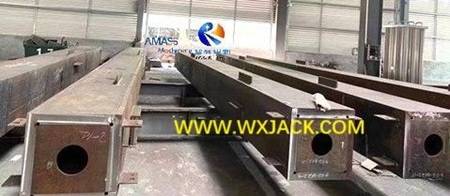

Партия балок ящиков разных размеров, произведенных из автоматической линии Box Beam. (Рис.1)

Рис.

2) Верхняя группа машин: Производственная линия Beam Beam, разработанная и производимая Wuxi Jack Company, была разработана на основе технологии передовых процессов, как внутренней, так и за рубежом, передовой сварной техникой, и накапливался многолетний опыт:

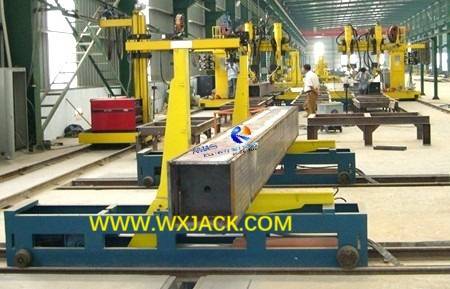

4 комплекта Вуси Джек LHC12 Модельная пиловая коробка. (Рис.2)

Рис. Сварная сварка пилы 2 _20240606101224

3) Сильные моменты: Эта линия машины и оборудования на производстве луча коробки имеет сильные точки полной конфигурации, высокой автоматизации, высокой эффективности, удобной работы пользователя;

3 Производственная выходная линия Wuxi Jack Welding Beam Production Line:


1) Для полуавтоматическая линия, его ежегодный вывод Одиночная смена может быть выше 5000 тонн;

2) Для Полностью автоматическая линия, его ежегодный вывод Одиночная смена может быть Выше 12 000тонов;

3) Проект под ключ для клиента: Разумная технология процесса и надежная производительность машины заставляют эту автоматическую линию взять свинец как на Китае, так и на зарубежном рынке: мы разрабатываем и производим не только каждый тип и модель производства пучка коробки: но также и обычный управление инвертором переменного тока и Коробка с ЧПУ Как закончена обработка:

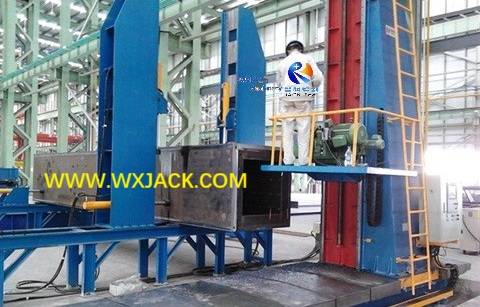

4) Кусок большого размера 1500 мм Луч коробки с высотой, который готовится конец, фрезерование от Wuxi Jack CNC-DX2020 Коробка с ЧПУ (Рис.3)

Рис. 3 Коробка с ЧПУ


B. Техническое краткое описание на линии производства сварной коробки Wuxi Jack Beam:


Производство на балке сварной коробки включает в себя довольно сложную технологию процесса, в основном на сборке и сварке, с серией подборов на каждом этапе:

1 Разнообразные типы балки сборочной машины:


От внутренней перегородки в сборе, до пучки до готовой коробки:

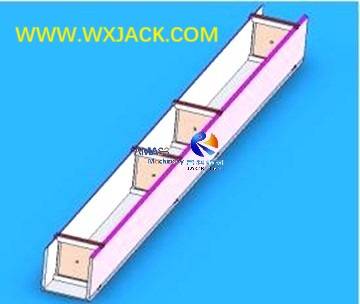

1) Шаг 1: От вырезанной тарелки до внутренней перегородки: (Рис.4)

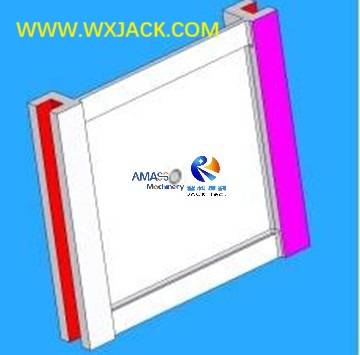

Рис. 4 Внутренняя перегородка сборка и сварка 1B

2) Шаг 2: От внутренней перегородки до пучка u: (Рис.5)

Рис.

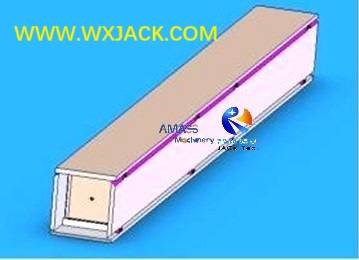

3) Шаг 3: От луча до балки коробки: (Рис.6)

Рис.

2 Богатый ассортимент сварки коробки:


Одна из важных особенностей С производством луча сварки - это интегрированная практически все типы общих сварных режимов в процессе изготовления:

1) Сопутствующий2 сварка Во время перегородки/ u луча/ балка в сборе;

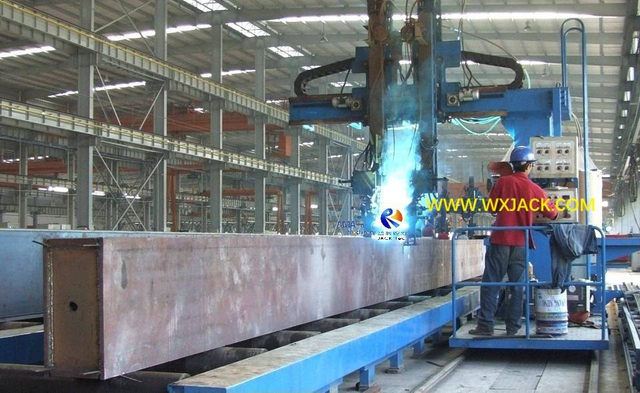

2) Twin Arc Co2 Задняя сварка После сборки коробки;

3) Электрославная сварка из расходных материалов или типа электрода для готовой сварки на внутренних перегородках;

4) Готовая двойная дуга или тройная дуговая пила сварка На внешних сварке шва из балки коробки;

Вся вышеперечисленная сварка включает в себя передовую технику сварки принят на разных рабочих станциях производственной линии луча сварки коробки;

3 Соответственно, Различные типы производственной машины балки развернуты на разных рабочих станциях автоматической линии, в соответствии с маршрутом процесса на сборке и сварке;

4 Ведущая позиция Wuxi Jack: Разумная технология процесса и надежная производительность каждой машины обеспечивают, чтобы автоматическая линия занимает свинец как на Китае, так и на зарубежном рынке;

5 Обычные размеры луча коробки, произведенные из производственной линии балки сварки:


Модель

Box1200

Box1500

Поперечное сечение луча коробки H × W (мм)

300 × 300 ∽ 1200 × 1200

300 × 300 ∽ 1500 × 1500

Коробка луча диапазон толщины (мм)

5 ~ 60

Длина луча коробки (мм)

3000 ∽ 12000

Максимум Вес балки коробки

20 тонн.



C. Процесс маршрута и основная производственная машина для луча:


1 Вырежьте полоску луча и перегородку для финальной пластины: Стрипная стриптиз -пламенная машина;

2 Маркировка: Платформа, для определения положения перегородок и вырезания отверстий;

3 Скос главная тарелка луча: Краевая фрезеровая машина или полуавтоматическая режущая машина;

4 Предварительное отверстие для электросветного сваркаРучной газовой факел;

5 Несколько этапов стадия балки сборочной машины:


1) Соберите и затяните сварку внутренней перегородки;

2) Привязанность к перегородке с фланцем: Входной конвейер -роличный таблица из пучка луча

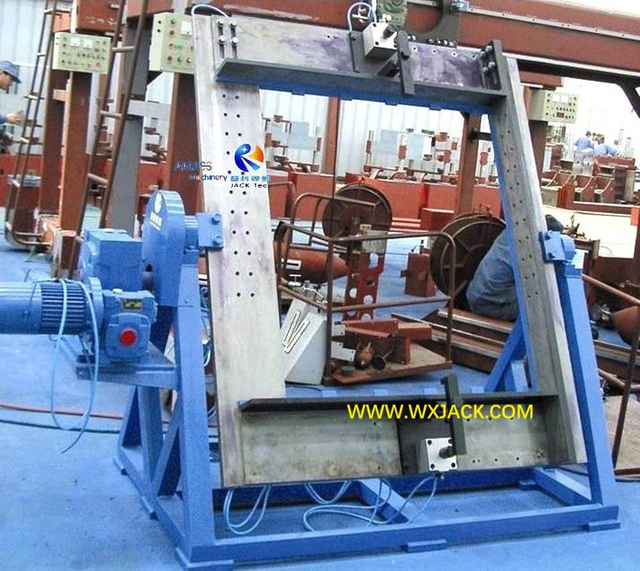

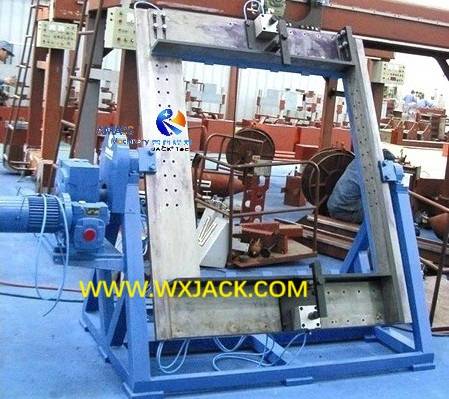

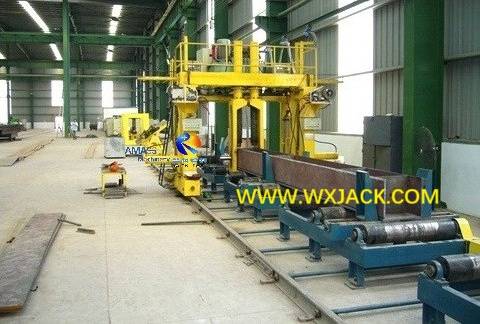

Вуси Джек GZ12 Модельная машина для внутренней перегородки в сборе: (Рис.7)

Рис.

3) U Луч в сбореСобран в пучке u ,, затем плотно прижался и выполняется с помощью сварки с привязкой;

4) 90° наклона на луче: Подвижная гидравлическая наклона на 180 °, перевернутая на обе стороны;

5) Сварка перегородки: Ручная сварочная машина, на основе технологических требований;

6) Сварка сварной пластиныРучная сварочная машина;

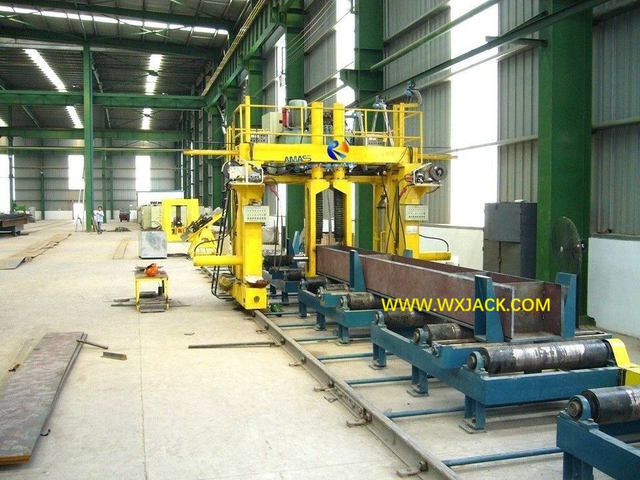

7) Сборка крышки пластины из луча коробки: Собран с помощью балочной машины для балки, затем плотно нажимает и выполнена с помощью сварки: сварка:

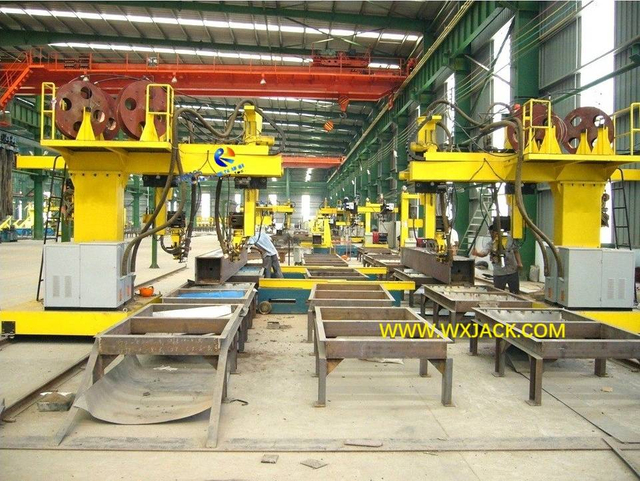

Вуси Джек UBZ12 Для сборки и сварки на луче и коробке: (Рис.8)

Рис.

6 Несколько станций сварки сварки коробки:


1) 90° наклона на балку коробки: Подвижная гидравлическая наклона на 180 °;

2) Поддержка сварки: Консольный тип Backing Co2 Сварка балка коробки:

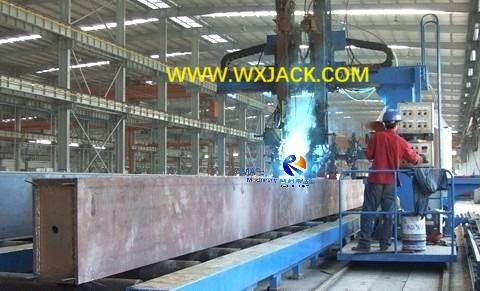

Вуси Джек Xq12 Модельная машина работает на сайте клиента: (Рис.9)

Рис.

3) 180° наклона на балку коробки :Подвижная гидравлическая наклона на 180 °;

4) Поддержка сварного шва: Консольный тип Backing Co2 Сварка балка коробки;

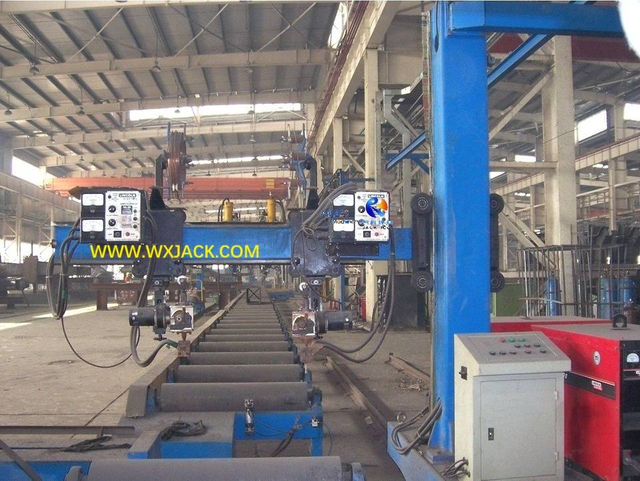

5) Электрославная сварка внутренней перегородки: Консольный тип электросложений сварки коробки сварки:

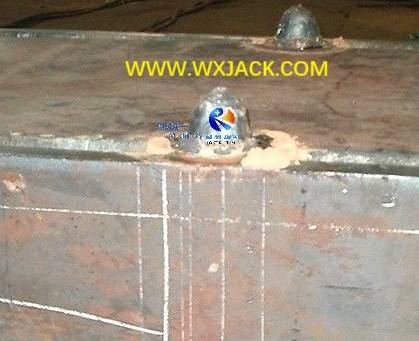

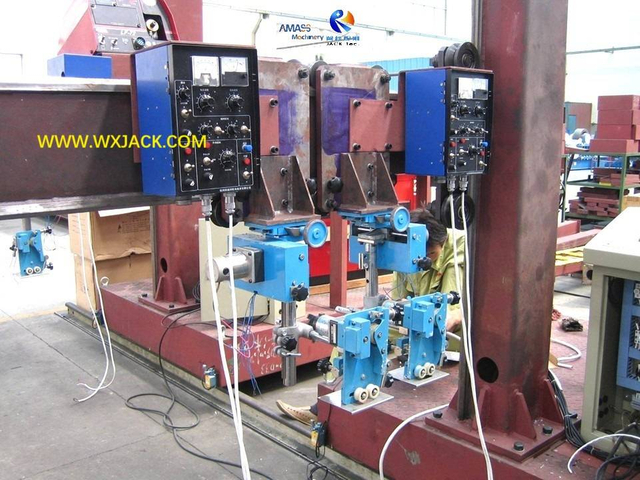

Электрославная сварка на внутренней перегородке, с wuxi jack XD15 Модельная машина: (Рис.10)

Рис10 Электрославная коробка сварки сварки 1D

6) Передан и перевернулся на станцию ​​резанияПодвижная гидравлическая наклона на 90 °;

7) Тест на сварочном шоссе: Ультразвуковой инструмент тестирования;

8) Очистка стояка, липку электросвеченияУглеродная дуга вытаскивание;

9) Перенести и переверните в исходную позицию: Подвижная гидравлическая наклона на 90 °;

10) Передача балка коробки в зону (погруженной дуговой сварки)Конвейер;

11) Box Beam перенесен на пил -станциюПодвижная гидравлическая наклона на 180 °;

12) Коробка луча готовая сварка с одной стороныКонсольный тип

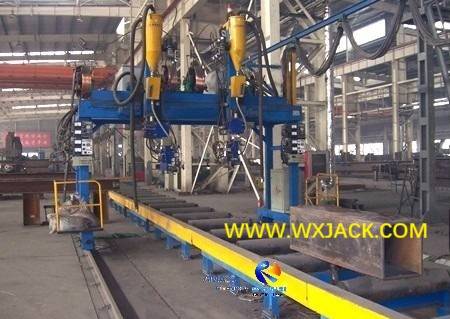

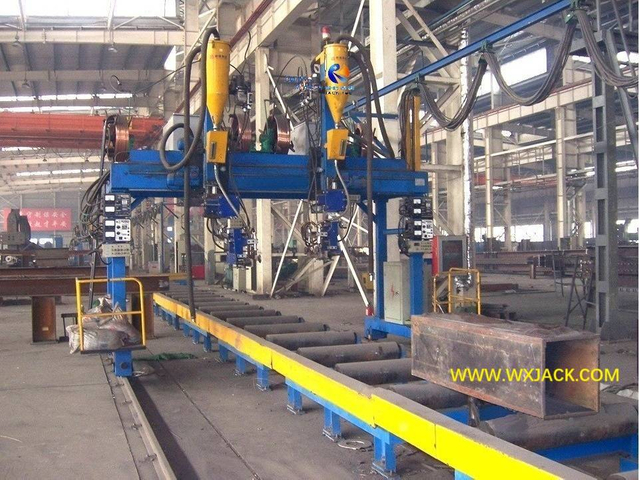

Вуси Джек LHE12 модель Структура гантри Машина сварки коробки балки: (Рис.11)

Рис11 Пиловая коробка сварки.

13) Коробочный блокПодвижная гидравлическая наклона на 180 °;

14) Коробка ЛучГантри -тип пилота для пилы сварки коробки, он перемещается до завершения операции сварки;

15) Box Beam перемещается в средний конвейерПодвижная гидравлическая наклона на 180 °;

16) Отделанный балок коробки отправлена ​​в область проверкиКонвейер;

17) Тест на сварочном шве из балки коробки: Ультразвуковой инструмент тестирования, подвижная гидравлическая наклона на 180 °;

18) Ручной ремонт сварка;

19) Сварка конечной тарелкиРучная сварочная машина;

7 Станции EOL сварной коробки производственной линии:


1) Ручное пламя выпрямление

2) Лицом на обоих концах готовой коробки лучаКоробка конечной фрезевой машины. Балка коробки будет перевернута с путешествующим краном;

3) Поверхность обезвреживанияШахта для выстрела в коробке;

4) Поверхностная живописьПокраска оборудования или ручной живописный блок;

Как резюме, Эти производственные машины балки коробки могут работать как отдельное оборудование или как станция линии. Движение луча коробки вдоль всей линии помогает с конвейером /вспомогательным оборудованием, таким как стальной конвейер или оборудование для переворачивания; Приведенный выше поток процесса является подробной версией для полностью автоматической производственной линии луча сварки. На сайте клиента также можно установить упрощенную линию с установкой важнейшего оборудования машины для сборочной сборочной машины коробки и машины для балки коробки.
