Специальная и прикладная ниша машины для закругления кромок широких листов

Где следует применять станок для закругления кромок широких листов?



1. Какие рабочие части станка для закругления кромок широких листов?

1) Машина для закругления кромок широких листов является одной из основных ветвей станков для закругления кромок серии RH , основное внимание уделяется снятию заусенцев с концов и обрезке кромок стальных листов большой ширины.Допустимая ширина заготовок может быть до 3000 мм;
2) Стальные пластины, закругленные в этой машине для обрезки торцевых пластин, могут значительно повысить влагостойкость покрытия на готовом изделии, что является одной из критических характеристик для машин, которые работают с большим количеством воды и пара.Типичными из них являются суда, портовая техника и т. д. Таким образом, станок для закругления и обрезки кромок листов является незаменимым оборудованием на объектах этих отраслей;

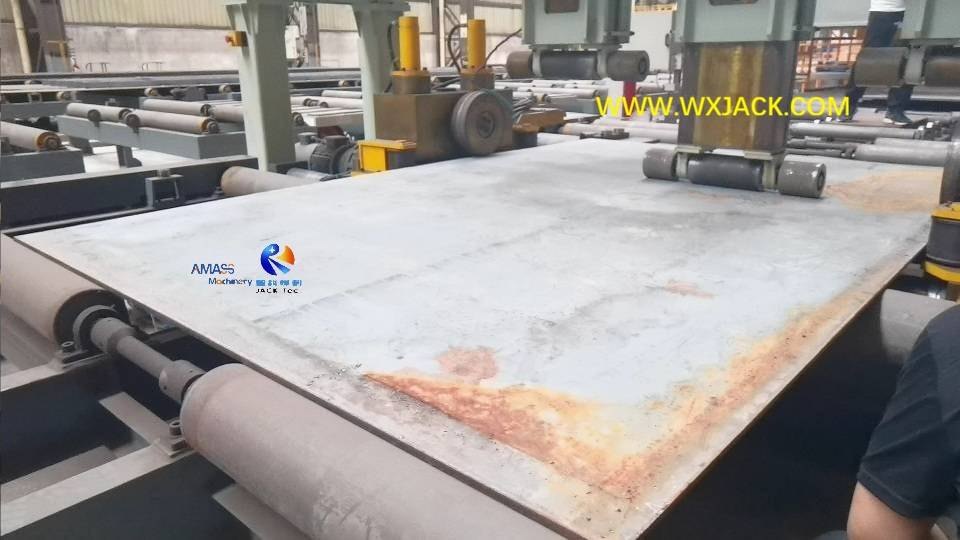

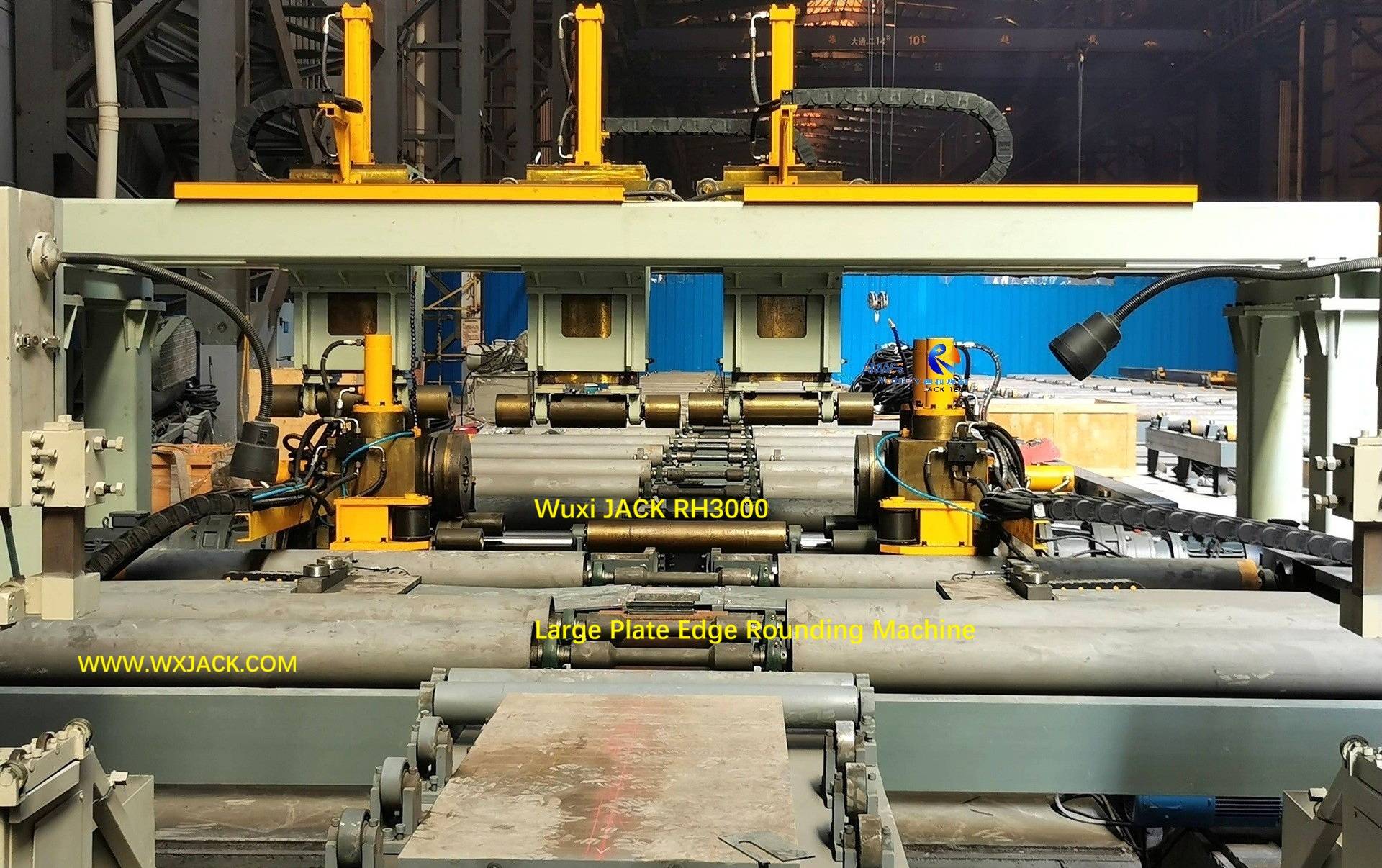

3) Как видно из приведенного выше большого баннера на этой странице продукта, кусок листа из углеродистой стали был отправлен в машину для закругления и обрезки кромок листа RH3000 для обрезки и закругления его краев;

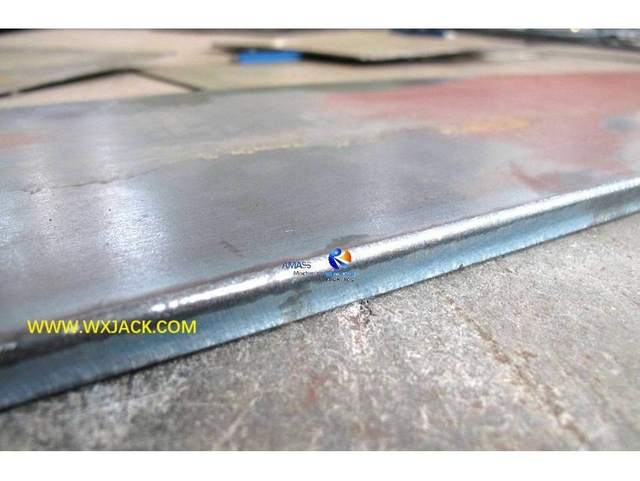

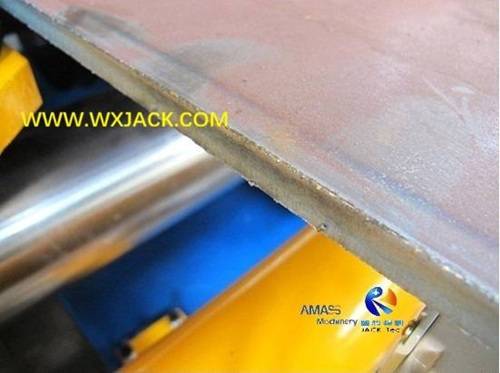

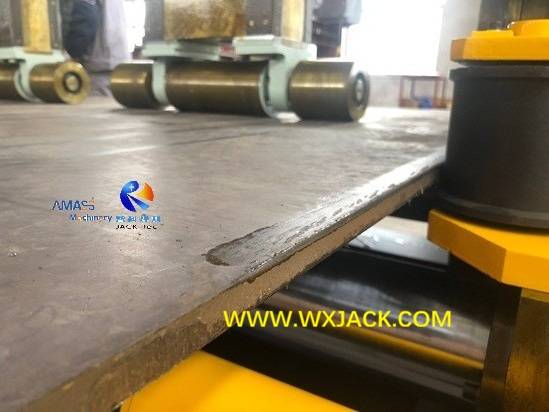

Крупный план закругленного стального листа из станка для закругления кромок листа серии RH:



Рис. 1 Станок для скругления кромок IMG_6480



2. Специальность и рабочее место машины для закругления и обрезки кромок широких листов:

1) Принцип работы станка для закругления кромок листового металла серии RH показан ниже:

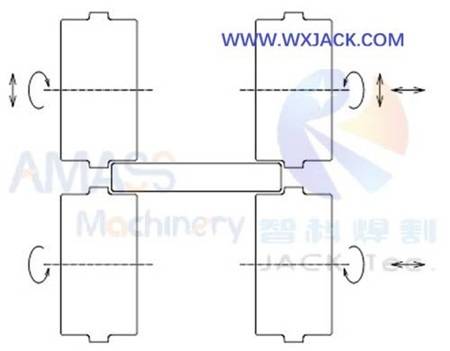

Рис. 2. Принцип работы станка для закругления кромок.

2) Мы видим, что стальной лист скругляется в этой машине для скругления кромок с теорией сжатия четырех кромок;3) По этой причине, в отличие от рабочих частей станков для скругления
кромок полос RH1000 и RH800 и обрезки , которые имеют рабочие части с узкой шириной менее 1000 мм, заготовки станков для скругления кромок широких листов RH3000 склонны к вздутию в средней части. при операции округления.По этой причине его необходимо прижимать и удерживать в горизонтальном положении с помощью прижимных роликов, как показано ниже:

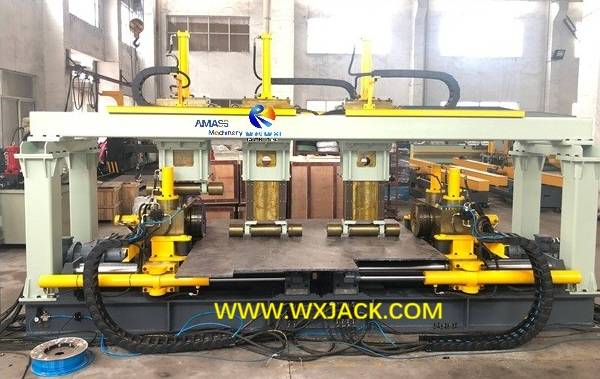

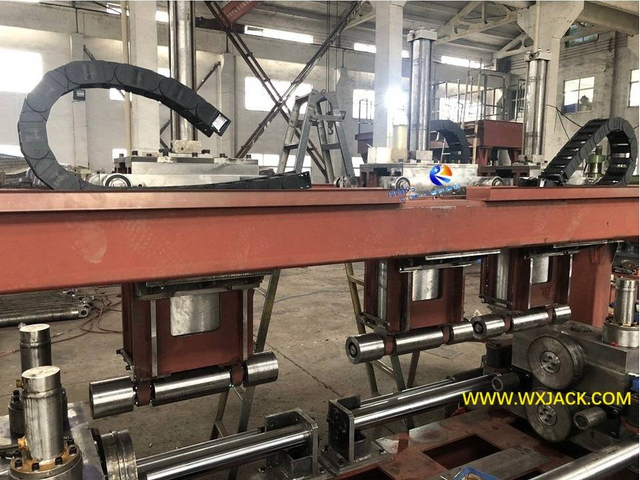

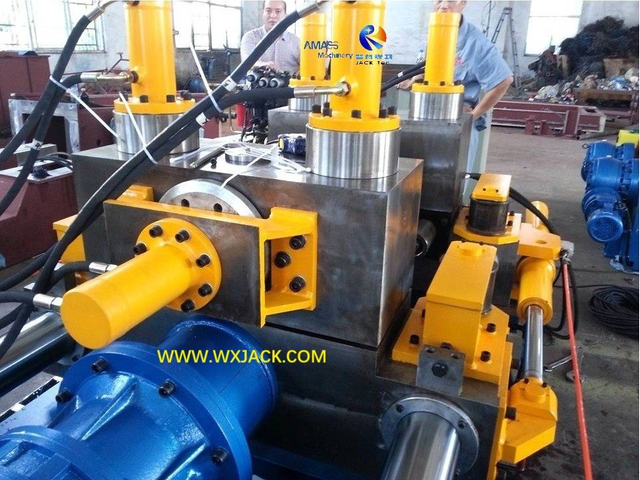

Широкая пластина плотно прижимается с помощью прижимных роликов в машине для закругления кромок пластин серии RH:

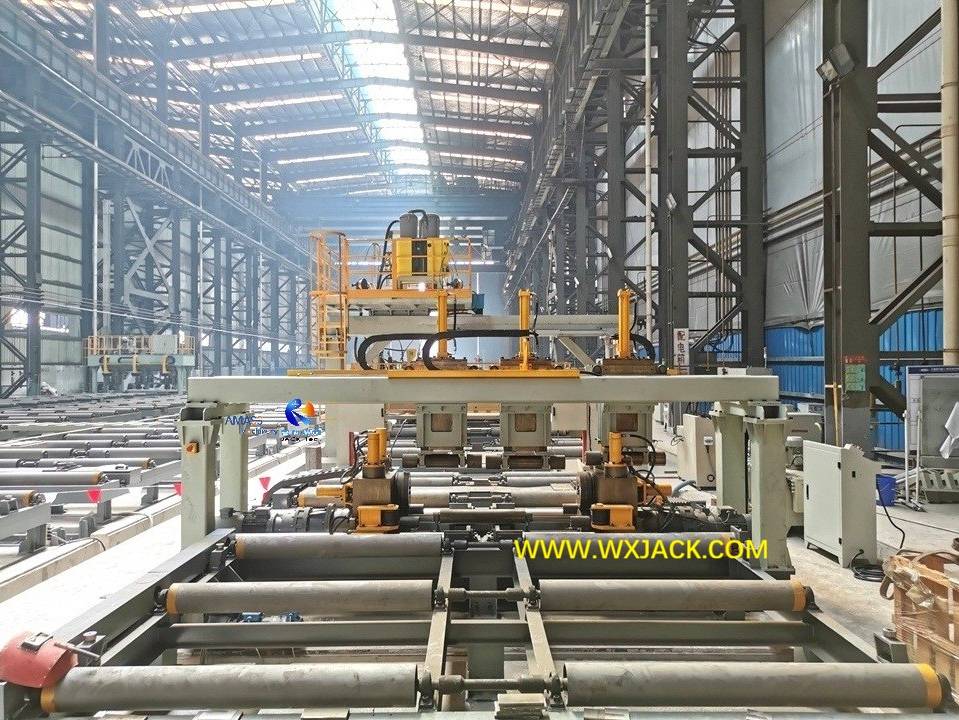

Рис. 3 Станок для скругления кромок IMG_2476

4) Соответственно, основной механический корпус станка для закругления и обрезки кромок широких листов RH3000 должен иметь коробчатую рамную конструкцию, чтобы вышеупомянутые от одной до трех частей прижимных роликов вниз и их приводные масляные цилиндры могли быть установлены на верхней поперечной балке Станок для скругления кромок, как показано ниже:

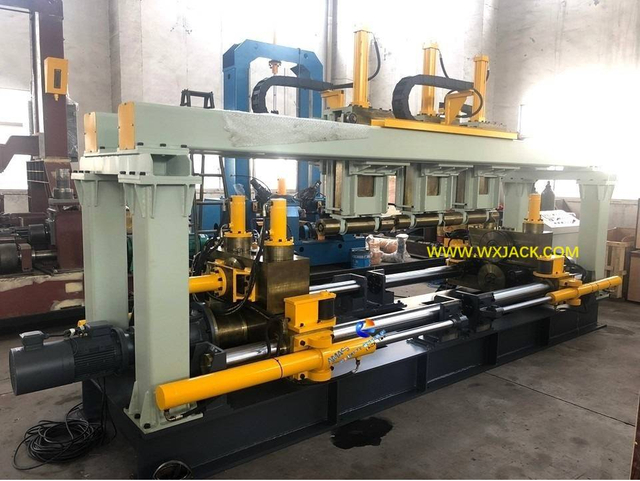

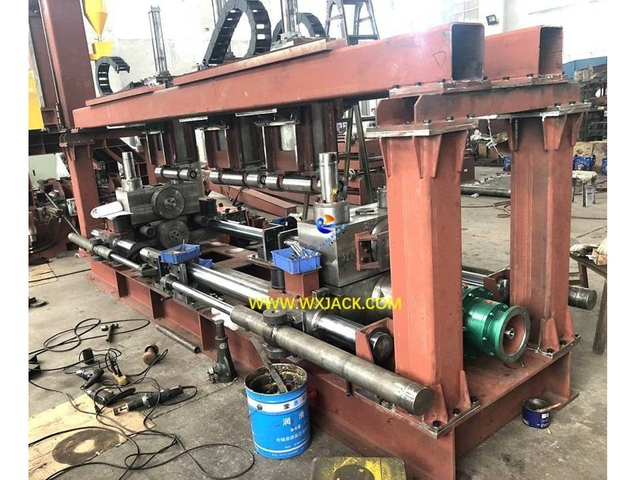

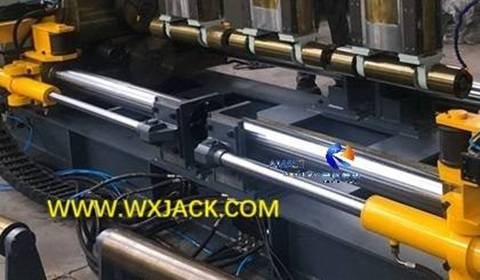

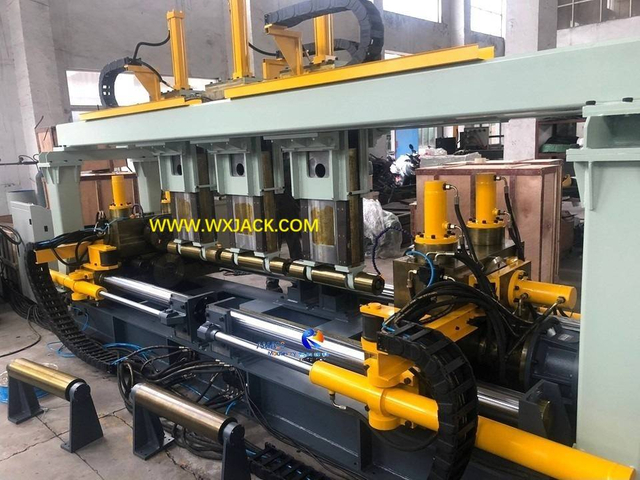

Рама основного корпуса станка для закругления кромок листового металла серии RH:

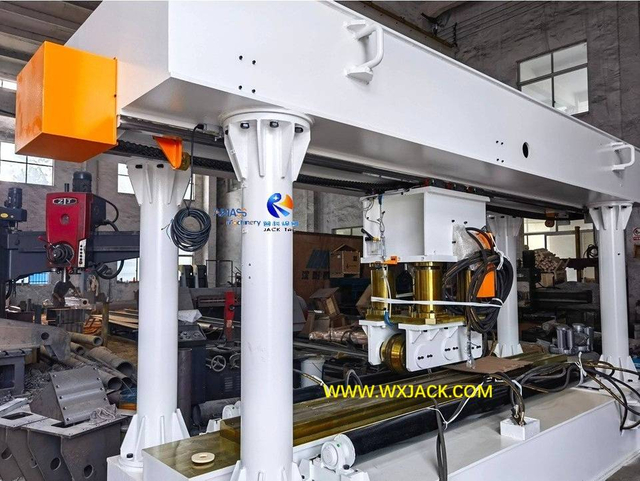

Рис. 4 Станок для скругления кромок IMG_2435

5) В качестве крупногабаритного и сверхмощного оборудования для обработки стальных листов из сырья, станок для обрезки широких концевых пластин RH3000 находит больше применения на производственных линиях различного типа, чем в качестве отдельного оборудования, как вы можете определить из баннера на этой странице.











Процесс с добавленной стоимостью от заказа до поставки машины для закругления кромок широкого листа и полосовой машины в Wuxi JACK

Как работает станок для закругления и обрезки кромок широких листов?

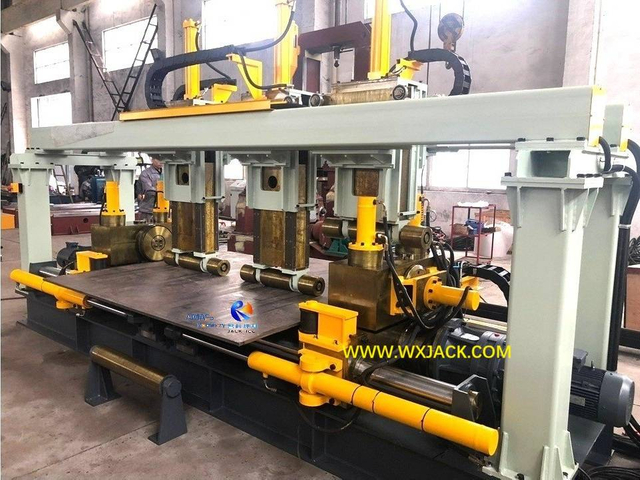

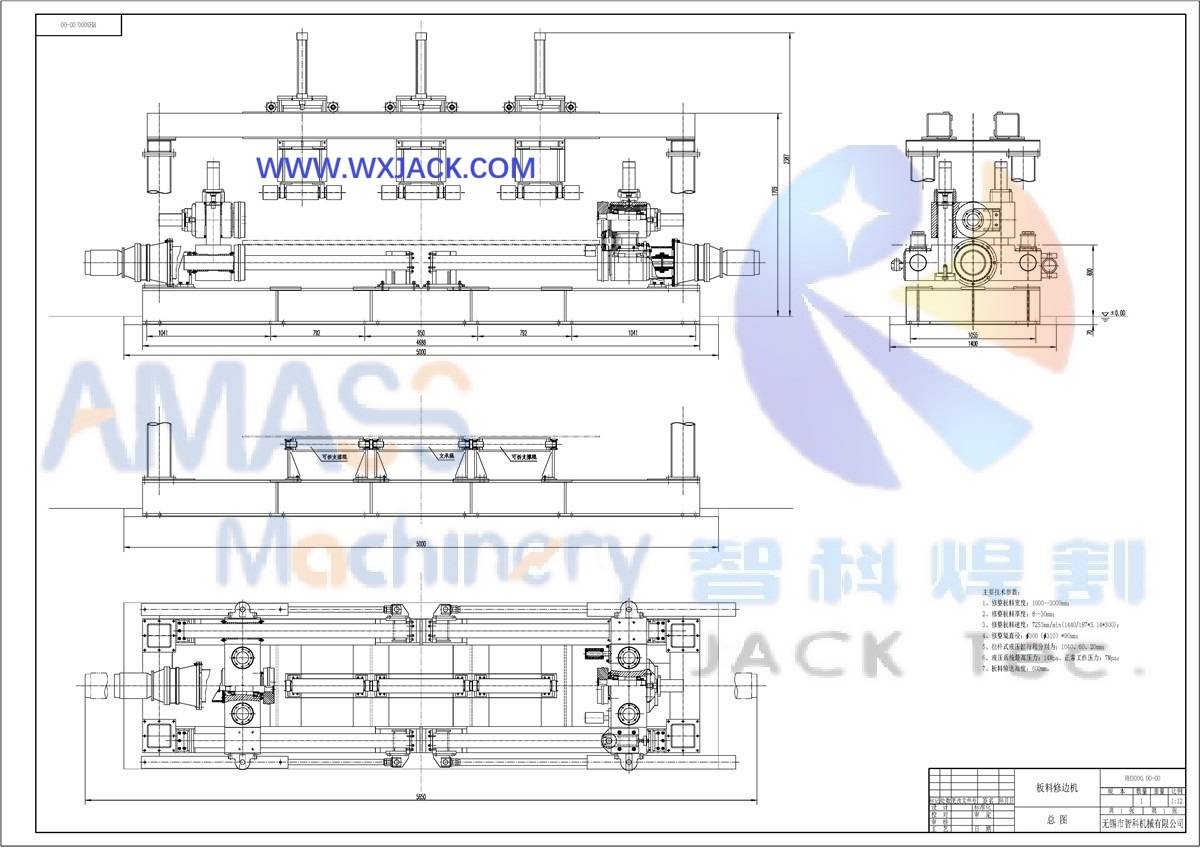

Пожалуйста, ознакомьтесь с печатным дизайном и физическими фотографиями станка для закругления и обрезки кромок широких пластин RH3000 для сравнения:

1. Обобщение конструкции станка для скругления и обрезки кромок листа RH3000:

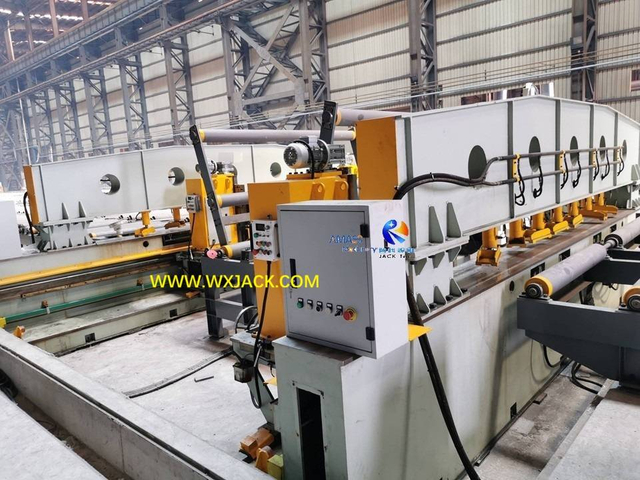

1) Как видно из макета, один комплект основной рамы станка для закругления кромок листа RH3000 имеет габаритные размеры: ширина 5 м, высота горизонтальной поперечной балки 1,7 м, общая высота 2,4 м и глубина 1,4 м.Это прочная коробчатая балочная конструкция с 4 вертикальными квадратными колоннами, поддерживающими всю конструкцию основной рамы станка для закругления кромок;
2) На входе и выходе станка для закругления кромок листа имеются входной и выходной конвейеры длиной 10 м;

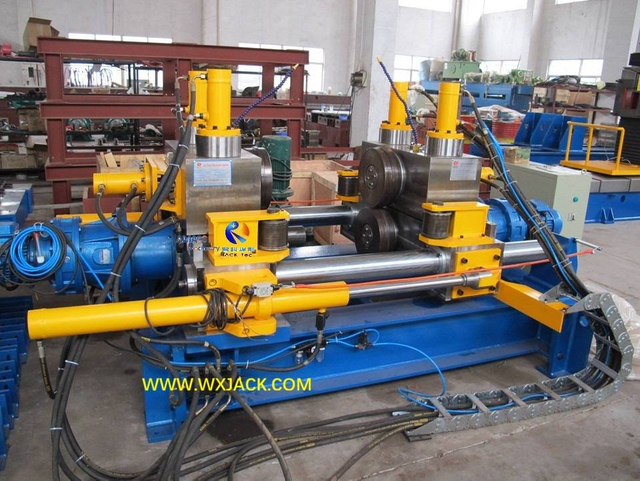

2. Центральная рабочая зона станка для скругления и обрезки кромок:

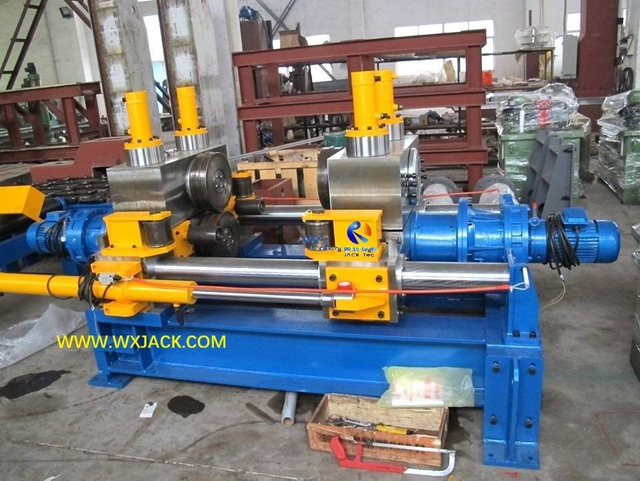

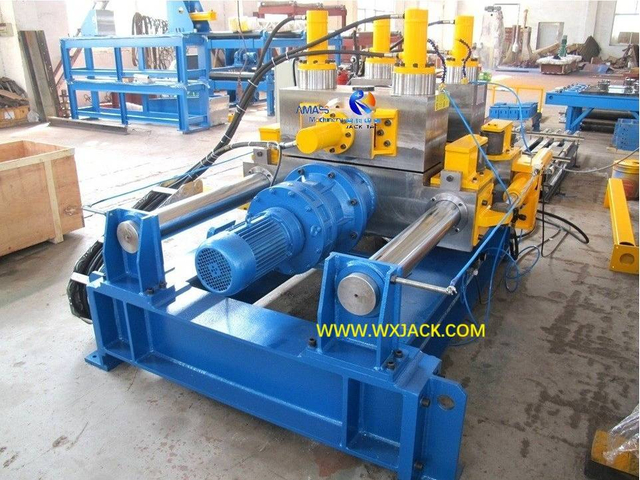

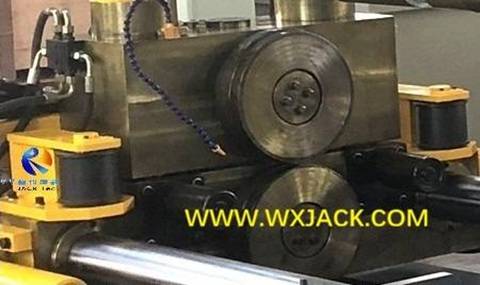

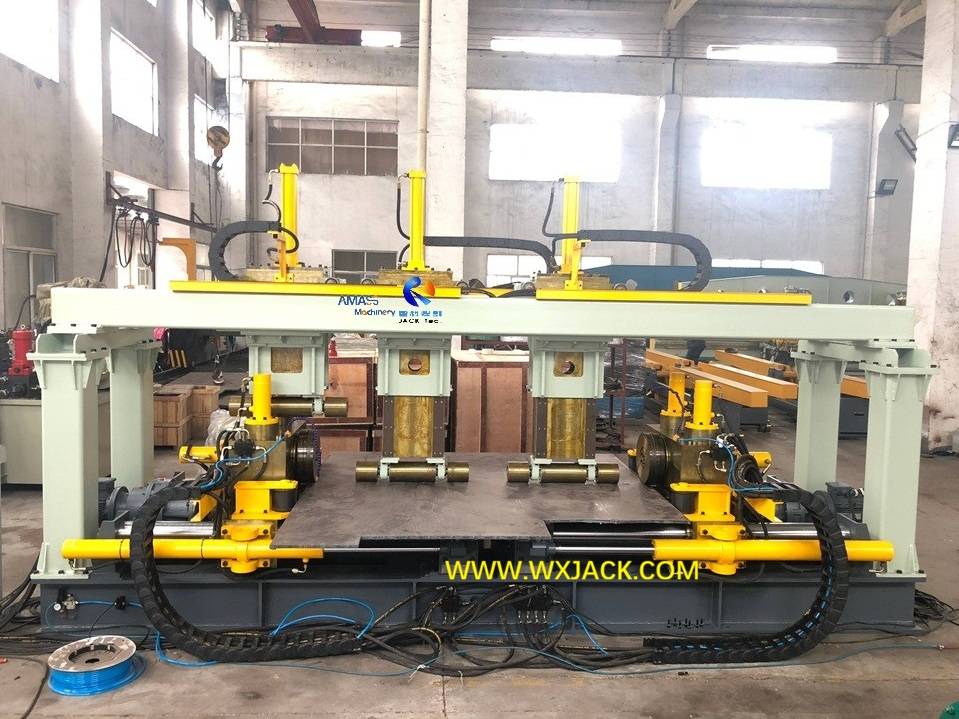

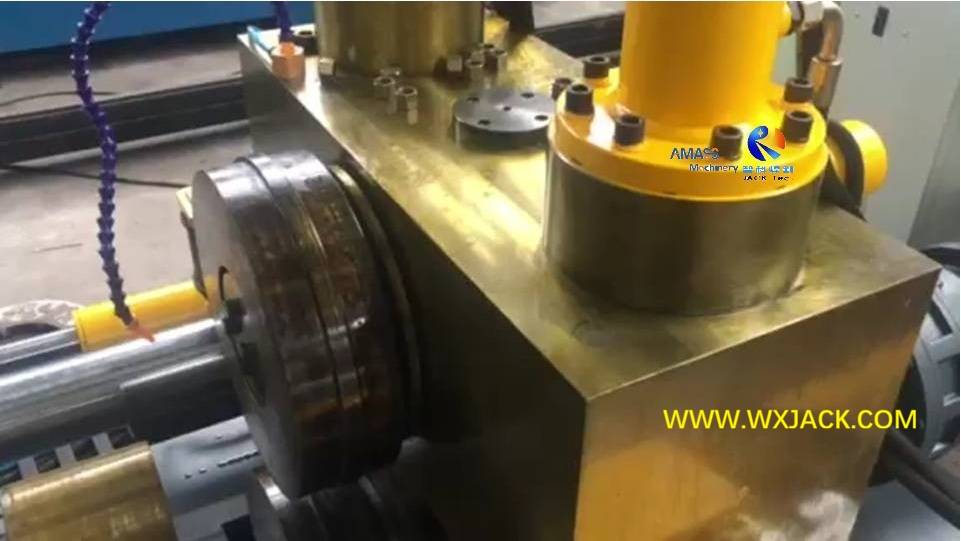

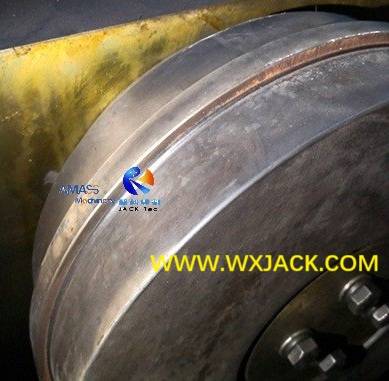

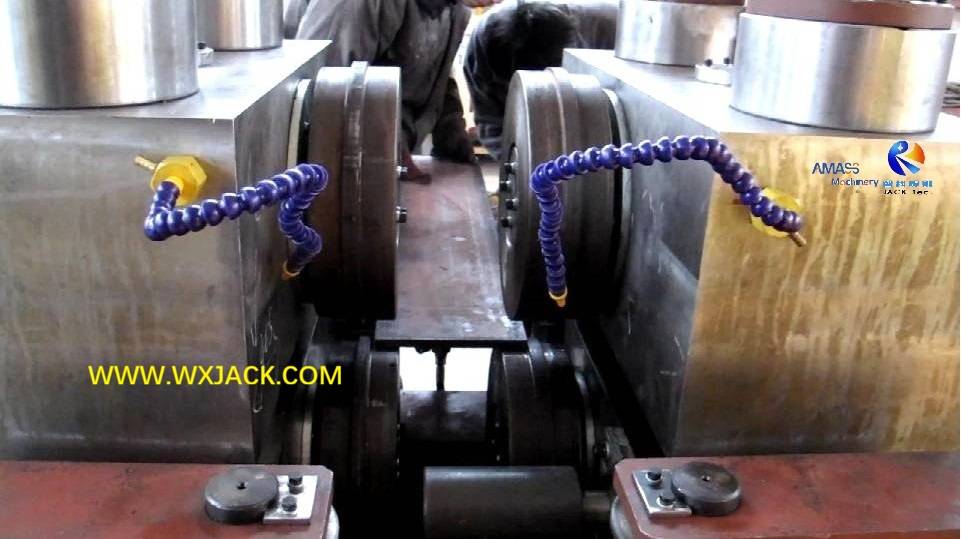

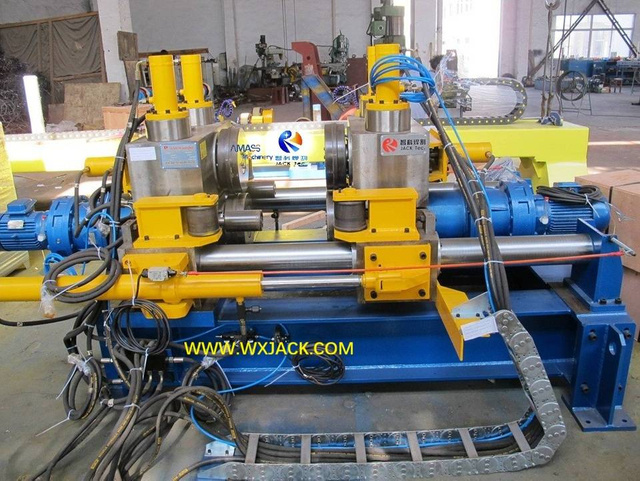

1) Центральная рабочая зона станка для закругления кромок, как показано на двух фотографиях выше, представляет собой две пары закругляющих роликов, обращенных друг к другу, приводимых в действие горизонтальными и вертикальными масляными цилиндрами, расположена в средней части рамы коробки;
2) Во время работы станка для закругления кромок стальной лист удерживается, зажимается и сжимается между этими двумя парами 4 закругляющих роликов;

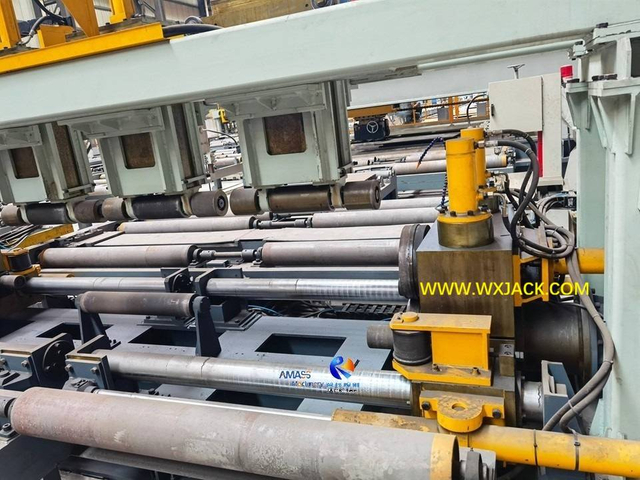

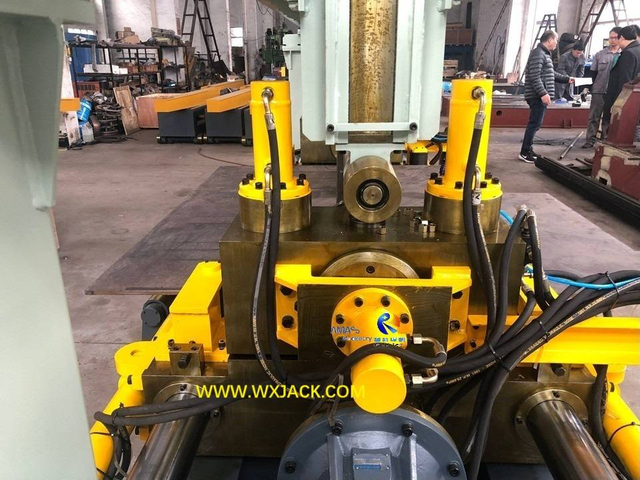

3) 3 части масляного цилиндра, приводящие в движение вниз прижимные ролики, и его механизм управления, которые являются уникальными для широкого станка для закругления кромок листа, собраны на 2 частях длинной горизонтальной балки.Как вы можете видеть на фотографии выше, заготовка этой машины для скругления и обрезки кромок пластин, представляющая собой кусок широкой стальной пластины, надежно закреплена между прижимными роликами и базовой станиной;

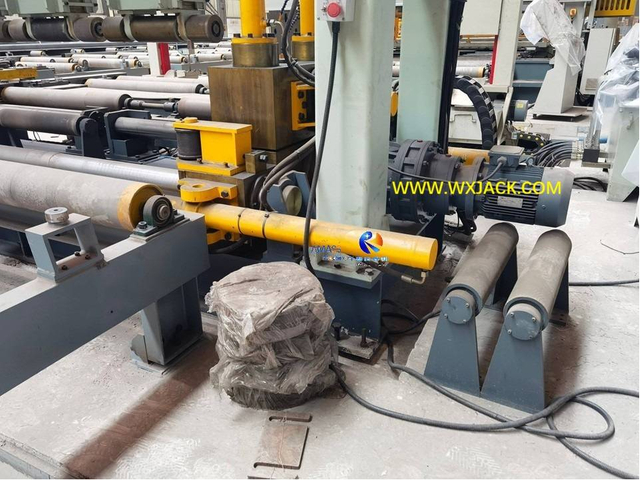

4) Под этим куском стального листа находятся опорные ролики, которые приводятся в действие мотор-редукторами, установленными на задней стороне станка для закругления кромок, которые не только служат опорой для стального листа, но и толкают его вперед во время операции закругления в Станок для обрезки торцевых пластин с рабочей скоростью обрезки кромок;

3. Работа на станке для скругления и обрезки кромок RH3000:

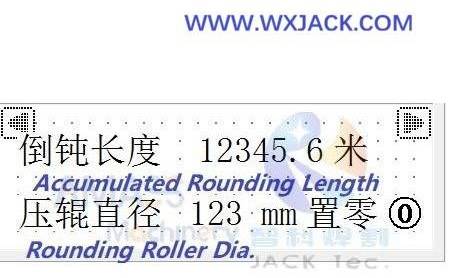

1) В этом станке для закругления и обрезки кромок листа RH3000 скорость либо фиксирована 7000 мм/мин, либо регулируется с помощью инвертора и отображается на цифровом счетчике;
2) Вся группа рабочих ячеек для закругления в этом наборе машины для закругления и обрезки кромок RH3000 установлена ​​на базовой станине высотой 600 мм.С учетом высоты закругляющих роликов и самих масляных цилиндров такая конструкция рабочей высоты соответствует требованиям эргономики для работы с машиной для закругления кромок, помогая операторам машины для закругления кромок работать с комфортом;

4. Ссылка на продукт на станке для закругления и обрезки кромок широких пластин:

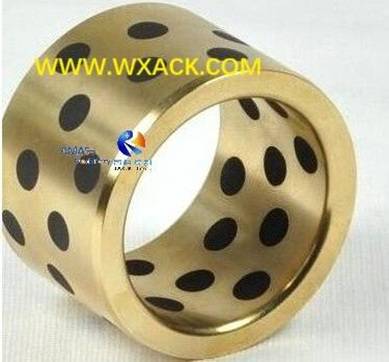

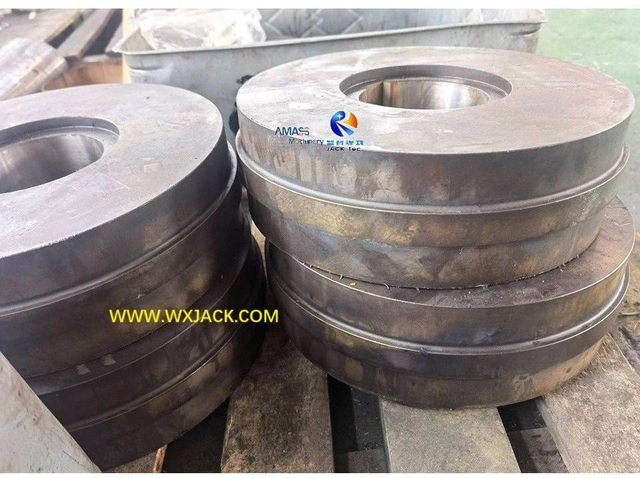

1) В продукте RH3000 Высокоточный станок для закругления кромок пластин мы представляем материал и качество изготовления основных рабочих элементов в станке для обрезки торцевых пластин: закругляющие ролики, монтажную платформу закругляющих роликов, направляющий стержень закругляющих роликов, подшипник скольжения и вниз. прижимные ролики;
2) В станке для закругления и обрезки кромок RH2000 мы представляем вышеупомянутую механическую структуру, рабочее движение, его управление и управление;
3) В машине R H 3000 для закругления и обрезки кромок мы представляем нисходящий прижимной ролик и горизонтальные опорные ролики машины для закругления кромок.

Рабочее видео станка для закругления кромок Wuxi JACK

Wuxi JACK RH3000 Станок для закругления кромок листа работает в портовой машиностроительной компании

Крупный план JACK станка для закругления роликов станка для обрезки торцевых пластин Wuxi

Краткий обзор нисходящего прижимного ролика станка для закругления и обрезки кромок листа Wuxi JACK RH3000

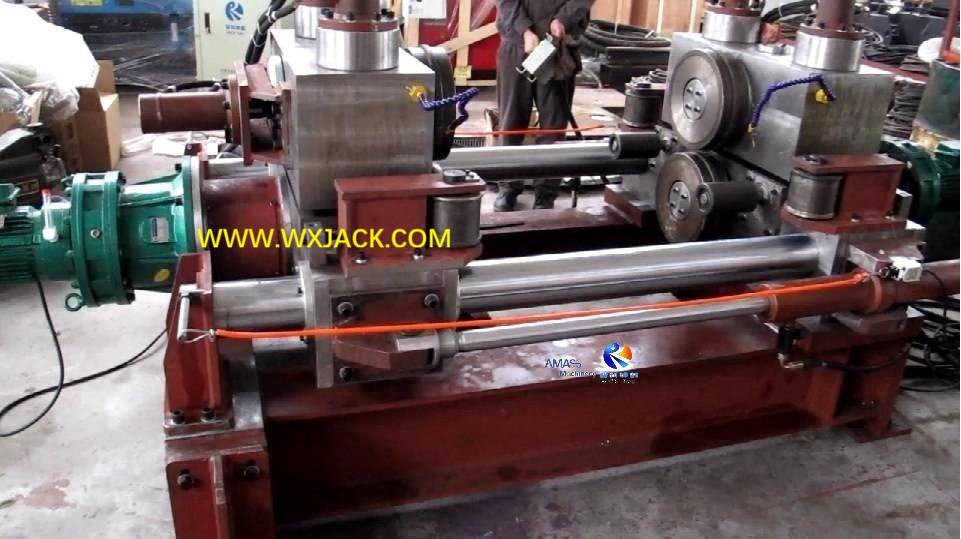

Валидация движения закругляющего роликового станка станка для закругления кромок полосы RH1000 на предприятии Wuxi JACK

Технические параметры станка для закругления и обрезки кромок широких листов

Ниже приведены технические характеристики станков для закругления и обрезки кромок стандартных моделей RH1500, RH2000 и RH3000:

Ввод в эксплуатацию более широкой машины для закругления и обрезки кромок пластин

Ввод в эксплуатацию машины для скругления и обрезки кромок широких листов RH3000/ RH2000/ RH1500 на объекте заказчика включает два основных этапа:

1. Установка станка для закругления и обрезки кромок широких пластин:

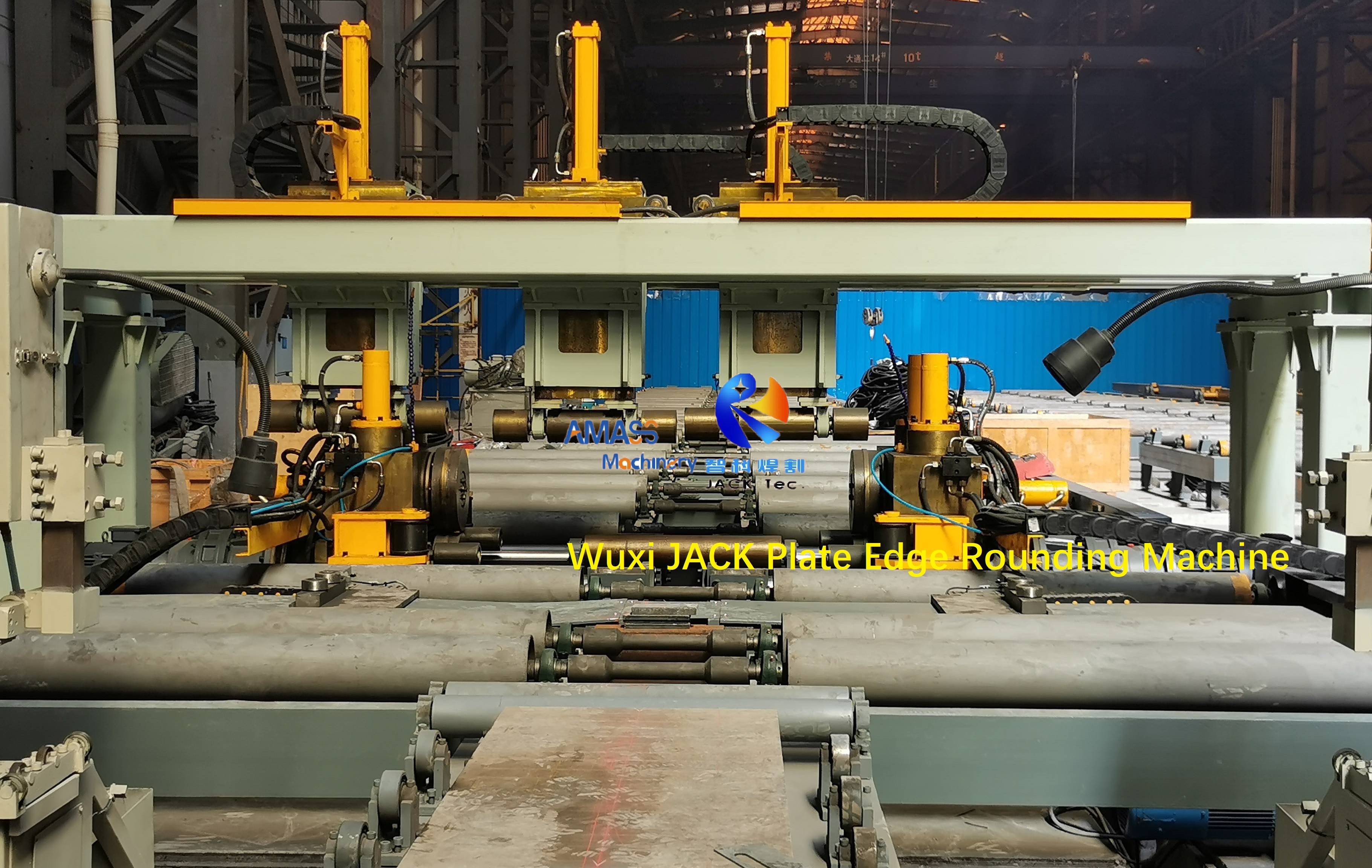

Рис.1 Станок для скругления кромок

Пожалуйста, проверьте фото выше.В отличие от станков для скругления кромок полос RH1000 и RH800, для установки станков для скругления кромок широких листов моделей RH1500 и выше необходимо заранее подготовить фундамент;
1) Сначала делается яма в полу для основной рамы и конвейера станка для закругления кромок листа.Здесь критической контрольной точкой является высота готовой поверхности конвейеров и закругления: она должна иметь ту же высоту, что и оставшаяся рабочая высота производственной линии, чтобы в течение всего производственного процесса на линии, включая сам станок для закругления кромок, рабочие части не нужно поднимать и опускать в процессе, что гарантирует высочайшую производительность и качество станка для скругления и обрезки кромок;

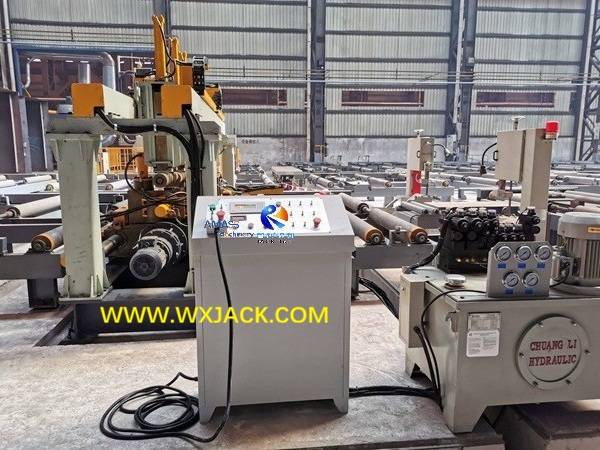

2) Во-вторых, разумное расположение всех функциональных блоков станка для скругления кромок, включая панель управления, гидравлическую насосную станцию, а также прокладку кабелей, масляных и газовых труб, используя преимущества кабельных мостов и балок, во всей рабочей зоне кромкообрезного станка;
3) У нас есть эта тема в продукте станка для скругления и обрезки кромок RH1500.;

2. Ежедневная работа станка для закругления и обрезки кромок широких листов:


Рис. 2 Станок для скругления кромок IMG_3299

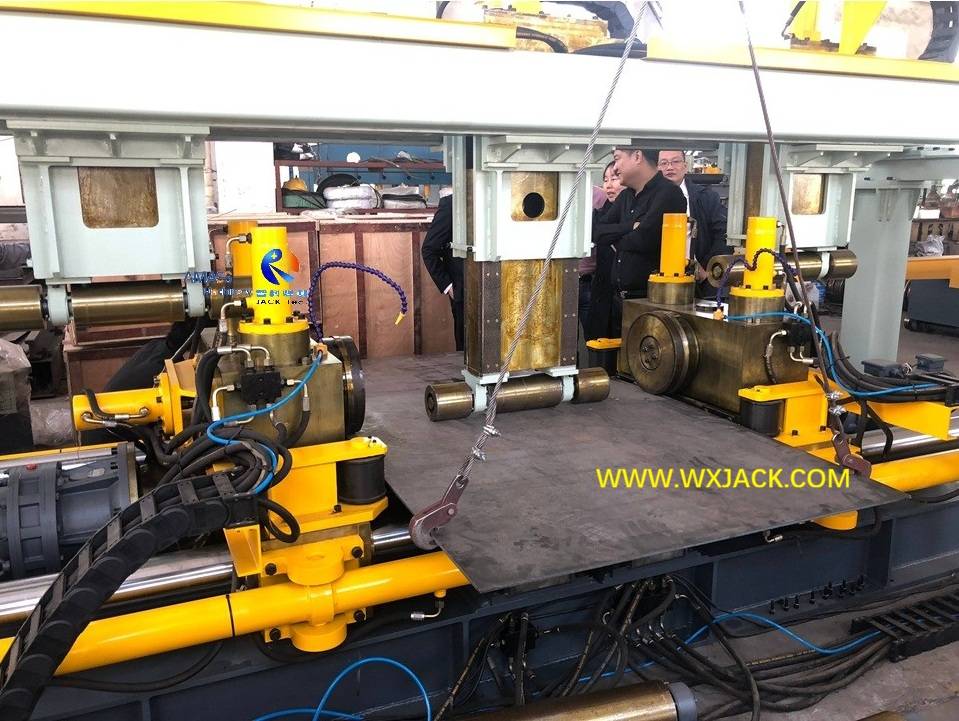

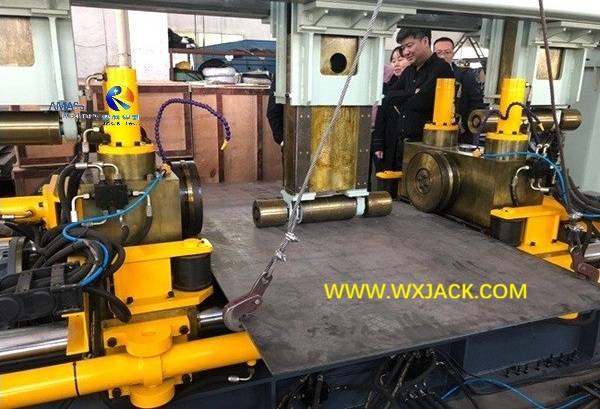

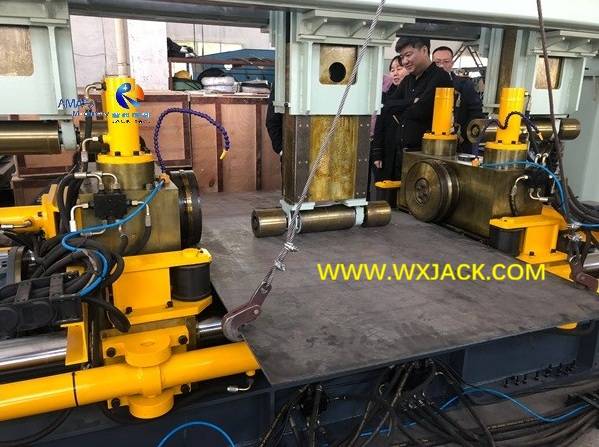

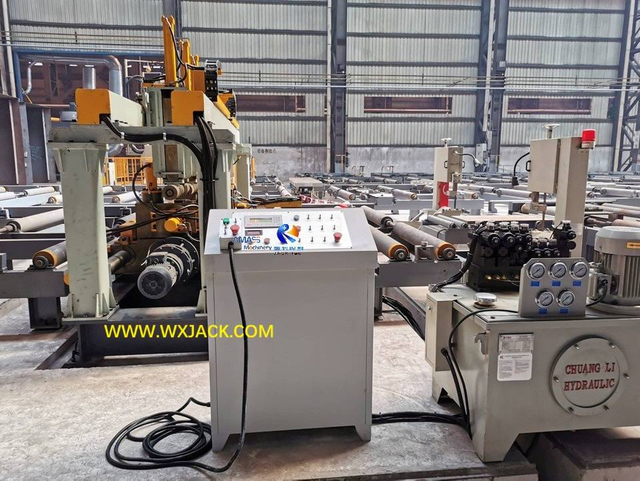

На фотографии выше запечатлен момент приемки станка для обрезки торцевых пластин RH3000 заказчиком на предприятии Wuxi JACK.Он ярко отражает рабочий момент станка для округления кромок.Важнейшие этапы ежедневной работы станка для скругления кромок перечислены ниже:

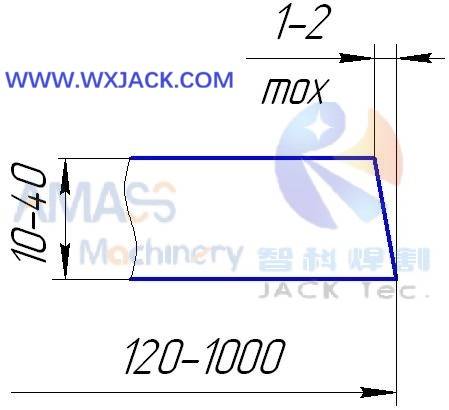

1) Подтвердите наклонную сторону рабочих деталей, которые будут обрабатываться на станке для скругления и обрезки кромок серии RH;
Рис.3 Станок для скругления кромок
2) Поднимите стальной лист в машину для скругления кромок;

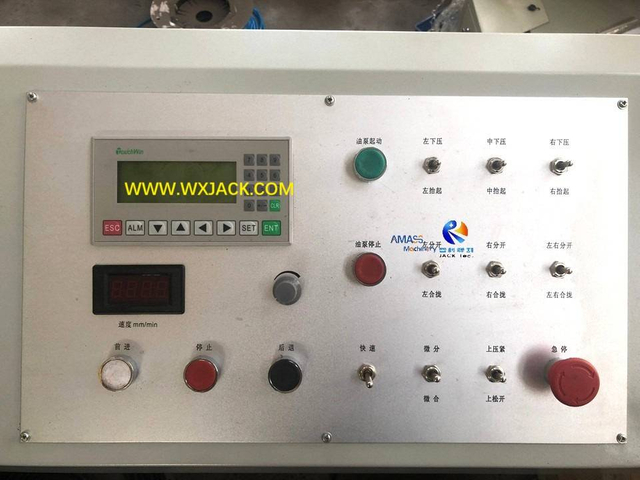

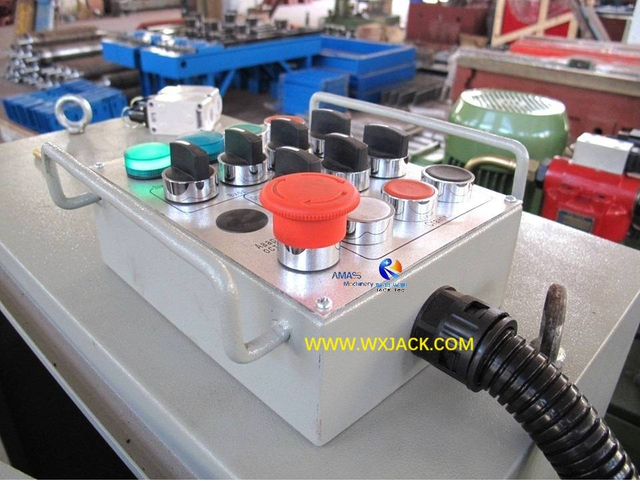

3) Отрегулируйте положение 4 частей закругляющих роликов в горизонтальном и вертикальном направлении, управляя панелью и подвеской станка для обрезки торцевых пластин;

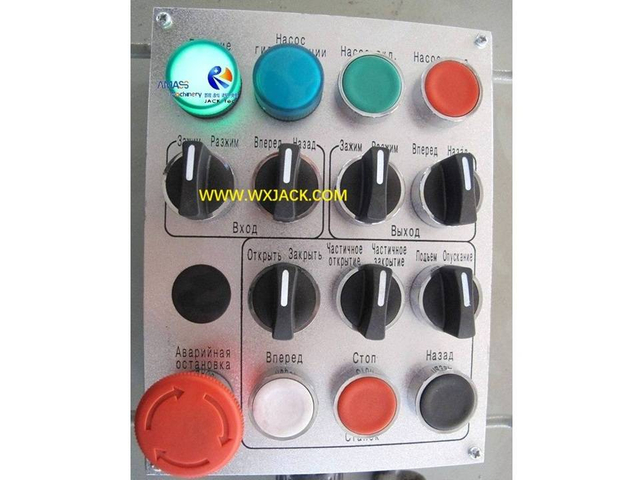

4) Введите параметры управления процессом станка для округления кромок в человеко-машинный интерфейс электрической системы управления станком:

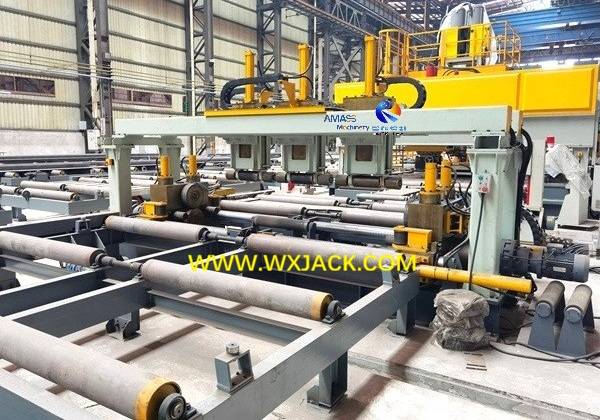

Рис.6 Станок для скругления кромок

Применение и сопутствующее оборудование машины для закругления и обрезки кромок широких листов

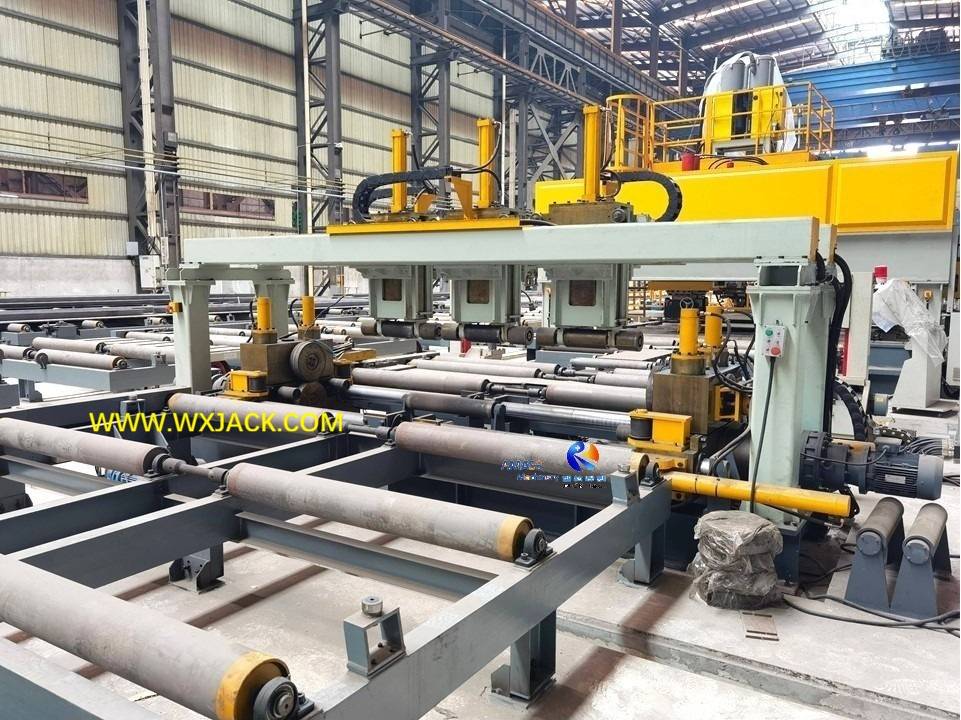

1. Машина для обрезки торцевых пластин RH3000, RH2000 и RH1500 является основным и необходимым оборудованием в отраслях промышленности и крупномасштабных проектах, которые работают в море, реке, озере… Например, судостроение, портовое оборудование, строительство моста через море, морская буровая платформа;2. Этот станок для скругления и обрезки кромок большой ширины обычно применяется в высокопроизводительных линиях
готовый продукт большого размера, например, линия для производства ;

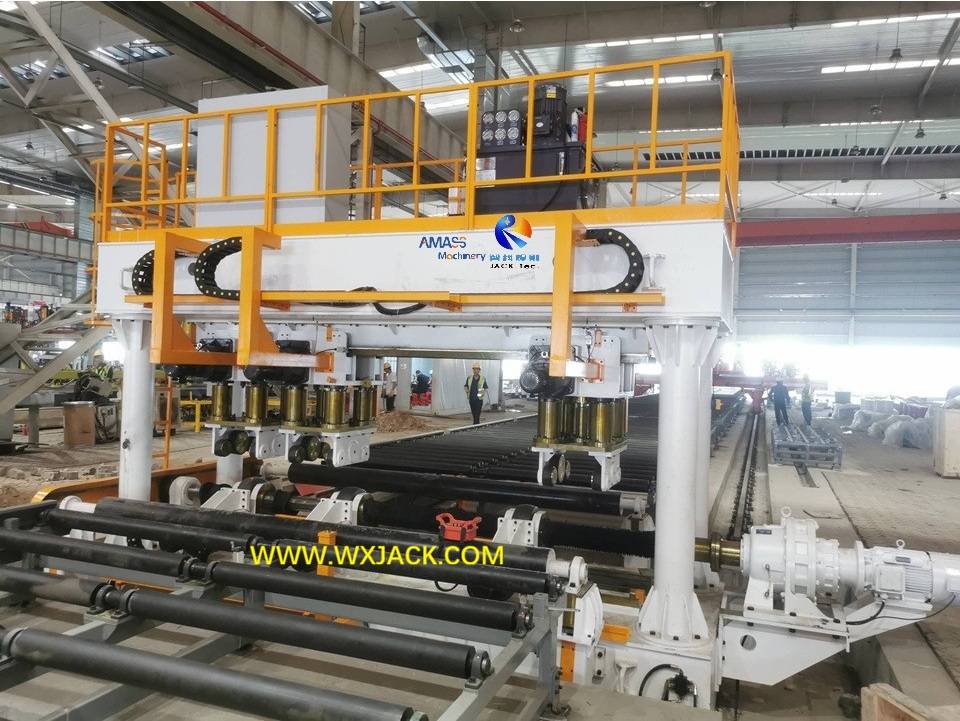

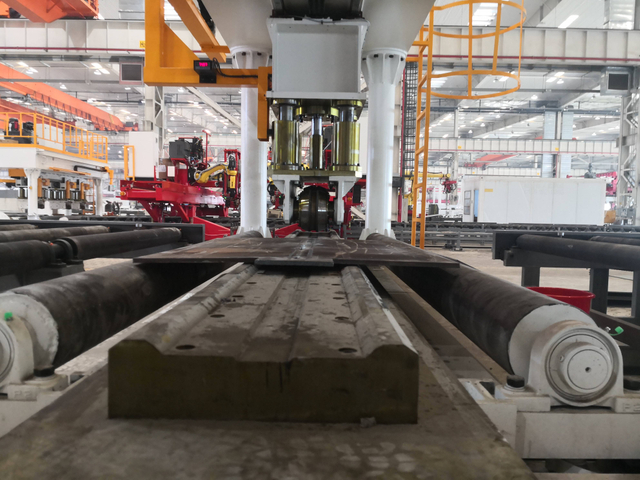

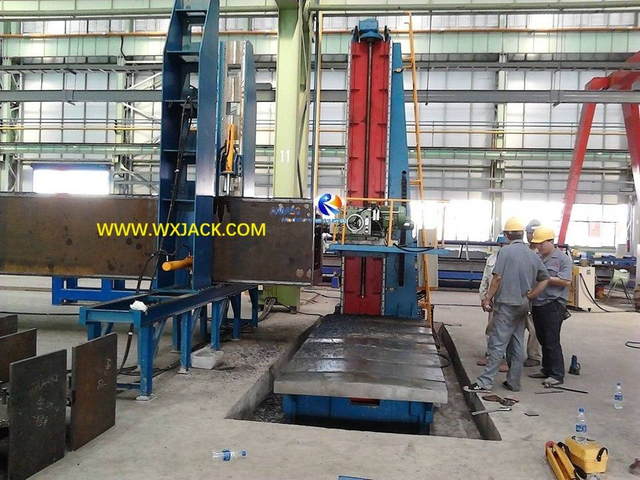

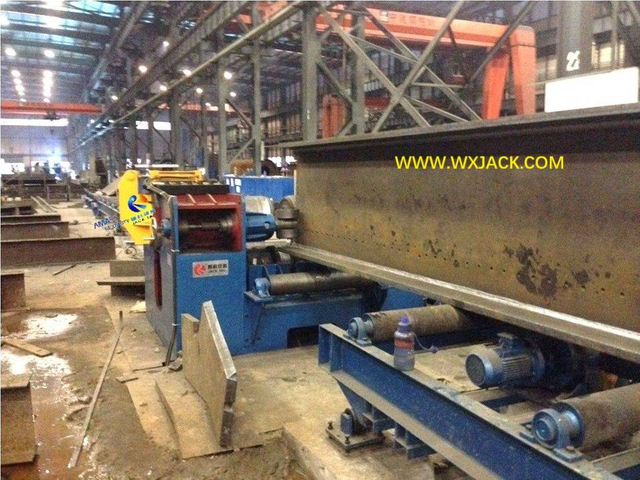

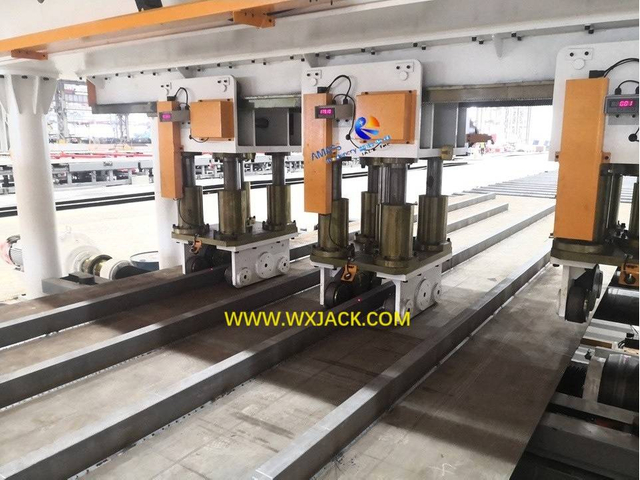

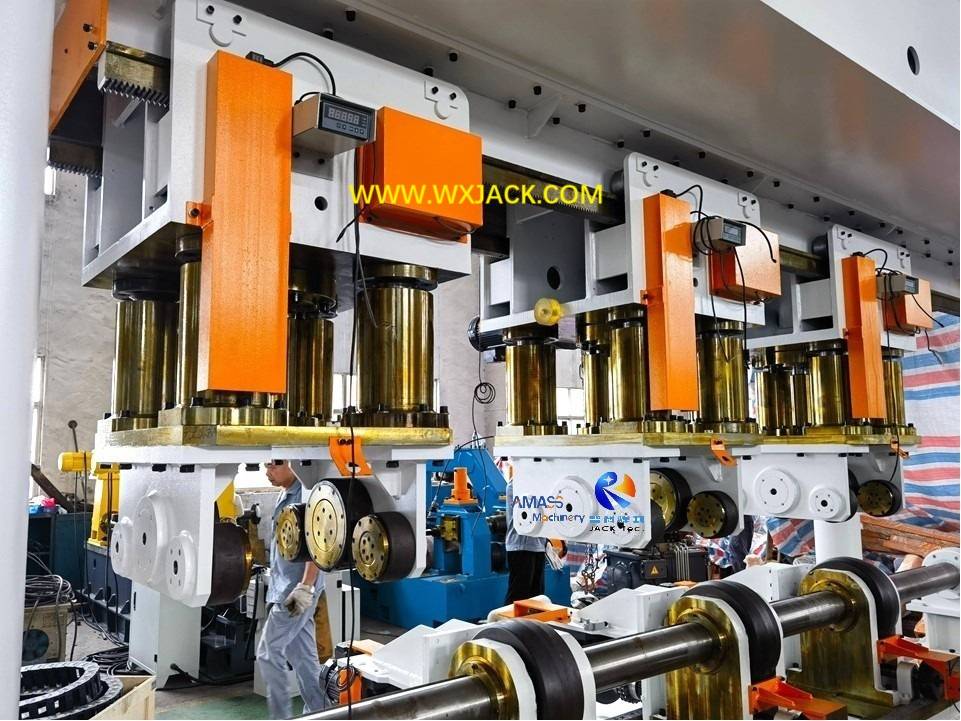

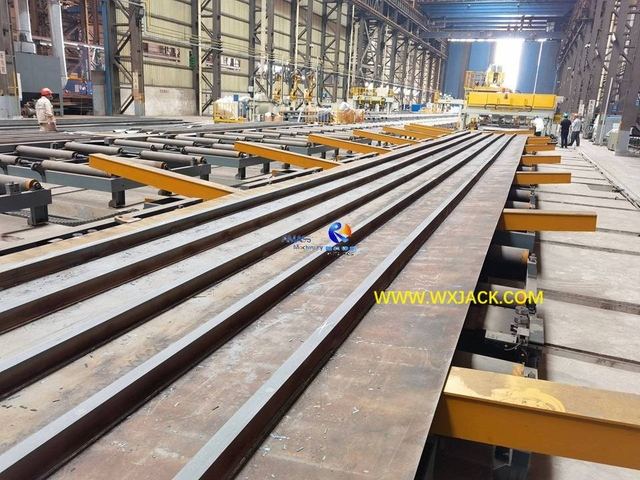

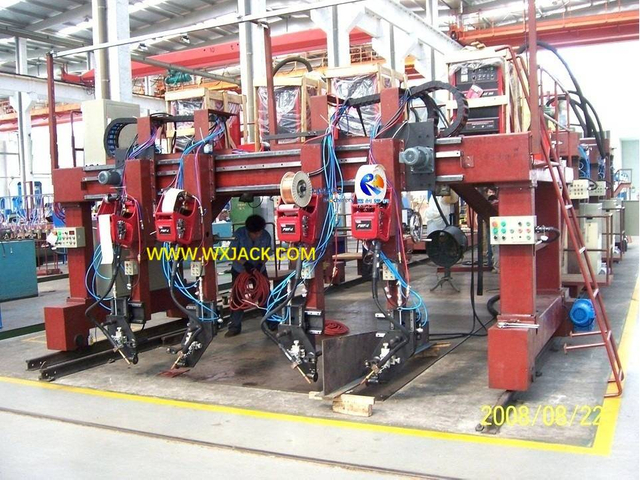

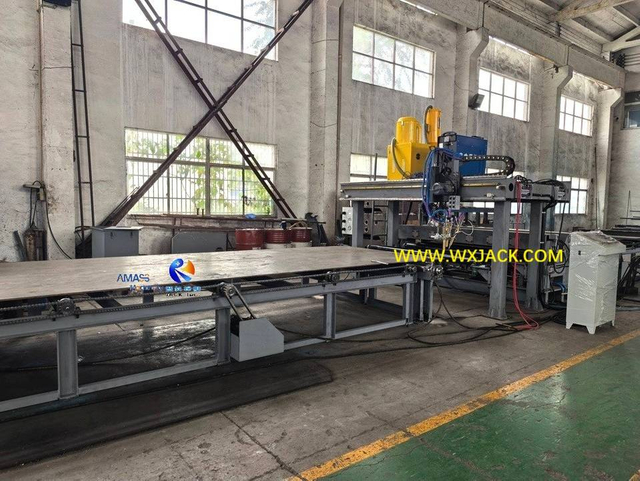

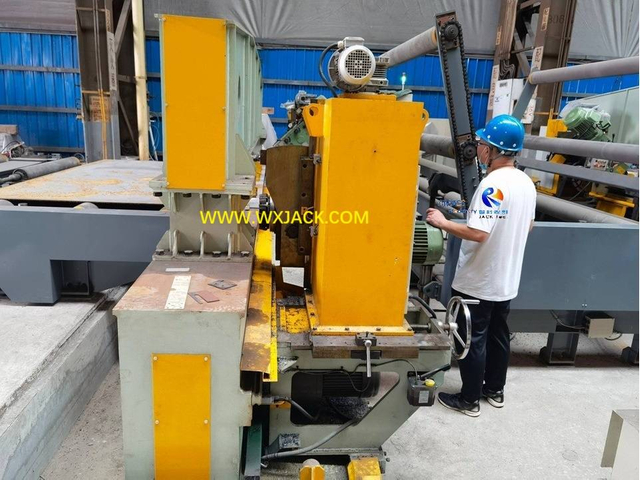

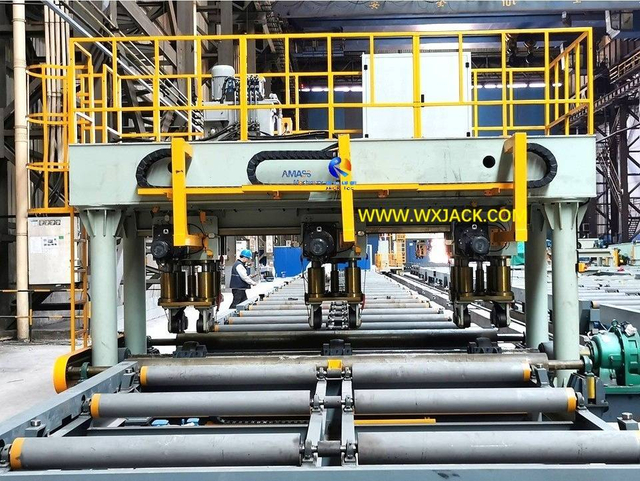

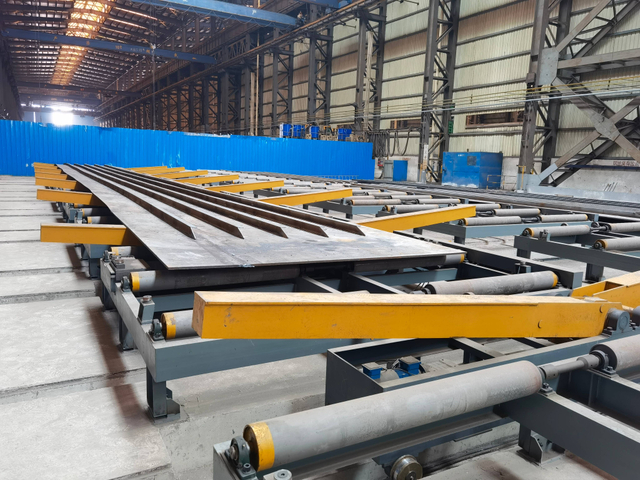

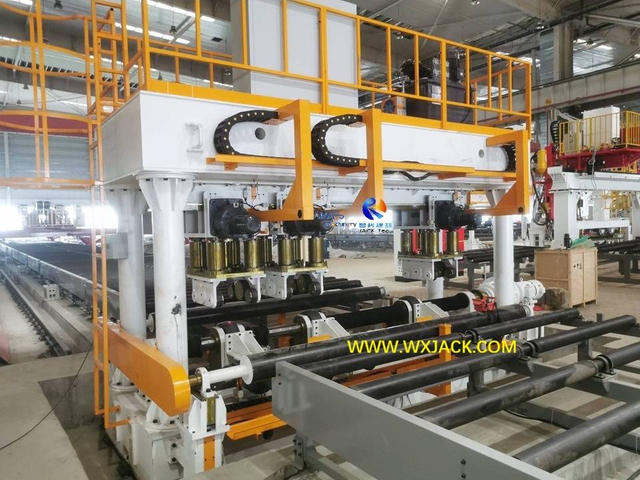

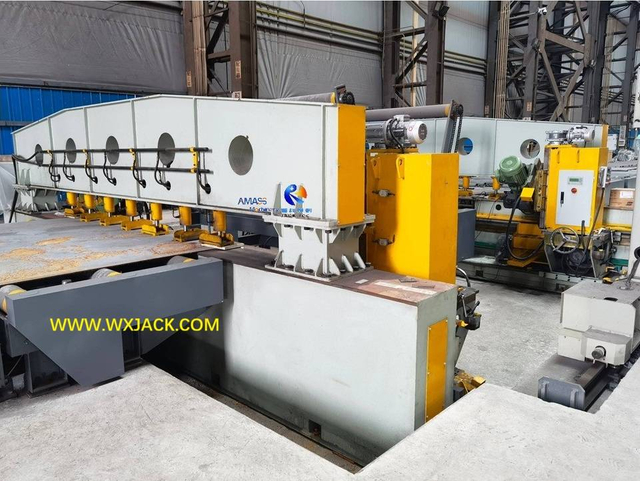

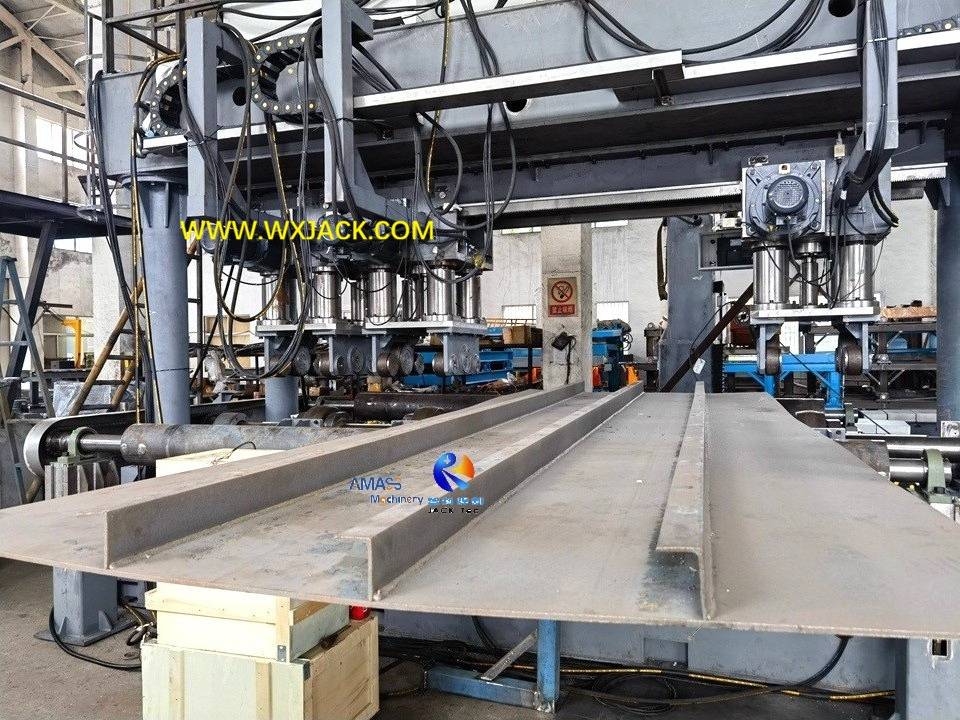

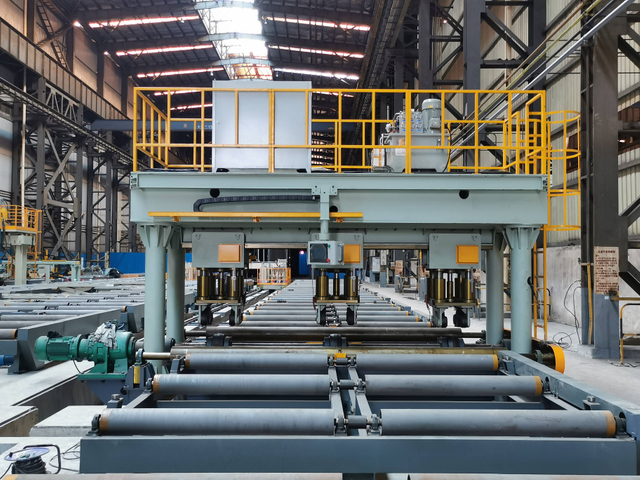

коробчатых балок. 3. Подключенное оборудование к станку для скругления кромок включает, помимо прочего: TAKT , производящих серии J, Машина для стыковой Машина для выпрямления элементов пластины жесткости серии MP, сварки пластин серии DX Фрезерный станок для торцевой поверхности балки и т. Д.
