Станок для плазменной резки стальных труб с ЧПУ Wuxi JACK

A. Тема этой страницы: Станок для плазменной резки стальных труб с ЧПУ Wuxi JACK:

1. Темы, посвященные станку для плазменной резки стальных труб с ЧПУ:

На этой странице представлен краткий и подробный обзор станка для кислородно-топливной и плазменной резки стальных труб с ЧПУ серии Wuxi JACK CNC-CP в виде графической демонстрации и текстов, охватывающих следующие темы:
1) Объем модели, охватывающий размер трубы и режим управления;
2) Функция и основные характеристики;
3) Принцип и ось управления ЧПУ для станка для резки стальных труб с ЧПУ плазменным пламенем;
4) Специально разработанное современное программное обеспечение управления;
5) Новейший технологический резак;
6) 2 типа крепления заготовки в зависимости от размера трубы;
7) Удобная для пользователя операция по резке труб с ЧПУ;
8) Несколько вариантов моделей станка для резки стальных труб с ЧПУ Wuxi JACK;
9) Широкое применение и широкая клиентская база станка для плазменной и плазменной резки стальных труб Wuxi JACK с ЧПУ;

2. Эта страница о станке для плазменной резки стальных труб с ЧПУ Wuxi JACK:

Содержит 3 основных раздела, как показано ниже:
1) Слайды с краткими сведениями об основных технических характеристиках, преимуществах и применении машины;

2) Техническое введение в станок для резки стальных труб с ЧПУ Wuxi JACK:

Ниже рассматриваются следующие темы:
a) Повышение производительности и гарантия точности при резке труб благодаря станку с ЧПУ;
б) Промышленный контроллер с ЧПУ, аппаратное обеспечение основного блока управления и электрическая система управления машиной;
в) Работа на станке для резки стальных труб с ЧПУ;
г) предварительное состояние заготовок труб;
д) механическая система машины;
е) специализированное программное обеспечение;
3) Wuxi JACK другие станки с ЧПУ: станок плазменной резки с ЧПУ и фрезерный станок для торцевой поверхности стальной конструкции с ЧПУ;
3. Наша цель состоит в том, чтобы, просматривая эту веб-страницу, клиенты и все, кто интересуется этим станком для резки стальных труб с ЧПУ, могли получить общее представление об этом популярном и превосходном продукте Wuxi JACK;
4. Страница с видео о станке для плазменной резки стальных труб с ЧПУ Wuxi JACK.

B. Общее введение и технический обзор станка для плазменной резки стальных труб с ЧПУ Wuxi JACK:

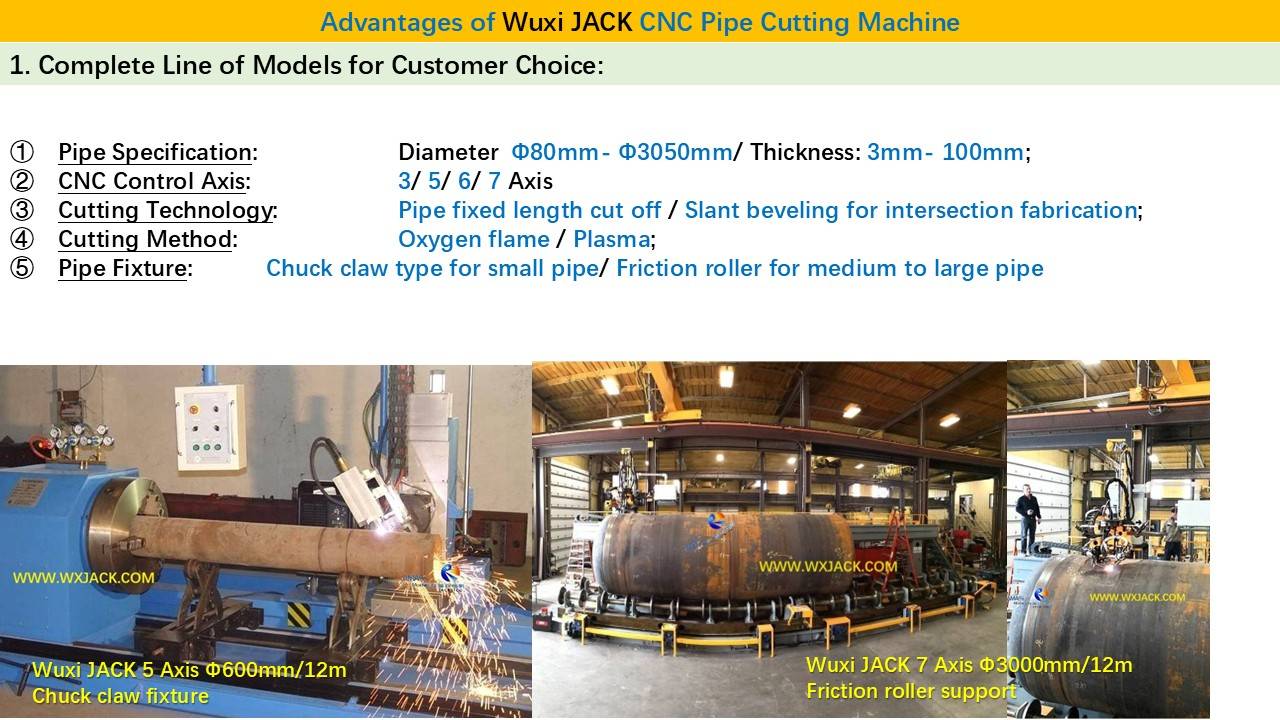

Слайды 1 : Полная линия и основные характеристики станка для резки стальных труб с ЧПУ Wuxi JACK:

На этой странице слайдов представлено одностраничное описание функций машины Wuxi JACK:

1. Модели станков для резки стальных труб с ЧПУ Wuxi JACK:

У нас есть серия моделей (CNC-CP600/ CNC-CP1400/ CNC-CP2000/ CNC-CP2500/ CNC-CP3000...), подходящих для самых разных труб:
1) Диаметр от Φ80 мм до Φ3050 мм;
2) Толщина стенки трубы может составлять от 3 мм до 100 мм;
3) Длина от 1 метра до 12 метров;
4) Материал: углеродистая сталь, нержавеющая сталь;



2. Ось управления с ЧПУ в станке для резки стальных труб с ЧПУ Wuxi JACK:

1) В соответствии с требованиями заказчика по функциям и диаметру трубы, имеется 4 варианта / 3 / 5/ 67 осей на выбор;
2) Модель с 3-мя осями управления с ЧПУ предназначена для обрезки прямой кромки труб малого и среднего диаметра, обычно от 48 до 600 мм, толщиной максимум от 3 до 6 мм;
3) 5, 6, 7 оси управления с ЧПУ. Станок для поперечной резки стальных труб с ЧПУ выполняет более сложные задачи по скосу наклонных кромок;



3. Крепление или опора трубы в станке для резки стальных труб с ЧПУ:

1) В зависимости от диаметра труб у нас есть трехкулачковый кулачковый патрон для зажима небольших труб диаметром от 80 мм до 600 мм;
2) И фрикционный ролик для укладки труб большого диаметра в диапазоне от 600 до 3050 мм;



4. Тепловые газовые режущие материалы, используемые на станке для резки стальных труб с ЧПУ:

1) Клиент может выбрать плазму для резки труб малой и средней толщины,
2) Пламя для резки труб большой толщины;
3) Или сочетание в одном комплекте машины.

1 станок для резки труб с ЧПУ

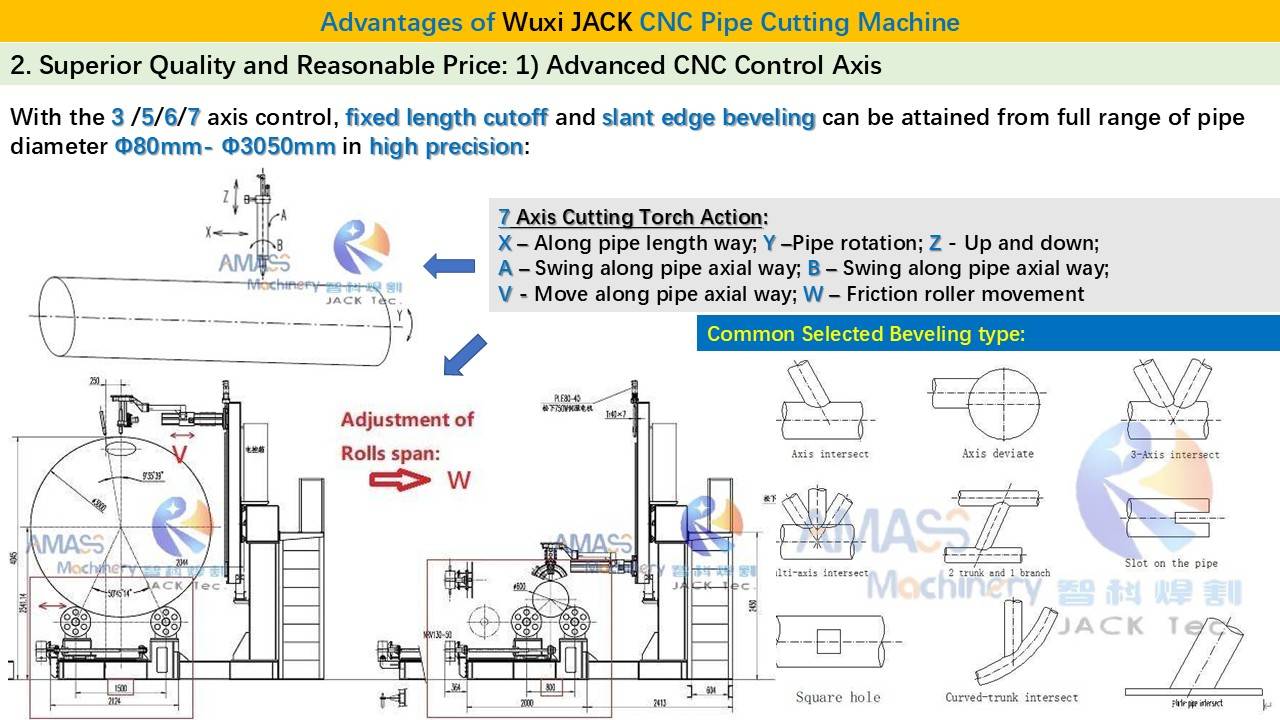

Слайды 2 : Сложная ось управления с ЧПУ на станке для резки стальных труб с ЧПУ Wuxi JACK:

На этой странице слайдов представлена ​​четкая иллюстрация оси управления, используемой в станке для резки стальных труб с ЧПУ Wuxi JACK. Что касается оси управления, существует 3 степени конфигурации оси управления: от простой до сложной:


1. 3-осевой станок для плазменной резки стальных труб с ЧПУ:



1) Значение и функция соответствующей оси XYZ перечислены ниже на этой , странице , слайдов ;
2) Применение: Эти 3 оси позволяют резать трубы на заданную длину с прямой кромкой;



2. 5-осевой станок для плазменной резки стальных труб с ЧПУ:

1) На основе оси XYZ , , , добавляя ось AB , , 5-осевой станок с ЧПУ приобретает возможность снятия фасок по наклонной кромке на краях труб и внутренних отверстиях ;
2) Применение: 5-ось применяется для труб в диапазоне диаметров от малого до среднего (от 600 мм до 2000 мм);

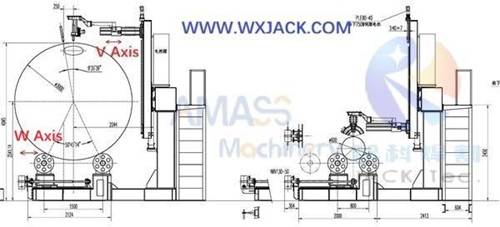

3. 6, 7-осевой станок для плазменной резки стальных труб с ЧПУ:

1) Формирование 6 и 7 осей: на основе 5-осевой оси X , Y , X , A , B с добавлением оси V получается 6-осевая модель машины; Кроме того, при добавлении оси W она превращается в 7 осей. ;
2) 6 и 7 оси относятся к большой модели станка для поперечной резки стальных труб с ЧПУ, применимой для резки труб большого диаметра: от Φ2000 мм до Φ3050 мм;
3) Целью добавления осей V и W является то , что с увеличением диаметра трубы резак и фрикционные ролики должны иметь функцию перемещения для выполнения задач по снятию фасок на больших трубах.

2. Станок для резки труб с ЧПУ

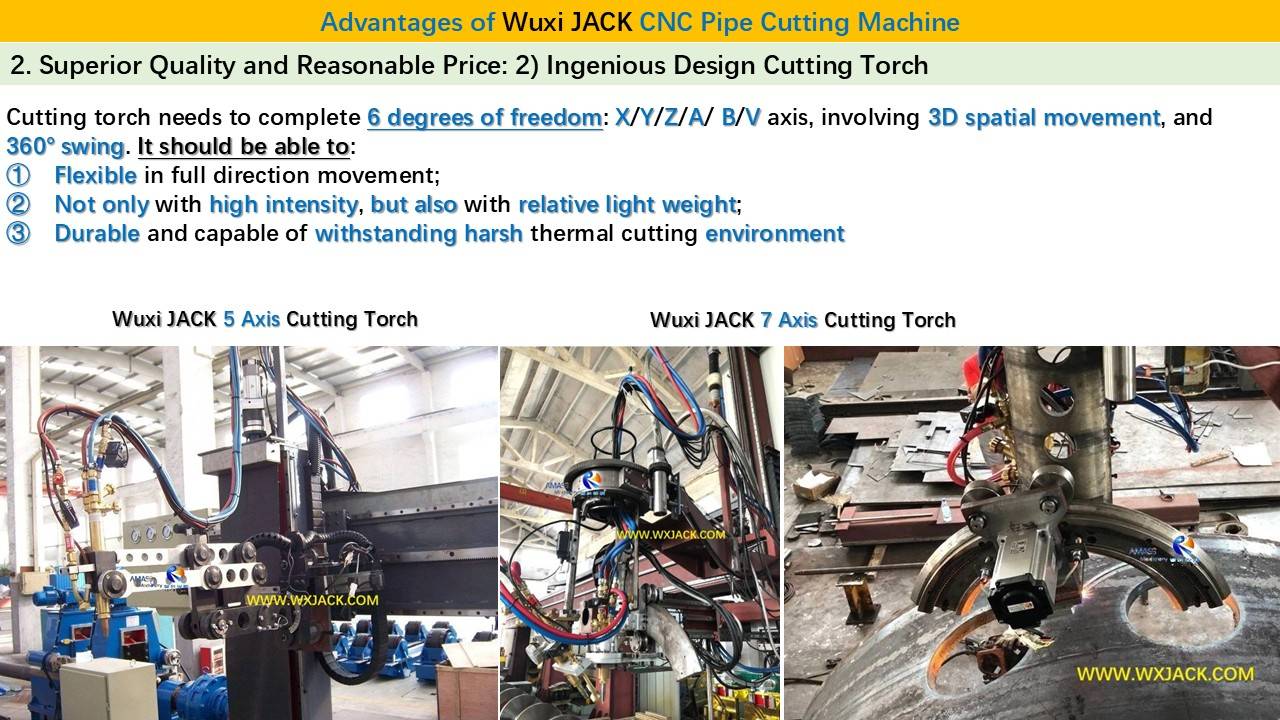

Слайды 3 : Гениальная конструкция и качество изготовления резака станка для резки стальных труб с ЧПУ Wuxi JACK:

На этой странице слайдов рассказывается о превосходном резаке станка с ЧПУ Wuxi JACK:


1. Из 7 осей управления ЧПУ, представленных на предыдущих слайдах, 6 из этих осей предназначены для управления движением резака. По этой причине,

2. Горелка для резки стальных труб с ЧПУ:

Должен соответствовать техническим требованиям, указанным ниже:
1) Гибкий, с множеством соединений, для выполнения рабочих операций во всех направлениях при резке труб и снятии фасок;
2) Высокопрочная конструкция с легким весом;
3) Прочность и устойчивость к жаре и пыли..

3 Станок для резки труб с ЧПУ

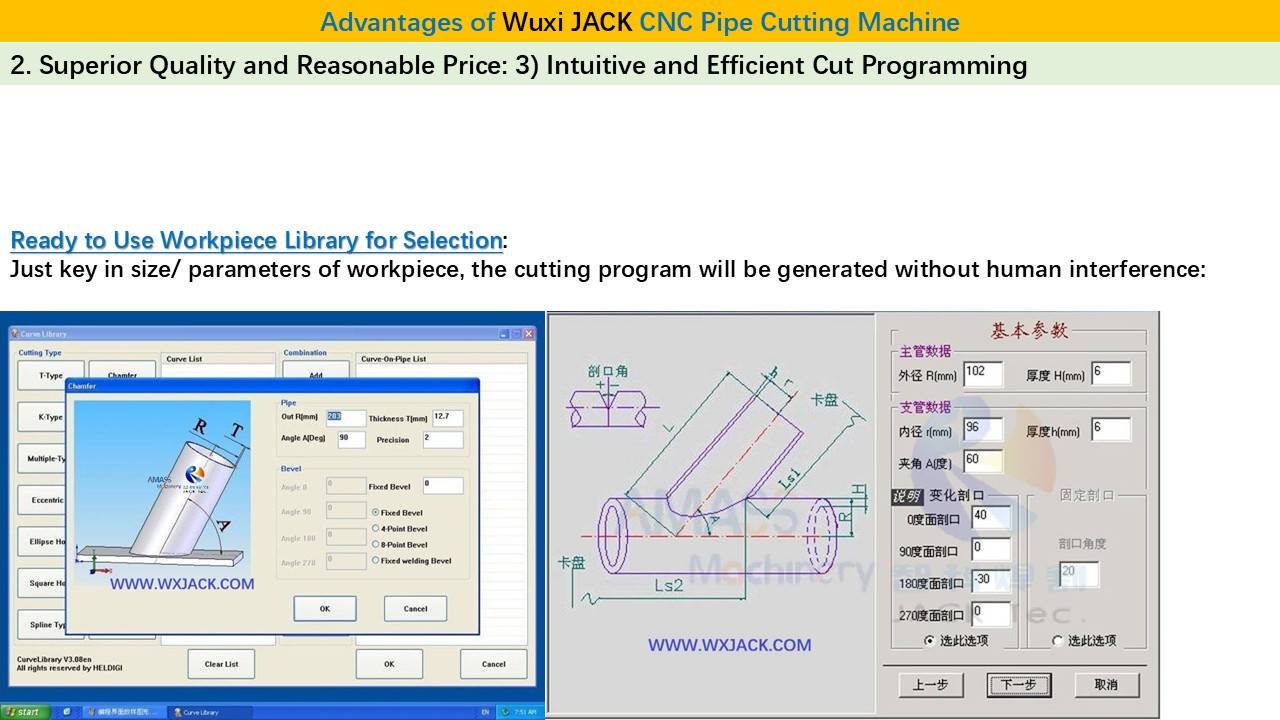

Слайды 4 : Индивидуальная операционная система станка для резки стальных труб с ЧПУ Wuxi JACK:

На этой странице слайдов демонстрируются мощные функции и простота управления с помощью контроллера ЧПУ станка с ЧПУ Wuxi JACK:


1. Контроллер: электрическая система управления нашего станка для поперечной резки стальных труб с ЧПУ осуществляется с помощью специально разработанного компьютера промышленного уровня. Его операционная система программного обеспечения разрабатывается совместно тремя ведущими китайскими технологическими университетами и командой инженеров Wuxi JACK в течение более 1 года;
2. Программа резки. Как показано на снимке экрана, вставленном на эту страницу слайдов, сложная программа резки при резке труб с ЧПУ генерируется автоматически, без вмешательства человека;
3. Простое управление: оператор просто вводит размеры трубы заготовки с помощью интерфейса управляющего программного обеспечения. Это гарантирует точность программы резки труб.

4. Станок для резки труб с ЧПУ

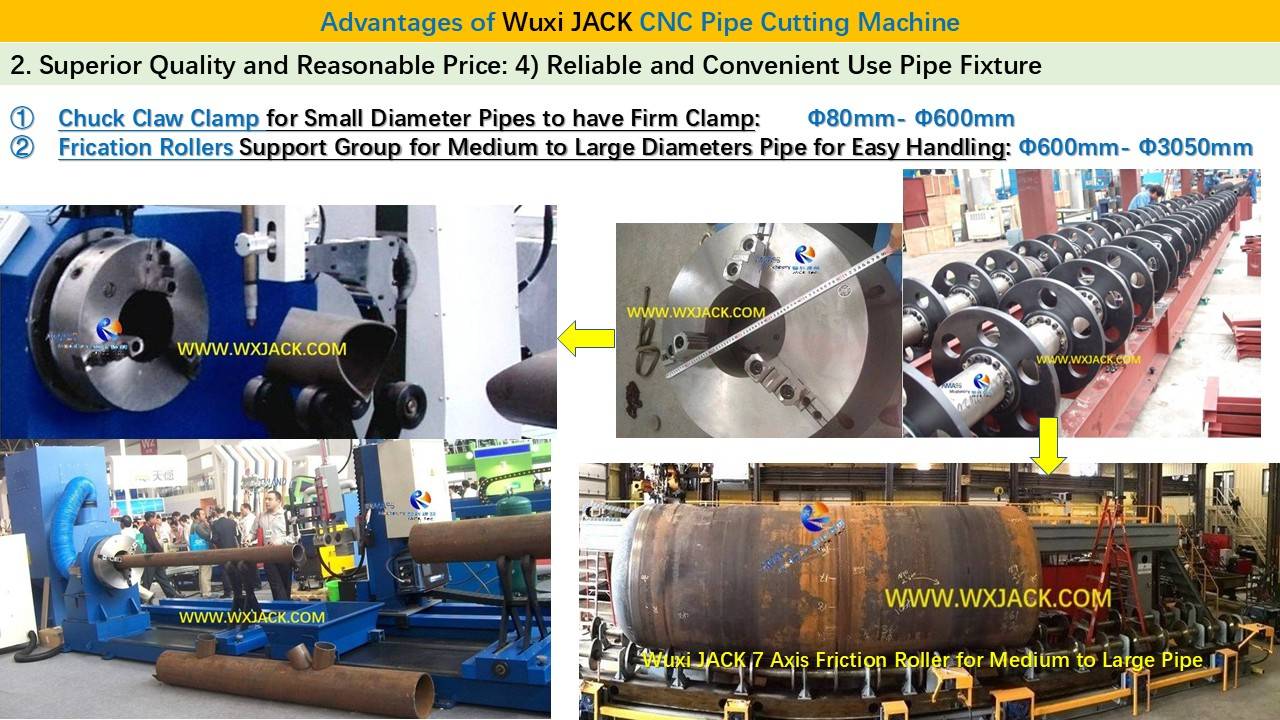

Слайды 5 : Надежное крепление для труб станка для резки стальных труб с ЧПУ Wuxi JACK:

На этой странице слайдов показаны крепления заготовок станка с ЧПУ Wuxi JACK:


1. 3 фотографии слева: для небольших труб диаметром от 80 мм до 600 мм и небольшого веса, которые подходят для зажима и удержания при вращении, необходимо использовать трехкулачковый патрон для надежного зажима этих небольших труб;
2. Правые 2 фотографии: Для средних и больших труб диаметром от 600 мм до 3050 мм из-за их большого размера и большого веса, которые не имеют явления раскачивания и их трудно надежно зажать для вращения, в большой модели станка для резки стальных труб с ЧПУ для укладки труб используются фрикционные ролики. В таких условиях вращение больших и тяжелых труб не является часто применяемым движением из-за его сложности и недостаточной надежности.

5. Станок для резки труб с ЧПУ

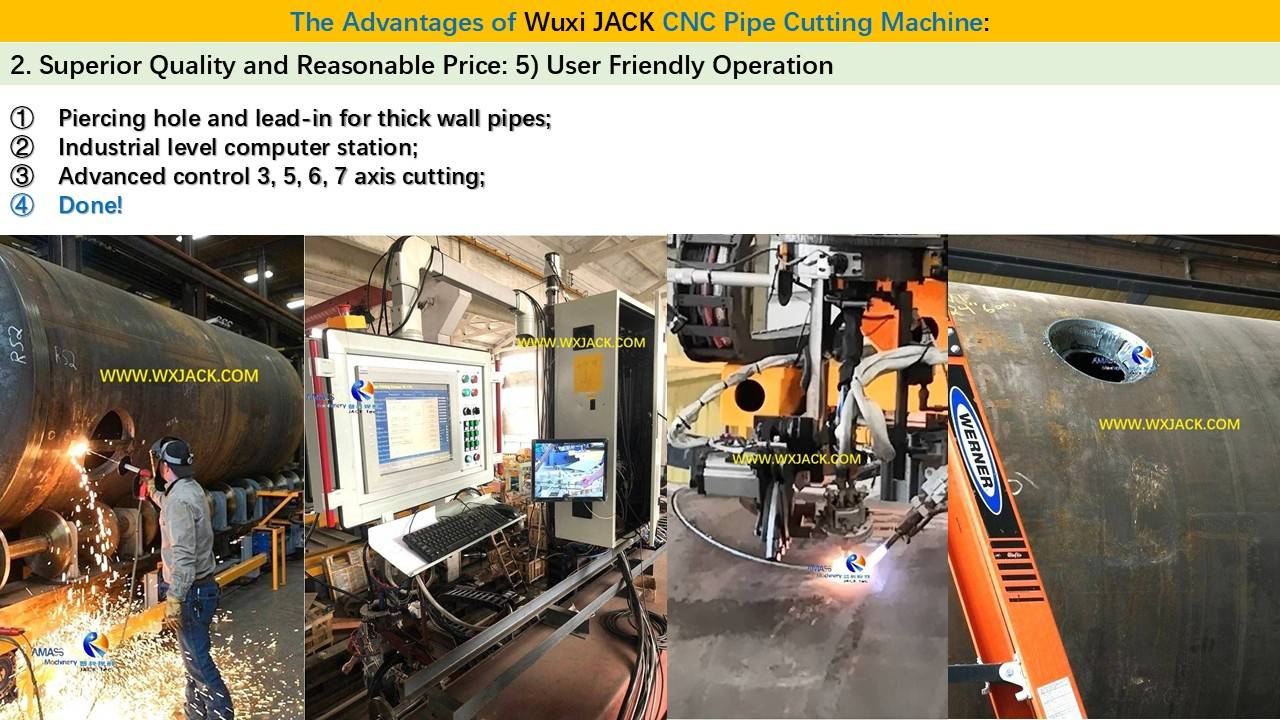

Слайды 6 : Удобная для пользователя работа на станке для резки труб с ЧПУ Wuxi JACK:

На этой странице слайдов показано удобное и простое управление станком с ЧПУ Wuxi JACK:


1. Фото 1: Для резки труб большой толщины , которая находится в диапазоне от 50 мм до 100 мм, необходимо заранее проделать небольшое отверстие для линии ввода разреза с целью надежного начала кромки при официальной резке;
2. Фото 2: Операционная станция нависающего типа (небольшой промышленный компьютер и монитор, поскольку прямой доступ к точке резки затруднен) для станка для поперечной резки стальных труб с ЧПУ большой модели Wuxi JACK ( от CNC-CP2000 до CNC-CP3000 ); Для станков малых и средних моделей ( от CNC-CP600 до CNC-CP1400 ) рабочая станция представляет собой большой промышленный компьютер напольного типа без монитора, поскольку можно легко проверить точку резки;

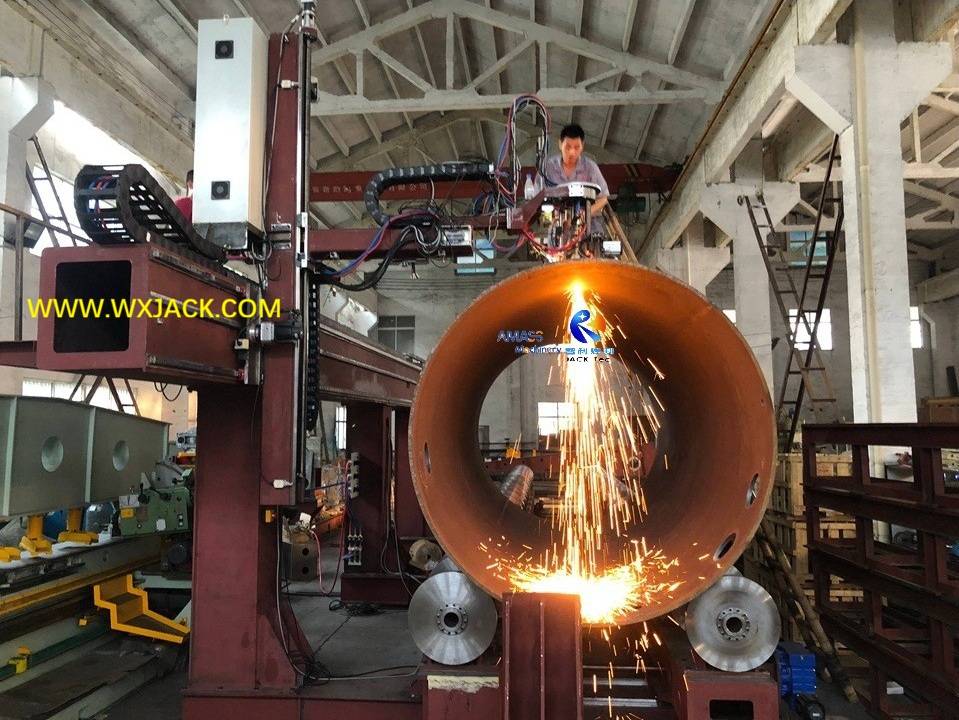

3. Фото 3: Режущий момент и деликатный механизм резака 7-осевого большого станка для резки стальных труб с ЧПУ Wuxi JACK на большой трубе диаметром 3000 мм и толщиной стенки 100 мм;
4. Фото 4: Готовая труба большого диаметра Φ3000 мм и толщиной 80 мм , изготовленная на 7-осном станке Wuxi JACK.

6. Станок для резки труб с ЧПУ

Слайды 7 и 8 : Несколько вариантов различных моделей станка для резки стальных труб с ЧПУ Wuxi JACK:

Эти 2 страницы слайдов демонстрируют богатый ассортимент моделей станков с ЧПУ Wuxi JACK:



1. Выбор подходящей модели станка для плазменной резки стальных труб с ЧПУ:

Wuxi JACK производит полный спектр станков для резки стальных труб с ЧПУ серии CNC-CP. Клиенты могут выбрать наиболее подходящий тип в соответствии со следующими спецификациями:
1) Диапазон диаметров труб заготовки;
2) Ожидаемая функция резки труб с ЧПУ: будет ли это просто отрезание прямой кромки и резка отверстий или одновременная скошенная кромка?
3) Диапазон толщины стенки трубы и соответствующих режущих материалов;

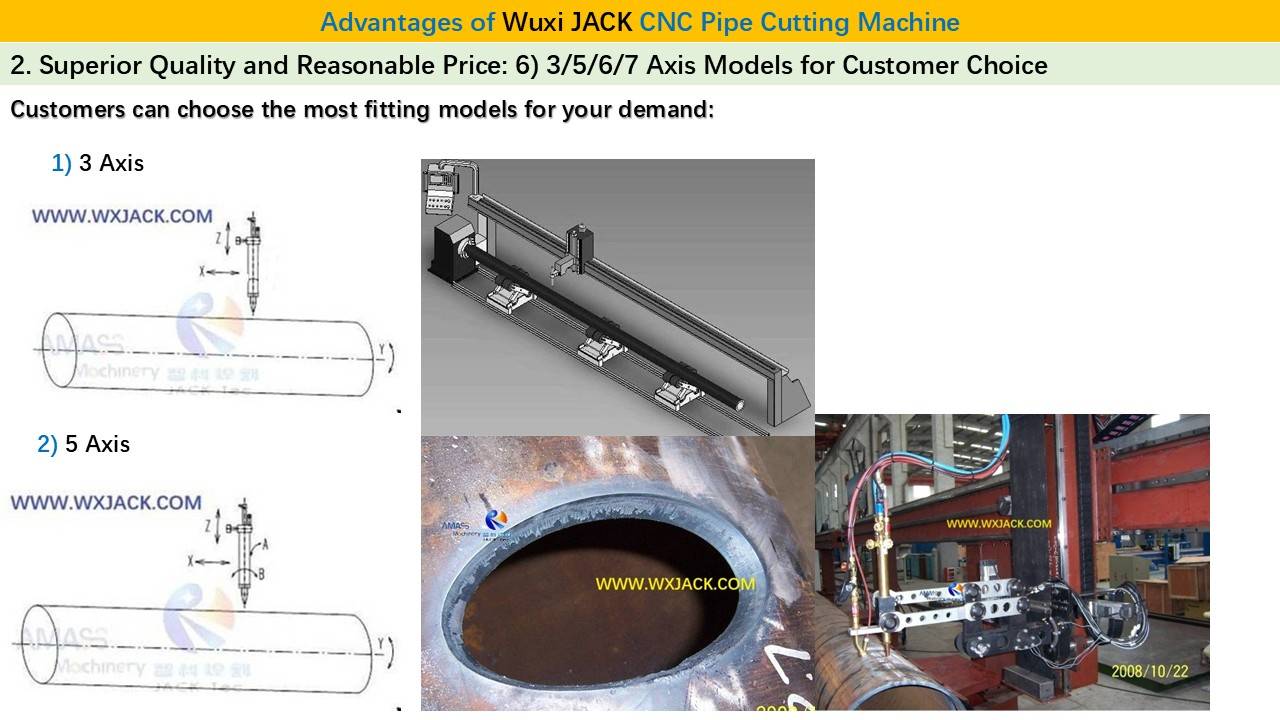

2. Слайды 7 : 3-осевой и 5-осевой станок с ЧПУ малого и среднего размера Wuxi JACK для резки стальных труб:

7. Станок для резки труб с ЧПУ

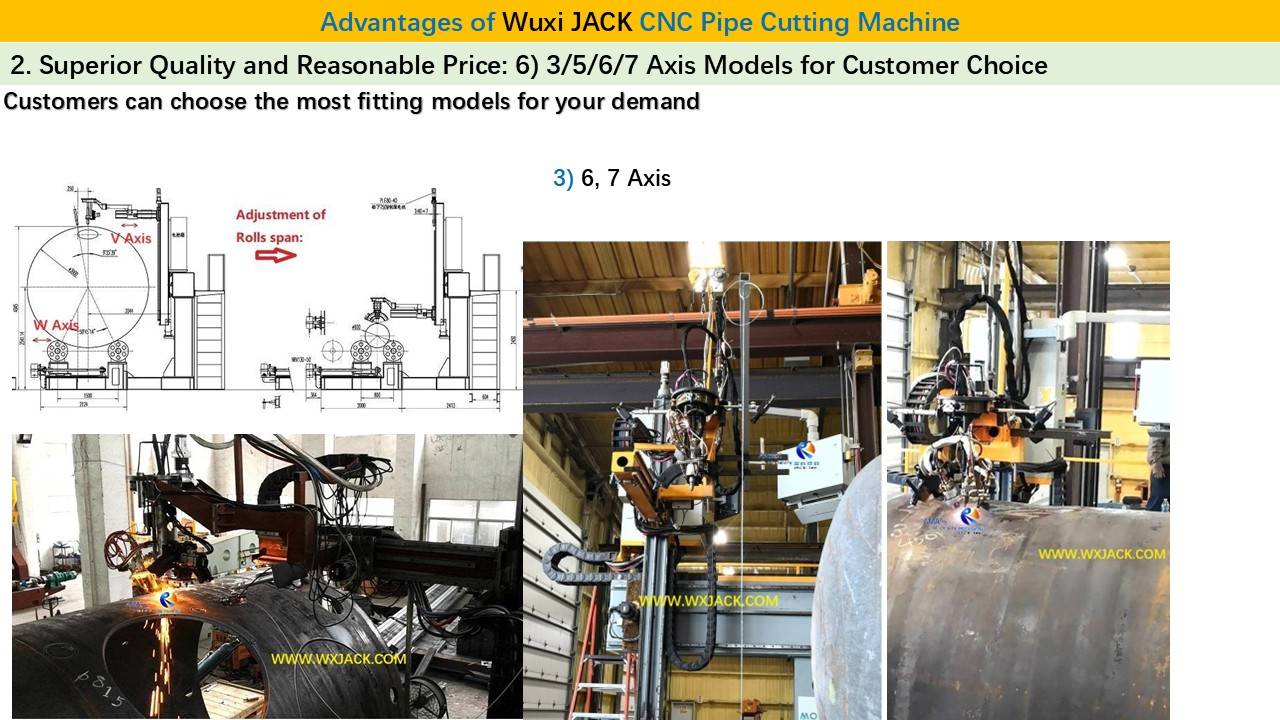

Слайды 8 : 6-осевой и 7-осевой большой станок с ЧПУ для резки стальных труб с ЧПУ Wuxi JACK :

8. Станок для резки труб с ЧПУ

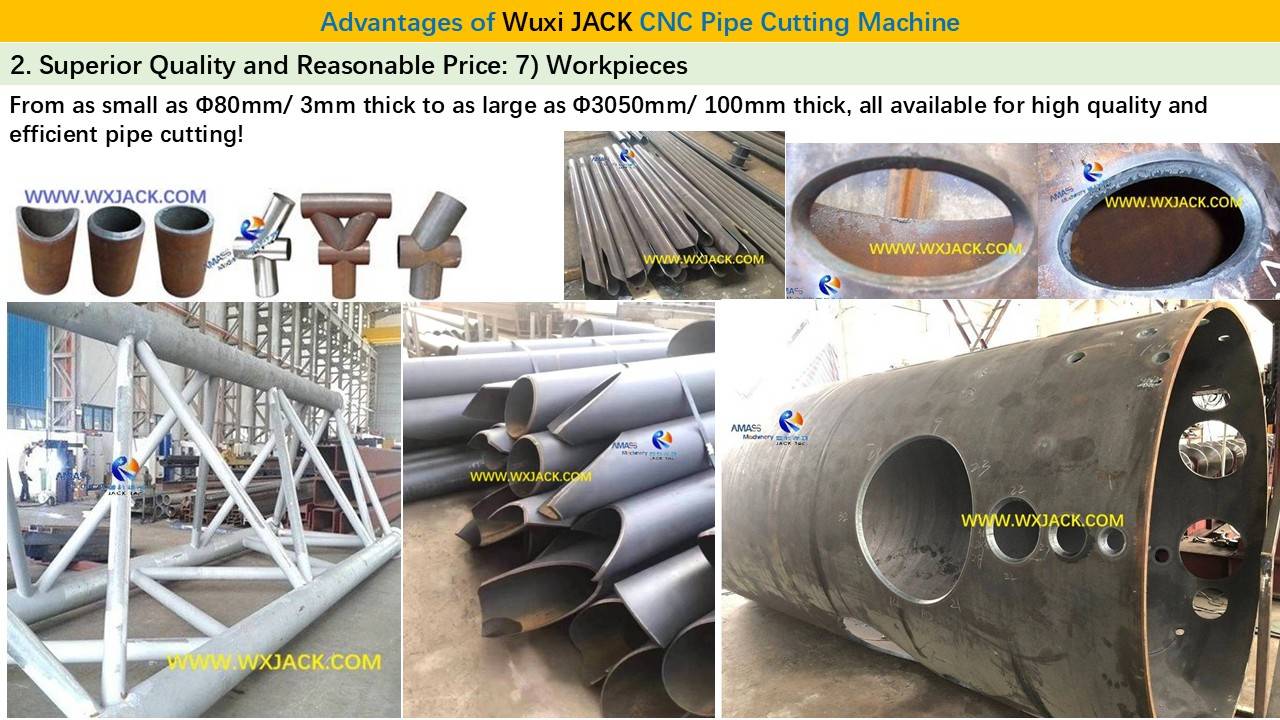

Слайды 9 : Широкий выбор заготовок, доступных для резки на станке для резки стальных труб с ЧПУ Wuxi JACK:

На этой странице слайдов показано широкое применение станка с ЧПУ Wuxi JACK: Разнообразие труб, различающихся по размеру (диаметру и толщине стенки), а также перекрестные соединения, вырезанные на станке:

Как видно из 7 фотографий на этой странице слайдов, машина для поперечной резки стальных труб с ЧПУ серии Wuxi JACK CNC-CP может вырезать широкий спектр металлических труб:
1. От самых маленьких диаметром 80 мм и толщиной 3 мм до самых больших Диаметр Φ3000 мм, толщина 80 мм;
2. Несколько видов фасок и фасок для пересечения, такие как: квадратное отверстие, 2 ствола и 1 ветвь, изогнутый ствол насекомого, прорезь на трубе и т. д.;
3. А также его применение в стальной конструкции пересечения труб, изготовленной из готовых заготовок на станке для резки стальных труб с ЧПУ.

9. Станок для резки труб с ЧПУ

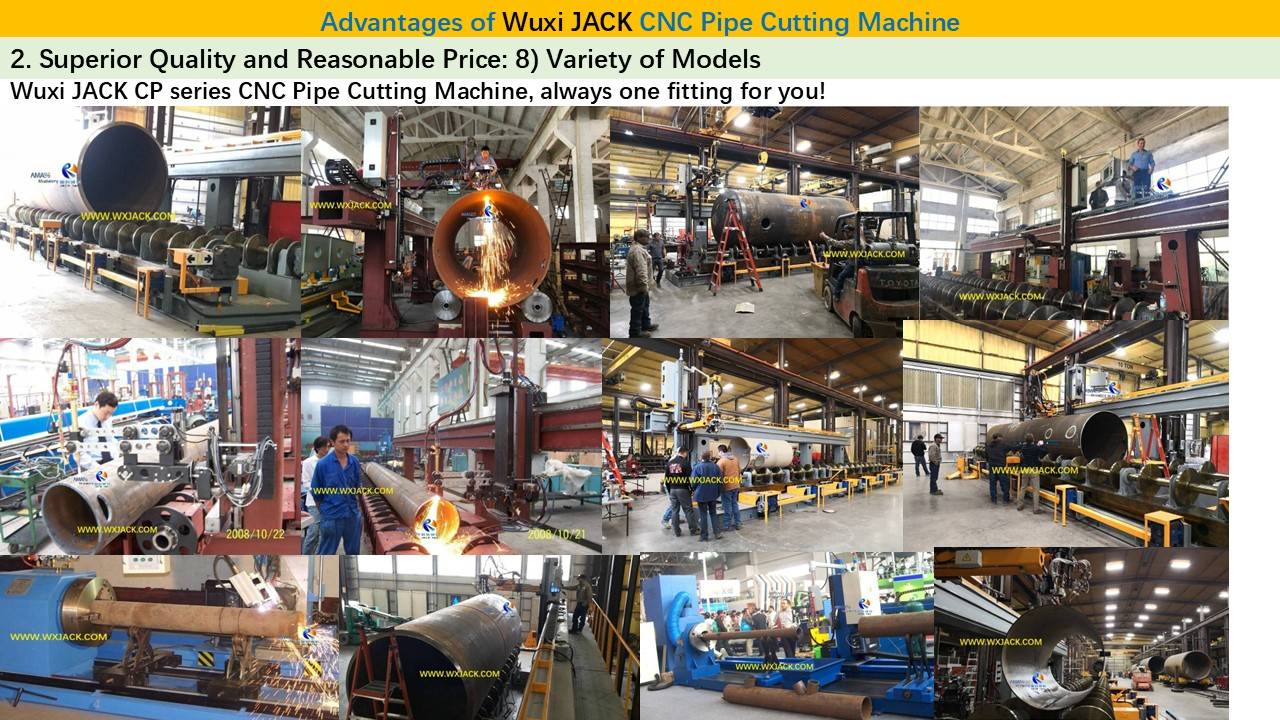

Слайды 10 : Широкий выбор конструкций и моделей станка для резки стальных труб с ЧПУ Wuxi JACK:

На этой странице слайдов показаны 12 успешных бизнес-кейсов станков для газовой и плазменной резки стальных труб с ЧПУ Wuxi JACK, которые были поставлены клиентам по всему миру за последние 2 десятилетия, с марта 2009 года по сегодняшний день, апрель 2026 года:
10. Станок для резки труб с ЧПУ

C. Техническое введение в машину для плазменной резки стальных труб с ЧПУ Wuxi JACK:

1. Повышение производительности благодаря станку для плазменной резки стальных труб с ЧПУ:

Преимущество разработки и вывода на рынок станков серии CNC-CP в области резки труб:
1) Автоматизация как необходимость: в последние годы в обрабатывающей промышленности наблюдается тенденция «машины, заменяющие ручной труд», на фоне все более высоких затрат на рабочую силу, а также требований по контролю качества:
2) Преимущество: этот станок с ЧПУ для резки труб обеспечивает стабильную работу и постоянную производительность, его легко перевести в стандартную операцию с точки зрения времени цикла, что также выгодно для повышения производительности;


3) Станок для плазменной резки стальных труб с ЧПУ Wuxi JACK идеально отражает эту тенденцию:

а) Помимо удаления ручной работы по «начерчиванию линий / выполнению образцов макета», упомянутой в модели « 5-осевой CNC-CP5-1400/12 », которые значительно повышают эффективность производства, этот современный станок с ЧПУ также имеет множество функций, которые в значительной степени способствуют высокоэффективному производственному процессу резки и снятия фасок с ЧПУ:
б) Экономьте время на эффективном программировании резки труб в плазменной плазменной машине с ЧПУ Wuxi JACK для резки стальных труб с ЧПУ: ( Рис.1 )

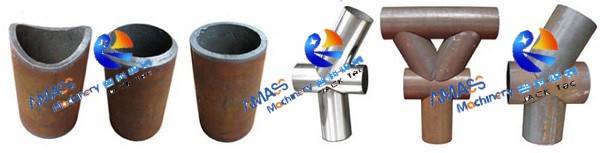

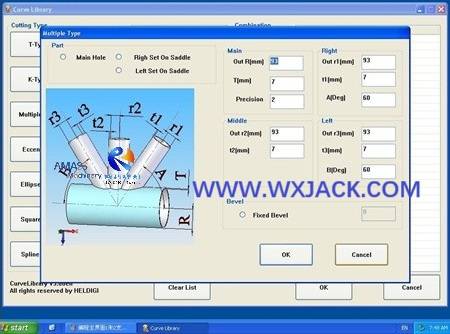

Рис.1 Станок для резки стальных труб с ЧПУ 14
в) В операционную систему промышленного компьютера станка с ЧПУ встроена « Библиотека образцов заготовок », которая охватывает большинство стилей фасок/фасок при изготовлении пересечений труб и соединениях при практическом использовании;
г) Удобство использования: Благодаря этой функции клиентам не нужно тратить время на составление специальной программы по их требованию. Вместо этого просто введите размеры прогнозируемой готовой трубы, отрезанной и скошенной, после чего соответствующая рабочая программа будет автоматически сгенерирована и запущена на нашем станке для резки стальных труб с ЧПУ;


4) Функция «Холостой ход» станка для резки стальных труб с ЧПУ Wuxi JACK:

а) Это относится каждый раз после создания программы резки труб и перед фактической операцией резки и снятия фаски на станке для проверки правильности программы резки и проверки наличия каких-либо ошибок. Чтобы избежать потерь, предположим, что программа резки неверна, машина может запустить резак на основе расчетной трассы сгенерированной программы, без фактической резки и снятия фаски на станке для резки стальных труб с ЧПУ;
б) Это что-то вроде PFMEA : « Анализ режимов и последствий сбоев в работе », который может устранить потенциальные дефекты в работе машины и, соответственно, значительно повысить производительность и качество;

2. Контроллер ЧПУ станка для плазменной резки стальных труб с ЧПУ серии Wuxi JACK CNC-CP:

2 основных типа: В зависимости от практических условий на объекте клиента, электрическая панель управления нашей машины для поперечной резки стальных труб с ЧПУ серии CNC-CP может быть либо настольной, либо подвесной. Другими словами, существует 2 типа рабочих станций с ЧПУ, оснащенных станком с ЧПУ Wuxi JACK:

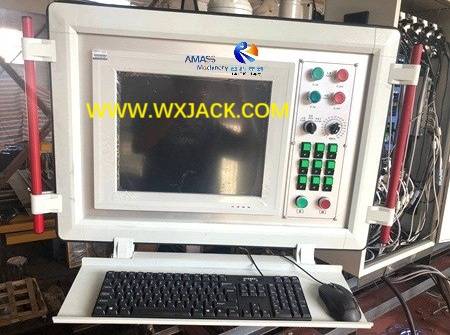

а) Специальный контроллер ЧПУ навесного типа F6000, специально применяемый в станке большой модели Wuxi JACK CNC-CP7-3050/12: ( Причина: оператор стоит на проходе дыхательных путей) ( Рис.2 )
Рис. 2. Станок для резки стальных труб с ЧПУ 41

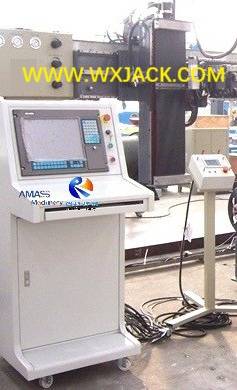

б) Промышленный компьютер напольного типа, интегрированный с электрической панелью управления, для машины Wuxi JACK CNC-CP3,5-660,1400 малого и среднего размера с ЧПУ для резки стальных труб с ЧПУ: ( Рис.3 )
Рис.3 Станок для резки стальных труб с ЧПУ 4

Независимо от размера и конструкции, общими чертами контроллеров с ЧПУ станка для резки стальных труб с ЧПУ являются:

1) Язык: поддержка китайского и английского языков, а также других распространенных языков, таких как русский, французский, испанский;
2) Программирование G-кода и М-функции для выполнения компиляции труб на простых заготовках;
3) Протокол: Поддержка протокола Ether CAT;
4) Интерфейс: стандартные и расширенные порты ввода-вывода;
5) Эксплуатация: параметрическая и индивидуальная технология обработки, функциональные клавиши сенсорного экрана, а также дистанционное управление;
6) Скорость термической газовой резки: поддержка автоматической регулировки скорости газовой и плазменной резки в зависимости от толщины стенок труб, уложенных на станке для резки стальных труб с ЧПУ;
7) Плазменная обработка канавок: поддержка коррекции отклонения угла канавки плазменной дуги на станке с ЧПУ;
8) 3D-модель: 3D-вид заготовок трубы машины, которую можно вращать в реальном времени, чтобы операторы могли четко наблюдать за траекторией резки на 360 ° во время работы;
9) Сервис: все функции и процессы системы управления с ЧПУ можно модернизировать в режиме онлайн, что избавляет клиентов от необходимости послепродажного обслуживания станка для поперечной резки стальных труб с ЧПУ;
10) Несколько режимов резки: поддержка кислородного газа/плазмы/демо- и лазерного режима 4 режима резки, которые выполняются на машине;


3. Электрическая система управления станком для резки стальных труб с ЧПУ серии Wuxi JACK CNC-CP:

1) ЧПУ в качестве ядра: благодаря мощным функциям контроллера ЧПУ остальные части электрической системы управления станком относительно просты и лаконичны: все функции и действия по резке труб с ЧПУ и снятию фасок с кромок контролируются с помощью станции управления ЧПУ;
2) Электрическая система управления станком имеет все функции управления и конфигурацию оборудования, необходимые для резки пересечений труб, что соответствует китайскому национальному электрическому стандарту и IEEE с точки зрения изоляции/защиты/расположения кабелей;
3) Краткая и компактная плата управления и прокладка кабелей: это также помогает свести всю электрическую систему управления к минимальному уровню и свести к минимуму степень помех при прокладке кабелей:

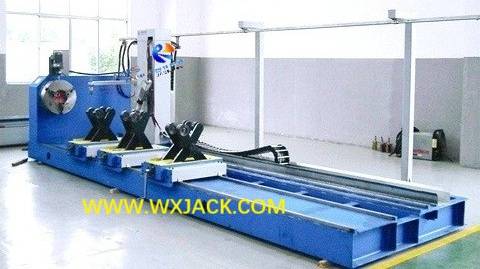

a) Обзор и прокладка кабеля небольшой и средней 5-осевой машины управления Wuxi JACK CNC-CP5-660/12 : ( Рис.4 )
Рис.4 Станок для резки стальных труб с ЧПУ 28B

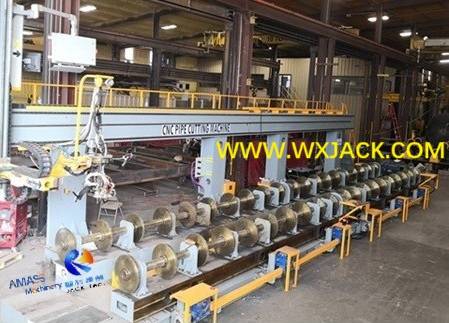

б) Место установки клиентом большого станка для резки стальных труб с ЧПУ модели Wuxi JACK CNC-CP7-3000/12 с 7-осным управлением : ( Рис.5 )
Рис5 Станок для резки стальных труб с ЧПУ 10

4) Рабочий стол сложного станка для резки стальных труб с ЧПУ Wuxi JACK:

а) Удобство для пользователя и долговечность: он прост в эксплуатации, соответствует строгим стандартам в отношении проектной , радиационной , изоляции и расположения кабелей , полностью учитывает строгие условия окружающей среды и защиту от прерывания газовой и плазменной резки, обеспечивая долгосрочную и нормальную работу машины;
б) Все входные и выходные сигналы управления электрической платы управления изолированы от платы ввода-вывода. Элементы разумно расположены, а кабели аккуратно проложены по всей длине машины;

4. Работа на станке для газопламенной и плазменной резки стальных труб с ЧПУ Wuxi JACK:

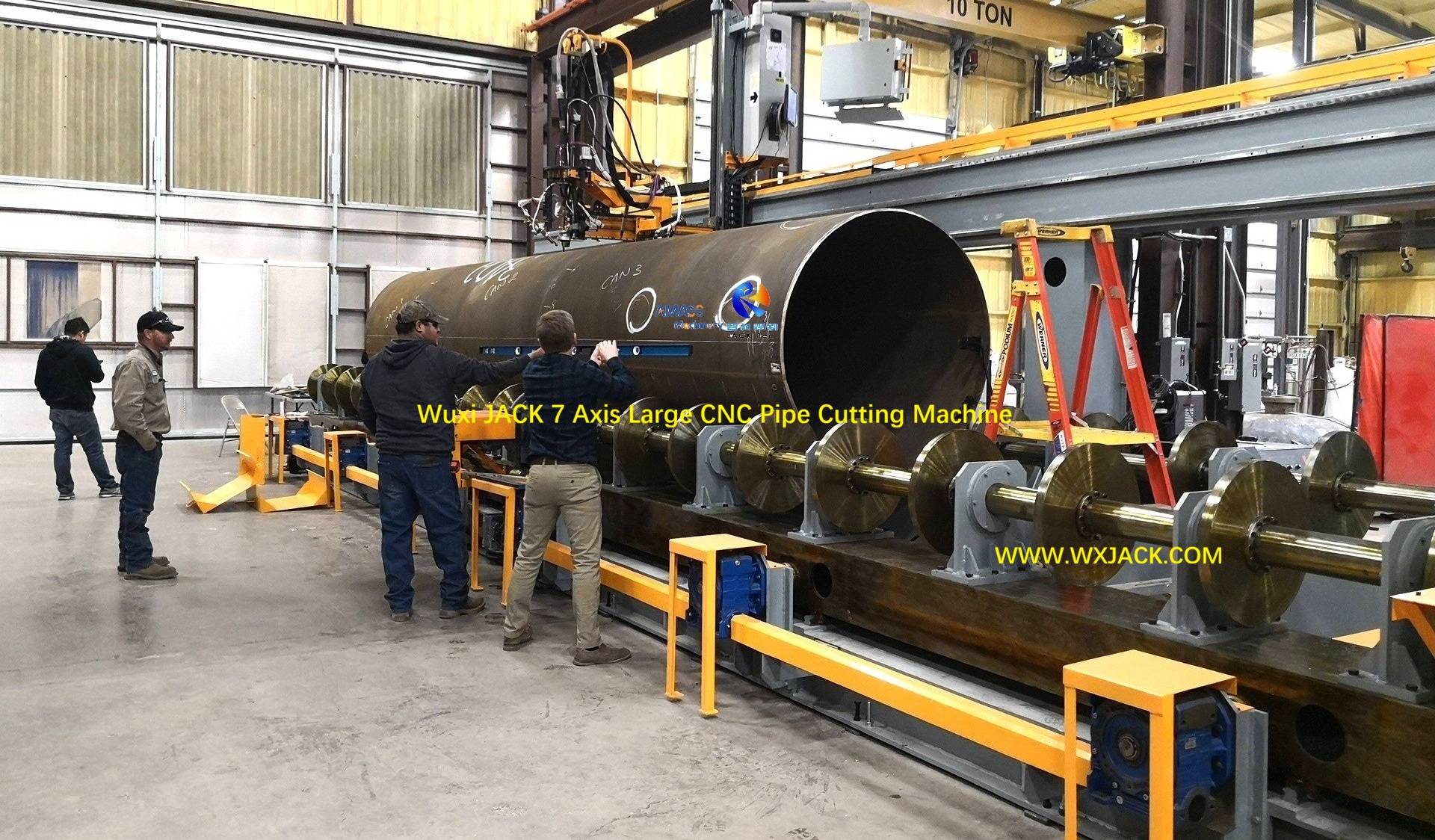

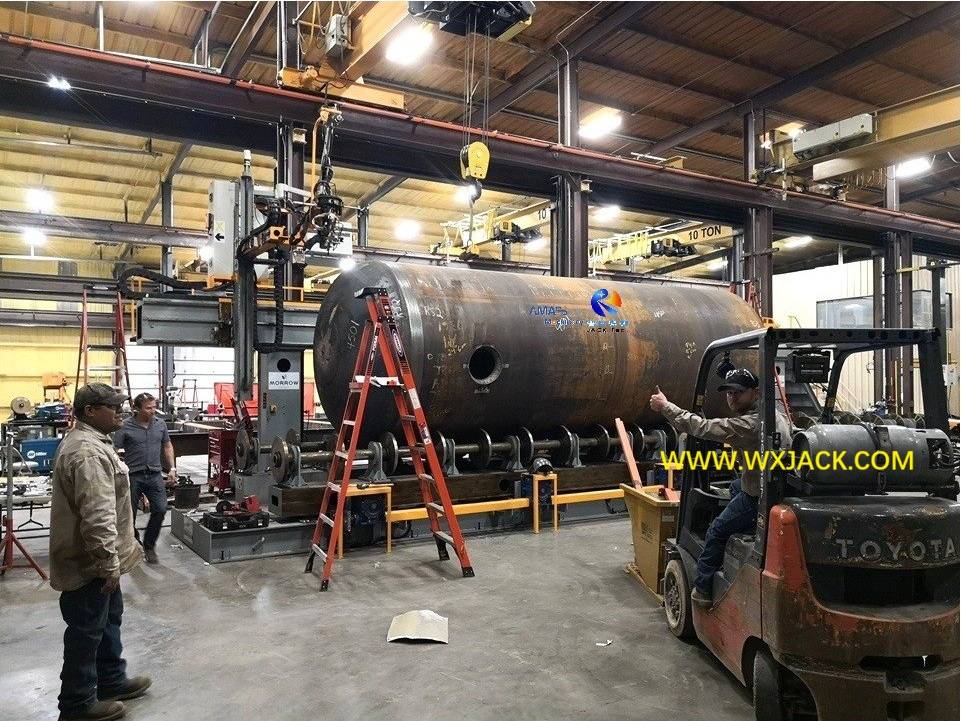

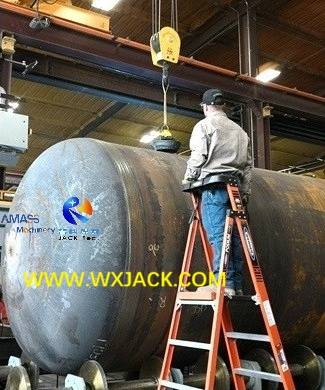

1) На территории заказчика в Техасе (США) оператор работает с заготовкой (большая труба диаметром 3000 мм) на большом станке Wuxi JACK CNC-CP7-3000/9 : ( Рис.6 )
Рис.6 Большой станок для резки стальных труб с ЧПУ 49
2) Лестница: имеется воздушный проход высотой 4 м, установленный вдоль всей зоны длины этого комплекта большой машины. Для доступа к большой трубе высотой 3,5 м оператор должен подняться по лестнице;
3) Оператор работает на воздушной рабочей станции этого большого станка для резки стальных труб с ЧПУ: ( Рис.7 )
Рис.7 Большой станок для резки стальных труб с ЧПУ 100
Как показано на фотографии выше, станция управления ЧПУ и панель управления установлены на этом воздушном проходе, так что оператор может управлять работой машины в воздухе на высоте 4 м;
4) Преимущества такого расположения заключаются в следующем: Безопасность , , удобство и лучший угол обзора. . Оператор может беспрепятственно контролировать весь рабочий процесс во время работы большой машины;
Управление кислородно-пламенной резкой труб большого диаметра на большом станке для резки стальных труб с ЧПУ Wuxi JACK: ( Рис.8 )

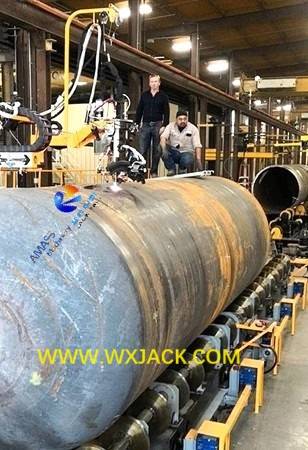

Рис. 8. Большой станок для резки стальных труб с ЧПУ 26
5) Как показано на объединенной фотографии выше, имеется удлиненный воздушный переход на небольшое расстояние, по которому операторы поднимаются на трубу заготовки большого диаметра, чтобы операторы могли проверять и выполнять работу по резке, выполняемую на большом станке с ЧПУ;


6) Основные этапы создания операционных программ на станке для резки стальных труб с ЧПУ Wuxi JACK:

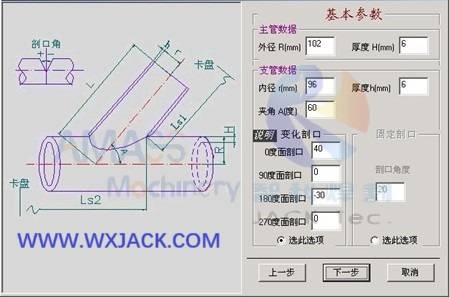

Снимок экрана ЧМИ вместе с соответствующими советами по программированию резки труб с ЧПУ: ( Рис.9 )
Рис.9 Станок для резки стальных труб с ЧПУ 39
В промышленный компьютер станка с ЧПУ встроена профессиональная библиотека деталей. Его работа интуитивно понятна и контролируется в реальном времени:

a) Введите данные библиотеки для заготовок станка для резки стальных труб с ЧПУ:

я. Выберите соответствующую заготовку через библиотеку;
ii. Входные параметры трубы: Длина, диаметр, толщина стенки, тип и угол пересечения;
iii. Нажмите функциональную клавишу ENTER, программа резки создастся автоматически;

б) Положение предварительной резки в начале работы на станке для резки стальных труб с ЧПУ:

я. Электрическая система управления станком автоматически добавляет ввод;
ii. Затем автоматически проткните отверстие на куске трубы, гарантируя гладкую и нескользкую поверхность изогнутой трубы;

в) Поворот угла на станке для резки стальных труб с ЧПУ:

я. При угле поворота 0° труба будет обрезана прямо над ним;
ii. Когда угол поворота составляет 180°, труба автоматически повернется на 180° для резки;


7) Предварительные условия для технических характеристик станка для резки стальных труб с ЧПУ:

Чтобы полностью гарантировать высокое качество готовой нарезки труб, исходные трубы должны соответствовать требованиям точности:
а) Круглость трубы: овальность поперечного сечения трубы не должна превышать 0,5% от диаметра трубы;
б) Сварное усиление на продольном шве трубы: если сварочное усиление выступает настолько, что мешает плавному вращению трубы во время работы машины, его необходимо зашлифовать;
В целом, чтобы этот сложный станок для поперечной резки стальных труб с ЧПУ полностью обеспечивал удовлетворительную производительность, необходимо уделить должное внимание каждой детали;

5. Механическая система станка для плазменной резки стальных труб с ЧПУ Wuxi JACK:

1) Важность механической системы в станке для резки стальных труб с ЧПУ:

а) Механическая система — это основной орган машины, который является основой для выполнения всех сложных задач и работ;
б) Чтобы удовлетворить требования к точности резки труб с ЧПУ и снятия фасок, указанные заказчиком, помимо новейшего аппаратного обеспечения промышленного компьютера, сложного программного обеспечения управления, а также связи между элементами аппаратного обеспечения, механическая система машины также имеет специальную конструкцию и регулирование управления, особенно для крупногабаритных моделей машин для тяжелых условий эксплуатации;


2) Гениальная конструкция механической системы станка для резки труб Wuxi JACK от малого до большого размера с ЧПУ:

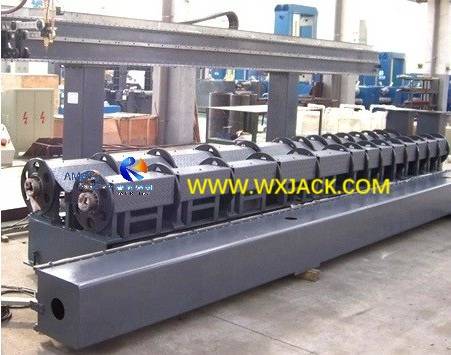

я. Узлы механизма модели среднего станка Wuxi JACK CNC-CP5-1400/L в нашей мастерской: ( Рис.10 )
Рис.10 Станок для резки стальных труб с ЧПУ 36

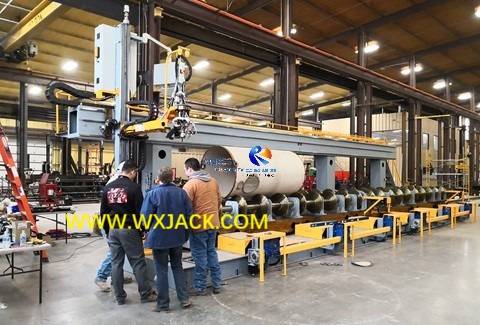

ii. Узлы механизма станка большой модели Wuxi JACK CNC-CP7-2500/L на заводе американского заказчика: ( Рис.11 )
Рис.11 Станок для резки пересечений стальных труб с ЧПУ 2
а) В станке для резки стальных труб с ЧПУ серии Wuxi JACK CNC-CP вращение трубы заготовки (управление осью Y) приводится в движение с помощью 4 комплектов серводвигателей и высокоточного редуктора в фазе, подавляя негативный эффект, вызванный инерцией вращения трубы;
б) На станке с ЧПУ установлен блок обнаружения вращения трубы, который собирает данные обратной связи, передаваемые обратно на промышленный компьютер для сравнения и анализа, образуя замкнутый контур управления во время критических операций резки и снятия фаски на станке для резки стальных труб с ЧПУ;
в) с одной стороны механической станины машины имеется один комплект отбойных колес с целью устранения осевого сноса вращения трубы;
d) Как показано на эскизе конструкции ниже, для двух комплектов поворотных роликов, поддерживающих заготовку трубы, ее пролет управляется с помощью 6 комплектов механических блоков, приводимых в движение серводвигателем. Это управление осью W на 7-осном станке для резки стальных труб с ЧПУ Wuxi JACK : ( Рис.12 )
Рис.12 Большой 7-осевой станок с ЧПУ для резки стальных труб 13
3) В целом интеграция механической системы с системой управления представляет собой неотъемлемую часть передовой технологии, гарантирующей высокую точность операции резки пересечения труб с управлением с ЧПУ, полученную от машины.

Wuxi JACK Другие станки с ЧПУ: Станок плазменной резки с ЧПУ, Фрезерный станок с торцевой торцевой балкой с ЧПУ

С марта 2009 года по сегодняшний день, апрель 2026 года, Wuxi JACK поставила более сотни комплектов станков с ЧПУ для обработки заготовок, не только станков с ЧПУ для резки стальных труб, но также для резки металлических стальных пластин, фрезерования торцевых поверхностей стальной конструкции BOX H Beam:

1. Модели CNC-CG для плазменной резки с ЧПУ:

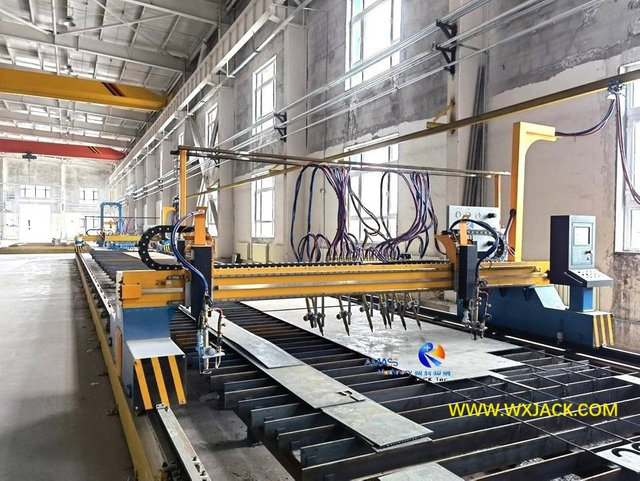

CNC-CG4000 Станок газовой резки полос с ЧПУ

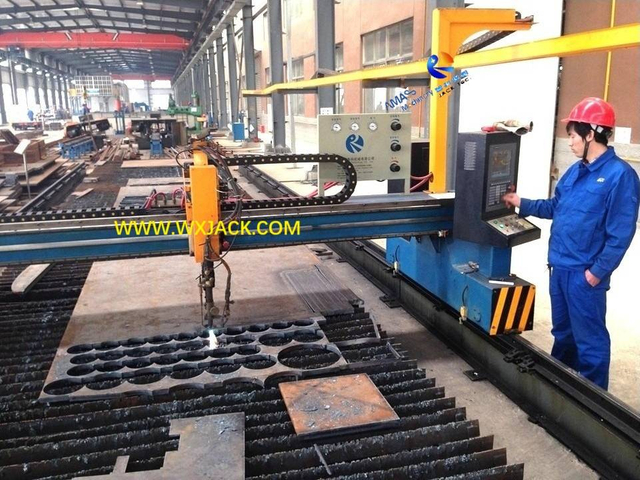

CNC-CG4000 Станок для кислородной газовой резки с ЧПУ

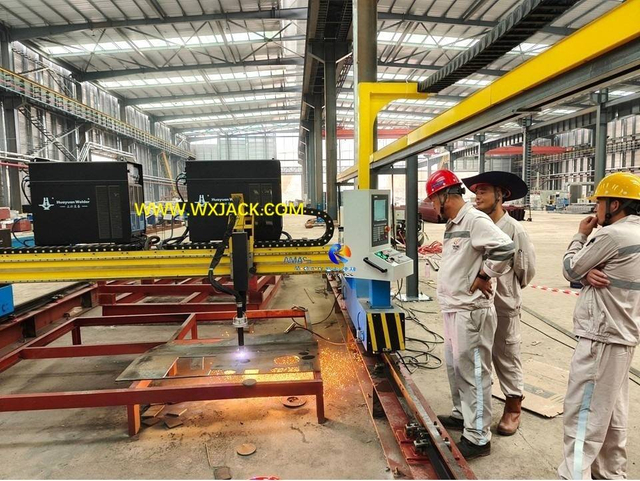

CNC-CG6000 Станок плазменной резки с ЧПУ с источником плазменного питания

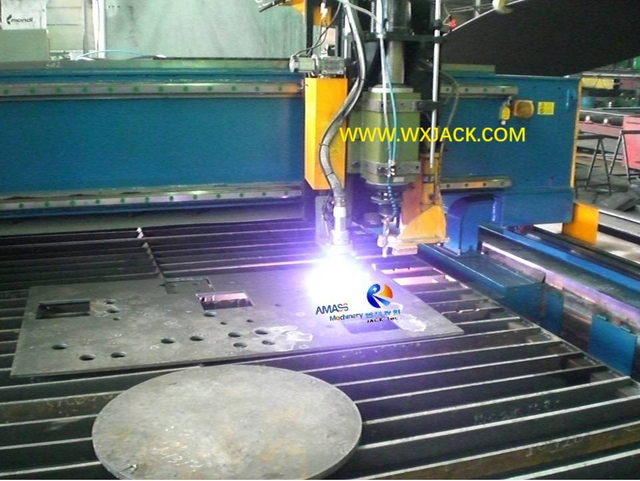

CNC-CGT3000 Сверлильный и режущий станок с ЧПУ

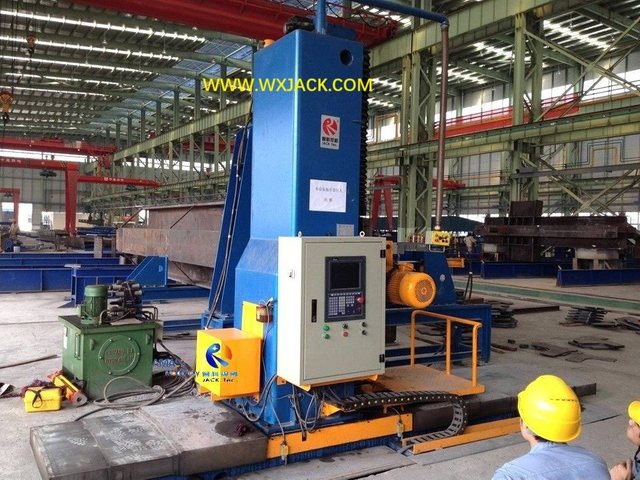

2. Модели CNC-DX Фрезерный станок со стальной конструкцией BOX H-образной балки с ЧПУ:

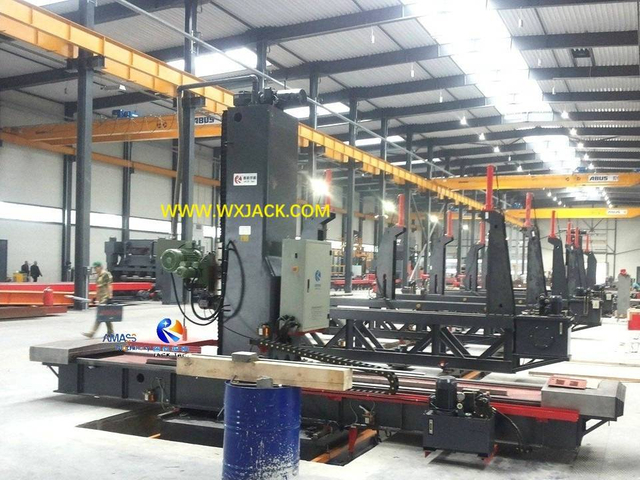

Фрезы CNC-DX1520 на поперечной балке стальной конструкции

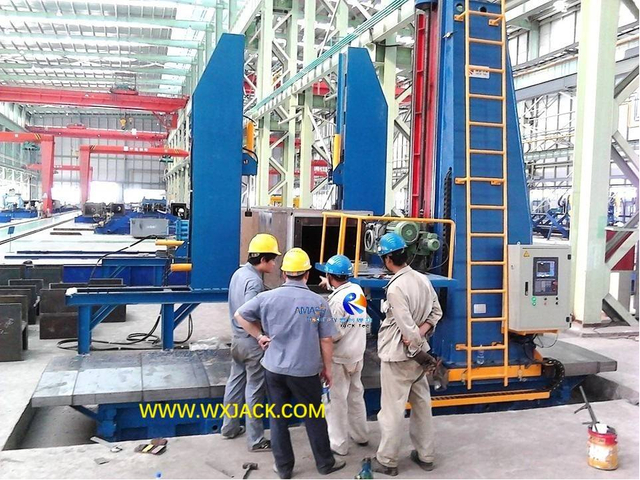

CNC-DX3030 и его готовая средне-большая балка BOX

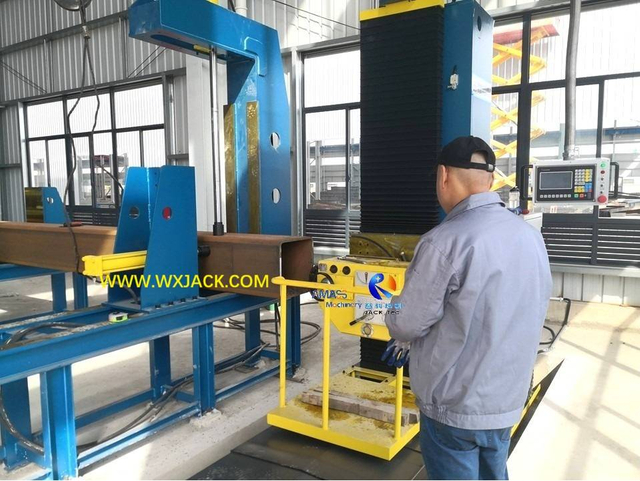

Фрезы CNC-DX1520 на небольшой стальной конструкции BOX Beam
Фрезерный центр: рабочие группы из 2 комплектов Wuxi JACK CNC-DX1540 и 5 комплектов специального токарного стола.

3. Другие машины для изготовления труб: Роликовая станина сварочного вращателя, сварочный манипулятор колонны и стрелы, машина для сварки труб:

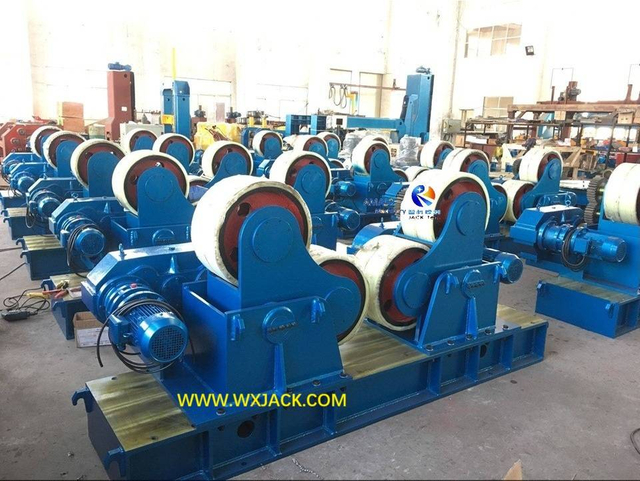

HGZ80 Автоматическая саморегулирующаяся роликовая платформа сварочного вращателя

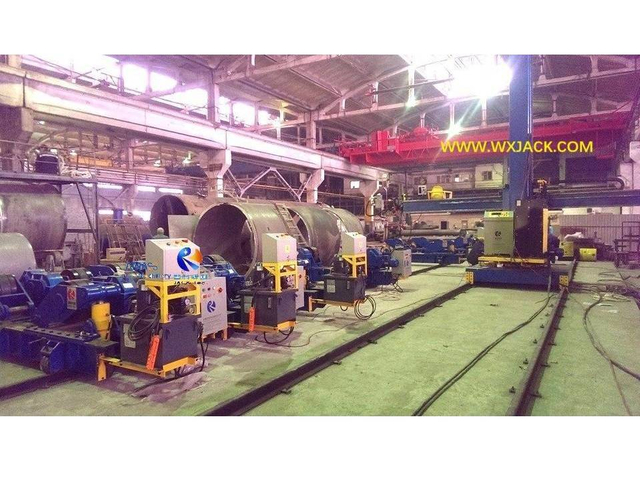

Сварочный центр : HLK80, гидравлический подъемный сварочный вращатель с регулировкой болтов, роликовая платформа со сварочной колонной и стрелой LHZ5050.

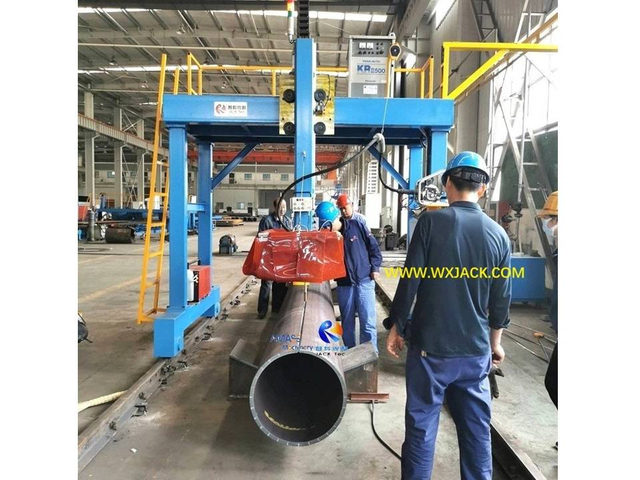

Машина для продольной сварки труб LHD1500

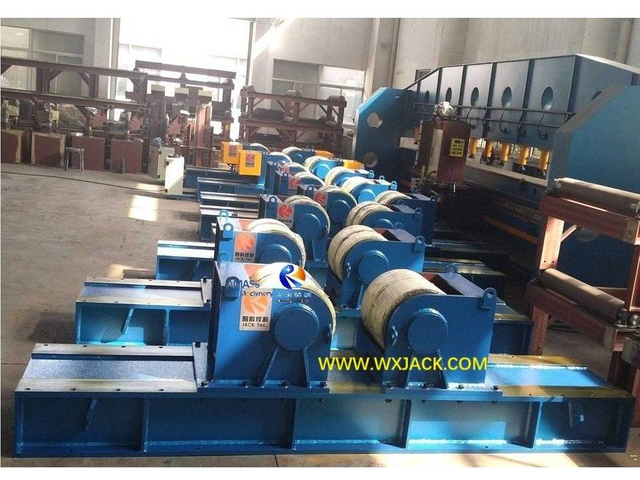

HLK80 Регулировка болта Гидравлический подъемно-регулирующий ролик сварочного вращателя

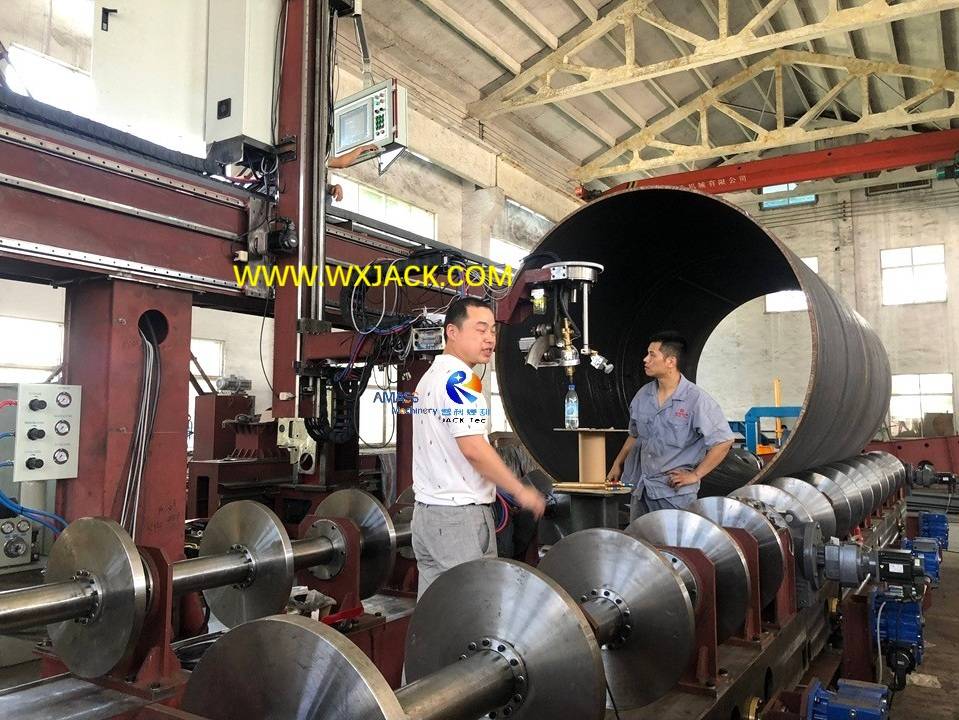

Большой 7-осевой станок для резки труб с ЧПУ
01

Большой 7-осевой станок для резки труб с ЧПУ
02

Большой 7-осевой станок для резки труб с ЧПУ
03

Другие продукты, которыми мы владеем, помимо станка для плазменной резки стальных труб с ЧПУ

Автоматическая общепринятая стальная стальная сталь
Автоматическая общепринятая стальная стальная сталь
1. Что может сделать ASM63 для клиента?
2. Зачем вам нужна машина для выпрямления угла?
3. Хорошие моменты машины серии ASM:
4. Технический вид на ASM63:
5. Технические параметры ASM63:
0
0
Усовершенствованная функция управления HMI SXBJ-12
Усовершенствованная функция управления HMI SXBJ-12
A. Функция SXBJ-12:
B. Структура и основные единицы в SXBJ-12:
C. Система кормления стальной пластины в SXBJ-12:
D. Система электрического управления SXBJ-12:
E. Технические параметры SXBJ-12:


0
0
Пара работает SXBJ-4 листовой металлической фруктовой машины
Пара работает SXBJ-4 листовой металлической фруктовой машины
A. Композиция, применение и макет пары работающих SXBJ-4:
B. Операция на паре работает SXBJ-4:
C. Технические параметры SXBJ-4:
0
0
CNC-CG6000 до CNC-CG10000
CNC-CG6000 до CNC-CG10000
A. Особенность масштабов и эксплуатации большой модели: процент обычных и крупных моделей/ объема и эксплуатационных характеристик крупных моделей
B. Использование и отличное значение крупных моделей: функция/ PUT в использовании/ двойной диск/ операция/ преимущества
C. Управление и приводные единицы из больших моделей: Система с ЧПУ и электрическим управлением/ Система сервопривода/ режущая факела.
D. Системы механической рамы и тепловой резки крупных моделей: дополнительные функции резки/ механические рамы/ кислородного топлива.
E. Технические параметры CNC-CG6000 для CNC-CG10000 Крупные модели
0
0
Специальный дизайн CNC-CG2700 Small Cnc плазма плазма
Специальный дизайн CNC-CG2700 Small Cnc плазма плазма
A. Использование и функция CNC-CG270: Задача / Конфигурация и основные спецификации / Движение GANTRY
B. Система резки плазмы CNC-CG2700: питание плазменного питания / резка факелов / подразделение по ассистентам функций
C. Другие основные единицы CNC-CG2700: Система электрического управления/ руководство и программное обеспечение для трансмиссии/ резки
D. Технические параметры CNC-CG2700
0
0
Основная конфигурация CG4000 Одно приводной стриптиз
Основная конфигурация CG4000 Одно приводной стриптиз
A. Использование и разработка фон: функция/ металлическая пластина, применимая для резки пламени
B. Спецификация и широкое использование CNC-CG4000: объем продаж № 1 модели CNC-CG4000 на модели CNC-CG4000 / Применение CNC-CG4000
C. Основные единицы и расположение в CNC-CG4000: механическая система, ее единицы для вождения и трансмиссии/ Система резания теплового газа/ Система электрического управления/ расположение основных единиц
D. Технические параметры CNC-CG4000
0
0
Операция HMI MP23 Плоская сварка сварки сварки
Операция HMI MP23 Плоская сварка сварки сварки
A. Специальность и функция MP23: Эксплуатационный путь / функция
B. Структура, основные функциональные ячейки и принцип работы MP23: основные единицы/ принцип работы
C. Усовершенствованная техника и работа MP23: критическое ядро метод/ критические единицы/ двойной слой сварки/ зажим заготовки/ операция
D. Механические особенности MP23: основные корпус/ пластины зажимы во время сварки сварки/ входные и выходные конвейеры
E. Технические параметры MP23
0
0
MP20 до MP50 листовой металлической стальной пластинчатой сварки сварки сварки
MP20 до MP50 листовой металлической стальной пластинчатой сварки сварки сварки
A. Использование и отличное значение MP20 до MP50: использование/ спецификация/ материал металлической стальной пластины/ сценария сварки/ сценарий применения/ выгода от производительности, переменной стоимости и безопасной работы
B. Основные функциональные единицы: общая макет / пламя Тройной режущий факел / система сварки пилы / медная прокладка и сварка / блок сварки факела
C. Технические параметры MP20 до MP50
0
0
Полуавтоматическая сварная сварная сварная машина среднего размера.
Полуавтоматическая сварная сварная сварная машина среднего размера.
A. Применение HB1800:
B. Использование и преимущества HB1800:
C. Пункеты снимают в полуавтоматической линии:
D. Технические параметры HB1800:
0
0
HB-серия высококачественная автоматическая сварка
HB-серия высококачественная автоматическая сварка
1. Преимущество автоматической линии серии HB:
2. макет:
3. Технические параметры:
0
0
Balloon Balloon Внешнее продольное и кольцевое сварка шва машины
Balloon Balloon Внешнее продольное и кольцевое сварка шва машины
A. Использование и основное действие LH50: режим сварки/ рабочие движения
B. Структура LH50: механическая структура проектирование рисунок/ механическая рама/ сварка, регулирующая блок/ механизм восстановления труб/ продольный движущийся блок
C. Технические характеристики LH50: проводящее устройство/ пила
D. Диапазон подачи LH50: механическая основная система корпуса/ сварка/ Система электрического управления/ технические документы
E. Технические параметры LH50

0
0
Q35Y-25/30 Гидравлическая комбинированная стальная металлическая и сдвигающая машина
Q35Y-25/30 Гидравлическая комбинированная стальная металлическая и сдвигающая машина
A. Технический вид на Q35Y-25/30: Функция/ Оборудование природа/ рабочие инструменты/ структура и принцип/ путь/ расширенная функция
B. Операция в Q35Y-25/30: управление способом/ моделями и классификацией/ рабочим видео/ регулировкой на инструменте приспособления/ связанном оборудовании
C. Сильные точки и применение Q35Y-25/30: преимущества/ применение/ основной бренд подразделения на аутсорсинговых частях
D. Технические параметры Q35-25/30

0
0
Механическая вертикальная автоматическая выпрямляющая лучевая машина HYJ-40
Механическая вертикальная автоматическая выпрямляющая лучевая машина HYJ-40
1. Положение H луча, выпрямляющего в цепочке создания стоимости HEAM H и его использования:
2. Характеристики применения HYJ-40 Механическое: положение заготовки / рабочие возможности / преимущества
3. Технические параметры Mechanical Hyj-40:

0
0

Станок для резки пересечений стальных труб с ЧПУ Блоги

  • Как использовать машину для перекрестки труб с ЧПУ?

    Как использовать машину для перекрестки труб с ЧПУ?
    Общее руководство по безопасной эксплуатации машины для резки труб с ЧПУ; Как компенсировать резку нарезка для резки плазменного плазко -пламени; Работа на машине для резки плазмы с ЧПУ для малого и среднего размера; Работа на тяжелой машине с большим количеством с ЧПУ для резки пламени; Производительность и применение плазменной машины перекрестки с ЧПУ Плазмы; Резюме на Wuxi Jack Flame Plasma CNC Cutcure Cutting Machine Читать Далее
  • Как поднимается и развивается машина для резки труб с ЧПУ?

    Как поднимается и развивается машина для резки труб с ЧПУ?
     Как применяется и разработана машина для резки труб CNC?  Две основные формы применения: машина для резки плазковой трубы и машина резки плазменной трубы с ЧПУ;  Что такое техническая тенденция на машине режущего перекрестка труб CNC?  Что развивает перспективу крупной машины для резки труб с ЧПУ?  Резюме на Wuxi Jack 3/5/6/7 Читать Далее
  • 5 минут быстрого понимания на плазменной трубной машине с ЧПУ

    5 минут быстрого понимания на плазменной трубной машине с ЧПУ
    1) важность и широкое применение машины для резки труб с ЧПУ; 2) эворация машины для резки труб с ЧПУ; 3) Как выбрать правильную модель машины перекрестки труб с ЧПУ; 4) Техническая прочность Wuxi Jack на плазменной машине с ЧПУ Читать Далее
Дом

Дом Товары О нас НИОКР Настройка Часто задаваемые вопросы Блог Свяжитесь с нами

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
support@WXJACK.com
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号： 苏ICP备13045244号-1
