Обозначение моделей на машине для выпрямления двутавровой балки в сборе Wuxi JACK 3 в 1:

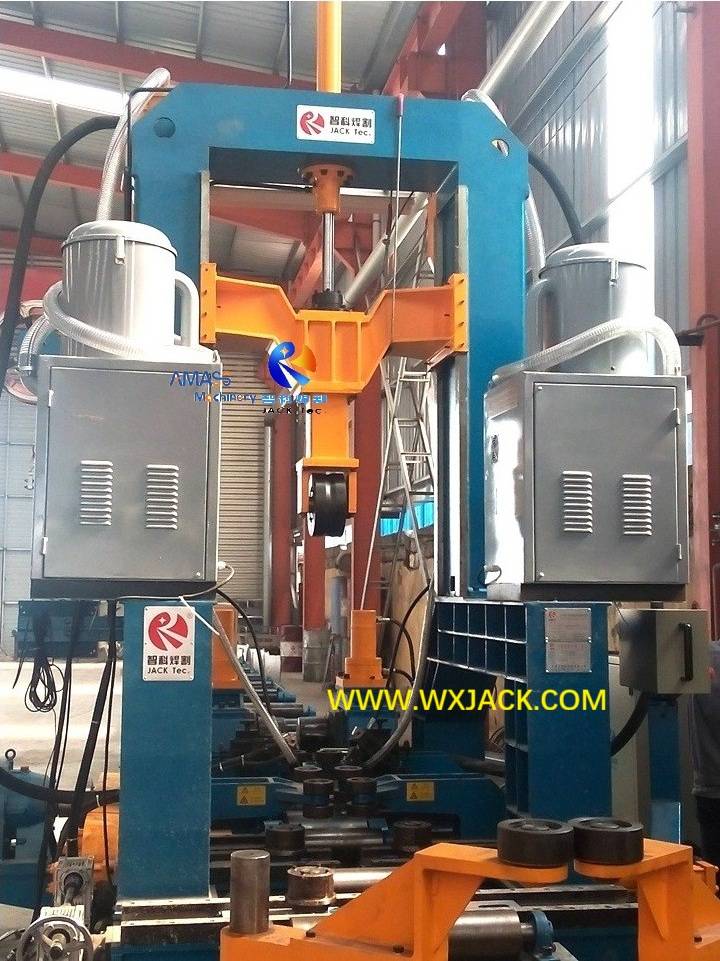

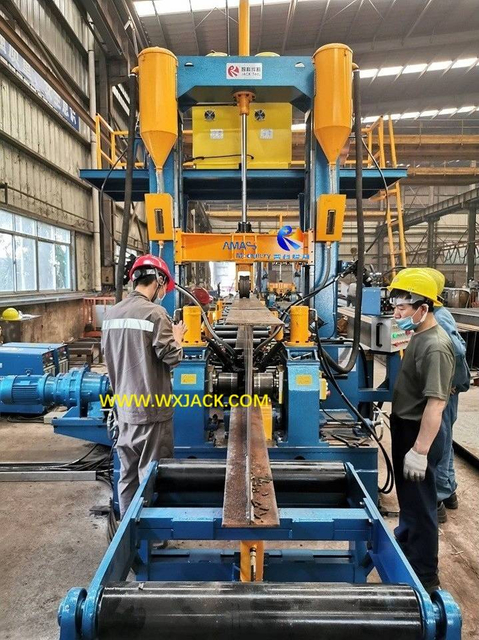

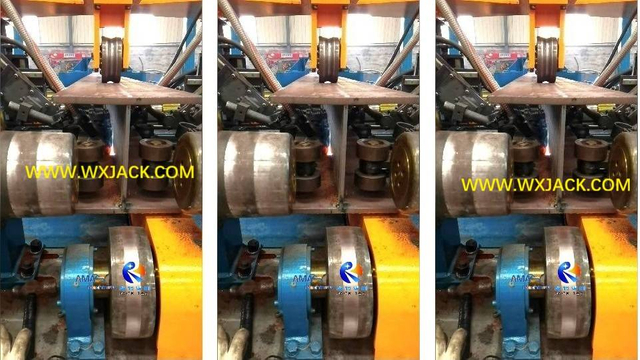

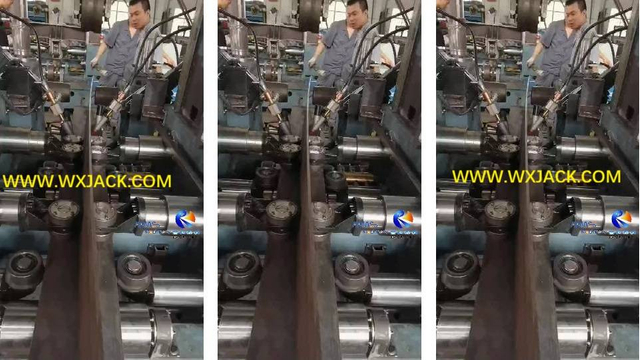

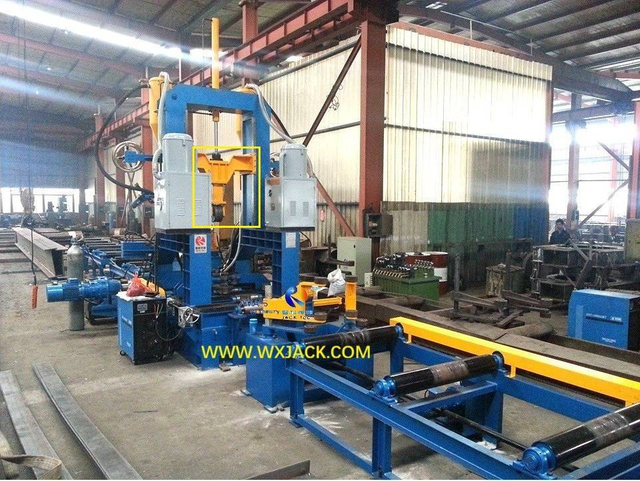

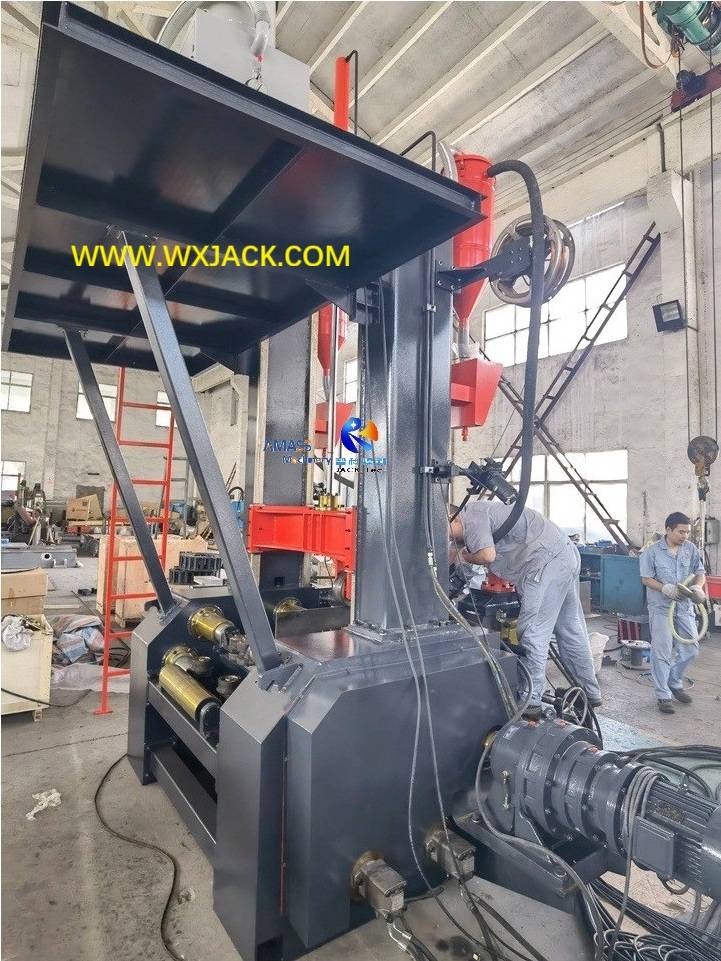

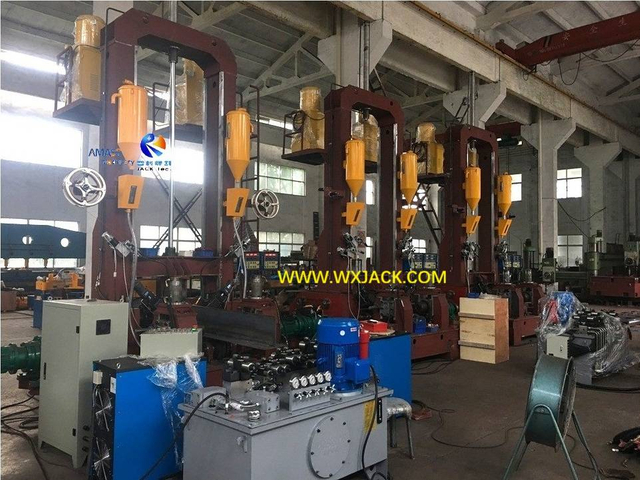

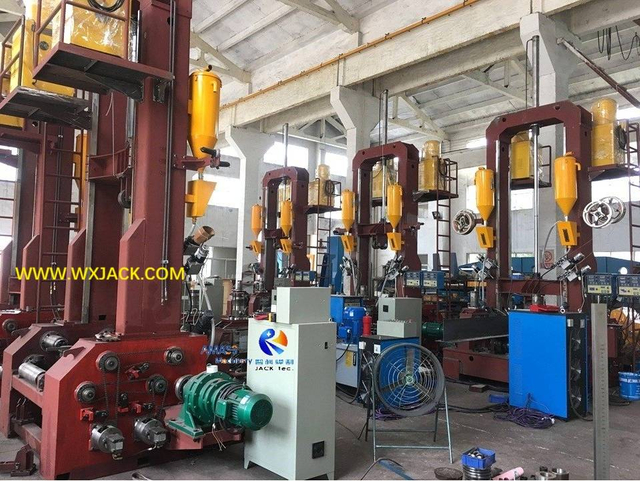

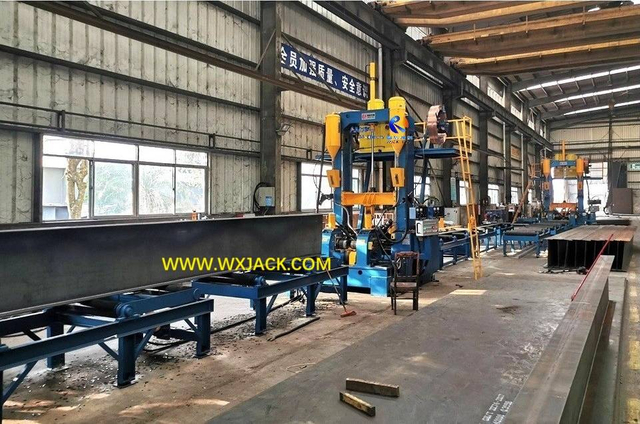

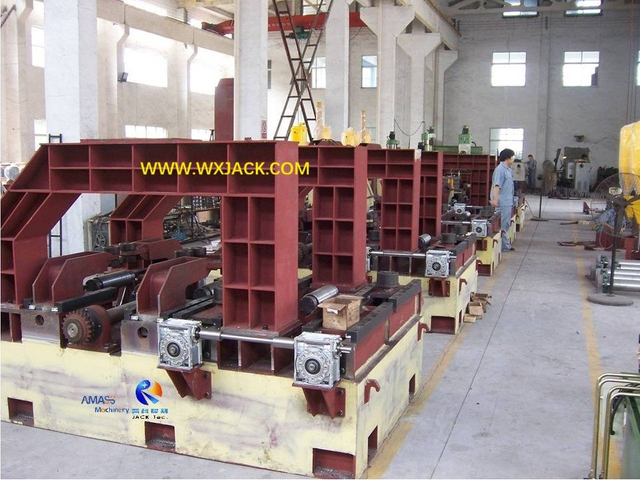

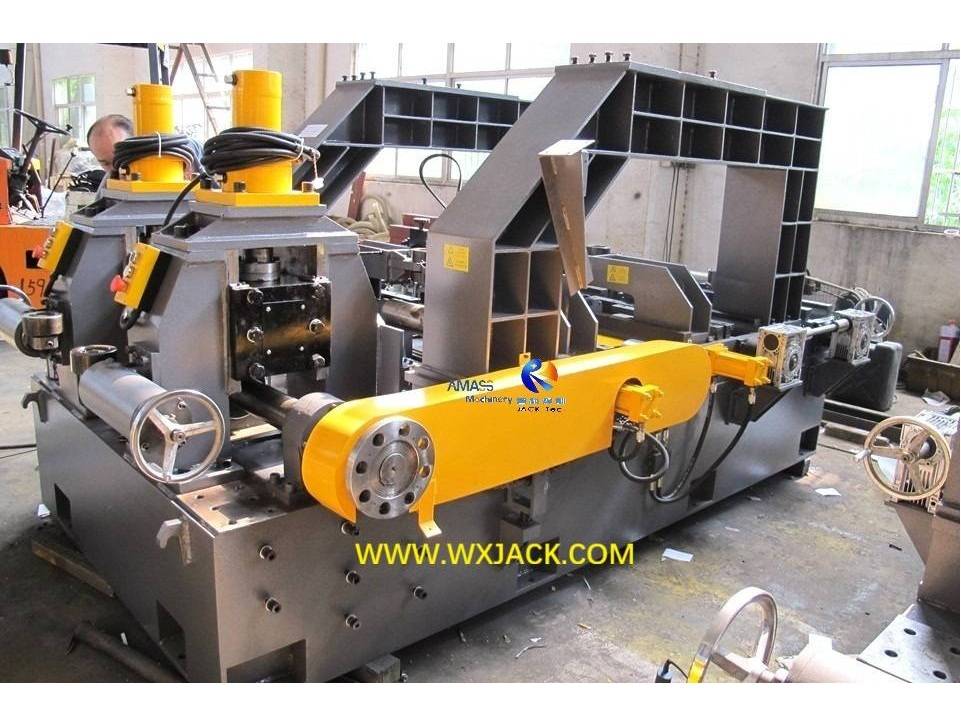

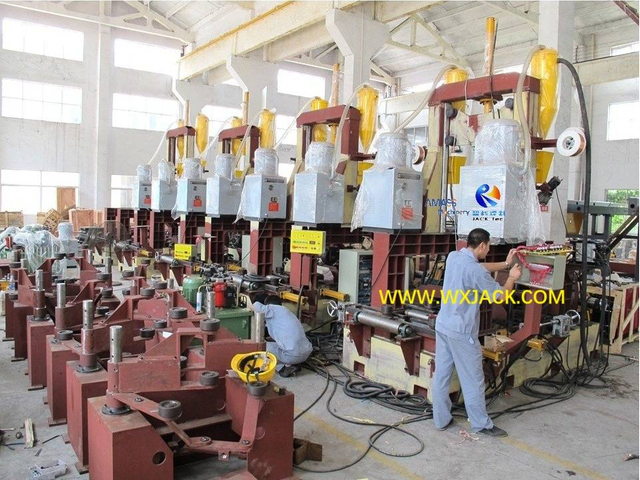

Фотографии с прокруткой слева: Функциональные блоки и балка TH, изготовленная из машины для сварки вертикальной двутавровой балки Wuxi JACK 3 в 1.

Контрольный список из 4 важных вопросов для определения подходящей модели машины:

1. Диапазон размеров двутавровой балки для сварочного аппарата для изготовления двутавровых балок 3 в 1:

1) Для производства двутавровой балки для тяжелых условий эксплуатации: если заказчик хочет сварить двутавровую балку с размером сварного шва более 12 мм , это означает, что необходимо выполнить более одного прохода сварки. Мы рекомендуем клиенту выбрать специальный сварочный аппарат для двутавровой балки LHA/LHC/LHT , который работает в режиме угловой сварки под углом 45° и может выполнять несколько циклов сварки двутавровой балки;
2) Для изготовления двутавровых балок легких и средних условий эксплуатации: когда для изготовления двутавровой балки достаточно одного прохода сварки, что означает, что размер сварочного выступа менее 12 мм, тогда модели машин PHJ и ZHJ, которые мы обсуждаем здесь, более применимы для выбора;


2. Симметрия поперечного сечения двутавровой балки или нет от машины для сварки двутавровой балки 3 в 1:

1) Контур поперечного сечения двутавровой балки: как упоминалось ранее, если все двутавровые балки имеют симметричное поперечное сечение, серия ZHJ является лучшим выбором для клиента с точки зрения эффективности производства и эксплуатационных затрат;
2) Если существует значительный процент двутавровых балок с асимметричным поперечным сечением, то для производства следует выбирать модели PHJ;


1. Ориентация двутавровой балки в вертикальном сварочном аппарате для двутавровой балки 3 в 1:

Название машины дает яркое описание ее работы: это многофункциональное оборудование с автоматическим управлением поставляет готовую балку TH за один-два прохода заготовки, от сырья в виде длинных полосовых пластин (полок и перегородок) на входной стороне до готовой балки TH на выходной стороне:

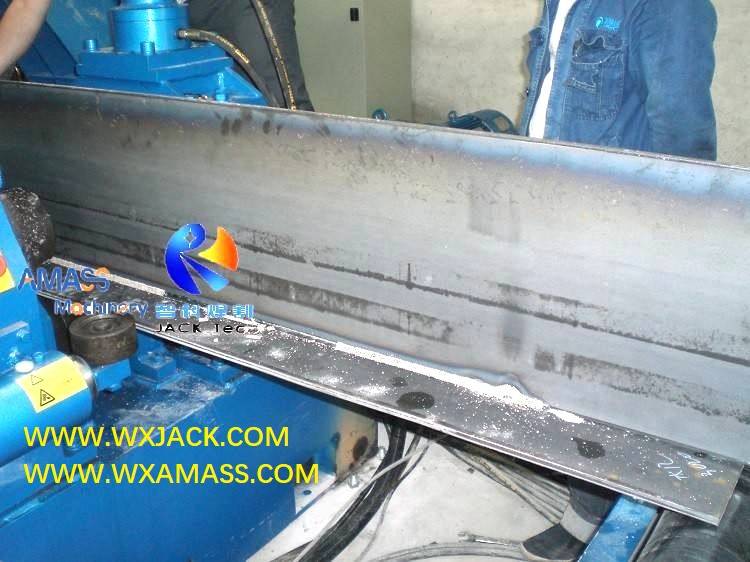

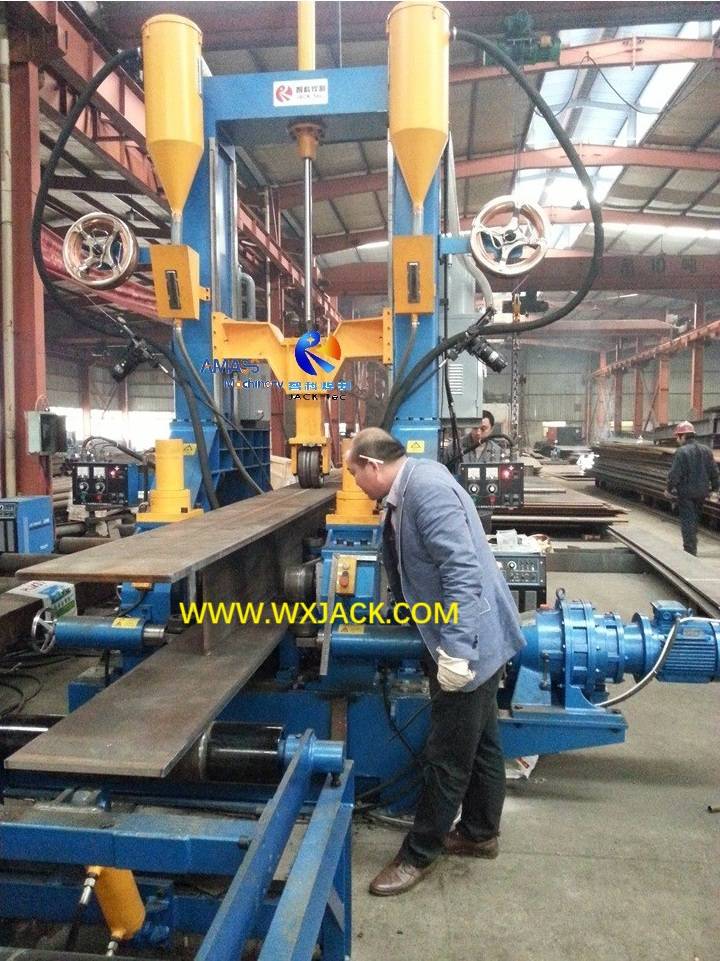

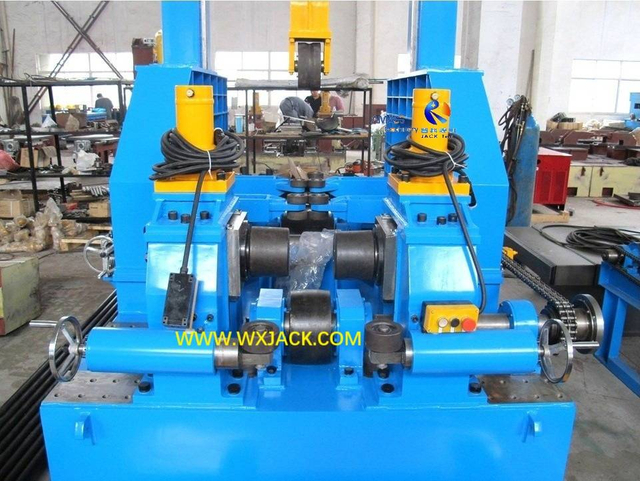

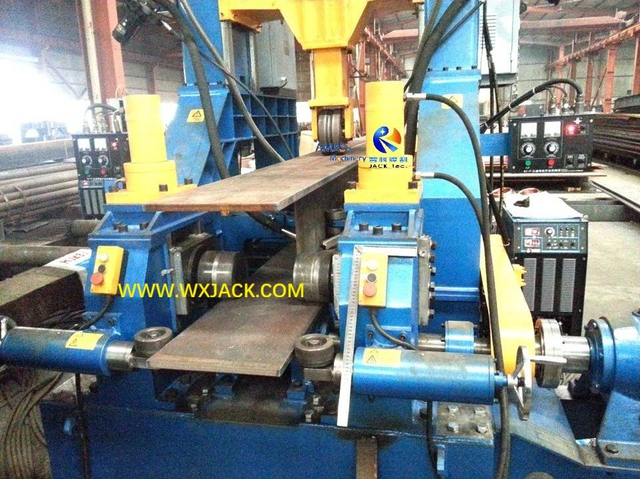

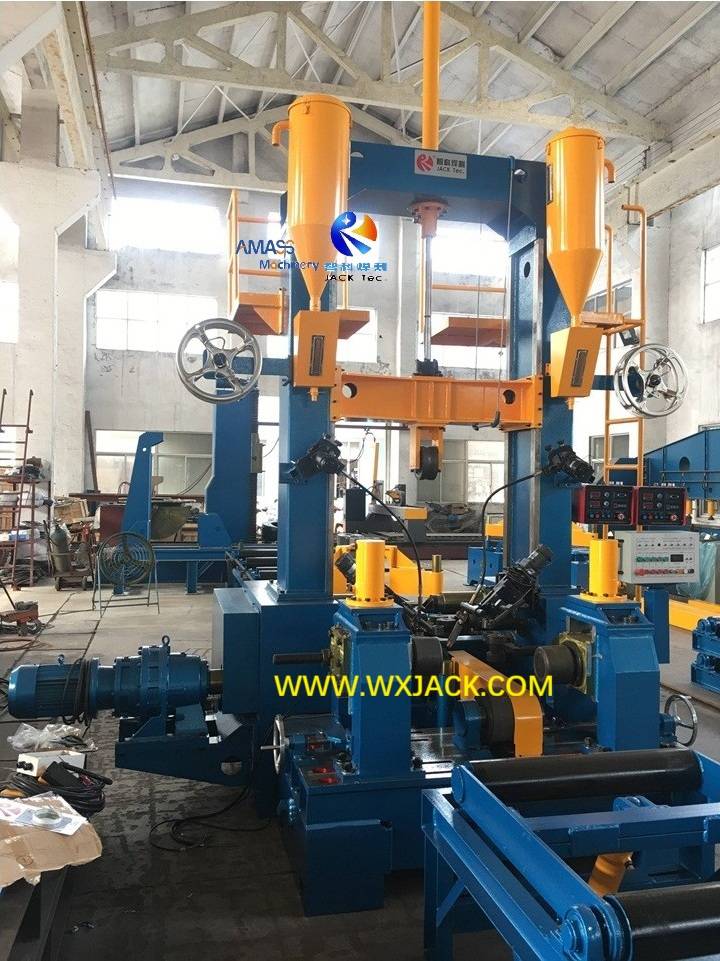

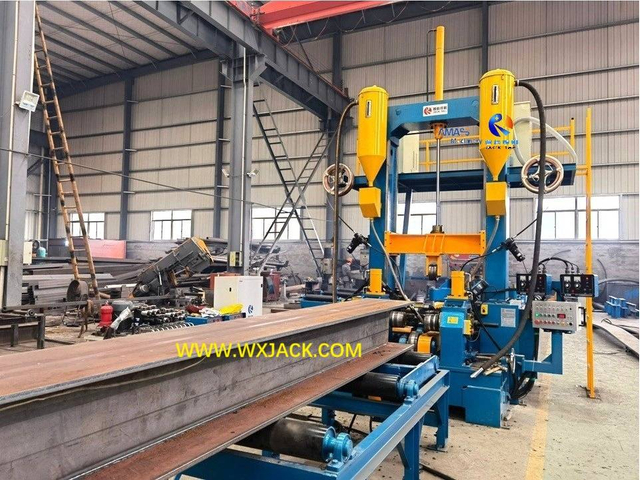

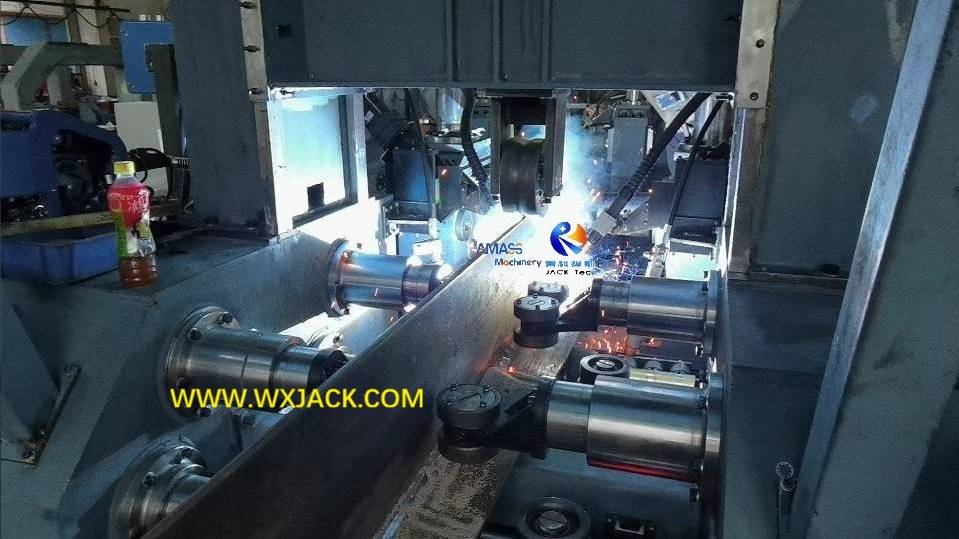

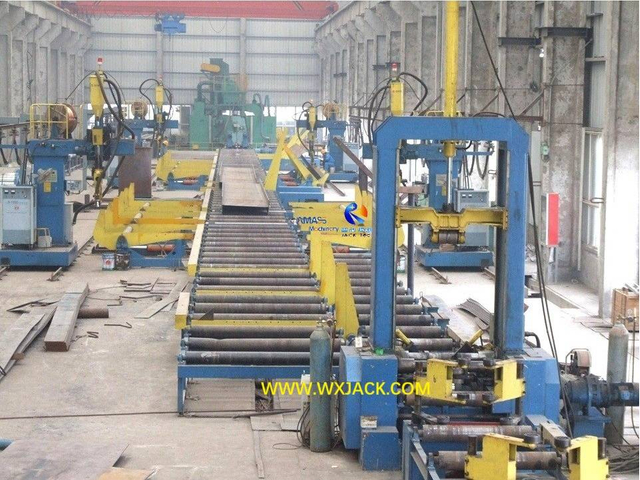

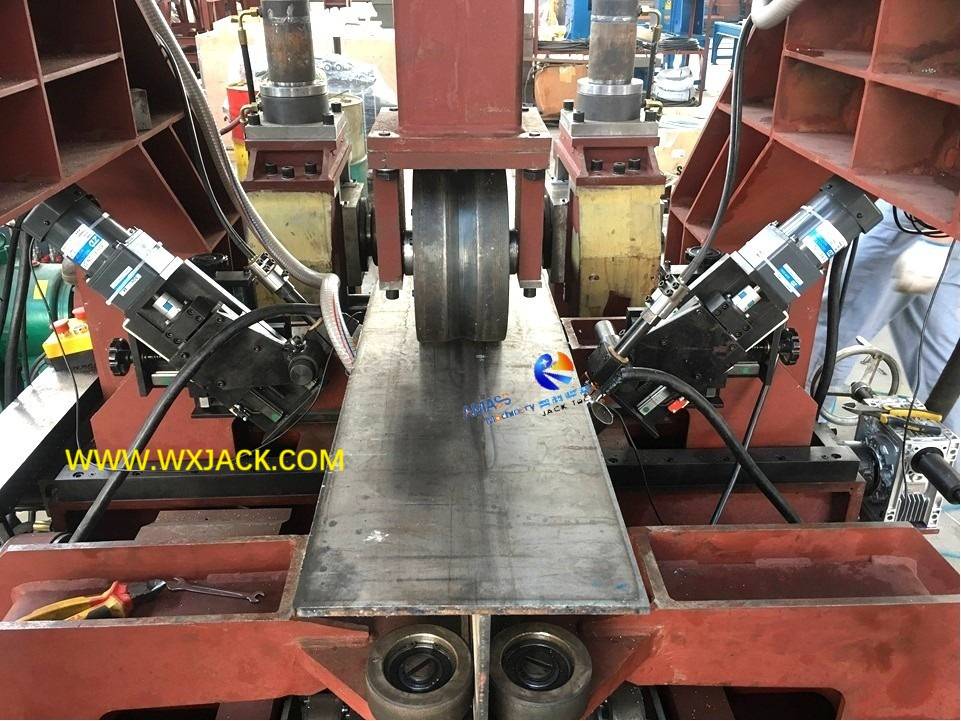

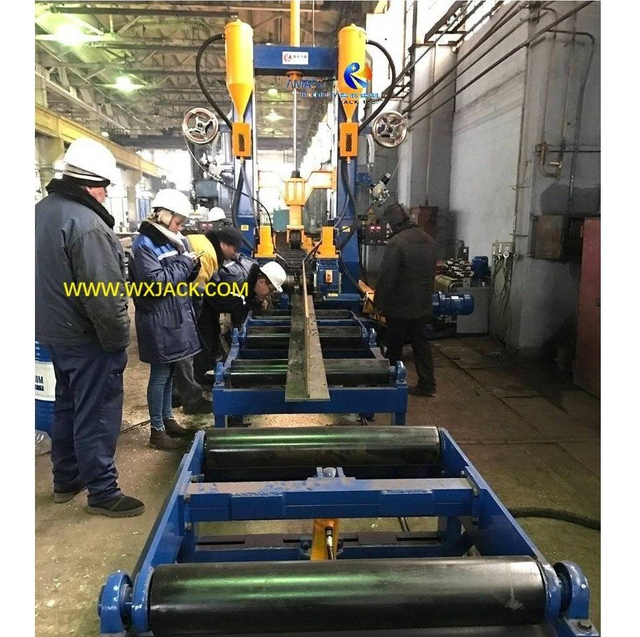

1) Роликовый стол входного конвейера модели Wuxi JACK PHJ15 : Загрузка второй ^части фланца на изготовленную Т-образную балку: ( Рис.1 )

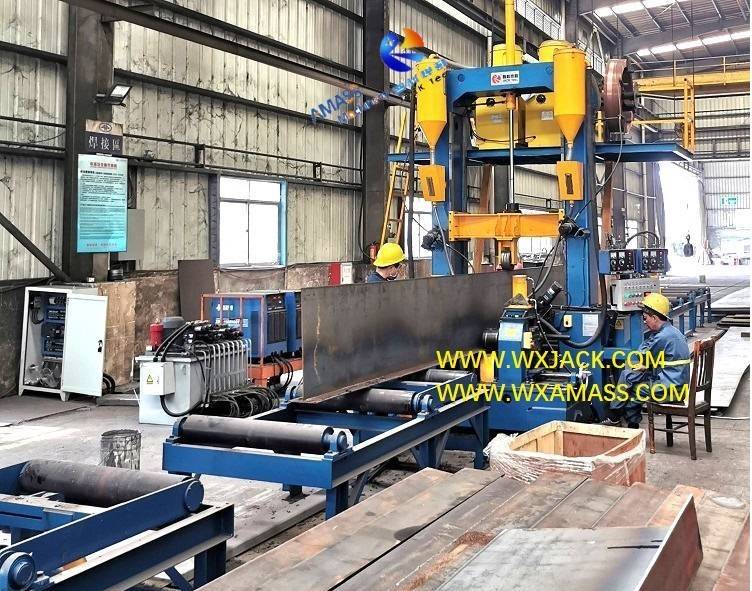

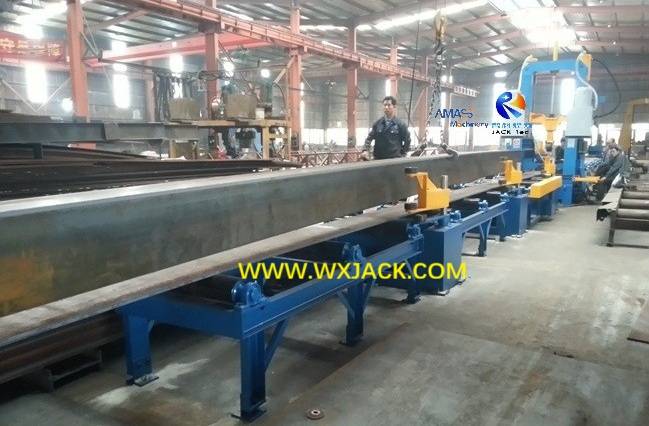

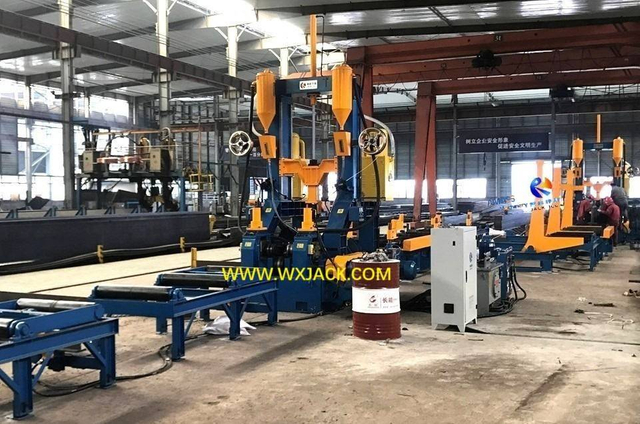

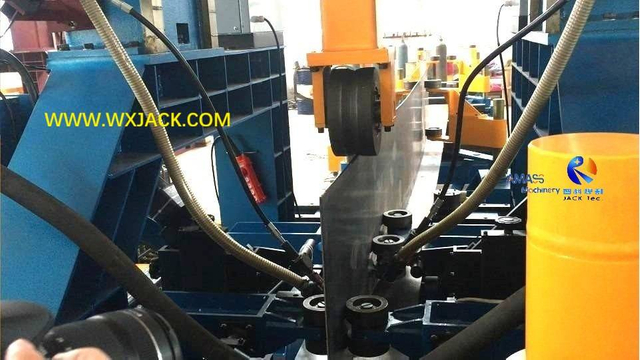

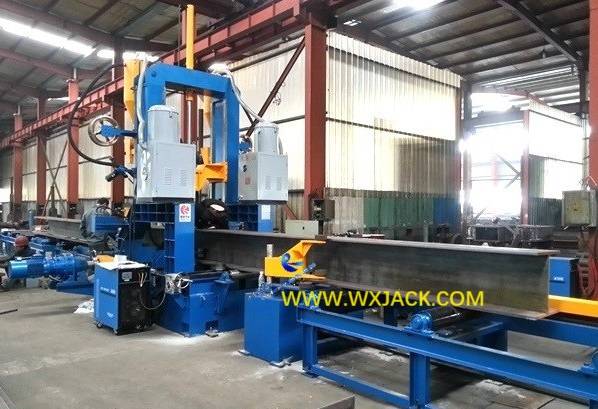

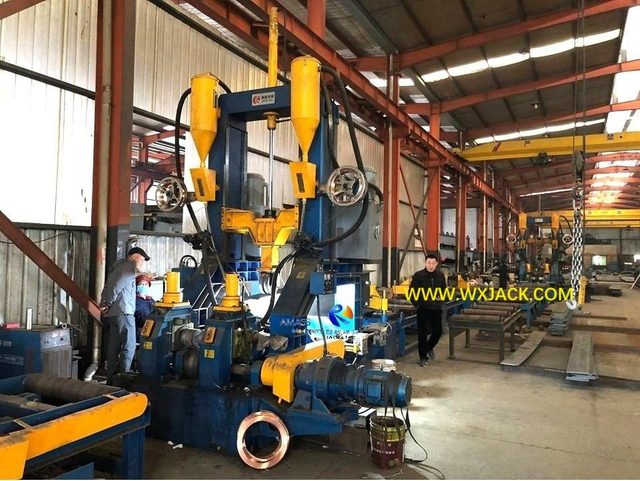

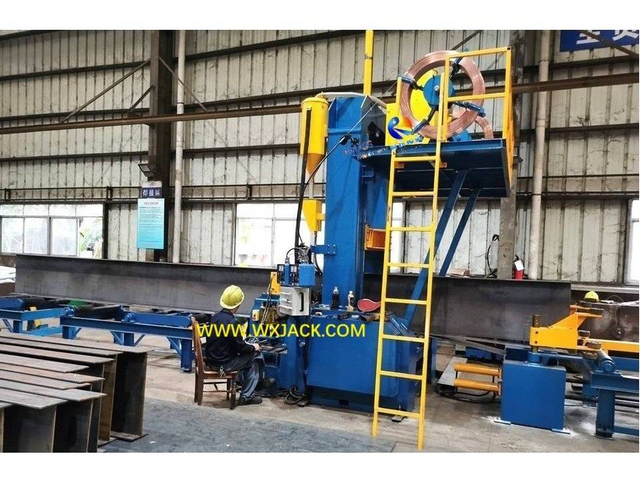

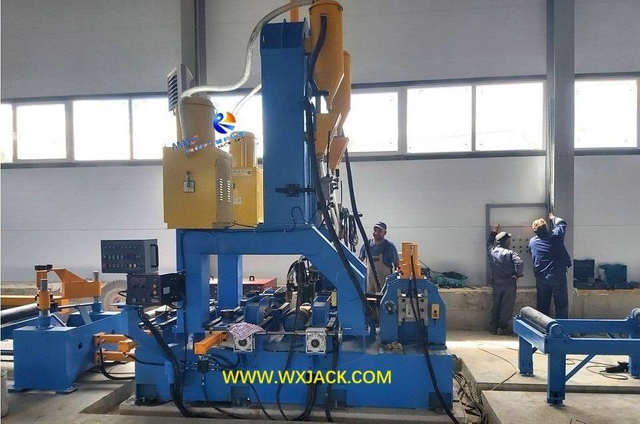

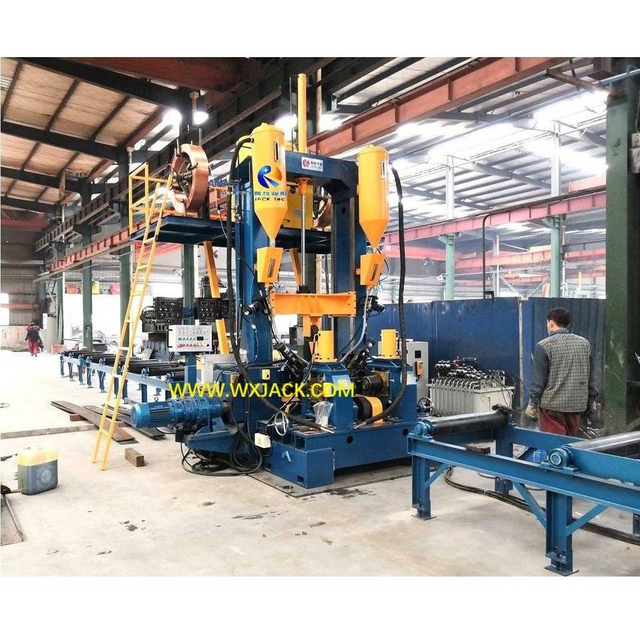

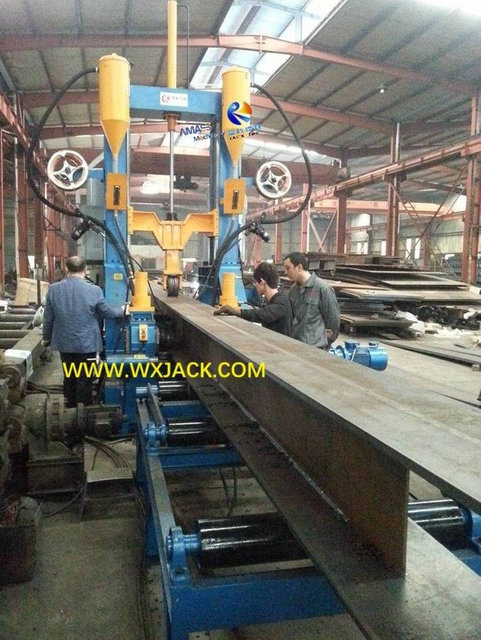

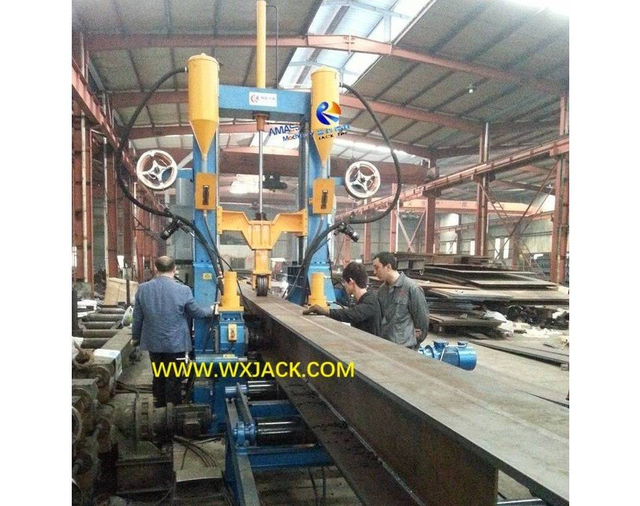

2) Роликовый стол выходного конвейера модели Wuxi JACK PHJ18 : Готовая двутавровая балка в вертикальной ориентации: ( Рис.2 ).

Две фотографии выше объясняют, почему мы называем этот аппарат также « Сварочный аппарат для вертикальной двутавровой балки 3 в 1 »: вы можете получить представление о том, как он работает при ориентации двутавровой балки;

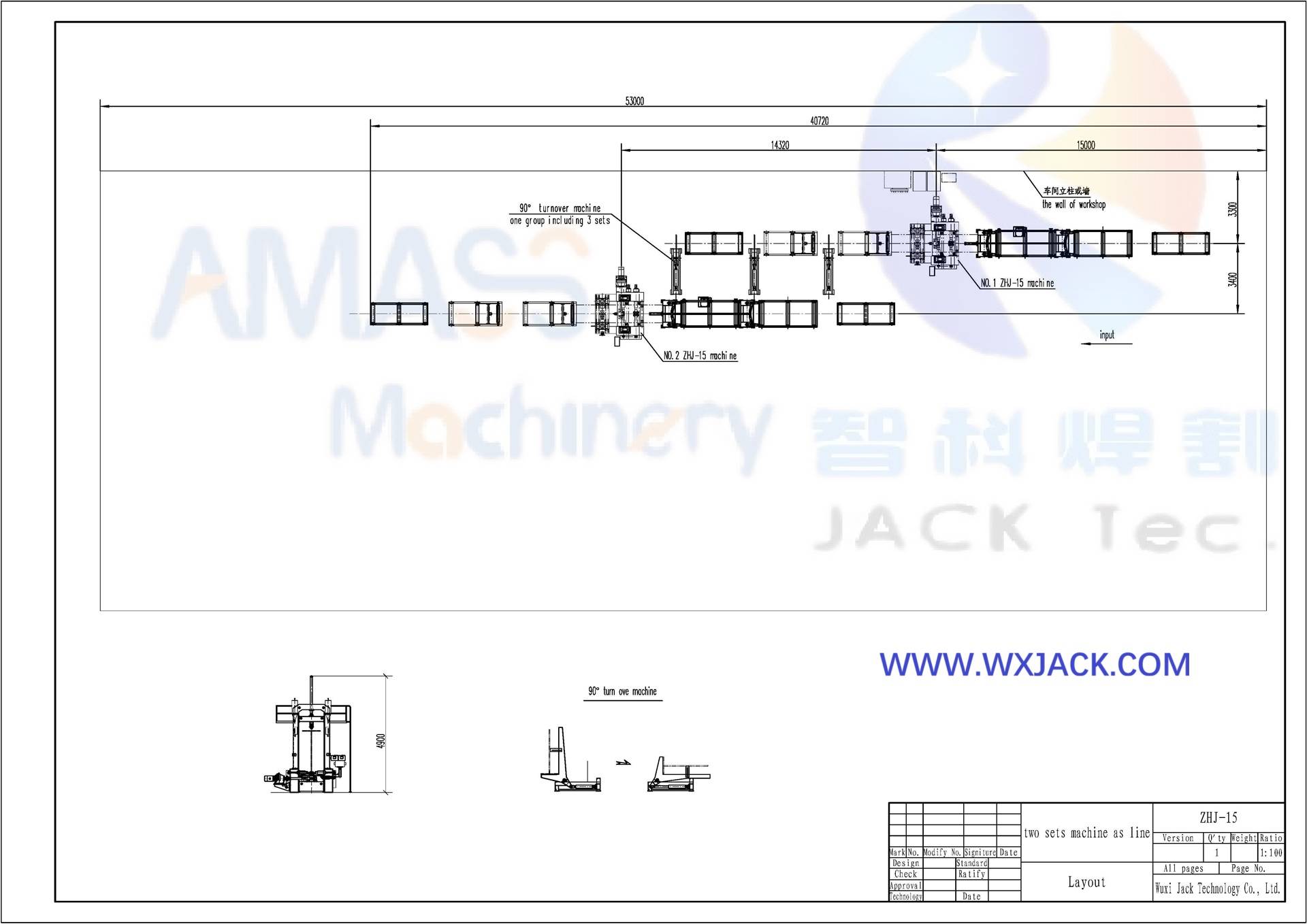

2. Поток 1^{круглых} заготовок: Изготовление Т-образной балки : первые два куска длинных полосовых досок (полка и стенка) загружаются на входной конвейер, собираются, свариваются и выпрямляются в Т-образную балку, которую можно рассматривать либо как готовую заготовку Т
-образной балки, либо как НЗП (незавершенное производство) двутавровой балки;
3. Поток второй 2^{круглой} заготовки: Изготовление двутавровой балки: затем, с 3
-м ^{куском длинной полосовой доски (в качестве 2} -й детали фланца), загруженным ^на входной конвейерный ролик сварочного аппарата для изготовления двутавровых балок 3 в 1, изготовление Т-образной балки в готовую двутавровую балку:

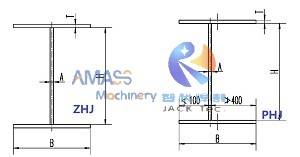

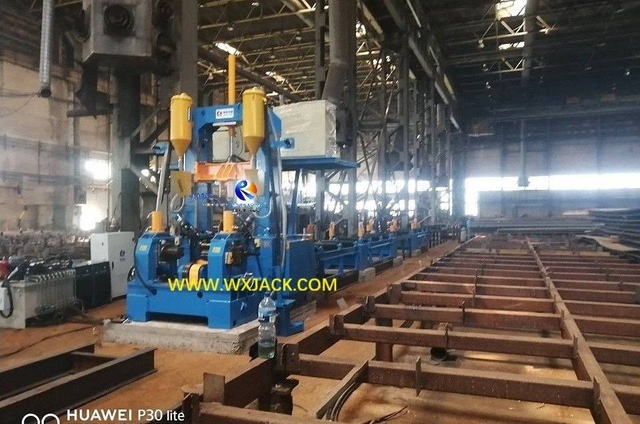

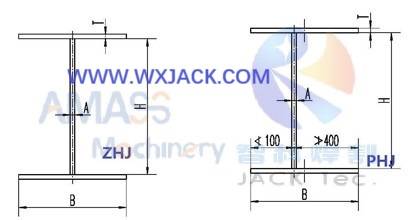

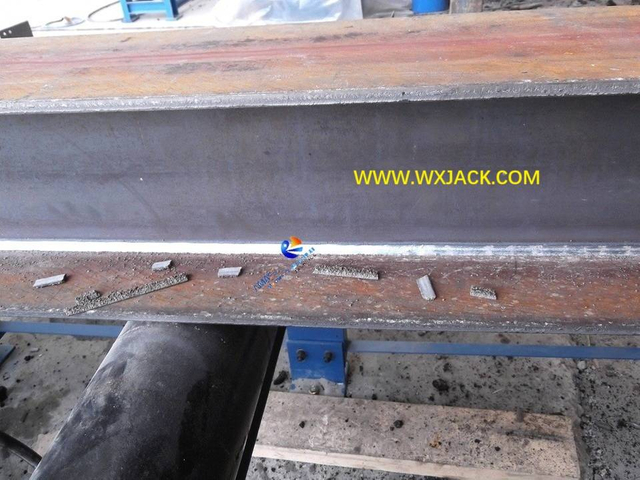

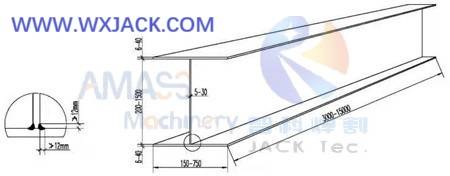

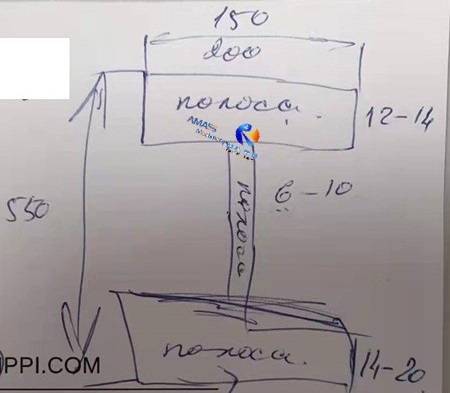

1) Эскиз готовой сварной двутавровой балки: ( Рис.3 )

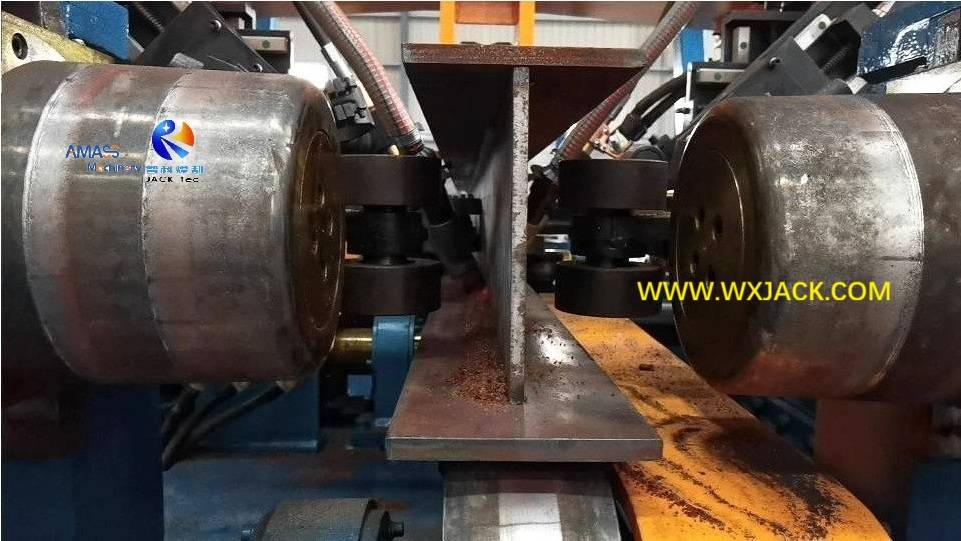

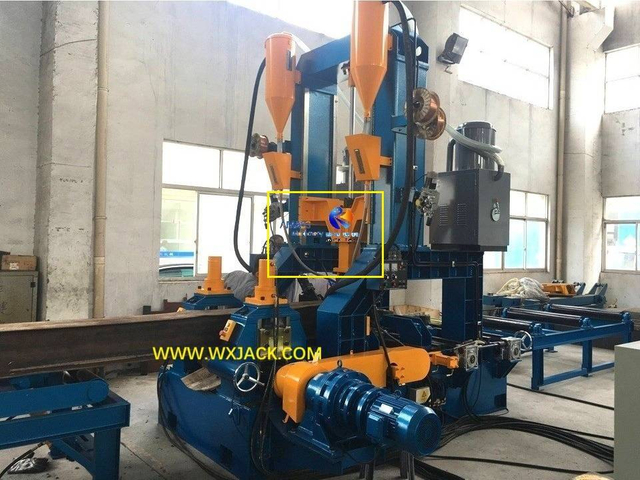

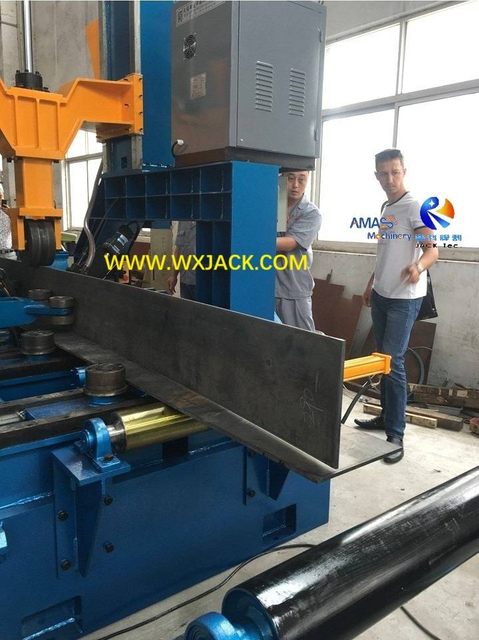

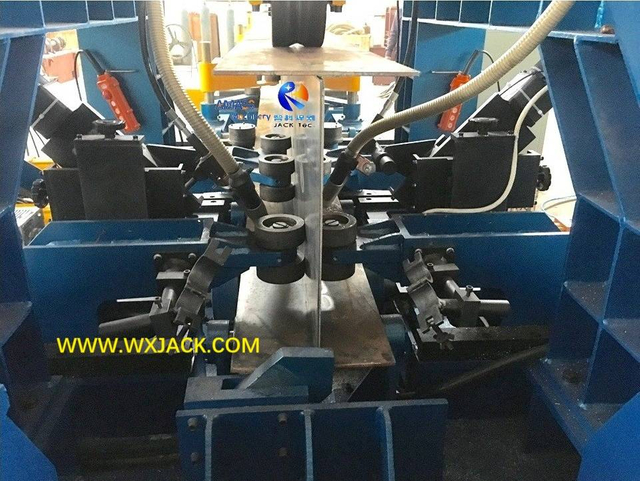

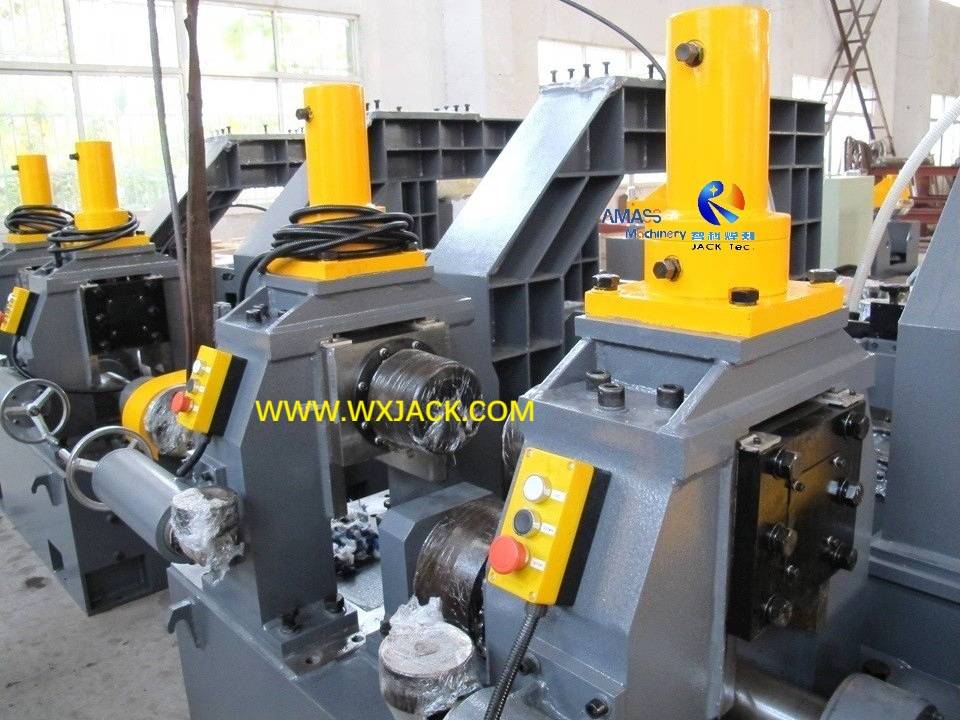

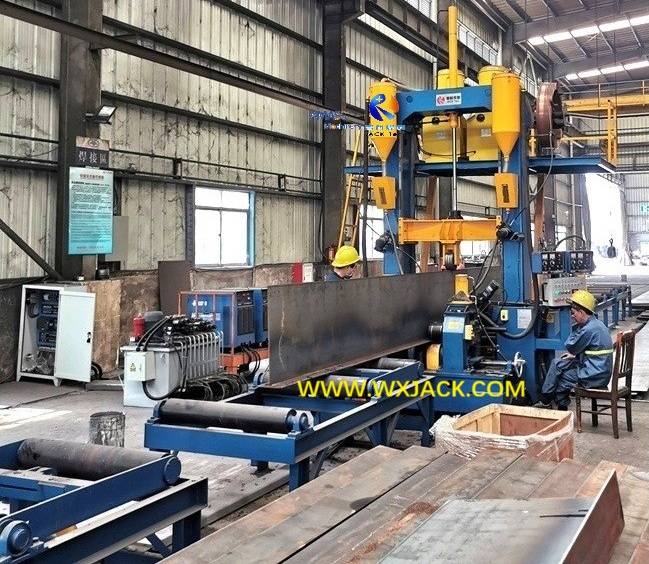

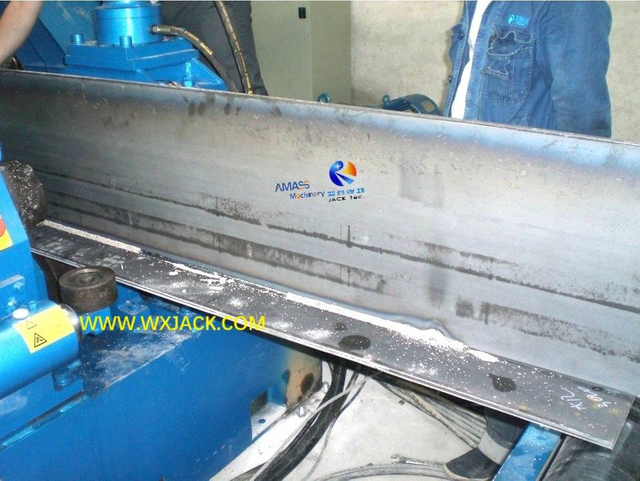

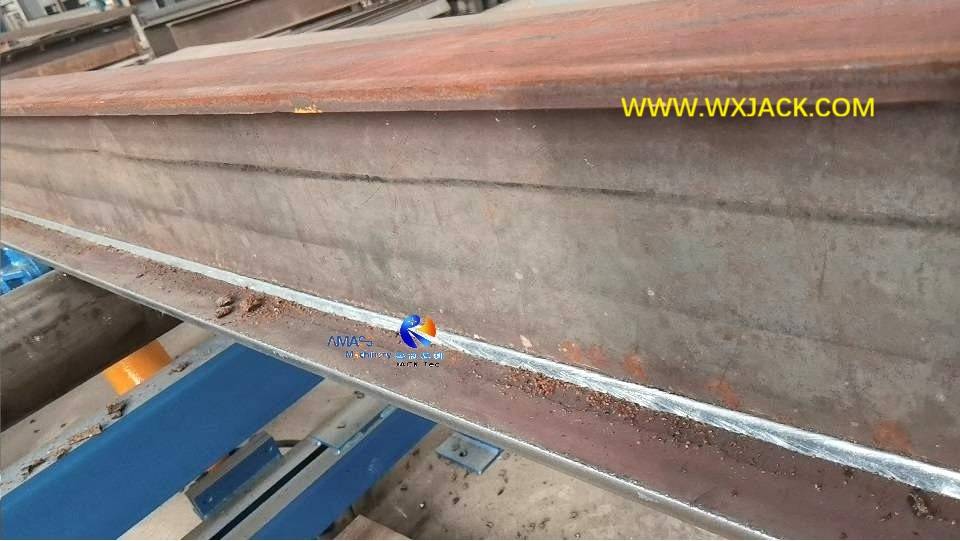

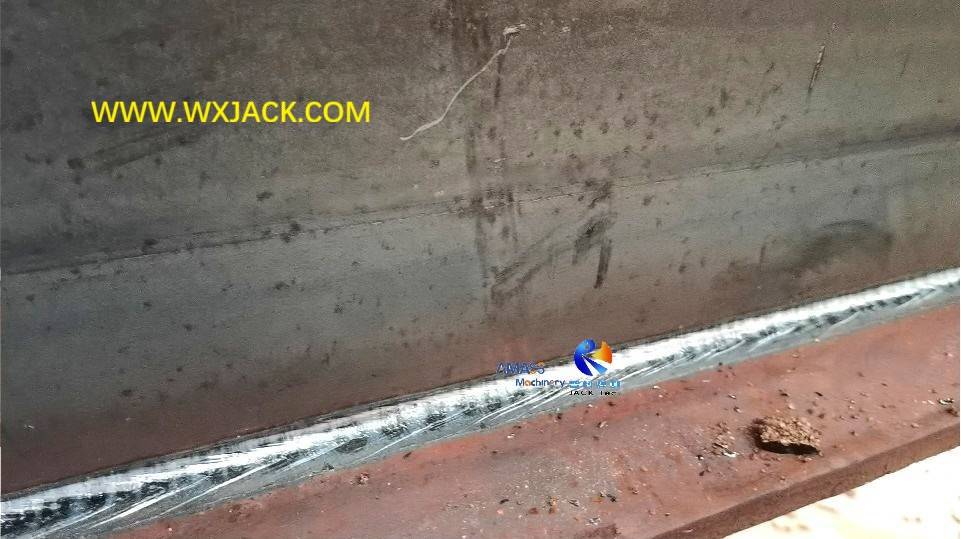

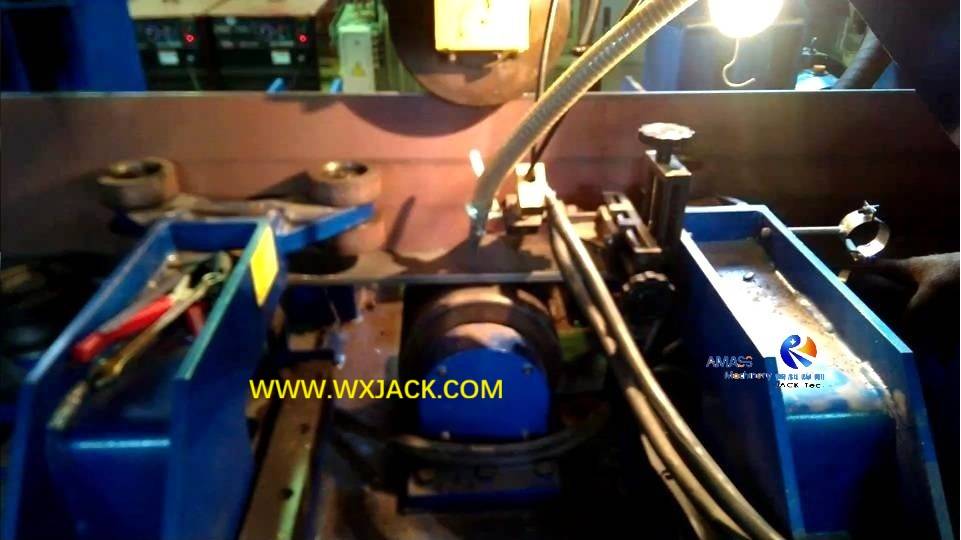

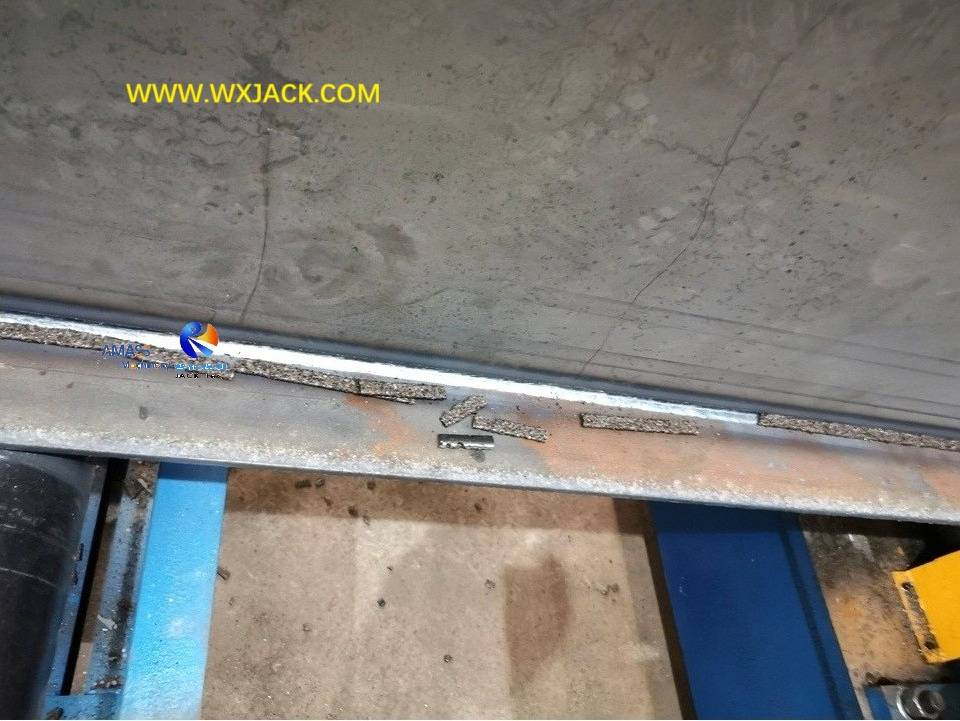

2) Кусок сварной Т-образной балки , изготовленной из модели Wuxi JACK ZHJ15 : ( Рис.4 )

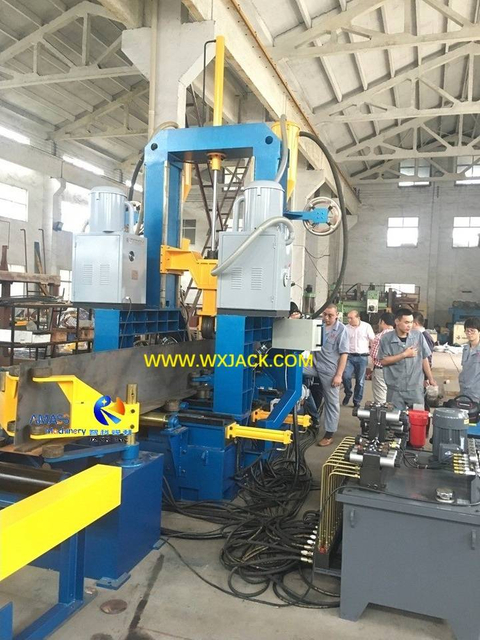

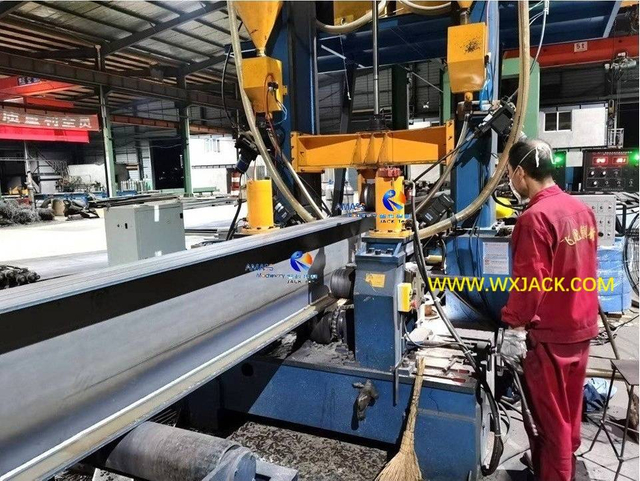

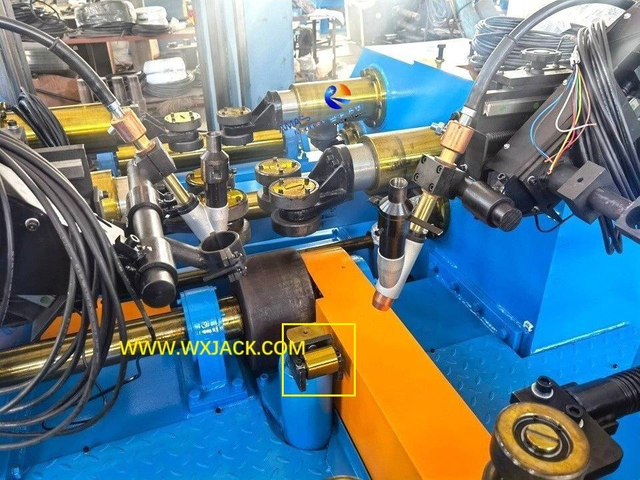

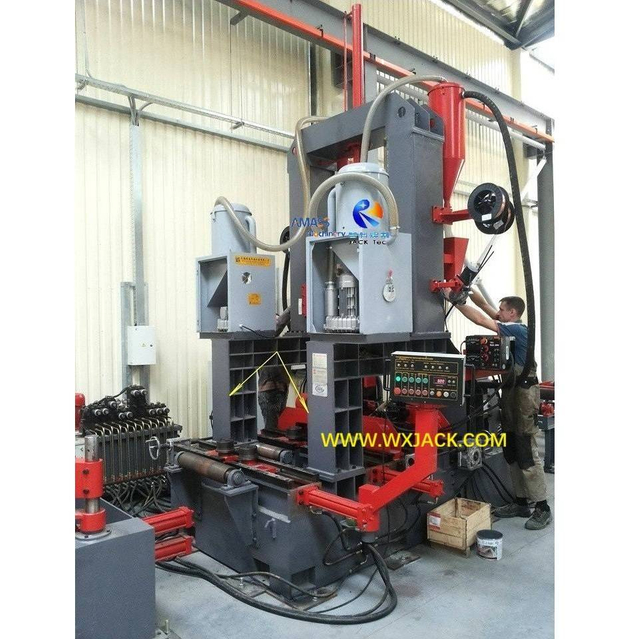

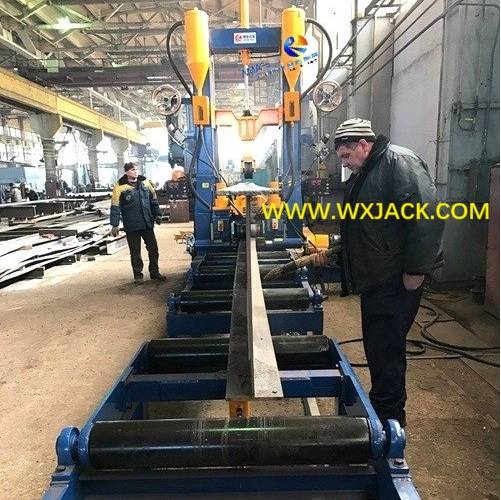

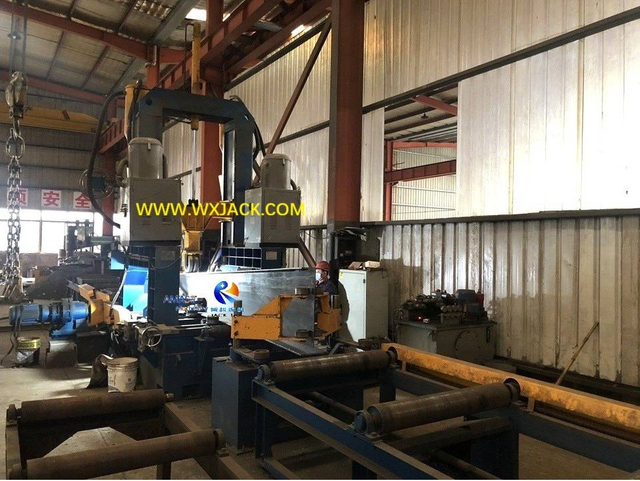

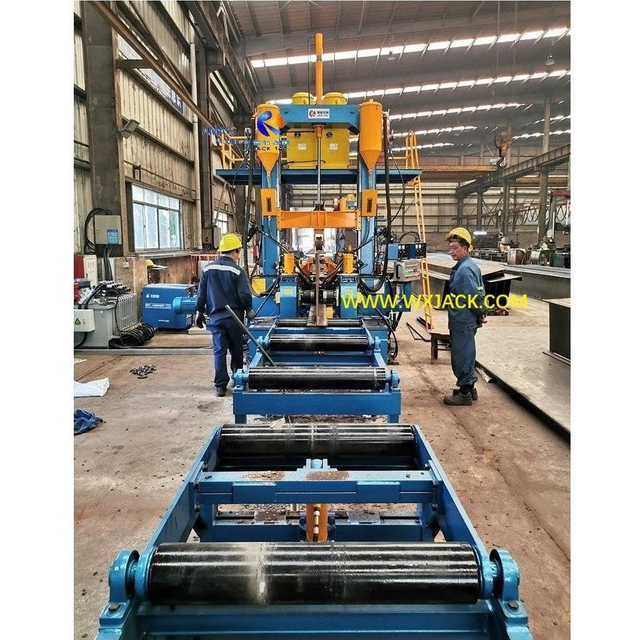

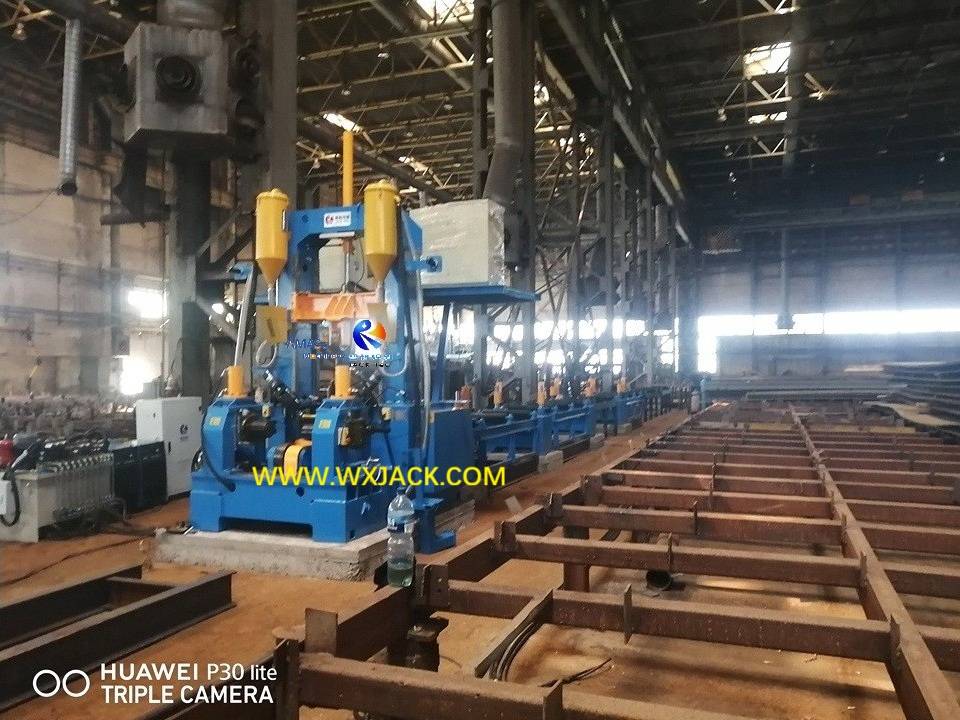

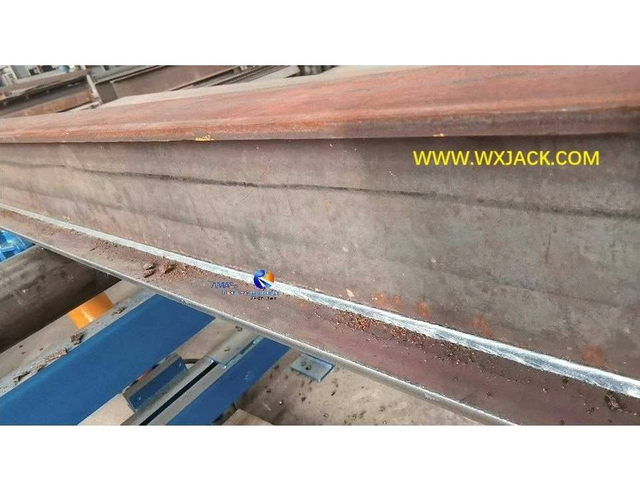

3) Готовая двутавровая балка на выходных рольгангах модели Wuxi JACK PHJ15 , в странах СНГ: ( Рис.5 )

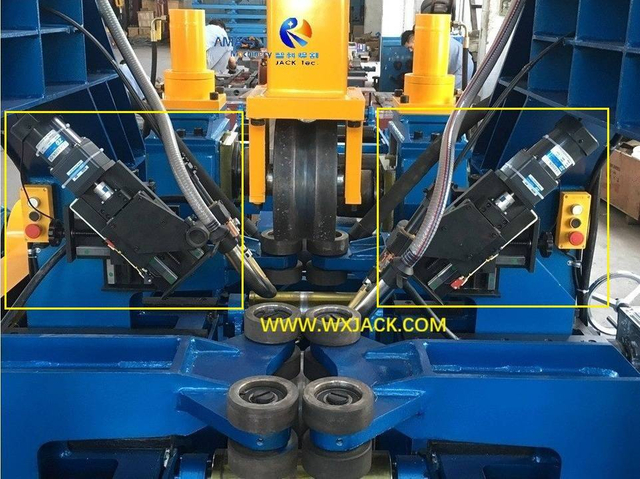

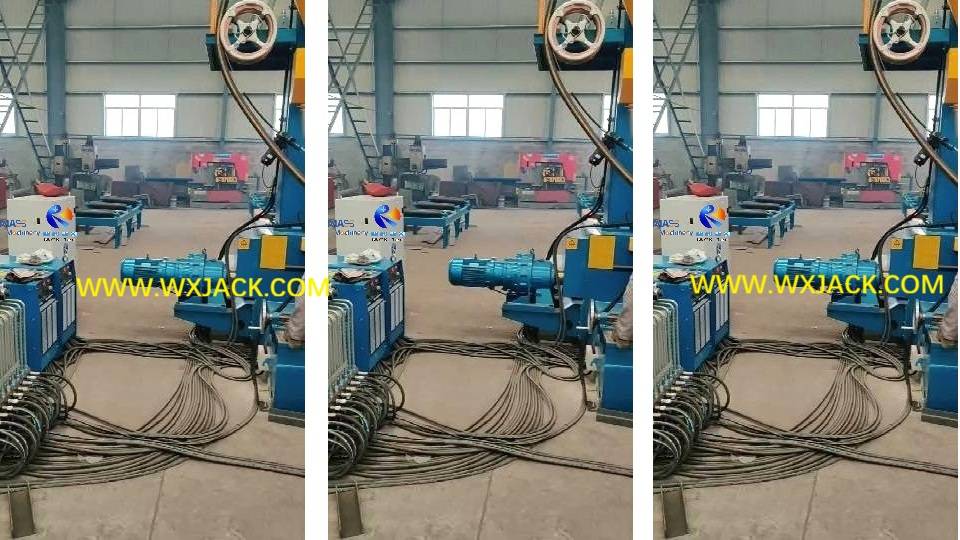

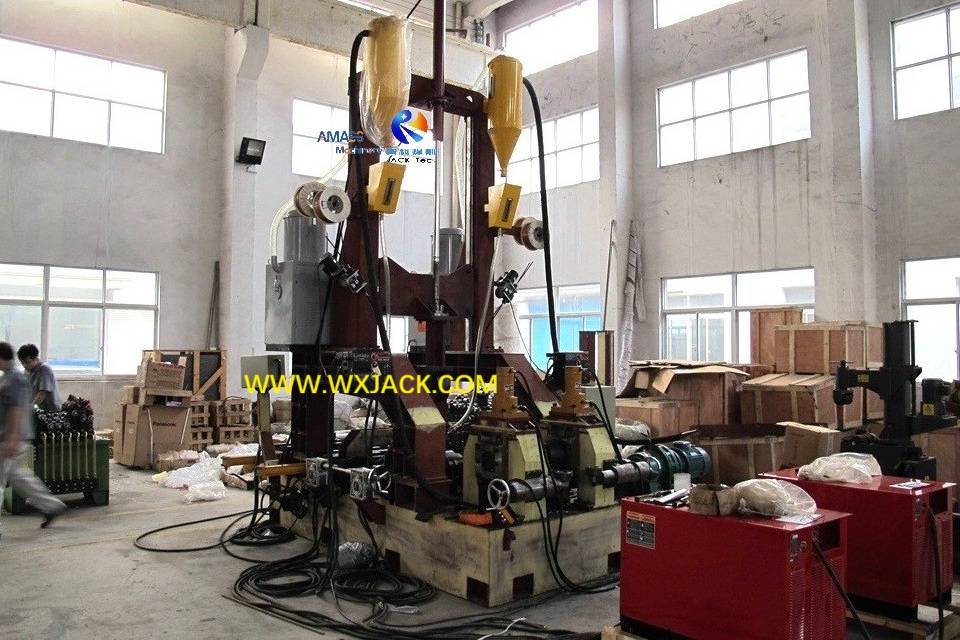

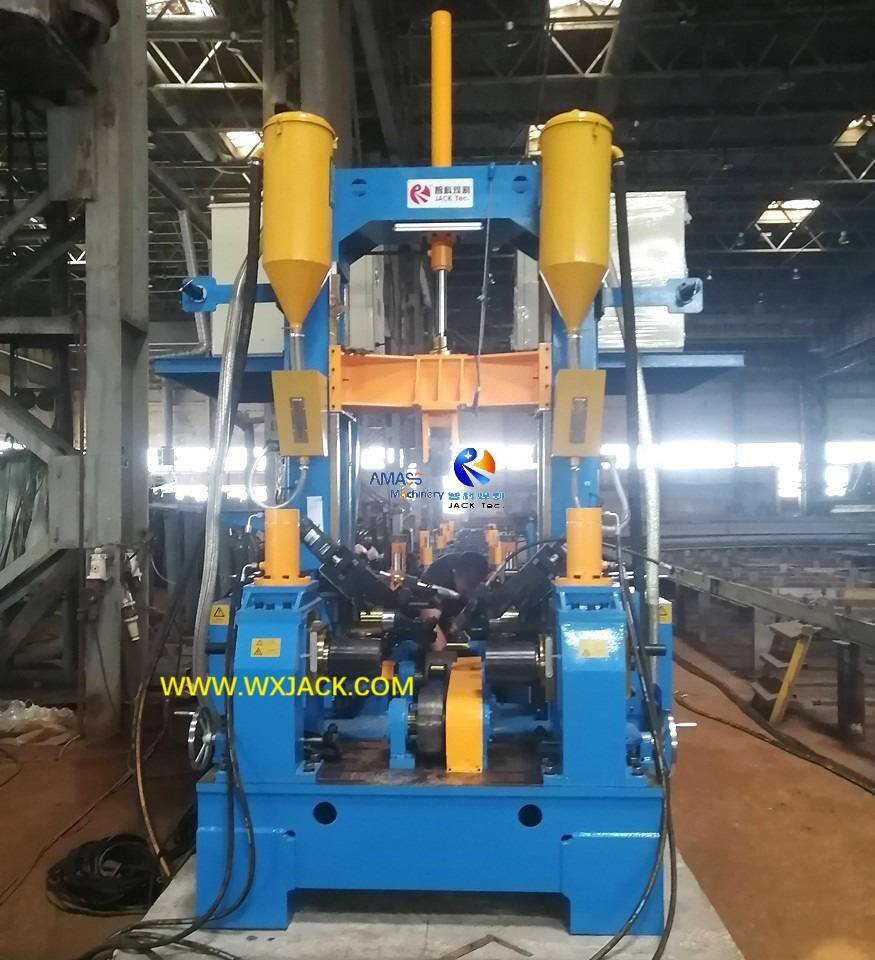

1) Серия PHJ производит балку TH с симметричным и асимметричным поперечным сечением: ( Рис.6 )

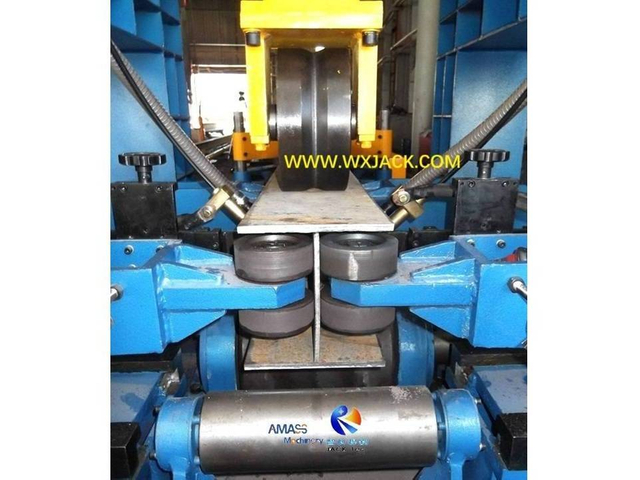

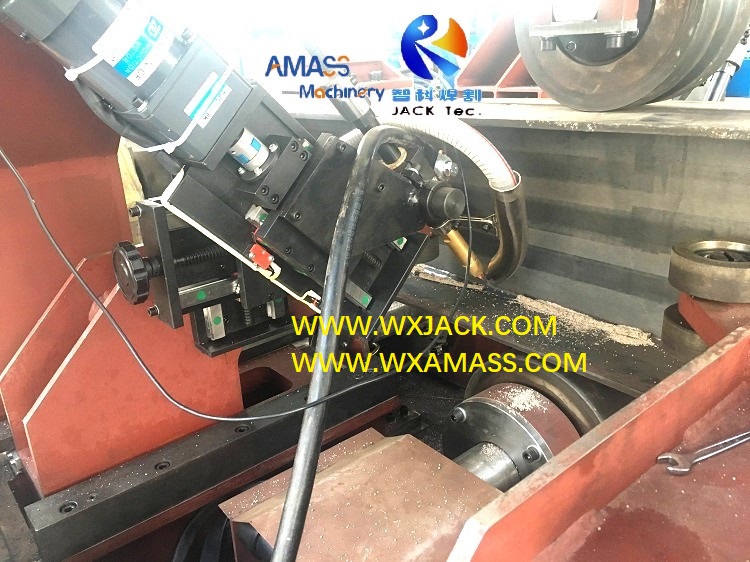

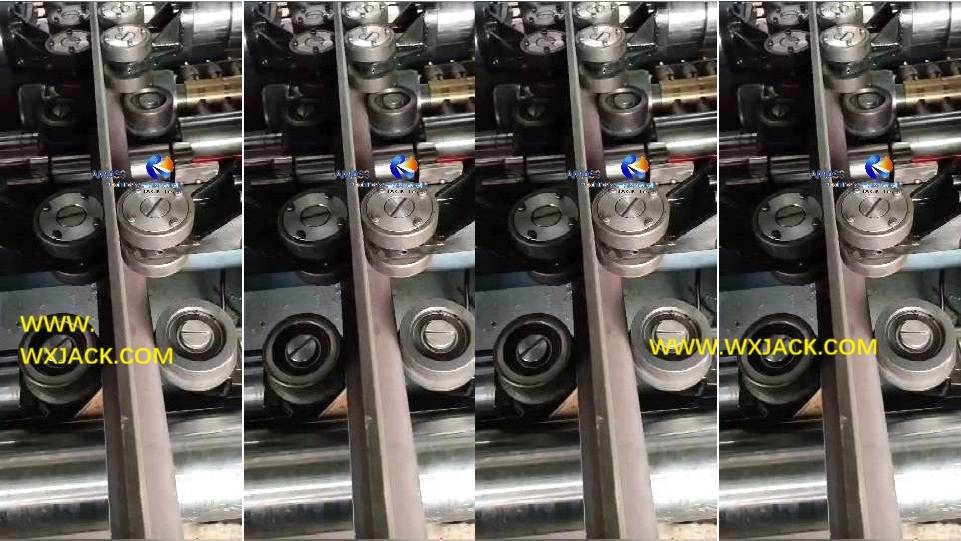

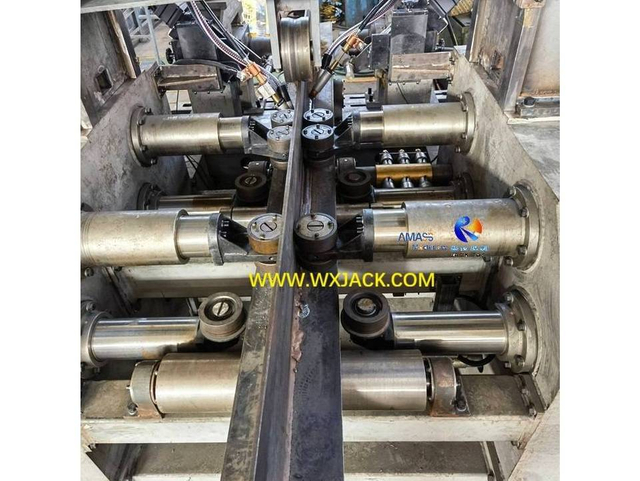

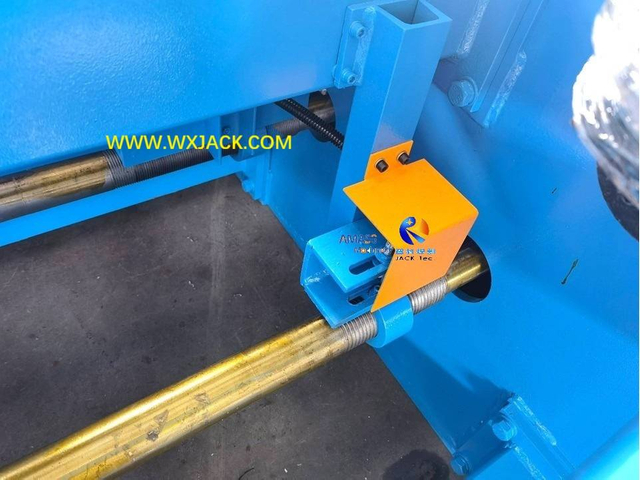

2) Способ сборки двутавровой балки: одна сторона двутавровой балки устанавливается и зажимается с помощью автоматического гидравлического привода; Противоположная сторона двутавровой балки собрана с ручным поворотным маховиком, который, в свою очередь, передается с помощью ходового винта. Полка и стенка двутавровой балки фиксируются с помощью точных эксцентриковых выравнивающих роликов;

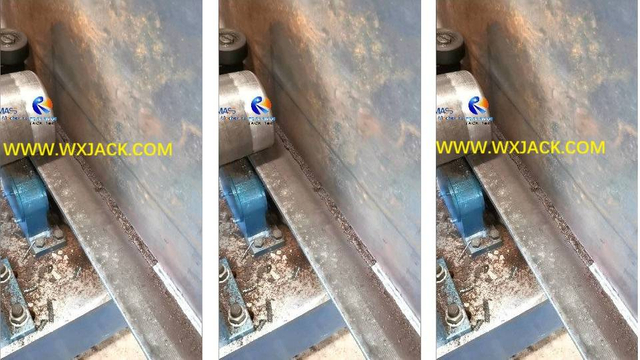

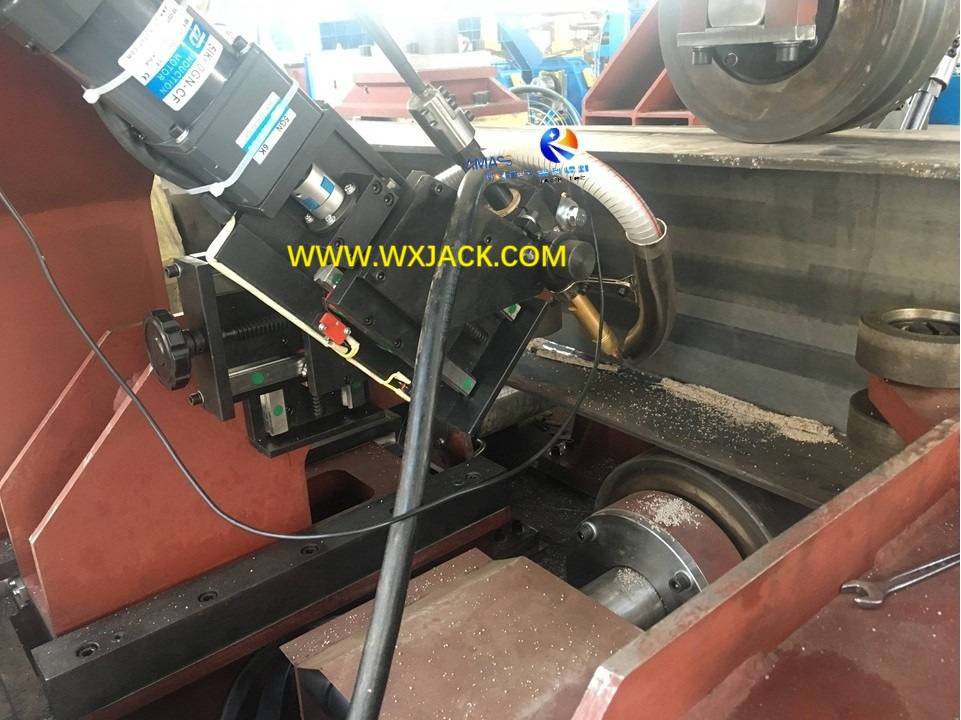

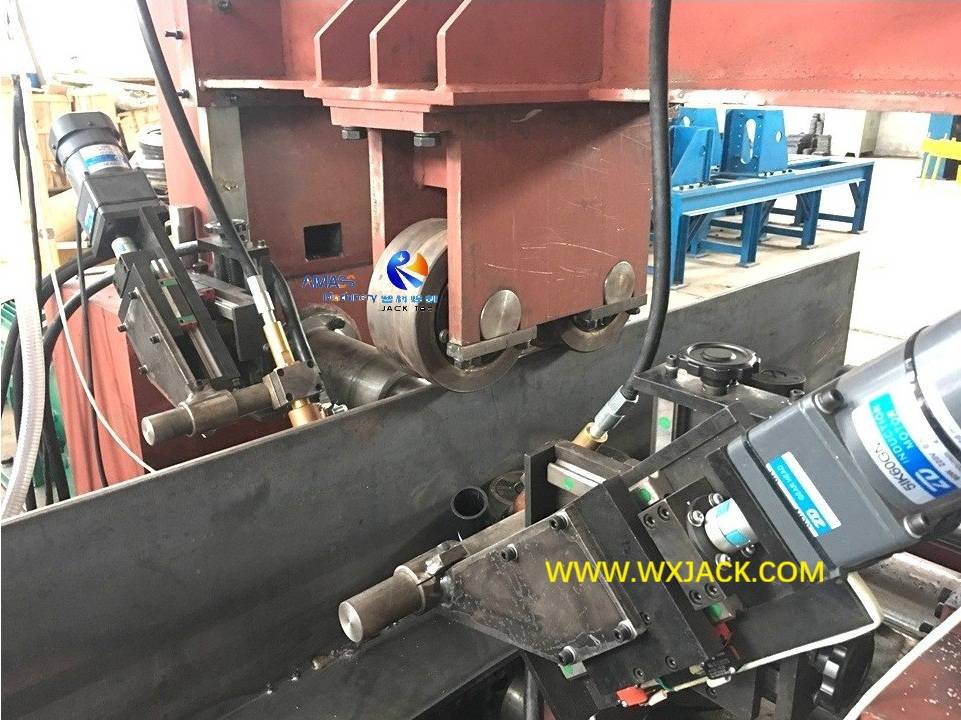

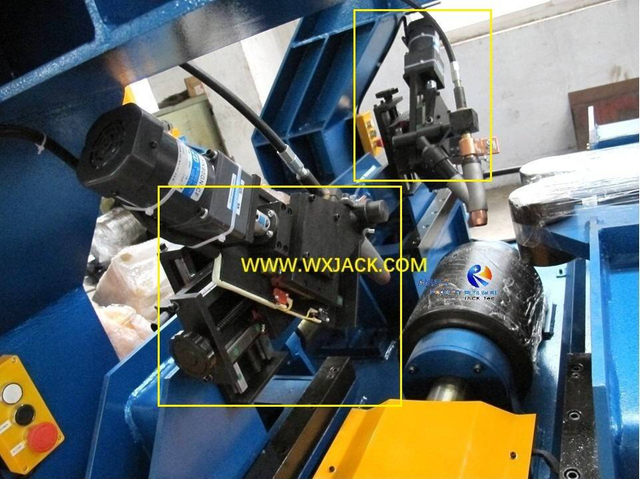

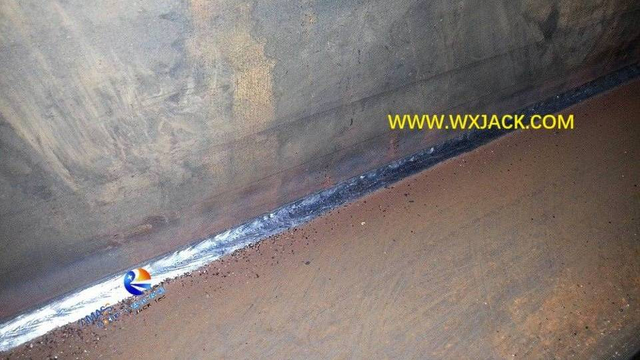

3) Способ сварки: дуговая сварка под флюсом в плоском положении 0°;

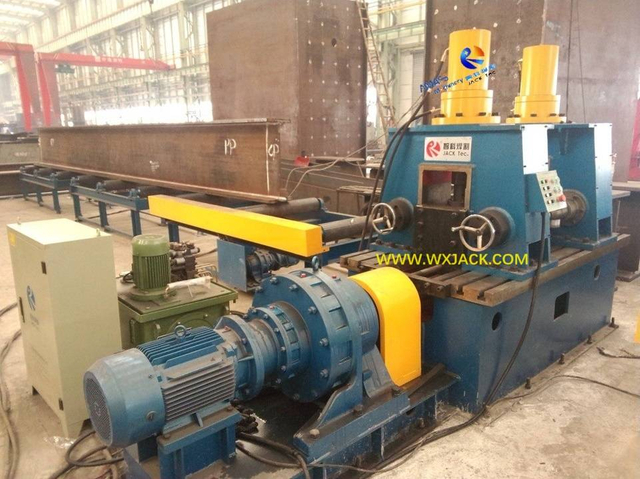

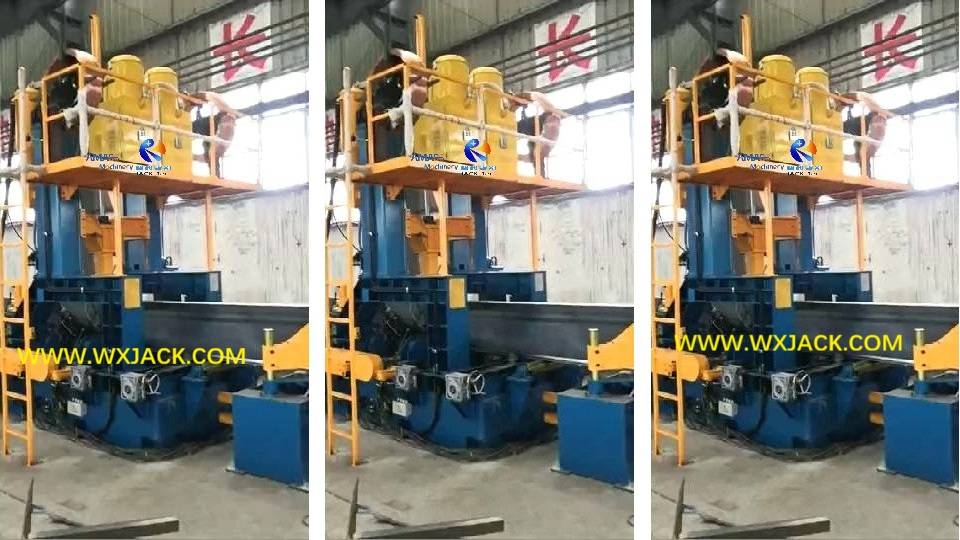

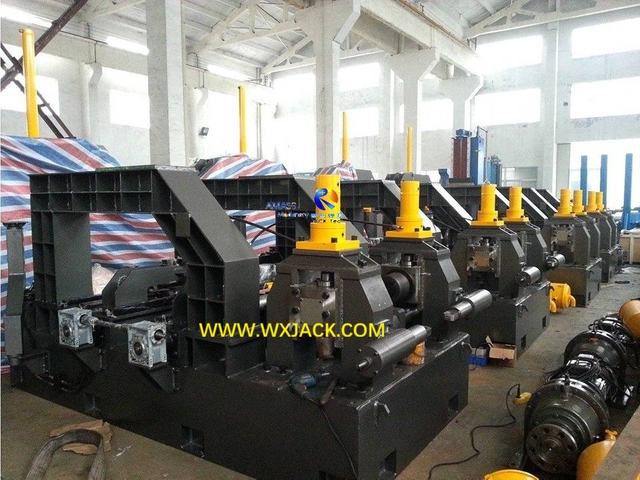

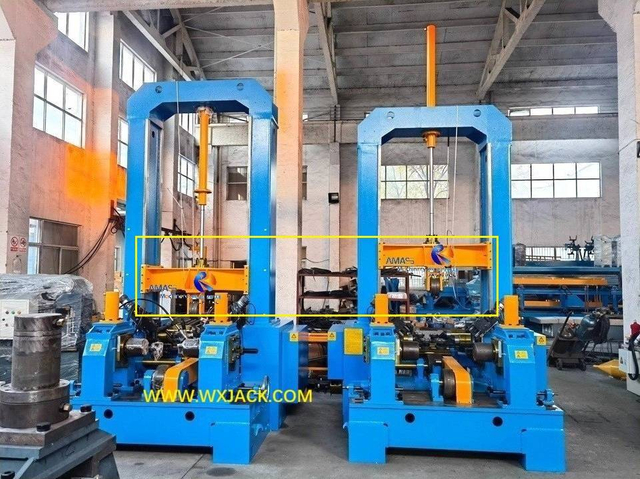

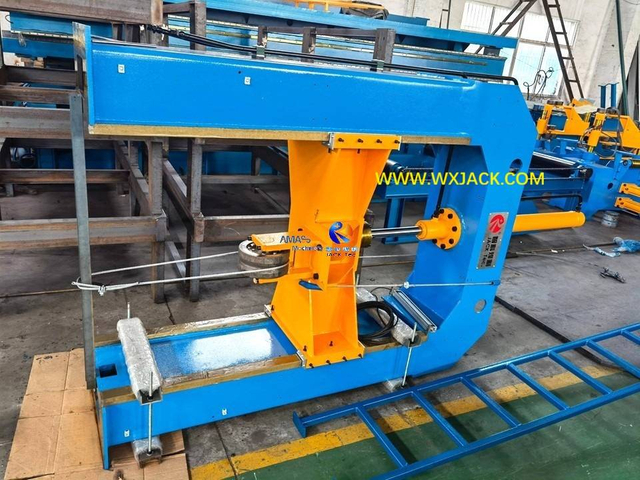

4) Способ выпрямления: Тяжелый надежный гидравлический привод с двумя масляными цилиндрами, действующими вниз;

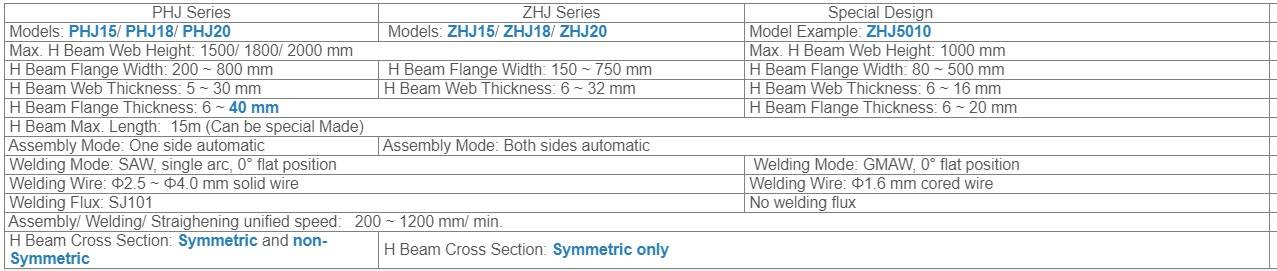

Технические параметры модели PHJ в сборе, машина для выпрямления двутавровой балки 3 в 1:

1) Серия ZHJ ориентирована на изготовление двутавровой балки с симметричным поперечным сечением:
2) Способ сборки: обе стороны двутавровой балки оснащены автоматическим гидравлическим приводом, ходовой винтовой передачей, с точным зажимом эксцентриковых выравнивающих роликов;
3) Способ сварки: такой же, как у PHJ;
4) Способ выпрямления: такой же, как у PHJ;


Технические параметры сварочного аппарата для изготовления двутавровых балок серии 3 в 1 ZHJ:

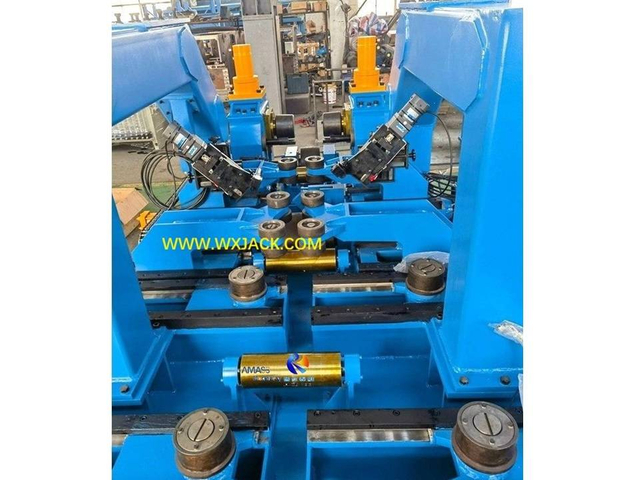

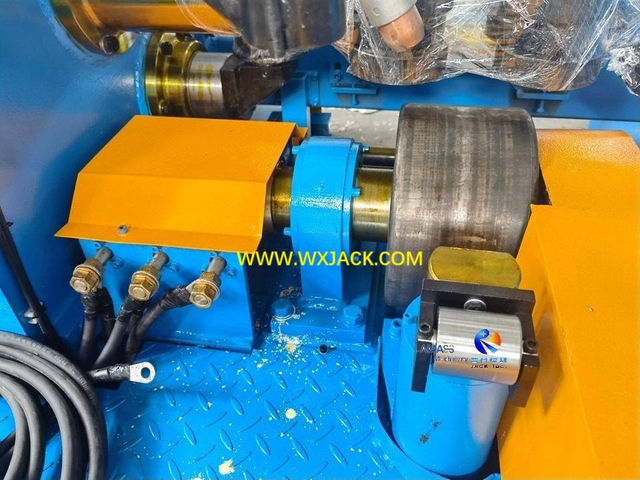

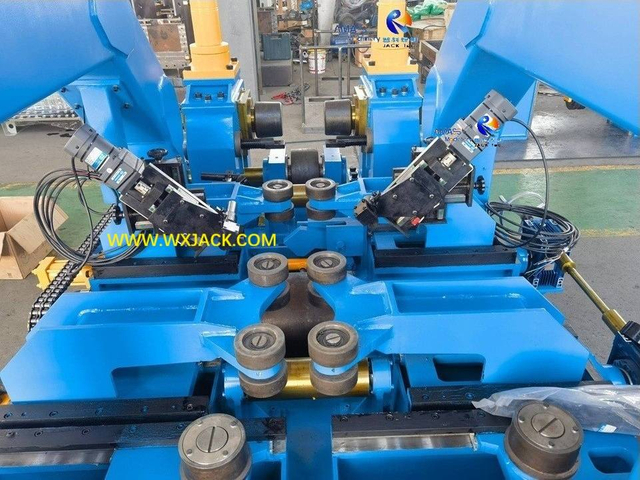

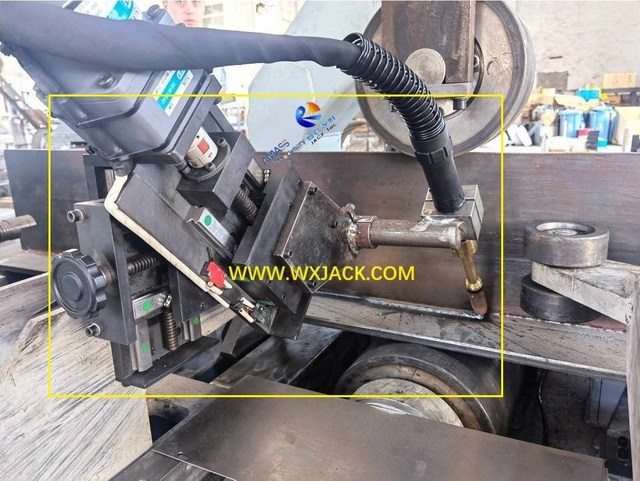

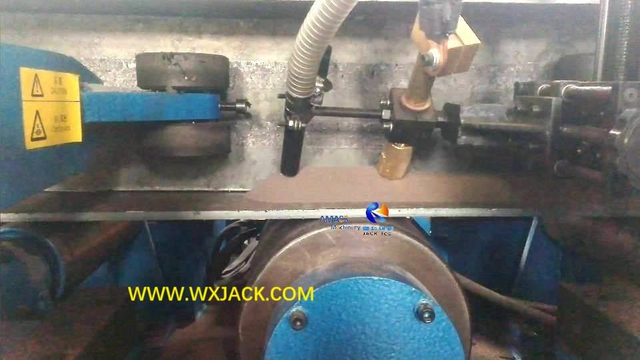

1) Специальная конструкция: некоторые клиенты производят двутавровые балки небольшого размера и тонкой толщины. Что, предположим, если выбрать обычные модели, это будет пустой тратой как бюджета на покупку, так и эксплуатационных расходов. Режим сварки также неприменим: ( рис.7 )

2) По этой причине у нас есть специальные легкие модели машин по выбору клиента, такие как ZHJ10. ;
3) Способ сборки: такой же, как у ZHJ;

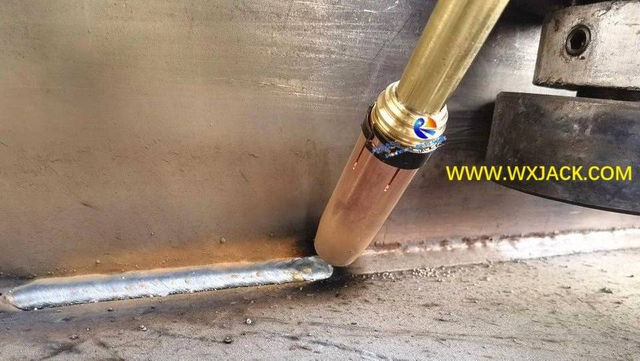

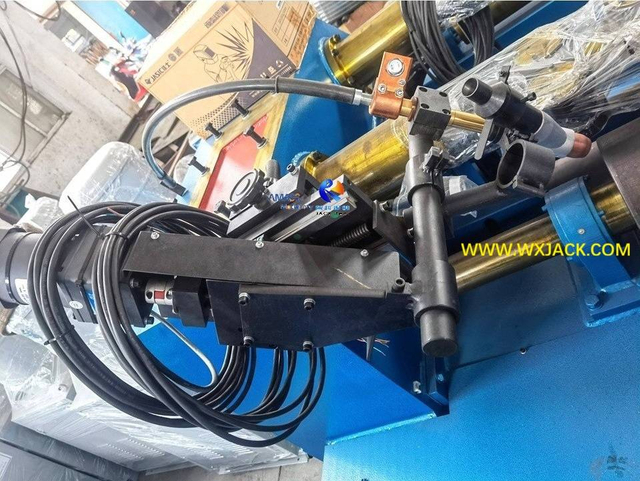

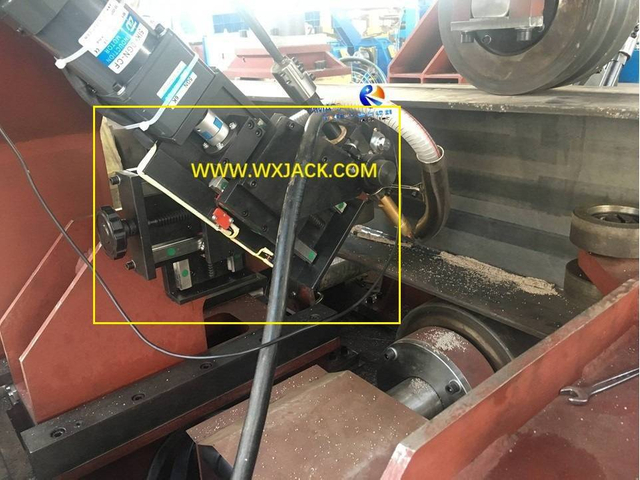

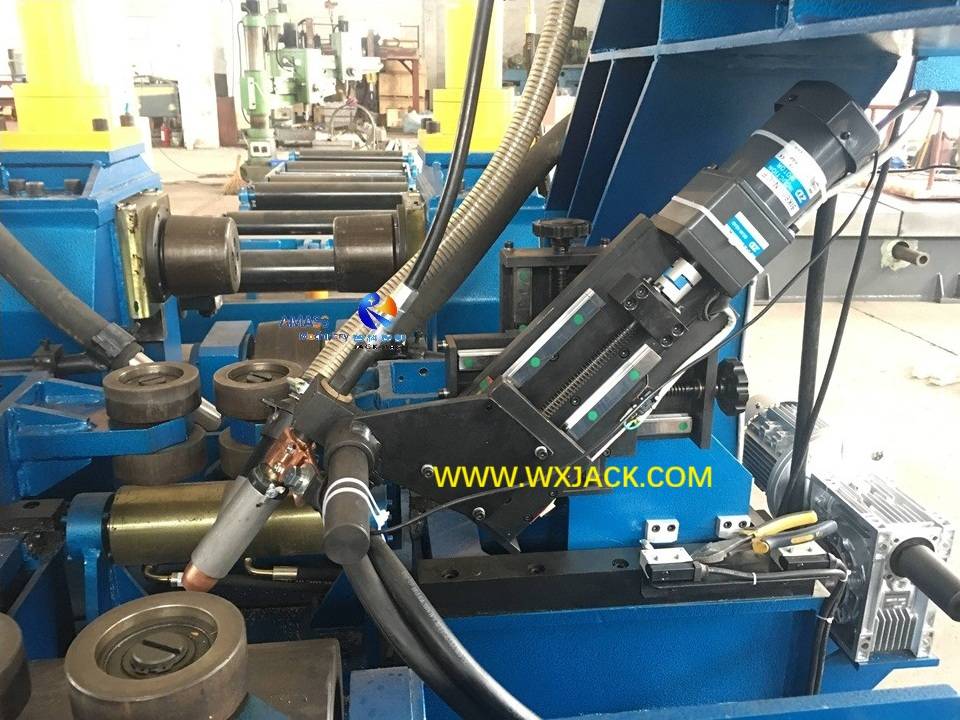

4) Режим сварки: малый ток CO ₂ GMAW, высокое значение IK и прочность сварочного шва;
5) Форма выпрямления: такая же, как у PHJ.

Технические параметры сварочного аппарата 3 в 1 для легких условий эксплуатации с двутавровой балкой:
