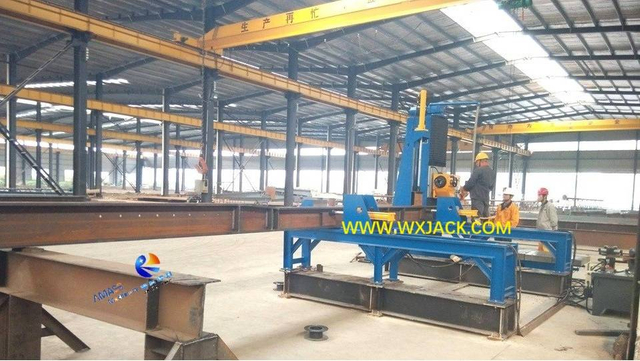

1) Вертикальный торцевой ход равняется 1500 мм или меньше;
2) Типовые модели являются DX15xx и DX12xx серия: макс.вертикальный ход 1500мм и 1200мм соответственно;
3) Самая маленькая модель является DX08xx: С макс.вертикальный ход 800мм;

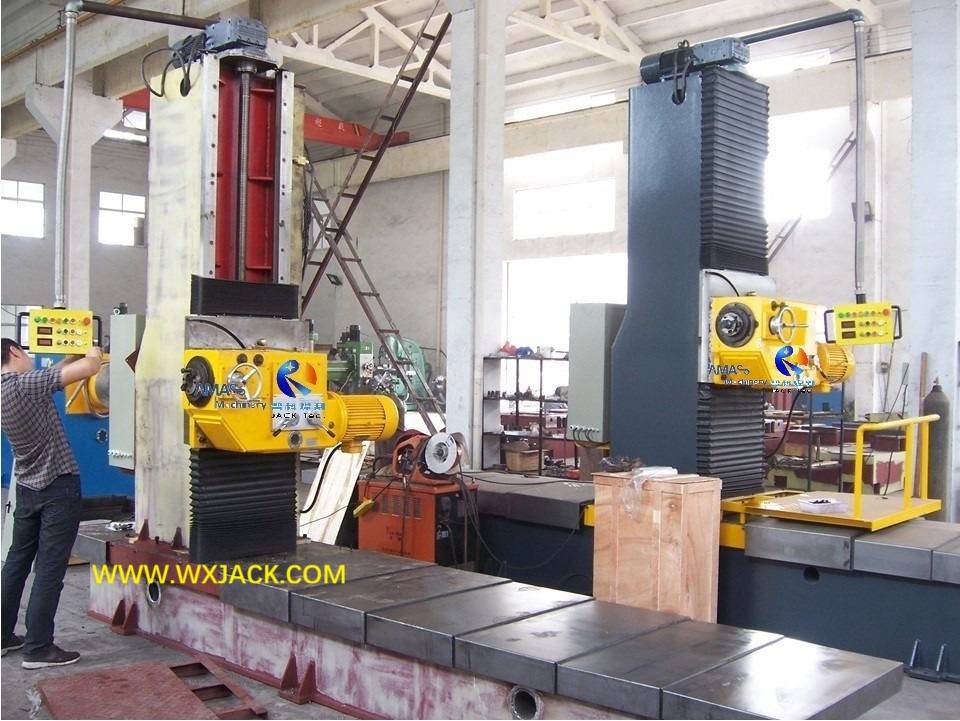

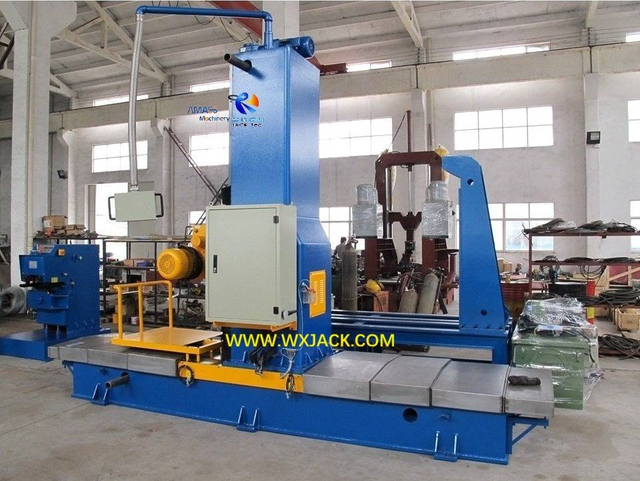

1) Широкое использование: Обычные модели имеют наибольшую долю применения по объему продаж и охвату;
2) Самая длинная история: Это источник семейства продуктов Фрезерный станок для торцевой поверхности двутавровой балки со стальной конструкцией;
3) Все остальные ряды: Сверхмощный / ЧПУ / фрезерный и торцовочный центр… Все они разработаны на основе обычного фрезерного станка для торцевой поверхности двутавровой балки;
4) Wuxi JACK является ведущим поставщиком в отрасли станков для фрезерования торцевых поверхностей двутавровых балок со стальными конструкциями: Доля рынка/Техническое превосходство/Полная линейка моделей на выбор клиентов;
5) Общее превосходство Wuxi JACK представлены на слайдах 'Преимущество станка Wuxi JACK для фрезерования торца двутавровой балки со стальной конструкцией'.

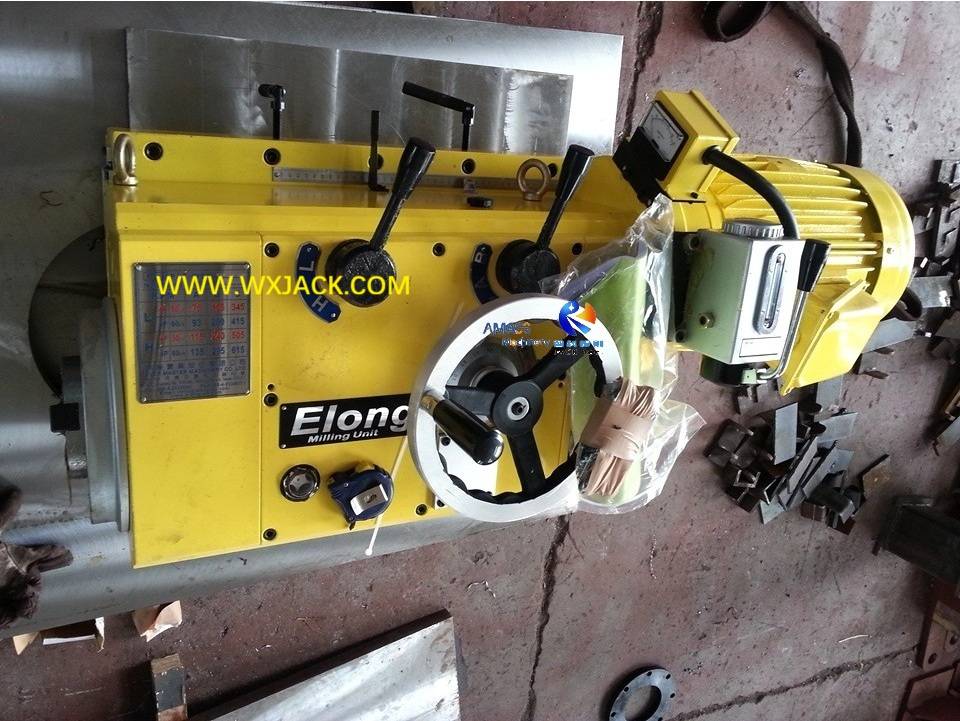

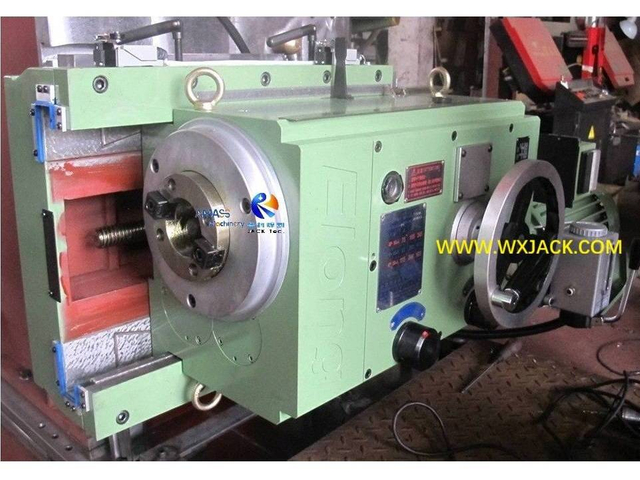

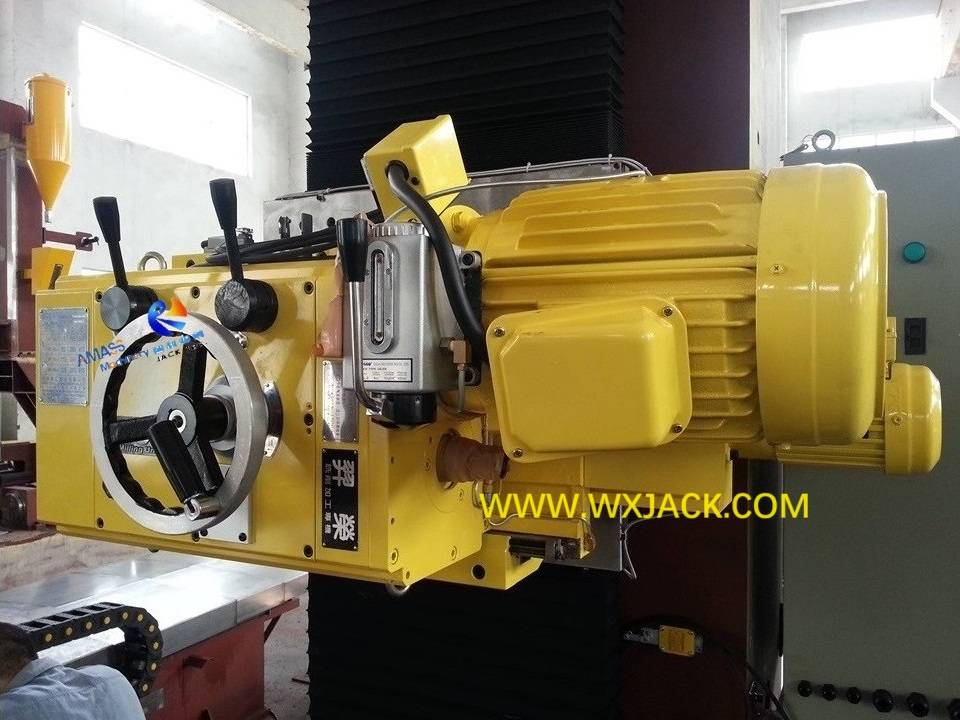

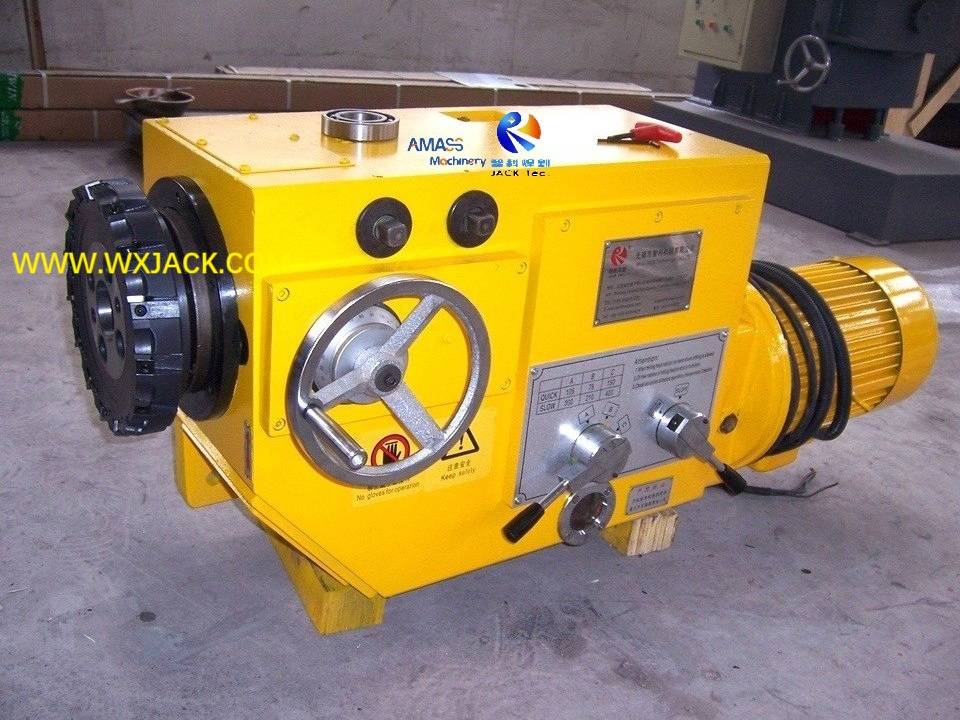

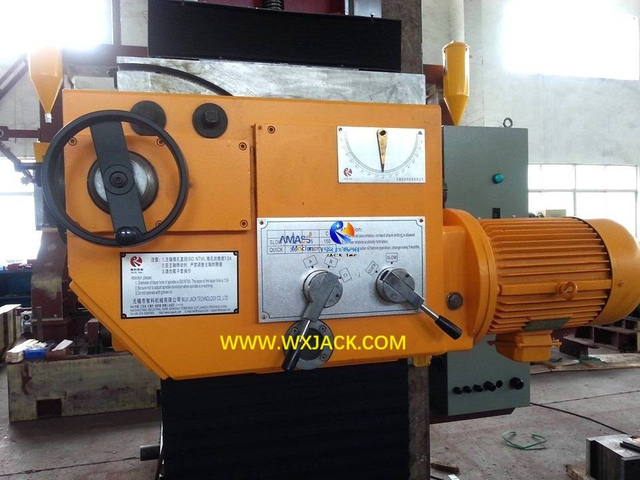

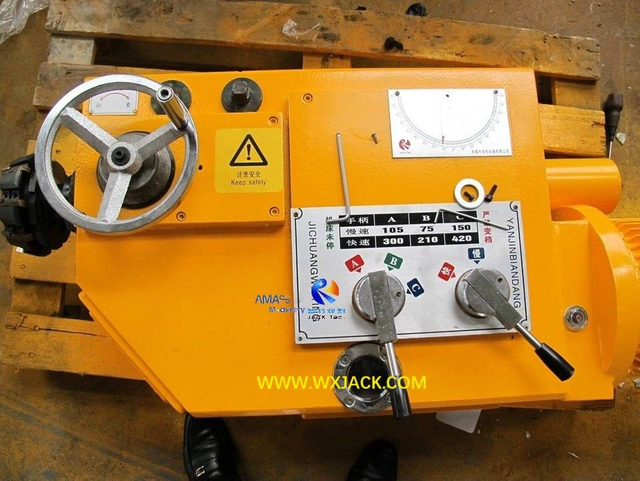

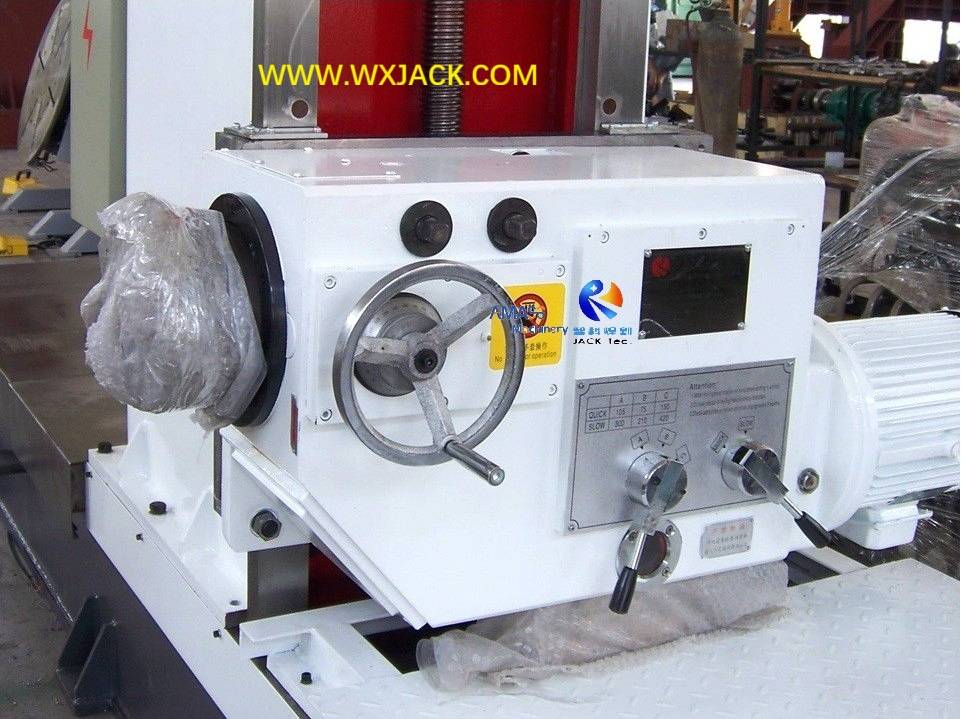

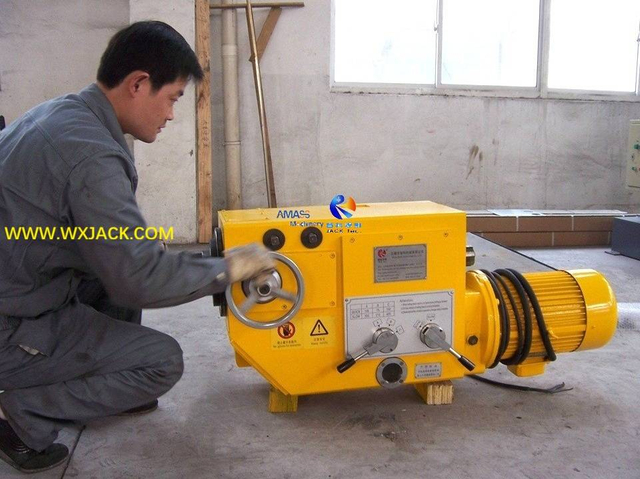

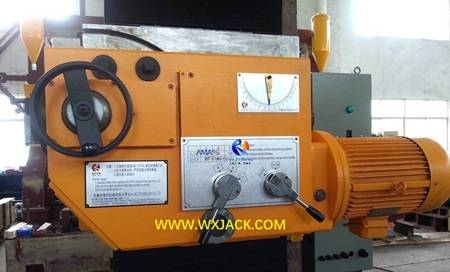

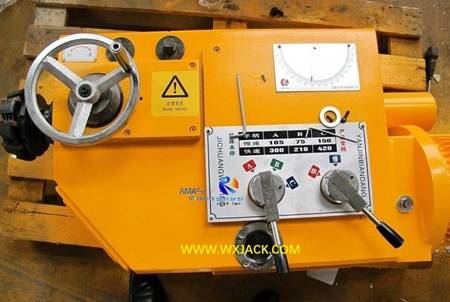

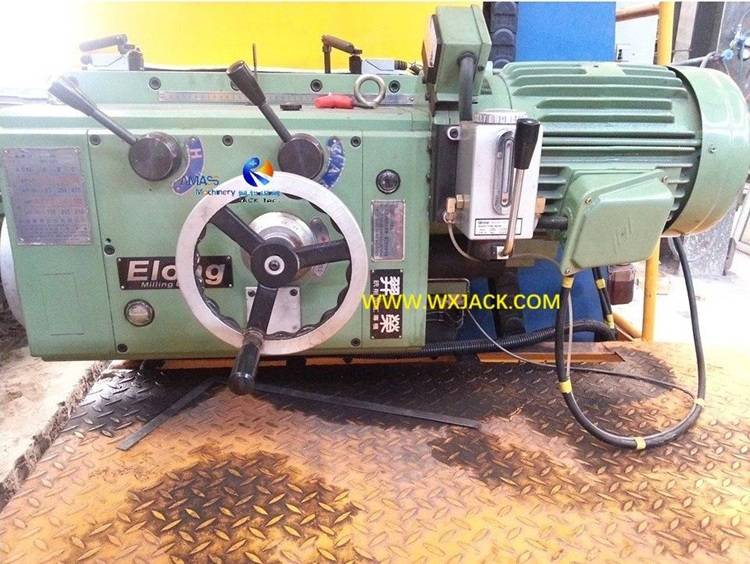

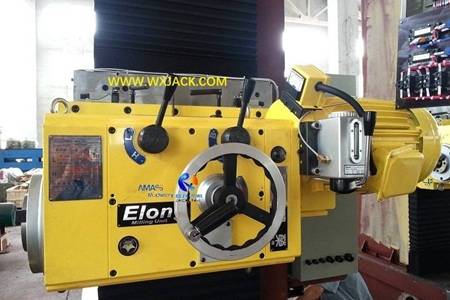

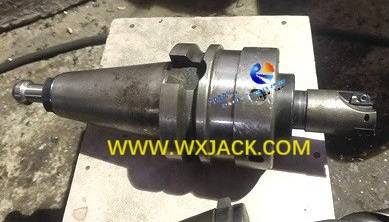

Левая прокрутка фотографий: Мощные первоклассные фрезерные головки станка Wuxi JACK для обработки торца двутавровой балки

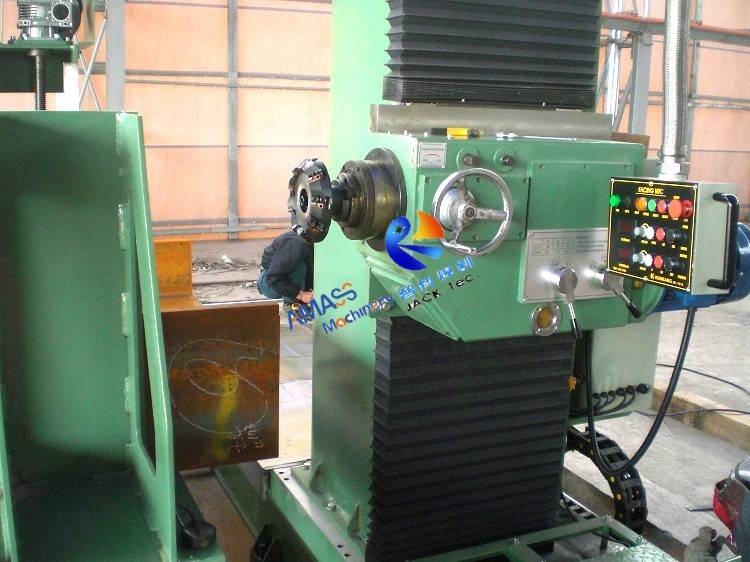

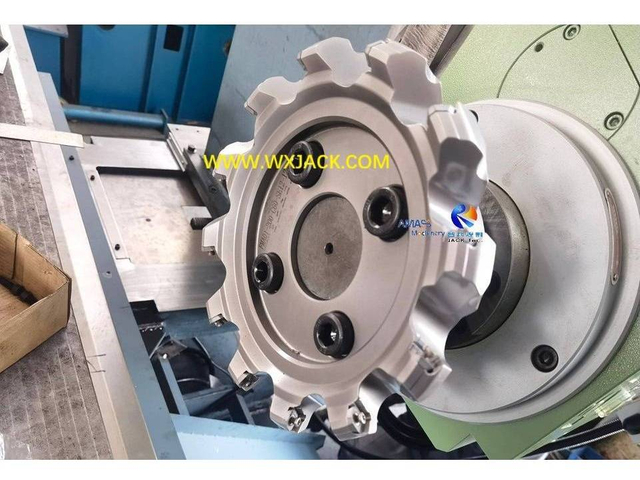

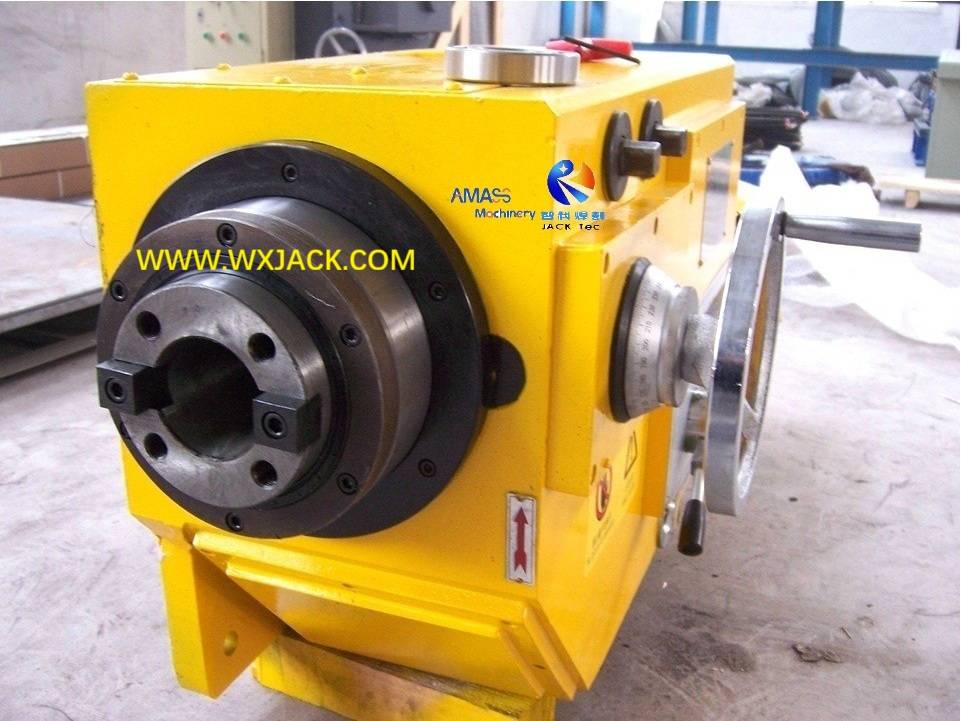

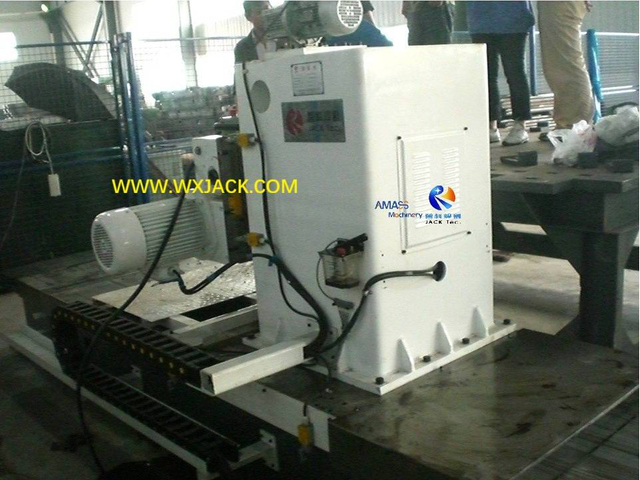

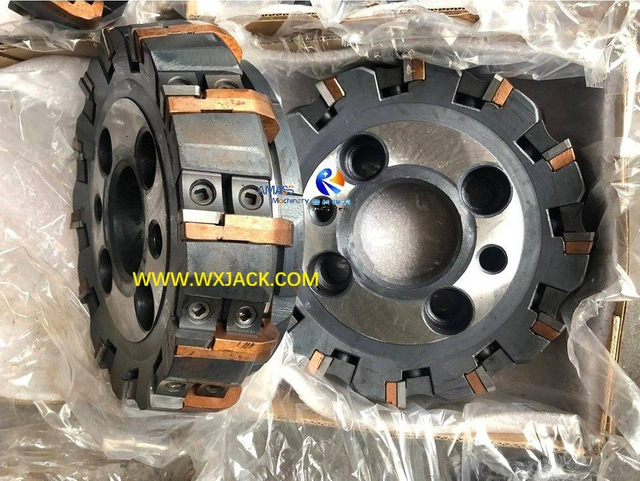

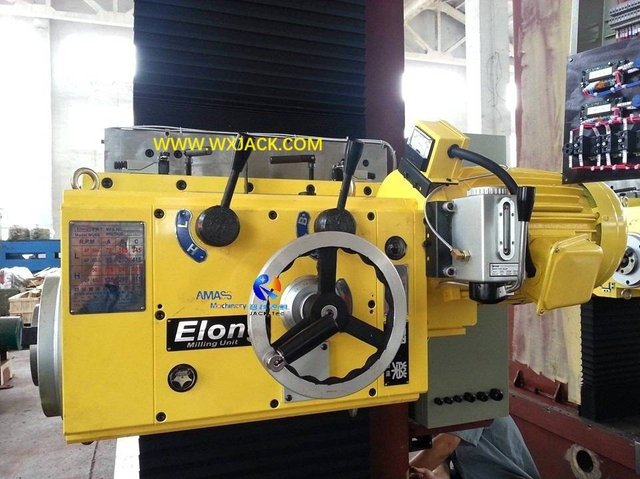

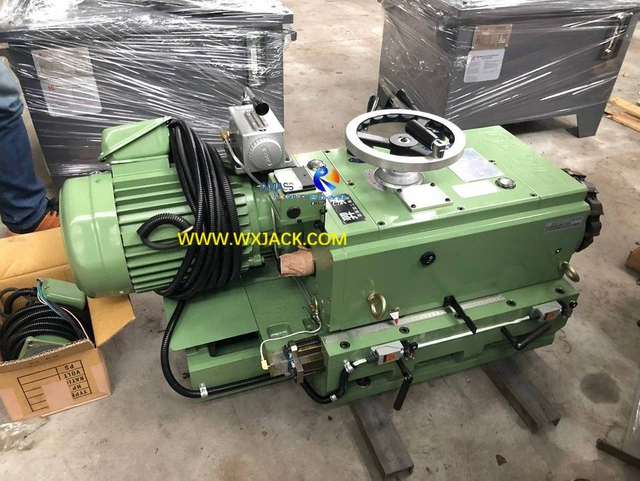

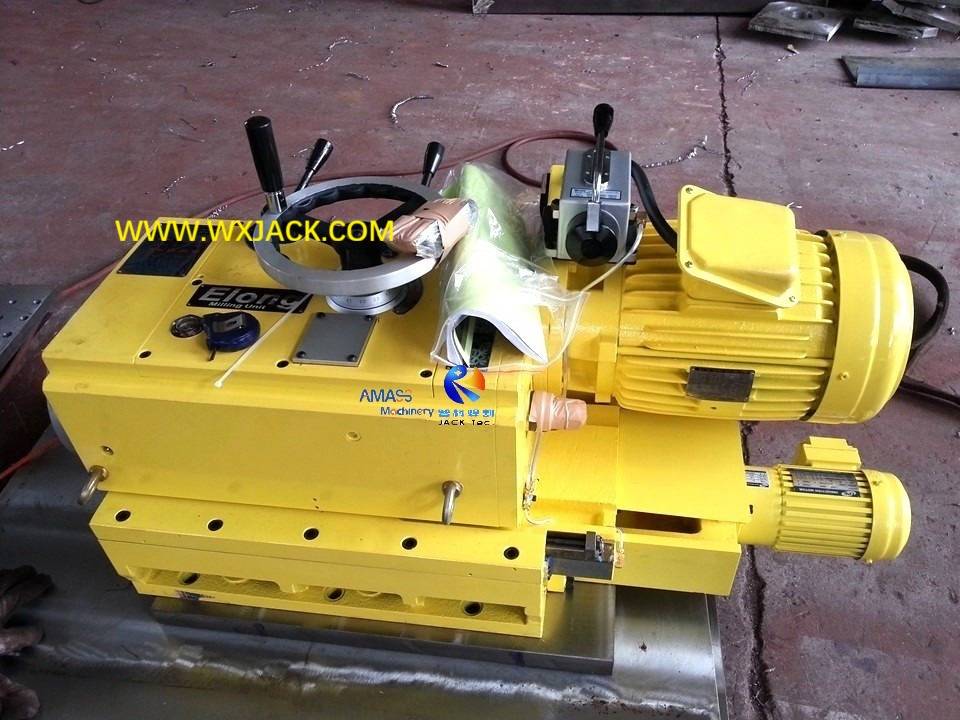

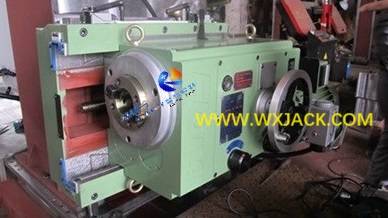

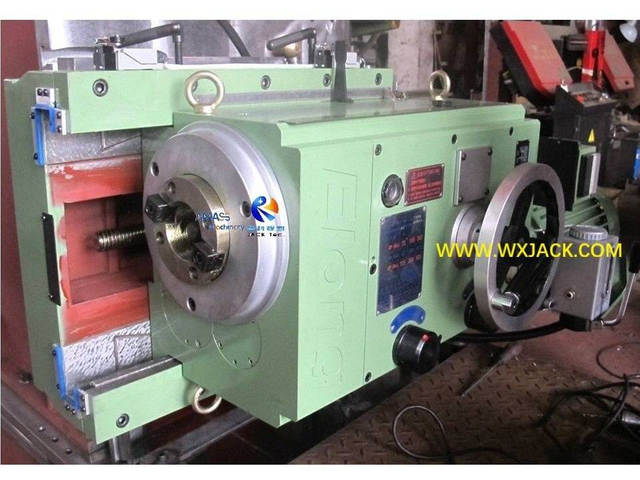

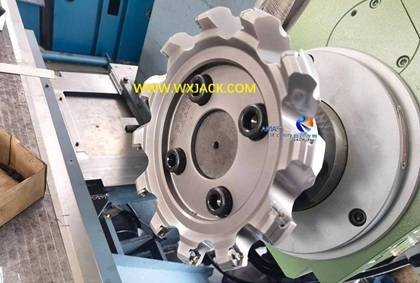

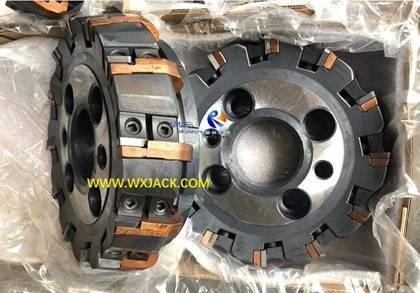

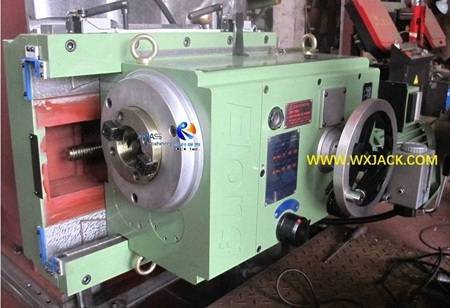

1. Фрезерная головка «Душа» в любом наборе фрезерных станков для торцевых поверхностей двутавровых балок: его мощность / функции / расходные материалы определяют общую производительность станка;

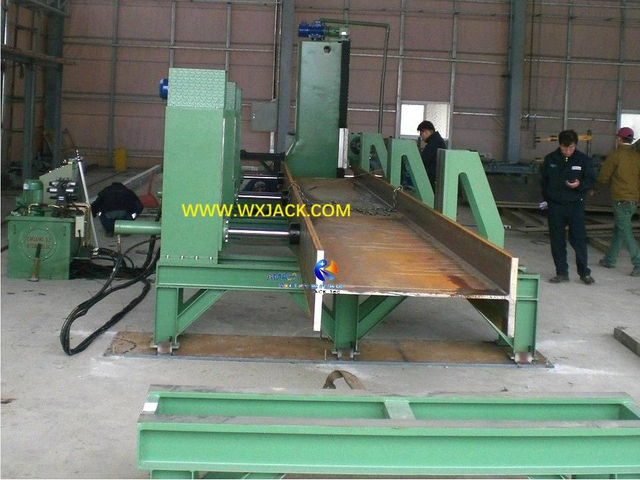

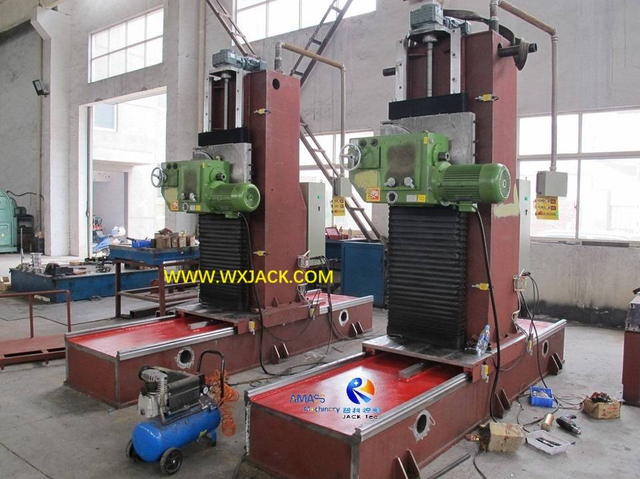

2. Установка: В фрезерном станке для торцевой поверхности двутавровой балки стальной конструкции фрезерная головка устанавливается на вертикальную колонну с помощью моторизованной движущейся каретки;

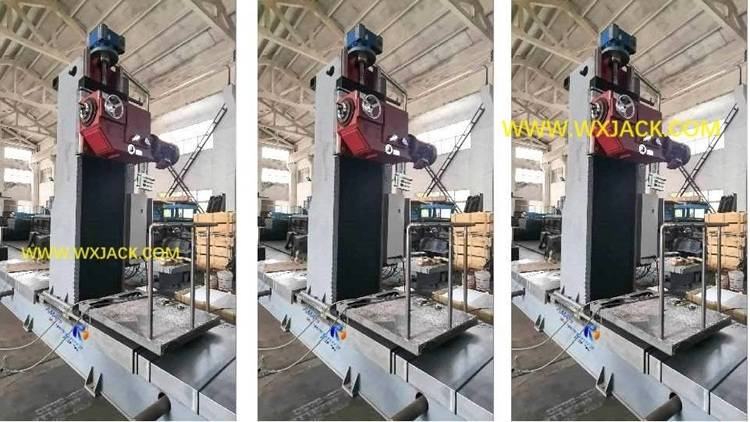

1) Подвижная каретка перемещается вверх и вниз по вертикальной колонне;
2) Между тем, вертикальная колонна движется вдоль механической горизонтальной опорной поверхности;
С регулируемой рабочей скоростью, завершая двухмерное фрезерование на торце заготовок.
Примечание: яВ дополнение к нижеприведенным 6 видеороликам, для получения дополнительных видеороликов о стандартных моделях станков для фрезерования торцевых поверхностей Wuxi JACK посетите страницу: Видео о фрезерном станке для обработки торца двутавровой балки

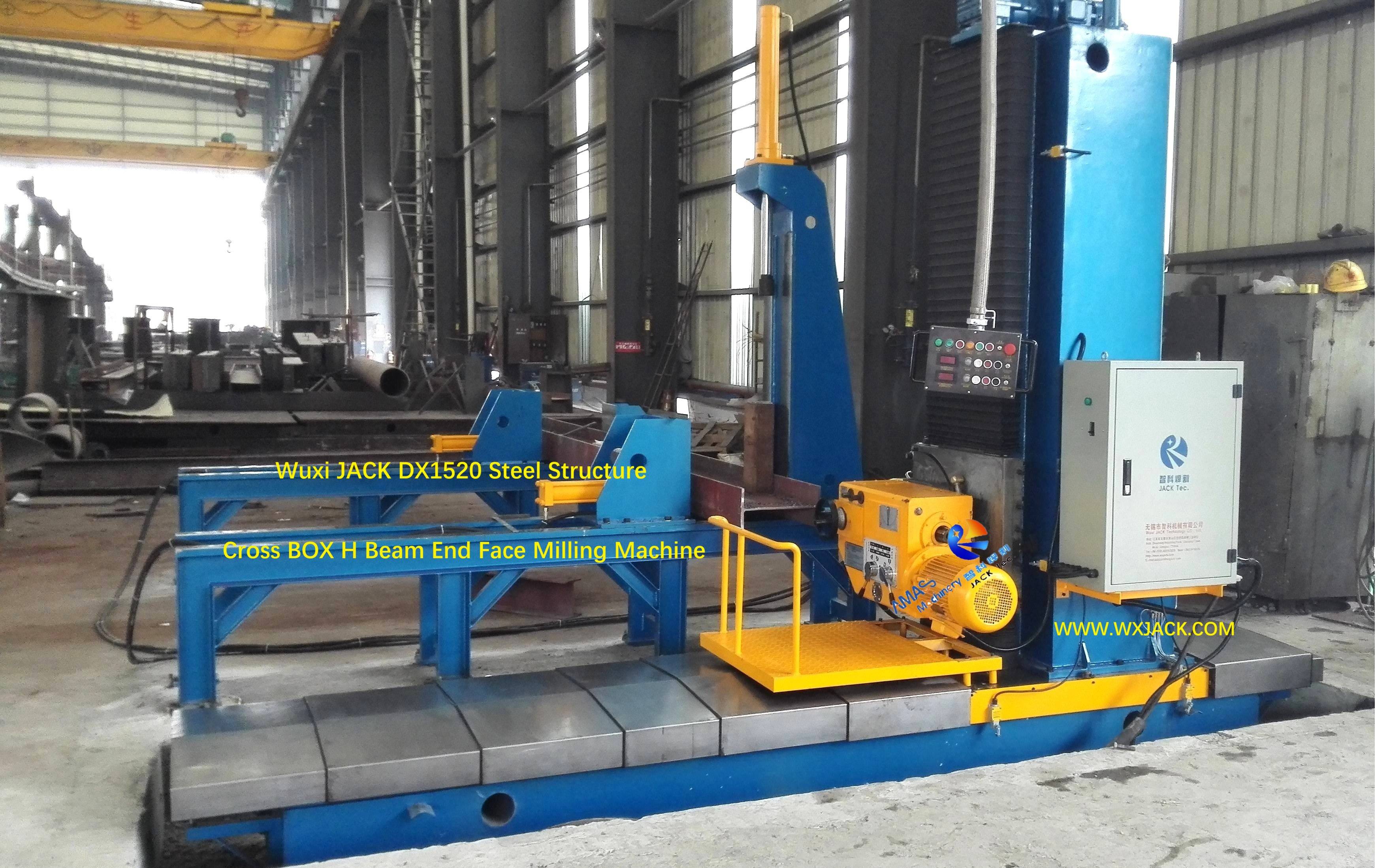

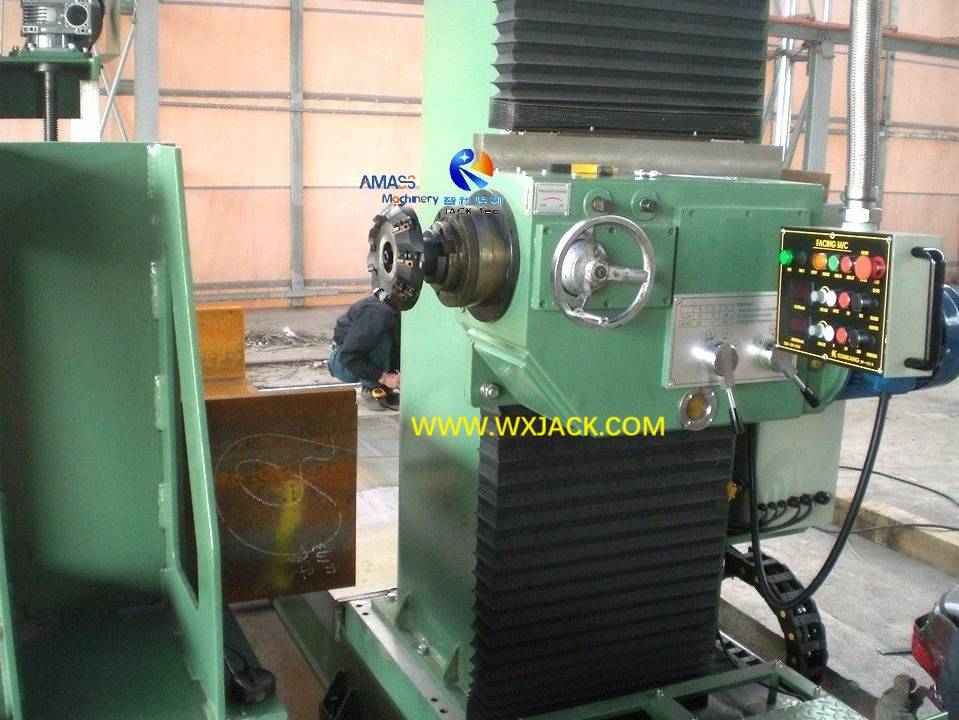

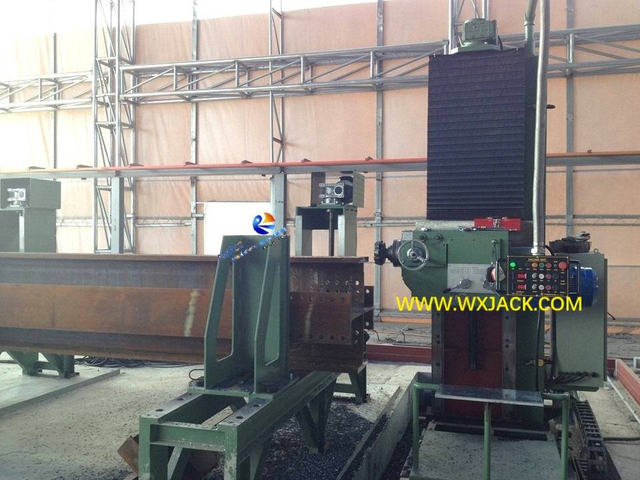

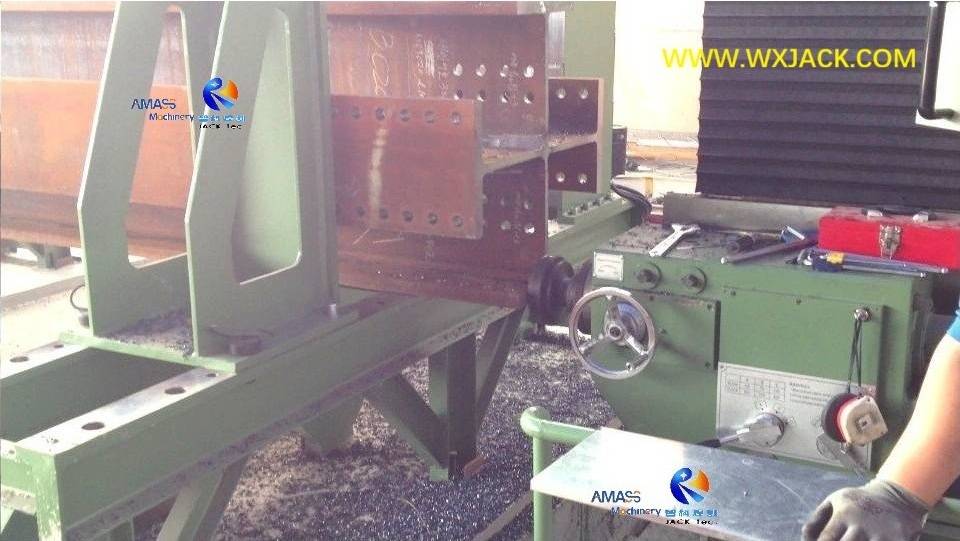

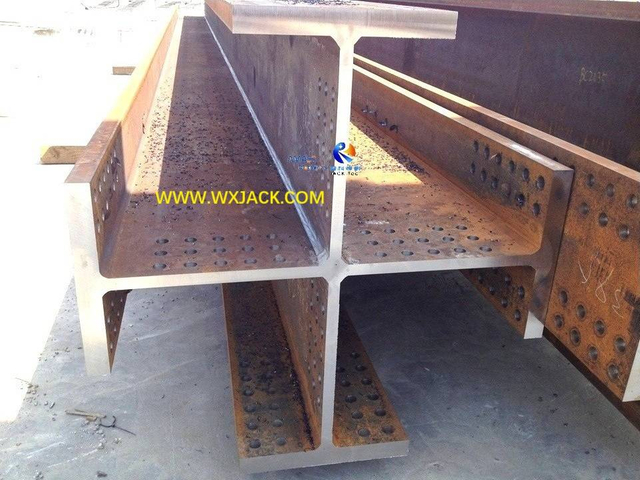

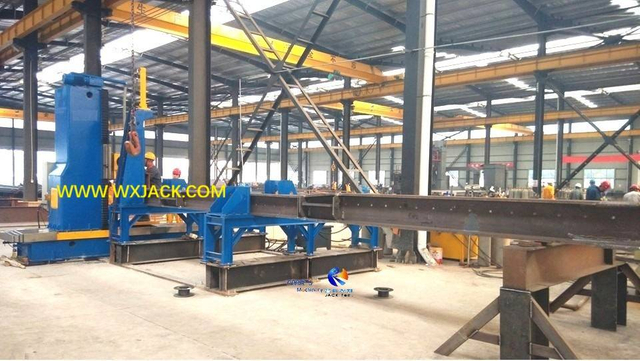

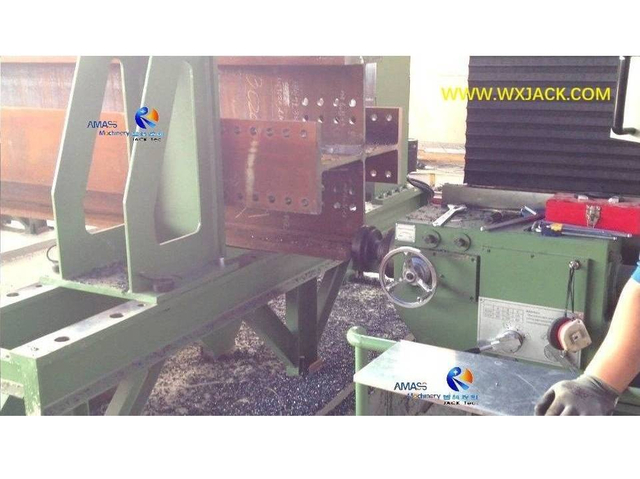

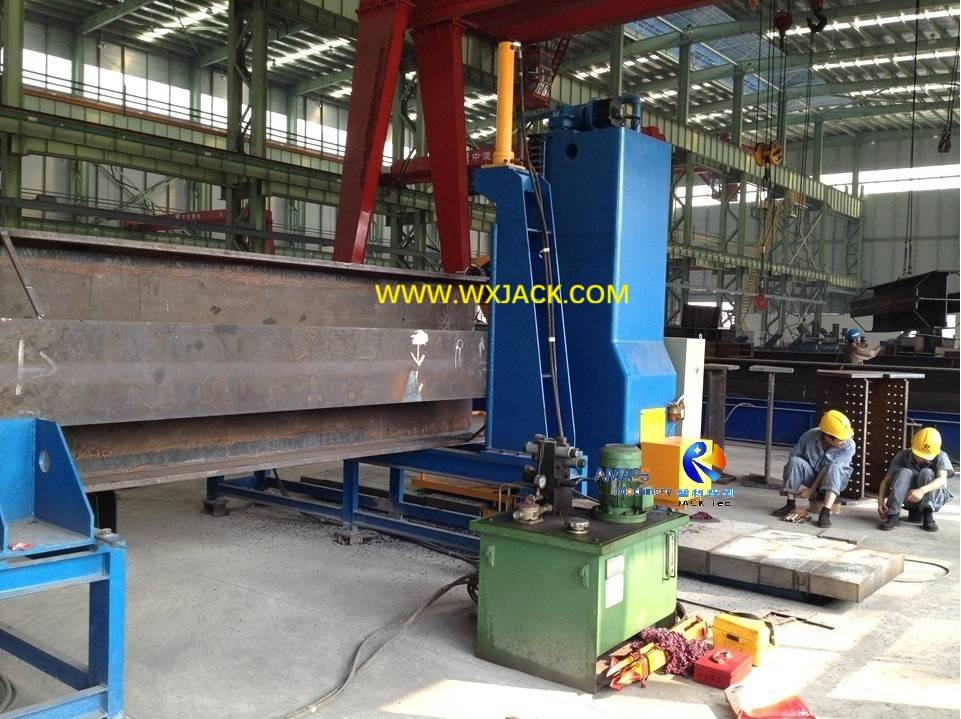

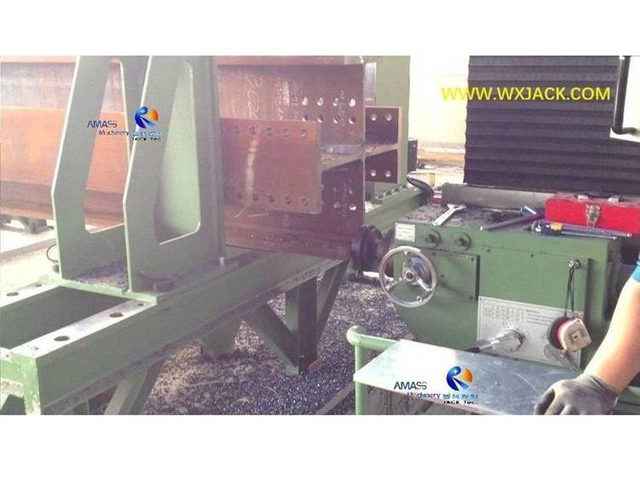

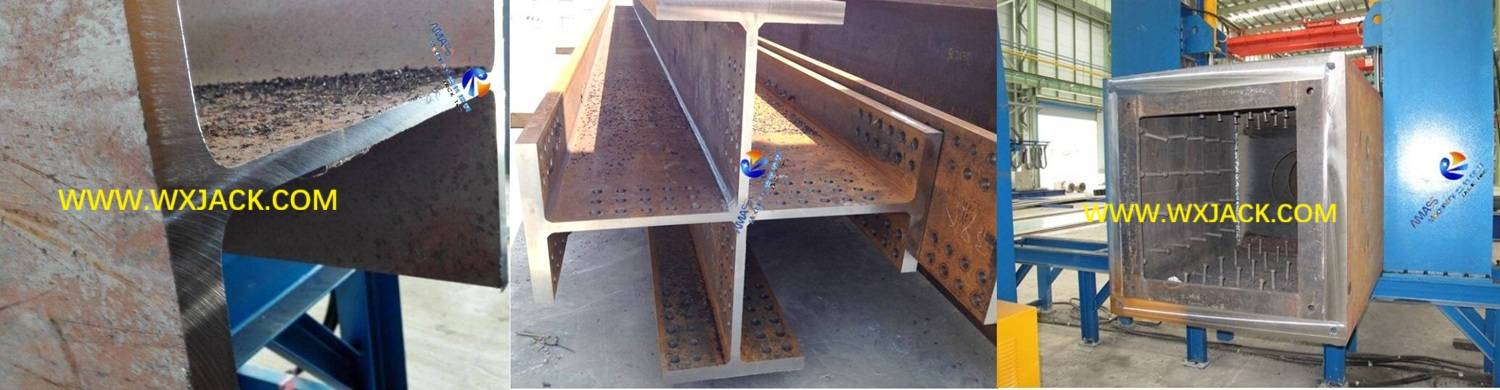

Работа по торцевой облицовке поперечной балки в Wuxi JACK DX1515 Фрезерный станок по торцу двутавровой балки экспортирован в Корею

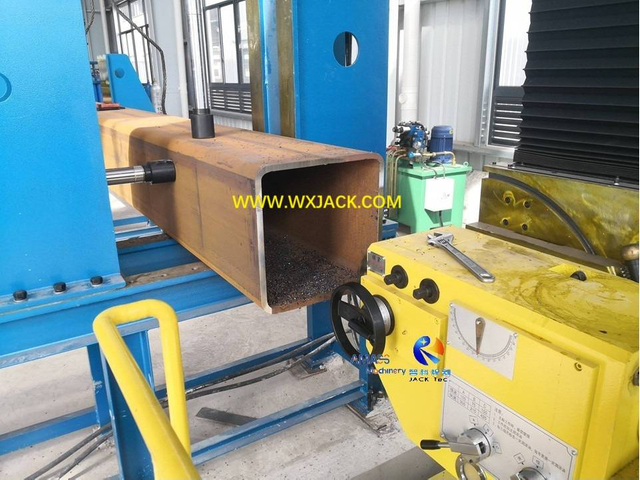

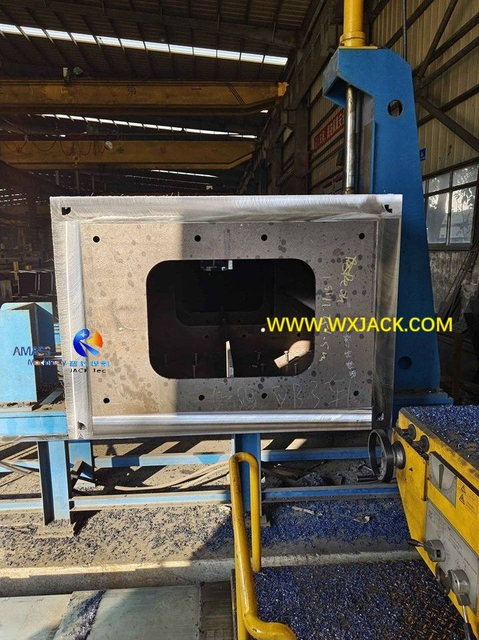

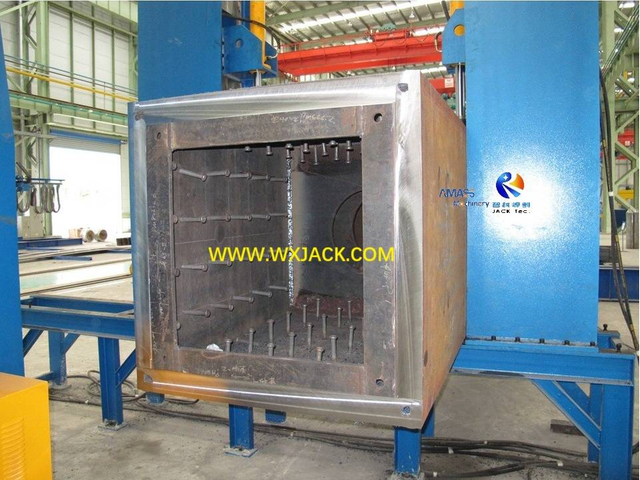

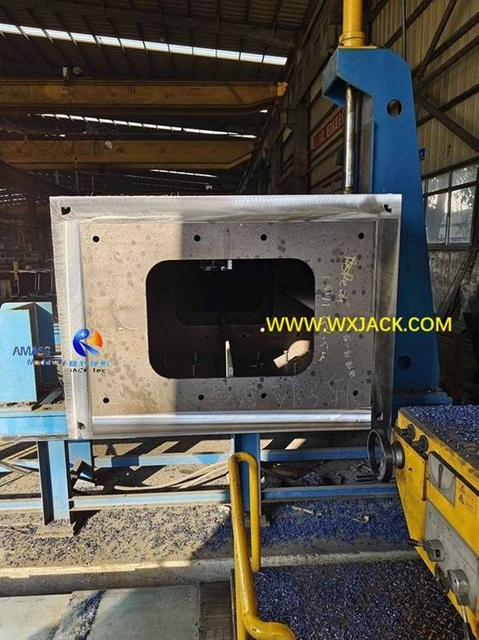

Выполнить фрезерование торца на Большая балка BOX высотой 2000 мм, в Wuxi JACK DX2030 Торцевой фрезерный станок с двутавровой балкой

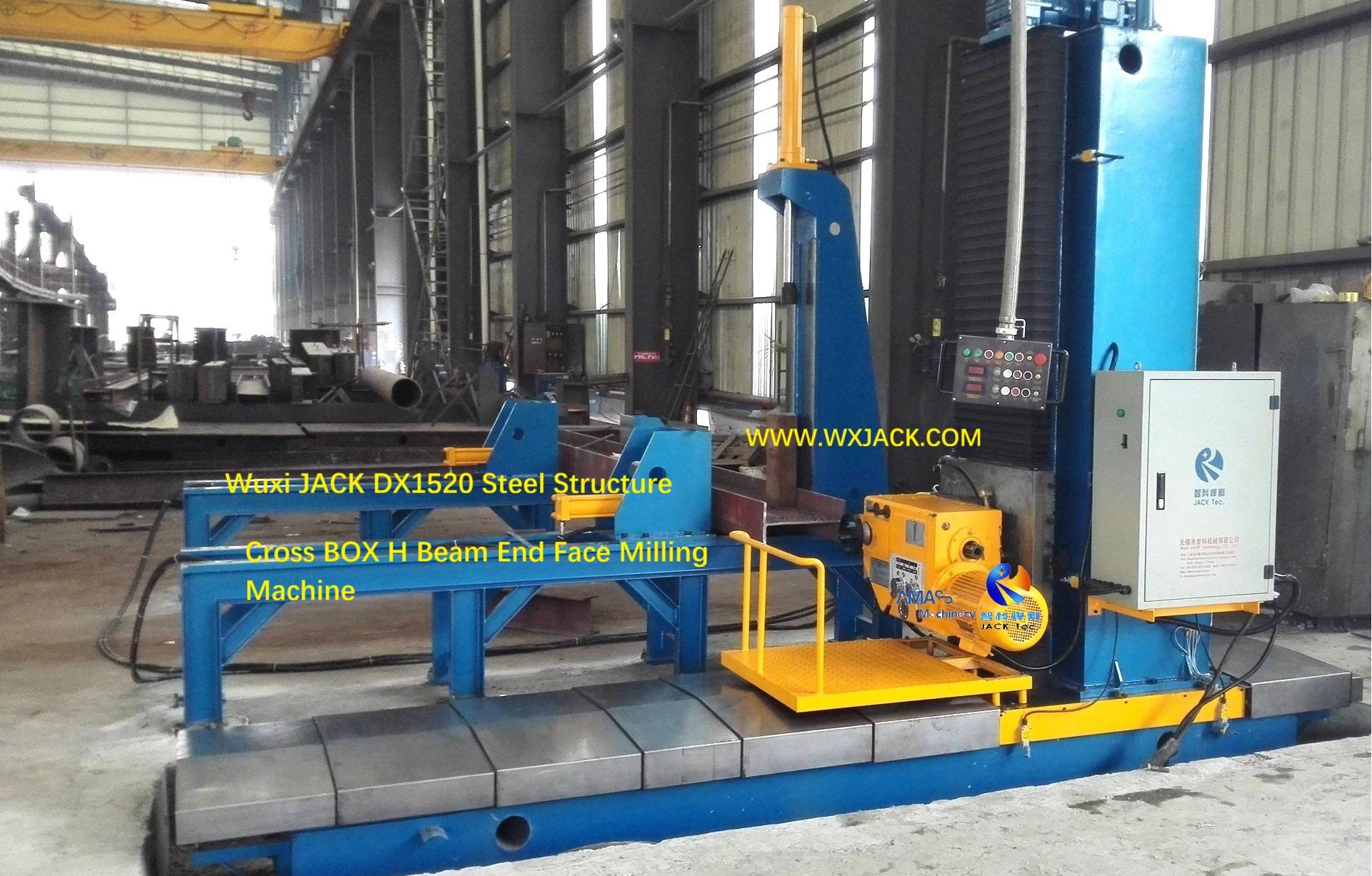

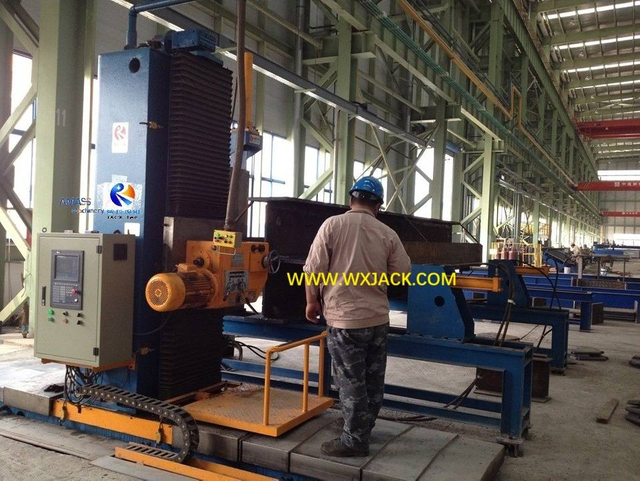

Облицовка торца двутавровой балки и интерфейс контроллера ЧПУ в Wuxi JACK DX1520 ЧПУ Фрезерный станок с торцевой поверхностью трубы двутавровой балки

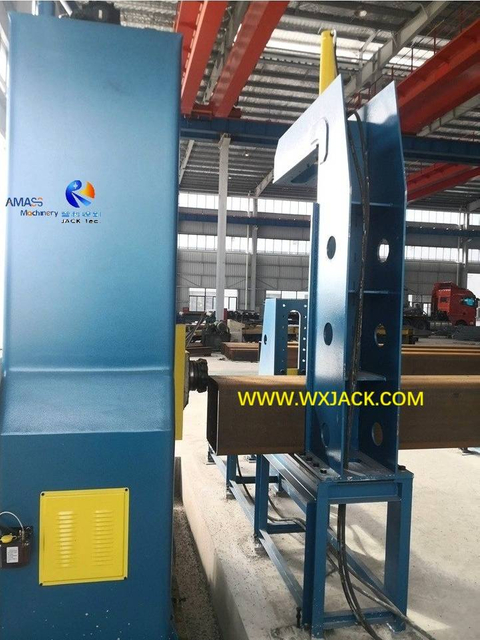

Облицовка конца двутавровой балки, Экран ЧПУ, Система зажима заготовки с гидравлическим приводом, на рабочем месте фрезерного станка с ЧПУ Wuxi JACK DX1540 с управлением по двутавровой балке

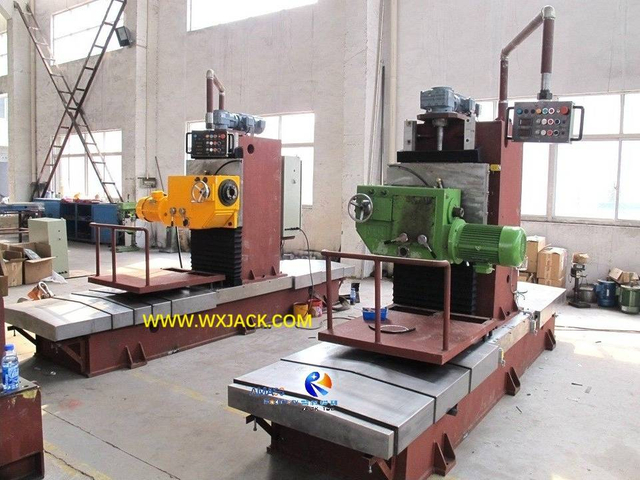

Заводской ввод в эксплуатацию фрезерной головки фрезерного станка для торцевой поверхности двутавровой балки DX1540 на заводе Wuxi JACK

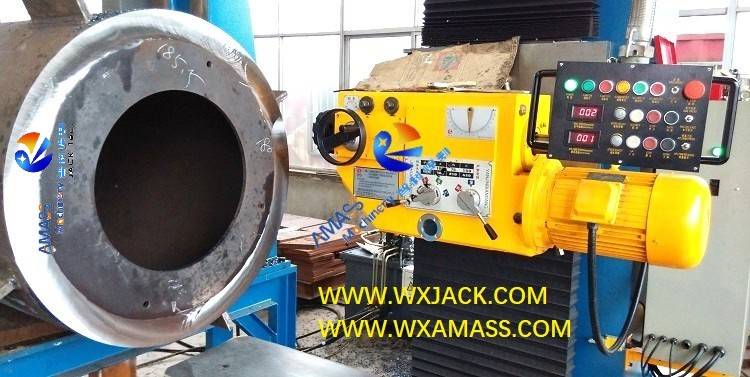

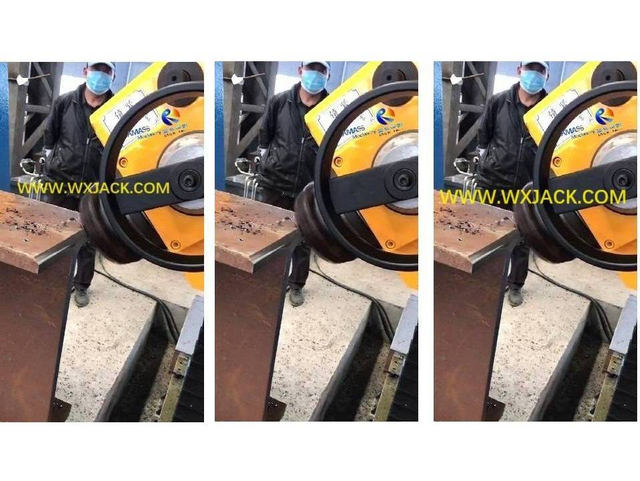

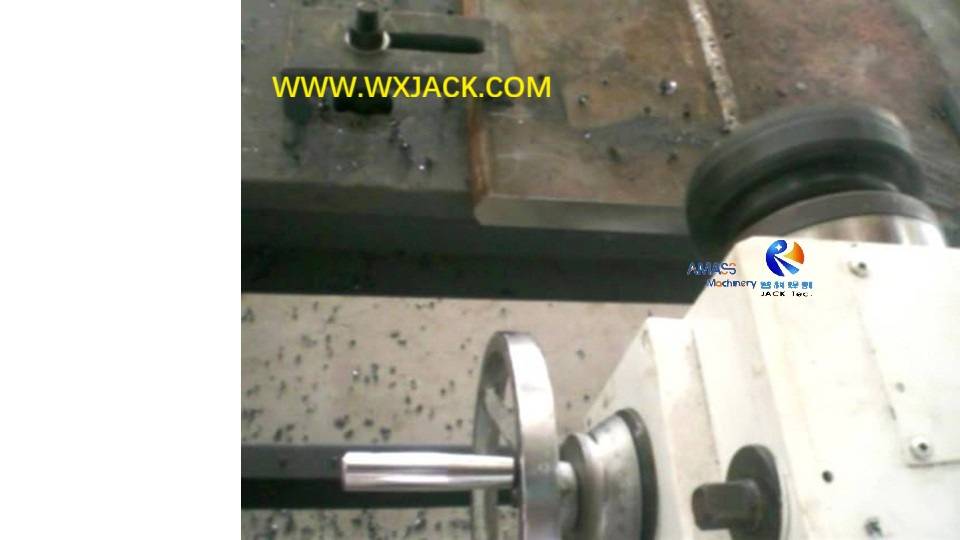

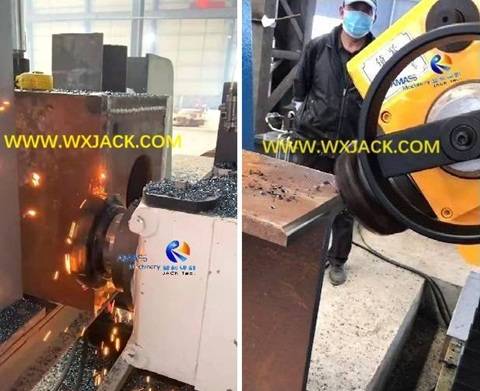

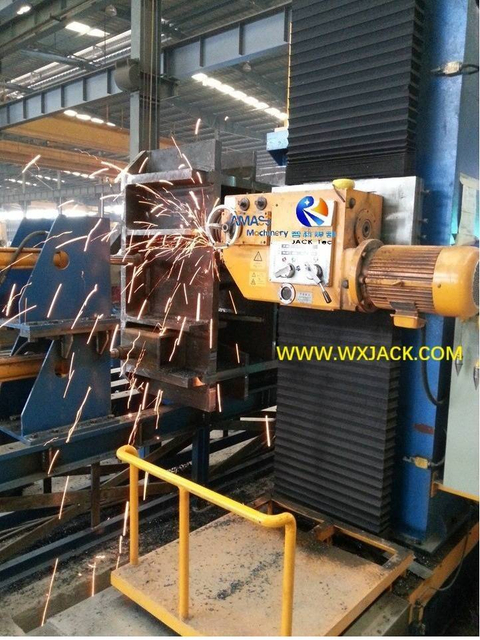

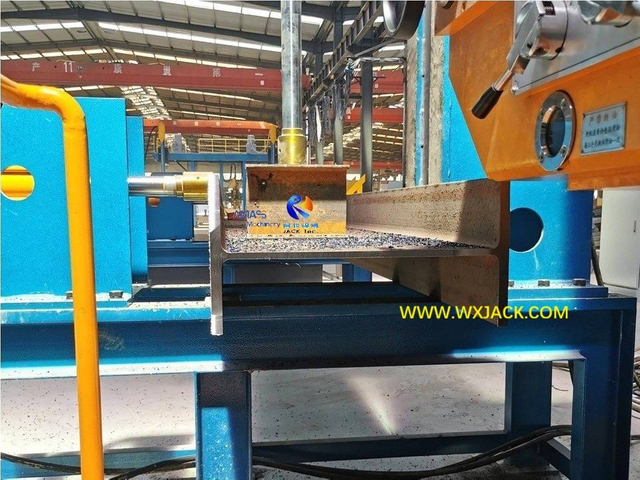

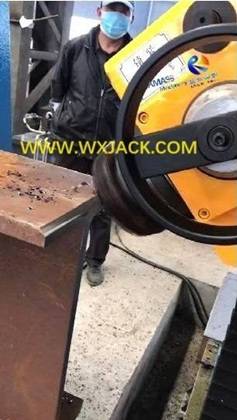

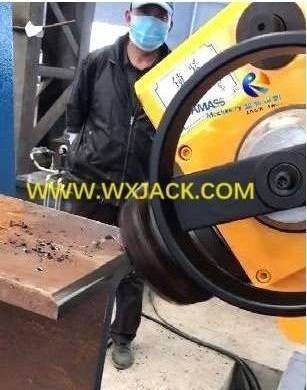

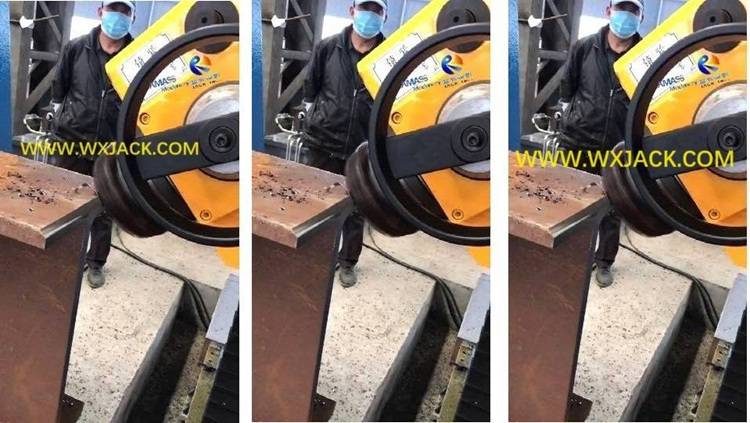

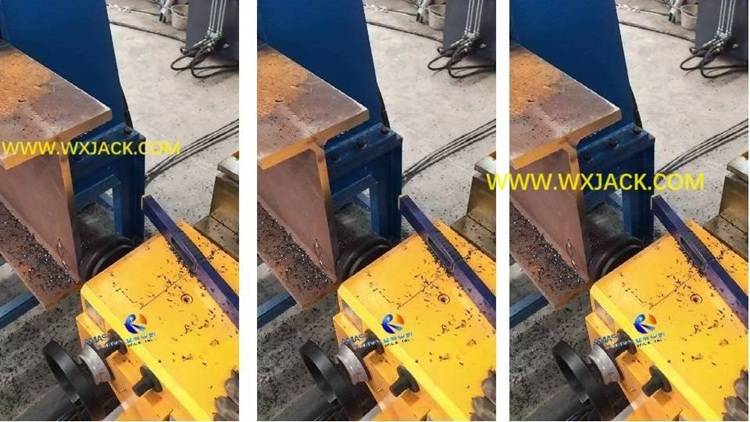

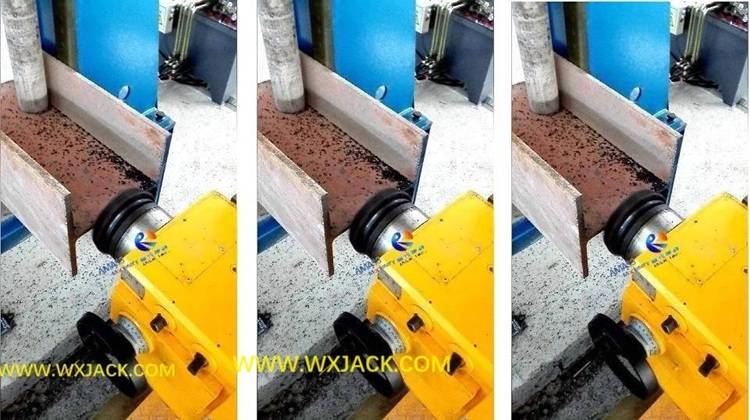

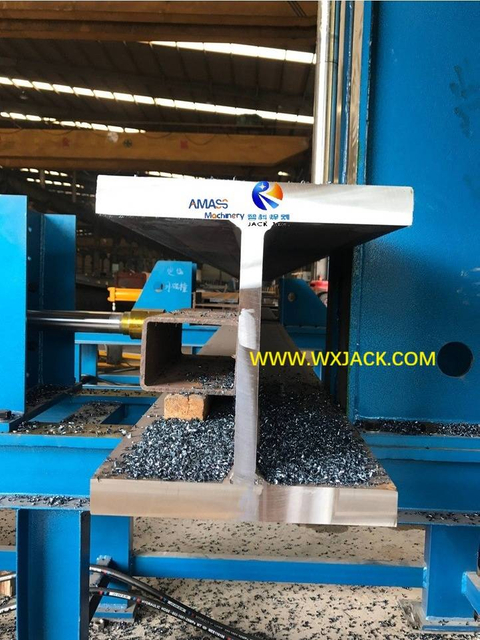

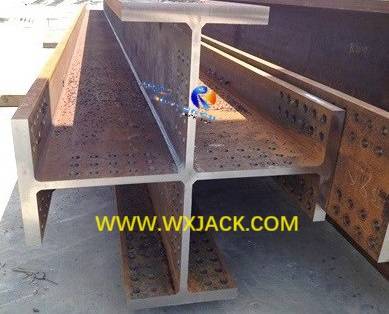

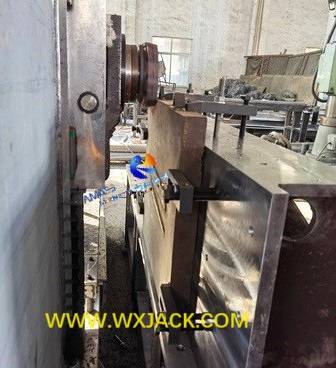

Процесс облицовки торца двутавровой балки, и Фрезерная головка крупным планом, в Wuxi JACK H-образный торцевой фрезерный станок
Классификация торцевых фрезерных станков с двутавровыми балками основана на типы и размеры рабочих органов:
Макс.Вертикальный ход фрезерования от 1200мм (DX12xx) к 1500мм (DX15xx);
1) Легкая нагрузка: Макс.Вертикальный ход фрезерования от 800мм (DX08xx) до (исключено) 1200мм (DX1200);
2) Средний и большой режим работы: Макс.вертикальный ход фрезерования от (исключено) 1500мм (DX15xx) к 6000мм (DX60xx);
Макс.Вертикальный ход фрезерования от 1000мм (DX10xx) к 3500мм (DX35xx);
Комплекс ЧПУ станков для обработки торцов двутавровых балок металлоконструкций.

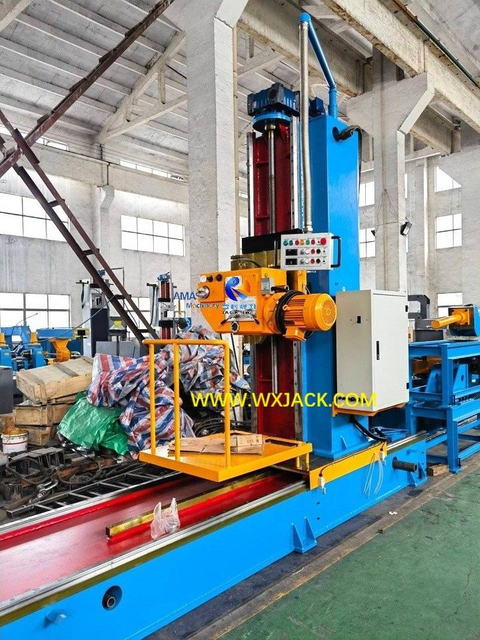

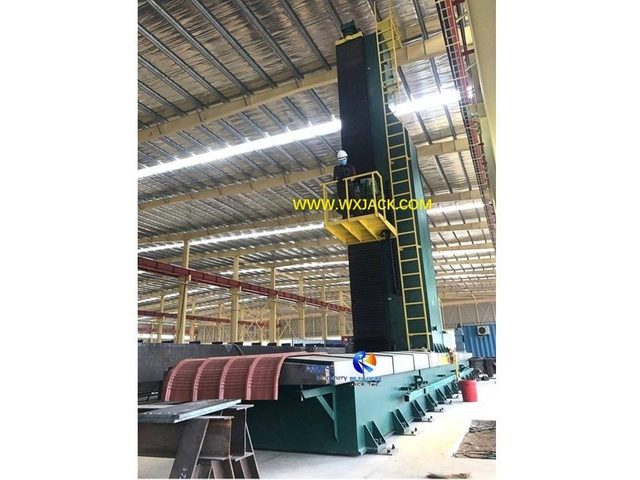

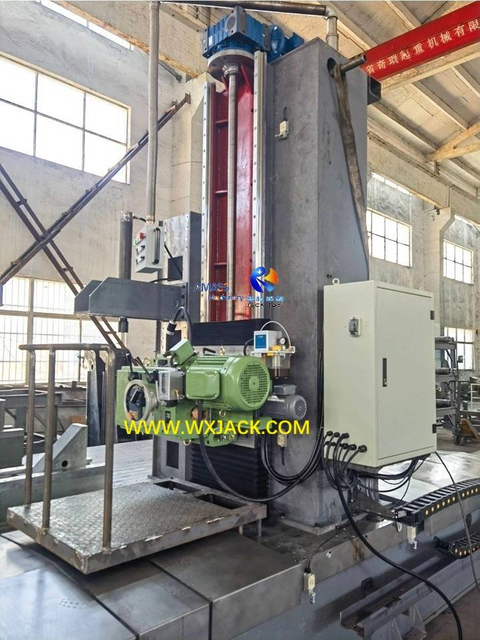

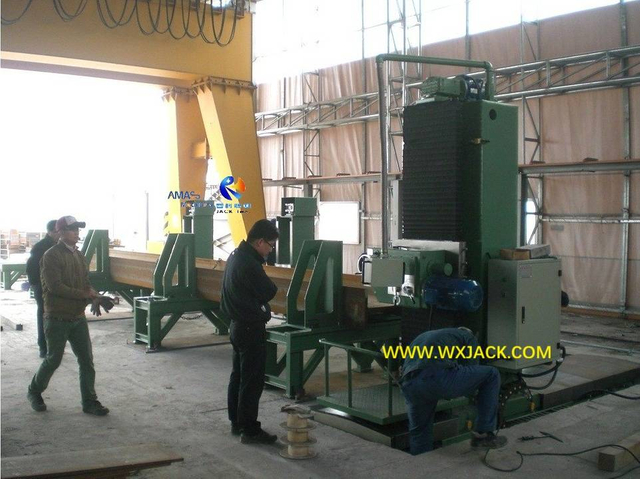

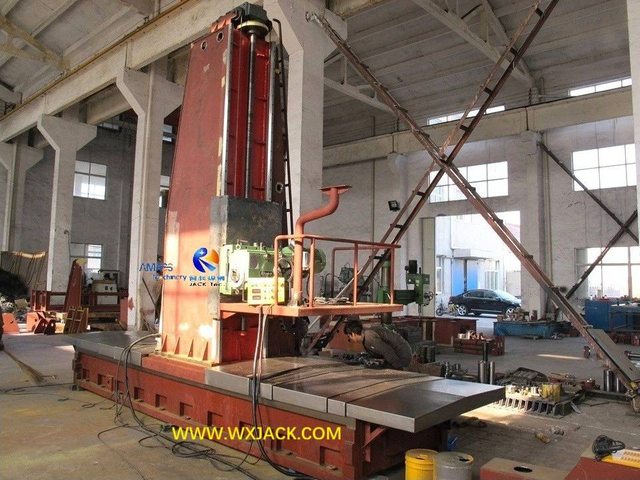

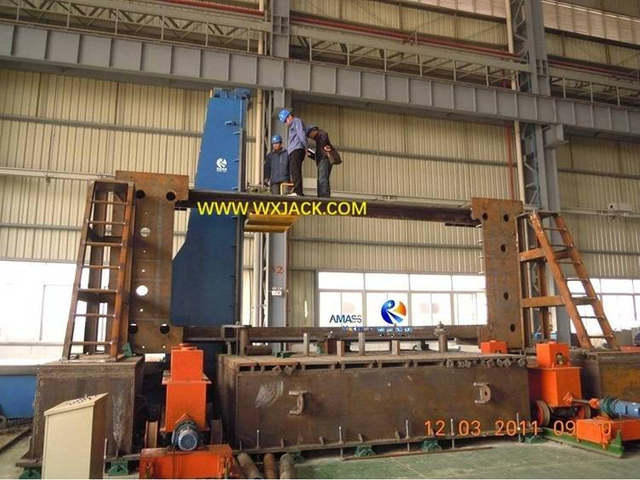

1) Макс.вертикальный ход фрезерования из 1500мм (исключено) в 4000мм (Исключенный);
2) Типовая серия для макс.ход фрезерования от 2000мм (DX20xx) и 3000мм (DX30xx);
3) Классические модели являются DX2040/ DX3030/ DX3535...;

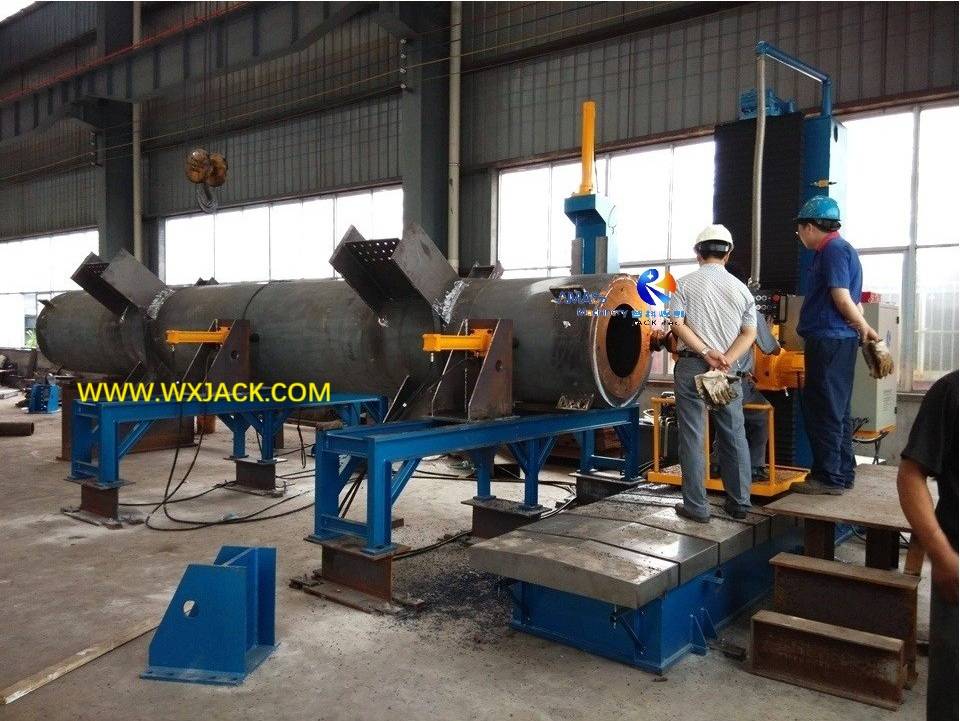

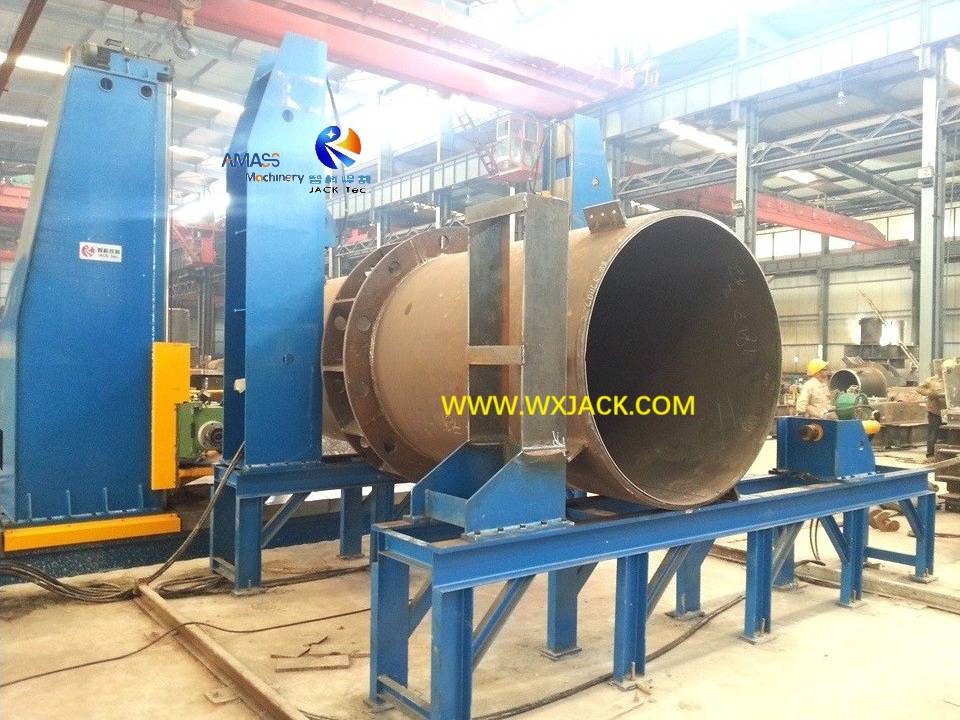

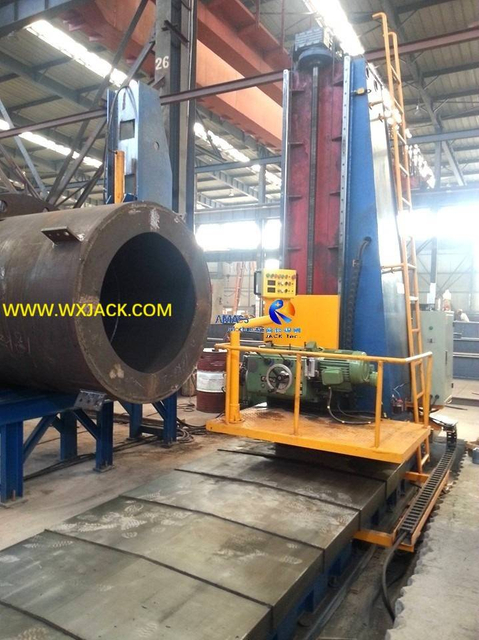

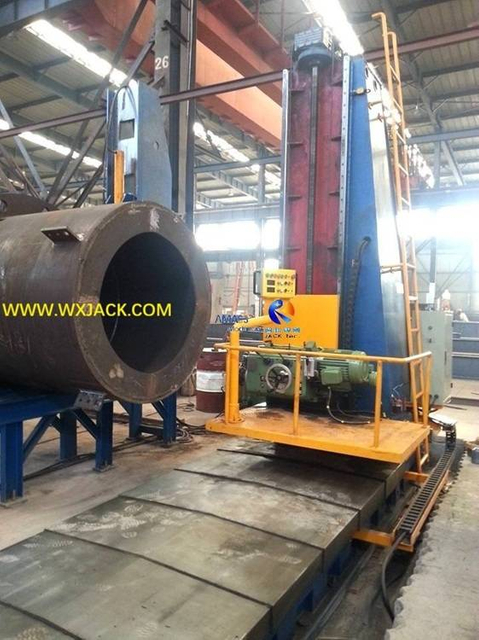

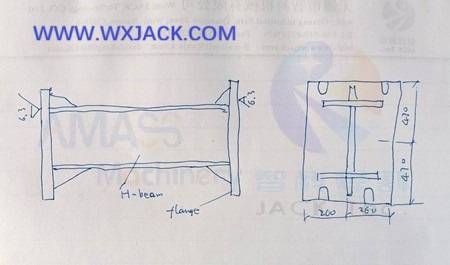

4) Применимые заготовки являются: КОРОБКА большого размера / двутавровая балка / трубы / резервуары;
5) Операционная платформа представляет собой моторизованный подъемный механизм, учитывая рост макс.фрезерный ход.
Вертикальный конец, обращенный к инсульту Фрезерный станок с торцевой поверхностью двутавровой балки стальной конструкции | 2000 ~ 3500 мм | |
Горизонтальная торцевая скорость | 150 ~ 800 мм/мин. | Инверторное управление |
Скорость холостого хода торцевой облицовки Перевозка | 1200 мм/мин. | Постоянная скорость |
Вертикальная торцевая скорость | 150 ~ 800 мм/мин. | Инверторное управление |
Мощность горизонтального двигателя в Фрезерный станок с торцевой поверхностью двутавровой балки стальной конструкции | 3 кВт | Двигатель с переменной частотой |
Мощность вертикального двигателя | 4 кВт | |
Направляющая фрезерной головки в Горизонтальный и вертикальный Направление | Точная линейная направляющая для тяжелых условий эксплуатации, устанавливается на станину станка и столбец | |
Мощность фрезерной головки в стандарте модели торцевого фрезерного станка двутавровой балки | 7,5 кВт | |
Гидравлический зажим заготовки Rack | 1 группа | Обычный или специальный рабочий стол |

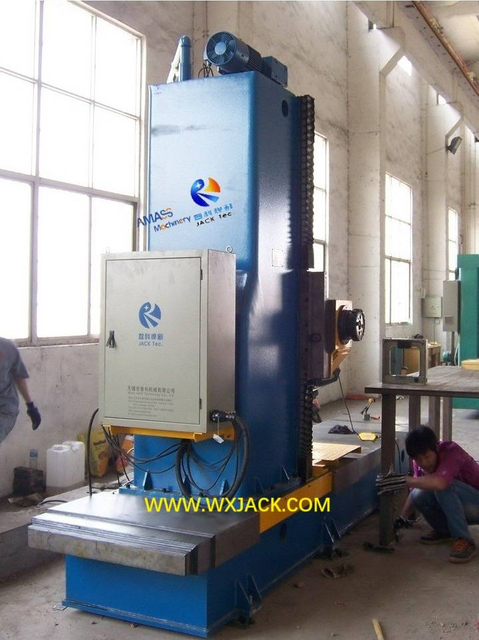

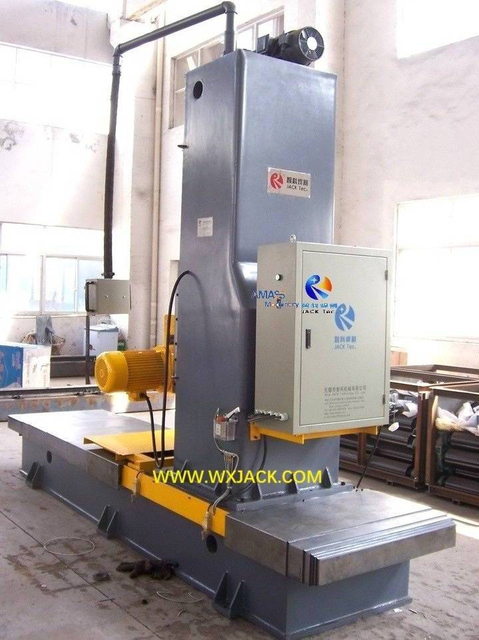

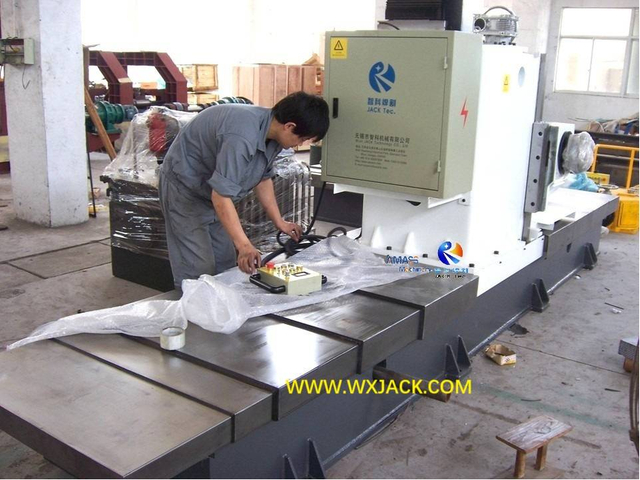

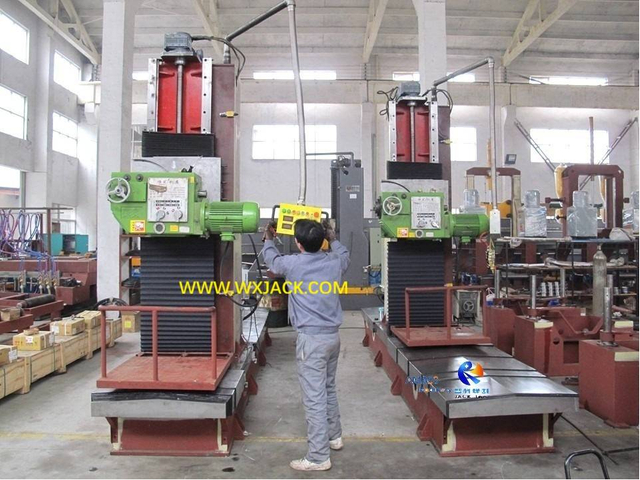

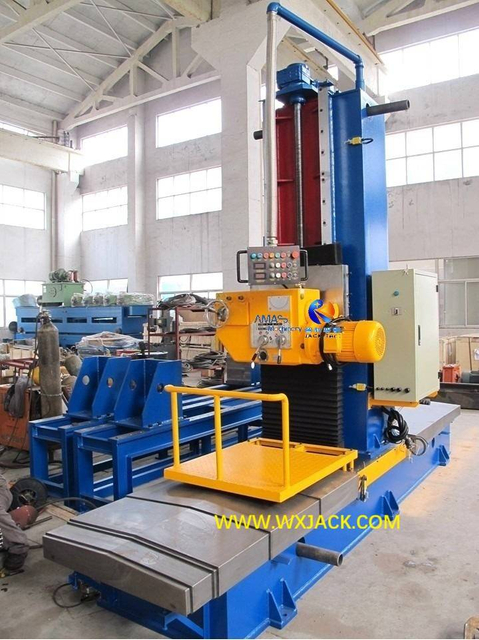

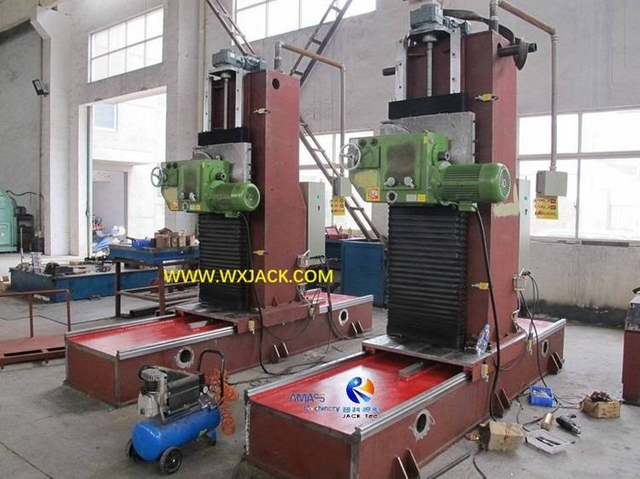

1) Макс.вертикальный торцевой диапазон от 800мм к 2000мм (Без учета);
2) Модели от DX08xx к DX20xx (Без учета);
3) История приложений: Обычные модели - это самые ранние разработанные модели;И наиболее широкое применение фрезерного станка с торцевой поверхностью двутавровой балки серии DX;

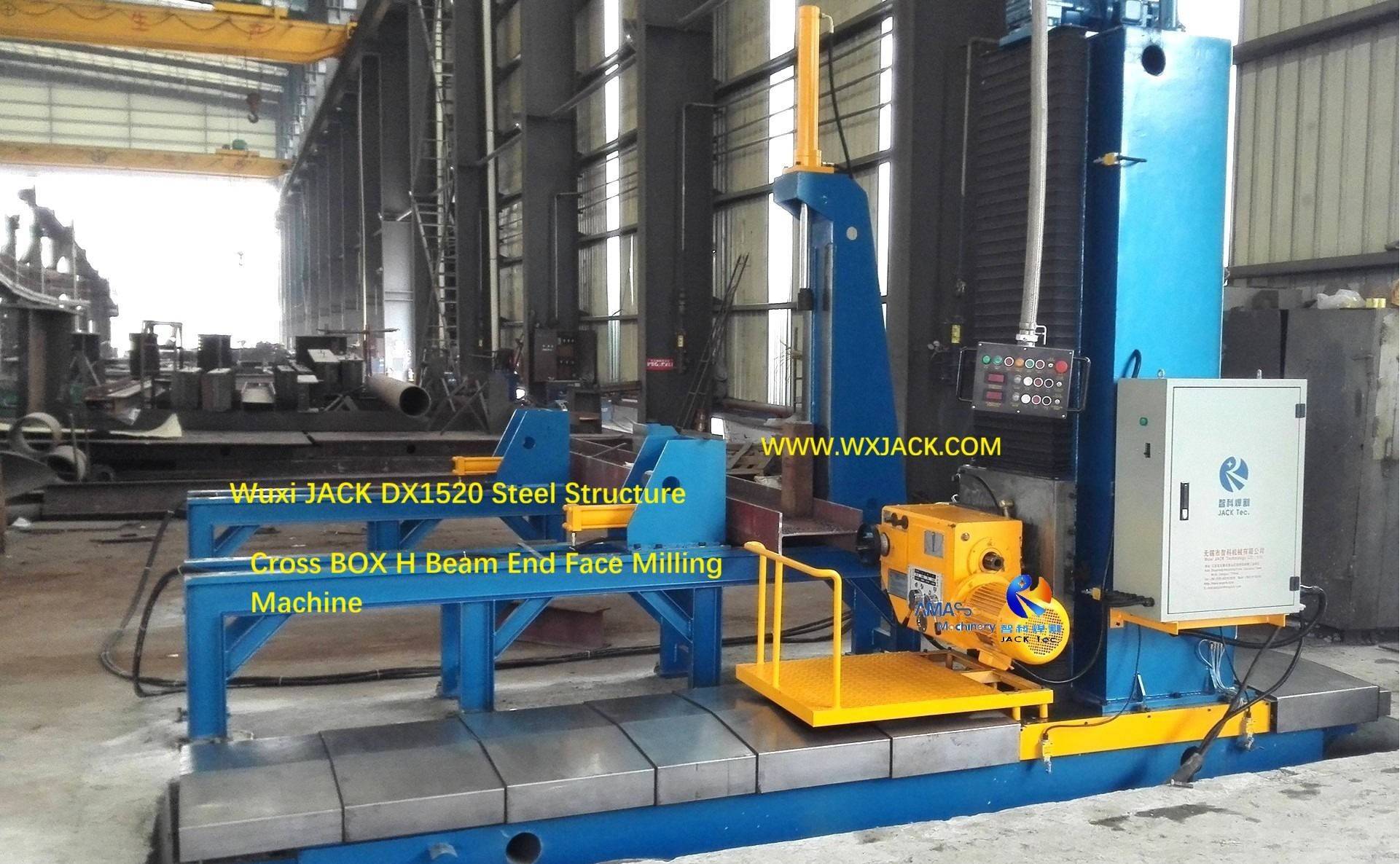

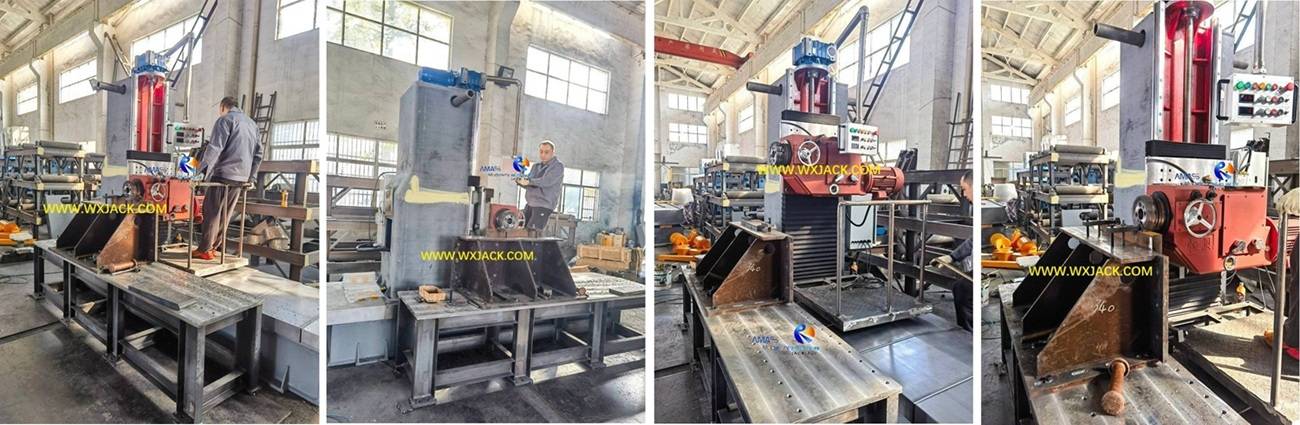

4) Два наиболее часто выбираемых модельных ряда являются DX15xx и DX12xx, обычно DX1215/ DX1520 / DX1530 Фрезерный станок для обработки торцевых поверхностей двутавровых балок;
5) Типичные легкие модели являются DX0820/DX1010/DX1015;

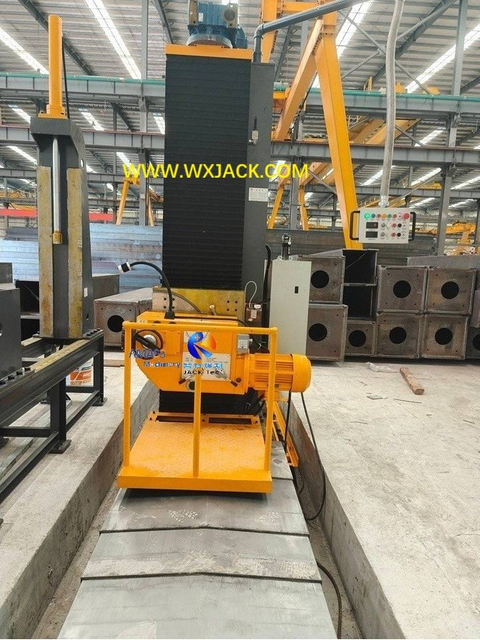

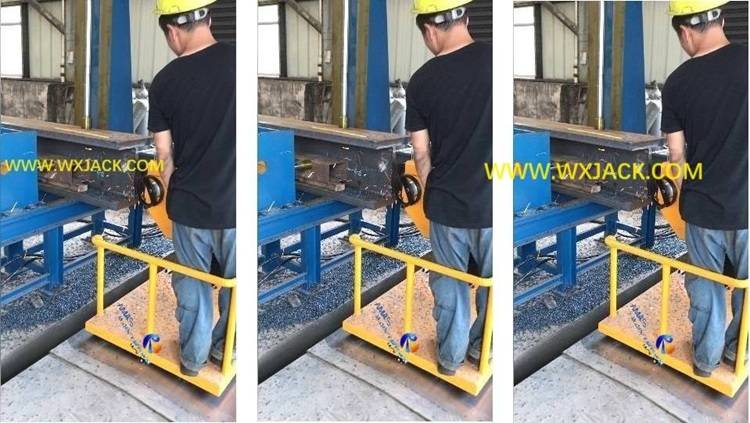

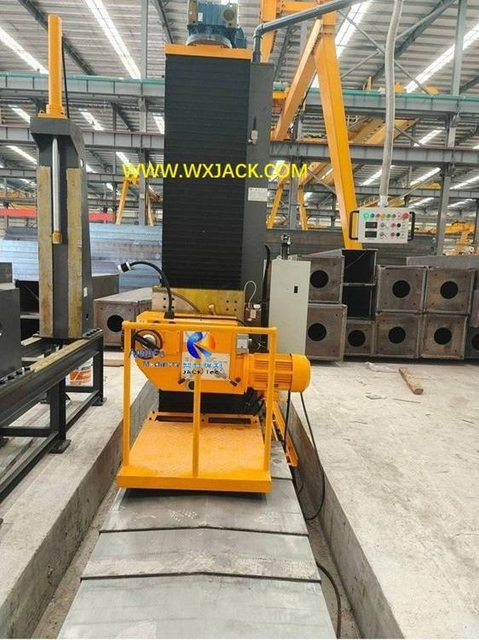

1) Оператор стоит прямо на земле мастерской, а не на рабочей платформе..Это означает, что рабочая платформа крепится к нижнему положению вертикальной колонны вместо моторизованной подъемной формы;

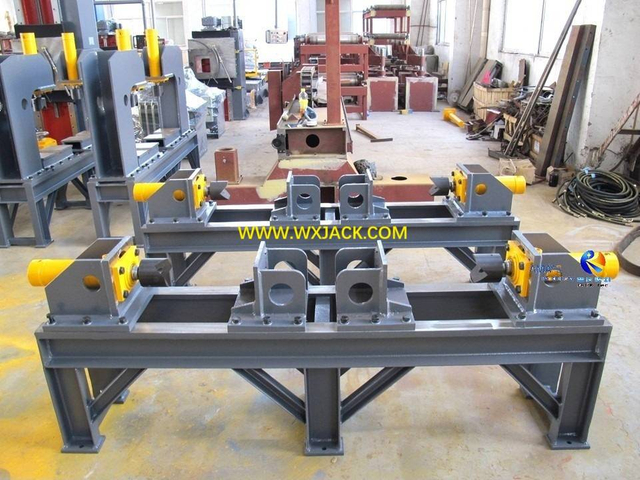

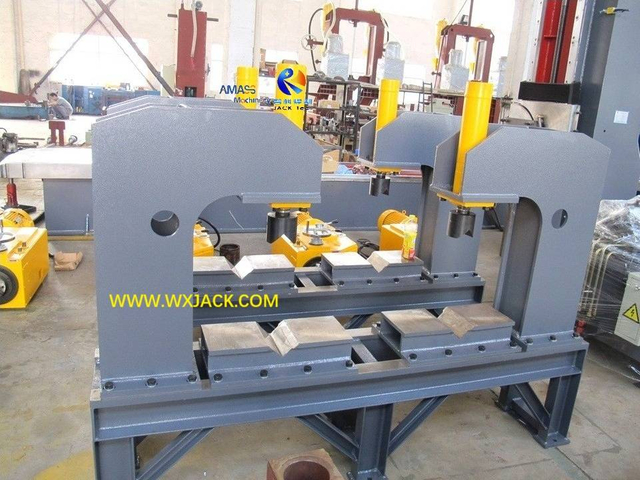

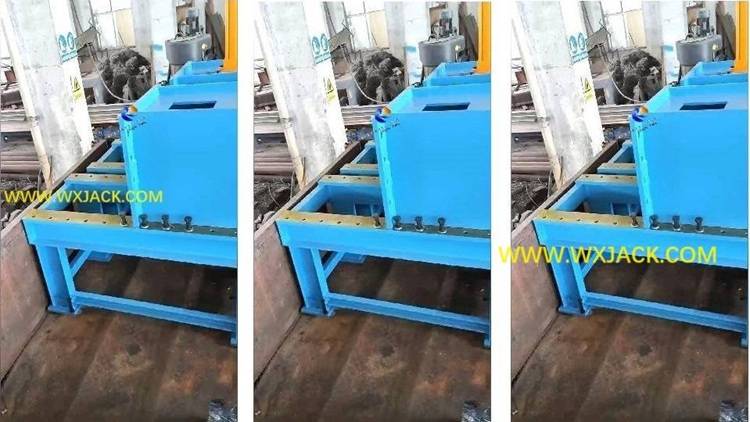

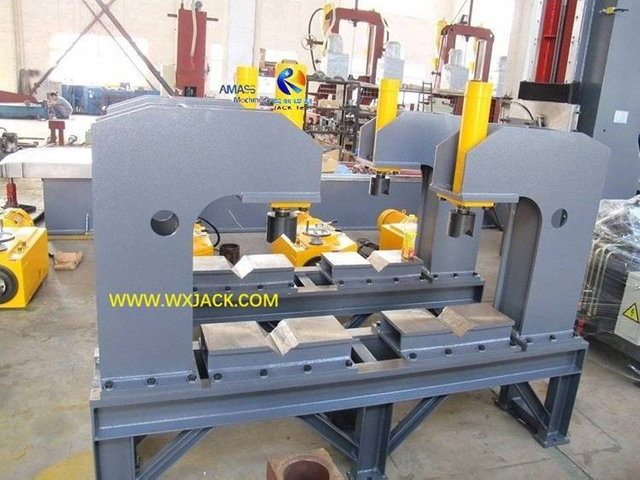

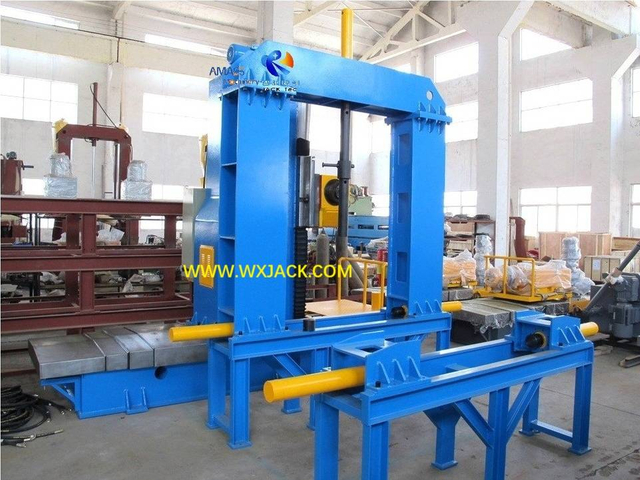

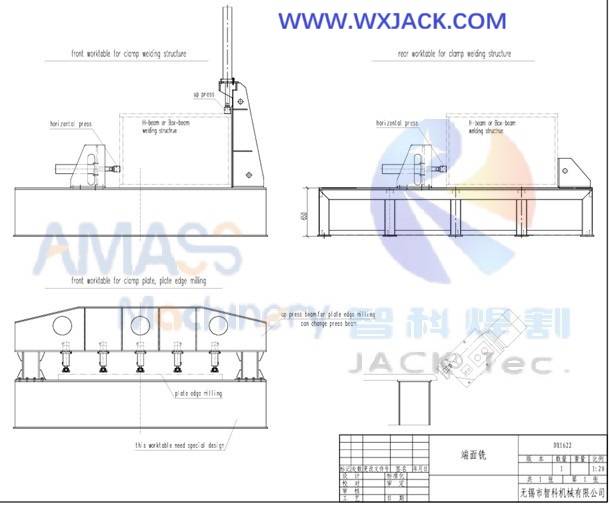

2) Зажим заготовки с гидравлическим приводом необходим для работы стандартных моделей торцевого фрезерного станка двутавровой балки. Оборудование Wuxi JACK имеет самое большое разнообразие конструкций зажимов для заготовок., чтобы наилучшим образом соответствовать требованиям клиентов: это проиллюстрировано в блоге 'Найдите наиболее подходящее крепление заготовки для фрезерного станка с двутавровой балкой'.

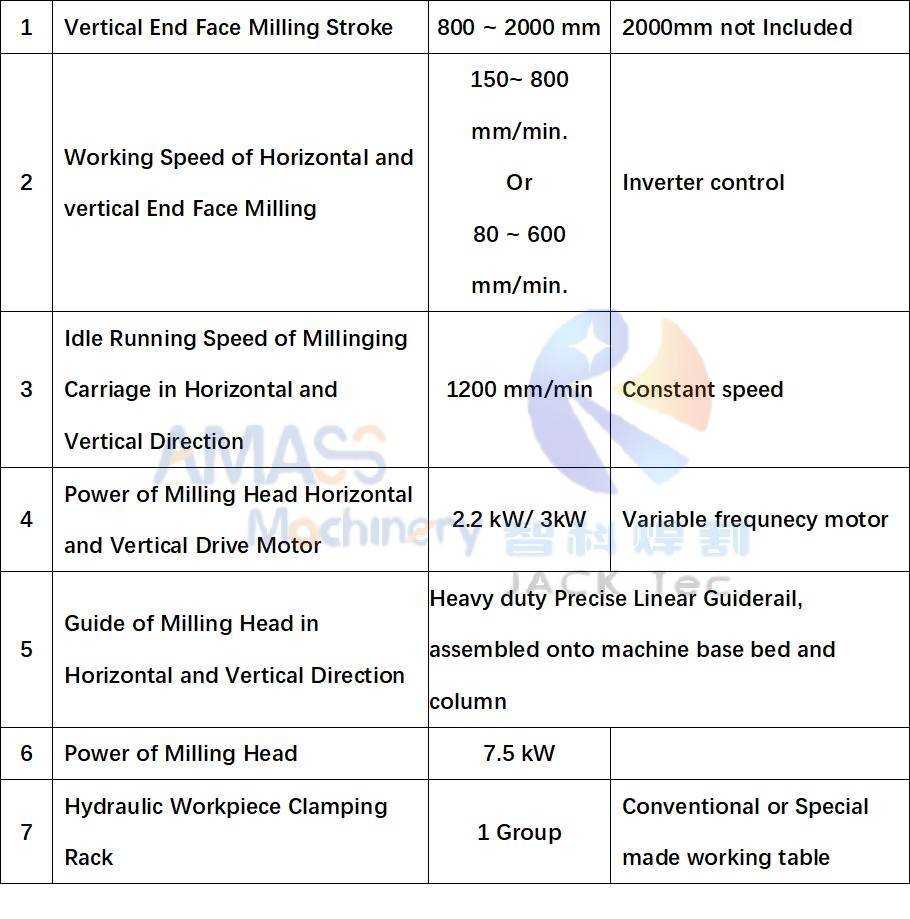

Вертикальный конец, обращенный к инсульту | 800 ~ 2000 мм | 2000 мм не включены |
Рабочая скорость торца | 150 ~ 800 | Инверторное управление |
Скорость холостого хода | 1200 мм/мин. | Постоянная скорость |
Рабочая скорость торца | 150 ~ 800 | Инверторное управление |
Мощность горизонтального привода | 2,2 кВт | Двигатель с переменной частотой |
Мощность двигателя вертикального привода | 3 кВт | |
Направляющая фрезерной головки в | Прецизионная линейная направляющая для тяжелых условий эксплуатации в сборе | |
Мощность фрезерной головки | 7,5 кВт | |
Гидравлическая заготовка | 1 группа | Обычный или специальный рабочий стол |

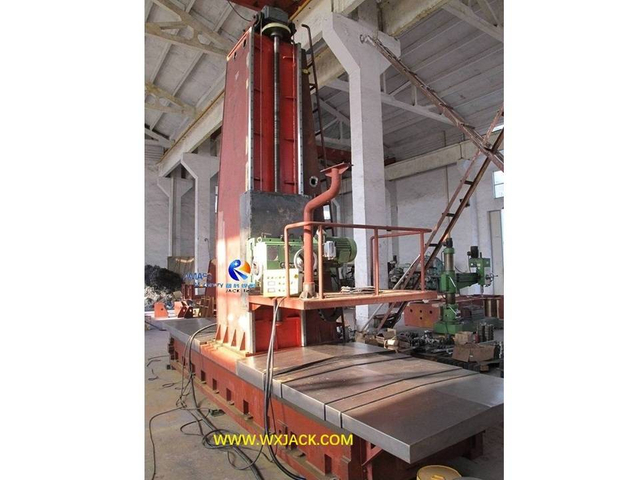

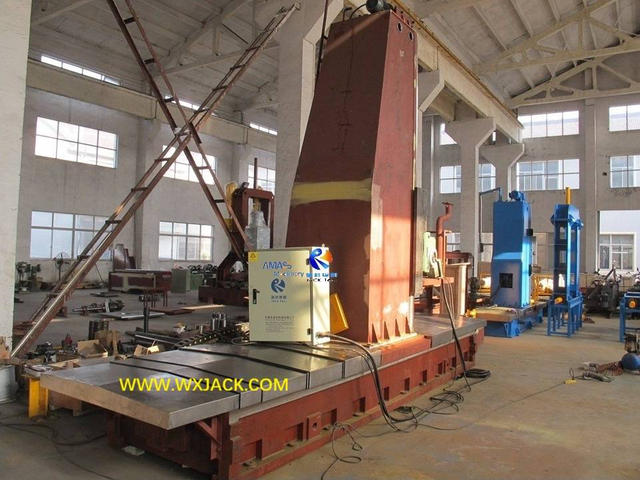

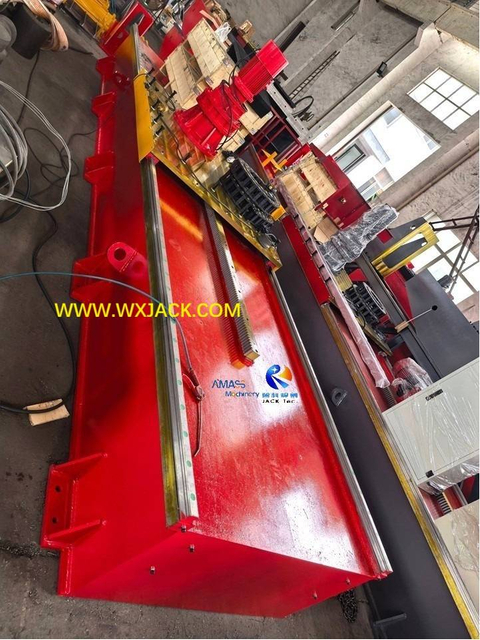

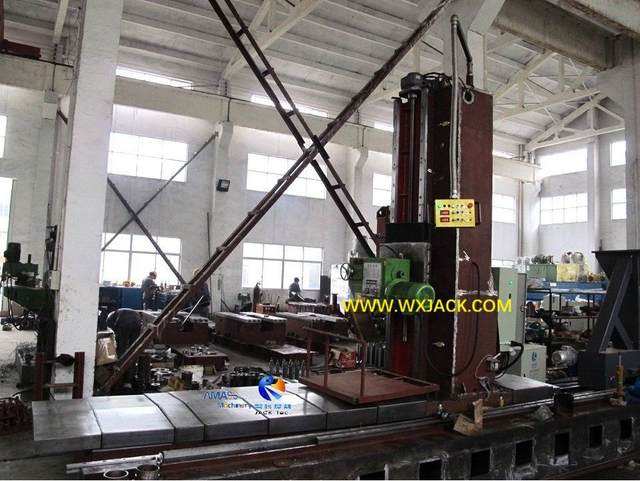

1) Макс.ход фрезерования торца из 4000мм к 6000мм;
2) Типовые модели: DX4080 и DX6080 Мощный фрезерный станок для двутавровой балки;
3) Применимые заготовки: Элементы крупногабаритной стальной конструкции
Вертикальный торцевой ход Фрезерный станок с торцевой поверхностью двутавровой балки стальной конструкции | 4000 ~ 6000 мм | |
Торцевая скорость в горизонтальном направлении Способ | 150 ~ 800 мм/мин. | Инверторное управление |
Скорость холостого хода Перевозка в горизонтальном положении и вертикальное направление | 1200 мм/мин. | Постоянная скорость |
Скорость вертикального торцевого фрезерования | 150 ~ 800 мм/мин. Фиксированный или переменный | Инверторное управление |
Горизонтальный приводной двигатель Фрезерный станок с торцевой поверхностью двутавровой балки | 4 кВт | Двигатель с переменной частотой |
Мощность двигателя вертикального привода | 5,5 кВт | |
Направляющая фрезерной каретки в Горизонтальное и вертикальное направление | Точная линейная направляющая для тяжелых условий эксплуатации, установленная на станину и колонну станка | |
Мощность фрезерной головки в тяжелом Фрезерование торца двутавровой балки Машина | 7,5 / 9,3 / 11 кВт |

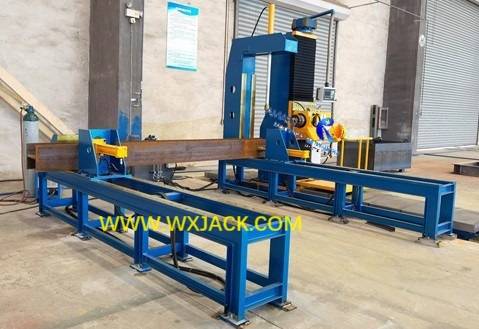

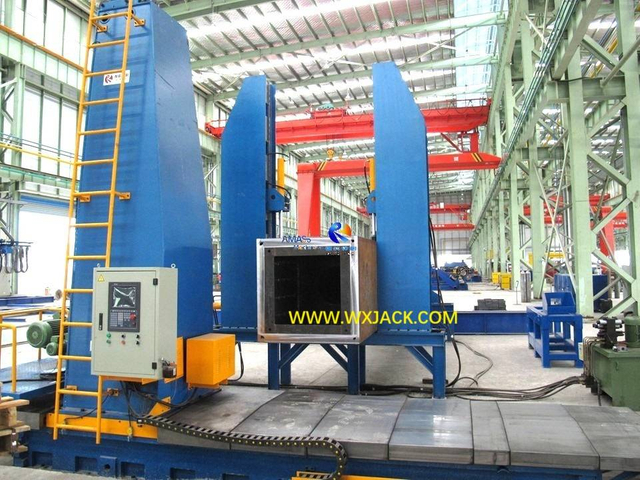

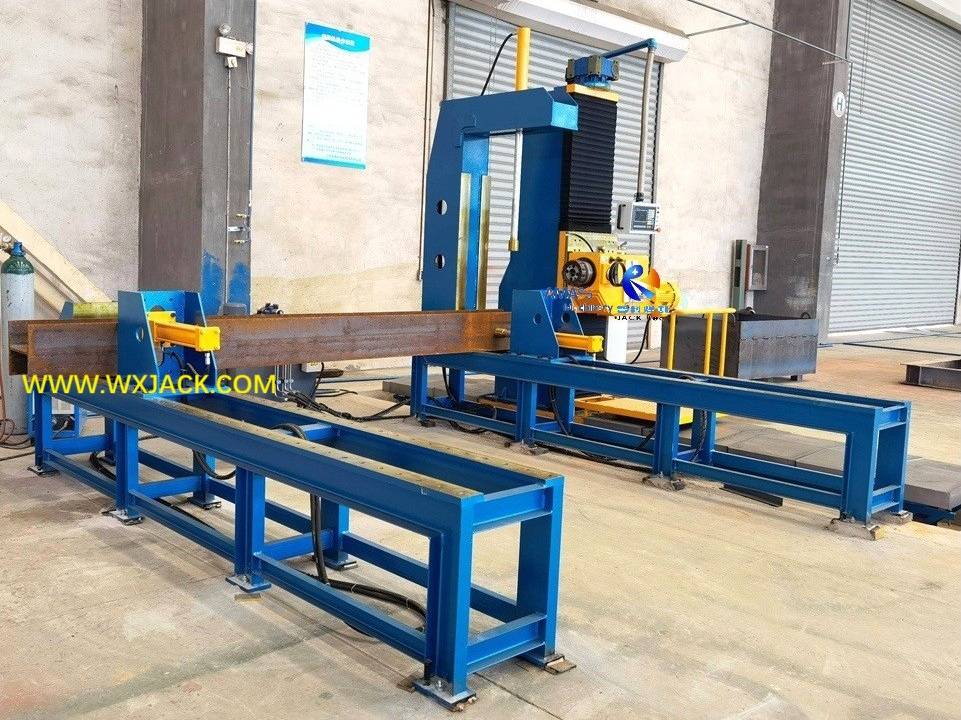

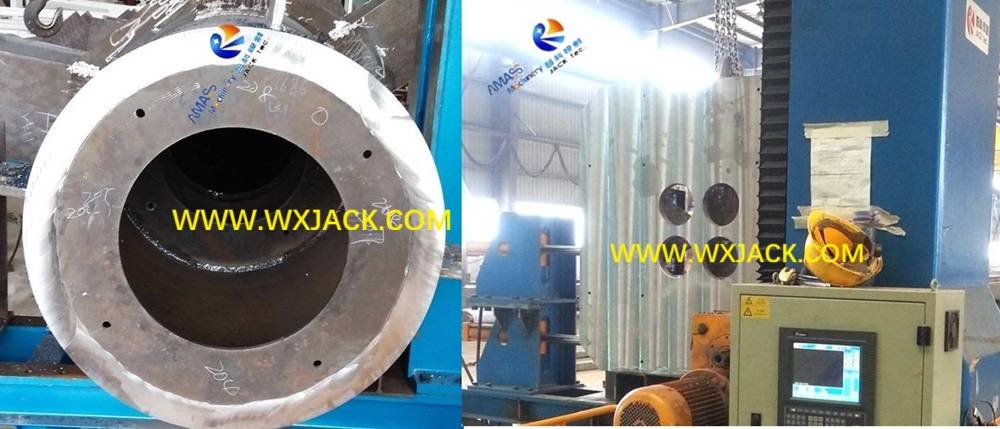

1) Применимые заготовки: Все типы поперечного сечения: КОРОБКА/Двутавровая балка;трубы;Специальный дизайн;
2) Макс.Вертикальный ход фрезерования: От 1000мм (ЧПУ-DX10xx) к 3500мм (ЧПУ-DX35xx);
3) Управление и эксплуатация: Контроллер ЧПУ, его интерфейс и программные функциональные клавиши;
4) Типичные модели: CNC-DX1215/ CNC-DX1520/ CNC-DX3030 Фрезерный станок с ЧПУ для двутавровой балки.
Система управления ЧПУ Фрезерный станок с торцевой поверхностью двутавровой балки стальной конструкции | Пекин STARTFIRE SF 2100C Шанхай FANGLING F 2300/2400/2500 | |
Вертикальная торцевая сторона Ход станка для фрезерования торца двутавровой балки стальной конструкции | 800 ~ 3500 мм | |
Торцевая обработка Скорость по горизонтали | 100 ~ 800 мм/мин. | сервопривод, ЧПУ |
Скорость холостого хода торцевой облицовки Перевозка в горизонтальном положении и вертикальное направление | 1400 мм/мин. | Фиксированная скорость |
Рабочая скорость Вертикальное направление Фрезерование торца | 100 ~ 800 мм/мин. | сервопривод, ЧПУ |
Мощность горизонтального привода Мотор | 1,5 кВт | Серводвигатель |
Мощность вертикального привода Мотор | 2 кВт | Серводвигатель |
Руководство по торцевой облицовке Голова по горизонтали и Вертикальный путь | Прецизионная линейная направляющая для тяжелых условий эксплуатации в сборе на станину станка и колонну | |
Мощность фрезерной головки | 7,5 кВт | |
Гидравлический привод Зажим заготовки Единицы | 1 групповой, обычный или специальный рабочий стол |

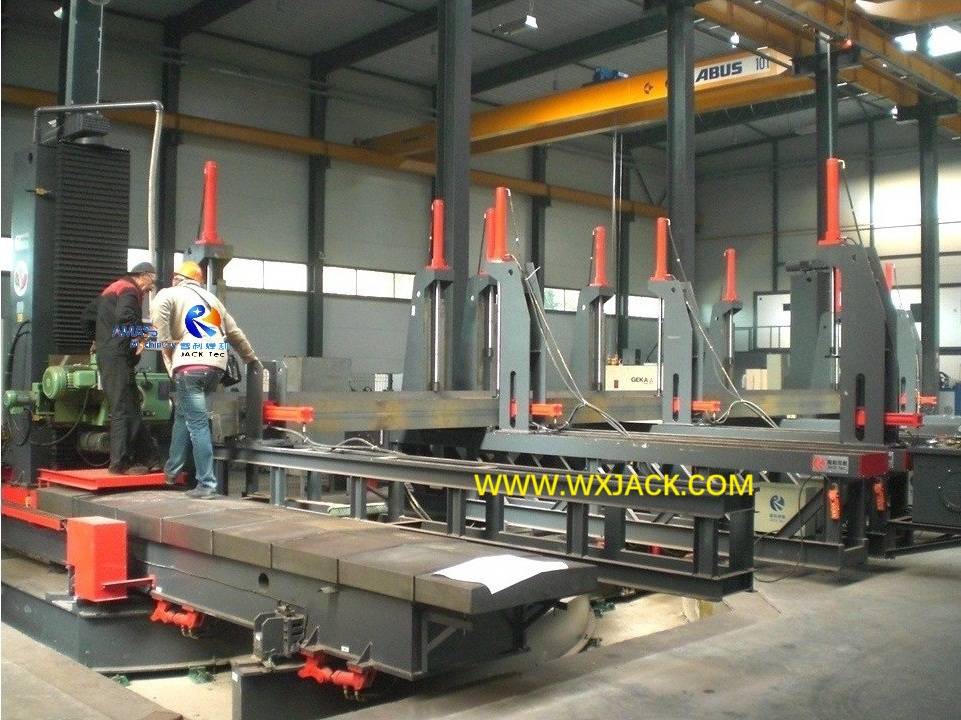

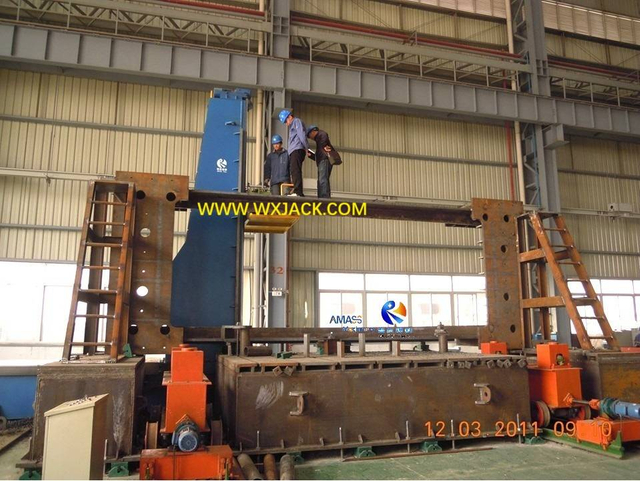

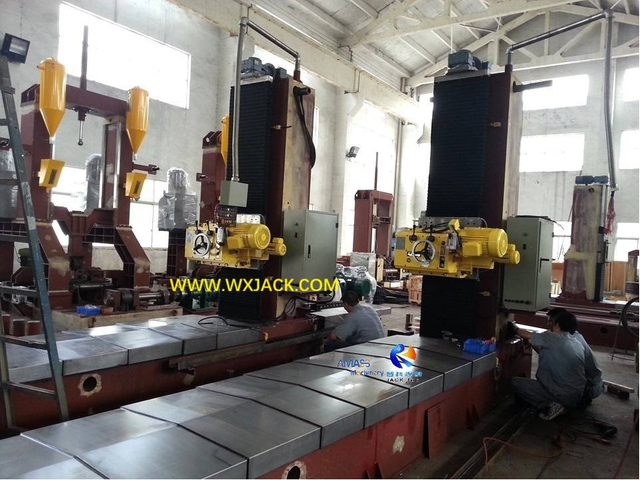

1. Цель: Фрезерно-облицовочный центр предназначен для обработки сверхдлинных стальных конструкций с обычными или специальными формами поперечного сечения;
а) От 2 до нескольких комплектов фрезерных станков с ЧПУ для обработки торцевых поверхностей двутавровых балок;
б) Несколько групп скоб для зажима заготовок;
в) от 2 до нескольких комплектов токарных столов, изготовленных по индивидуальному заказу;
К 2023 году Wuxi JACK станет единственным поставщиком в отрасли, имеющим возможности и опыт в предоставлении клиентам центров фрезерования и торцовки;
4) случай применения: Одним из успешных бизнес-кейсов является 2012 Фрезерно-облицовочный центр Wuxi JACK экспортирован в Беларусь, который имеет основное оборудование из 2 комплектов CNC-DX1540 CNC торцевой фрезерный станок двутавровой балки.
Технические параметры | CNC-DX1540 Сварочный элемент конструкции Фрезерно-облицовочный центр | |
Диапазон размеров поперечного сечения: высота заготовки × ширина = | 250×250 ~ 1500×4000 мм | |
Диапазон длины заготовки: 6 ~ 24 м | ||
Основное оборудование | 2 комплекта ЧПУ-DX1540 Фрезерный станок с торцевой поверхностью двутавровой балки стальной конструкции | |
Ширина заготовки Направление торца Скорость фрезерования | 150~ 600 мм/мин | Рабочая скорость, ЧПУ |
Каретка для торцевого фрезерования Скорость холостого хода по ширине и высоте заготовки | 1500 мм/мин; 2000 мм/мин | Фиксированная скорость |
Высота заготовки Направление торца Скорость фрезерования | 150~ 600 мм/мин | Рабочая скорость, ЧПУ |
Ширина и высота заготовки Направление торцевого фрезерования Направляющая движения | Точная линейная направляющая для тяжелых условий эксплуатации, установленная на станину станка и вертикальную колонну | |
Направление ширины заготовки Приводной двигатель | 3,0 кВт | Серводвигатель с энкодером и тормозом |
Заготовка Высота Направление Приводной двигатель | 3,0 кВт | Серводвигатель с энкодером и тормозом |
Мощность фрезерной головки | 7,5 кВт | Сделано профессиональным поставщиком |
Революция шпинделя фрезерной головки | 65 ~ 715 об/мин | 9 уровней регулировки оборотов |
Диаметр фрезы | 200 мм |

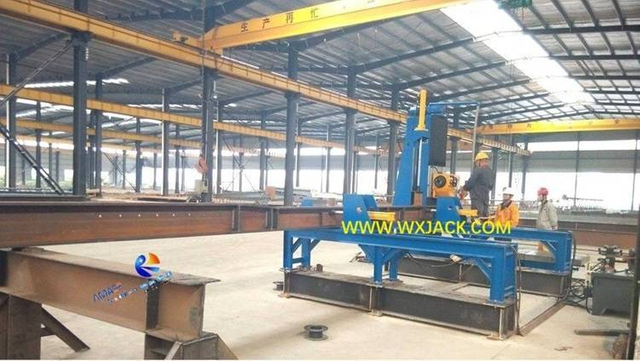

1) Большинство обычных моделей (DX12xx и DX15xx серии) применяются в производстве металлоконструкций;
2) Разворачивается на рабочей станции в конце линии для полировки готовых элементов стальной конструкции;
3) Три наиболее часто применяемые линии с фрезерным станком для торцевой поверхности двутавровой балки со стальной конструкцией:

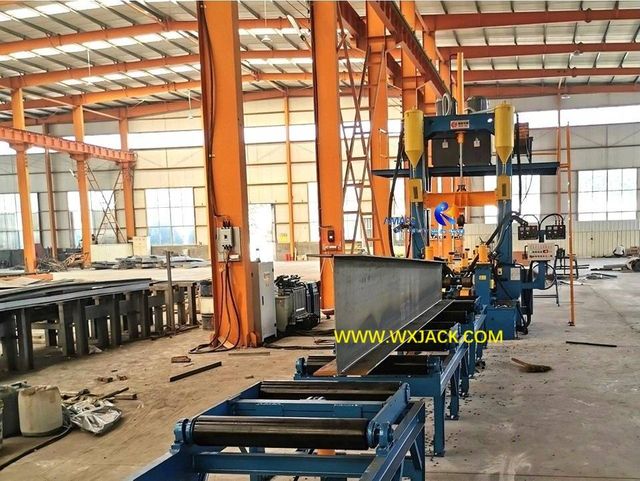

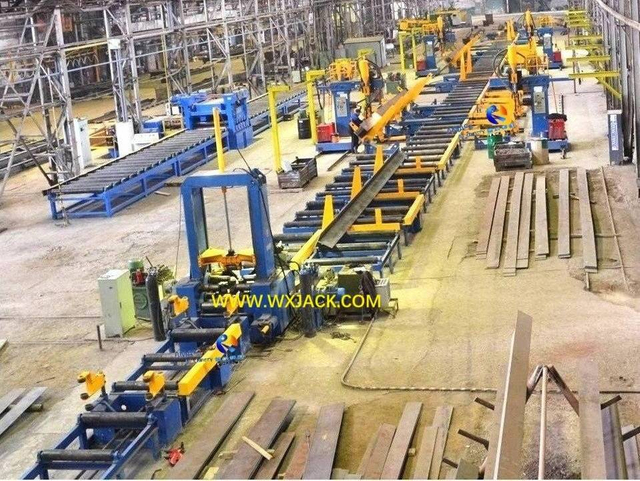

а) Линия по производству двутавровых балок;

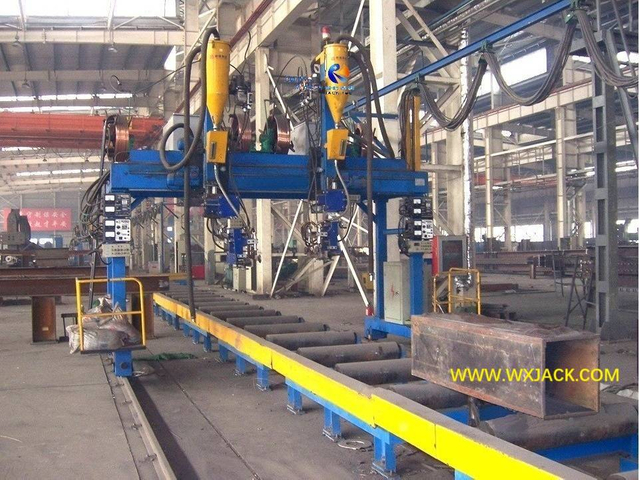

б) Линия по производству балок BOX;
в) Линия по производству тавровых балок;

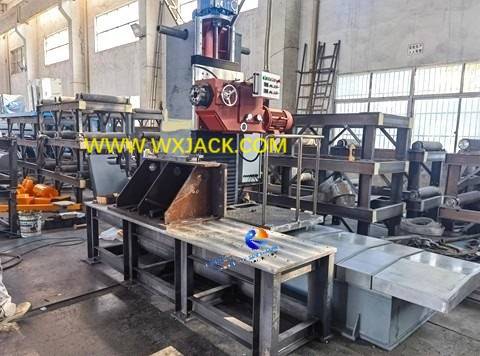

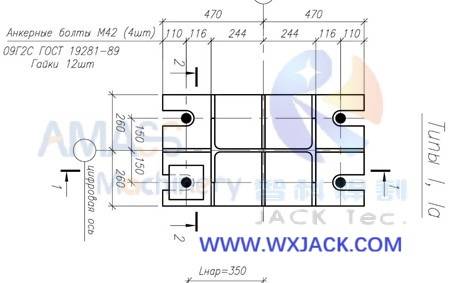

4) А также индивидуальное снаряжение Машина для изготовления двутавровых балок;
1) Фрезерный станок для торцевой поверхности двутавровой балки также может быть расширен до предприятий по производству труб;

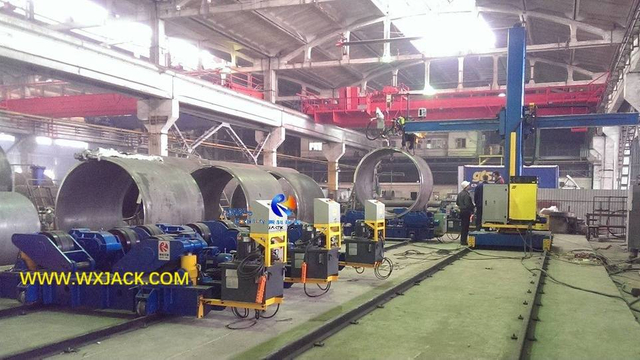

2) Эксплуатируется на сварочном оборудовании:

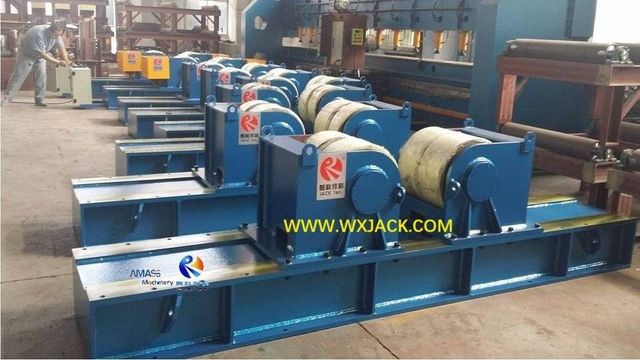

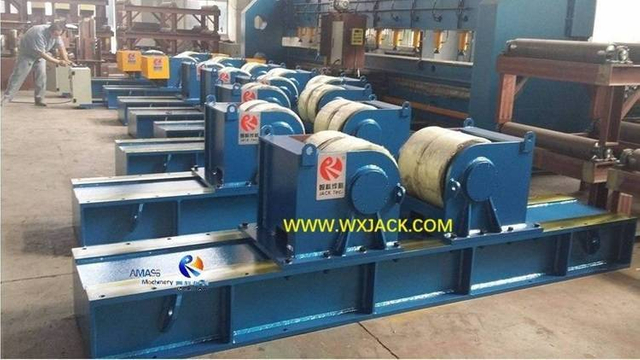

а) сварочный вращатель;

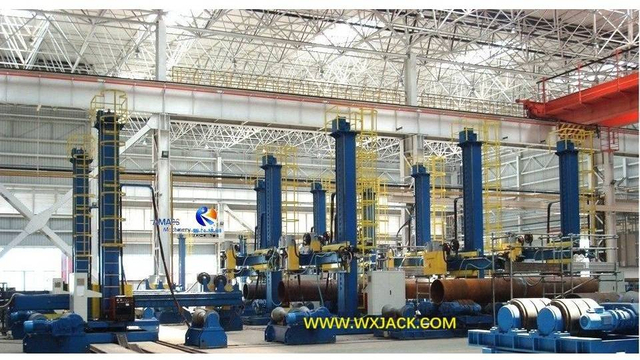

б) Манипулятор для сварки колонн и стрел;

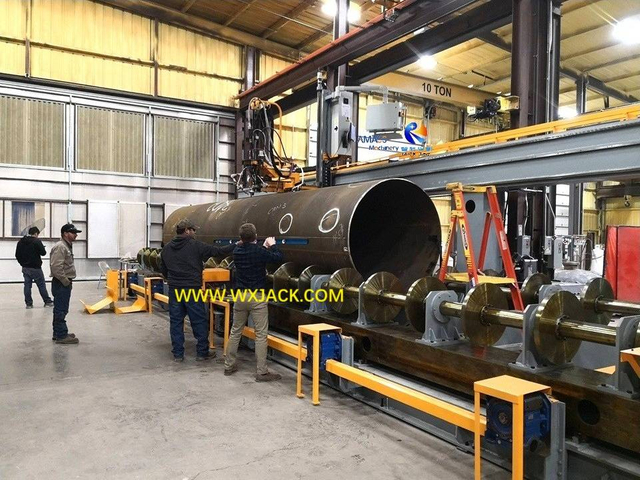

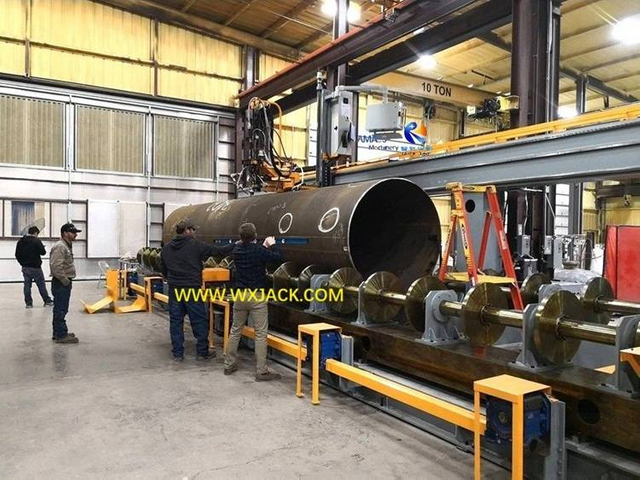

в) Станок для резки труб с ЧПУ;
г) сварочный центр;

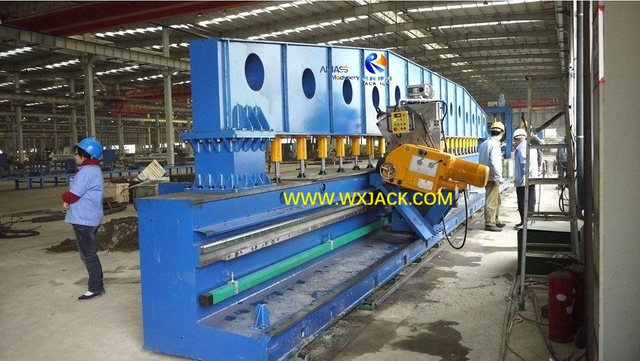

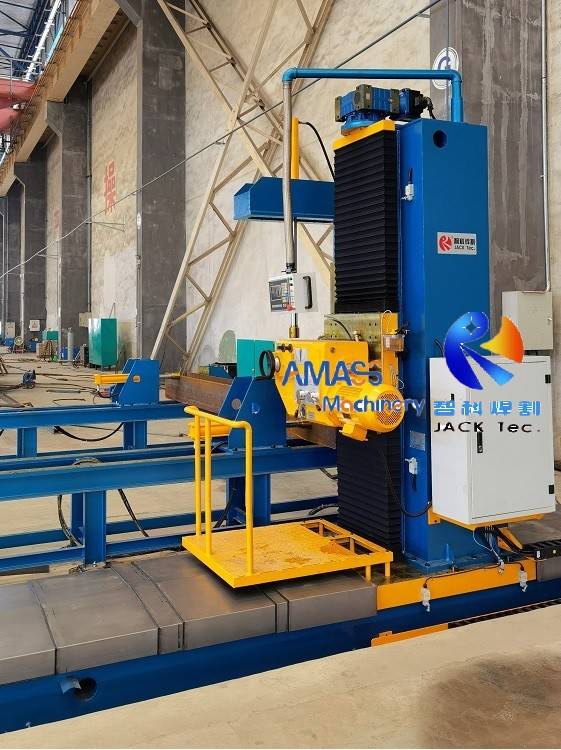

1) Кромкофрезерный станок серии XBJ использует тот же тип и мощность фрезерной головки, что и станок для фрезерования торца двутавровой балки серии DX;
2) Но работайте с разными типами заготовок, с разной механической структурой, принципом работы и режимом работы.
