Сварочный аппарат двутавровой балки со встроенной функцией

Панель навигации на "Рабочее видео машины для сварки двутавровых балок с интегральной функцией"

Быстрый просмотр позиции и категории машины для сварки двутавровых балок с интегральной функцией

1. Положение машины для сварки двутавровых балок с интегральной функцией:

1) Машина для сварки двутавровых балок с интегральной функцией может найти свое место на любом объекте в отрасли производства стальных конструкций, поставляя самый большой объем рабочих деталей в проекты строительства стальных конструкций: сварка двутавровых (двутавровых) и тавровых балок высотой от 200 мм. до 2000мм;


2) Вы можете проверить кусок сварки двутавровой балки, только что законченный на сварочном аппарате Wuxi JACK ZHJ8015 Integral Function H Beam:

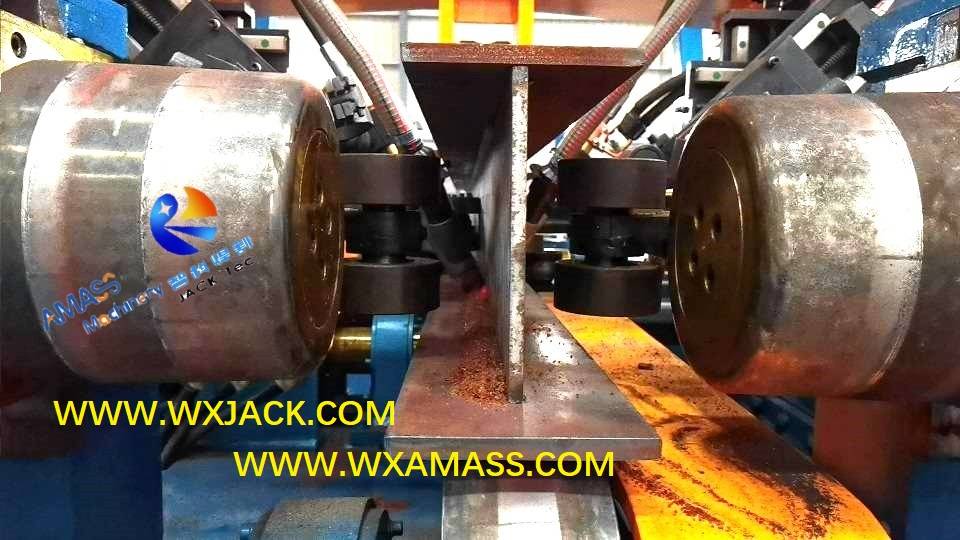

Рис. 1. Машина для изготовления двутавровых балок 26.



3) Фрагмент сварки T-образной балки, доставленный сварочным аппаратом Wuxi JACK ZHJ5010 Integral Function H Beam:

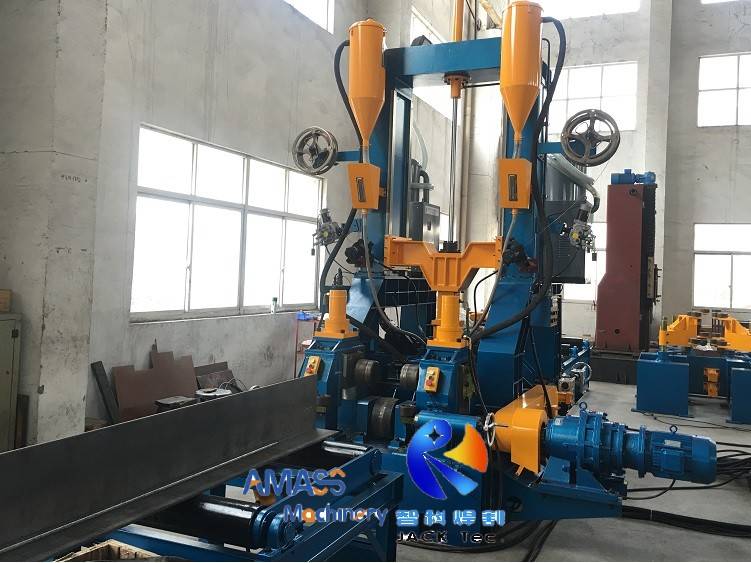

Рис. 2. Машина для сварки двутавровых балок «три в одном» 57

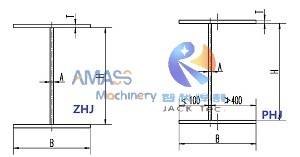

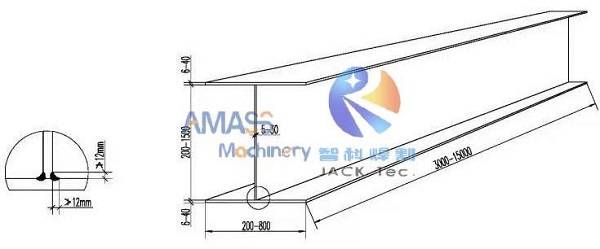

4) Эскиз конструкции по спецификациям сварки двутавровой балки, доступный на сварочном аппарате для двутавровой балки Integral Function:

Рис. 3. Сварочный аппарат двутавровой балки со встроенной функцией



2. Две основные ветви машины для сварки двутавровых балок с интегральной функцией:

1) Сварочный аппарат двутавровой балки со встроенной функцией PHJ:


а) Это самая ранняя разработанная версия устройства для сварки двутавровых балок.Он может производить элементы конструкции со всеми видами поперечного сечения:

Рис. 4. Сварочный аппарат двутавровой балки со встроенной функцией.

б) Для достижения этой цели этап сборки в машине для сварки двутавровых балок со встроенной функцией серии PHJ выполняется с позиционированием одной стороны, приводимым в действие масляным цилиндром, а другой стороны регулируется вручную;

2) Сварочный аппарат двутавровой балки со встроенной функцией ZHJ:

а) На основе аппарата для сварки двутавровых балок с протяжкой серии PHJ была разработана машина для сварки двутавровых балок с интегральной функцией серии ZHJ, специально предназначенная для изготовления симметричных элементов конструкции;
b) Здесь мы подчеркиваем, что отношения между серией PHJ и машиной для сварки двутавровых балок с интегральной функцией серии ZHJ представляют собой параллельные продукты для различных точек приложения клиентов, а не замену одного другого.

Цель этой страницы на машине для сварки двутавровых балок интегральной функции

Для машины для сварки двутавровых балок со встроенной функцией в качестве дополнения к рабочим видеороликам, представленным на страницах продуктов:


Мы создали тематические рабочие видео-страницы, чтобы дать более наглядное представление и пояснение к машине для сварки двутавровых балок с интегральной функцией:

Рабочее видео машины для сварки двутавровых балок категории PHJ с интегральной функцией

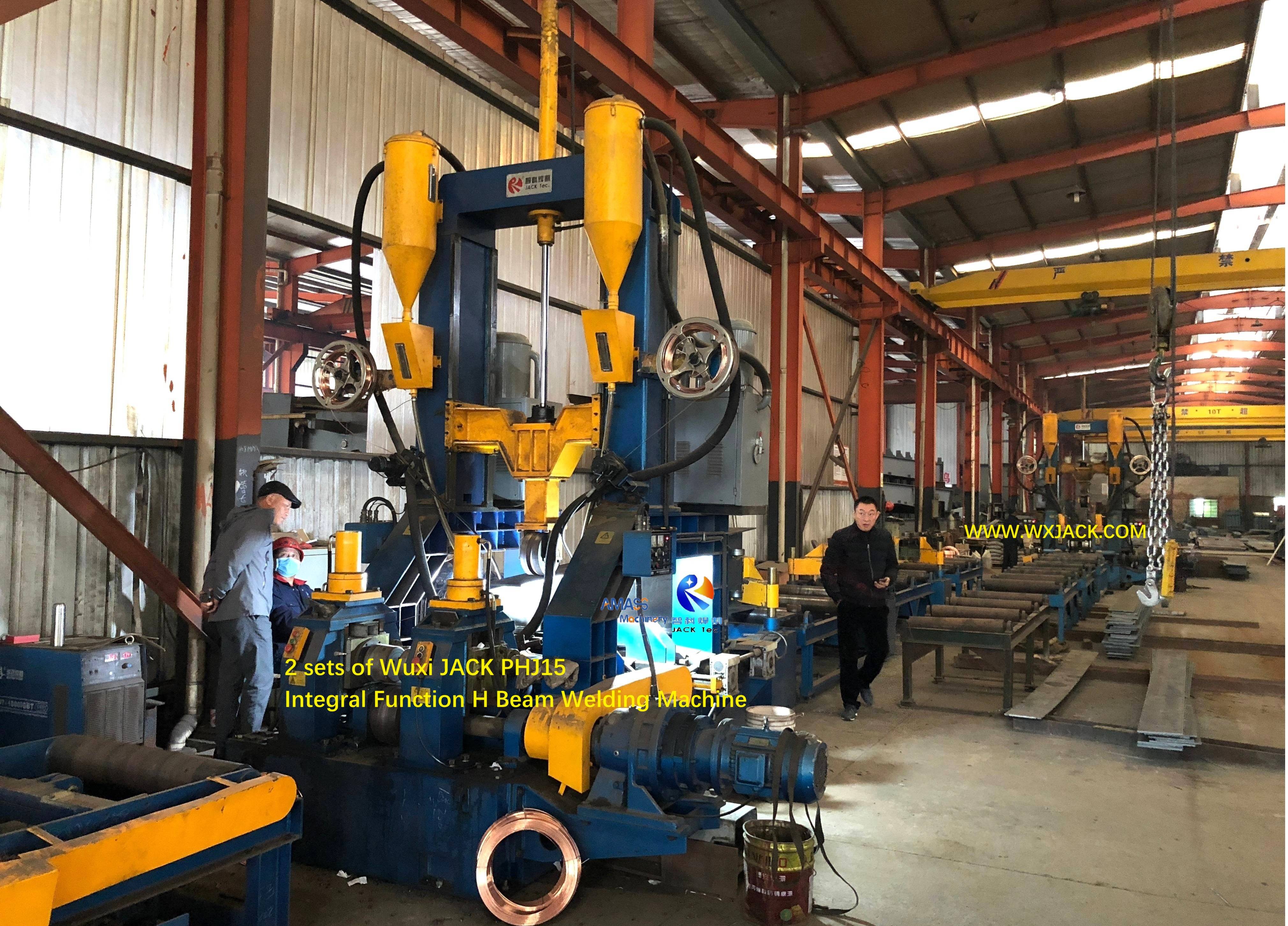

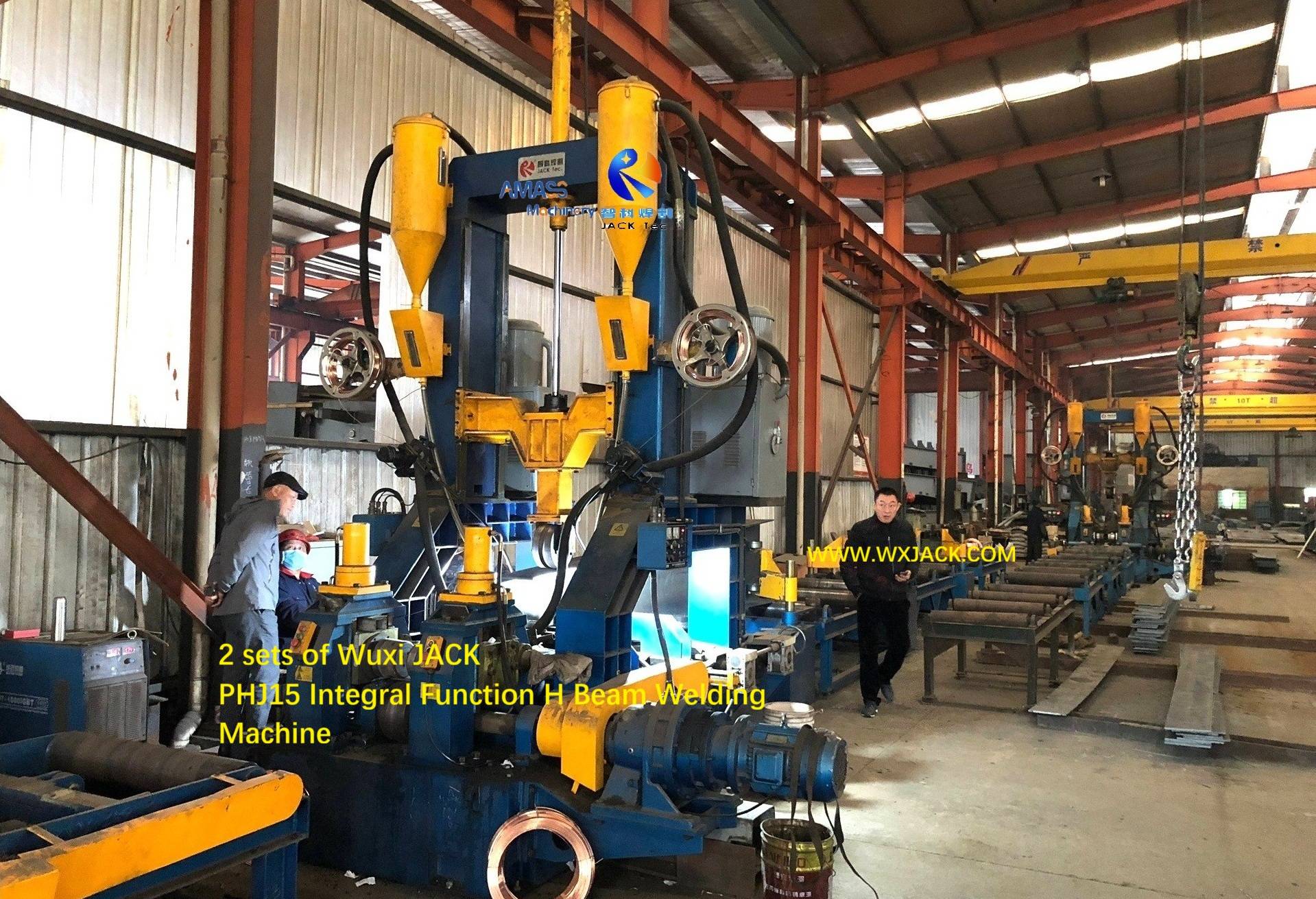

1) Это 42-секундное видео было снято на китайском предприятии по производству стальных конструкций на установке для сварки двутавровых балок Wuxi JACK PHJ15 с интегральной функцией. Часть двутавровой балки высотой около 1000 мм строилась из сварочного аппарата для сквозной двутавровой балки;
2) Видео было снято с входного конвейера машины для сварки двутавровых балок интегральной функции, вплоть до выходного конвейера , затем переходило к противоположной стороне изготовленной двутавровой балки и, наконец, к рабочей станции, где стоит оператор;
3) Вы можете найти процесс дуговой сварки под флюсом в сварочном аппарате с двутавровой балкой, который поддерживается предшествующей сборкой и выпрямлением.Когда заготовка проходит через весь комплект машины для сварки двутавровых балок с интегральной функцией, сборка заготовки завершена.По этой причине его также называют «Сварочный аппарат для протяжки двутавровых балок».

1) Это короткое видео было снято на рабочем месте машины для сварки двутавровых балок Wuxi JACK PHJ18 Integral Function;
2) Видео начинается с 2 комплектов синего цвета (дуговая сварка под флюсом) источников питания SAW , которые были уложены на полу мастерской вдоль боковой основной рамы сварочного аппарата с двутавровой балкой;
3) Затем камера проходит через входной конвейер машины для сварки двутавровых балок со встроенной функцией, и вы можете увидеть, как 3 комплекта системы тяговых стержней желтого цвета, которые установлены на входном конвейере, для захвата фланца и стенки в конструкцию T-образной балки, готовой к дуговой сварке под флюсом в сварочном аппарате с двутавровой балкой;
4) Наконец, к двухсторонней С-образной раме с сетчатой ​​структурой темно-синего цвета , образующей центральную рабочую зону сварочного аппарата с двутавровой балкой интегральной функции.

Рабочее видео машины для сварки двутавровых балок категории ZHJ с интегральной функцией

1) Видео, снятое на выходном конвейере комплекта машины для сварки двутавровых балок со встроенной функцией Wuxi JACK показывает , ZHJ8018, как оператор работает на этой машине для сварки двутавровых балок с протягиванием насквозь во время работы машины: 2 оператора стояли по обе стороны от доставленной машины. Т-образная балка, проверка сварного шва и обсуждение на нем;
2) Рядом с основной рамой стоял стул на рабочем месте машины для сварки двутавровых балок с интегральной функцией: это удобное в использовании оборудование , самая трудоемкая работа оператора заключается в погрузке и снятии заготовки.Остальные работы по изготовлению двутавровых балок будут выполняться сварочным аппаратом для двутавровых балок;
3) Вторая половина видео была снята над головой прямо над точкой сварки на машине для сварки двутавровых балок Integral Function.Внимательно проверив, вы можете определить назначение плоского ролика для сборки и вертикального ролика для выпрямления ..

1) Это видео имеет продолжительность 43 секунды, подходящую продолжительность для записи рабочего состояния комплекта сварочного аппарата Wuxi JACK ZHJ8015 со встроенной функцией двутавровой балки, работающего на китайском заводе заказчика;
2) Во-первых, справа от основной рамы на полу мастерской вы можете найти 2 блока питания синего цвета китайского бренда SAW (дуговая сварка под флюсом) , оснащенного сварочным аппаратом для сквозной двутавровой балки, панель управления белого цвета , а также а также гидравлическая насосная станция , эти три типа рабочих групп образуют функциональную зону машины для сварки двутавровых балок интегральной функции;
3) Далее, как оператор отрегулировал положение трубы всасывания сварочного флюса , расположение дополнительных сварочных ячеек в аппарате для сварки двутавровых балок, а также рабочее место;
4) По цифровому дисплею на панели управления можно узнать, что скорость сварки в этот момент составляла 600 мм/мин.

Рабочее видео валидации машины для сварки двутавровых балок с интегральной функцией

1) Это видео было снято во время ночной смены в мастерской Wuxi JACK во время пробного запуска CO 2 GMAW на машине для сварки двутавровых балок ZHJ5010 с интегральной функцией;
2) Эта модель сварочного аппарата для протяжки двутавровых балок предназначена для изготовления сверхлегких двутавровых балок: высота полотна до 500 мм, толщина 5~10 мм.Таким образом, CO 2 GMAW ; в этой модели машины для сварки двутавровых балок с интегральной функцией вместо SAW следует использовать
3) Видео было снято под идеальным углом зрения, что вы можете четко проверить по нему, симметрично установленные горизонтальные выравнивающие ролики и их направляющие втулки для фиксации полки и стенки соответственно, для зажима Т-образной балки во время 2 сварки CO в интегральной функции. Машина для сварки двутавровых балок.

1) Это видео было снято в тот же период на той же площадке мастерской Wuxi JACK, на том же комплекте сварочного аппарата для двутавровых балок ZHJ5010 Integral Function.Но угол обзора другой;
2) На боковой стороне аппарата для сварки двутавровых балок с протяжкой вместо центрального положения, как в предыдущем видео, вы можете четко увидеть одну из двух сварочных горелок в машине для сварки двутавровых балок с интегральной функцией, особенно ее контроль положения и механизм модуляции : Скользящая и точная направляющая на 45° ;Приводной двигатель и ходовой винт трансмиссии ;
3) Все эти устройства гарантируют высокую устойчивость и постоянное качество сварки, обеспечиваемое сварочным аппаратом Wuxi JACK Integral Function с двутавровой балкой.

1) Это видео было снято на заводе Wuxi JACK во время производства машины для сварки двутавровых балок с интегральной функцией серии ZHJ .Операторы проверяли сборочную группу сварочного аппарата для двутавровых балок;
2) Из видео видно, что 3 пары направляющих роликов направляются втулками в верхнем положении для фиксации полотна , а еще 3 пары направляющих роликов направляются втулками в нижнем положении для фиксации фланца ;
3) Использование малого размера T Балка в качестве испытательной детали, этот комплект машины для сварки двутавровых балок с интегральной функцией модели ZHJ был испытан на способность его точной функции сборки сцены..

1) Этот комплект машины для сварки двутавровых балок со ZHJ встроенной функцией модели Wuxi JACK был опробован на своей функциональной группе дуговой сварки под флюсом после установки и сборки всего комплекта сварочного аппарата для двутавровой балки с протягиванием;
2) Перед доставкой машины заказчику все внешние сварочные агрегаты, в том числе источник питания SAW, сварочная горелка, механизм подачи проволоки, система рециркуляции флюса для сварочной проволоки, аппарат для сварки двутавровых балок Integral Function, должны быть проверены на их производительность . и подтвердите их слаженную работу .В этом заключается значение заводской проверки сварочного аппарата для двутавровых балок;
3) Из видео вы можете увидеть полный набор сварочной системы в этом встроенном сварочном аппарате для двутавровой балки, включая зажим заземления, закрепленный на стенке тавровой балки..

Рабочее видео функциональных групп в машине для сварки двутавровых балок с интегральной функцией

Это короткое видео посвящено куску готовой тавровой балки, уложенной на выходной конвейер станков для сварки двутавровых балок Wuxi JACK PHJ и ZHJ Integral Function.Вы можете проверить качество и равномерный шов дуговой сварки под флюсом на доставленной заготовке с помощью аппарата для сварки двутавровых балок.

1) В этом видео фрагмент тавровой балки приваривается дуговой сваркой под флюсом на машине Wuxi JACK ZHJ8015 Integral Function для двутавровой сварки на объекте заказчика;
2) Из видеоролика видно, что заготовка была уложена плоско на конвейере аппарата для сварки двутавровых балок с протягиванием для плоской сварки по сравнению с ориентацией под углом 45° в одноцелевой машине для сварки двутавровых балок LHA/LHC/LHT для угловой сварки под углом 45°. сварка ;
3) Это из-за встроенной функции сборки и выпрямления в этом аппарате для сварки двутавровых балок со встроенной функцией, и почему этот сварочный аппарат для сквозной двутавровой балки не применим для изготовления двутавровых балок для тяжелых условий эксплуатации.

1) Это видео было снято на объекте заказчика во время установки и ввода в эксплуатацию комплекта сварочного аппарата Wuxi JACK ZHJ5010 со встроенной функцией двутавровой балки;
2) При сварке в среде защитного газа CO 2 для сварки рабочих деталей небольшой толщины (толщина менее 10 мм) сварочный шов не покрывается сварочным флюсом .Это причина того, что в сварочном аппарате с двутавровой балкой образуется довольно большое количество сварочного света и дыма , а с интегральной функцией сварочные брызги более очевидны в сварочном аппарате с двутавровой балкой с протягиванием;
3) По этой причине сварочные СИЗ (средства индивидуальной защиты) должны быть надеты оператором все время во время работы сварочного аппарата для двутавровых балок со встроенной функцией.

1) Это видео было снято у заказчика предприятия по производству металлоконструкций на машине для сварки двутавровых балок Wuxi JACK PHJ15 Integral Function;
2) Сплошной ролик большого диаметра синего цвета под двутавровой балкой является передающим роликом сварочного аппарата с двутавровой балкой.Который во время своего вращения отправляет двутавровую балку вперед за счет силы трения, создаваемой между двутавровой балкой и роликом;
3) Сварочные горелки и их блоки позиционирования остаются неподвижными во время работы аппарата для сварки двутавровых балок со встроенной функцией.При перемещении двутавровой балки вперед в сварочном аппарате для сквозной двутавровой балки сварочные горелки осуществляют дуговую сварку под флюсом с обеих сторон двутавровой балки.



1) Это видео было снято во время изготовления детали двутавровой балки небольшого размера (толщина: 10 мм; высота стенки: около 300 мм; ширина фланца: около 200 мм) на сварочном аппарате двутавровой балки Wuxi JACK PHJ и ZHJ Integral Function в компании-заказчике;
2) Снимок был сделан под углом обзора выхода устройства для сварки двутавровых балок , прямо противоположного поперечному сечению двутавровой балки .Таким образом, вы можете увидеть 2 части верхних правильных роликов, обращенных друг к другу на более близком расстоянии, хотя в то время сваренная двутавровая балка еще не прибыла в правильную ячейку машины для сварки двутавровых балок с интегральной функцией;
3) А также две сварочные горелки, работающие симметрично на дальнем расстоянии .Затем объектив камеры перемещается к правой стороне точки сварки в машине для сварки двутавровых балок с интегральной функцией.

В этом видеоролике, посвященном сварочному аппарату Wuxi JACK ZHJ со функцией двутавровой балки, можно получить много ценной информации о его рабочем процессе
встроенной : Цветной SAW (дуговая сварка под флюсом) отображал сварочный ток и напряжение в этот момент питанием пульт управления в сварочном аппарате с двутавровой балкой с интегральной функцией: сварочный ток составляет около 570 А , а сварочное напряжение около 30 В, в виде указателя;
2) Эта информация также отображалась в 2 комплектах блока питания ПАВ синего цвета на площадке мастерской в ​​виде мигающего цифрового дисплея.Таким образом, стоя по обе стороны от сварочного аппарата Pull Through H Beam, оператор может удобно контролировать процесс сварки;
3) Во второй половине видео также отчетливо показан узел правки машины для сварки двутавровых балок с интегральной функцией: не только правильные ролики и его приводной цилиндр, но и 2 измерительных линейки для регулировки хода правки, а также то, как Выпрямляющие ролики выпрямляют сварную Т-образную балку с ее вращением в этом наборе сварочного аппарата для двутавровой балки.
