A. Тема этой страницы о сварочном аппарате Wuxi JACK:

1. Эта страница предназначена для всестороннего ознакомления со всеми видами сварочных аппаратов Wuxi JACK в виде четких изображений и текстов, охватывающих темы:



Использование и технические преимущества приведенного ниже сварочного аппарата Wuxi JACK:

1) сварочный вращатель;

2) Сварочный позиционер;
3) сварка колонны и стрелы;

4) Сварочный аппарат для стальных балок:

а) Машина для сварки двутавровых балок;
б) Машина для сварки коробчатой ​​балки;
c) Машина для сварки тавровых балок;
5) Сварочный аппарат для труб;
6) Машина для стыковой сварки пластин;

7) Дополнительный сварочный аппарат:

а) Кромкофрезерный станок;
б) Зубофрезерно-ножевые ножницы;

8) Сварочный аппарат в производственной линии металлоконструкций:

а) Линия по производству двутавровых балок;
б) Линия по производству коробчатых балок;
c) Линия по производству тавровых балок



2. Наша цель, с таким синтетическим обзором диверсифицированного сварочного аппарата Wuxi JACK, клиенты и любые люди, у которых есть интерес и спрос на сварочный аппарат, могут быстро понять это важное семейство продуктов;
3. Источник: Эта веб-страница составлена ​​на основе кратких слайдов «Сбор сварочного аппарата Wuxi JACK».





B. Функция и использование сварочного аппарата:

1. Функция: Как следует из названия, сварочный аппарат относится к широкому семейству продуктов, которое включает широкий спектр оборудования для выполнения различных режимов сварки на различных типах заготовок для достижения цели изготовления готовых рабочих деталей;

2. В двух словах, эти сварочные аппараты Wuxi JACK охватывают следующие области:

1) Внутренняя и внешняя сварка;
2) продольная и кольцевая сварка;
3) непрерывная и шовная сварка;
4) автоматическая и полуавтоматическая сварка;
5) SAW (дуговая сварка под флюсом)/CO2 GMAW/ Ленточная наплавка/ MIG/ TIG...
6) скашивание кромок под сварку;



3. Примеры заготовок различных видов сварочного аппарата Wuxi JACK:

1) Сварочная двутавровая балка, изготовленная из интегральной функции Wuxi JACK PHJ 3 в 1 сварочном аппарате для двутавровой балки: (Рисунок 1)

Рис1 Сварочный аппарат 199

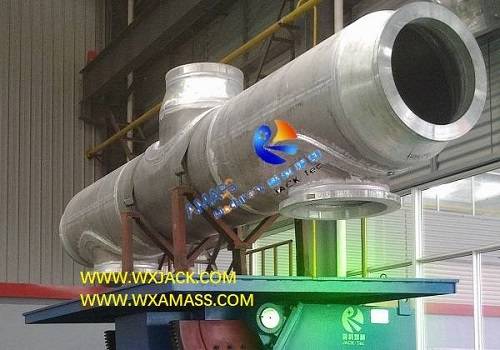

2) Корпус электрического аппарата, изготовленный на сварочном позиционере Wuxi JACK: (Рис.2)

Рис. 2 Сварочный позиционер 9


3) Соединение пластины из углеродистой стали, изготовленной из машины для стыковой сварки пластин Wuxi JACK: (Рис.3)

Рис. 3. Машина для стыковой сварки пластин 37









C. Для подробного изучения деловых и технических деталей задействованного сварочного аппарата Wuxi JACK посетите тематические страницы продуктов:



1. Сварочный вращатель;
2. Сварочный позиционер;
3. Сварочная колонна и стрела;
4. Сварочный аппарат для труб;
5. Интегральная функция 3 в 1 аппарате для сварки двутавровых балок;
6. Машина для стыковой сварки пластин;
7. Машина для сварки двутавровых балок с линии по производству двутавровых балок;
8. Линия по производству балок BOX;
9. Линия по производству тавровых балок
10. Краевой фрезерный станок

Список содержимого сварочного аппарата Wuxi JACK:

1. Сварочный вращатель

1. Сварочный вращатель

2. Сварочный позиционер

3. Сварка колонны и стрелы

4. Аппарат для сварки труб

5. Машина для стыковой сварки пластин

6. Интегральная функция 3 в 1 аппарате для сварки двутавровых балок

7. Машина для сварки двутавровых балок

8. Машина для сварки коробчатой ​​балки

9. Машина для сварки тавровых балок

10. Кромкофрезерный станок

11. Зубофрезерные ножницы:

Д. Всестороннее общее введение и технический взгляд на сварочном аппарате Wuxi JACK:

Слайды 1, 2, 3: Интегрированные фотографии сварочного аппарата Wuxi JACK доставлено клиентам:

Эти 3 страницы слайдов предназначены для целостный взгляд на разные виды Сварочный аппарат Wuxi JACK, перед текстовым описанием:



Слайды 1: Универсальный и специализированный сварочный аппарат специального назначения:

1) сварочный вращатель;

2) Сварочный позиционер;
3) сварка колонны и стрелы;
4) Сварочный аппарат для труб;
5) Машина для сварки продольных швов

幻灯片1 Центр вращения позиционера сварочного аппарата

Слайды 2: Машина для сварки стальных балок:


1) Машина для сварки двутавровых балок;
2) Машина для сварки коробчатых балок;
3) Сварочный аппарат для тавровой балки;
4) Аппарат для сварки фланцев труб
幻灯片2 Портальная машина для сварки двутавровых балок

Слайды 3: Пластина и дополнительный сварочный аппарат:


1) Машина для стыковой сварки пластин;
2) кромкофрезерный станок;
3) Зубофрезерно-фрезерные ножницы;
4) Аппарат для сварки труб с портальными балками
幻灯片3 Машина для стыковой сварки пластин

Слайды 4, 5, 6: Сварочный вращатель сварочного аппарата Wuxi JACK:

Темой этих 3 страниц слайдов является важный и большой объем продаж сварочного аппарата общего назначения: Сварочный вращатель:



Слайды 4: Ассортимент продукции и основные характеристики сварочного вращателя Wuxi JACK:

1. Функция сварочного вращателя:

Сварочный вращатель представляет собой разновидность универсального сварочного аппарата, который за счет вращения своего поворотного ролика осуществляет кольцевую сварку рабочих частей цилиндрического корпуса;

2. Классификация и спецификация сварочного вращателя:

В зависимости от способа регулировки диапазона сварочного поворотного ролика и грузоподъемности сварочного роликового станка, сварочный вращатель Wuxi JACK можно разделить на 3 основных направления:
1) Саморегулирующийся сварочный вращатель серии HGZ: от 5 до 250 тонн;
2) Сварочный вращатель с регулировкой ходового винта серии HGK: от 2 до 60 тонн;

3) Сварочный вращатель с регулировкой болтов серии HLK: от 2 до 2000 тонн;

а) Сварочный вращатель против дрейфа: от 40 до 500 тонн;

3. Эти сварочные вращатели могут быть в виде:

1) Стандартная конструкция или специальная конструкция сварочного вращателя;
2) Стационарный или подвижный сварочный вращатель


幻灯片1- Роликовый станок сварочного вращателя

Слайды 5: Ассортимент сварочных вращателей производства Wuxi JACK:

幻灯片9- Сварочный вращатель с регулировкой ходового винта

Слайды 6: Сварочный центр: наиболее важный тип применения сварочного вращателя:

На этой странице слайдов представлены 2 бизнес-кейса Wuxi JACK Welding Rotator в Сварочный центр:


1) Левый: Экспортированный в Россию Сварочный центр для тяжелых условий эксплуатации, состоящий из 80-тонного гидравлического подъемного сварочного вращателя против дрейфа и сварочной колонны и стрелы LHZ6050;
2) Правый: Легкий сварочный центр, состоящий из 5-тонного сварочного вращателя с ходовым винтом, сварочной колонны и стрелы LHZ2030.
幻灯片8- Сварочный центр

Слайды 7, 8 и 9: Сложный сварочный аппарат: Сварочный позиционер:

Эти 3 страницы слайдов дают краткий обзор самых разнообразных сварочных аппаратов: Сварочный позиционер:




Слайды 7: Введение на сварочном позиционере Wuxi JACK:

1. Общая классификация сварочного позиционера Wuxi JACK:

Как разновидность широко используемого сварочного аппарата, для изготовления различных видов стальных конструкций и заготовок специальной формы, сварочный манипулятор имеет несколько основных видов, которые представлены здесь в определенной последовательности:

1) Стандартный двухосевой односварочный поворотный стол Сварочный позиционер:

а) Это наиболее широко используемый тип сварочного позиционера;
б) Грузоподъемность сварочного поворотного стола от 100 кг до 30 тонн;

2) Сварочный позиционер фиксированной высоты или подъемный L-образный:

а) гидропривод подъема его сварочного поворотного круга;
б) грузоподъемность его сварочного поворотного стола составляет от нескольких сотен килограммов до 5 тонн;

3) Фиксированная высота или двойная колонна подъемного типа Позиционер для сварки головы и хвоста:

Грузоподъемность до 30 тонн;

4) Специально изготовленный сварочный вращатель для сварки труб:

а) Это своего рода специальный сварочный позиционер для изготовления фланца трубы, отвода трубы;
б) диаметр трубы, колена и фланца варьируется от Φ60 мм до Φ1200 мм;

5) Одноосный сварочный позиционер с горизонтальной или вертикальной ориентацией:

Грузоподъемность сварочного поворотного стола до 100 тонн;



2. Варианты сварочных позиционеров в каждой категории:

1) Эти разнообразные сварочные позиционеры могут быть стандартной формы или изготовлены по индивидуальному заказу;
2) Сварочный поворотный стол может приводиться в движение либо обычным двигателем переменного тока, либо серводвигателем.



幻灯片1- Сварочный позиционер

Слайды 8: Полная безопасная эксплуатация сварочного позиционера Wuxi JACK:

1. Безопасность является главным фактором при работе всех видов оборудования, в том числе сварочного автомата, сварочного позиционера;
2. Риск безопасности: На этой странице слайдов есть 4 фотографии сварочного позиционера L-типа.Как видно из него, потенциальный риск во время его работы заключается в падении его поворотного сварочного стола, когда поворотный сварочный стол поднимается на более высокий уровень;
3. Сварочный позиционер типа Wuxi JACK L, подъем поворотного сварочного стола осуществляется с помощью гидравлического цилиндра, который имеет большую движущую силу и надежную работу;
4. Для сравнения, некоторые другие поставщики в отрасли использовать с приводом от двигателя переменного тока и винтовой передачей, которые имеют довольно большой потенциальный риск падения вращающегося сварочного стола.

幻灯片5- Подъемный сварочный позиционер L-типа

Слайды 9: Централизованный дисплей на сварочном позиционере Wuxi JACK, изготовленный для клиентов:

幻灯片11- Сварочный поворотный стол

Слайды 10 и 11: Основное оборудование сварочного аппарата для изготовления рабочих частей цилиндра: Сварочная колонна и стрела:

Эти 2 страницы слайдов дают краткий обзор Сварочная колонна и стрела сварочного аппарата Wuxi JACK:



Использование сварочной колонны и стрелы:

1) Позиция: Сварочная колонна и стрела - третья по величине группа сварочных аппаратов общего назначения после сварочного вращателя и сварочного позиционера;
2) Применение: Это незаменимый сварочный аппарат для производства цилиндрических рабочих деталей промышленного уровня;
3) Рабочий режим: Горизонтальная стрела предназначена для сварки продольных швов на заготовках;
4) Применение: Вместе со сварочным вращателем сварочная колонна и стрела составляют сварочный центр, в том числе для выполнения круговой сварки.


Слайды 10: Ассортимент сварочной колонны и стрелы Wuxi JACK:

1. Спецификация: допустимый ход горизонтальной стрелы сварочной колонны и стрелы варьируется от (2000 мм x 2000 мм) (LHZ2 x2) до (8000 мм x 8000 мм) (LHZ8 x8);

2. Грузоподъемность: В этом отношении сварочная колонна и стрела могут быть разделены на 3 основные группы: сварочные машины для легких/средних/тяжелых режимов работы, относящиеся к передней части стрелы, нагруженной от 80 кг до 500 кг;
3. Доступны несколько режимов сварки: SAW (дуговая сварка под флюсом), GMAW CO2, плакирование лентой...;
4. Стандартный или специальный сварочный центр: Состоит из сварочной колонны и стрелы с другим сварочным аппаратом, таким как сварочный вращатель.

幻灯片1- Сварка колонны и стрелы

Слайды 11: Широкая клиентская база сварочной колонны и стрелы Wuxi JACK:

1. Левая фотография: Серийное производство сварочной колонны и стрелы на предприятии Wuxi JACK;
2. Правильная фотография: Wuxi JACK LHZ6x5 Сварочная колонна и стрела работают на объекте клиента в Малайзии со сварочным вращателем в составе сварочного центра для тяжелых условий эксплуатации.

幻灯片9- Сварочный центр Сварочный манипулятор

Слайды 12 и 13: Уси ДЖЕК Сварочный аппарат для труб:

На этих 2 страницах слайдов есть краткий обзор Wuxi JACK. Сварочный аппарат для труб:



Слайды 12: Широкий охват машины для сварки труб Wuxi JACK:

1. Объем рабочей части сварочного аппарата для труб Wuxi JACK:

1) Диаметр заготовки составляет от Φ100 мм до Φ1500 мм или больше для специального сварочного аппарата;

2) Машина для сварки балочных балок способна работать с самой большой заготовкой с размером поперечного сечения (2400 мм x 2400) и длиной 49 м;

2. Сварочный шов, обработанный сварочным аппаратом для труб Wuxi JACK:

Сплошная или шовная продольная или кольцевая сварка снаружи или внутри заготовок;

3. Технология сварочного процесса, реализованная в трубосварочном аппарате Wuxi JACK:

Обратная сварка/ Готовая сварка/ Сборная сварка...;

4. Рабочий режим, принятый в трубосварочном аппарате Wuxi JACK:

1) Сварка: SAW (дуговая сварка под флюсом)/CO2 GMAW/ Ленточная плакировка/ MIG/ MAG/ TIG...;
2) Покраска, сборка, тестирование...

幻灯片1- Машина для сварки труб

Слайды 13: Разнообразная оригинальная механическая рама трубосварочного аппарата Wuxi JACK:

1. Wuxi JACK разрабатывает наиболее подходящую конструкцию механической рамы для трубосварочного аппарата в соответствии с конкретным сценарием применения, потребительским спросом и рабочими частями;

2. На этой странице слайдов приведены 3 примера сварочного аппарата для труб Wuxi JACK:

1) Левый: портальный сварочный аппарат для труб с подвижным механизмом:

а) Выполняет обратную сварку под флюсом в области продольного шва;
б) длина заготовки может быть от 9 до 16 м;
в) Диаметр поперечного сечения от Φ300мм до Φ2500мм;

2) Средний: Машина для внутренней сварки труб с тележкой:

а) Сварочная головка установлена ​​на подвижной тележке, которая выдвигается внутрь трубы для сварки;
б) Макс.длина трубы, которую можно сварить на этом трубосварочном аппарате, составляет 30 м, диаметр от Φ500 мм до Φ1200 мм;

3) Правильный вариант: сварочный аппарат для больших балочных балок:

а) С обеих сторон машины для сварки балок имеется 2 комплекта движущихся тележек;
б) Самая большая балочная балка, которую можно сварить на этом сварочном аппарате: поперечное сечение 2400 мм на 2400 мм, длина 49 м.

幻灯片2- Машина для продольной сварки труб

Слайды 14: Уси ДЖЕК Машина для стыковой сварки пластин:

Эта страница слайдов находится на рекомендуемом продукте Wuxi JACK: Машина для стыковой сварки пластин:




1. Положение Wuxi JACK на машине для стыковой сварки пластин:

1) Машина для стыковой сварки пластин серии MP является превосходным продуктом компании Wuxi JACK;
2) Очень редкий поставщик в отрасли имеет возможность спроектировать и произвести такой сложный сварочный аппарат с передовой техникой;



2. Использование машины для стыковой сварки пластин:

1) Машина для стыковой сварки пластин используется для плоского стыкового соединения двух частей стальных пластин или пластин из цветного металла;
2) Технические характеристики этих металлических пластин находятся в диапазоне толщины от 6 мм до 40 мм, с шириной пластин до 5000 мм;

3. Режим сварки, принятый на машине для стыковой сварки пластин:

1) Машина для сварки стыковых соединений пластин использует SAW для большинства применений на пластинах из углеродистой стали средней и большой толщины;
2) И СО2 GMAW для соединения листов малой толщины или листов из цветных металлов;

4. Основная технология машины для стыковой сварки пластин:

1) Машина для стыковой сварки пластин использует запатентованную технологию Wuxi JACK «плавление насквозь» для выполнения высокоэффективного стыкового соединения в соответствии с высокими стандартами;
2) «Проплавление насквозь» имеет другое название «Сварка с полным проплавлением» от сварочного аппарата, что означает «сварка одной поверхности, и обе поверхности образуют сварной шов» в сварочном аппарате;

5. Один комплект сварочного аппарата с функциями двух устройств:

1) Помимо стыковой сварки, машина для стыковой сварки пластин также оснащена рабочей группой для снятия фаски посредством тройной резки пламенем;
2) Это для создания сварочной канавки перед плоской стыковой сваркой на средних и толстых стальных листах толщиной в диапазоне от 15 мм до 40 мм.

幻灯片1- Машина для стыковой сварки пластин

Слайды 15, 16 и 17: Широко приветствуемый сварочный аппарат для стальных конструкций Wuxi JACK: Интегральная функция 3 в 1 аппарате для сварки двутавровых балок:

Эти 3 страницы слайдов дают очень краткое представление о самой важной машине для сварки балок стальных конструкций Wuxi JACK: Интегральная функция 3 в 1 аппарате для сварки двутавровых балок:




Слайды 15: Преимущества и большая ценность Интегральная функция 3 в 1 аппарате для сварки двутавровых балок для клиентов:

1. На этой странице слайдов мы приводим ценность и преимущества сварочного аппарата двутавровой балки Wuxi JACK Integral Function 3 в 1 по сравнению с традиционной линией производства двутавровых балок с точки зрения производства легких и средних режимов сварки двутавровых балок;

2. Достоинства этой интегральной функции 3 в 1 аппарате для сварки двутавровых балок описаны в интуитивно понятной форме данных.Давайте кратко объясним, как показано ниже:

3. Периодическая экономия затрат благодаря интегральной функции Wuxi JACK 3 в 1 сварочном аппарате с двутавровой балкой:

1) Сокращение инвестиций в сварочный аппарат с двутавровой балкой Integral Function 3 в 1:

Бюджет будет уменьшен с 3 комплектов металлоконструкций:
а) Станок для сборки двутавровых балок;
б) Машина для сварки двутавровых балок;
c) Станок для правки двутавровых балок;
только один комплект интегральной функции 3 в 1 сварочном аппарате с двутавровой балкой, снижение более чем на 60%;

2) Сокращение занимаемой площади на интегральной функции 3 в 1 сварочном аппарате с двутавровой балкой:

a) Площадь цеха уменьшена примерно с 2208 квадратных метров (95 метров в длину и 24 метра в ширину) для линии по производству двутавровых балок,
b) Только до 130 квадратных метров (26 метров в длину и 5 метров в ширину) для машины для сварки двутавровых балок со встроенной функцией 3 в 1, снижение более чем на 80%;
3) Внутреннее логистическое удаление: оборудование для переворачивания на 60°/90°/180°;

4. Экономия переменных затрат благодаря интегральной функции Wuxi JACK 3 в 1 сварочном аппарате с двутавровой балкой:

1) Сокращение количества операторов от интегральной функции 3 в 1 сварочном аппарате с двутавровой балкой:

Производственная группа уменьшена с 7 операторов для линии производства двутавровых балок:
а) 2 оператора на 1 станок для сборки двутавровых балок;
б) 4 оператора для 4 комплектов машины для сварки двутавровых балок LHC;
c) 1 оператор на 1 машину для правки двутавровых балок,
сокращено до 1,5 операторов для интегральной функции 3 в 1 машине для сварки двутавровых балок, снижение более чем на 70%;

2) Экономия затрат на коммунальные услуги за счет интегральной функции 3 в 1 сварочном аппарате с двутавровой балкой:

Это включает в себя электричество/воду/газ для запуска всей линии производства двутавровых балок до одного комплекта интегральной функции 3 в 1 сварочном аппарате для двутавровых балок, снижение более чем на 70%;

5. Повышение эффективности производства более чем в 3 раза за счет интегральной функции 3 в 1 сварочном аппарате с двутавровой балкой:

Это сравнивается между линией производства двутавровых балок и машиной для сварки двутавровых балок со встроенной функцией 3 из-за сокращения времени цикла более чем на 70%;
6. Высшее качество готовой сварки двутавровой балки, поставленной с помощью сварочного аппарата Integral Function 3 в 1 двутавровой балке, при предварительном условии указанной выше экономической эффективности.

幻灯片1- Машина для изготовления двутавровых балок 3 в 1

Слайды 16: Технические преимущества машины для сварки двутавровых балок Wuxi JACK Integral Function 3 в 1 для клиентов:

1. Как первый поставщик в отрасли, который разработал и вывел на рынок машину для сварки двутавровых балок с интегральной функцией 3 в 1, компания Wuxi JACK внедрила ряд передовых технологий в этот превосходный продукт.На этой странице слайдов приведен один из примеров:

2. Wuxi JACK является единственной компанией, которая имеет возможность производить сварочный аппарат Integral Function 3 в 1 для двутавровой балки для изготовления как симметричной, так и асимметричной сварки двутавровой балки:

1) Основанный на 2 различных типах сборочных единиц в сериях PHJ и ZHJ, сварочный аппарат Wuxi JACK Integral Function 3 в 1 двутавровой балке может производить оба вида сварки двутавровой балки;
2) В то время как сварочный аппарат от других поставщиков может производить только симметричную сварку двутавровой балки;

3. Превышение способности выпрямления фланцев сварочного аппарата Wuxi JACK Integral Function 3 в 1 двутавровой балке:

1) Интегральная функция Wuxi JACK 3 в 1 аппарате для сварки двутавровых балок может выпрямлять фланец толщиной до 40 мм;
2) В то время как продукт других поставщиков может выпрямлять только макс.Фланец толщиной 20 мм.

幻灯片4- Машина для изготовления двутавровых балок 3 в 1

Слайды 17: Широкий выбор и широкая клиентская база Wuxi JACK Integral Function 3 в 1 сварочном аппарате с двутавровой балкой:

1. Аппарат для сварки двутавровых балок с интегральной функцией 3 в 1 является превосходным продуктом компании Wuxi JACK.На протяжении последних десятилетий мы лидируем и занимаем первое место по доле рынка;

2. На этой странице слайдов представлены несколько бизнес-кейсов Integral Function 3 в 1 машине для сварки двутавровых балок, которые мы поставили для китайских и зарубежных клиентов за последнее десятилетие.



幻灯片10- Машина для изготовления двутавровых балок 3 в 1

Слайды 18, 19 и 20: Уси ДЖЕК Сварочный аппарат двутавровой балки в линии по производству двутавровых балок:

Эти 3 страницы слайдов посвящены долгой истории применения Wuxi JACK. Сварочный аппарат двутавровой балки:


Автоматическая и полуавтоматическая линия для производства двутавровых балок - это традиционный способ производства сварных двутавровых балок.И машина для сварки двутавровых балок является одним из основных устройств в нем;


Слайды 18: Спецификация и преимущества линии производства двутавровых балок Wuxi JACK вместе с машиной для сварки двутавровых балок:

1. Технические характеристики сварки двутавровой балки от линии производства двутавровых балок, а также ее машины для сварки двутавровых балок указаны в левом нижнем углу этой страницы слайдов;
2. Значимые аргументы Линия по производству двутавровых балок Wuxi JACK указана справа на этой странице слайдов.Как видно из фотографии, это проект «под ключ», выполненный в виде современной автоматической линии с высокой степенью автоматизации;
3. Применимые заготовки: Машина для сварки двутавровых балок в основном предназначена для сварки двутавровых балок в тяжелых условиях;

4. Различие между сварочным аппаратом для двутавровых балок в линии по производству двутавровых балок и аппаратом для сварки двутавровых балок с интегральной функцией 3 в 1:

1) Машина для сварки двутавровых балок в линии по производству двутавровых балок может выполнять сварку более одного раза, вперед и назад вдоль сварной двутавровой балки;
2) В то время как встроенная функция 3 в 1 аппарате для сварки двутавровых балок выполняет только 1 сварочный проход на заготовке.


幻灯片1 Линия по производству двутавровых балок

Слайды 19: Машина для сварки двутавровых балок Wuxi JACK применяется в автоматических и полуавтоматических линиях по производству двутавровых балок:

Есть 3 типа Сварочный аппарат двутавровой балки, которые отличаются друг от друга в зависимости от механической структуры, показанной на этой странице слайдов:


1. Левая фотография: Машина для сварки двутавровых балок с тележкой LHC предназначена для использования в автоматической линии по производству двутавровых балок, 4 комплекта в линии;
2. Среднее фото: Машина для сварки двутавровых балок с открытой структурой LHT предназначена для использования в полуавтоматической линии по производству двутавровых балок, один комплект такой сварочной машины работает индивидуально;
3. Правильная фотография: Портальная машина для сварки двутавровых балок LHA также применяется для полуавтоматической линии по производству двутавровых балок.
На этой странице слайдов также приводится спецификация сварки двутавровой балки, изготовленной из перечисленных выше 3-х типов сварочного аппарата для двутавровой балки.

Портальный сварочный аппарат с 1 двутавровой балкой 幻灯片12

Слайды 20: Технические преимущества машины для сварки двутавровых балок Wuxi JACK:

1. Фотография слева: трекер сварочной горелки в сварочном аппарате с двутавровой балкой:

1) Механический тип, привод пневмоцилиндра, механизм отслеживания и регулировки положения сварочной горелки;
2) Это необходимо для обеспечения правильного положения сварочной горелки в течение всего периода работы машины для сварки двутавровых балок;

2. Среднее фото: направление сварочной горелки в сварочном аппарате с двутавровой балкой:

1) направление и передача движения сварочной горелки с помощью 4 пар роликов по точной линейной направляющей;
2) Это необходимо для обеспечения всегда плавного движения сварочной горелки в сварочном аппарате с двутавровой балкой;

3. Правое фото: Сварка дополнительных функциональных элементов в машине для сварки двутавровых балок:

Пульт управления сварочным питанием;Механизм подачи сварочной проволоки;Система транспортировки и переработки флюса SAW.


Машина для сварки 3-х двутавровых балок 幻灯片14

Слайды 21: Уси ДЖЕК Машина для сварки балок BOX в производственной линии BOX Beam:

На этой странице слайдов дается краткий обзор Wuxi JACK. Машина для сварки балок BOX:


1. Левая фотография на этой странице слайдов показан набор портальной конструкции BOX Beam Welding Machine, который развернут в Линия по производству балок BOX;

2. Технические характеристики сварки коробчатой ​​балки, изготовленной из такого сварочного аппарата для коробчатой ​​балки:

1) Размер поперечного сечения сварки BOX Beam варьируется от 300 мм x 300 мм до 1500 мм до 1500 мм;
2) Длина сварочной балки BOX до 3м до 12м;
3) Толщина свариваемой стенки BOX Beam от 16мм до 80мм;
4) Вес сварочной BOX Beam доступный для машины для сварки балок BOX, может составлять до 20 тонн на одну деталь.
幻灯片9- Линия по производству коробчатых балок

Слайды 22: Уси ДЖЕК Сварочный аппарат T-образной балки в производственной линии T Beam:

Эта страница слайдов находится на Wuxi JACK. Сварочный аппарат T-образной балки:


1. Фотография на этой странице слайдов представляет собой сварочный аппарат с Т-образной балкой, который имеет 6 комплектов сварочной горелки.Именно в режиме сварки непрерывного СО2 сварка в защитных газах;


2. 2 типа сварочных аппаратов для тавровой балки и их применение:

1) Для судостроения: Такой сварочный аппарат T-образной балки используется в Линия по производству тавровых балок для использования в судостроении;
2) Для стальной конструкции: Помимо судостроения, есть еще один вид сварки тавровой балки и, соответственно, сварочный аппарат тавровой балки для использования в стальных конструкциях;
3) Разница между Использование в судостроении и сварке стальных конструкций Т-образная балка заключается в ее размерах и требованиях к адгезии окраски;


3. Технические характеристики готовой сварной тавровой балки, изготовленной из сварочного аппарата для тавровой балки:

1) Для судостроения: В правой нижней части этой страницы слайдов приведены технические характеристики сварки тавровой балки, применяемой в судостроительной машине для сварки тавровой балки.Как видно из этого, такой вид сварки тавровой балки явно меньше, чем для использования стальной конструкции;
2) Для стальной конструкции: То же, что и при сварке двутавровой балки.Соответственно, машина для сварки тавровых балок приравнивается к машине для сварки двутавровых балок.Единственная разница в том, что не хватает одного фланца;


4. Преимущества линии по производству тавровых балок и сварочного аппарата для тавровых балок:

Он указан справа на этой странице слайдов.

幻灯片1- Линия по производству тавровых балок

Слайды 23 и 24: Важный дополнительный сварочный аппарат: Wuxi JACK Краевой фрезерный станок:

Эти 2 страницы слайдов дают краткий обзор очень важного вспомогательного сварочного аппарата: Краевой фрезерный станок:



Функция дополнительного сварочного аппарата для фрезерования кромок:

1) Кромкофрезерный станок обычно устанавливается перед сварочным аппаратом для создания сварочных канавок на стальных листах средней и большой толщины;
2) Это необходимо для получения достаточного проплавления сварного шва;


Слайды 23: Ассортимент продукции Сварочный аппарат Wuxi JACK Assistant Кромкофрезерный станок:

1. Максимум.Ширина стальных пластин охватывает полный диапазон от 3000 мм до 18 000 мм, что соответствует модели кромкофрезерного станка от XBJ-3 до SXBJ-18;
2. Максимум.Толщина стальных пластин для кромкофрезерного станка от 50 мм до 100 мм;
3. Количество фрезерных головок: 1 комплект фрезерных головок для фрезерного станка с одной головкой серии XBJ и 2 комплекта фрезерных головок для фрезерного станка с двумя головками серии SXBJ;
4. Обработка стальных пластин: Эксклюзивно принадлежащие Wuxi JACK автоматические толкающие и тянущие стойки с гидравлическим приводом для безопасного и эффективного перемещения стальных листов в вспомогательный сварочный аппарат и из него. Фрезерный станок для кромок;
5. Усовершенствованное высокоточное управление углом фрезерования: С помощью сенсорного экрана с технологией HMI (человеко-машинный интерфейс) можно удобно и точно контролировать угол фрезерования кромочного фрезерного станка;
6. Выбор: На выбор доступны как стандартные, так и специальные станки для фрезерования кромок.
幻灯片1- Кромкофрезерный станок

Слайды 24: Широкий выбор и широкая клиентская база дополнительных сварочных аппаратов Wuxi JACK Фрезерный станок для кромок:

На этой странице слайдов представлены несколько бизнес-кейсов Wuxi JACK Edge Milling Machine.

幻灯片14- Станок для фрезерования кромок листового металла

Слайды 25: Важный вспомогательный сварочный аппарат: Wuxi JACK Зубофрезерные ножницы:

Это краткий обзор помощника по сварочному аппарату на одной странице: Зубофрезерные ножницы:



1. Функция: Он имеет те же функции, что и кромкофрезерный станок, но имеет другой принцип работы и имеет другой размер станка, а также доступен для различных спецификаций заготовки;

2. Характерные и сильные стороны: обозначено на этой странице слайдов, Зубофрезерные ножницы представляет собой своего рода компактный, но «сильный» сварочный аппарат вспомогательной функции, который занимает гораздо меньше места, работает с высокой эффективностью, для снятия фаски с небольших металлических пластин, изготовленных из материалов средней и высокой прочности на растяжение;
3. Основные характеристики этой вспомогательной функции зубофрезерного станка для сварочных аппаратов перечислены ниже:



幻灯片1- Зубофрезерные ножницы
Линия по производству двутавровых балок
01

Машина для стыковой сварки пластин
02

Краевой фрезерный станок
03

Другие серии продуктов, которыми мы владеем, помимо сварочного аппарата

MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой
MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой
0
0
DX1520 Фрезерный станок для обработки торца двутавровой балки для стальных конструкций
DX1520 Фрезерный станок для обработки торца двутавровой балки для стальных конструкций
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
Ассистент гидравлической загрузки SXBJ-16 Фрезерный станок для листового металла
Ассистент гидравлической загрузки SXBJ-16 Фрезерный станок для листового металла
0
0
Универсальная автоматическая продольная машина для правки угловой стали ASM63
Универсальная автоматическая продольная машина для правки угловой стали ASM63
0
0
7-осевой 3000/12 Пламенный и плазменный крупногабаритный станок для резки труб с ЧПУ
7-осевой 3000/12 Пламенный и плазменный крупногабаритный станок для резки труб с ЧПУ
Фрикционно-роликовый тип;Для крупногабаритной трубы
0
0
Однонастольный универсальный сварочный позиционер серии HB с зажимным патроном
Однонастольный универсальный сварочный позиционер серии HB с зажимным патроном
0
0

Блоги о сварочных аппаратах для балок

  • Перспективы развития сварочного позиционера

    Перспективы развития сварочного позиционера

    Определение и функции сварочного позиционера. Сварочный поворотный стол; Основная категория оборудования для сварочного позиционирования; Перспективы развития сварочного поворотного стола; Как правильно выбрать сварочный позиционер Поворотный сварочный стол; Обзор сварочного позиционера Wuxi JACK Читать Далее

  • Принцип производства двутавровой балки для сварки и выпрямления интегральной машины

    Принцип производства двутавровой балки для сварки и выпрямления интегральной машины

    Роль машины для дуговой сварки под флюсом 3 в 1 для производства стальных конструкций; Принцип работы станка для производства стальных двутавровых балок 3 в 1； Процесс производства станка для сборки двутавровых балок с дуговой сваркой под флюсом; Резюме по Wuxi JACK H Beam 3 в 1 сборочно-сварочном и правильном аппарате Читать Далее

  • Ввод в эксплуатацию машины для правки двутавровых балок 3 в 1, сварки и правки

    Ввод в эксплуатацию машины для правки двутавровых балок 3 в 1, сварки и правки

    Перед пробным запуском станка для изготовления двутавровых балок 3 в 1; Установка параметров в инверторе интегральной функции машины для сварки двутавровых балок; Общие этапы ввода в эксплуатацию двутавровой балки 3 в 1 производственной линии; Вопросы, требующие внимания при вводе в эксплуатацию станка для изготовления двутавровых балок 3 в 1; Резюме по Wuxi JACK H Beam 3 в 1 сборочно-сварочном и правильном аппарате Читать Далее

Дом

Дом Товары О нас НИОКР Настройка Часто задаваемые вопросы Блог Свяжитесь с нами

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
support@WXJACK.com
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号： 苏ICP备13045244号-1
