Машина для правки двутавровых балок Wuxi JACK, всегда одна модель, подходящая для клиента!

Панель навигации в "Машине для правки двутавровых балок"

Назначение станка для правки двутавровых балок

Положение и функции станка для правки двутавровых балок:



1. Машина для правки двутавровых балок является третьим набором основной машины для производства двутавровых балок во всех типах линий по производству двутавровых балок , после машины для сборки двутавровых балок и машины для сварки двутавровых балок .Он предназначен для выпрямления деформации полки двутавровой балки или изгиба всей длины после дуговой сварки под флюсом;

2. Использование станка для правки двутавровых балок:

1) После дуговой сварки под флюсом с большим током, выполненной на предыдущей станции, фланец двутавровой балки будет иметь перевернутую деформацию из-за эффекта подвода тепла, что проверяется на поперечном сечении двутавровой балки, что должно быть скорректировано для ее производительности;

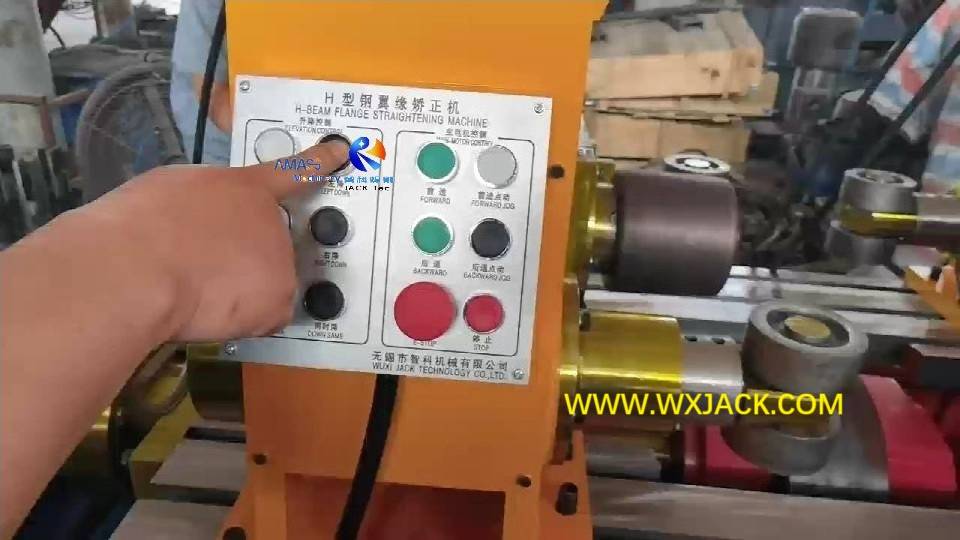

Рабочий момент станка для правки фланцев двутавровой балки Wuxi JACK:

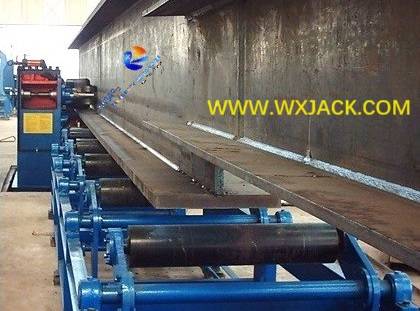

Рис. 1. Машина для правки двутавровых балок

~!phoenix_var21_0!~

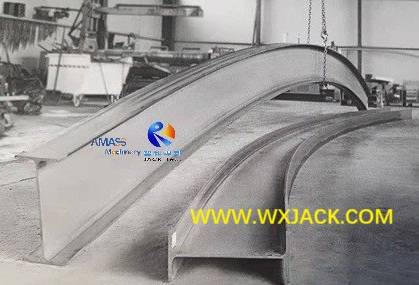

Деформированная двутавровая балка, подходящая для обработки на станке для продольной правки двутавровых балок:

Рис. 2. Машина для продольной правки двутавровых балок.


3. Возможности правки станка для правки двутавровых балок при деформации полки:

1) В зависимости от режима движения и моделей машины для правки двутавровых балок максимальная толщина полки, доступная для правки, может составлять до мм, 50 мм, 60 мм и 80 мм . ;
фланцев 40 : 370~ 510 МПа) и Q345 (прочность на растяжение: 510~ 600 МПа).

Классификация машины для правки двутавровых балок

Бетонные типы машины для правки двутавровых балок:


Соответственно, существуют серии станков для правки двутавровых балок для правки полки двутавровой балки или деформации по всей длине в различных режимах движения и принципах работы:


1. Машина для правки полки двутавровой балки:

1) Основной поток машины для правки двутавровых балок предназначен для этой цели. Таким образом, в практическом применении, когда люди говорят о «Машине для правки двутавровых балок», они обычно подразумевают машину для правки фланцев двутавровых балок , если иное не указано специально;
2) В зависимости от ориентации двутавровой балки во время правки существует два типа машины для правки полки двутавровой балки: вертикальная и горизонтальная.Пожалуйста, проверьте ниже эскиз:

Ориентация двутавровой балки для машины для правки полки вертикальной и горизонтальной двутавровой балки

Рис.3 Вертикальная машина для правки двутавровых балок Рис.3 Вертикальная машина для правки двутавровых балок
~!phoenix_var22_0!~ ~!phoenix_var22_1!~~!phoenix_var22_2!~

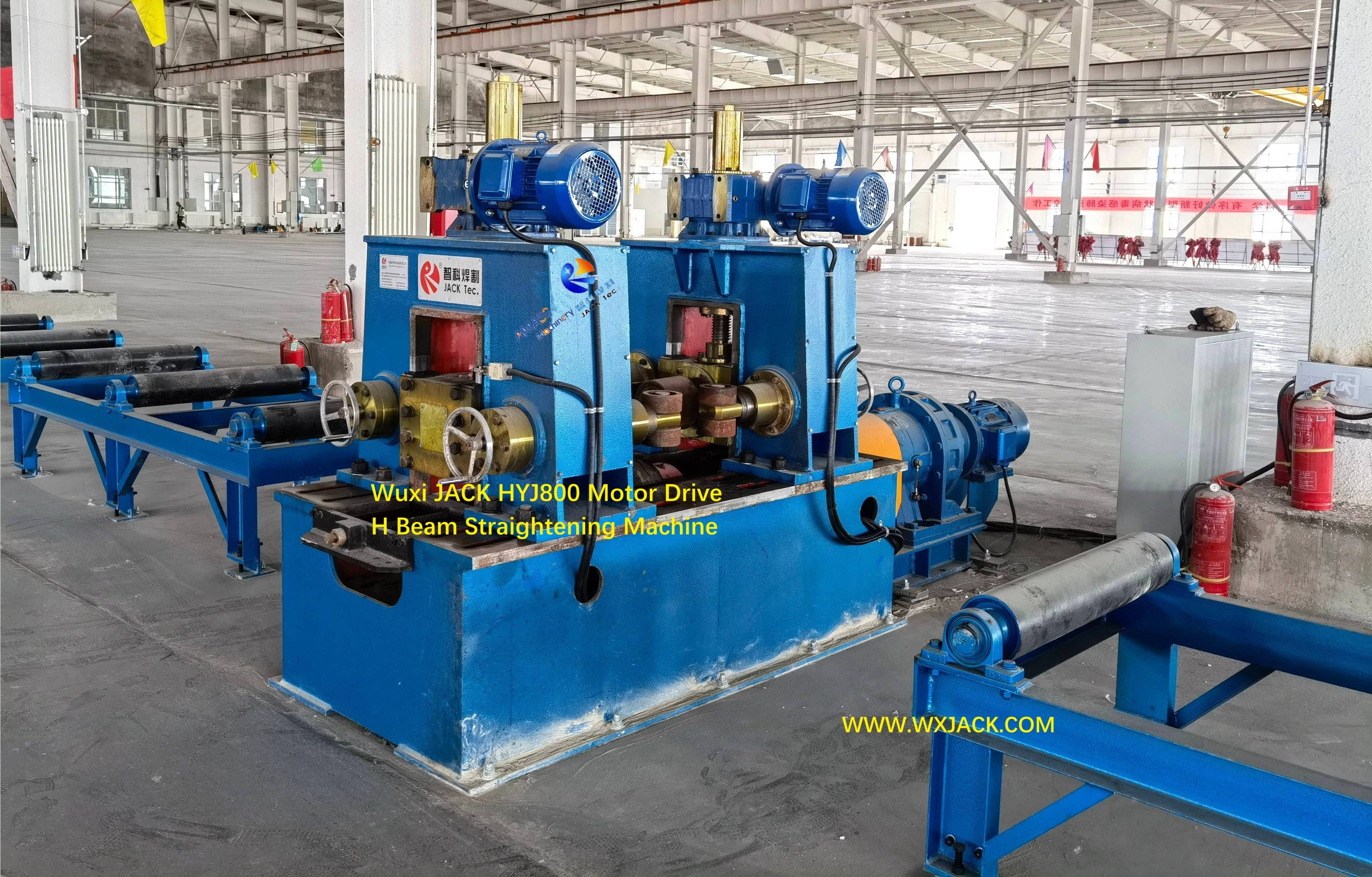

Wuxi JACK Механическая вертикальная машина для правки фланцев двутавровой балки:

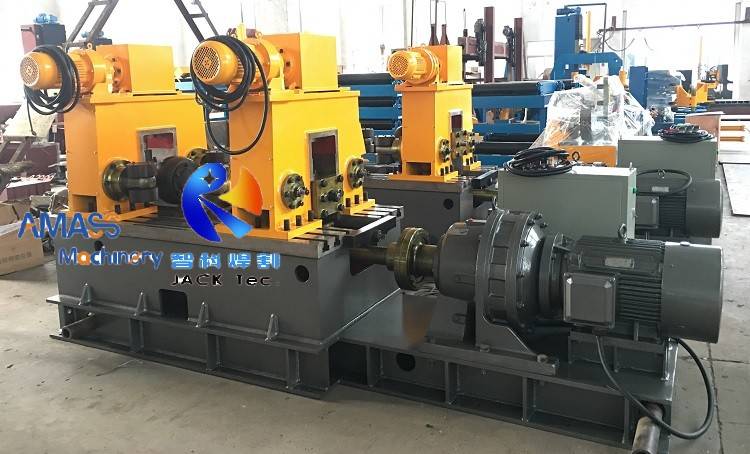

Рис. 5 Механическая машина для правки полки двутавровой балки 15- IMG_2243


Wuxi JACK Гидравлическая вертикальная машина для правки фланцев двутавровой балки:

Рис. 6. Гидравлический станок для правки полки двутавровой балки 12- IMG_0211
~!phoenix_var38_0!~

Wuxi JACK Горизонтальная машина для правки полки двутавровой балки:

Рис.7 Горизонтальная машина для правки двутавровых балок 2-WJ25


2. Машина для продольной правки двутавровых балок:

Станок для продольной правки двутавровых балок можно использовать для правки не только двутавровых балок, но и коробчатых балок, стальных профилей и других элементов конструкции:

Станок для продольной правки двутавровых балок Wuxi JACK:

Рис. 8. Машина для продольной правки двутавровых балок 2- 微信图片_20190626135744



Различные машины для правки двутавровых балок, доставленные из Wuxi JACK

Состав машины для правки двутавровых балок

1 H Beam Straightening Machine 11- IMG_0111
2 H Beam Lengthways Straightening Machine 10- IMG_1043
3 H Beam Flange Straightening Machine 13- 微信图片_20210703102550
4 H Beam Lengthways Straightening Machine 14- IMG_7004
5 H Beam Straightening Machine 15 IMG_1486
6 Hydraulic H Beam Straightening Machine 15- 微信图片_20210703102620
7 Mechanical H Beam Straightening Machine 18 QQ图片20141202135218
8 H Beam Straightening Machine 17

Рабочие видеоролики станка для правки двутавровых балок Wuxi JACK

Комплект гидравлического YTJ-50 (максимальная мощность правки составляет 50 мм толщины фланца для Q345 ) Станок для правки фланцев двутавровой балки, работающий в китайской мастерской стальных конструкций:

Типы и основные характеристики машины для правки двутавровых балок Wuxi JACK

Как обсуждалось в начале этой страницы, в зависимости от применимых заготовок и режима движения машины для правки двутавровых балок можно разделить на 4 типа :


1. Машина для правки полки двутавровой балки с механическим приводом Машина для правки полки двутавровой балки с гидравлическим приводом серии ;
серии HYJ 2. YTJ 3. Машина для правки полки двутавровой балки с горизонтальным приводом серии ;
WJ Ниже ;
4. Машина для правки продольной двутавровой балки серии HJ приведены

основные характеристики каждого типа :

Панель навигации на странице "Типы станков для правки двутавровых балок"

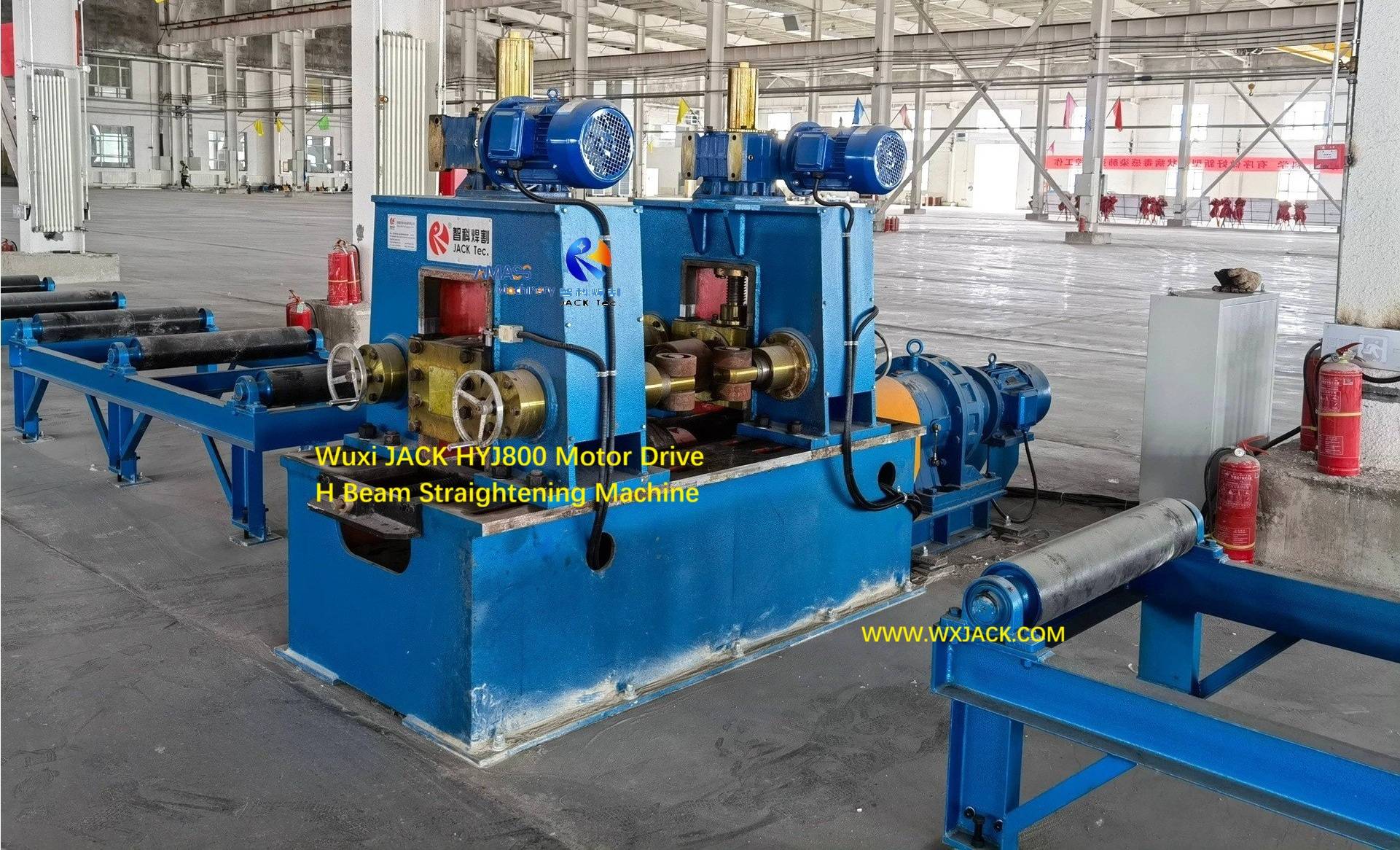

1. Станок для правки фланцев двутавровой балки с механическим приводом серии HYJ

Подробнее >>

1. Краткое описание использования и технических характеристик станка для правки фланцев с вертикальной двутавровой балкой с механическим приводом:

1) Механическая машина для правки полки двутавровой балки серии HYJ использует большую часть станков для правки двутавровой балки, более 50% при практическом использовании;

2) Мощность правки механической машины для правки полки двутавровой балки:

a) Материал : Марка углеродистой стали, подлежащая правке на механической машине для правки полки двутавровой балки в Китае, - Q235 , которая имеет предел прочности на растяжение 370 ~ 510 МПа. ;
b) Толщина : Соответственно, наибольшая толщина полки, доступная для правки, составляет 40 мм , что может соответствует большинству обычных сварочных машин для производства двутавровых балок;
3) Модель : Есть 2 модели этого типа: HYJ-40 и HYJ-800 станок для правки фланцев двутавровых балок .Разница между двумя моделями заключается в скорости правки: 17 м/мин.против 9 м/мин.



2. Технические параметры машины для правки фланцев двутавровой балки с механическим приводом серии HYJ:

Модель механической
машины для правки фланцев двутавровых балок
ХИДЖ40/ ХИДЖ800

Источник питания для выпрямления

Q235, предел прочности при растяжении 370~510 МПа

Толщина фланца (s)

6 ~ 40 мм

Ширина фланца (б)

200 ~ 800 мм

Толщина полотна (а)

≤40 мм

Высота полотна (ч) 200 ~ 1500 мм
Длина двутавровой балки 4000 ~ 12000 мм
Выпрямить скорость ≈9000/17000 мм/мин.
Мощность главного двигателя 7,5/ 22 кВт

2. Машина для правки фланцев двутавровой балки с гидравлическим приводом серии YTJ

Подробнее >>

1. Общие сведения о возможностях и технических характеристиках машины для правки фланцев с вертикальной двутавровой балкой с гидравлическим приводом:

1) Гидравлическая машина для правки полки двутавровой балки серии YTJ имеет гораздо большую силу выпрямления по сравнению с механическим типом HYJ, который не применяется для обычной машины для производства двутавровой балки;

2) Гидравлическая машина для правки фланцев двутавровой балки:

a) Материал : Марка углеродистой стали, подлежащая правке на гидравлическом станке для правки полки двутавровой балки в Китае, — Q345 , прочность на растяжение 510–600 МПа. ;
b) Толщина : Соответственно, наибольшая толщина полки, доступная для правки, составляет от 40 мм до 80 мм , что действительно сверхмощная машина для правки двутавровых балок;
3) Модель : Существует 4 модели этого типа: YTJ-40 , YTJ-50 , YTJ-60 и YTJ-80 гидравлический станок для правки фланцев двутавровой балки.Разница между этими моделями заключается в их наибольшей толщине правки.




2. Технические параметры машины для правки фланцев двутавровой балки с гидравлическим приводом серии YTJ:

Модели гидравлических
станков для правки фланцев двутавровых балок
YTJ40/ YRJ50/ YTJ60/ YTJ80
Источник питания для выпрямления Гидравлическая насосная станция
Материал двутавровой балки Прочность на растяжение 510~600 МПа
Толщина полки двутавровой балки (s) 6 ~ 40/ 50/ 60/ 80 мм
Ширина фланца (б) YTJ40/50/60: 200 ~ 800 мм;
YTJ80: 300 ~ 1200 мм
Толщина полотна (а) ≤40/50/60/60 мм
Высота полотна (ч) YTJ40/50/60:
≈ 9000 мм/мин.;
YTJ80: ≈ 6300 мм/мин.
Скорость выпрямления YTJ40/50/60: 200 ~ 1500 мм;
YTJ80: 500 ~ 2500 мм

3. Машина для правки полки двутавровой балки серии WJ

Подробнее >>

1. Особенности и режим работы станка для правки полки горизонтальной двутавровой балки:

1) Станок для правки полки двутавровой балки серии WJ занимает гораздо меньше места, чем станок вертикального типа серии HYJ и YTJ.Причина может крыться в:


a) Он имеет удвоенную эффективность выпрямления по сравнению с вертикальным типом серии HYJ и YTJ, а ценовое предложение машины для правки двутавровых балок на 40–50% выше;
b) Тем не менее, скорость правки уже намного выше, чем скорость сборки и сварки на станке для производства трех критических двутавровых балок.Таким образом, это не является плюсом для выбора правильной модели станка для правки двутавровых балок;
2) Выпрямляющая способность машины для правки полки двутавровой балки с горизонтальной балкой легче вертикальной машины: до 40 мм толщины для материала Q235 ;
3) Существует 2 модели такого типа: WJ25 и WJ40 Машина для правки полки с горизонтальной двутавровой балкой.





2. Технические параметры станка для правки полки горизонтальной двутавровой балки серии WJ:



Модель для правки горизонтальной двутавровой балки
машины
ВДЖ25/ ВДЖ40
Скорость выпрямления 6000 мм/мин.
Приводной двигатель выпрямления 7,5 кВт* 2 комплекта /
15 кВт* 2 комплекта
Крутящий момент привода выпрямления 5600Н.м.* 2 комплекта/
11000Н.м.* 2 комплекта
Гидравлическое давление 16 МПа
Тип роликового подъемника По двигателю и редуктору
Мощность гидравлической станции 7,5 кВт
Входная мощность рольганга 2,2 кВт * 2 комплекта
Выходная мощность рольганга 2,2 кВт * 2 комплекта

4. Машина для продольной правки двутавровых балок серии HJ

Подробнее >>

1. Заготовка и рабочий режим станка для продольной правки двутавровых балок серии HJ:

1) Тип заготовки : как упоминалось ранее, рабочими частями, применимыми для правки на станке для продольной правки двутавровых балок серии HJ , являются: двутавровая балка, балка коробчатого сечения, профильная сталь и другие типы элементов стальной конструкции с квадратным или прямоугольным поперечным сечением;
2) заготовки во время работы лежала в горизонтальном положении на станке для продольной правки двутавровых балок серии HJ, как показано на 1 фото ;
Положение двутавровая : балка . гидравлический привод Пресс.По этой причине его модель выделяется на основе макс.передаваемое усилие правки вместо спецификации самой заготовки;
4) Способность выпрямления: между тем, существует эмпирическое правило для машины для продольной правки двутавровых балок серии HJ, указывающее взаимосвязь между выходным усилием выпрямления и характеристиками двутавровой балки;
5) Модели : Существует 4 модели этого типа: HJ20 , HJ100 , HJ200 и HJ300 Машина для продольной правки двутавровых балок.





2. Технические параметры машины для продольной правки двутавровых балок серии HJ:

Модель станка для правки двутавровых балок
продольной

ХДЖ20/ ХДЖ100/ ХДЖ200 /ХДЖ300

Максимум.Тоннаж прессы

20/ 100/ 200/ 300 тонн

Применимая заготовка

Сварка двутавровой балки/ BOX Beam/

Раздел стальной / элемент конструкции

Скорость выпрямления

Нет постоянной скорости, шаг за шагом

Ширина фланца двутавровой балки

200/ 400/ 500/ 600 мм

Высота стенки двутавровой балки

400/500/600/800 мм

Толщина стенки двутавровой балки

10/12/30/32 мм

Толщина полки двутавровой балки

12/20/35/40 мм

Применение и сопутствующее оборудование машины для правки двутавровых балок

1. Все модели станков для правки фланцев двутавровых балок, независимо от вертикального механического привода серии HYJ, гидравлического привода серии YTJ или горизонтальной ориентации серии WJ, применяются в производственной линии двутавровых балок в положении EOL (конец линии);
2. Три других важных станка для производства двутавровых балок на предыдущих станциях : Станок для газопламенной резки с ЧПУ , Станок для сборки двутавровых балок и Станок для сварки двутавровых балок ;
. 3. Следующей станцией после машины для правки двутавровых балок является фрезерный станок для торцевой поверхности балки ;
4 . . Машина для продольной правки двутавровых балок серии HJ полки двутавровой имеет гораздо более широкое применение, чем машина для правки балки: ее можно использовать для правки в направлении длины двутавровой балки, балки BOX (таким образом, применимо для развертывания на производственной линии BOX Beam ), стальных профилей и элементы структуры и т. д.
