Wuxi JACK Сварочная колонна и стрела, самое профессиональное сварочное оборудование для резервуаров для клиентов!

Панель навигации в разделе 'Сварочная колонна и стрела'

Использование сварочной колонны и стрелы и как сделать выбор

1. Происхождение сварочной колонны и стрелы и ее мощная функция:

1) Сварочная колонна и стрела получили свое название из-за общего внешнего вида: часть механической монтажной крестовины, состоящей из горизонтальной стрелы и вертикальной колонны, для выполнения различных сварочных операций на сосудах/резервуарах/трубах...

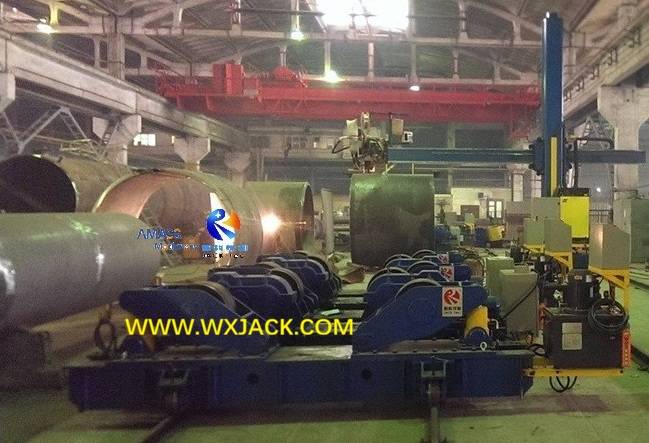

2) Комплект сварочной колонны и стрелы Wuxi JACK LHZ6060 выполняет наружную продольную сварку на нефтепроводах на территории заказчика в России:

Рис. 1. Сварка колонны и стрелы 86-WC0505.

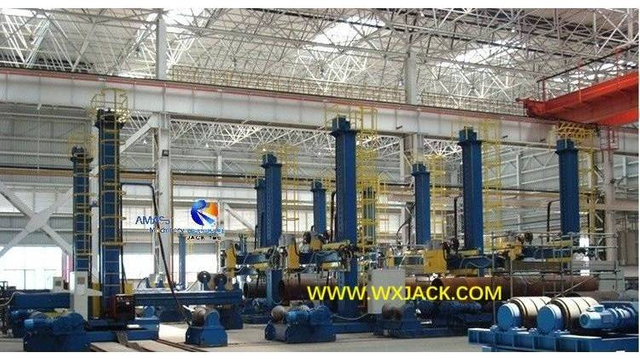

3) В промышленности сварочная колонна и стрела являются наиболее эффективным сварочным оборудованием для выполнения различных сварочных операций на различных материалах / размерах / конструкциях заготовок.Таким образом, он получил очень широкое применение во всем мире;

4) Различные сварочные операции, доступные в сварочной колонне и стреле:

а) Сварочная колонна и стрела могут использоваться для сварки внешней поверхности и внутренней части заготовок;
б) Почти все распространенные режимы сварки: SAW, GMAW, полосовая наплавка, TIG... могут быть оснащены этим сварочным оборудованием для резервуаров.




2. Другое название сварочной колонны и стрелы:

1) Здесь стрела действует как рука или манипулятор оборудования для сварки резервуаров.По этой причине сварочная колонна и стрела серии LHZ имеют другое название 'Сварочный манипулятор';
2) Движение горизонтальной стрелы по оси X вдоль горизонтального направления и по оси Y вдоль вертикального направления составляет основное движение сварочной колонны и стрелы, которое реализуется с помощью поперечных направляющих сложной конструкции тонкой конструкции;
3) связанный с другим сварочным оборудованием, таким как сварочный позиционер или сварочный вращатель, сварочный манипулятор работает в виде различных типов сварочного центра;


4) Поперечные салазки работают как ось в этом сварочном оборудовании для резервуаров, как показано ниже:

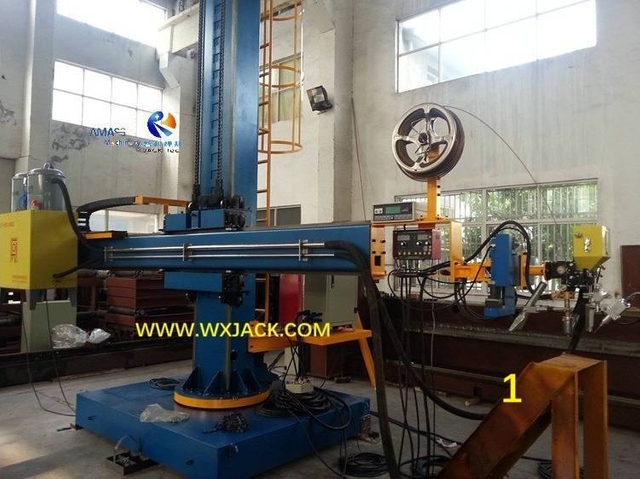

Рис. 2 Поперечная направляющая колонна и стрела -17- LHZ3030- 20130727_165246
5) Это причина того, что сварная колонна и стрела также называются «поперечными направляющими колонной и стрелой».



3. Как выбрать подходящую модель поперечной направляющей колонны и стрелы:

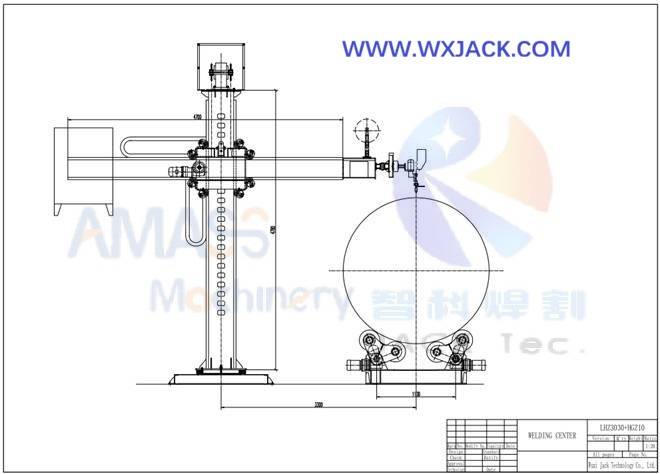

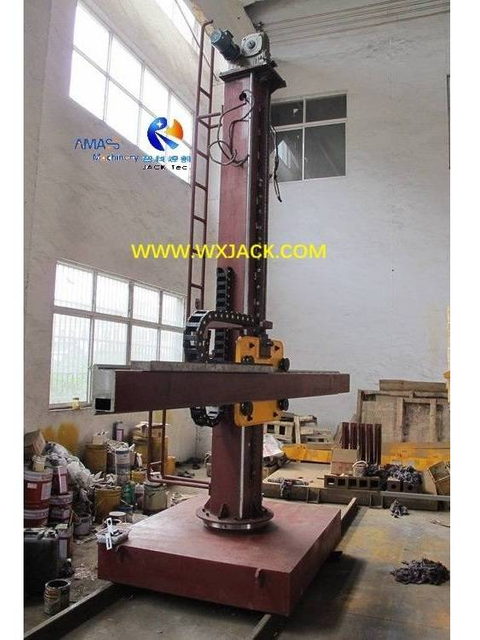

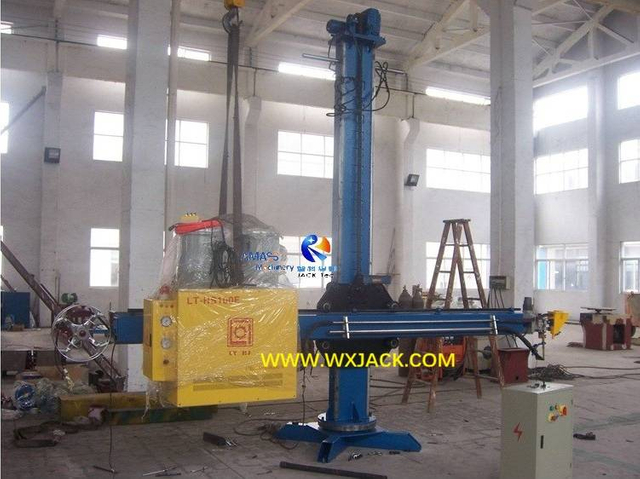

1) Каркас комплекта классической серии LHZ с поперечными салазками, колонной и стрелой показан ниже:

Рис. 3. Колонна с поперечными салазками и стрела 139 — конструкция 1.



а) Макс.высота горизонтальной стрелы в сварочном манипуляторе, которая также является допустимым вертикальным ходом горизонтальной стрелы, определяется от макс.диаметр или высота детали, подлежащей сварке на данном оборудовании для сварки резервуаров;
б) Наибольшее выдвижение горизонтальной стрелы сварочного манипулятора, которое также является его допустимым горизонтальным ходом, определяется из макс.длина заготовки;
в) Например, модель сварочной колонны и стрелы LHZ5060 относится к этому, самая большая заготовка, которая будет сварена в этой колонне и стреле с поперечными салазками, имеет диаметр / высоту 5000 мм и длину 6000 мм;

2) Кроме того, на основе технологического проектирования на месте, сварочный манипулятор может быть:

а) Стационарные или с подвижной способностью.Объем перемещения оборудования для сварки резервуаров определяется заказчиком;

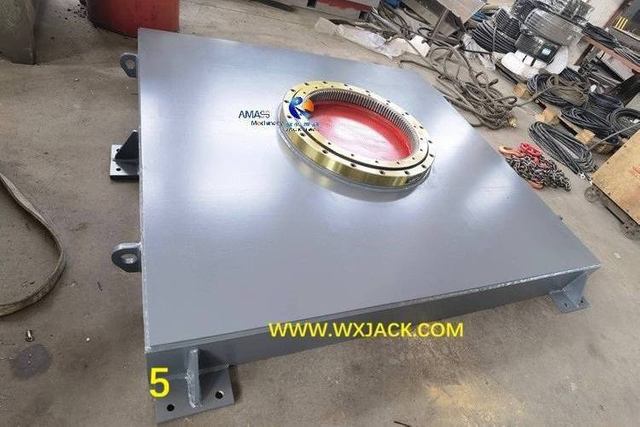

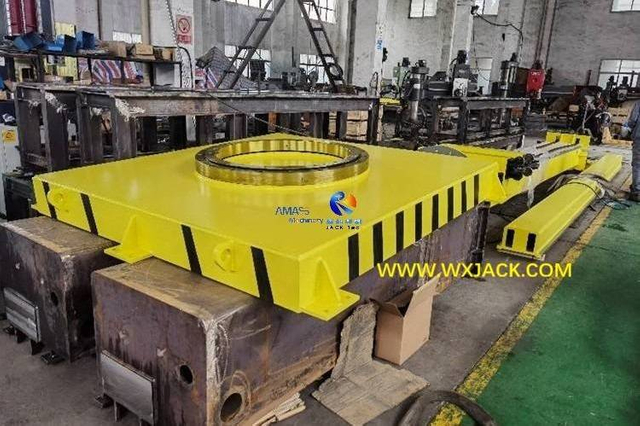

б) Колонна может быть невращающейся или вращающейся с ручным/моторным приводом;
c) Эти конфигурации увеличивают рабочий диапазон сварочной колонны и стрелы.

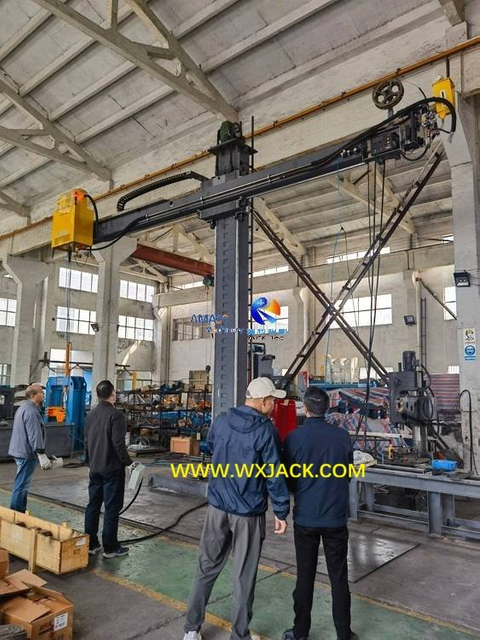

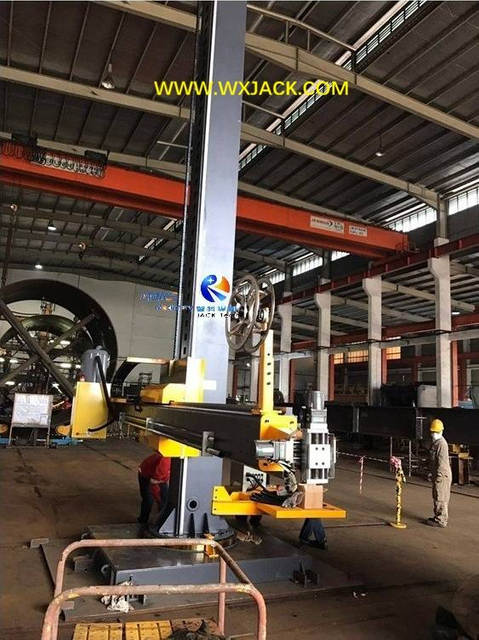

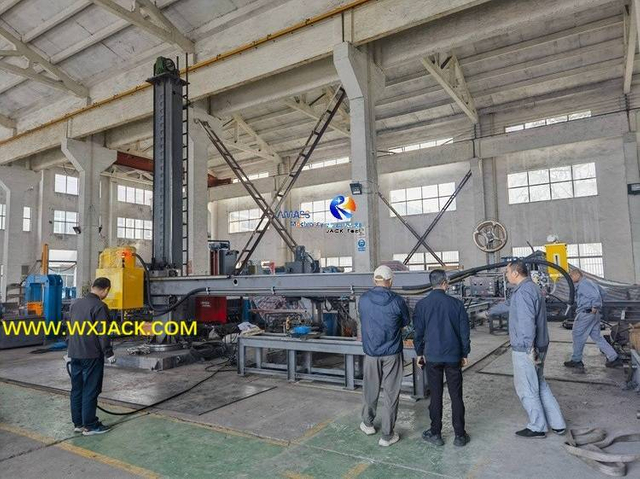

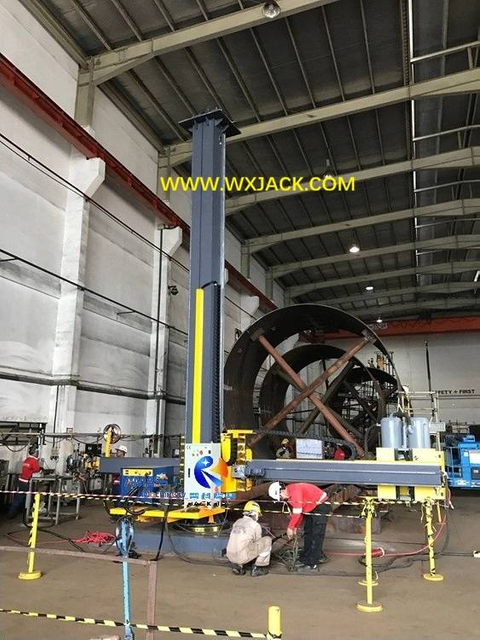

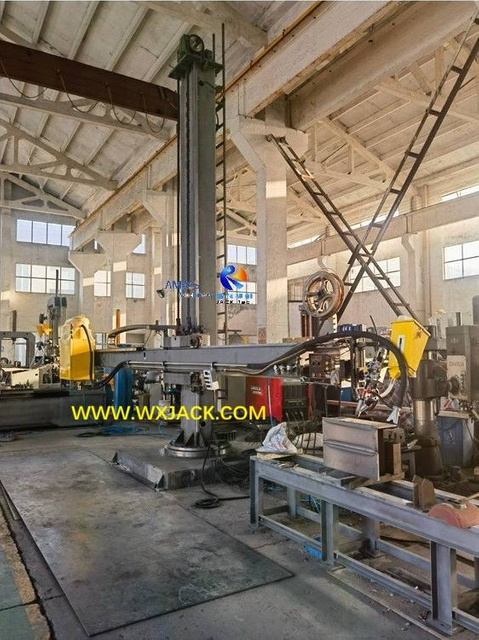

Примеры использования сварочной колонны и стрелы с поперечными суппортами Wuxi JACK

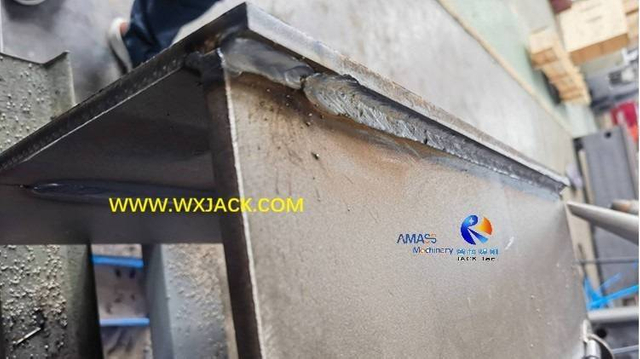

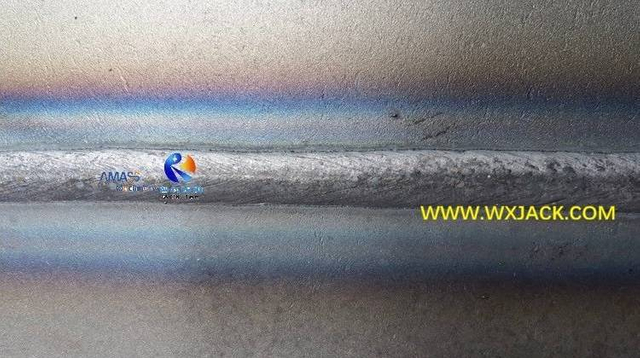

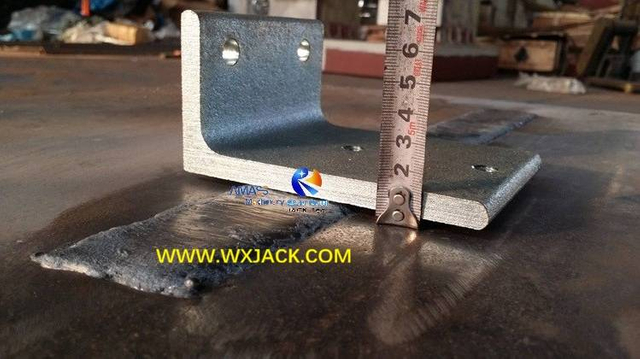

Режимы сварки в сварочном манипуляторе с поперечными суппортами

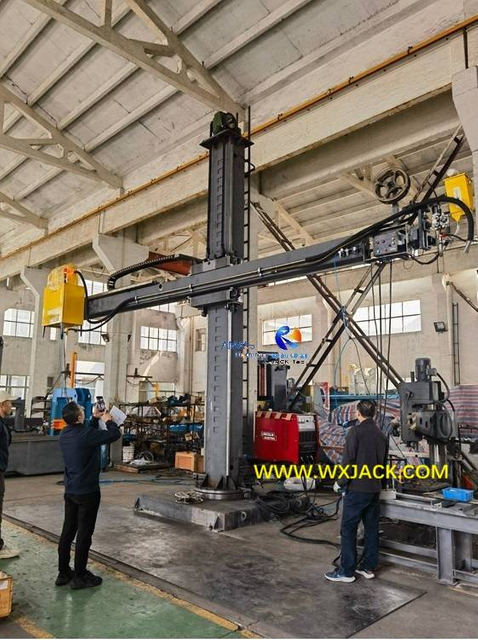

Сварочный манипулятор Wuxi JACK с поперечными направляющими

1 Welding Column and Boom 15- LHZ2530- 100_7291
2 Welding Column and Boom 77- LHZ5050- 100_9665
3 Welding Column and Boom 89- LHZ5050 ESAB- 20141230_135453
4 Welding Column and Boom 92- LHZ5050 ESAB- 20150107_153505
5 Welding Manipulator 97- LHZ5050 ESAB- 20150108_115505_Richtone(HDR)
6 Welding Manipulator 113- LHZ5050 ESAB- IMG_3544
7 Welding Equipment 72- LHZ5050- 100_9479
8 Welding Equipment 73- LHZ5050- 100_9484

Классификация и технические характеристики сварной колонны и стрелы с поперечными суппортами

1. Как определить и идентифицировать модели сварочного манипулятора LHZ?

1) Как упоминалось ранее, Сварочная колонна и стрела серии LHZ модель получена из размера и конфигурации заготовки;

2) Например, сварочный манипулятор с ручным вращением LHZ3040 относится к:

a) Это сварочное оборудование для резервуаров имеет вертикальный ход (макс. диаметр заготовки) 3000 мм и горизонтальный ход 4000 мм (макс. выдвижение стрелы);
б) Это набор движущихся сварочной колонны и стрелы, и колонна может вращаться вручную.



2. Технические параметры сварочного манипулятора с поперечными суппортами LHZ:

Стандартная модель
Сварочная колонна и стрела LHZ
LHZ2x3/LHZ3x4/LHZ4x4
/LHZ 4x5/ LHZ 5x5/ LHZ 5x6
/LHZ 6x6/ LHX 7x7/ LHX 8x8
Вертикальный действительный ход стрелы (мм) 2000/ 3000/ 4000/ 4000/
5000/5000/6000/7000/
8000
Горизонтальный действительный ход стрелы (мм) 3000/ 4000/ 4000/ 5000/
5000/ 6000/ 6000/ 7000/
8000
Вертикальная скорость стрелы (мм/мин.) 1000 / 1500
Горизонтальная скорость стрелы (мм/мин.) 120 ~ 1200/ 80 ~ 1000
Максимум.Нагрузка на передний конец стрелы (кг) 80/ 80~ 120/ 200/ 500/ 400
Диапазон отслеживания сварочного шва 100 ~ 200 мм
Скорость отслеживания сварочного шва 200 ~ 250 мм/мин.
Точность отслеживания сварочного шва ± 0,25 мм
Отслеживание сварочных швов применимо
Режим сварки в сварочном манипуляторе
SAW/тандем SAW/CO2/
ТИГ/ МИГ

Механические свойства сварочного манипулятора с поперечными суппортами

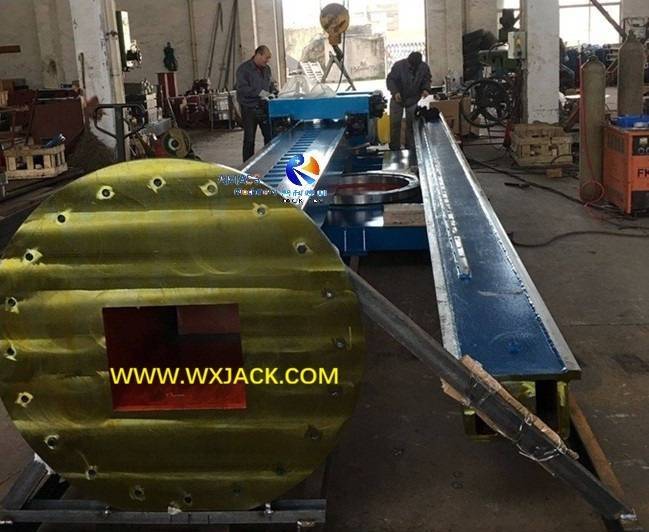

Ниже на фото наглядно показана упаковка комплекта Wuxi JACK LHZ4060. Сварочная колонна и стрела для тяжелых условий эксплуатации:

63- LHZ4060 Сварочная колонна и стрела


Механические системы играют ключевую роль в успешной работе этого оборудования для сварки резервуаров:


1) Горизонтальная стрела и вертикальная колонна;
2) Тонкие и оригинальные поперечные слайды;
3) Мощная плавная система вождения и трансмиссии

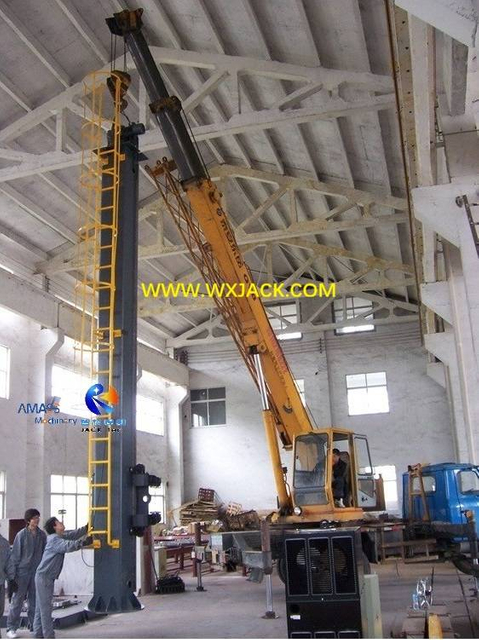

Горизонтальная стрела и вертикальная колонна в сварочном манипуляторе с поперечными суппортами

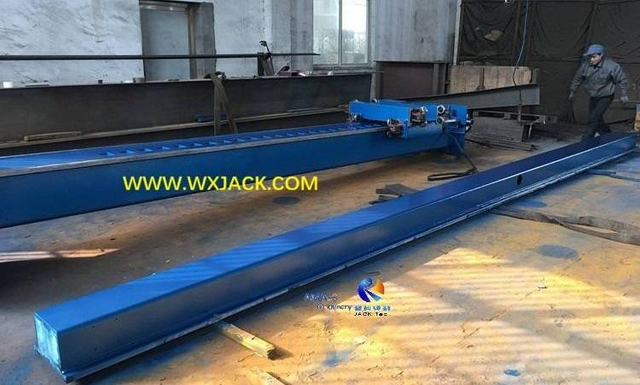

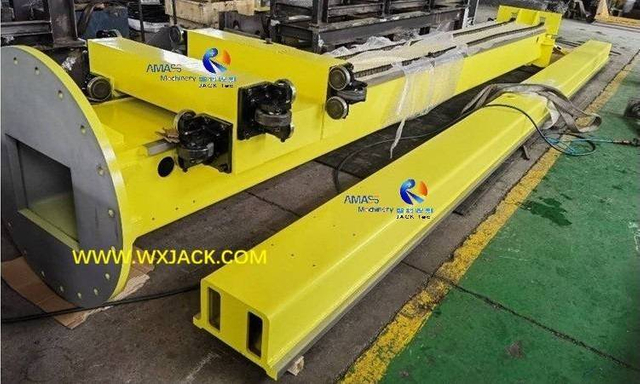

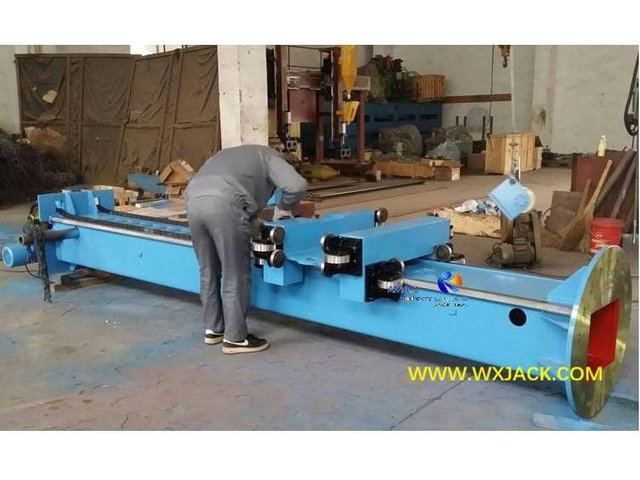

1. Горизонтальная стрела и вертикальная колонна составляют основной каркас и ствол Сварочная колонна и стрела серии LHZ.Его интенсивность и сила определяют устойчивость и надежность всего комплекса резервуарно-сварочного оборудования;
2. Оба компонента имеют прямоугольное поперечное сечение и изготовлены из высокопрочных стальных листов большой толщины;
3. В сверхмощном сварочном манипуляторе качество изготовления стрелы и колонны в наибольшей степени определяет качество всего комплекта сварочного оборудования для резервуаров;

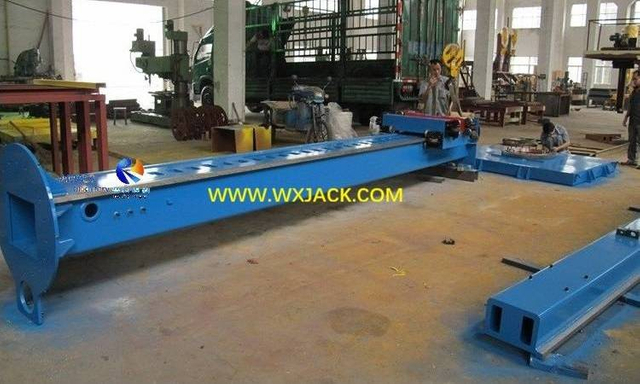

4. При изготовлении сварочного манипулятора технологический процесс изготовления стрелы и колонны можно резюмировать следующим образом:

1) Сначала нарежьте стальные пластины по форме и размеру с помощью Станок для резки пластин с ЧПУ;
2) Затем согните пластины в форму с помощью листогибочного пресса;
3) Затем придайте деталям окончательную форму;
4) Наконец, есть усовершенствованная термическая обработка деталей, чтобы снять напряжение и набрать прочность;

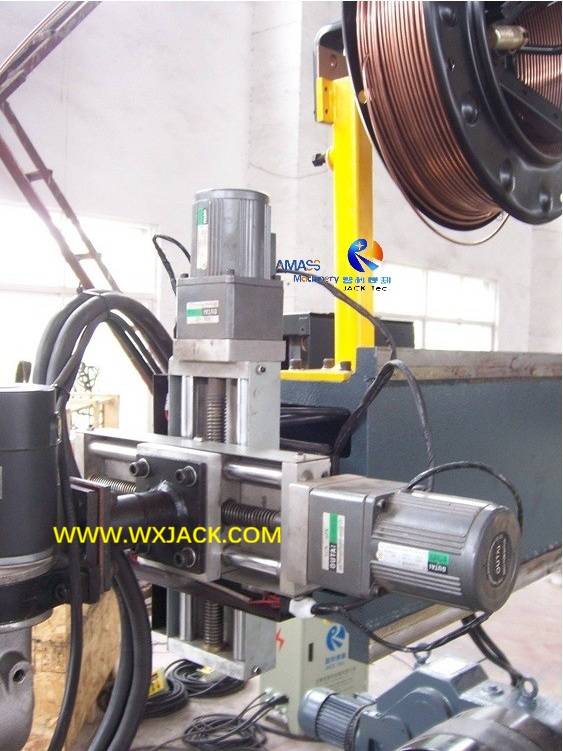

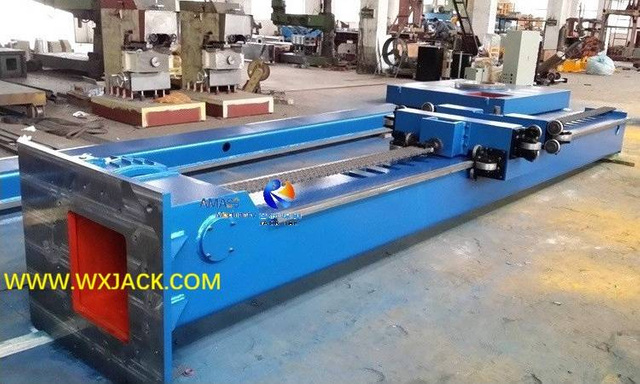

5. Направляющая, шестерня и рейка, поворотные поперечные салазки собраны на поперечных салазках сварочного манипулятора.

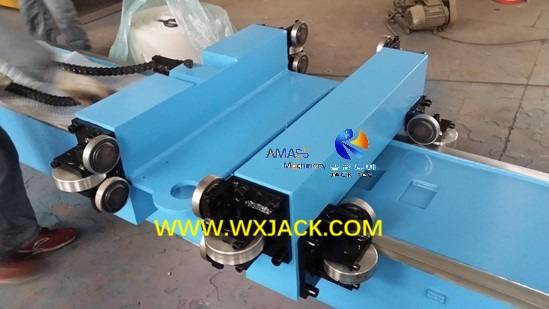

Изящные и гениальные поперечные направляющие в сварочной колонне и стреле

1. Функция поперечных салазок при сварке колонны и стрелы:


1) В эксплуатации Сварочный манипулятор серии LHZ, с помощью поперечных салазок соотношение положения между стрелой и колонной можно гибко регулировать по желанию посредством движения горизонтальной стрелы:
2) При поднятии стрелы уровень высоты сварочной горелки на ее переднем конце может быть изменен в зависимости от размера/диаметра заготовки этого сварочного оборудования для резервуаров;
3) Благодаря горизонтальному выдвижению и отводу стрелы рабочий радиус действия сварочной горелки можно контролировать;
4) Кроме того, при выполнении продольной сварки с помощью сварочного манипулятора модели LHZ поперечное движение стрелы также является движением сварочной горелки.По этой причине при работе поперечной направляющей колонны и стрелы горизонтальная скорость стрелы контролируется инвертором и отображается в цифровом виде в режиме реального времени.



2. Структура поперечных салазок в легкой, средней и тяжелой сварке колонны и стрелы:

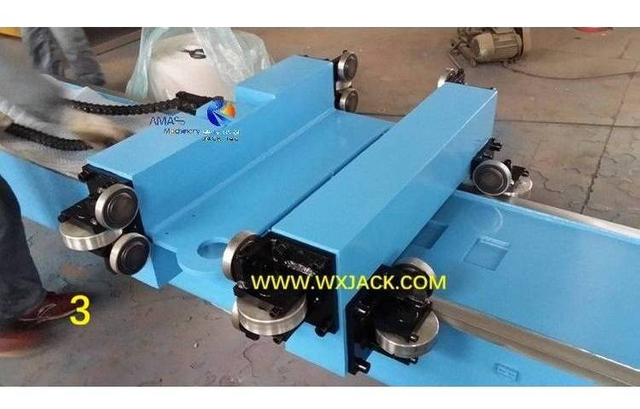

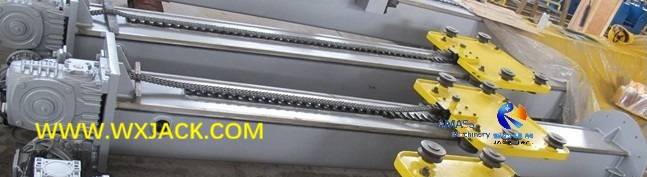

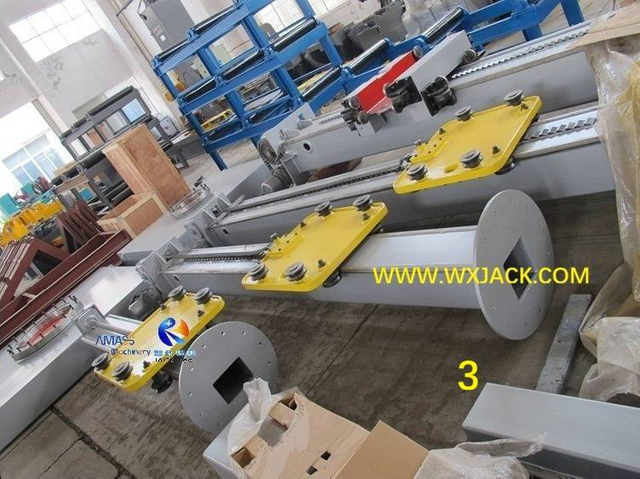

1) Как видно из выше 3 фотографии, в сварочном манипуляторе серии LHZ движение стрелы в обе стороны осуществляется за счет силы трения качения, а не силы трения скольжения.Это означает, что контакт между двумя движущимися поверхностями осуществляется посредством вращающихся роликов, а не напрямую;
2) Кроме того, поперечные направляющие различной грузоподъемности. Оборудование для сварки резервуаров отличается: 1ул. Фото поперечные салазки в легких и средних сварочных манипуляторах; 2й и 3рд фото поперечные салазки в сверхмощном сварочном манипуляторе;

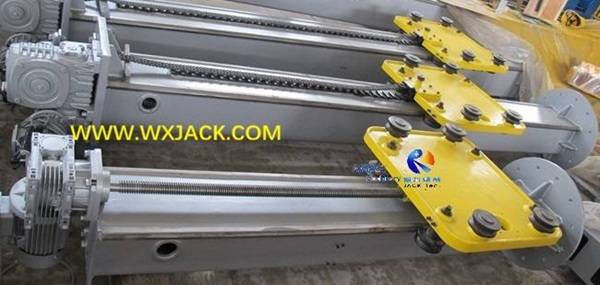

3) В легких и средних режимах сварки колонны и стрелы движение стрелы в любом направлении осуществляется с помощью 4 роликов по 4 углам соответственно:

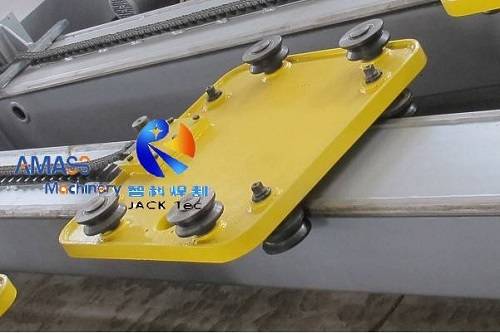

Рис. 1. Сварка колонны и стрелы 10- LHZ2525- IMG_1394

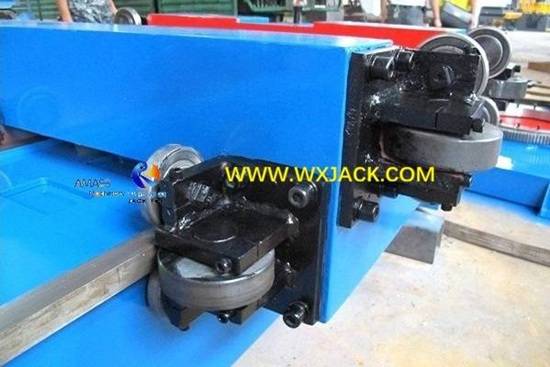

4) В сверхмощной сварной колонне и стреле движение стрелы в любом направлении управляется 4 группами роликов, каждая направляющая точка состоит из 3 роликов, окружающих направляющий рельс:

Рис. 2 56 — Сварка колонны и стрелы LHZ4040 — IMG_0676

Высокомощная система плавного вождения и трансмиссии в сварочной колонне и стреле

1. Режим движения и трансмиссии и механизмы в сварочном манипуляторе с поперечными суппортами LHZ:

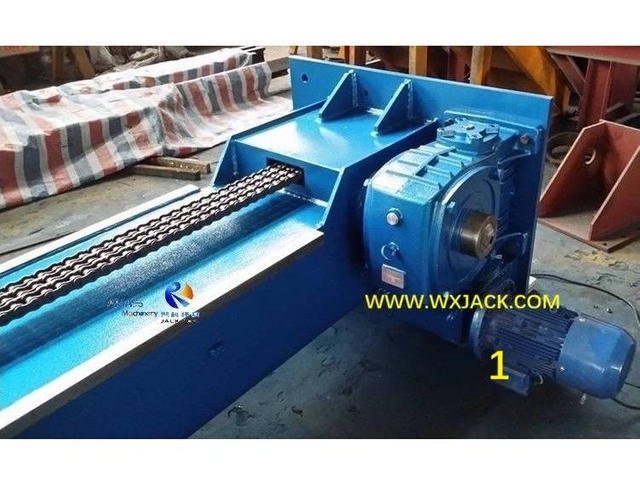

1) 1ул. Фото находится на высокомощном приводном двигателе переменного тока для подъема и опускания стрелы в этом сварочном оборудовании для резервуаров.Обычно устанавливается в верхней части колонны;А иногда, чтобы уменьшить общую высоту сварочного манипулятора, двигатель устанавливается внизу вертикальной колонны, внутри базовой станины;

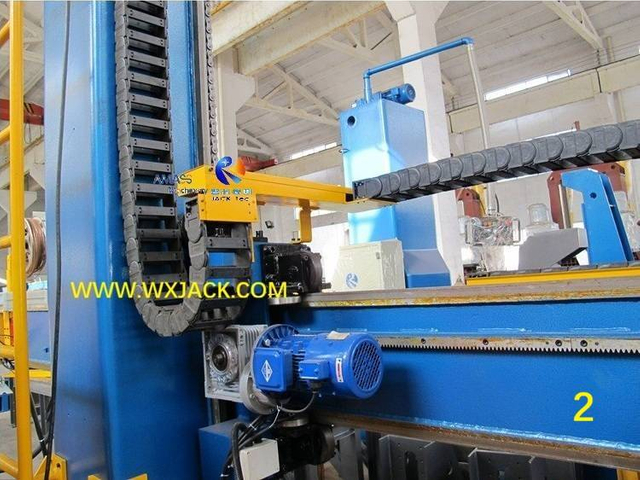

2) 2й Фото находится на прецизионном червячном двигателе для горизонтального перемещения стрелы;

3) 3рд Фото находится на механизме вертикальной трансмиссии в легких и средних режимах Сварочная колонна и стрела:

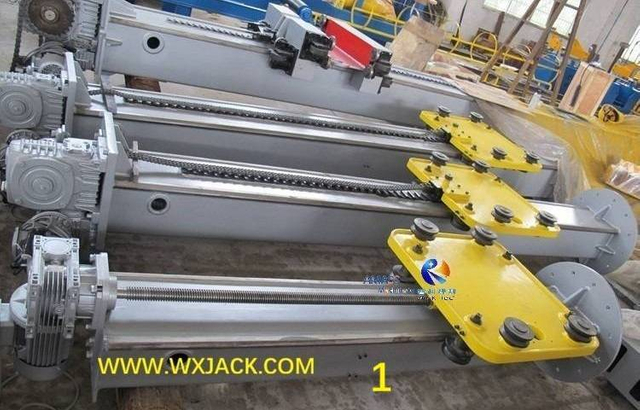

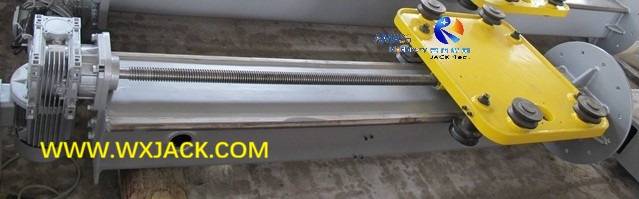

а) Сварочный манипулятор для легких режимов работы использует ходовой винт в качестве элемента вертикальной передачи;

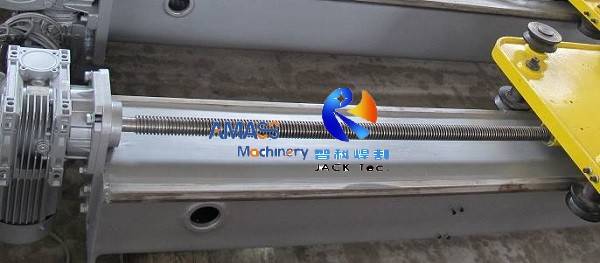

Рис. 1. Сварочный манипулятор 134 — ходовой винт.

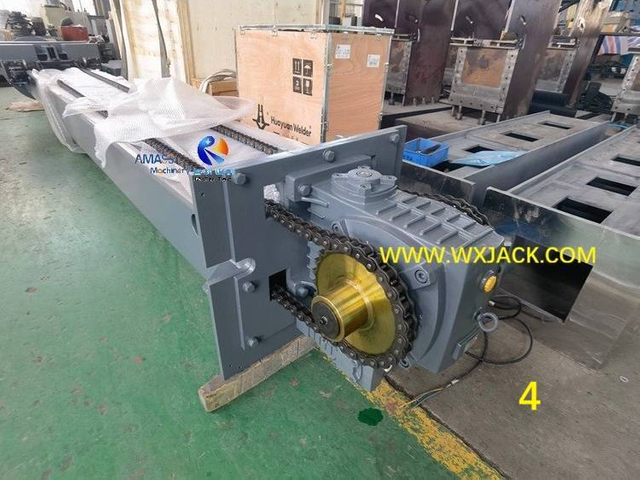

б) Сварочный манипулятор средней мощности (и большой мощности) использует цепи в качестве элемента вертикальной передачи.

Рис. 2 Сварочный манипулятор — 135 — V-образная направляющая

2. Направляющий элемент сварочного манипулятора серии LHZ:

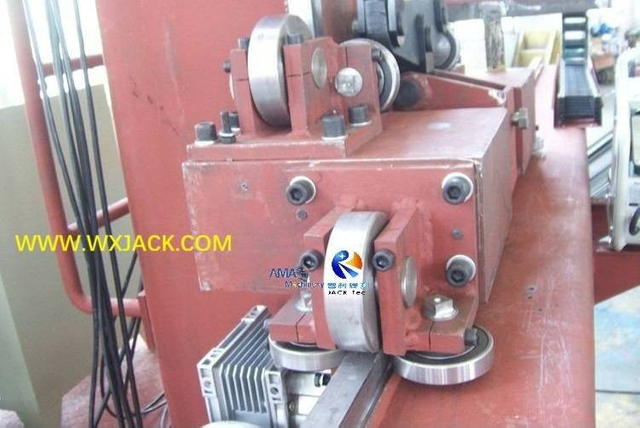

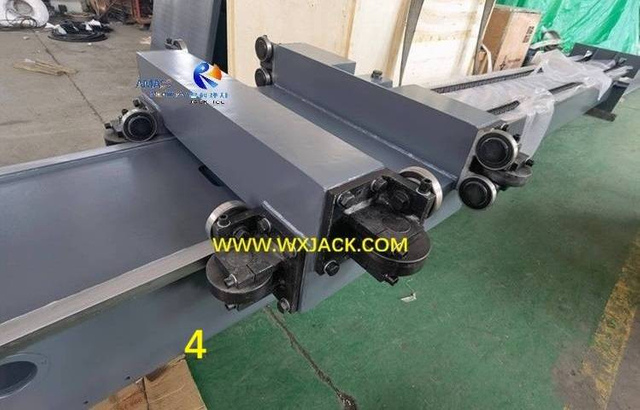

1) В 4й Фото представляет собой высокоточный подшипник поперечного ролика для направления и передачи вращения колонны в сварной колонне и стреле.Это часть передового обработанного и термообработанного круглого подшипника в сочетании с круглой стойкой;

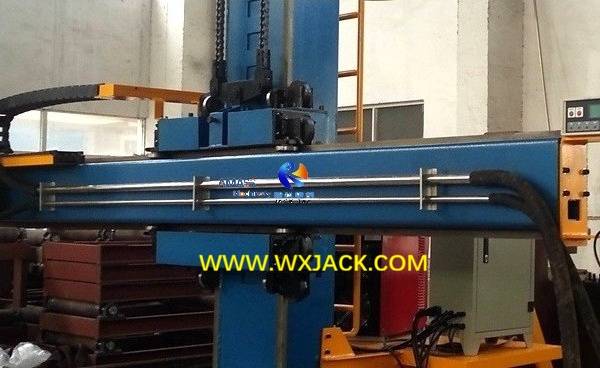

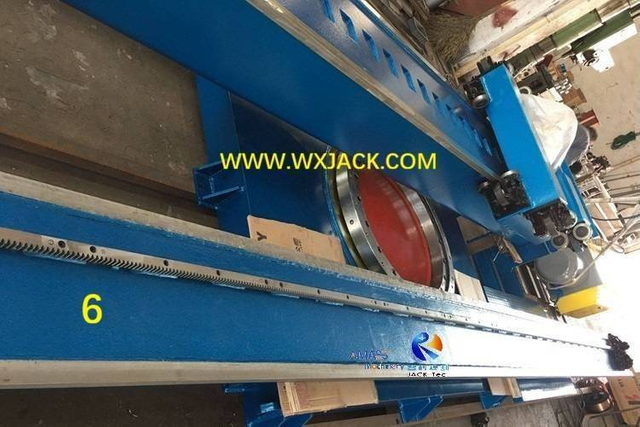

2) 5й Фото дает четкую демонстрацию направляющих и передающих элементов для линейного движения стрелы в сварочной колонне и стреле: она направляется с помощью высокоточной сверхмощной линейной направляющей с прямоугольным поперечным сечением и передается с помощью высокоточной стойки;
3) 6й Фото показан центральный направляющий и передаточный узел для движения стрелы в сварочном манипуляторе: собранные поперечные салазки.

Работа сварочного манипулятора

1. Обеспечение безопасности при эксплуатации сварочной колонны и стрелы:

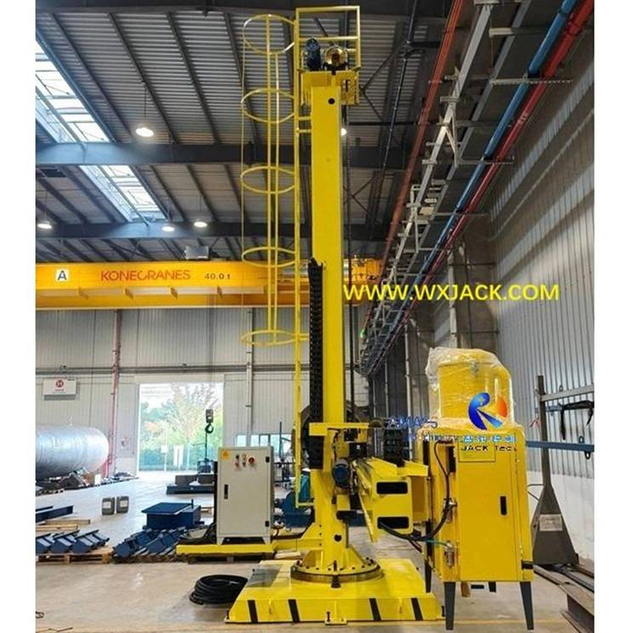

1) 1ул. Фото дает часть механизмов безопасности в сварочном манипуляторе серии LHZ:


а) Самый большой скрытый риск для безопасности при сварке колонны и стрелы — это внезапное падение стрелы с высокого уровня.Чтобы этого не произошло, в вертикальной колонне сварочного манипулятора имеется ряд прямоугольных отверстий.Если когда-либо цепь оборвется и приведет к падению стрелы, предохранительные штифты храповика будут выброшены наружу, удерживая стрелу в этом положении.Как отмечено в желтой рамке в 1ул. Фото;

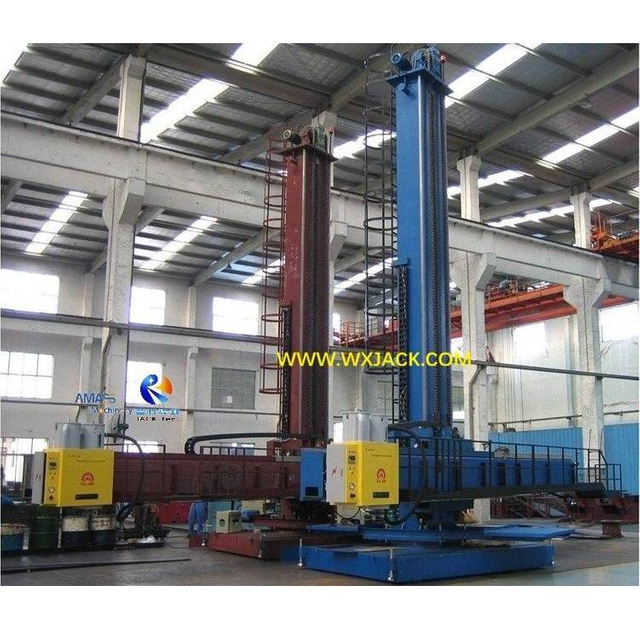

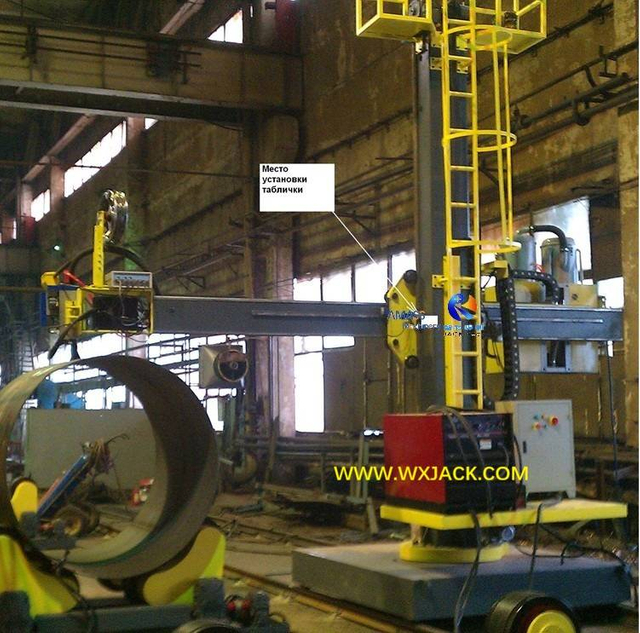

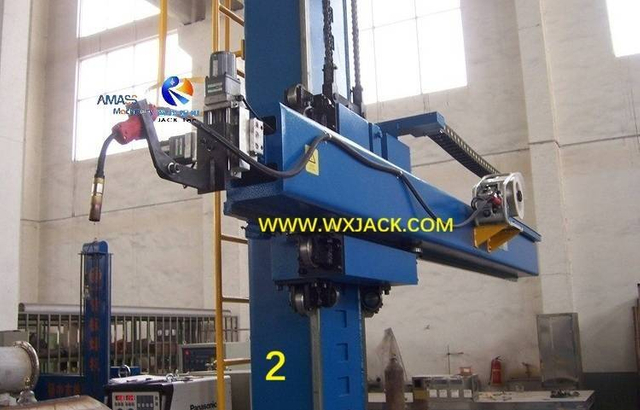

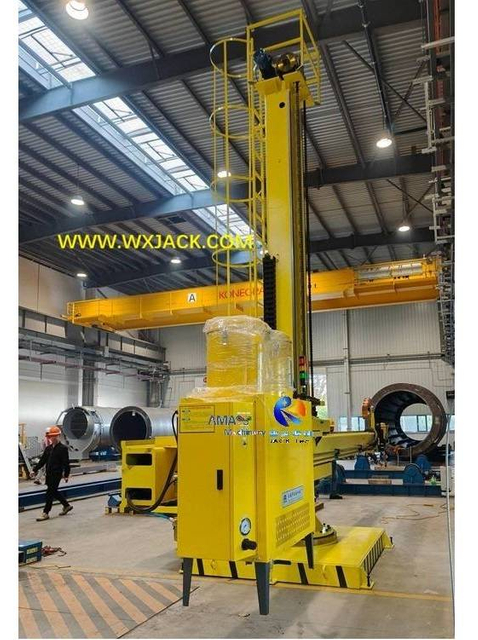

б) Лестница для подъема рядом с колонной в сварочном манипуляторе окружена защитными поручнями, как показано в оранжевой рамке на 1ул. Фото;
2) Двигатель подъема стрелы в сварочной колонне и стреле тормозного типа;
3) Для получения дополнительной информации о мерах безопасности, предпринятых в сварочном манипуляторе серии LHZ, посетите раздел «Продукция» 'Сварочная колонна и стрела промышленного назначения'.


2. Эксплуатация сварочной колонны и стрелы серии LHZ:

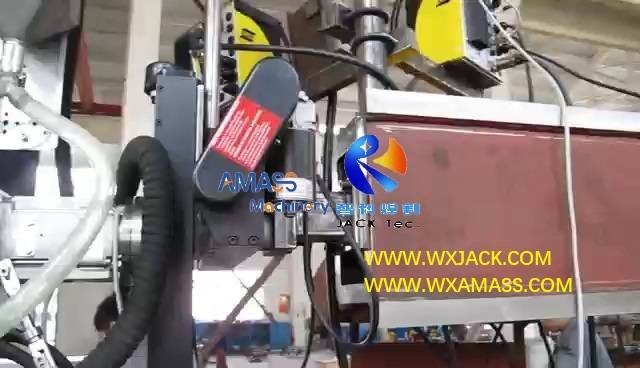

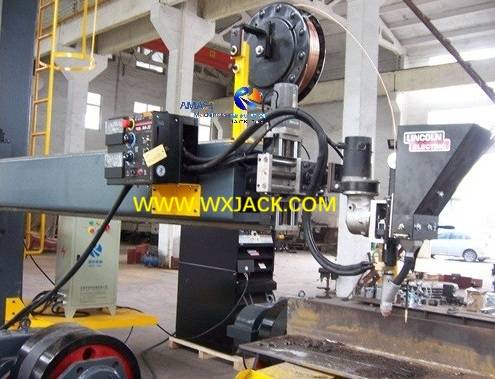

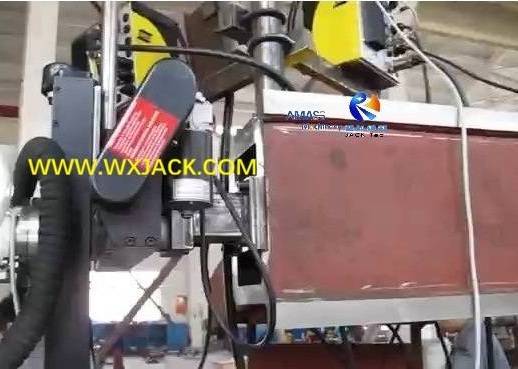

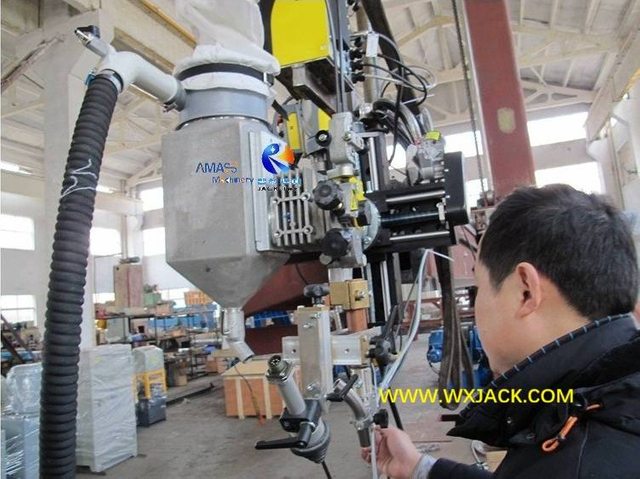

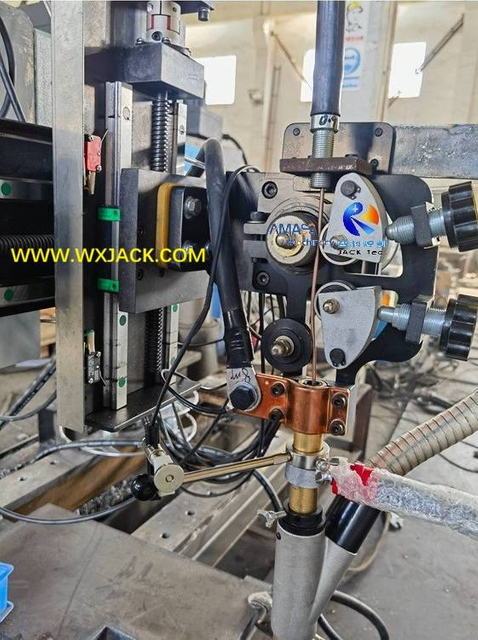

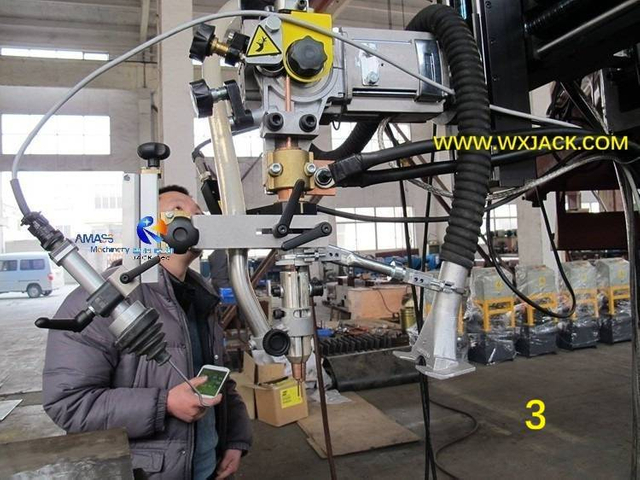

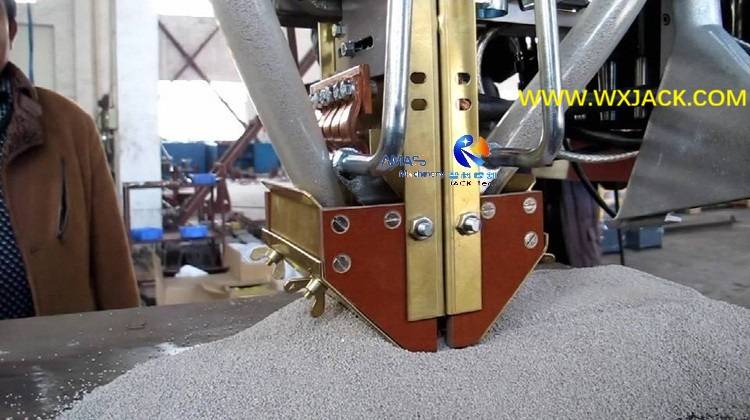

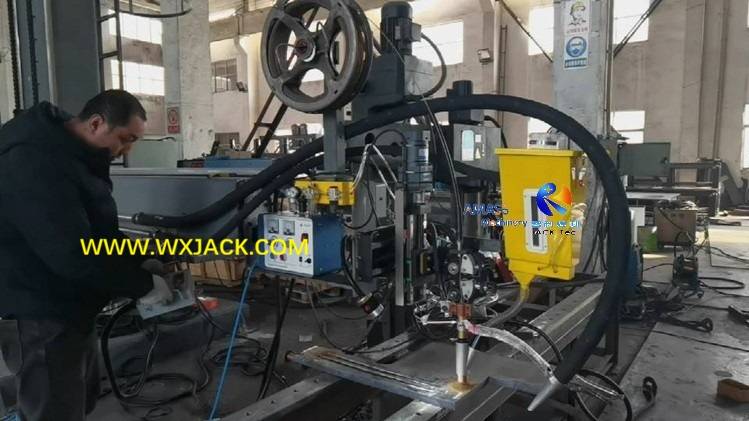

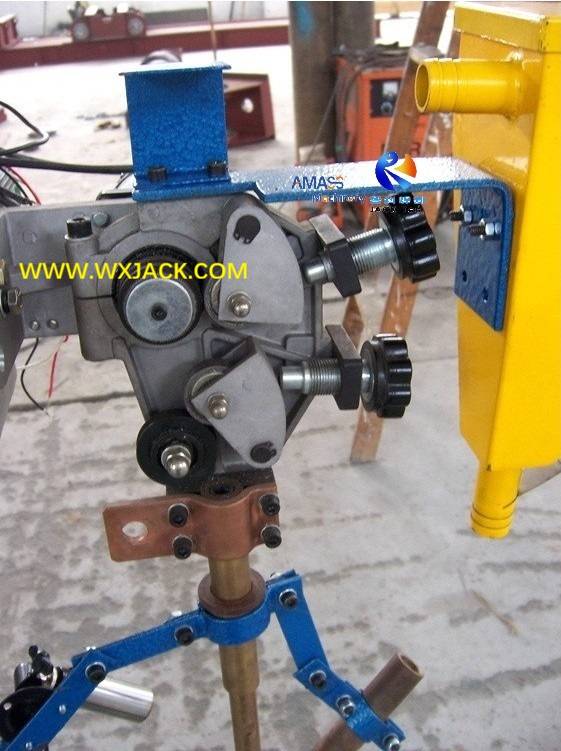

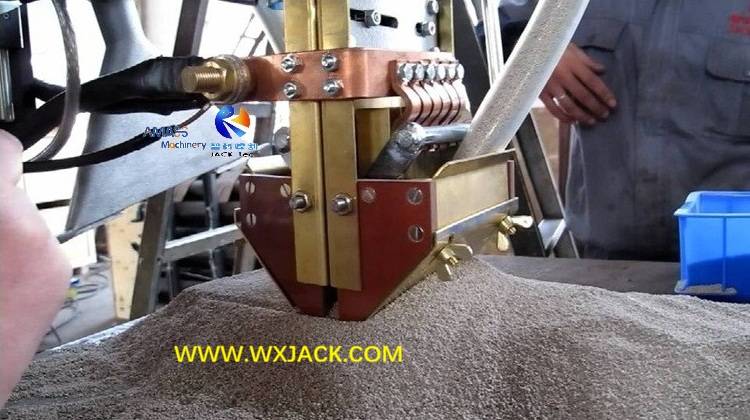

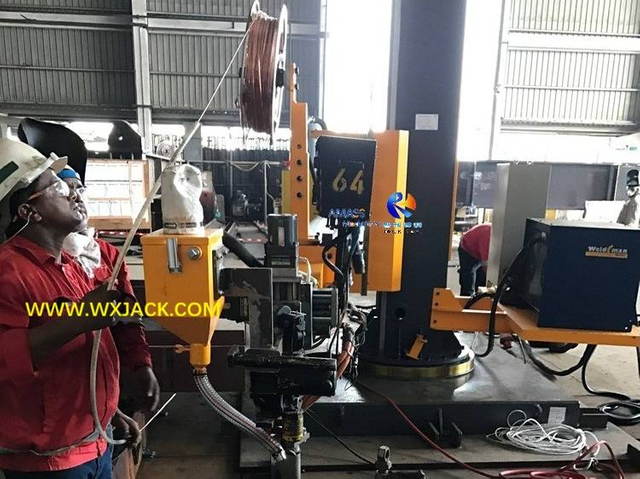

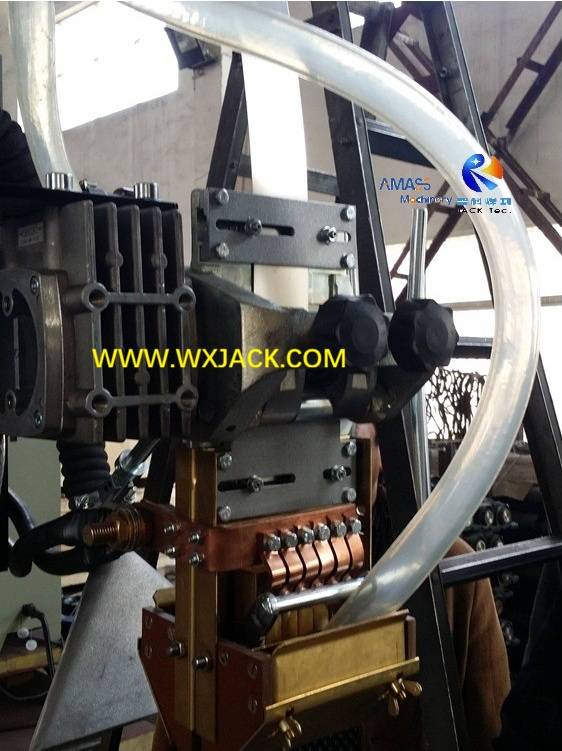

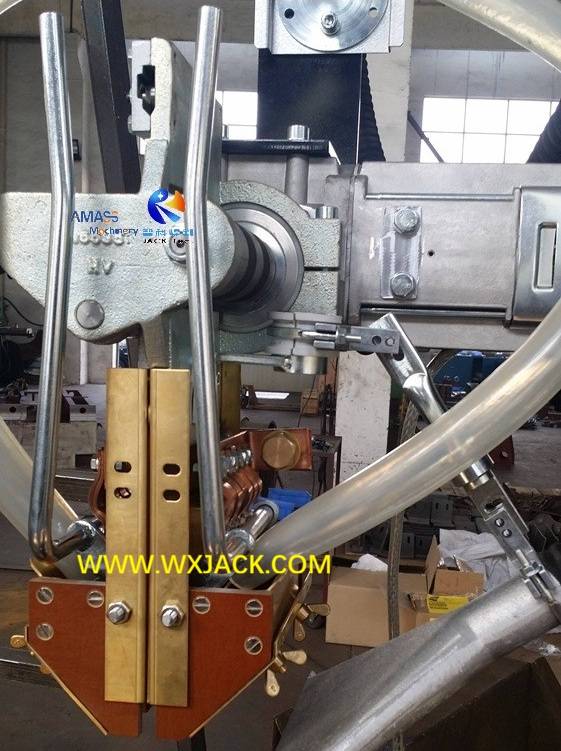

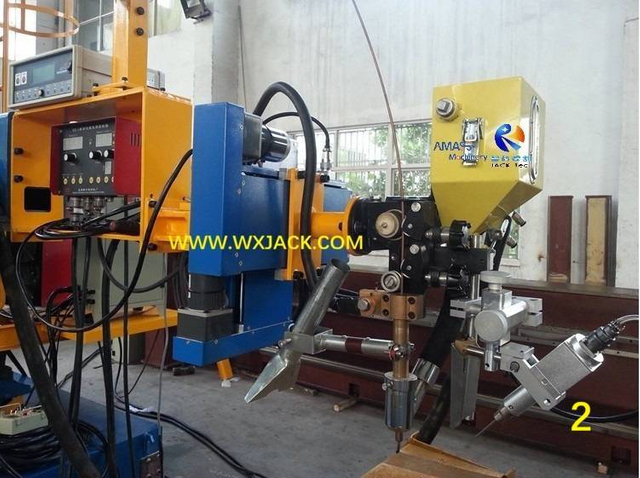

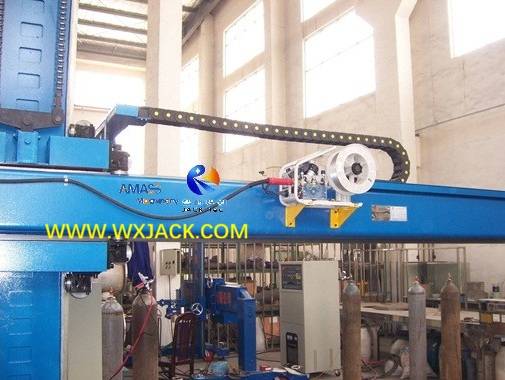

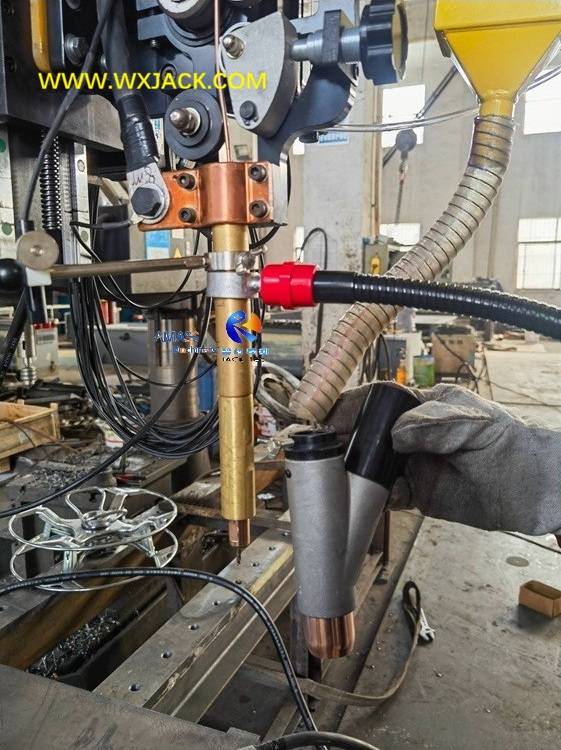

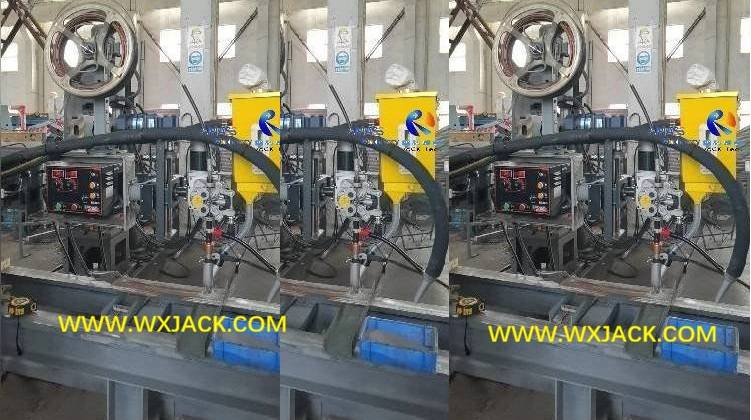

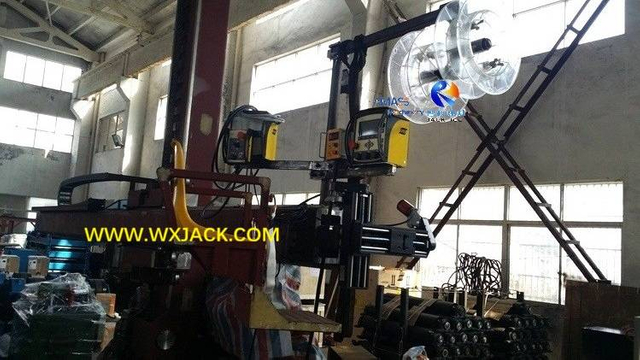

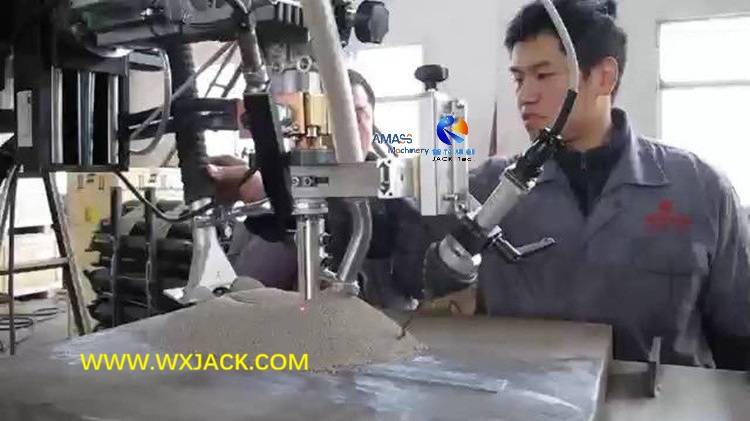

1) 2й Фото показывает сварочную головку в Сварочный манипулятор LHZ Integral Controlили: здесь установлены пульт управления источником сварочного тока, трекером шва и механизмом подачи проволоки для удобства управления точным управлением сварочной колонной и стрелой;

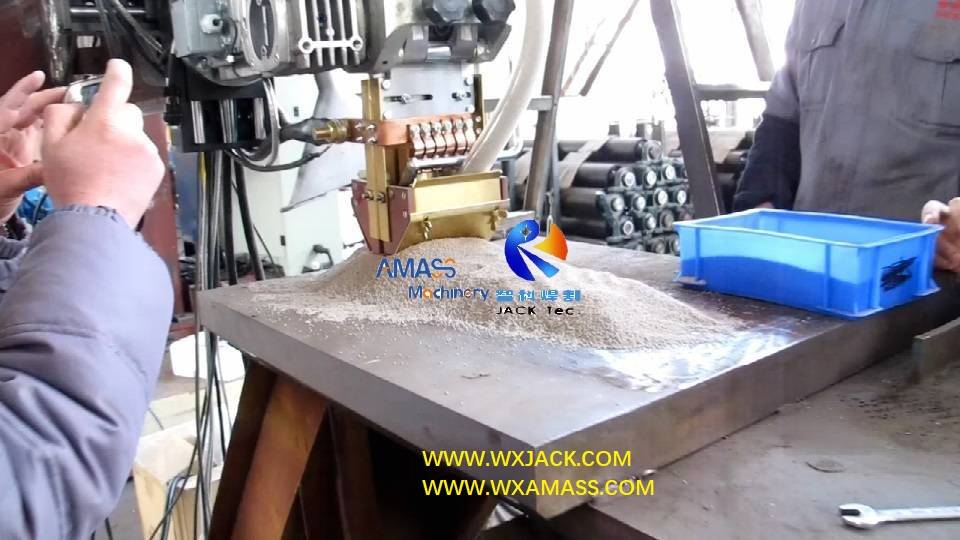

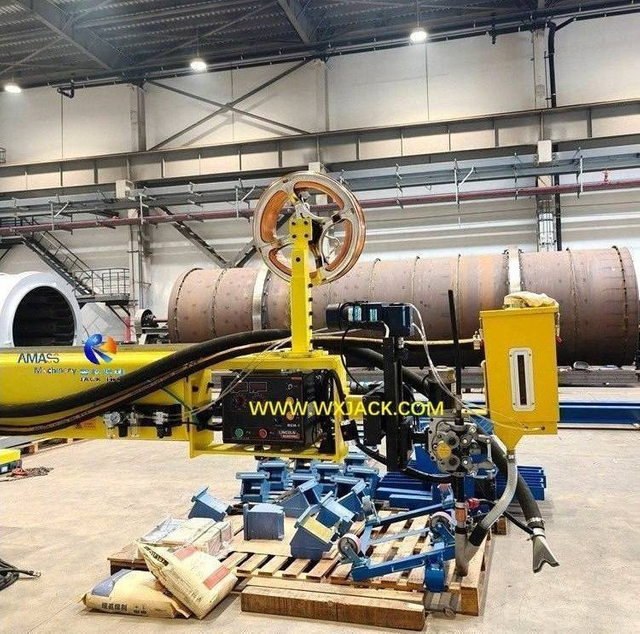

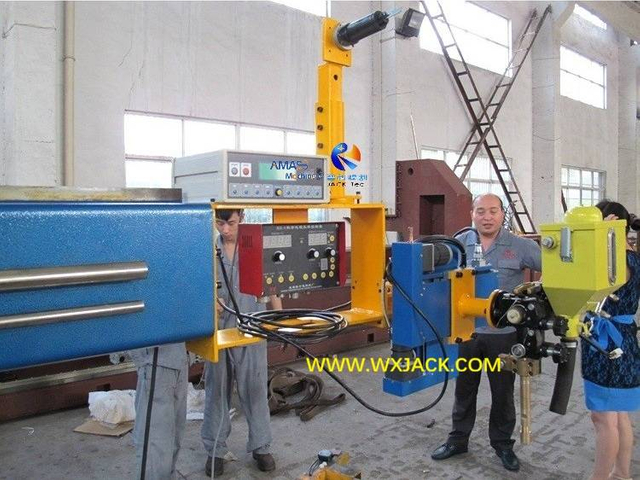

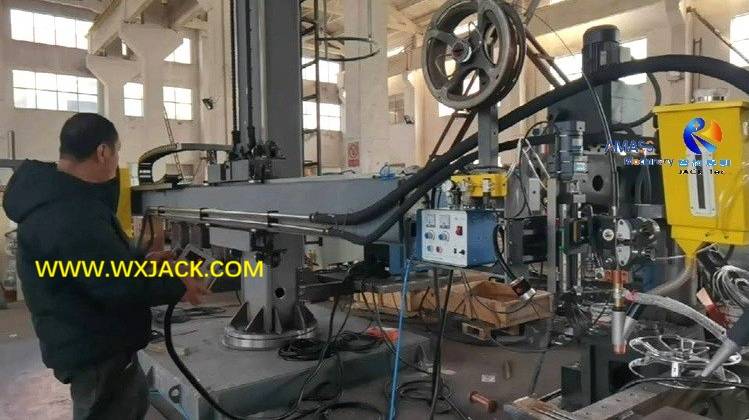

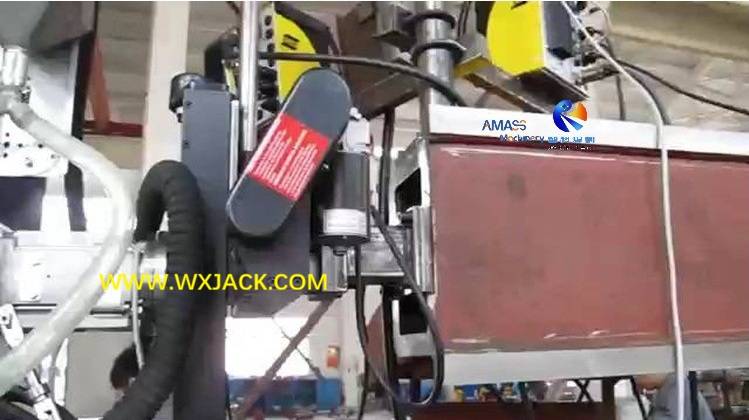

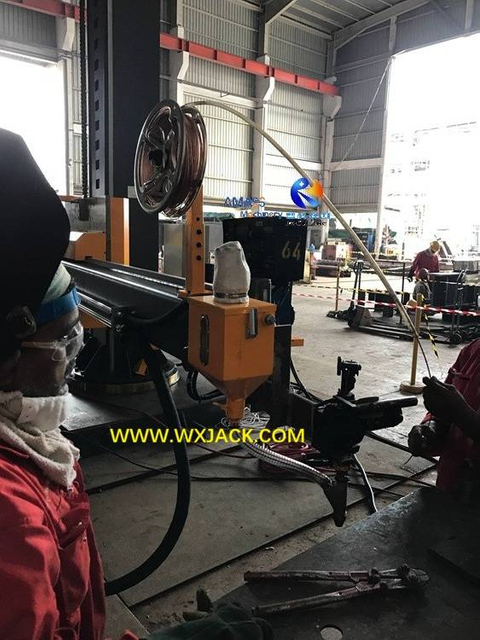

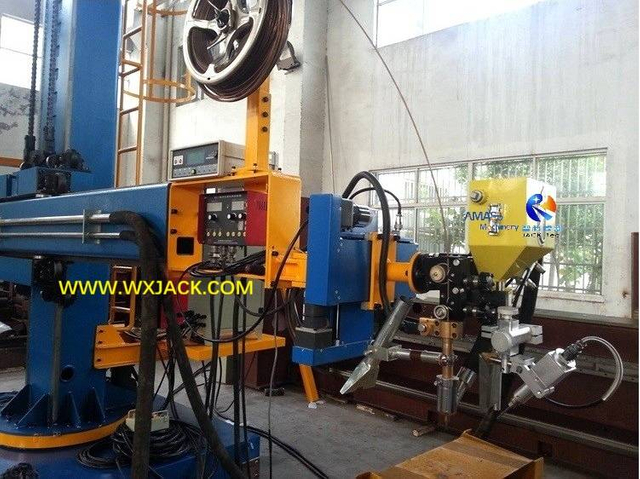

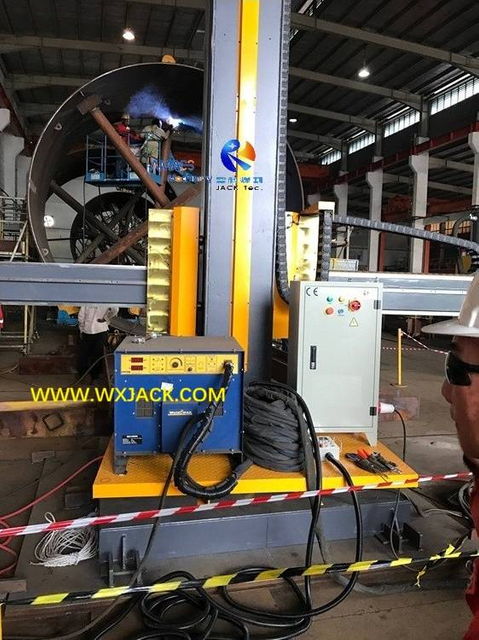

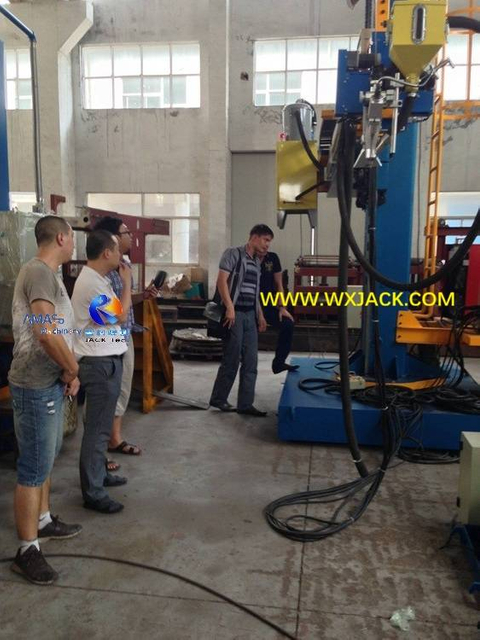

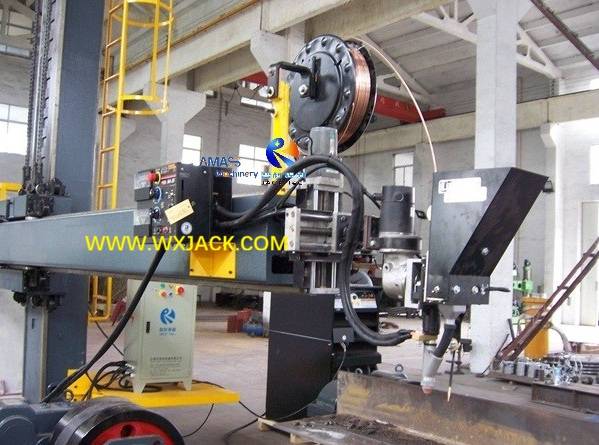

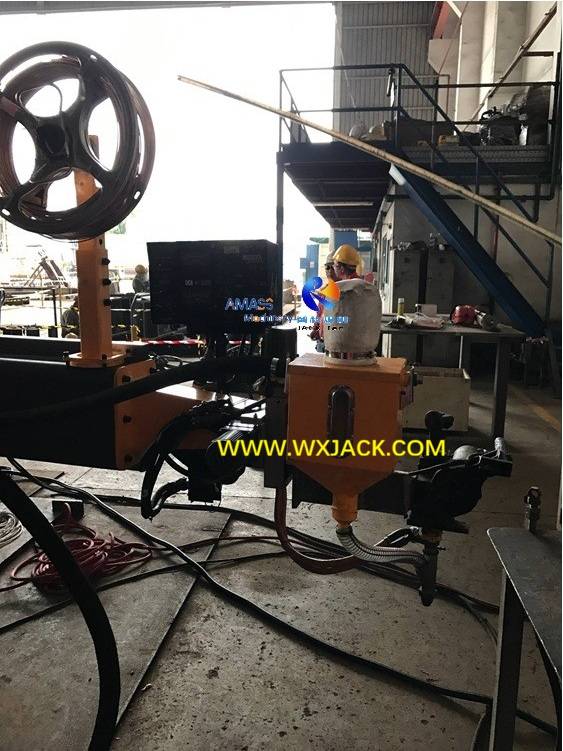

2) 3рд Фото был взят на сварочную головку и плату управления в другом комплекте сварочного манипулятора Wuxi JACK;

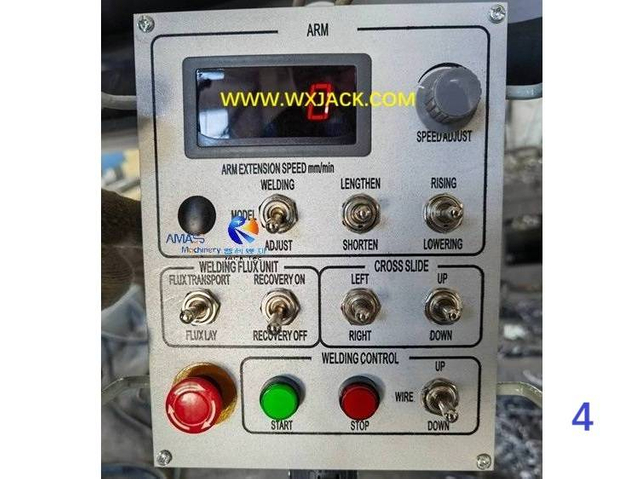

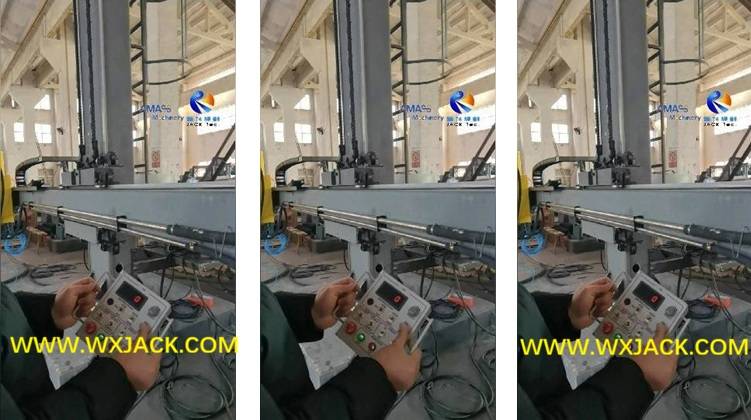

3) 4й Фото показывает операционную подвеску сварочного манипулятора.Это помогает оператору управлять сварочным манипулятором на большем расстоянии и в гибких рабочих точках.

Применение и сопутствующее оборудование для сварки колонны и стрелы с поперечными суппортами

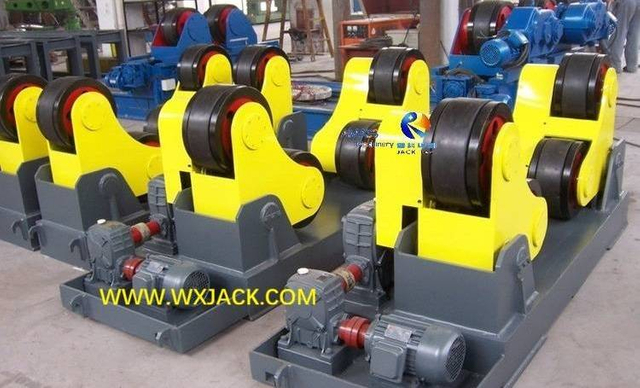

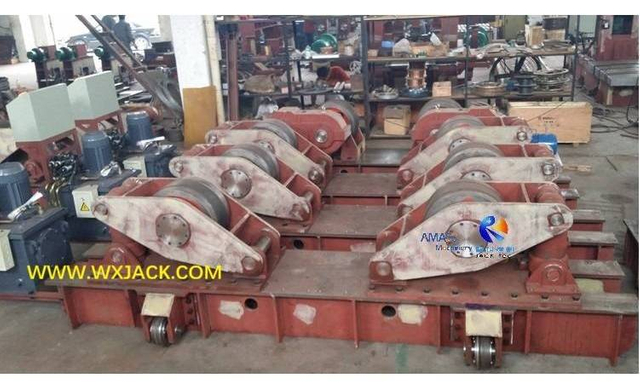

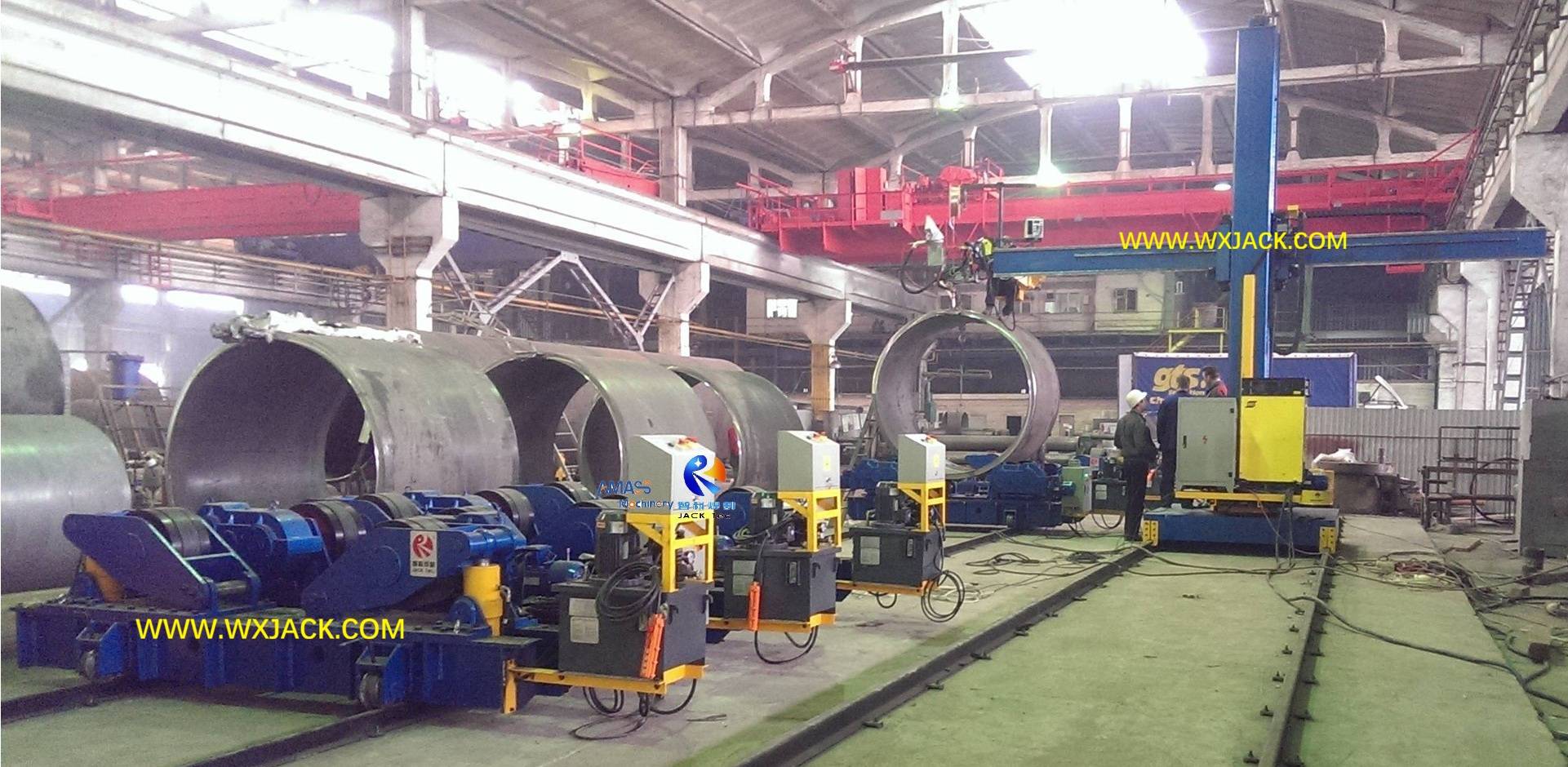

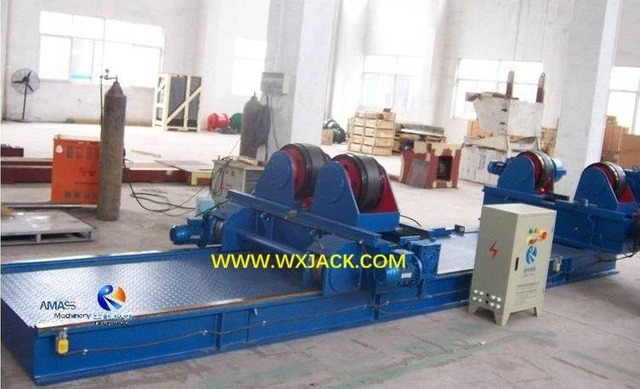

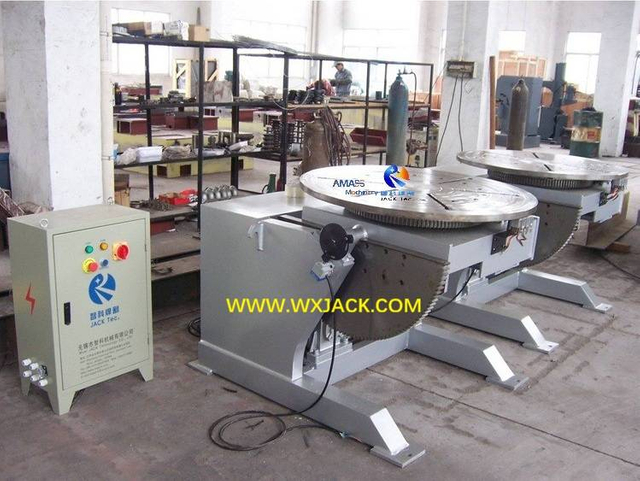

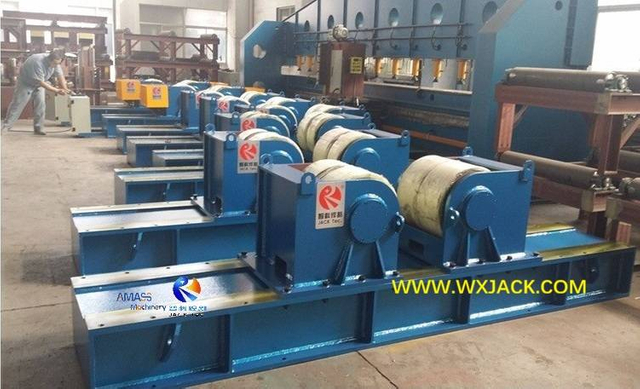

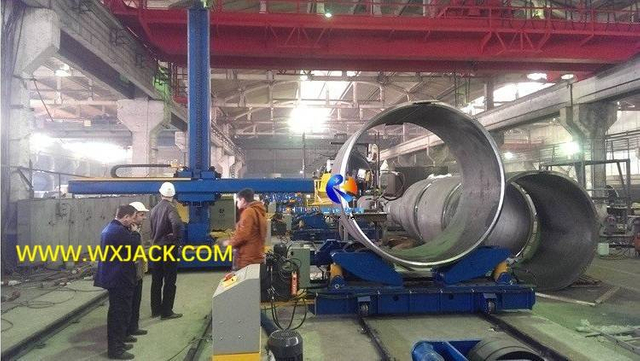

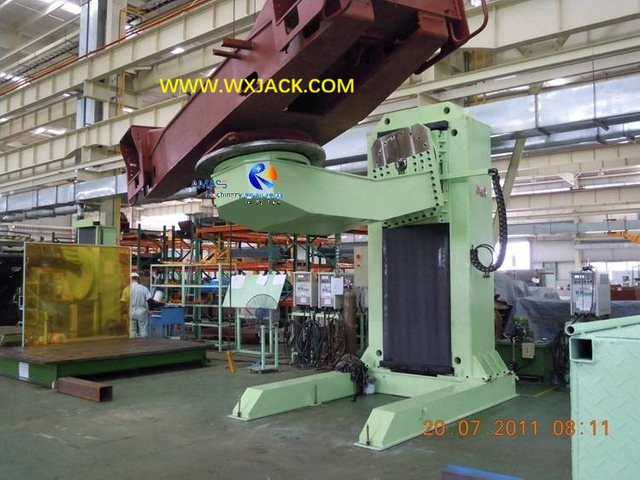

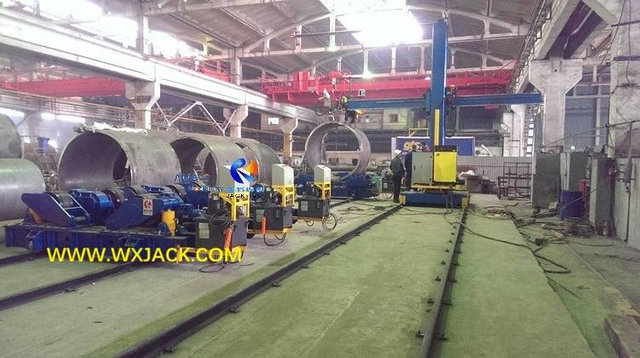

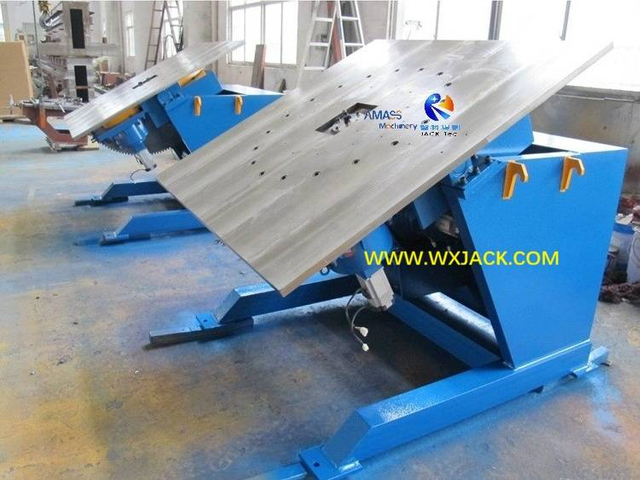

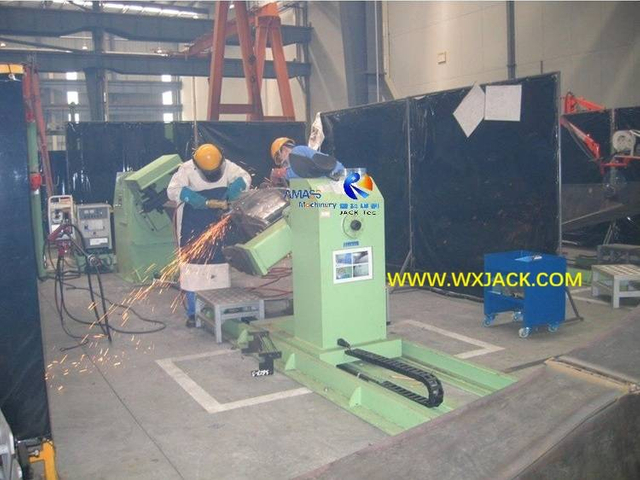

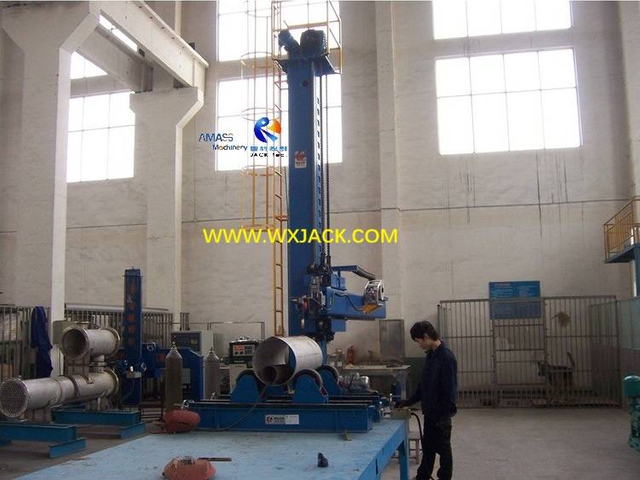

1. Сварочный манипулятор работает с Сварочный токарный ролик, и или Сварочное приспособление, и или Сварочный позиционер, формироваться в самые разнообразные Сварочный центр;
2. Аналогичная функция сварочного оборудования со сварочной колонной и стрелой включает в себя различные типы Сварочный аппарат для труб.
