A. Тема этой страницы о зубофрезерном станке Wuxi JACK:

1. Эта страница предназначена для общего ознакомления с зубофрезерными ножницами Wuxi JACK в виде графической текстовой иллюстрации, охватывающей следующие темы:

1) Функция и спецификация этого станка для снятия фаски с малых пластин Wuxi JACK;
2) Технические преимущества и плавная работа этого оборудования для фрезерования кромок малых пластин Wuxi JACK;
3) Централизованный дисплей нескольких станков для зубофрезерных ножниц Wuxi JACK;
2. Наша цель, с быстрым обзором на этой веб-странице, клиенты и все, кто интересуется семейством продуктов Фрезерный станок для зубофрезерных кромок, могут получить общее и исчерпывающее впечатление о нем;
3. Источник: Эта веб-страница составлена ​​на основе слайдов Power Point 'Wuxi JACK Hobbing Cutter Shealing Machine'.





B. Назначение и использование зубофрезерных ножниц:

1. Задача: Зубофрезерно-фрезерный станок - это своего рода оборудование для фрезерования кромок малых пластин, предназначенное для нарезания канавок на краях небольших металлических пластин с целью подготовки к последующей операции сварки;
2. Сопутствующее оборудование с зубофрезерными ножницами, которые имеют ту же функцию снятия фаски на металлических пластинах, но работают по другому принципу, с другой механической структурой и габаритными размерами:

1) Станок для резки пластин с тройным пламенем серии CG;
2) Фрезерный станок для обработки кромок пластин серии XBJ;

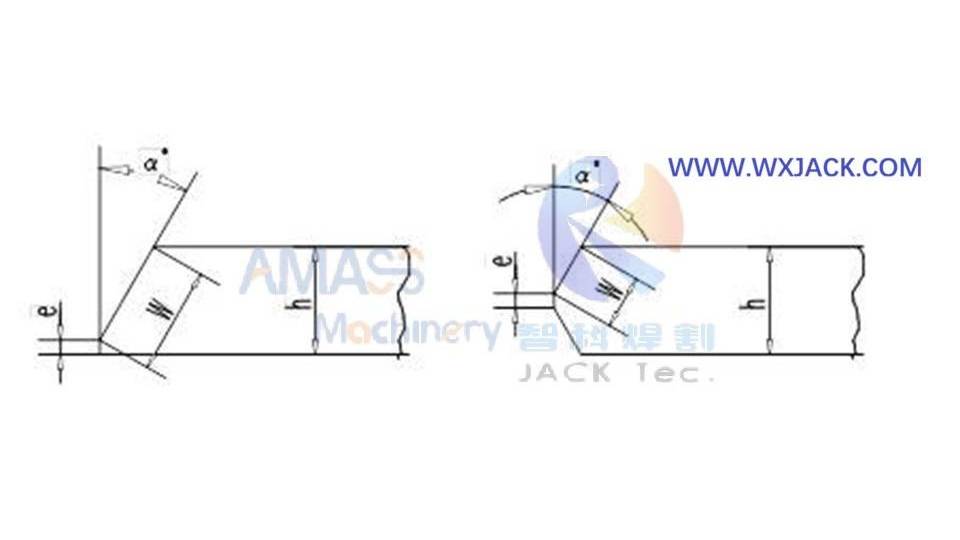

3. Указание на иллюстрации параметров металлических пластин заготовки для станка для снятия фаски с малых пластин GD20: (Рисунок 1)

Рис. 1 Зубофрезерно-ножевые ножницы 14

Здесь значение букв в приведенном выше эскизе зубофрезерно-ножевого станка:


W --- Длина наклонной кромки готовой фаски на металлической пластине заготовки;
α --- Угол скашивания разделки под сварку, поставляемый с оборудования для фрезерования кромок малых листов;
e --- Минимальная высота прямой кромки разделки под сварку на кромке металлического листа;
h --- Толщина металлической пластины заготовки для станка для снятия фаски с малых пластин;

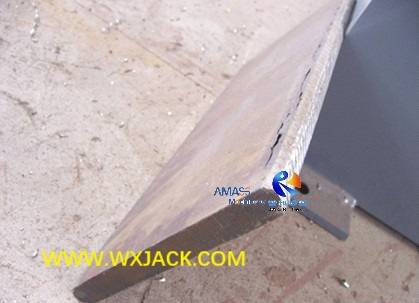

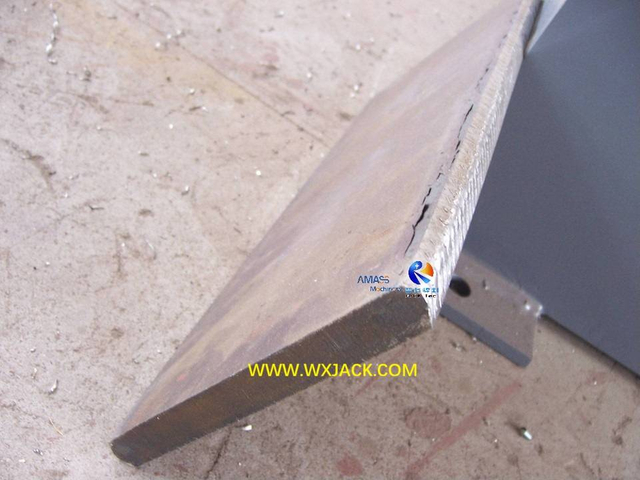

4. Готовая стальная пластина со скошенной кромкой, изготовленная из фрезы Wuxi JACK GD20.Рис.2)

Рис. 2 Зубофрезерные ножницы 8











C. Для более глубокого изучения деловых и технических деталей зубофрезерного станка Wuxi JACK для снятия кромок с малых пластин посетите тематические страницы продуктов:

1. Сварочное приспособление;
2. Станок для резки пластин с тройным пламенем серии CG;
3. Кромкофрезерный станок серии XBJ;
4. Сбор сварочного аппарата Wuxi JACK




D. Рабочие видеоролики Wuxi JACK Hobbing Cutter Small Plate Edge Milling Equipment:

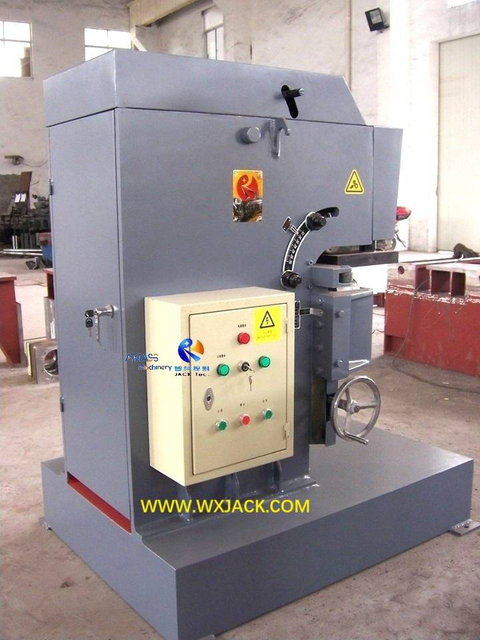

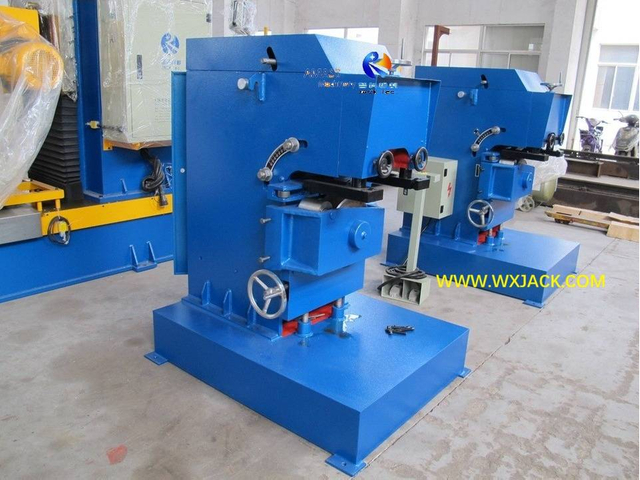

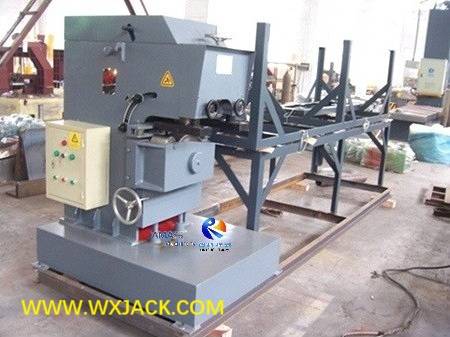

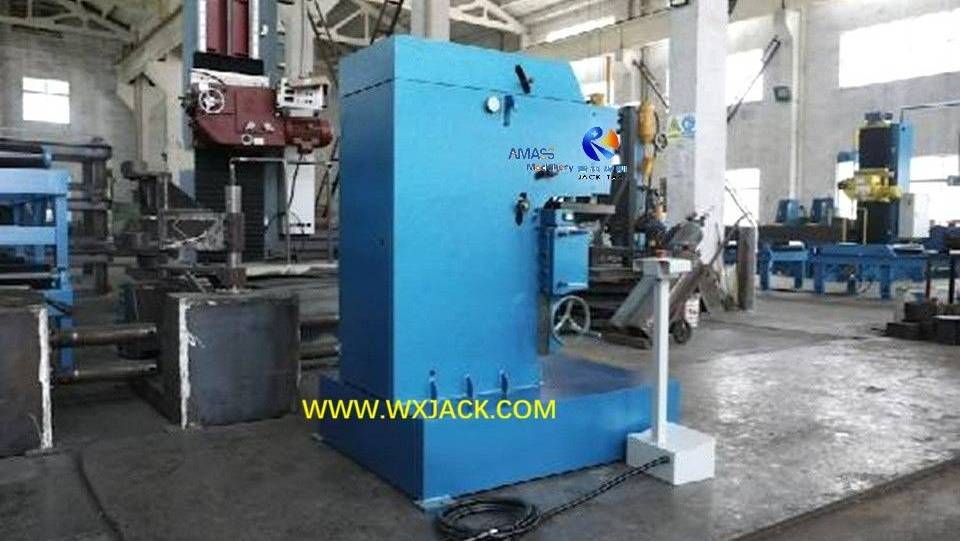

Статический полный угол обзора на зубофрезерном станке Wuxi JACK GD20

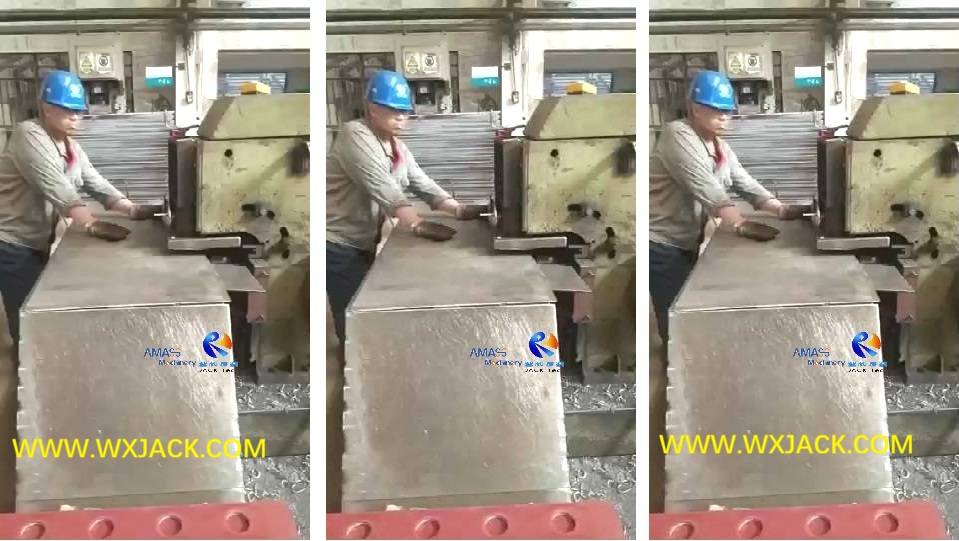

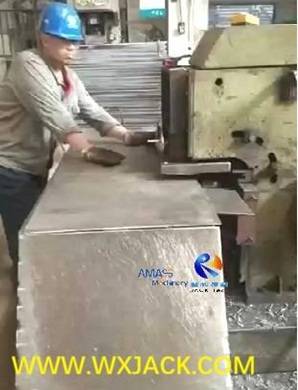

Оператор работает на множестве Wuxi JACK GD20 Зубофрезерный станок для снятия фаски с малых пластин

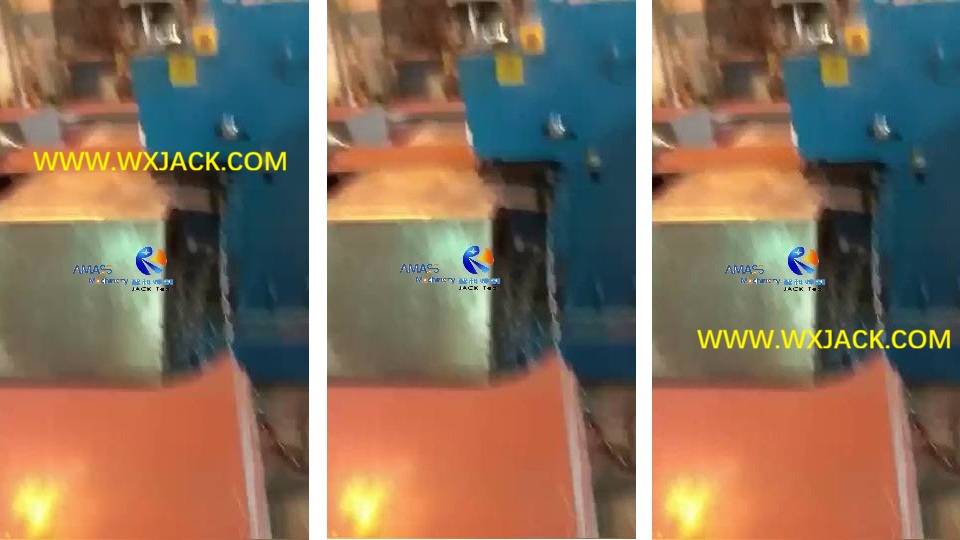

Wuxi JACK GD20 Оборудование для фрезерования кромок малых пластин выполняет высокоскоростное снятие фасок на небольших заготовках

Е. Общее введение и технический вид на зубофрезерных ножницах Wuxi JACK:

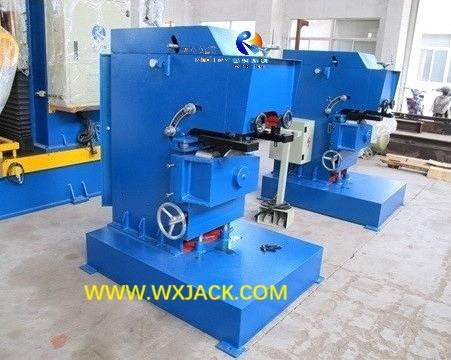

Слайды 1: Технические подробности Wuxi JACK GD20 Hobbing Cutter Оборудование для фрезерования кромок малых листов доставлено заказчику:

Эта страница слайдов включена превосходная способность скашивания станка для снятия фаски с малых пластин Wuxi JACK Hobbing Cutter:

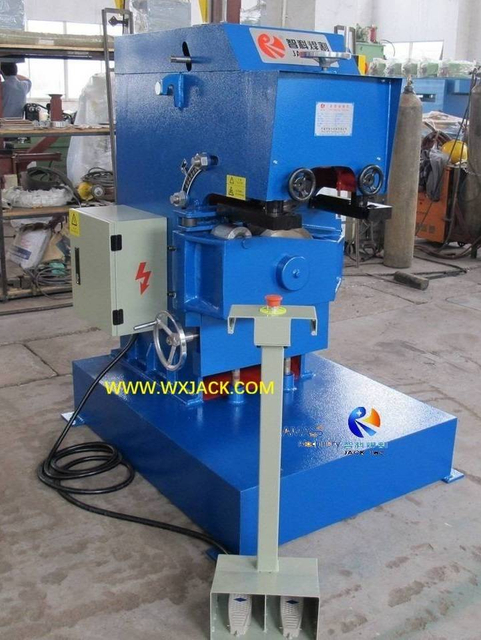

1. Одна стандартная модель GD20 для всех зубофрезерных ножниц:

1) Компания Wuxi JACK производит одну модель зубофрезерных ножниц: GD20;

2) Это связано с компактными размерами основной рамы: длина 1240 мм, ширина 940 мм, высота 1500 мм, что удобно при транспортировке, установке и перемещении;


2. Материалы металлической пластины заготовки для оборудования для фрезерования кромок малых пластин GD20:

1) Используя высокопрочную фрезу, зубофрезерный станок GD20 можно использовать для обработки всех видов металлических пластин:
2) предел прочности при растяжении от 400 δb Н/мм2 для углеродистой стали до 600 δb Н/мм2 для 16Mn;


3. Технические характеристики готовой скашивания кромок на станке для скашивания кромок GD20:

1) Угол нарезки колеблется от 25° до 55°;
2) Максимум.толщина металлические пластины рабочих органов 40 мм;


4. Запуск зубофрезерно-фрезерных ножниц GD20:

1) Рабочая скорость скашивания пластин 3400 мм/мин.;

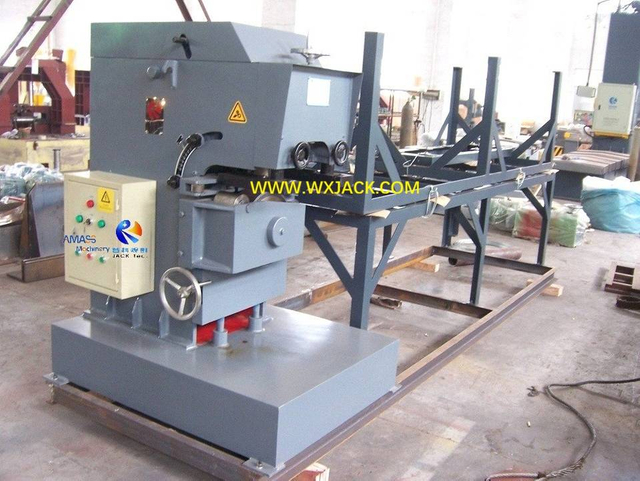

2) Как показано на левое фото страницы Слайдов, есть группа опорных стоек, для надежного удержания металлических пластин и плавной подачи во время работы станка для снятия фаски с малых пластин.

Слайды 2: Удобное управление и точное управление станка для снятия фаски с малых пластин Wuxi JACK Hobbing Cutter:

Эта страница слайдов включена удобное управление и точность Wuxi JACK Hobbing Cutter Оборудование для фрезерования кромок пластин малого диаметра:

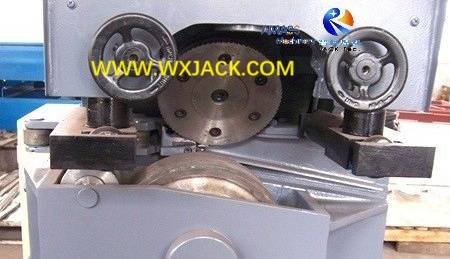

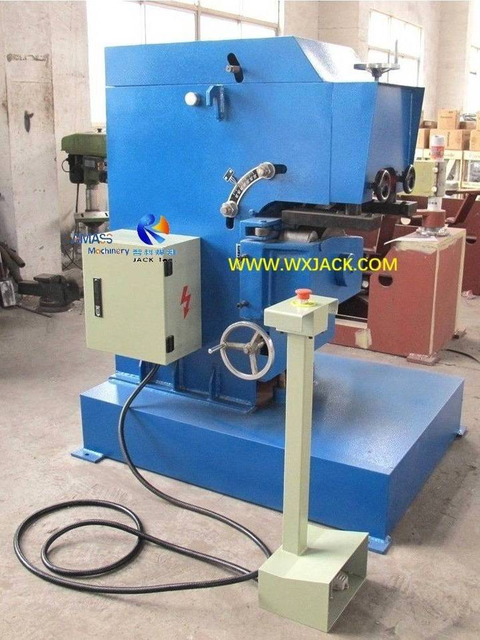

1. Фотография слева: Принцип работы зубофрезерного станка GD20:

1) Рабочая зона находится в середине основной рамы зубофрезерного станка для снятия фаски с малых пластин GD20;

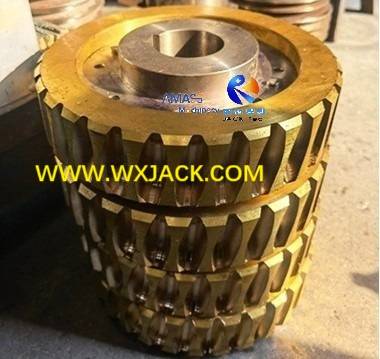

2) Фреза большого диаметра с зубчатыми венцами устанавливается в верхнем среднем положении рабочей зоны зубофрезерной фрезы;
3) Операция скашивания: Во время работы оборудования для фрезерования кромок малых пластин эта фреза вращается с высокой скоростью вращения, выполняя фрезерование кромок на кромках малых пластин;
4) Подача вперед обработка металлических пластин заготовки через зубофрезерно-ножильный станок осуществляется с помощью части большего ролика внизу, который своим вращением направляет металлические пластины вперед с рабочей скоростью скашивания кромок;



2. Среднее фото: Удобная и точная работа зубофрезерного станка GD20 для снятия фаски с малых пластин:

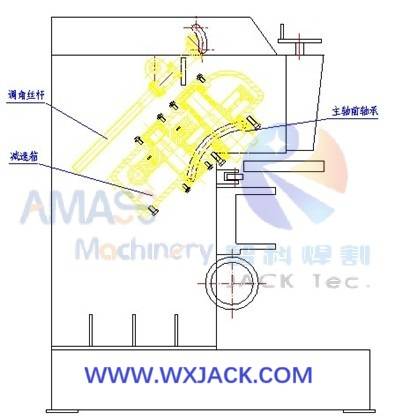

1) Регулировка угла фрезерования и индикация: Это регулируется с помощью поворотного стержня, который установлен на стеновой доске фрезы и интуитивно указан на угловой линейке, которая собрана на боковой стороне стеновой доски;
2) Адаптация к толщине металлической пластины: По обеим сторонам рабочей зоны зубофрезерного станка установлены маховики для регулировки вертикального положения фрезы в зависимости от толщины металлической пластины заготовки, обрабатываемой в данный момент на станке для снятия фаски с зубофрезерного станка;

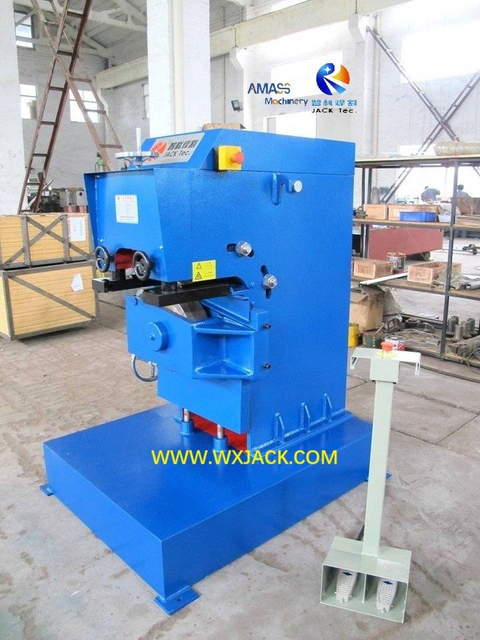

3) Ножной педальный переключатель оснащен оборудованием для фрезерования кромок малых пластин GD20, которое не только помогает оператору менять свое рабочее положение, но и освобождает обе руки оператора для удобства выполнения альтернативных рабочих операций;



3. Правильная фотография: Готовая стальная пластина заготовки со скошенной кромкой, изготовленная на зубофрезерно-фрезерном станке Wuxi JACK GD20.

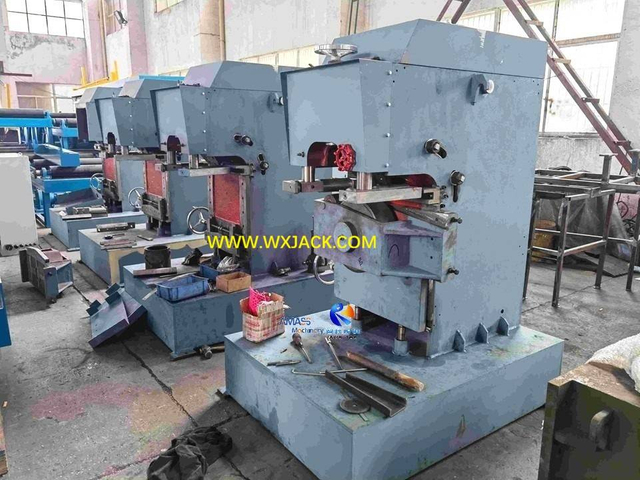

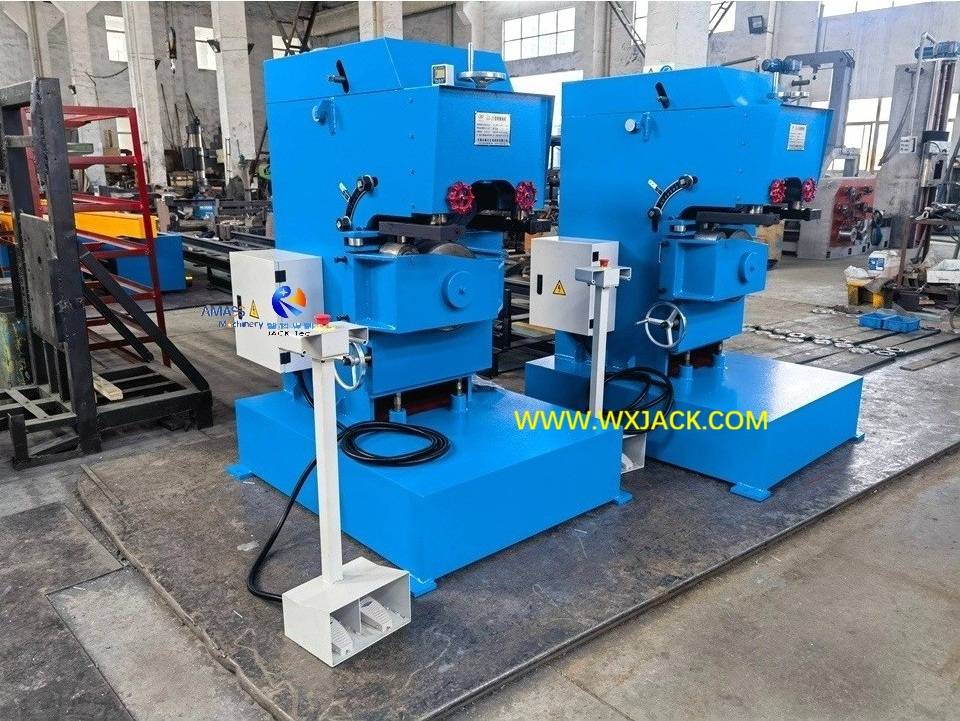

Слайды 3 и 4: Централизованное отображение бизнес-кейсов станка для снятия фаски с малых пластин Wuxi JACK Hobbing Cutter:

Эти 2 страницы слайдов включены интегрированная презентация зубофрезерных ножниц Wuxi JACK:


1) Зубофрезерная фреза GD20 Оборудование для фрезерования кромок пластин является основным продуктом Wuxi JACK;
2) За последнее десятилетие мы поставили большое количество зубофрезерных ножниц GD20 китайским и зарубежным клиентам.
