Машина для стыковой сварки стальных пластин Wuxi JACK, обеспечивающая наиболее надежное соединение листового металла!

Панель навигации на «Аппарат для стыковой сварки стальных пластин»

Использование и огромная ценность машины для стыковой сварки стальных пластин

A. Что может сделать для клиентов машина для стыковой сварки стальных пластин:


1) Другие имена включают Машина для плоской стыковой сварки и машина для плоской стыковой сварки пластин предназначены для выполнения плоского стыкового соединения двух кусков стальных пластин с помощью дуговой сварки под флюсом SAW, чтобы можно было получить кусок более длинной и большей стальной пластины;

2) Кусок более длинной стальной пластины, состоящий из 2 частей более коротких стальных пластин, доставленный от машины для стыковой сварки стальных пластин Wuxi JACK MP20: (Рисунок 1)

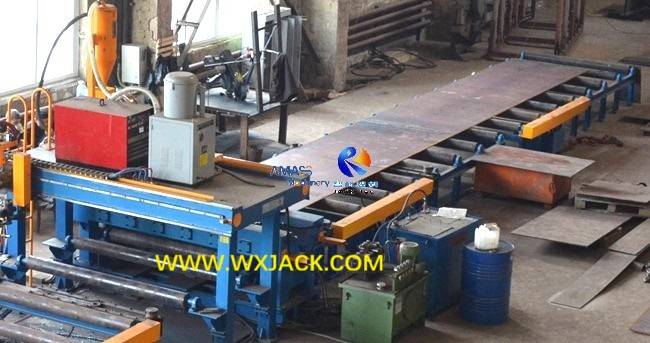

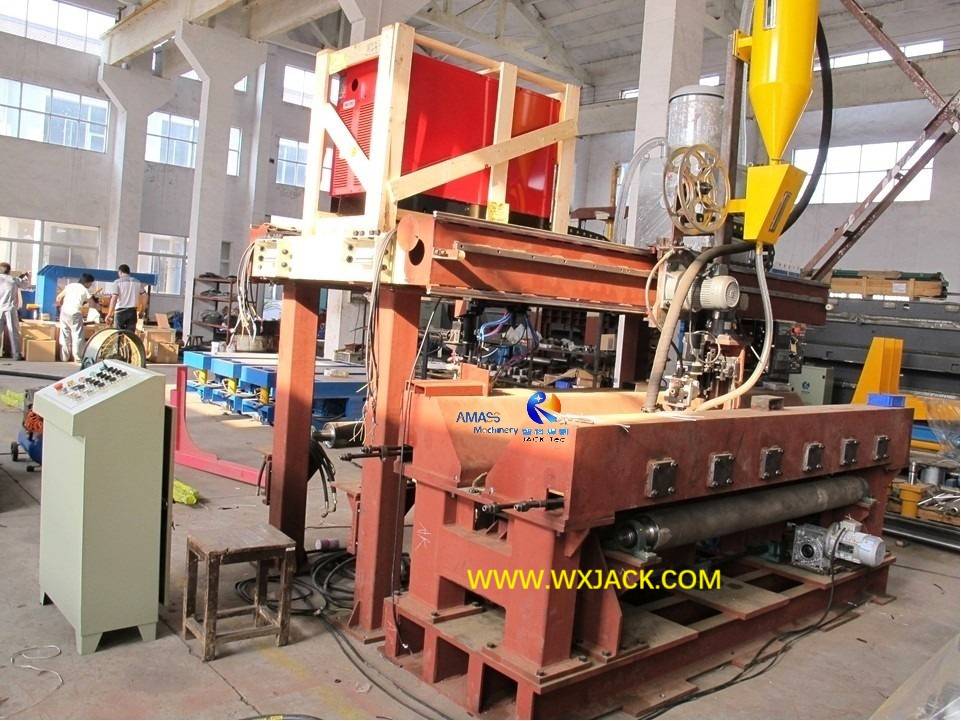

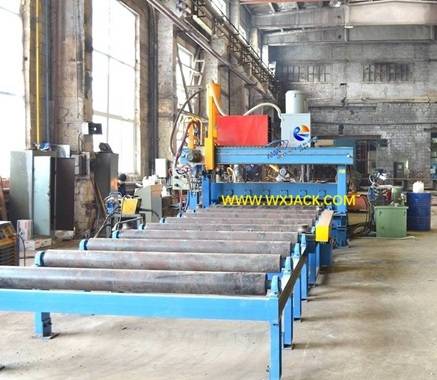

Рис.1 Машина для стыковой сварки пластин 1



B. Огромные преимущества машины для стыковой сварки стальных пластин Wuxi JACK:



1. Улучшение процесса соединения пластин с помощью машины для плоско-стыковой сварки Wuxi JACK:

1) Упрощает технология процесса соединения стальных листов;
2) Сокращает время цикла на 50%. по соединению стальных пластин;
3) Освободите операторов от опасных и тяжелых работ из стальных пластин, переворачивающихся на 180°;
4) Сократить количество операторов от 2 человек до 1 человека;



2. Оригинальный способ соединения листов без использования аппарата для плоско-стыковой сварки:

Без машины для стыковой сварки плоской пластины соединение любых двух частей стальной пластины включает следующие шаги:
1) Сначала выполните сварку SAW. с одной стороны 2 куска стальной пластины;
2) Переворот на 180° полуобработанной соединительной пластины: Это трудоемкий этап, сопряженный с потенциальным риском для безопасности и требующий совместной работы двух операторов;
3) Выполните сварку SAW на противоположных сторонах. из 2-х кусков стальной пластины;
4) Внедрение строжки угольной дугой на готовой соединительной стальной пластине;



3. Улучшенная операция соединения листов с помощью машины для стыковой сварки стальных пластин:

Теперь, благодаря мощной и эффективной работе машины для стыковой сварки пластин,
1) Одноразовое прохождение: Два куска стальной пластины можно скосить и соединить, пройдя через оборудование для плоской стыковой сварки, без необходимости переворачивания на 180°;
2) Только одна сторона сварки SAW необходимо;
3) Только 1 оператор необходим для завершения всей операции;
4) Время цикла составляет всего 50% от первоначального.,
Обеспечение стабильного и контролируемого качества шва при помощи машины для стыковой сварки стальных пластин;

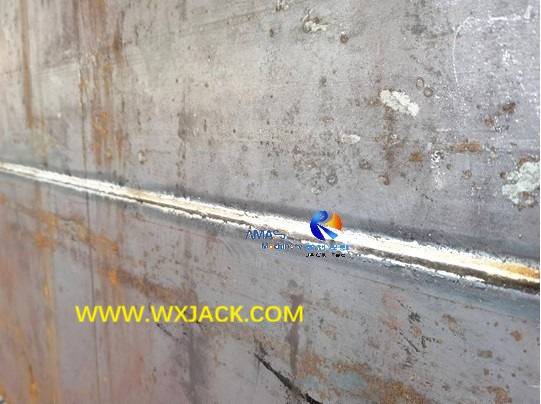

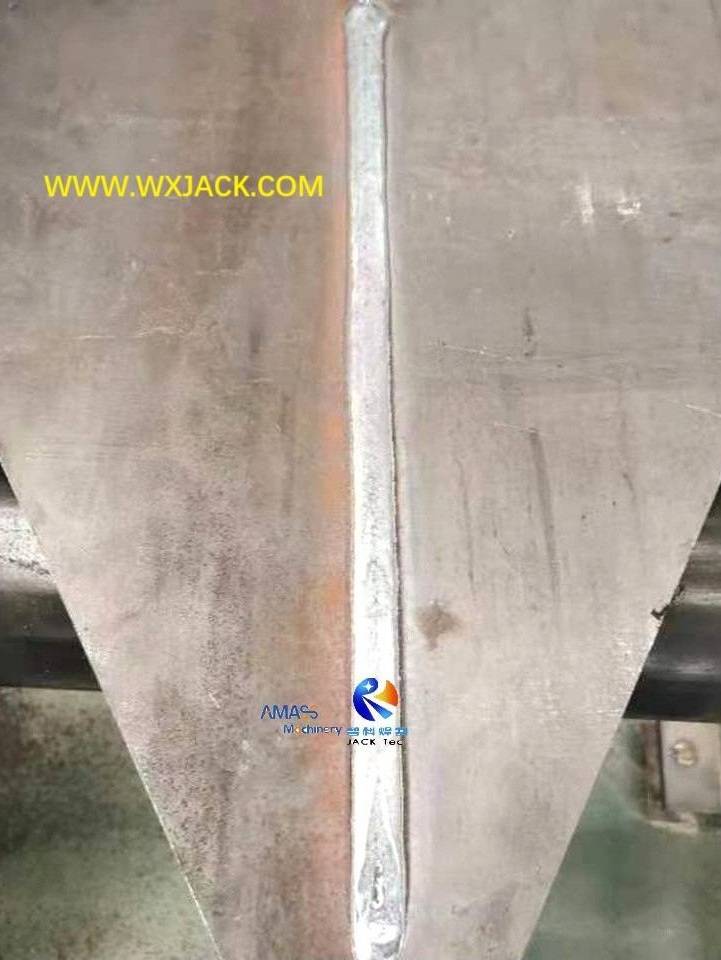

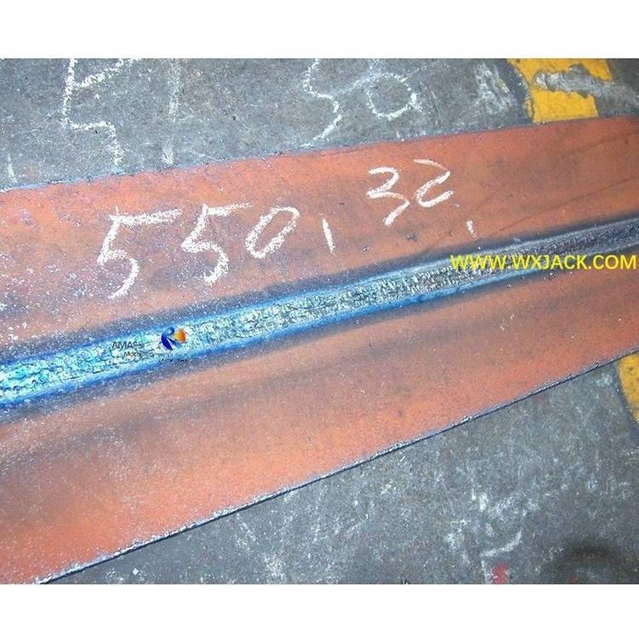

4. Сварной шов на готовой соединительной пластине машины для стыковой сварки стальных пластин серии Wuxi JACK MP: (Рис.2)

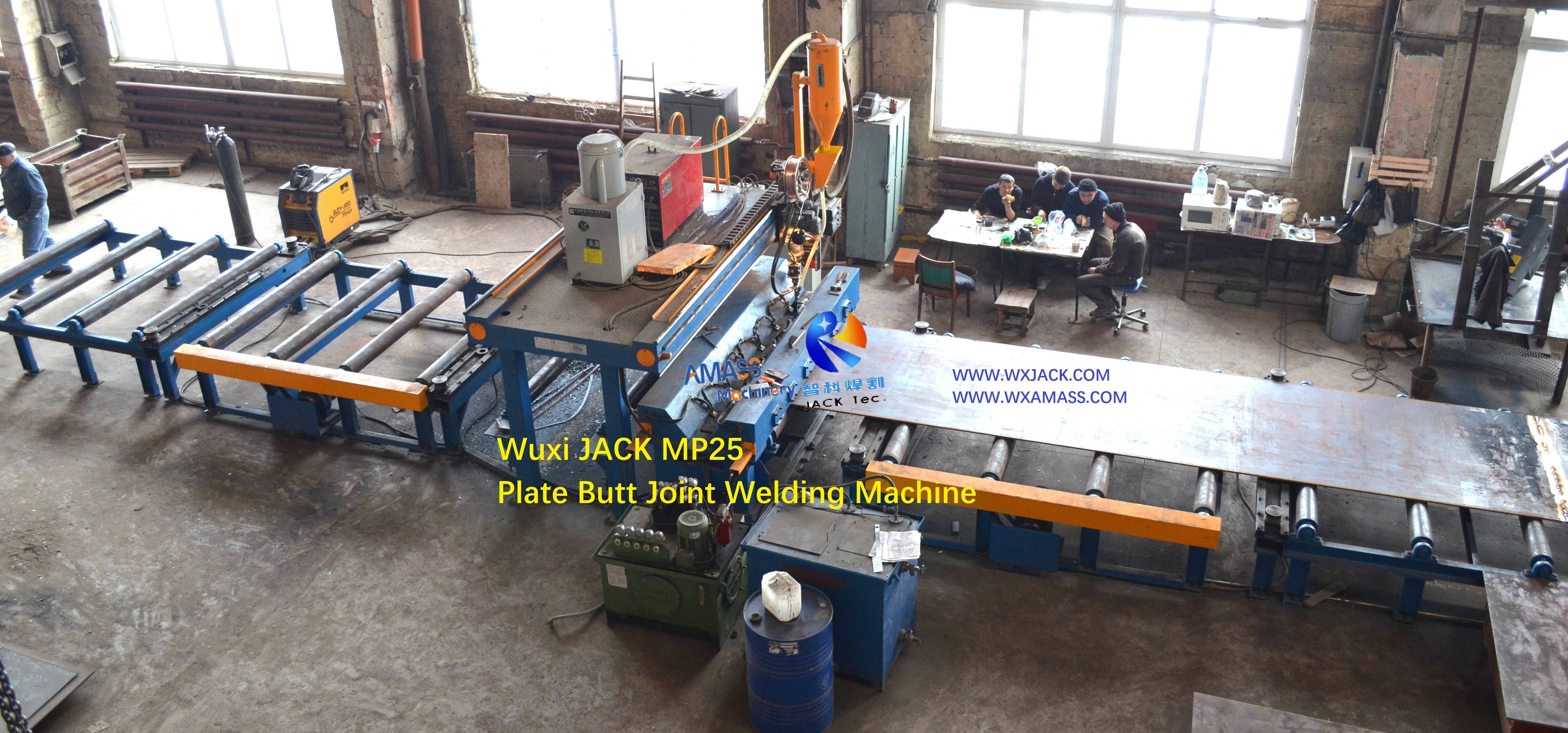

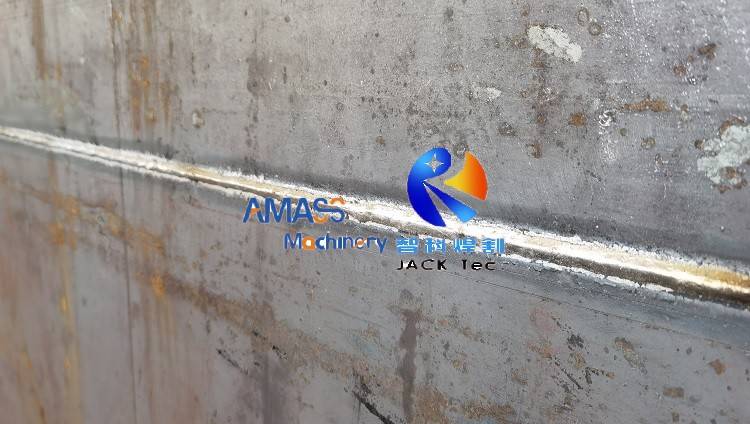

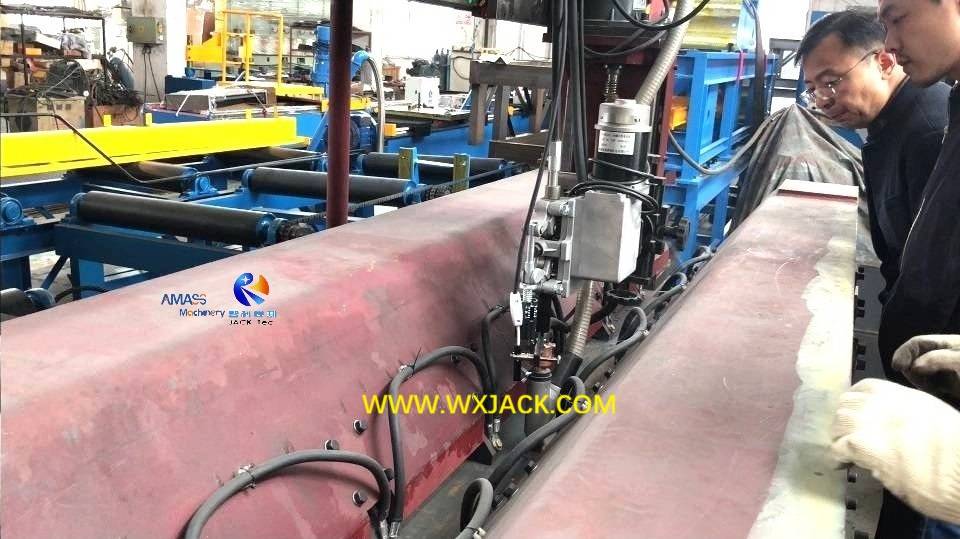

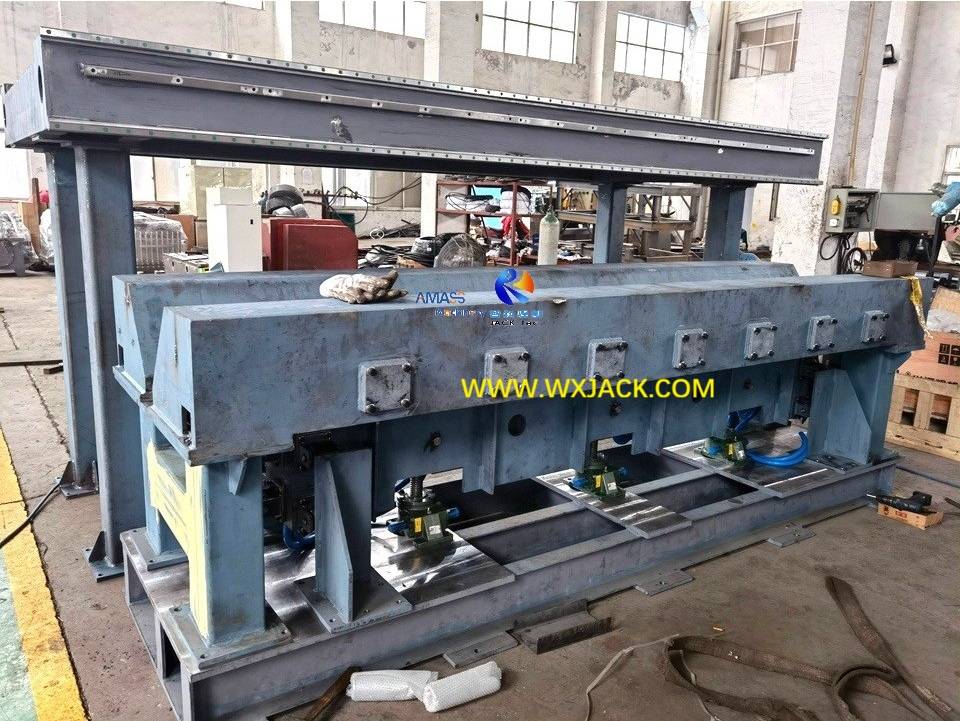

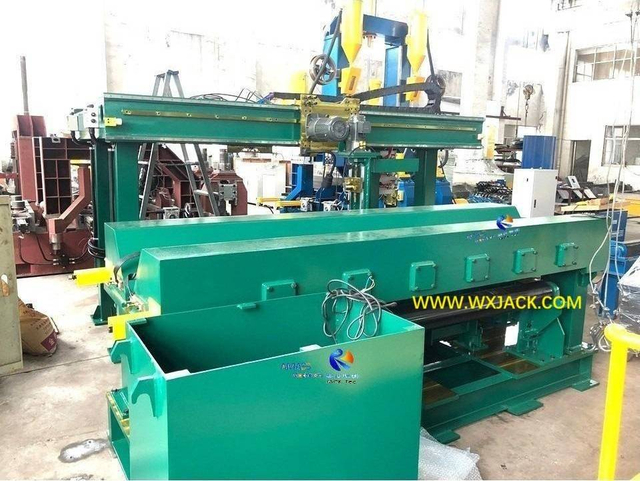

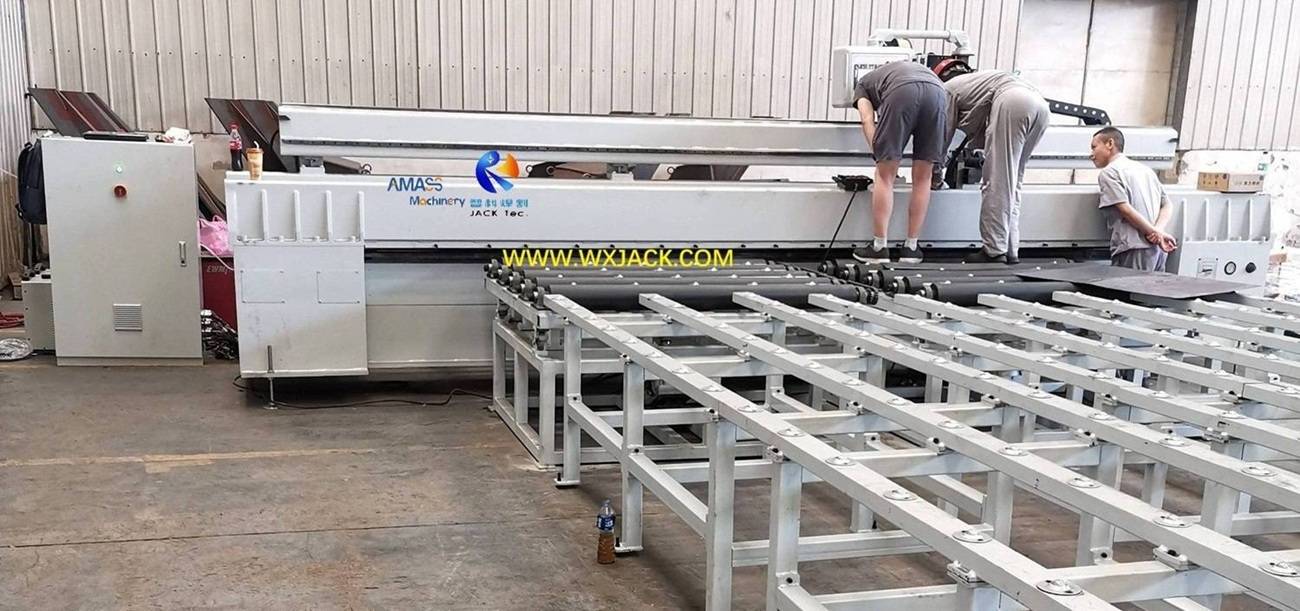

Рис. 2. Машина для плоско-стыковой сварки 22

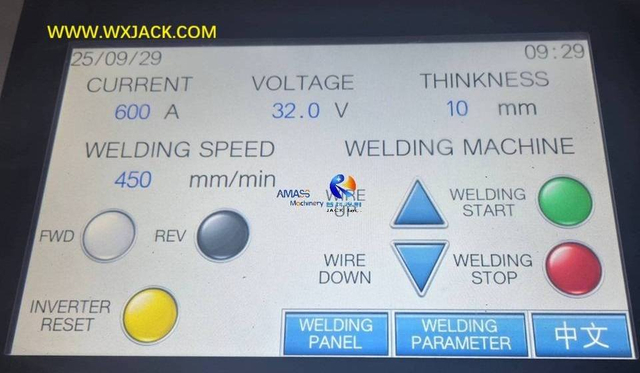

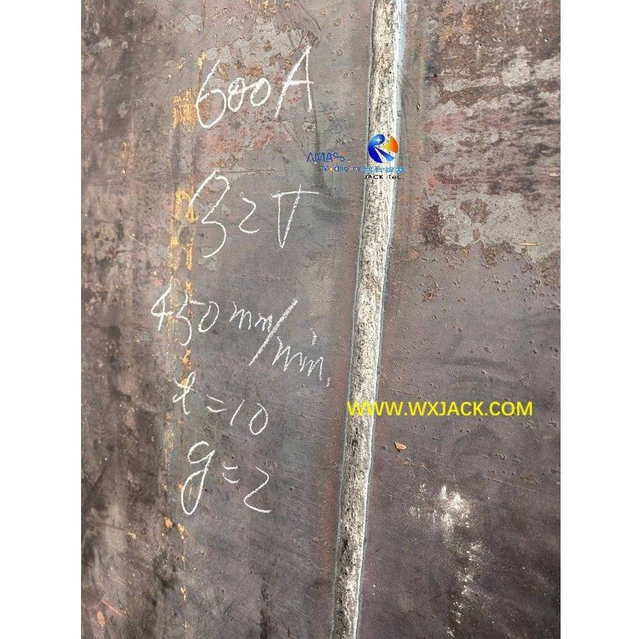

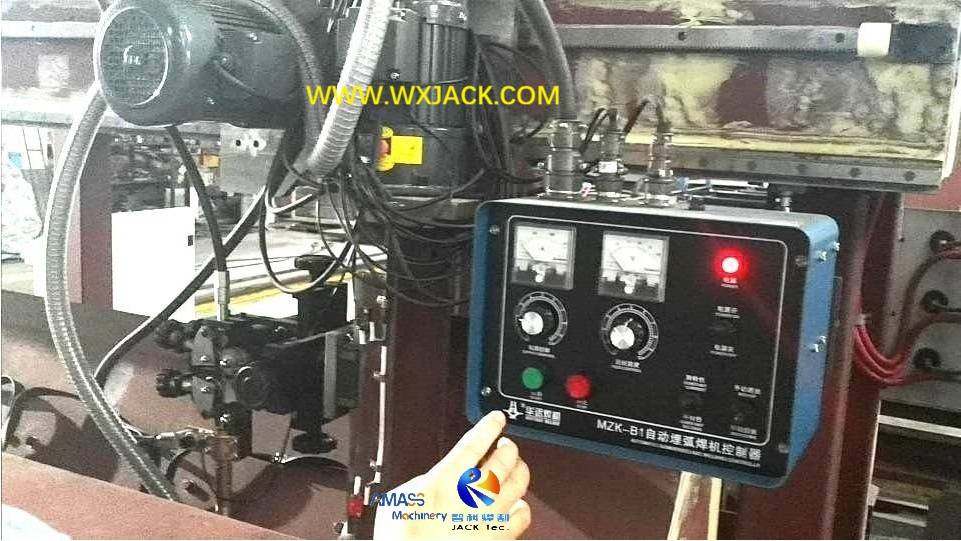

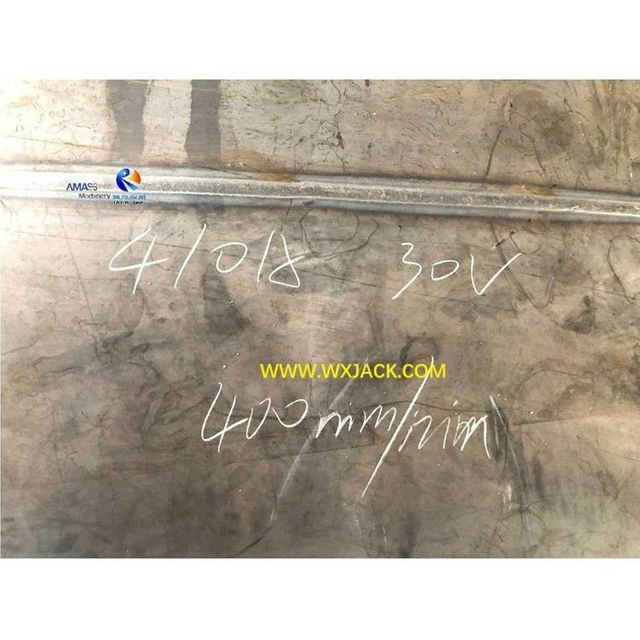

5) Подтвержденные параметры управления сварочным процессом (сварочный ток/напряжение/скорость) и готовый шов, полученные от машины для стыковой сварки плоской пластиной Wuxi JACK: (Рис.3)

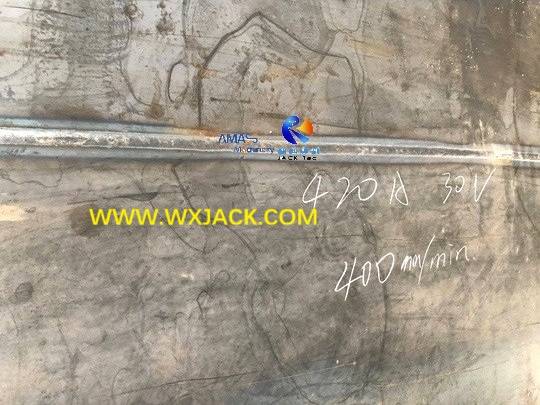

Рис.3 Машина для стыковой сварки пластин 54-IMG_6783




C. Техническое передовое преимущество машины для стыковой сварки стальных пластин Wuxi JACK:

1. Технические ноу-хау: Одной из основных технологий, применяемых в машине для стыковой сварки стальных листов Wuxi JACK, является «Расплавление', что подразумевает 'Формирование односторонней сварки и двусторонней сварки швов.';
2. Это патентная технология Wuxi JACK, аккредитованная в 2016 году., применяется в сварочном аппарате для стыковой сварки стальных пластин серии MP;
3. Подробное техническое введение информацию о методе «Melt-Thru» в аппарате для плоской стыковой сварки стальных листов можно найти на странице продукта »Сварочный аппарат для плоской стыковой сварки';

Технология проплавления, применяемая в машине для плоской стыковой сварки стальных листов Wuxi JACK: (Рис.4)

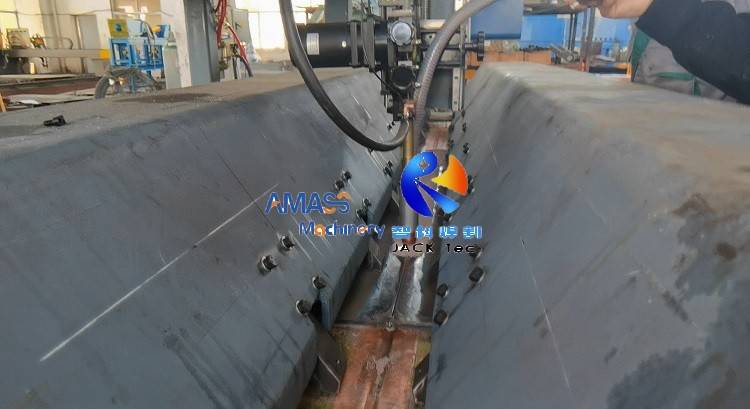

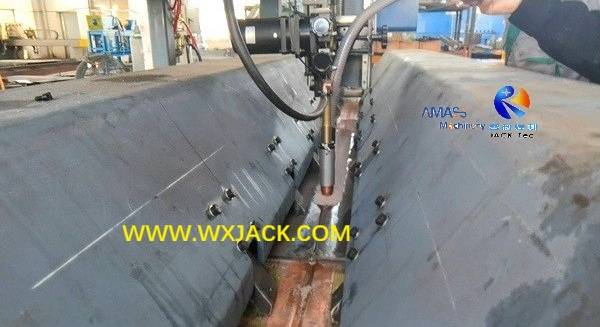

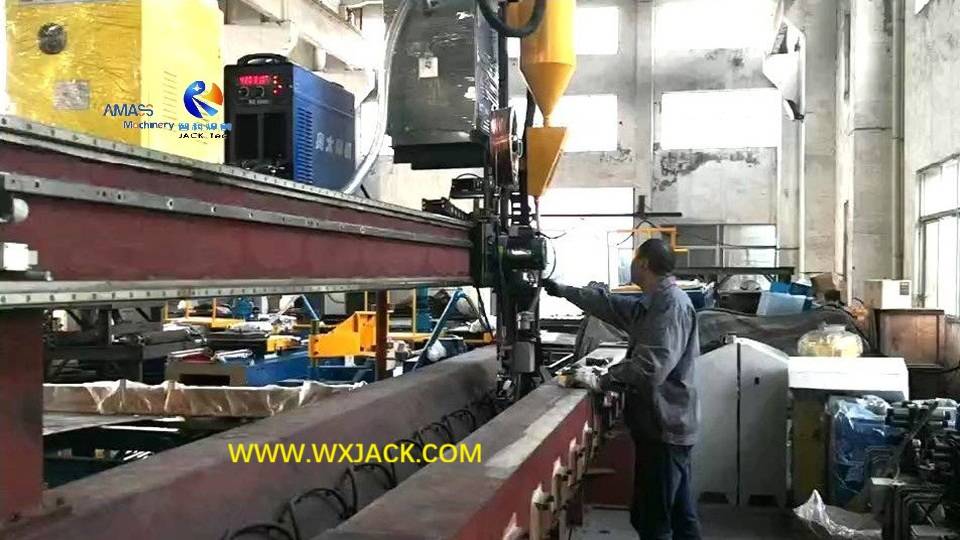

Рис. 4. Машина для плоской стыковой сварки 7



4. Краткое описание этого рекомендуемого продукта демонстрируется на слайдах отчета »Мощный аппарат для стыковой сварки стальных пластин Wuxi JACK'.








Широкий выбор моделей машин для стыковой сварки стальных пластин Wuxi JACK

Основные функциональные блоки машины для стыковой сварки стальных пластин Wuxi JACK

1 Plate Butt Joint Welding Machine 66
2 Flat Butt Welding Machine 65- IMG_20210405_120345

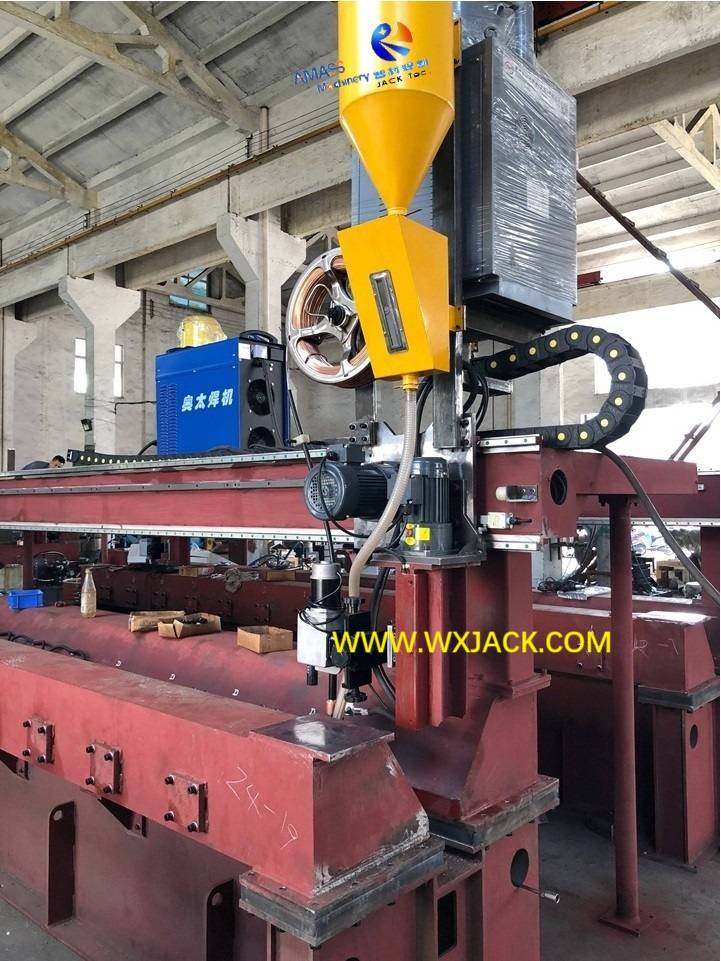

3 Flat Butt Welder 51- IMG_5978
4 Plate Butt Joint Machine 32
5 Plate Joint Welding Machine 61- IMG_8195
6 Plate Butt Joint Welding Machine 59- IMG_7985
7 Flat Butt Welding Machine 37
8 Plate Butt Joint Welding Machine 16

Основные компоненты машины для стыковой сварки стальных пластин

Подробнее >>

Пролистываемые слева фотографии: Рабочие ячейки/элементы/готовые детали, доставленные с машины для стыковой сварки Wuxi JACK

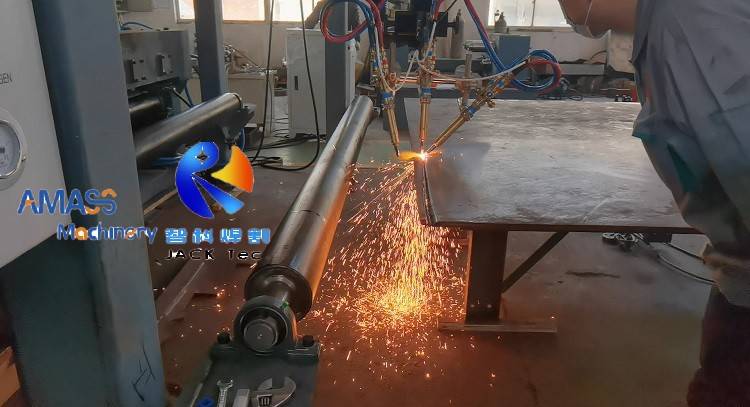

1. Изготовление сварочной канавки на машине для стыковой сварки плоской пластины:

1) Необходимость: Для стальных листов толщиной более 15 мм перед сваркой соединений необходимо сделать на их краях сварочные канавки, чтобы добиться идеального эффекта соединения;

2) Это можно сделать с системой тройной газовой резки, установленной на входной стороне портальной балки станка для стыкового соединения стальных листов;

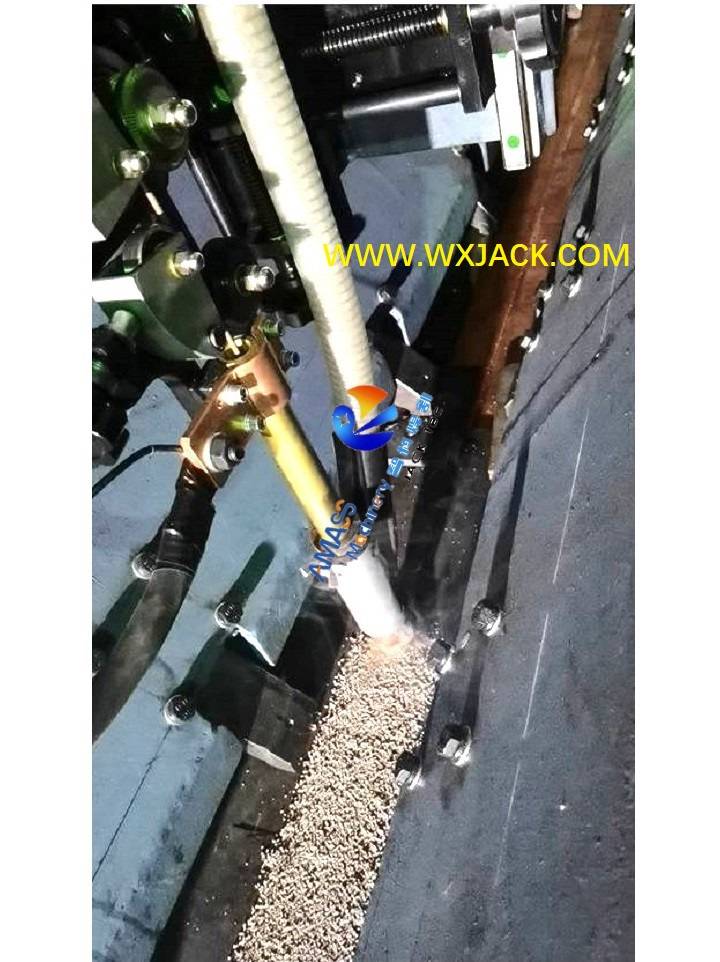

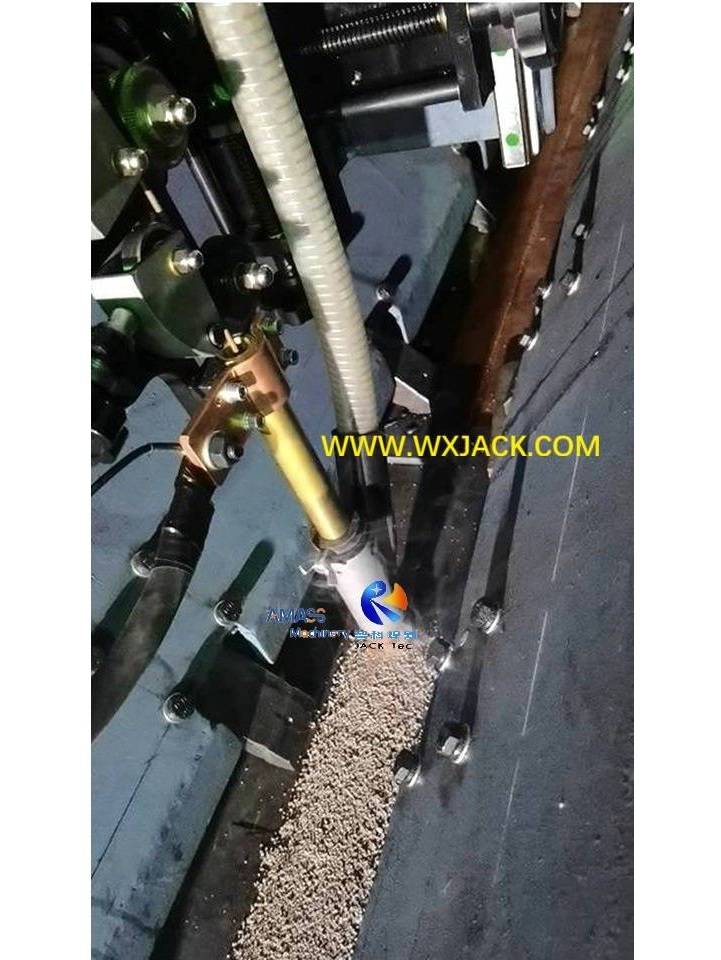

2. Критически важный: узел сварки проплавлением в машине для стыкового соединения листовой стали:

1) Важность: Это центральный рабочий элемент машины для стыковой сварки стальных пластин, обеспечивающий превосходное качество одностороннего соединения листов;
2) Режимы сварки: В зависимости от толщины стальных пластин для соединения это может быть либо сварка под флюсом SAW с большим током, либо CO с меньшим током.2 сварка в защитных газах;



3. Дополнительные функциональные узлы в машине для стыковки листовой стали:

1) К ним относятся все вспомогательные функциональные ячейки, которыми оснащена машина для стыковой сварки пластин:
2) Такие как: Источник сварочного тока/гидравлическая система для зажима стальных пластин/резервуар для рециркуляции и заправки охлаждающей воды/система рециркуляции сварочного флюса SAW и т. д.



Рабочие видео машины для стыковой сварки стальных пластин Wuxi JACK

Ниже представлены 6 рабочих видеороликов об аппарате для стыковой сварки стальных пластин серии Wuxi JACK MP.Больше видео об этом аппарате для плоской стыковой сварки можно посмотреть на тематической странице »Видео по эксплуатации машины для стыковой сварки пластин'.



Тройная газовая резка в Уси ДЖЕК МП20 Машина для стыковой сварки стальных пластин, для Изготовление V-образных канавок под углом 45° на стальных пластинах

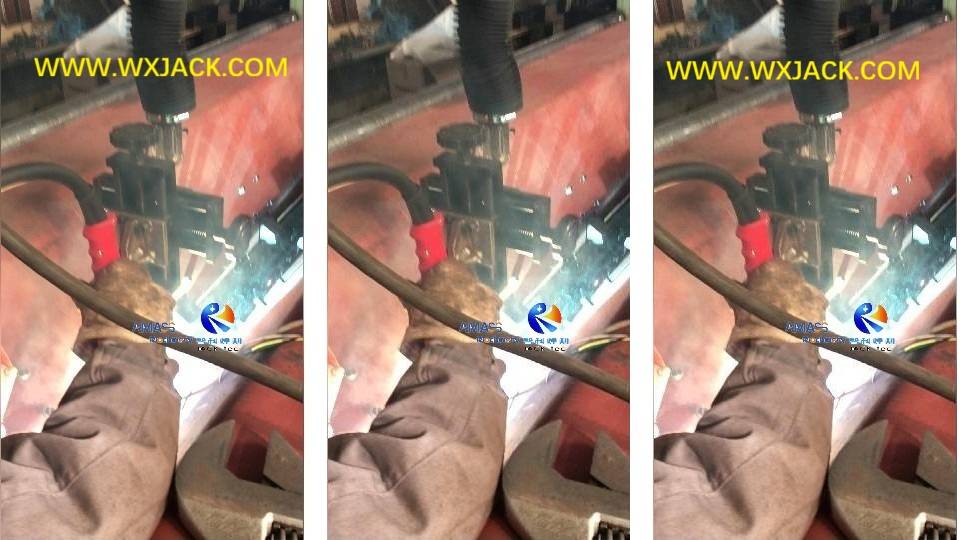

Патентная технология Wuxi JACK Дуговая сварка под флюсом для стыкового соединения толстых листов в МП25 Сварочный аппарат для плоской стыковой сварки

Манипулирование Дуговая сварка под флюсом с помощью консоли управления сварочным источником питания SAW в Уси JACK Exported МП30 Машина для стыкового соединения пластин

Расплавленный CO2 Сварка для стыкового соединения малой толщины стальные пластины в Уси JACK МП25 Сварочный аппарат для плоской стыковой сварки

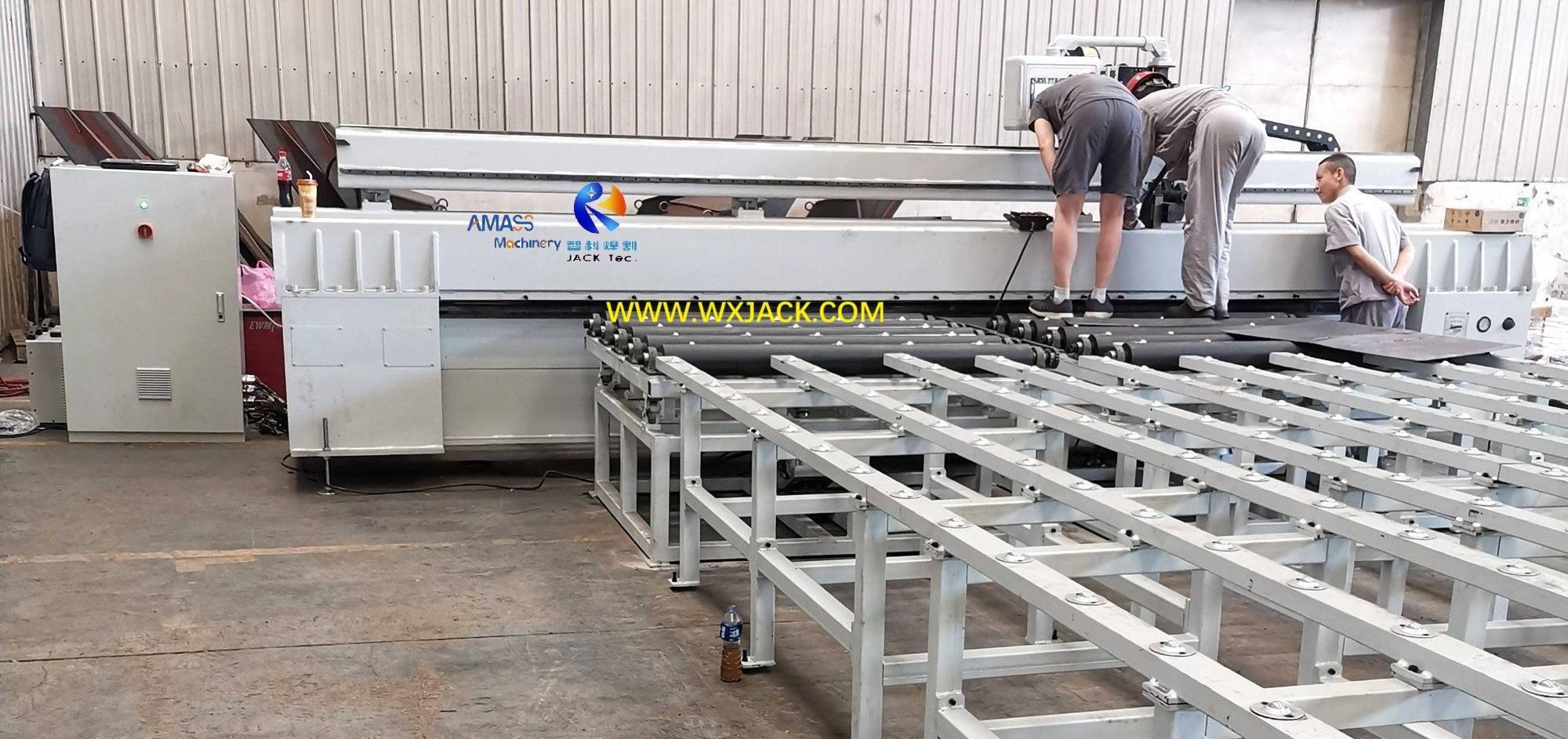

Заводская приемка на Уси ДЖЕК MP30 экспортировано Аппарат для плоско-стыковой сварки, его Газовая резка пазов функция

Ввод в эксплуатацию завода на Уси ДЖЕК MP50 экспортировано Машина для стыковой сварки стальных пластин, на Дуговая сварка под флюсом с использованием человеко-машинного интерфейса и консоли управления

Принцип работы машины для стыковой сварки стальных пластин Wuxi JACK

Запатентованная технология проплавления Wuxi JACK в машинах для плоско-стыковой сварки серии MP:

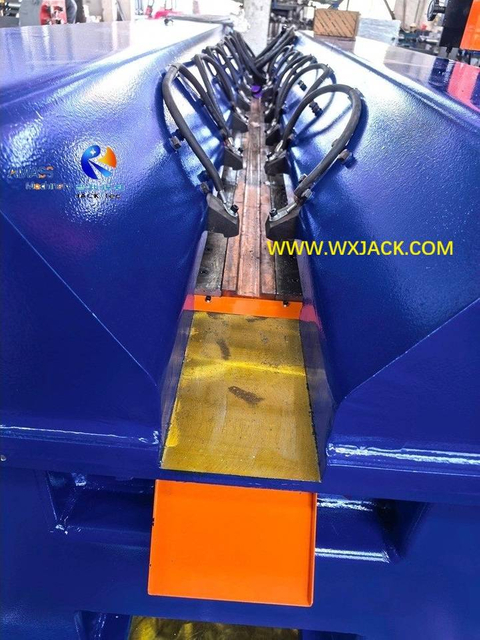

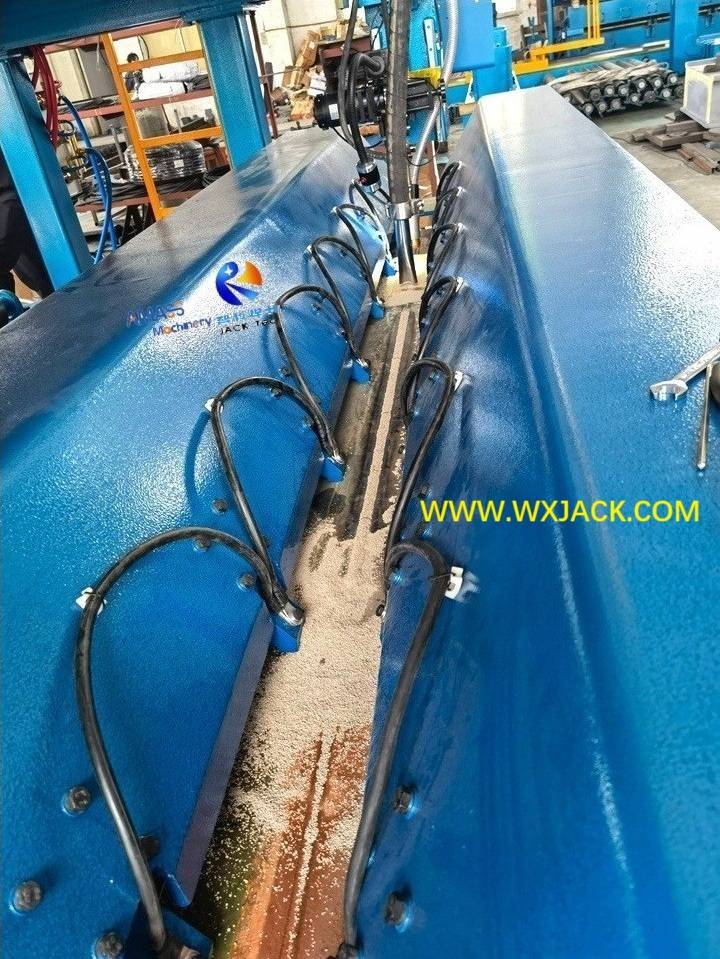

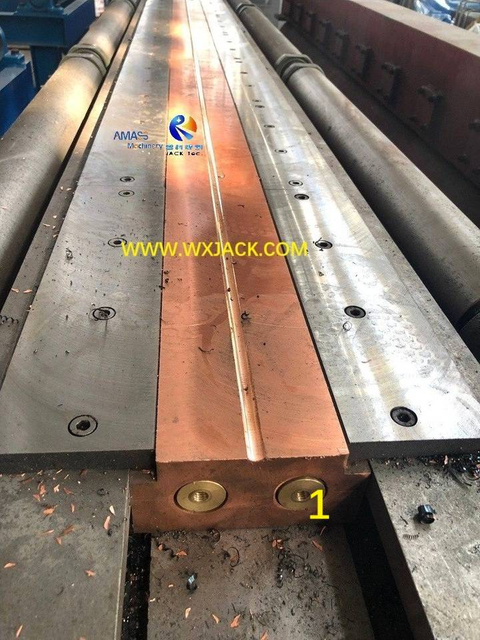

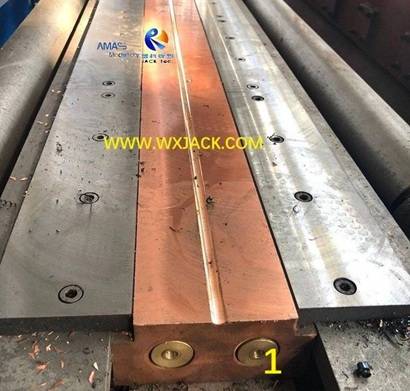

1. Медная блочная подушка в центральном сварочном блоке машины для стыкового соединения стальных пластин:

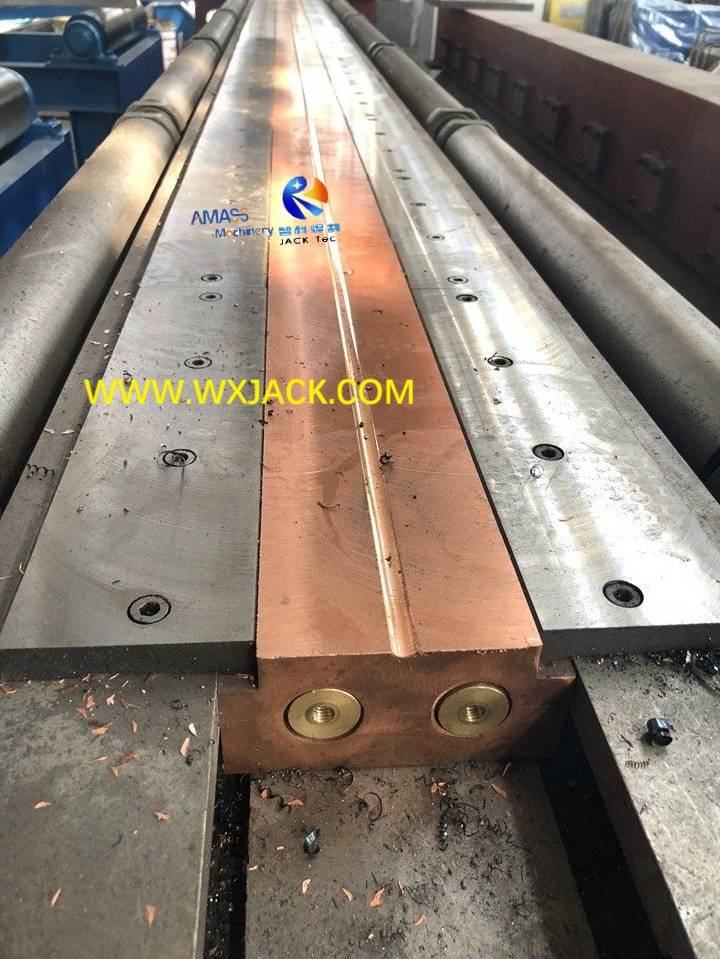

1) 1ул. Фото: Медь обладает хорошей теплопроводностью, что позволяет быстро рассеивать тепло, возникающее во время SAW;
2) Как показано на этой фотографии, на боковых сторонах медных площадок имеется два ряда сквозных отверстий;
3) Через эти сквозные отверстия водяные трубки проходят через внутреннюю сторону медных колодок, образуя замкнутый контур циркуляции;
4) Во время стыковой сварки расплавом в машине для стыковой сварки пластин проточная вода течет внутри водяных трубок, быстро отводя сварочное тепло;

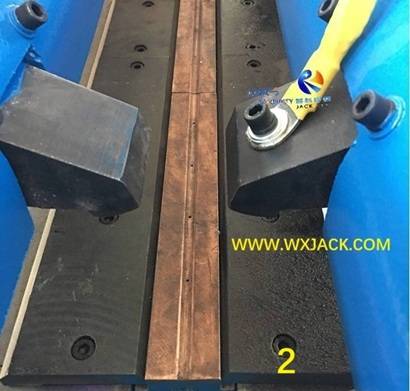

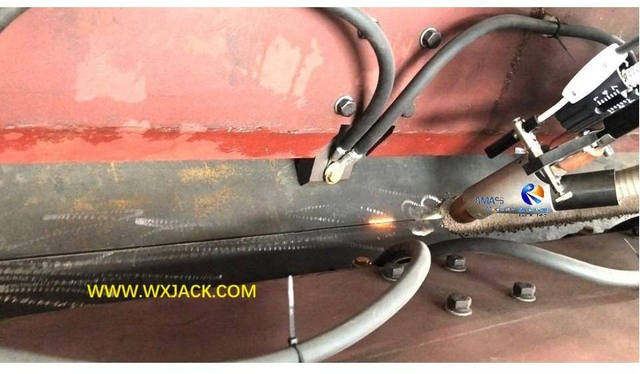

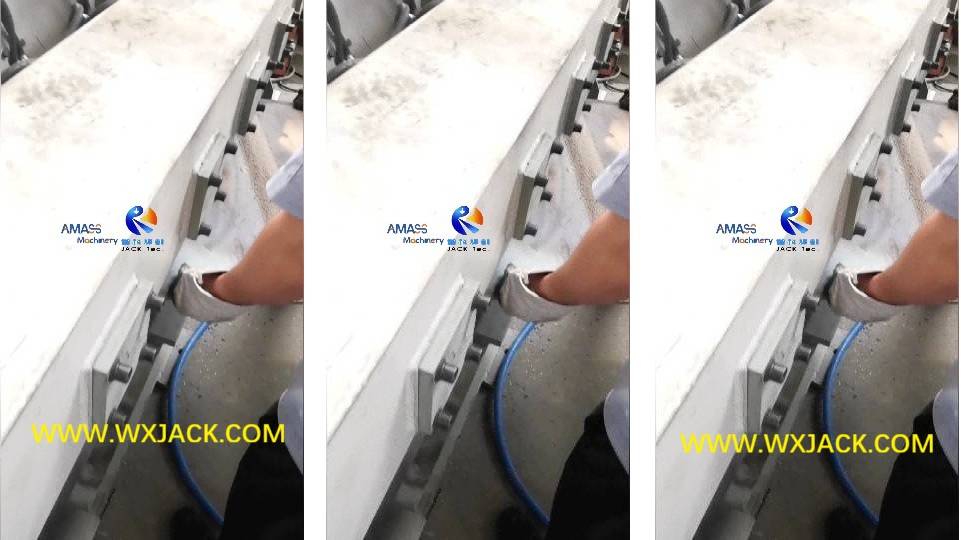

2. Зажимные блоки с гидравлическим приводом для надежного затягивания стальных пластин в машине для стыковой сварки:

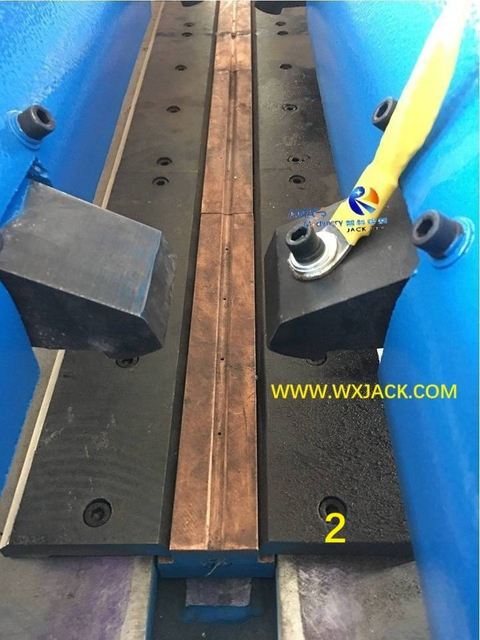

1) 2nd Фото: На этой фотографии показан следующий этап сборки узла сквозной сварки в машине для плоско-стыковой сварки стали:
2) Черный цветной блок прямо над медными накладками используется для плотного прижатия соединяемых стальных пластин в машинах для стыкового соединения пластин моделей MP;
3) На этих прижимных блоках собраны заземляющие кабели;

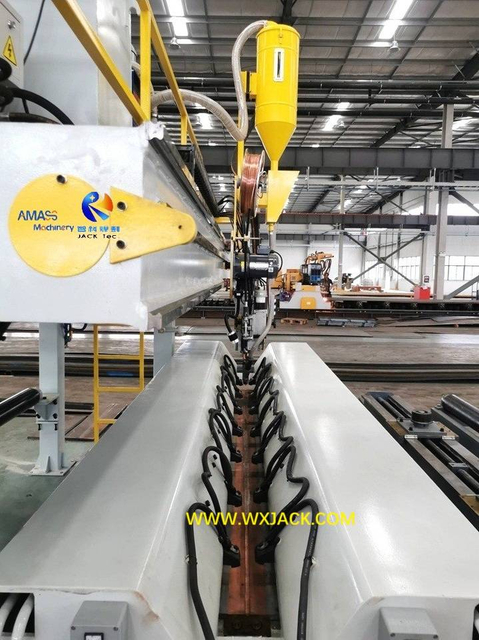

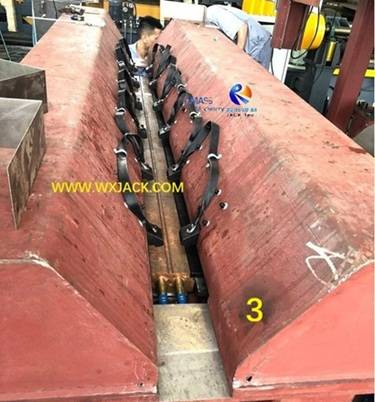

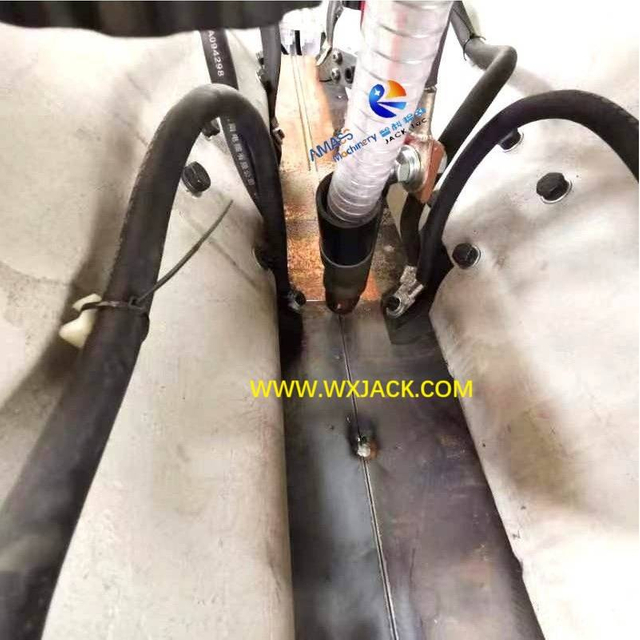

3. Общий вид узла сквозной сварки расплавом в сборе на машине для стыковой сварки стальных пластин Wuxi JACK:

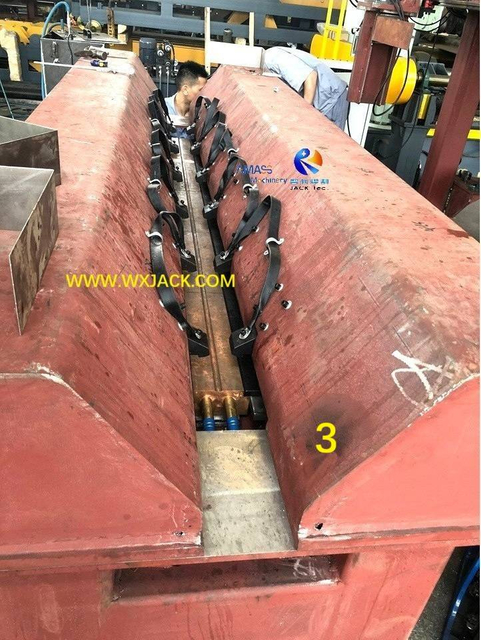

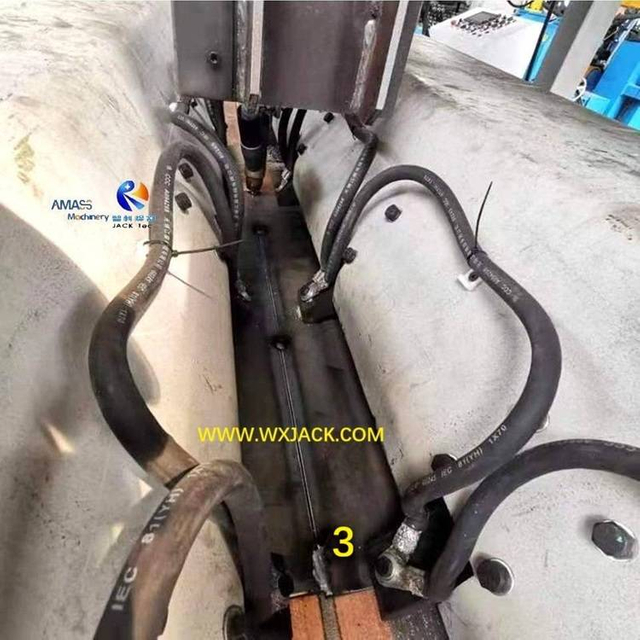

1) 3р-д Фото дает общий вид сварочного рабочего стола в машине для стыковой сварки;
2) Во время стыковой сварки в аппарате для плоской стыковой сварки две части стальных пластин будут располагаться здесь, а сварочная горелка перемещается прямо над швом соединения;
3) Плоский заземляющий кабель черного цвета имеет большую площадь контакта, чем обычный круглый кабель;

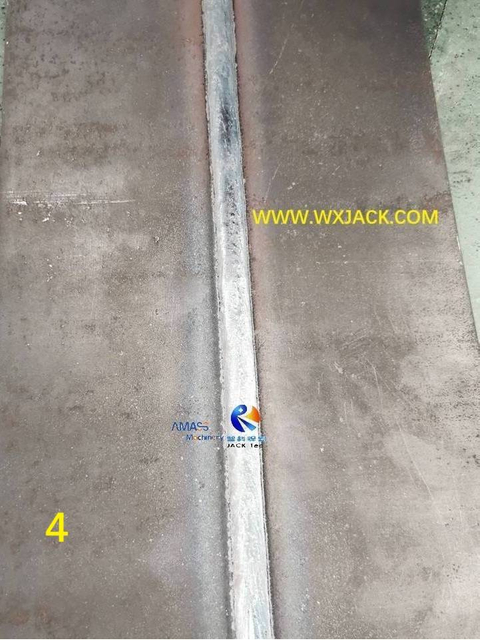

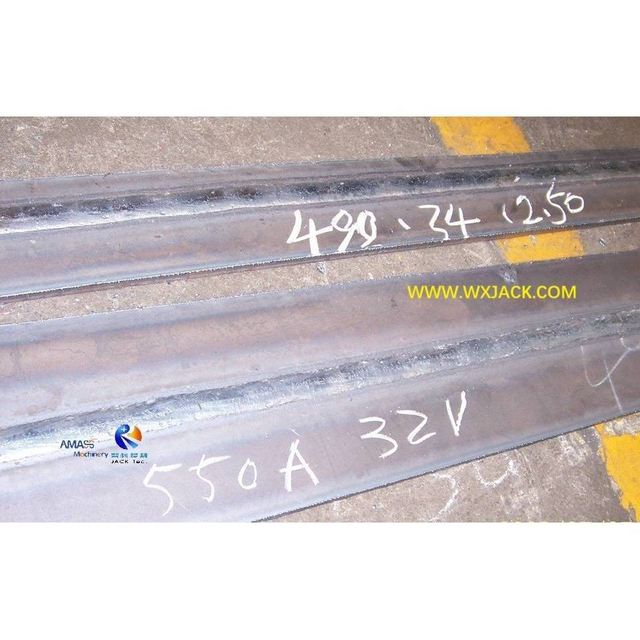

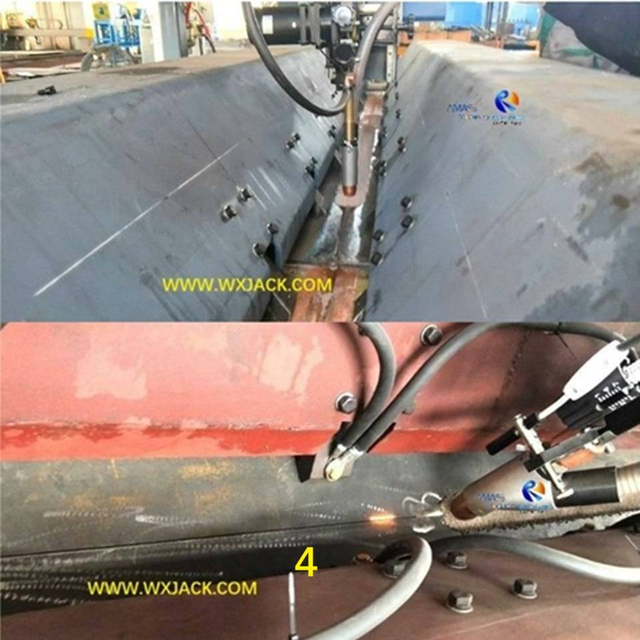

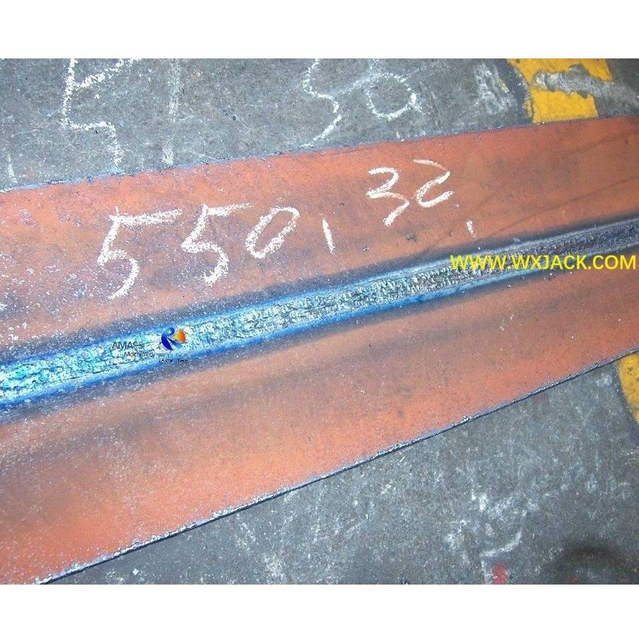

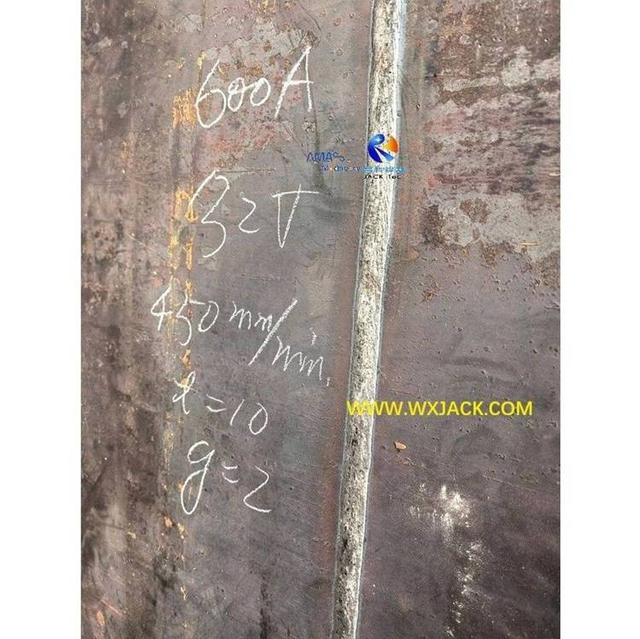

4. Готовая соединительная пластина и сварной шов от машины для стыкового соединения стальной пластины Wuxi JACK:

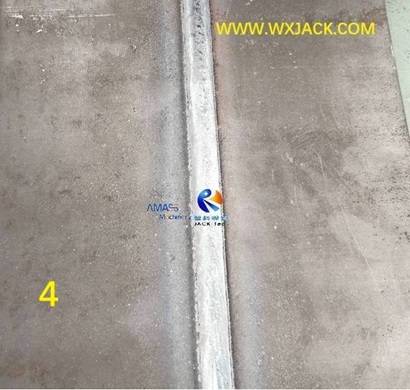

1) 4й Фото находится на куске готовой соединительной пластины и сварочного шва, полученного из расплава посредством дуговой сварки под флюсом, в машине для стыковой сварки пластин Wuxi JACK;
2) Больше информации на этом уникальном рабочем блоке Wuxi JACK, представленном в продукте Машина для стыковой сварки пластин SAW MP20 с водяным охлаждением.

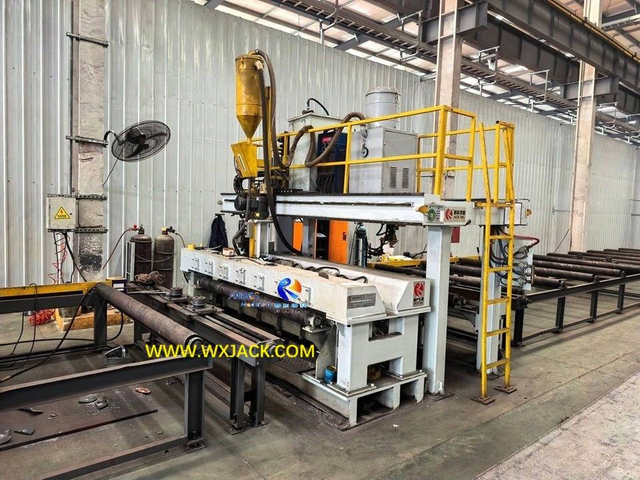

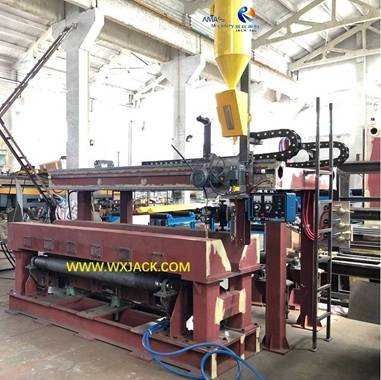

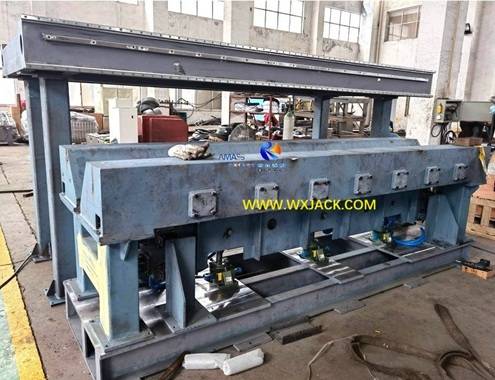

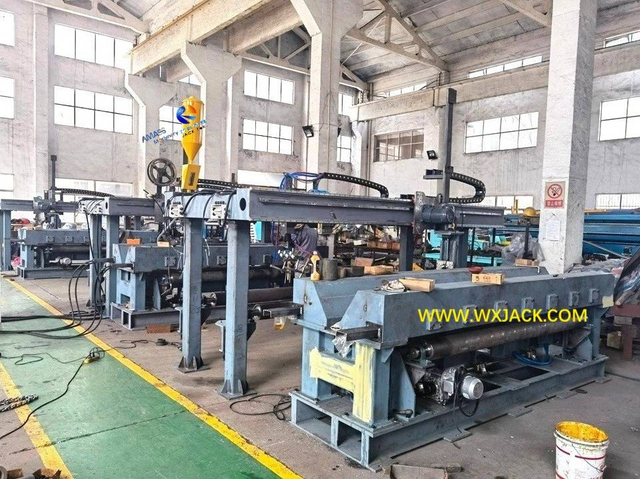

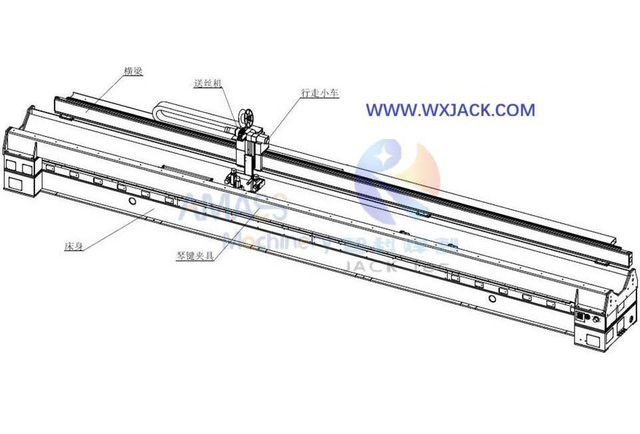

Структура и компоновка машины Wuxi JACK MP Models для плоскостыковой сварки пластин

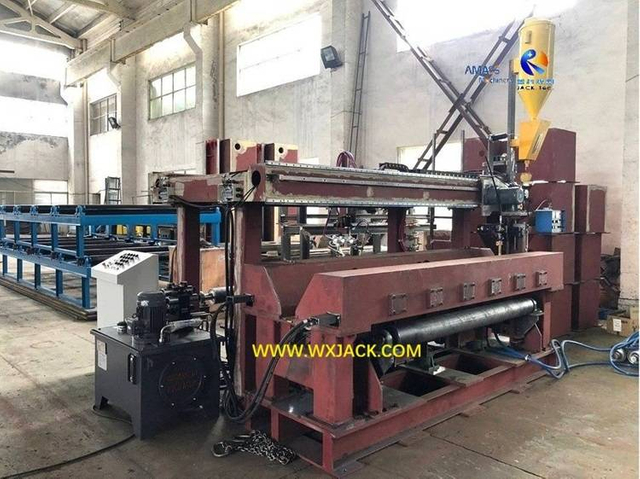

Машина для стыковой сварки пластин с комплексной функцией, включающая тройную резку, сварку проплавлением, водяное охлаждение и гидравлический зажим, машина для стыковой сварки пластин серии MP представляет собой своего рода сложный рабочий комплекс:

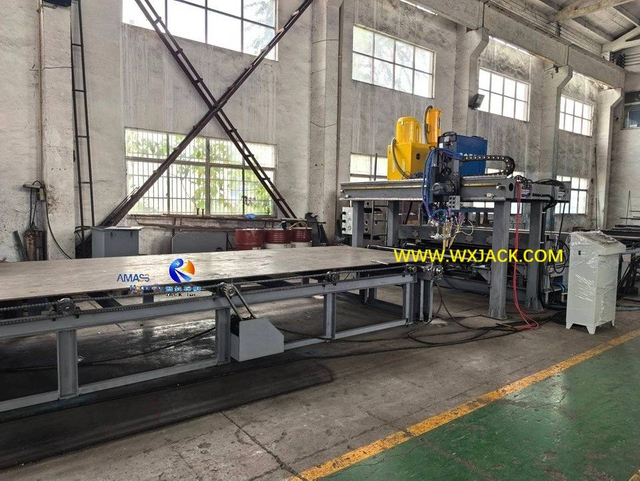

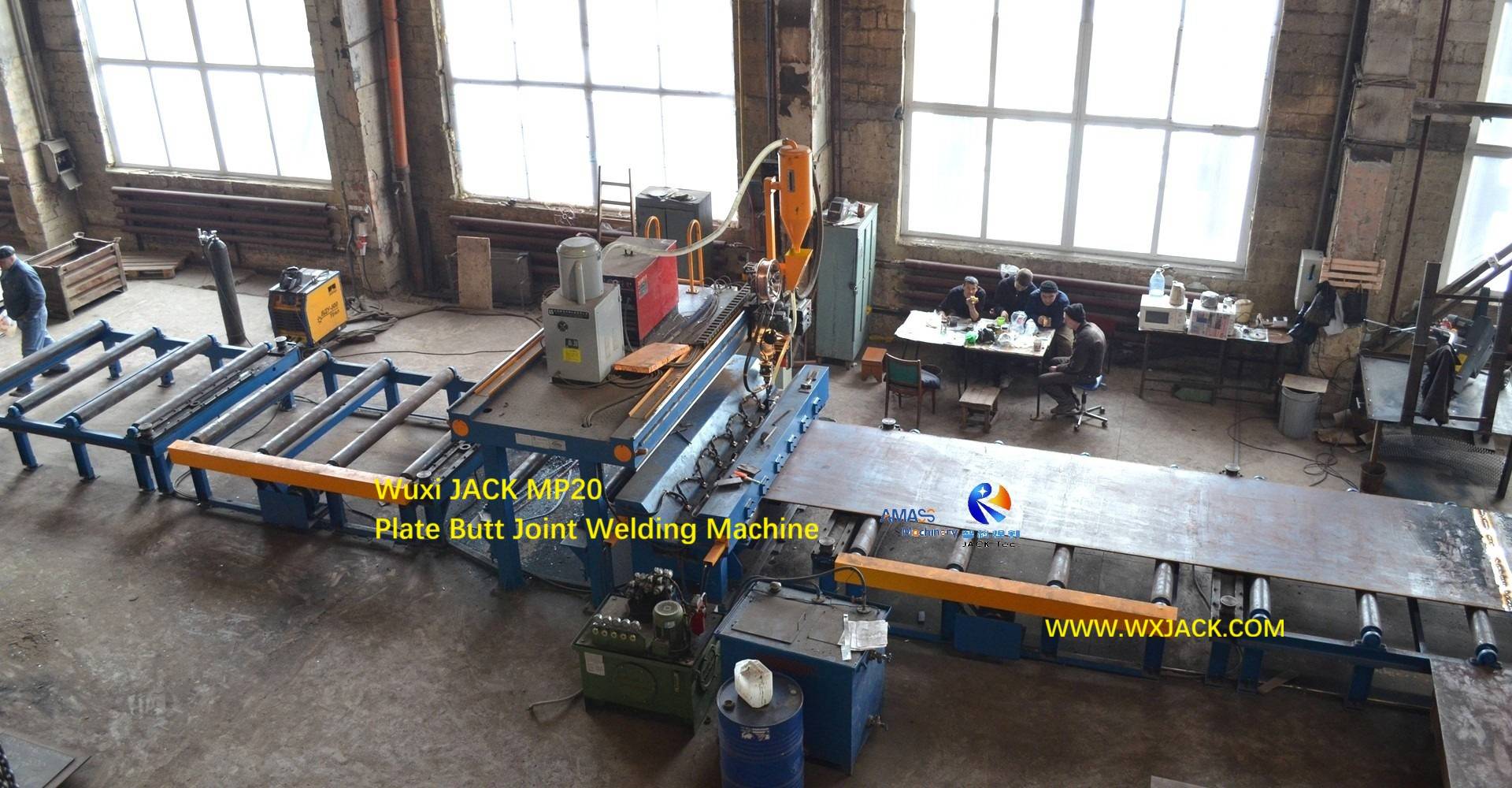

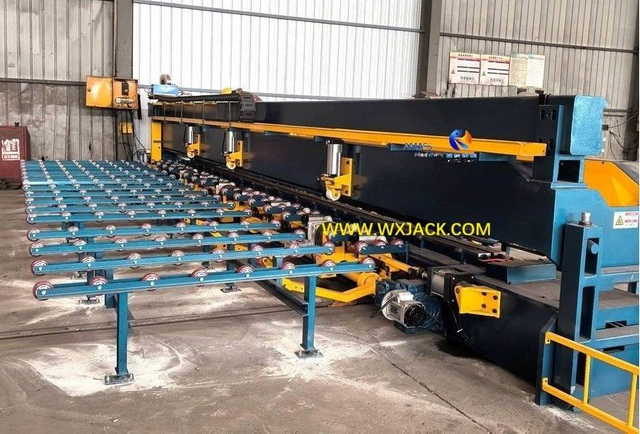

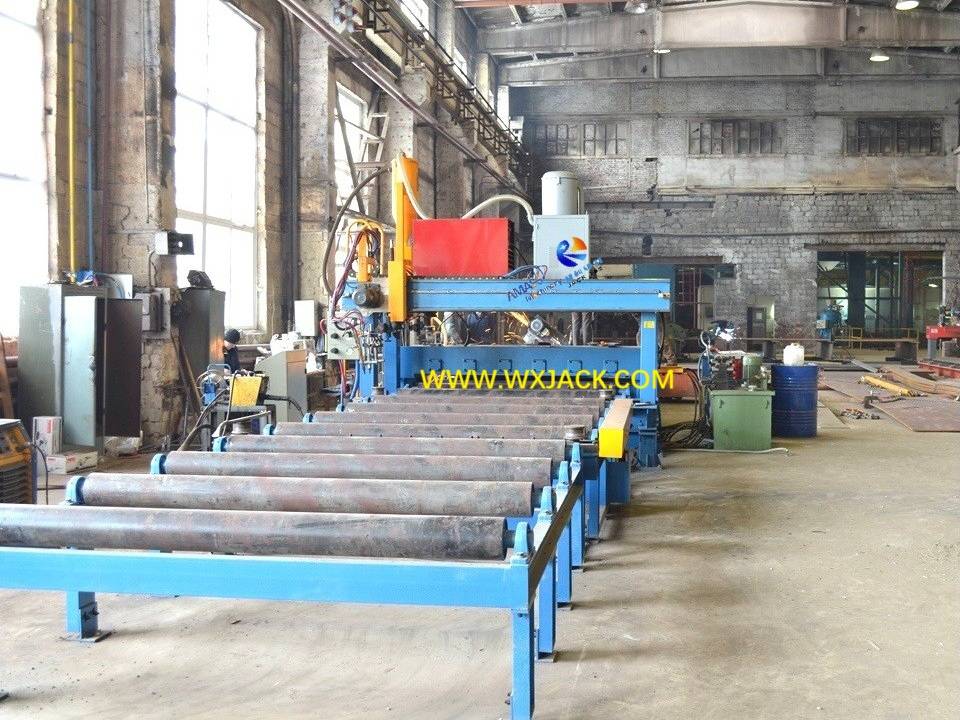

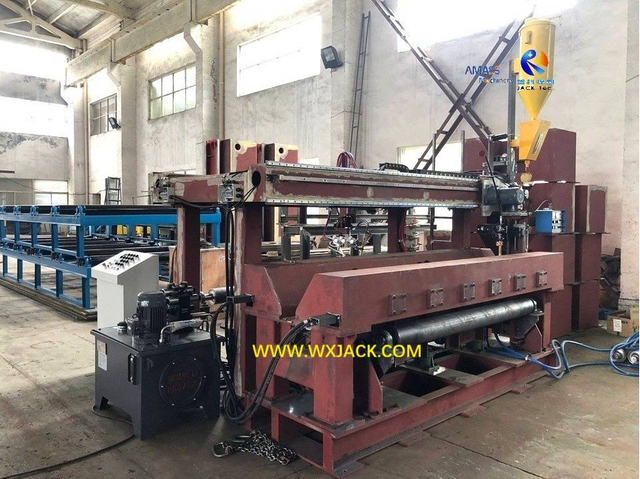

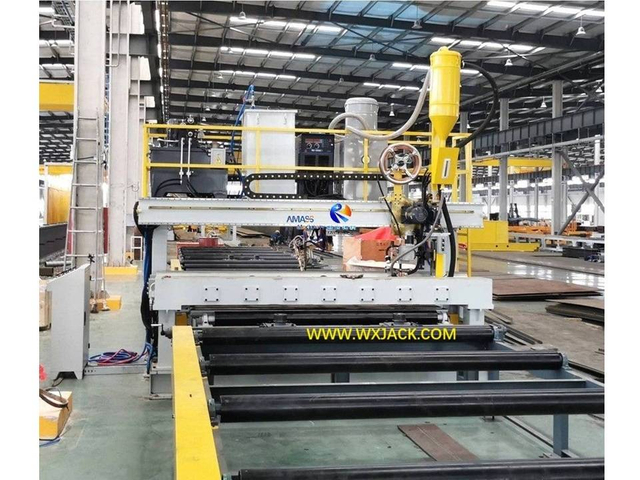

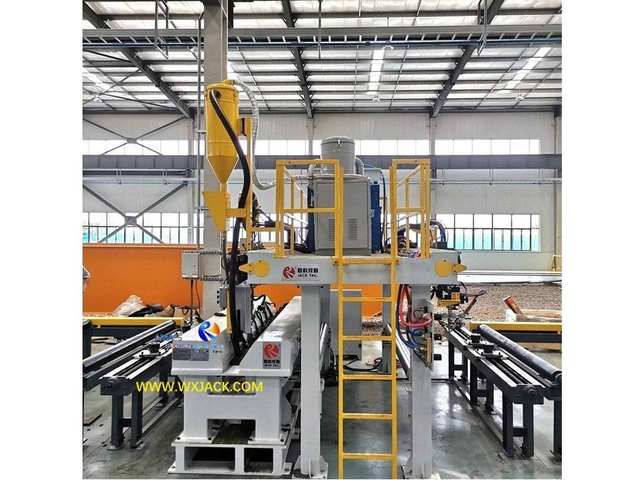

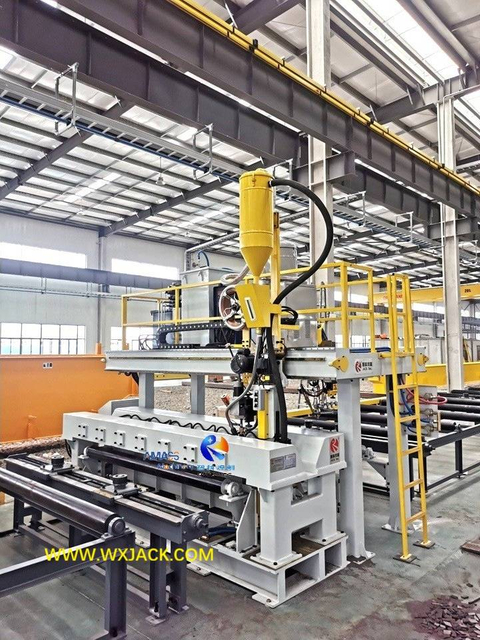

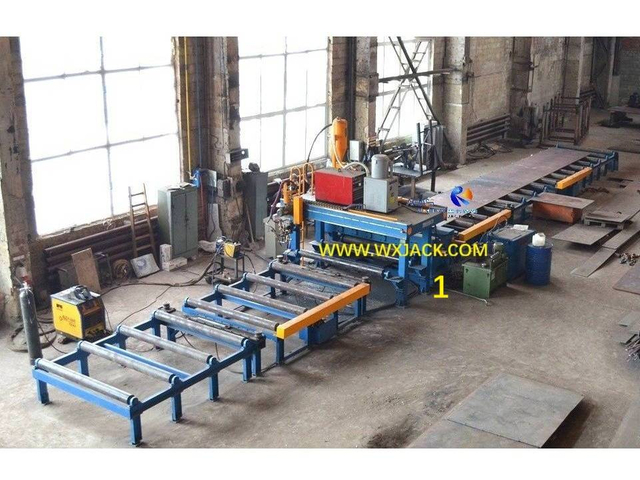

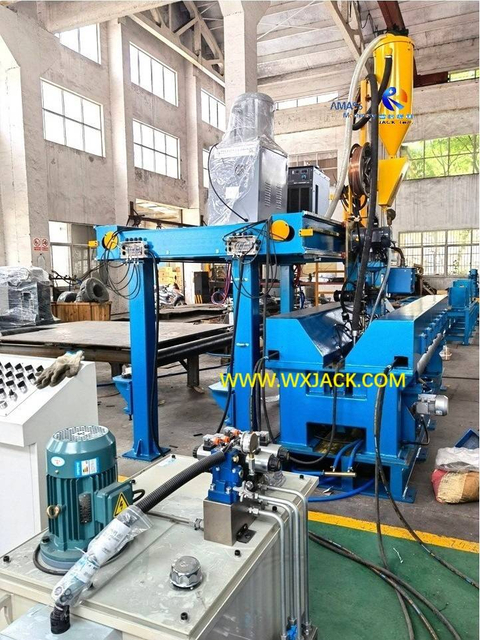

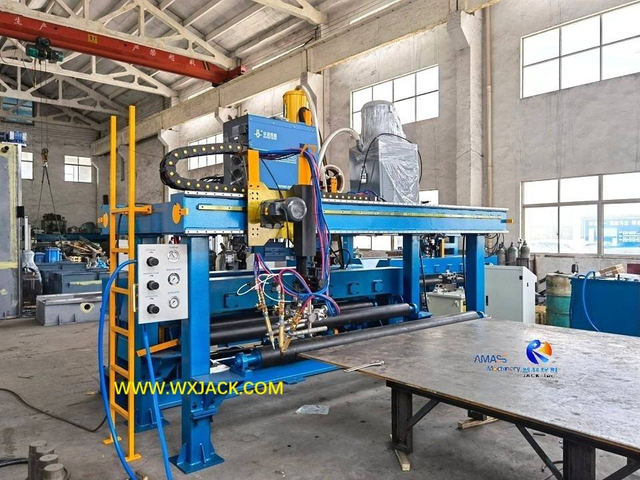

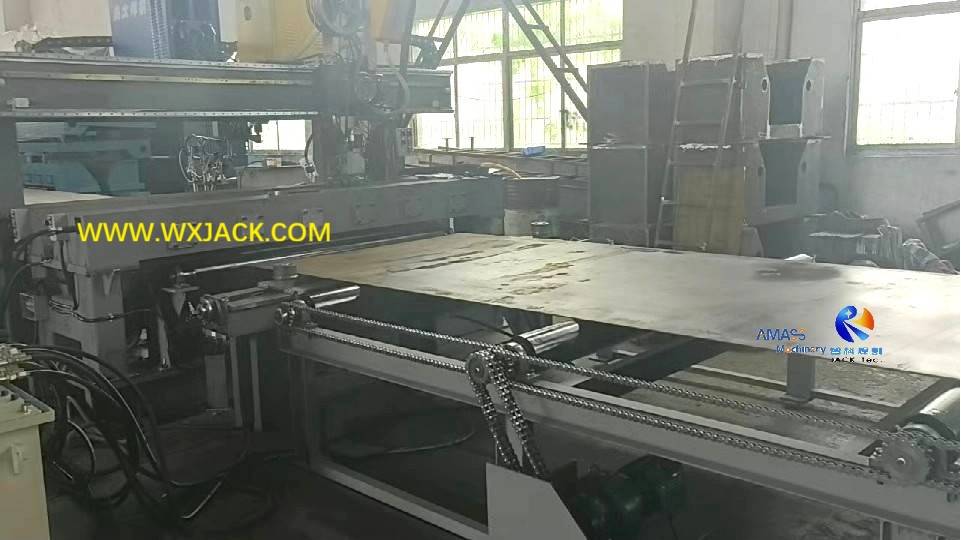

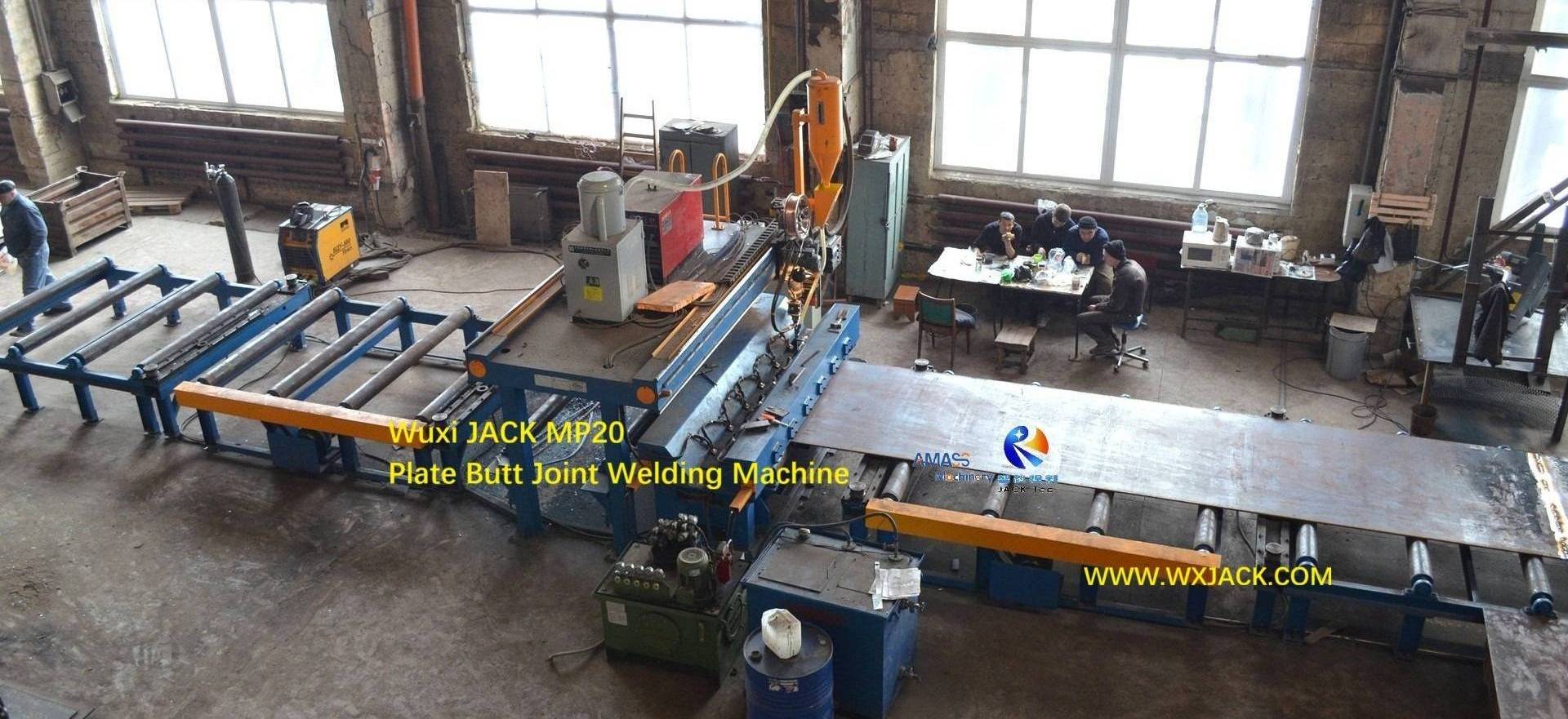

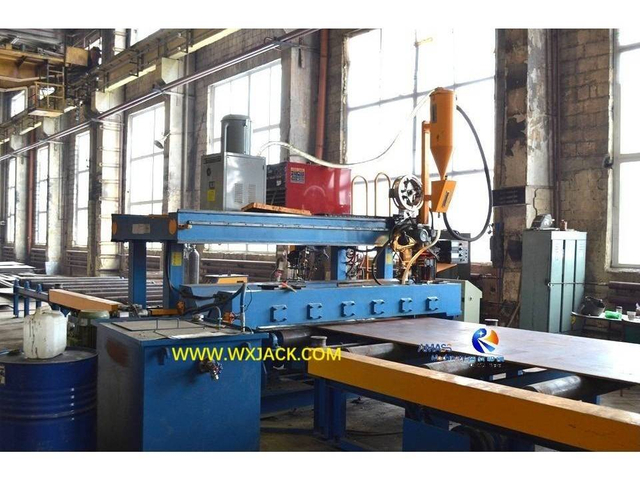

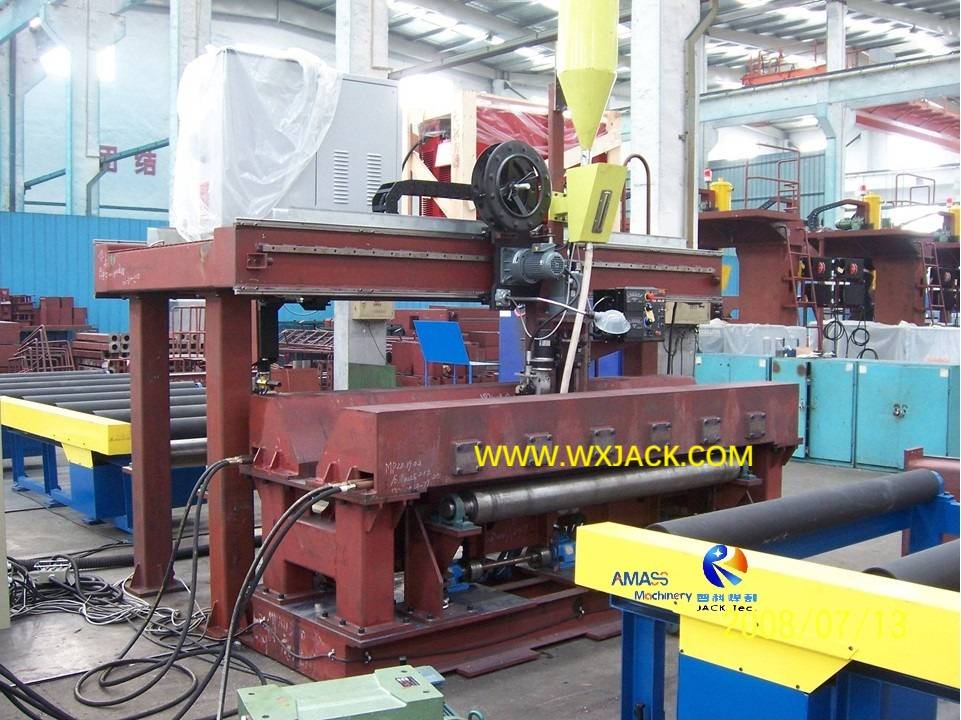

1. 1ул. Фото обозначает всю рабочую зону машины для стыковой сварки на объекте заказчика.Вы можете найти входной конвейер на передней стороне и выходной конвейер на задней стороне основной рамы машины для стыковой сварки.Обычно входной конвейер пластинчато-стыкового станка имеет длину, в 2 раза превышающую длину выходного конвейера;

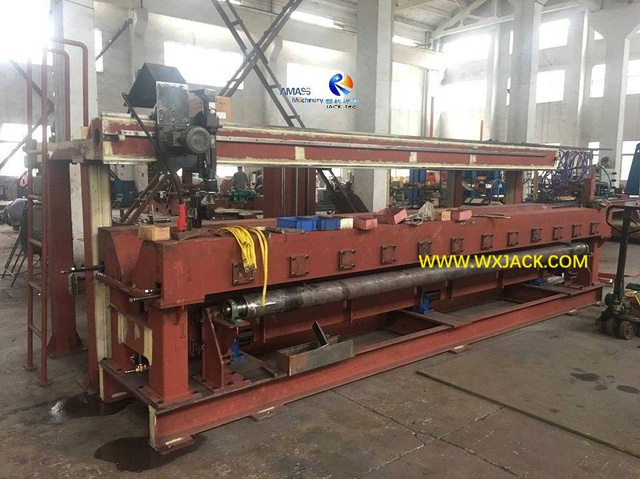

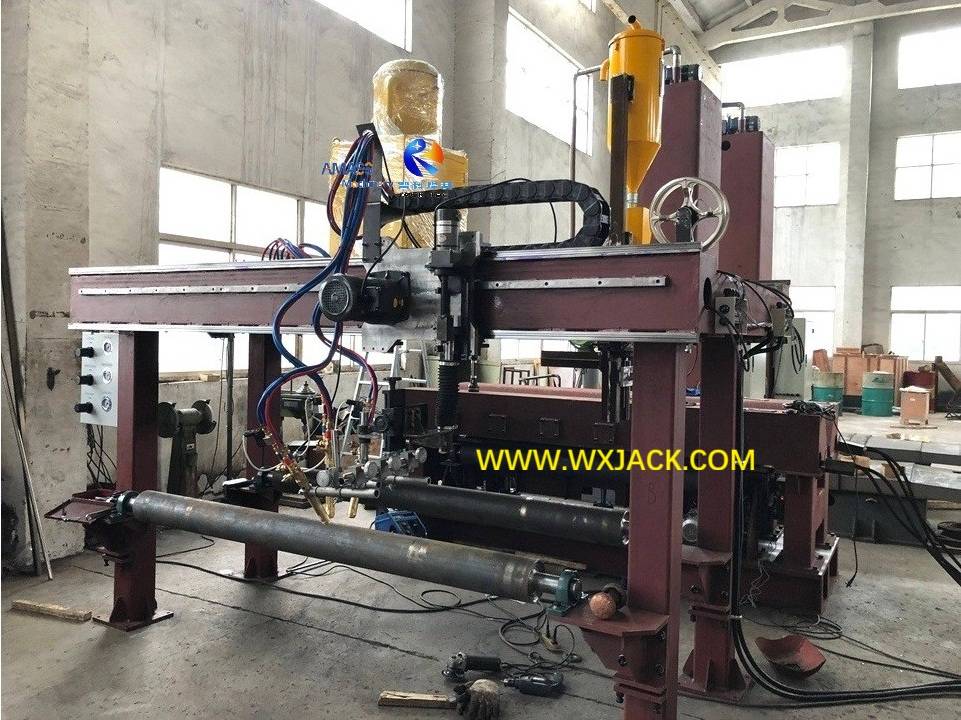

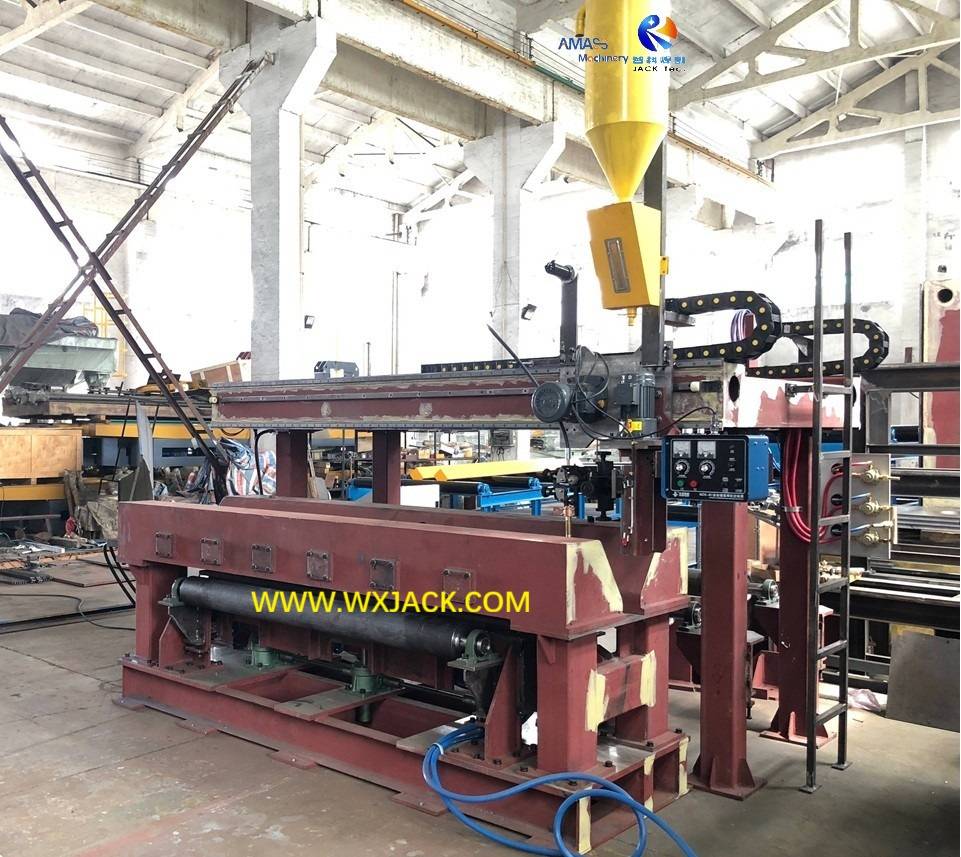

2. 2nd Фото Это соблюдение близкого расстояния на основной раме машины для стыкового соединения пластин.Фотография была сделана на стороне сварки аппарата для стыковой сварки или на стороне выхода.На полу мастерской находится отдельно расположенный резервуар для воды, который служит радиатором для сварки проплавлением в машинах для плоско-стыковой сварки серии MP;

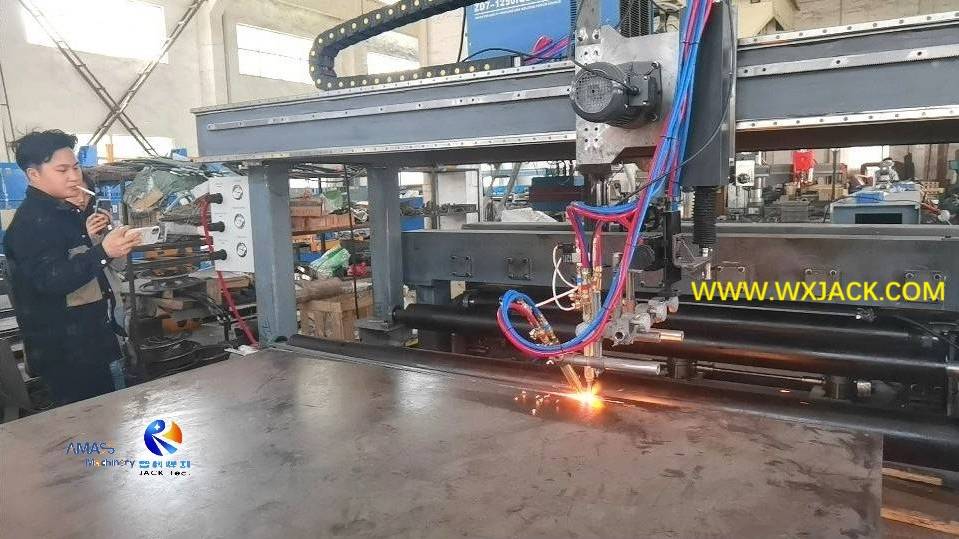

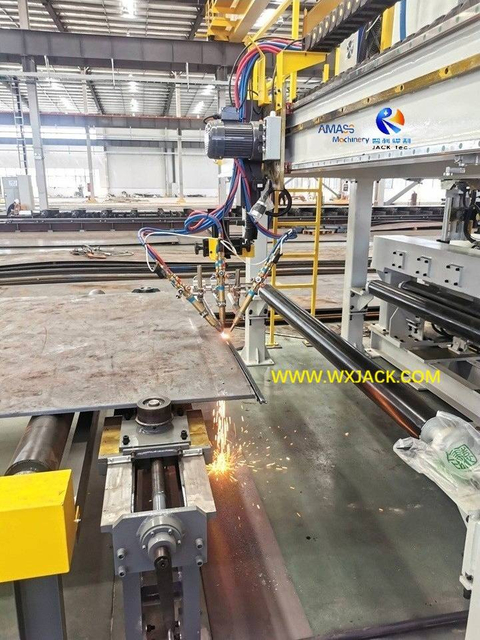

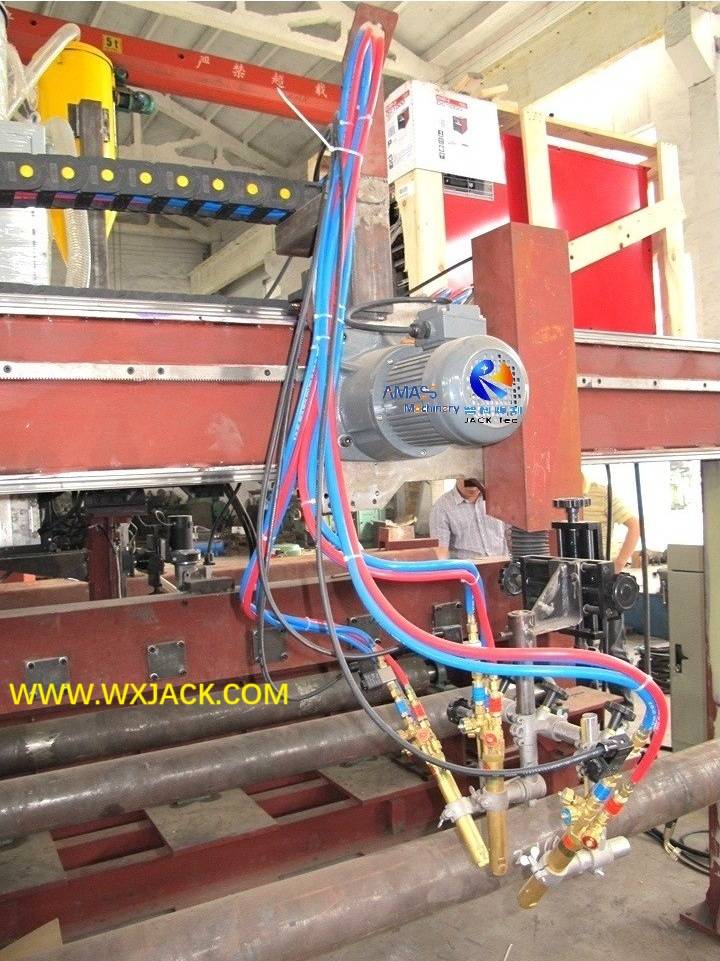

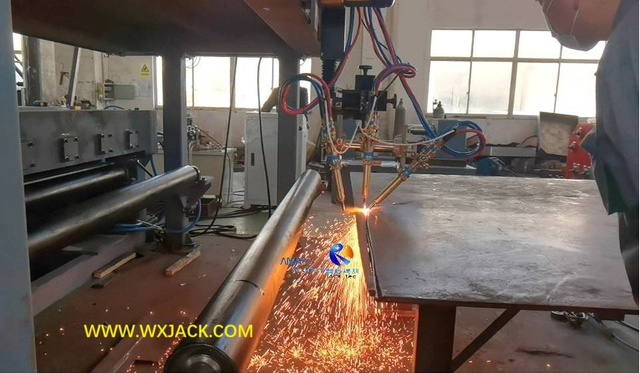

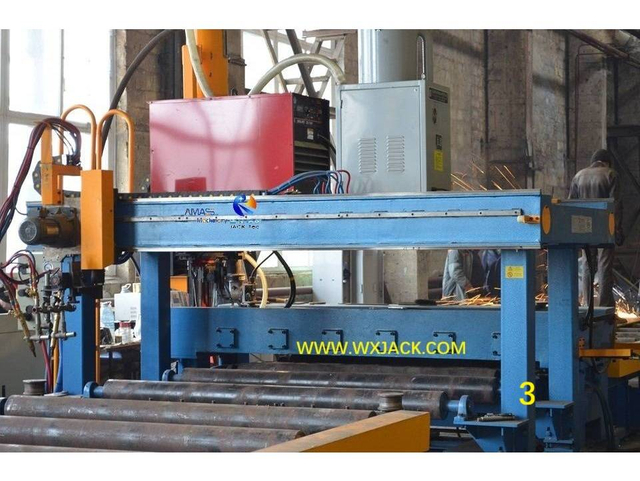

3. 3р-д Фото занимается трехпламенной кислородно-ацетиленовой резкой.Это дополнительный функциональный блок в машине для стыковой сварки листов, предназначенный для соединения стальных листов толщиной от 15 до 40 мм.Газовую панель можно найти на боковой стороне входной стороны основной рамы аппарата для стыковой сварки;

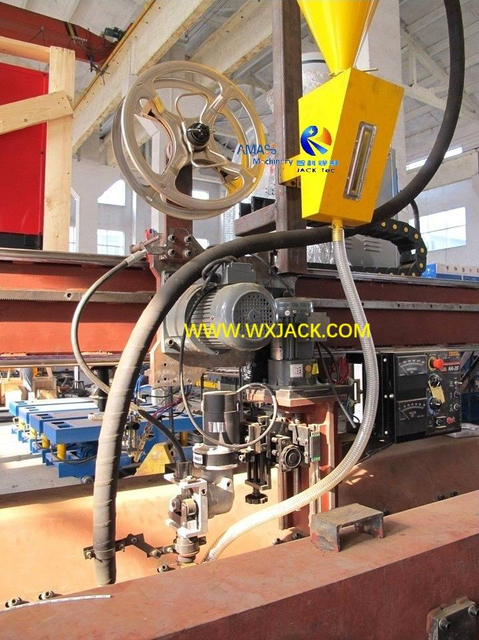

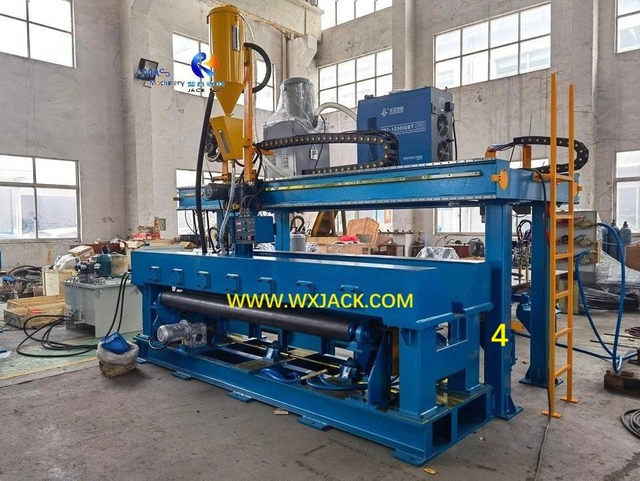

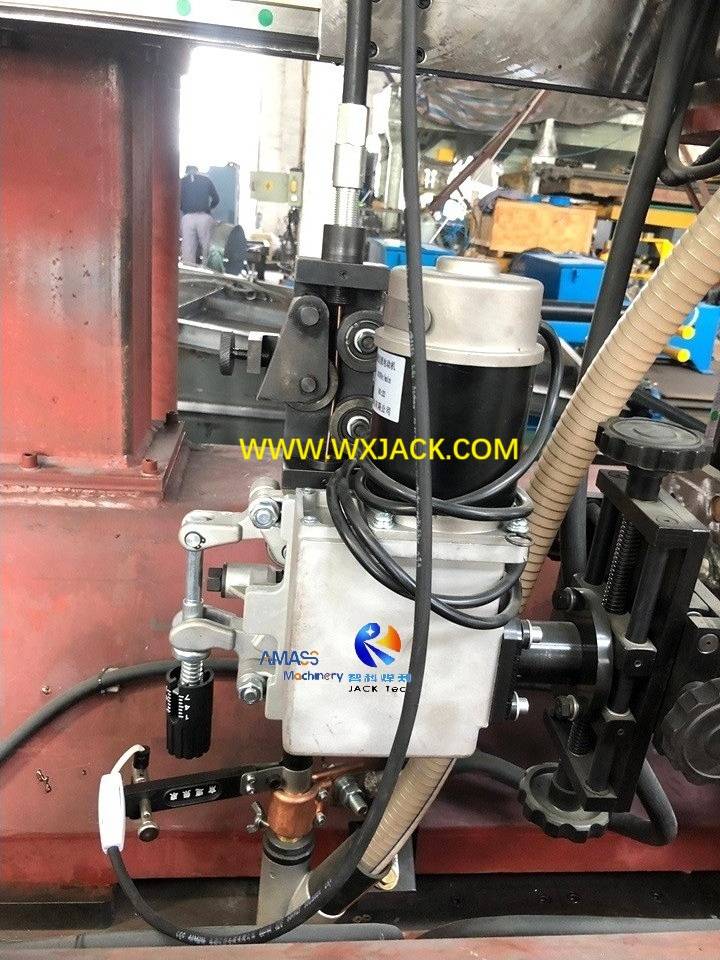

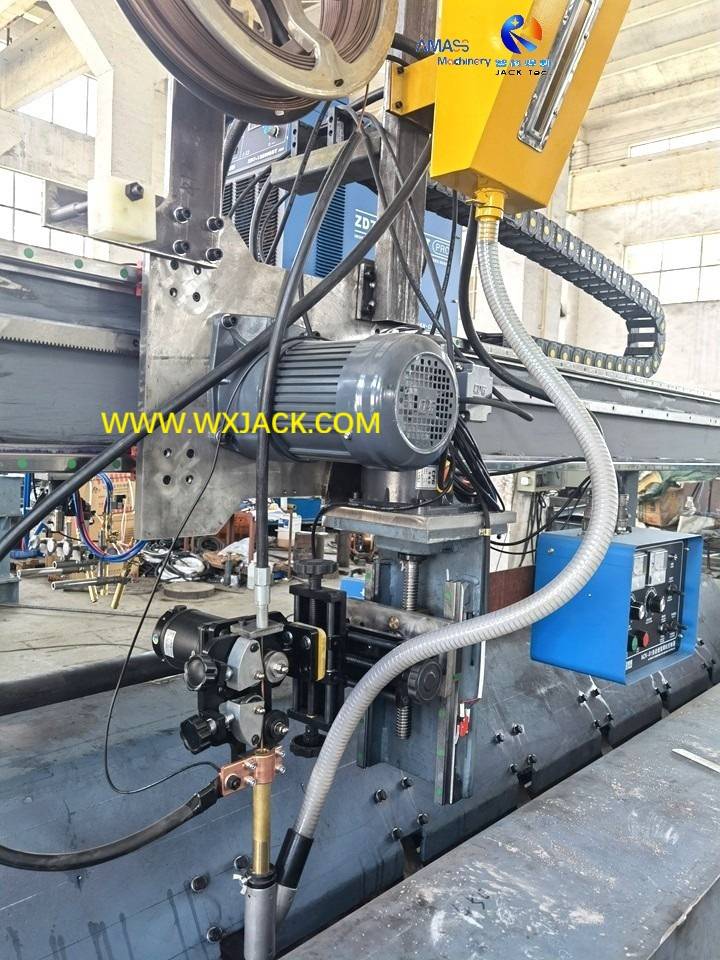

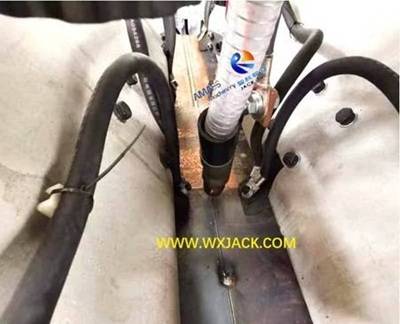

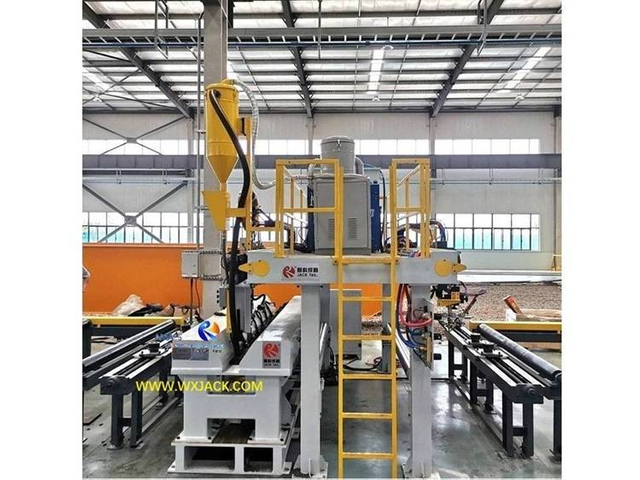

4. 3р-д и 4й фото покажите сварочную систему машины для стыковой сварки пластин MP MP.Это основной блок аппарата для плоской стыковой сварки.Сюда входит источник сварочного тока, который обычно размещается на верхней платформе основной рамы.(На 3-м фото — американская марка Lincoln, а на 4-м — китайская марка AOTAI, оснащенная станком для стыковки пластин);Бункер для сварочного флюса и транспортировочные трубы;Машина для восстановления флюса, также установленная на верхней платформе аппарата для плоской стыковой сварки.

Классификация и технические параметры машины для стыковой сварки пластин Wuxi JACK серии MP

Машина для стыковой сварки пластин серии MP

Подробнее >>

1. Общие сведения о доступных моделях и вариантах машин для стыковой сварки пластин серии MP:

Существует только одна конструкция и тип машины для стыковой сварки пластин серии MP. Отличие различных моделей заключается в трех аспектах:



1) Допустимая ширина шва на машине для стыковки пластин:

От самого узкого аппарата шириной 2000 мм (MP20) до самого широкого аппарата для плоской стыковой сварки шириной 5000 мм (MP50).Доступен любой размер в этом диапазоне.Обычно модель отличается интервалом 500 мм;

2) Режим сварки в машине для стыковки пластин:

Для соединения стальных листов средней и большой толщины используется сварка под флюсом в аппарате для плоско-стыковой сварки.Это широко распространено в режиме сварки проплавлением в машинах для плоской стыковой сварки моделей MP;А также СО2 GMAW для соединения стальных листов небольшой толщины.Это дополняет применение машины для стыковки пластин;

3) Трехпламенная резка или нет на машине для стыкового соединения пластин:

В целях компактности и гибкости эксплуатации в большинстве случаев этот дополнительный блок оснащен аппаратом для плоской стыковой сварки.





2. Стандартные модели и технические параметры машин для стыковой сварки пластин серии MP:

1) Распространенными моделями машин для стыковой сварки пластин серии MP являются машины для стыковой сварки пластин MP20, MP25, MP30, MP35, MP40, MP45 и MP50;

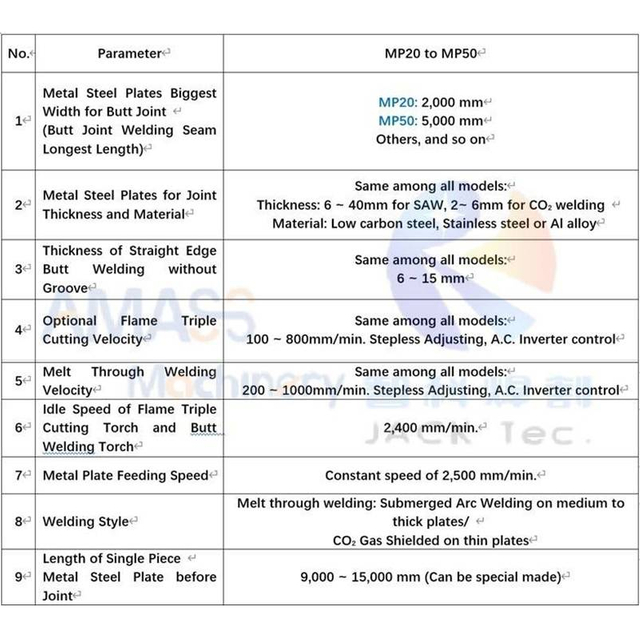

2) Ниже приведены технические параметры машины для стыковой сварки пластин MP20~MP50:
Модели Стандартные
Сварка стыковых соединений пластин
Машина
МП20/ 25/ 30/ 35/ 40/ 45/ 50
Применимая ширина металла
Пластины для стыкового соединения (или, длина
стыкового сварного шва)
≦ (2000/ 2500/ 3000/ 3500/
4000/ 4500/ 5000) мм
Применимая толщина и
Материалы металлических пластин для
Плоское стыковое соединение
То же самое для всех моделей:
Толщина: 6 ~ 40 мм ПИЛА,
2 ~ 6 мм CO2 сварка
Материал: Низкоуглеродистая сталь,
Нержавеющая сталь или алюминиевый сплав
Применимая толщина
Стыковая сварка с прямой кромкой
без скашивания
То же самое для всех моделей:
6 ~ 15 мм
Применимая скорость пламени
Тройная резка для изготовления
Сварочная канавка
То же самое для всех моделей:
100 ~ 800 мм/мин.Инверторное управление переменного тока, бесступенчатая регулировка с помощью ручки
Применимая скорость плавления
Сквозная сварка
То же самое для всех моделей:
200 ~ 1000 мм/мин.Инверторное управление переменного тока, бесступенчатая регулировка с помощью ручки
Тройной резак и приклад
Скорость холостого хода сварочной горелки
2000 мм/мин.
Постоянная скорость
Скорость перемещения металлической пластины 2500 мм/мин.
Постоянная скорость
Режим сварки Технология плавления
Сварка под флюсом /
СО2 Газовый экранированный
Длина цельного металла
Пластина для стыкового соединения
6000 ~ 9000 мм (может быть
сделано специально)

Область применения и сопутствующее оборудование машины для плоскостыковой сварки листового металла

1. Машина для стыковой сварки пластин серии MP используется в отраслях и проектах, где необходимы стальные листы больших размеров: стальные конструкции, мосты, подъемные механизмы, резервуары большого диаметра и т. д .;
2. С точки зрения технологического процесса, машина для стыкового соединения пластин серии MP является обратным оборудованием станка для резки полосовых пластин с ЧПУ , который разрезает стальной лист на более мелкие;
3. Как мы упоминали ранее, для соединения листов толщиной более 15 мм фаска является обязательной на кромках стального листа.Если клиентам не нужна тройная пламенная резка в машинах для плоскостыковой сварки пластин моделей MP, то кромкофрезерный станок серии XBJ является хорошим выбором;
4. Что касается самой тройной кислородно-ацетиленовой резки в машине для стыковой сварки пластин серии MP, она имеет тот же принцип работы и принцип работы, что и машина тройной резки пламенем..

Машина для стыковой сварки пластин
01

Машина для плоскостыковой сварки
02

Машина для стыковой сварки пластин
03

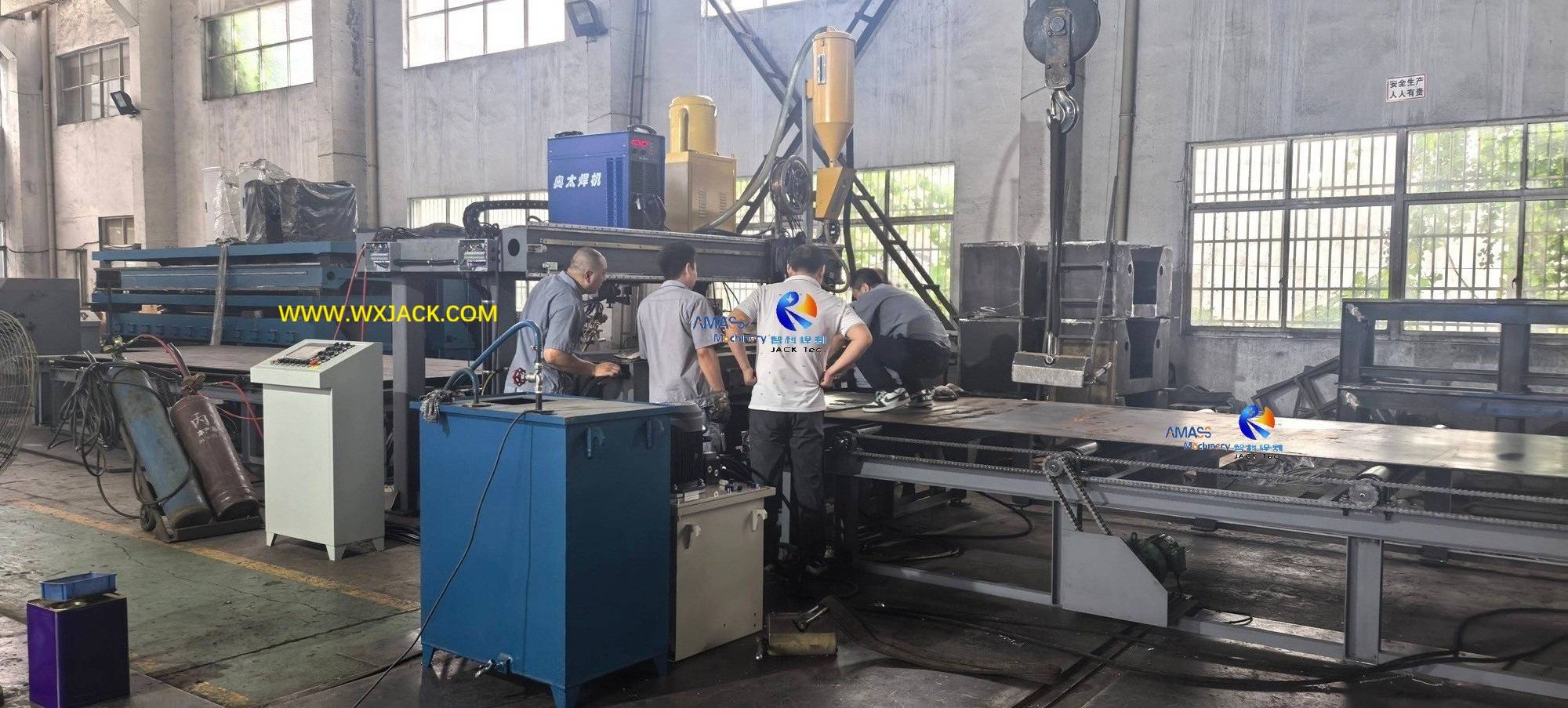

Ввод в эксплуатацию машины для стыковой сварки пластин серии MP

Успешная работа машины для плоскостыковой сварки пластин серии MP включает в себя следующие 3 основных этапа :

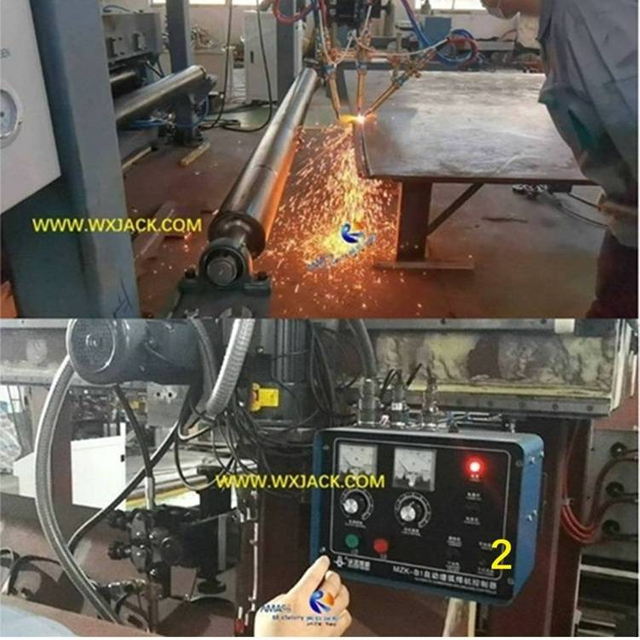

1. Знания и навыки, необходимые для запуска машины для стыковки пластин:

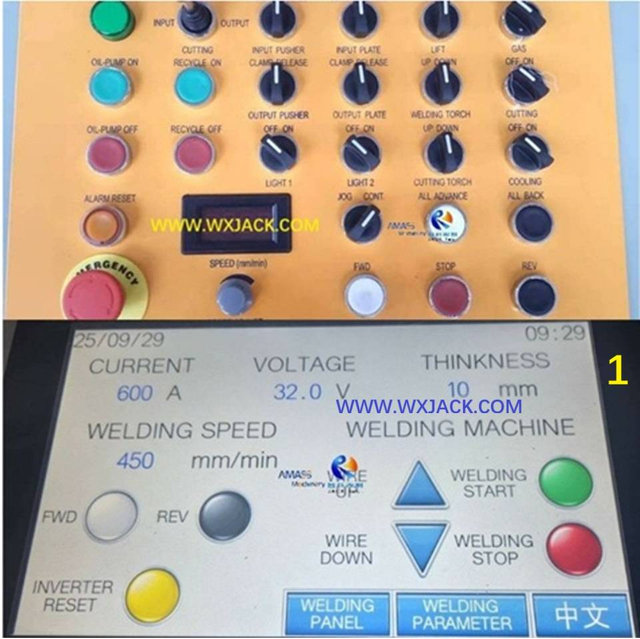

1) Сюда входит панель управления самой машины для стыковки пластин ( 1 фото ) и пульт управления подачей сварочного тока ( 2- е фото );
2) Возможность управлять тройной пламенной резкой (регулировать давление режущего газа) и регулировать параметры управления процессом сварки на машине для плоскостыковой сварки листового металла ( 4 фото );

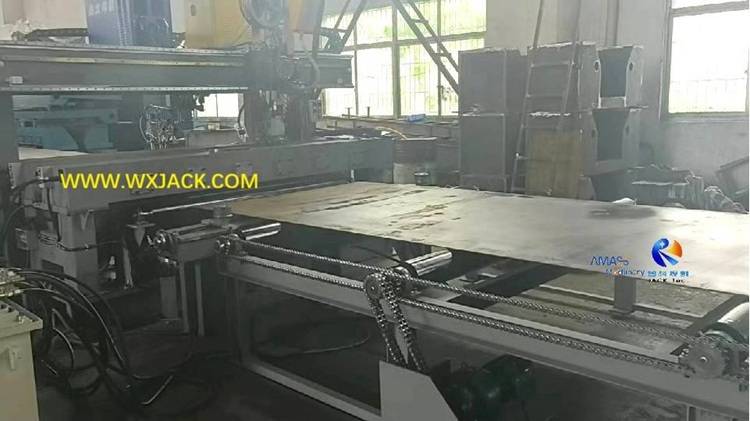

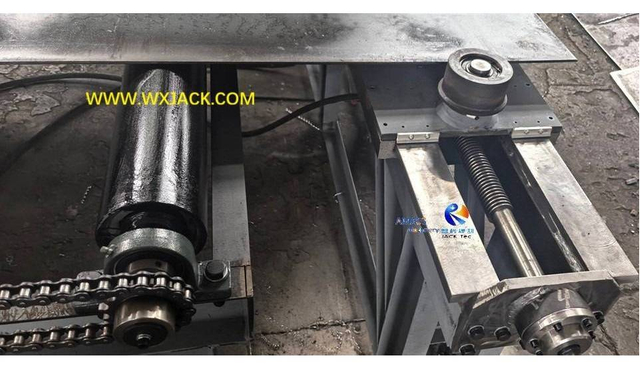

2. Загрузка стальных пластин на конвейер машины для стыкового соединения пластин;

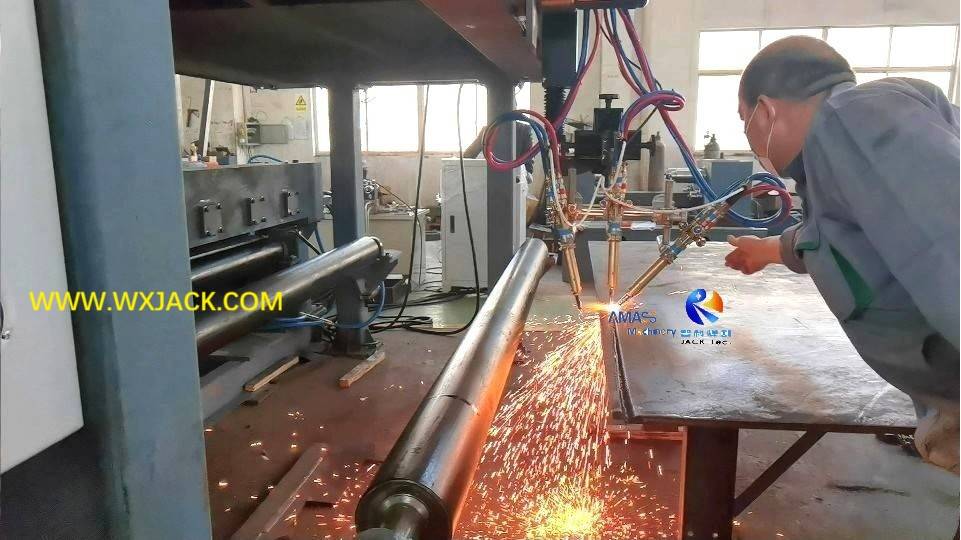

3. Сделайте сварочную канавку на пластине средней и большой толщины на машине для плоскостыковой сварки:

Здесь мы подчеркиваем, что для соединения двух частей стальных листов в аппарате для плоской стыковой сварки обратите внимание, что для 1-го куска стального листа передняя кромка должна быть скошена;А для 2-го куска стальной пластины необходимо скосить заднюю кромку;



4. Отрегулируйте положение двух кусков стальной пластины так, чтобы кромки стыка располагались прямо под сварочной горелкой машины для стыковой сварки пластин;
5. Выполнить сварку проплавлением под флюсом на машине для плоскостыковой сварки пластин ( . фото 3)

Перечисленные выше шаги являются лишь общим руководством по эксплуатации аппарата для плоскостыковой сварки.В реальной работе есть подробные сведения о режиме, которые четко представлены в руководстве к машине для стыковой сварки пластин серии MP.
