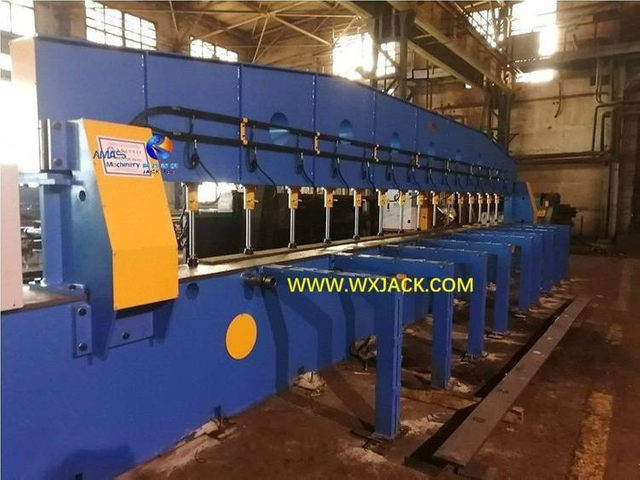

Универсальный кромкофрезерный станок от Wuxi JACK, лучшего производителя сварочных канавок для клиентов!

Панель навигации на странице "Универсальный кромкофрезерный станок"

1. Что может сделать кромкофрезерный станок общего назначения для клиента?

Что может кромкофрезерный станок общего назначения сделать для клиента?

1. Функция универсального фрезерного станка серии XBJ:

1) Кромкофрезерный станок, или называемый станком для снятия фаски с пластин, предназначен для изготовления канавок на краях листового металла перед сваркой;
2) Роль для изготовления: В области применения изготовления пластин из листового металла, например, при сварке встык двух кусков стальных пластин, чтобы получить подходящее и идеальное качество сварки, чтобы получить превосходные конечные продукты цилиндра или любого другого вида рабочих деталей. , на этих пластинах из листового металла необходимо заранее выполнить скашивание кромок и снятие фасок.Это реализуется за счет работы на фрезерном станке;

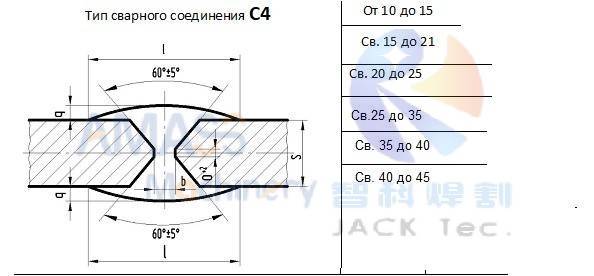

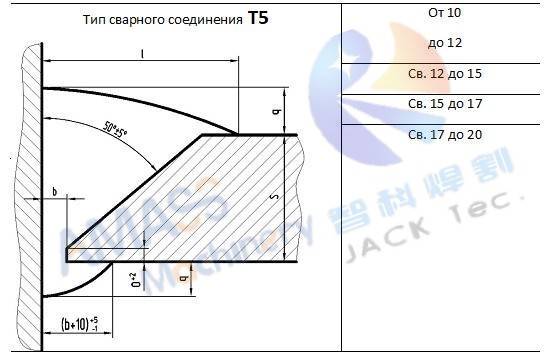

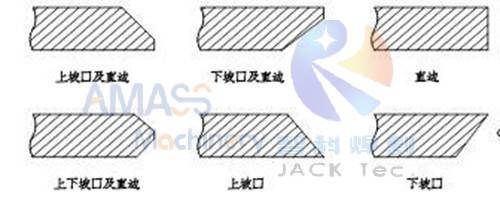

3) Ниже приведены часто встречающиеся типы фасок, которые можно сделать с помощью кромкофрезерного станка общего назначения.: (Рисунок 1)

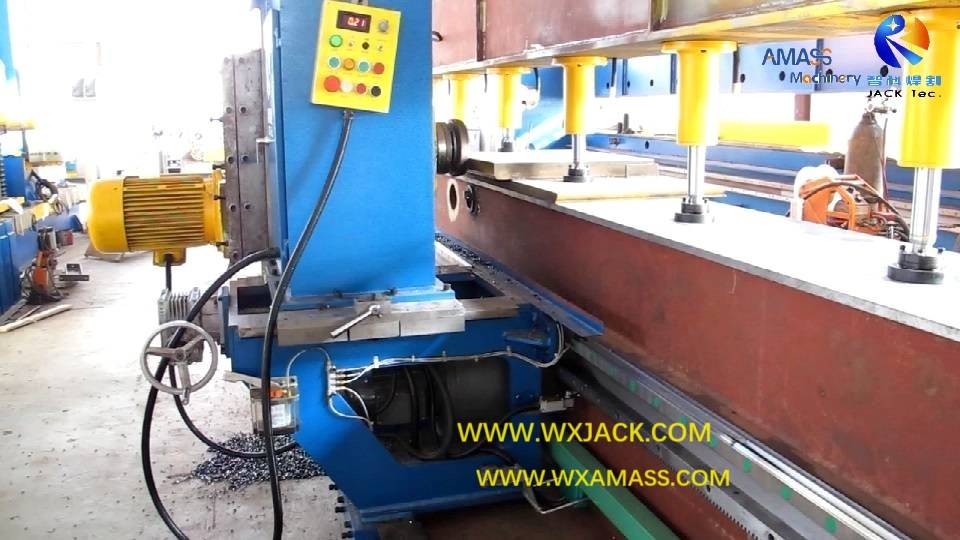

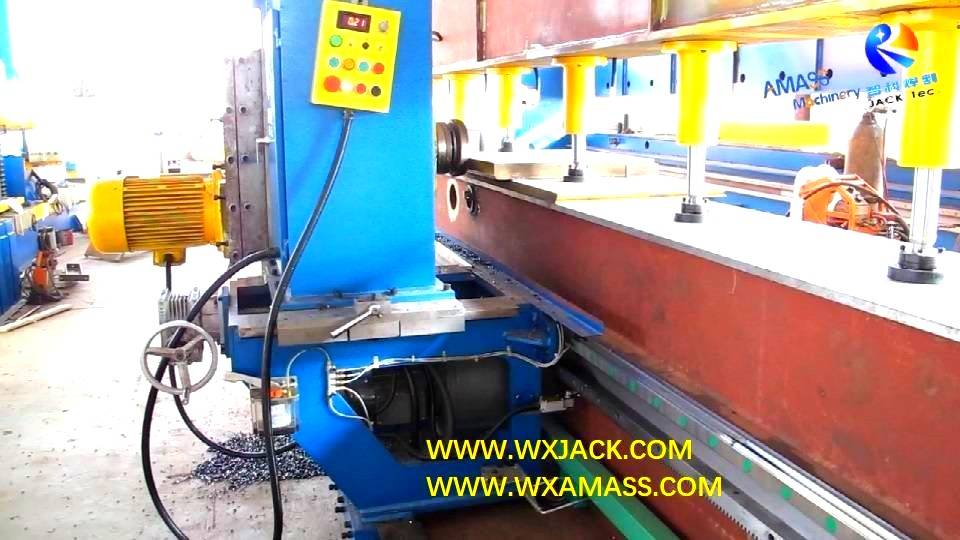

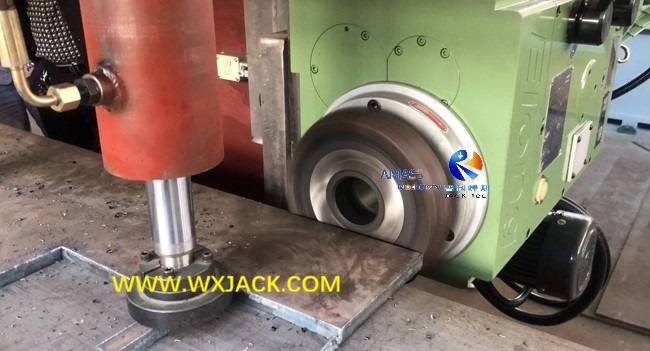

Рис.1 Кромкофрезерный станок

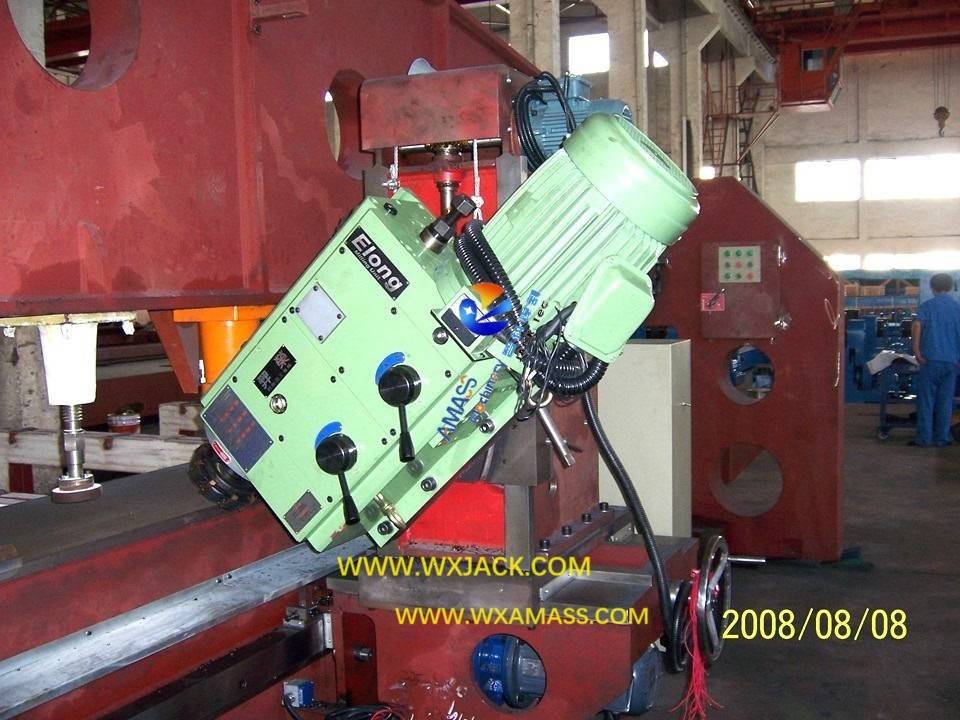

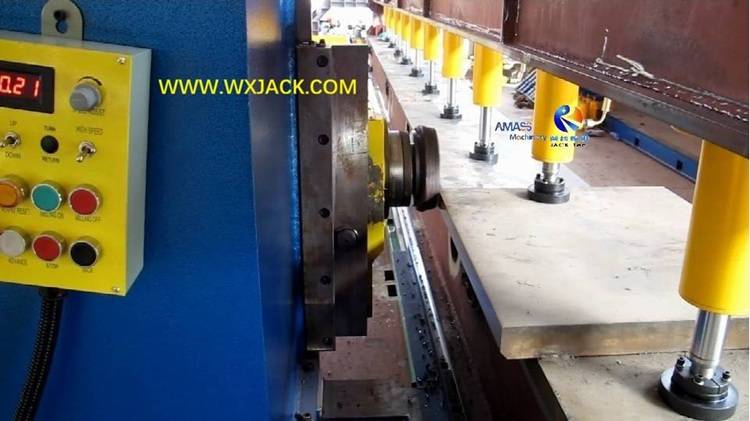

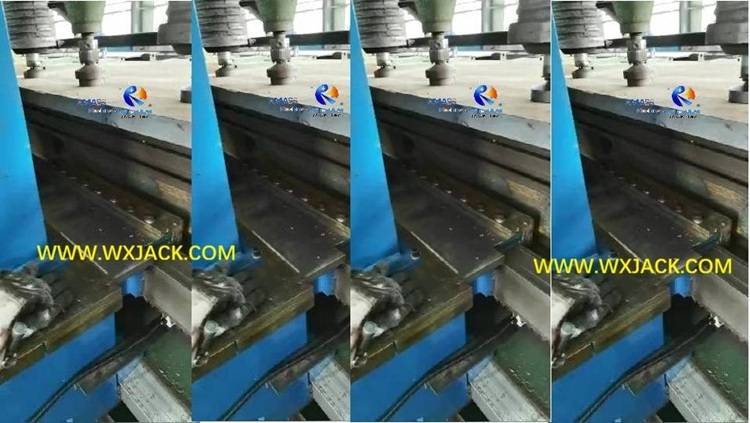

4) Ниже представлен краткий обзор рабочего момента фрезерной головки Wuxi JACK Edge Milling Machine во время ввода в эксплуатацию, скашивания нижней кромки: (Рис.2)

Рис. 2 Фрезерный станок для кромок IMG_20220103_094120

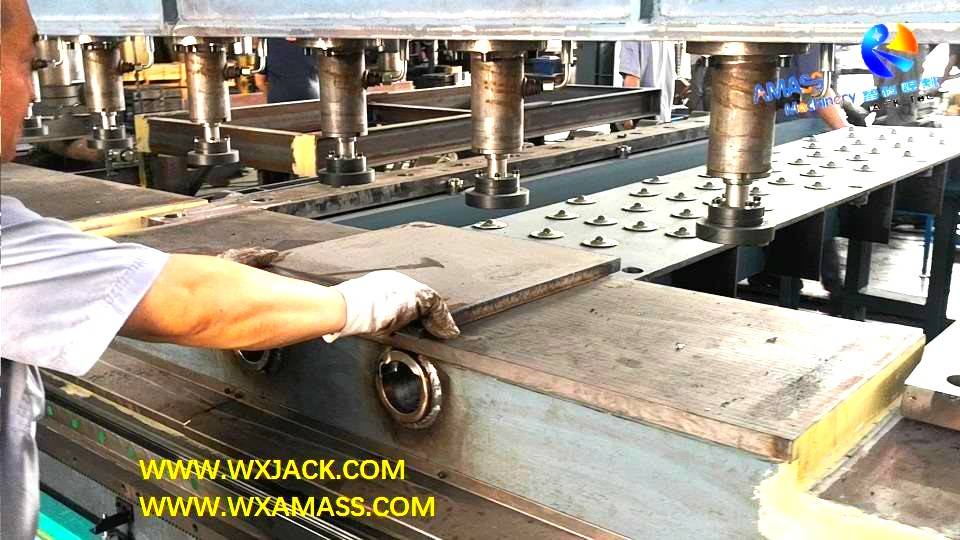

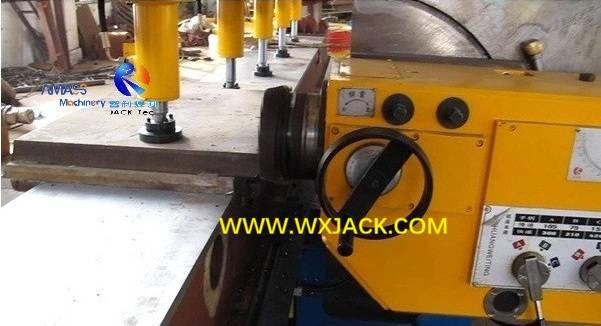

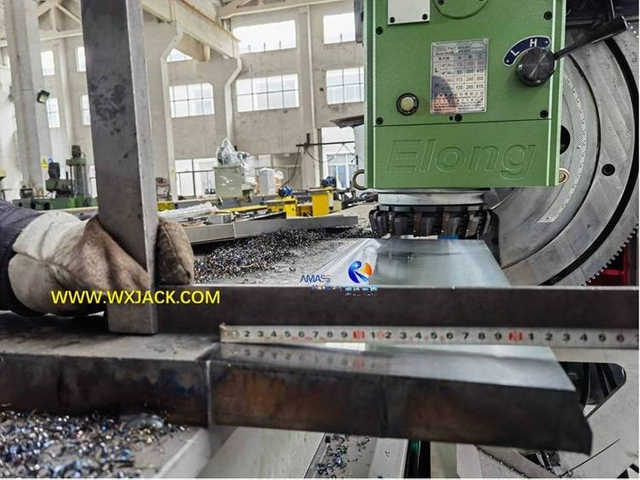

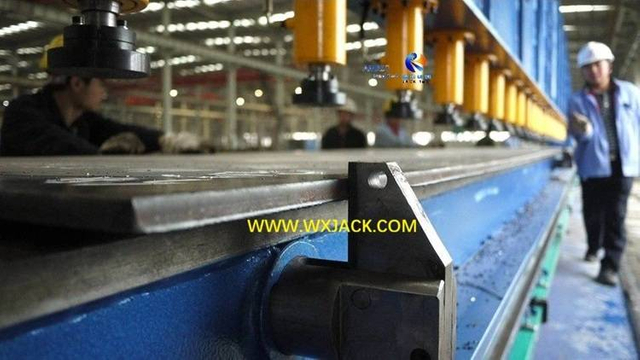

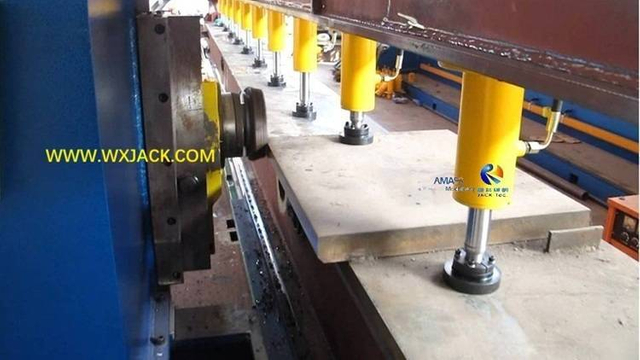

5) Ниже показан кусок стальной пластины со скошенной кромкой, обработанной на универсальном кромкофрезерном станке Wuxi JACK, канавка на верхней/прямой/нижней кромке: (Рис.3)

Рис. 3. Кромкофрезерный станок 102 IMG_20220104_130058



2. Производительность универсального кромкофрезерного станка серии XBJ:

1) Как видно из приведенных выше эскизов, с введением универсального кромкофрезерного станка, вы можете получить любой тип фасок, перечисленных в приведенном выше эскизе, а также более специальные типы фасок, такие как канавка круглой формы;
2) Любой желаемый угол фрезерования: 0° ~ +45°, 0° ~ +80°, -45° ~ 0°, -45° ~ +45°… все это может быть доступно посредством наклона фрезерной головки на мощном фрезерном станке общего назначения Wuxi JACK.Таким образом, достигается окончательная форма прямой кромки, X, K, V, Y, U типов канавок и круглой фаски с использованием специального торцевателя;


3. Управление технологическим процессом на универсальном кромкофрезерном станке серии Wuxi JACK XBJ:

1) Стандартный диапазон толщины листового металла для снятия фаски на кромкофрезерном станке (станок для снятия фаски с пластин) от от 6 мм до 50 мм.Благодаря специальному изготовлению и конфигурации фрезерной головки и торцевого лезвия, лист толщиной 300мм толщина может обрабатываться на универсальном фрезерном станке серии Wuxi JACK XBJ;
2) Управление рабочей скоростью: В зависимости от требуемой технологии сварки и толщины стального листа рабочая скорость операции снятия фаски на универсальном кромкофрезерном станке регулируется бесступенчатым образом и отображается в режиме реального времени на подвесном пульте управления или в человеко-машинном интерфейсе, как показано ниже;



Пульт управления фрезерного станка Wuxi JACK Edge: (Рис.4)



Рис. 4 Фрезерный станок для кромок IMG_20220103_145404

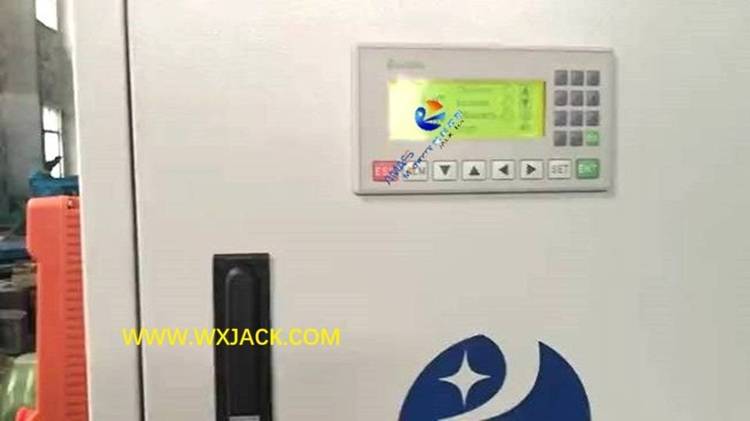

Сенсорный экран HMI фрезерного станка Wuxi JACK Edge: (Рис.5)


Рис.5 Кромкофрезерный станок 90-HMI



4. Ценность универсального кромкофрезерного станка для заказчика:

1) Благодаря этому высокому стандарту скашивания кромок на универсальном концевом фрезерном станке наилучшая степень проплавления и покрывающая поверхность могут быть получены в сварочном шве сварных металлических листов, что позволяет использовать мощные функции кромкофрезерного станка Wuxi JACK (снятие кромок с пластины). Машина);

2) Для быстрого понимания, пожалуйста, проверьте страницы слайдов: 'Преимущества кромкофрезерного станка Wuxi JACK'.

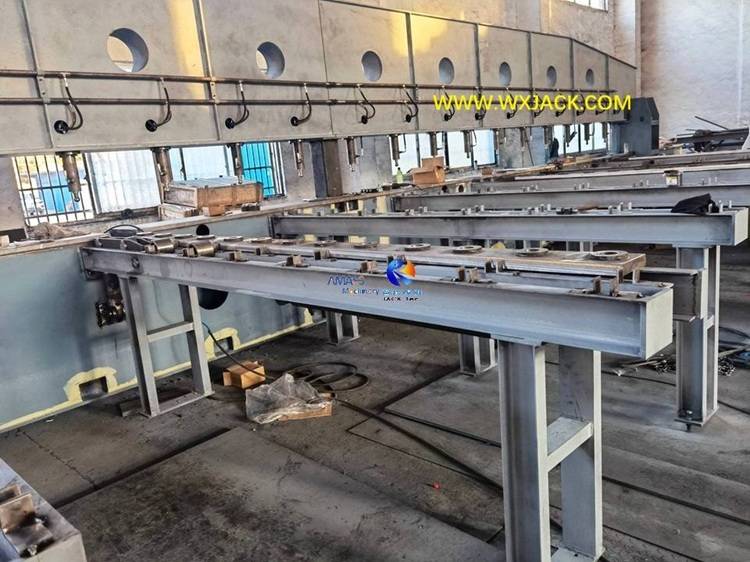

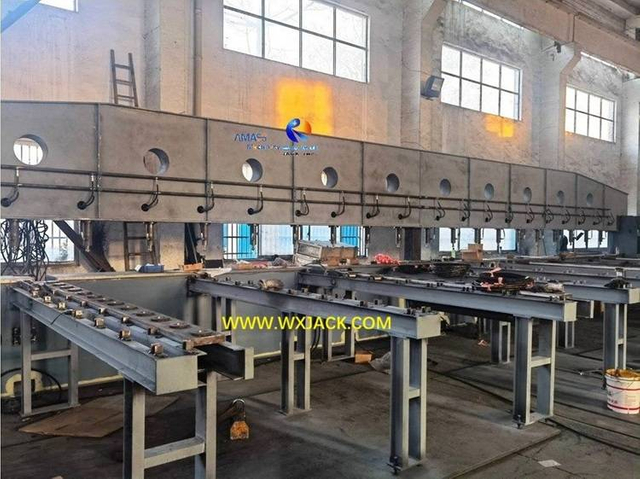

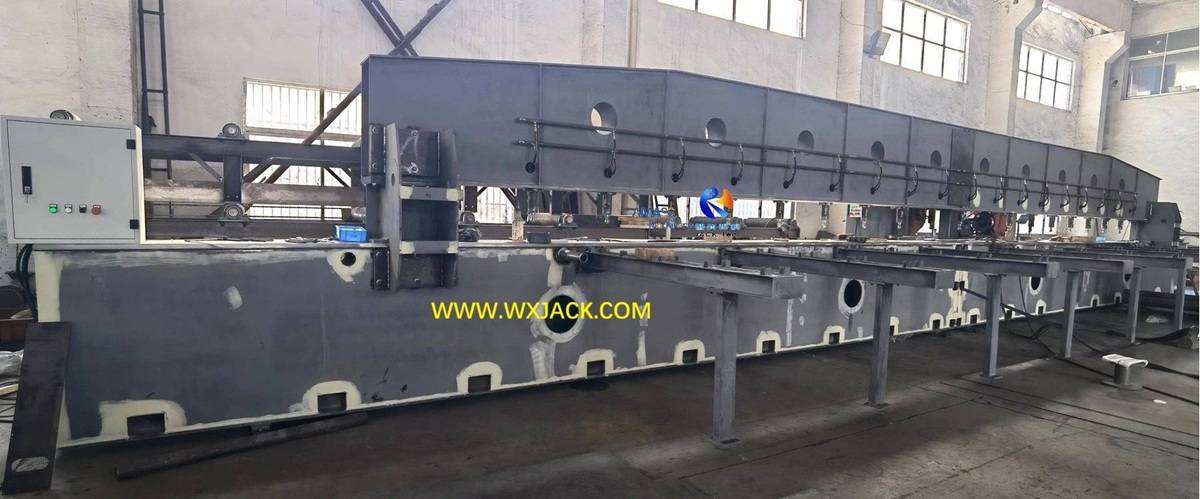

Wuxi JACK предлагает широкий ассортимент кромкофрезерных станков общего назначения

Точки воспламенения кромкообрезного станка Wuxi JACK

Готовая скашивание на фрезерном станке Wuxi JACK Edge

1 Edge Milling Machine 129 IMG_20220114_090424

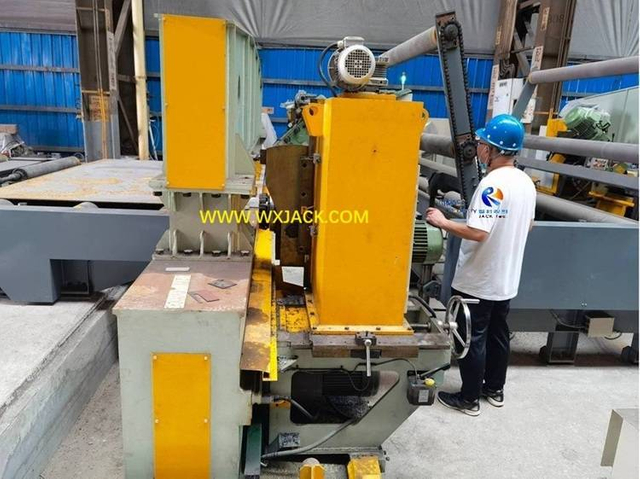

2 Edge Milling Machine 77
3 Edge Milling Machine IMG_20211230_131324
4 Edge Milling Machine 3
5 Edge Milling Machine 12
6 Edge Milling Machine IMG_20211223_090126
7 Edge Milling Machine IMG_20211228_132742
8 Edge Milling Machine IMG_20211231_141808

A. Точная линейная направляющая для тяжелых условий работы на фрезерном станке Wuxi JACK Edge:



Каково значение сверхмощных точных линейных направляющих для обеспечения высокого стандарта работы универсального кромкофрезерного станка?


1. Во-первых, давайте рассмотрим принцип работы кромкофрезерного станка (станка для снятия кромок):

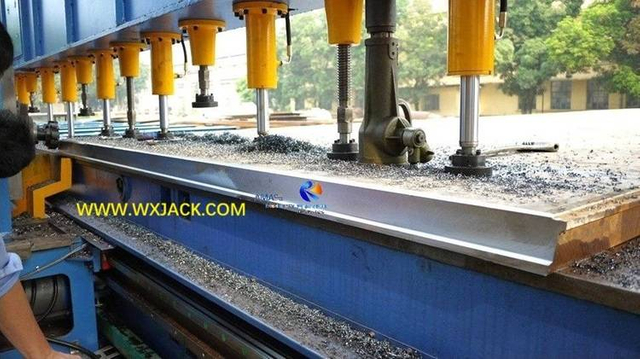

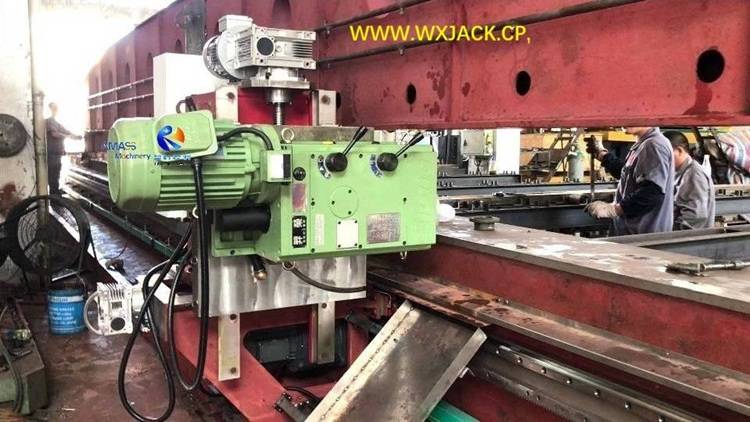

1) Кромкофрезерный станок выполняет скашивание кромки листового металла таким образом, что фрезерная головка перемещается вдоль станины станка в горизонтальном направлении с рабочей скоростью.Как вы можете найти на картинке ниже;

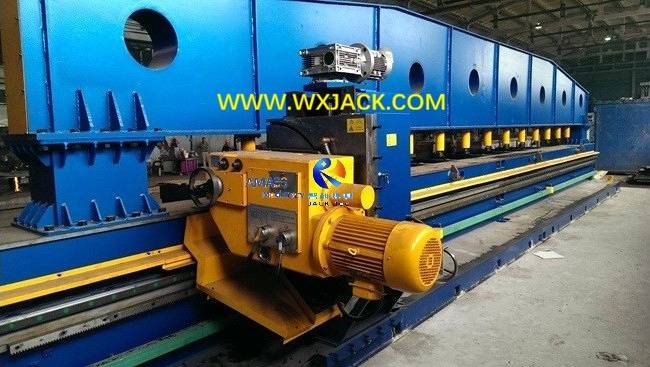

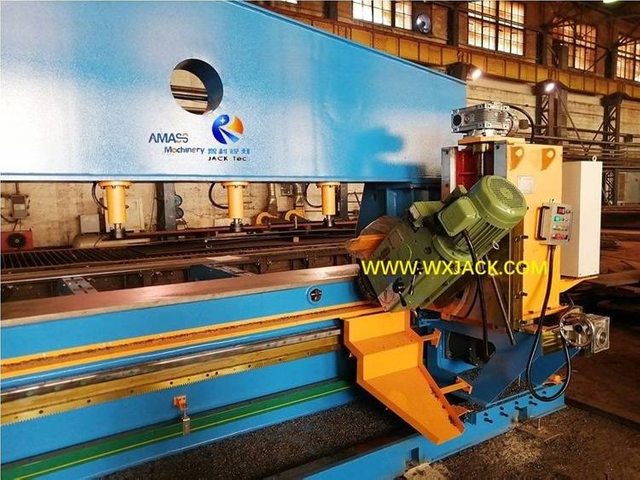

Каретка фрезерной головки на горизонтальной механической станине кромкофрезерного станка: (Рис.6)

Рис. 1 Кромкофрезерный станок 156 IMG_20220114_090158

2) По этой причине постоянный стабильный ход каретки фрезерной головки вдоль длинной станины кромкообрезного станка имеет жизненно важное значение для обеспечения приемлемого и постоянного качества работы кромкообрезного станка;

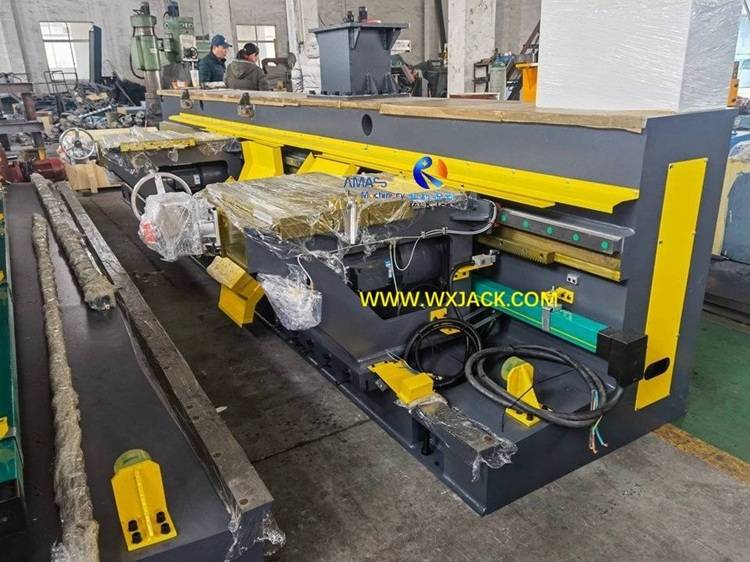

2. Тип и способ установки направляющей на универсальном кромкофрезерном станке Wuxi JACK:

1) В Wuxi JACK Edge Milling Machine есть две части горизонтальных линейных направляющих, установленных на станине станка: верхняя часть установлена ​​вертикально, а нижняя часть установлена ​​плоско, и они расположены перпендикулярно друг другу.Это дает двойную гарантию стабильного и плавного хода фрезерной каретки вдоль станины кромкообрезного станка.Пожалуйста, проверьте фото ниже:

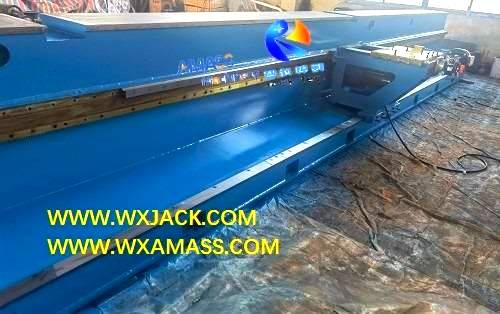

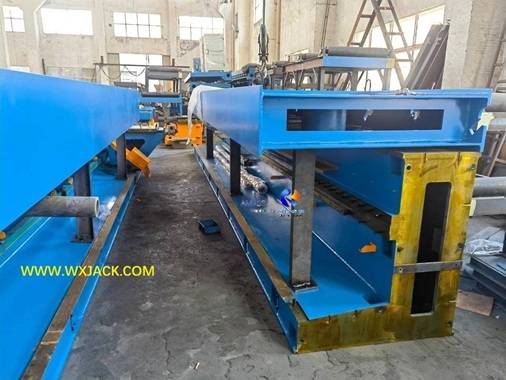

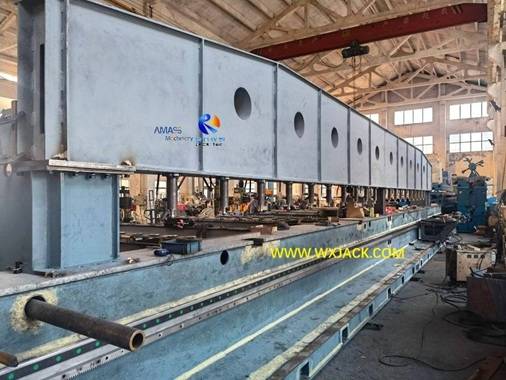

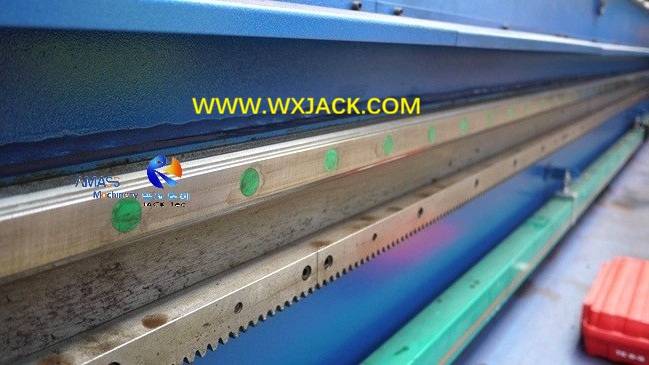

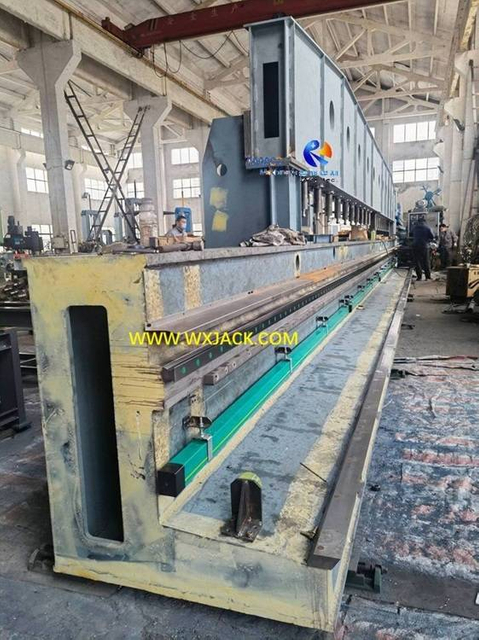

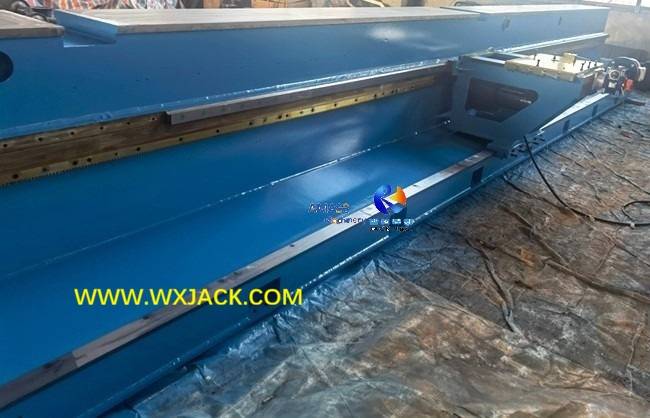

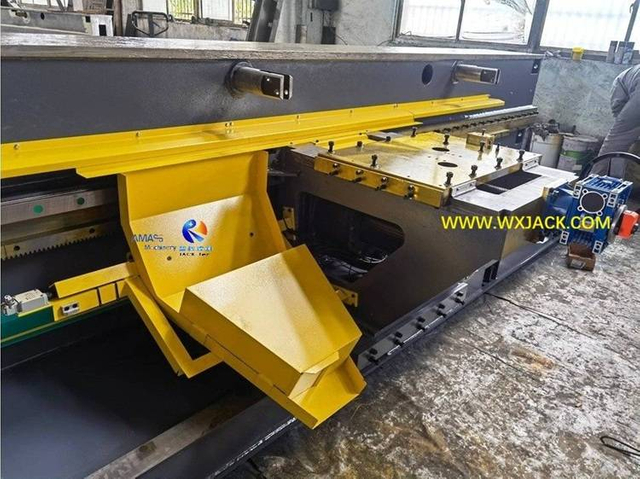

Механическое основание и двойные ступени горизонтальных сверхмощных прецизионных линейных направляющих в сборе: (Рис.6)

Рис. 2 Кромкофрезерный станок 121 IMG_20220111_163025
2) В связи с этим, такой способ расположения сверхмощных точных шарикоподшипниковых линейных направляющих в универсальном фрезерном станке Wuxi JACK может гарантировать стабильно плавную работу фрезерной головки в наибольшей степени;
3) Кроме того, в Wuxi JACK Edge Milling Machine смазка точной линейной направляющей для тяжелых условий эксплуатации может производиться вручную или автоматически, в зависимости от предпочтений заказчика.Пожалуйста, проверьте фото ниже:

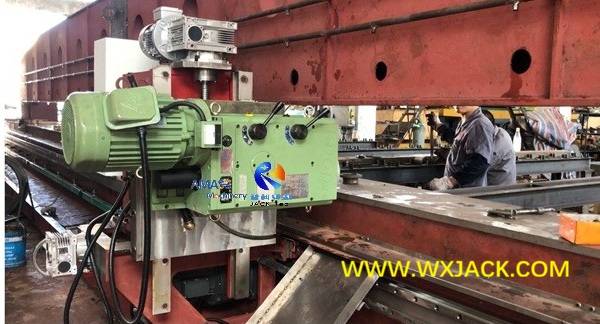

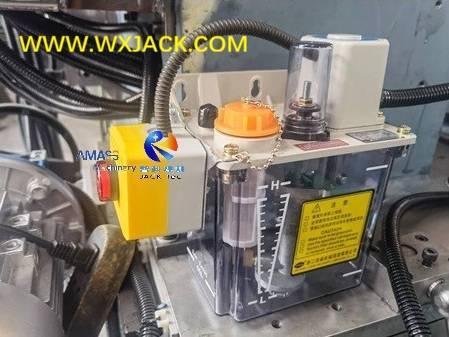

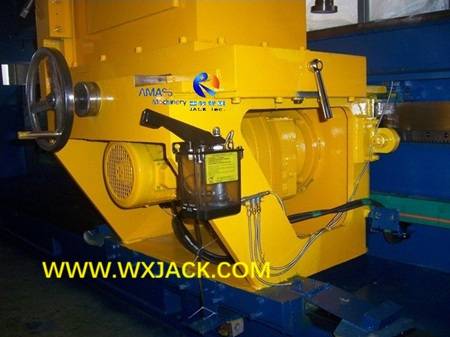

Система смазки на подвижной каретке кромкофрезерного станка: (Рис.8)

Рис. 3 Фрезерный станок для кромок IMG_3111

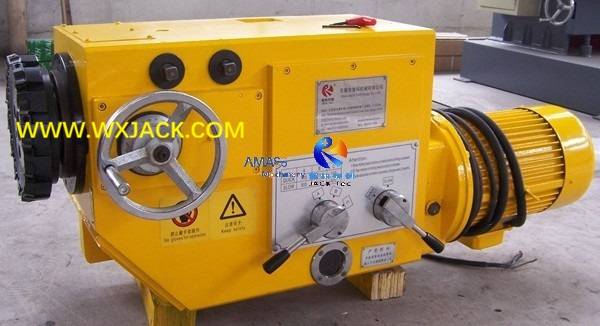

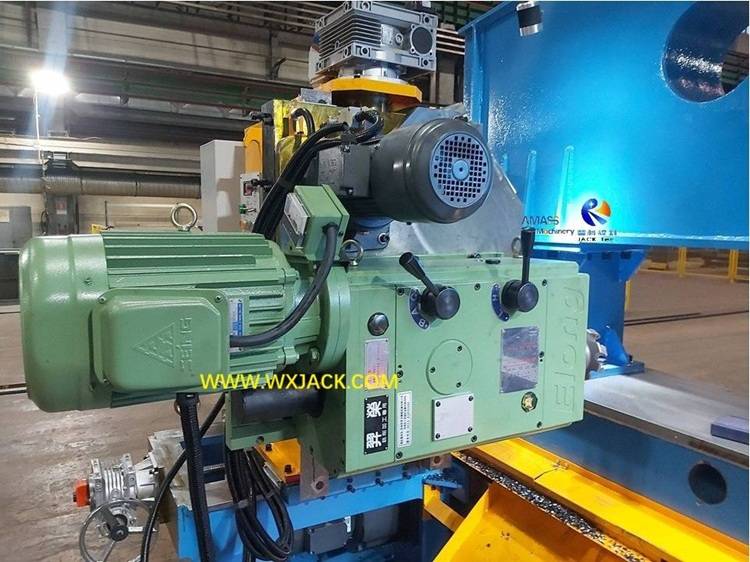

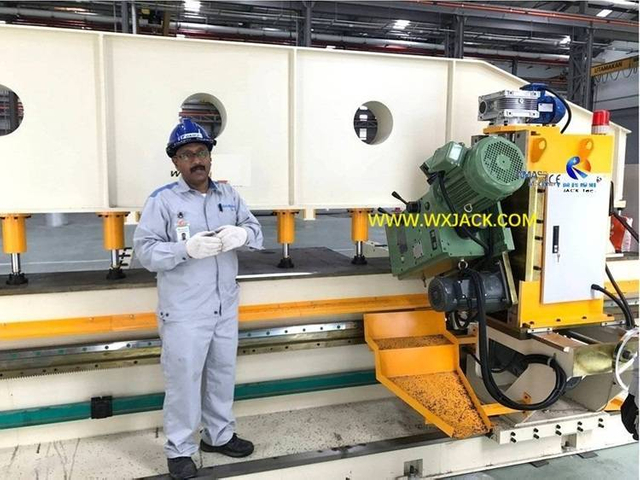

B. Мощная и многофункциональная фрезерная головка, используемая в универсальном фрезерном станке Wuxi JACK:

Каковы уникальные возможности фрезерной головки универсального кромкофрезерного станка Wuxi JACK?

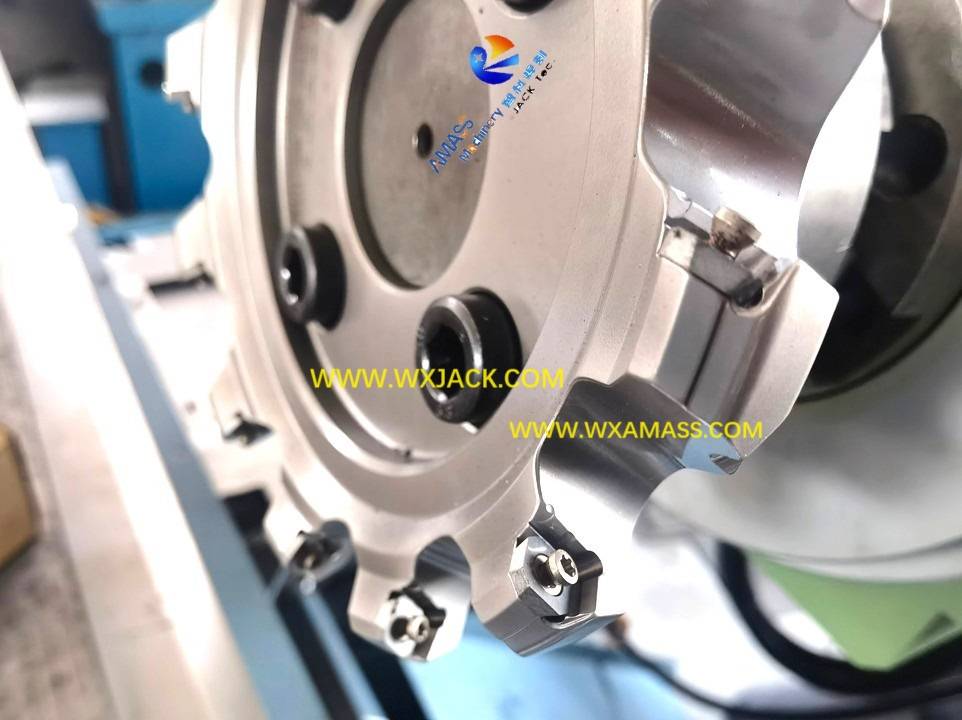

Вы знаете, что фрезерная головка является основным рабочим элементом при работе кромкофрезерного станка (станка для снятия фаски с пластин). Итак, каковы конкурентные преимущества фрезерной головки Wuxi JACK Edge Milling Machine? Ниже приведены несколько типичных моментов для иллюстрации:



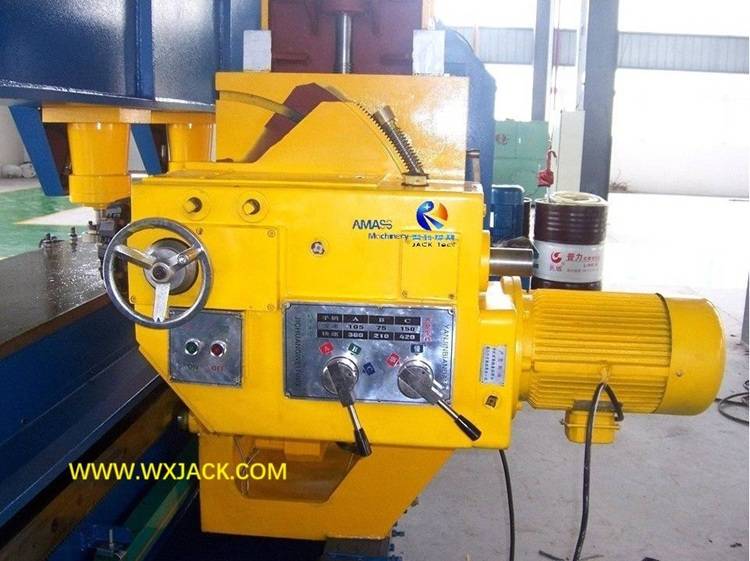

1. Удобное революционное изменение скорости во время работы универсального кромкофрезерного станка Wuxi JACK:

1) Доступно несколько скоростей: Во время работы универсального концевого фрезерного станка, чтобы обеспечить необходимую скорость фрезерования кромок в зависимости от измененных характеристик рабочих частей, фрезерная головка имеет от 6 до 9 классов революционной скорости для замены;

2) Удобное управление: И такой контроль скорости легко получить на универсальном фрезерном станке Wuxi JACK.Пожалуйста, проверьте выше в 1ул. Фото: На лицевой стороне фрезерной головки имеется заводская табличка с указанием диапазона оборотов.И, просто вручную повернув маховик сбоку от фрезерной головки, скорость вращения можно отрегулировать до другого класса для станка для снятия кромок с пластин.Это обеспечивает гибкую, легкую и точную работу универсального кромкофрезерного станка Wuxi JACK;
3) Сравнительно, революционное изменение скорости в фрезерном станке для кромок других поставщиков на рынке намного сложнее и неточнее: вам нужно открыть фрезерную головку и установить другую часть шестерни;

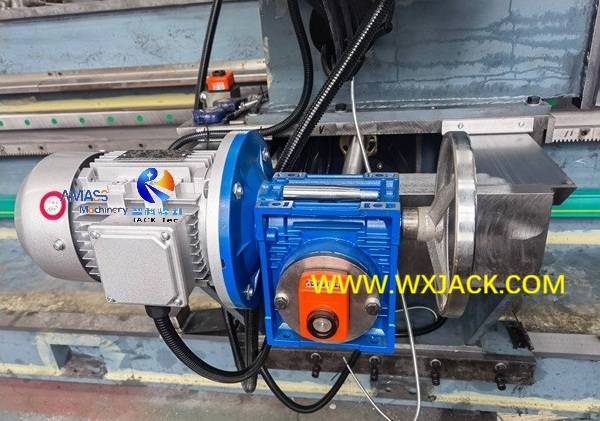

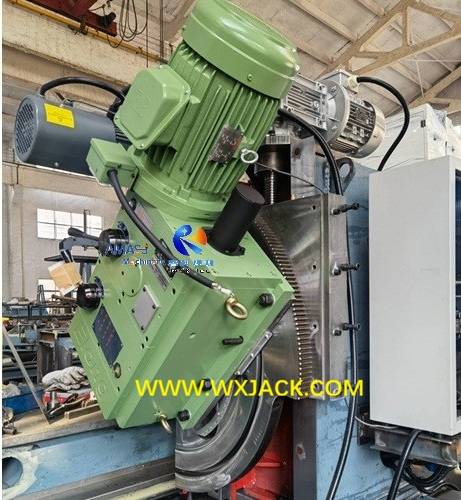

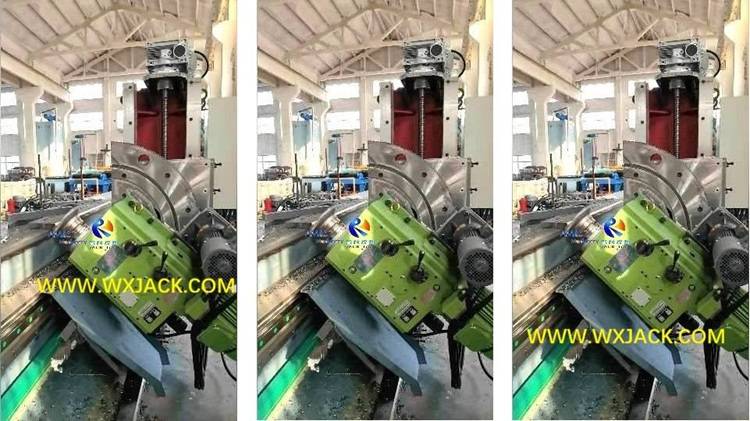

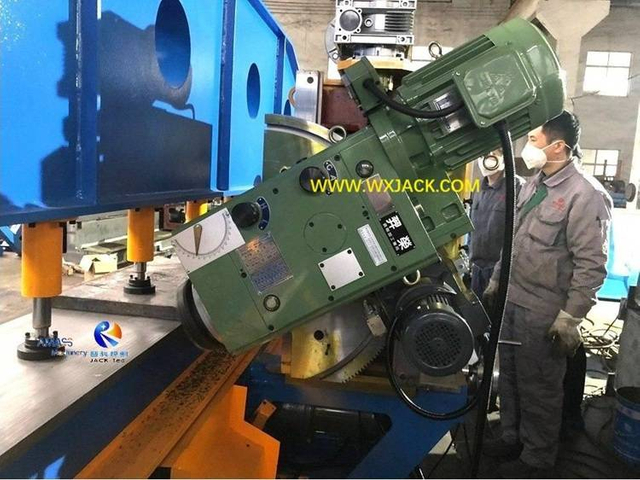

2. Автоматический наклон и/или подача фрезерной головки на фрезерном станке Wuxi JACK Edge:

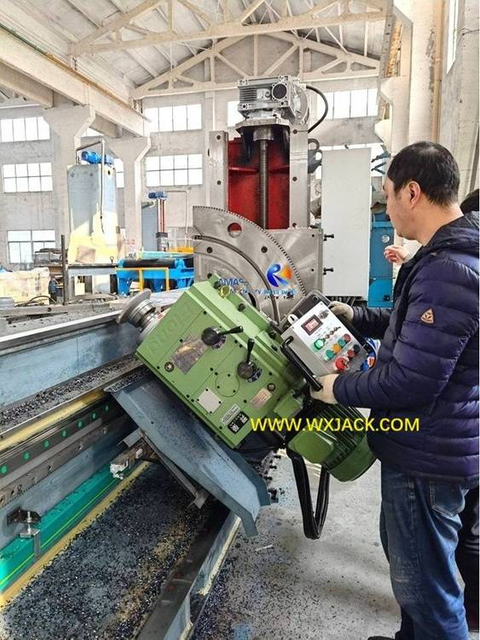

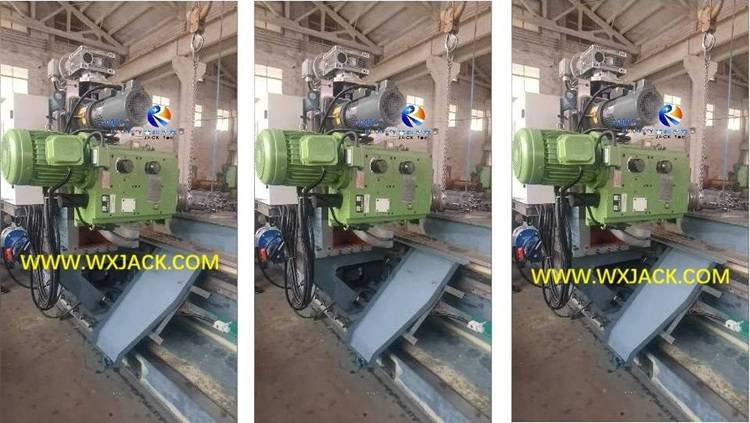

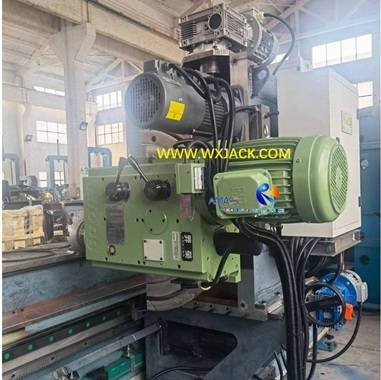

Как вы можете узнать из 2й Фото, на станке для фрезерования кромок общего назначения Wuxi JACK (станок для снятия фаски с пластин), наклон и подача вперед фрезерной головки могут выполняться не только вручную, но также доступны с приводом от двигателя.Это улучшает работу фрезерного станка Wuxi JACK Edge для повышения уровня автоматизации, точности, производительности и экономии труда;



3. Производительность кромкофрезерного станка Wuxi JACK:

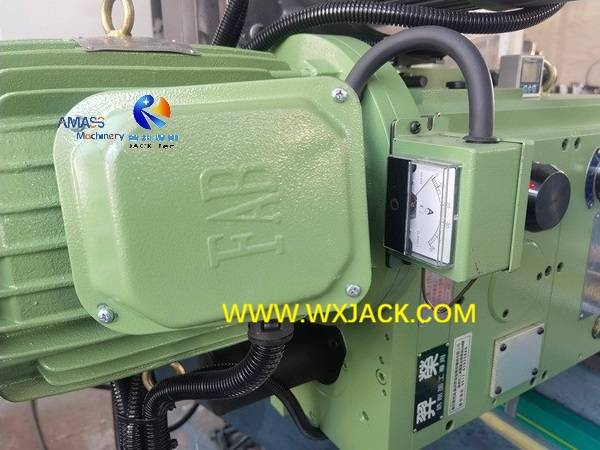

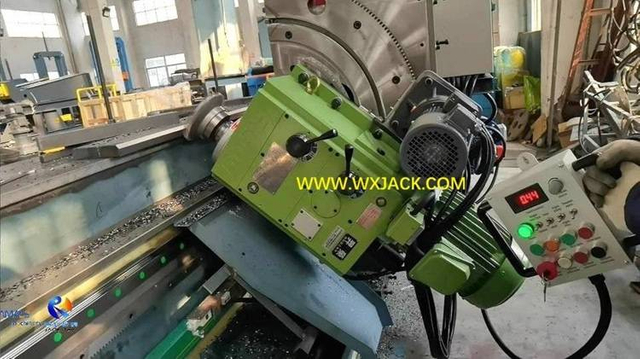

3рд Фото показывает фрезерную головку и ее амперметр.Это еще одна эксклюзивная конфигурация универсального кромкофрезерного станка Wuxi JACK.С помощью этого амперметра фрезерной головки можно точно и интуитивно контролировать глубину резания во время снятия фаски с листа на концевом фрезерном станке общего назначения: оператор может контролировать рабочее состояние фрезерной головки и торцовочного лезвия, просто наблюдая за показаниями амперметра.Это дает полезную и мощную функцию фрезерному станку Wuxi JACK Edge;



4. Защита рабочего лезвия фрезерного станка Wuxi JACK Edge:

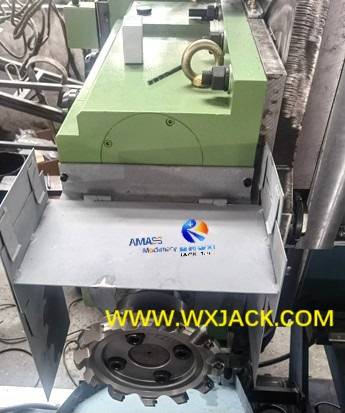

Как показано на 4й Фото, чтобы обеспечить достаточную защиту фрезерной головки от мусора во время процесса торцевого фрезерования, мы устанавливаем полупрозрачные защитные кожухи вокруг фрезерной головки на станке для фрезерования кромок.

Рабочее видео универсального кромкофрезерного станка Wuxi JACK

Ниже приведены видеоролики, отражающие различные аспекты периода работы универсального кромкофрезерного станка Wuxi JACK:

Шоу фрезерования нижней кромки и рабочей скорости в Wuxi JACK Edge фрезерный станок

Отображение скорости фрезерования прямых кромок и снятия фаски в Wuxi JACK Edge фрезерный станок

Фрезерование верхней кромки на кромкофрезерном станке на предприятии Wuxi JACK

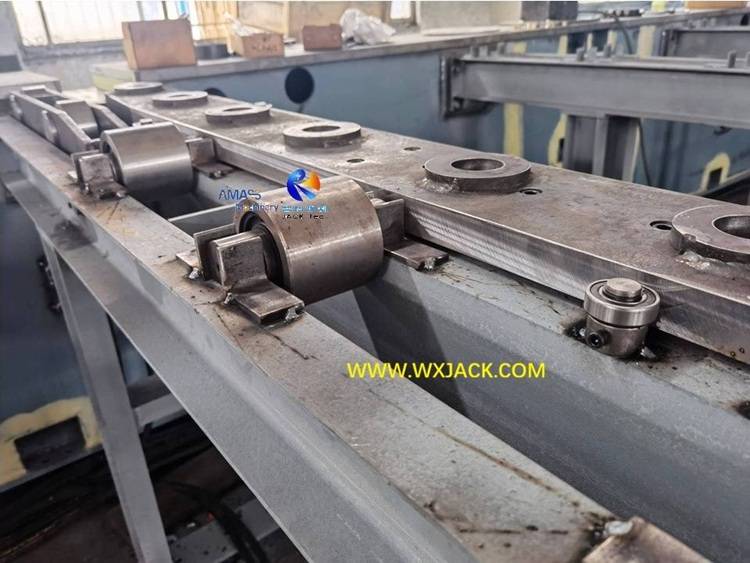

Проверка на Система загрузки и выгрузки заготовок с гидравлическим приводом кромкофрезерного станка на предприятии Wuxi JACK

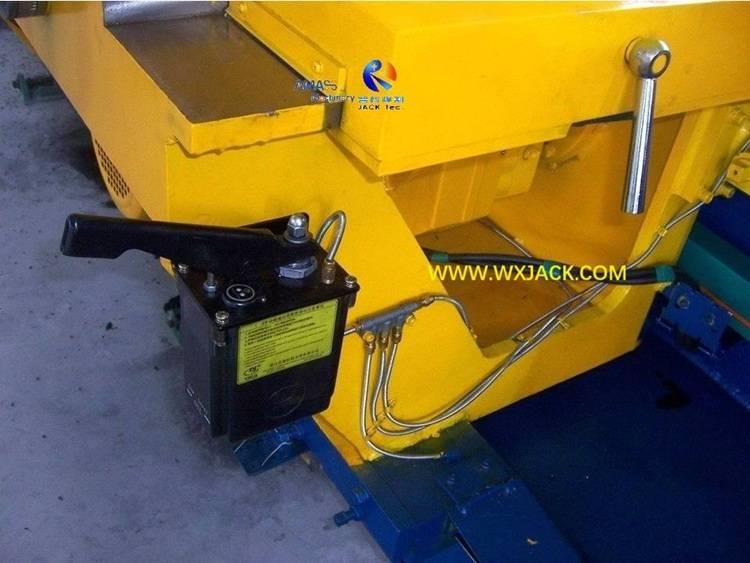

Регулировка скорости с помощью подвесной ручки в Wuxi JACK Edge фрезерный станок

Фрезерование кромок длинной узкой полосовой доски и крупным планом на Качество готовой фаски в Wuxi JACK Edge фрезерный станок

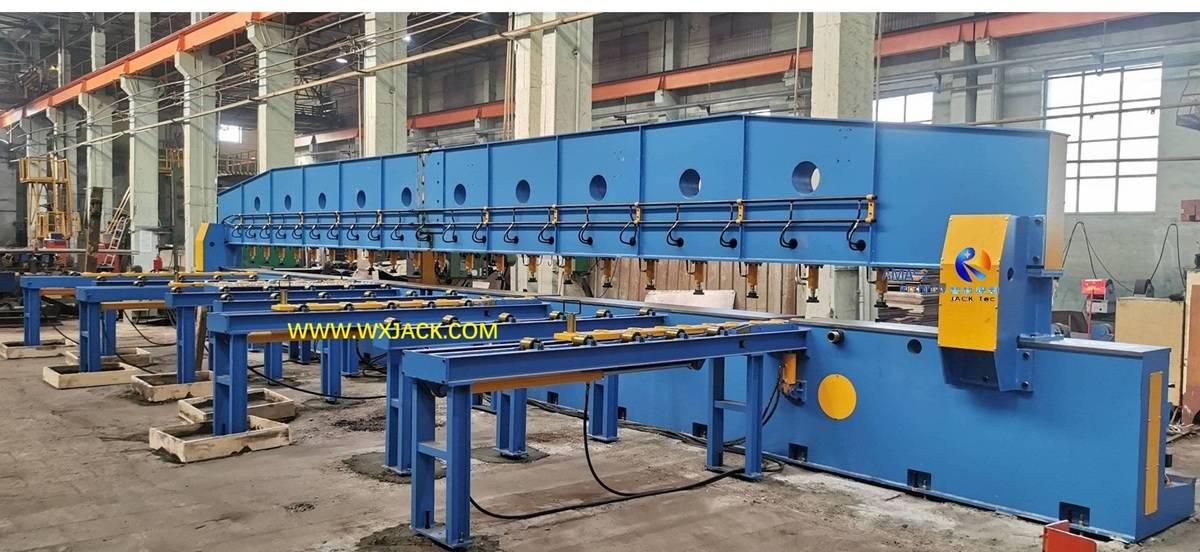

Классификация кромкофрезерных станков Wuxi JACK

1. На странице продукта Краевой фрезерный станок, мы даем классификацию кромкофрезерных станков общего назначения (станок для снятия кромок с пластин) с технической точки зрения: Серия XBJ с одной головкой, Двойные головки серии SXBJ, вместе с GFXBJ и Универсальный кромкофрезерный станок серии FXBJ с четырьмя и пятью головками;
2. Другой взгляд на классификацию концевых фрезерных станков общего назначения основан на прагматическом смысле: мы можем рассматривать этот кромкофрезерный станок как общее назначение и или расширенная конфигурация.Итак, как отличить два типа концевых фрезерных станков общего назначения?
3. Кромкофрезерный станок общего назначения можно определить как стандартную обычную структуру и универсальное применение, которое может удовлетворить большинство потребностей клиентов.Сюда входят одноголовочные станки серии XBJ, а также двухголовочные фрезерные станки серии SXBJ;
4. Как следует из названия, фрезерный станок с расширенной конфигурацией относится к оборудованию со сложными функциями, которое отвечает высоким требованиям клиентов.К ним относятся, помимо прочего: от четырех до пяти комплектов фрезерных головок, оснащенных одним комплектом кромкофрезерного станка, гидравлическим приводом, автоматическим блоком вталкивания и вытягивания стальных листов в концевом фрезерном станке общего назначения, широчайшим диапазоном -45°. Угол фрезерования +45° для станка для снятия фаски с плиты, tсенсорный экран HMI (человеко-машинный интерфейс), ввод и управление целевым углом фрезерной головки в кромкообрабатывающем станке и т. д .;
5. На странице продукта 'Фрезерный станок с длинным ходом с двумя головками», мы подробно расскажем о важных технических аспектах оборудования.

Панель навигации на 'Классификация кромкофрезерных станков'

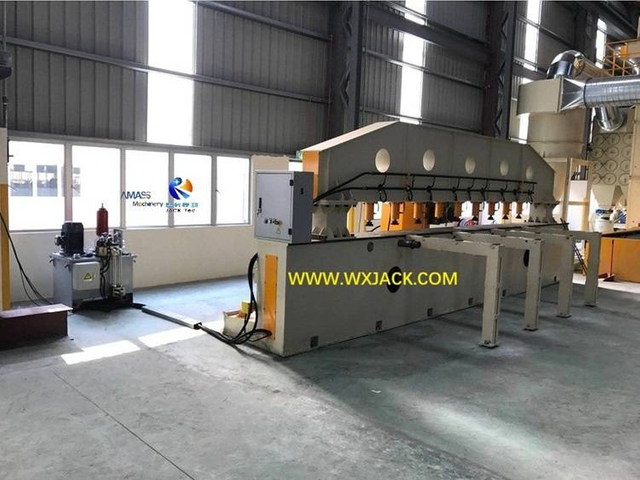

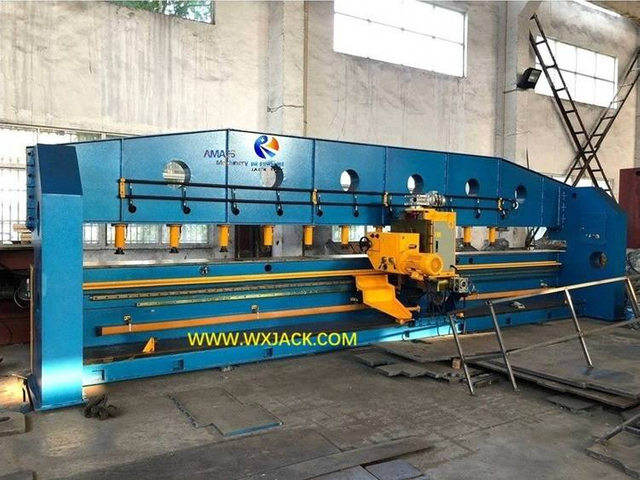

1. Фрезерный станок с одной головкой серии XBJ

Подробнее >>

1. Определение кромкофрезерного станка общего назначения с одной головкой:

1) Конфигурация: Фрезерный станок с одной головкой серии XBJ имеет только одну часть фрезерной головки в одном комплекте оборудования;
2) Ориентация установки фрезерной головки в одной головке Концевой фрезерный станок общего назначения (станок для снятия фаски с пластин) обычно используется для снятия фаски с верхней кромки или скашивания верхней кромки. Как показано на левом фото;
3) Скос нижнего края: Если необходимо выполнить скашивание нижней кромки во время работы кромкофрезерного станка с одной головкой, пластину из углеродистой стали необходимо вытащить из станка, перевернуть вверх дном на 180° и снова загрузить в кромкофрезерный станок во второй раз. бег;

4) Применимая заготовка: В практическом применении обычно наблюдается макс.действительная длина заготовки на одноголовочном кромкофрезерном станке общего назначения составляет от 3000мм до 9000мм: Соответствующие типичные модели: XBJ-3, XBJ-6 и XBJ-9 Концевой фрезерный станок общего назначения.Для тонкого стального листа толщиной менее 14 мм допустимая длина резки одноголовочного кромкофрезерного станка может быть до 12000 мм: Соответствующая модель - машина для снятия фаски XBJ-12;
5) Во время работы регулируемая рабочая скорость фрезерования кромок является VFD (преобразователь частоты) с инверторным управлением и отображается на пульте управления кромкофрезерного станка (станок для снятия кромок с пластин), как показано на левом фото.



2. Технические параметры одноголовочного универсального кромкофрезерного станка серии XBJ:

Ниже приведены технические характеристики наиболее часто встречающихся (или стандартных) моделей одноголовочного кромкофрезерного станка XBJ (станок для снятия кромок с пластин).Для всех специальных концевых фрезерных станков, таких как XBJ-4, XBJ-7, XBJ-10, он также доступен Wuxi JACK.

Распространенная модель сингла
Фрезерный станок с кромкой головки
XBJ-3/ 4/ 5/ 6/ 7/ 8/ 9/12
Макс.Действительная длина фрезерования кромки 3 000 мм ~ 12 000 мм
Мощность фрезерной головки 7,5 кВт или 9,3 кВт
Мощность гидравлического двигателя 5,5 кВт
Количество фрезерных головок 1 комплект
Тип фасок, которые необходимо сделать Верхняя фаска
Применимая толщина пластины 6 ~ 50 мм (доступны более толстые)
Угол фрезерования 0° ~ 45°;0° ~ 80°
Скорость фрезерования кромок 130 ~ 1000 мм/мин.ЧРП
Холостой ход фрезерной головки 4000 мм/мин.
Гидравлическое номинальное/ рабочее давление 5,5/3,5 МПа
Рабочий стол фрезерного станка 450 мм Ш x 1050 мм В

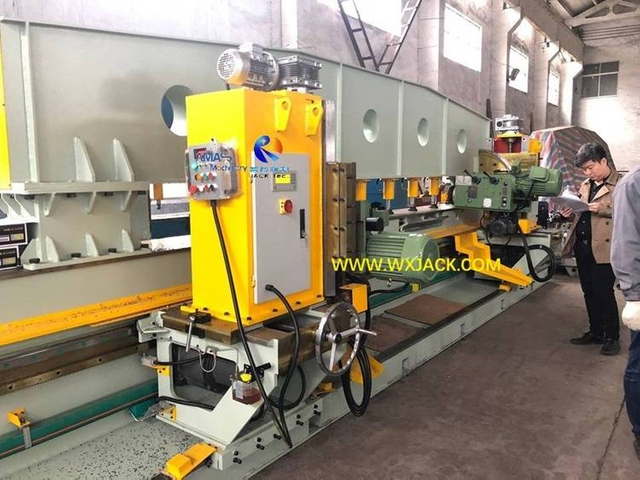

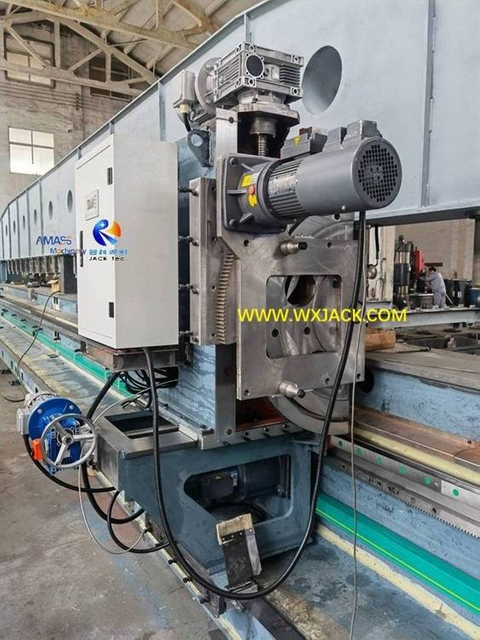

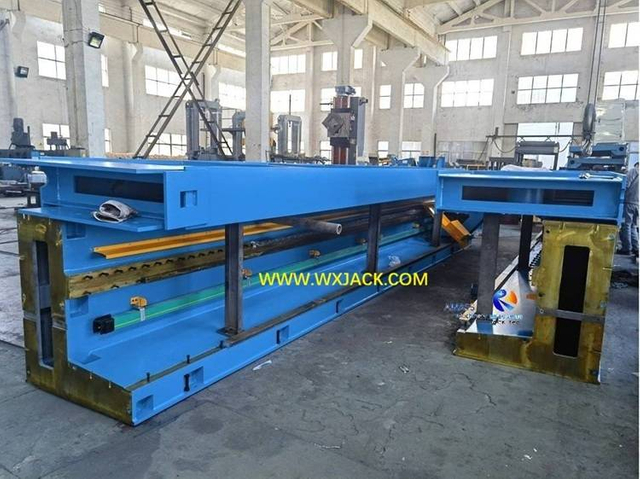

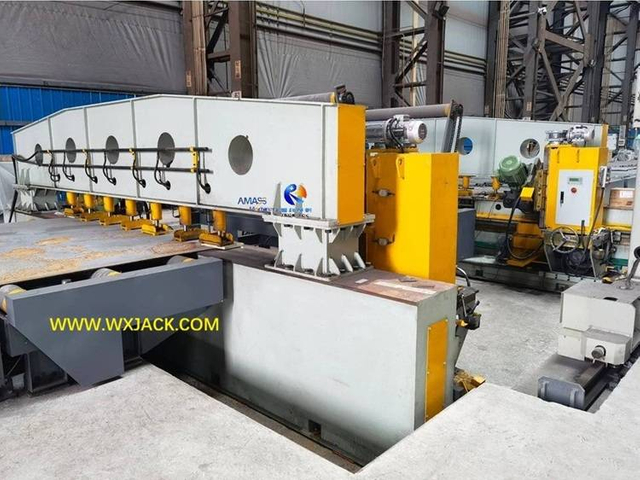

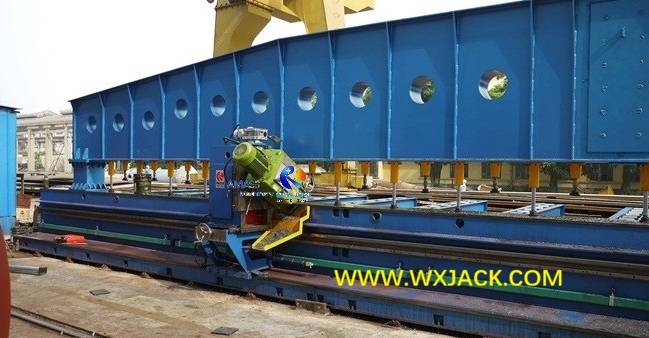

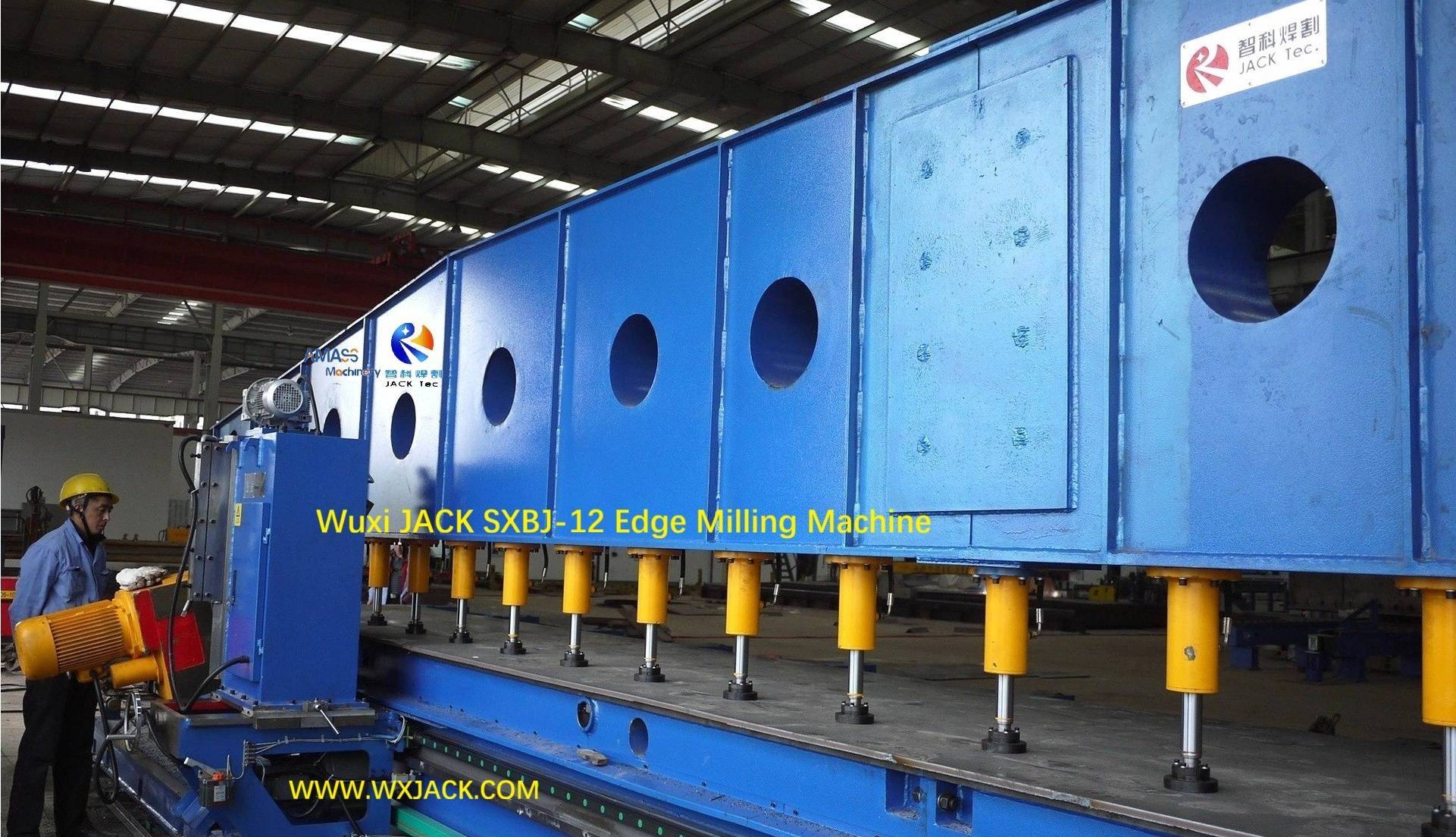

2. Фрезерный станок с двойной головкой серии SXBJ

Подробнее >>

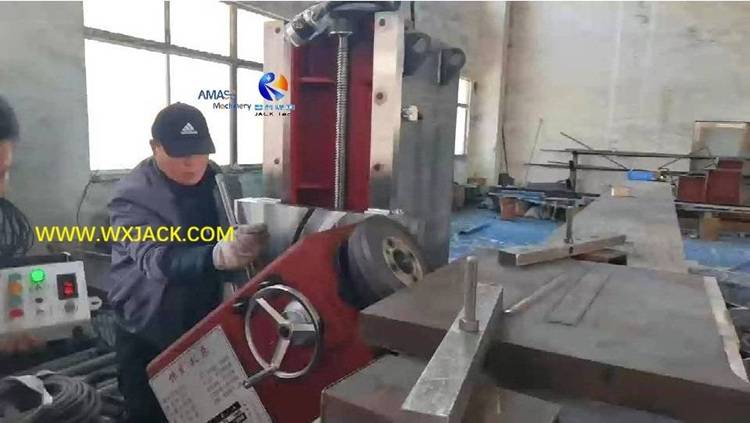

1. Определение кромкофрезерного станка с двумя головками:

1) Конфигурация: Фрезерный станок общего назначения с двойными головками серии SXBJ (станок для снятия кромок с пластин) имеет два комплекта фрезерных головок в комплекте оборудования;

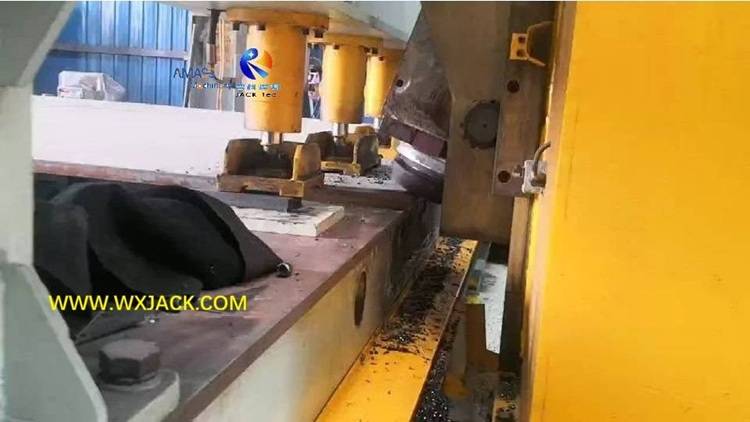

2) Ориентация установки: В большинстве случаев два комплекта фрезерных головок в универсальном концевом фрезерном станке устанавливаются на одной стороне рабочего стола станка: один для снятия фаски сверху, а другой — для снятия фаски снизу.Два комплекта фрезерных головок перемещаются вместе в течение всего рабочего процесса станка для фрезерования кромок общего назначения;

3) Специальный дизайн: Кроме того, существует специальный двухголовочный фрезерный станок с двумя головками, в котором две части фрезерных головок установлены с обеих сторон рабочего стола станка.Это делается для одновременного фрезерования кромок с обеих сторон узких длинных стальных листов во время работы на универсальном концевом фрезерном станке;
4) Применимые характеристики: Обычный замеченный Макс.действительная длина заготовки для обработки на универсальных кромкофрезерных станках с двойными головками серии SXBJ: от 3м до 18м.Соответствующие модели машин от SXBJ-3 до SXBJ-18.Из них наиболее часто выбираемыми моделями на рынке являются кромкофрезерные станки SXBJ-3, SXBJ-6, SXBJ-9, SXBJ-12, SXBJ-15 и SXBJ-18.Разумеется, в этом диапазоне доступны кромкофрезерные станки общего назначения любого размера, например, SXBJ-7, SXBJ-8 и SXBJ-10.



2. Технические параметры кромкофрезерного станка с двумя головками:

Ниже приведены технические характеристики кромкофрезерного станка с двумя головками серии SXBJ.Также доступны специальные требования заказчика к машине.
Модель двойных головок
Краевой фрезерный станок
SXBJ-3/ 4/ 5/ 6/ 7/ 8/ 9/ 10
/12/11/13/ 14/ 15/ 16/17/18
Макс.Действительная длина фрезерования кромки 3 000 мм ~ 18 000 мм
Мощность фрезерной головки 7,5 кВт или 9,3 кВт или 11 кВт
Мощность гидравлического двигателя 5,5 кВт
Количество фрезерных головок 2 комплекта
Типы фасок, которые необходимо сделать Верхний и нижний край оба
Применимая толщина пластины 6 ~50/80мм/100мм
Угол фрезерования для верхней и нижней головки 0°~ 45°;-45° ~ 0°; 0°~ 80°;
-45°~ +45°
Скорость фрезерования кромок 130 ~ 1000 мм/мин.
Гидравлическое номинальное/ рабочее давление 5,5/3,5 МПа
Рабочий стол фрезерного станка 550 мм Ш x 1050 мм В




Применение и сопутствующее оборудование кромкофрезерного станка общего назначения

1. Применение кромкофрезерного станка общего назначения:

1) Кромкофрезерный станок (станок для снятия фаски с пластин) широко используется во всех отраслях промышленности, которые связаны со сваркой металлических листов, особенно сваркой встык толстых стальных листов.Чем выше толщина стальных пластин, тем полезнее универсальный концевой фрезерный станок;
2) Типичными объектами, на которых осуществляется установка и применение кромкофрезерного станка, являются верфь, строительство мостов, электростанция и т. д.



2. Сопутствующее оборудование с кромкофрезерным станком:

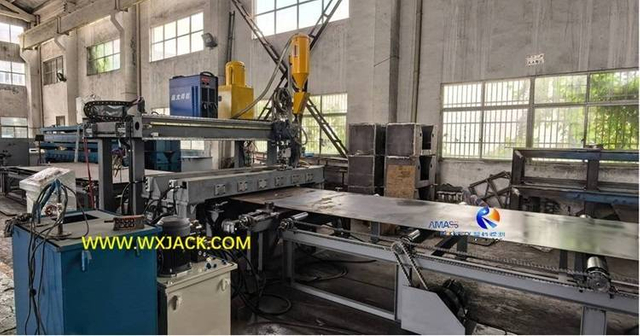

1) За 1ул. операция подготовки изготовления металлической пластины, оборудование, следующее за кромкофрезерным станком общего назначения по технологическому маршруту производства, Машина для стыковой сварки пластин;

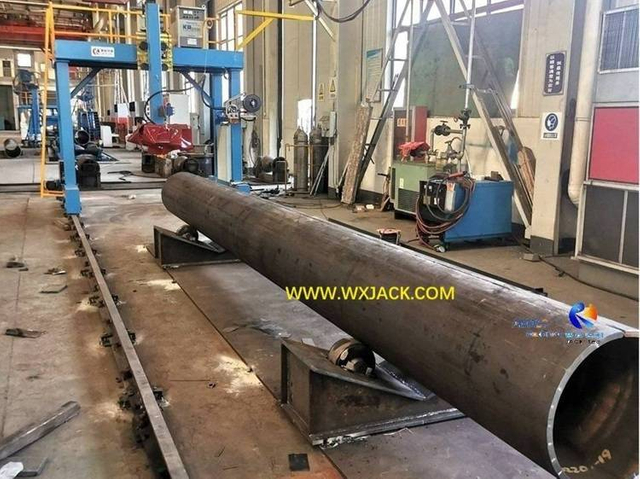

2) Для производства труб к оборудованию, связанному с концевым фрезерным станком общего назначения, относятся сварочный манипулятор, сварочный вращатель, аппарат для прихватки труб и аппарат для внутренней сварки больших труб;

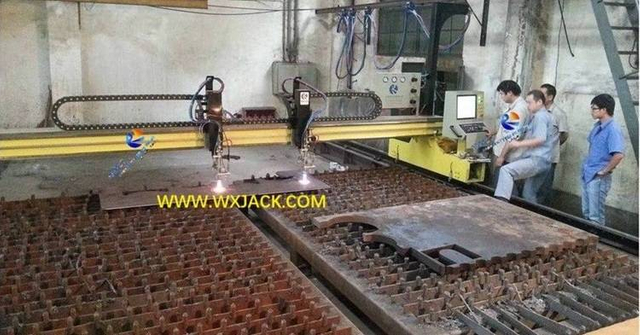

3) Предшествующее оборудование перед кромкофрезерным станком Станок для резки полосовых пластин с ЧПУ, которые разрезают стальной лист по размеру перед снятием фаски и сваркой;



3. Аналогичное оборудование с кромкофрезерным станком общего назначения:

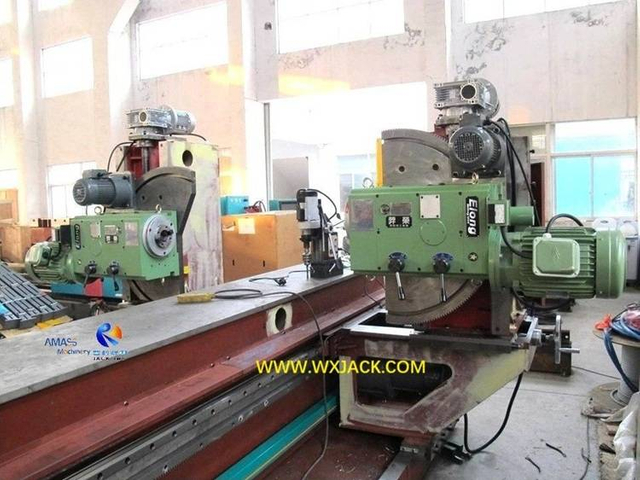

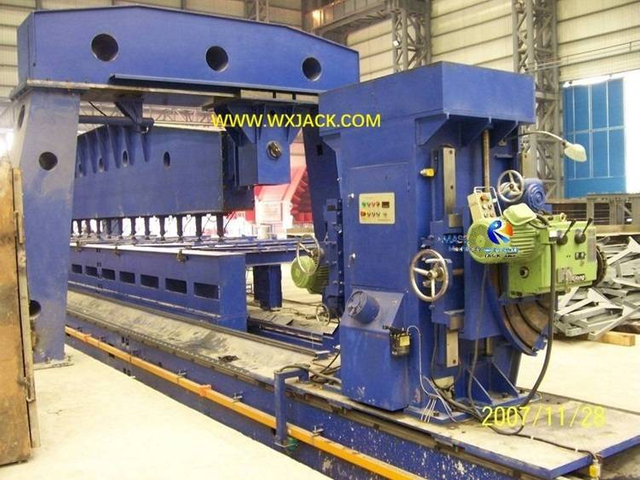

1) Существует своего рода кромкофрезерный станок для тяжелых условий работы с подвижным листом, который выполняет те же функции, что и кромкофрезерный станок серии XBJ/SXBJ, но имеет совершенно другую структуру и принцип работы.Пожалуйста, проверьте изображение ниже;

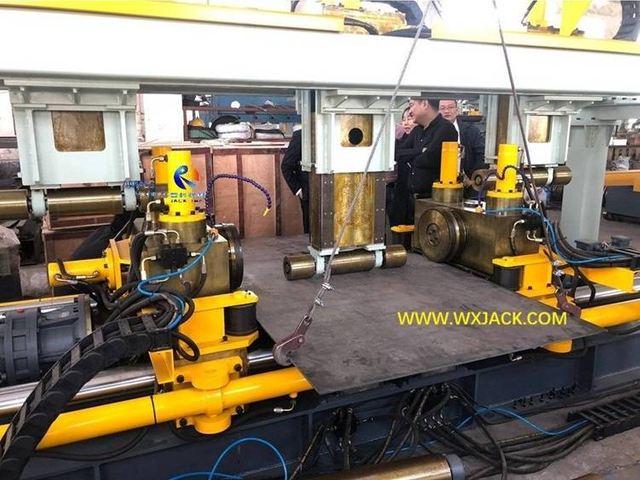

2) Машина для закругления кромок серии RH, который также обрабатывает кромку стального листа, но работает по иной теории для других целей, чем кромкофрезерный станок;

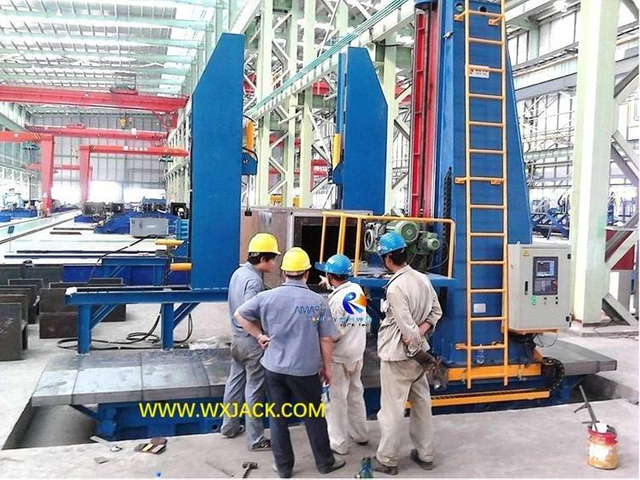

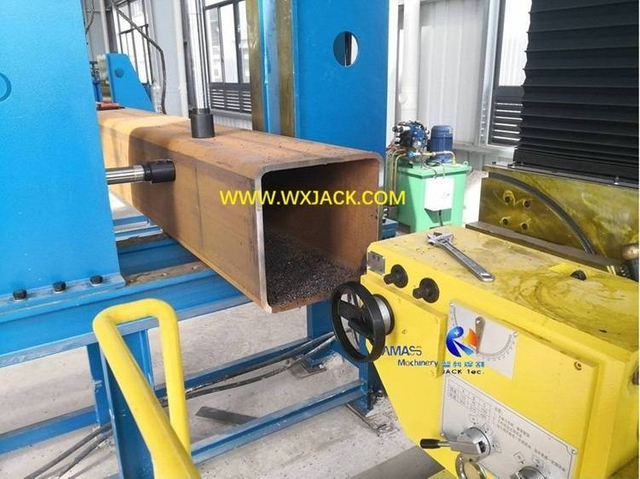

3) Фрезерный станок с торцевой поверхностью балки серии DX также использует высокомощную высокоскоростную фрезерную головку в качестве основного рабочего элемента, как и торцевой фрезерный станок общего назначения, но для других целей;

4) Эти машины и оборудование также являются превосходным продуктом Wuxi JACK.

Часто задаваемые вопросы о кромкофрезерном станке общего назначения

  • Q Что такое отношения между Wuxi Jack Technology Co., Ltd и Wuxi Amass Machinery Co., Ltd?

    A Уси Джек был основан в начале 2009 года, специализирующихся на дизайне и производстве. Wuxi Amass - это компания, специализирующаяся на продаже продуктов Джеки и других товаров за рубежом.
  • Q Какой ваш термин обслуживания?

    A 1) У нас есть 1-летняя гарантия бесплатно для всех наших продуктов с даты принятия продуктов заказчиком;
    2) Мы продолжаем дать нашим клиентом лучшего обслуживания по истечении гарантийного периода с
    лучшая цена;
    3) Мы предоставляем нашим запасным частям клиента с лучшей ценой;
    4) После получения информации от клиента наше время ответа находится в течение 2 часов для
    Китайские клиенты материковой части, и в течение 1 дня самый длинный (в зависимости от часового пояса)
    для зарубежных клиентов;
    5) Мы предоставляем услуги, охватывающую монтаж, ввод в эксплуатацию и обучение для нашей продукции;
    6) Мы даем консультацию нашим клиентам по всем техническим вопросам
  • Q У вас есть зарубежный филиал или офис продажи?

    A В настоящее время нет. Но у нас есть долгосрочный партнер более 10 лет в России и Центральной Азии, где у нас очень широкая клиентская база. (Это местные компании, которые распространяют и помогают служить нашу продукцию)
    Чтобы иметь информацию о наших продуктах, пожалуйста, используйте контактный путь, перечисленный выше. Мы дадим вам отзывы в течение 24 часов после получения расследования от вас.
  • Q У вас есть прайс-лист вашей продукции?

    A Поскольку наши продукты инженерно-инженерной на заказ, у нас нет прайс-листа в настоящее время. Для получения подробной информации нашей продукции вы можете перейти к продуктам этого сайта для просмотра; И вы можете скачать из загрузки по информации этого веб-сайта.
    Если у вас есть любой запрос на нашу продукцию, пожалуйста, свяжитесь с нами по вашему удобству.
  • Q Какова услуга сферы вашей компании (продукты, его приложение и бизнес-режим)?

    A Дизайн и производство и продать (включая послепродажное обслуживание) ниже машины и оборудования:
    Металлическая пластина / труба / пучок сварки / срез / обрабатывающее оборудование;

    Сборка двутавровой балки Сварочная прямая интегральная машина;
    Машина для соединения тарелки;
    Фрезерный станок для торца луча;
    Двутавровая балка Производство Производство (в том числе сборка машины, поглощенная дуговая сварочная машина, выпрямляющая машина, стальной конвейер);
    Машина для резки пересечения трубы с ЧПУ;
    Плазмена с ЧПУ / полосой пламя / плазменный станок;
    Линия производства Коробчатая балка (в том числе сборка машины), электромашина для сварочной машины электробанки, погружной дуговой сварочный аппарат, фрезерный станок для торца луча);
    Производственная линия T Луч (включая сборка машины, погружной дуговой сварочной машины / сварочный аппарат CO2);
    Сварка поворота;
    Сварочный манипулятор;
    Позиционер сварки;
    Различные специализированные сварочные машины

    Эти оборудование широко используются в промышленности стальной конструкции, здания судна, строительство моста, сосуда под давлением, нефтехимической и т. Д.
