Трубосварочный аппарат Wuxi JACK, предлагающий наиболее подходящее предложение по изготовлению труб для клиентов!

Панель навигации на "Трубосварочный аппарат"

Широкий выбор машин для сварки труб Wuxi JACK: Машина для круговой сварки труб / Машина для обратной сварки труб / Машина для продольной сварки труб / Машина для прихваточной сварки труб

A. Функции и применение трубосварочного аппарата в различных сценариях:

1. Широкое использование: Трубосварочный аппарат относится к важной отрасли Сварочное оборудование: Во многих крупномасштабных и тяжелых отраслях промышленности, таких как котлы/нефтехимия/сосуды под давлением/фармацевтика/природный газ и т. д., цилиндрические рабочие части: трубы/трубки/цилиндры/резервуары широко используются в качестве наиболее важного сырья;
2. Критическое сварочное оборудование: Соответственно, производство различных труб/трубок/трубных фланцев включает в себя ряд технологических этапов с использованием различных конструкций и моделей трубосварочных машин;

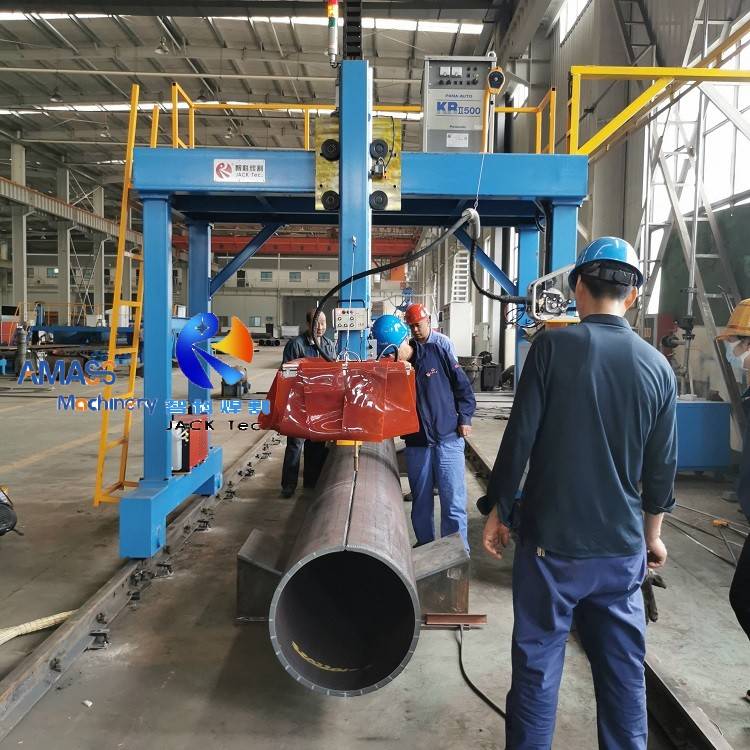

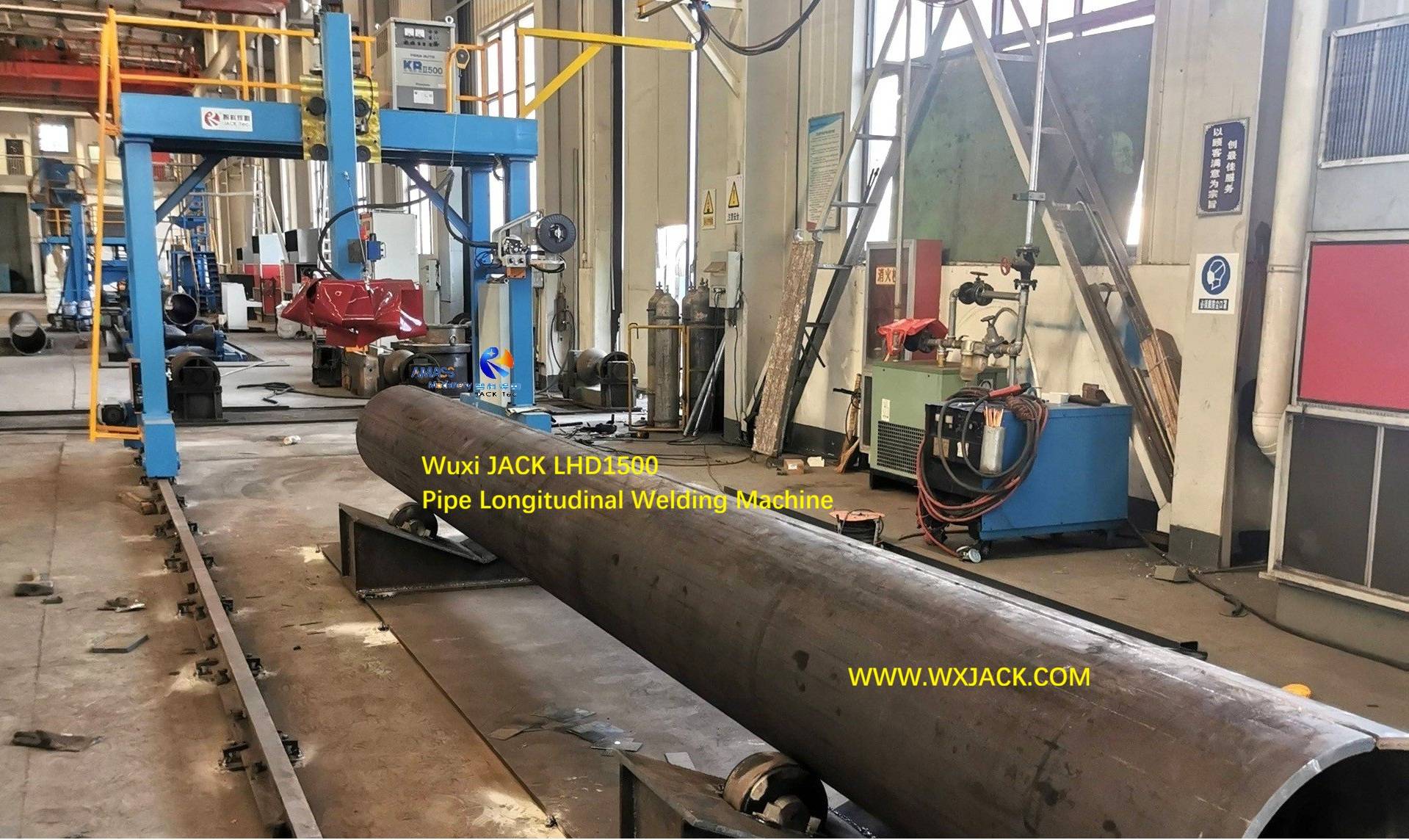

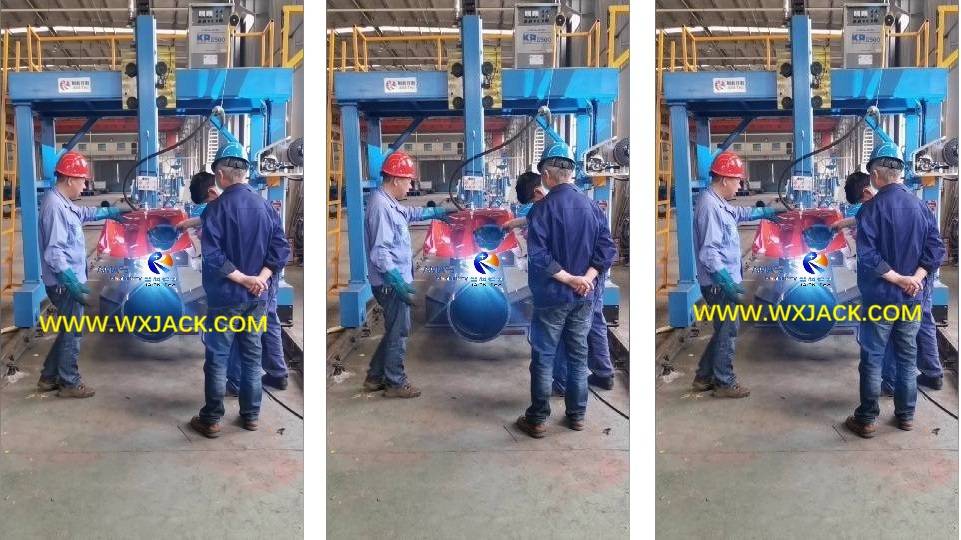

3. Машина для обратной сварки труб Wuxi JACK LHD1500: (Рисунок 1)

Рис.1 Машина для обратной сварки труб 4


4. Основная классификация трубосварочного аппарата Wuxi JACK и его использование:

1) СО2 обратная сварка на машине для обратной сварки труб перед сваркой готовой поверхности;
2) Сварка внутренней и внешней окружности с помощью машины для кольцевой сварки труб;
3) Сварка по всей длине с помощью машины для продольной сварки балок/труб;
4) Незаменимая формовка труб на машине для прихваточной сварки;
5) Внутренняя продольная сварка с помощью аппарата для внутренней сварки труб и т. д.


B. Технические характеристики трубосварочного аппарата Wuxi JACK:

1. Работа на различных видах трубосварочных машин:

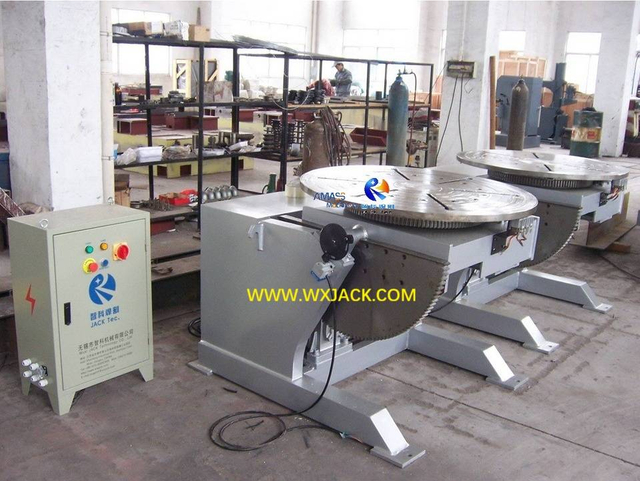

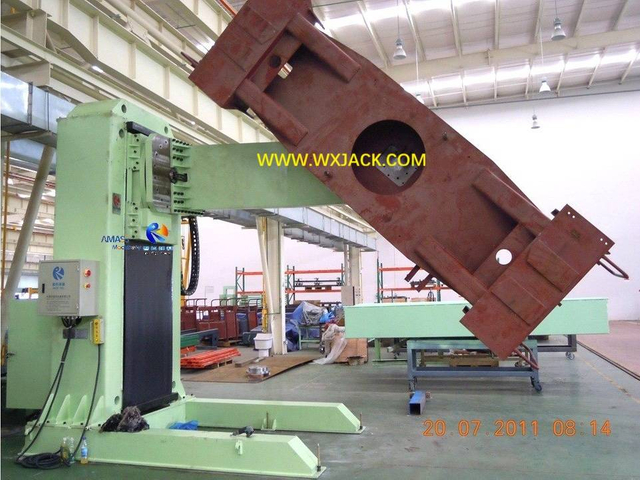

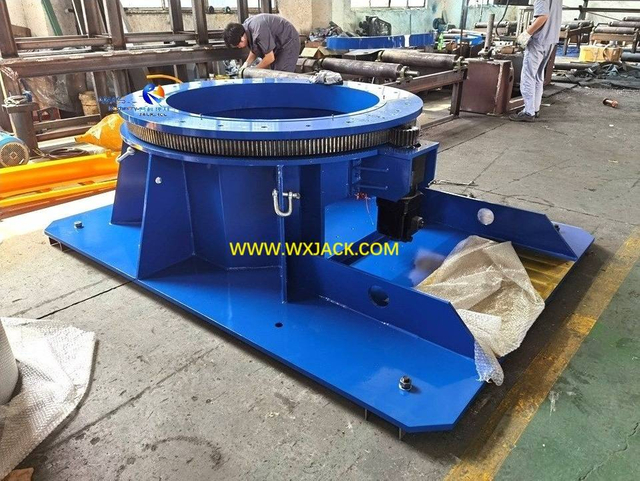

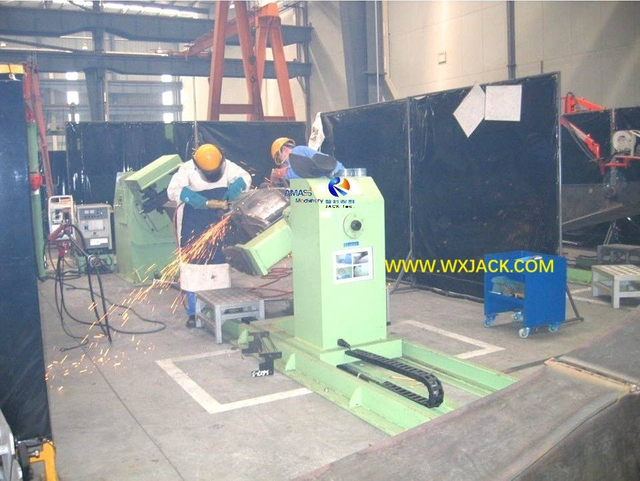

Обычно это предполагает работу помощника после принятия Сварочное приспособление.Такой как:
1) Предварительная обработка сварочных пазов на кромках рабочих частей;
2) Фиксация труб при сварке и т.п.;

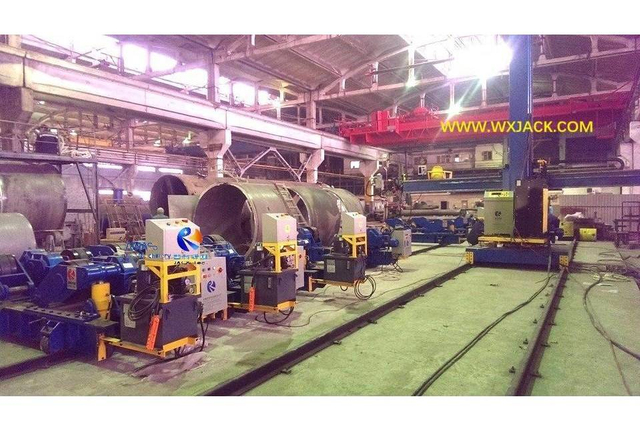

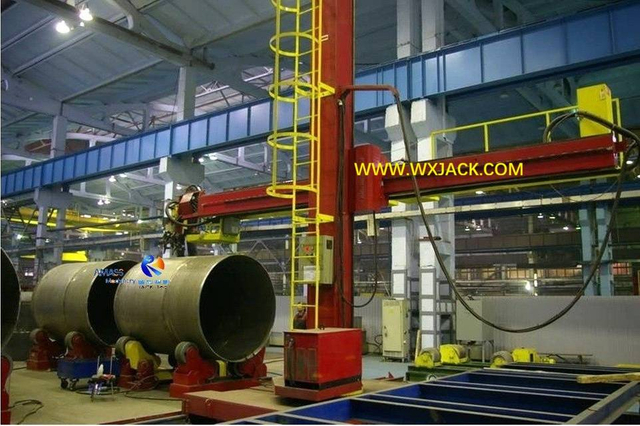

3) А также различные модели Сварочный манипулятор (сварочная колонна и стрела), для выполнения внутренних и наружных продольных швов с помощью машины для продольной сварки труб;

2. Широкие технические характеристики трубосварочного аппарата:

Он поставляется в широком диапазоне габаритных размеров:
1) От такой же большой, как Длина 50 м и высота 10 м. машины для продольной сварки балок;
2) Чтобы такой же компактный, как Длина 1500 мм и высота 1500 мм. изготовленного по индивидуальному заказу аппарата для кольцевой сварки фланцев труб;
3. Гибкий режим сварки. применяется в различных конструкциях трубосварочных машин в зависимости от практических условий и требований клиентов, включая: CO2 GMAW/SAW (дуговая сварка под флюсом)/ TIG/ MIG/ GMAW...;
4. Быстрое рассмотрение Информация об этой важной группе сварочного оборудования проиллюстрирована на сводных слайдах веб-страницы «Краткое описание трубосварочного аппарата Wuxi JACK'.

Различные конструкции и модели трубосварочного аппарата Wuxi JACK

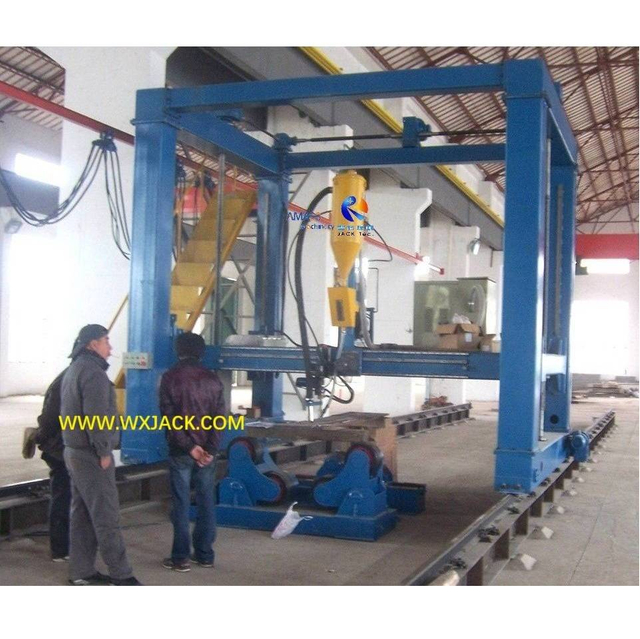

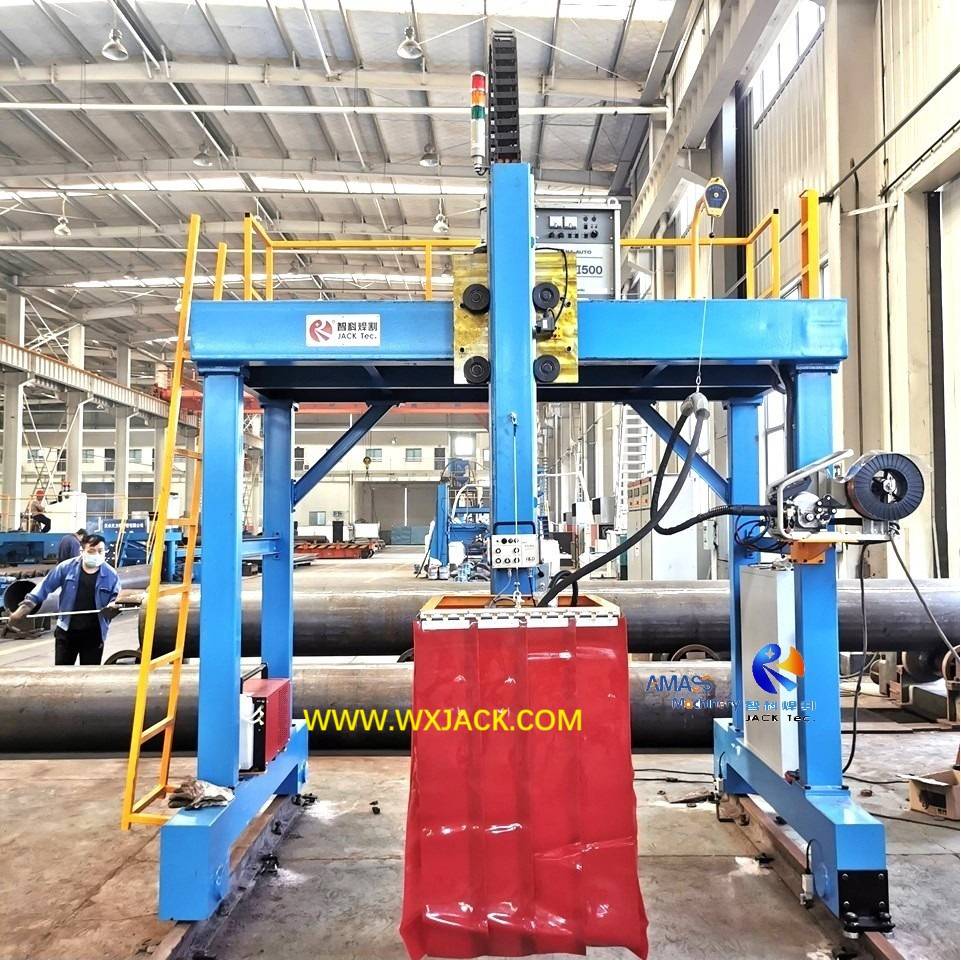

Машина для обратной сварки труб среднего и большого размера серии LHD

1. Применение и технические характеристики машины для обратной сварки труб:

1) Использование и применение: LHD1500 Машина для обратной сварки труб предназначен для выполнения обратной сварки труб среднего и большого диаметра в виде машины для продольной сварки.Этот трубосварочный аппарат широко используется в промышленности и на строительных площадках, где прокладываются нефтепроводы, электрические фонарные столбы, муниципальное строительство, прокладка трубопроводов и т. д.;
2) Режим сварки в таком аппарате для обратной сварки труб обычно используется CO.2 сварка в защитных газах;
3) Сварочный ток от нескольких А до 500А;

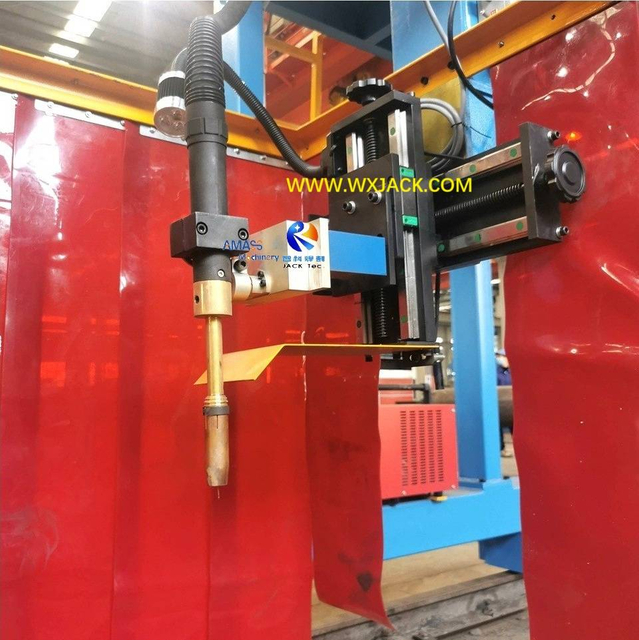

4) Устройство поворота сварочной горелки: Чтобы обеспечить достаточную ширину продольного обратного сварочного шва, который должен быть сформирован на внешней поверхности тела трубы, данный аппарат для обратной сварки труб оснащен устройством поворота сварочной горелки, как показано на рисунке. вышеуказанные 2nd Фото;
5) Контроль положения сварочной горелки: Для точного контроля положения сварочной горелки в течение всей операции обратной сварки этот аппарат для обратной сварки труб оснащен точными поперечными направляющими, установленными на механизме сварочной горелки, как показано на первой фотографии выше;

6) Устройство водяного охлаждения сварочной горелки в машинах для обратной сварки труб серии LHD:

задний фон: Этот трубосварочный аппарат имеет CO2 сварка в среде защитных газов в непрерывном режиме, при которой во время сварки выделяется значительное количество тепла, что отрицательно влияет на работу сварочной горелки;
б) Чтобы гарантировать долгосрочную стабильную работу В трубосварочном аппарате сварочная горелка оснащена системой циркуляции водяного охлаждения, как показано на рис. вышеуказанные 2nd Фото (Красный цвет в боковой нижней части основной рамы машины для обратной сварки труб);
7) Защита глаз операторов: СО2 Сварка в газовой среде излучает сильный свет дуги, который вреден для зрения людей.По этой причине сварочная горелка машин для обратной сварки труб моделей с левосторонним рулевым управлением имеет красную цветовую завесу, окружающую ее, как показано на рисунке. вышеуказанные 2nd Фото;
8) Функция изготовления сварочных канавок: Как показано в вышеуказанные 3р-д ФотоПеред обратной сваркой в ​​машине для обратной сварки труб серии LHD необходимо сначала скосить стальные пластины для изготовления труб. Кромкофрезерный станок серии XBJ, приобретя сварочную канавку на месте для облегчения сварки.

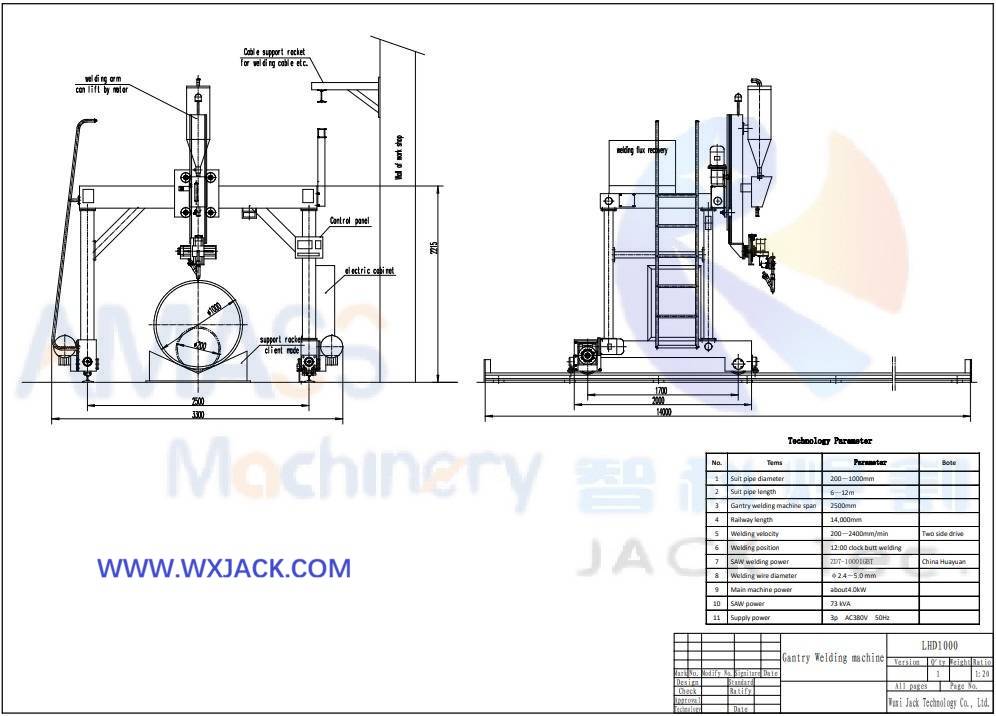

2. Эскиз конструкции машины для обратной сварки труб серии Wuxi JACK LHD:

3. Рабочие видеоролики машины для сварки труб с задним швом Wuxi JACK LHD1500:

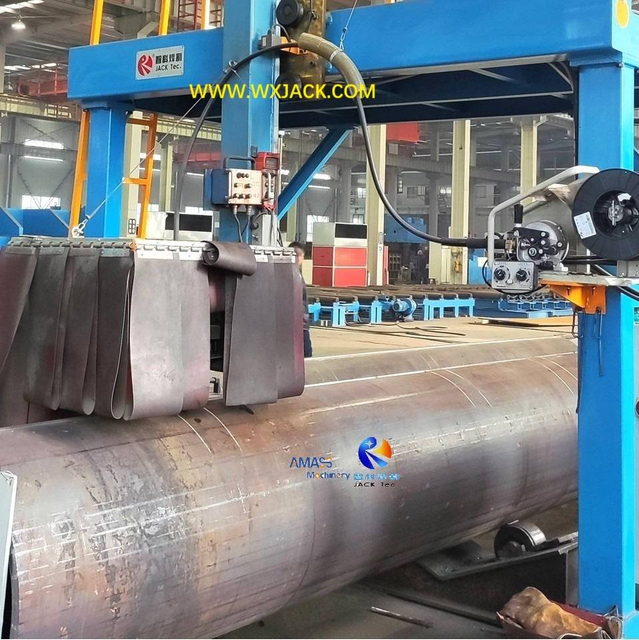

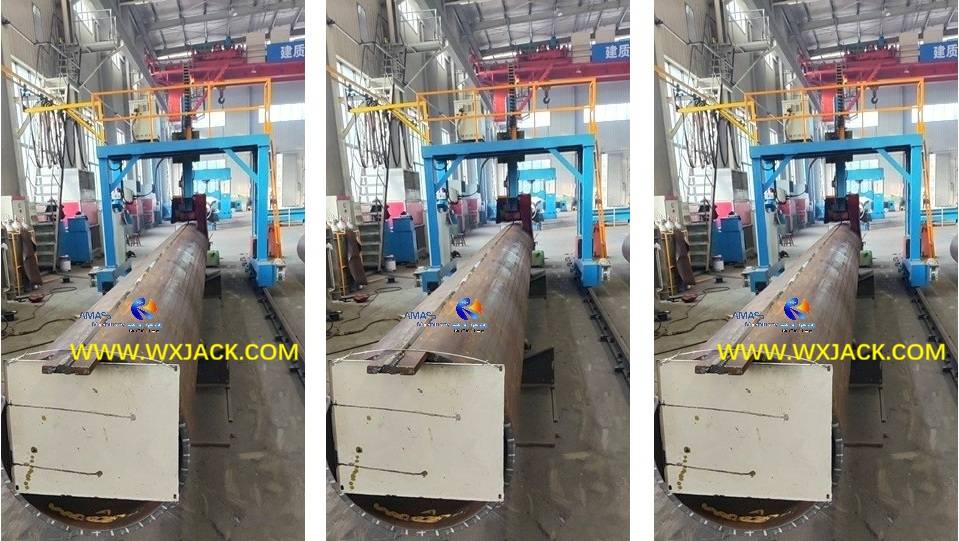

Машина для обратной сварки труб Wuxi JACK LHD1500 изготавливает кусок трубы диаметром 1000 мм в мастерской клиента.

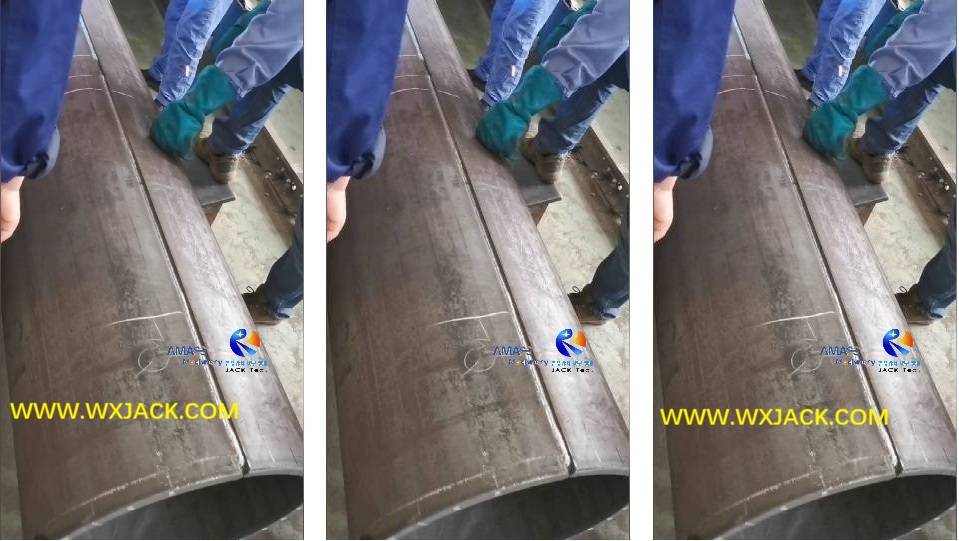

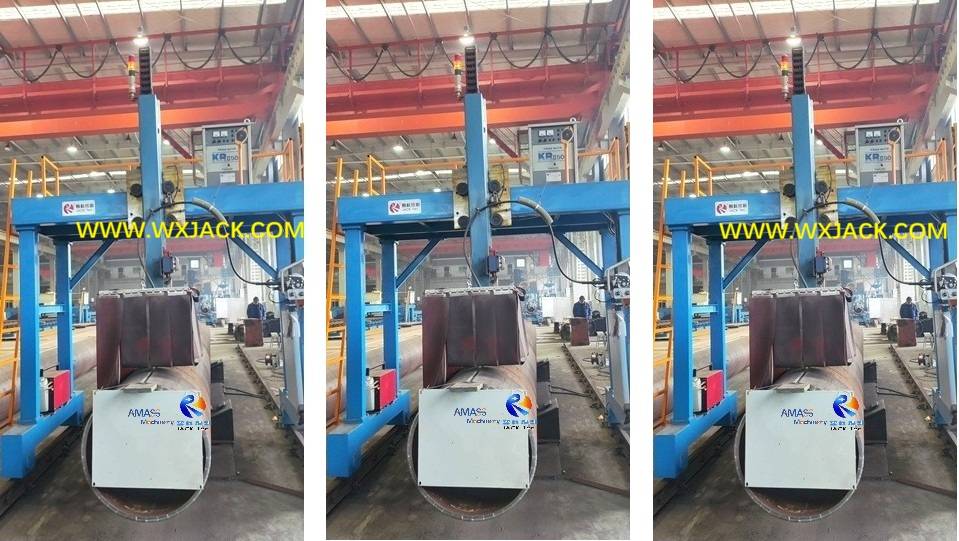

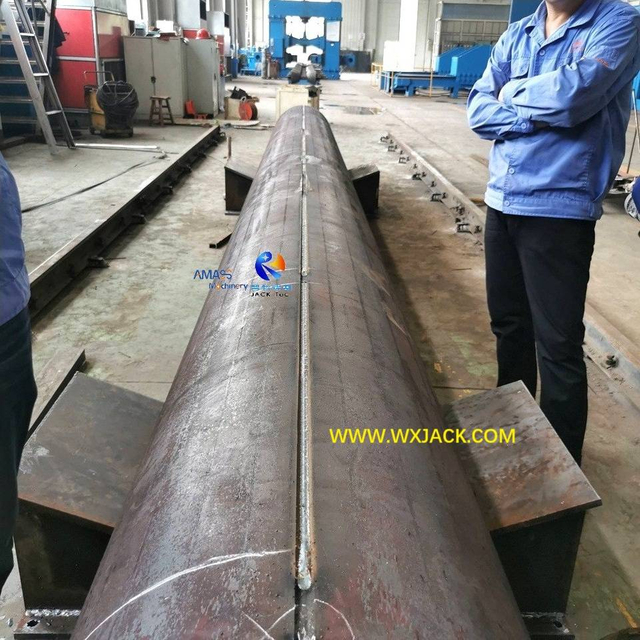

Готовая труба и ее сварной шов, изготовленные на машине продольной сварки труб Wuxi JACK Pipe.

4. Технические параметры машины для обратной сварки труб серии Wuxi JACK LHD:


Ниже приведены технические параметры машины для продольной сварки труб Wuxi JACK LHD1500:

Модель машины для обратной сварки труб ЛРД1500
Применимый диапазон диаметров труб Φ500-1500 мм
Применимый диапазон толщины стенок труб 12 ~ 25,4 мм
Применимая длина трубы 6 ~ 12 м
Пролет козлового рельса 2500 мм
Длина портального рельса 15000 мм
СО2 Скорость обратной сварки 240 ~ 2400 мм/мин.
Сварочный поворотный прицел 0 ~ 35 мм
Положение сварки на трубе 12:00
СО2 Сварочный источник питания НБ-500HD
Размер сварочной проволоки φ1,2-1,6 мм
Общая мощность машины для обратной сварки труб 4 кВт
Номинальный CO2 Мощность сварочного источника питания 250 кВА

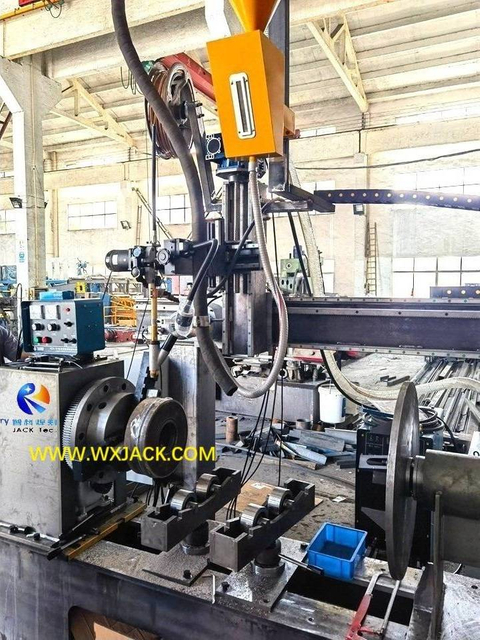

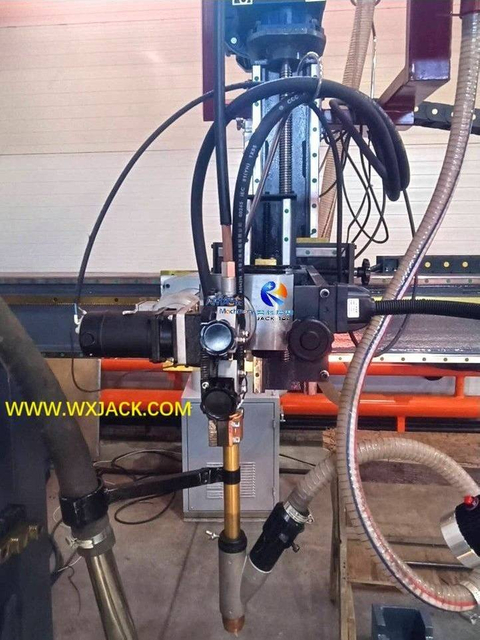

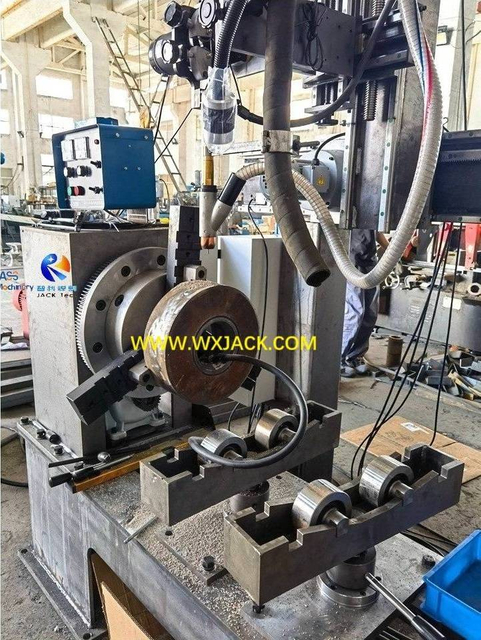

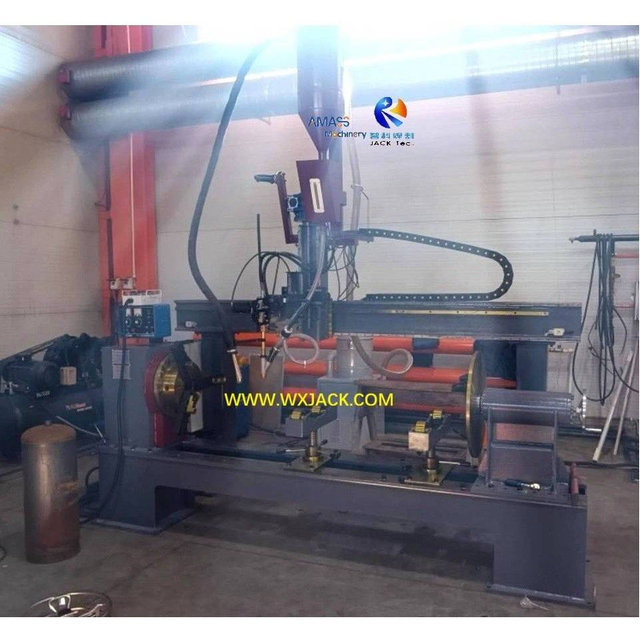

Машина для продольной и кольцевой сварки труб малого и среднего размера серии LH

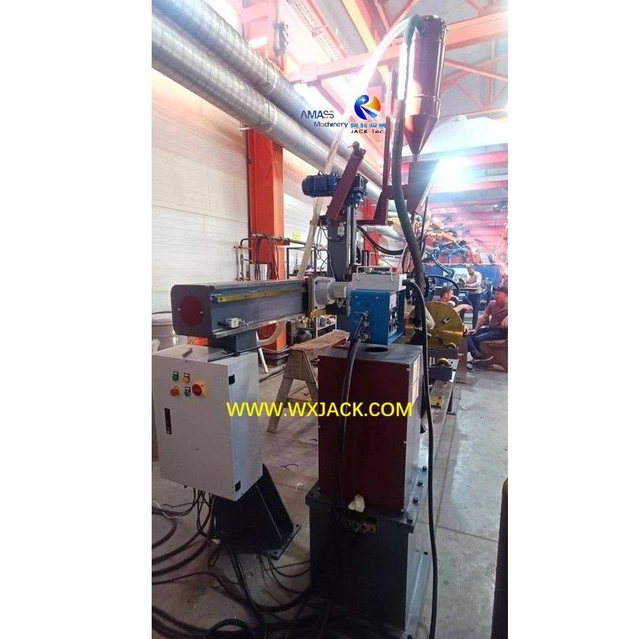

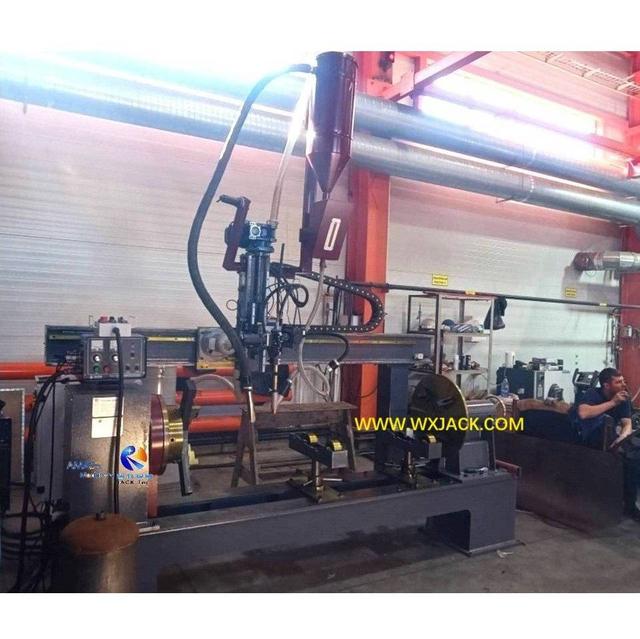

1. Функции и характеристики машин для продольной и кольцевой сварки труб модели LH:

1) Двойные функции: Этот особый дизайн Машина для продольной и кольцевой сварки труб серии LH выполняет оба внешний круговая сварка, и наружная продольная сварка на заготовках труб;
2) Кольцевая сварка: В этом устройстве для продольной и кольцевой сварки труб обычно используется сварка фланцев труб;
3) Продольная сварка: Этот компактный трубосварочный аппарат обычно используется для изготовления готовой трубы вдоль ее продольного корпуса;
4) Применимые детали Для этого аппарата для продольной и кольцевой сварки труб предназначены трубы малого и среднего размера: Диаметр от Φ200 мм к Φ500 мм; Длина от 300 мм вплоть до 1600 мм.Для трубосварочного аппарата доступен другой размер труб;

2. Технические особенности машин для продольной и кольцевой сварки труб серии LH:

1) Режимы сварки В данном аппарате для сварки труб могут быть любые необходимые типы: SAW (дуговая сварка под флюсом) / CO.2 газовая защита/ TIG/ MIG...;

2) Крепление трубы к машине для продольной и кольцевой сварки труб:

Это можно получить в обоих направлениях:
а) Ось Y: Длина трубы по продольному горизонтальному пути, выполненному с неподвижной одной стороной и подвижной другой;
б) Ось V: Диаметр трубы в осевом вертикальном направлении перемещается с помощью сварочной горелки вверх и вниз;
3) Рабочая скорость (скорость сварки) управляется с помощью инверторов переменного тока и отображается на интуитивно понятном дисплее в моделях LH для машин для продольной и кольцевой сварки труб;
4) Сварочные работы осуществляется с помощью пульта управления сварочным источником питания и пульта управления трубосварочного аппарата;

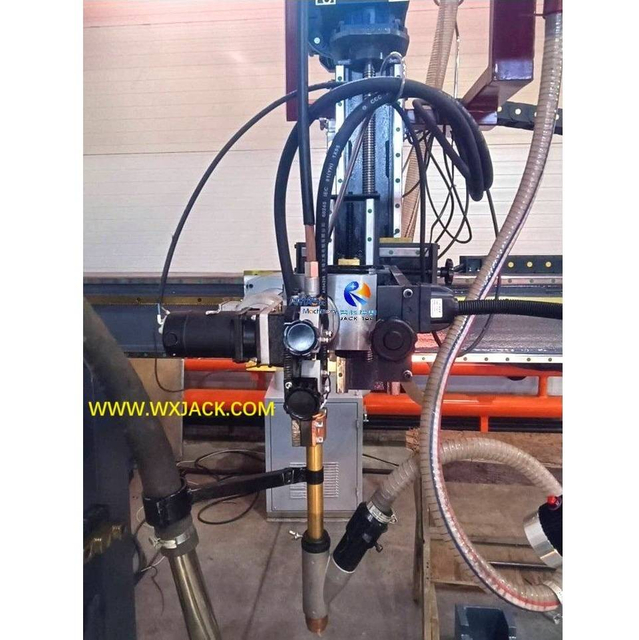

5) Положение сварочной горелки управляется точно, чтобы гарантировать высокое качество сварки машины для продольной и кольцевой сварки труб, с использованием поперечных салазок и высокоточных линейных направляющих;

3. Видео о работе машины для продольной и кольцевой сварки труб модели Wuxi JACK LH:

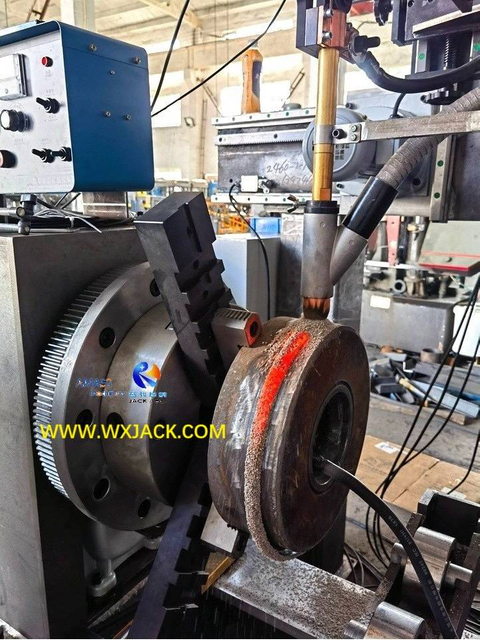

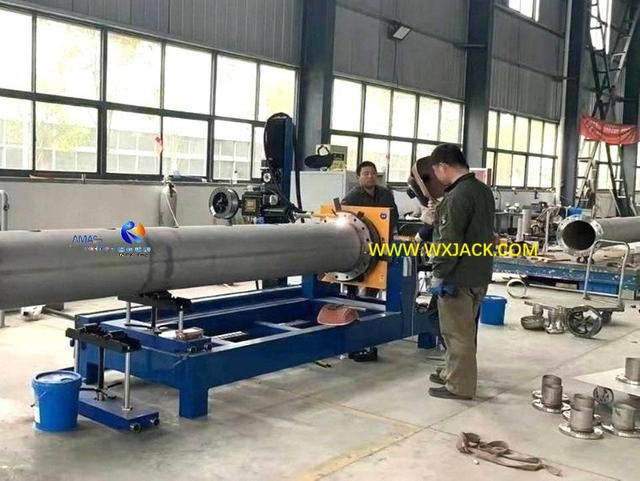

Тестовый образец сварки фланцев труб проходит валидацию в Уси JACK экспортирует в Россию Машина для продольной и кольцевой сварки труб LH50

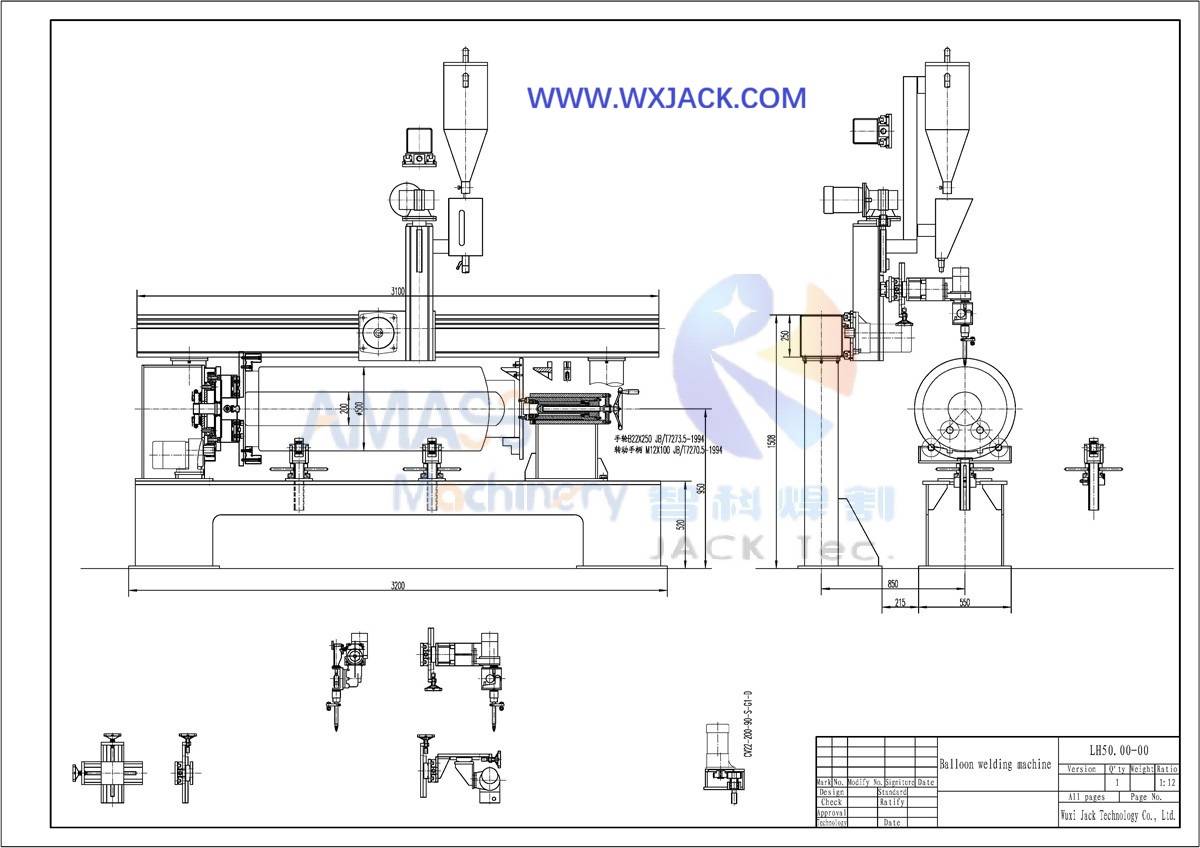

4. Эскиз машины для продольной и кольцевой сварки труб Wuxi JACK LH50:

5. Технические параметры машины для продольной и кольцевой сварки труб серии LH:

Модель машины для продольной и кольцевой сварки труб ЛХ50 Примечание
Применимый диапазон диаметров труб 200 мм ~ 500 мм
Применимый диапазон длины трубы 300 мм ~1600 мм
Линейная скорость вращения (скорость сварки) 100-1000 мм/мин. Инвертор переменного тока с частотно-регулируемым приводом
Скорость продольного перемещения сварочной горелки 100-1000 мм/мин. Инвертор переменного тока с частотно-регулируемым приводом
Блок поддержки вращения труб 2 комплекта ручной регулировки высоты
Сварочная горелка с вертикальным подъемным двигателем 200 Вт
Блок регулировки сварочной горелки 1 комплект, 3-мерный Ход около 100 мм.
Труба Трехкулачковый патрон с вращающейся стороной 1 комплект
Режим сварки SAW/ TIG/ MIG/ GMAW

Машина для круговой сварки труб

Рабочие части и функции машины для кольцевой сварки труб:

1. Роль: Кольцевая сварка является обязательным этапом в процессе изготовления всех типов труб/труб/фланцев труб.Этот этап выполняется с помощью различных типов и моделей машин для круговой сварки труб;
2. Режимы сварки: Машина для кольцевой сварки труб выполняет как внутреннюю, так и внешнюю сварку в режимах сварки SAW/ленточная плакировка/CO.2 сварка/GMAW и т.д.


3 продукта машины для кольцевой сварки труб:

Аппарат для кольцевой сварки труб поставляется в различных вариантах специальной конструкции и изготовления.Здесь мы подбираем 3 типа дизайна ниже:

Навигация по разделу «Аппарат для кольцевой сварки труб»

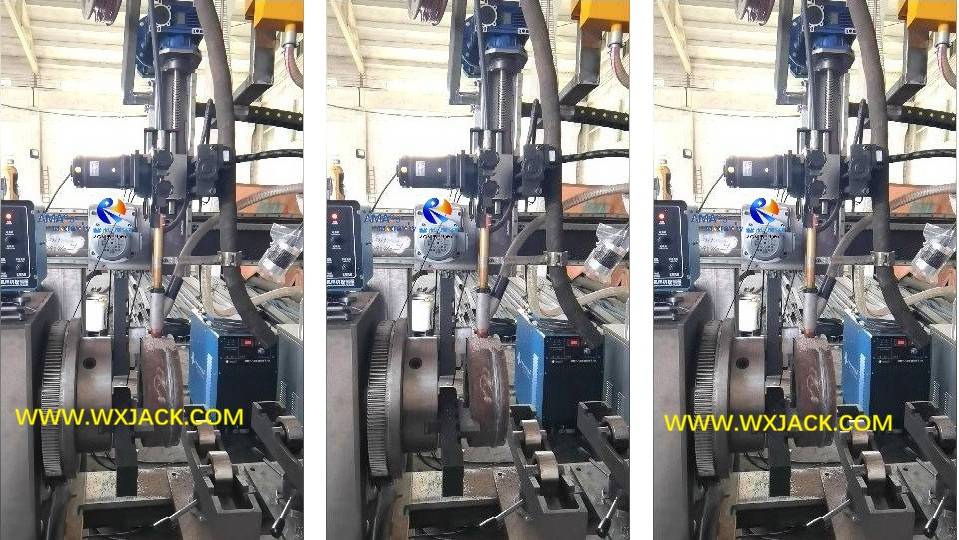

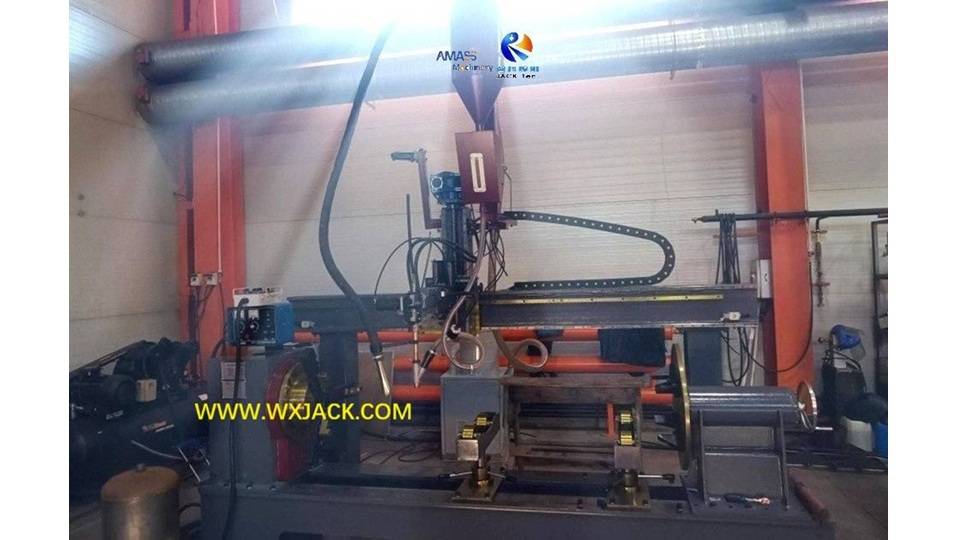

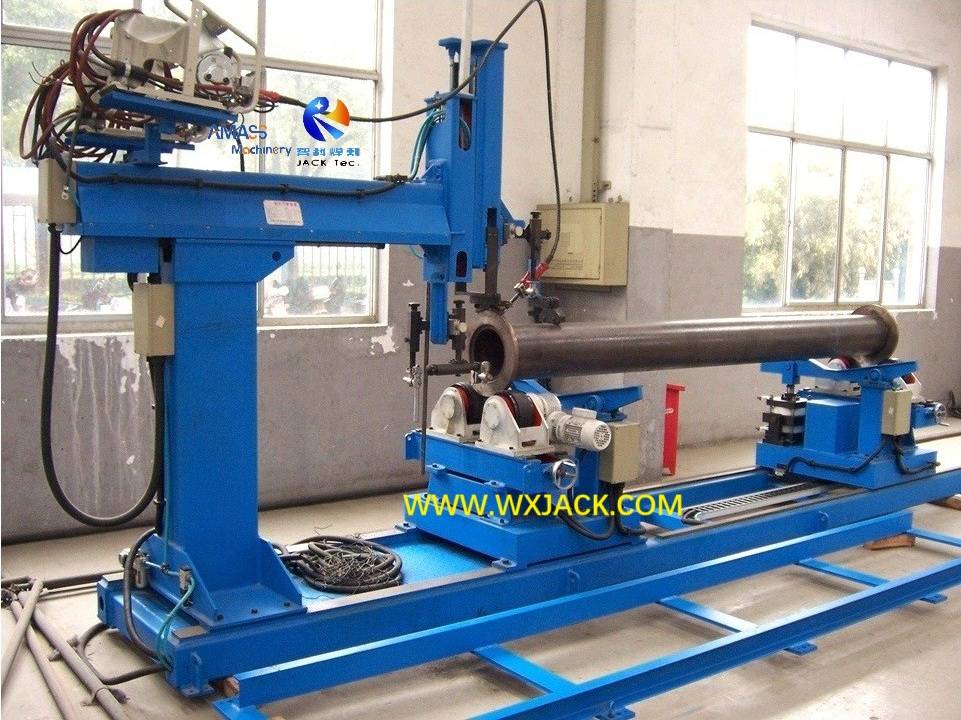

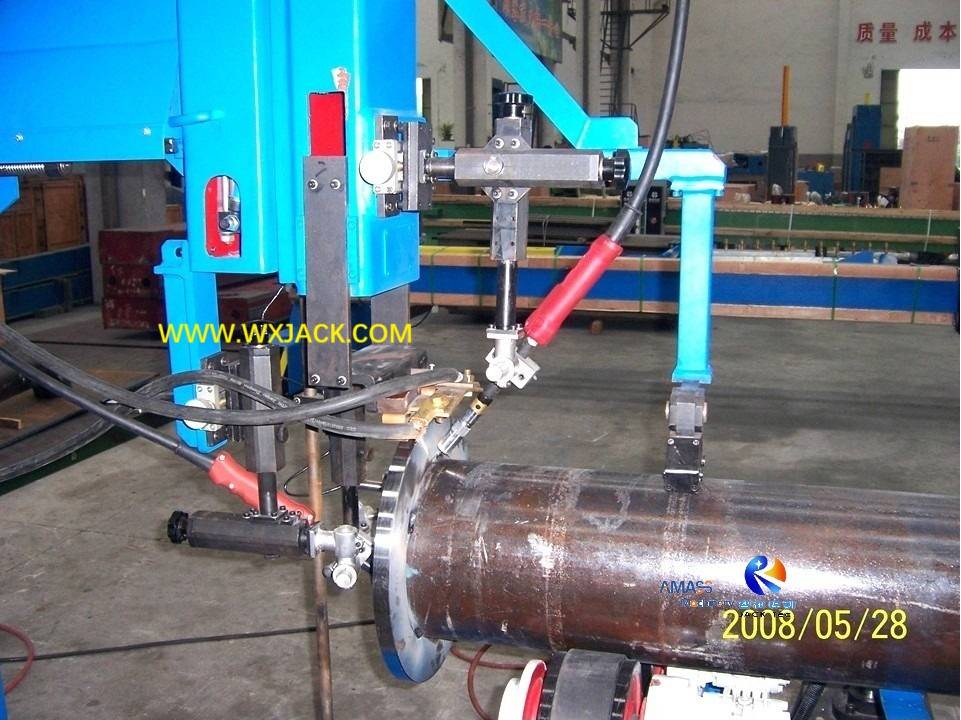

1. Машина для круговой сварки внутренних и наружных фланцев труб:

1) Использование: Эта средняя обязанность Машина для круговой сварки трубных фланцев может использоваться для выполнения как внутренней, так и внешней кольцевой сварки труб одновременно;
2) Исполняющие ячейки: В одном комплекте машины для кольцевой сварки имеется 2 сварочные горелки для одновременного выполнения внутренней и внешней сварки;

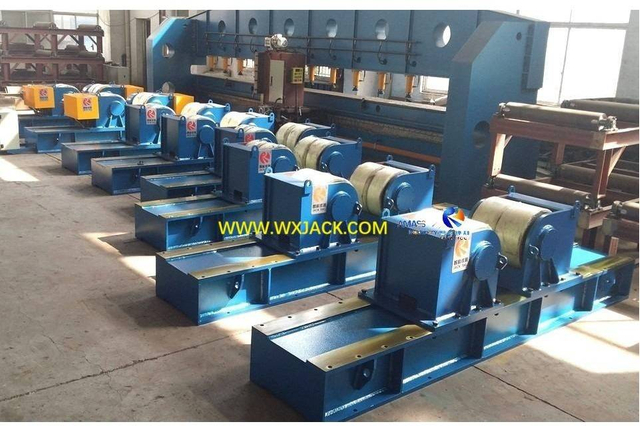

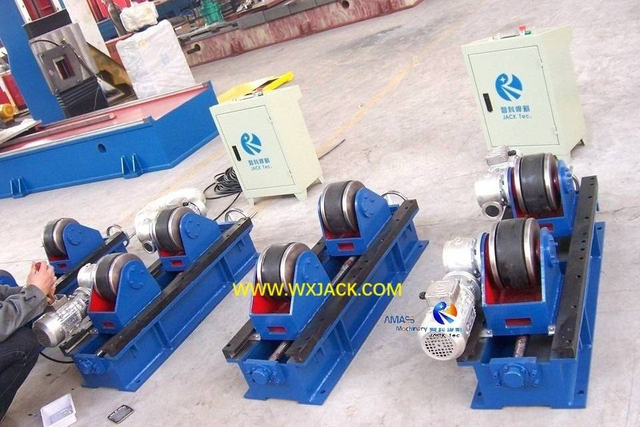

3) Удержание и вращение трубы заготовки: Вдоль горизонтального механического основания машины для круговой сварки фланцев труб установлены 2 комплекта сварочных вращателей.Положение сварочных вращателей можно регулировать вручную вдоль направляющей в зависимости от длины заготовки;
4) Скорость сварки: Линейная скорость вращения поворотных роликов в сварочных вращателях равна скорости сварки в машине для кольцевой сварки фланцев труб.Эта скорость контролируется инвертором переменного тока и отображается в режиме реального времени во время работы;
5) Положение сварки: Сварка в этом аппарате для круговой сварки фланцев труб осуществляется в виде угловой сварки MIG под углом 45°.



Технические параметры машины для кольцевой сварки внутренних и наружных фланцев труб:

Режим сварки машины для круговой сварки фланцев труб ГМАВ КО2, или МИГ
Сварочный источник питания Макс.
Текущий
500 А
Сварочный ток 300 ~ 400 А
Трубный фланец, вращающийся с линейной скоростью
(Скорость сварки) Диапазон
200 ~ 800 мм/мин.
Диаметр фланца трубы 200 ~ 600 мм
Общая длина фланца трубы До 5000 мм

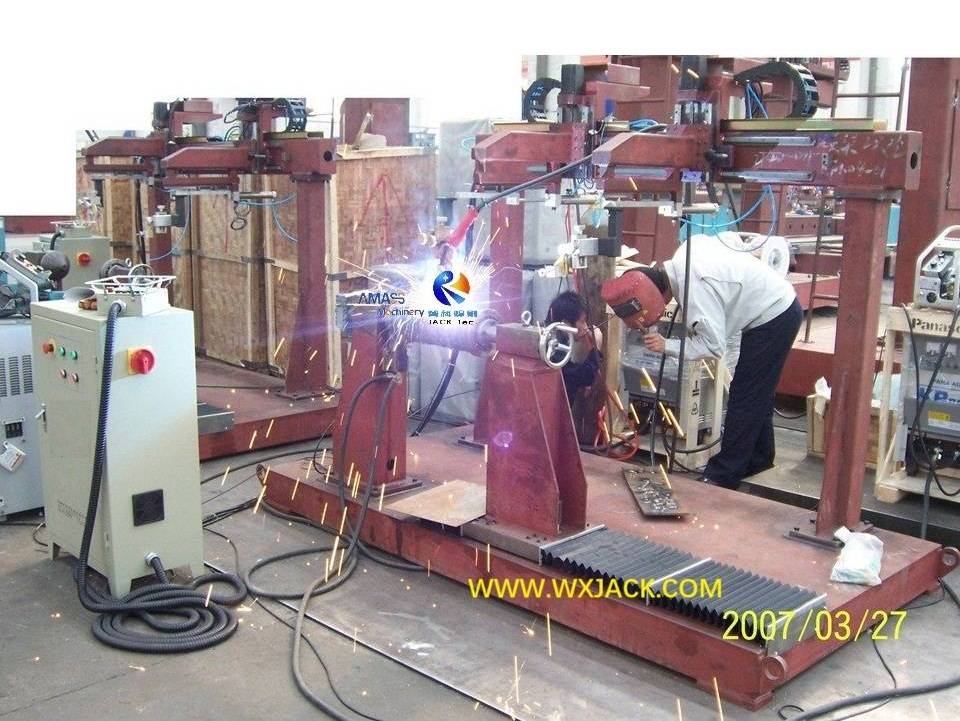

2. Компактный аппарат для круговой сварки корпуса цилиндра для обшивки ремней:

1) Особенность структуры: Как показано на левом фотоВ одном компактном комплекте имеются 2 выдвижные стрелы и соответствующая тележка для сварочной горелки. Машина для круговой сварки корпуса малого цилиндра.Так, заготовки можно сваривать с обоих концов одновременно;
2) Сварочные операции: Две части выдвижной стрелы предназначены для подачи и отвода сварочной горелки до и после сварки в машине для кольцевой сварки цилиндра.Это сделано для того, чтобы избежать столкновения сварочной горелки с заготовкой;
3) Возможность использования труб различной длины: В этом аппарате для сварки труб по окружности вертикальную опорную стойку для заготовки можно регулировать вдоль нижней направляющей на платформе аппарата для сварки труб в зависимости от длины корпуса цилиндра;
4) Режим сварки: In левое фотоНа этом станке для кольцевой сварки на корпусе небольшого цилиндра выполнялась обшивка ленточной обшивкой или наплавка.

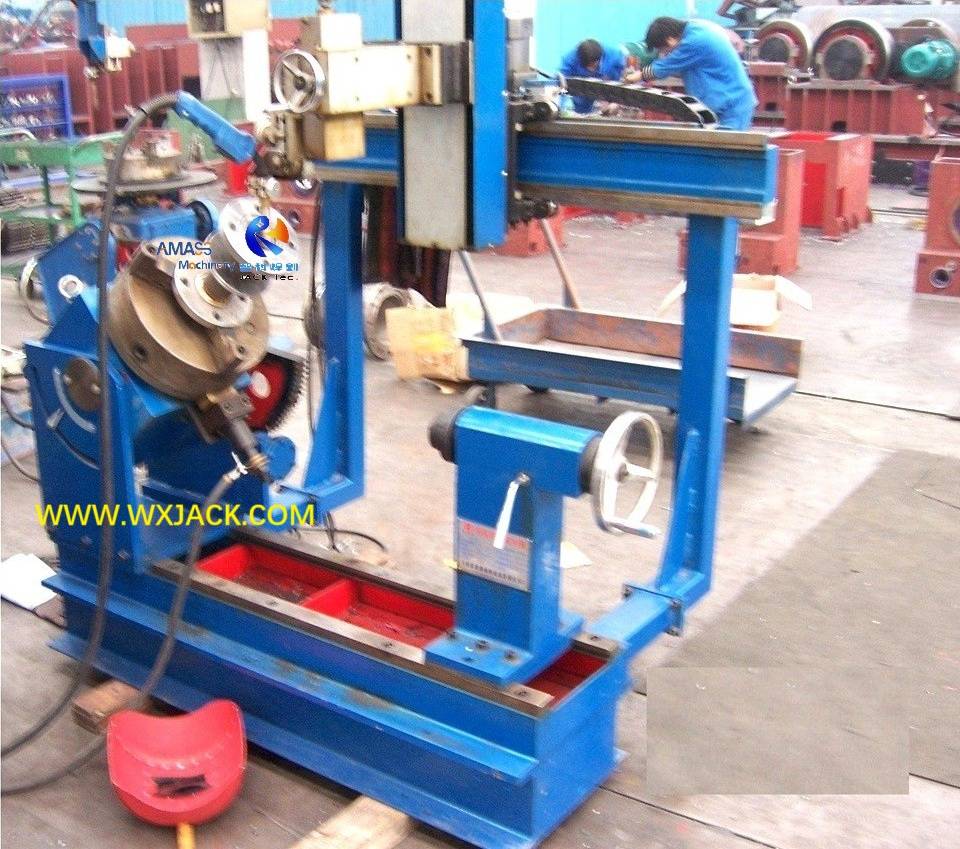

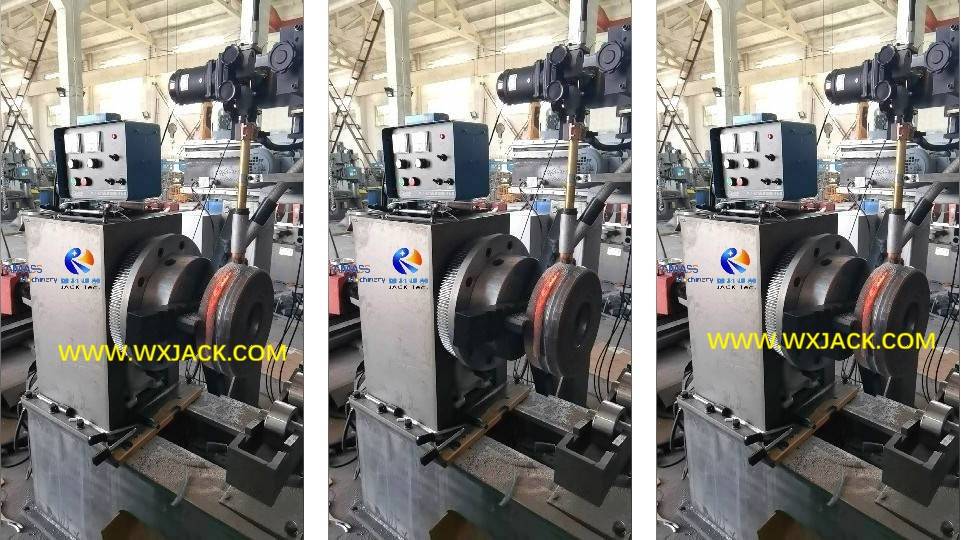

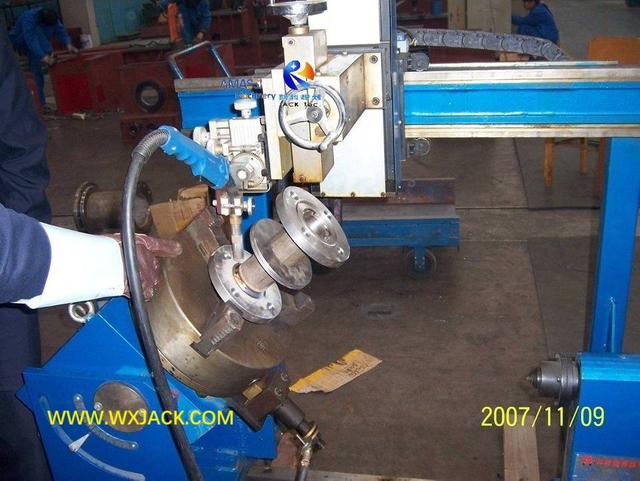

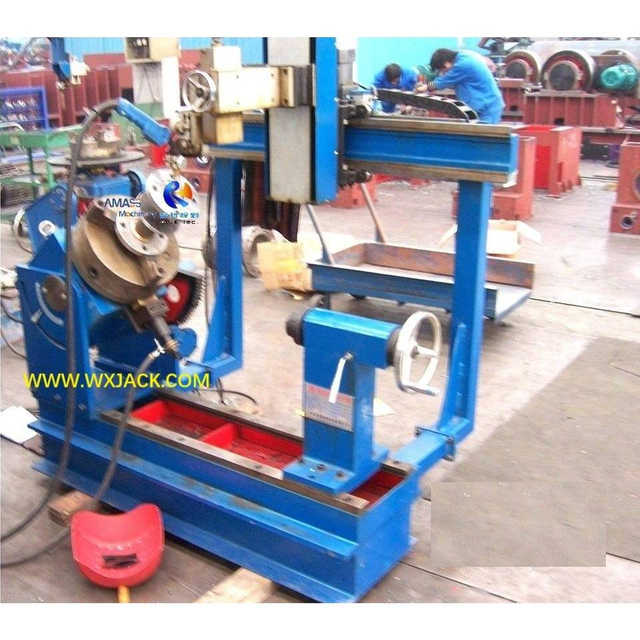

3. Машина для круговой сварки фланцев малых труб:

1) Использование: Этот набор Машина для круговой сварки фланцев малых труб специально разработан для выполнения кольцевой сварки небольших фланцев;

2) Особенности конструкции этого аппарата для кольцевой сварки:

а) Как показано в правая фотографияНа левом конце корпуса сварочного оборудования устанавливается небольшой сварочный позиционер, служащий рольгангом для заготовки;
б) Таким образом, регулировка углового положения заготовки для достижения оптимального положения сварки может быть выполнена на трубосварочном аппарате;
в) Угол наклона: Фланец трубы в этом аппарате для кольцевой сварки можно регулировать в диапазоне 0–45°;
3) Положение сварки: Соответственно, сварочная горелка в этом аппарате для кольцевой сварки все время удерживается под углом 90° вертикально вниз.





Технические параметры компактного аппарата для круговой сварки фланцев малых труб:

Режим сварки
Машина для круговой сварки трубных фланцев
ГМАВ КО2, или МИГ
Сварочный источник питания Макс.
Текущий
500 А
Сварочный ток 300 ~ 400 А
Трубный фланец, вращающийся с линейной скоростью
(Скорость сварки)
200 ~ 800 мм/мин.
Диаметр фланца трубы 100 ~ 400 мм
Диапазон наклона заготовки 0°~ 45°
Общая длина заготовки До 1000 мм

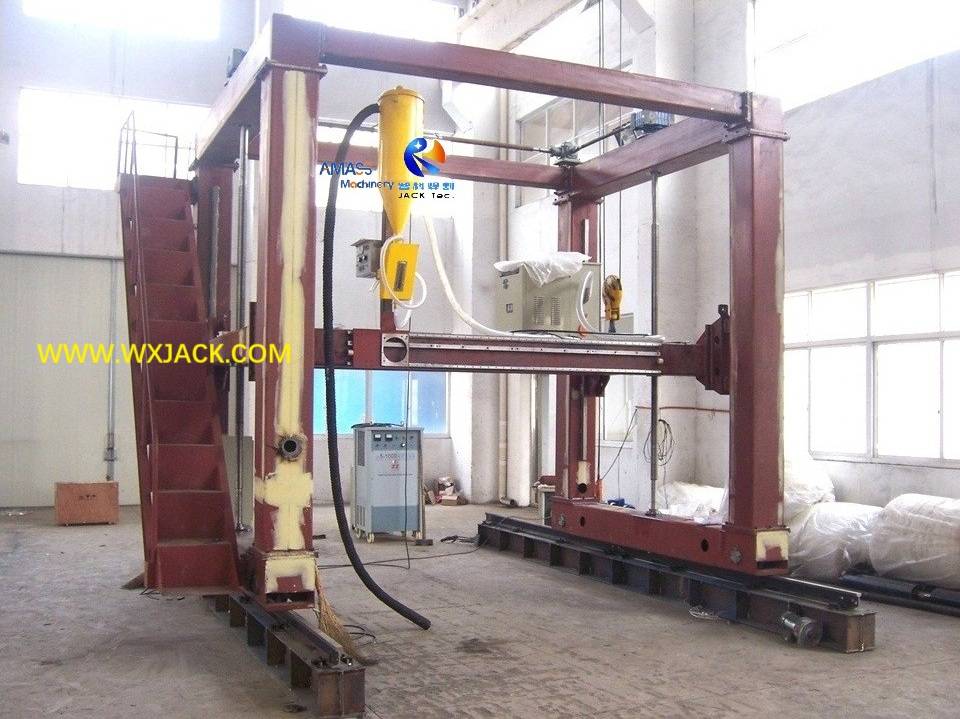

Машина для продольной сварки труб и балок больших размеров для производства балок

1. Применимые рабочие части и место применения машины для продольной сварки линии по производству балок:

1) Применимые детали: Балка поперечного сечения большой площади/балка стальной конструкции сверхдлинной длины является своего рода важной рабочей частью для производства и наращивания производства различного крупногабаритного оборудования, которое должно быть изготовлено из большой балки/трубы. Машина для продольной сварки балок;
2) Типичные характеристики: Типовой размер сечения этих рабочих органов: Ширина 2400 мм к Ширина 2400 мм, с длина до 49м;
3) Подходящие отрасли: Эти балки большой длины и большой длины являются незаменимыми заготовками в таких отраслях, как портовое оборудование, подъемные краны, строительство мостов и строительство дорог.



2. Технические характеристики машины для продольной сварки больших балок/труб/балок:

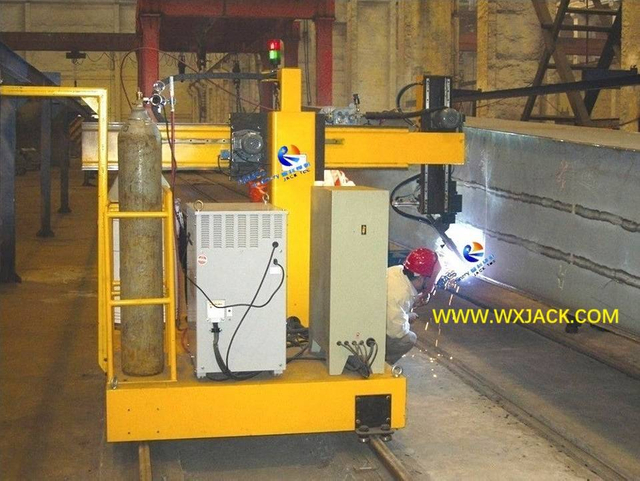

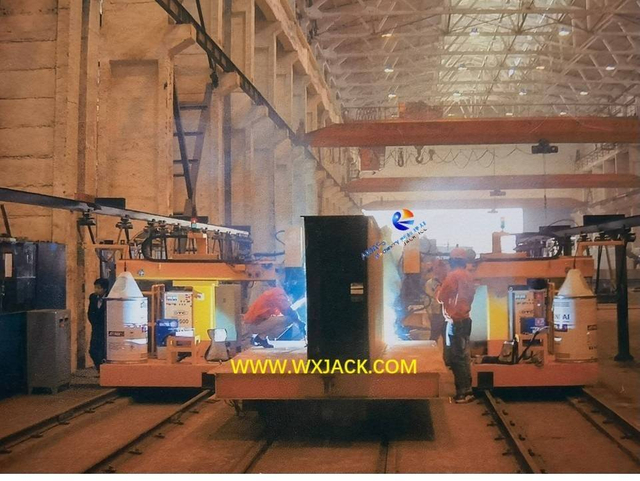

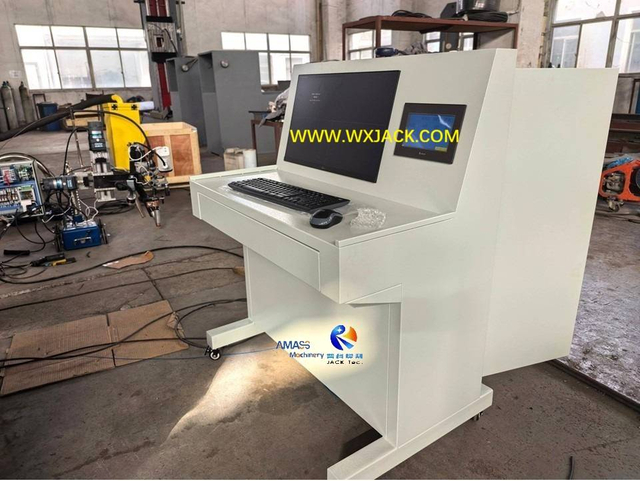

1) Сварочные тележки в симметрии: Учитывая огромный размер заготовки и, следовательно, самой машины, доступ к которой очень затруднен для пешеходов, автоматическая сварка в этой машине продольной сварки с большой балкой выполняется с помощью двух комплектов передвижных тележек с моторным приводом, которые развернуты с обеих сторон. заготовки параллельно;

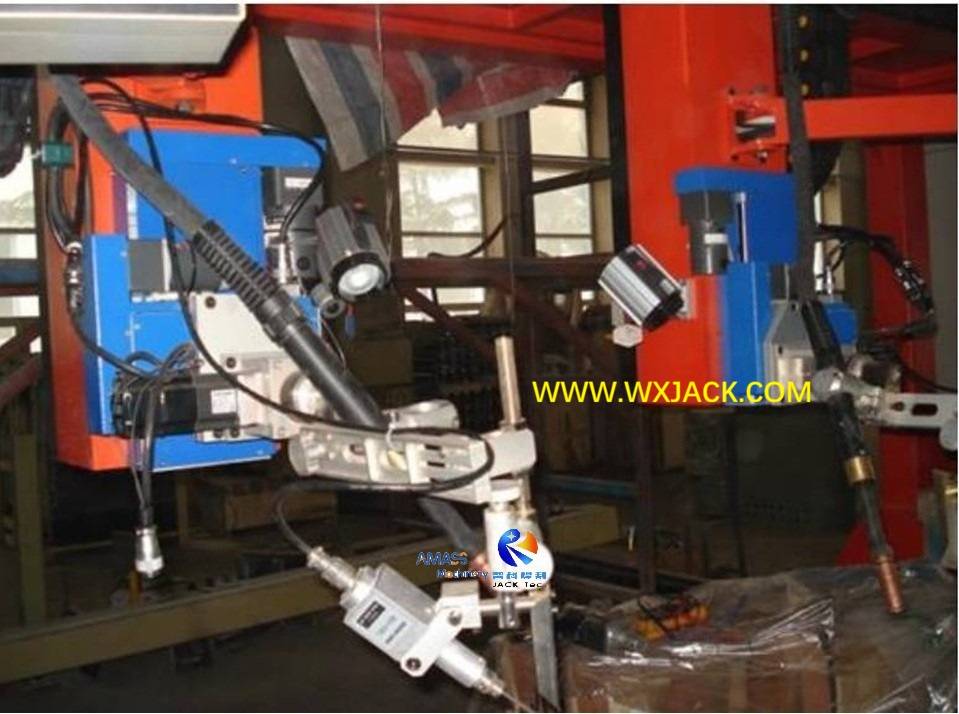

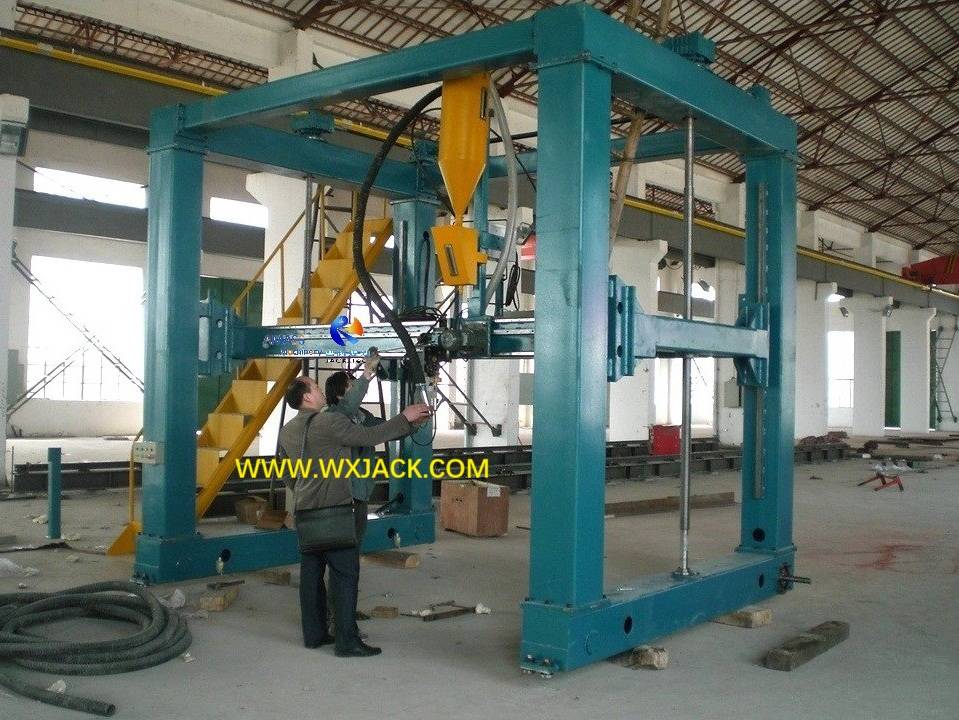

Сварочная тележка и 2 симметрично расположенных сварочных горелки в машине для продольной сварки балок/труб: (Рисунок 1)

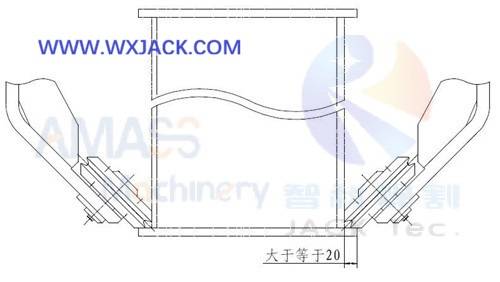

Рис.1 Машина для продольной сварки балок(1)
2) Режим сварки: Чтобы удовлетворить требования к высокопрочному сварному шву, создаваемому трубосварочным аппаратом, режим сварки непрерывный CO2 ГМАВ используется в этой машине для продольной сварки больших балок/балок, которая имеет лучшую степень значение ударопрочности при сварке (IK);
3) Обеспечение безопасности с помощью электрической блокировки: Ввиду электрического управления трубосварочной машиной, между двумя комплектами передвижной тележки и установленными на ней сварочными агрегатами существует блокировка в течение всего официального периода эксплуатации машины для продольной сварки балок/балок.

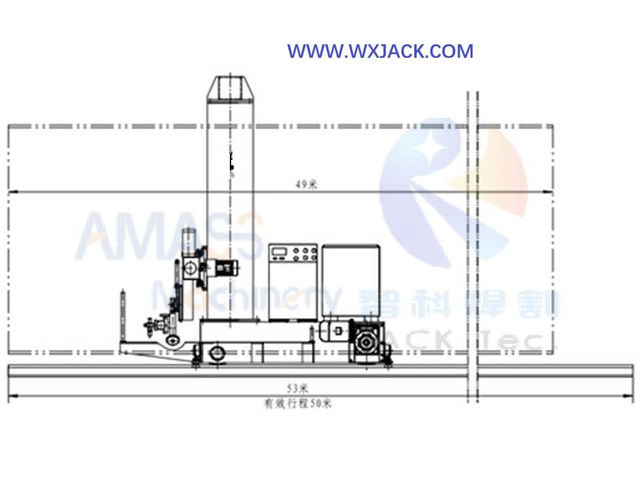

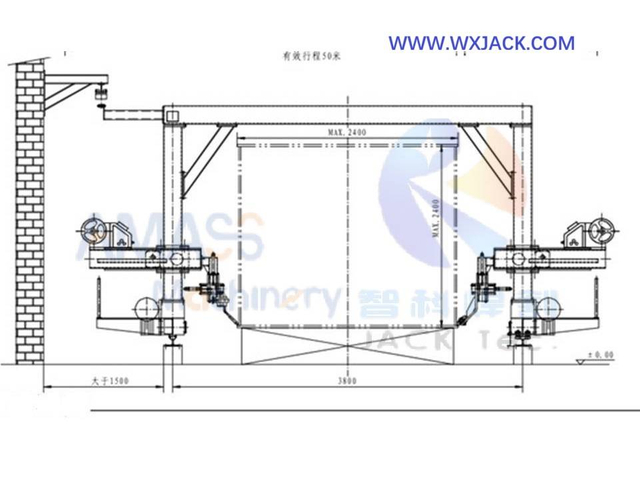

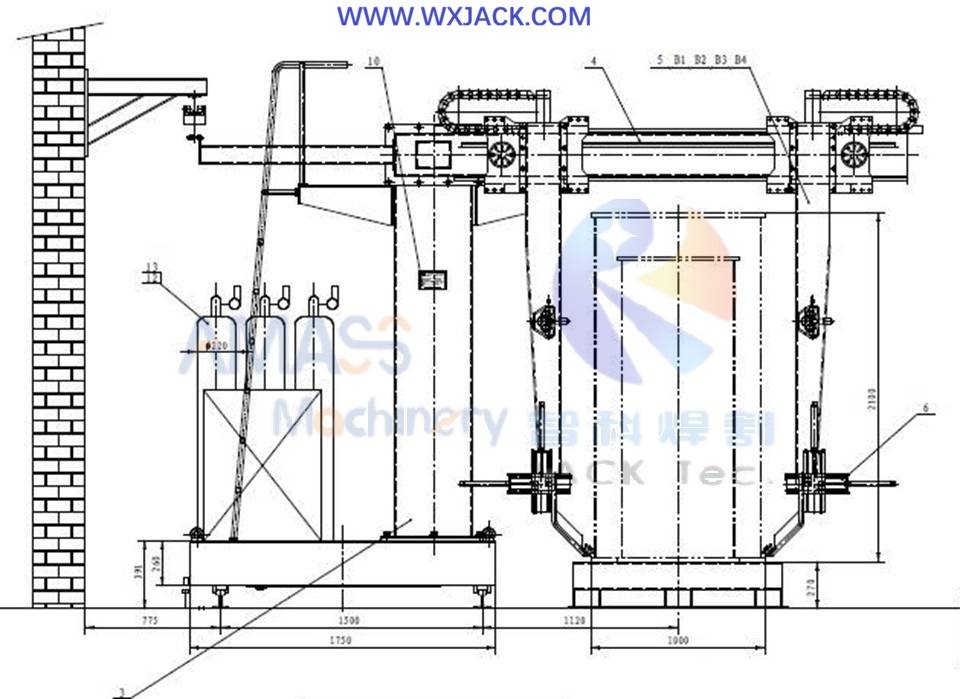

3. Эскиз конструкции машины для продольной сварки балок/балок Wuxi JACK:

4. Технические параметры линии по производству балок, машины для продольной сварки труб больших балок:

Ниже приведены технические параметры машины продольной сварки больших балок/балок Wuxi JACK:

Заготовка Макс.Длина в
Машина для продольной сварки балок/балок
49 м
Сечение заготовки Макс.
Ширина
2400 мм
Сечение заготовки Макс.Длина 2400 мм
Заготовка Макс.Камбер 80 мм
Удлинение опорной пластины для прихваточной сварки ≧ 20 мм
Скорость перемещения портала
(Скорость сварки)
200 ~ 4000 мм/мин.
Поперечный ход сварочного рычага 700 мм
Пролет портальных рельсов 3800 мм
Режим сварки Газовый защищенный CO2 в прихваточной сварке

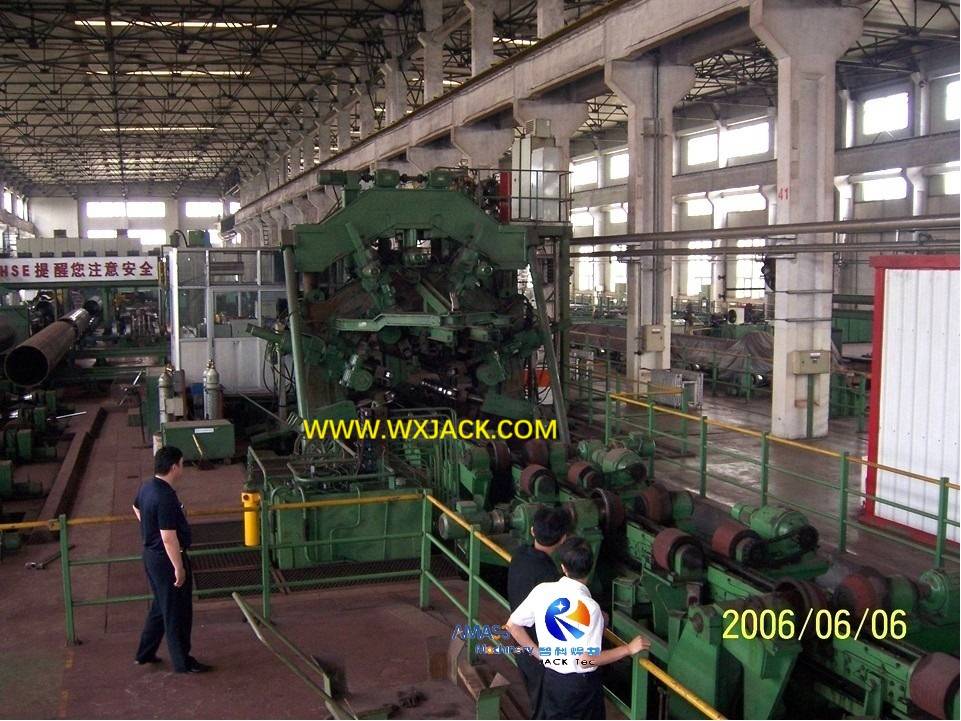

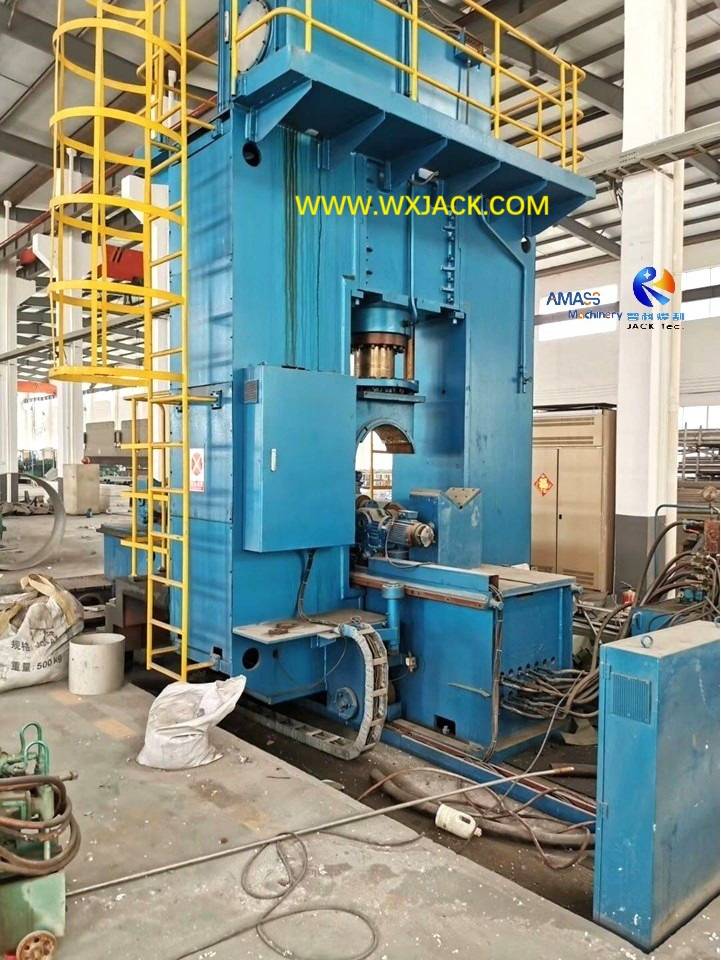

Машина для прихватки внешних труб

1. Использование и применение машины для прихватки внешних труб:

1) Функция: Машина для наружной сварки труб приступает к изготовлению труб путем формовки труб и прихваточной сварки перед заключительным этапом готовой сварки;
2) Сайт приложения: Машина для прихватки внешних труб Это своего рода крупногабаритный/тяжелый трубосварочный аппарат специальной конструкции.Это сварочное оборудование обычно устанавливается внутри полной производственной линии по производству труб, а не в качестве отдельной машины для сварки труб;

Эскиз компоновки машины для прихваточной сварки труб: (Рис.2)

2-х трубный сварочный аппарат

3) Сварочное оборудование аналогичного назначения: Этот аппарат для прихваточной сварки труб похож на Машина для сборки двутавровой балки, который после того, как стальную пластину сгибают в круглую форму трубы большого диаметра, применяя заключительный этап сжатия под приводом гидравлических масляных цилиндров, и одновременно осуществляют прихваточную продольную сварку по всей длине тела трубы;
4) Заготовки обрабатываемый на машине прихваточной сварки труб, имеет довольно большие размеры: Диаметр до Φ1200 мм, длина до 30м.







2. Технические параметры машины для прихватки наружных труб:

Модель
Машина для прихваточной сварки труб
ПТВ для тяжелых условий эксплуатации
Макс.Длина трубы 30 м
Диаметр трубы 500 ~ 1200 мм
Толщина трубы 12 ~ 25 мм
Способ прихваточной сварки труб Автоматический СО2 Газовый экранированный
Скорость прихватки труб 500~6000 мм/мин.
(ЧРП, инверторное управление)

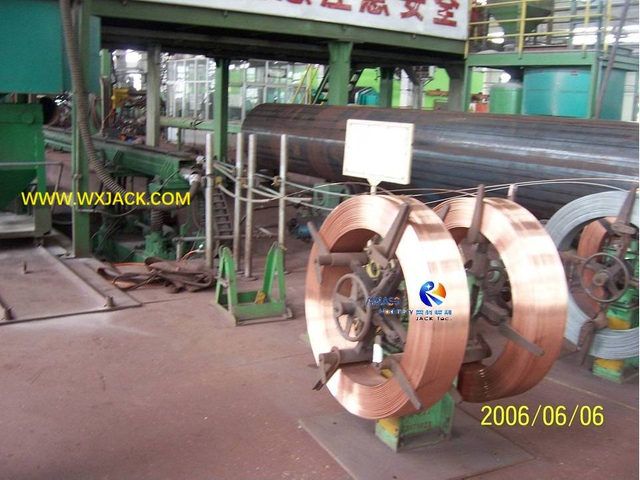

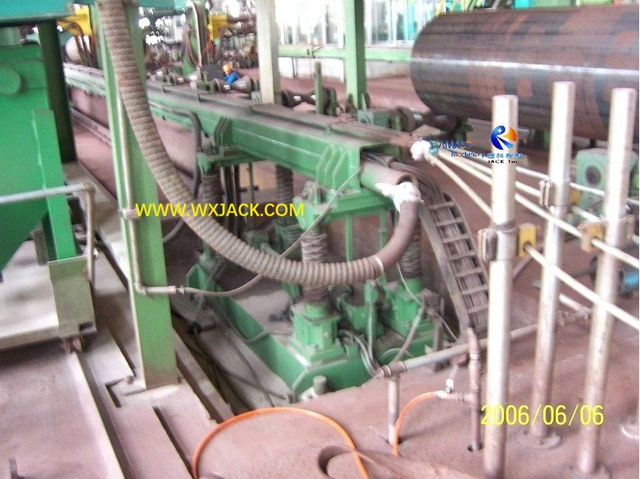

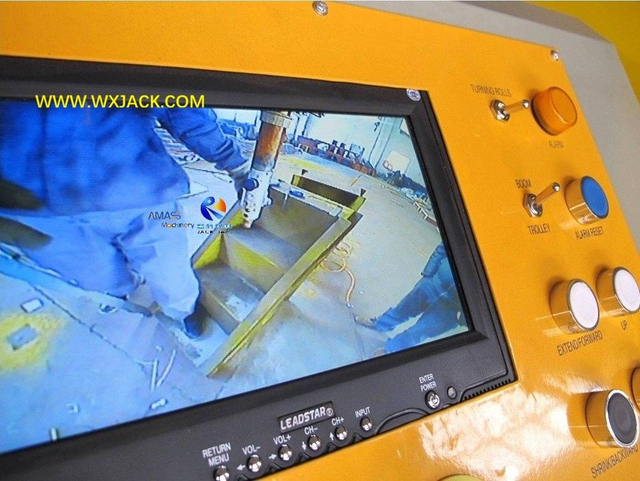

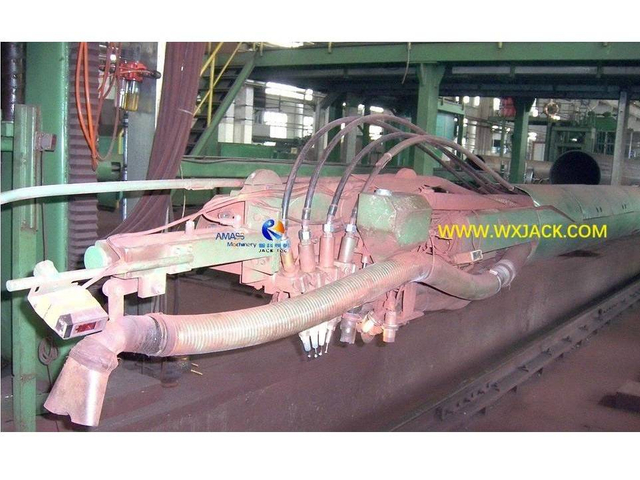

Машина для внутренней сварки труб

1. Использование и технические характеристики машины для внутренней сварки труб:

1) Функция: Машина для внутренней сварки труб частично выполняет функции сварочной колонны и стрелы для выполнения продольной сварки вдоль внутренней стенки трубы;
2) Сайт приложения: Этот большой аппарат для внутренней сварки труб специальной конструкции является важным и необходимым крупным сварочным оборудованием в Линия для производства труб продольной сварки большого диаметра;

3) Разница между машиной для сварки внутренних труб со сварочной колонной и стрелой:

Это зависит от размера свариваемой заготовки трубы:
а) В сварочной колонне и стреле макс.длина выдвижения стрелы (соответствующая длина заготовки) составляет 8 м;
б) Этот аппарат для внутренней сварки труб может выполнять сварку SAW (дуговая сварка под флюсом) труб длиной до 30 м;
4) Дополнительный сварочный агрегат: Легко себе представить, что для выполнения сварки внутри трубы длиной 30 м, к которой невозможен прямой доступ оператора, в машину для внутренней сварки труб необходимо установить видеомонитор для осуществления наблюдения за процессом сварки во время работы;
5) Режим сварки: В машине для внутренней сварки труб осуществляется непрерывная сварка SAW;
6) Рабочая станция: На технологическом маршруте производства труб большого размера эта машина для внутренней сварки труб расположена после машины для прихваточной сварки труб.

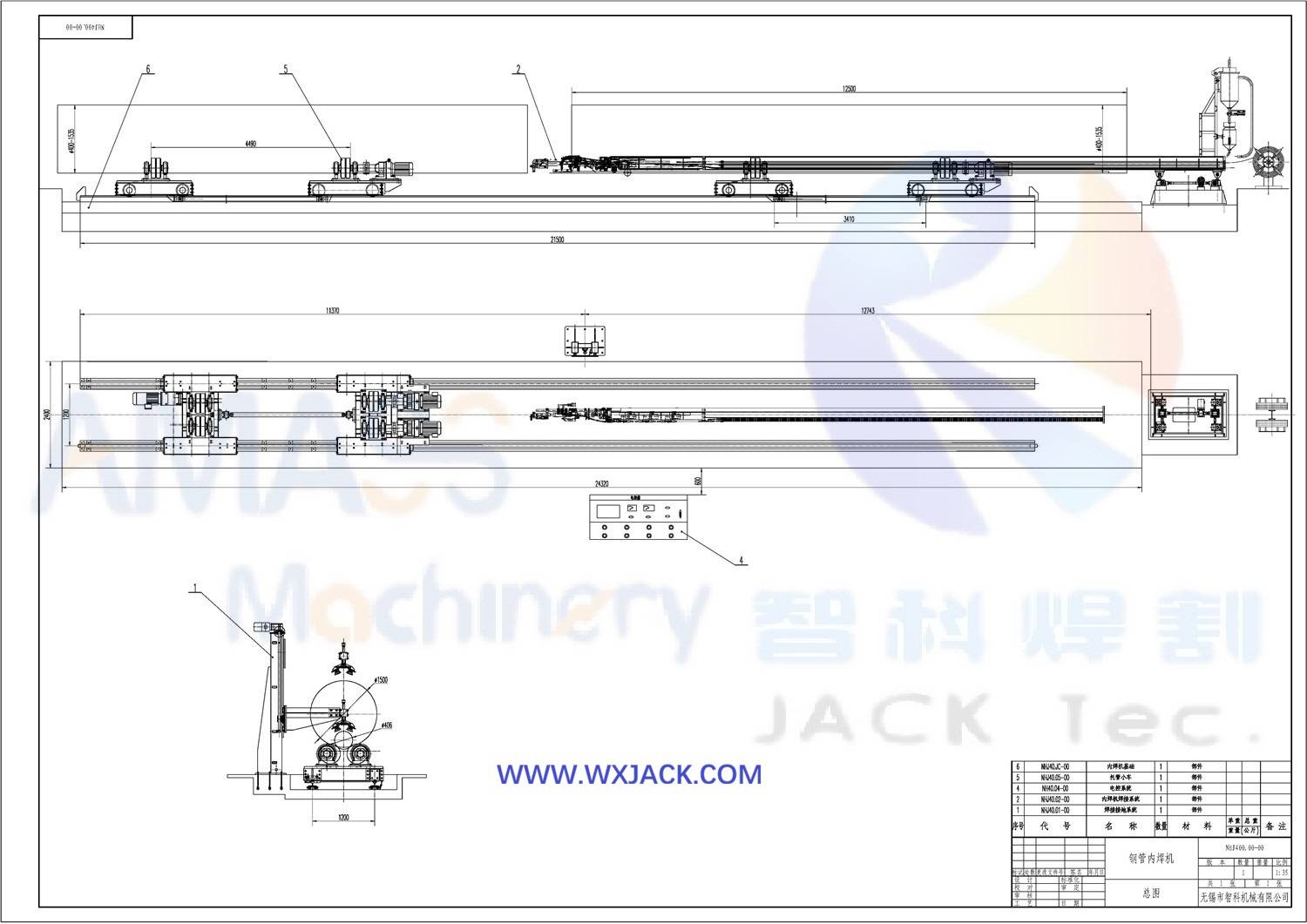

2. Эскиз машины для внутренней сварки труб:

3. Технические параметры машины для сварки внутренних труб:

Ниже приведены технические параметры сверхмощной машины для внутренней сварки труб Wuxi JACK:

Модель
Машина для внутренней сварки труб
Тяжелый режим PIW
Макс.Длина трубы 30 м
Диаметр трубы 500 ~ 1200 мм
Толщина трубы 12 ~ 25 мм
Способ внутренней сварки труб Автоматическая пила тройной дуги
Внутренний сварочный ток трубы 400 ~ 500 А
Проволока для внутренней сварки труб Сплошной провод 4 мм
Скорость внутренней сварки трубы 250~700 мм/мин.
(ЧРП, инверторное управление)
01

02

03

Другие серии продуктов, которыми мы владеем, помимо трубосварочного аппарата

1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
Фрикционно-роликовый тип;Для крупногабаритной трубы
0
0

Блоги о машинах для сварки труб

  • Применение специального сварочного оборудования и сварочного оборудования
    Что такое сварочное оборудование и сварочное оборудование специального назначения? Важность сварочного аппарата специального назначения и сварочного приспособления; Технические характеристики специального сварочного аппарата и сварочного приспособления; Ввод в эксплуатацию специального сварочного оборудования и сварочного оборудования; Назначение и классификация специальных сварочных аппаратов и сварочных приспособлений; Технологический прогресс и тенденции производства специального сварочного оборудования и сварочных приспособлений Читать Далее
  • Комплект машины для обратной сварки труб с продольным швом доставлен компании Tianshui TianLi Special Pipe Co., Ltd. компанией Wuxi JACK
    1. Применение труб для сварки продольных швов большого диаметра и соответствующих машин для продольной сварки труб; 2. Краткое описание технологической технологии производства прямошовных сварных труб и используемого трубосварочного аппарата; 3. Технические требования к машине для продольной обратной сварки труб; 4. Технические особенности и преимущества машины для продольной обратной сварки труб Wuxi JACK. Читать Далее
  • Применение торцовочно-фрезерного центра в производстве металлоконструкций
    Что такое фрезерно-облицовочный центр стальных конструкций? Почему существует спрос на фрезерно-облицовочный центр стальных конструкций? Состав и технический обзор фрезерно-облицовочного центра стальных конструкций Пример применения фрезерно-облицовочного центра стальных конструкций от Wuxi JACK Читать Далее
Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
