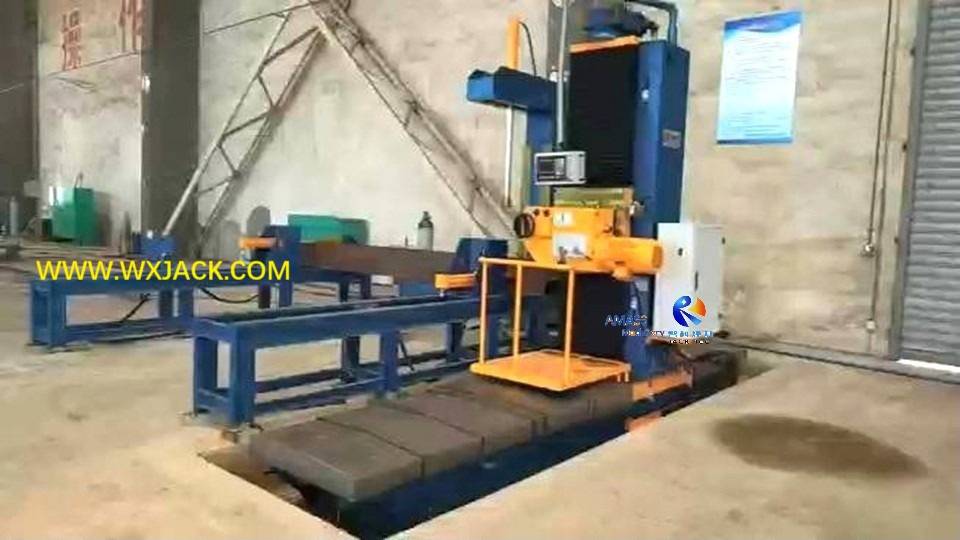

0 BOX H Beam End Face Milling Center 115

Wuxi Jack Box H Beam End Face Feeling Center

A. Цель стальной конструкции измельчения и центрального центра:

1. Деловой опыт: этот рабочий центр был разработан и выпущен Wuxi Jack во второй половине 2013 года и доставлен в Беларусь в 2014 году. Центральный блок представляет собой 2 набора из фрезерной машины с ЧПУ 2. Функция: эта группа модельной ;
коробки модельной коробки. Функция: эта группа машины используется для одновременного фланка луча и H Лучана на обоих концах, в том числе на балках конуса H с углом наклона одного фланца до 15 °:

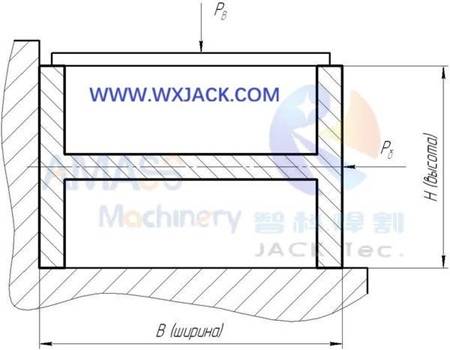

1) на эскизе H для обработки: ( Fig.1 ).

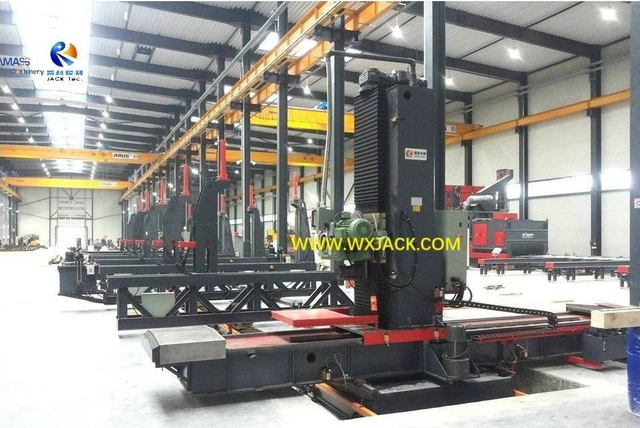

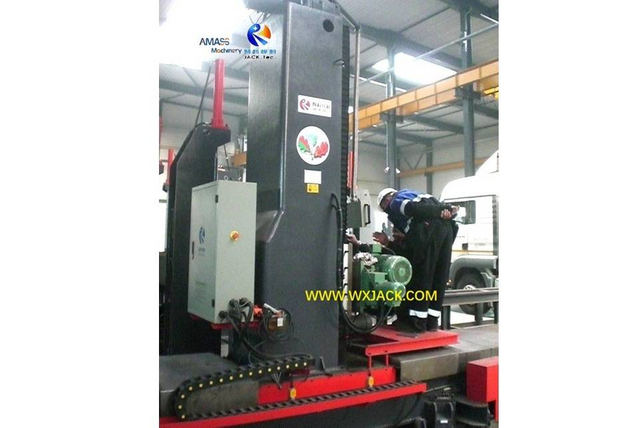

Рис. Коробка H Лучанный фрезеровая машина с ЧПУ 000

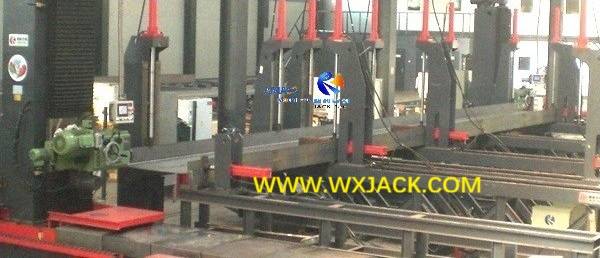

2) Супер длинный H Beam ( длину 24 м ), которая фрезерованная поверхность: ( рис.2 )

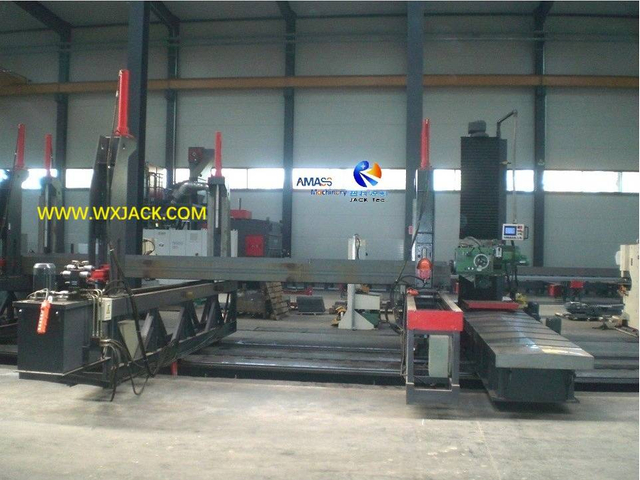

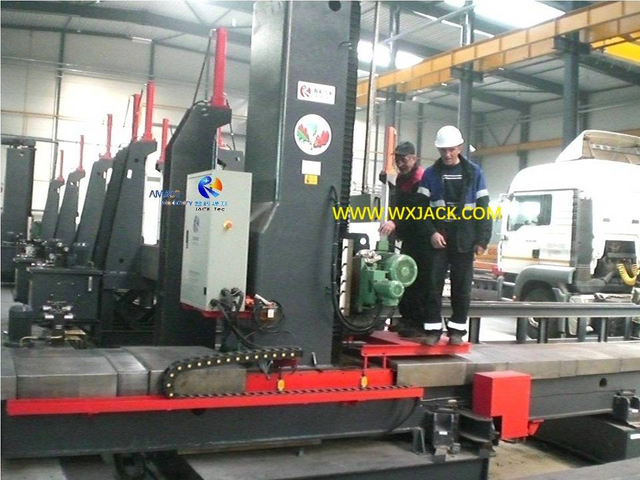

Рис. Коробка H Луч конечный фрезер Центр 58

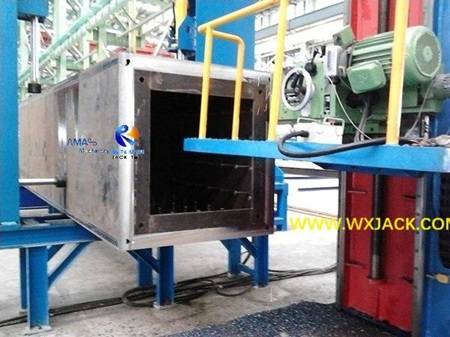

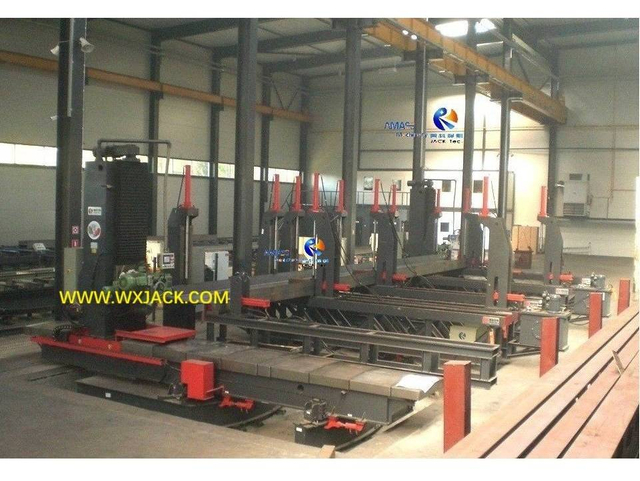

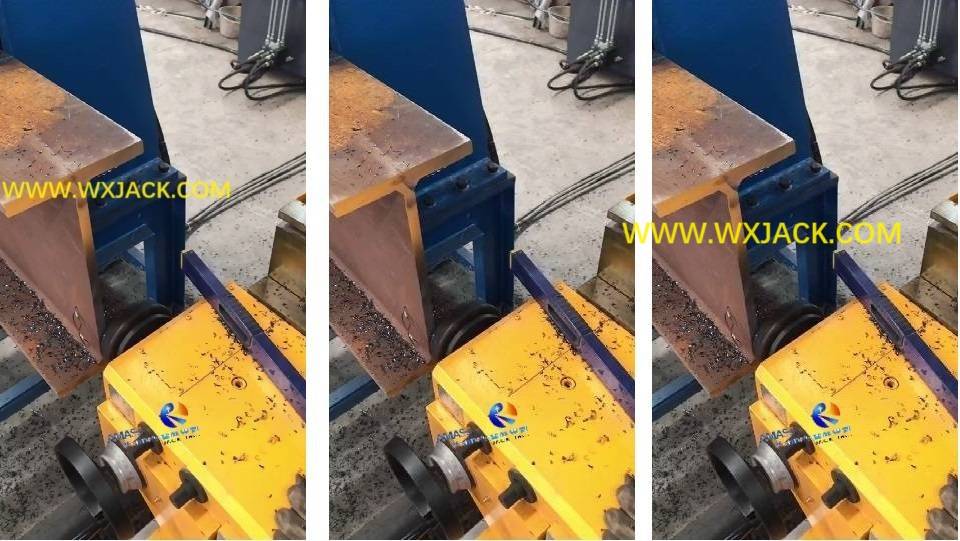

3) Корочная луч, которая наткнулась на конец, фрезерован: ( Рис.3 )
Рис.
3. Для этой цели один набор измельчаемой фрезерной машины с ЧПН в стальной структуре и центральной части модели с CNC-DX1540 с ЧПУ в стальной структуре и обращенном центре может сделать линейное движение, а другой набор машины CNC-DX1540 может повернуть вокруг 0 ​​~ 60 °;

4. Стальной конструкции заготовки для коробки H Beam Cond Feeking Machine с ЧПУ:

1) Развернутый и сваренный H Луч (I BEAM), сварная коробчатая луча, длина в 6 ~ 24 м ;
2) Размер поперечного сечения имеет прицел 250x250 мм ~ 1500x 4000 мм ;
3) Угол конуса заготовки (H Beam ;
) имеет диапазон градусов 0 ~ 15 ° ;
4) . Машина с ЧПУ составляет 0,22 мм/м 2;
6) шероховатость обработанной поверхности составляет RA12,5 после фрезерования конечной поверхности;

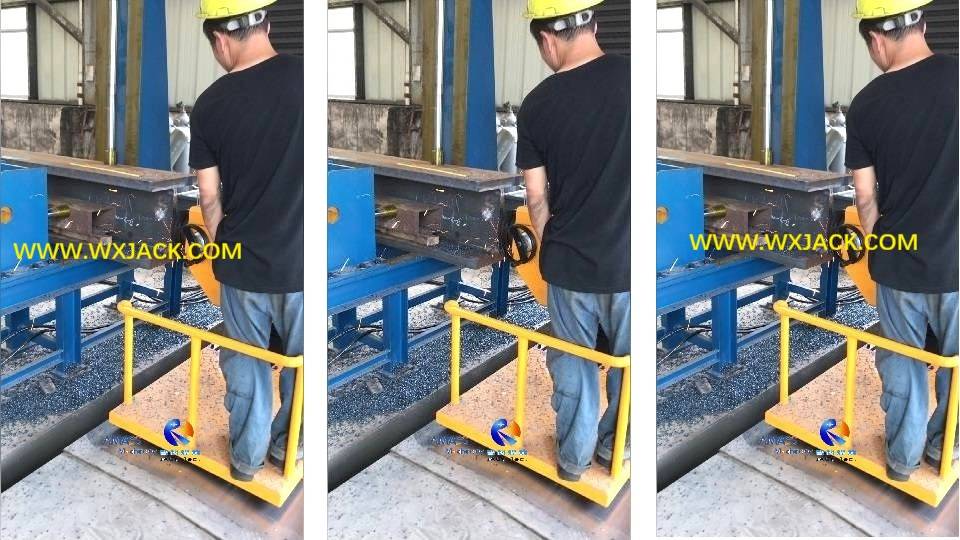

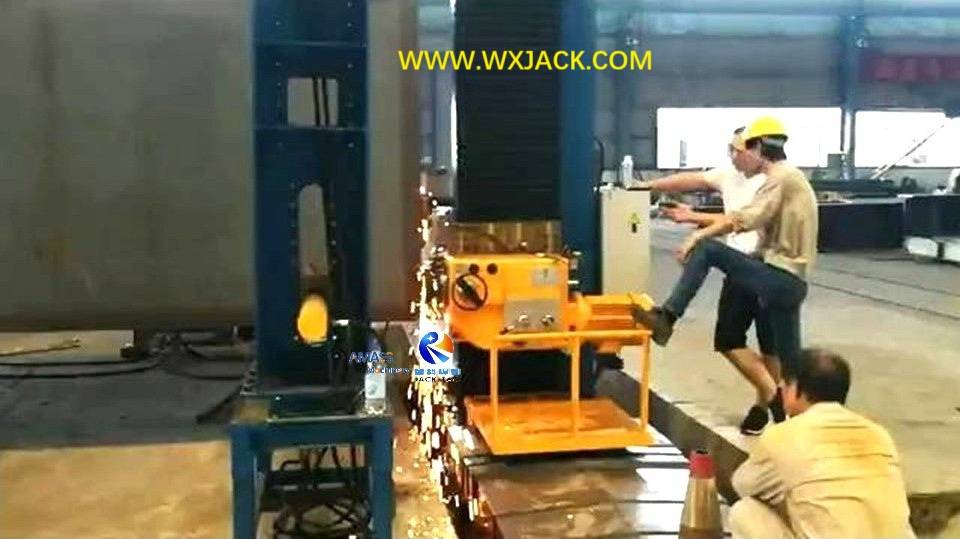

5. Рабочие видео с фрезелью для лицевой поверхности Beam Beam Beam Box H Beam с ЧПУ:

Из -за долгого времени мы сфотографировались только с фрезелью в конце концов, но не эксплуатировали видео. В качестве дополнения, пожалуйста, проверьте видео Wuxi Jack другие машины с ЧПУ, как ниже:

B. Образование стальной конструкционной коробки H Луч конечный фрезерный центр:

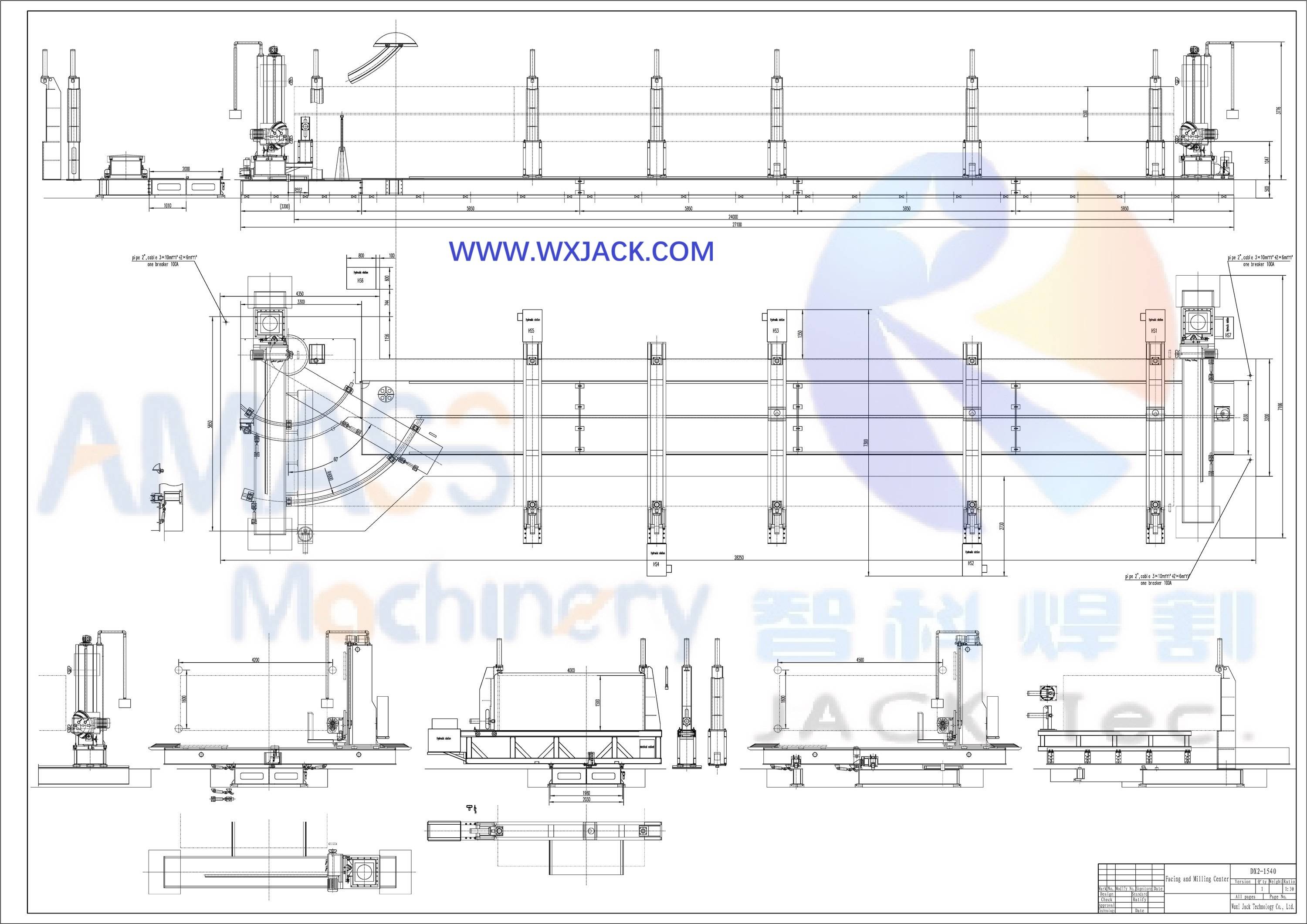

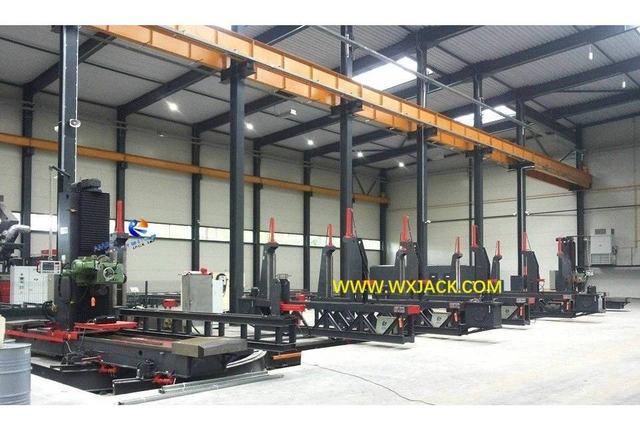

1. Общая конструкция на компоновке Стальной конструкции CNC-DX1540.

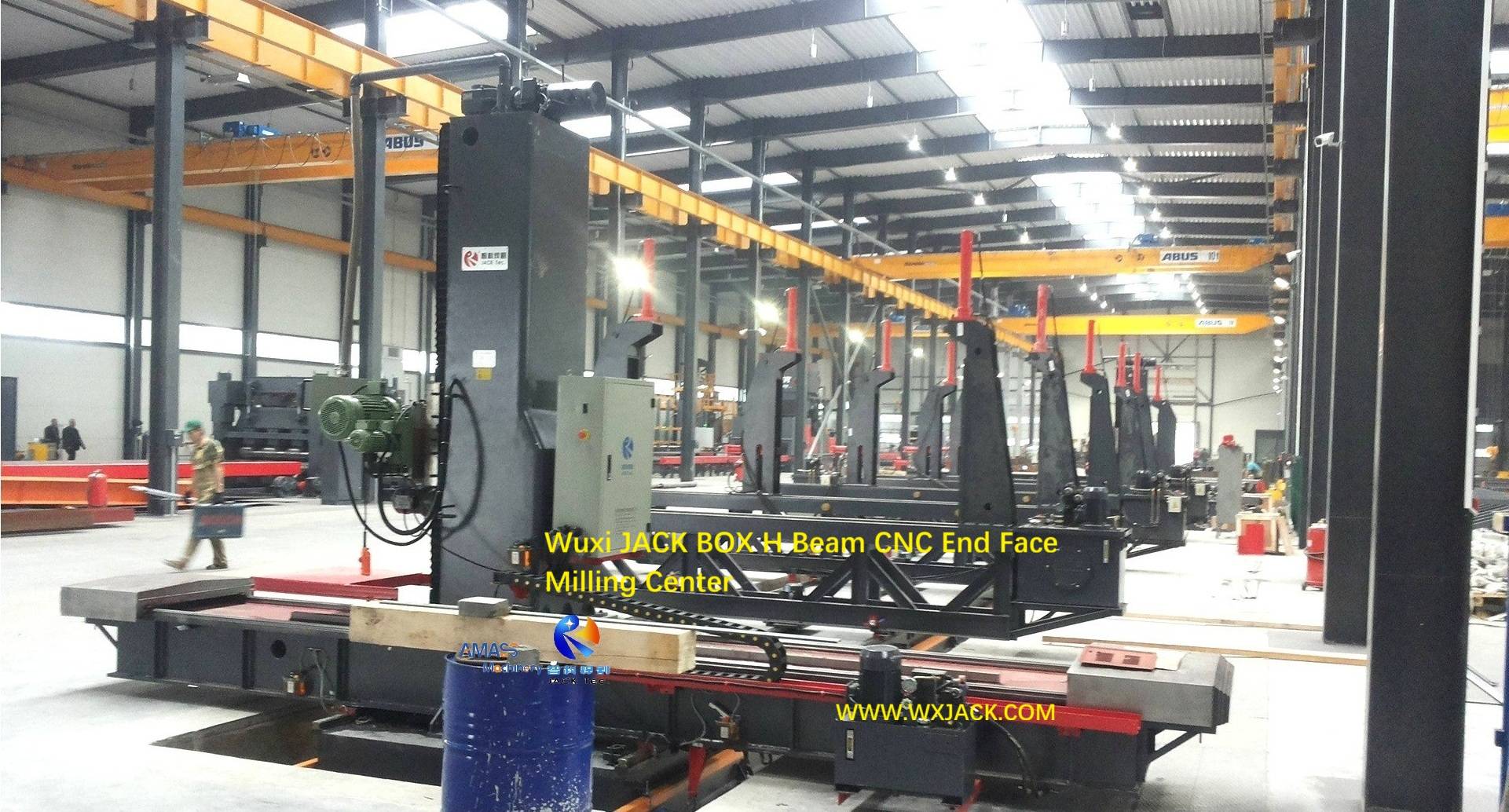

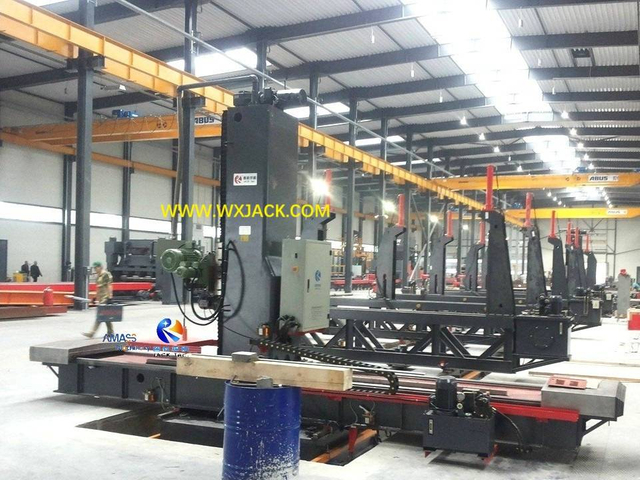

Эта рабочая группа занимает общую площадь семинара по длине 29 м и шириной 8 м , в разгар 4,5 м :

2. Композиция стальной конструкции фрезеровая и обращенная центр:

Показано на приведенных выше печатных и фотографиях, в этом центре фрезевого фрезевого фрезевого фрезерного фрезевого фрезерования Heam состоит из нескольких машин/ оборудования и поддерживающих систем, чтобы удовлетворить сложный спрос на клиента:
1 ) Два Луче наклоненного конец фрезерования; набора стальной конструкционной конструкционной структуры CNC -DX1540 .
2) пять наборов таблиц фиксации гидравлического привода, для хранения заготовки, обработанной этими двумя наборами машины модели CNC-DX1540;
3) один набор поворотной таблицы с диапазоном 0 ~ 60 ° под двигателем, который установлен под стационарным набором машины модели CNC-DX1540;
4) двойные рельсы длиной 24 м;
5) Система электрического управления;
6) гидравлическая система;


3. Два набора из CNC-DX1540 Box H Beam Cond Feeking Machine с CNC:

1) Обе машины устанавливаются в его основополагающую яму, на обоих концах стальной конструкции фрезеровая и обращенная центр, с наборами из 5 основных столов позиционирования между ними;
2) Перед работой обе машины надежно фиксируются гидравлическими привязками;
3) Изменения горизонтальной и вертикальной рабочей скорости как подвижных, так и поворотных машин CNC-DX1540 для его подачи фрезерования выполняются векторным частотным инвертором. Регулировка и визуальное управление скоростью подачи выполняются на панели управления оператором:

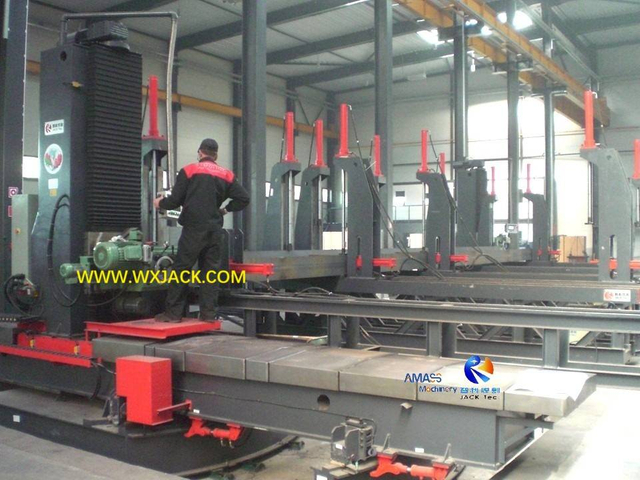

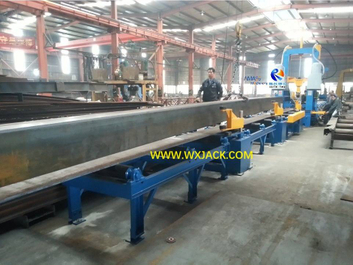

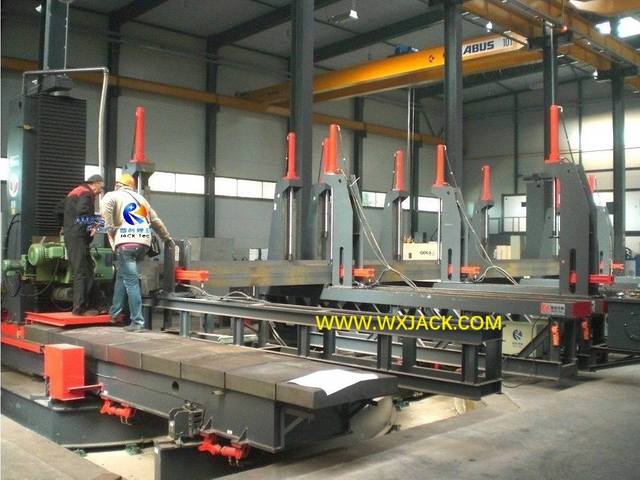

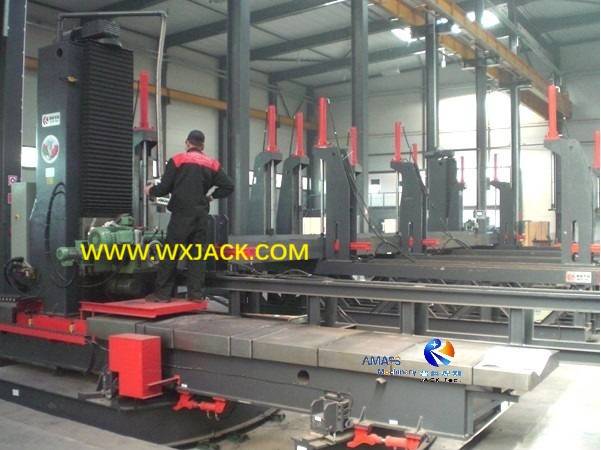

оператор работает на H Beam в Wuxi Jack CNC-DX1540 Коробка H Лучанный фрезерный центр: ( Рис.4 )
Fig4 Box H Лучанный конец поверхности. Центр 134

C. Специальность рабочей центральной коробки H Лучанный фрезеровая машина с ЧПУ:

И соответствующие технические решения:

1. Заготовки из стальной конструкции коробка h Лучая конечная поверхность Центр фрезерования:

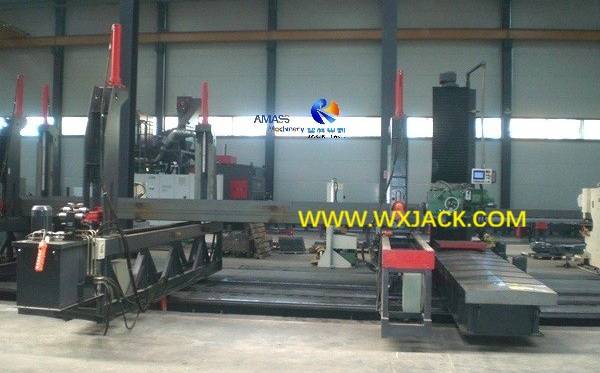

1) Разнообразное размер поперечного сечения H Луча --- Высота фланца изменяется по всей своей длине в косой линии. Соответствующий наклонный угол составляет 0 ° ~ 15 ° ;
2) наклонное поперечное сечение -плоскость одного концевого сечения не является перпендикулярной относительно продольной оси заготовки, но с угловым диапазоном 0 ° ~ 60 ° ;
3), соответственно, для модели CNC-DX1540 модели стальной структурной структуры и лицом к центру:
a) Max. Размер поперечного сечения при 0 ° составляет 1500 мм высота x 4000 мм ширина ;
B), в то время как при 60 ° он составляет ;
1500 мм высоты x 2000 мм шириной 4) Длина Длина --- по сравнению с рутинной длиной 15 м, HEAM обрабатывается
здесь 24 м .
Рис.


2. Дизайн Wuxi Jack на коробке H Beam End Face Feeling Center:

Таким образом, как поставщик этой стальной конструкции, фрезерованного и лица, какое предложение должно предложить клиенту Wuxi, чтобы группа машин имела возможности для обработки таких специальных заработков?
Вкратце, ключевые растворы должны быть:
1) Один движение машины: для двух наборов CNC-DX1540 Beak H Beam Feefing Machine с ЧПУ должен быть способен двигаться вдоль параллельных рельсов длиной 24 м , чтобы приспособиться к изменяющейся длине заготовки. В качестве аналогии, подвижная машина похожа на набор подвижного сварочного манипулятора:

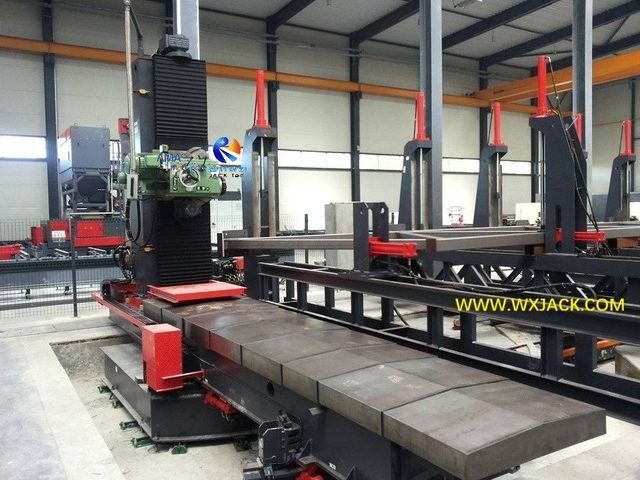

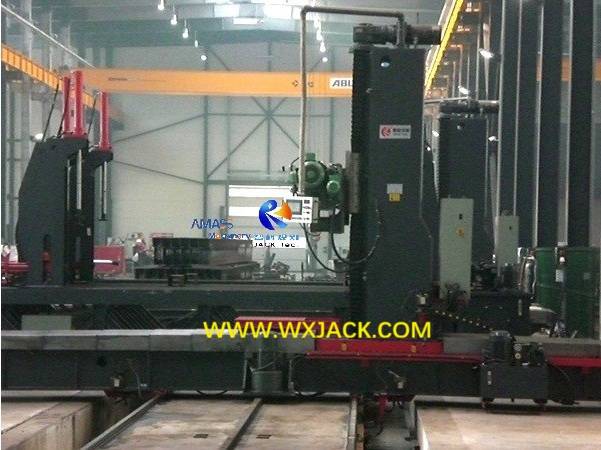

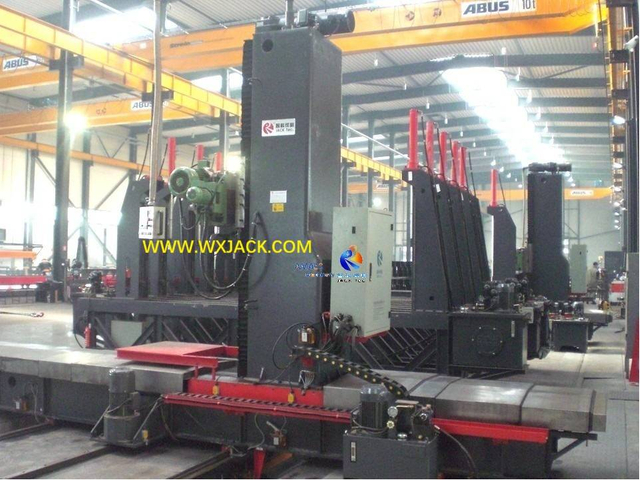

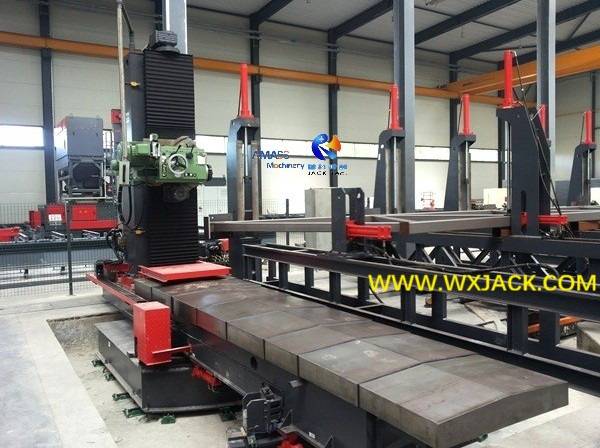

набор подвижной машины CNC-DX1540 на параллельных рельсах: ( Рис.6 )
Рис. 6 Коробка H Лучанный конец поверхности. Центр 126

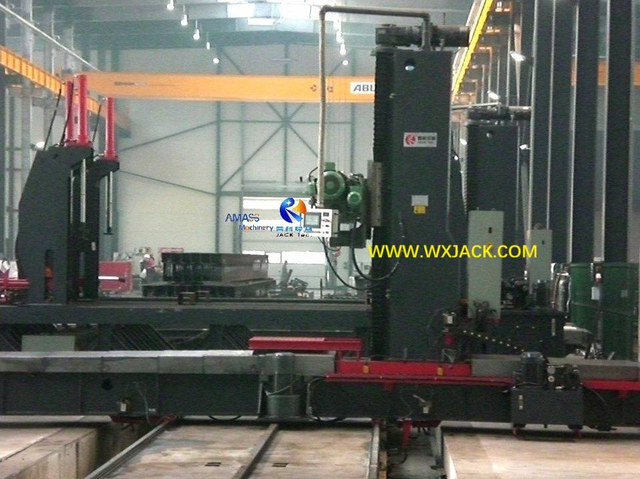

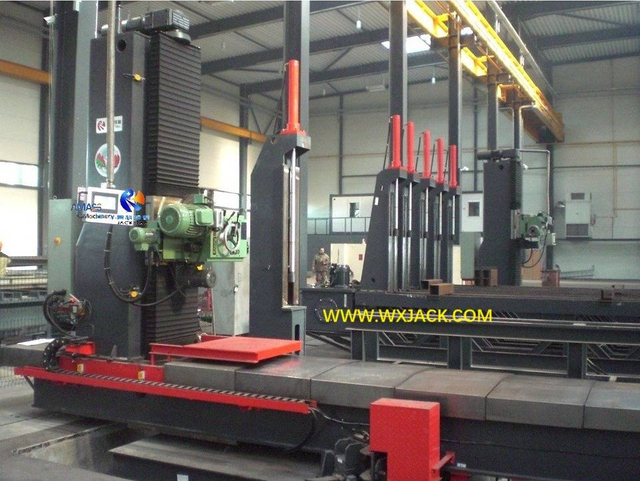

2) Один из машины поворота: другой набор модельной машины CNC-DX1540, хотя и фиксированной, установлен на поворотном столе 0 ° ~ 60 °,
для легкость наклонного поперечного сечения наклонного фрезевого фрезерного измельчения: набор стационарных CNC-DX1540 коробка H Beam Leam Feeling Machine с CNC, вместе с 0 ° ~ 60 ° .
Рис.
3) Зажимая коробка H: кроме того, существует 5 наборов гидравлических таблиц основных позиционирования, которые также подходят вдоль двойных параллельных рельсов, служащих в качестве базы удержания для длинной заготовки. Вертикальный ход нефтяных цилиндров этих таблиц позиционирования отличается, чтобы твердо обеспечить заготовку с наклонным фланцем до угла наклона до 15 °:

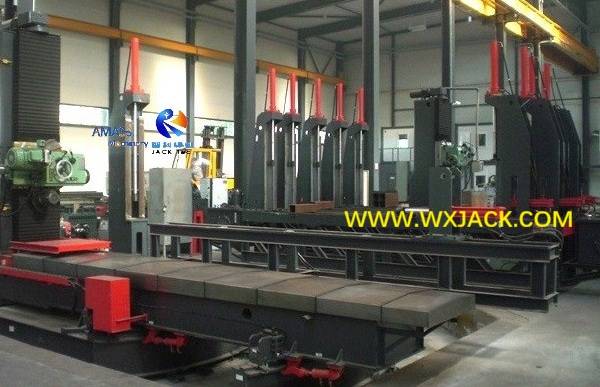

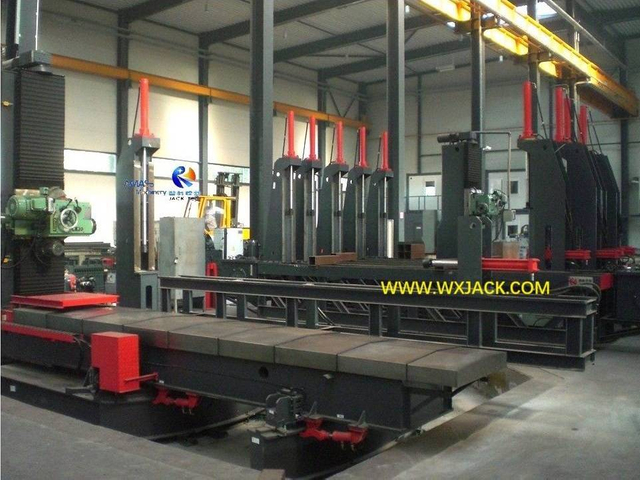

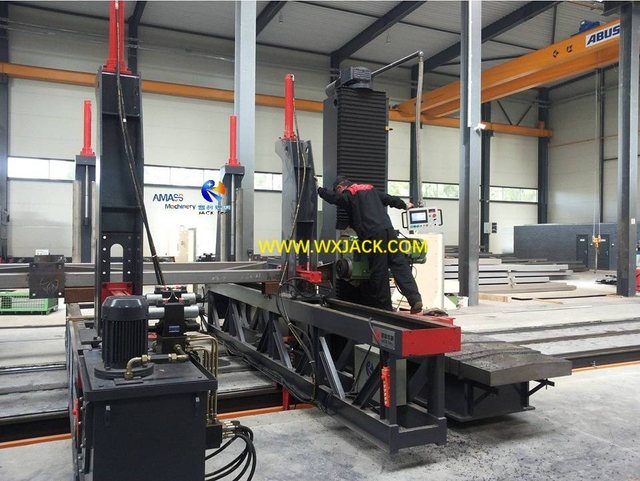

5 наборов гидравлического зажима для привода для твердого удержания на общих и специальных изготовлениях: ( Рис.8 )
Рис. Коробка H Лучний конец лицевой поверхности Центр 129

D. Технический вид и эксплуатацию на коробке H Луч конечный фрезерный центр:

1. Общий план на стальной структуре и обращенном центре:

1) Тип обработчивого оборудования: 2 набора CNC-DX1540 модель Box H BEAM END FACE MACHING с ЧПУ. Его движение и движение управляются с ЧПУ и сервоприводами; Операция реализована с помощью сенсорного экрана на ЧПУ;
2) Основные технологические операции приняты: фрезеровая фрезеровая головка с высокой мощностью ( 7,5 кВт ) с его углом и вращающейся скоростью, регулируемой:

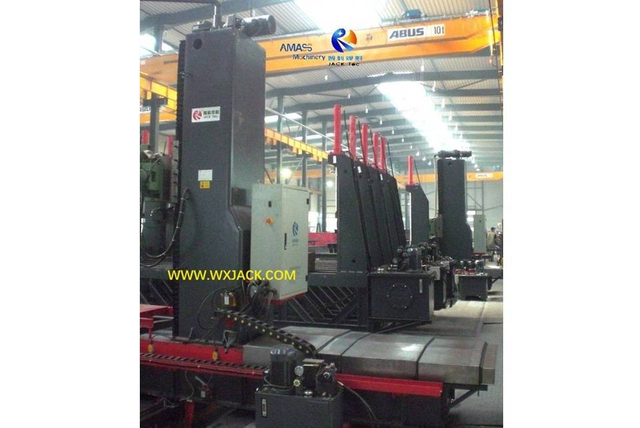

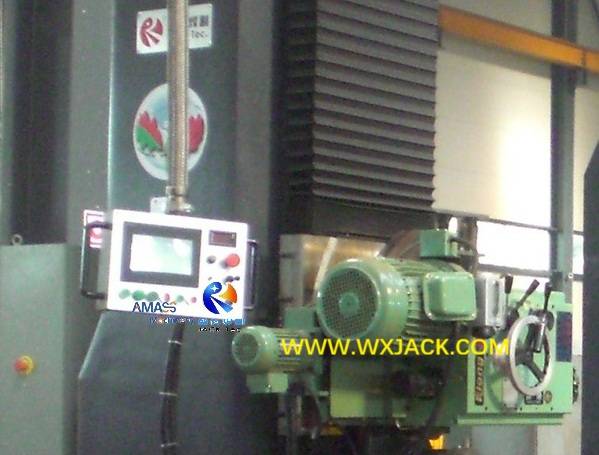

3) Taiwan E-Long E-Long Mu -6s Me-6s Meking Head, 7,5 кВт , в каждый набор модельной коробки модельной коробки CNC-DX1540 H Beam Feefing Machining с CNC: ( фиг.9 )
Рис.
4) Операция: Во время работы два набора машины CNC-DX1540 имеют эксплуатацию измельчения на обоих конечных лицах одновременно. Чтобы удовлетворить спецификации переменной заготовки (длина и угол наклона боковой поверхности), один набор из коробки HEAD -вершины движется вдоль рельса, другая машина вращается в 2 сегментах 0 ° ~ 45 ° и 45 ° ~ 60 °;


2. Общая техническая специальность коробки H Лучаной фрезерной машины с ЧПУ:

1) Количество фрезерных головок в каждом наборе машины CNC-DX1540 составляет 1 часть, доступная для горизонтальной и вертикальной обработки, с моделью 7,5 кВт MU-9 , изготовленной с профессиональным производителем Тайваня;
2) Диапазон скорости поворота измельчения составляет 65 ~ 715 об / мин . Существует 9 позиций скорости поворота, которые будут изменены, с ручной регулировкой на передней поверхности фрезерования;
3) Материал измельчающего лезвия - это отметка, а тип используемого карбид -лезвия SPCN1504ED ;
4) Размер фрезеческого головного размер составляет 0 ~ φ200 мм , а угол поворота составляет 0 ~ 45 ° ;
5) Регулировка фрезерования: во время работы регулировка на фрезерных головках выполняется с помощью ручного механического привода; И регулировка на углу вращения фрезерования в вертикальной плоскости выполняется ручным механическим приводом.

E. Основные спецификации CNC-DX1540 Рабочая группа коробка H Лучняя фрезеровая машина с ЧПУ:

1. Распространение ящика h: до официальной работы заготовка должна быть загружена в эту коробку H лучевой конец центра и надежно зафиксирована гидравлическими зажимными устройствами;
2. Измерение угла поворота: регулировка положения угла на поворотном машине относительно заготовки (H Beam) составляет 0 ~ 60 ° с точностью 2 '(минуты) . Для стационарной наклонной машины CNC-DX1540, круглый линейка используется для измерения и контроля угла поворота;
3. Горизонтальное быстрое движение: набор подвижной машины CNC-DX1540 может перемещаться вдоль двух линейных направляющих направляющих, связанная скорость движения для регулировки длины заготовки составляет 3000 мм/мин. , который не согласен;
4. Горизонтальная и вертикальная скорость рабочей подачи реза, двух наборов CNC-DX1540 коробки H Лучаной фрезерной машины с ЧПУ: 150 ~ 600 мм/мин. Эта рабочая скорость должна быть постепенной, беспрепятственной корректировкой выполняется инвертором;
5. Вертикальное быстрое движение: вертикальная скорость обработки быстрого действия двух машин составляет 1500 мм/мин. Эта скорость также нерегулируется;
6. Горизонтальная скорость подачи быстрого действия карета двух наборов машины ЧПУ-DX1540: 2000 мм/мин. , эта скорость не согласуется;
7. Метка с фрезерной головкой оба направления сервоприводы мощности: горизонтальная и вертикальная мощность двигателя кормления двух наборов машины ЧПУ-DX1540: 3,0 кВт для обоих направлений. Сервомоты оснащены энкодером и тормозом;
8. Модель продольного движения мощность модели CNC-DX1540 модельная коробка H луча конечная фрезеровая машина с ЧПУ составляет 2,2 кВт . Мотор также с кодером и тормозом.

F. Операция заготовкой из заготовки с CNC-DX1540 Box H Лучом Конечный фрезерование Центр:

1. Установка рабочей части на основных таблицах реализуется вертикальными зажимами и выполняется с учетом зажимной пластины;
2. Для производительности минимального бума рабочей части (H Beam и Beam Beam), для цели его надежной фиксации на поворотной машине во время операции с фрезерованием конечной поверхности, необходимо обеспечить дополнительные зажимы, в частности:
1) обеспечить пластинку с перевертанной машиной с помощью поддерживающего столового балка с двумя установленными гидравлическими зажимами вниз, в вертикальной и ведущей стороне;
2) Вертикальные и боковые зажимы должны иметь достаточный продольный ход перемещения для фиксации пучка, в 2 набора с ЧПУ-DX1540 коробки H Beam Feeling Machine с ЧПУ, в зависимости от угла машины настройки от 0 до 600 мм;
3. Чтобы обеспечить устройство поворота зажима, установленное на всех стороне с удерживаемыми зажимами для позиционирования и фиксации конуса H, чтобы устранить перекос стержня гидравлического цилиндра;
4. Основные таблицы Мощность мощности двигателя составляет 0,75 × 3 кВт;

5. Гидравлическая система стальной конструкции фрезеровая и обращенная центр:

1) Мощность гидравлической станции 2 набора машин CNC-DX1540 и таблица по поворотам/ фиксация составляет 11,0 кВт . Это равно: две гидравлические станции: 5,5 кВт x 2 ;
2) рабочее давление в гидравлической системе составляет до 6,0 МПа;

6. Электрическая проводка и развертывание шланга в коробке H Луч.

1) укладку всех подвижных деталей/ электрических кабелей и шлангов высокого давления для снабжения и на нем должно обеспечивать кабельные слои;
2) Расположение подключения всех недомолетных деталей/ электрических кабелей и шлангов высокого давления на нем должна обеспечивать в закрытых защитных шлангах или подносах.

G. Технические параметры рабочей группы Box H Beam End Feek Feeling Center:

Параметр Ценить
Модель 2 комплекта коробки H Лучаной фрезерной машины с ЧПУ CNC-DX1540
Минимальный размер рабочего фланца (H Beam) для подвижной и поворотной машины, H x w 250 × 250 мм
Максимальный размер рабочего куска (H Beam) для подвижной и поворотной машины, H x w 1500 × 4000 мм
Максимальный размер рабочего куска (H Beam) для поворотной машины под углом поворота 0 ° , H x w 1500 × 4000 мм
Максимальный размер рабочего куска (H Beam) для поворотной машины под углом вращения 60 ° , H x w 1500 × 2000 мм
Максимальный размер рабочего фланца (H Beam) для поворотной машины под углом вращения 60 , ° H x w 1500 × 4000 мм
Минимальная длина рабочей части в соответствии с его самой большой стороной (при одновременной двойной боковой обработке концов) при угле поворота машины поворота 45 ≤ α ≤ 60 ° градусов 6000 мм
Минимальная длина работы (при одновременной двойной боковой обработке концов) при угле поворота машины поворота 0º α ≤ 45 ° градусов 5000 мм
Максимальная длина рабочей части под условием одновременной двойной боковой обработки концов в стальной структуре фрезеровая и обращенная центр 24000 мм
Угол конуса рабочей части ( H Beam ) фланцы 0 °- 5 °
Рабочее кусок коробки луча h beam Материал ST3SP5, 09G2S, 10KHSND, 15KHSND
