1 Steel Structure Overturning Equipment Turntable 3

Оборудование для опрокидывания стальной конструкции Wuxi JACK и поворотный стол,

Обработка тяжелых заготовок самым безопасным, контролируемым и надежным способом!

Панель навигации в разделе «Оборудование для переворота стальных конструкций и поворотный стол»

1. Применение, преимущества и категория оборудования для опрокидывания стальных конструкций.

1. Применение, преимущества и категория оборудования для опрокидывания стальных конструкций. | 2. Изображение оборудования для опрокидывания стальных конструкций Wuxi JACK | 3. Компоненты оборудования для опрокидывания стальных конструкций | 4.Видео об оборудовании для опрокидывания стальных конструкций | 5. Изменение углового положения оборудования для опрокидывания стальных конструкций. | 6. Технические характеристики оборудования для переворота металлоконструкций. | 7. Технические характеристики оборудования для опрокидывания стальных конструкций. | 7.1 Оборудование для опрокидывания стационарных стальных конструкций под углом 60° | 7.2 Оборудование для переворота стационарной стальной конструкции на 90° | 7.3 Стойка для опрокидывания стальной конструкции с поворотом на 180° | 7.4 150-тонное оборудование для опрокидывания стальных листов | 7.5 Стальной конвейер | 8. Применение и сопутствующее оборудование для переворачивания стальных конструкций.

Использование и высокая ценность опрокидывающейся стойки и поворотной платформы из стальной конструкции

1. Рабочее движение и функции поворотного стола стальной конструкции и опрокидывающего оборудования:

1) Поворот Рабочие части стальной конструкции в диапазоне 0° ~90°/ 0° ~180°/ 0° ~360° в любое ожидаемое угловое положение, с надежной большой движущей силой гидравлические цилиндры;
2) Передать/ Подъемник/ Уронить детали стальной конструкции в пределах установленного диапазона, для перемещения и изменения ориентации рабочих частей во время производства, с надлежащей движущей силой электродвигатель или гидроцилиндры;

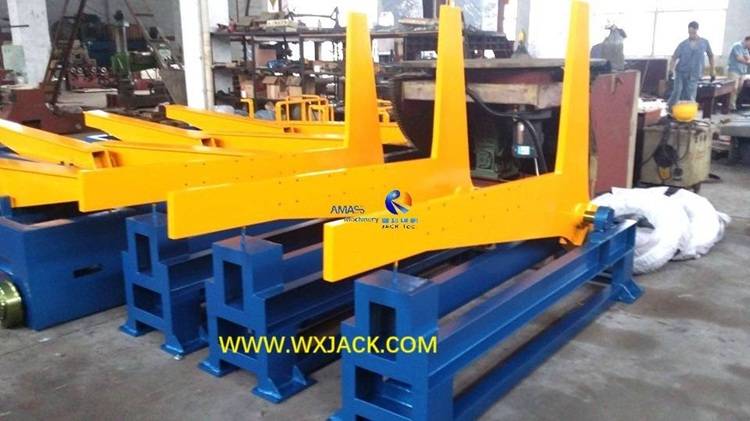

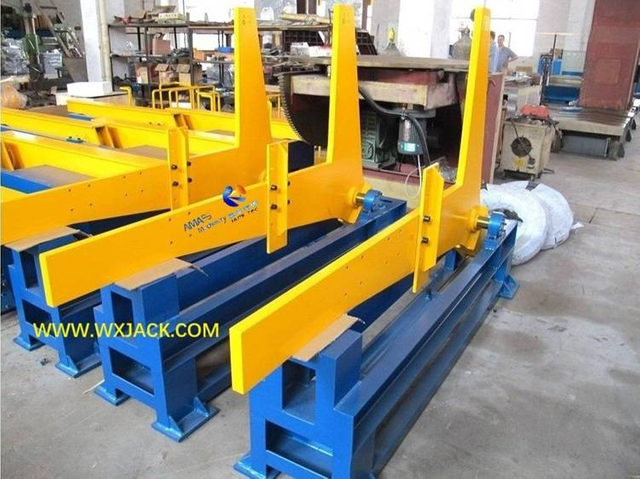

3) Wuxi JACK YF1810, модель с гидравлическим приводом 90°, поворотный стол со стальной конструкцией (опрокидывающаяся стойка), применяемый на линии по производству двутавровых балок: (Рисунок 1)

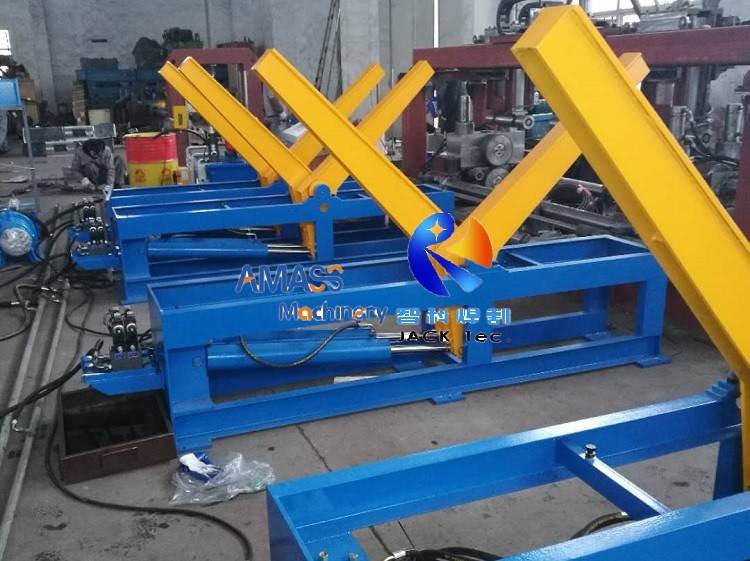

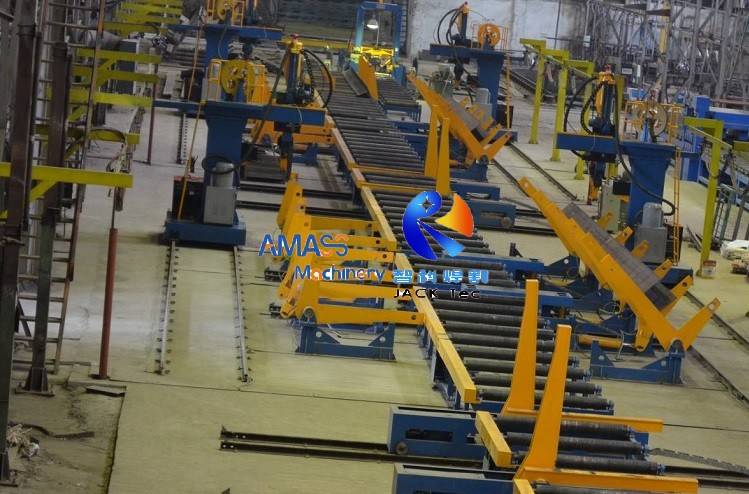

Рис.1 Поворотный стол оборудования для опрокидывания стальной конструкции _20240606101154

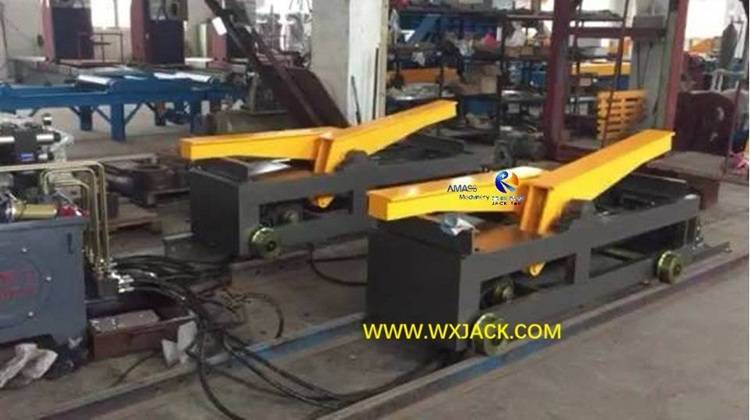

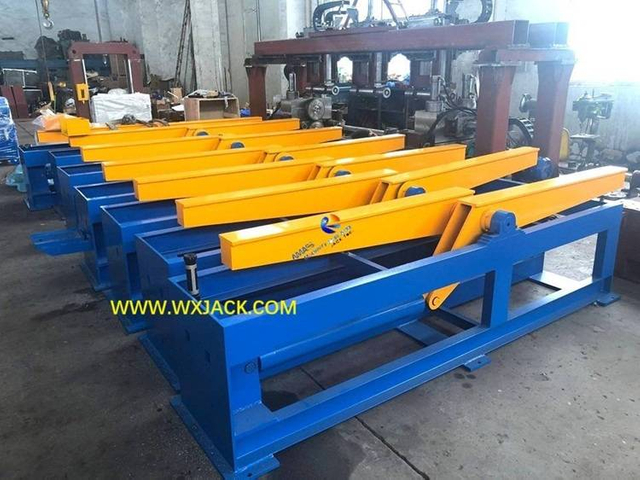

4) Wuxi JACK YF1810, модель с гидравлическим приводом 180°, поворотный стол со стальной конструкцией (опрокидывающаяся стойка), применяется на линии по производству балок BOX: (Рис.2)

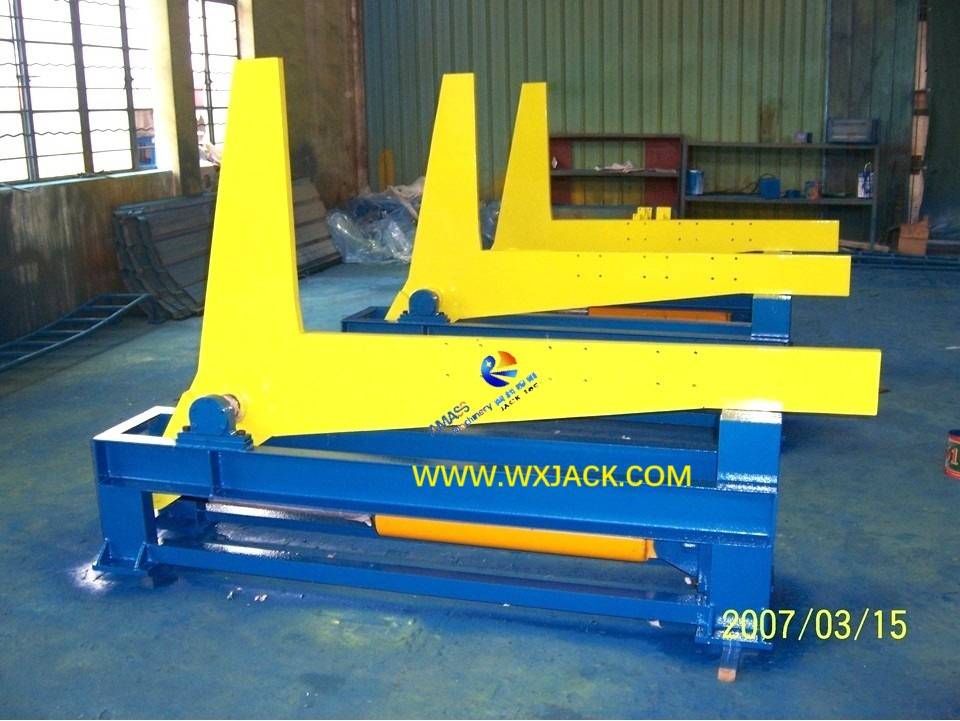

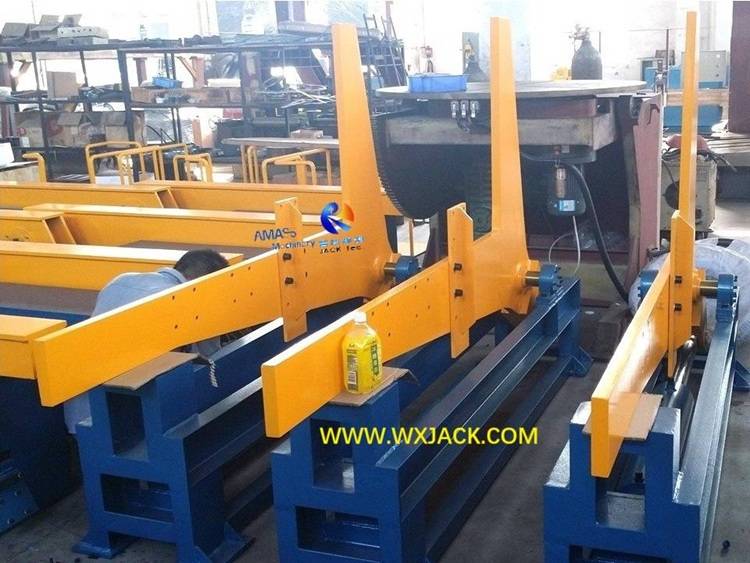

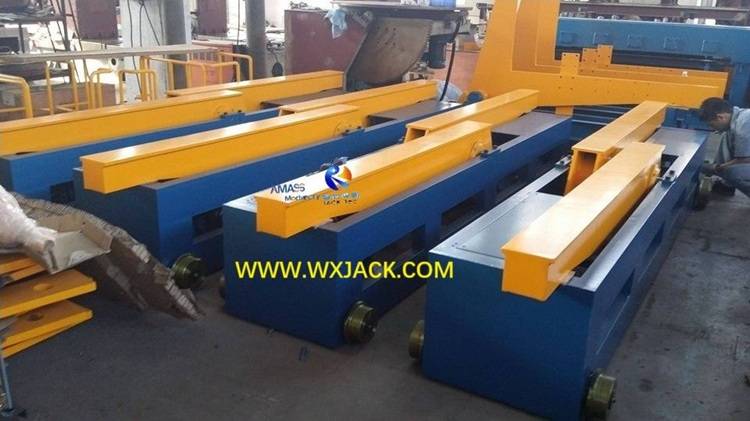

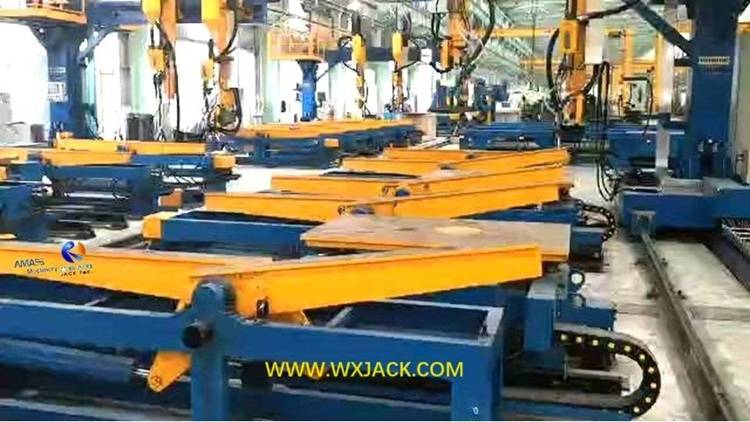

Рис. 2. Поворотный стол оборудования для переворачивания стальной конструкции _20240606101224

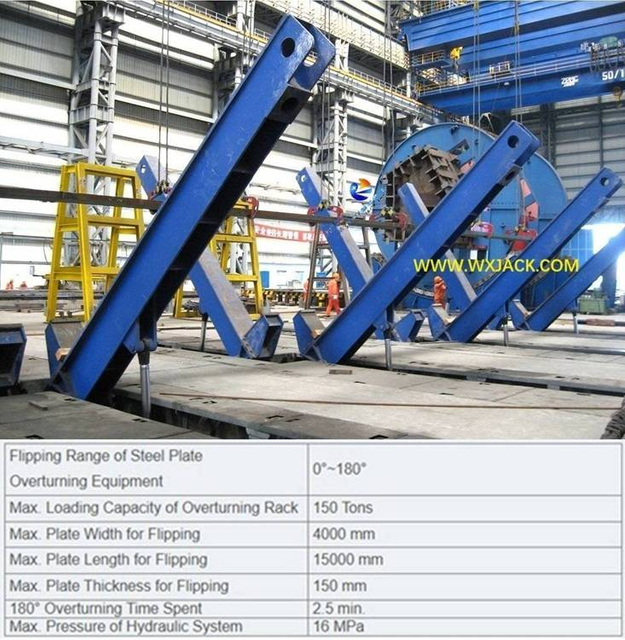

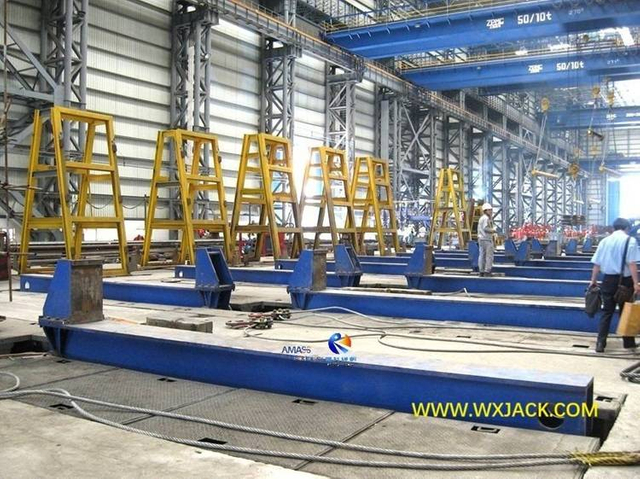

5) Wuxi JACK 150-тонная стальная пластина грузоподъемностью. Опрокидывающее оборудование (комплект переворачивающих стеллажей): (Рис.3)

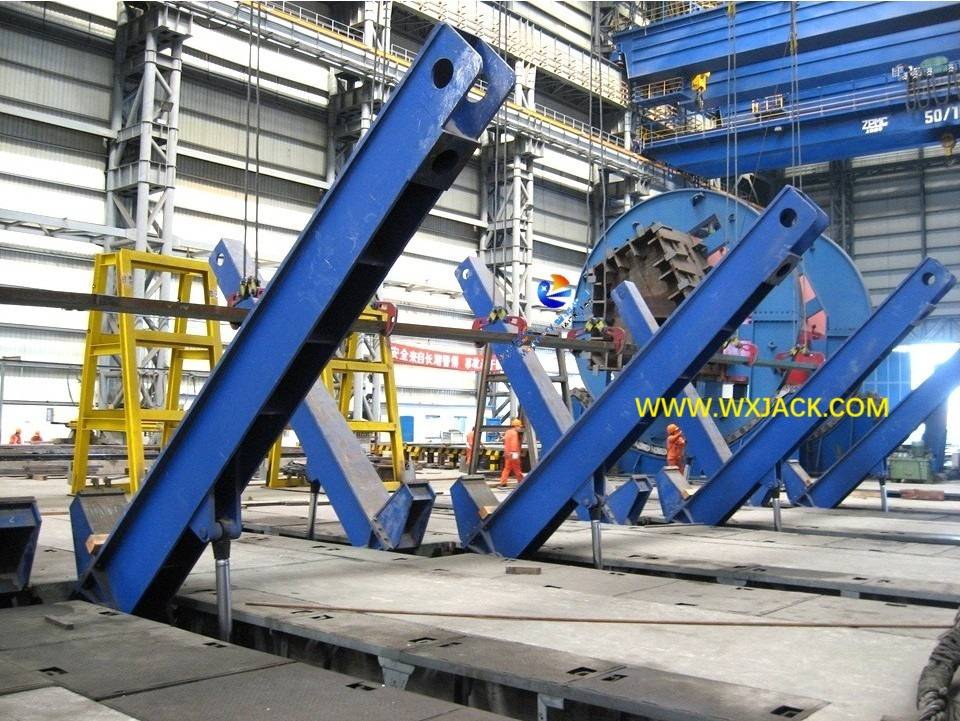

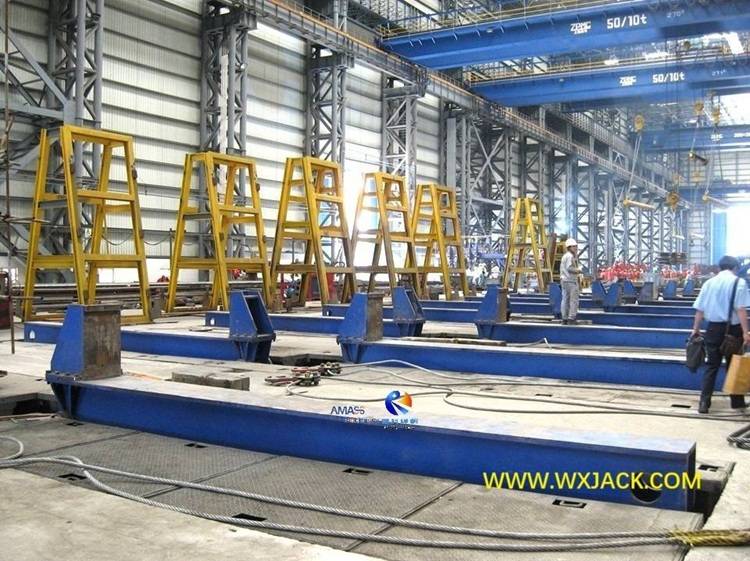

Рис. 3. Оборудование для переворачивания тарелок. Опрокидывание стойки.

6) Применимые детали: H-балка/ КОРОБКА-балка/ Т-образная балка/ Поперечная балка/ Тяжелые стальные пластины/ Трубы/ Резервуары/ Любые другие обычные или специальные элементы конструкции, которые являются тяжелыми, неудобными, опасными, трудоемкими и иногда невозможными для манипулирования руками;



2. Важность и значение использования оборудования для переворачивания стальных конструкций:

1) Обеспечить безопасность людей и дружелюбное рабочее место: Избавляет операторов от небезопасной и непростой работы по перемещению и изменению положения рабочих органов;
2) Обещают автоматизацию и высокую эффективность: Помогает сделать логистический процесс плавным, плавным и контролируемым, что делает его высокоавтоматизированной линией по производству стальных конструкций;
3) Реализовать технологию процесса: Оборудование для переворачивания стальных конструкций — это необходимая логистическая единица, манипулятор и поворотный стол на технологическом маршруте производства стальных конструкций, который влечет за собой опрокидывание/транспортировку/подъем тяжелых заготовок и их идеальное падение;
4) Необходимость: Из-за больших размеров и большого веса заготовок стальных конструкций, а также степени накопления тепла на поверхности заготовок после сварки, для выполнения работ по изменению положения необходимо использовать оборудование для опрокидывания стальных конструкций и поворотный стол;
5) Финансовая выгода: Снизить переменные издержки производства;



3. Широкое использование стальной конструкции, переворачивающей стойки и поворотного стола:

В каждой современной автоматической линии по производству стальных конструкций:
1) Линия по производству двутавровых балок;

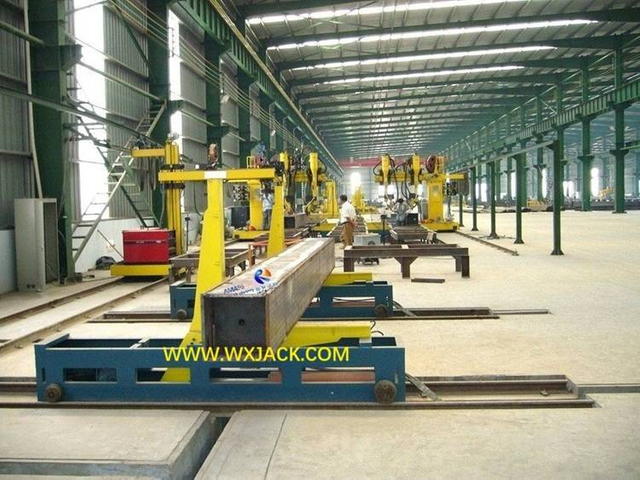

2) Линия по производству коробчатых балок;
3) Линия по производству Т-образных балок...

Вы всегда можете найти в работе оборудование для опрокидывания стальных конструкций и поворотные платформы различной конструкции:

1) Гидравлическая стойка для опрокидывания стальной конструкции под углом 90° применяется на линии по производству двутавровых балок Wuxi JACK: (Рис.4)

Рис. 4 Стойка для опрокидывания стальной конструкции

2) Важная роль: Это переворачивающее оборудование и поворотный стол играют роль соединений и соединений на производственной линии, обеспечивая управляемость, упорядоченность и высокую эффективность потока материалов и незавершенного производства (WIP).


4. Финансовая выгода от поворотного стола и переворотного оборудования со стальной конструкцией для клиентов:

1) Экономия затрат на рабочую силу: Количество операторов на производственной линии может быть сокращено.Это особенно важно в условиях нынешней тенденции роста стоимости рабочей силы и ее постоянного дефицита.Автоматизация – лучшее решение;

2) Улучшение уровня управления сайтом: Весь TAKT (рабочий темп) автоматической линии по производству двутавровых балок/коробчатых балок можно контролировать с помощью установки оборудования для опрокидывания стальных конструкций и поворотного стола, что обеспечивает идеальное состояние с балансировкой линии 85%+;
3) Слайды отчета: 'Краткая информация об оборудовании для опрокидывания стальных конструкций Wuxi JACK'.



5. Два основных типа оборудования для переворота конструкции и поворотного стола:

При практическом применении оборудование для опрокидывания стальных конструкций и поворотный стол можно разделить на две основные отрасли:

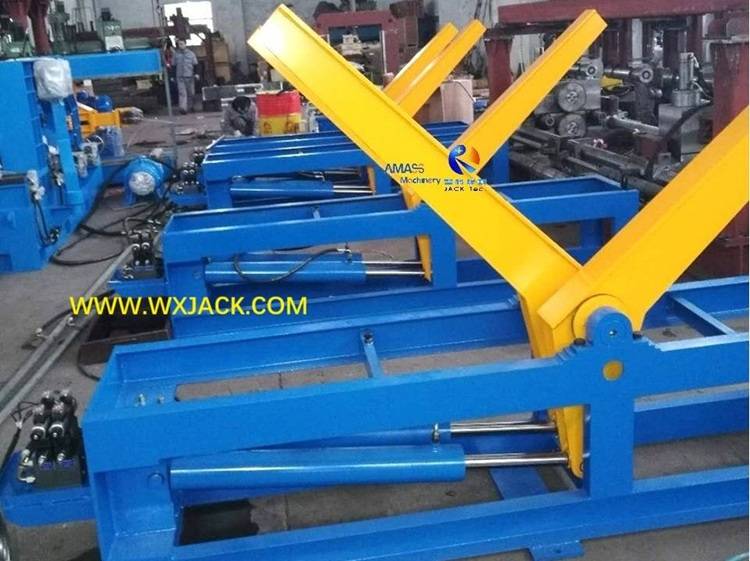

1) Стойка для опрокидывания стальной конструкции --- В виде механической жесткой руки используются механические жесткие стойки для поворота деталей и пластин стальных конструкций регулярного сечения.Он используется в различных автоматических производственных линиях;

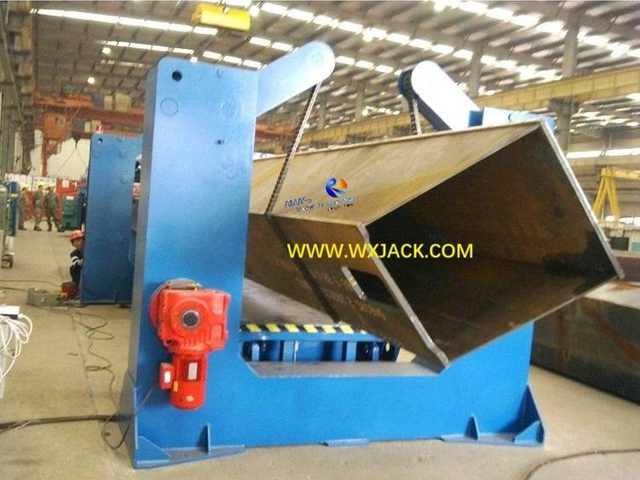

2) Тип цепи Оборудование для переворачивания стальной конструкции --- В виде мягкой металлической цепи для поддержки и манипулирования заготовками самых разных видов и поперечных сечений.Имеет более гибкое применение рабочих сайтов:

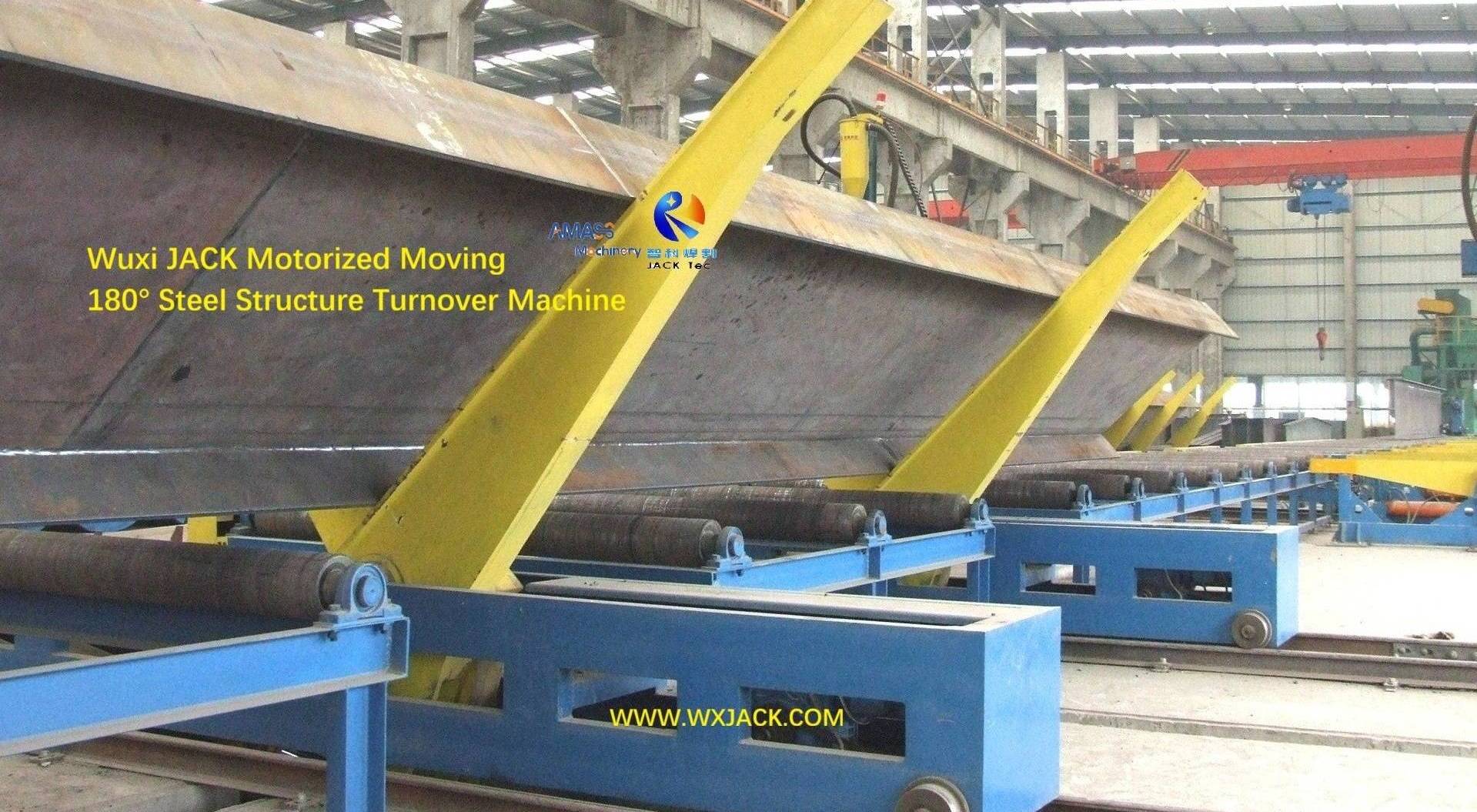

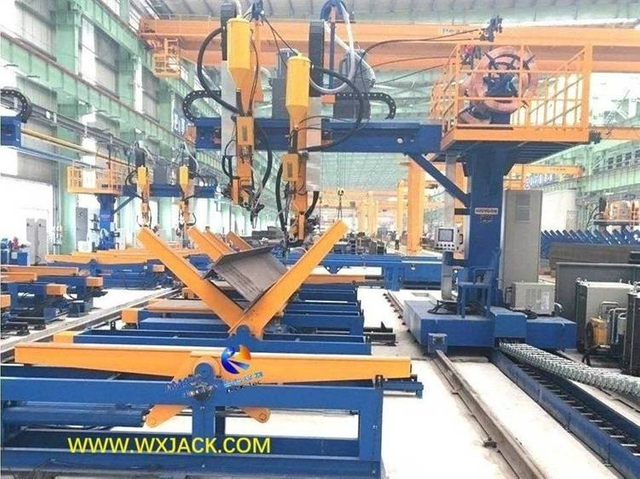

а) Моторизованная переворачивающаяся стойка Wuxi JACK со стальной конструкцией на 180°: (Рис.5)

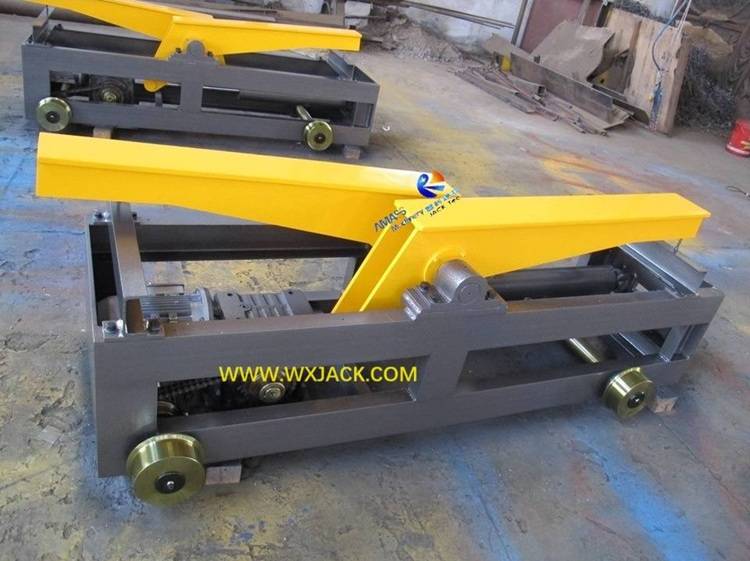

Рис. 5 Стойка для опрокидывания стальной конструкции IMG_4995

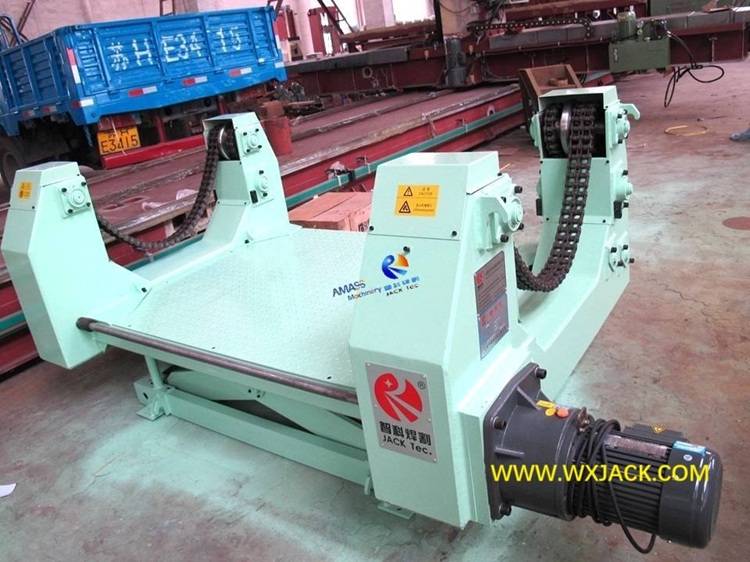

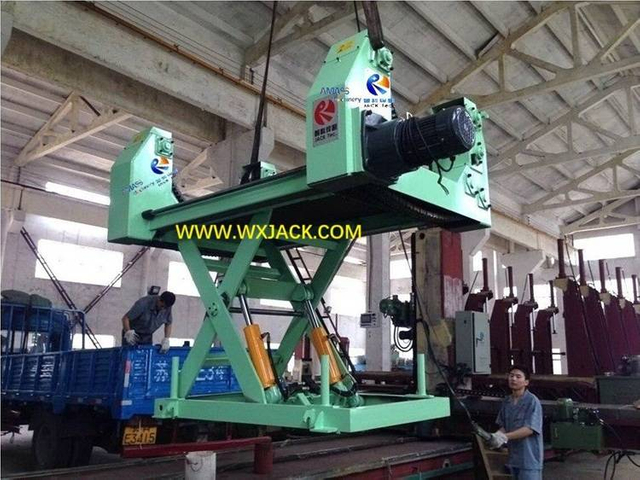

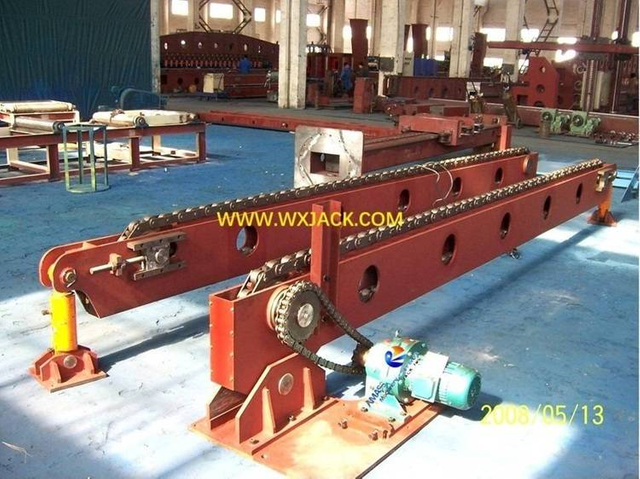

б) Тип цепи Wuxi JACK Оборудование для переворачивания стальной конструкции: (Рис.6)

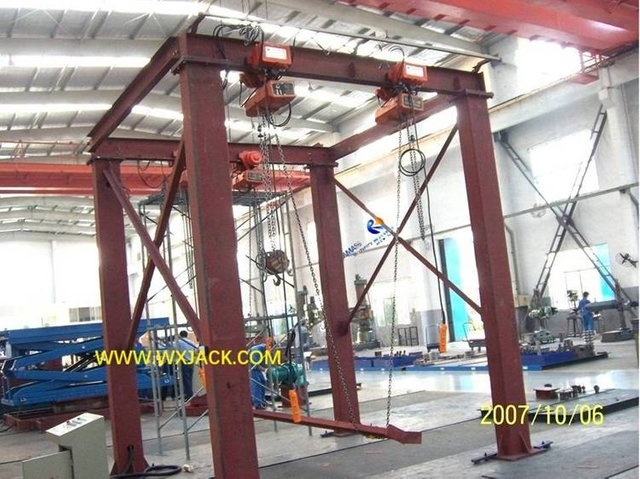

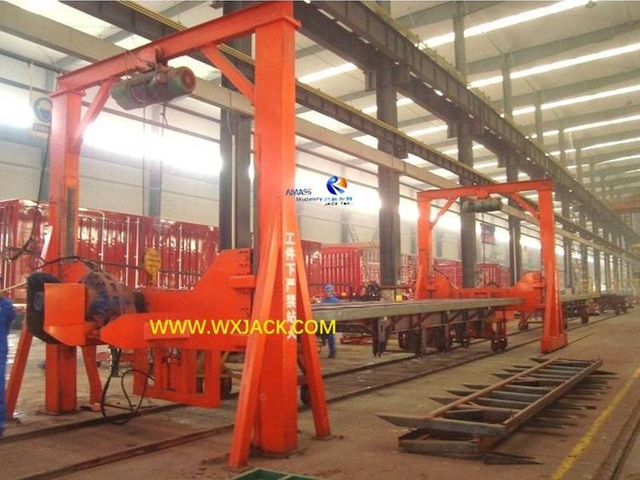

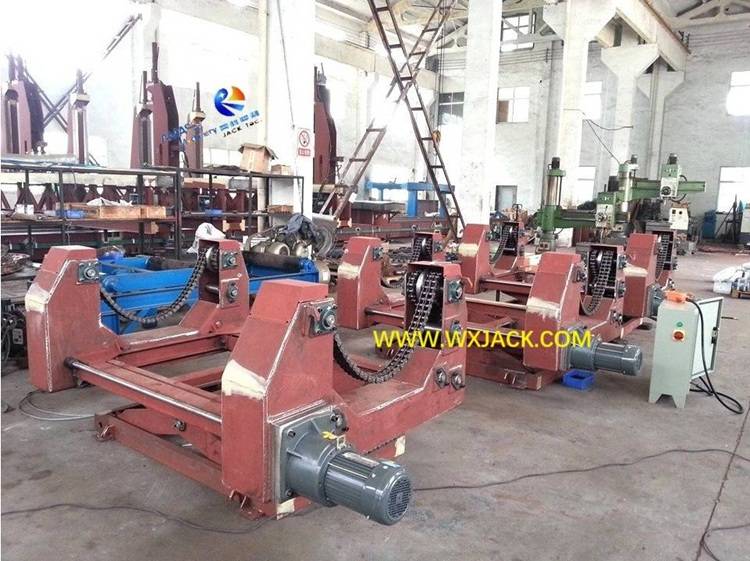

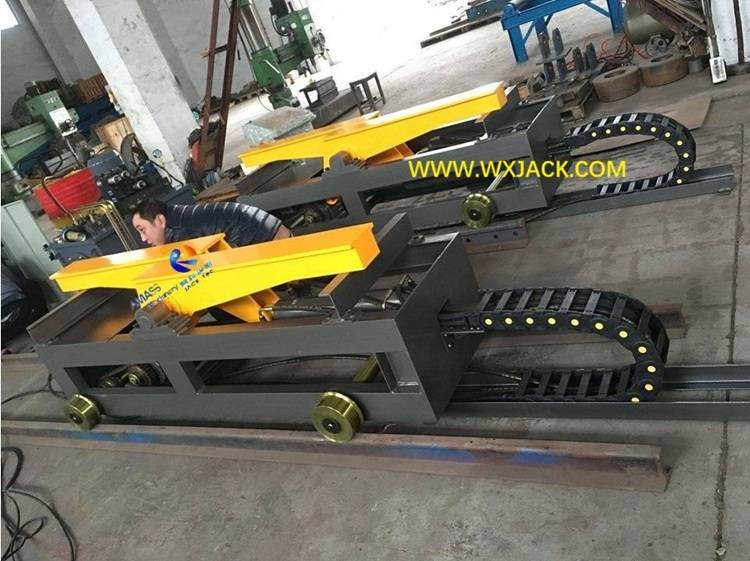

Рис. 6. Оборудование для переворачивания стальной конструкции типа цепи _20240403181750



Различные конструкции, конструкция и грузоподъемность оборудования для опрокидывания стальных конструкций и поворотной платформы Wuxi JACK

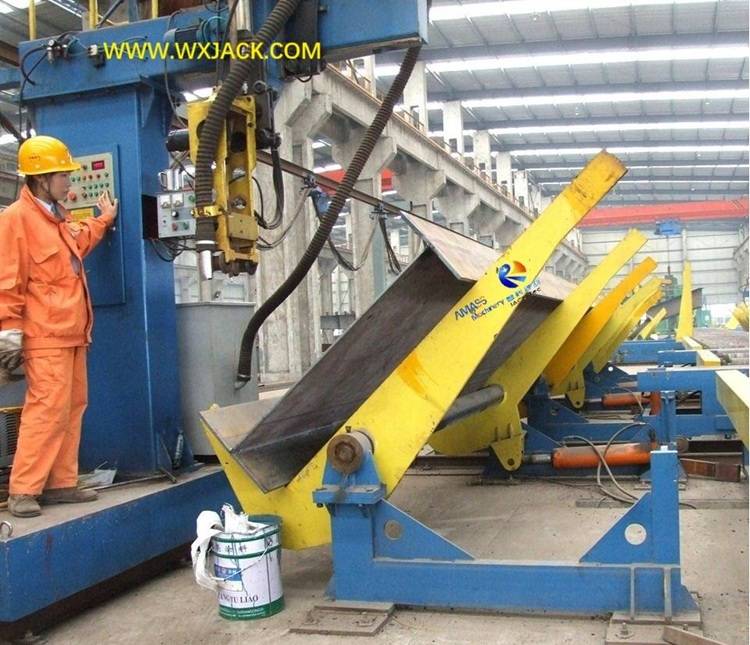

Стационарный поворотный стол со стальной конструкцией под углом 60°

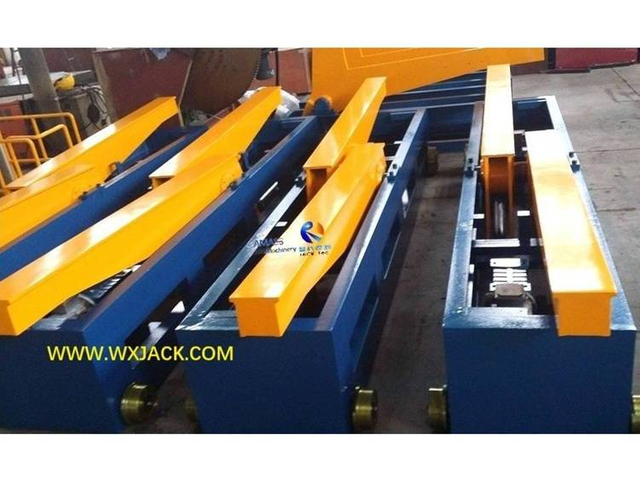

Стойка для опрокидывания поворотного стола со стальной конструкцией на 180°

Стойка для переворачивания оборудования со стальной конструкцией под углом 60°

Стойка для опрокидывания поворотного стола со стальной конструкцией 90°

Цепной тип Переворачивающее оборудование Проигрыватель

Оборудование для опрокидывания поворотного стола со стальной конструкцией 90°

Оборудование для переворота поворотного стола со стальной конструкцией 90°

Цепной тип Опрокидывающее оборудование Поворотный стол

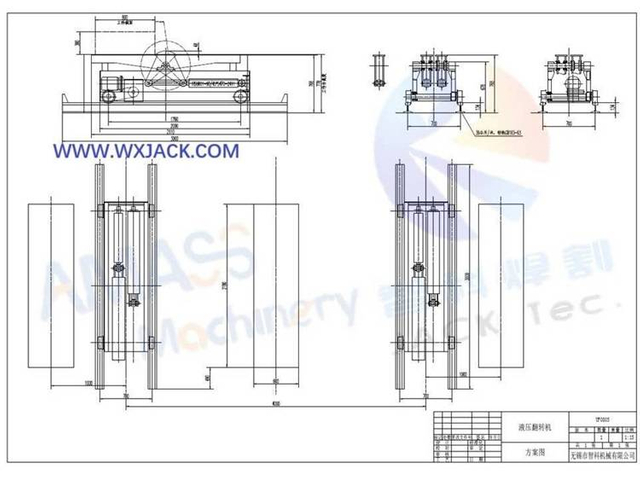

Конструкция и состав узлов оборудования для переворота стальных конструкций и поворотного стола

1 Steel Structure Overturning Equipment Turntable 1 _20180125153342
2 Steel Structure Flipping Equipment Turntable 2 0150820160851
3 Steel Structure Overturning Rack Turntable 2 20160120141940
4 Chain type Overturning Equipment Turntable 2 1 041
5 Steel Conveyor Turntable 2
6 Chain type Flipping Equipment Turntable 4- 20140521_112518
7 Steel Structure Overturning Equipment Turntable 20160120141947
8 Steel Structure Flipping Equipment Turntable 3- IMG_1414

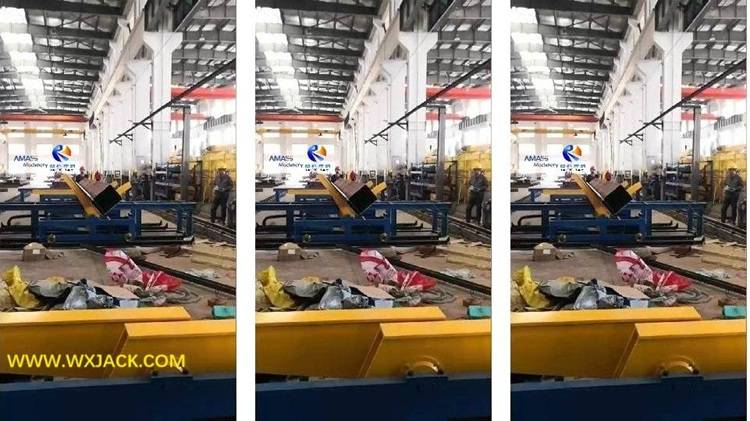

Видео о работе оборудования и поворотной платформы для опрокидывания стальных конструкций Wuxi JACK

Ввод в эксплуатацию гидравлической поворотной платформы Wuxi JACK со стальной конструкцией на 180°

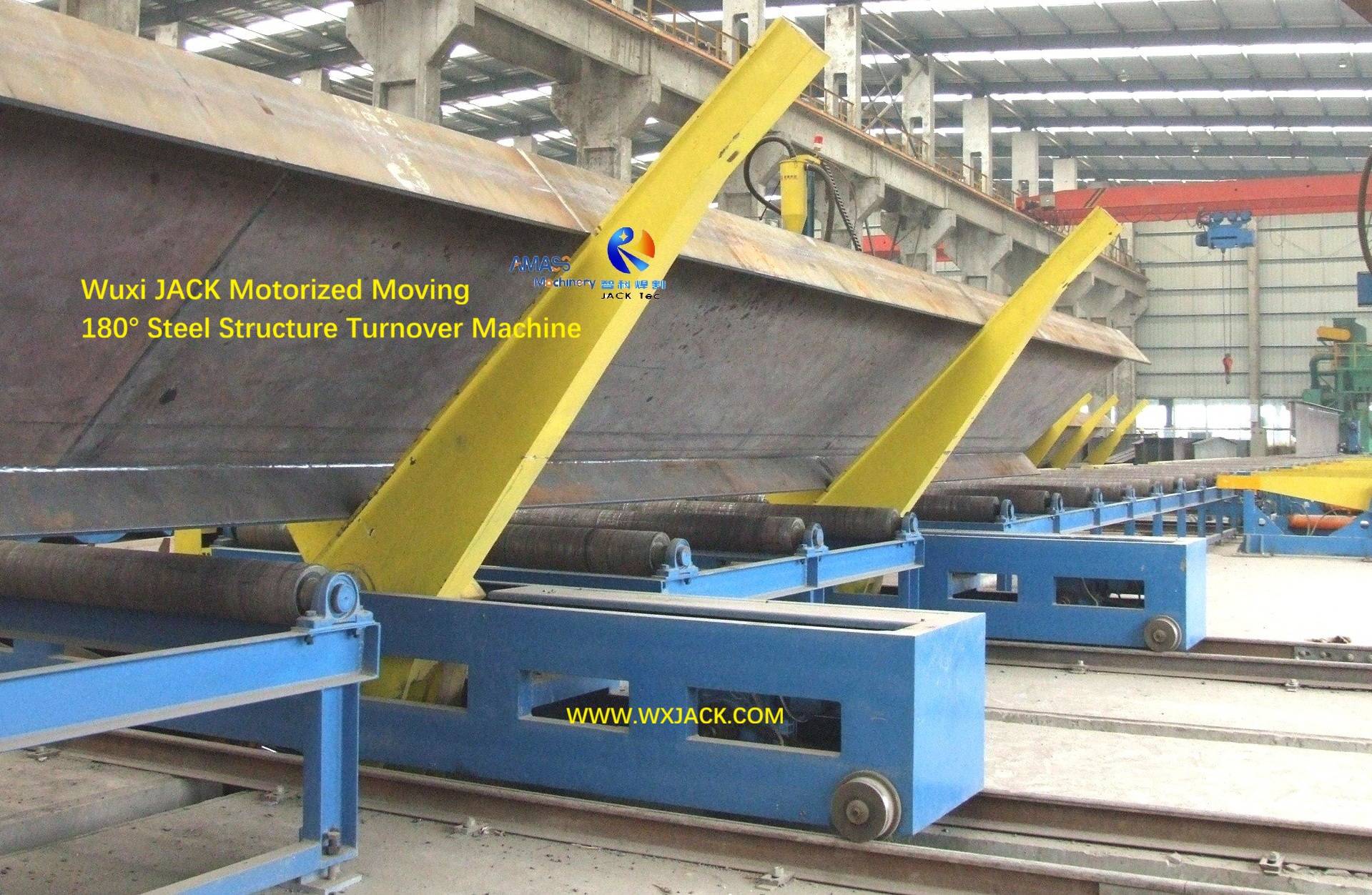

Моторный привод Wuxi JACK перемещается на 180°. Оборудование для опрокидывания стальных конструкций. Работа поворотного стола на объекте клиента.

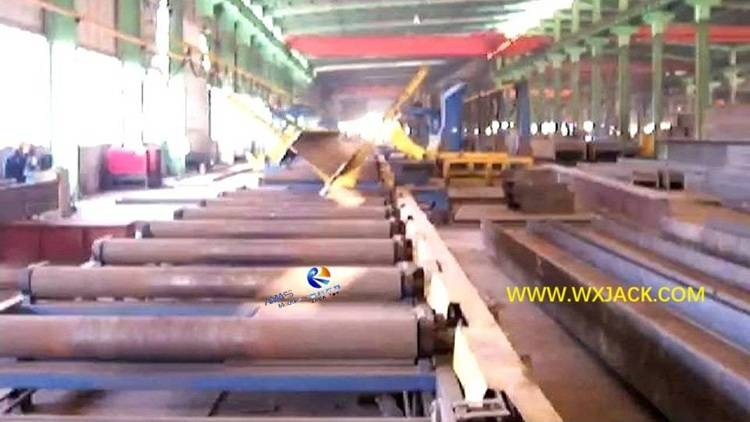

Wuxi JACK Переворачивает оборудование со стальной конструкцией на 180°. Поворотный стол переворачивает кусок двутавровой балки.

Wuxi JACK Цепное переворотное оборудование Поворотный стол переворачивает кусок длинной балки BOX

Принцип работы изменения углового положения при опрокидывании стойки поворотного стола из стальной конструкции

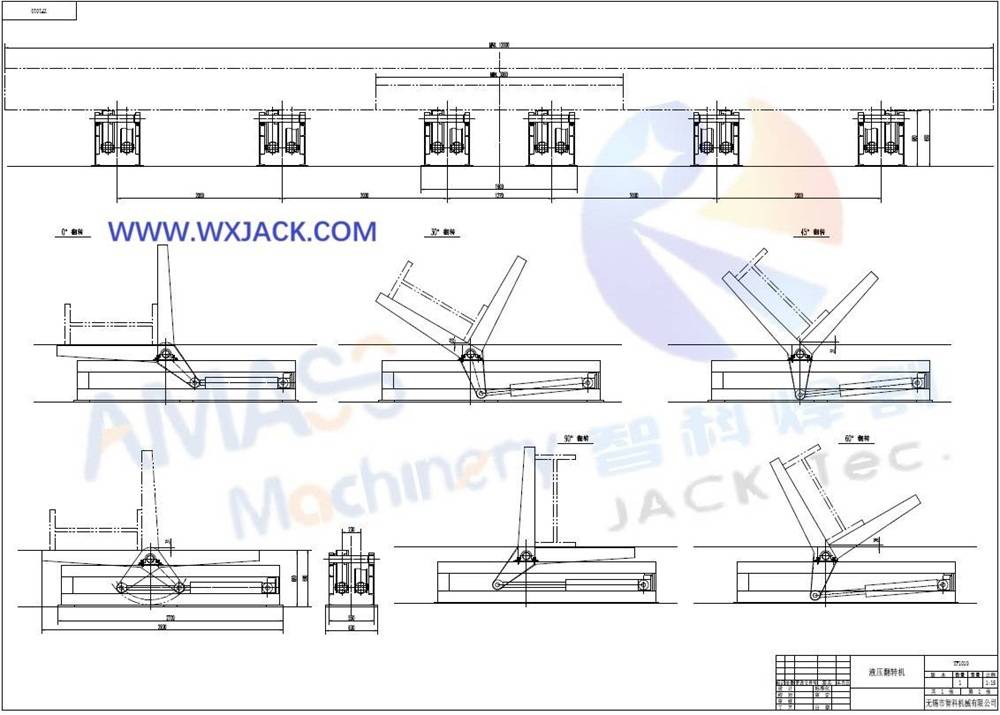

На рисунке ниже показаны рабочие движения опрокидывающих L-образных рычагов поворотного стола оборудования для опрокидывания стальной конструкции Wuxi JACK в угловое положение 0°/30°/45°/60°/90°/180°:

Поворотный стол оборудования для опрокидывания стальной конструкции

Технические характеристики поворотного стола со стальной конструкцией Wuxi JACK

Существуют некоторые общие технические характеристики поворотного стола оборудования для опрокидывания стальных конструкций с гидравлическим приводом 60°/90°/180°:



Точно и надежно поворачивает L-образный рычаг гидравлического привода на 60°/90°/180°. Стойка опрокидывается стальной конструкцией:



1. Контролируемый угол поворота в пределах спецификации: L-образные рычаги можно перевернуть и остановить в любом заданном угловом положении в пределах его спецификации;
2. Точное управление и отображение положения поворота: На поворотном столе оборудования для переворачивания стальной конструкции установлена ​​угловая шкала 60°/90°/180°, показывающая угол поворота L-образных рычагов в реальном времени;
3. Управление безопасностью: Поворотный стол со стальной конструкцией с опрокидывающейся стойкой оснащен жесткими упорами.Когда L-образные рычаги достигают ожидаемого углового положения, эти жесткие упоры помогают удерживать и надежно удерживать L-образные рычаги в этом угловом положении;
4. Безопасность заготовки: 3р-д Фото: В каждой части L-образного рычага оборудования для опрокидывания стальных конструкций Wuxi JACK имеется небольшой кронштейн.Положение крепления можно регулировать, перемещая монтажные отверстия вдоль корпуса L-образного рычага.Это сделано для того, чтобы закрепить заготовки разных размеров и предотвратить их падение с L-образных рычагов поворотного стола со стальной конструкцией;
5. Гибкое управление двумя L-образными рычагами: Поэтапно или индивидуально: В любом наборе оборудования для опрокидывания стальных конструкций на 60°/90°/180° две части L-образных рычагов могут поворачиваться вместе одновременно или поворачиваться отдельно, в зависимости от эксплуатационных требований поворотной платформы;

6. Управление точностью опрокидывания поворотного стола с опрокидывающейся стойкой:

1) Изменение точности фазы допуск на опрокидывание стойки может поддерживаться в пределах ≦3°;
2) Сбой в точности фазы можно контролировать в пределах ≦1°;
3) Иногда кодер устанавливается на поворотный стол для точного определения угла поворота L-образного рычага в оборудовании для переворота стальных конструкций.



Технические характеристики поворотного стола оборудования для опрокидывания стальных конструкций

Ниже представлен краткий обзор функций и параметров часто используемого оборудования для переворачивания стальных конструкций:

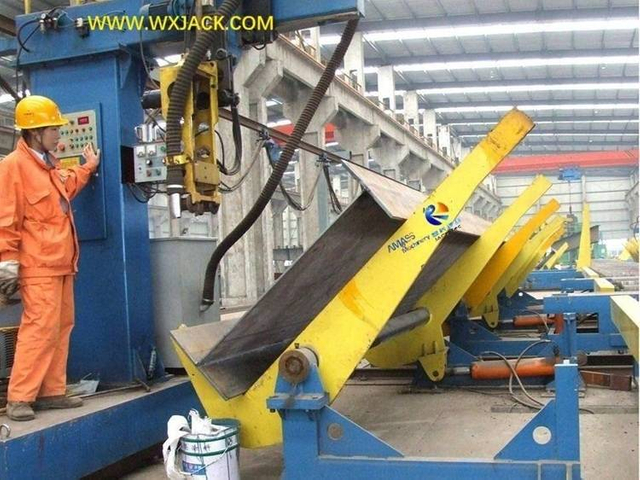

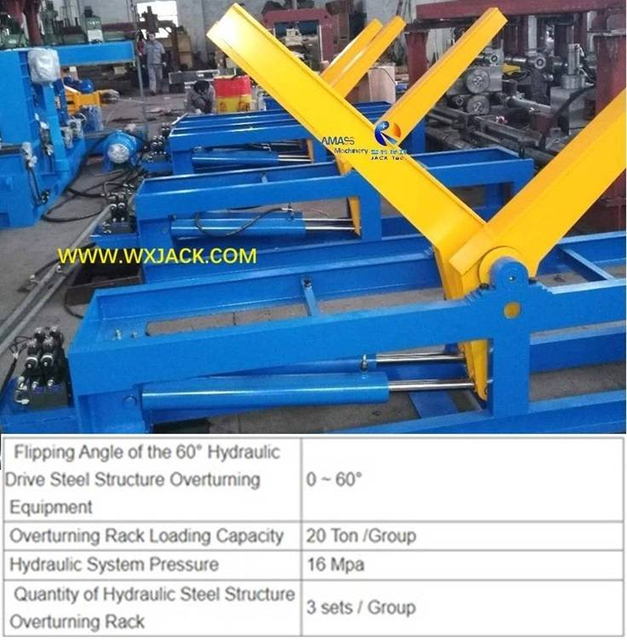

1. Стационарный гидропривод 60° Поворотный стол оборудования для опрокидывания стальной конструкции;

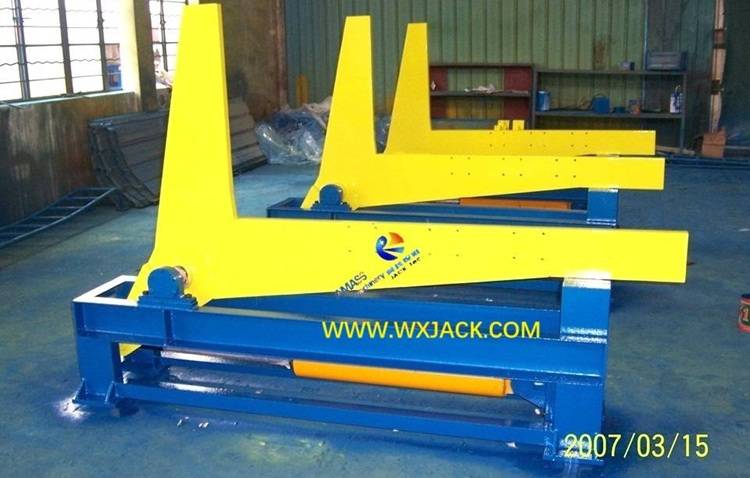

2. Стационарный гидропривод 90° Поворотный стол с опрокидывающейся стойкой из стальной конструкции;
3. Моторный привод, подвижный гидравлический привод 180° Поворотный стол оборудования для переворота стальной конструкции;
4. 150 тонн грузоподъемность оборудования для опрокидывания стальных листов;
5. Стальная конструкция двутаврового конвейера

Панель навигации на «Поворотном столе оборудования для опрокидывания стальных конструкций»

1. Стационарное оборудование для опрокидывания стальных конструкций под углом 60°.

Подробнее >>

1. Использование стационарного поворотного стола с опрокидывающейся стойкой на 60°:

1) Прикладная рабочая станция и функции: Стационарное оборудование для переворота на 60° применяется в SAW (сварка под флюсом) участок линии по производству двутавровых и коробчатых балок для поворота двутавровой балки/коробчатой ​​балки до правильной ориентации для угловой сварки под углом 45°;
2) Источник привода переворачивания стойки: Гидравлические масляные цилиндры;
3) Форма работы: На каждой рабочей станции 3 комплекта поворотных столов со стальной конструкцией с углом наклона 60° работают как группа.



2. Технические параметры стационарного оборудования для переворота стальных конструкций под углом 60°:

Угол переворота стальной конструкции с гидравлическим приводом 60°
Оборудование
0 ~ 60°

Грузоподъемность опрокидывающейся стойки

20 тонн/группа

Давление в гидравлической системе

16 МПа

Количество гидравлических стальных конструкций

Опрокидывающаяся стойка

3 комплекта/группа

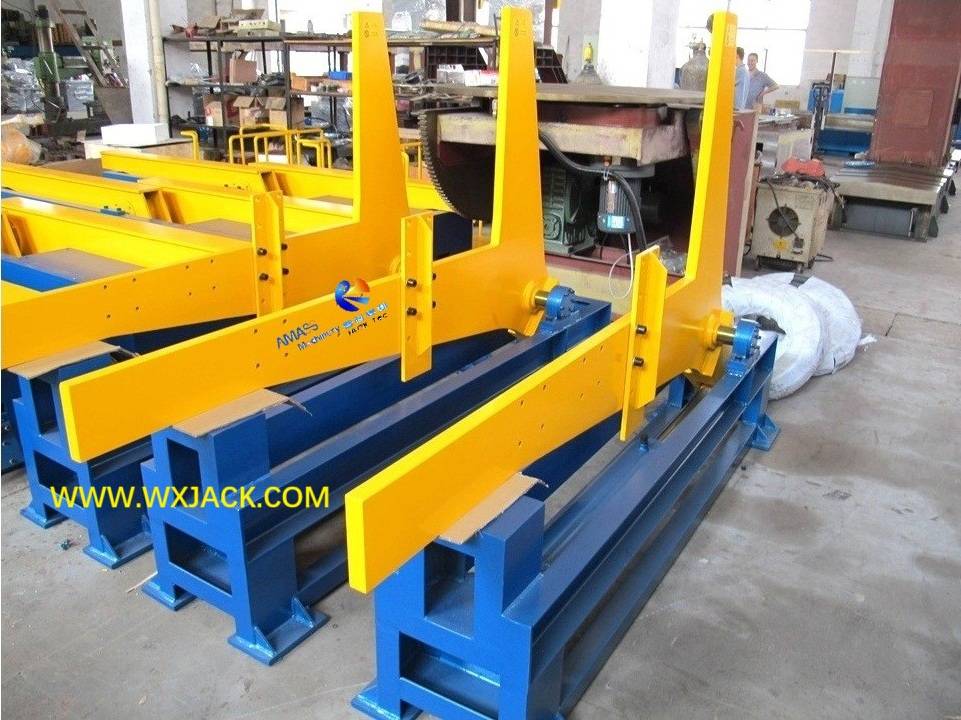

2. Стационарный поворотный стол со стальной конструкцией 90°.

Подробнее >>

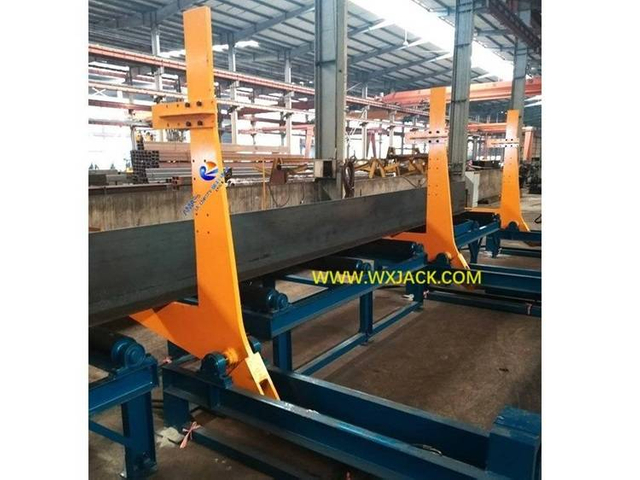

1. Использование стационарной двутавровой балки/коробчатой ​​балки с поворотом на 90°:

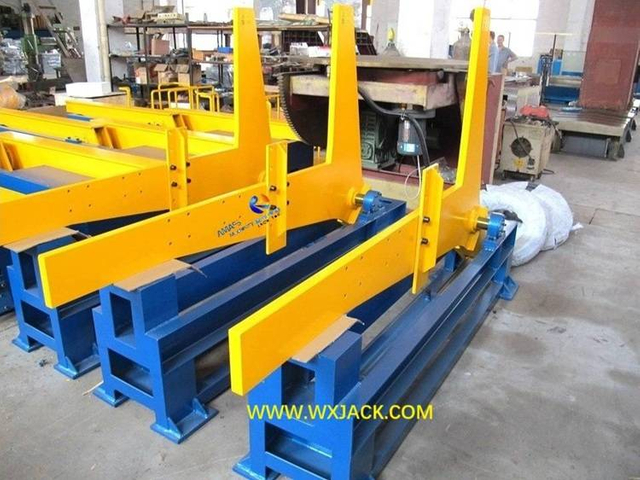

1) Прикладная рабочая станция и функции: Стационарный 90°

Сталь Структура проигрывателя применяется в сборка зона

сталь линия по производству конструкций, для переворачивания двутавровой балки/коробки

Луч изменить ориентацию сварочного шва, чтобы

завершить на приладка и прихватка заготовок;

2) Источник привода переворачивания стойки: Гидравлическое маслоl

цилиндры;

3) Форма работы: 3 комплекта стальной конструкции под углом 90°.

Стойка работает группой на каждом рабочем месте.



2. Технические параметры стационарного поворотного стола для опрокидывания стальных конструкций под углом 90°:

Угол поворота стальной конструкции
Переворачивающее оборудование

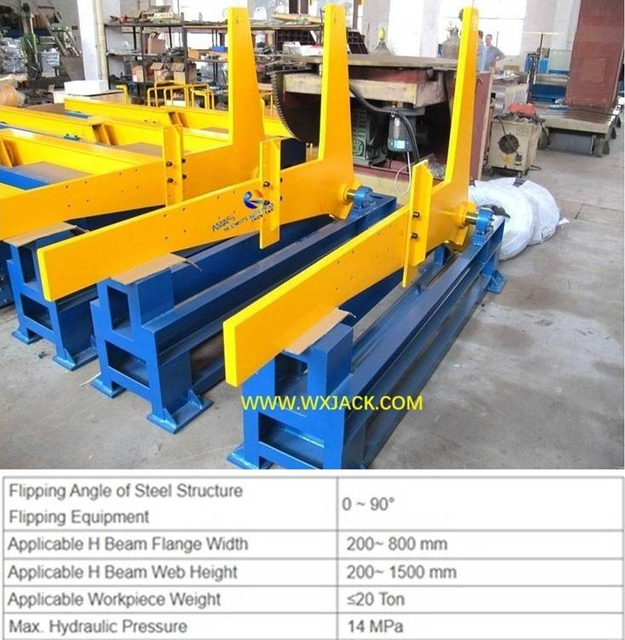

0 ~ 90°
Применимая ширина полки двутавровой балки 200~ 800 мм
Применимая высота стенки двутавровой балки 200~ 1500 мм
Применимый вес заготовки ≤20 тонн
Макс.Гидравлическое давление 14 МПа

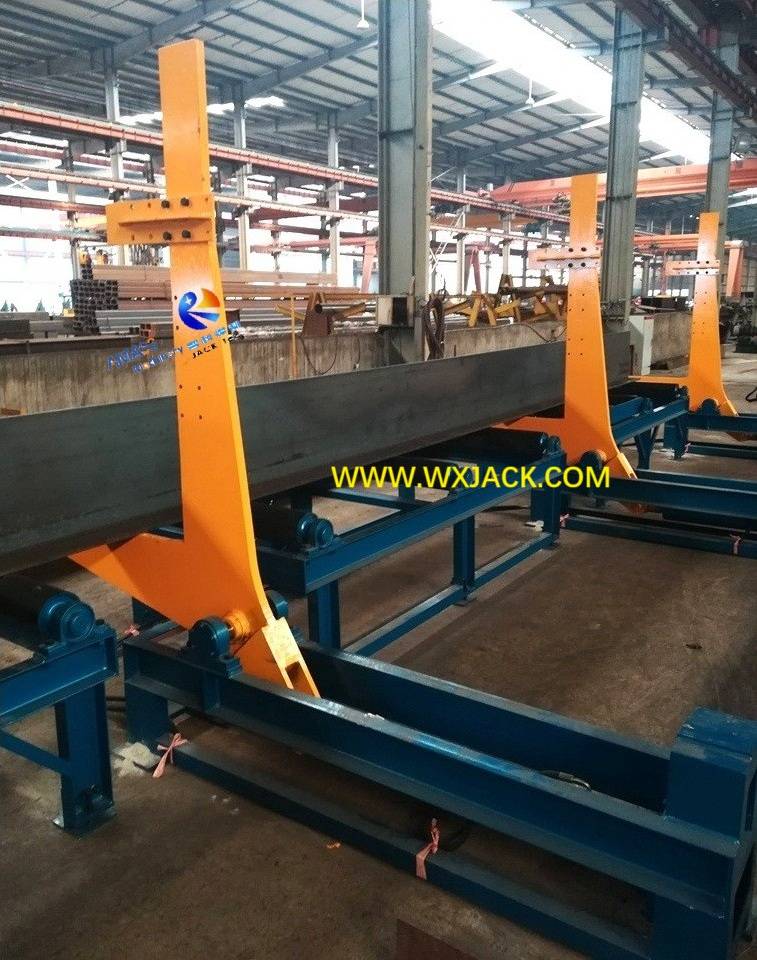

3. Моторизованная опрокидывающаяся стойка стальной конструкции, перемещающаяся на 180°.

Подробнее >>

1. Использование поворотной платформы с поворотом на 180°:

1) Функция: Моторный привод, перемещающий стойку для переворачивания стальной конструкции на 180°, используется для переворачивания заготовки на противоположную сторону и отправки заготовки на следующую рабочую станцию ​​для дальнейшего изготовления;
2) Прикладная рабочая станция: Его можно оборудовать в выпрямление участок линии по производству стальных конструкций или будет развернут между различными этапами процесса;
3) Источник привода переворачивания стойки: Гидравлические масляные цилиндры;
4) Источник привода движения поворотной платформы: двигатель переменного тока;
5) Форма работы: 2 комплекта поворотной платформы со стальной конструкцией, поворачивающейся на 180°, работают как группа в фазе.

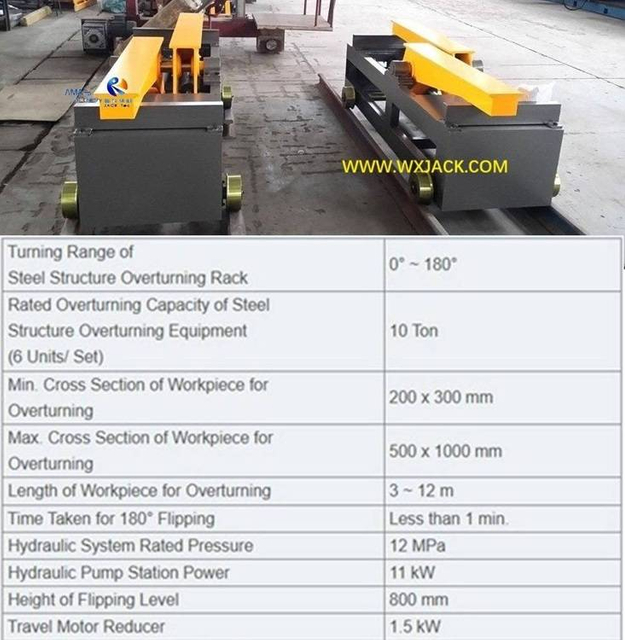

2. Технические параметры моторизованного поворотного стола со стальной конструкцией, поворачивающегося на 180°:

Диапазон поворота
Стойка для опрокидывания стальной конструкции
0° ~ 180°
Номинальная опрокидывающая способность стали
Оборудование для опрокидывания конструкций
(6 шт./компл.)
10 тонн
Мин.Поперечное сечение заготовки для
опрокидывание
200 х 300 мм
Макс.Поперечное сечение заготовки для
опрокидывание
500 х 1000 мм
Длина заготовки для переворачивания 3 ~ 12 м
Время, необходимое для переворота на 180° Менее 1 мин.
Номинальное давление гидравлической системы 12 МПа
Гидравлическая насосная станция Power 11 кВт
Высота переворачивающегося уровня 800 мм
Редуктор ходового двигателя 1,5 кВт
Скорость перемещения стальной конструкции
Переворачивающее оборудование
5 м/мин.
Расстояние до центра железной дороги 700 мм (Расстояние по
заготовка Л)

4. 150-тонное оборудование для опрокидывания стальных листов

Подробнее >>

1. Использование 150-тонного оборудования для опрокидывания стальных листов:

1) Сайты приложений и функции: На крупномасштабных и тяжелых строительных площадках, таких как мостовая промышленность и портовое машиностроение, иногда сырье из стальных листов большого размера и тяжелого веса необходимо перевернуть под определенными углами для изготовления на противоположной стороне;
2) Грузоподъемность и переворачивающаяся стойка: Макс.вес переворачиваемой стальной пластины – до 150 тонн;
3) Источник привода переворачивания стойки: Гидравлические масляные цилиндры.



2. Технические параметры оборудования для переворота стальных листов грузоподъемностью 150 тонн:

Диапазон переворота стальной пластины
Опрокидывающее оборудование
0°~180°
Макс.Грузоподъемность переворачивающейся стойки 150 тонн
Макс.Ширина пластины для переворачивания 4000 мм
Макс.Длина пластины для переворачивания 15000 мм
Макс.Толщина пластины для переворачивания 150 мм
Затраченное время на переворот на 180° 2,5 мин.
Макс.Давление гидравлической системы 16 МПа

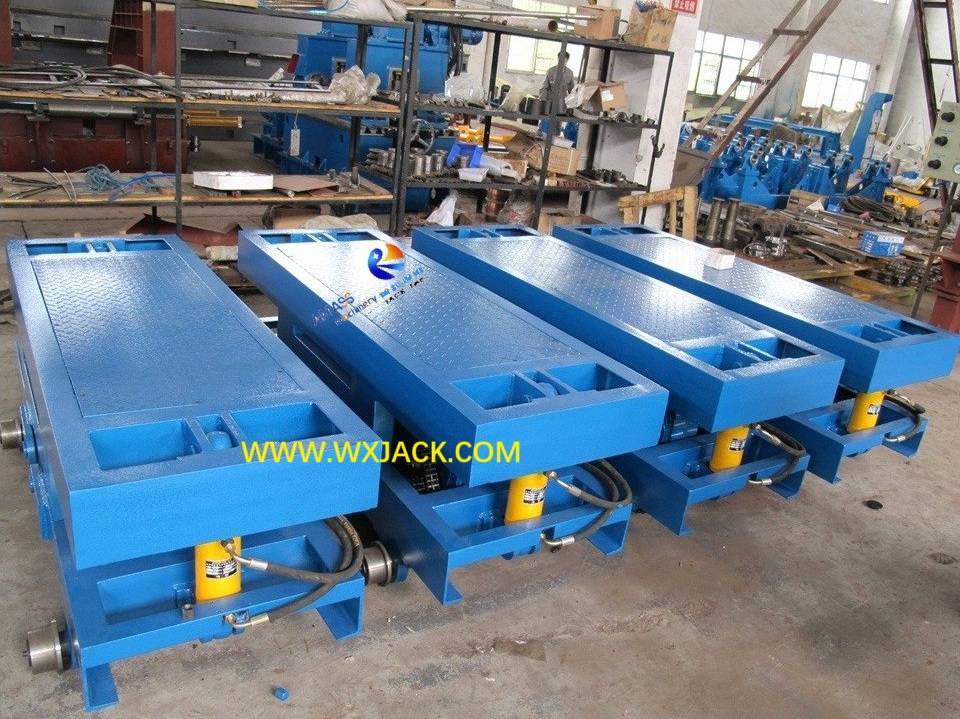

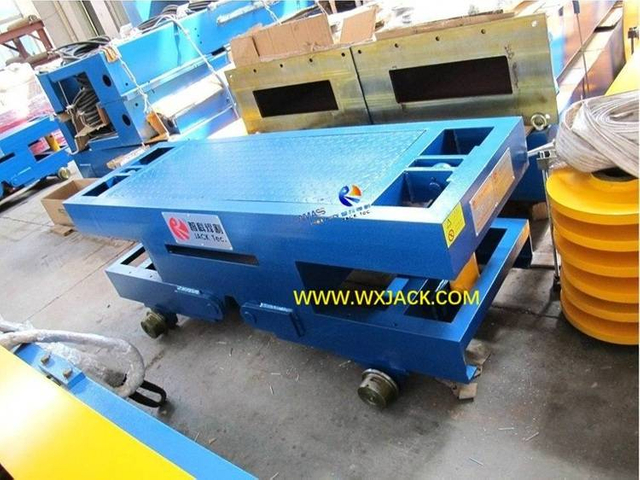

5. Стальная конструкция двутаврового конвейера.

Подробнее >>

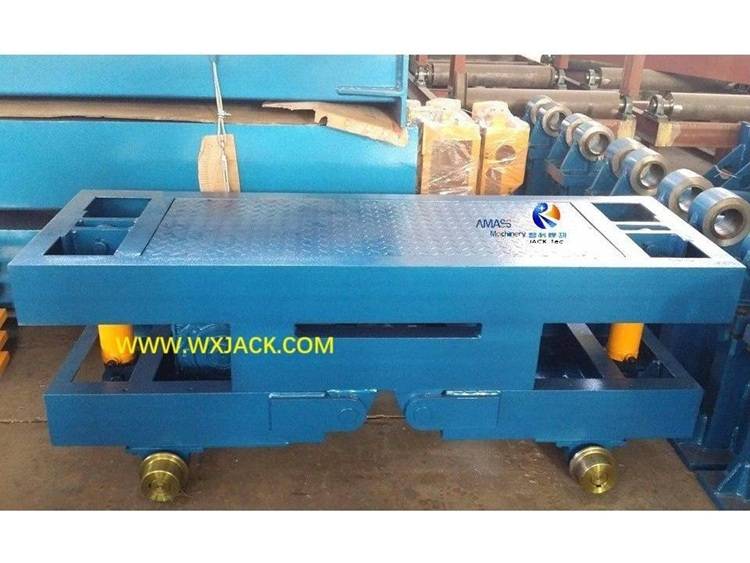

1. Использование стальной конструкции двутаврового конвейера:

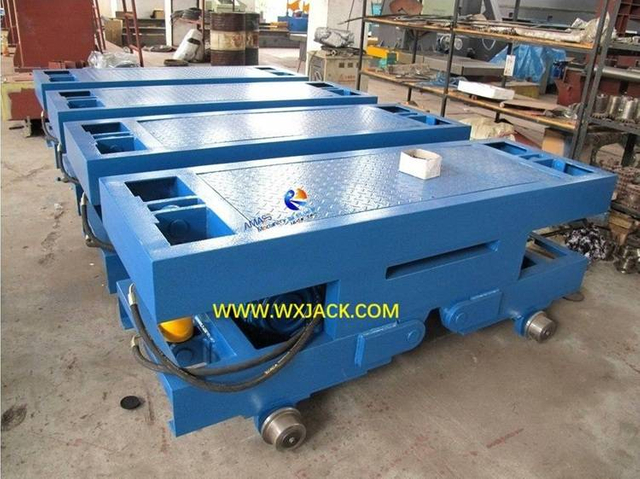

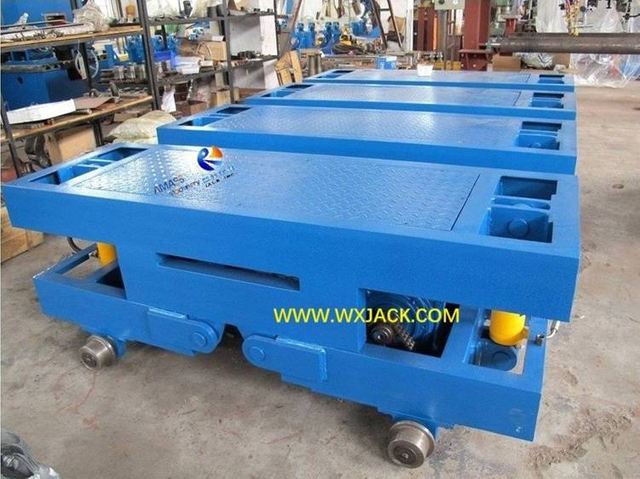

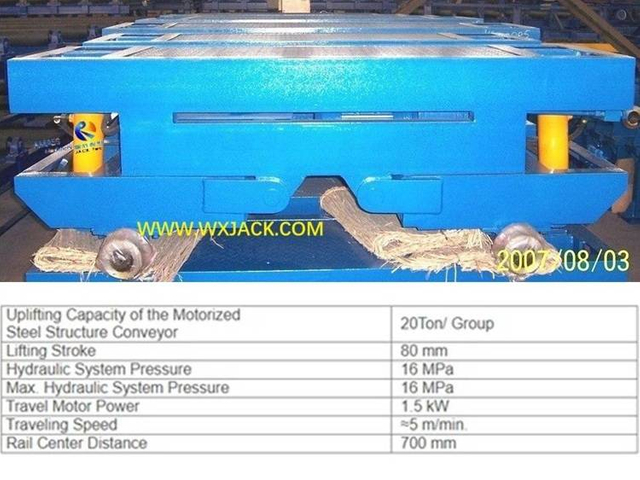

1) Рабочие станции: Конвейер стальной конструкции для подъема масляных цилиндров используется для транспортировки крупных рабочих деталей между различными рабочими станциями на автоматической линии по производству стальных конструкций (H-балка / BOX-балка) для тяжелых условий эксплуатации;
2) Функции и рабочие движения: Конвейер стальных конструкций имеет возможность поднимать/опускать вниз и транспортировать громоздкие элементы стальных конструкций между рабочими станциями.





2. Технические параметры конвейера со стальной конструкцией:

Подъемная способность моторизованных
Конвейер стальной конструкции
20 тонн/группа
Подъемный ход 80 мм
Давление в гидравлической системе 16 МПа
Макс.Давление в гидравлической системе 16 МПа
Мощность дорожного двигателя 1,5 кВт
Скорость передвижения ≈5 м/мин.
Расстояние до центра железной дороги 700 мм

Применение и сопутствующее оборудование переворотного оборудования и поворотного стола со стальной конструкцией

1. Рабочие места поворотного стола оборудования для переворота стальных конструкций:

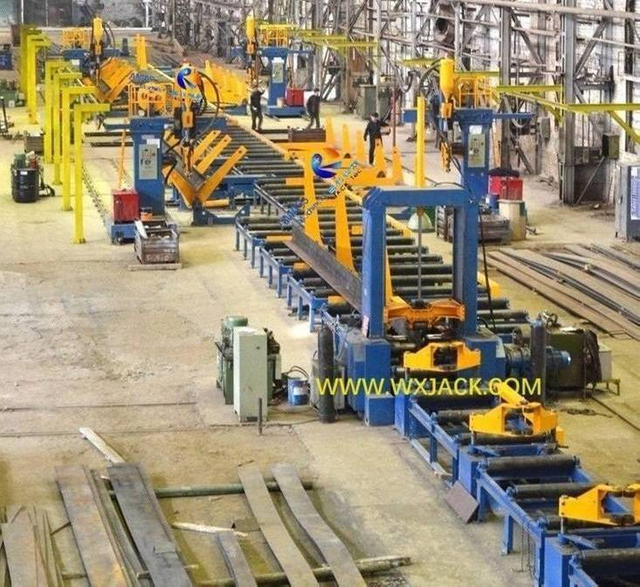

1) Автоматическая линия по производству двутавровых балок;

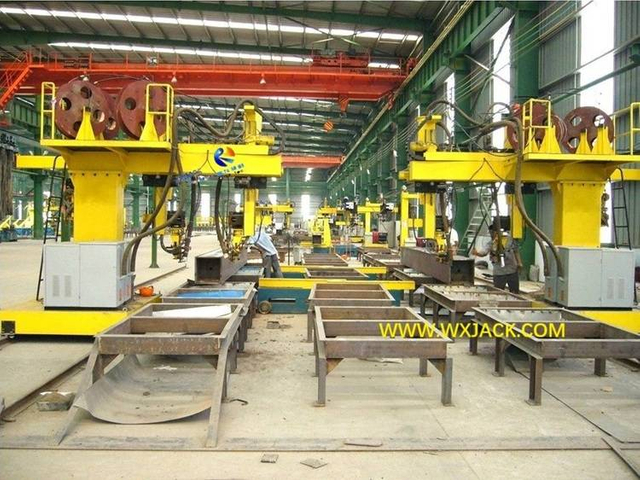

2) Линия по производству балок BOX;
3) Линия по производству Т-образных балок;

2. Рабочие станции поворотного стола для переворота стальной конструкции:

Это оборудование для переворачивания стальных конструкций служит для работы машины для производства стальных конструкций, в основном:

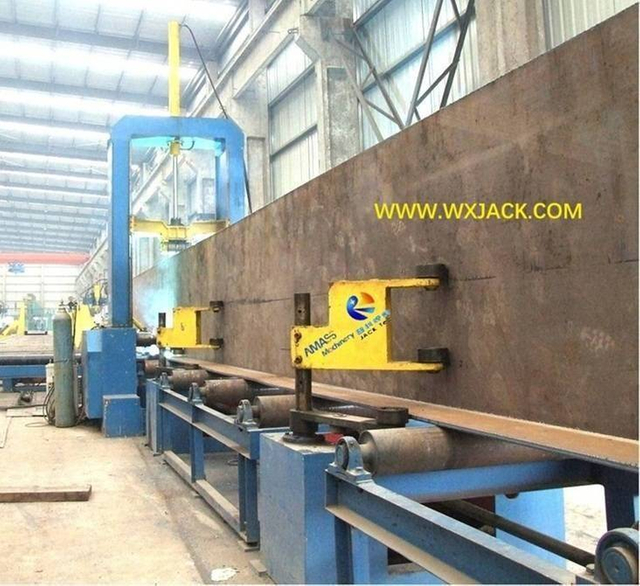

1) Машина для сборки двутавровой балки;

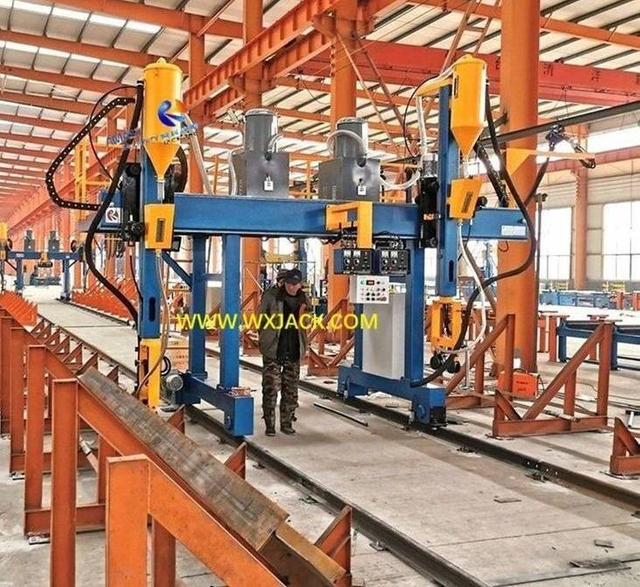

2) Сварочный аппарат для двутавровой балки;

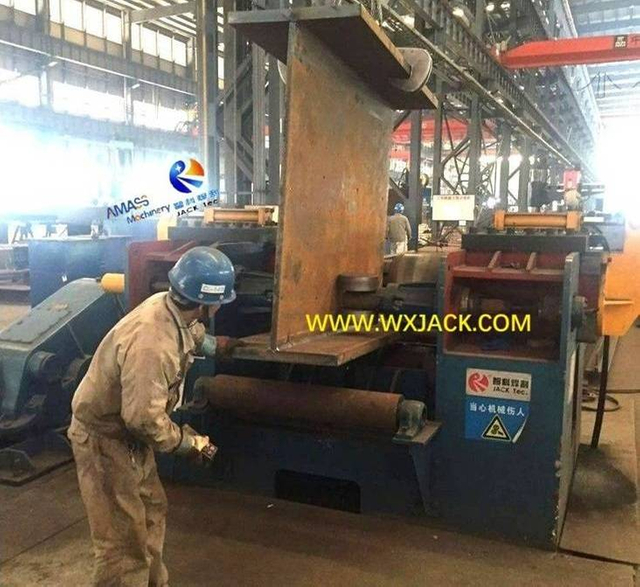

3) Машина для выпрямления двутавровой балки;

3. Сопутствующее оборудование поворотного стола оборудования для опрокидывания стальных конструкций:

Кроме того, с этими опрокидывающими стеллажами работают и другие незаменимые машины:

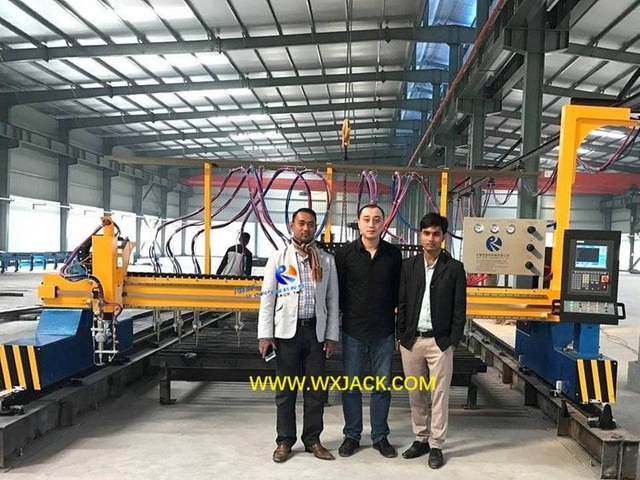

1) Станок для резки полосовых пластин с ЧПУ;
2)

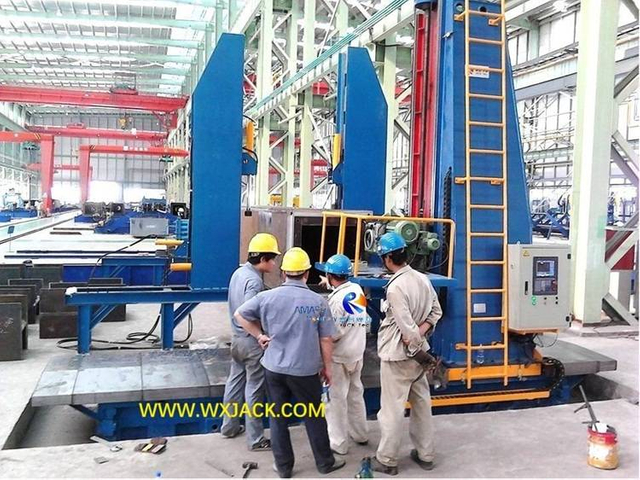

BOX Beam H-образный фрезерный станок для торцевой поверхности балки;
3)

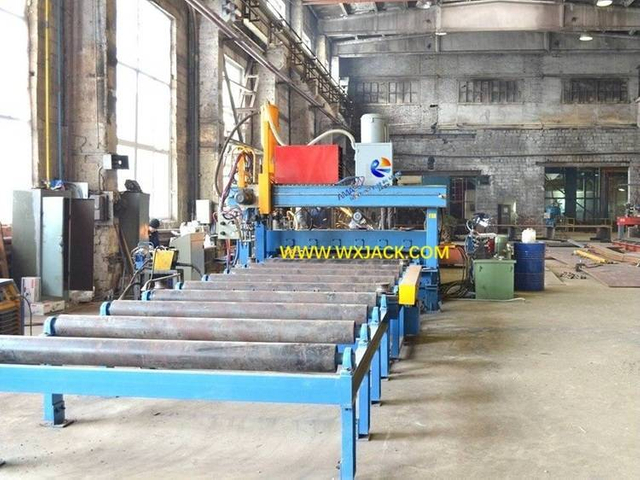

Машина для стыковой сварки пластин.

Другие продукты, которыми мы владеем, помимо оборудования для опрокидывания стальных конструкций

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Блоги об оборудовании для опрокидывания стальных конструкций

Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
