Сварочный вращатель Wuxi JACK, изготовленный на заказ,
Предоставьте клиенту наиболее подходящую сварочную роликовую станину!

Правило разделения для сварочного вращателя, изготовленного по индивидуальному заказу:

1. Похожий на Специальный вращатель сварочных трубВращатель сварочных труб по индивидуальному заказу разработан на основе стандартного вращателя сварочных труб и вносит изменения в конструкцию и конфигурацию сварочной роликовой станины и сварочного поворотного ролика для решения определенных проблем, возникающих в повседневном использовании;

2. Например, как выполнить следующие задачи при использовании вращателя сварочных труб:

1) Как сваривать различные типы фланцев труб?
2) Как соединить две трубы разного диаметра?
3) Как добиться максимальной точности контроля сварочного поворотного ролика?
4) Как сваривать рабочие детали в широком диапазоне длины?...
5) Это все случаи применения сварочного вращателя Tailor Made;
3. Как следует из названия, сварочный вращатель для труб на заказ спроектирован и изготовлен индивидуально;

4. Ниже представлен комплект сварочных вращателей по индивидуальному заказу производства Wuxi JACK: (Рисунок 1)

5. Для быстрого понимания семейства продуктов Сварочный поворотный роликПосетите субъективную страницу «Обзор сварочной роликовой станины Wuxi JACK».

Посмотреть больше

Примеры изготовленных на заказ вращателей сварочных труб, доставленных компанией Wuxi JACK

Посмотреть больше

Позиция по разработке индивидуального сварочного вращателя в Wuxi JACK

Сварочный ротатор, изготовленный по индивидуальному заказу в Wuxi JACK:

Когда компания Wuxi JACK разрабатывает и производит сварочный вращатель для труб по индивидуальному заказу?

1. Идеология Wuxi JACK в разработке продуктов, включая вращатель сварочных труб:

В Wuxi JACK мы всегда стремимся найти наиболее подходящее решение для клиента, особенно широкий ассортимент сварочных рольгангов:
1) Стандартный вращатель сварочных труб имеет лучшую цену продажи и кратчайшие сроки доставки для клиентов, что является решающим фактором при покупке сварочного оборудования, включая сварочные рольганги.Поэтому каждый раз, когда мы разговариваем с клиентом, стандартный вращатель сварочных труб всегда является нашим главным приоритетом;
2) Только когда стандартный и универсальный сварочный вращатель труб не может удовлетворить спрос клиентов, на первый план выходит специально изготовленный и изготовленный по индивидуальному заказу сварочный вращатель;

2. Сварочный вращатель и сварочный поворотный ролик, изготовленные по индивидуальному заказу, имеют две особенности:

1) Первая особенность специального вращателя сварочных труб:

а) Каждый корпус сварочной роликовой станины, изготовленной по индивидуальному заказу, разрабатывается на основе универсальной сварочной роликовой станины, что означает, что даже при различном внешнем виде внутренняя теория работы сварочного вращателя, изготовленного по индивидуальному заказу, унаследована от таковой стандартного типа;
б) Это помогает заказчику легче установить изготовленную по индивидуальному заказу сварочную роликовую станину в существующий вращатель сварочных труб;

2) Вторая особенность специального вращателя сварочных труб:

а) Каждый случай применения сварочного поворотного ролика, изготовленного по индивидуальному заказу, отличается от случая к случаю: мы производим сварочный вращатель, изготовленный по индивидуальному заказу, по уникальному запросу клиента;
б) По этой причине стоимость разработки и производства сварочного вращателя, изготовленного по индивидуальному заказу, выше, чем стоимость стандартной сварочной роликовой станины.Соответственно, время выполнения заказа по индивидуальному заказу сварочного вращателя трубы также больше;

3. Расположение специального вращателя сварочных труб и сварочного вращателя, изготовленного по индивидуальному заказу, в Wuxi JACK:

1) За последние десятилетия компания Wuxi JACK разработала и произвела серию специальных вращателей сварочных труб, а также сварочных вращателей, изготовленных по индивидуальному заказу для клиентов как в Китае, так и на зарубежных рынках.Благодаря нашей сильной технической команде и превосходным производственным возможностям на заводе Wuxi JACK были произведены различные типы сварочных поворотных роликов по индивидуальному заказу;
2) Если у вас есть интерес, пожалуйста, проверьте продукты «HGK Регулируемый сварочный вращатель с ходовым винтом с прижимным винтом», «Сварочный вращатель со встроенной наклонной конструкцией со встроенной функцией наклона» или «Профессиональный сварочный вращатель с ходовым винтом HGK, регулируемый по индивидуальному заказу»;
3) В этих специально изготовленных сварочных роликовых станинах мы модернизируем механическую структуру сварочных роликовых станин и/или вводим перемещающееся движение в Сварочная роликовая кровать, чтобы помочь клиентам более эффективно использовать вращатель сварочных труб;
4) Если вы хотите получить общую информацию о вращателе сварочных труб как о группе продуктов, а также о том, как правильно использовать вращатель сварочных труб, пожалуйста, проверьте соответствующие страницы.

Посмотреть больше

Рабочее видео вращателя сварочных труб

4 примера сварочных вращателей, изготовленных по индивидуальному заказу, доставленных компанией Wuxi JACK

1. Передвижной сварочный вращатель:

1. Что такое передвижной сварочный вращатель с подвижной сварочной роликовой станиной:

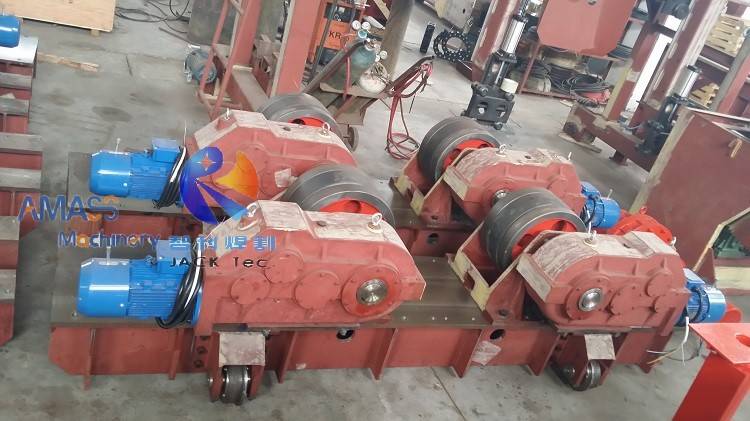

1) Как вы можете видеть на фотографиях справа, это относится к вращателю сварочных труб со сварочной роликовой станиной, установленной с двигателем переменного тока, так что сварочная рольганг и поворотный сварочный ролик могут перемещаться по рельсам во время работы;
2) Все три типа стандартных вращателей сварочных труб: серия HGZ с саморегулированием, серия HGK с регулируемым ходовым винтом и серия HLK с регулируемой болтовой регулировкой сварочной роликовой станиной могут быть оснащены возможностью перемещения.

2. Использование передвижного сварочного вращателя:

1) Благодаря тому, что сварочная роликовая платформа становится подвижной, вращатель сварочных труб приобретает большую степень свободы.Это помогает вращателю сварочных труб сваривать заготовки в более широком диапазоне длин;
2) Кроме того, в цехе с различными рабочими станциями передвижной сварочный вращатель можно легче регулировать, обеспечивая динамическую балансировку и оптимальное расположение рабочих положений каждую минуту.

3. Классификация передвижных сварочных вращателей:

1) Движение сварочного вращателя труб может быть реализовано либо непосредственно на полу цеха, вдоль длинного и регулируемого хода рельсов, что является основной формой перемещения сварочного вращателя;
2) Или на изготовленной на заказ платформе с ограниченным фиксированным ходом для сварочных роликов.Это специально применяется для определенных типов заготовок;
3) На правой фотографии показаны оба типа передвижного сварочного вращателя.

4. Применение передвижного сварочного вращателя:

1) При практическом применении передвижного сварочного вращателя функция перемещения сварочной роликовой станины может быть интегрирована с другими специальными функциями, такими как вращатель сварочных труб с защитой от сноса или вращатель сварочных труб с приспособлением;
2) В качестве примера обратите внимание на саморегулируемый подвижный сварочный вращатель общего назначения HGZ Electric, подвижный сварочный вращатель с подвижной сварочной роликовой станиной HGK или подвижный сварочный вращатель с автоматической регулировкой болта серии HLK.

5. Технические параметры передвижного сварочного вращателя с подвижной станиной сварочных роликов:

Единственным исключением в передвижном сварочном ротаторе является его подвижная сварочная роликовая платформа.Пожалуйста, проверьте страницу вращателя сварочных труб или обычного и стандартного вращателя сварочных труб для получения подробных параметров.

Посмотреть больше

1- 10 тонн сварочный вращатель наклонного типа

2 Сварочный вращатель- 微信图片_20210728130852

2. Встроенный поворотный вращатель сварочных труб:

1. Почему и когда мы говорим о такой индивидуальной сварочной роликовой станине?

1) При практическом применении вращателя сварочных труб, помимо всех типов стандартных сварочных роликовых станин, которые мы обсуждали ранее, существует своего рода сварочный поворотный ролик, который имеет явно различный внешний вид, а также способ работы;
2) Отправной точкой, которую мы разрабатываем и производим эти разнородные вращатели сварочных труб, является изготовление нишевого продукта, который не может обеспечить оптимальный результат изготовления, на обычной сварочной роликовой станине.И сейчас мы производим сварочный вращатель для труб по индивидуальному заказу для клиента.

2. Каков принцип работы встроенного наклоняемого сварочного вращателя, изготовленного по индивидуальному заказу?

В изготовленном по индивидуальному заказу сварочном ротаторе, показанном на фотографиях слева, сварочная роликовая платформа имеет три степени свободы:
1) Наклон всего комплекта сварочных роликов на 0°~45°;
2) Вращение сварочного поворотного ролика на 0°~360°;
3) Ручное перемещение вперед и назад сварочной роликовой платформы позволяет обрабатывать заготовки различной длины.

3. Какая заготовка подходит для этой изготовленной на заказ сварочной роликовой станины?

1) Этот комплект сварочного вращателя, изготовленного по индивидуальному заказу, используется для изготовления заготовок, как показано ниже, различных конструкций трубных отводов и фланцев;

Рис.1 Сварочный вращатель

2) При использовании обычного вращателя сварочных труб очень сложно получить идеальное положение сварки для изготовления такого типа заготовки.Итак, мы разработали эту сварочную роликовую станину, изготовленную по индивидуальному заказу, для изготовления изделий в такой нише;
3) Если вы заинтересованы, пожалуйста, проверьте раздел продукта «Сварочный вращатель со встроенной функцией наклона, изготовленный по индивидуальному заказу».

4. Технические параметры специального вращателя сварочных труб:

Из-за своей уникальности в каждом конкретном случае не существует общих технических параметров для сварочного вращателя, изготовленного по индивидуальному заказу.

Посмотреть больше

3. Тип приспособления Индивидуальный сварочный вращатель:

1. Характеристики сварочного вращателя типа приспособления и его использование:

1) Как вы можете видеть на фотографиях справа, этот изготовленный на заказ вращатель сварочных труб сочетается с:

а) Группа из 2-тонного регулируемого вращателя сварочной трубы с ходовым винтом HGK;
б) Сварочная рольганг с функцией перемещения по рельсам;
в) Крепление установлено на сварочной роликовой станине следящей секции, отсюда и название типа приспособления «Вращатель сварочных труб»;
2) Этот тип приспособления, изготовленный по индивидуальному заказу, сварочный вращатель применяется для стыкового соединения двух частей рабочих частей разного диаметра, различной длины с опорой из сварочного поворотного ролика;
3) Для получения подробной информации, пожалуйста, ознакомьтесь с продуктом «Профессиональный регулируемый вращатель сварочных труб с ходовым винтом HGK»;
4) Эскиз конструкции этого типа приспособления, специально изготовленного для вращения сварочных труб, см. на рисунке справа.

2. Технические параметры сварочного вращателя труб по индивидуальному заказу.

Технические параметры сварочного вращателя такого типа зависят от конкретной конструкции.

Конструкция 1-Вращатель сварочный - HLK-22

Посмотреть больше

Посмотреть больше

4. Высокоточный ходовой винт, регулирующий сварочный вращатель на заказ:

1. Пожалуйста, проверьте фото слева.Существует своего рода высокоточный вращатель сварочных труб с ходовым винтом, который с помощью оригинальной конструкции с 6-гранным стержнем обеспечивает идеальную синхронизацию фаз двух сварочных поворотных роликов в каждом комплекте сварочных роликов;
2. Знакомство с этим специально изготовленным вращателем сварочных труб, пожалуйста, ознакомьтесь с продуктом Высокоточный специальный регулируемый вращатель сварочных труб с ходовым винтом HGK.

3. Технические параметры этого высокоточного вращателя сварочных труб см. ниже:

Сопутствующее оборудование со сварочным вращателем, изготовленным по индивидуальному заказу

1. Передвижной сварочный вращатель работает с Сварочный манипулятор для обработки рабочих частей различной длины:

1) Или машина для облицовки роликовыми лентами для твердой облицовки деталей цилиндров;
2) Или машина для внутренней продольной сварки больших труб для строительства труб для нефти и газа;
3) Или машина для сварки продольных швов для сварки длинных и тонких труб;

2. Сварочный вращатель труб наклонного типа можно использовать для изготовления рабочих деталей специальной формы, таких как фланцы труб:

1) Сопутствующее оборудование включает в себя изготовленную на заказ машину для кольцевой сварки фланцев труб;
2) Или специальный станок для круговой сварки небольших фланцев;
3) Или специальный станок для сварки по окружности для небольшого корпуса цилиндра;

3. Сварочный вращатель труб с приспособлением можно использовать для изготовления заготовок большой длины с переменным поперечным сечением, таких как фонарный столб:

1) Сопутствующее оборудование включает в себя портальный сварочный аппарат для фонарных столбов LHG для электрического фонарного столба;
2) Или специальный сварочный аппарат для портальной рамы для лабораторного использования;

4. Высокоточный сварочный вращатель для труб можно использовать для изготовления небольших труб:

Сопутствующее оборудование включает в себя высокоточный портативный сварочный манипулятор специального назначения для небольших предприятий.

Посмотреть больше

Конструкция вращателя сварочных труб

Хотя эта страница посвящена изготовлению сварочного вращателя, изготовленного по индивидуальному заказу, как мы упоминали в начале, специальные сварочные рольганги, изготовленные по индивидуальному заказу, созданы на основе стандартного вращателя сварочных труб.Итак, давайте рассмотрим принцип работы обычного сварочного поворотного ролика, как показано ниже:

1. Конструкция вращателя сварочных труб:

Эскизы конструкции саморегулируемого вращателя сварочных труб HGZ, вращателя сварочных труб, регулируемого ходовым винтом HGK, и вращателя сварочных труб, регулируемого болтом HLK, перечислены справа по порядку.На иллюстрации показаны основные узлы регулируемой сварочной роликовой станины с ходовым винтом HGK.

2. Основные узлы вращателя сварочных труб:

Как видно из этих эскизов и фотографий, в комплекте любого типа вращателя сварочных труб необходимыми рабочими ячейками являются:

1) Сварочный роликовый станок вращателя сварочных труб:

а) Сюда входят как сварочные роликовые станины приводного типа с установленным двигателем, так и сварочные роликовые станины натяжного типа;
б) В комплекте вращателя сварочных труб количество следящих сварочных роликов зависит от длины цилиндрических рабочих частей.Обычно имеется от одного до трех комплектов роликовых опор для следящей сварки;

2) Сварочный поворотный ролик сварочной роликовой станины:

Сварочные поворотные ролики установлены на сварочной роликовой станине попарно и распределены симметрично;

3) Манипулятор регулировки межосевого расстояния сварочного поворотного ролика:

а) В саморегулирующемся вращателе сварочных труб HGZ этот манипулятор автоматически действует на стойки;
б) В вращателе сварочной трубы с регулировкой ходового винта HGK этот манипулятор представляет собой ходовой винт и его маховик;
в) В вращателе сварочных труб HLK этот манипулятор предназначен для крепления болтов;

4) Мотор-редуктор и механизм передачи вращателя сварочной трубы:

а) Этот агрегат приводит во вращение сварочный поворотный ролик для выполнения кольцевой сварки заготовки;
б) Линейная скорость вращения сварочного поворотного ролика — это скорость сварки рабочих частей, которая представляет собой ЧРП (частотно-регулируемый привод) и отображается на цифровом счетчике во время работы вращателя сварочной трубы;

5) Электрическая система управления и рабочий механизм вращателя сварочных труб:

а) Система управления сварочной рольгангом относительно проста, как и ее панель управления.Итак, как видно на фотографиях, кнопки управления, переключатели и индикатор сварочного ролика встроены в дверцу панели управления вращателем сварочной трубы;
б) Для облегчения эксплуатации обычно имеется дистанционный подвесной, а иногда и ножной переключатель, оснащенный сварочной роликовой станиной вращателя сварочных труб.

2- Сварочный вращатель-HGK Вид сбоку- HLK-2

Посмотреть больше

Сварочный вращатель труб Wuxi JACK, всегда найдется один фитинг для вас!
