1. Выход: Линия по производству балок IH производит сварные балки T/H/I средних и больших размеров и толщины;
1) В производстве стальных конструкций применяются 2 вида двутавровых балок: балки горячей прокатки меньшего размера и сварные балки для тяжелых условий эксплуатации, изготовленные на линии по производству балок IH;

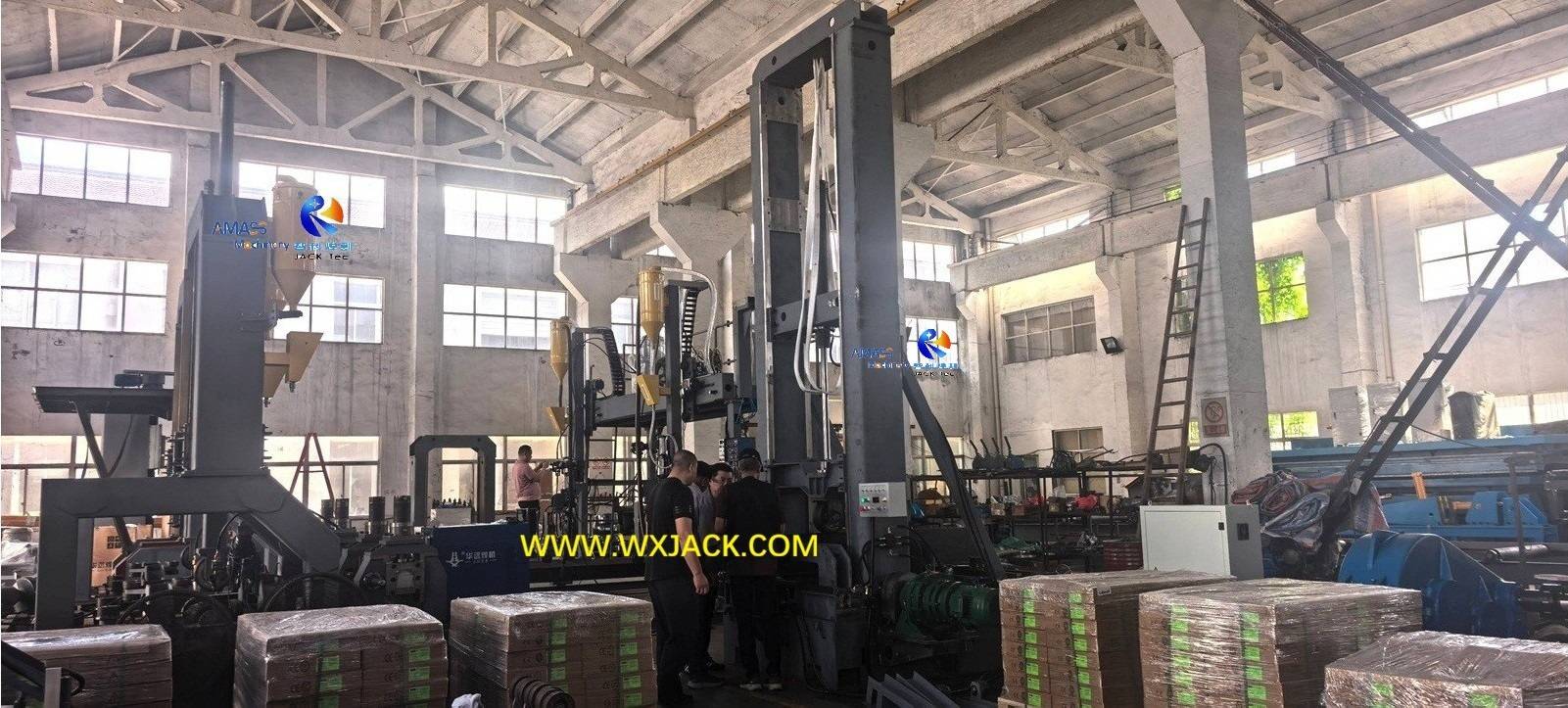

2) Сварные балки T/H/I имеют больший размер. чем горячекатаные, а следовательно, более высокая прочность и более широкое применение:
3) 3 стандартные характеристики: сварки Т/Н/Двутавровых балок, макс.высота стенки, доступная на линии по производству балок IH: 1500 мм/1800 мм/2000 мм;
1) Применение балок T/H/I: За последние три десятилетия эти изготовленные балки стали основными и потребляемыми рабочими деталями №1 в строительстве стальных конструкций;
2) Соответственно, различные конфигурации: линия по производству балок IH и машина для изготовления балок IH являются наиболее предпочтительным оборудованием для клиентов;

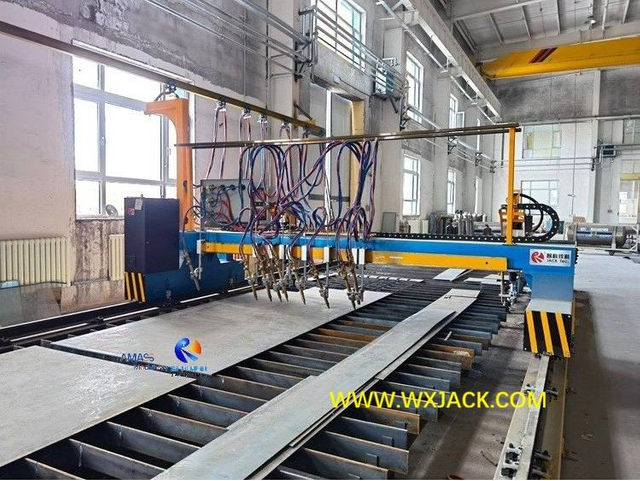

1) CNC-CG Модели с ЧПУ Станок для резки полосовых пластин;

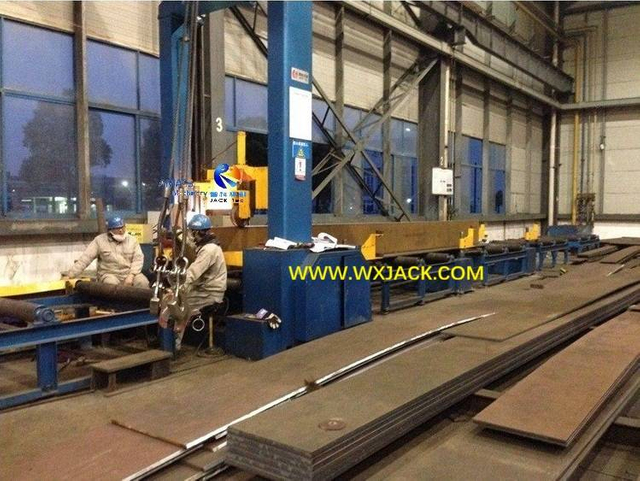

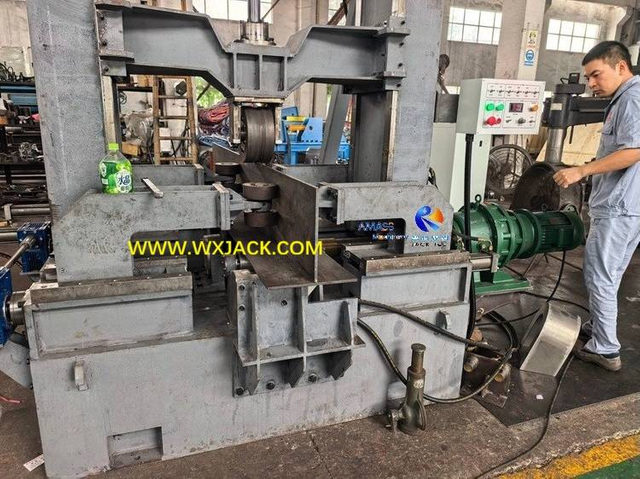

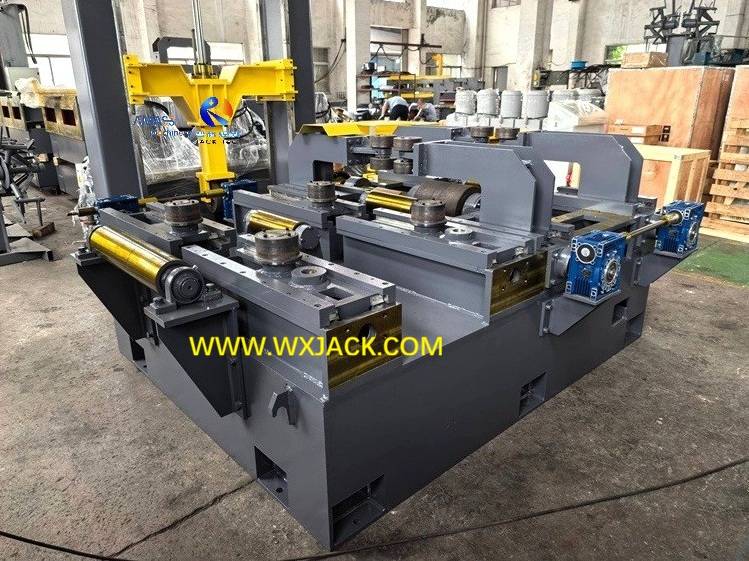

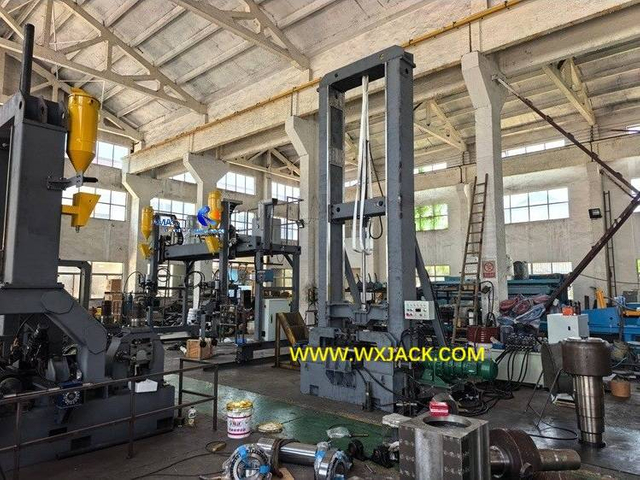

2) Машина для сборки балок IH моделей Z15/18/20;
3) Модели LHC/LHA/LHT Сварочный аппарат для балок IH;

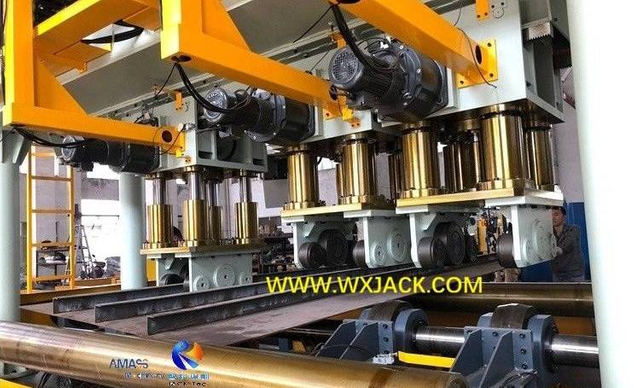

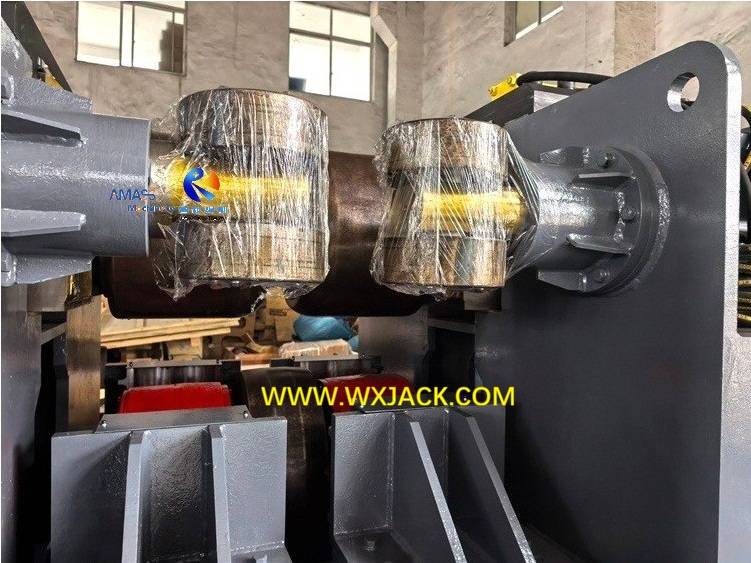

4) Модели HYJ/YTJ: машина для правки балок IH;

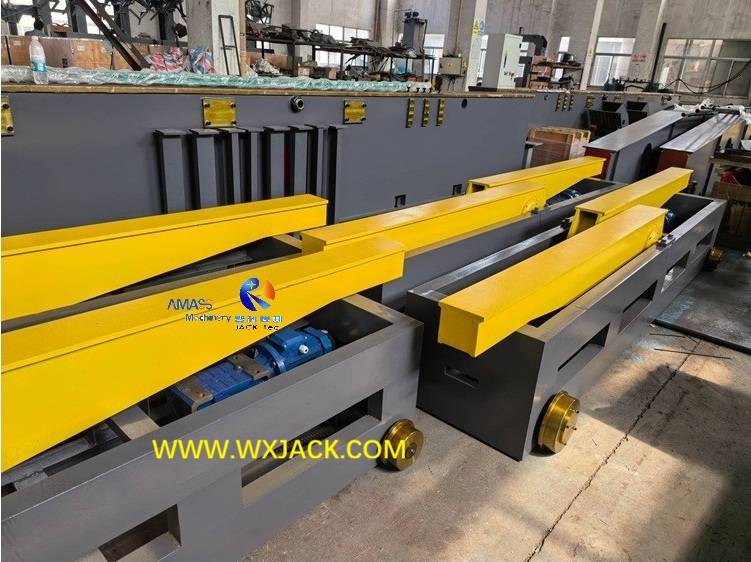

5) Привод гидравлического цилиндра 45°/60°/90°/180° Стойка для опрокидывания оборудования;

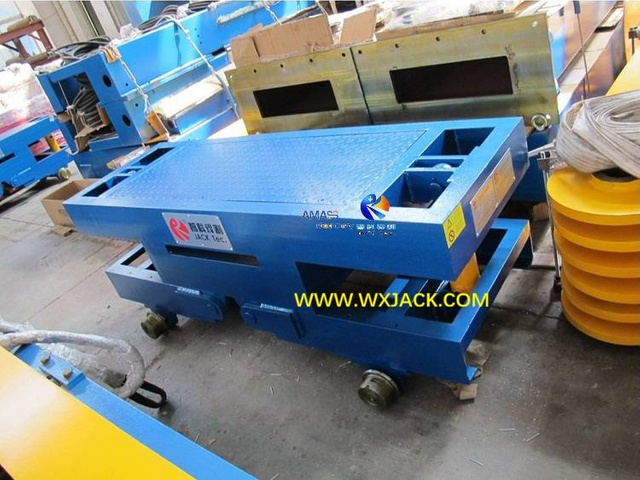

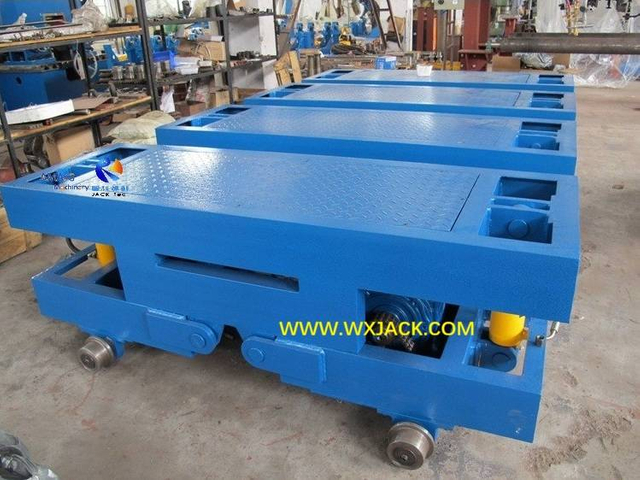

6) Моторизованный стальной конвейер с гидравлическим приводом;
7) Модели DX IH Фрезерный станок для торцов балок;

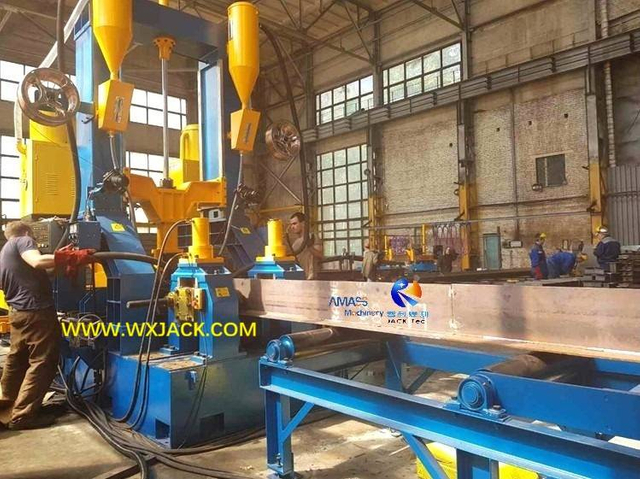

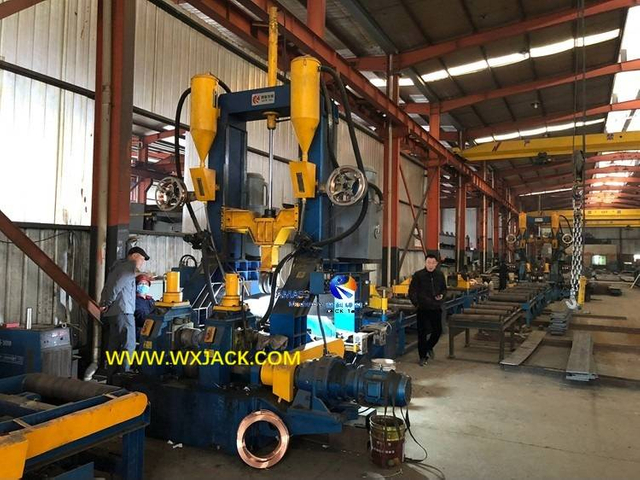

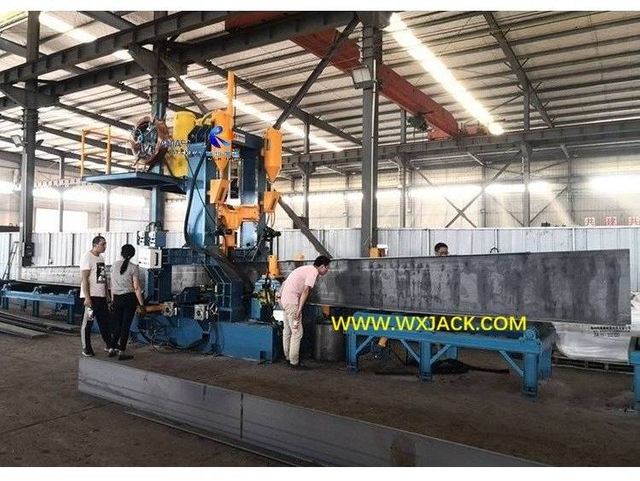

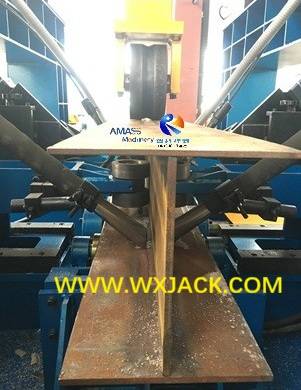

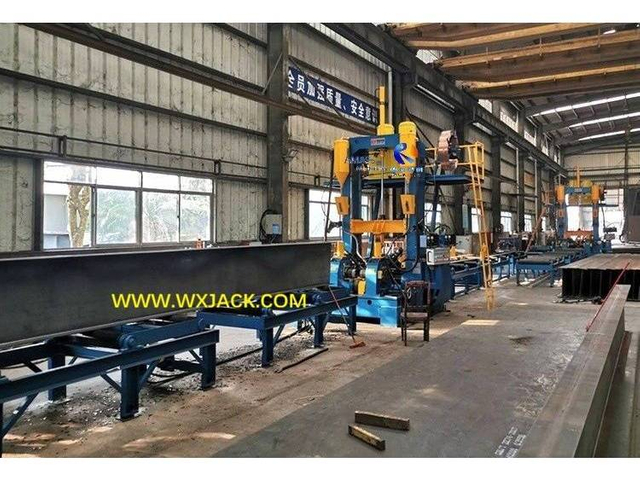

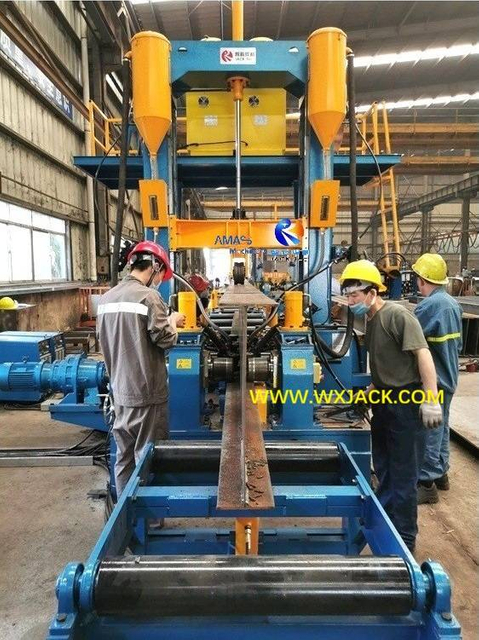

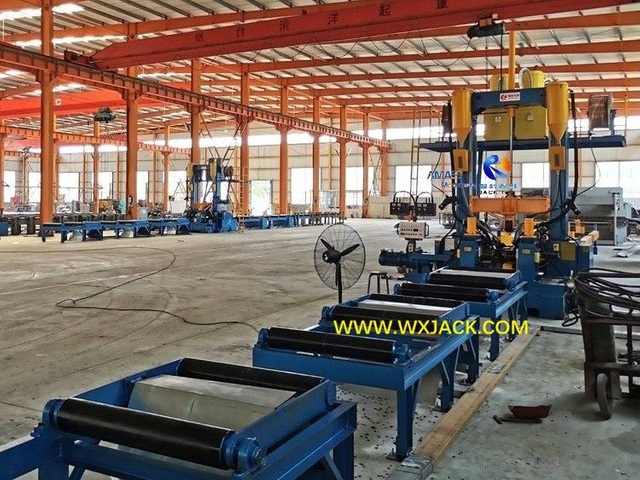

8) Индивидуальная машина для изготовления балок IH моделей PHJ и ZHJ;
В зависимости от ожиданий клиентов в отношении производства двутавровых балок и бюджета существует несколько вариантов:
1) Проект «под ключ» полного комплекса автоматической линии по производству двутавровых балок;
2) Комбинация или отдельно выбранная вышеупомянутая машина для изготовления двутавровых балок.
1) С 2009 года Wuxi JACK успешно взяла на себя ведущую роль в разработке Машина для изготовления балок IH серий PHJ и ZHJ;
2) Эта машина обладает превосходной мощностью при изготовлении сварных T/H/I балок легкой и средней мощности, охватывая все факторы P (Люди)/Q (Качество)/V (Скорость)/C (Стоимость) и помогая клиентам сократить инвестиции более чем на 50%;
Между тем, традиционная линия по производству двутавровых балок по-прежнему незаменима, когда клиенты планируют производить сверхпрочные стальные конструкции T/H/I балок:

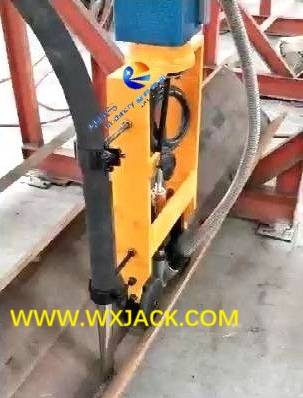

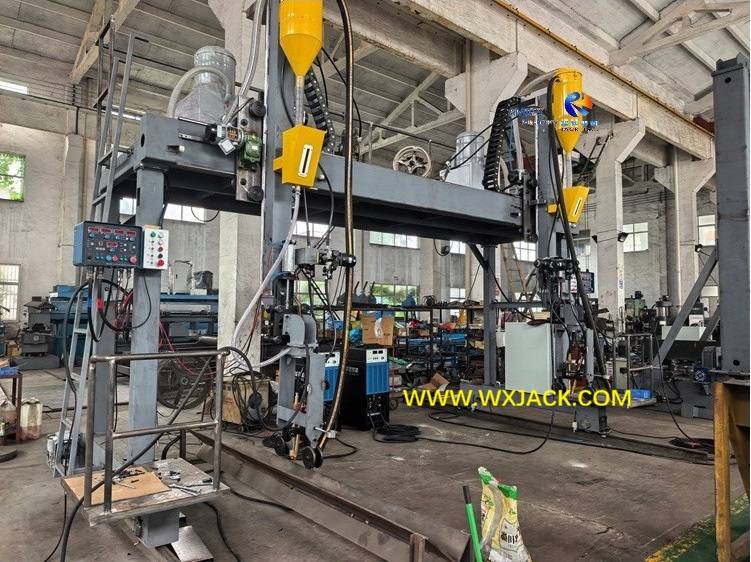

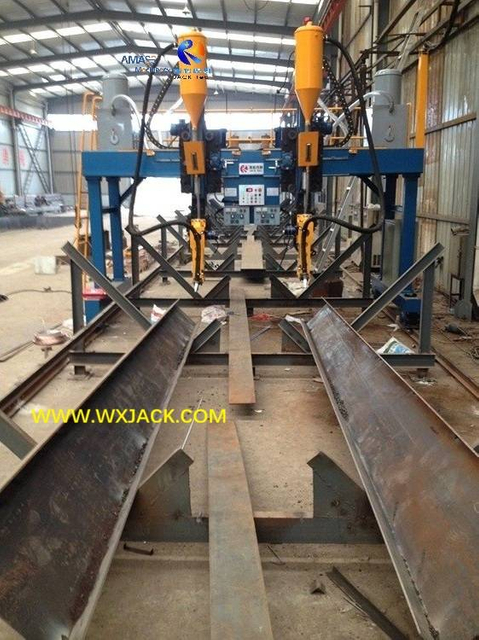

а) Когда специальному узлу SAW (дуговая сварка под флюсом) на балках T/H/I требуется несколько проходов сварочного шва, то сварочный аппарат IH Beam SAW серии LHC/LHA/LHT является наиболее подходящим выбором для клиентов;

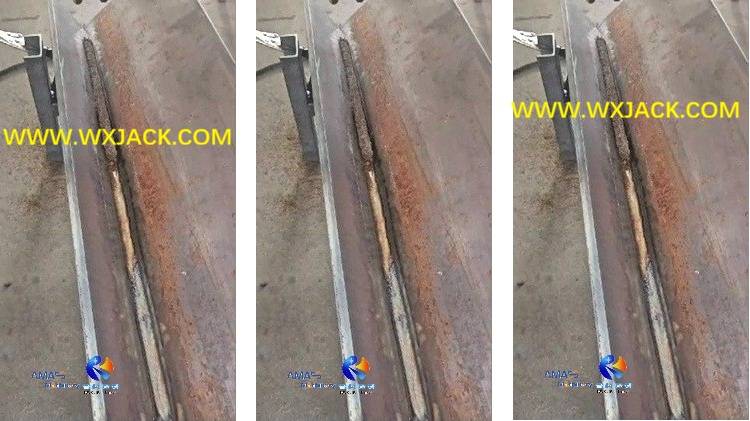

б) Сварочный шов SAW, выполненный с помощью сварочного аппарата IH Beam SAW, имеет более широкую поверхность покрытия и более глубокое проплавление;
а) Макс.способность выпрямления может достигать толщины фланца до 80 мм, на двутавровых балках, изготовленных из углеродистой стали Q345, предел прочности на разрыв 510 ~ 600 МПа;
3. Для быстрого просмотра О технических сильных сторонах этих машин для изготовления балок IH рассказывается на сводной странице: » Слайды на линии по производству балок Wuxi JACK IH'.

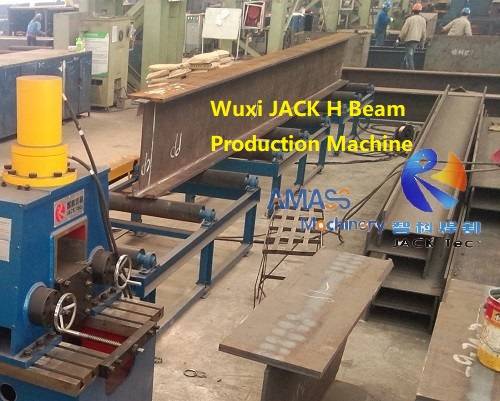

Левая прокрутка фотографий: Линия по производству двутавровых балок Wuxi JACK, машина для сварки двутавровых балок под пилой и машина для правки двутавровых балок

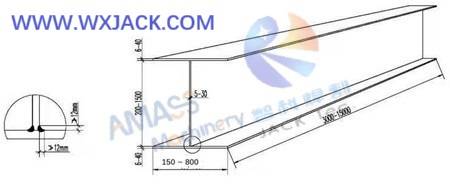

1) Высота перемычки T/I/H: От Мин.от 500 мм до макс.3000 мм;
2) Ширина полки T/I/H: От Мин.от 150 мм до макс.1500 мм;
3) Толщина фланца балки T/I/H: От Мин.от 3 мм до макс.80 мм;
а) В области производства двутавровых/двутавровых балок не существует линии по производству двутавровых балок/сварочного аппарата на пиле для двутавровых балок и машины для правки двутавровых балок;
б) Разнообразный спрос клиентов может быть удовлетворен в виде разнообразных моделей;
а) Рабочий режим: 3 варианта Полностью автоматический, Полуавтоматический и Руководство;
б) Самый большой размер T/I/H луча: 3 стандартные модели линии по производству двутавровых балок: HB1500/ HB1800, и HB2000, и специально сделано для HB3000;
а) Размер луча T/I/H: У каждого оборудования в производственной линии IH Beam есть соответствующие модели.Например, станок для сборки балок IH имеет 3 стандартные модели: Z15 / Z18/ Z20;
б) Рабочий режим: Каждое оборудование в производственной линии IH Beam имеет автоматический, Полуавтоматический и Руководство для клиентов, чтобы выбрать;
1) серия БАК колонна подвижная открытая конструкция;
2) серия ЛХТ Колонна Т-образной рамы, движущаяся открытая конструкция;

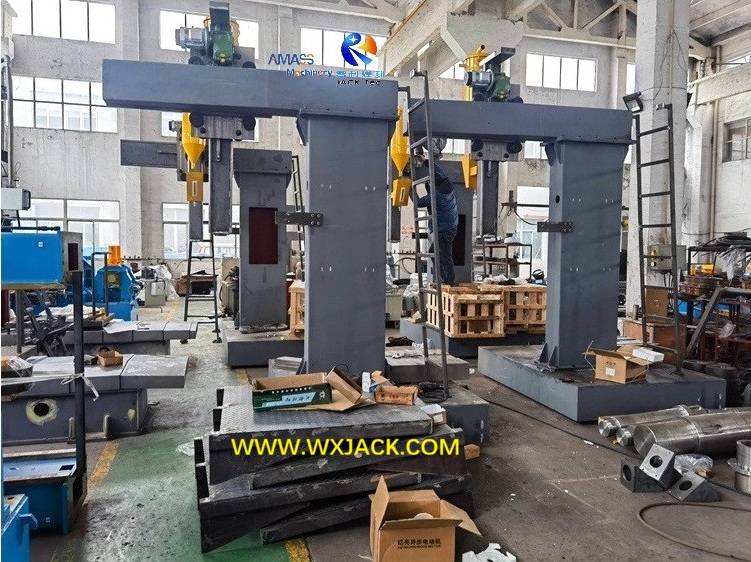

3) ЛХА4К/ ЛХА5К/ ЛХА4З/ ЛХА5З/ ЛХА55З модели портальной рамы;

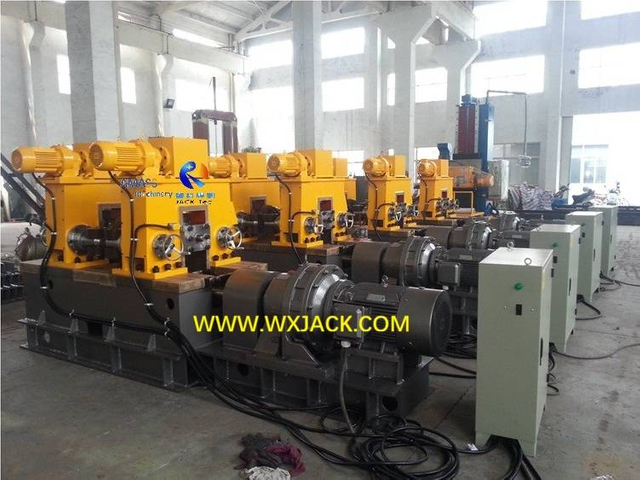

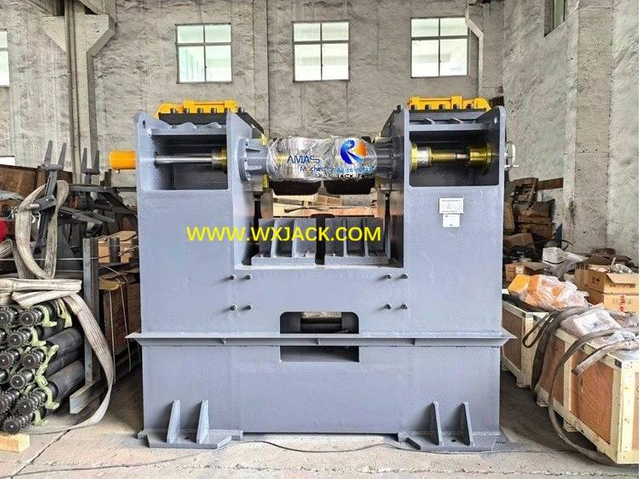

1) серия HYJ-40/800 механический привод в вертикальном положении T/I/H Балка, для макс.толщина фланца 40 мм, углеродистая сталь Q235;

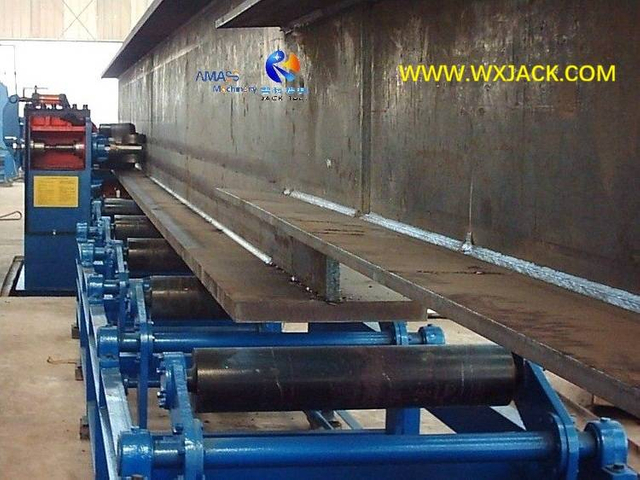

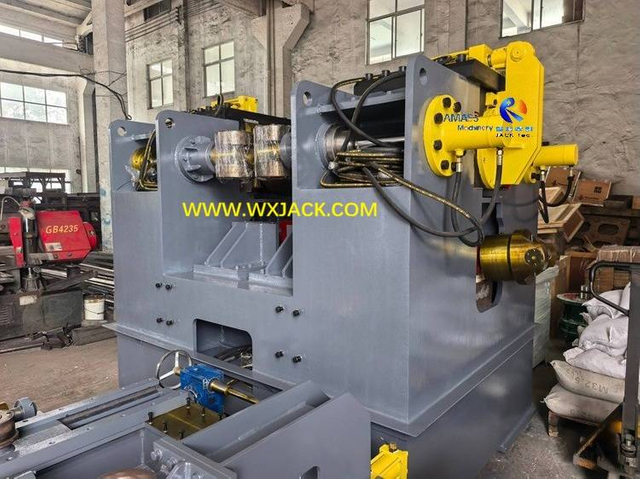

2) серии YTJ-40/50/60/80 Гидравлический привод в вертикальном положении T/I/H Балка, для макс.толщина фланца 80 мм, углеродистая сталь Q345;

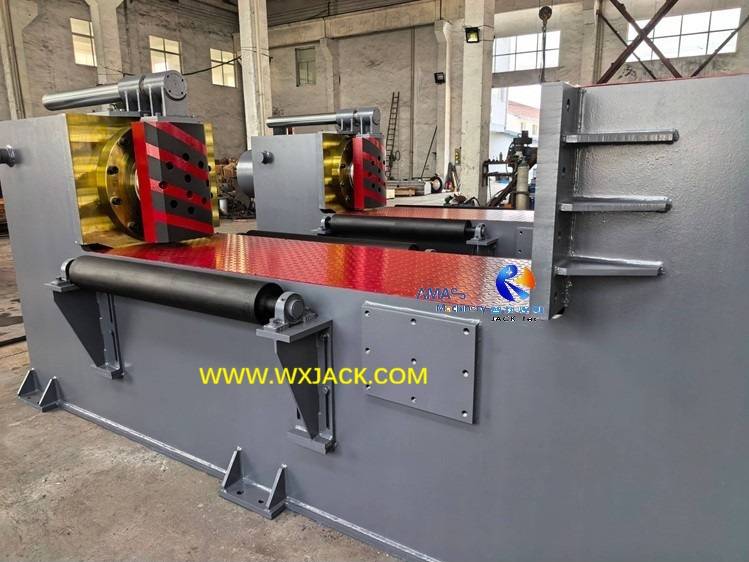

3) серия WJ-25/40 гидравлический привод в горизонтальном положении T/I/H Балка, для макс.толщина фланца 40 мм, углеродистая сталь Q345;

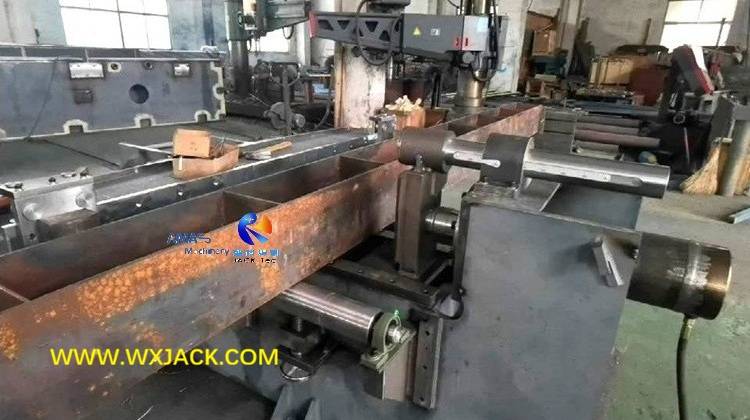

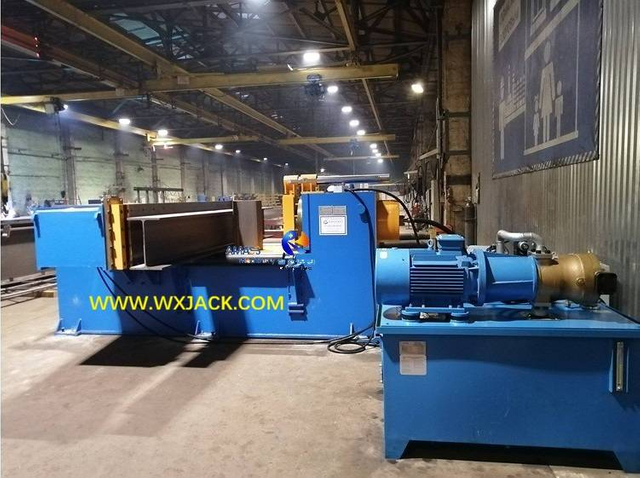

4) серии HJ-20/100/200/300 Гидравлический привод для Т/Д/Д балки в продольном направлении.
Ниже приведены рабочие видеоролики о 4 основных машинах для изготовления двутавровых балок на линии по производству двутавровых балок:
1. Станок для резки полосовых пластин с ЧПУ;

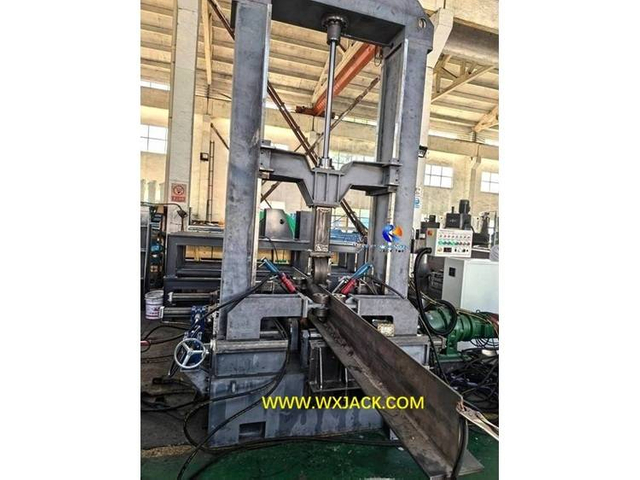

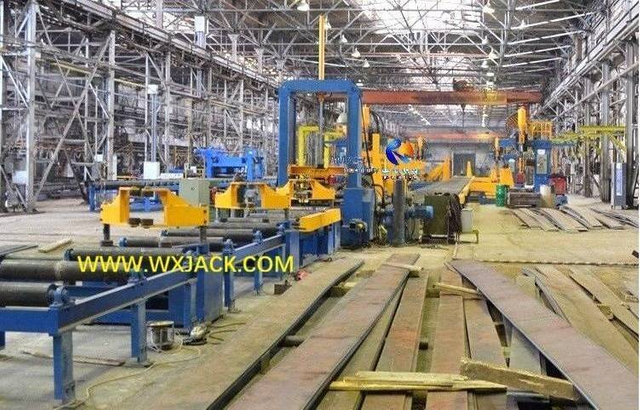

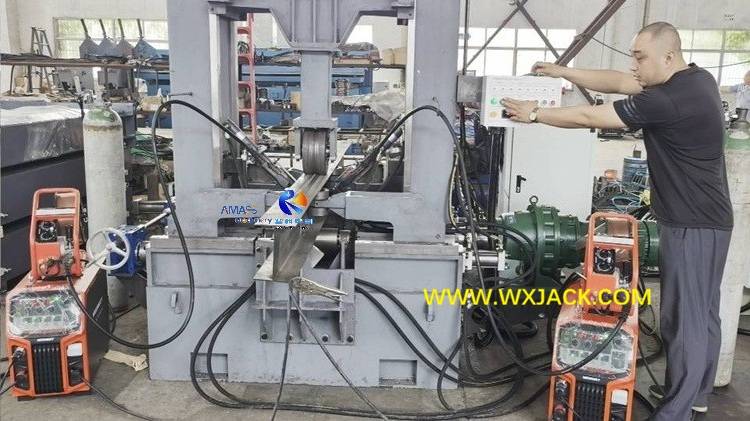

2. I Машина для сборки двутавровых балок с прихваточной сваркой;

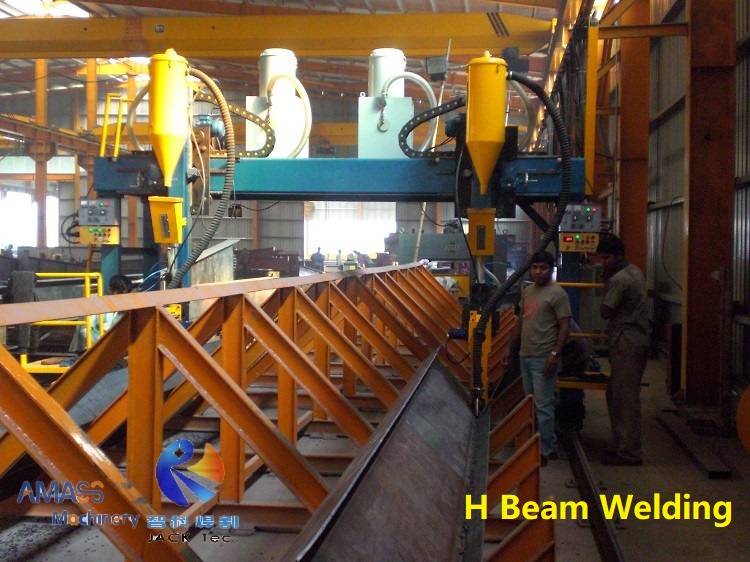

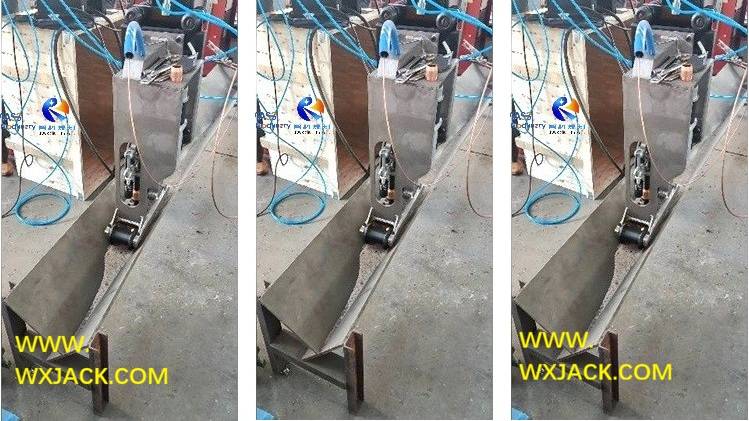

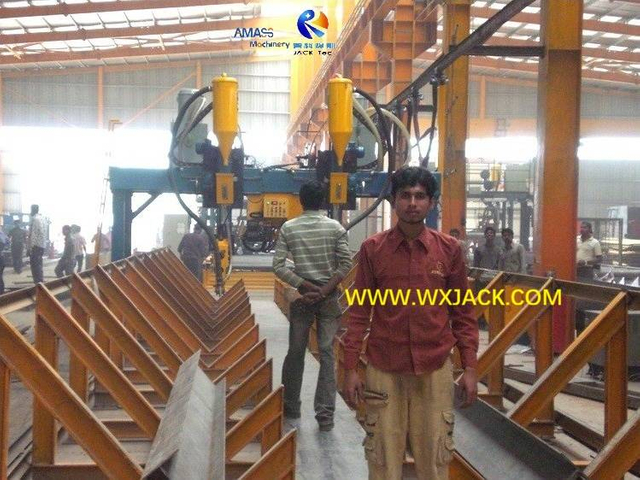

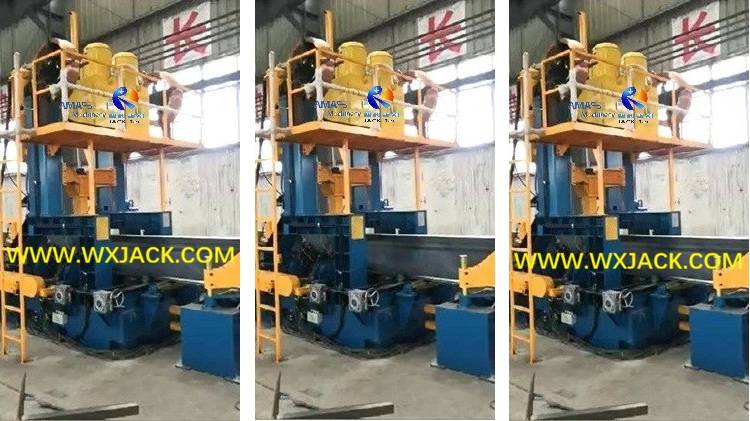

3. Сварочный аппарат IH Beam SAW;

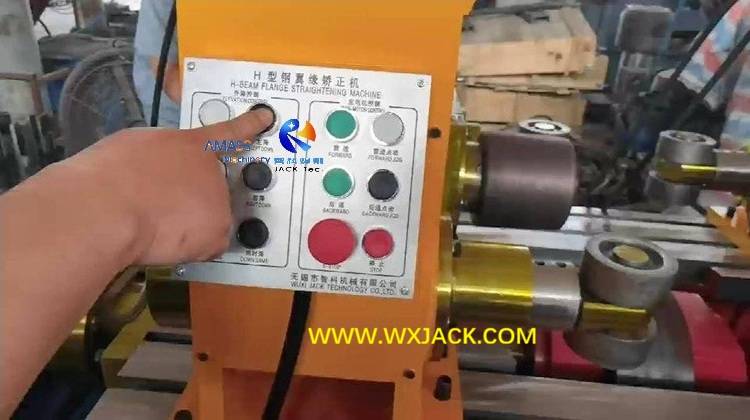

4. Машина для правки балок IH

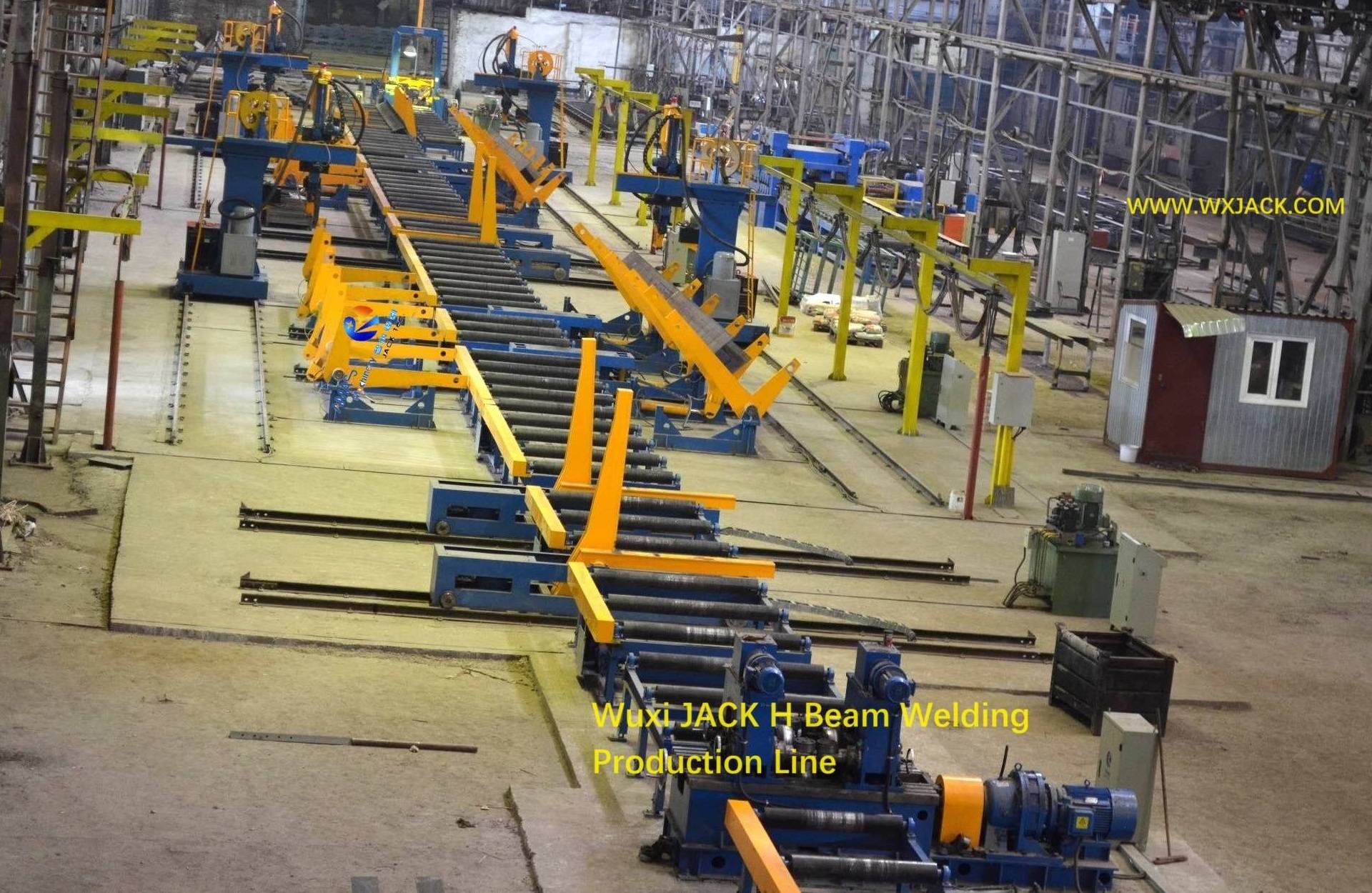

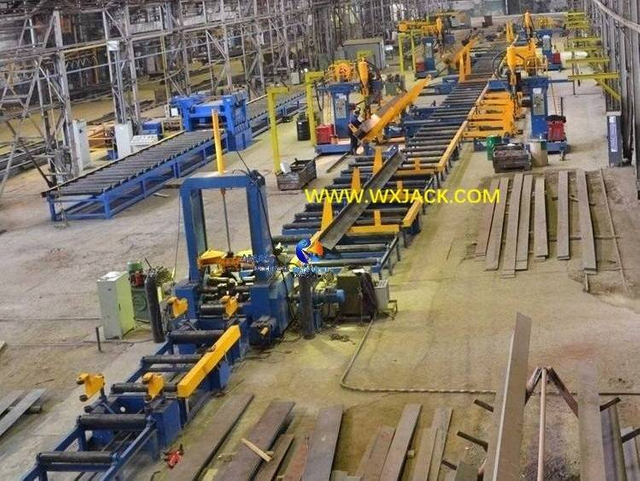

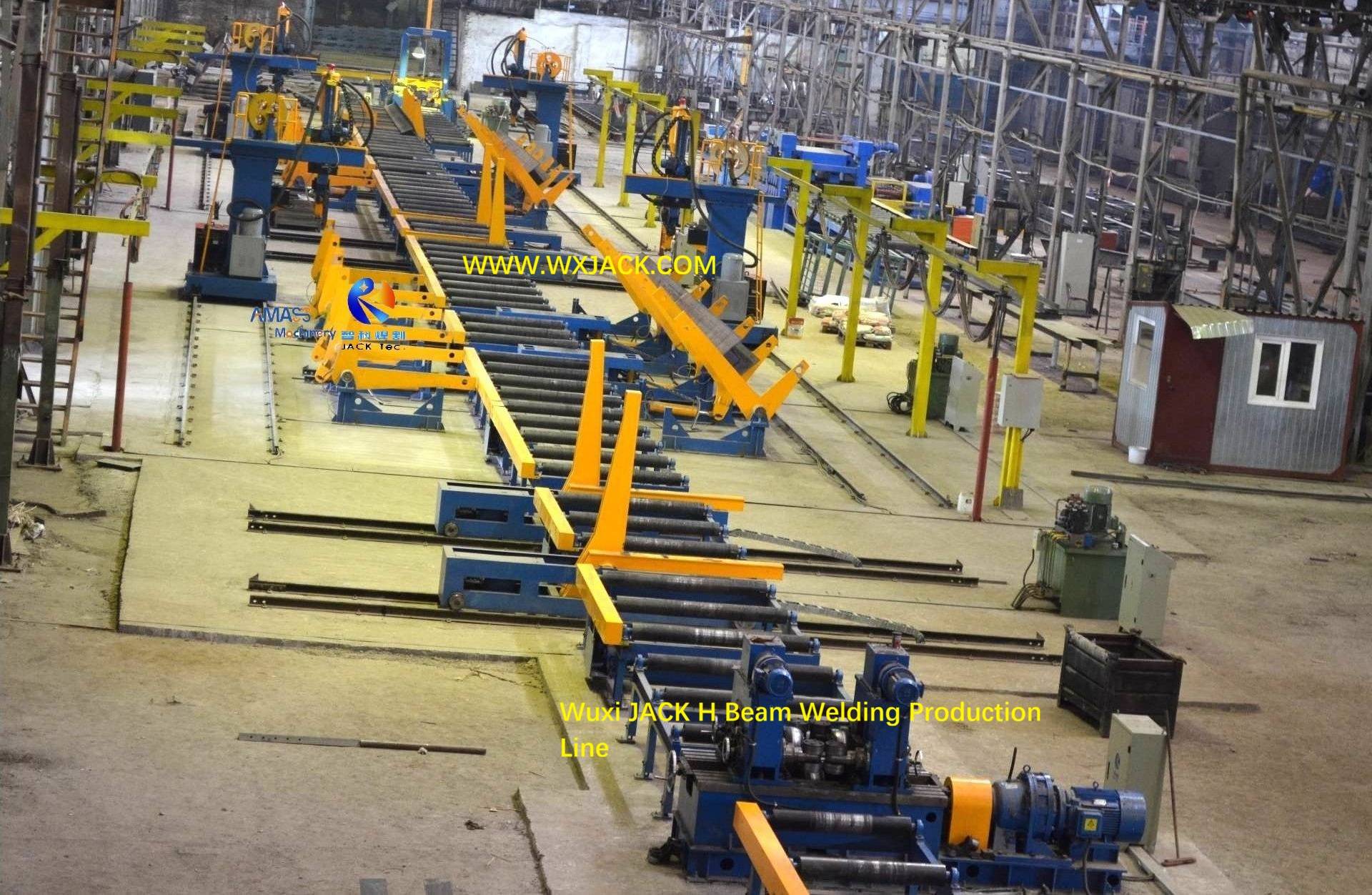

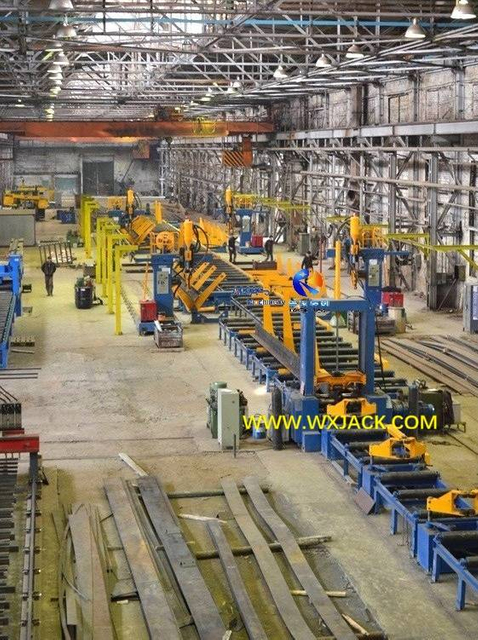

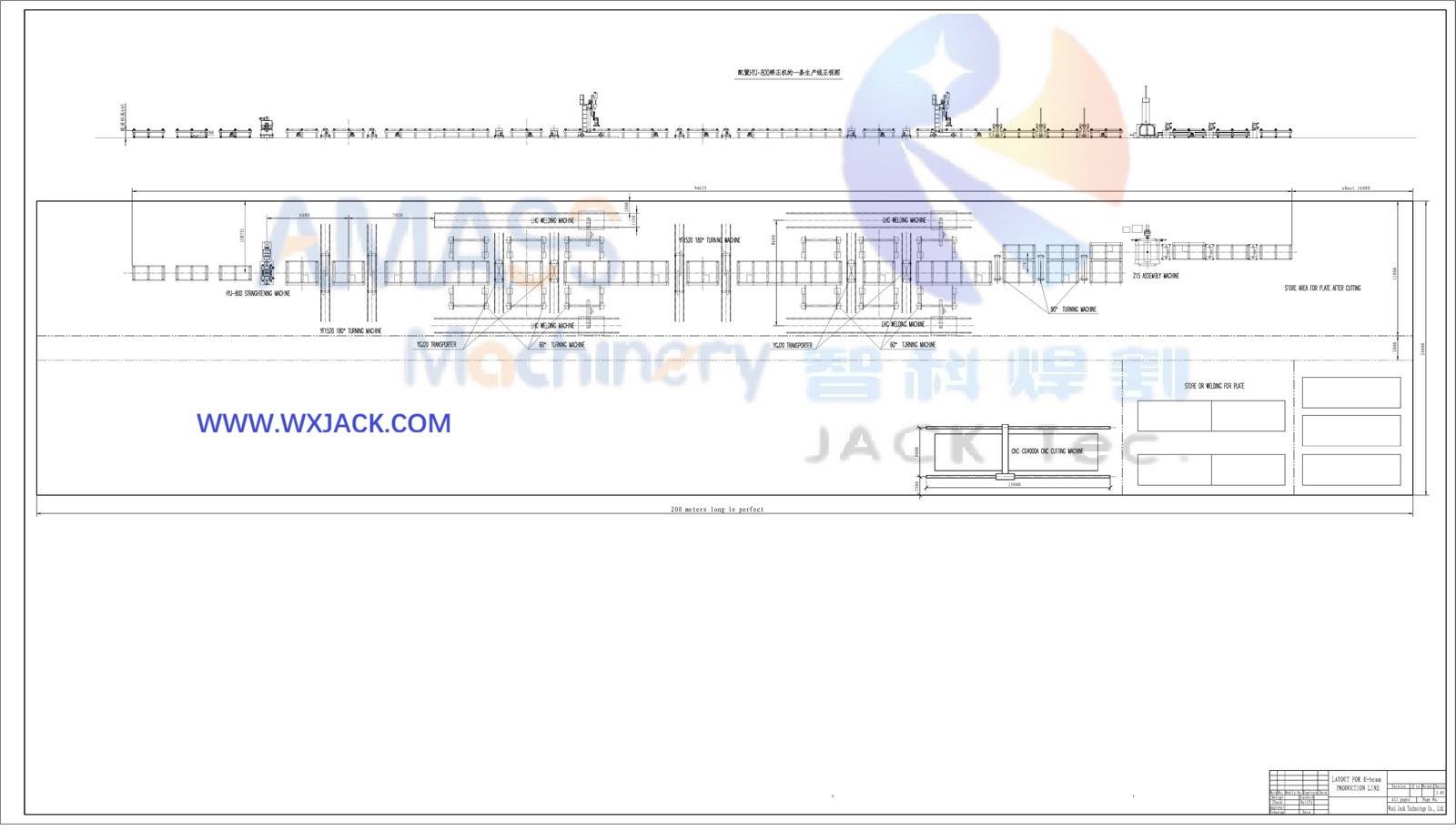

С учетом способа движения материала и незавершенного производства (НЗП) между рабочими станциями, В настоящее время используются два типа линий по производству двутавровых балок: автоматические и полуавтоматические:
а) От станка для резки полосовых пластин с ЧПУ до станка для сборки двутавровых балок;
б) От машины для сборки балок IH до машины для сварки балок IH SAW;
в) От машины для сварки балок IH SAW до машины для правки балок IH;

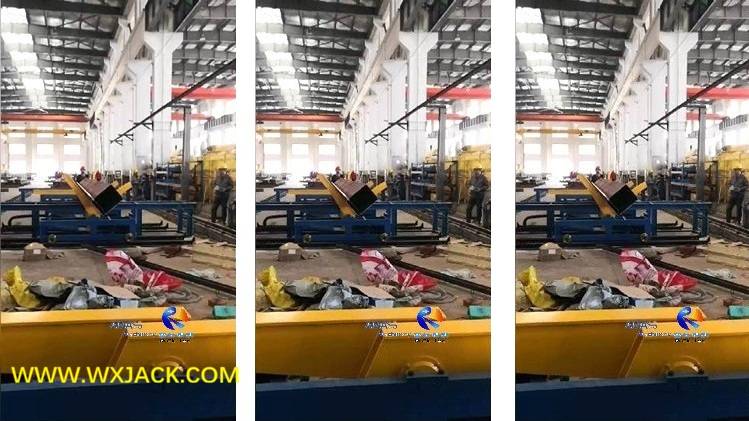

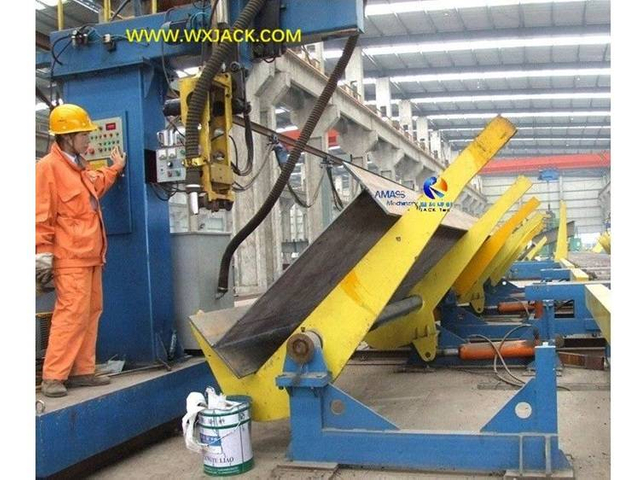

комплектуются гидравлическим приводом, переворачивающим стойку с оборудованием на 60°/90°/180°, без необходимости ручного управления;
Таким образом, операторы автоматической линии по производству балок IH освобождаются от тяжелой работы по погрузочно-разгрузочным работам;

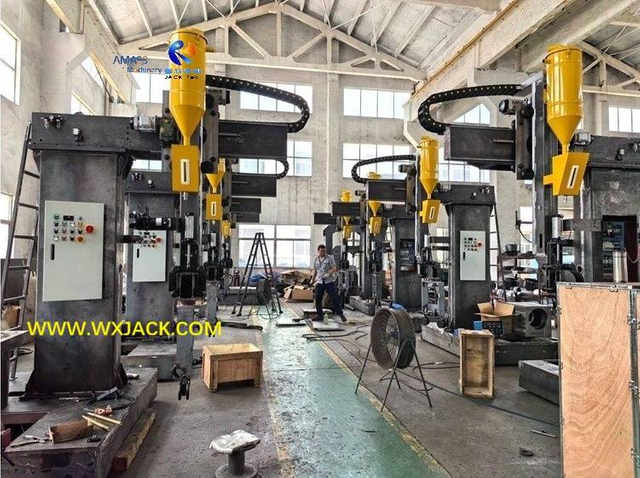

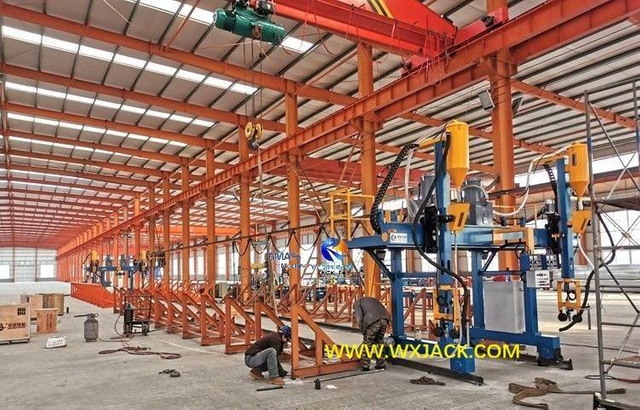

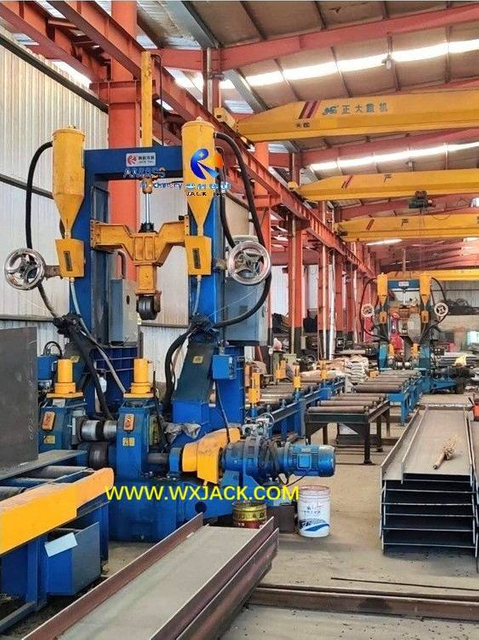

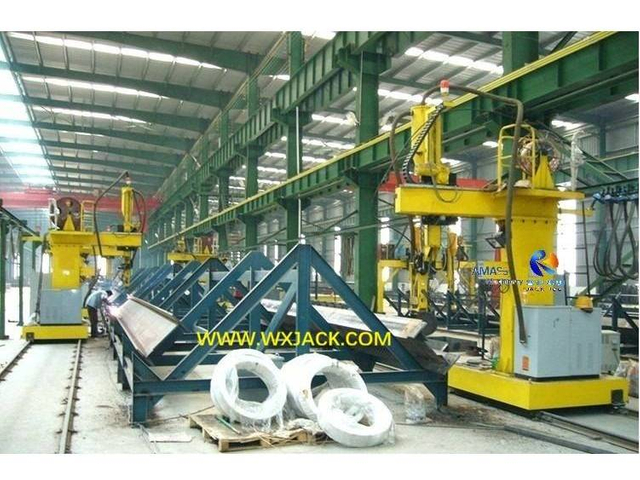

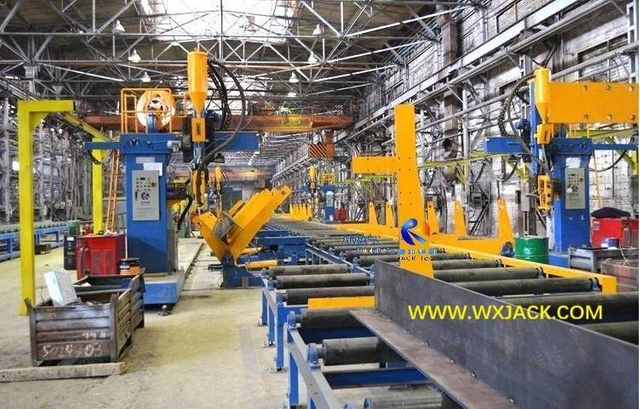

2) Дуговая сварка под флюсом H Beam SAW комплектуется 4 комплектами сварочного аппарата с колонной тележки модели LHC;
3) Подробное введение находится на странице продукта 'Автоматическая линия по производству двутавровых балок'.
1) Здесь термины «Полуавтоматический» или «Ручной» относятся только к способы перемещения материалов между рабочими местами;
2) Все машины и оборудование полуавтоматической линии по производству двутавровых балок работают в автоматическом режиме;
3) Задача операторов полуавтоматической линии по производству двутавровых балок заключается в внутренней логистике;

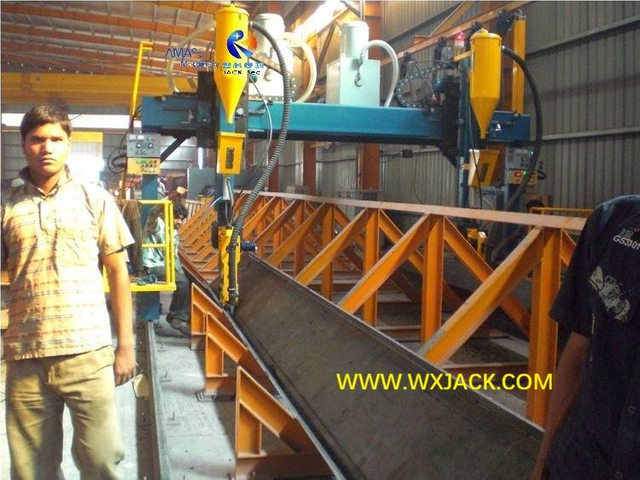

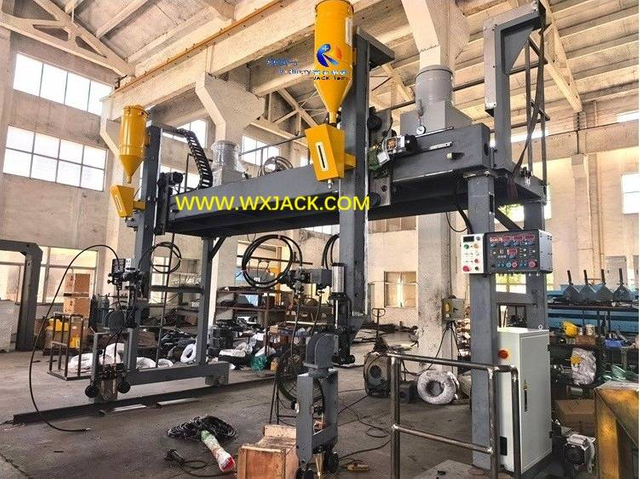

4) Сварка под флюсом H Beam SAW осуществляется с помощью сварочного аппарата IH Beam SAW с перемещением портала LHA или LHT;
а) Станок для резки полосовых пластин с ЧПУ;

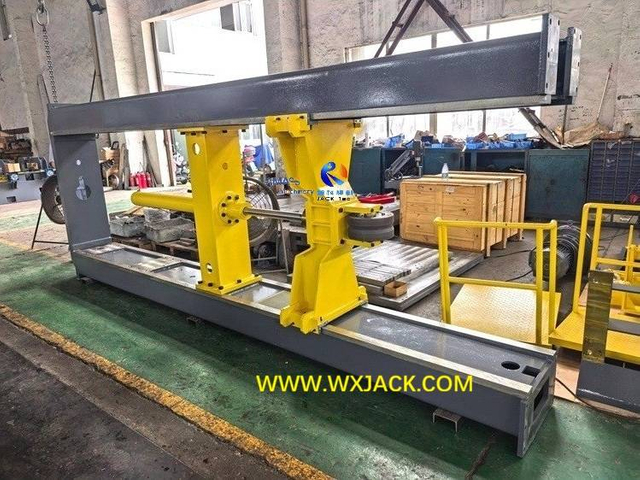

б) Машина для сборки балок IH;
в) Сварочный аппарат IH-балки SAW;
г) машина для правки балок IH;
Представлены на странице продукта »Оборудование линии по производству двутавровых балок'.
1) Гибкая компоновка, настройка и перемещение на машинах для производства двутавровых балок, добавляя новое оборудование на полпути;
2) Меньше земли под мастерскую занятие необходимое;
3) Меньше инвестиций периода;

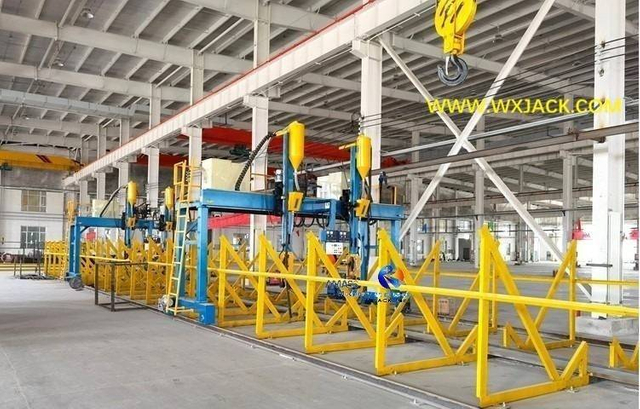

1) В автоматической линии производства двутавровых балок Есть 4 комплекта сварочного аппарата IH Beam SAW с тележкой для колонн LHC.H Beam завершается сваркой под флюсом за один проход, без поворота;
2) В полуавтоматической линии производства двутавровых балок, имеется 1 комплект сварочного аппарата с портальной рамой LHA или LHT IH Beam SAW.H-образная балка должна быть повернута на 90°/180° 3 раза на стеллажах для материалов, чтобы закончить SAW;
1) Более высокие переменные затраты: Необходимо больше операторов;
2) Еще одна задача по обеспечению безопасности: Дополнительный ручной труд в основном связан с погрузочно-разгрузочными работами и перевалкой.Материалы большие и тяжелые.Таким образом, скрытый риск безопасности возрастает по сравнению с автоматической линией по производству двутавровых балок, и безопасная работа должна серьезно контролироваться и контролироваться;
1) Гибкая конфигурация: Модель и количество оборудования в полуавтоматической линии по производству двутавровых балок могут быть выбраны и согласованы лично;
2) Стандартные модели: HB1500/ HB1800/ HB2000, исходя из макс.T/ I/ H Высота стенки балки;
Модели полуавтоматов Линия по производству двутавровых балок | ХБ1500/ ХБ1800/ HB2000/ HB3000 |
IH Луч Макс.Высота паутины | 1500/ 1800/ 2000/ 3000 мм |
Толщина стенки IH балки | 6 ~ 32 мм |
Диапазон ширины полки балки IH | 200 ~ 800 мм |
Толщина полки двутавровой балки | 6 ~ 80 мм Для прочности на растяжение 510 ~ 600 МПа |
Длина IH луча | 4000 ~ 12000 мм |
IH Луч Макс.Масса | 20 тонн |
Машина для сборки балок IH | Z15/ Z18/ Z20/ Z30 1 комплект |
Сварочный аппарат IH Beam SAW | LHA или LHT, 1 комплект |
Машина для правки балок IH | HYJ-40/ HYJ-800 YTJ-50 |
Утилита обработки материалов | Передвижной кран |

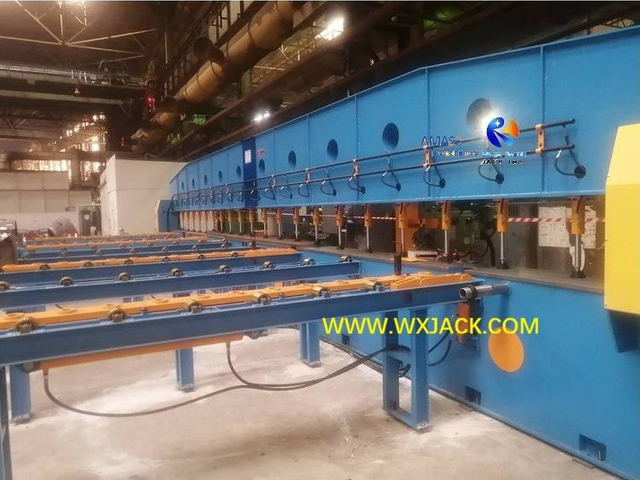

Кромкофрезерный станок серии XBJ предназначен для выполнения сварочной разделки на пластинах из углеродистой стали;

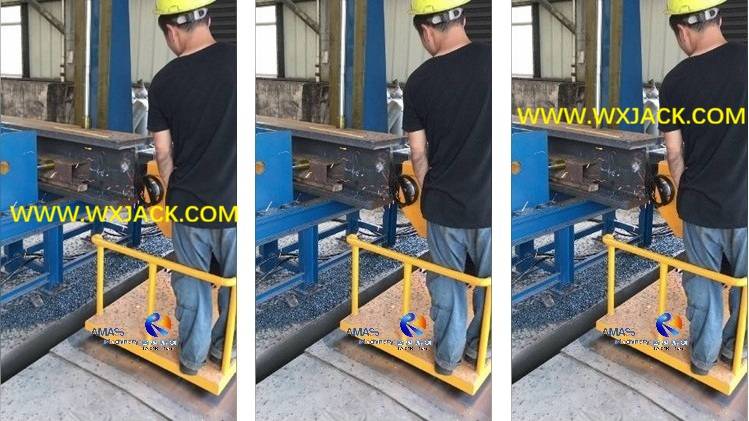

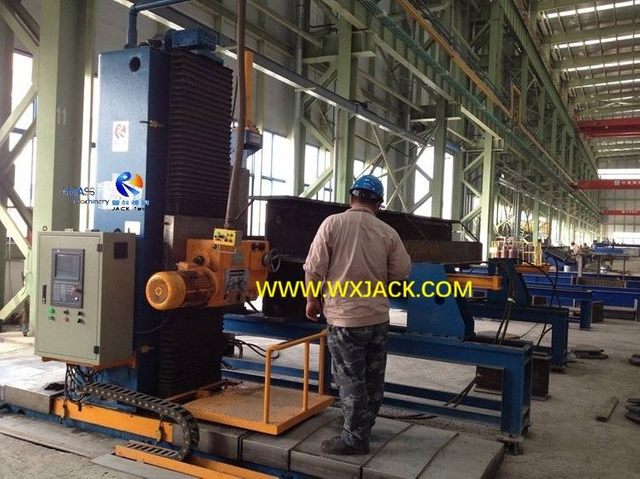

Фрезерный станок для торцевых торцевых балок серии DX, предназначен для выполнения торцевой полировки готовых балок T / I / H / BOX, труб и любых других элементов стальных конструкций;
1) Линия по производству Т-образных балок имеет аналогичную технологическую технологию, что и линия по производству балок IH.Разница в основном касается режима готовой сварки: CO.2 GMAW заменяет SAW;

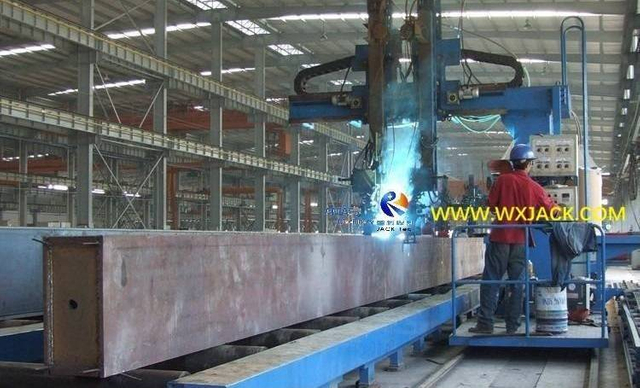

2) Линия по производству коробчатых балок имеет другую и более сложную технологию процесса, чем линия по производству балок IH, которая является еще одним важным направлением, применяемым в промышленности стальных конструкций.
