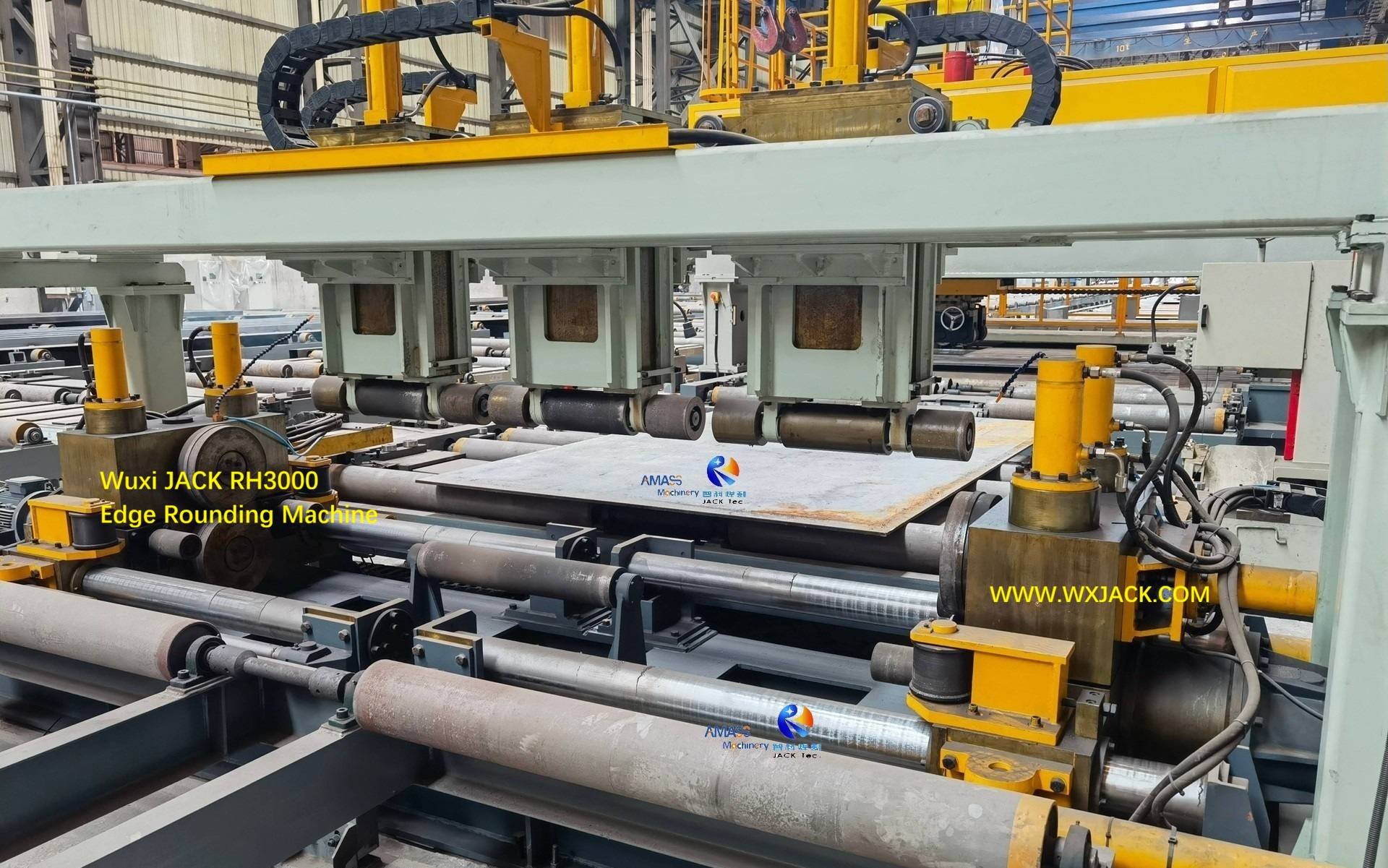

1 Steel Plate Edge Rounding Machine 26 IMG_20210911_155139

Станок для обрезки и закругления кромок стальных листов и фланцев двутавровой балки Wuxi JACK

A. Тема этой страницы: Станок для закругления фланцев двутавровой балки и кромок стальных листов Wuxi JACK:



На этой странице есть 2 раздела:

1. Раздел 1 : Слайды о технических преимуществах станка для закругления кромок и удаления заусенцев Wuxi JACK:

Темы: В 1 -м разделе в виде интуитивно понятных слайдов представлен обзор технических сильных сторон станков для закругления кромок моделей Wuxi JACK RH , охватывающих следующие темы:
1) Ассортимент продукции и основные характеристики;
2) Скругление кромок на полке двутавровой балки;
3) Принцип скругления кромок и технические преимущества;
4) Превышение возможности скругления кромок;
5) 2 типа механической конструкции на стальной пластине / закругление кромок фланца двутавровой балки;
6) Удобная для пользователя работа;
7) Компоненты машины высшего качества;
8) Заказ на поставку машины в производственно-сбытовую цепочку;



2. Раздел 2 : Технические темы станка для обрезки и закругления кромок Wuxi JACK на фланце двутавровой балки и стальной пластине:

1) Ролики с вспомогательной функцией: нажатие вниз, боковое отклонение;
2) раскрытие гидросистемы и масляных цилиндров;
3) Основные компоненты машины;
3. Наша цель: просматривая эту веб-страницу, клиенты и все, кто интересуется группой продуктов «Машины для обрезки и закругления кромок двутавровых балок и стальных пластин», могут составить общее и всестороннее впечатление об этом превосходном продукте Wuxi JACK.


B. Функция и применение машины для закругления и снятия заусенцев с фланцев двутавровой балки и кромок стальных пластин:

1. Использование станка для обрезки и закругления кромок:

Функция: Станок для закругления кромок серии RH выполняет удаление заусенцев и обрезку кромок заготовок: металлические стальные пластины и двутавровые балки, обрабатывая исходные острые кромки под закругленными углами от R2,0 до R2,5 мм , тем самым достигая целей:
1) Очистка и закругление кромок заготовок, обеспечение их гладкости, безопасного обращения и хорошего внешнего вида;
2) Повышение адгезии окраски последующих изготовленных и собранных готовых машин и объектов;



2. Применение станка для закругления и снятия заусенцев с двутавровых фланцев и стальных кромок серии RH:

1) Этот станок для закругления кромок широко применяется на крупных машиностроительных и строительных площадках, где рабочая среда имеет высокую влажность, значительную степень влажности или прямой контакт с водой;
2) Типичными объектами являются изготовление Т-образных балок для судостроения, производство портового оборудования, строительство мостов и т. д.:


3. 3 типичных места применения различных моделей станка для закругления фланцев двутавровой балки и кромок стальных листов Wuxi JACK:

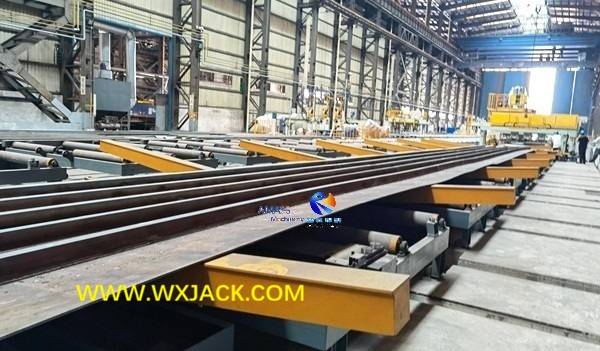

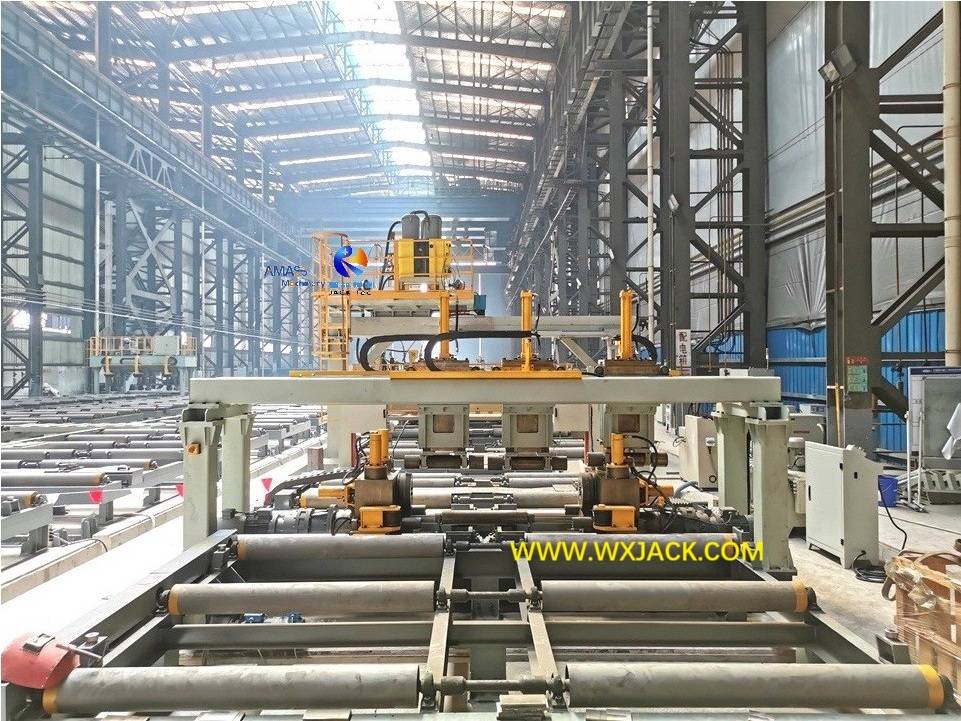

1) Комплект станка для закругления кромок больших стальных листов модели Wuxi JACK RH3000 работает в ZPMC, крупнейшей в Китае группе компаний Port Machinery, для выполнения закругления кромок на куске длинного ребристого листа: ( Рис.1 )

Рис.1 Станок для закругления и снятия заусенцев с кромок стальных пластин 7

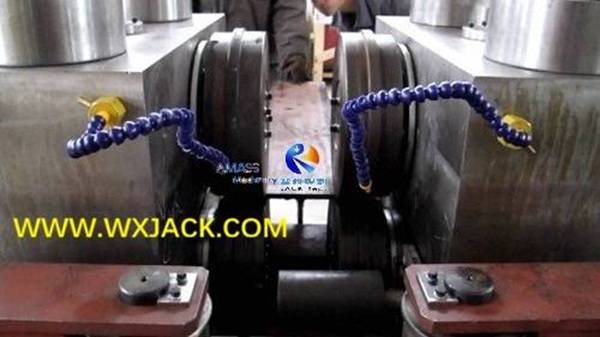

2) Станок для обрезки и закругления кромок модели Wuxi JACK RH1000 на узкой небольшой стальной пластине , его ввод в эксплуатацию для закругления кромок во время производства: ( Рис.2 )

Рис. 2. Станок для обрезки и закругления кромок стальных листов 23

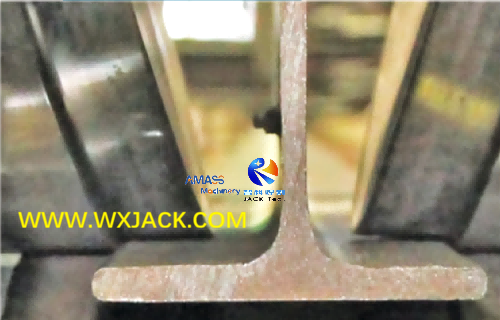

3) Станок для закругления кромок и удаления заусенцев с фланцев балки Wuxi JACK RH800 , модель H , его работа при скруглении кромок: ( Рис.3 )

Рис.3 Станок для обрезки и закругления кромок фланцев двутавровой балки 2

C. Раздел 1 : Технический вид машины Wuxi JACK H для закругления и снятия заусенцев с фланцев двутавровой балки и кромок стальных пластин:

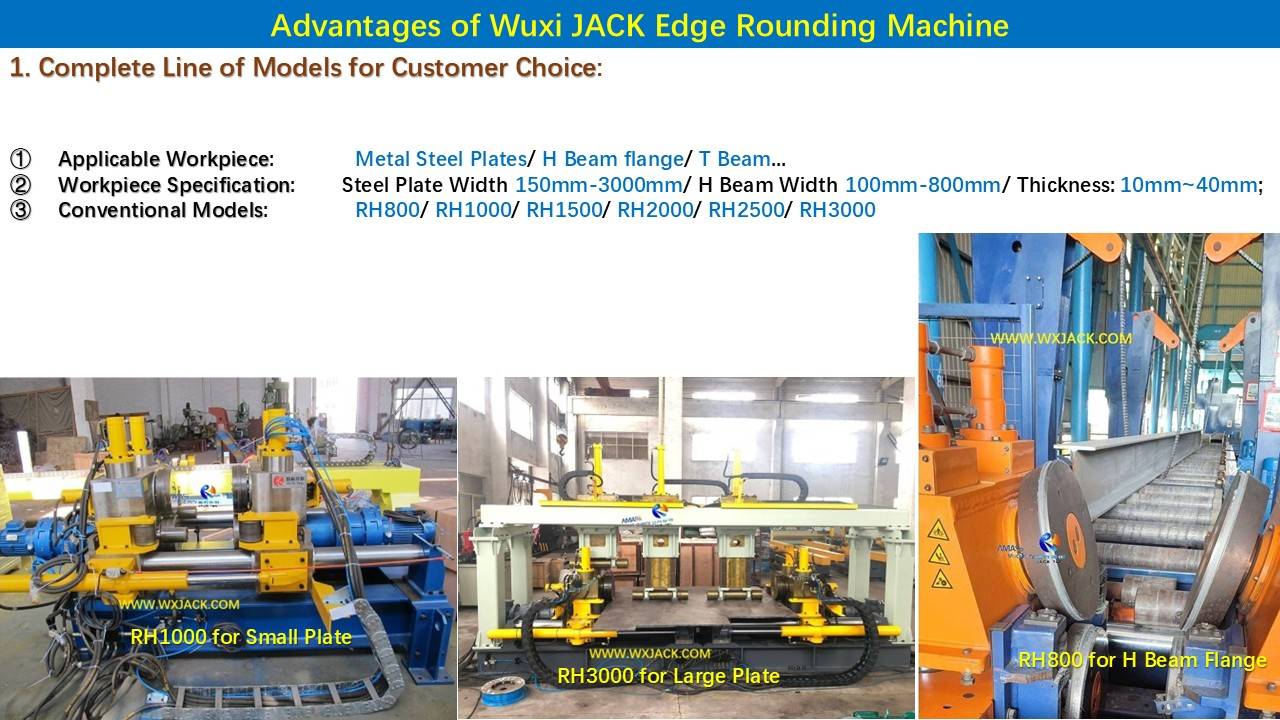

Слайды 1 : Полная линия и основные характеристики станка для закругления кромок Wuxi JACK:

Wuxi JACK разрабатывает и производит полный спектр оборудования для клиентов:
1. Типы заготовок:
1) Металлическая стальная пластина, в основном углеродистая сталь;
2) Заготовки стальной конструкции, фланец двутавровой балки...;

2. Модели станков для закругления и снятия заусенцев с двутавровых фланцев и стальных кромок Wuxi JACK:

1) Модель машины основана на макс. ширина заготовок от 800 мм ( RH800 ) для полки двутавровой балки до 3000 мм ( RH3000 ) для стальной пластины;
2) Стандартные модели охватывают диапазон от RH800 (макс. ширина полки двутавровой балки 800 мм) до RH3000 (макс. ширина стальной пластины 3000 мм);
3) Маленькая модель на пластине RH1000 предназначена для закругления кромок узкой (малой ширины) стальной пластины;
4) Более крупные модели от RH1500 до RH3000 предназначены для стальной пластины большой ширины;
5) Соответственно, механическая конструкция RH1000 отличается от конструкции более крупных и широких моделей станков для закругления кромок стальных листов, как показано на двух левых фотографиях на этой странице слайдов;
6) Уникальность станка для закругления и удаления заусенцев с кромок фланцев двутавровой балки заключается в том, что, как показано на фотографии справа , угол наклона верхней пары роликов для закругления кромок во время работы; составляет 10–15° , чтобы оставить достаточно места для фланца двутавровой балки;
3. Толщина обрабатываемой пластины составляет от 10 мм до 40 мм;



4. Три типичных типа станков для закругления и снятия заусенцев с двутавровых фланцев и стальных кромок Wuxi JACK:

1) Фотография слева: модель машины Wuxi JACK RH1000 на узкой ( шириной ≦1000 мм и ≥150 мм ) стальной пластине;
2) Средняя фотография: модель машины Wuxi JACK RH3000 на большой стальной пластине ( ширина ≦3000 мм и ≥150 мм );
3) Фотография справа: модель машины Wuxi JACK RH800 на фланце двутавровой балки ( ширина ≦800 мм и ≥200 мм ).

1 станок для закругления кромок

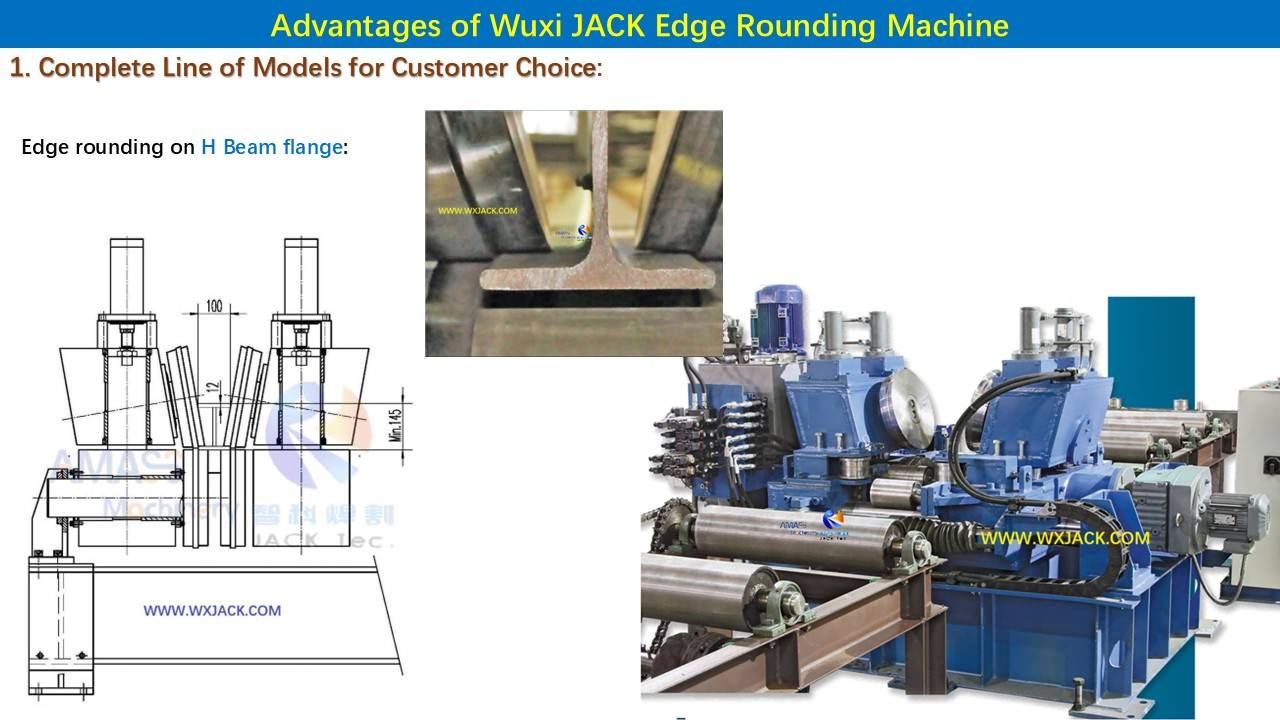

Слайды 2 : Рекомендуемые продукты Wuxi JACK: Станок для обрезки и закругления кромок фланца двутавровой балки:

1. Нишевый продукт и поставщик: это «специальный» станок, на котором работает несколько квалифицированных производителей в отрасли, которые разрабатывают и производят подходящий станок для закругления кромок двутавровых балок;



2. Причина меньшинства машин для закругления и снятия заусенцев с кромок двутавровых балок:

1) Не все двутавровые балки должны иметь обрезанную и закругленную кромку полки, за исключением случаев, когда эти двутавровые балки должны быть изготовлены в рабочей среде с высокой влажностью;
2) В процессе производства этого станка существует ряд технических трудностей , включая, помимо прочего:
а) Минимальный угол закругления кромки, будь то R2,0 мм или R2,5 мм;
б) минимальная высота стенки и ширина полки двутавровой балки, связанная с наклоном роликов закругления кромок и, следовательно, механической структурой рабочего зазора;



3. На этой странице представлены 3 аспекта станка для закругления кромок фланцев двутавровой балки Wuxi JACK:

1) Левый эскиз: эскиз проекта;
2) Средняя фотография: крупным планом операция закругления кромки полки двутавровой балки;
3) Фотография справа: модель машины Wuxi JACK RH800, ее подающий и отводящий конвейеры, ее рабочая площадка.

2 станка для закругления кромок

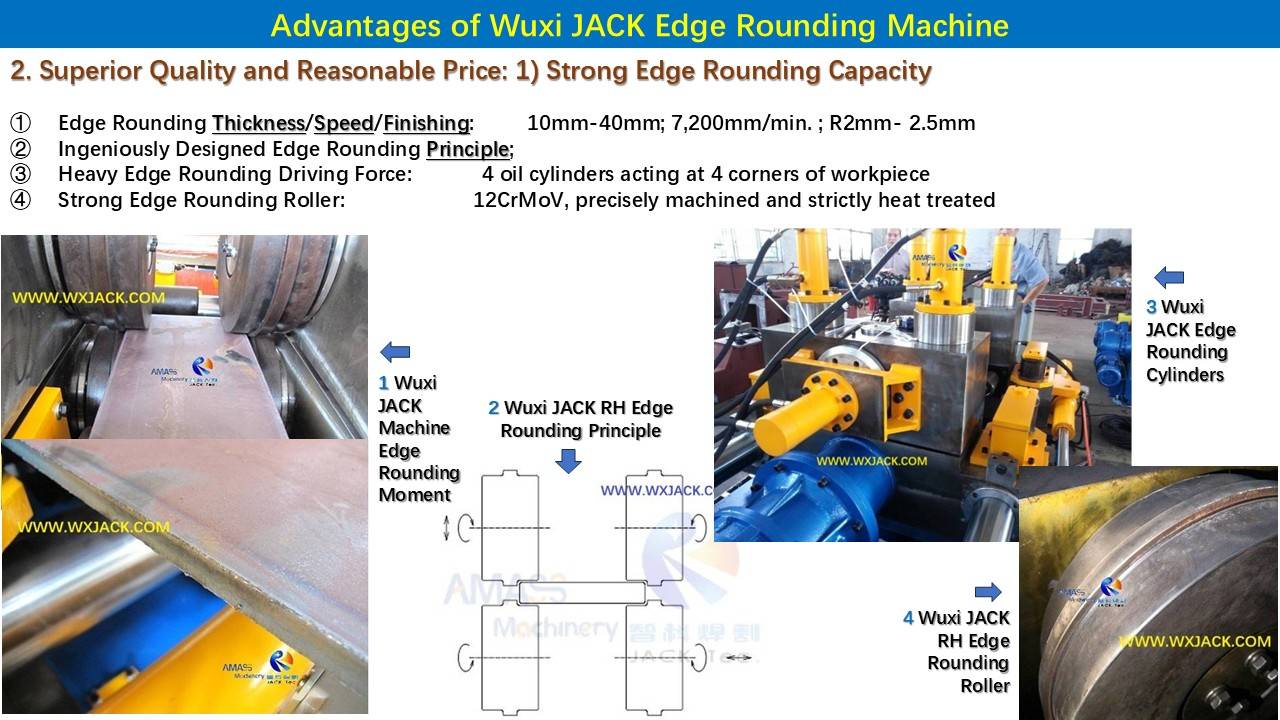

Слайды 3 : Высокая производительность станка для закругления кромок и удаления заусенцев Wuxi JACK на стальной пластине и фланце двутавровой балки:

На этой странице слайдов рассказывается о принципе работы и возможностях машины Wuxi JACK по обработке стальных листов:

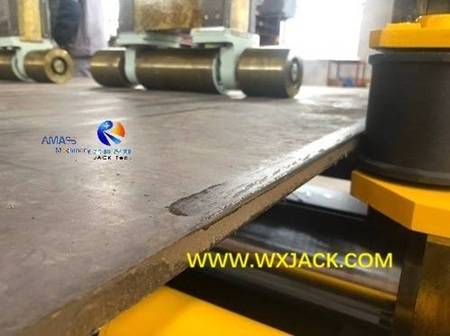

1. Фотографии с пометкой « 1»: Стальная пластина станка для обрезки и закругления кромок Wuxi JACK:

1) Крупным планом вид на полость для скругления кромки (зазор), закругленные углы готовой кромочной пластины со станка;
2) Рабочая скорость по умолчанию составляет 7200 мм/мин, достаточно высокая эффективность. Если у клиента есть особые требования, эту скорость можно плавно регулировать под управлением инвертора переменного тока в пределах 10-кратного регулирования диапазона скорости: скорость обрезки и закругления кромки регулируется в диапазоне 3000–12 000 мм/мин, чтобы соответствовать TAKT всей производственной линии.

2. Фотография с пометкой « 2»: Принцип работы машины для обрезки и закругления кромок двутавровой балки Wuxi JACK и стальной пластины:

1) Как видно из этого эскиза, в одном комплекте машины для закругления кромок имеется 4 ролика для закругления кромок , образующих полость (зазор), окружающую 4 кромки заготовок;
2) Эксплуатация: Во время работы 4 ролика для закругления кромок вращаются, оказывая сжимающее усилие на 4 верхних и нижних, левых и правых края заготовки;
3) Таким образом, края заготовки можно скруглить и обрезать с высокой эффективностью и качеством;

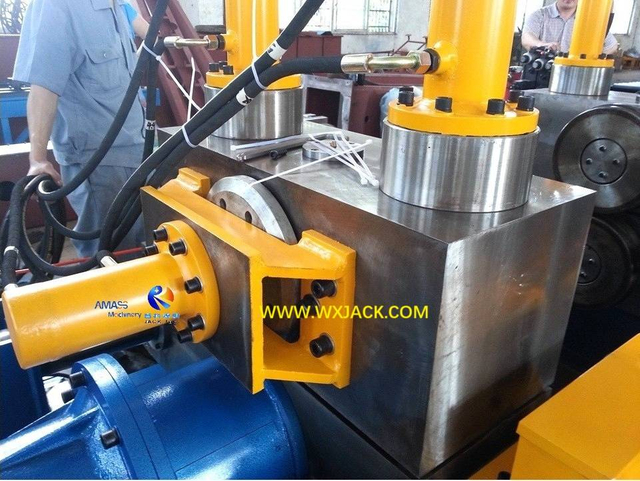

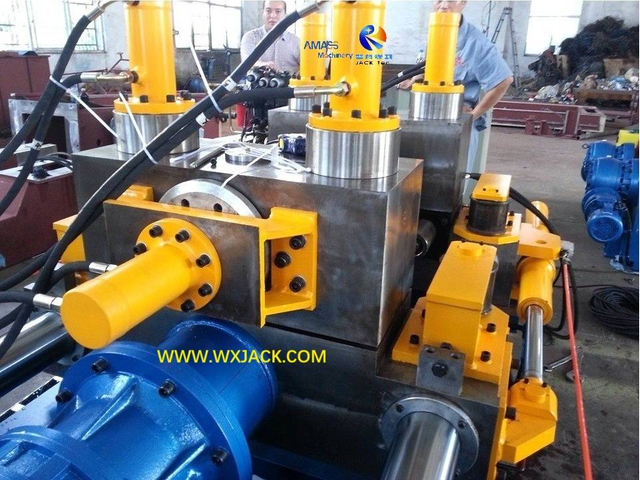

3. Фотография с пометкой ' 3' и 4' : Мощная рабочая сила от станка для закругления кромок двутавровой балки Wuxi JACK и стальной пластины:

1) Тяжелая сила: Эта машина для закругления кромок и удаления заусенцев серии RH представляет собой тяжелое оборудование с гидравлическим приводом: почти все основные действия приводятся в движение масляными цилиндрами;

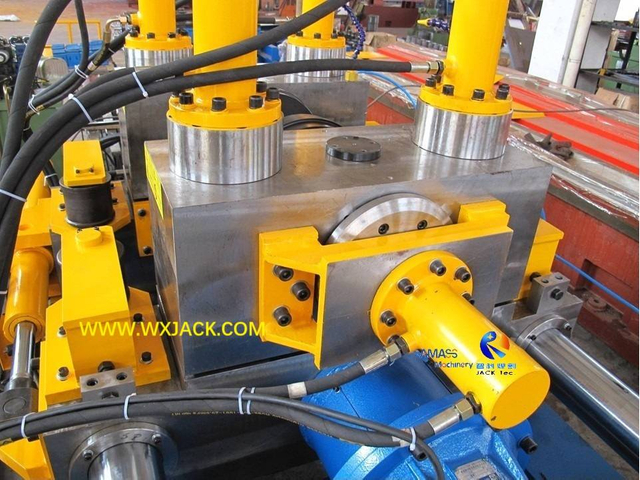

2) На этой фотографии показаны 4 сверхмощных высококачественных гидравлических цилиндра, которые используются для привода 4 роликов для закругления кромок в машине Wuxi JACK;
3) Ролики для закругления кромок изготовлены из 12CrMov, который проходит точную механическую обработку и строгую термическую обработку, что полностью гарантирует долговечность, механические характеристики, прочность и интенсивность.
3-х станок для закругления кромок

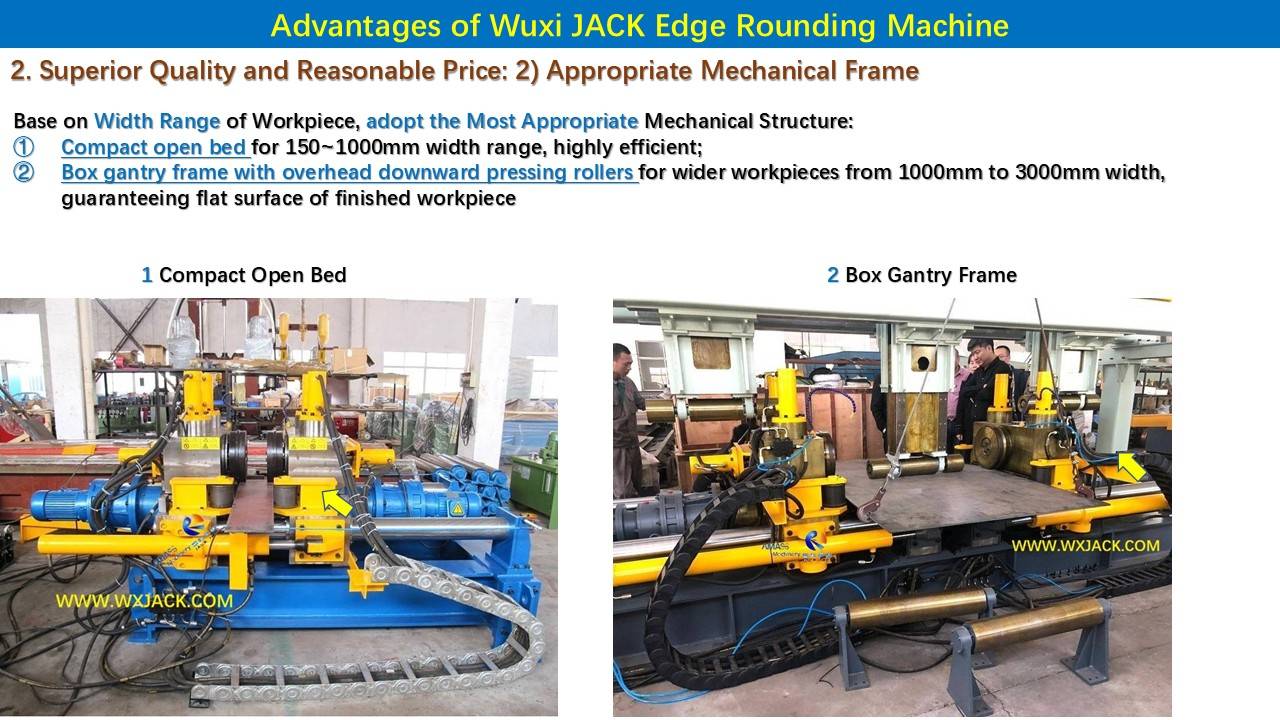

Слайды 4 : Два типа механической конструкции станка для закругления кромок двутавровой балки Wuxi JACK и кромки стальной пластины:

На этой странице слайдов представлена ​​оригинальная , и прочная механическая рама машины Wuxi JACK:


1. Фото слева: Станок для обрезки и закругления кромок узких стальных полос Wuxi JACK:

1) Применимо для: Когда ширина стальной пластины равна или меньше 1000 мм и шире 150 мм, сжимающее действие с обеих сторон для закругления и обрезки кромок не влияет на плоскостность стальной пластины;
2) Таким образом, эта модель машины имеет компактную механическую раму открытой конструкции;



2. Фотография справа: Станок для закругления и снятия заусенцев с кромок больших листов Wuxi JACK:

1) Применимо для: Когда ширина стальной пластины равна или шире 1000 мм , операция сжатия с обеих сторон для закругления кромки приведет к неровностям в центре поверхности заготовки, особенно если заготовка представляет собой стальную пластину;
2) По этой причине, чтобы сохранить плоскостность стальной пластины, большие модели станков для обрезки и закругления кромок ( от RH1500 до RH3000 ) должны иметь коробчатую портальную механическую раму с тремя прижимными роликами, установленными вниз на верхней горизонтальной балке;
3) Использование: Во время операции закругления кромок эти 3 прижимных ролика прочно удерживают стальную пластину, гарантируя плоскостность стальной пластины большой ширины и ее центральное положение, избегая деформации большой стальной пластины.

4 станка для закругления кромок

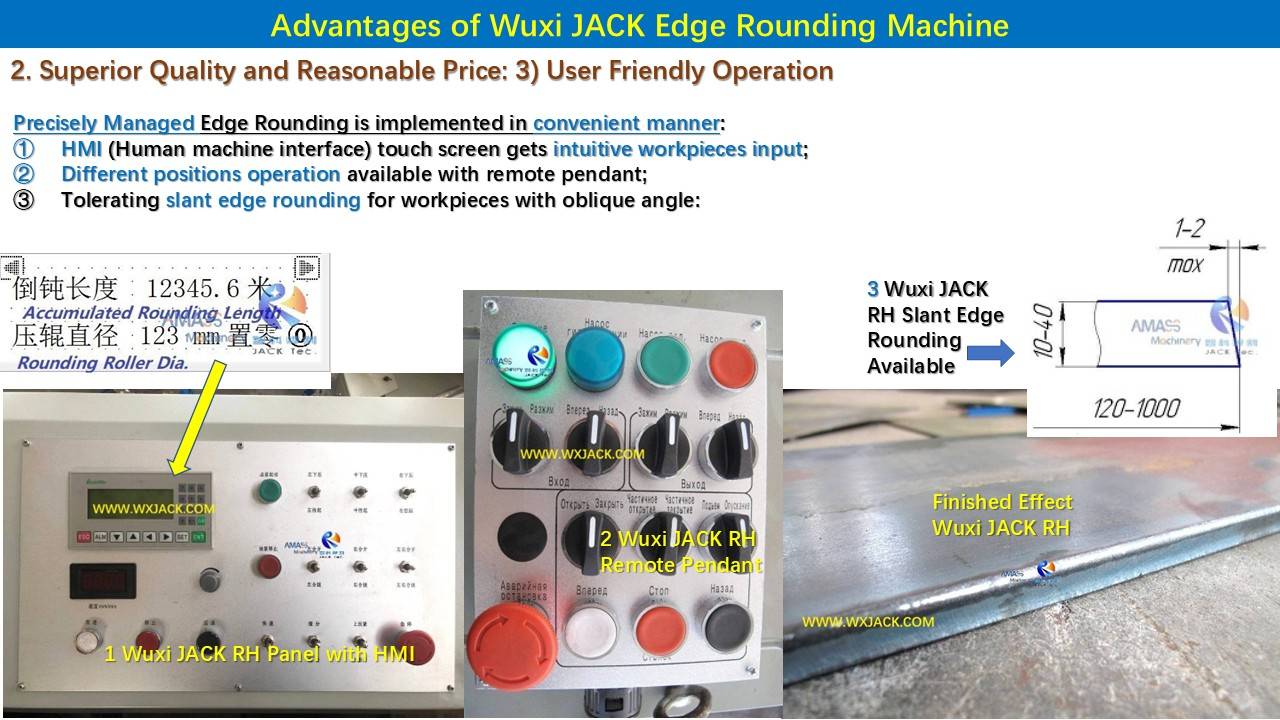

Слайды 5 : Удобная эксплуатация станка для обрезки и закругления кромок двутавровых балок Wuxi JACK и кромок стальных листов:

На этой странице слайдов основное внимание уделяется удобному и точному управлению машиной Wuxi JACK:



1. Фото слева 1 : HMI (человеко-машинный интерфейс) Ввод параметров процесса станка для закругления кромок:

1) Удобная работа: перед официальной работой оператору достаточно ввести параметры управления процессом с помощью ЧМИ: длину и угол скругления кромки;
2) Его цифровой дисплей будет отображать данные в реальном времени во время работы;
2. Средняя фотография 2: Помимо панели управления, наши машины также оснащены дистанционным подвесным пультом, который помогает операторам находиться в любом удобном положении для его/ее удобства;



3. Фото 3 справа: Установка наклонного края стальной пластины на станке для обрезки и закругления кромок:

1) Иногда кромка стальных пластин (и полка двутавровой балки) не имеет идеально прямой перпендикулярной стороны под углом 90°, что отрицательно влияет на качество закругления кромки;
2) Машина Wuxi JACK имеет функцию компенсации и поглощения такого отклонения, что гарантирует удовлетворительный результат операции обрезки кромок.

5 станок для закругления кромок

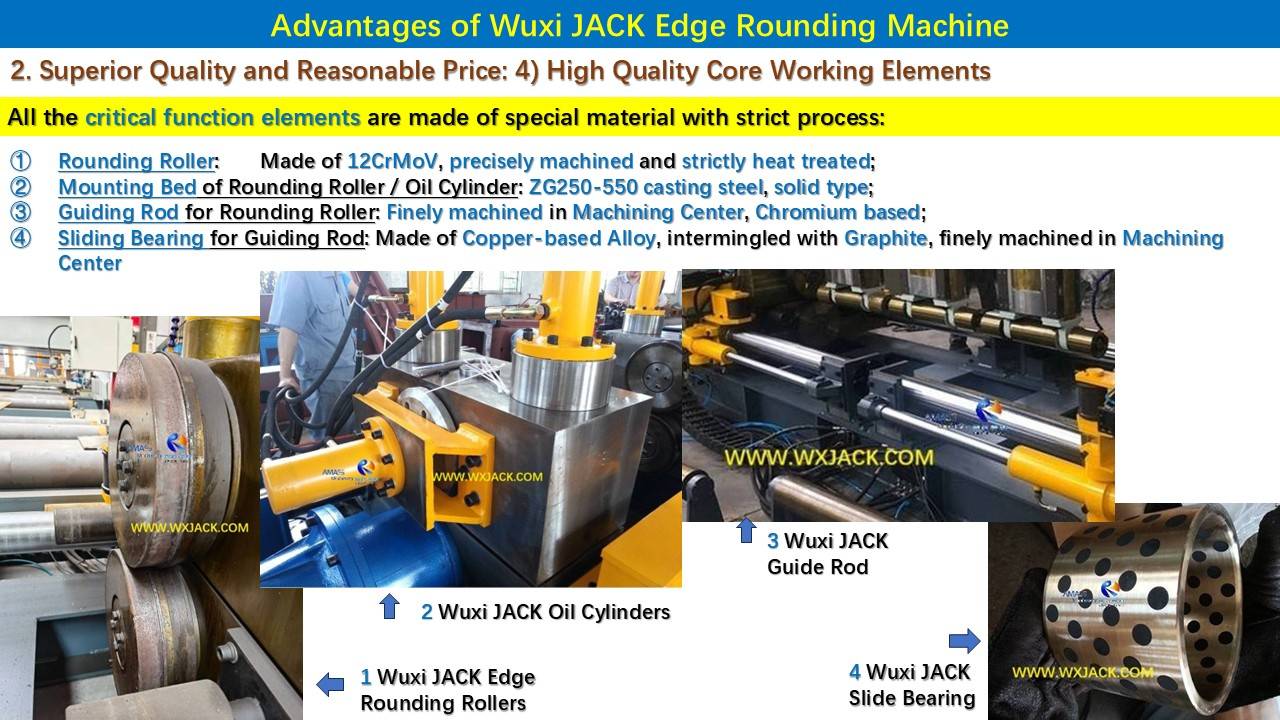

Слайды 6 : Превосходное качество функциональных компонентов станка для обрезки и закругления двутавровых балок Wuxi JACK и кромок стальных листов:

На этой странице слайдов рассказывается об превосходном качестве рабочих элементов станка Wuxi JACK:

Являясь передовым оборудованием для тяжелого закругления кромок с тонким контролем допуска, станок Wuxi JACK имеет строгий контроль над своими узлами и рабочими ячейками:

1. Фото 1: Ролики станка для обрезки и закругления кромок двутавровой балки Wuxi JACK:

1) Как уже говорилось ранее, сырьем для этих роликов является 12CrMov;
2) В процессе производства ролики для закругления кромок сначала подвергаются точной механической обработке, а затем строгой термической обработке, что обеспечивает жесткость и прочность их цельного корпуса;



2. Фото 2: Монтажная станина роликов и масляных цилиндров в станке для закругления кромок двутавровой балки Wuxi JACK и стальной пластины:

1) Как видно на этой фотографии, монтажная платформа — еще один точный и надежный компонент машины;
2) Эти монтажные станины изготовлены и точно обработаны из литой стали ZG250-550;



3. Фото 3: Направляющая тяга для перемещения роликов на станке для обрезки и закругления двутавровых балок Wuxi JACK и кромок стальных пластин:

1) Этот компонент определяет точное позиционирование роликов для закругления кромок и, следовательно, точность закругления кромок;
2) Этот направляющий стержень подвергается точной обработке в обрабатывающем центре, а затем подвергается термообработке на основе хрома;
4. Фото 4: Подшипник скольжения направляющего стержня:
Этот компонент изготовлен из сплава на основе меди, смешанного с графитом, а затем точно обработан в обрабатывающем центре.

6 станок для закругления кромок

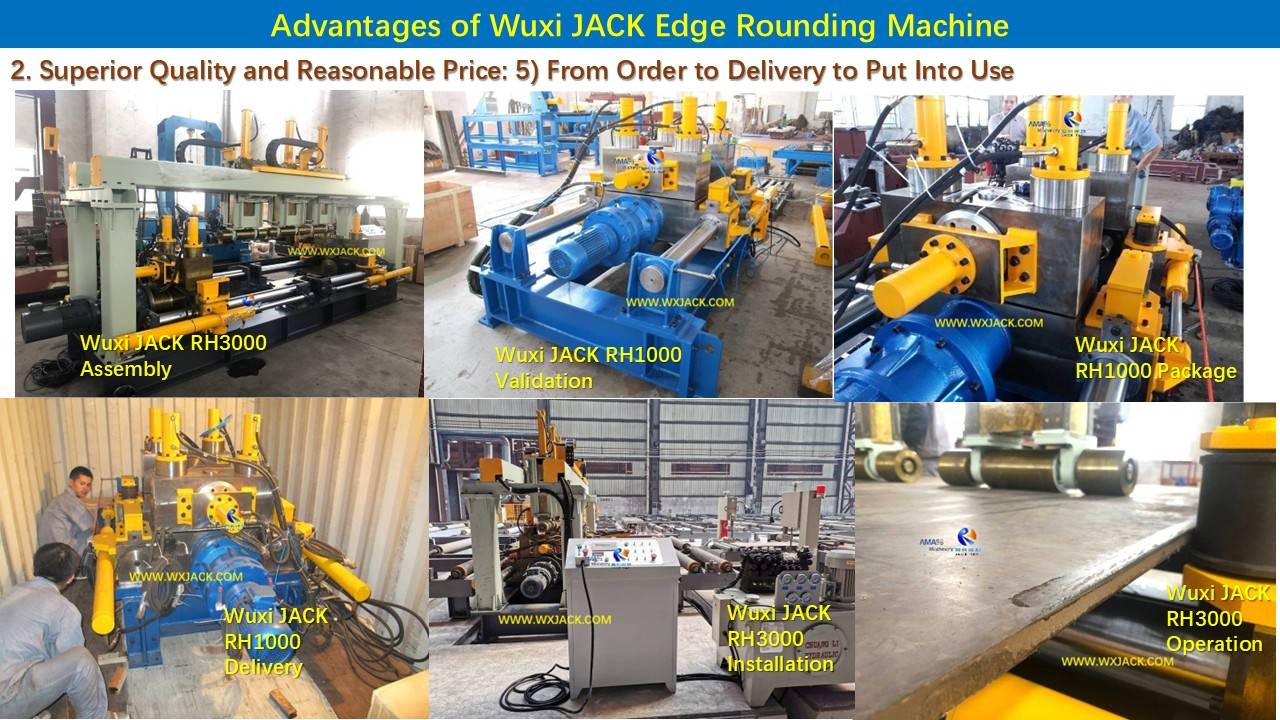

Слайды 7 : Заказ на поставку станка для закругления и снятия заусенцев с двутавровых фланцев и кромок стальных листов Wuxi JACK:

Эта страница слайдов посвящена цепочке создания стоимости бережливого производства станка Wuxi JACK:
Мы выбрали 6 фотографий, чтобы показать их на этой странице слайдов, чтобы продемонстрировать заказ на поставку станка для обрезки и закругления кромок серии Wuxi JACK RH на фланце двутавровой балки и стальной пластине:
1. Производство и ввод в эксплуатацию на предприятии Wuxi JACK;
2. Осуществлять доставку клиентам;
3. Проверка и ввод в эксплуатацию машины на территории заказчика.

7 станок для закругления кромок

D. Раздел 2: Некоторые технические вопросы, касающиеся станка для обрезки и закругления кромок двутавровых балок Wuxi JACK:

1. Вспомогательные ролики станка для обрезки и закругления кромок двутавровой балки Wuxi JACK:

1) Прижимной блок с ходом вниз на большой машине для закругления кромок стальных листов:

а) Мы уже несколько раз упоминали об этом подразделении. Он предназначен для прессования верхней поверхности большой пластины в процессе закругления кромки, чтобы предотвратить ее подпирание под действием силы закругления кромки с обеих сторон:

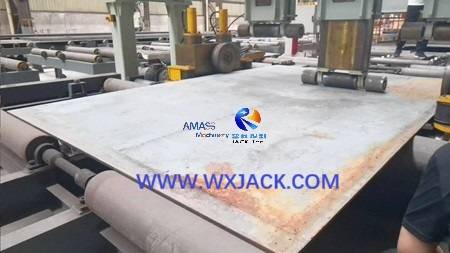

Место эксплуатации машины для закругления кромок большой стальной пластины модели Wuxi JACK RH3000 , действие нисходящего прижимного ролика: ( Рис.4 )
Рис.4 Станок для закругления кромок стальных пластин 22
б) Ширина стальной пластины 1500 мм является порогом для рассмотрения этого вопроса. Именно по этой причине мы представляем этот прижимной блок и используем раму портального типа от модели RH1500;
в) Количество: В одном комплекте машин моделей от RH1500 до RH3000 имеется три прижимных ролика, охватывающих стальную пластину шириной до 3000 мм;
г) Режим привода: движения прижимных роликов вверх и вниз, предназначенные для размещения на толщине стальной пластины, приводятся в действие гидравлическим приводом, контролируются соответствующими электромагнитными клапанами в гидравлическом контуре и управляются соответствующей кнопкой и переключателем на пульте управления станка для закругления кромок;
д) Помимо вертикальной оси, эти три части прижимных роликов также можно перемещать вручную в поперечном направлении, чтобы приспособить их к изменяющейся ширине стального листа;
е) Помимо того, что эти три прижимных ролика действуют как единое целое для больших стальных листов ( шириной 2500–3000 мм ), они также могут работать индивидуально, в зависимости от фактической ширины стального листа. Например, для пластины для закругления кромок шириной 1500 мм необходимо переместить вниз только среднюю часть прижимного ролика в механической основной раме машины;


2) Нижние опорные ролики станка для закругления кромок стальных листов и удаления заусенцев:

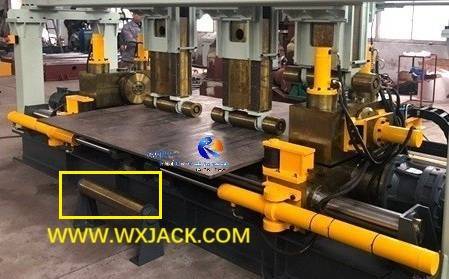

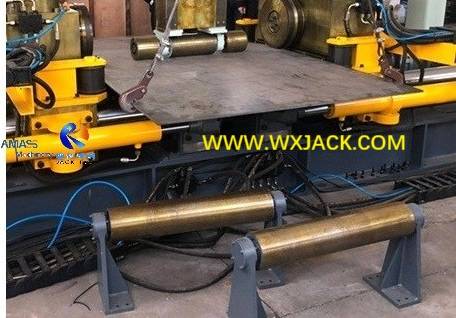

Нижний опорный ролик ( отмечен желтой рамкой ) станка для закругления кромок и удаления заусенцев Wuxi JACK: ( Рис.5 )
Рис5 Станок для закругления кромок стальных пластин 8 IMG_2482
а) На первой фотографии выше длинные ролики, установленные на полу в передней части корпуса машины, являются нижними поддерживающими роликами. На фото видно, что он находится в режиме ожидания (не используется);
б) Эти нижние опорные ролики используются в паре с прижимающими вниз роликами, описанными в пункте 1);
в) Эти нижние опорные ролики управляются вручную. Это означает, что они помещаются в корпус станка для закругления кромок и вынимаются из него вручную;

г) Использование этих нижних поддерживающих роликов в станке для обрезки и закругления кромок:

я. Во время операции закругления кромок на машине прижимные ролики с ходом вниз опускаются, плотно удерживая верхнюю поверхность большой стальной пластины;
ii. В то же время эти нижние опорные ролики плотно удерживают нижнюю поверхность стальной пластины, обеспечивая прочность и надежность удержания;


2. Масляные цилиндры станка для закругления фланцев двутавровой балки Wuxi JACK и стальной пластины:

1) Гидравлический привод движений, действий и позиционирования кромкооблицовочного станка:

Такой как:

а) В начале работы ролики для закругления кромок перемещаются вверх и вниз в зависимости от толщины заготовки (стальной лист и двутавровая балка);
б) Регулировка шага на роликах закругления кромок в горизонтальном направлении для компенсации наклонной стороны заготовки;
в) Вертикальное перемещение прижимных роликов вниз для поддержания плоскостности большого стального листа во время операции закругления кромок;
г) Действие боковых отклоняющих роликов на входном конвейере кромкооблицовочного станка для позиционирования и выравнивания на заготовке;
Соответственно, в одном комплекте машины Wuxi JACK всего 13 масляных цилиндров; И все эти масляные цилиндры управляются одной и той же гидравлической насосной станцией с помощью разных электромагнитных клапанов;

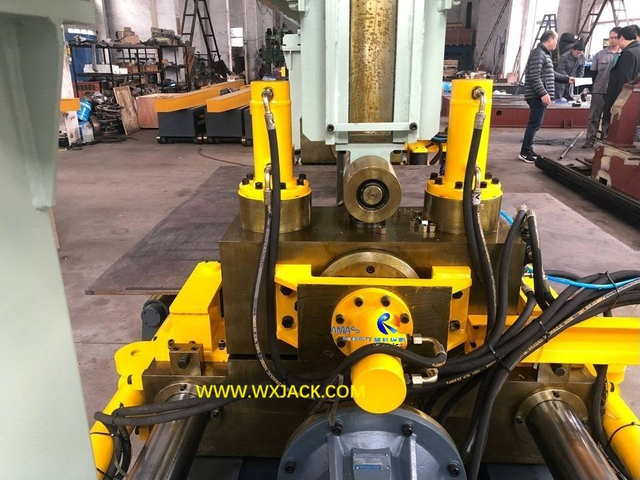

2) Установка масляных цилиндров на станке для закругления кромок и снятия заусенцев Wuxi JACK:

Как видно из прилагаемых изображений и изображений выше, в 1 комплекте машины:
а) имеется по 4 комплекта масляных цилиндров слева и справа для приведения в движение 2 роликов для закругления кромок, расположенных сверху, вдоль вертикальной оси с левой и правой стороны каждый;
б) На роликах закругления кромок в поперечном направлении имеются 2 комплекта масляных цилиндров слева и справа для плавной регулировки;
в) На верхней поперечине основного корпуса станка для закругления кромок имеются 3 комплекта масляных цилиндров для приведения в движение 3 прижимных роликов с ходом вниз вверх и вниз;
г) Слева и справа, на входной и выходной стороне станка соответственно, имеется всего 4 комплекта масляных цилиндров для привода боковых роликов, которые используются для позиционирования и зажима заготовки;
Эти четыре секции масляных цилиндров находятся во взаимно однозначном соответствии по отношению к четырем типам движения, указанным в п. 1);


3) Спецификация гидравлической системы кромкообрезного и закругляющего станка:

Гидравлическая система имеет:
а) общую мощность 4 кВт,
б) нормальное давление 7 МПа и макс. давление 12-14МПа;
Для ежедневного технического обслуживания и ремонта мы даем подробное описание в руководстве по эксплуатации машины и проводим обучение рабочего персонала на площадке клиента;



3. Основные компоненты машины для закругления и снятия заусенцев с двутавровых фланцев и кромок стальных листов Wuxi JACK:

1) Механическая рама станка для закругления кромок двутавровой балки и кромки стальной пластины:

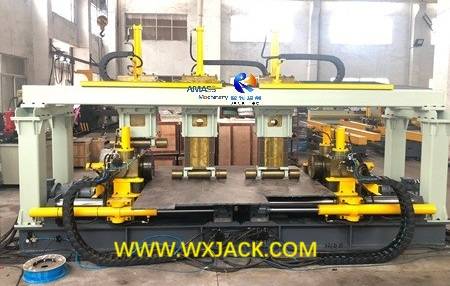

A. Модель Wuxi JACK RH3000 на большой стальной пластине: ( Рис.6 )
Рис.6 Станок для закругления кромок 9 IMG_2483

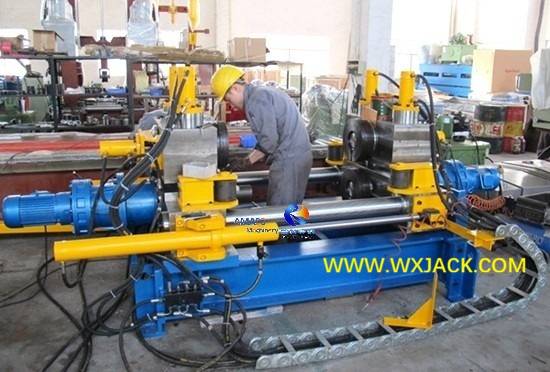

B. Модель Wuxi JACK RH1000 на небольшой стальной пластине: ( Рис.7 )
Рис.7 Станок для закругления кромок 11 IMG_6472
C. Модель Wuxi JACK RH800 на фланце двутавровой балки: ( Рис.8 )

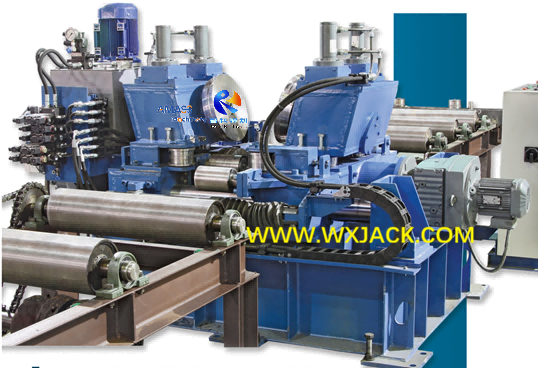

Рис.8 Станок для закругления кромок фланцев двутавровой балки 1_20230331111247
a) Стационарная портальная рама BOX придает станку устойчивый и прочный основной корпус, выдерживающий удары и влияние всех высокоскоростных и мощных рабочих процессов по скруглению кромок и удалению заусенцев;
б) Портальная рама обеспечивает относительно закрытую рабочую среду станка для закругления кромок, защищая как операторов, так и рабочие агрегаты от внешних помех;
в) Портальная рама обеспечивает простую и лаконичную прокладку кабелей, трубопроводов и трубок через колонны и поперечные балки;
d) Вариант: машины больших моделей от RH1500 до RH3000 имеют одинаковую конструкцию рамы BOX; Хотя RH1000 и RH800 имеют разную механическую раму;


2) Механическое основание станка для закругления кромок:

На фотографиях предыдущего сегмента показано на механической раме:
а) В виде квадратной коробчатой ​​рамы, изготовленной из листов высокопрочной стали, с технологией процесса: 1-я операция → гибка (листогибочный пресс) → Сварка → Термическая обработка для снятия напряжений;
б) Основание должно быть прочным и долговечным, способным выдерживать длительную непрерывную работу машины;
в) Обе стороны станины оснащены двумя комплектами мотор-редукторов с циклоидальным редуктором и редуктором для приведения во вращение роликов для закругления кромок и роликовых столов конвейеров;


3) Обе стороны горизонтально перемещающегося блока машины для обрезки и закругления кромок:

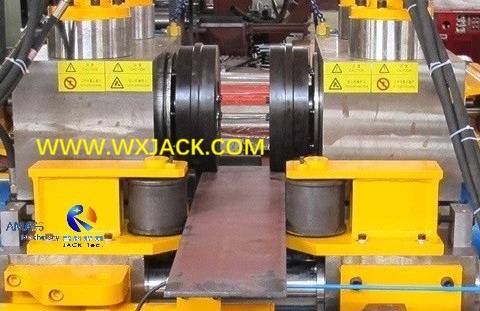

Симметричные узлы закругления кромок в сборе на станке Wuxi JACK: ( Рис.9 )
Рис.9 Станок для закругления кромок 12 IMG_6478
а) Регулировка по ширине заготовки: Два блока закругления кромок собраны симметрично и приводятся в движение двумя комплектами циклоидальных мотор-редукторов, размещаемых на стальных пластинах разной ширины (и фланцах двутавровой балки) в горизонтальном направлении;
б) Регулировка толщины заготовки: имеется 4 комплекта гидравлических масляных цилиндров вверх и вниз по вертикали, вмещающих стальные пластины разной толщины;
в) Это также основной рабочий блок машины;


4) Горизонтальный направляющий блок станка для закругления кромок:

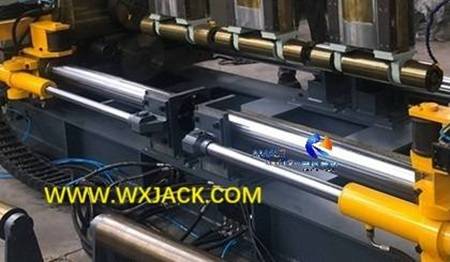

Вид с близкого расстояния на пару горизонтальных направляющих для блоков скругления кромок: ( Рис.10 )
Рис.10 Станок для закругления кромок 6 IMG_2435
а) Количество: Как и в устройствах для закругления кромок, внутри обеих сторон основной рамы машины установлено 2 комплекта направляющих элементов;
б) Состав: Каждый направляющий блок состоит из направляющего стержня и втулки, изготовленной из точно обработанной стальной пластины 45 #, покрытой хромом. Задачей этого устройства является управление вышеупомянутым движением влево и вправо 4 роликов для закругления кромок;


5) Прижимной механизм вниз на машине для закругления и снятия заусенцев с кромок стальных листов:

Действие нисходящего прижимного ролика на большую стальную пластину: ( Рис.11 )
Рис.11 Станок для закругления кромок 9 IMG_2476
а) Функция: Этот механизм предназначен для поддержания плоскостности поверхности стальной пластины большой ширины во время операции закругления кромки, избегая выпуклости в середине стальной пластины, возникающей из-за силы закругления кромки;
б) Состав: Этот механизм включает в себя три прижимных ролика с ходом вниз, которые могут перемещаться не только вверх и вниз, но и горизонтально вдоль своего вала, в зависимости от размеров заготовки;


6) Боковые отклоняющие ролики станка для обрезки и закругления кромок двутавровых балок и кромок стальных листов:

Крупный план боковых отбойных роликов машины модели Wuxi JACK RH3000: ( Рис.12 )
Рис.12 Станок для закругления кромок 10 IMG_3300
а) На прилагаемом изображении можно увидеть это устройство: с обеих сторон (по одному с каждой стороны) на входной стороне станка для закругления кромок имеются две «лежачие» ролики черного цвета (что означает, что ролики вращаются в горизонтальной плоскости, а не в вертикальной), что также показано на фотографии ниже;
б) На выходной стороне машины установлены еще две такие же ролики, которые невозможно увидеть непосредственно на прилагаемых фотографиях. Этот блок боковых направляющих роликов предназначен для обеспечения правильного позиционирования заготовок в рабочей зоне станка;


7) Установка станка для обрезки и закругления кромок стальных листов Wuxi JACK H Beam:

а) Что касается фундамента и основания этой крупногабаритной машины, то механическое основание представляет собой коробчатую сварную конструкцию, изготовленную из толстолистовой стали и листов, для которой ее жесткость и прочность тщательно рассчитываются и полностью подтверждаются с помощью FMEA (анализ влияния режима отказа) и процесса Плана управления;
б) Конструкция этой машины большого размера разумна и современна.

Wuxi JACK Другие машины для сварки, изготовления и правки стальных конструкций

В практическом применении станок для обрезки и закругления кромок стальных листов и фланцев двутавровой балки часто работает со следующими машинами и оборудованием, перечисленными ниже:

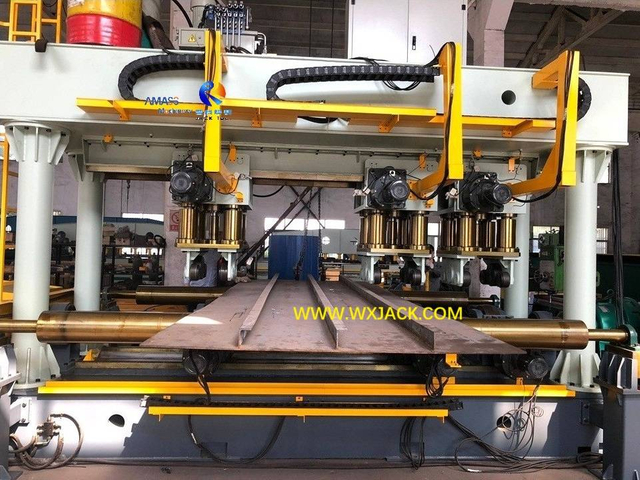

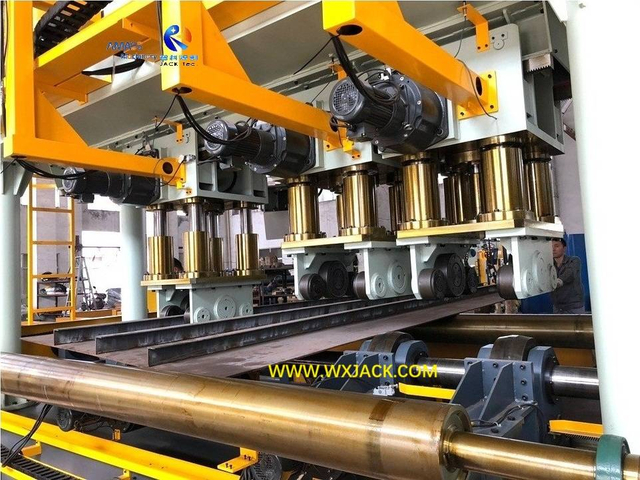

Машина для выпрямления блока пластин жесткости модели J20- J25 (ребристая пластина)

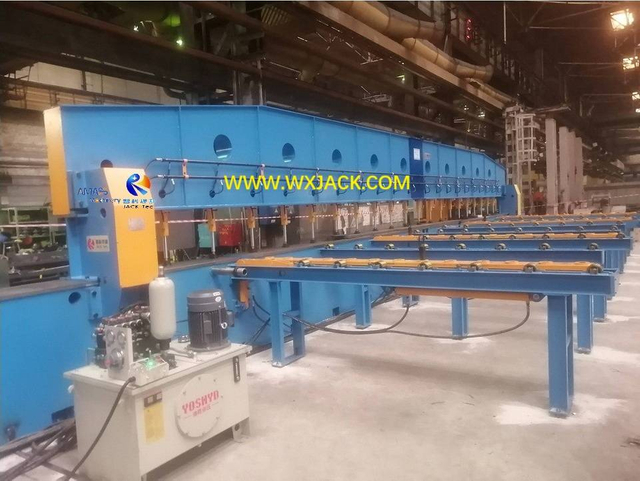

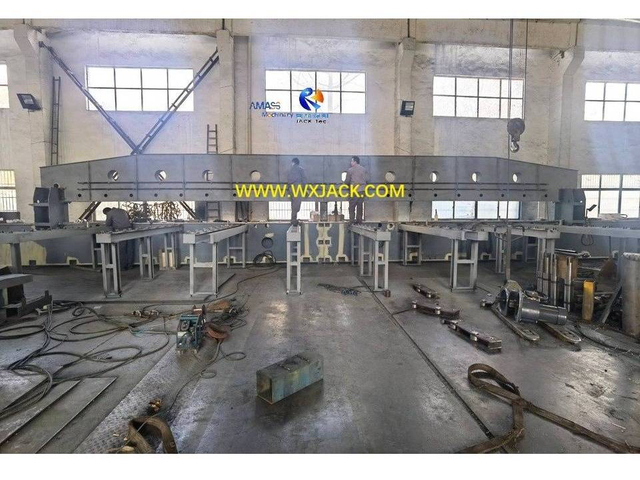

XBJ Models Станок для фрезерования кромок стальных листов (модели SXBJ16, SXBJ125)
Гидравлическая машина для правки двутавровой балки (YTJ60, YTJ80)

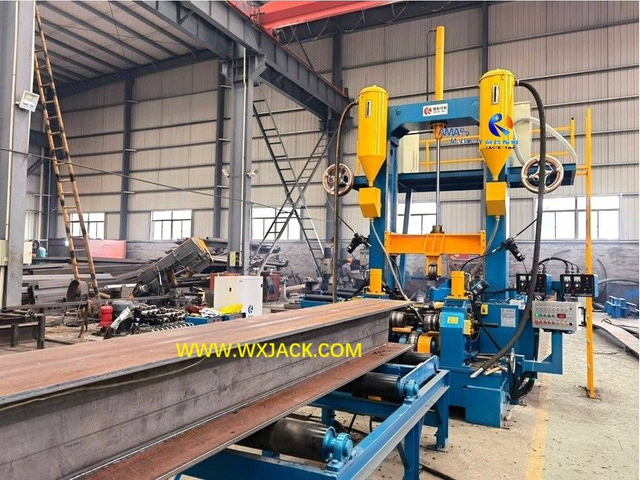

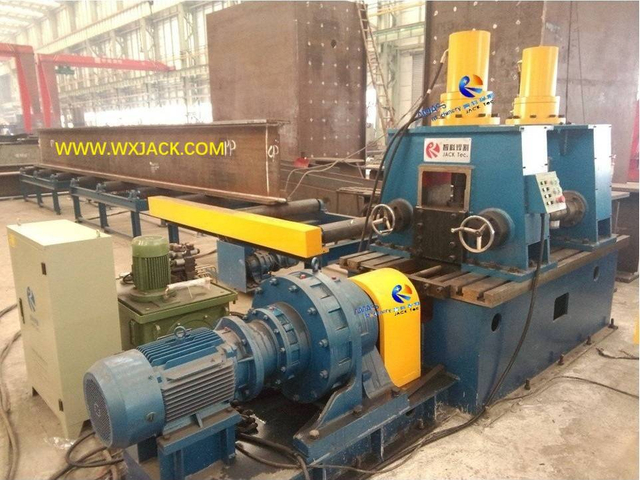

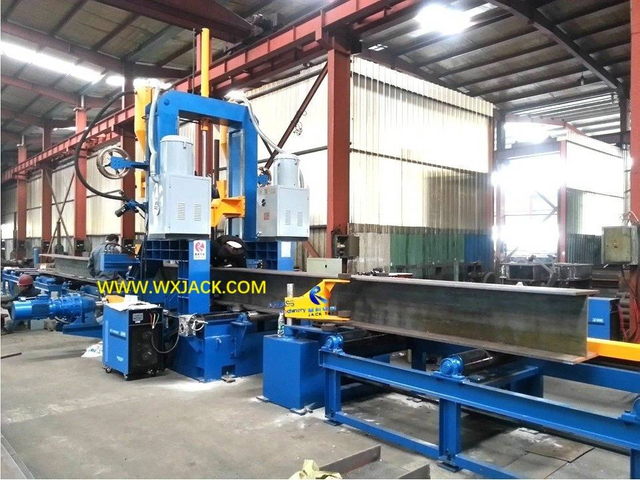

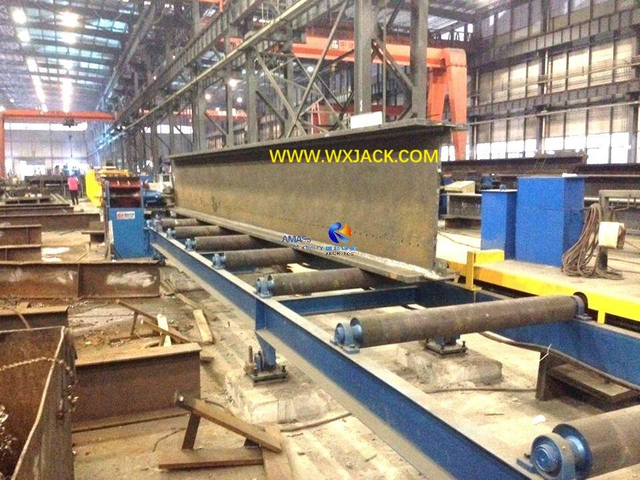

Машина для сварки Т-образных балок, Линия по производству Т-образных балок

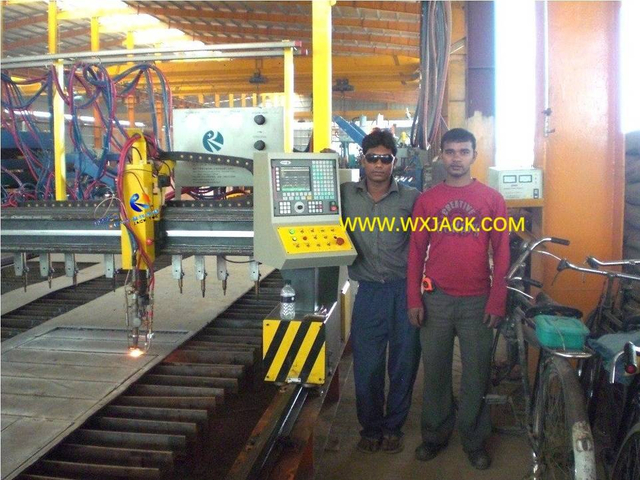

Станок плазменной резки с ЧПУ (модель CNC-CG4000)

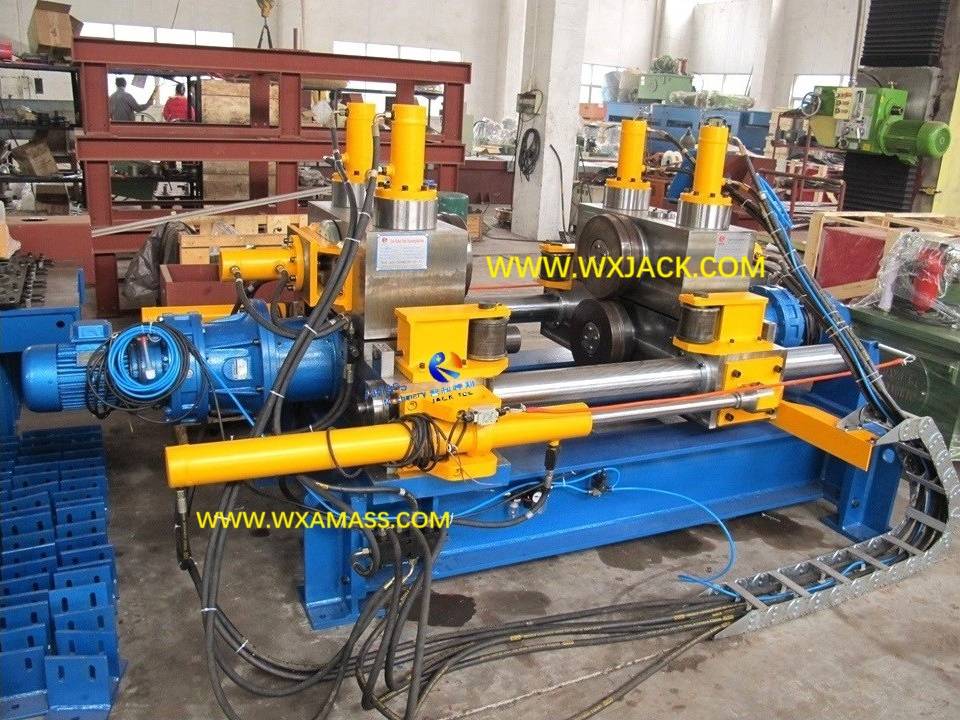

Эрдж округление и раздувающая машина
01

Станок для обрезки и закругления кромок
02

Станок для закругления кромок фланцев двутавровой балки
03

Другие серии продуктов, которыми мы владеем, помимо станка для закругления кромок двутавровых балок и кромок стальных пластин.

Автоматическая общепринятая стальная стальная сталь
Автоматическая общепринятая стальная стальная сталь
1. Что может сделать ASM63 для клиента?
2. Зачем вам нужна машина для выпрямления угла?
3. Хорошие моменты машины серии ASM:
4. Технический вид на ASM63:
5. Технические параметры ASM63:
0
0
Стальная колонна используйте фрезерную машину DX1520
Стальная колонна используйте фрезерную машину DX1520
A. Функция и применение DX1520: Применимые заготовки/ Какую службу может DX1520.
B. Таблица заготовки заготовки DX1520: задача заготовки заготовки таблица/ структура
C. Структура DX1520: направление стационарной ширины.
D. Технические параметры DX1520
0
0
Средняя большая стальная конструкция DX3030
Средняя большая стальная конструкция DX3030
1. Общее введение на DX3030:
2. Структура DX3030: корпус машины / горизонтальный кровать / вертикальное столбцом / конец фрезерная карета / работа
3. Технические параметры DX3030:

0
0
Фрезеровая машина с помощью стальной конструкции для стальной конструкции CNC-DX3030
Фрезеровая машина с помощью стальной конструкции для стальной конструкции CNC-DX3030
Рабочий сайт CNC-DX3030:
1. Использование ЧПУ-DX3030:
2. Технические характеристики:
3. Технические параметры CNC-DX3030:
0
0
Symmetric Beam ZHJ18 Модель 3 в 1 Вертикальном сварке
Symmetric Beam ZHJ18 Модель 3 в 1 Вертикальном сварке
A. Краткое описание продукта на модели ZHJ18:
B. Техническое сравнение в серии PHJ и ZHJ:
C. Контроль качества на PHJ и ZHJ Series 3 в машине:
D. Технические параметры ZHJ18:
0
0
Верхняя модель PHJ20 3 в 1 часа.
Верхняя модель PHJ20 3 в 1 часа.
A. Механический основной корпус PHJ20: верхняя гантри / механический базовый слой / сборочный блок / сварка
B. Сварная система:
C. Технические параметры PHJ20:
0
0
FXBJ-18 Symmetric Five Heads Heavy Duty Duty Большой края фрезеровая машина
FXBJ-18 Symmetric Five Heads Heavy Duty Duty Большой края фрезеровая машина
A. Использование FXBJ-18:
B. Технические характеристики FXBJ-18:
C. Технические параметры FXBJ-18:
0
0
Усовершенствованная функция управления HMI SXBJ-12
Усовершенствованная функция управления HMI SXBJ-12
A. Функция SXBJ-12:
B. Структура и основные единицы в SXBJ-12:
C. Система кормления стальной пластины в SXBJ-12:
D. Система электрического управления SXBJ-12:
E. Технические параметры SXBJ-12:


0
0
MP20 до MP50 листовой металлической стальной пластинчатой сварки сварки сварки
MP20 до MP50 листовой металлической стальной пластинчатой сварки сварки сварки
A. Использование и отличное значение MP20 до MP50: использование/ спецификация/ материал металлической стальной пластины/ сценария сварки/ сценарий применения/ выгода от производительности, переменной стоимости и безопасной работы
B. Основные функциональные единицы: общая макет / пламя Тройной режущий факел / система сварки пилы / медная прокладка и сварка / блок сварки факела
C. Технические параметры MP20 до MP50
0
0
Операция HMI MP23 Плоская сварка сварки сварки
Операция HMI MP23 Плоская сварка сварки сварки
A. Специальность и функция MP23: Эксплуатационный путь / функция
B. Структура, основные функциональные ячейки и принцип работы MP23: основные единицы/ принцип работы
C. Усовершенствованная техника и работа MP23: критическое ядро метод/ критические единицы/ двойной слой сварки/ зажим заготовки/ операция
D. Механические особенности MP23: основные корпус/ пластины зажимы во время сварки сварки/ входные и выходные конвейеры
E. Технические параметры MP23
0
0
HB-серия высококачественная автоматическая сварка
HB-серия высококачественная автоматическая сварка
1. Преимущество автоматической линии серии HB:
2. макет:
3. Технические параметры:
0
0
Полуавтоматическая сварная сварная сварная машина среднего размера.
Полуавтоматическая сварная сварная сварная машина среднего размера.
A. Применение HB1800:
B. Использование и преимущества HB1800:
C. Пункеты снимают в полуавтоматической линии:
D. Технические параметры HB1800:
0
0
6 и 7 оси CNC-CP6/7-2000 ~ 3000/л.
6 и 7 оси CNC-CP6/7-2000 ~ 3000/л.
A. Применимый заготовка и применение CNC-CP6/ 7-2000 ~ 3000/ л: размеры заготовки и модели/ прикладные отрасли/ функции
B. Технические характеристики CNC-CP6/7-2000-3000/л: ось 6-й V и 7-й Вт ось/поворот факела
C. Основные единицы CNC-CP6/7-2000-3000/L: механическая система/Система электрического управления
D. Операция на CNC-CP6/ 7-2000-3000/ L: операционная станция/ генерация программы резки/ инструменты поддержки заготовки
E. Технические параметры CNC-CP6/7-2000-3000/L
0
0
5 оси CNC-CP5-1400/л классического среднего размера
5 оси CNC-CP5-1400/л классического среднего размера
A. Обширное использование CNC-CP5-1400/ L: спецификации функции и заготовки/ широкое приложение
B. Отличное значение CNC-CP5-1400/L: прорыв на операцию резки трубы: перед после
C. Технический вид на CNC-CP5-1400/ L: 5 оси резки факела/ спецификации 5 оси/ операции
D. Основная конфигурация 5 оси CNC-CP5-1400/ L: Общая компоновка/ резка факела/ система резания теплового газа/ приспособление трубы
E. Превосходство техники управления в Wuxi Jack CNC-CP5-1400/L:
F. Технические параметры CNC-CP5-1400/L
0
0
Z30 Тяжелая тяжелая машина для сборочной машины IH
Z30 Тяжелая тяжелая машина для сборочной машины IH
A. Специальность Z30 Сверхмощная модель: Цель/ Макс. Размер/ функции заготовки
B. Приложение и основные спецификации Z30: задача/ технические характеристики Z30
C. Рабочий стиль и конфигурация Z30: 2 Основные функции/ форму сборки и режим сварки и стиль на высоте 3000 мм.
D. Технические особенности Z30: Принцип сборки заготовки/ состав сборочной сварки/ сварки сборок/ сварки
E. Три рабочих режима машины: ручной/ одно цикл/ автоматический цикл

0
0
Ручная сборка и автоматическая сварка
Ручная сборка и автоматическая сварка
A. Цель Z18: готовая заготовка / шаг процесса / в ручном H Beam Production
B. Структура и основные единицы: композиция машины/ механическое основное корпус/ основание для машины/ редуктором двигателя/ механическая система передачи
C. Механическая рама: верхняя гантри/ нажатие вниз
D. Сварка питания CO2: значимость/ два варианта питания сварки CO2/ питания Huayuan CO2
E. Технические параметры Z18
0
0
LHA4Z/LHA5Z/LHA55Z Центр управления IH BEAM GANTREAD SWIND
LHA4Z/LHA5Z/LHA55Z Центр управления IH BEAM GANTREAD SWIND
A. Функции применения моделей LHAZ Средняя операция: модель значения/ 3 модели моделей LHAZ Средняя операция/ LHA4Z Сравнение с LHA4C
B. Операция на средней работе Lhaz Series: Производительность / Работа / работа пилы на сварочном шве
C. Технический вид на модели LHAZ Средняя работа: режим сварки/ навыки оператора для работы над LHAZ/ интеграция аутсорсинговых единиц в LHAZ
D. Технические параметры LHA4Z/ LHA5Z/ LHA55Z Средняя операция
0
0
LHA GANTRY TYPE H BEAM BEAR SAMEND ARC СВОЙСТВА
LHA GANTRY TYPE H BEAM BEAR SAMEND ARC СВОЙСТВА
A. Применение и характеристика LHA: обширное использование/ в технологии процесса/ функция/ большой с использованием тома
B. Структура и неравенство в LHA: количество сварки факела/ центральное управление LHAZ по сравнению с боковым контролем LHAC
C. Диапазон подачи LHA: механическое основное тело/ перемещение паттерна Параллельная железнодорожная/ пищевая сварочная система/ Система электрического управления/ Система трубопроводов/ запасные части
D. Операция блокировки в боковой контроле LHAC: зачем нуждаться в блокировке
E. Технические параметры серии LHA
0
0
Высокий эффективность гидравлического привода YTJ-50 I
Высокий эффективность гидравлического привода YTJ-50 I
1. Применение гидравлического: ytj-50:
2. Основные единицы гидравлического: основной рамы и основной / передней боковой и задней боковой конвейер / выпрямляющей роликовой блок / гидравлической станции / нижней трансмиссионной блока / модуля двигателя / веб-зажима / платы управления и операционной станции
3. Техническая спецификация YTJ-50: операция
4. Технические параметры гидравлической YTJ-50:
0
0
Тяжелая толщина толщины YTJ-80 I
Тяжелая толщина толщины YTJ-80 I
1. Основной момент для тяжелой техники YTJ-80: персонализированная спецификация
2. Работа YTJ-80 и YTJ-60:
3. Технические параметры тяжелой работы YTJ-80:
0
0
CNC-CG6000 до CNC-CG10000
CNC-CG6000 до CNC-CG10000
A. Особенность масштабов и эксплуатации большой модели: процент обычных и крупных моделей/ объема и эксплуатационных характеристик крупных моделей
B. Использование и отличное значение крупных моделей: функция/ PUT в использовании/ двойной диск/ операция/ преимущества
C. Управление и приводные единицы из больших моделей: Система с ЧПУ и электрическим управлением/ Система сервопривода/ режущая факела.
D. Системы механической рамы и тепловой резки крупных моделей: дополнительные функции резки/ механические рамы/ кислородного топлива.
E. Технические параметры CNC-CG6000 для CNC-CG10000 Крупные модели
0
0
RT20 Гидравлический приводной балок стальной конструкции цепного вращающего оборудование
RT20 Гидравлический приводной балок стальной конструкции цепного вращающего оборудование
A. Использование и применение RT20:
B. Преимущества серии RT:
C. Технические параметры RT20:
D. Производительность и функция:
E. Операция:
F. Диапазон подачи на Wuxi Jack RT20:
0
0
Стационарная и подвижная коробка H Луч 90 °/ 180 ° Cart Cart
Стационарная и подвижная коробка H Луч 90 °/ 180 ° Cart Cart
A. Функция и применение 90 °/ 180 °: 90 °/ стационарные 180 °/ подвижные 180 °
B. Принцип работы 90 ° и 180 °: количество манипулятора/ рабочая зона 180 °/ режим работы 180 °
C. Композиция и работа 90 ° / 180 °: основные единицы / основные рабочие шаги
D. Сильные точки Wuxi Jack 90 ° / 180 °: кабели и масляные трубы / Гибкая работа / Угол угла.
E. используется на 90 °/ 180 °: установка/ форма применения/ форма работы
F. Технические параметры 90 °/ 180 °

0
0

Блоги о станке для закругления и снятия заусенцев с двутавровых фланцев и кромок стальных листов Wuxi JACK

Дом

Дом Товары О нас НИОКР Настройка Часто задаваемые вопросы Блог Свяжитесь с нами

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
support@WXJACK.com
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号： 苏ICP备13045244号-1
