Рабочее видео Wuxi JACK

Машина для изготовления двутавровых балок

Панель навигации на "Рабочее видео станка для изготовления двутавровых балок"

Резюме по использованию и классификации станков для изготовления двутавровых балок

1. Использование машины для изготовления двутавровых балок:

1) Сварка двутавровой балки (двутавровой балки) / тавровой балки малого и среднего размера является наиболее важными рабочими частями, используемыми в производстве стальных конструкций.Традиционно это сырье может быть произведено только на линии по производству двутавровых балок;
2) За последние 10 с лишним лет машины для изготовления двутавровых балок серий PHJ и ZHJ заменяют линию производства двутавровых балок в этой области одним комплектом такого оборудования для вертикальной сварки двутавровых балок;

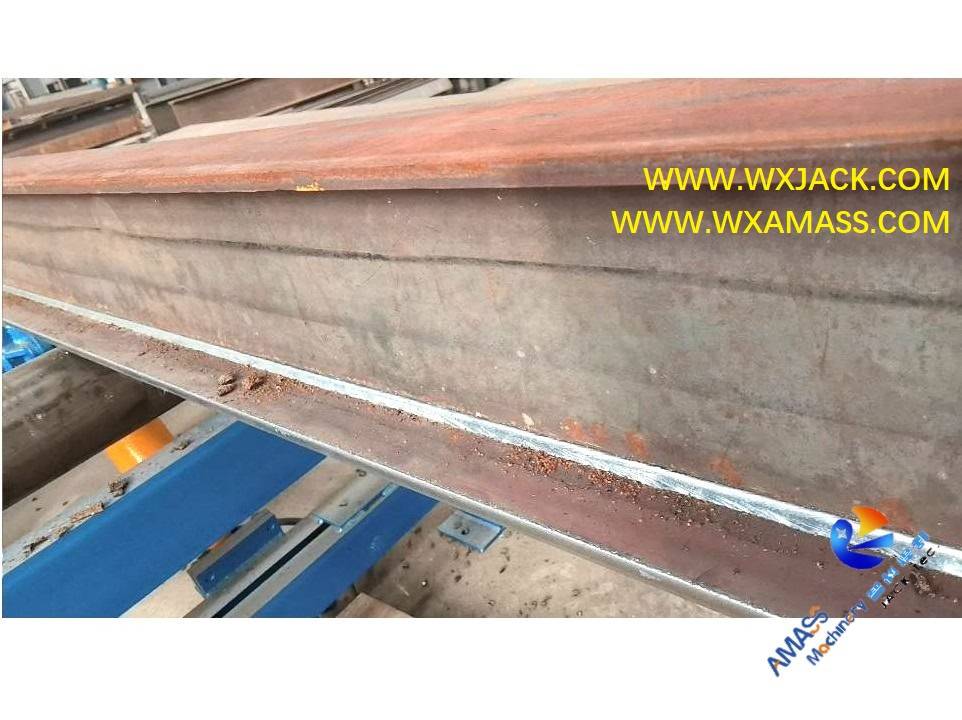

3) Пожалуйста, проверьте сварку тавровой и двутавровой балки, доставленной с машины для изготовления двутавровых балок Wuxi JACK, как показано ниже:

2-х двутавровая балка, сварка, правка, интегральная машина 109

3 Машина для сварки двутавровых балок «три в одном» 38
4) Чтобы лучше представить это многоцелевое оборудование с мощными возможностями, мы распределили обсуждение этого оборудования для вертикальной сварки двутавровых балок на 4 страницы продукта, включая Машина для изготовления двутавровых балок, и еще три страницы с теми же названиями продукта в практическом использовании: Интегральная машина для сварки двутавровых балок, а также Машина для сварки двутавровых балок «три в одном», а также Сварочный аппарат двутавровой балки со встроенной функцией;
5) Если у вас есть интерес, пожалуйста, посетите вышеуказанные 4 страницы продукта.Это, безусловно, даст вам ценную информацию о передовой автоматической машине для производства двутавровых балок --- Машина для изготовления двутавровых балок;
6) Чтобы узнать о преимуществах станка для изготовления двутавровых балок Wuxi JACK, посетите страницу обсуждения 'Краткое описание станка для изготовления двутавровых балок Wuxi JACK'.



2. Классификация станков для изготовления двутавровых балок:

1) Машина для изготовления двутавровых балок состоит из двух основных групп: серии PHJ и серии ZHJ, а также подветви для легких условий эксплуатации серии ZHJ.Различие между двумя типами вертикальных сварочных аппаратов для двутавровых балок можно проиллюстрировать на следующем рисунке:

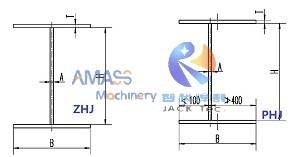

Рис. 3 в одной машине для изготовления двутавровых балок


2) Как видно из приведенного выше эскиза, если все ваши заготовки имеют симметричное поперечное сечение, станок для изготовления двутавровых балок серии ZHJ является лучшим выбором;Если часть ваших заготовок имеет асимметричное поперечное сечение, вам больше подойдет станок для изготовления двутавровых балок серии PHJ.

Тема этой страницы о машине для изготовления двутавровых балок

1. Мы даем 6 видеороликов на каждой из вышеупомянутых 4 страниц продукта для машины для изготовления двутавровых балок.Чтобы помочь клиентам получить более глубокое впечатление об этом коробочном продукте Wuxi JACK, мы создаем тематические кластерные страницы «Рабочее видео»;


2. Помимо видеороликов, представленных ниже на этой странице, вы также можете посмотреть другие видеоролики об этом вертикальном сварочном аппарате для двутавровых балок на следующих страницах:



3. Мы разделяем видео о машине для изготовления двутавровых балок на этой странице на 4 части:

1) Станок для изготовления двутавровых балок серии PHJ, работающий на территории заказчика;
2) Машина для изготовления двутавровых балок серии ZHJ работает на территории заказчика;
3) Ввод в эксплуатацию станка для изготовления двутавровых балок на предприятии Wuxi JACK в процессе его заказа до доставки;
4) Три рабочих этапа станка для изготовления двутавровых балок

Рабочее видео станка для изготовления двутавровых балок серии PHJ

1) Это видео продолжительностью 2 минуты и 2 секунды фиксирует рабочее состояние комплекта станка для изготовления двутавровых балок Wuxi JACK PHJ15 на объекте заказчика.Самая большая двутавровая балка, которую можно изготовить на этом вертикальном сварочном аппарате для двутавровой балки, имеет высоту 1500 мм (перемычка), ширину 800 мм (фланец) и толщину 40 мм;
2) Первые 1 минута и 40 секунд дают тщательное соблюдение правил дуговой сварки под флюсом в процессе производства двутавровой балки произошло на машине для изготовления двутавровой балки;
3) Оставшиеся 20 секунд дают общий вид на выходе куска сварки двутавровой балки от машины для изготовления двутавровых балок и рабочей зоны этого вертикального сварочного аппарата для двутавровых балок.

1) Продолжительность этого видео 1 минута 40 секунд. Снято на объекте заказчика в России., на станке для изготовления двутавровых балок Wuxi JACK PHJ15;
2) В видео вы можете проверить дуговая сварка под флюсом в реализации, 2 блока питания Lincoln SAW, и это пульты управления, а также панель управления машины для изготовления двутавровых балок, цифровой дисплей на панели управления отображение скорости сварки в реальном времени (В тот момент она составляла 720 мм/мин.) вертикального сварочного аппарата с двутавровыми балками, готовый сварочный шов под флюсом на выходе двутавровой балки, продвижении двутавровой балки на конвейерах и главной раме машины для изготовления двутавровой балки, а также о том, как несколько операторов работали над этим вертикальным сварочным аппаратом двутавровой балки.

Рабочее видео станка для изготовления двутавровых балок серии ZHJ

1) Это видео продолжительностью 1 минута 42 секунды для машины для изготовления двутавровых балок Wuxi JACK ZHJ8018 всегда меняет сюжеты съемки.Так, вы не почувствуете утомления при просмотре видео;
2) Видео снято на сайте китайского заказчика.В видео вы можете найти 1 шт. Т-образный луч изготавливался из вертикального сварочного аппарата с двутавровой балкой.Вы также можете найти интегральная компоновка двух пультов управления и пульта управления с правой стороны станка для изготовления двутавровых балок. 600 мм/мин.скорость пилы в то время;
3) 2 комплекта блока питания SAW китайского бренда синего цвета проложенный на земле цеха вертикального сварщика двутавровой балки, сварочный ток и напряжение под флюсом в режиме реального времени отображается на нем и плата управления белого цвета поставить рядом с машиной для изготовления двутавровых балок.А оператор всасывал сварочный флюс при сварке под флюсом.

1) Это видео о машине для изготовления двутавровых балок Wuxi JACK ZHJ8018 было снято на объекте заказчика. Кусок Т-образной балки высотой более 1 м строился из вертикального сварочного аппарата для двутавровых балок;
2) T Beam — это первый шаг в создании H Beam;
3) На выходе основной рамы машины для изготовления двутавровых балок вы можете наблюдать выпрямляющая ячейка а также его маховик регулировки диапазона, мигает цифровая игра на панели управления, а также сварочная горелка в работе, на станке для изготовления двутавровых балок.

Рабочее видео о вводе в эксплуатацию станка для изготовления двутавровых балок

1) Это видео было снято на предприятии Wuxi JACK на станке для изготовления двутавровых балок ZHJ5010.Эта машина должна была быть экспортируется в Россию;
2) Этот вертикальный сварочный аппарат с двутавровой балкой имеет 2 режима сварки: большой ток под флюсом для более толстых листов и малый ток CO2 сварка в среде защитного газа для тонких листов;
3) В видео показана проверка дуговой сварки под флюсом в двухрежимном станке для изготовления двутавровых балок.

1) Это видео было снято на том же станке для изготовления двутавровых балок Wuxi JACK ZHJ5010 , что и в предыдущем видео, также на этапе проверки;
2) Как мы уже упоминали, этот набор вертикальных двутавровых сварочных аппаратов имеет 2 режима сварки .Это видео было снято о CO 2 сварке в среде защитного газа на машине для изготовления двутавровых балок.Именно по этой причине вы наблюдаете так много дыма и света, образующихся в процессе, и люди, работающие вокруг, должны надевать лицевые маски для личной защиты.

1) Это короткое 9-секундное видео было снято во время процесс сборки для изготовления Машина для изготовления двутавровых балок серии ZHJ в Wuxi JACK, на сборочном блоке вертикального сварочного аппарата для двутавровых балок;
2) На видео симметрично движущиеся элементы - направляющие втулки сборочного узла, которые приводятся в действие гидравлическими масляными цилиндрами. Выравнивающие ролики будут установлены на эти направляющие втулки, выполняя этап сборки. на станке для изготовления двутавровых балок.

1) Вслед за предыдущим видео, это видео было снято на более позднем этапе сборки производства на станке для изготовления двутавровых балок серии ZHJ в Wuxi JACK;
2) Вы можете узнать из видео, что Было собрано 6 пар симметрично расположенных эксцентриковых центрирующих роликов., на направляющие втулки, показанные в предыдущем видео;
3) И проверка его производительности проводилась на вертикальном сварочном аппарате для двутавровых балок с помощью собираемой тавровой балки в центральной рабочей зоне машины для изготовления двутавровых балок ZHJ.

Рабочее видео о трех рабочих этапах станка для изготовления двутавровых балок

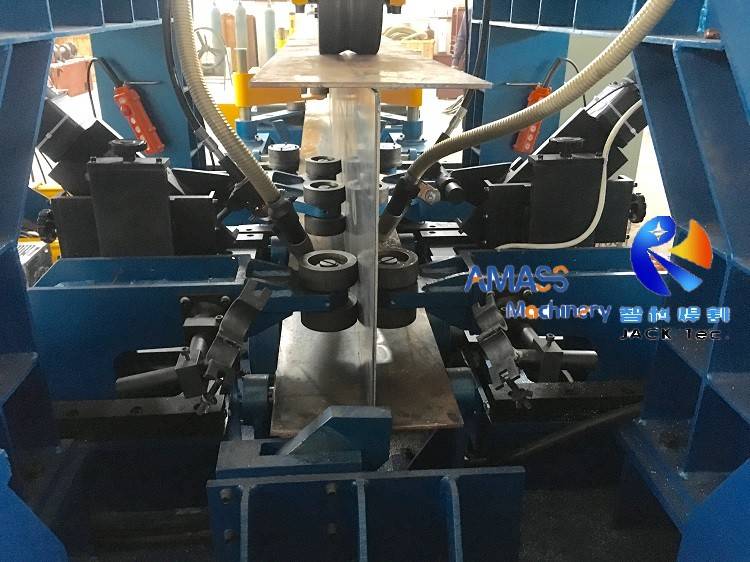

1) Это служебное видео посвящено центральная рабочая зона машины для изготовления двутавровых балок модели Wuxi JACK PHJ;
2) Из видео вы можете проверить 2 комплекта левого и правого сварочного комплекса в установке для вертикальной двутавровой сварки, включая сварочную горелку и механизмы управления ее положением, подачу сварочного флюса и рециркуляционную трубу, механизм подачи проволоки;
3) А также выравнивающие ролики для зажима Т-образной балки и нисходящий ролик для прессования Т-образной балки прочно во время работы машины для изготовления двутавровых балок.

1) Это короткое видео, снятое в мастерской клиента, дает новая перспектива по производству двутавровых балок на станках для изготовления двутавровых балок Wuxi JACK PHJ и ZHJ;
2) Вы можете узнать из видео, что во время изготовления двутавровой балки в этом вертикальном сварочном аппарате двутавровой балки, все рабочие этапы выполняются одновременно: Изготовление заготовки (Сборка, сварка, правка), а также отправка заготовки вперед;
3) Это объясняет, почему машина для изготовления двутавровых балок является своего рода высокоэффективной автоматической машиной для производства двутавровых балок.

1) Это видео было снято в сторона выпрямления, или же выход центральной рабочей зоны станков для изготовления двутавровых балок Wuxi JACK PHJ и ZHJ.Таким образом, это не отражает дуговую сварку под флюсом вертикального сварочного аппарата с двутавровой балкой, а сборку, особенно функцию выпрямления;
2) Вы можете получить четкое представление о функция выпрямления машины для изготовления двутавровых балок из видео: 2 сплошных правильных ролика вверху и 1 сплошной правильный ролик внизу, образующих полость для правки двутавровой балки Т-образной балки, когда она проходит через полость в вертикальном положении сварщик двутавровых балок;
3) Используя принцип работы масляного цилиндра, ход вниз, Машина для изготовления двутавровых балок Wuxi JACK обладает в два раза большей производительностью по сравнению с аналогичными моделями на рынке..

1) Это видео было снято в выходной конвейер машины для изготовления двутавровых балок Wuxi JACK PHJ и ZHJ на заводе заказчика;
2) Вы можете найти кусок готовая двутавровая балка, готовый шов дуговой сварки под флюсом на двутавровой балке, поставленный этим вертикальным сварочным аппаратом для двутавровых балок.

1) СО2 GMAW не является основным режимом сварки в машинах для изготовления двутавровых балок Wuxi JACK PHJ и ZHJ.В качестве дополнения к дуговой сварке под флюсом CO2 GMAW в этом вертикальном сварочном аппарате с двутавровой балкой обычно применяется для сварка тонких заготовок толщиной от 5 до 10 мм;
2) По этой причине СО2 GMAW обычно выбирается в легкая машина для изготовления двутавровых балок.

1) Это видео демонстрирует сборка и сварка под флюсом на станке для изготовления двутавровых балок Wuxi JACK PHJ и ZHJ;
2) Фотограф должен стоять со стороны выпрямления вертикального сварочного аппарата для двутавровых балок.Таким образом, вы можете идентифицировать гидравлические манипуляторы синего цвета, установленные на входном конвейере машины для изготовления двутавровых балок, для выполнения первого этапа сборки двутавровой балки;
3) Ролики выравнивания стенки и полки на разной высоте гарантируют точную подгонку стенки и полки., за правильное выполнение дуговой сварки под флюсом на машине для изготовления двутавровых балок.
