Определение и применение трехосевого сварочного позиционера

Что такое трехосевой сварочный позиционер и применимые к нему детали?



1. Трехосевой сварочный позиционер является обновленной версией двухосевого сварочного позиционера.Которые, на основе вращения на 0°~360° и наклона на 0°~120° своего сварочного поворотного стола, также добавляют дополнительное движение в вертикальном направлении;

2. Обычная форма трехосного сварочного позиционера :

1) Трехосевой сварочный позиционер в основном представляет собой сварочный позиционер L-типа или, точнее, подъемный сварочный позиционер L-типа, как показано на фотографии ниже.Потому что на странице продукта « Двухосевой сварочный позиционер » мы представляем тип сварочного позиционера L-типа, который имеет сварочный поворотный стол на одной высоте;



Wuxi JACK LBS10 Грузоподъемность 1 тонна Тип L Подъемный сварочный позиционер

Рис. 1 Сварочный позиционер L-типа IMG_1832




2) Другим меньшинством трехосевого сварочного позиционера является разновидность обычного сварочного позиционера с одним сварочным поворотным столом, как показано на фотографии ниже.Который имеет свой сварочный поворотный стол, который можно регулировать по высоте в нескольких классах;

Wuxi JACK Высота ручного болта, регулирующего трехосевой сварочный манипулятор

Рис. 2 Сварочный позиционер- 100_6999



3. Детали фитинга, подлежащие сварке на трехосном подъемном сварочном позиционере L-типа :

1) Рабочие части применимы для сварочного поворотного стола с тремя степенями свободы :

а) Относительно большой размер : Более 1,5 м в длину и или в ширину;
б) От легкого до среднего веса : наиболее подходящий для сварки поворотный стол L-образного подъемного сварочного позиционера от 1 до 5 тонн, большинство 1~3 тонны;
в) и многократное распределение точек сварки в одном изделии;
2) Когда вес рабочих частей становится слишком большим, например, более 5 тонн, вам может потребоваться выбрать комплект позиционера для сварки головы и хвоста.

Мощные возможности и рабочие характеристики трехосного подъемного сварочного позиционера L-типа

1. Преимущества трехосного подъемного сварочного позиционера типа L:

1) Более широкий диапазон подходящих заготовок : с добавлением этой третьей степени свободы к сварочному поворотному столу применимые размеры и конструкции сварочного позиционера значительно увеличены и становятся более гибкими, особенно с большими размерами и несколькими точками сварки на элементах сложной конструкции. ;
2) Безопасное и экономичное обращение с материалами : кроме того, когда сварочный поворотный стол опущен в нижнее положение, перемещение и фиксация рабочих частей на подъемном сварочном позиционере L-типа становится безопасным, удобным и удобным.Это очень важная черта в тяжелом машиностроении с такими инструментами, как сварочный позиционер.


2. Режим работы трехосного сварочного позиционера L-типа подъемного типа:

1) Подъемный сварочный позиционер L-типа похож на человека необычайной силы с сильной рукой: часть L- образной руки работает как манипулятор сварочного позиционера, на переднем конце которого установлен сварочный поворотный стол;

2) Эскиз конструкции типичного трехосевого подъемного сварочного позиционера L-типа приведен ниже:

Рис. 3 Сварочный позиционер L-типа
3) В зависимости от размера рабочих частей, L-образный рычаг перемещается вверх и вниз с определенным вертикальным ходом во время работы подъемного сварочного позиционера L-типа. И в этом Wuxi JACK отличается способом гидравлического привода для подъема сварочного поворотного стола , который мы подробно представим в следующем сегменте «Сильная сторона трехосного подъемного сварочного позиционера Wuxi JACK L-типа»;
4) В любой вертикальной точке L-образного рычага установленный на нем сварочный поворотный стол может вращаться и вращаться по желанию, так что рабочие части могут модулировать его ориентацию все время на сварочном позиционере.

Wuxi JACK Трехосевой подъемный сварочный позиционер типа L и другие типы

Сильная сторона вращающегося сварочного позиционера Wuxi JACK

1. Конкурентные преимущества вращающегося сварочного позиционера Wuxi JACK отражены во всех аспектах, включая производительность, качество, стоимость производства, эксплуатацию и т. д. Мы распространяем эту тему на этой странице «Трехосевой сварочный позиционер» и на связанных страницах. в той же группе продуктов сварочного поворотного стола: Двухосевой сварочный позиционер , Одноосный сварочный позиционер Сварочный позиционер с , сервоприводом Сварочный позиционер , с головкой и хвостом , Специально изготовленный сварочный позиционер ;
2. Здесь мы расскажем о том, как реализуется подъемный сварочный позиционер L-типа производства Wuxi JACK. его функция L-образного рычага и подъема сварочного поворотного стола, что имеет решающее значение для этого типа трехосевого сварочного позиционера.

Гидравлический привод подъема L-образного рычага и сварочного поворотного стола в подъемном сварочном позиционере L-типа:



Почему функция подъема гидравлического привода так важна для безопасной работы подъемного сварочного позиционера L-типа?




1. Это эксклюзивная конфигурация подъемного сварочного позиционера L-типа производства Wuxi JACK по сравнению с другими производителями на рынке, которая гарантирует 100% безопасную работу сварочного позиционера подъемного типа.;



2. Каков риск подъема L-образной рукоятки с обычным моторным приводом и сварочного поворотного стола в сварочном позиционере подъемного типа?

1) Обычная практика в производстве сварочного оборудования для подъемного сварочного позиционера L-типа заключается в том, что движение вверх и вниз его L-образного рычага, сварочного поворотного стола и заготовки приводится в движение с помощью мотор-редуктора и передается с помощью ходового винта;
2) Недостатком такой конфигурации является то, что со временем использования вращающегося сварочного позиционера ходовой винт постепенно стареет и изнашивается, и, следовательно, существует скрытый риск того, что ходовой винт станет хрупким и сломанным;
3) Соответствующим скрытым риском для безопасности является внезапное падение L-образного рычага, сварочного поворотного стола и рабочих частей в подъемном сварочном позиционере L-типа;



3. В чем усовершенствование подъемного L-образного рычага и сварочного поворотного стола в подъемном сварочном позиционере Wuxi JACK L типа?

1) Для сравнения, родственная конструкция подъемного сварочного позиционера типа Wuxi JACK L состоит в том, что подъемное движение L-образного рычага и сварочного поворотного стола приводится в действие и передается с помощью гидравлических масляных цилиндров, которые имеют гораздо большую силу для привода большого тоннажа сварочного позиционера. заготовка.Пожалуйста, проверьте изображение выше в желтой рамке;
2) Кроме того, вместе со взрывозащищенным клапаном, встроенным в гидравлическую систему, работа всей подъемной системы в подъемном сварочном позиционере типа Wuxi JACK L полностью надежна, что никогда не приведет к проблемам с безопасностью.Это основной фактор ежедневной работы подъемного сварочного позиционера L-типа;


4. Для получения более подробной информации, пожалуйста, ознакомьтесь с введением продукта LBS10 L типа Подъемный сварочный позиционер..

Рабочее видео трехосного подъемного сварочного позиционера Wuxi JACK типа L и других типов сварочных позиционеров

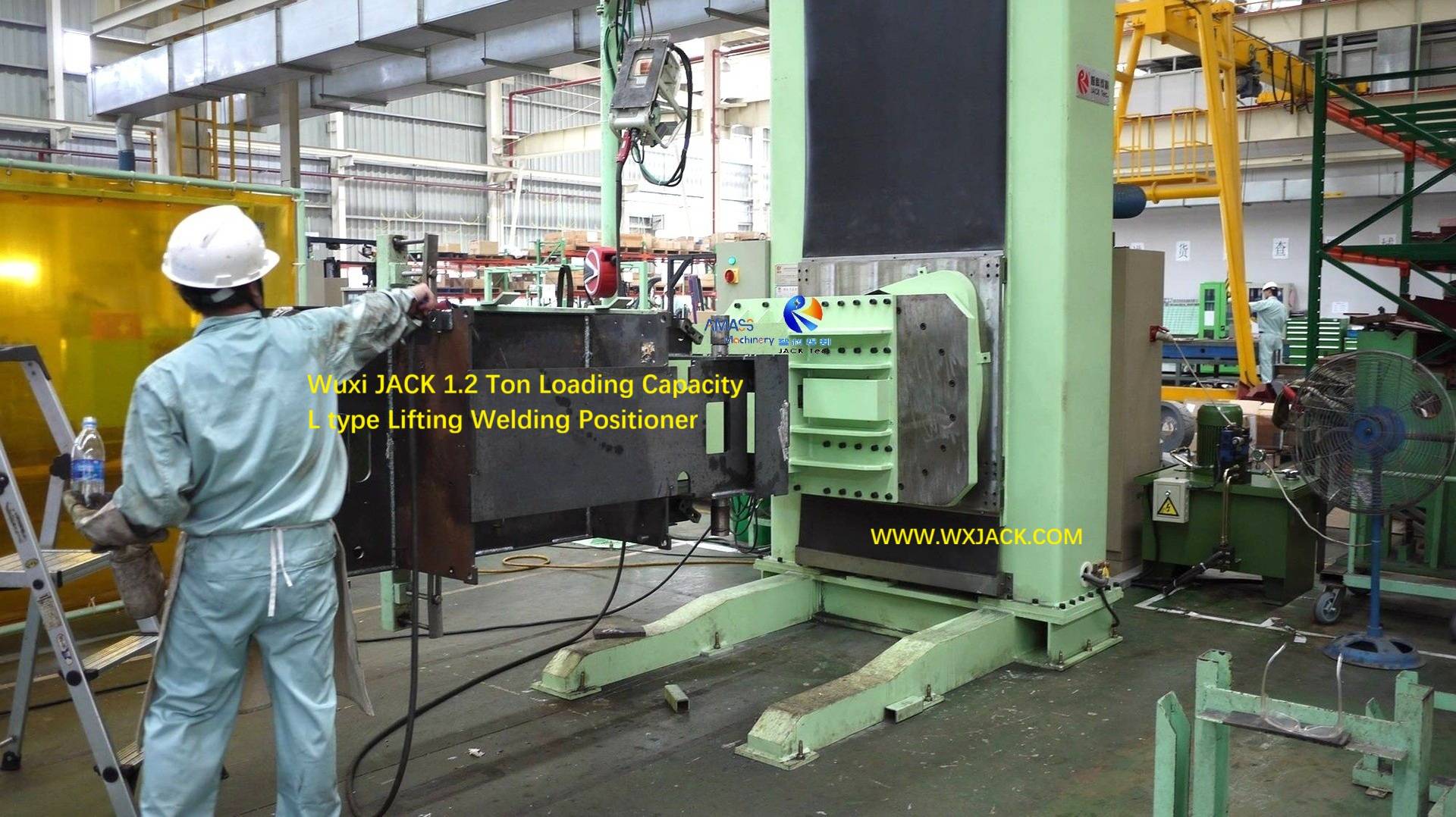

Рабочее состояние подъемного сварочного позиционера типа Wuxi JACK L на объекте заказчика

Пробный запуск Wuxi JACK PR24 для труб вращающегося сварочного позиционера

Пробный запуск двухосевого сварочного позиционера на предприятии Wuxi JACK

Подраздел по типам трехосных сварочных позиционеров

Как мы упоминали в начале этой страницы, вращающийся сварочный позиционер с тремя степенями свободы можно разделить на две подгруппы:
1. Подъемный сварочный позиционер L-типа серии LBS с подъемной L-образной рукоятью и сварочным поворотным столом --- Этот занимает большую часть трех рабочих осей сварочного позиционера;
2. Обычный стандартный сварочный позиционер с ручной регулировкой высоты сварочного поворотного стола --- Это лишь небольшое применение трехосного сварочного позиционера.

Давайте рассмотрим два вышеупомянутых типа сварочных позиционеров с тремя степенями свободы один за другим.

Панель навигации в "Подразделе по типам трехосных сварочных позиционеров"

1. Подъемный сварочный позиционер LBS серии L:

Подробнее >>

1. Структура подъемного сварочного позиционера L-типа с подъемным сварочно-поворотным столом:

Как видно из правого эскиза конструкции LBS25 (грузоподъемность сварочного поворотного стола 2,5 тонны), набор типичного подъемного сварочного позиционера L-типа в основном состоит из:
1) Горизонтально установленного L -образного рычага, который устанавливается на стоячая прямоугольная колонна;

2) Прямоугольная вертикальная стойка в подъемном сварочном позиционере L-типа :

a) Который устанавливается с помощью 2 частей «длинных ножек», прочно закрепленных на полу мастерской, сохраняя баланс всего комплекта подъемного сварочного позиционера L-типа;
б) Г-образное плечо и колонна перпендикулярны друг другу, образуя форму буквы «Г», которая наглядно показана на рисунке.Отсюда и произошло название «Подъемный сварочный позиционер L-типа»;
c) Горизонтальный сварочный поворотный стол, который устанавливается на передний конец L-образного рычага;
3) 2 длинных и прочных опорных стойки, «длинные ножки», которые выдерживают общий вес подъемного сварочного позиционера L-типа и его заготовки;
4) Система гидравлического масляного цилиндра для движения вверх и вниз L-образного рычага и сварочного поворотного стола;
5) Двигатели переменного тока для вертикального и горизонтального вращения L-образного рычага и сварочного поворотного стола во время сварки подъемного сварочного позиционера L-типа;
6) 4 части сверхмощных точных линейных направляющих для управления вертикальным движением L-образного рычага и сварочного поворотного стола;
Рабочий момент этого подъемного сварочного позиционера LBS модели L, пожалуйста, смотрите на фото справа.



2. Классификация подъемного сварочного позиционера типа L с подъемным сварочно-поворотным столом:

1) Это основано на ожидаемом размере и весе рабочих частей, которые будут обрабатываться на подъемном сварочном позиционере LBS серии L ;
2) Рекомендуемые модели: от LBS10 до LBS50, или от 1 до 5 тонн загрузки тоннажа сварки поворотный стол, и большинство в диапазоне от 1 тонны до 3 тонн;
3) Например, LBS10 , LBS12 , LBS20 и LBS30 L подъемный сварочный позиционер.



3. Технические параметры подъемного сварочного позиционера типа L с подъемным сварочно-поворотным столом:

В приведенной ниже таблице параметров представлены наиболее часто выбираемые модели подъемных сварочных позиционеров LBS10–LBS30 L:

Модели сварочного L-типа
позиционера
LBS10/12/20/30
Максимум.Грузоподъемность
поворотного сварочного стола
1/1,2/2/3 тонны
Ход вверх и вниз L-образного рычага
и поворотного сварочного стола
800/ 900/ 1200/ 1500 мм
Размер вращающегося сварочного стола (460 x 600) / (500 x 700) /
(800 x 900) / (1200 x 1200) мм
L скорость вертикального вращения руки 2 / 2/ 2/ 1,3 об/мин
сварочного поворотного стола
Скорость вращения
0,2 ~ 2 об/мин
Мощность гидравлического двигателя для
подъема L-образного рычага
1,1/1,5/2,2/3
вращения поворотного стола для сварки
Мощность двигателя
0,75/1/2/3

2. Обычный стандартный сварочный позиционер с ручной регулировкой высоты сварочного поворотного стола:

Подробнее >>

1. Специальность сварочного позиционера с ручной регулировкой высоты сварочного поворотного стола:

Как вы можете видеть на фотографиях слева, это выглядит как обычный сварочный позиционер с «длинной шеей»:

1) Сварочный поворотный стол установлен на вертикальном корпусе сварочного позиционера на съемных болтах.Существует три класса установки этих болтов, интервал 300 мм между каждыми двумя соседними классами: Другими словами, общий вертикальный регулируемый диапазон сварочного поворотного стола в этом сварочном позиционере составляет 900 мм;
2) Судя по этим описаниям, можно сделать вывод, что такой тип сварочного позиционера имеет такой же способ регулировки, как и сварочный вращатель серии HLK .Разница заключается только в направлении и конкретных характеристиках двух продуктов;
3) Для получения подробной информации, пожалуйста, проверьте продукт Одиночный сварочный поворотный стол Ручной вертикальный подъемный сварочный позиционер.



2. Применимое применение сварочного позиционера с ручной регулировкой высоты сварочного поворотного стола:

1) Это нишевый продукт в подгруппе трехосевых сварочных позиционеров, не говоря уже о всей линейке продуктов.Из-за особенностей конструкции на таком поворотном сварочном позиционере можно сваривать только легкие и средние рабочие детали;
2) Кроме того, поскольку его способ регулировки высоты поворотного стола для сварки требует относительно много времени, обычно этот тип вращающегося сварочного позиционера применим для сварки рабочих деталей с ограниченным изменением размера и относительно большим объемом в каждом классе.

3. Технические параметры сварочного позиционера с ручной регулировкой высоты сварочного поворотного стола:

3- Сварочный позиционер

Применение и сопутствующее оборудование трехосного подъемного сварочного позиционера типа L

1. Подъемный сварочный манипулятор типа L в основном используется в автомобилестроении: автомобильная промышленность, строительное машиностроение, инженерное машиностроение являются областями его применения;
2. Часто совместное оборудование с подъемным сварочным позиционером типа L представляет собой другое сварочное оборудование: сварочный манипулятор , , сварочный вращатель , , сварочный центр SAW , специальный сварочный аппарат и т. д.;
3. Одним из незаменимых узлов, применяемых на подъемном сварочном позиционере типа L, является сварочное приспособление различных типов для фиксации рабочих частей на сварочном поворотном столе;
4. Вторым важным дополнительным блоком является оборудование для переворачивания металлоконструкций , предназначенное для обработки больших и тяжелых заготовок, обрабатываемых на подъемном сварочном позиционере L-типа.
