Рабочее видео кромкофрезерного станка Wuxi JACK

Краткое введение в кромкофрезерный станок

1. Использование и заготовка кромкофрезерного станка:

1) Кромкофрезерный станок, другое название — станок для снятия фаски или концевой фрезерный станок, представляет собой своего рода универсальное обрабатывающее оборудование, специально предназначенное для листового металла, особенно листов из углеродистой стали;

2) Классические 6 видов фасок, доступных при обработке на концевом фрезерном станке, можно перечислить ниже. (Рисунок 1)

Рис.1 Кромкофрезерный станок




3) Комплект кромкофрезерного станка Wuxi JACK для обработки кромок листового металла предназначен для снятия фасок на стальной пластине: (Рис.2)

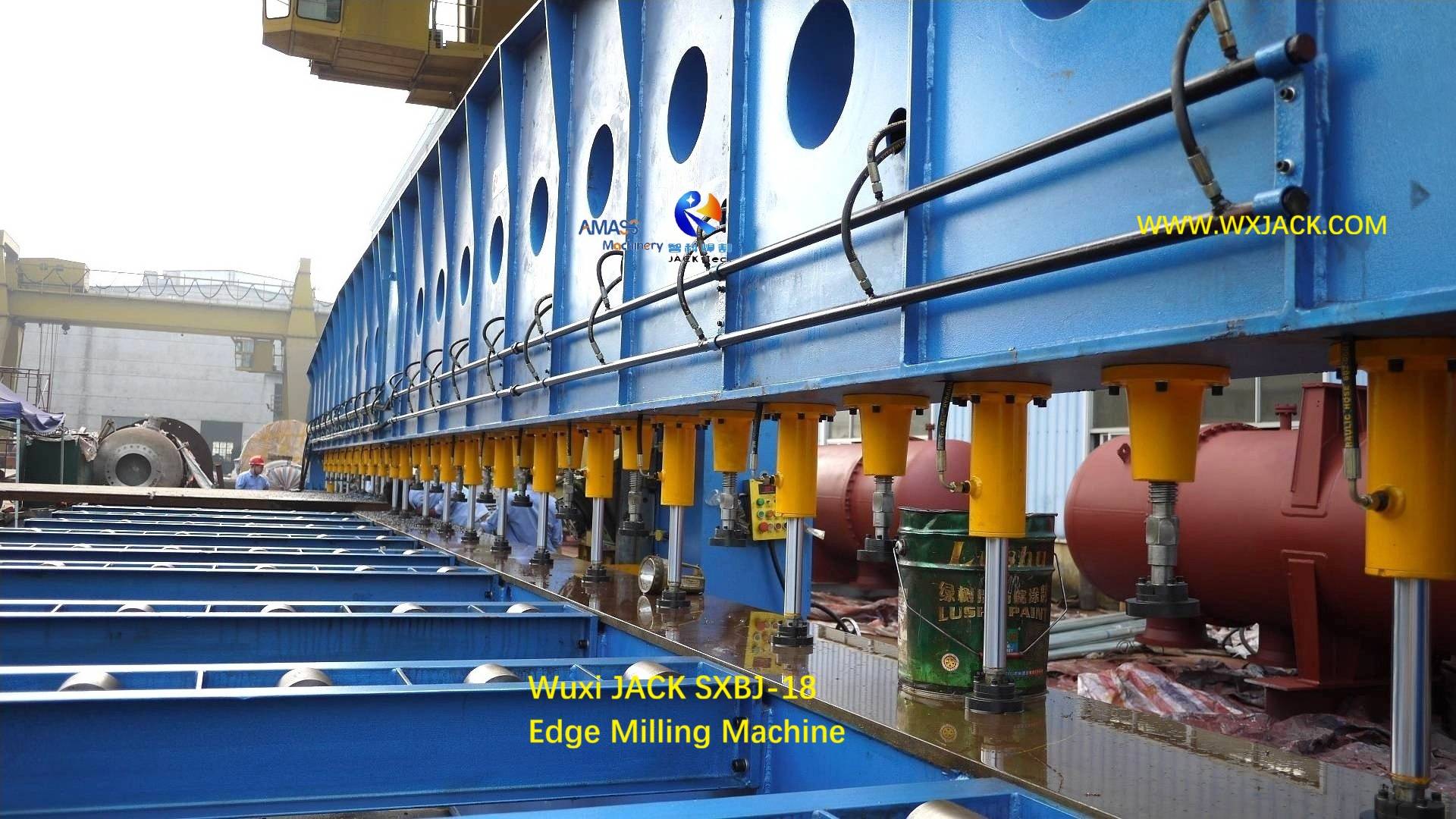

Рис.2 Фрезерный станок для торцевых кромок листовой стали и стальной пластины 7



4) Внимательно следите за превосходным качеством готовой фаски на кромкофрезерном станке Wuxi JACK: (Рис.3)

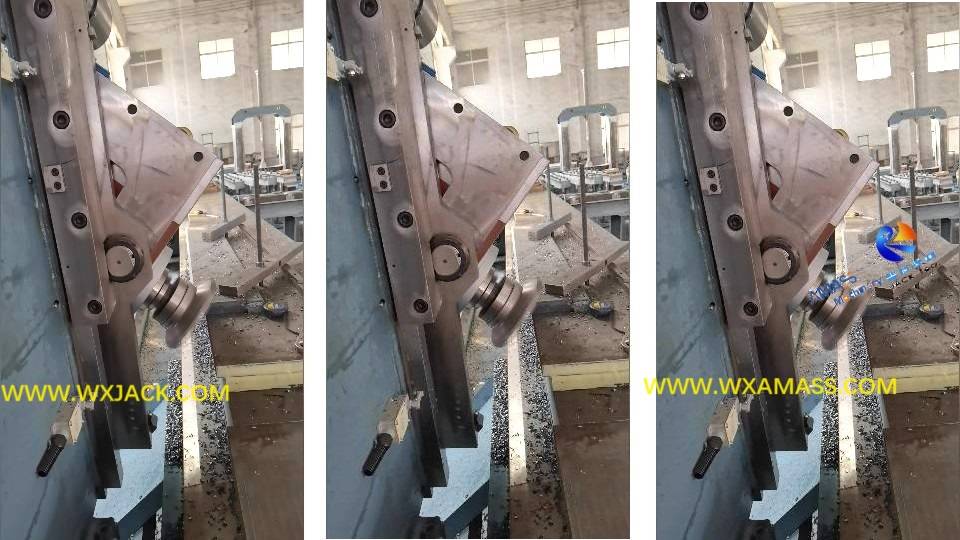

Рис.2 Станок для фрезерования торцевых кромок листовой стали IMG_20220103_094212



2. Тематические веб-страницы, посвященные концевому фрезерному станку Wuxi JACK:

В зависимости от функции и конфигурации кромкофрезерного станка у нас есть 4 страницы, на которых представлена ​​данная группа продуктов:
1) Краевой фрезерный станок;
2) Кромкофрезерный станок общего назначения;
3) Фрезерный станок с длинным ходом и двойной головкой;
4) Кромкофрезерный станок с расширенной конфигурацией;
5) Преимущества кромкофрезерного станка Wuxi JACK

Тема рабочей видео-страницы для кромкофрезерного станка для листового металла

1. Iна каждой из вышеперечисленных страниц даем 6~7 видео за представление того, как работает кромкофрезерный станок Wuxi JACK с разных точек зрения.Здесь мы подбираем больше разных видеороликов, чтобы дать общее представление о концевом фрезерном станке;


2. В видеороликах о кромкофрезерном станке для листового металла на этой странице рассмотрены 5 тем:

1) Снятие фаски верхней и прямой кромки на концевом фрезерном станке;
2) Снятие фаски нижней кромки на кромкофрезерном станке;
3) Ввод в эксплуатацию кромкофрезерного станка при его изготовлении;
4) Кромкофрезерный станок Wuxi JACK работает на территории клиента;
5) Передовые функции кромкофрезерного станка Wuxi JACK



3. Специальные веб-страницы с рабочим видео фрезерного станка для листового металла:

1) Видео кромкофрезерного станка;(Эта страница)
2) Видео кромкофрезерного станка общего назначения;
3) Видео о кромкофрезерном станке с двойной головкой;
4) Видео кромкофрезерного станка расширенной конфигурации;

5) Видео о стандартном и специальном концевом фрезерном станке Wuxi JACK

Рабочее видео снятия фаски верхней и/или прямой кромки на фрезерном станке с кромкой пластины

1) Это видео было снято на предприятии Wuxi JACK при изготовлении комплекта SXBJ125. двойные головы Фрезерный станок для кромки листового металла, который был экспортировано в Россию в январе 2022 г.;
2) Видео посвящено проверка скоса верхней кромки на кромкофрезерном станке.Подвесной пульт управления, подвешенный на фрезерной каретке, отображает Рабочая скорость обработки в этот момент: 340 мм/мин. Этот рабочая скорость может регулироваться в зависимости от технологии процесса фрезерование кромок на кромкофрезерном станке;
3) Вы также можете найти круговая угловая линейка на боковой стороне фрезерной головки, в этом наборе станка для снятия фаски.

1) Это видео было снято на тот же набор Фрезерный станок для кромки листового металла SXBJ-125, как и в предыдущем видео, также посвящен пробному производству фасок в мастерской Wuxi JACK;
2) Разница в том, что видео было снято в противоположная сторона фрезерной головки.Вы можете проверить как фрезерная головка и ее торцевое лезвие установлены на ее каретке на кромкофрезерном станке для листового металла.

1) Обработка кромок листового металла Wuxi JACK SXBJ-9 выполняется на фрезерном станке Wuxi JACK SXBJ-9. торцевое фрезерование с прямой кромкой.Рабочая скорость в этот период составила 210 мм/мин, как вы можете видеть в начале видео;
2) В кромкофрезерном станке обычно скос прямой кромки и скос верхней кромки выполняются с помощью одной и той же фрезерной головки., а фрезерование нижней кромки производится второй деталью фрезерной головки концевого фрезерного станка.

1) Это видео о снятии верхней фаски на фрезерном станке для кромки листового металла с двойной головкой Wuxi JACK. расстояние 1~2 м от фрезерной головки.Таким образом, это может дать более общее и общее представление о состояние сборки фрезерной головки и ее рабочих органов в концевом фрезерном станке;
2) Обычно при производстве кромкофрезерного станка для листового металла перед окончательной сборкой механической основной рамы (Рабочий стол и портал), фрезерную головку и ее торцевое лезвие следует проверить в первую очередь.По этой причине из видео видно, что фрезерная головка проверялась на рабочем столе кромкофрезерного станка перед установкой верхнего портала с ходом вниз.

Рабочее видео снятия фаски нижней кромки на фрезерном станке для кромки листового металла

1) Фаска нижней кромки в этом наборе фрезерного станка для кромки листового металла Wuxi JACK SXBJ-125. была опробована после скоса верхней кромки.Итак, из видео вы можете узнать, готовая верхняя канавка на испытываемой стальной пластине;
2) Вы также можете проверить, что скорость снятия нижней фаски на концевом фрезерном станке в тот момент составляла 440 мм./мин..
3) 2 рычага черного цвета на крышке фрезерной головки зеленого цвета., предназначены для быстрого изменения скорости шпинделя, революционная скорость из 9 вариантов, которая регулируется в зависимости от стальной пластины, обрабатываемой на кромкофрезерном станке для листового металла.

1) Продолжительность видео 2 минуты 17 секунд.Это дает много информации о рабочем состоянии фрезерный станок для кромки листового металла с двойной головкой серии Wuxi JACK SXBJ;
2) Видео начинается с счетчик двигателя подачи фрезерной головки;Затем, чтобы HMI (человеко-машинный интерфейс) и его сенсорный экран, для контроля угла фрезерования станка для снятия фаски;
3) Затем видео занимает много времени, чтобы сконцентрироваться на скос нижнего края пробовал на кромкофрезерном станке.В ходе процесса оператор регулируемая рабочая скорость от 360 мм/мин.до 440 мм/мин., с помощью поворотная ручка на ручном пульте управления фрезерной каретки станка для снятия фаски;
4) Последний период видео имеет Закрыть соблюдение законченного эффекта при фрезеровании кромок стальной пластины, доставленной с помощью этого специально изготовленного кромкофрезерного станка для листового металла.

Рабочее видео ввода в эксплуатацию кромкофрезерного станка Wuxi JACK в процессе производства

1) Это видео было снято на двигатель подачи фрезерной головки в фрезерном станке для кромки листового металла с двойной головкой Wuxi JACK SXBJ-16, когда он производился в цеху;
2) В пластинчатом концевом фрезерном станке подача фрезерной головки к стальной пластине можно сделать либо с ручная работа, или моторный привод. счетчик оранжевого цвета в видео для контроль положения двигателя подачи фрезерной головки концевого фрезерного станка;
3) маховик черного цвета предназначен для поворота и регулировки фрезерной головки; червячный редуктор синего цвета предназначен для передачи двигателя подачи фрезерной головки в кромкофрезерном станке для листового металла.

1) Это видео было снято на тот же набор Wuxi JACK SXBJ-16 Фрезерный станок для кромки листового металла, на одной группе привода и трансмиссии фрезерной головки;
2) В первой половине видео фрезерная головка концевого фрезерного станка подавалась вперед и назад с моторный привод.В этом процессе вы можете найти маховик черного цвета вращается автоматически при высокоскоростном вращении во время движения фрезерной головки станка;
3) Тогда оператор попробовал ручное управление движением фрезерной головки на кромкофрезерном станке для листового металла: сначала оператор пытался повернуть вручную маховик черного цвета по часовой стрелке, затем против часовой стрелки;
4) В течение всего процесса проверки для подачи и отвода фрезерной головки на станке для снятия фаски, счетчик всегда менял свое числовое отображение для отражения изменения положения фрезерной головки.

1) В этом видео показано по завершении валидации фрезерной головки, который производится посредством снятия фаски вверх или вниз на фрезерных станках для кромки листового металла Wuxi JACK XBJ и SXBJ, фрезерная головка и ее каретка перемещаются в исходное положение или в следующую рабочую точку;
2) Из-за ограничения хода перемещения на видео фрезерная головка в этом наборе фрезерных станков для кромок листового металла перемещалась с относительно низкой скоростью. около 1000~2000 мм/мин. В практическом применении холостой ход фрезерной каретки в концевом фрезерном станке обычно со скоростью 4000 мм/мин.

1) То же, что и предыдущее видео, это видео тоже было снято холостой ход фрезерной головки и ее каретки, во время производства кромкофрезерных станков для листового металла серий XBJ и SXBJ на заводе Wuxi JACK;
2) Разница в том, что в этом наборе SXBJ-16 длинноходный Фрезерный станок для кромки листового металла, вы можете найти весь комплект механической основной рамы машины была закончена сборкабыл установлен портал и система загрузки заготовок, что сделало его набором завершенный Фрезерный станок с торцевыми пластинами;
3) По этой причине холостой ход каретки фрезерной головки было сделано на более высокой скорости 4000 мм/мин., приближающееся к фактическому рабочему состоянию концевого фрезерного станка на площадке клиента.

1) Это короткое видео было снято механическая кровать Уси JACK SXBJ-15 Двойные головы Фрезерный станок для кромки листового металла от заказа до доставки;
2) Вы можете найти самосмазывающийся блок желтого цвета оборудованный концевым фрезерным станком. Смазка производится автоматически.: Есть небольшой ПЛК (Программируемый логический контроллер) встроенный в самосмазывающейся системе.Во время работы кромкофрезерного станка для листового металла каждые 10~15 секунд, он нанесет смазочное масло на линейная направляющая, и работающий блок станка для снятия фасок с пластин.

1) Это короткое видео было снято на кромкофрезерном станке Wuxi JACK XBJ-9, работающем в мастерской Wuxi JACK;
2) уникальность этого набора концевых фрезерных станков заключается в его лезвие для торцовки высшего качества и фрезерная головка: Как видно из видео, торцевой диск может производить более точный конечный эффект;
3) Лезвие торцовки имеет более высокая способность к снятию фасок, чем у обычных типов на концевом фрезерном станке: предположим, что каждый ход скашивания Глубина фаски 3~4 мм в обычном режиме Фрезерный станок для кромки листового металла, то торцевое лезвие в этом наборе усовершенствованного станка для снятия фаски может обеспечить Глубина 5~6 мм за один ход, что обеспечивает более высокую производительность и более легкую и плавную обработку на кромкофрезерном станке для листового металла.

Рабочее видео фрезерного станка для кромки листового металла Wuxi JACK, работающего на площадке клиента

1) Это набор Wuxi JACK SXBJ-16. двойные головы Фрезерный станок для кромки листового металла работает на заводе китайского клиента в провинции Гуандун.Этот концевой фрезерный станок установлен и введен в эксплуатацию на открытом воздухе.Таким образом, его надлежащая защита и обслуживание имеют жизненно важное значение для гарантии долгосрочного обслуживания на высоком уровне;
2) Заказчик – нефтехимическая компания.На видео Кромкофрезерный станок для листового металла. делал торцевое фрезерование с прямой кромкой.

1) Это видео продолжительностью 1 минута и 24 секунды было снято на ЗПМК (Компания портового оборудования ZHENHUA), известная китайская компания по производству портового оборудования, на наборе Wuxi JACK индивидуальные SXBJ-4 Фрезерный станок для кромки листового металла.Есть 2 комплекта таких концевых фрез, работающих в паре, спроектировано и произведено специально для использования на производственной линии;
2) В начале видео вы можете проверить сенсорный экран HMI (человеко-машинный интерфейс), целевой и фактический угол фрезерования фрезерной головки кромкофрезерного станка для листового металла было Снятие фаски вверх по кромке 75°;
3) Затем объектив камеры перемещается к заготовке из стальной пластины, где в это время на станке для снятия фаски на пластине происходит фактическое снятие фаски под углом 75°;
4) Вы также можете найти концевой выключатель фрезерной головкии Емкость для сбора лома желтого цвета, который защищать на кромкофрезерном станке для листового металла во время его работы.

Рабочее видео о расширенных и уникальных функциях фрезерного станка для листового металла Wuxi JACK

1) Продолжительность этого видеоролика о вводе в эксплуатацию кромкофрезерного станка для листового металла составляет 1 минуту 13 секунд.Однако, если внимательно просмотреть, видео выглядит довольно интересно;
2) диапазон наклона фрезерной головки В этом наборе кромкофрезерного станка для листового металла Wuxi JACK SXBJ-125 есть -45°~ +45°.Так, каждая часть фрезерной головки в этой машине для снятия фаски с двойной головкой возможность выполнения фасок как по верхней, так и по нижней кромкепо сравнению с верхней или нижней частью обычной фрезерной головки концевого фрезерного станка;
3) В начале видео фрезерная головка была ориентирована под углом 45°., что можно определить по цифровой дисплей на фрезерной головке, так же хорошо как сенсорный экран HMI (Человеко-машинный интерфейс), на дверце платы управления фрезерной головкой Edge Milling Machine;
4) Затем, со временем, фрезерную головку повернули в плоское положение 0°, затем пошел вниз еще дальше к другое крайнее угловое положение -45°.Все это можно идентифицировать по сенсорному экрану HMI и цифровому дисплею фрезерной головки кромкофрезерного станка для листового металла.

1) В видео есть гидравлический привод системы загрузки и выгрузки заготовок оборудован для концевого фрезерного станка. Только кромкофрезерный станок для листового металла производства Wuxi JACK имеет эту мощную и ценную группу функций.;
2) Этот блок особенно полезно для большой модели Кромкофрезерный станок SXBJ и XBJ, имеющий Длинная и тяжелая стальная пластина вставляться в станок для снятия фаски и выниматься из него;
3) Перед введением этого рабочего органа работа по погрузке-разгрузке материалов на концевом фрезерном станке опасно и отнимает много времени.Теперь это облегчает операциюr кромкофрезерного станка для листового металла от самая сложная часть операции, также повысить производительность кромкофрезерного станка.
