1) Функция: Машина для сварки двутавровых балок, полное название «Машина для дуговой сварки под флюсом IH Beams», предназначена для дуговой сварки под флюсом на собранных двутавровых / двутавровых балках;

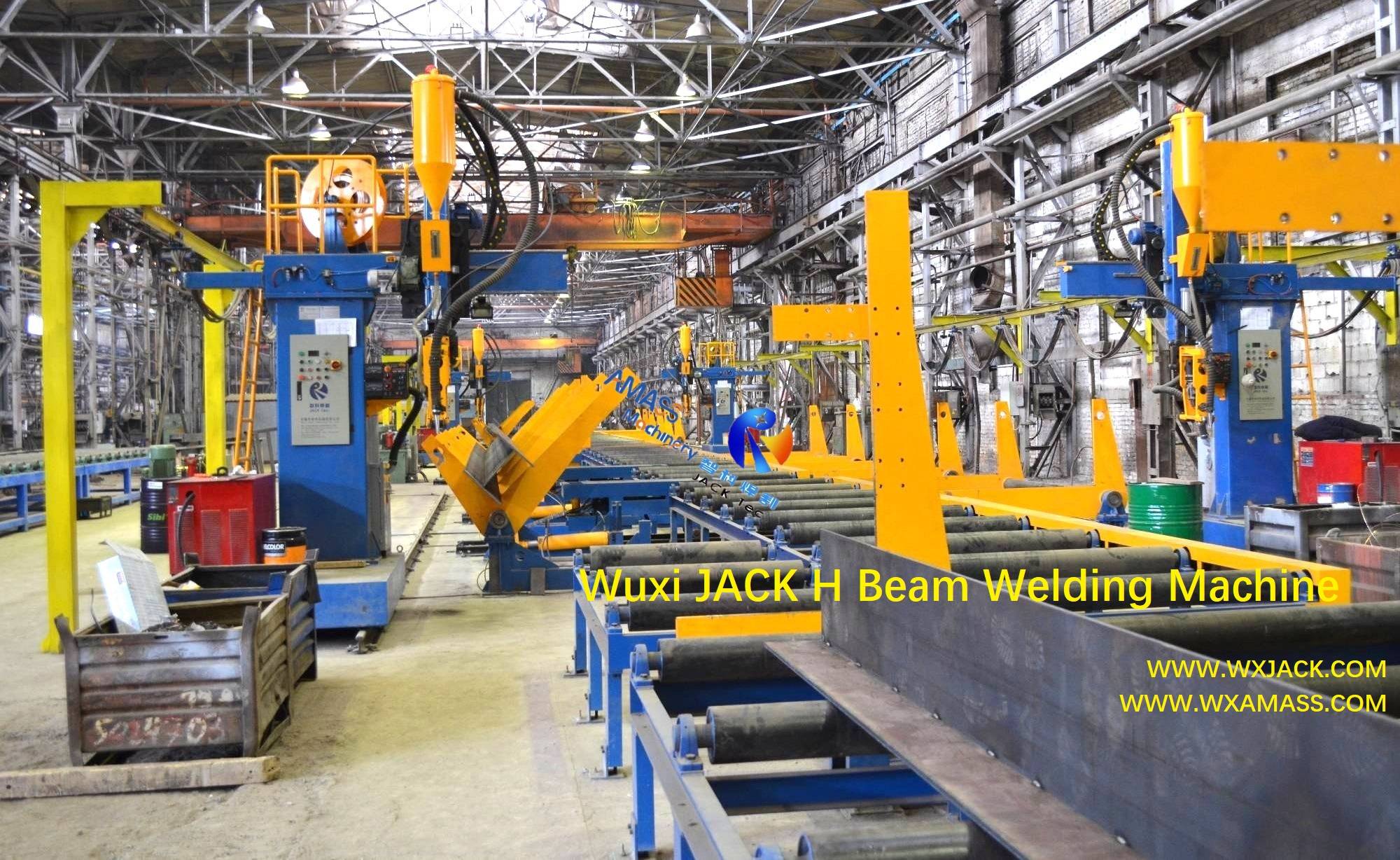

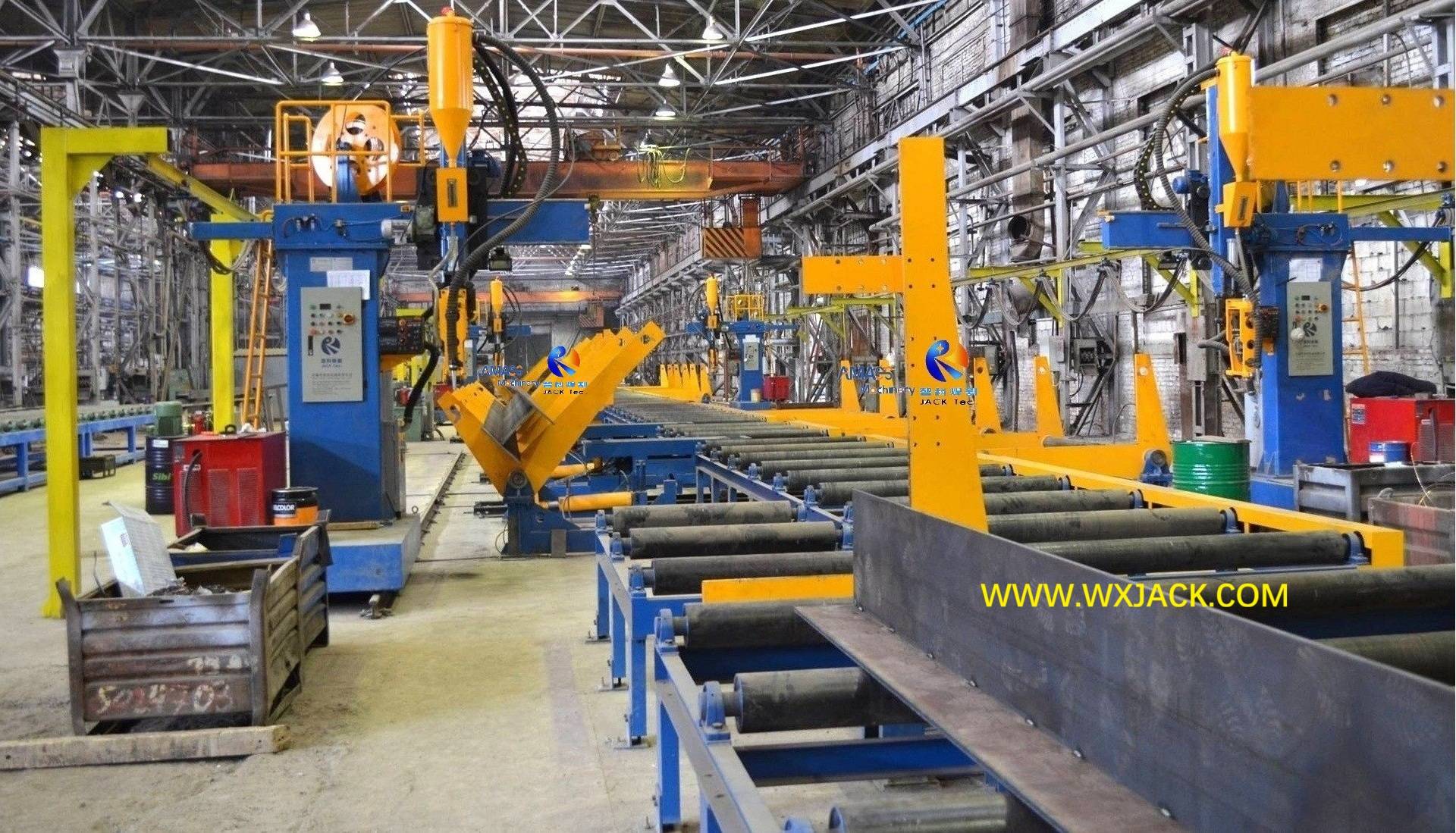

2) Маршрут обработки: В компоновке линии производства двутавровых балок установка для сварки двутавровых балок следует за предшествующей станцией машины для сборки двутавровых балок.Заготовка подается с помощью гидравлического переворачивающего устройства на 90°;
3) жизненно важное значение: Машина для дуговой сварки IH Beam под флюсом является основным оборудованием линии по производству IH Beam.Как центральная машина для сварки тавровых/двутавровых/двутавровых балок, производительность портального сварочного аппарата для двутавровых балок напрямую определяет качество готовой сварки двутавровых/двутавровых балок;
4) Выход: Сварные тавровые / двутавровые / двутавровые балки, изготовленные на машине для сварки двутавровых балок, представляют собой предварительно готовые рабочие детали линии по производству двутавровых балок.После этого следующим шагом будет выравнивание полки двутавровой балки на следующей рабочей станции Станок для правки двутавровой балки;
1) Производительность: Являясь профессиональным оборудованием №1 для SAW, IH Beam Welding Machine производит сварной шов от малого до большого пальца в положении угловой сварки 45°;
2) Сварочный шов изготовленный из машины для сварки балок IH, имеет прочную конструкцию, более широкую поверхность покрытия и глубокое наплавление, создавая стальную конструкцию с высокой прочностью;
1) Богатый опыт: IH Beam Welding Machine — самая ранняя группа продуктов Wuxi JACK. За последние 15 лет мы произвели несколько сотен комплектов машин для дуговой сварки под флюсом IH с различными конструкциями и характеристиками. как для автоматической, так и для полуавтоматической линии по производству двутавровых балок;
2) Технические преимущества: Разработка машины для сварки двутавровых балок включает в себя идеальное сочетание конструкции механической конструкции / гениального электрического управления / исследования техники глубокой сварки.Команда инженеров Wuxi JACK полностью продвинулась в этом плане;
3) Подробное резюме о наших технических преимуществах показано в 'Wuxi JACK IH Beam Gantry Сварочный аппарат Направляющие'.

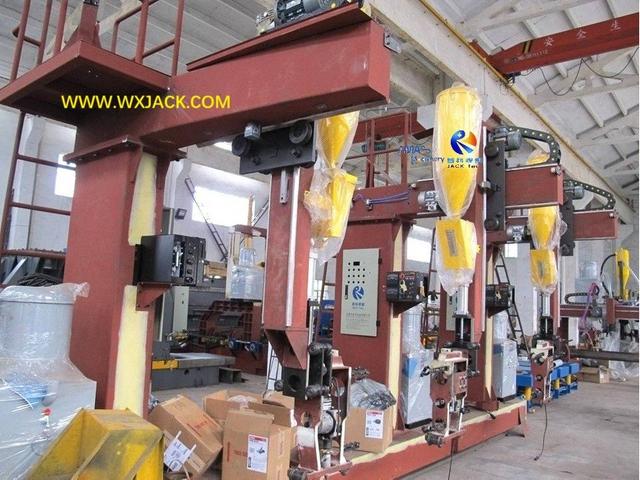

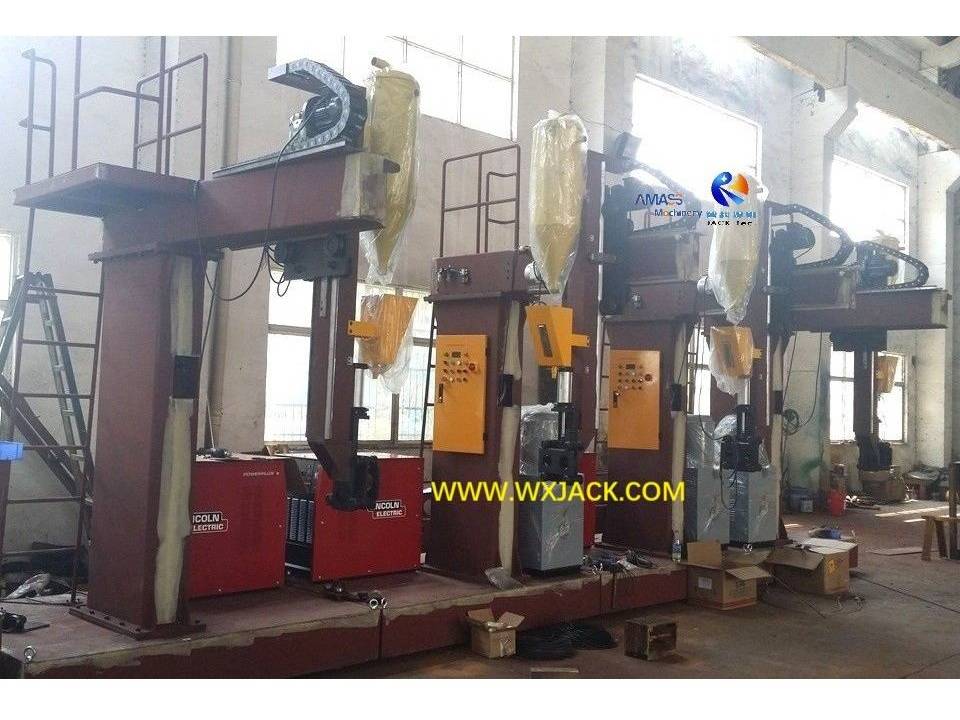

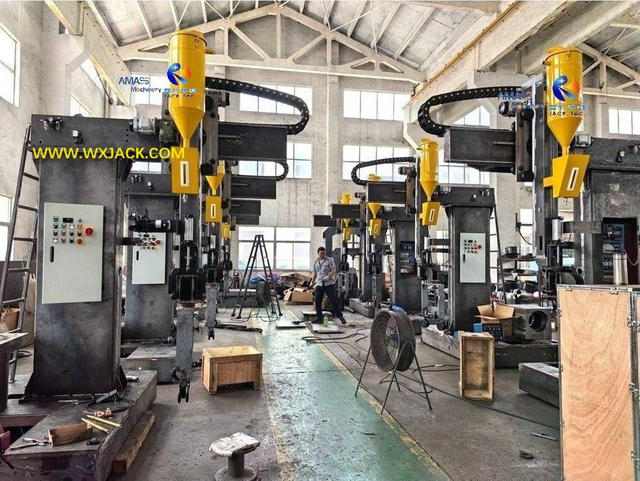

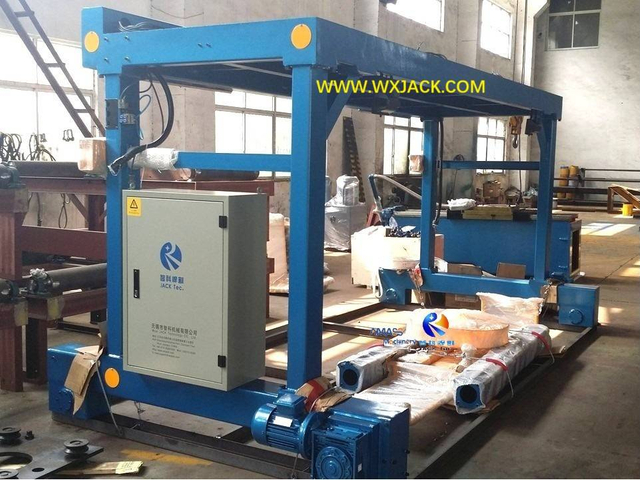

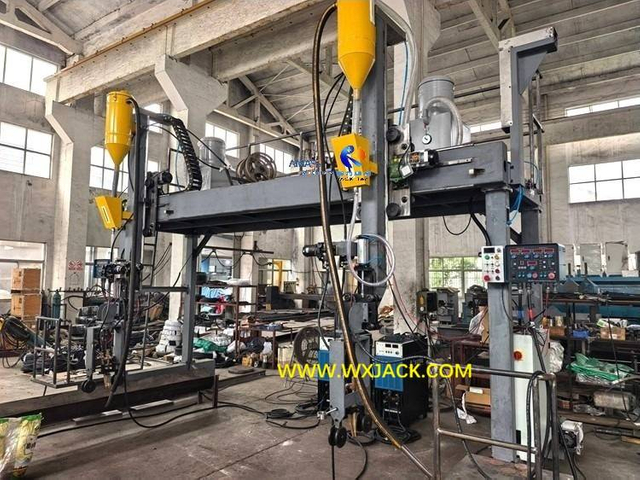

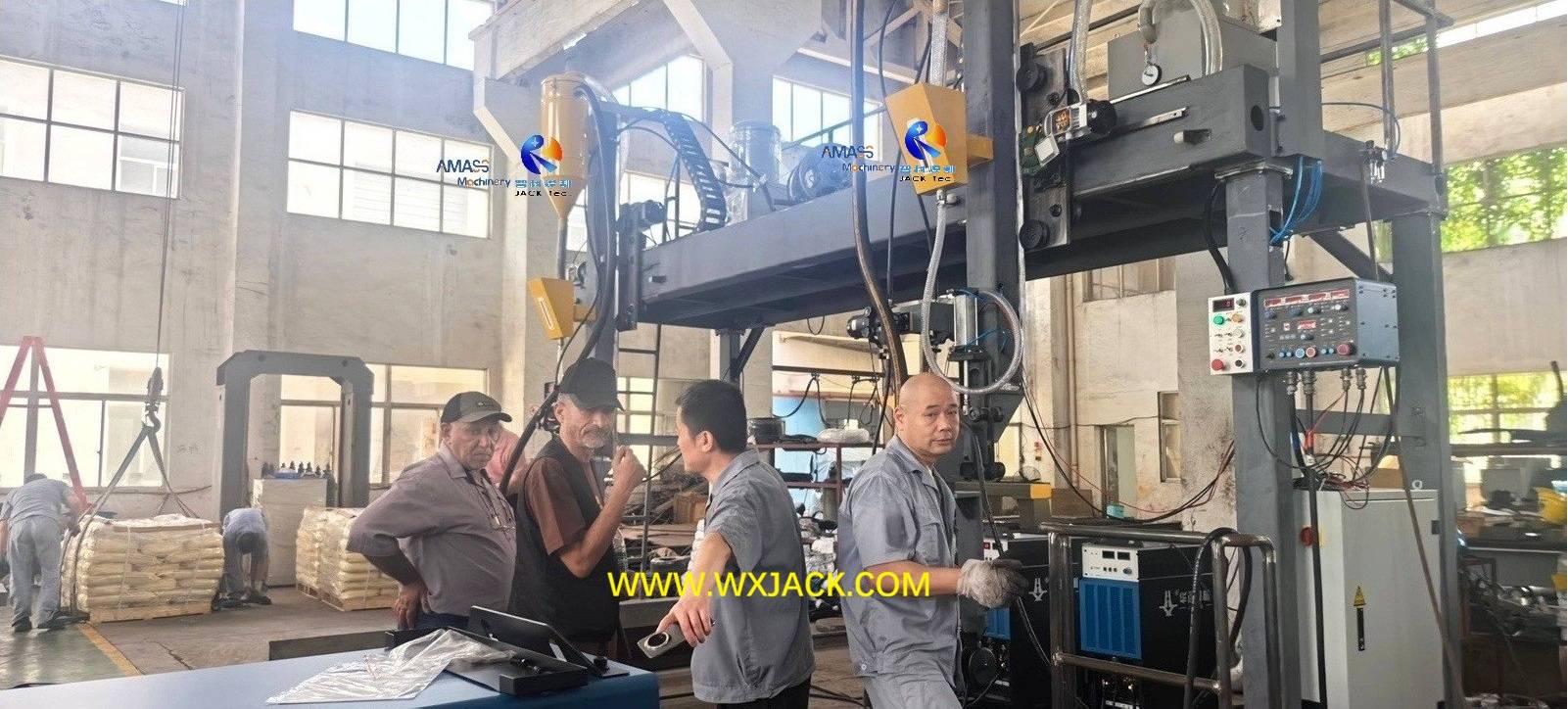

Левая прокрутка фотографий: Рабочие узлы, моменты и процесс установки машины для дуговой сварки под флюсом Wuxi JACK IH Beam Beam
Предполагает тонкий дизайн на:

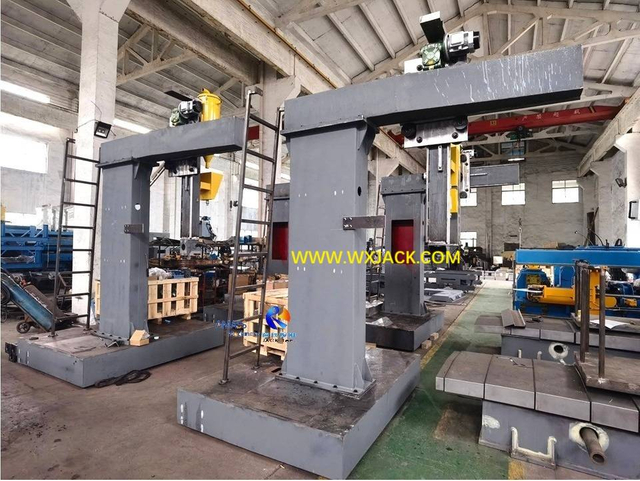

1) Механическая основная рама;
2) Глубокое изучение технологии сварки;
3) Мощный контроль над координацией внешних функциональных ячеек сварки;
1) Модуляция ориентации сварки;

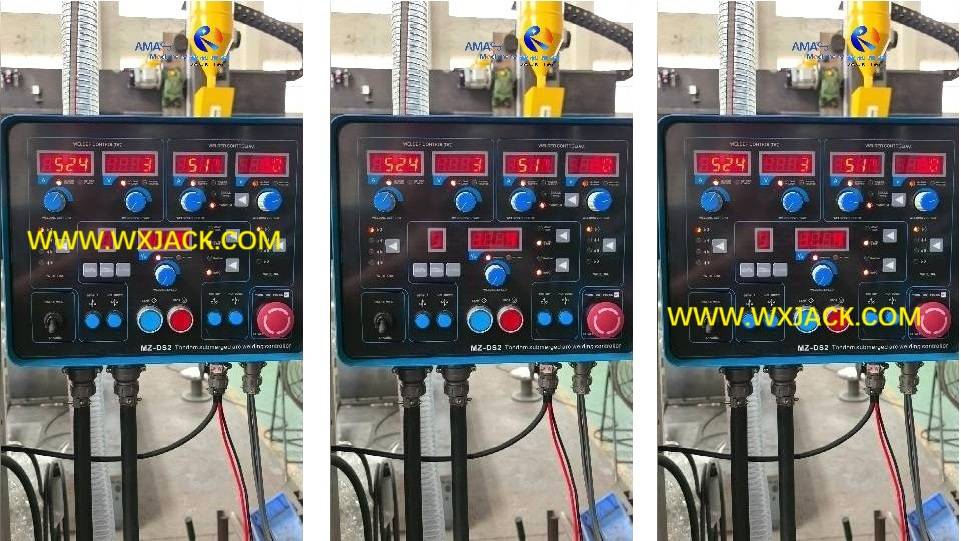

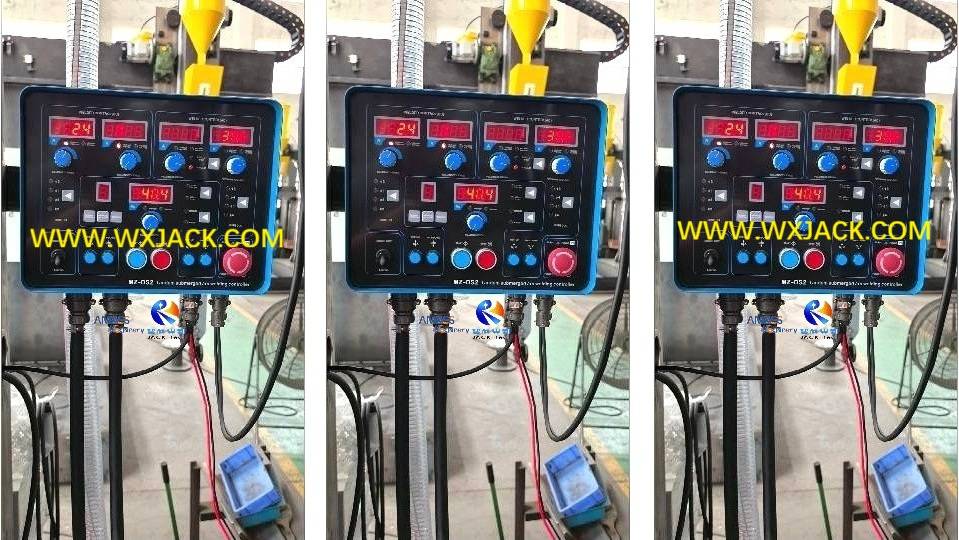

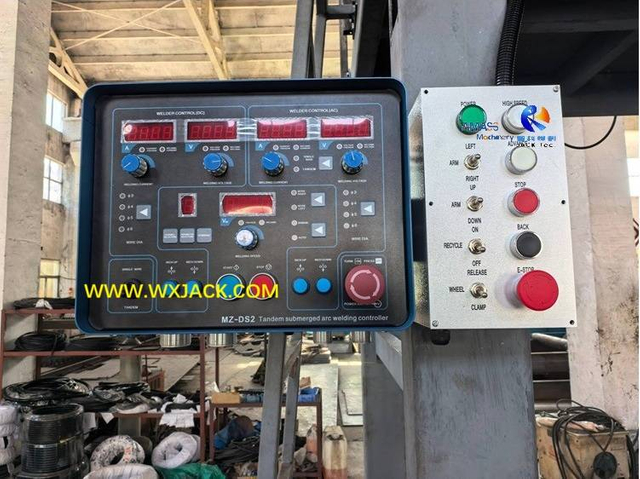

2) Настройка сварочного тока/ сварочного напряжения/ скорости сварки;
3) Отрегулируйте подачу сварочной проволоки / нанесение и рециркуляцию сварочного флюса;
Эти параметры напрямую влияют на уровень производительности машины для сварки двутавровых балок;

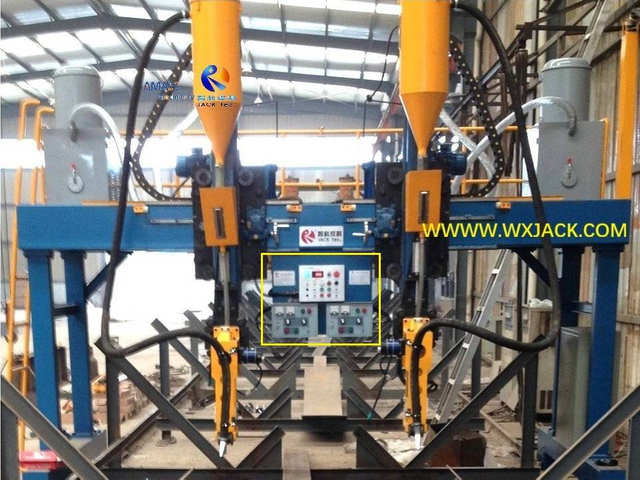

1) С таким количеством внешних функциональных элементов, оснащенных одним комплектом машины для сварки двутавровых балок, как деликатно расположить рабочие элементы, проверяются возможности производителя машины;
2) Каждая функциональная единица сварочного аппарата Wuxi JACK IH Beam Gantry соответствует особым требованиям заказчика к стилю работы;

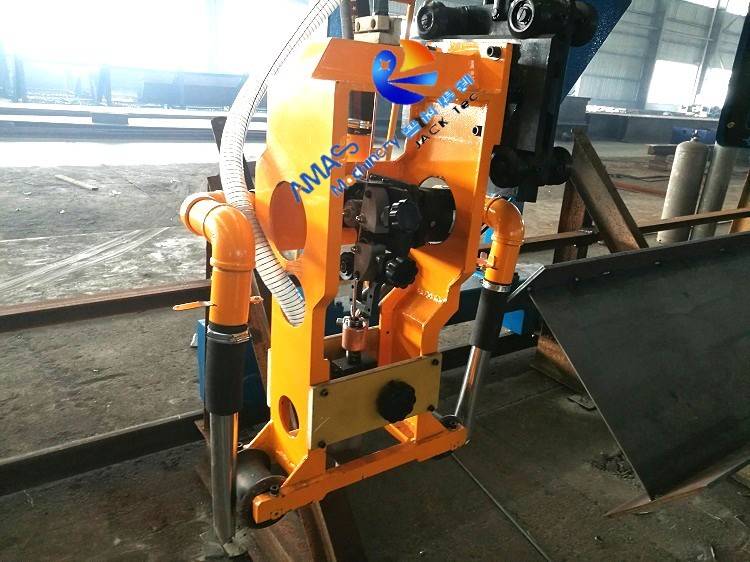

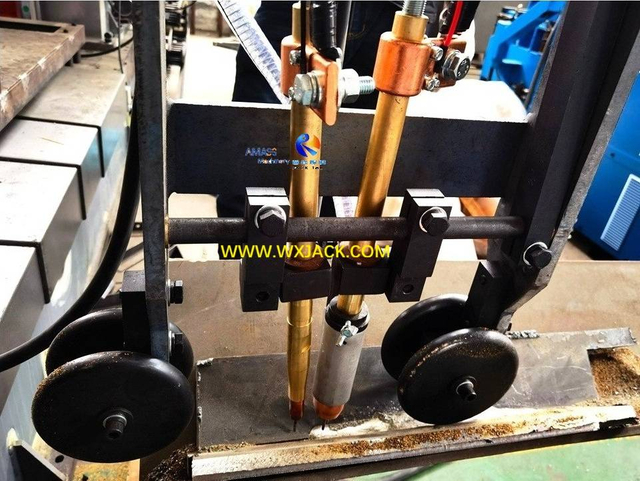

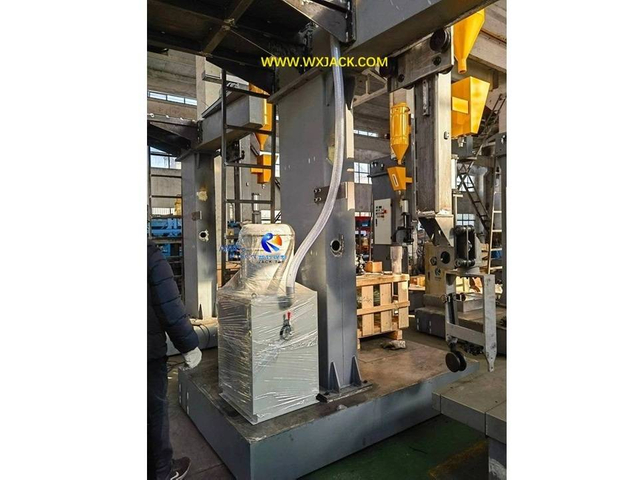

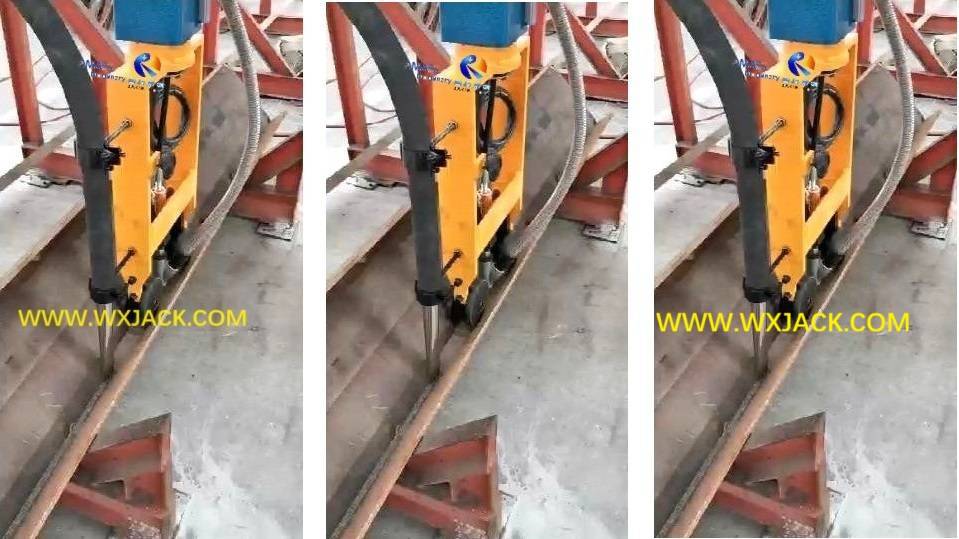

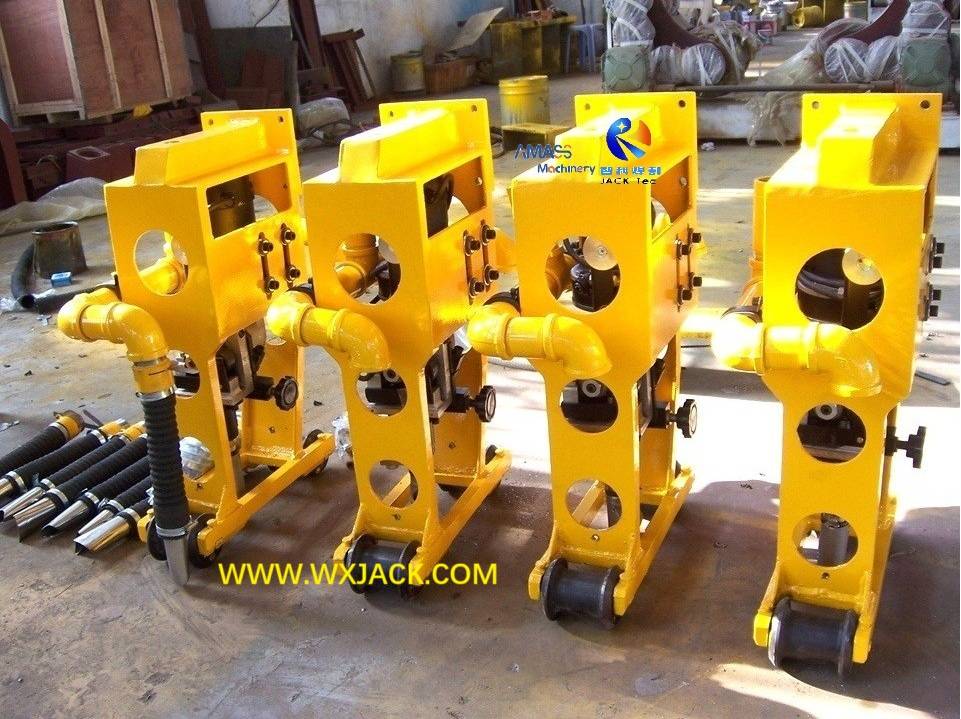

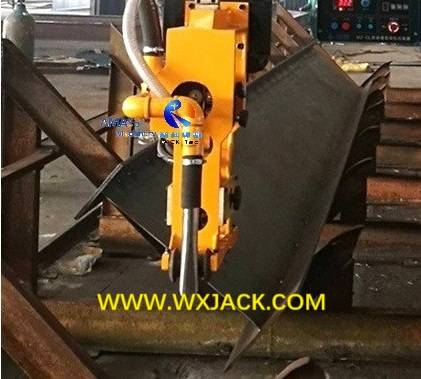

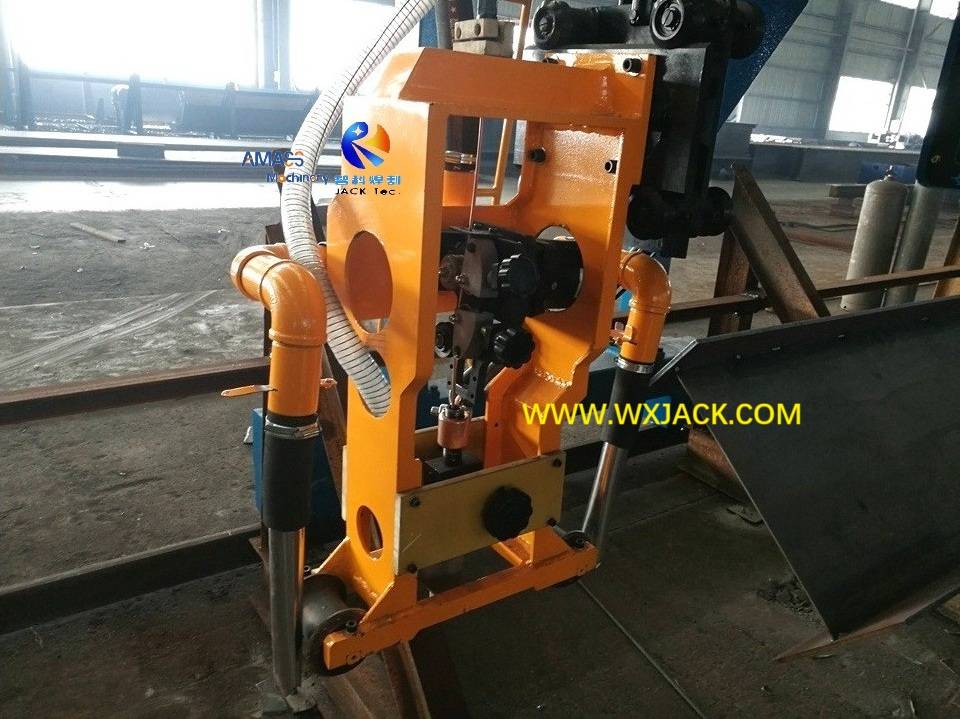

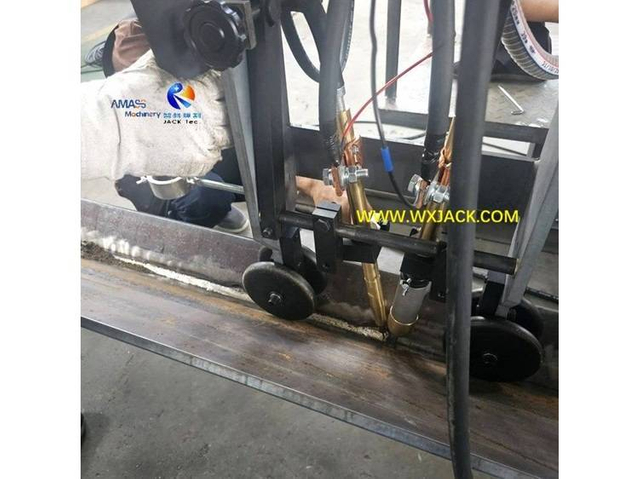

1) Он интегрирован с трубками подачи и рециркуляции сварочного флюса.Эти трубки развернуты в обе стороны внутри трассировщика шва;
2) Когда двутавровая балка сваривается вперед и назад с несколькими проходами, что является необходимым рабочим режимом в машине для дуговой сварки под флюсом двутавровой балки, транспортировка и извлечение сварочного флюса могут выполняться обоими способами;

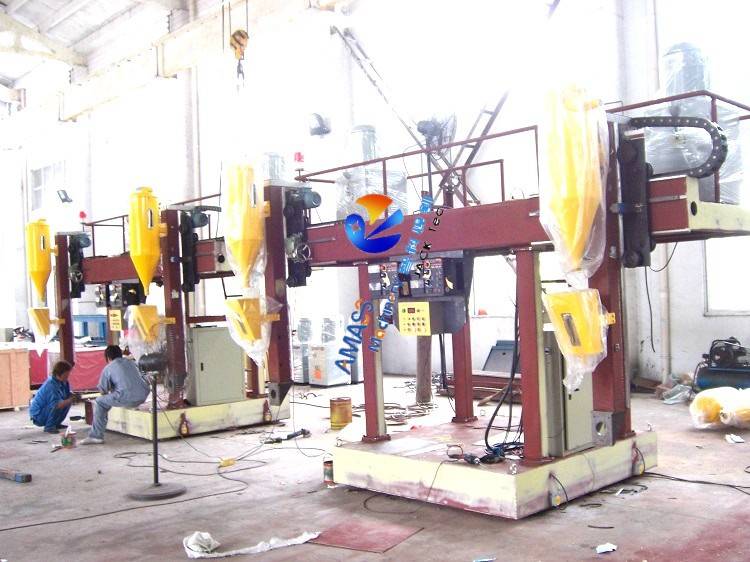

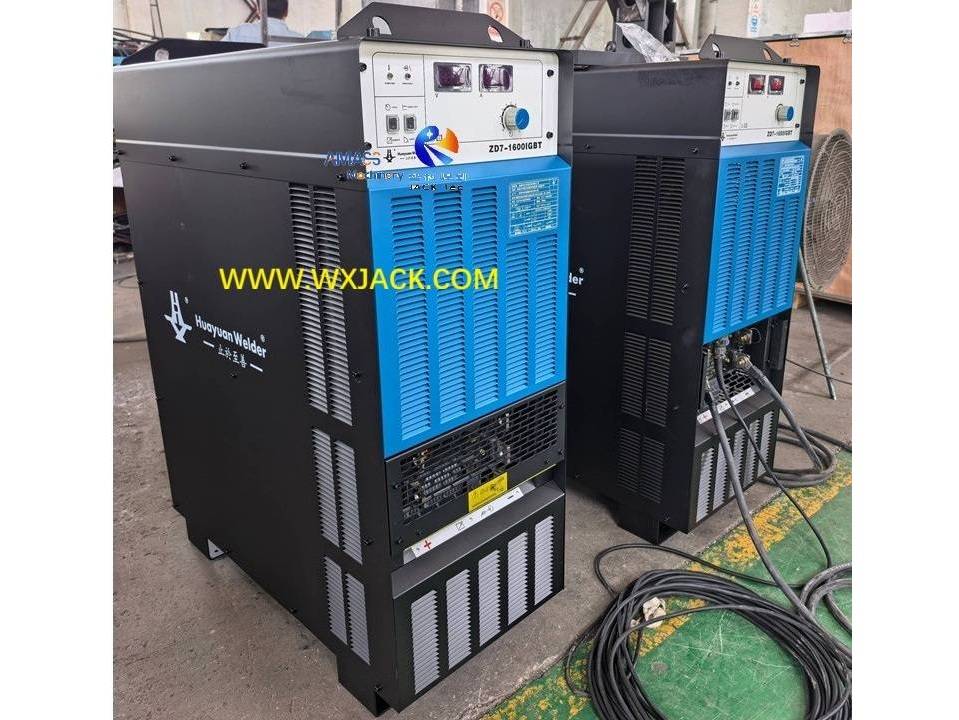

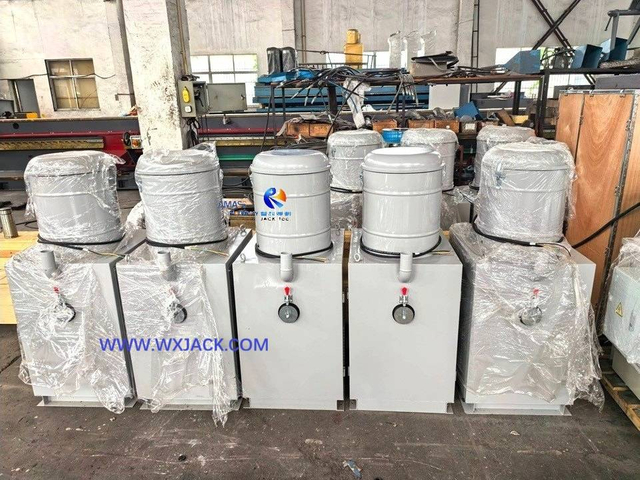

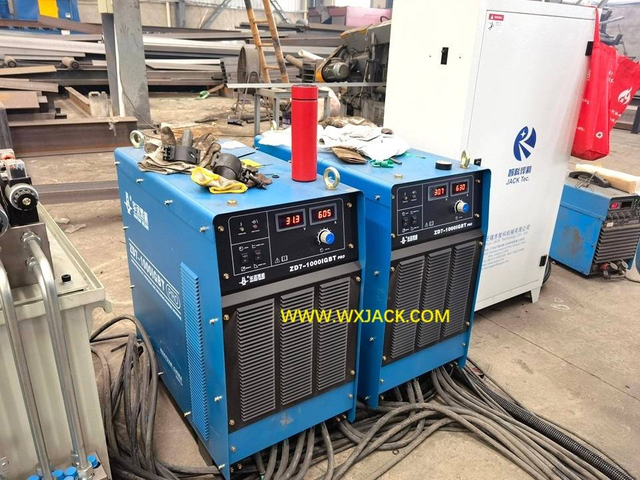

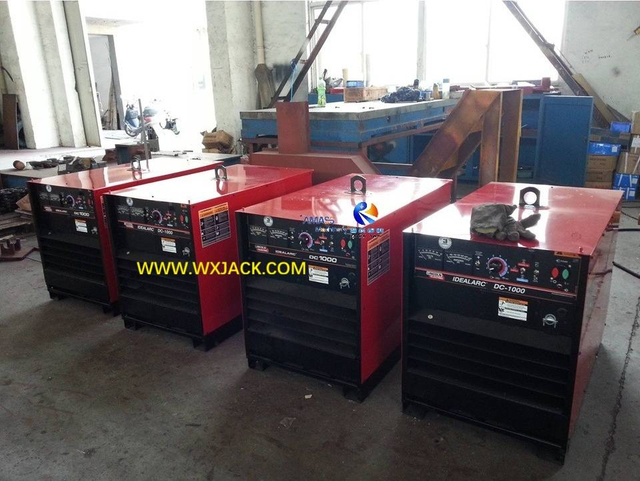

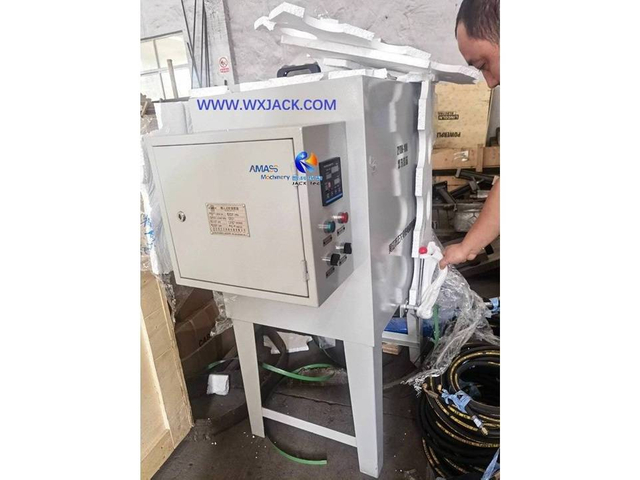

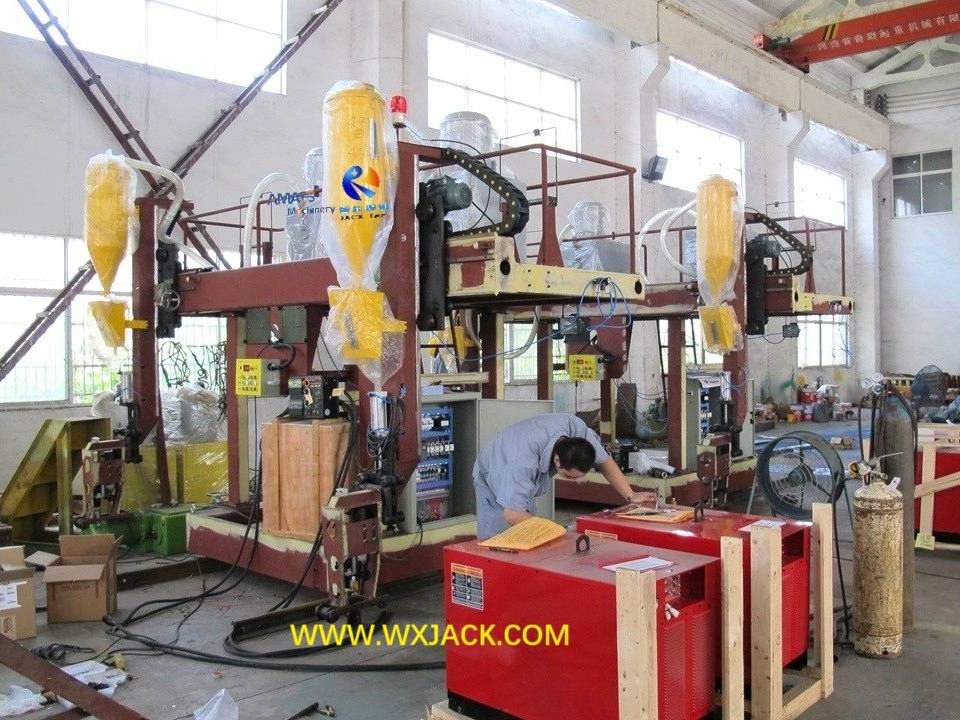

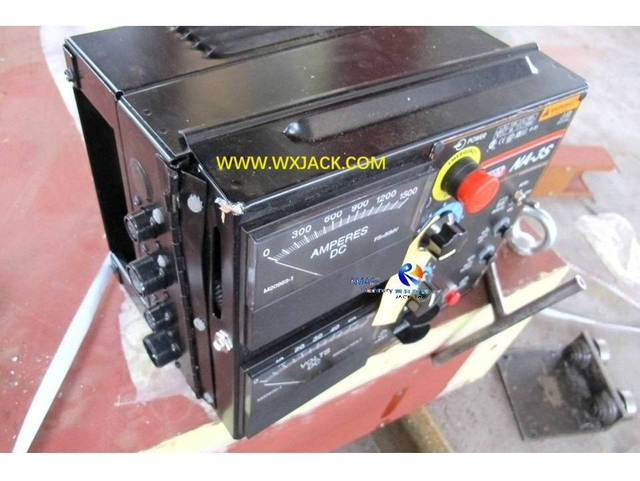

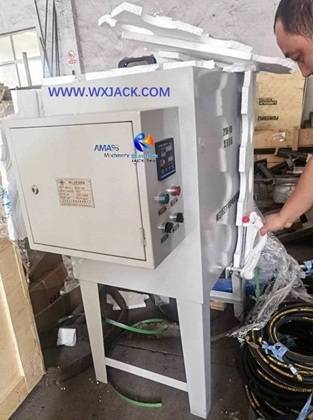

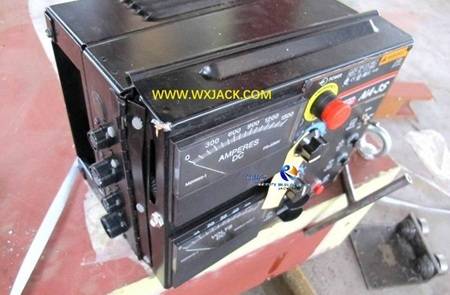

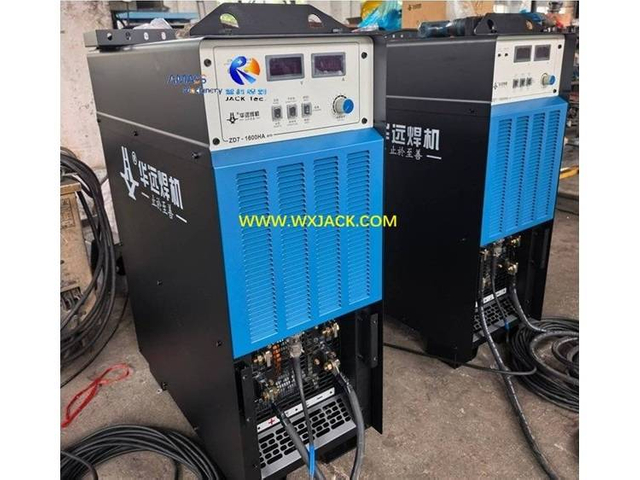

1) Блок питания ПАВ/ Пульт управления/ Машины для переработки сварочного флюса/ Бункер для сварочного флюса…
2) Все эти функциональные блоки имеют 2 комплекта, в 1 комплекте машины для сварки двутавровых балок;
3) Эти функциональные ячейки развернуты в наиболее правильном положении: доступна не только безопасная и удобная работа, но и весь комплект машины для дуговой сварки под флюсом IH Beam занимает наименьшую площадь.

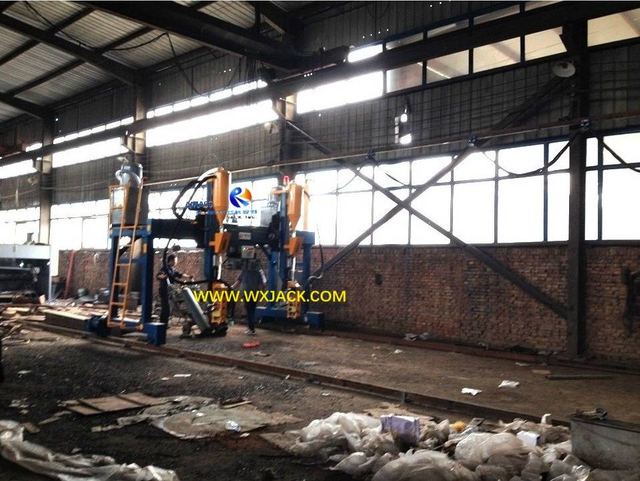

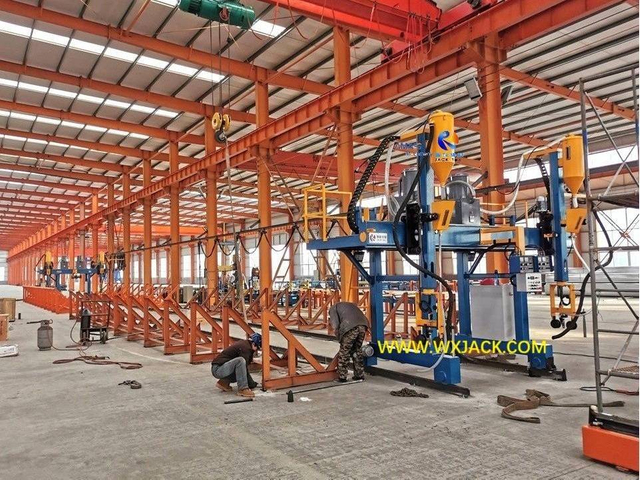

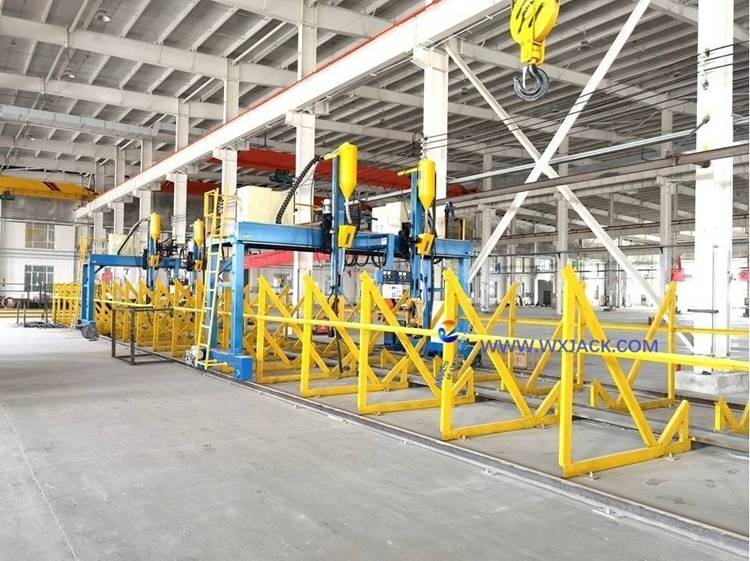

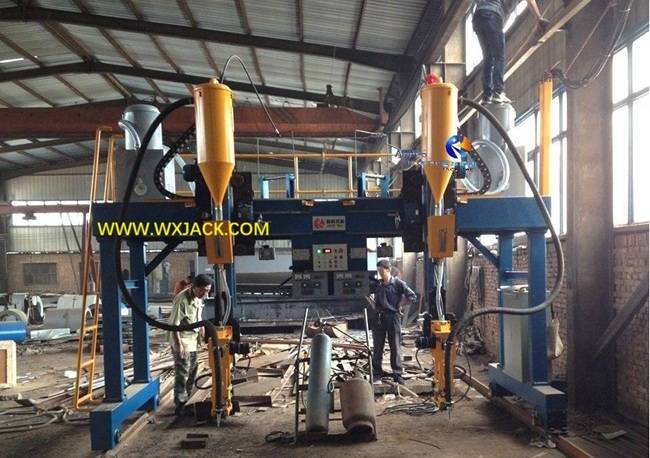

Как видно из приведенных выше фотографий, успешная ежедневная эксплуатация портальной сварочной машины IH Beam включает в себя: шесть критических точек в качестве предварительного условия:

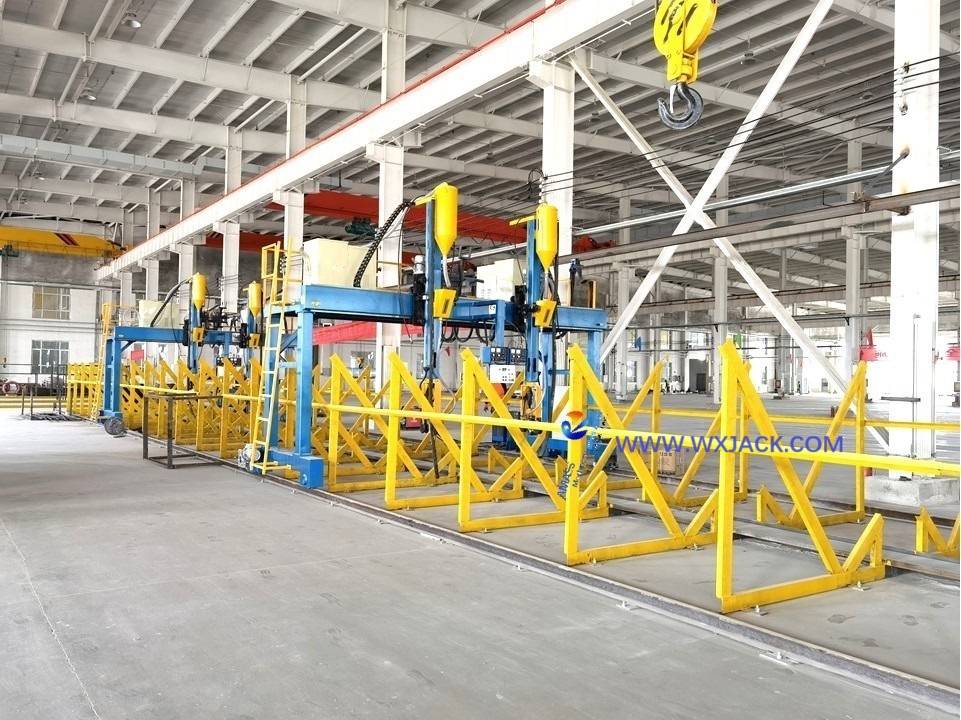

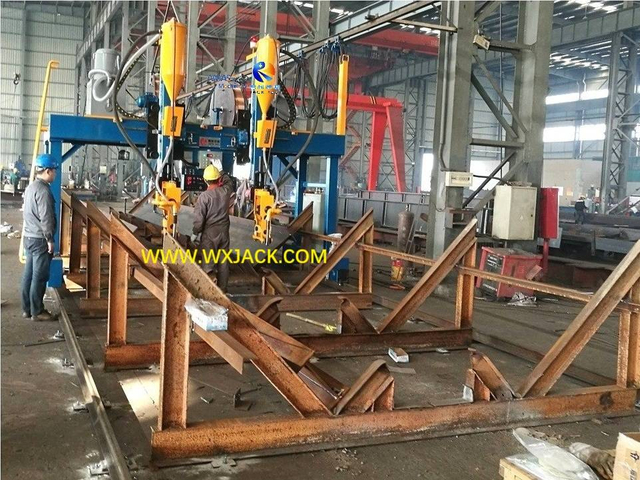

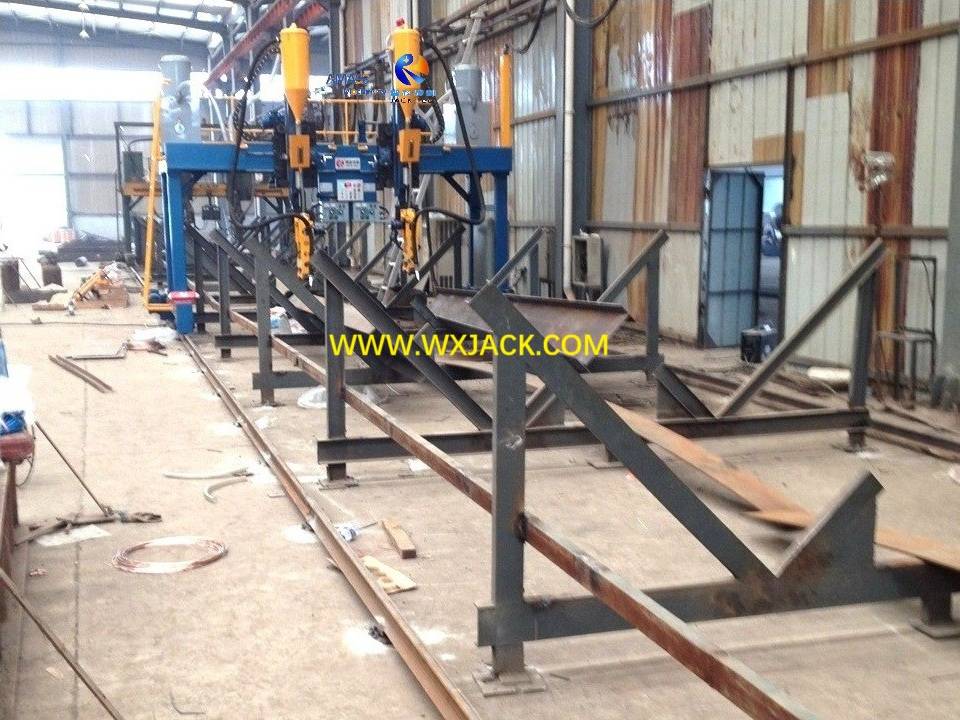

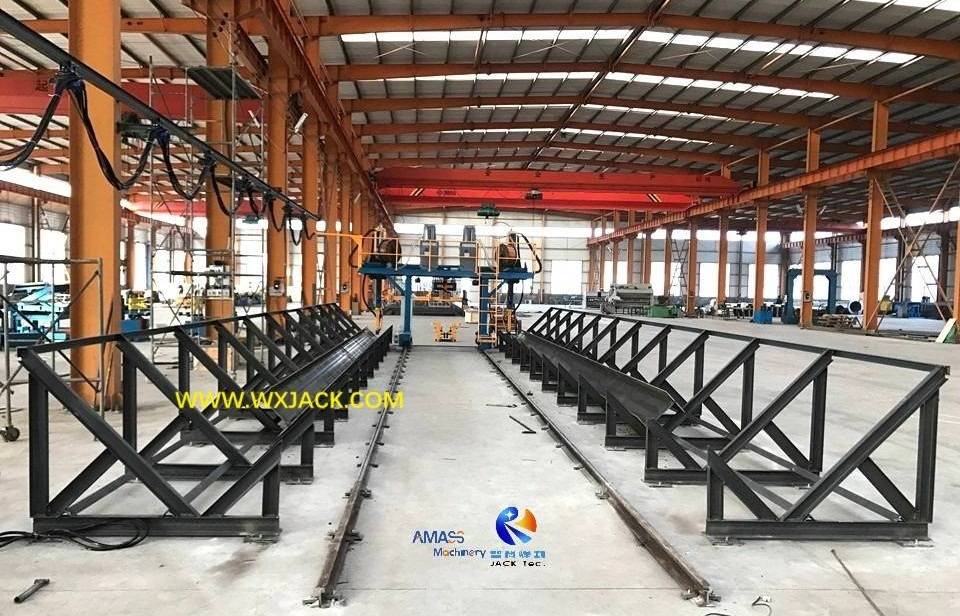

1) Эти стойки должны быть закреплены на линии с точным выравниванием на этапе установки и проверены на их линейность во время ввода в эксплуатацию;
2) Для двух ветвей Сварочный аппарат с балочным порталом LHA IH: центральное управление LHAZ и боковое управление LHAC, различные удерживающие стойки;
3) Это следует уточнить до начала установки;
1) Это является предварительным условием для обеспечения стабильного и точного продольного перемещения основной рамы машины для дуговой сварки под флюсом IH Beam;
2) Имеются соответствующие технические допуски, оговоренные в спецификациях машины для сварки двутавровых балок;

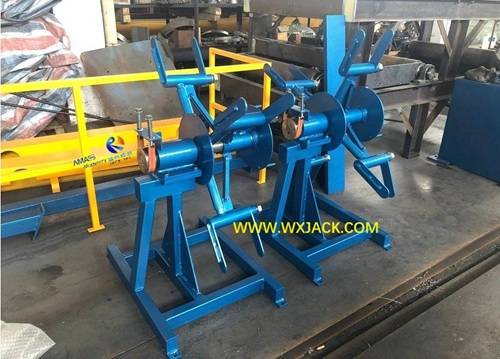

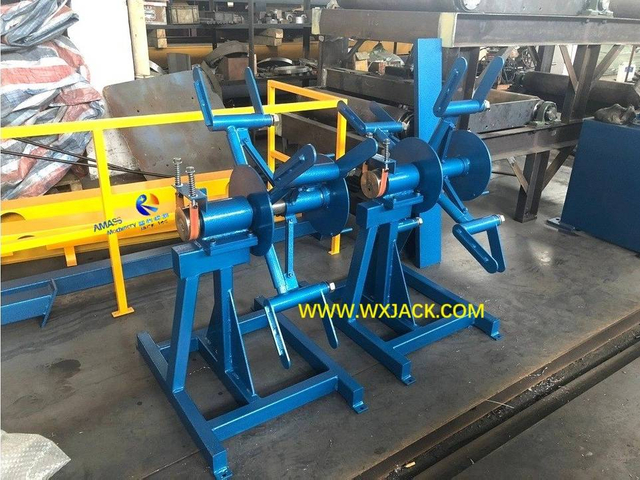

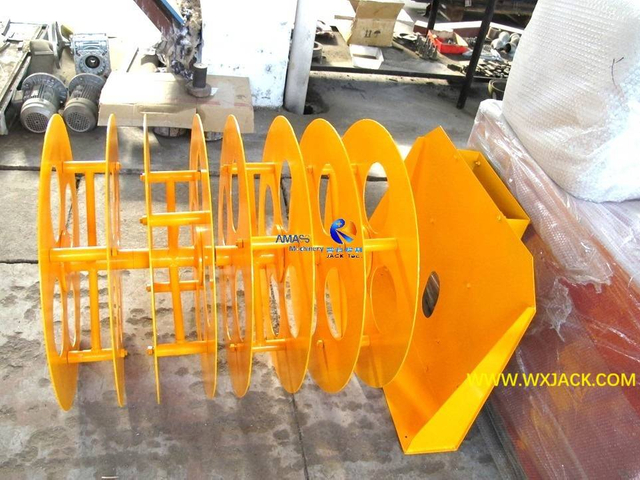

1) IH Beam Welding Machine имеет достаточное количество вспомогательных сварочных механизмов,
2) Особенно в сериях LHA и LHT: Один комплект сварочного аппарата IH Beam Gantry имеет 2 набора функциональных ячеек каждого вида,
3) Включая: Источник питания для дуговой сварки под флюсом и его пульт управления/ узел подачи сварочной проволоки/ узел подачи и рециркуляции сварочного флюса;
1) Включая: Кабели электроснабжения, машинного и сварочного питания, кабельные подвесные стеллажи и т.д.;
2) Стабильная электросеть без перепадов напрямую влияет на работу блока питания ПАВ и, следовательно, на качество сварки;
1) Включая: Восхождение по лестнице / ограждение, окружающее платформу / сигнальная лампа машины для дуговой сварки под флюсом IH Beam;

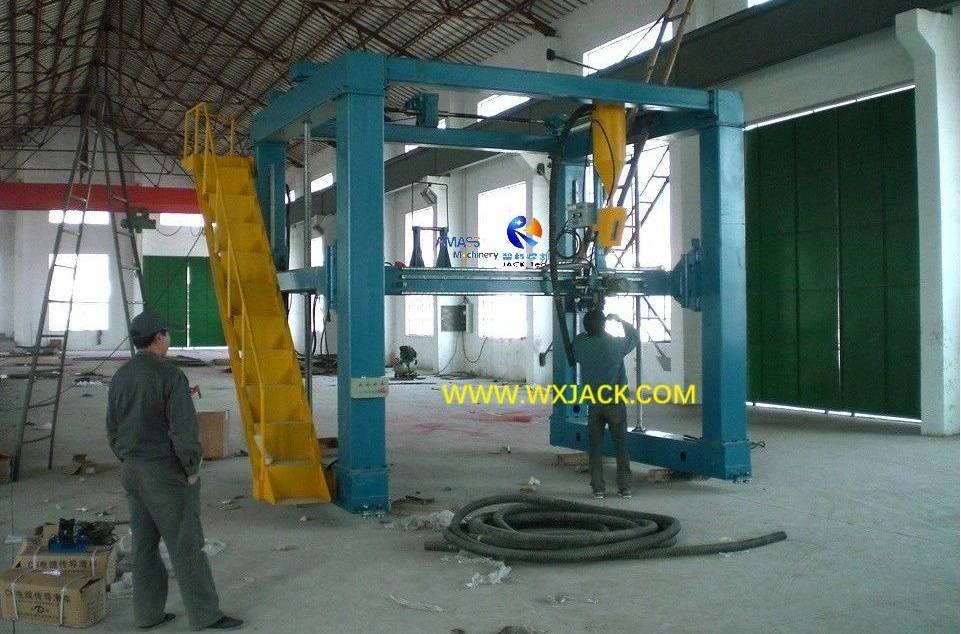

2) Механическая основная рама некоторых моделей IH Beam Beam Gantry Welding Machine достигает 4 м в высоту.Таким образом, правильно установленная лестница для подъема и окружающий забор имеют жизненно важное значение;
1) Включая: Поступление сырья;
2) Отправка готовой заготовки;
3) Внутренний подъем и поворот двутавровой балки с помощью передвижного крана;
4) Расположение платы управления сварочным аппаратом для дуговой сварки под флюсом IH Beam и блока питания SAW.

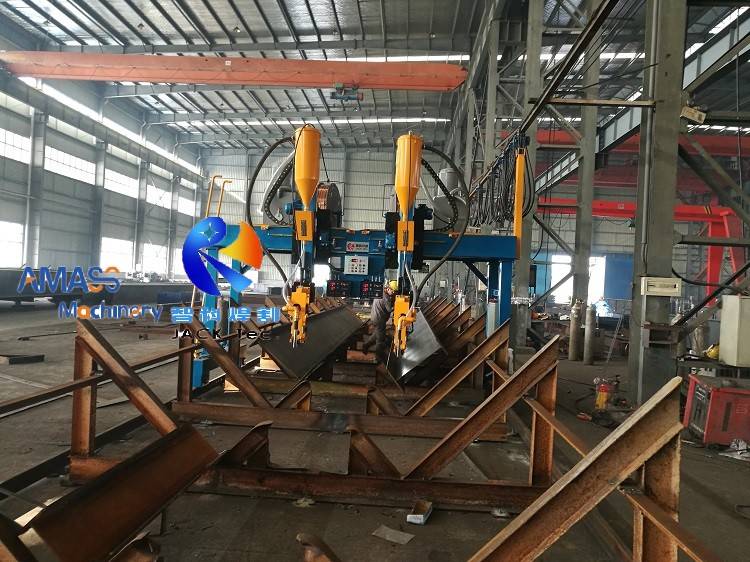

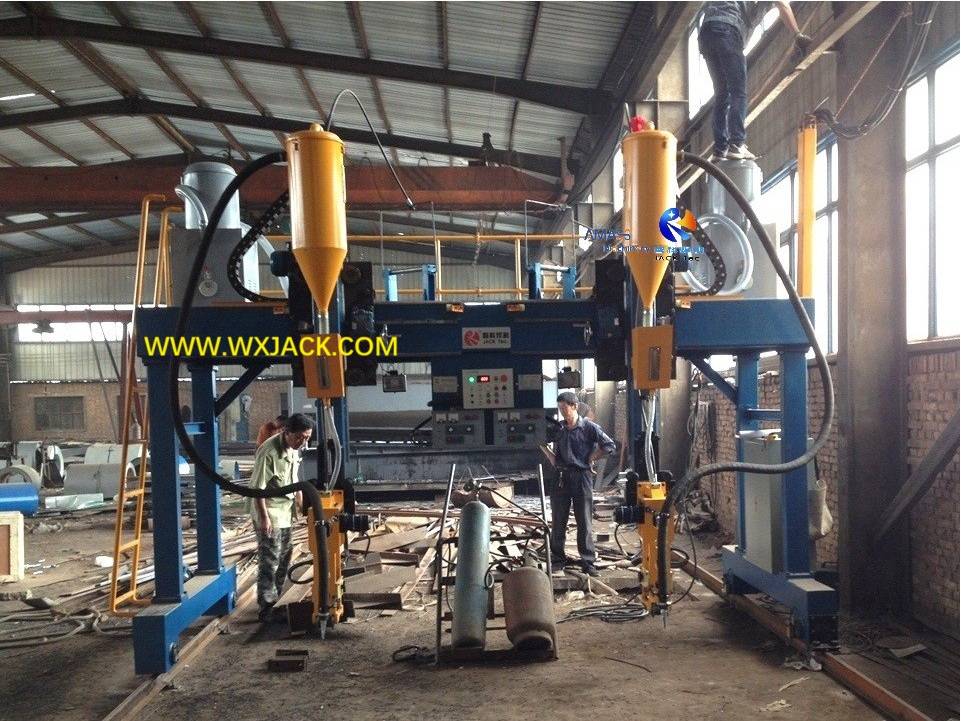

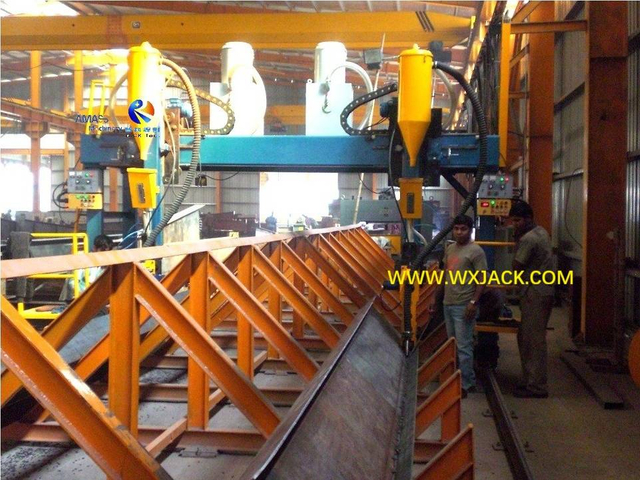

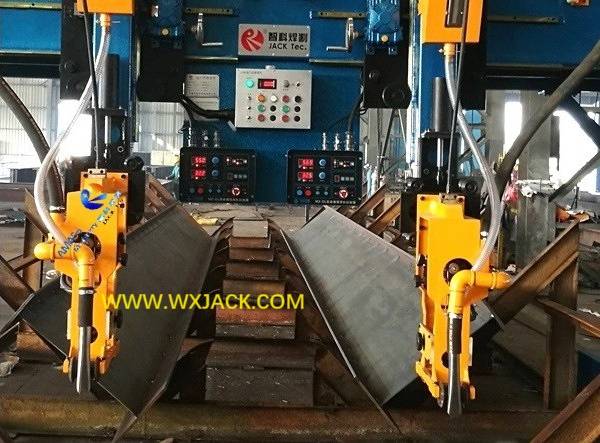

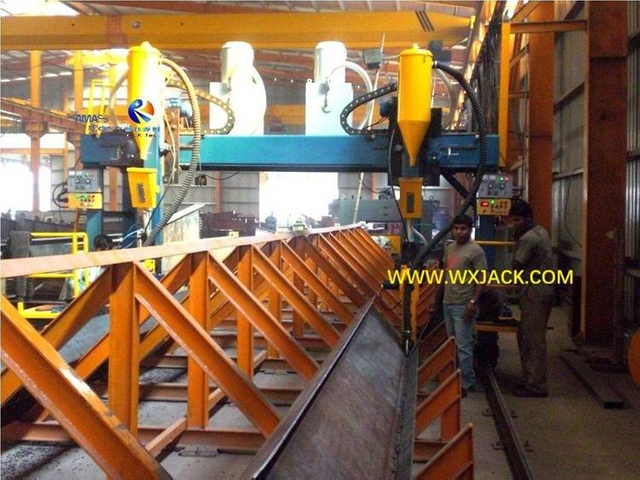

Положение скругления 45° Дуговая сварка под флюсом с большим током для производства сварных двутавровых балок в Уси JACK LHA модель IH Beam Gantry Welding Machine

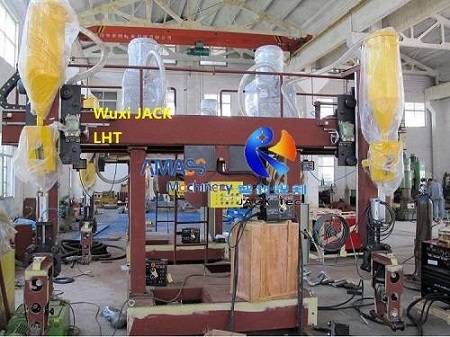

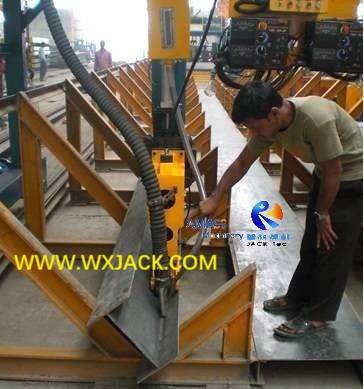

Соблюдение близкого расстояния при дуговой сварке под флюсом, реализовано в машине Wuxi JACK LHT модели IH Beam для дуговой сварки под флюсом

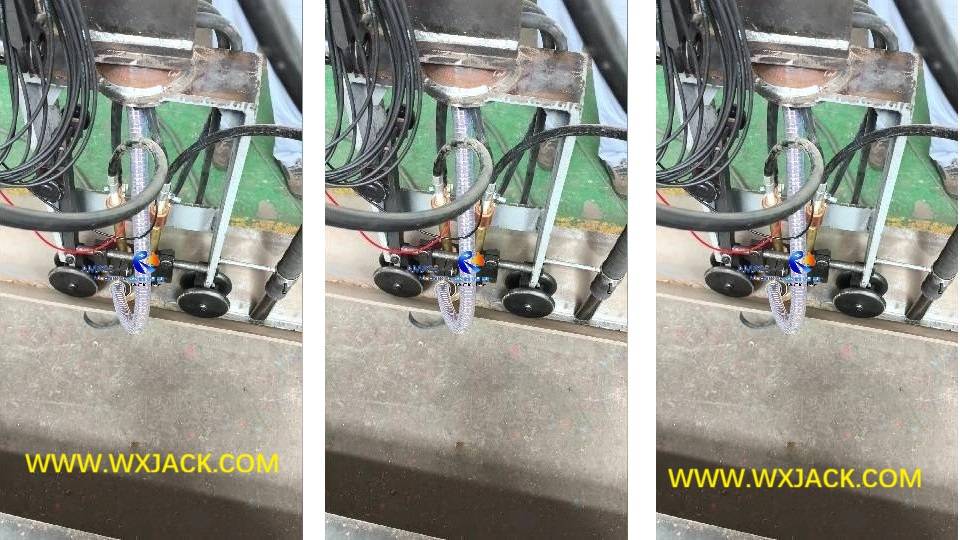

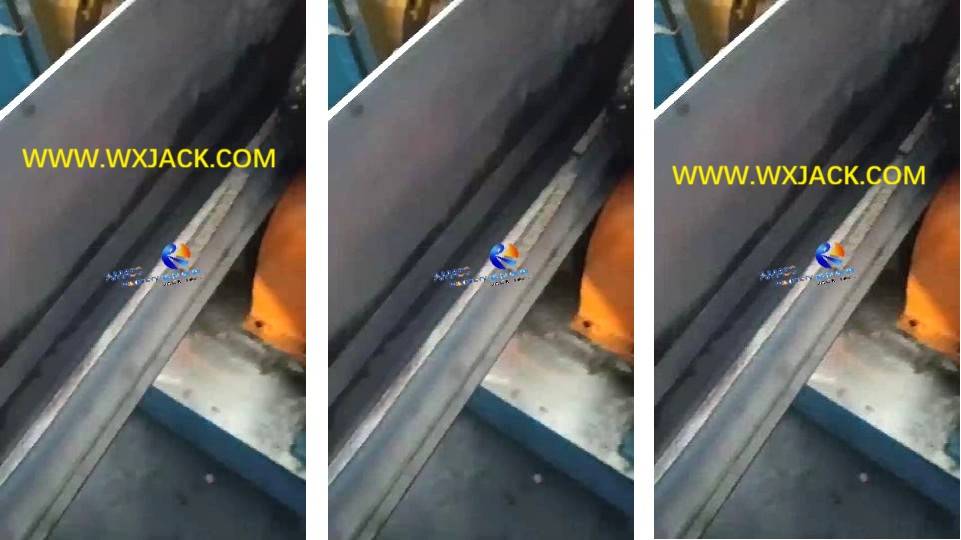

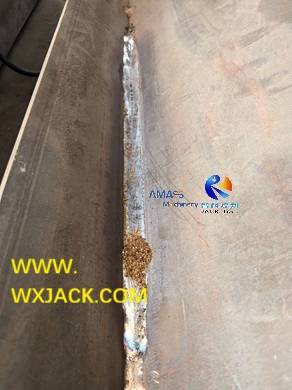

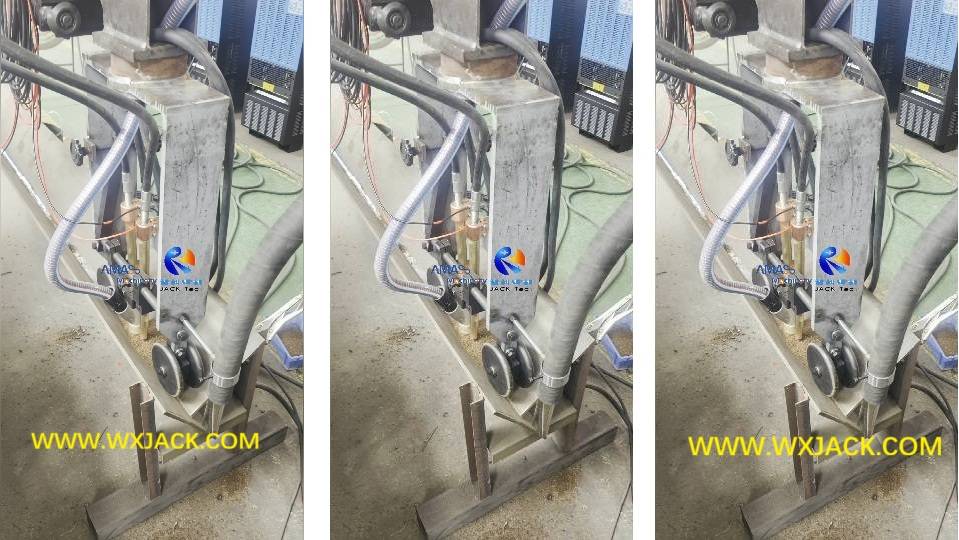

Динамический просмотр включен Превосходное качество сварного шва, доставлено с работы по дуговой сварке под флюсом машины для сварки балок Wuxi JACK IH
Которые различаются по прикладной направленности и структуре:

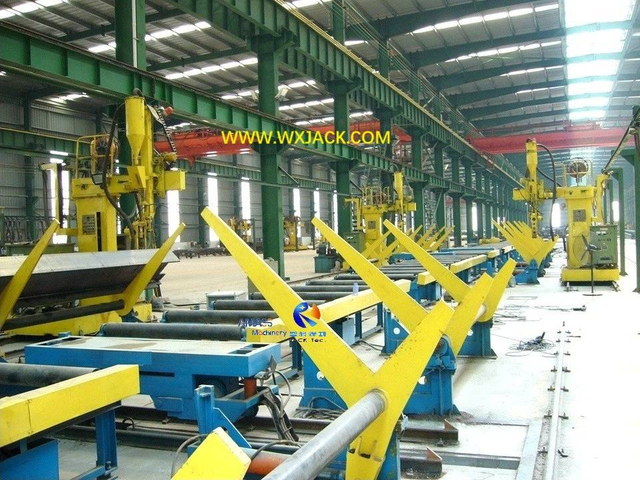

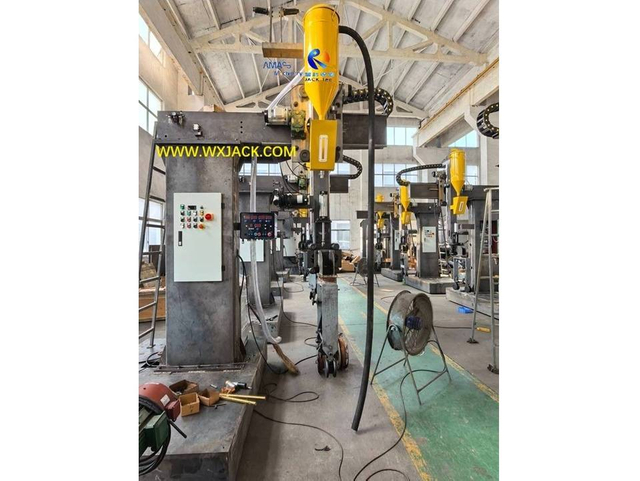

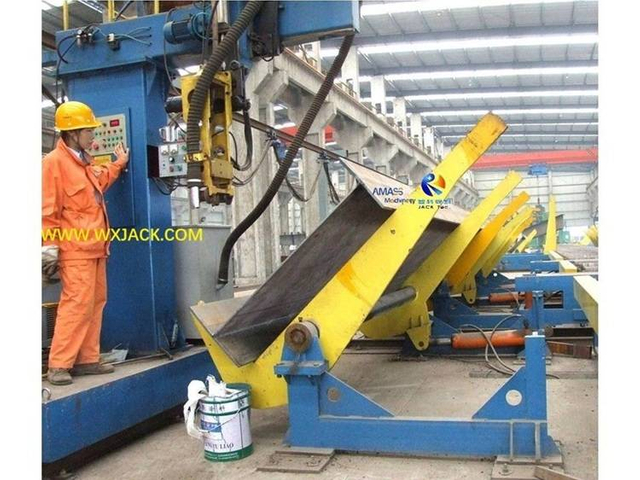

1) Модель БАК Тележка колонны SAW IH Beam Welding Machine;

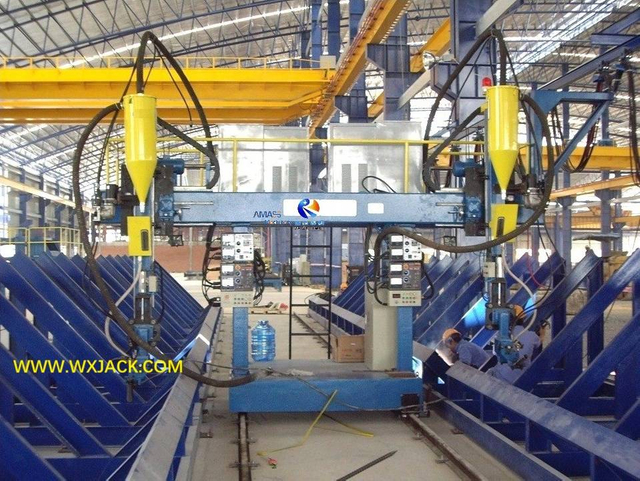

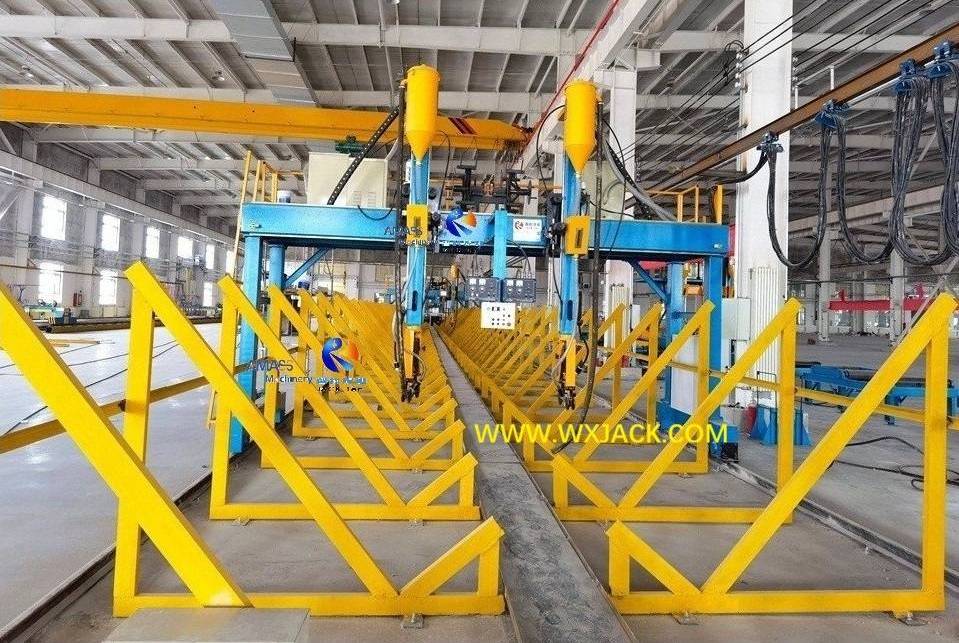

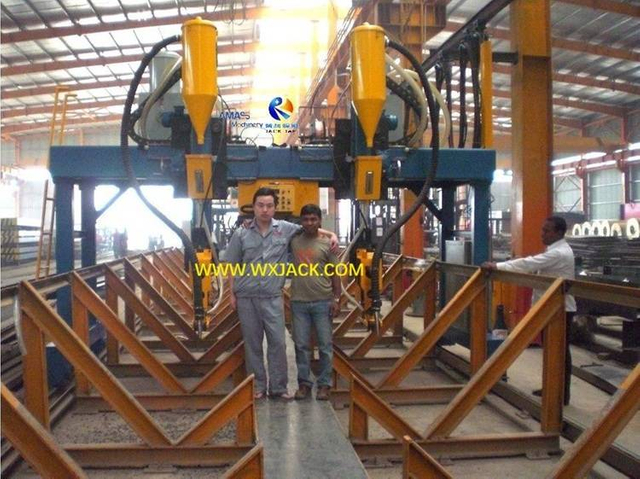

2) Серия LHA Портальная сварочная машина IH Beam, включая LHAZ с центральным управлением и LHAC с боковым управлением;
3) Модель ЛХТ Сварочный аппарат для портальной балки T Structure IH;
4) левый/левый руль Портальный сварочный аппарат IH Beam специальной конструкции

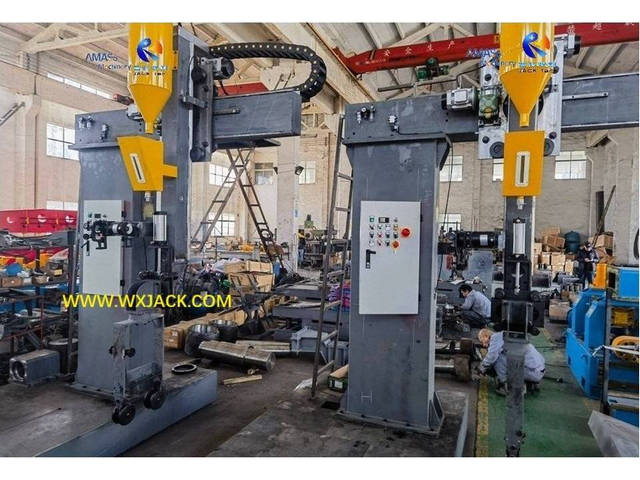

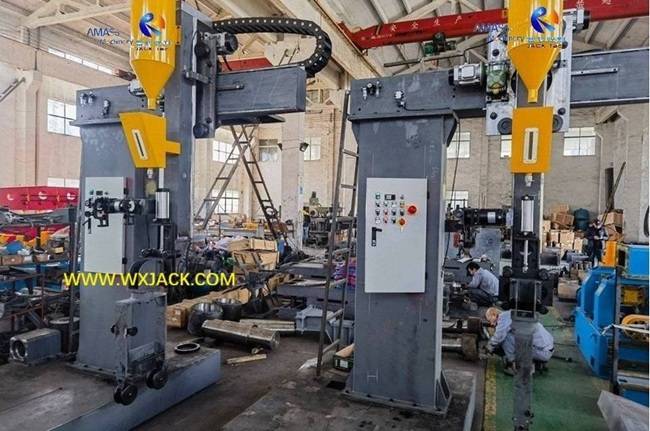

1) Машина для дуговой сварки под флюсом с открытой структурой IH Beam: Конструкция тележки колонны LHC и сварочный аппарат с двутавровой балкой LHT T-образной рамы;
2) 'Портальный сварочный аппарат SAW IH': Портальный сварочный аппарат LHA IH; Портальный сварочный аппарат LHG/LHD;
Модель Машина для дуговой сварки под флюсом IH Beam | БАК |
Положение оператора во время работы | Стоит на Передвижная тележка |
Работающие сотрудники | 1 оператор |

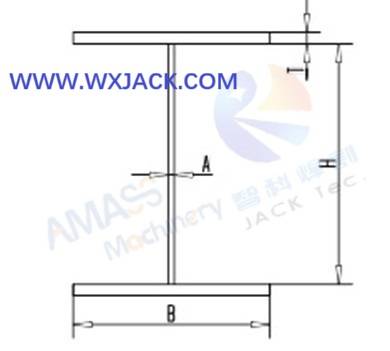

IH Луч Макс.Высота паутины | 2000 мм |
I Толщина стенки двутавровой балки | 6 ~ 32 мм |
Диапазон ширины полки балки IH | 200 ~ 800 мм |
I Диапазон толщины полки двутавровой балки | 6 ~ 40 мм |
Длина IH луча | 4000 ~ 15000 мм |
IH Луч Макс.Масса | 20 тонн |
Количество сварочных аппаратов в 1 комплект портального сварочного аппарата IH Beam | 1 блок |
IH Beam SAW Скорость сварки | 240 ~ 2400 мм/мин. |
Перемещение двутавровой балки | 60° опрокидывание |

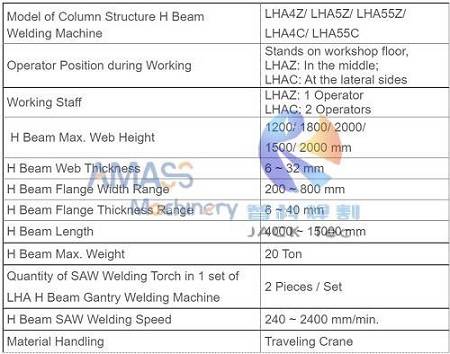

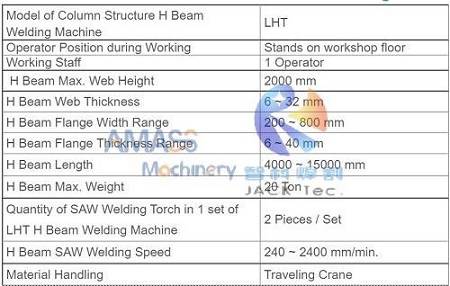

Модель портального сварочного аппарата IH Beam | LHA4Z/ LHA5Z/ LHA55Z LHA4C/ LHA5C |
Положение оператора во время работы | Стенды на полу мастерской: ЛХАЗ: В середине; LHAC: сбоку |
Работающие сотрудники | ЛХАЗ: 1 оператор LHAC: 2 оператора |
IH Луч Макс.Высота паутины | 1200/ 1800/ 2000 мм 1500/ 2000 мм |
I Толщина стенки двутавровой балки | 6 ~ 32 мм |
Диапазон ширины полки балки IH | 200 ~ 800 мм |
Диапазон толщины полки двутавровой балки | 6 ~ 40 мм |
Диапазон длины луча IH | 4000 ~ 15000 мм |
I H Луч Макс.Масса | 20 тонн |
Количество сварочных аппаратов в 1 комплекте Портальный сварочный аппарат IH Beam | 2 шт./компл. |
IH Beam SAW Скорость сварки | 240 ~ 2400 мм/мин. |
Стиль управления балкой IH | Передвижной кран |
Модель портального сварочного аппарата IH Beam | LHT |
Положение оператора во время работы | Посередине под горизонтальной балкой |
Работающие сотрудники | 1 оператор |
H Луч Макс.Высота паутины | 2000 мм |
Толщина стенки двутавровой балки | 6 ~ 32 мм |
Диапазон ширины полки двутавровой балки | 200 ~ 800 мм |
Диапазон толщины полки двутавровой балки | 6 ~ 40 мм |
Длина двутавровой балки | 4000 ~ 15000 мм |
H Луч Макс.Масса | 20 тонн |
Количество сварочных аппаратов в 1 комплект портального сварочного аппарата IH Beam | 2 шт./компл. |
IH Beam SAW Скорость сварки | 240 ~ 2400 мм/мин. |
Форма обращения с балкой IH | Передвижной кран |
Длина заготовки L | 9000 ~ 16000 мм |
Диаметр большого конца D | ≤2500 мм |
Диаметр малого конца d | ≥300 мм |
Конус заготовки | а=8°(а=(Dd)/L) |
Вес заготовки | ≤6000 кг |
Скорость перемещения портала (скорость сварки) | 200 ~ 2000 мм/мин. |
Портальный приводной двигатель | 2 х 1,1 кВт, двойной привод |
Портальный транспортный рельс | 24кг/м, точное хонингование |
Двигатель поперечного перемещения сварочной горелки | 0,2 кВт |
Подъемный двигатель платформы | 2,2 кВт |
Скорость подъема платформы | 1500 мм/мин. |

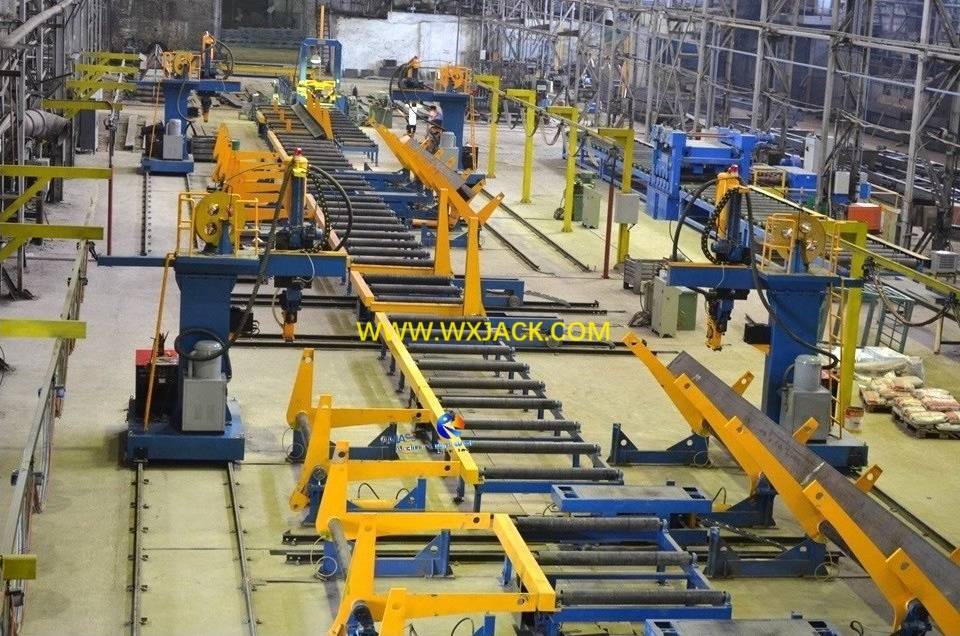

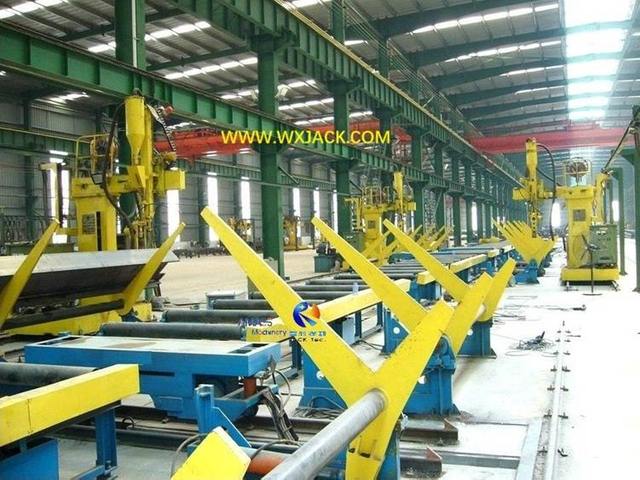

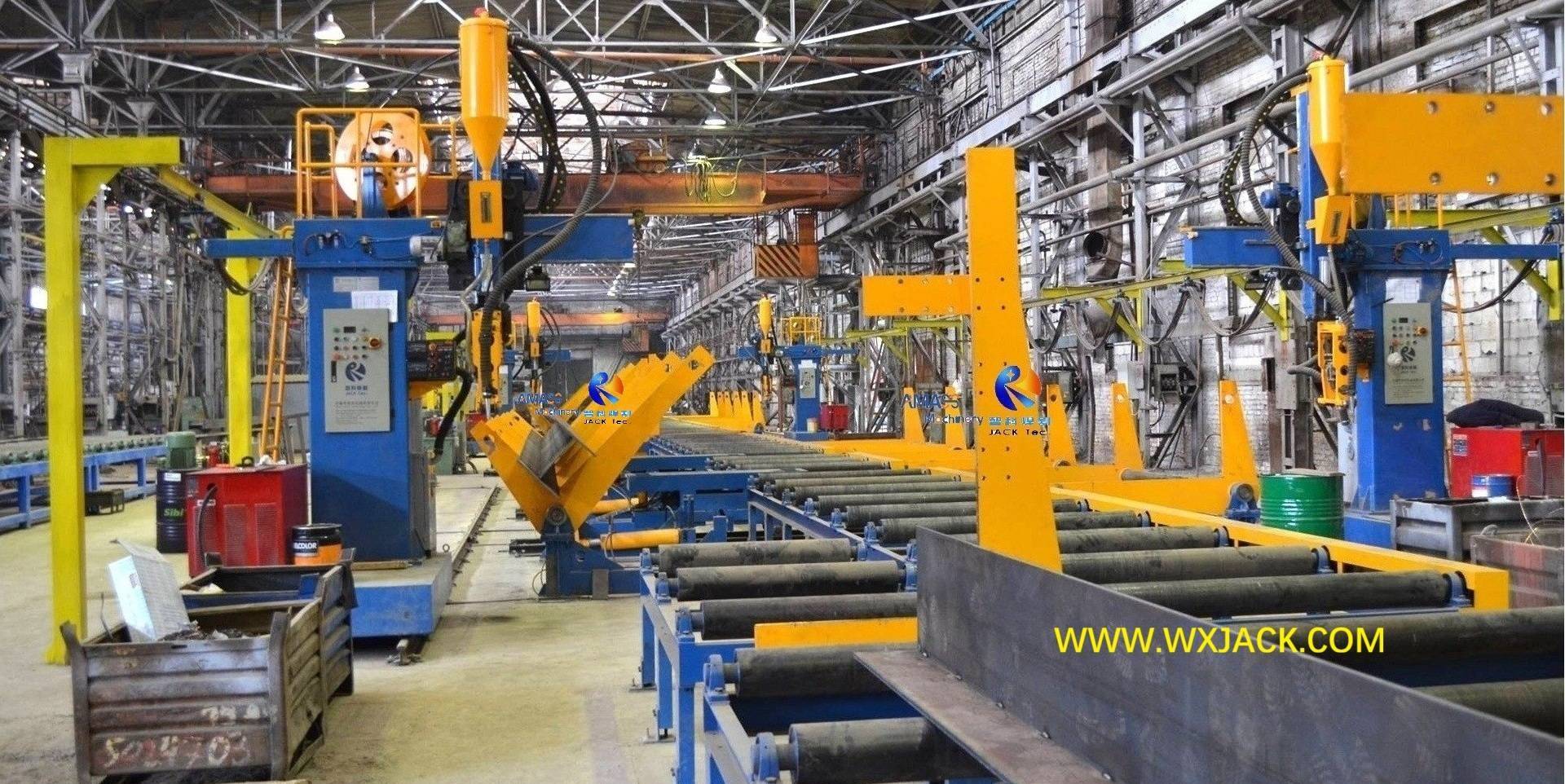

1) В качестве основного оборудования для сварки T/I/H Beam, LHC/LHT/LHA SAW IH Beam Gantry Welding Machine незаменимы в автоматическая и полуавтоматическая линия по производству двутавровых балок, и Линия по производству тавровых балок;

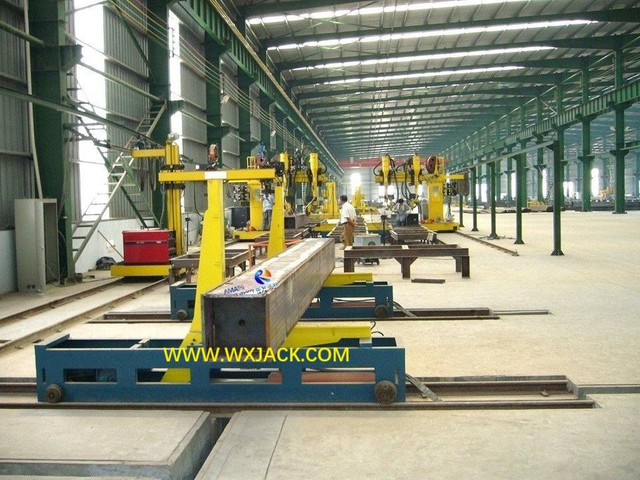

2) Машина для сварки двутавровых балок модели LHT с Т-образной рамой также используется в Линия по производству балок BOX;

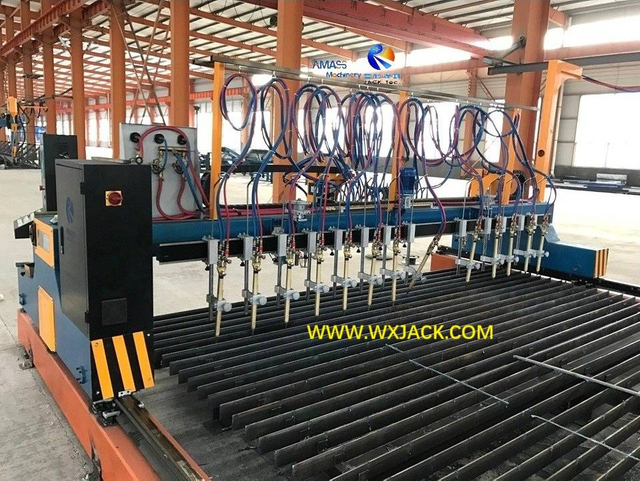

1) Станок для резки пластин с ЧПУ;

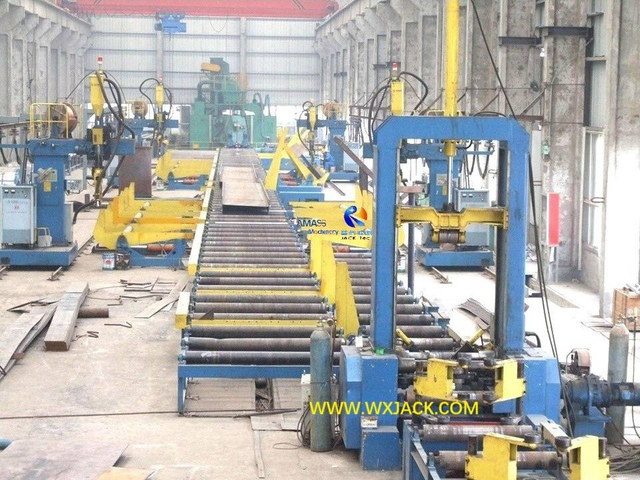

2) Машина для сборки двутавровых балок;

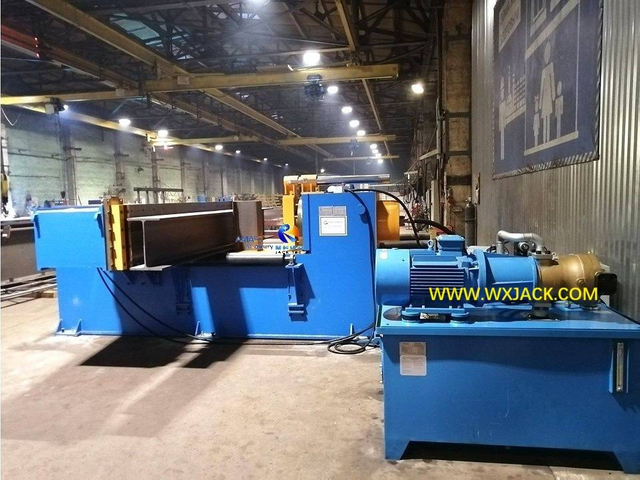

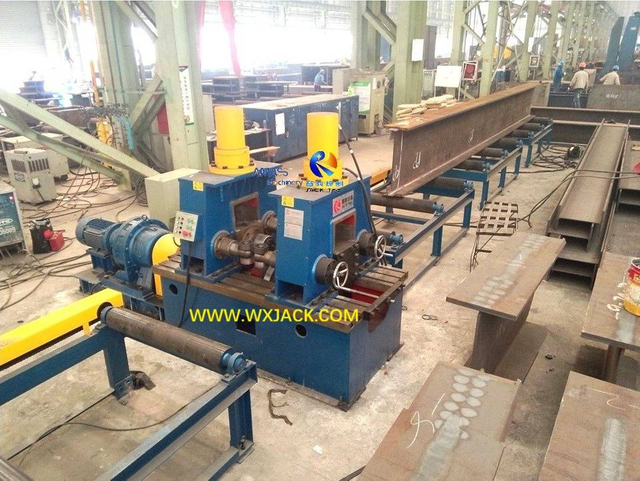

3) Машина для правки балок IH;

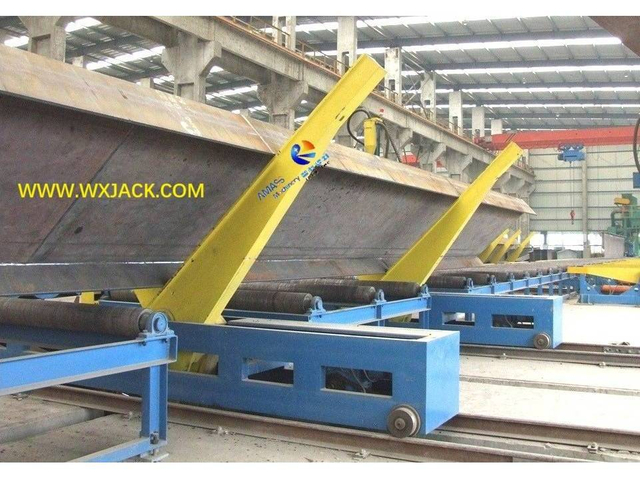

4) Гидравлический привод 60°/90°/180° Опрокидывание стеллажа для оборудования;
5) Гидравлический привод стального конвейера;

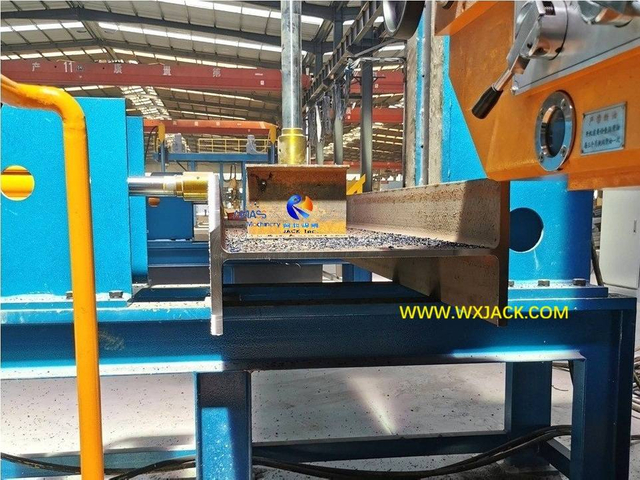

6) Фрезерный станок для обработки торца балки IH;
Важное дополнительное оборудование для производства T/I/H/BOX Beam:
1) Кромкофрезерный станок;
2) Станок для округления кромок;
3) Машина для стыковой сварки пластин
1) Применение сварочного аппарата с двутавровой балкой специальной конструкции LHG/LHD требует поддержки со стороны Welding Fixture;

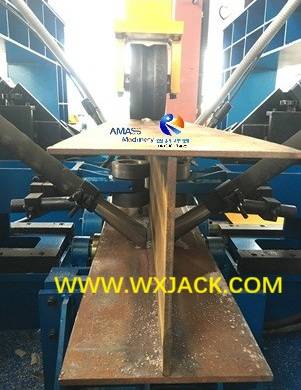

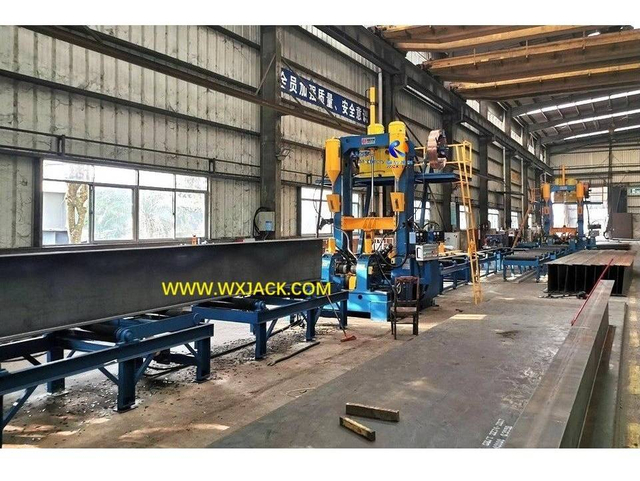

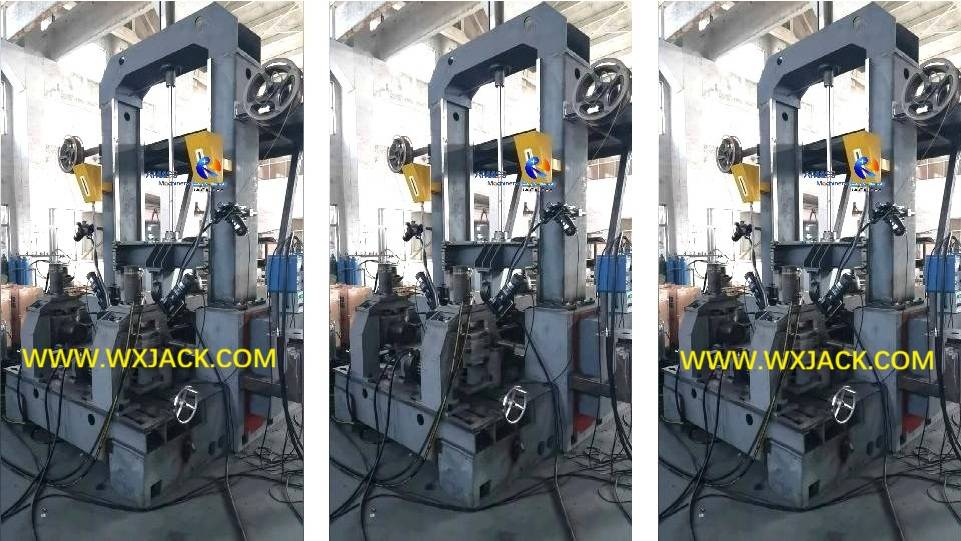

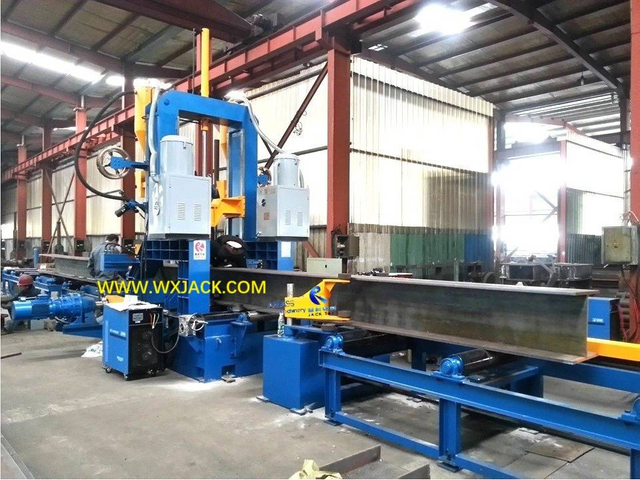

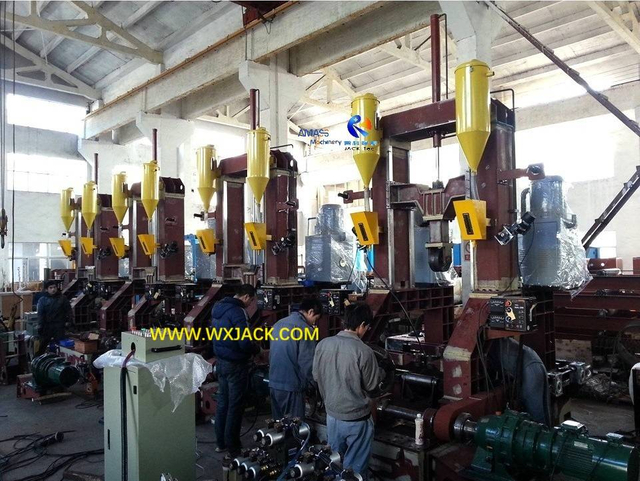

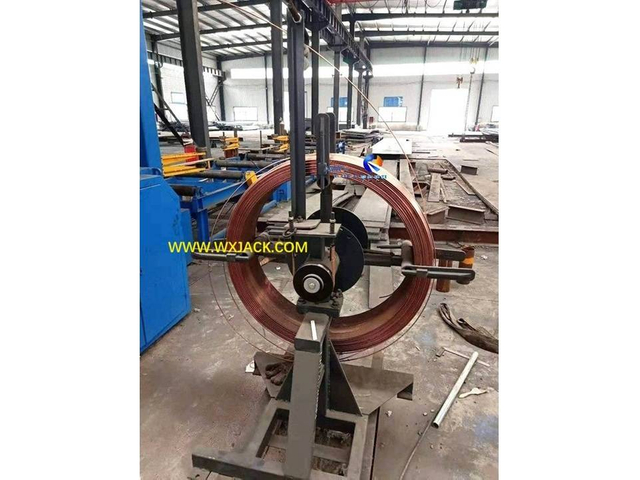

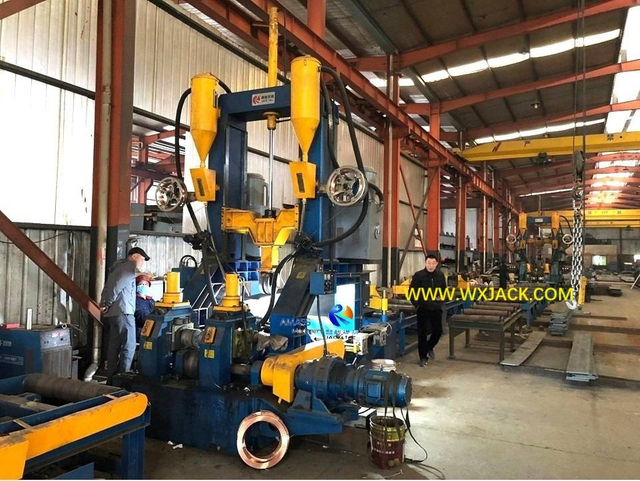

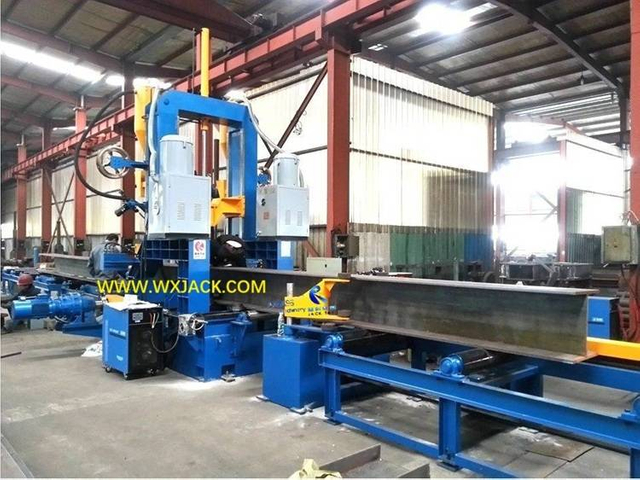

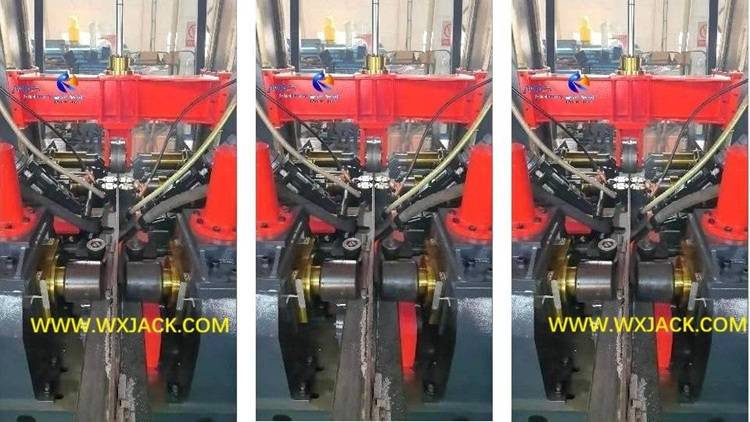

2) Машина для сварки и правки сборки двутавровых балок (машина для изготовления двутавровых балок 3 в 1) производит сварку двутавровой / двутавровой балки, аналогичную машине для сварки двутавровой балки, но в виде однопроходного сварочного шва для легких и средних режимов работы.
