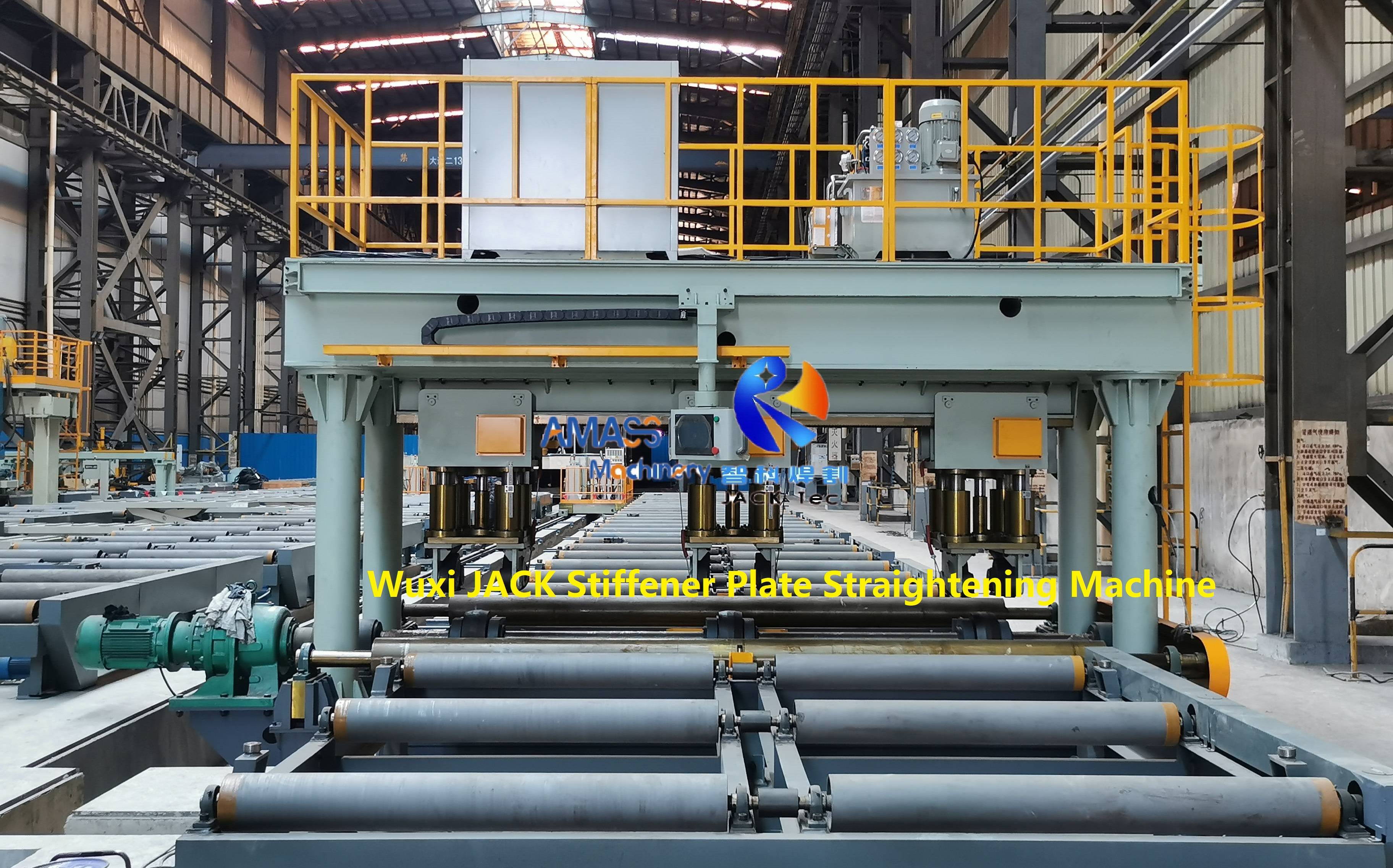

1 Stiffened Plate Straightening Machine 25- 微信图片_20210904081423

Wuxi JACK Машина для правки жестких пластин, важное оборудование для клиентов, производящих элементы из балочных пластин!

Панель навигации на странице "Машина для правки жестких листов"

1. Назначение и применение машины для правки жесткого листа. Быстрая навигация

1. Назначение и применение машины для правки жесткого листа.

2. Изображение машины для правки пластин жесткости Wuxi JACK.

3. Основные рабочие узлы машины для правки ребристых листов.

4. Технические параметры машины для правки ребристых листов.

5. Эксплуатация машины для правки жесткого листа

6. Структура и принцип работы машины для правки ребристых листов.

7. Применение и сопутствующее оборудование машины для правки ребристых листов

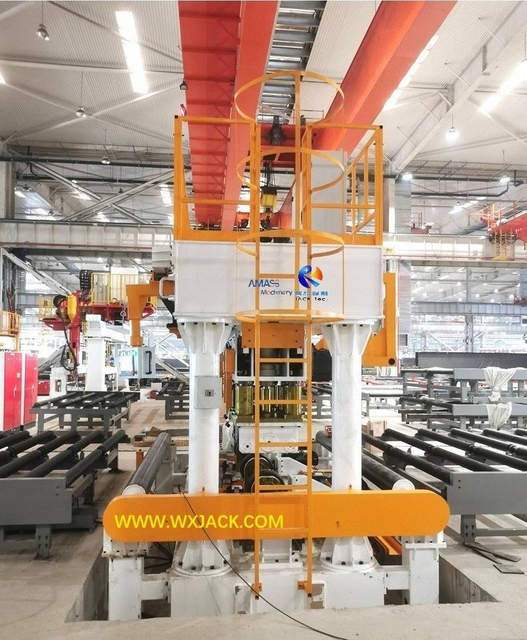

1 Машина для правки жестких пластин 10- 微信图片_20210831171218

4 Машина для правки ребристых пластин 3- IMG_1847

4 Машина для правки ребристых пластин 8- 微信图片_20210831171159

5 Машина для правки жестких пластин 24- 微信图片_20210902135348

6 Машина для правки пластин жесткости 7 – 25 августа 微信图片_20210825175922

7 Машина для правки реберных пластин 19- 微信图片_20210902135300

8 Машина для правки ребристых пластин 21A 24- 微信图片_20210902135331

Назначение и применение машины для правки жесткого листа

1. Отрасли и конструкции, в которых используются машины для правки жесткого листа:

1) В отраслях мостового крана, строительства мостов, портового машиностроения и т. д. одной из наиболее часто используемых важных рабочих частей является Элемент пластины балки большого сечения, который обычно имеет размеры поперечного сечения: высота 1000 мм ~ 1500 мм, ширина 1500 мм ~ 3000 мм, общая длина от 20 до 30 м;
2) Эти элементы балочной пластины большого сечения изготовлены из пластин жесткости или ребристых пластин, которые состоят из одного куска стального листа большого размера и приварены к его верхней части параллельно 1-3 элементам жесткости;

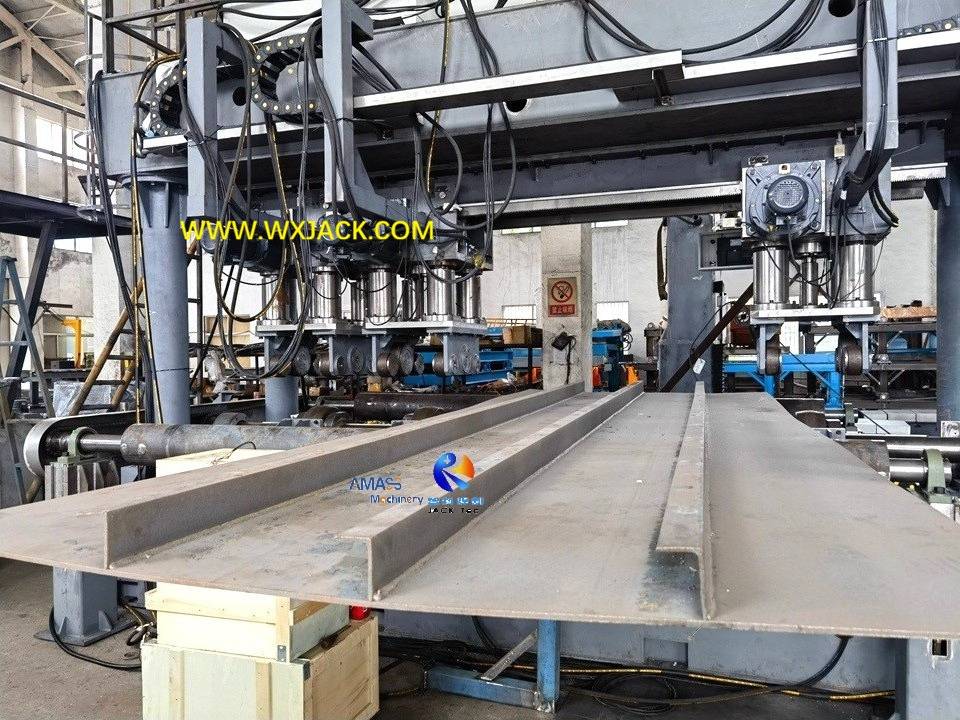

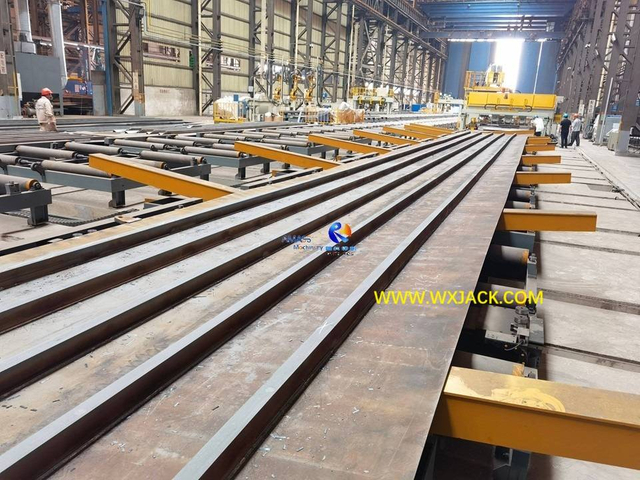

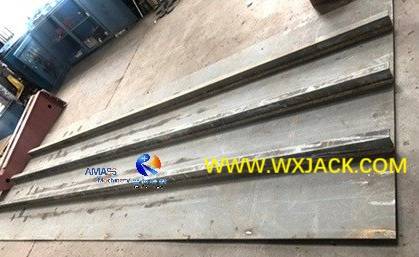

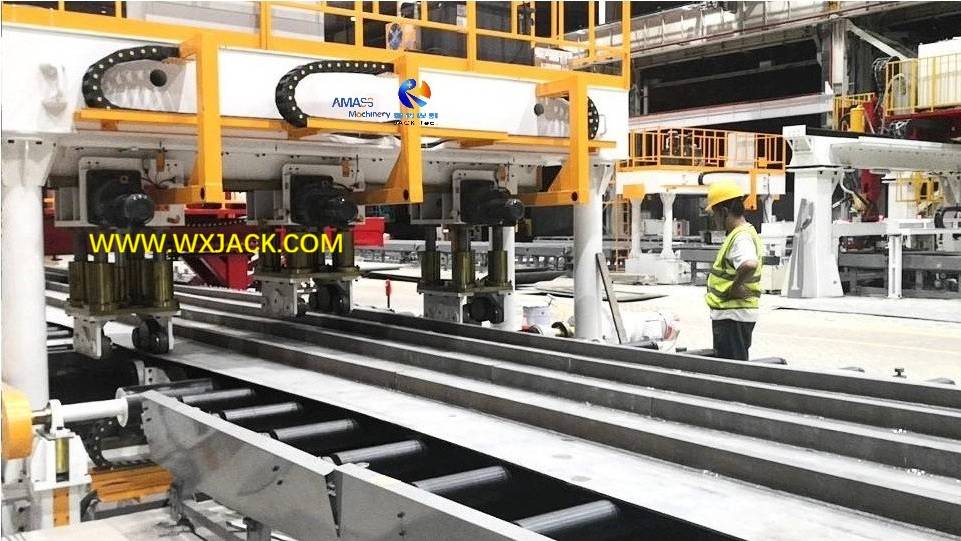

Кусок ребристой пластины, выпрямленный с помощью машины для правки ребристых пластин:

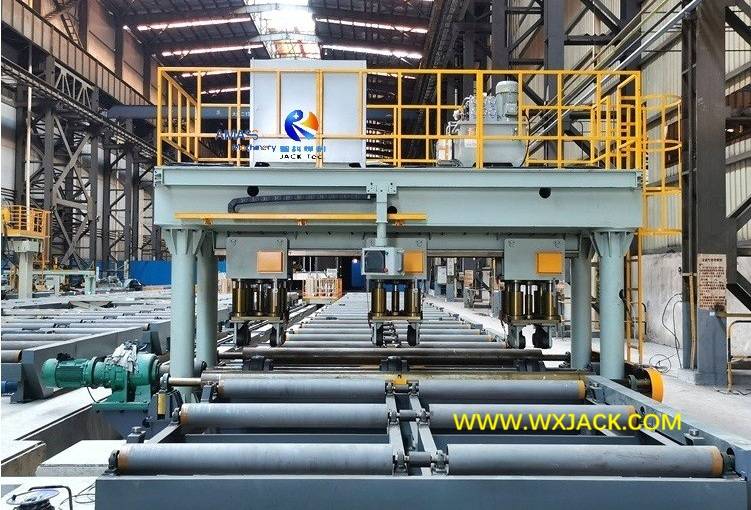

Рис. 1. Машина для правки ребристых пластин 23- 微信图片_20210902135341

3) При изготовлении пластин жесткости, после того как ребра жесткости приварены к стальному листу, сформированная пластина жесткости обычно подвергается определенной деформации из-за сварки.Машина для правки ребер жесткости серии J, или машина для правки ребристых пластин, предназначена для правки этих сварных и деформированных пластин жесткости:

2. Основное назначение и преимущества машины для правки пластин жесткости:

1) Соответственно, машина для правки реберных пластин применяется после станции сварки реберных пластин для правки реберных пластин, деформированных в результате сварки;

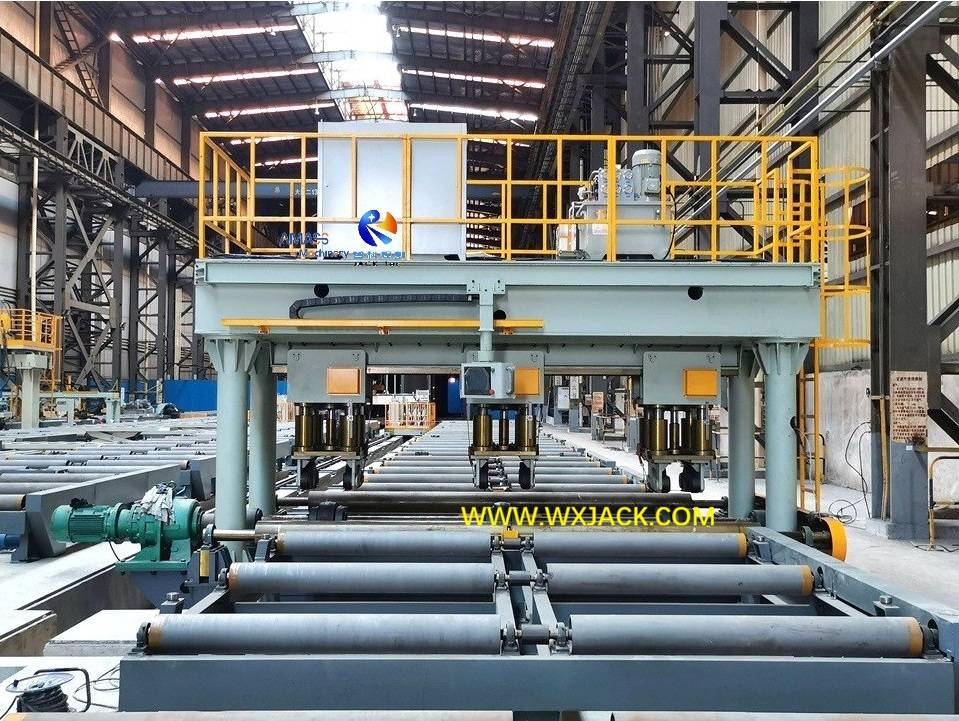

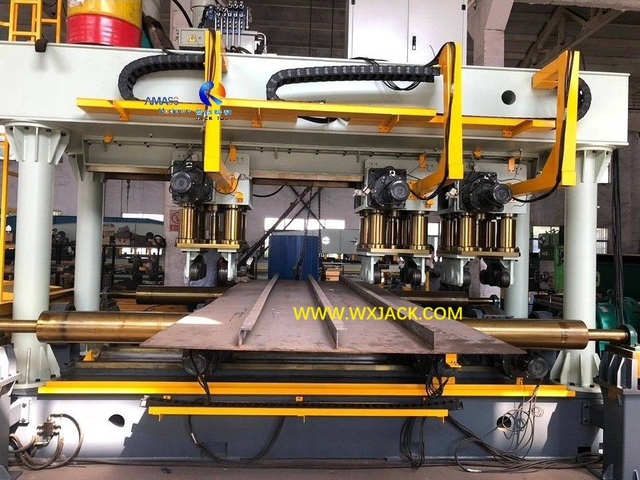

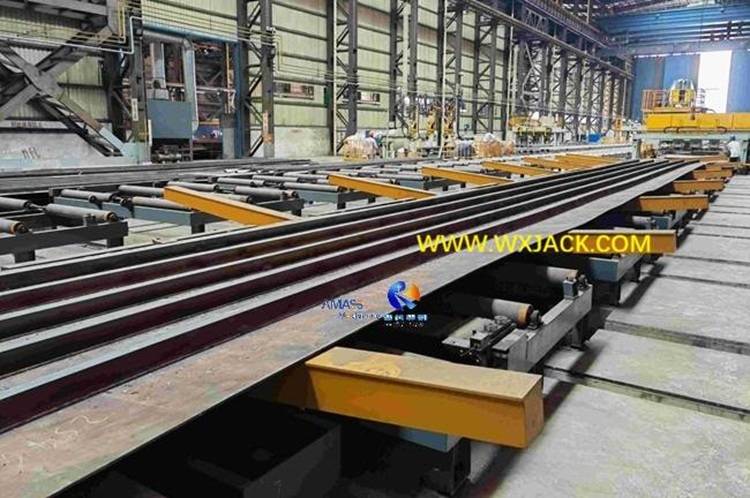

Комплект машины для правки ребристых пластин Wuxi JACK и ее заготовка из пластины жесткости:

Рис. 2. Машина для правки пластин жесткости — IMG_3318

2) Кроме того, с помощью процесса выпрямления можно снять напряжение с реберных пластин, что усиливает интегральную прочность производимого элемента балочной пластины большого сечения;
3) Технические характеристики пластины жесткости, применяемой для машины для правки ребристых пластин: Ширина 1000 мм ~ 3000 мм, толщина 8 мм ~ 28 мм;Длина 20м ~ 30м;

4) Для быстрого понимания просмотрите сводные слайды '_{Wuxi JACK Машина для правки жестких пластин}'.

Посмотреть больше

Различные модели машины для правки пластин жесткости серии Wuxi JACK J в процессе производства, ввода в эксплуатацию и на объекте заказчика

Посмотреть больше

Основные рабочие узлы машины для правки ребристых листов

1 Stiffened Plate Straightening Machine 12- 微信图片_20210831171232

2 Stiffening Plate Straightening Machine 4- IMG_2614(20180321-225158)

3 Rib Plate Straightening Machine 30-微信图片_20210904083406

4 Ribbed Plate Straightening Machine 18- 微信图片_20210902135253

5 Stiffened Plate Straightening Machine 31- 微信图片_20210904083413

6 Stiffening Plate Straightening Machine 32- 微信图片_20210904083420

7 Rib Plate Straightening Machine 9- 微信图片_20210831171209

8 Stiffened Plate Straightening Machine 33- 微信图片_20210904083427

Рабочие элементы машины для правки ребристых листов

Хотите проверить, из каких деталей, узлов и рабочих узлов состоит машина для правки ребристых пластин Wuxi JACK?Пожалуйста, проверьте фотографии с прокруткой влево

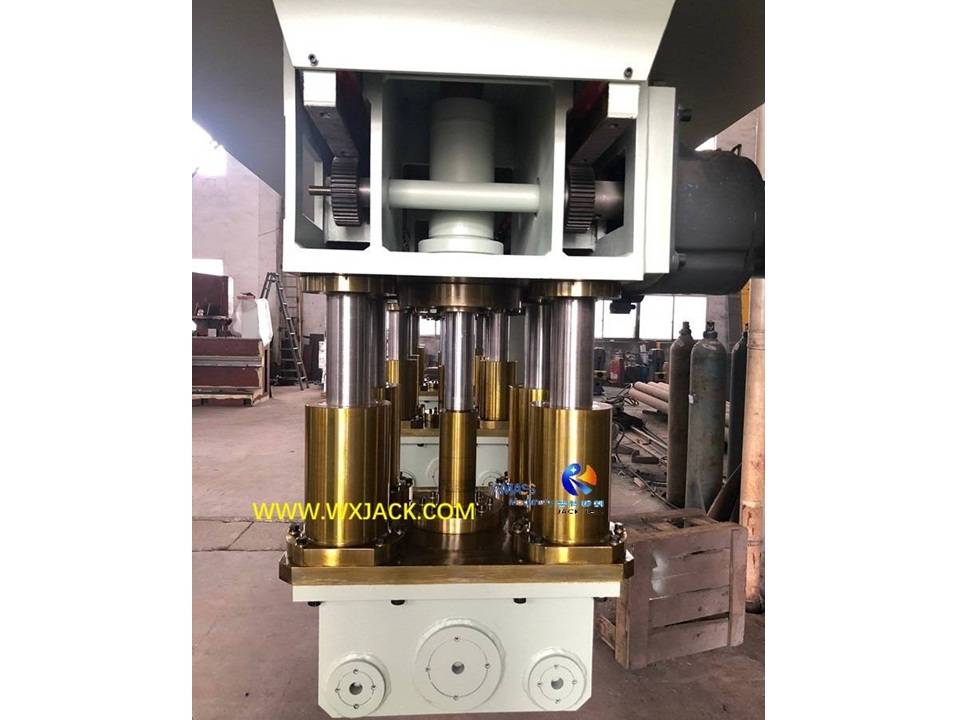

Для эффективной правки пластины жесткости машина для правки пластин жесткости серии J использует следующие функциональные ячейки:

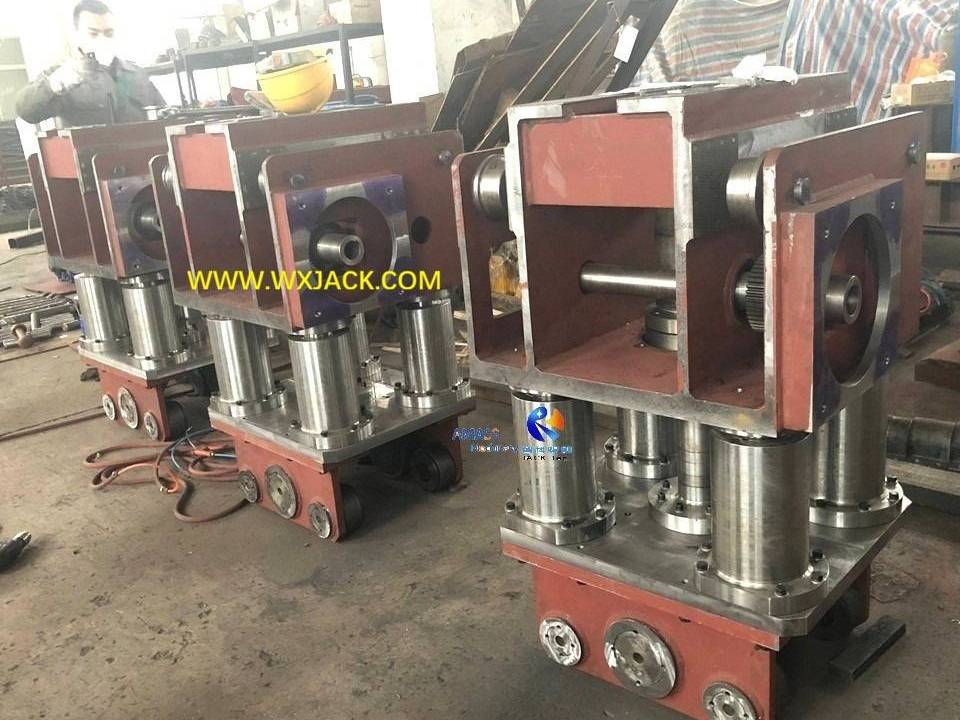

1. Правильные блоки: В одном наборе есть 3 набора выпрямляющих групп. Машина для правки ребристых пластин серии J.один комплект правильной группы состоит из верхнего правящего участка вниз и нижнего неподвижного правильного ролика;
2. Блок правки Блок поперечного перемещения: В станке для правки ребристых пластин серии J каждый комплект правильного блока можно перемещать горизонтально, чтобы приспособить различные положения ребер жесткости на стальном листе;
3. Нижние опорные ролики: Во время работы машины для правки жестких пластин нижние опорные ролики выполняют 2 функции: удерживают заготовку пластины жесткости и направляют ее вперед во время периода правки под действием двигателя переменного тока.

Посмотреть больше

Модели и технические параметры машины для правки ребристых листов серии J

1. Краткое описание технических характеристик машины для правки пластин жесткости серии J:

1) Существует 2 стандартные модели машины для правки жесткого листа серии J : J20 и J28 , которые различаются по макс.толщина выпрямляемой реберной пластины: 20 мм и 28 мм.Для получения подробной информации о производительности, гидравлических системах, механизмах безопасности и т. д. машины для правки пластин жесткости, пожалуйста, ознакомьтесь с соответствующими разделами продукции;
2) Шаг ребер жесткости на пластине жесткости может быть в диапазоне 225~700 мм/мин.;
3) В машинах для правки жестких листов серии J правильная работа выполняется с помощью гидравлического масляного цилиндра;Перемещение через переднюю часть пластины жесткости осуществляется двигателем переменного тока.

2. Технические параметры машины для правки пластин жесткости серии J:

Модель для правки пластин жесткости машины	J20 / J28
Ширина заготовки	1000 ~ 3000мм
Толщина выпрямления	8 ~ 20/ 28 мм
Количество Правильный блок	3 комплекта
верхнего правильного ролика Поперечный ход	4000 мм
Мин.Диапазон верхнего выпрямляющего ролика	700 мм
Диапазон интервалов ребер жесткости	225 ~ 700 мм
Высота поверхности входного и выходного конвейера	600 мм
Номинальное давление гидравлической системы	25 МПа
Максимум.Давление одиночной правильной установки	30 тонн
Спецификация нижнего выпрямляющего ролика	Масляный цилиндр высокого давления D125/d70-S200
Скорость выпрямления	6000 мм/мин.
Вертикальный ход опорных роликов	40 мм

Посмотреть больше

Эксплуатация машины для правки жесткого листа серии J

1. Рабочий механизм машины для правки пластин жесткости серии J:

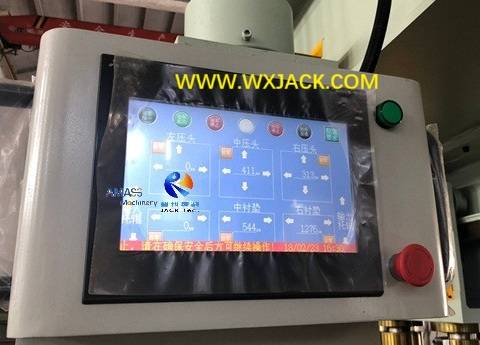

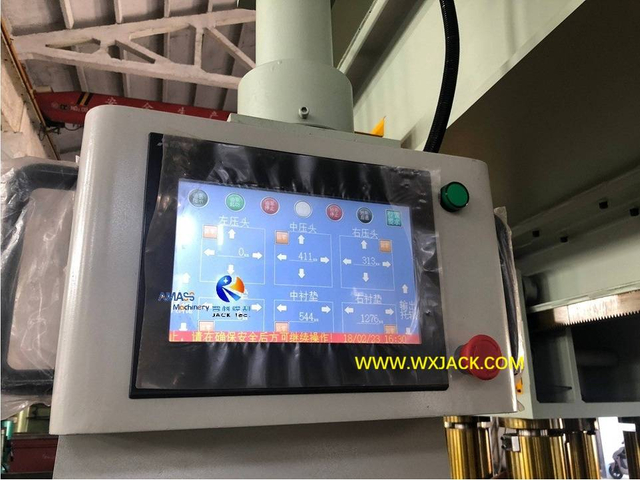

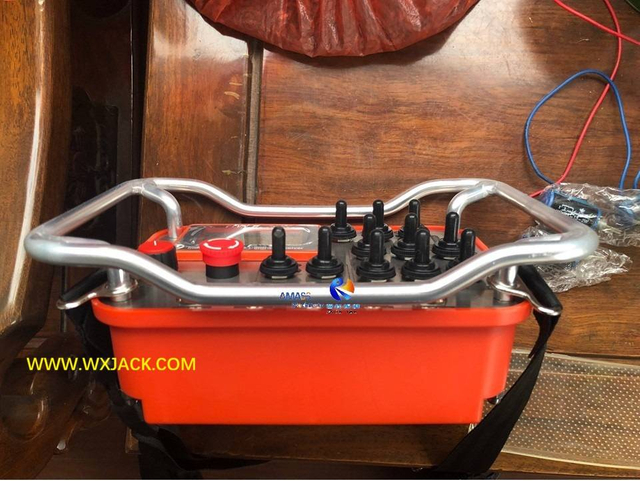

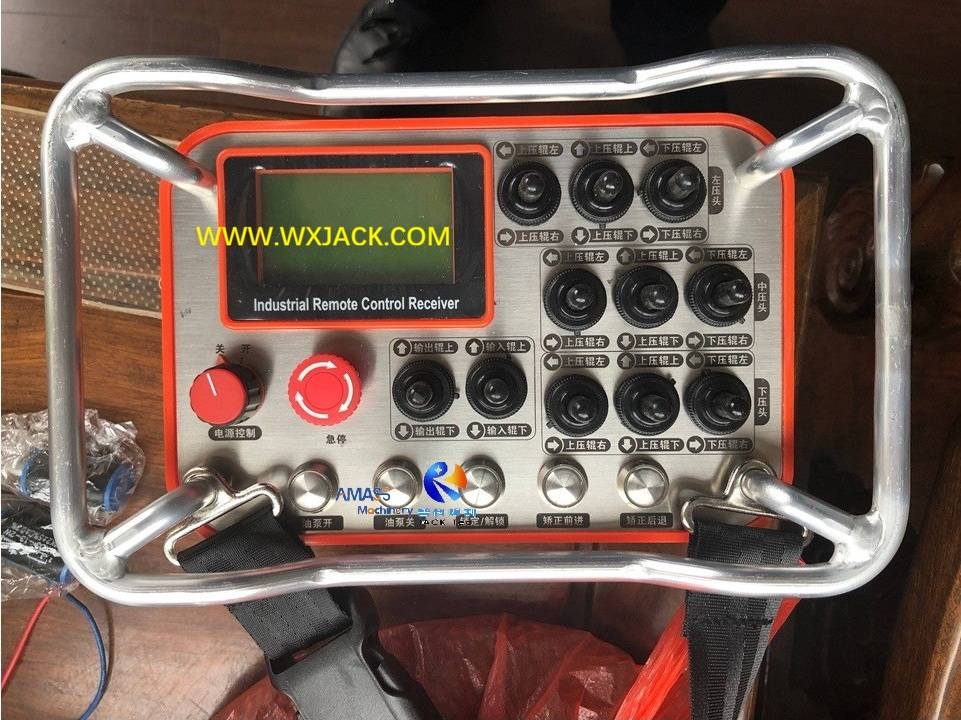

1) 1^ул. Фото: Для удобной и гибкой работы Машина для правки ребристых пластин серии J управляется с помощью пульта дистанционного управления.Это позволяет оператору стоять в любом удобном для работы и наблюдения положении;

2) Для наилучшего и наиболее точного эффекта правки в машине для правки ребристых листов управление 3 комплектами правильных блоков осуществляется индивидуально: каждое движение для каждого из правильных роликов в каждой из групп правки;
3) Согласно предыдущим параметрам, скорость правки в машине для правки жесткого листа серии J постоянна: 6000 мм/мин.

2. Регулировка поперечного положения узла правки в машине для правки ребристых листов серии J:

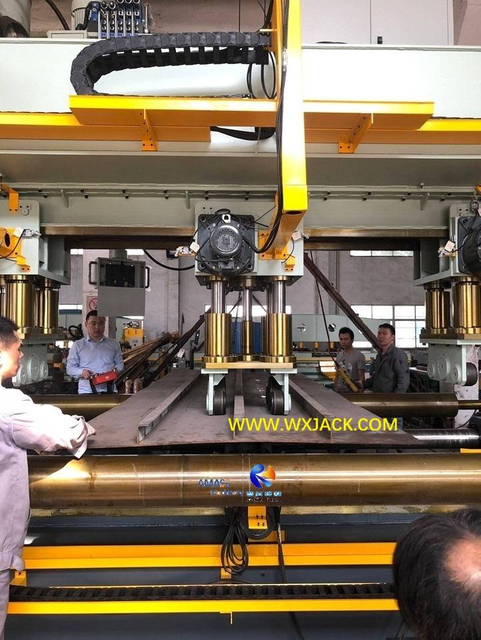

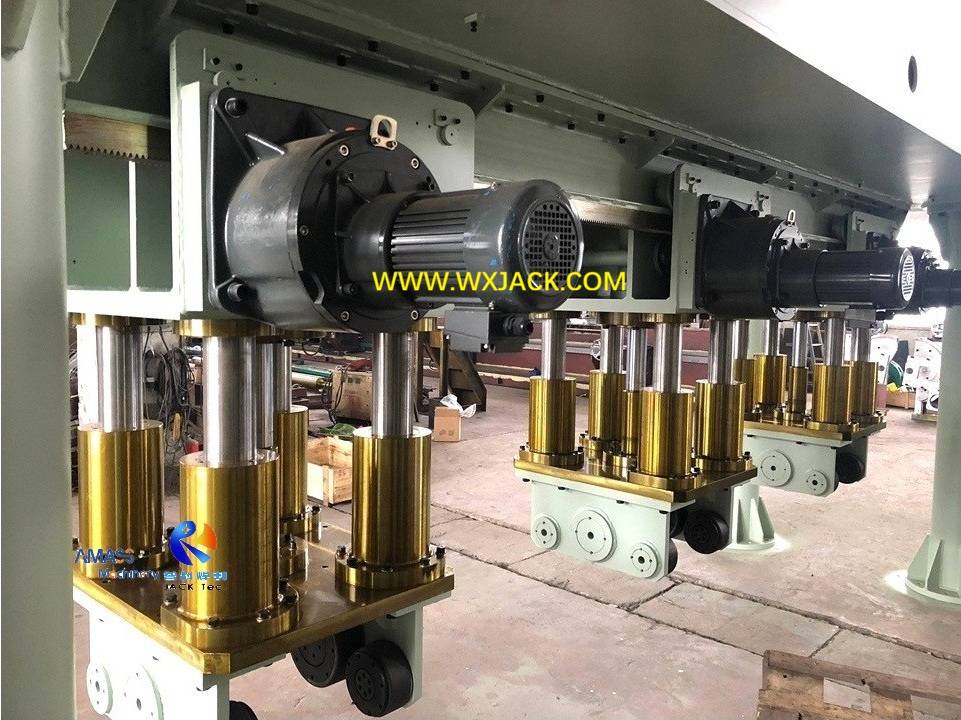

1) 2^й Фото: В одном наборе есть 3 комплекта выпрямляющих блоков. Машина для правки ребристых пластин серии J.Как мы знаем, интервалы между ребрами на ребристой пластине могут быть в диапазоне 225 ~ 700 мм, это необходимо для удовлетворения различных условий применения у разных клиентов;
2) Соответственно, 3 комплекта правильных узлов можно перемещать влево и вправо вдоль верхней горизонтальной балки основной рамы в машине для правки пластин жесткости серии J в зависимости от условий распределения элементов жесткости на заготовке;
3) Изменение поперечного положения и контроль правильных узлов является одним из основных технических узлов в системе управления машиной для правки ребристых листов серии J.: Он управляется с помощью ПЛК (программируемый логический контроллер), определяется с помощью энкодера и приводится в действие двигателем переменного тока.

3. Управление объемом правки на машине для правки жесткого листа серии J:

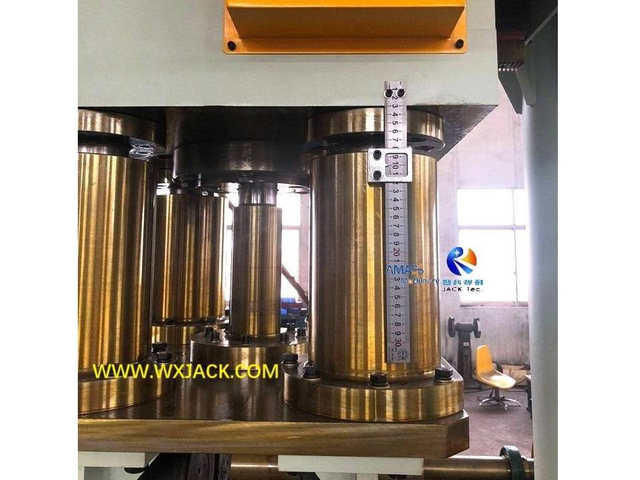

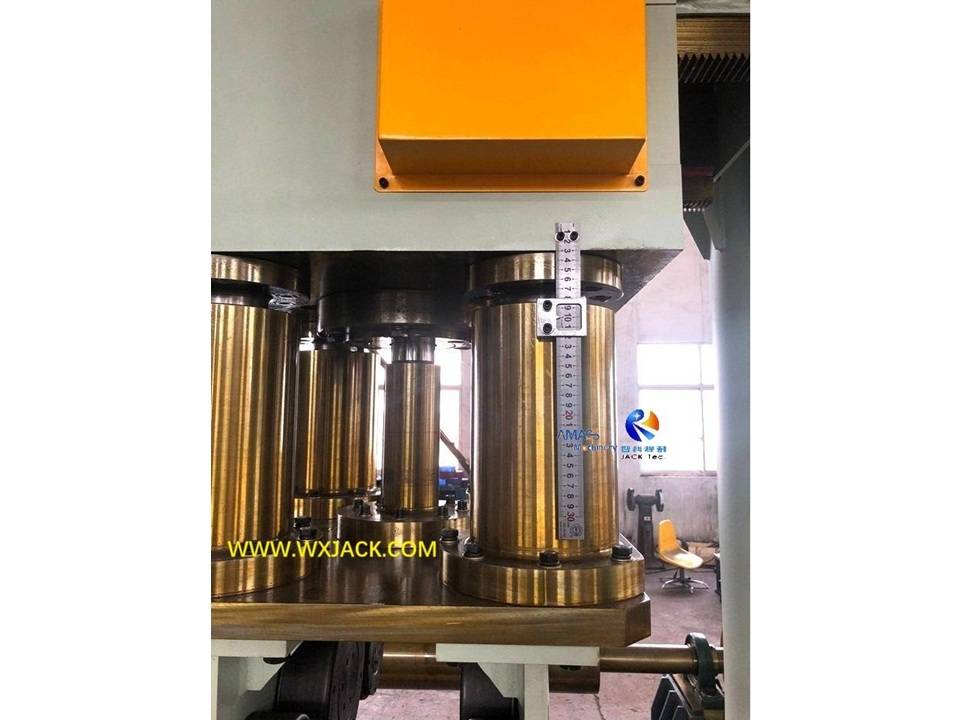

1) 3^рд Фото: На боковой стороне верхней секции правки вниз в каждом правильном блоке установлена индикаторная линейка, показывающая фактический ход роликов вниз в это время во время работы машины для правки пластин жесткости;
2) Движение вниз правильных роликов приводится в действие гидравлическим масляным цилиндром и управляется с помощью тумблера на выносном подвесном станке для правки ребристых листов серии J.

4. Этап правки в машине для правки ребристых пластин серии J:

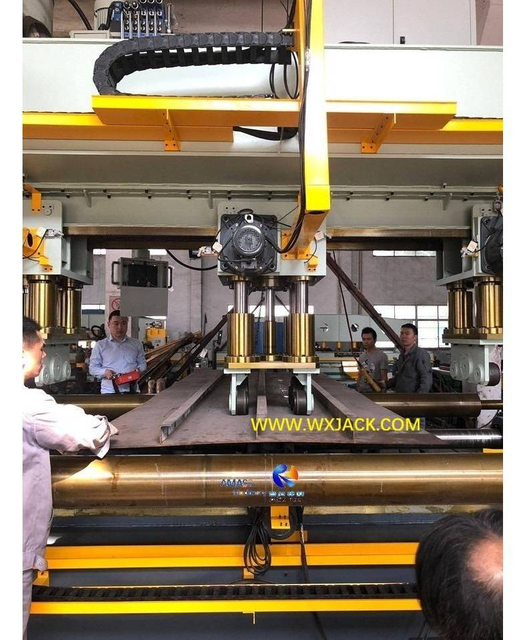

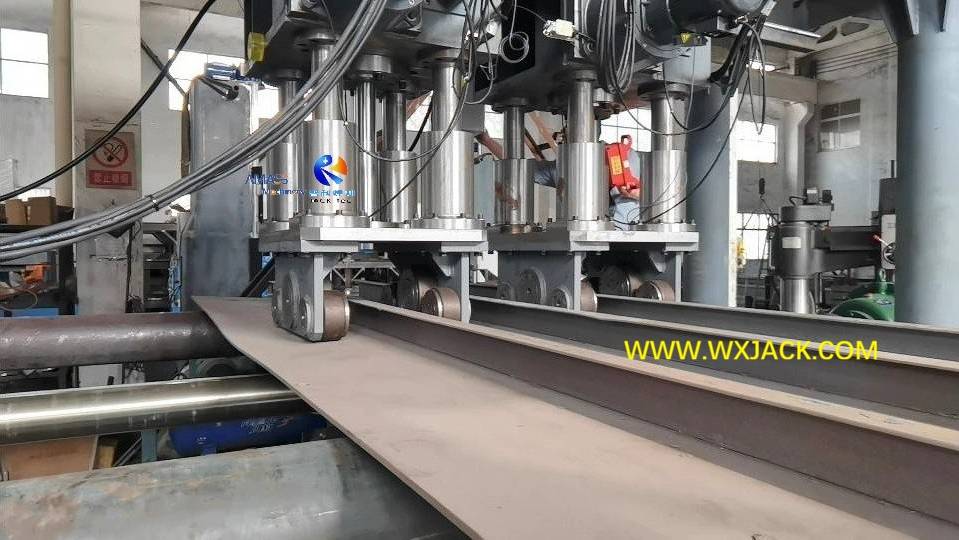

1) 4^й Фото: Другим предварительным условием для надлежащей правки на машине для правки жестких листов серии J является то, что в каждом комплекте группы правки: центральные линии верхнего вниз и нижнего неподвижных правильных роликов должны быть коллинеарны, это обеспечивается работой ПЛК и энкодера;

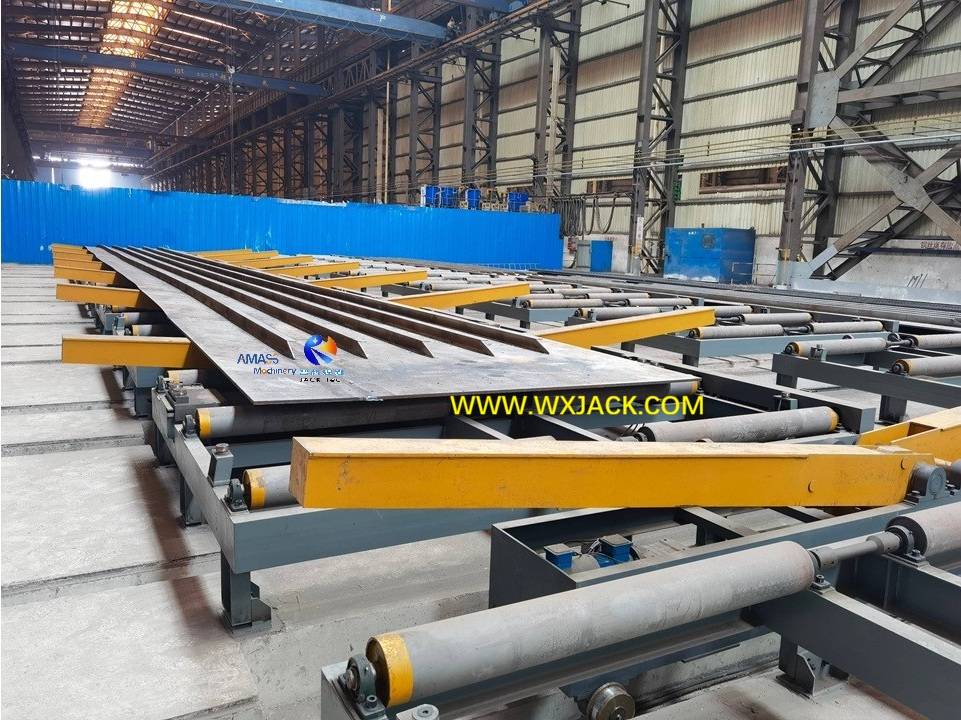

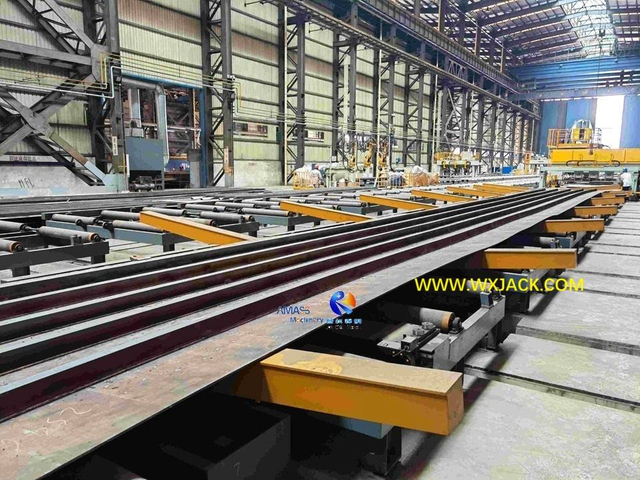

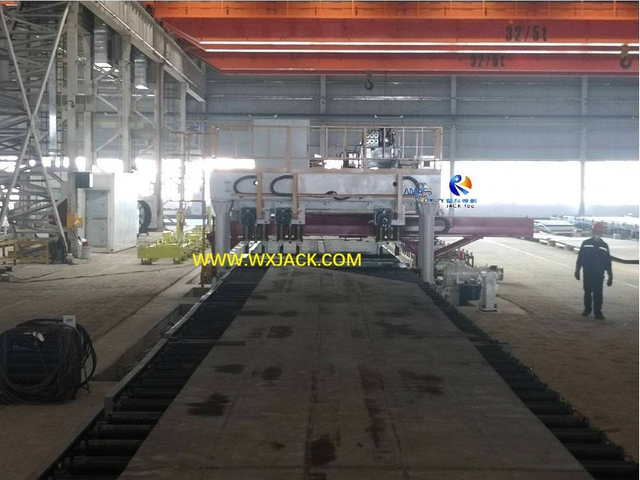

2) Общая длина пластин жесткости может составлять от 20 до 30 м.Проходя через основную раму машины для правки пластин жесткости серии J, вся часть пластины жесткости выпрямлялась.

Посмотреть больше

Структура и принцип работы машины для правки ребристых листов

1. Составная конструкция машины для правки жесткого листа:

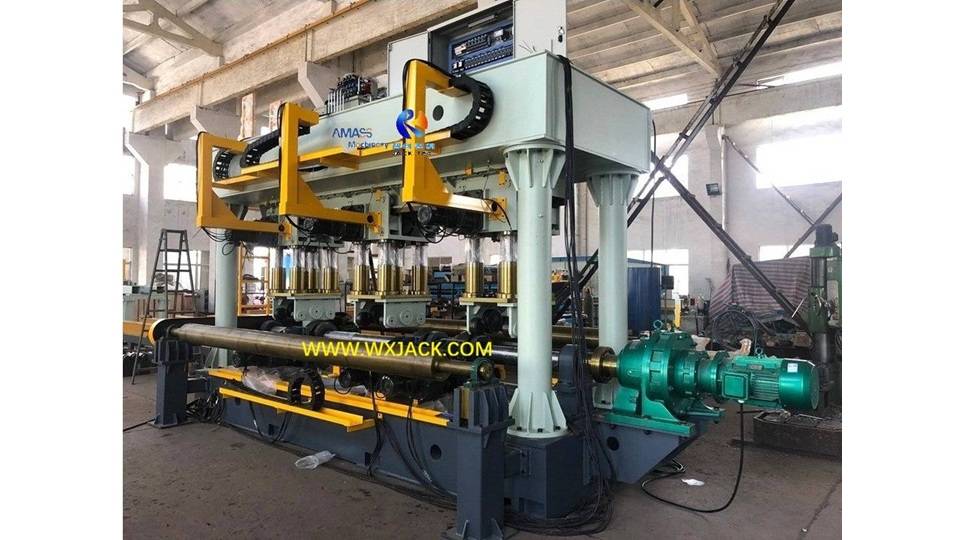

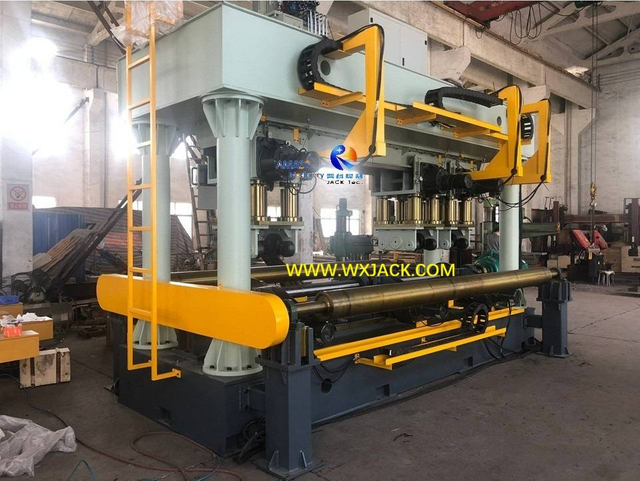

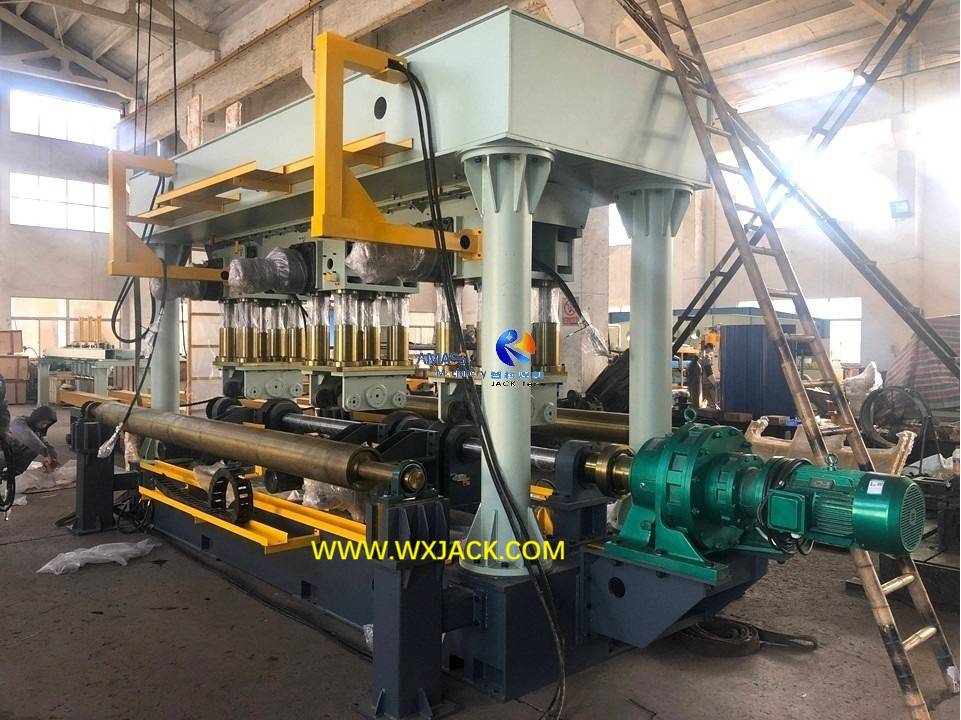

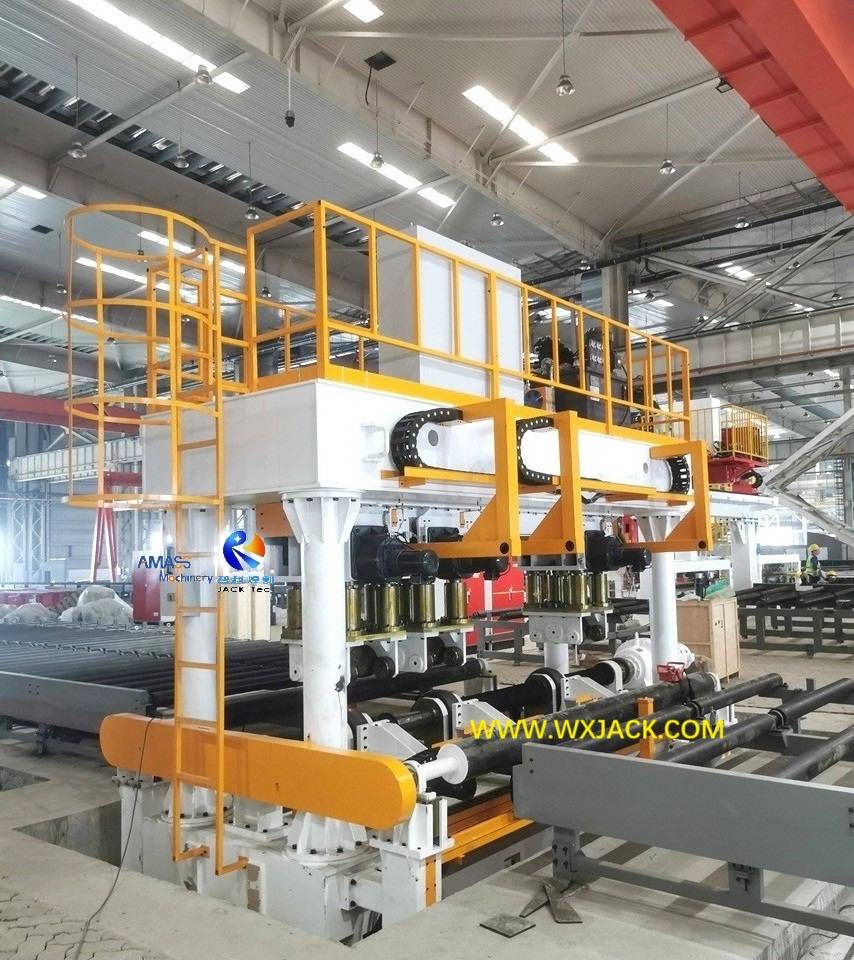

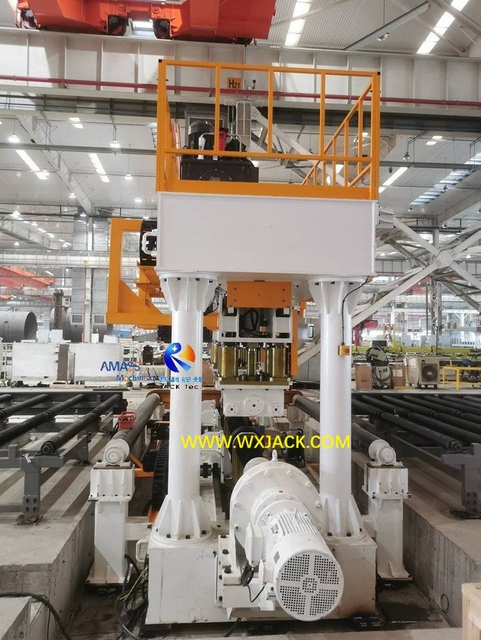

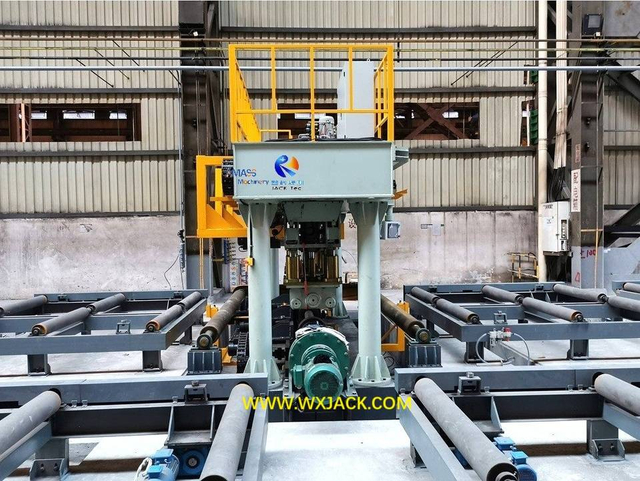

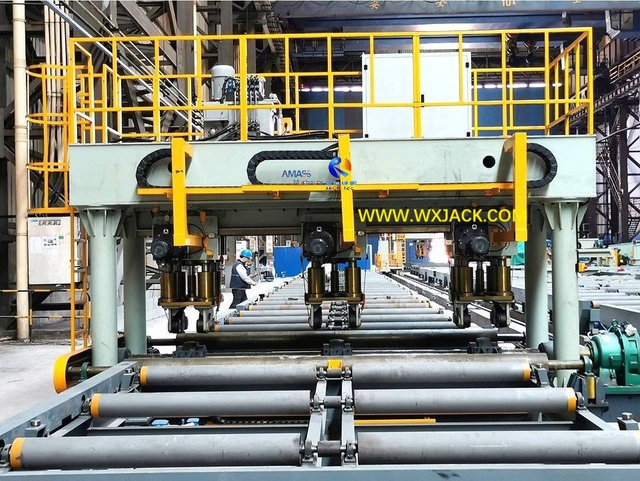

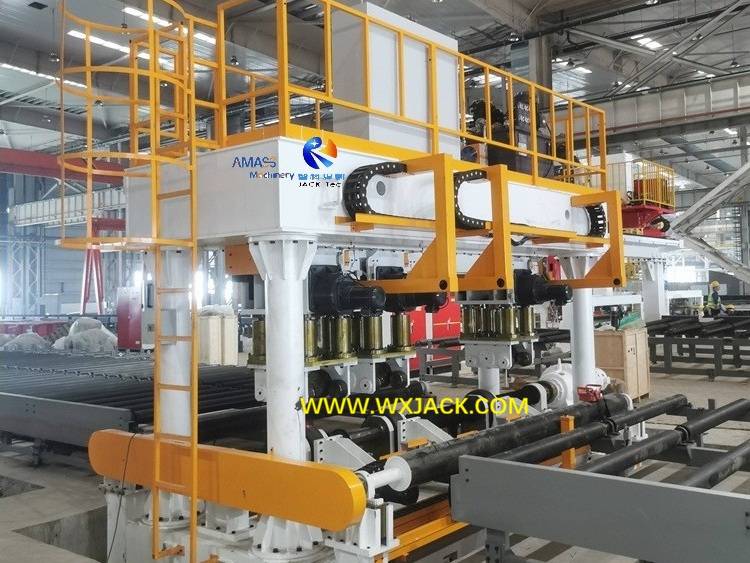

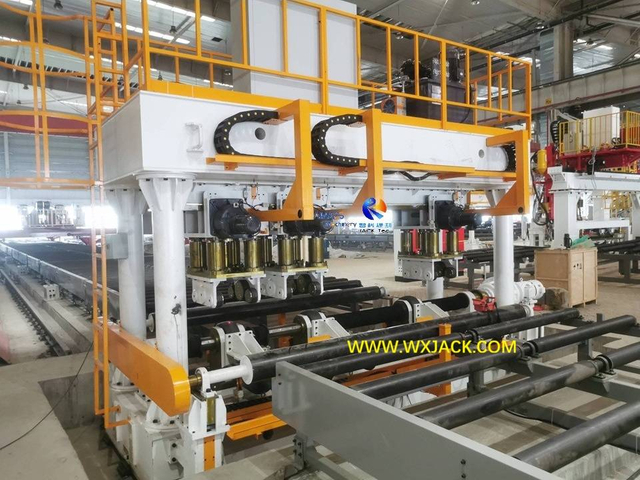

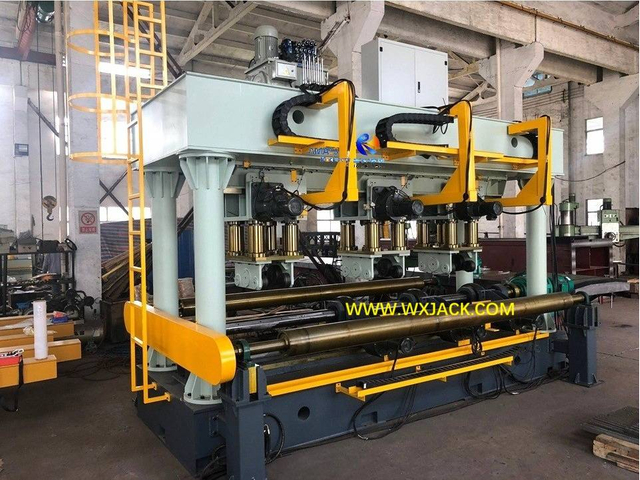

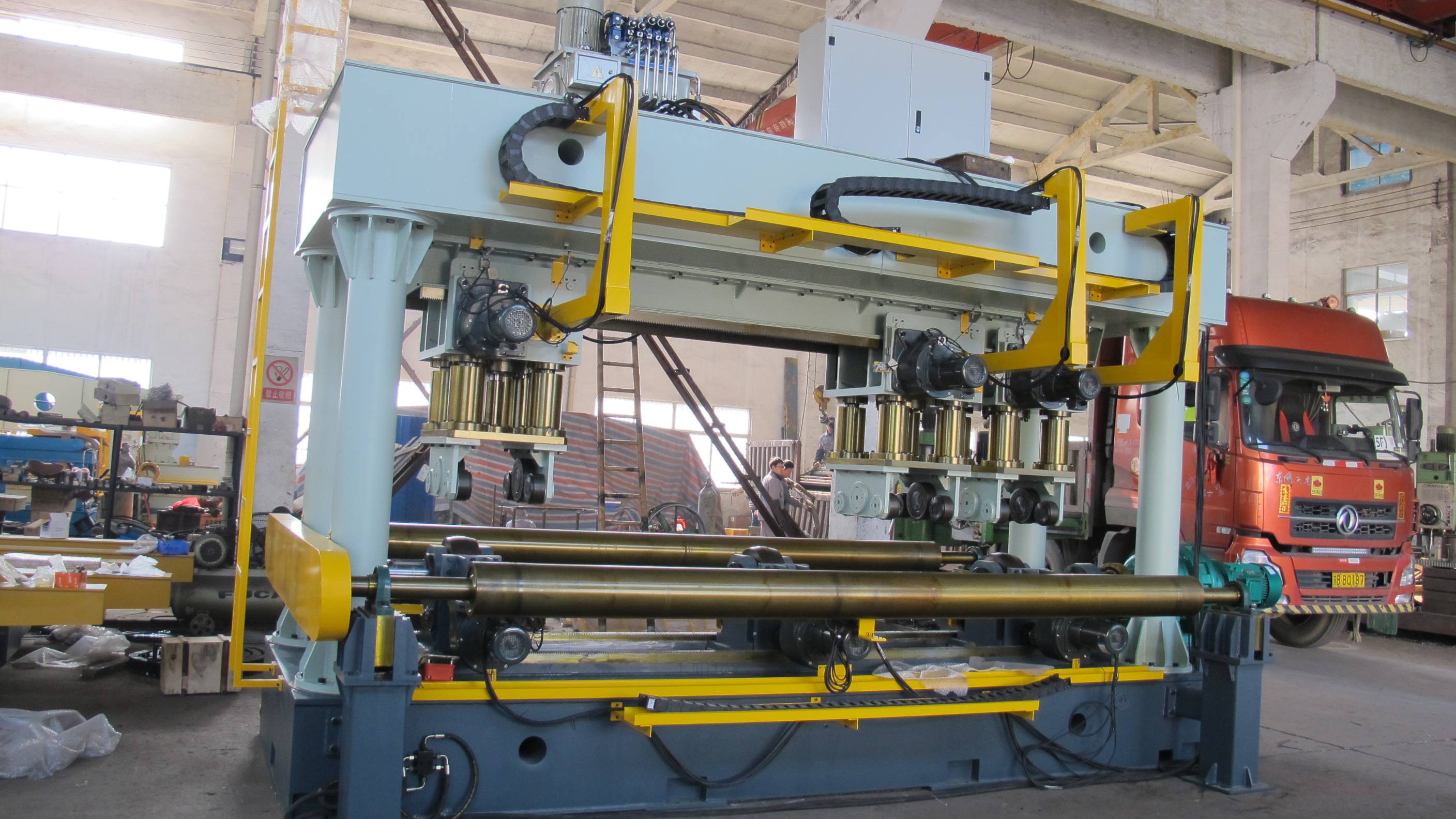

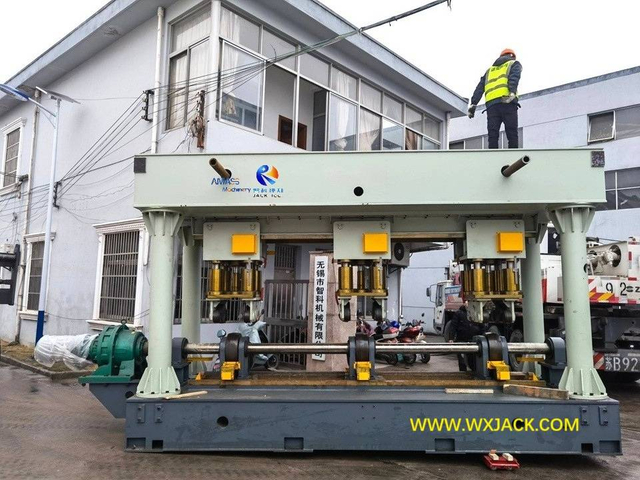

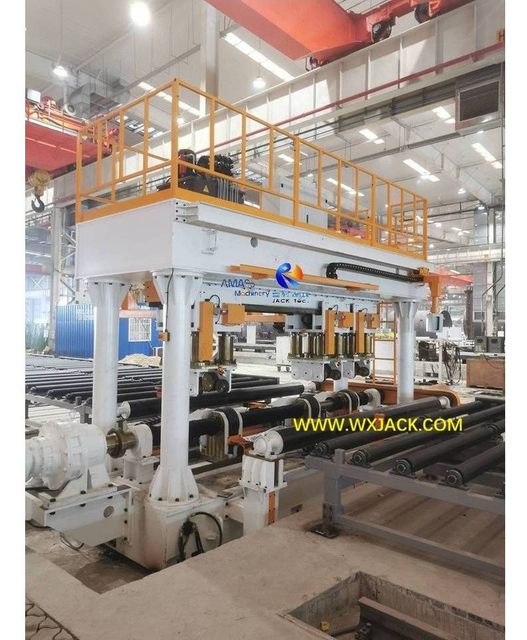

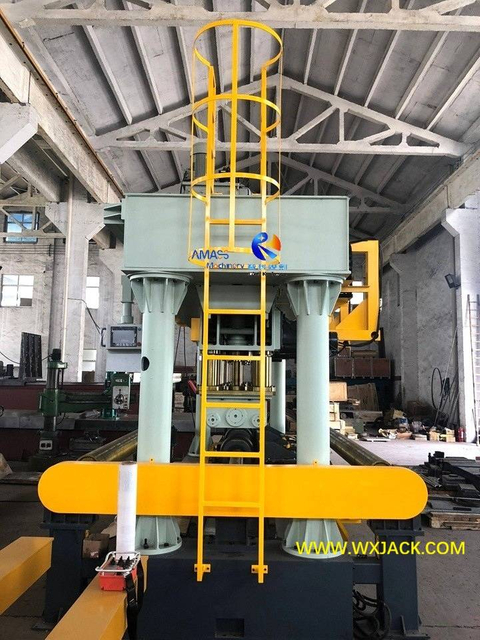

1) 1^ул. и 2^й Фото: Один комплект машины для правки ребристых пластин серии J можно разделить на 3 основные группы: основная рама, входной конвейер и выходной конвейер;
2) Основная рама находится в структуре твердой базовой рамы.Это центральная рабочая зона машины для правки пластин жесткости;
3) Опорные ролики: Как видно из 1^ул. и 2^й Фото, есть 1 часть переднего опорного ролика и 1 часть заднего опорного ролика, распределенные на входе и выходе основной рамы соответственно.Эти опорные ролики имеют вертикальный ход 40 мм, что на 20 мм выше и на 20 мм ниже верхней поверхности конвейерного ролика соответственно.Это сделано для облегчения загрузки пластины жесткости перед официальным запуском машины для правки пластин жесткости;
4) Щиты управления и гидравлическая насосная станция машины для правки пластин жесткости расположены на верхней платформе основной рамы.Персонал может подняться по боковым лестницам.

2. Правильные узлы машины для правки жесткого листа серии J:

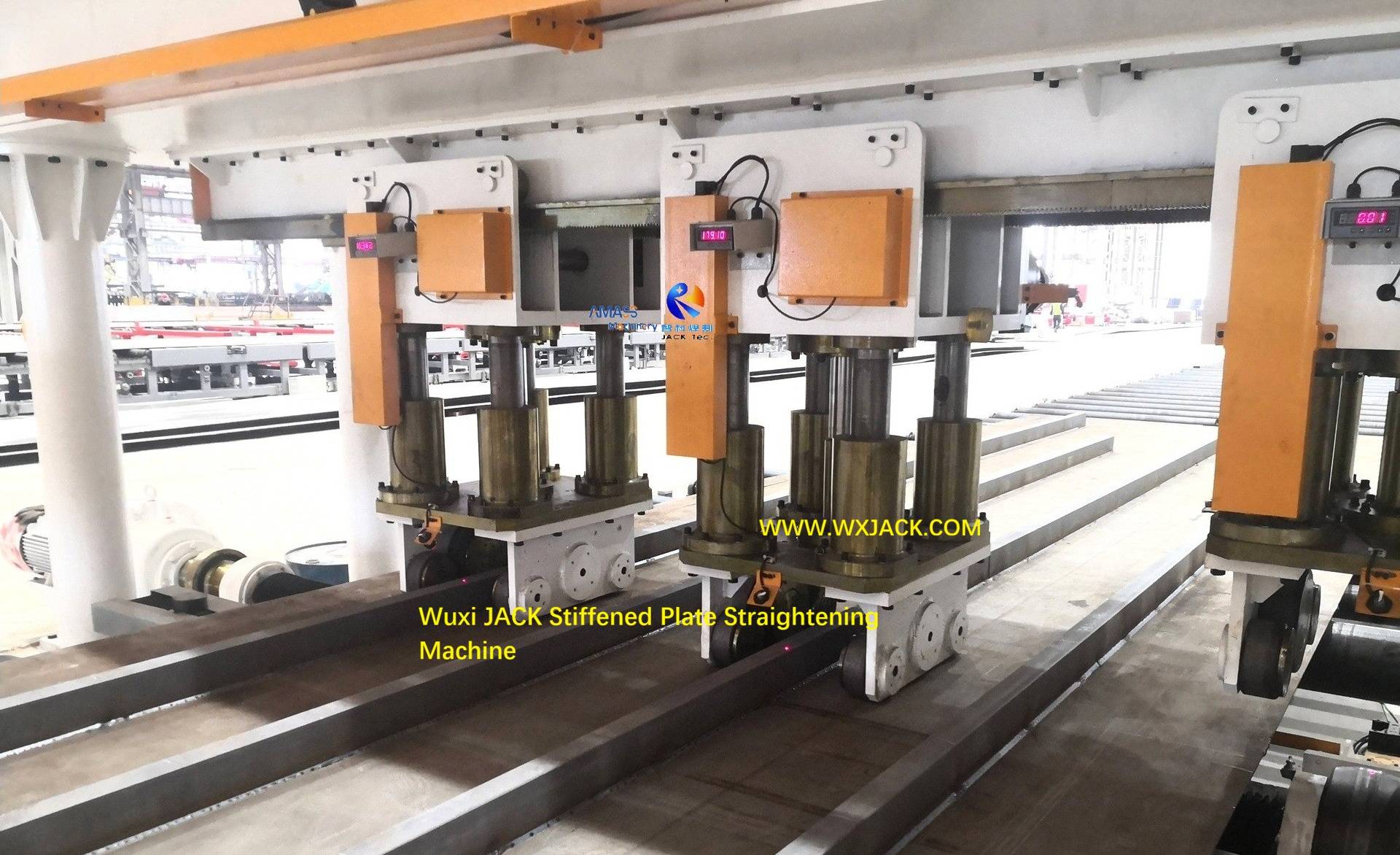

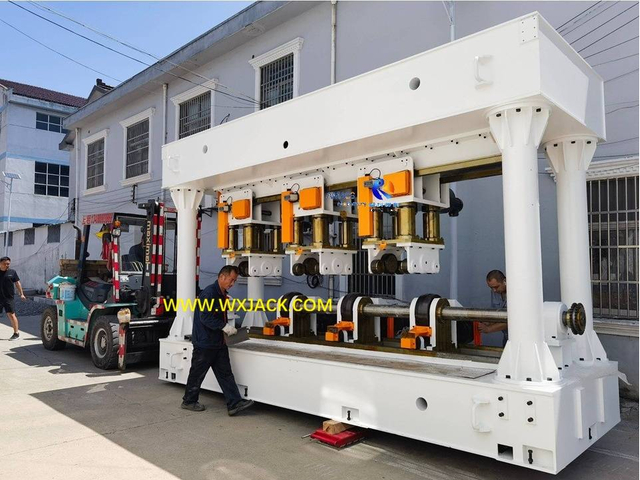

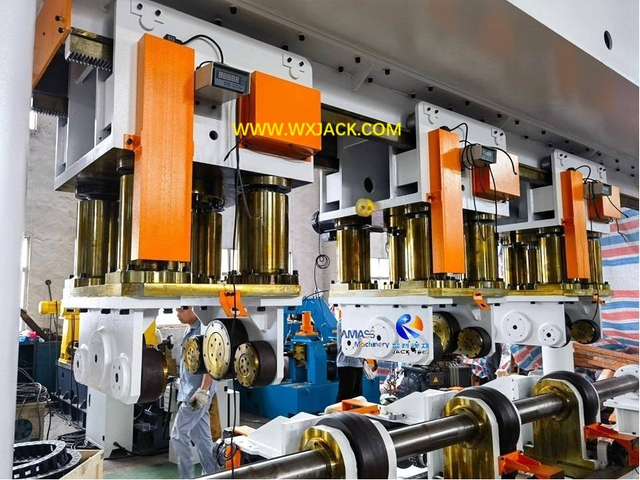

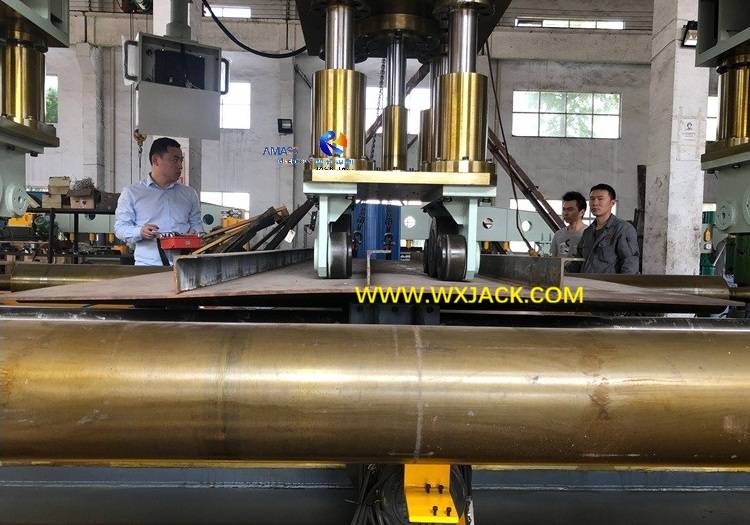

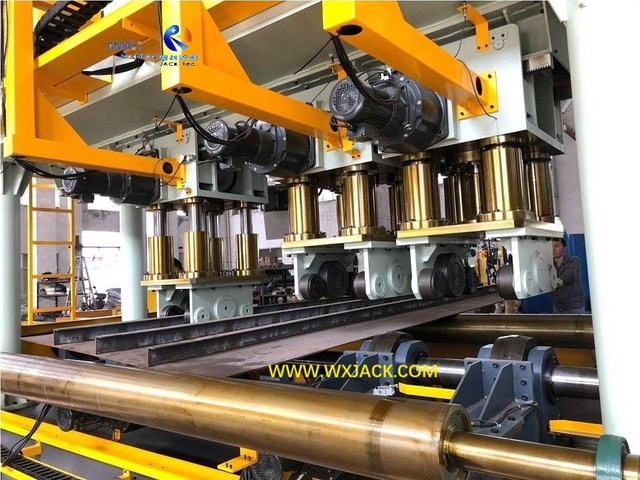

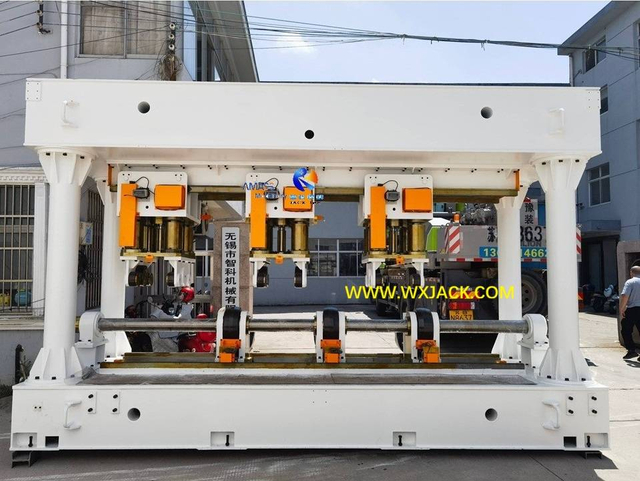

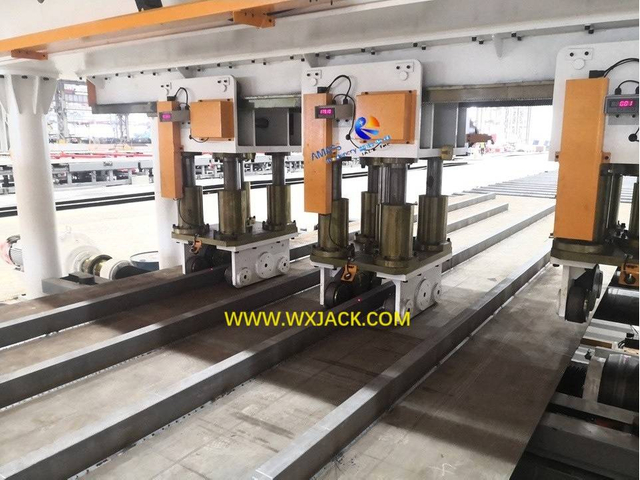

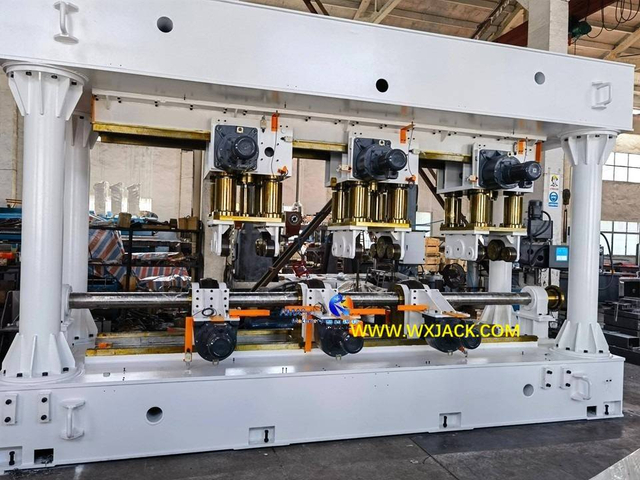

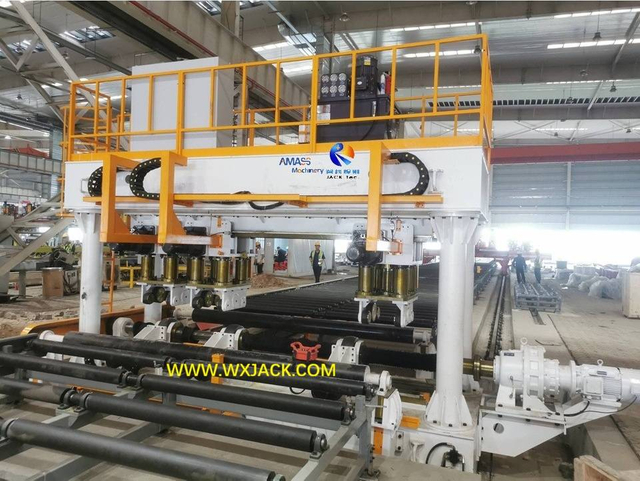

1) 3^рд и 4^й Фотографии: 3 комплекта правильных блоков установлены на верхней горизонтальной балке основной рамы;
2) Для адаптации к определенным типам ребристых пластин, которые будут обрабатываться на машине для правки ребристых пластин серии J, поперечное движение правильных блоков управляется прецизионной линейной направляющей, передается с помощью зубчатого колеса и зубчатой рейки, управляется с помощью ПЛК и энкодера, защищено бесконтактным способом. переключатель и привод от двигателя переменного тока;
3) Для каждого комплекта правильного блока в машине для правки ребристых пластин серии J имеется 2 пары правильных роликов, установленных лицом друг к другу.: 3 части верхних нисходящих ролика (1 часть основного большего ролика посередине и 2 части вспомогательных роликов с обеих сторон), а также 1 часть нижнего неподвижного ролика (только вращение, без вертикального движения).Такая конструкция обеспечивает прочную и надежную работу по выпрямлению на машине для правки жестких листов серии J;

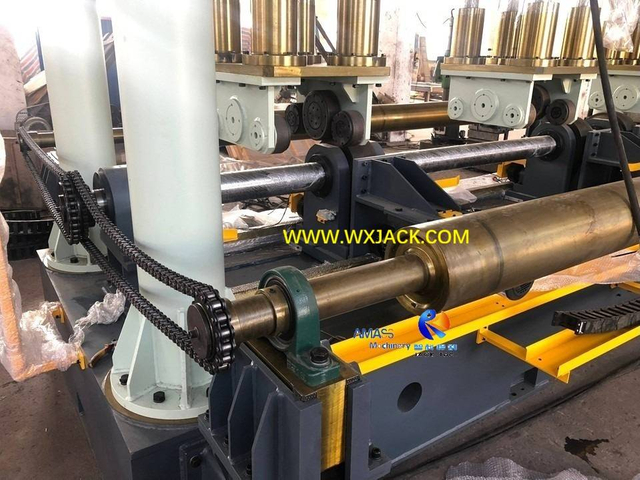

4) 4^й Фото: 3 части нижних стационарных правильных ролика соединены в единую ячейку с помощью вращающегося вала.Во время работы машины для правки пластин жесткости серии J синхронное движение 3 нижних роликов передается с помощью цепей и звездочек.

3. Режим движения машины для правки пластин жесткости серии J:

В двух словах, две основные операции во время работы машины для правки пластин жесткости: Вертикальная правка осуществляется с помощью гидравлического масляного цилиндра, а горизонтальная транспортировка пластин жесткости осуществляется с помощью мотор-редуктора высокой мощности.

Посмотреть больше

Применение и сопутствующее оборудование станка для продольной правки двутавровых балок

1. Машина для правки жестких пластин серии J применяется на крупномасштабных и тяжелых строительных площадках в мостах, высотных зданиях, кранах, портовых машинах и т. Д., В качестве оборудования для использования на производственных линиях, как показано на фотографиях на этой странице. ;

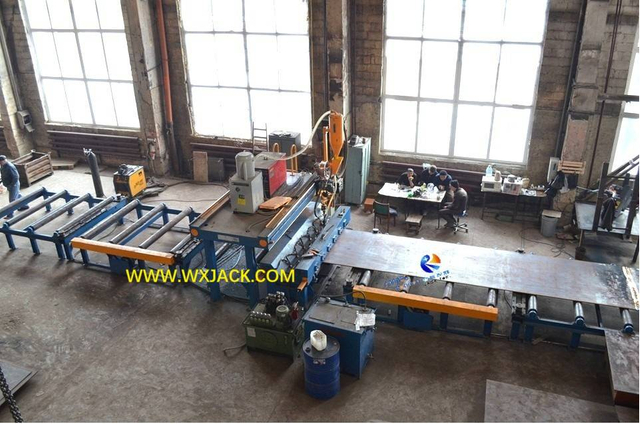

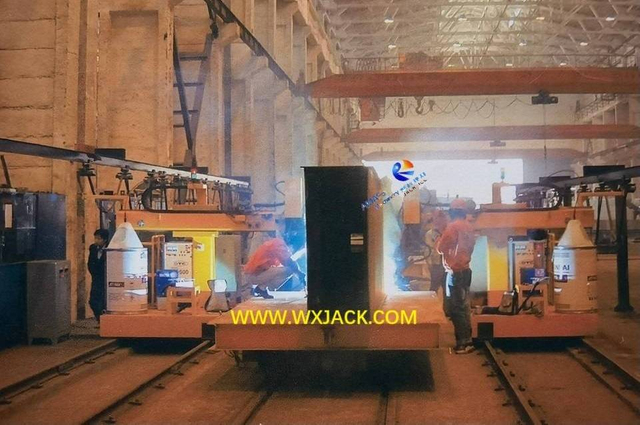

2. Другое оборудование, работающее вместе с машиной для правки пластин жесткости серии J, может быть: крупногабаритным длинноходовым фрезерным станком для кромок , или специальной конструкцией сверхмощного фрезерного станка для кромок , и станком для закругления кромок широких пластин , и машиной для стыковой сварки пластин , и балкой. Продольный сварочный аппарат для коробчатой балки, а также различные типы специальных сварочных аппаратов и т. д.

Посмотреть больше
