Основываясь на технологии производства двутавровых балок, основные машины автоматической и полуавтоматической линии производства двутавровых балок перечислены ниже:
1) Эта машина, установленная в начальной точке линии по производству двутавровых балок, предназначена для вырезания ленточных досок из листов углеродистой стали;
2) Ленточные плиты будут использоваться в качестве полки и стенки поставленной двутавровой балки на последующих станциях производственной линии двутавровой балки;
3) Это означает, что выход станка для резки полосовых листов с ЧПУ является входом станка для сборки балок IH;
1) это 1ул. специальная машина на линии производства двутавровых балок;
2) Машина для сборки двутавровых балок собирает полки и стенку в тавровые и двутавровые балки за 2 раза;
3) И выполнить СО2 стежковая сварка на собранной двутавровой балке одновременно;

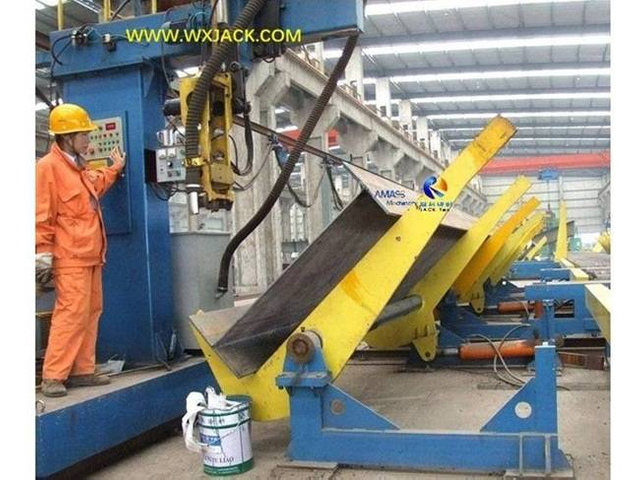

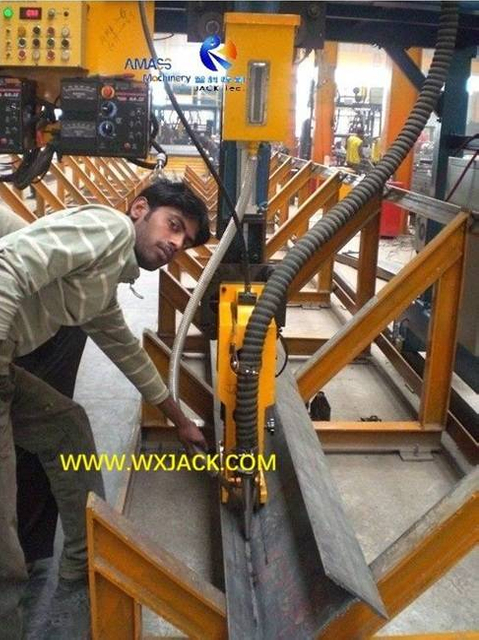

1) Эта машина предназначена для выполнения SAW (дуговой сварки под флюсом) на собранной двутавровой балке, доставленной с машины для сборки двутавровой балки;
2) В портальном сварочном аппарате IH Beam Beam Portal сварка под флюсом реализована в положении скругления 45°;
3) В зависимости от предусмотренного размера приварки, сварка под флюсом может выполняться более чем за один проход на двутавровой балке;
1) Развернут на станции EOL (конец линии) линии по производству двутавровых балок;
2) Машина для правки двутавровых балок предназначена для выпрямления деформированных вверх полок двутавровых балок;
3) Такая деформация полки вызвана SAW в предыдущем портальном сварочном аппарате с двутавровой балкой;

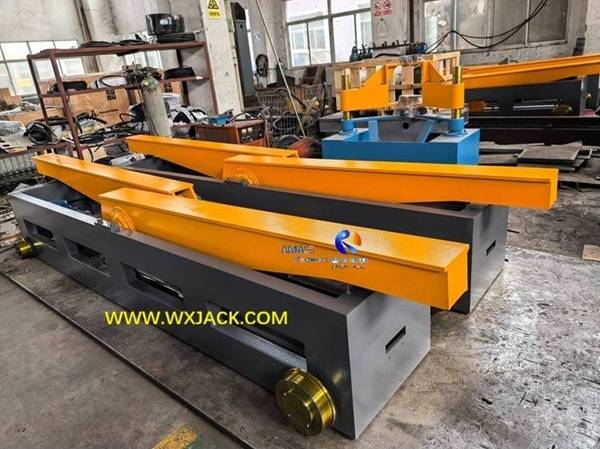

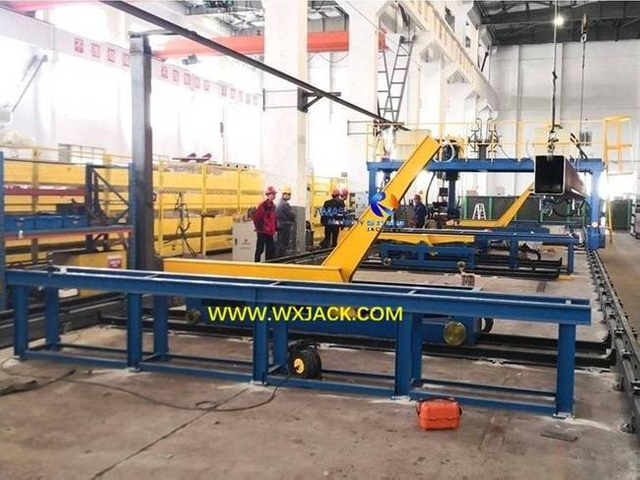

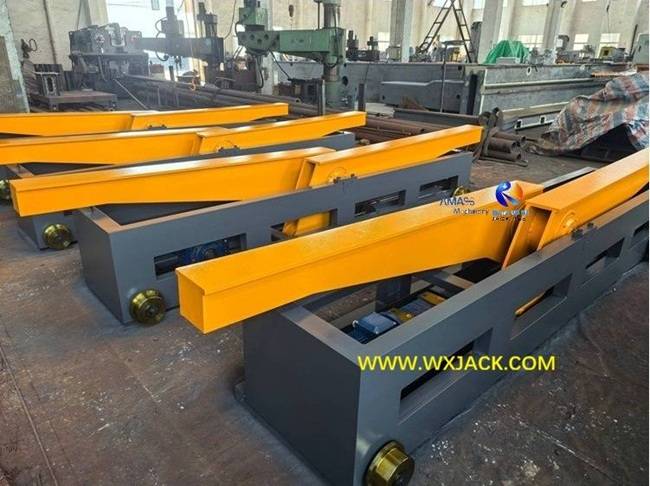

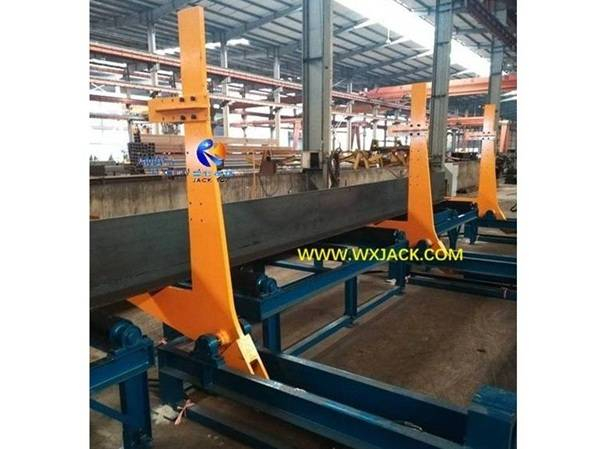

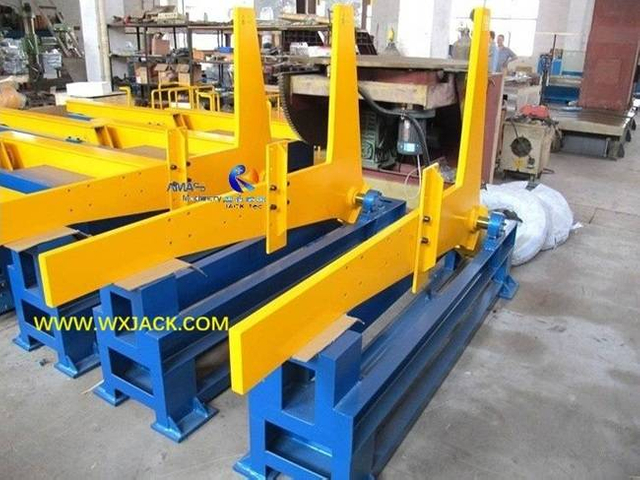

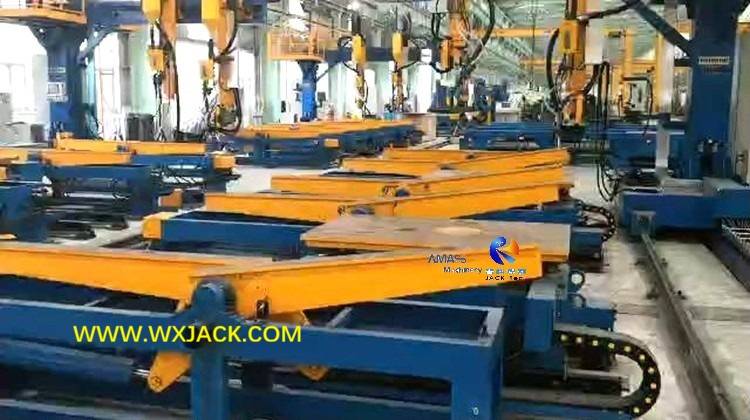

1) Стеллажи для переворачивания токарного оборудования применяются в автоматическая линия по производству двутавровых балок, редко полуавтоматическая линия;

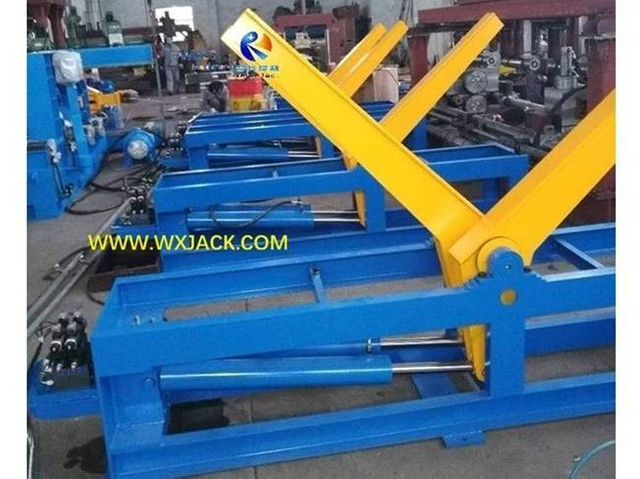

2) На разных станциях в линии по производству двутавровых балок имеется 3 степени опрокидывания стойки: 60°/90°/180°;
3) Эти стеллажи для переворачивающего оборудования транспортируют и переворачивают WIP (незавершенное производство) между станциями производственной линии IH Beam;
6. Общий обзор преимуществ производственной линии Wuxi JACK IH Beam представлен на сводной странице:' Слайды на линии по производству двутавровых балок Wuxi JACK'.

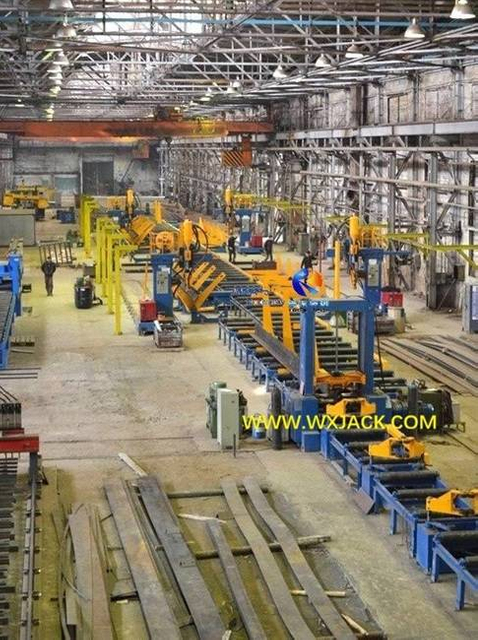

Левая прокрутка фотографий: Рабочие моменты линии по производству двутавровых балок Wuxi JACK и ее оборудования
1. Каждая машина в линии производства двутавровых балок может работать как отдельно, так и в составе линии;
2. Таким образом, клиент может приобрести линию по производству двутавровых балок не только в виде цельной группы, но и выбрать любое отдельное или несколько видов оборудования: станок с ЧПУ для резки полосовых листов, станок для сборки двутавровых балок, портальный сварочный аппарат для двутавровых балок, станок для правки двутавровых балок. ;
3. Это помогает клиентам приобретать линию по производству двутавровых балок и оборудование по гибкому плану MGPP.
Здесь мы выбираем 4 основные машины для производства двутавровых балок в линии по производству двутавровых балок, чтобы продемонстрировать их рабочий процесс:

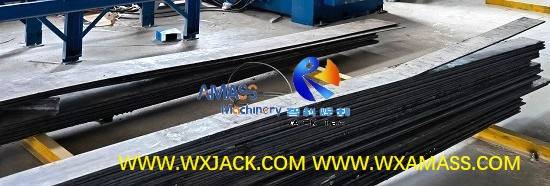

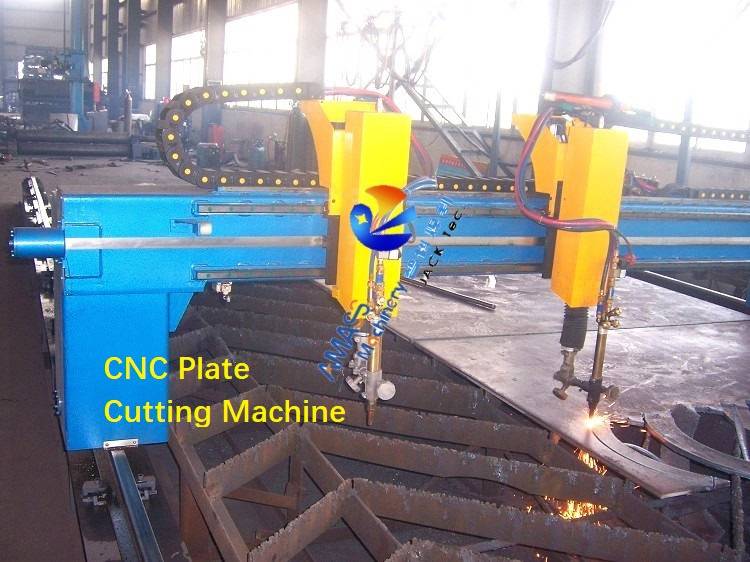

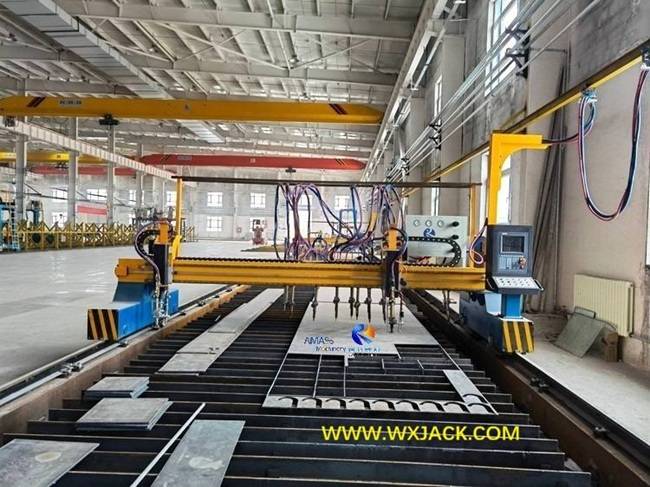

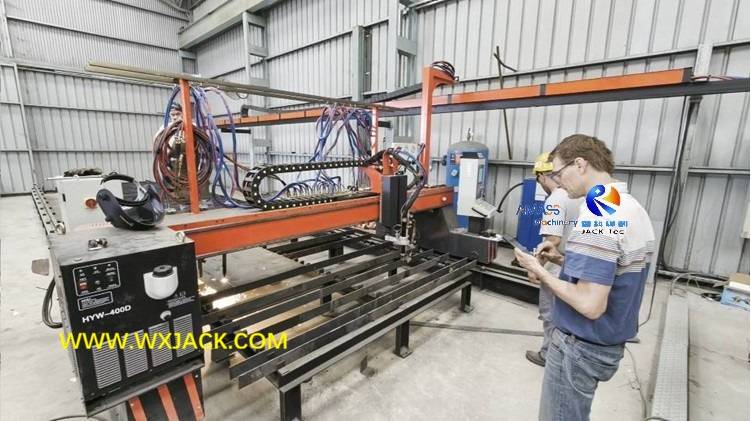

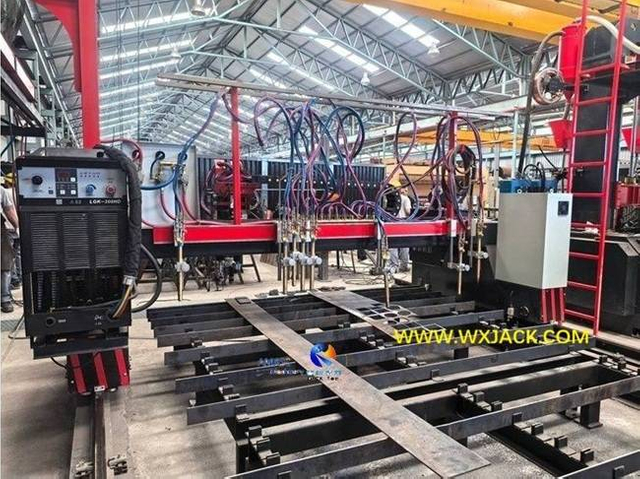

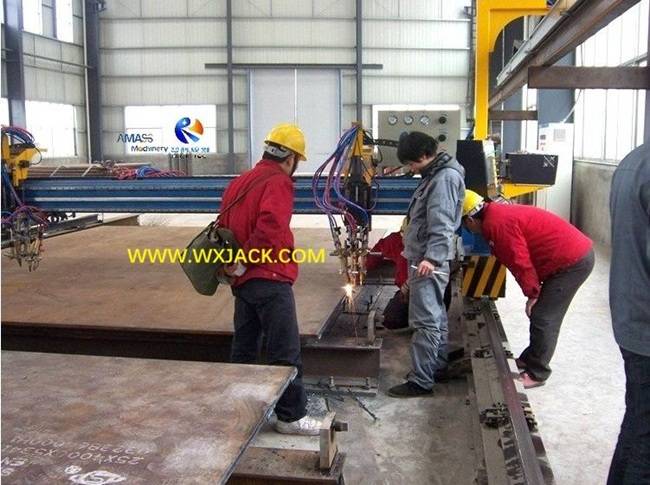

1) Подготовка фланца и стенки: Станок для резки полосовых листов с ЧПУ разрезает лист из углеродистой стали на длинные узкие полосы определенной ширины и длины, которые будут использоваться в качестве фланца и стенки для производства двутавровых балок на линии производства двутавровых балок, показанной на правой фотографии;
2) Широкое использование: Станок для резки полосовых пластин с ЧПУ не является оборудованием исключительного назначения только для использования на линии производства двутавровых балок.Наоборот, это машина общего назначения, используемая в качестве основного оборудования для первой операции на всех производственных предприятиях;
3) Должность: Станок для резки полосовых листов с ЧПУ расположен на начальной станции линии по производству двутавровых балок, предшествующей машине для сборки двутавровых балок;
На выбор представлен полный спектр технических характеристик:
1) От CNC-CG3000 (означает, что максимальная допустимая ширина резки составляет 3000 мм) до CNC-CG10000;
2) Часто выбираемые модели являются CNC-CG5000 и CNC-CG6000;
3) В одном комплекте станка для резки полосовых пластин с ЧПУ это может быть резка пламенем / плазменная резка / или и то, и другое;
При применении на линии по производству двутавровых балок машина обычно Модель ЧПУ-CG4000:
1) С макс.резка рельсового пролета 4000 мм;
2) Макс.длина реза 15м;
3) Оснащен 1 или 2 комплектами резака с ЧПУ;
4) 9 комплектов резака для полос;
Таким образом, станок для резки полосовых листов с ЧПУ может применяться как на линии производства двутавровых балок, так и в других целях;
Резка газа | Кислород и ацетилен |
Резка пролета рельса | 4000 мм |
Макс.Действительная ширина резания | 3200 мм |
Резка рельса по длине | 15000 мм |
Макс.Допустимая длина резки | 13000 мм |
Толщина резки | 6 ~ 100 мм |
Режим движения основной рамы | Двойной привод серводвигателя |
Приводной двигатель основной рамы | 750 Вт х 2 |
Количество резаков с ЧПУ | 2 комплекта |
Количество газовых резаков | 9 комплектов |
Диапазон толщины резки | 6 ~ 150 мм |
Скорость резки пламенем | 100 ~ 1000 мм/мин. |

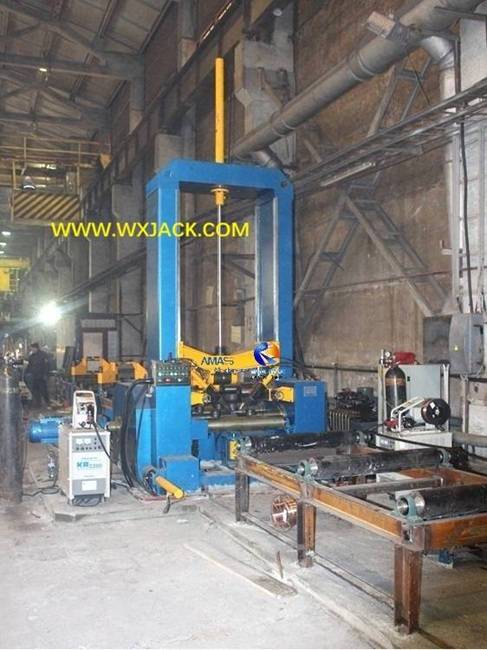

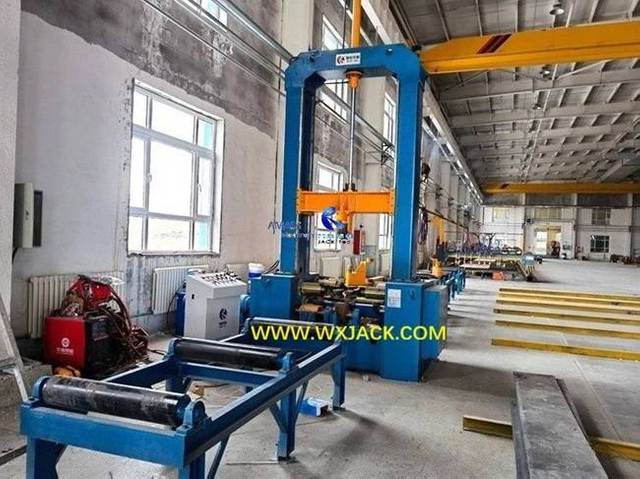

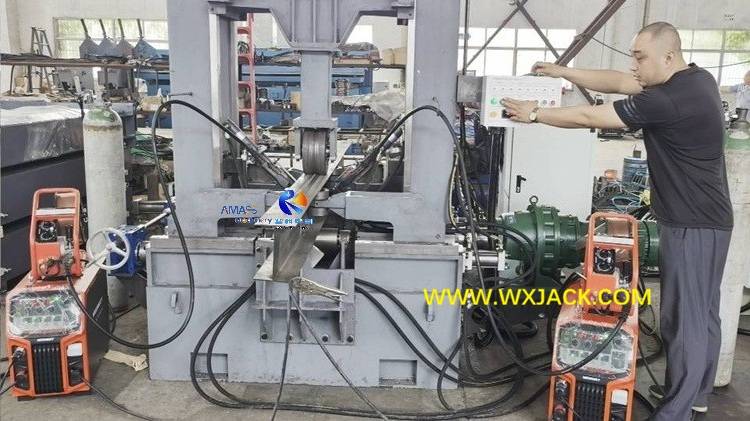

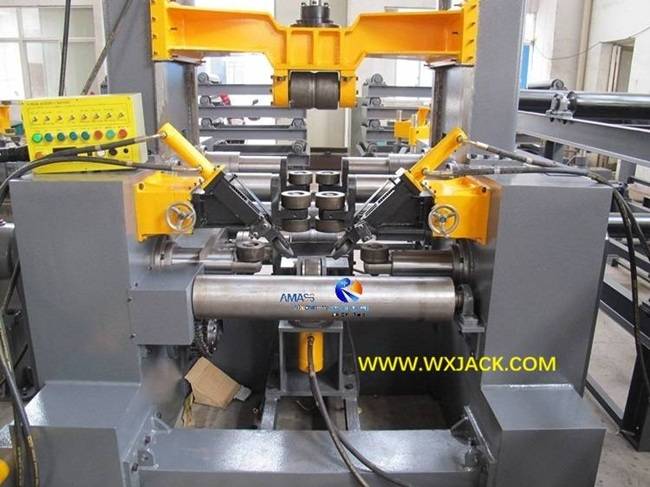

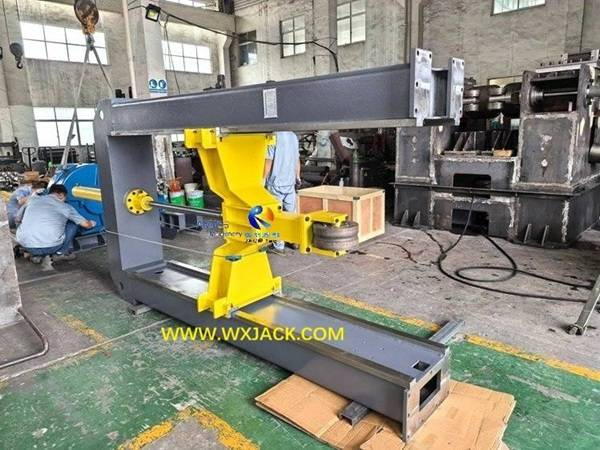

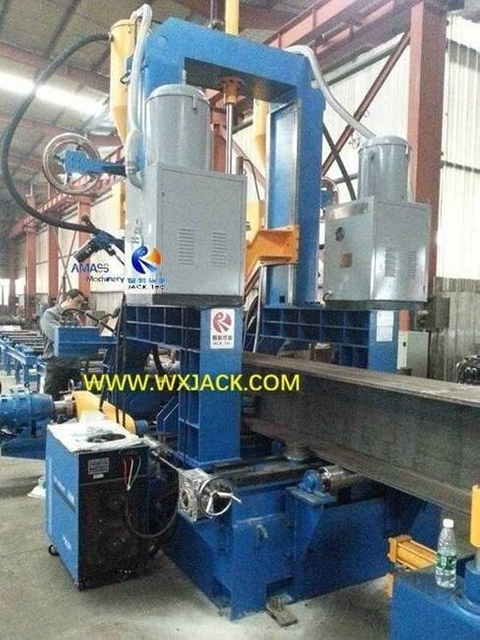

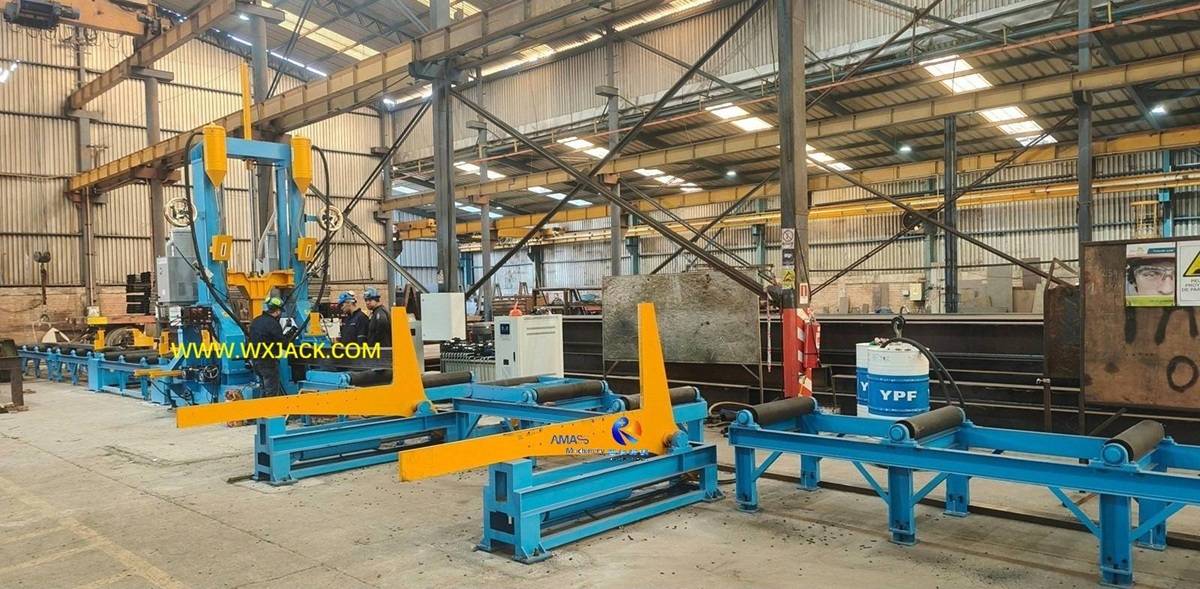

1) Машина для сборки балок IH вставляет фланец со стенкой в тавровую балку;
2) Затем переверните Т-образную балку на 180° и прикрепите 2-й кусок фланца к Т-образной балке;
3) Таким образом возникает H Beam;
4) Во время сборки СО2 Газозащитная стежковая сварка выполняется на собранной двутавровой балке для упрочнения такой собранной двутавровой балки;
Это самое сложное оборудование в линии по производству двутавровых балок:
1) Чтобы получить надежную сборку, станок для сборки балок IH собирает полку и стенку в два этапа, выполняемых на входном конвейере и в центральной рабочей зоне соответственно;
2) Операция сборки выравнивания приводится в действие гидроцилиндрами;
3) Машина для сборки балок IH, Колорадо2 шовная сварка выполняется внешним источником питания для сварки GMAW с выходным сварочным током в диапазоне 100A ~ 500A;
4) Весь рабочий процесс станка для сборки балок IH контролируется с помощью ПЛК (программируемый логический контроллер) и управляется с помощью панели управления;
1) Способ управления: Существуют автоматические и ручные станки для сборки двутавровых балок;
2) СО2 Сварка: Может быть как вручную с помощью сварочного аппарата, так и автоматически с помощью машины;
3) Размер заготовки: Существует три стандартных спецификации моделей Z15/Z18/Z20, которые производят двутавровые балки с наибольшей высотой полотна 1500 мм/1800 мм/2000 мм;
Стандартные модели Машина для сборки балок IH | Z15/ Z18/ Z20 |
H Луч Макс.Высота паутины | 1500/ 1800/ 2000 мм |
Толщина стенки двутавровой балки | 6 ~ 32 мм |
H Луч Макс.Ширина фланца | 200 ~ 800 мм |
Толщина полки двутавровой балки | 6 ~ 40 мм |
Длина двутавровой балки | 4000 ~ 15000 мм |
Сборка двутавровой балки и прихватка Скорость сварки | 500 ~ 6000 мм/мин. |
Способ сборки фланца и паутины | Автоматический, управление ПЛК |
Входной и выходной конвейер | 2600 мм x 3 каждый |
Режим прихватки | Автоматический CO2 |

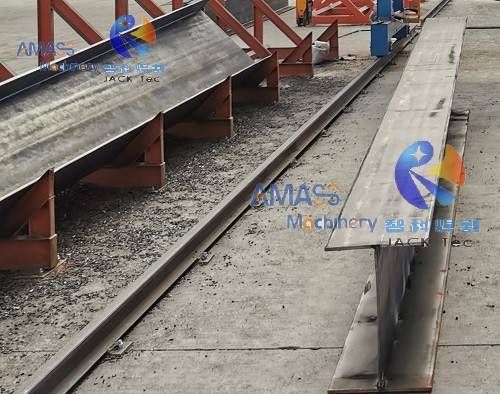

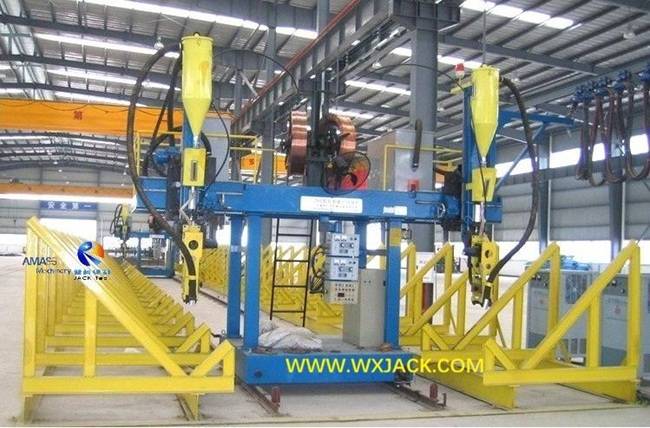

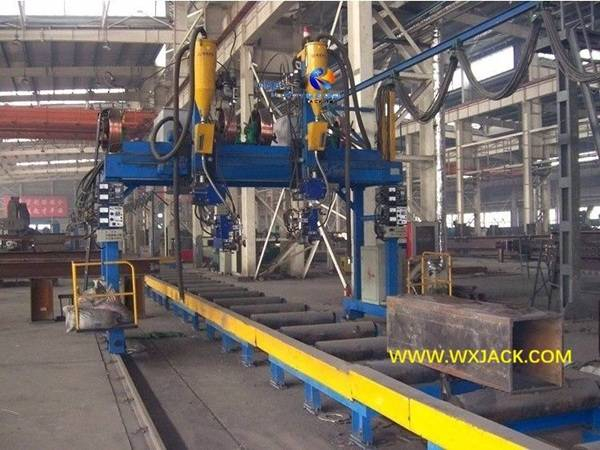

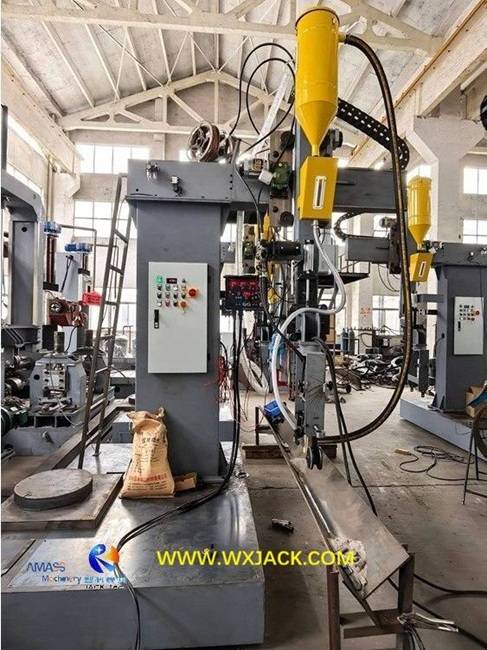

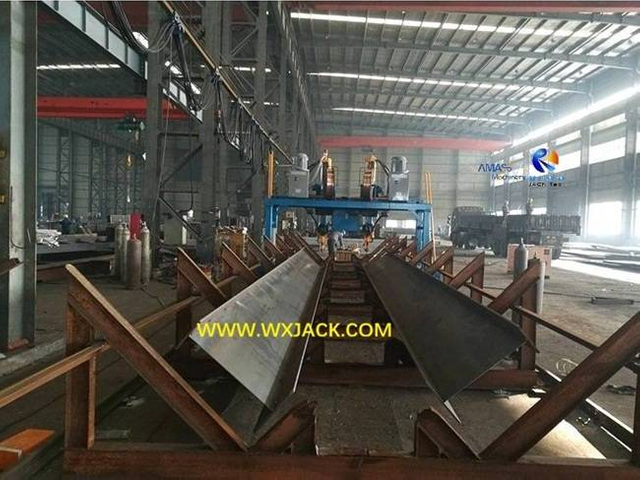

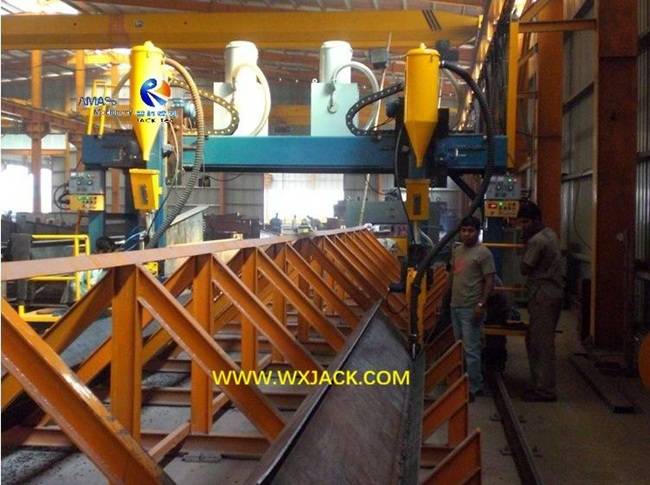

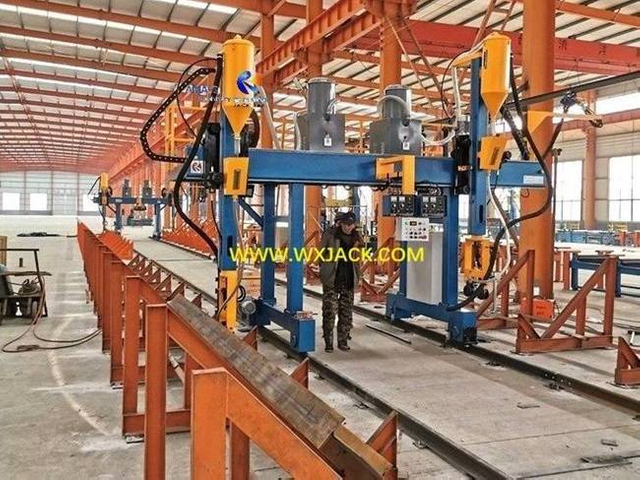

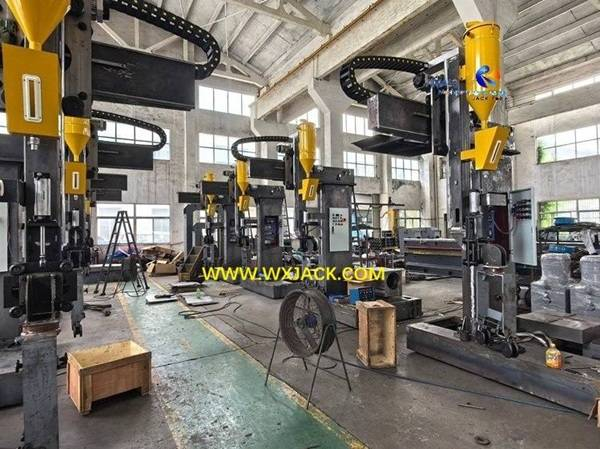

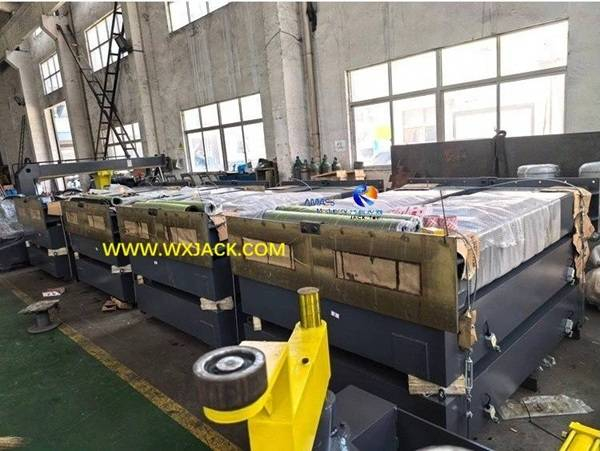

1) Выход: Портальная сварочная машина для двутавровых балок выполняет высокоточную сварку под флюсом (SAW) на собранной двутавровой балке, после чего машина для сборки двутавровой балки производит полностью изготовленную двутавровую балку;
2) Количество: В одной двутавровой балке 4 сварных шва.Соответственно, в автоматической линии производства двутавровых балок имеется 4 комплекта портальных сварочных аппаратов для двутавровых балок модели LHC: одна машина для одного сварочного шва;
3) В полуавтоматической линии по производству двутавровых балок, Используется 1 комплект портальных сварочных аппаратов LHA или LHT модели IH.Двутавровая балка должна быть отправлена в машину 2 раза, при этом один раз переворачиваясь на 180 °;

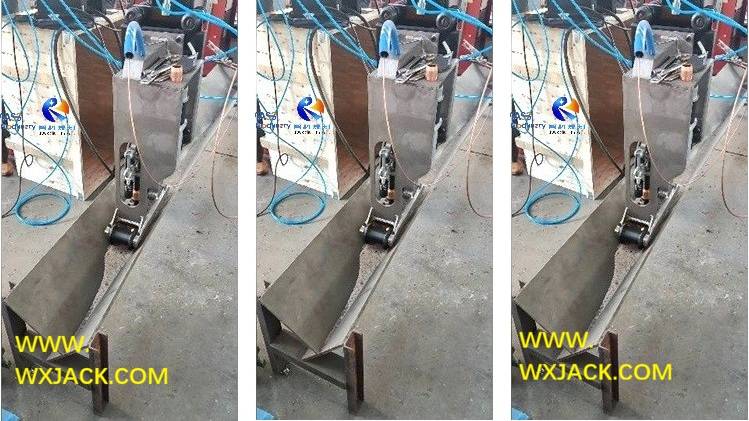

4) Сварочный шов: В портальном сварочном аппарате с двутавровой балкой двутавровую балку можно сваривать вперед и назад 2 ~ 3 раза с ориентацией 45 °, обеспечивая полное проплавление большого пальца ноги;
5) Источник питания для сварки под флюсом: В портальном сварочном аппарате с балкой IH дуговая сварка под флюсом SAW выполняется с двумя блоками питания SAW.Соответствующий сварочный ток находится в диапазоне от 300А до 1000А;
В зависимости от механической конструкции существует 3 типа портальных сварочных аппаратов для двутавровых балок, которые применяются в автоматических и полуавтоматических линиях по производству двутавровых балок соответственно:
а) Применение: Используется в автоматической линии по производству двутавровых балок.Редко используется в качестве индивидуального портального сварочного аппарата IH Beam;
б) Особенность: В 1 комплект LHC входит 1 сварочная горелка, специально предназначенная для сварки одного шва на двутавровой балке;
а) Применение: LHA применяется в качестве индивидуальной рабочей сварочной машины с двутавровым балочным порталом, развернутой в полуавтоматическая линия по производству двутавровых балок;
б) Особенность: В 1 комплект портальной сварочной машины LHA IH Beam входят 2 сварочные горелки, одновременно сваривающие 2 части двутавровой балки;
в) 2 подгруппы: В зависимости от рабочего места оператора, сварочный аппарат с балочным порталом LHA IH можно разделить на: центральное управление LHAZ и боковое управление LHAC;
г) Стандартные модели Портальный сварочный аппарат LHA IH: LHA4Z/ LHA5Z/ LHA55Z/ LHA4C/ LHA5C;
а) Особенности конструкции: Как и LHC, LHT имеет открытую структуру.Таким образом, одна модель подходит для всех размеров заготовок;
б) Между тем, как и LHA, LHT имеет 2 комплекта сварочной горелки в 1 комплекте сварочного аппарата с балочным порталом IH;
в) Применение: LHT также разработан для полуавтоматической линии по производству двутавровых балок, работает как отдельный портальный сварочный аппарат для двутавровых балок;
Ниже приведены технические параметры конструкции тележки колонны LHC IH Beam Beam Gantry Welding Machine:
Модель Портальный сварочный аппарат IH Beam | БАК |
Приложение | Линия по производству двутавровых балок |
H Луч Макс.Высота паутины | 2000 мм |
Ширина фланца двутавровой балки | 200 ~ 800 мм |
Толщина стенки двутавровой балки | 6 ~ 32 мм |
Толщина полки двутавровой балки | 6 ~ 40 мм |
Длина двутавровой балки | 4000 ~ 15000 мм |
Железнодорожный пролет | 1150 мм |
Скорость сварки под флюсом | 240 ~ 2400 мм/мин. |
Скорость холостого хода | 3200 мм/мин. |
Горелка для дуговой сварки под флюсом | 1 комплект |

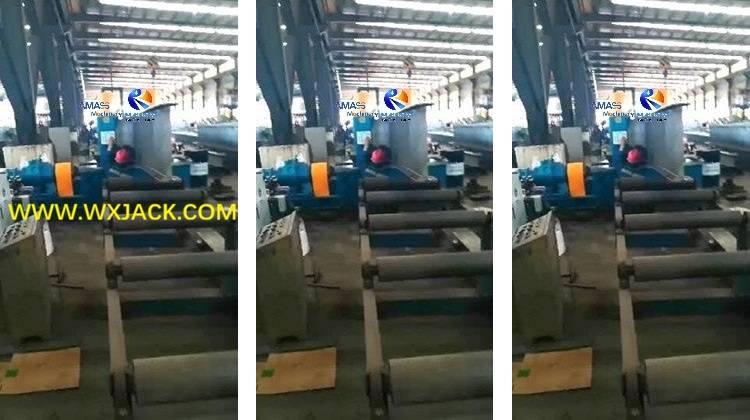

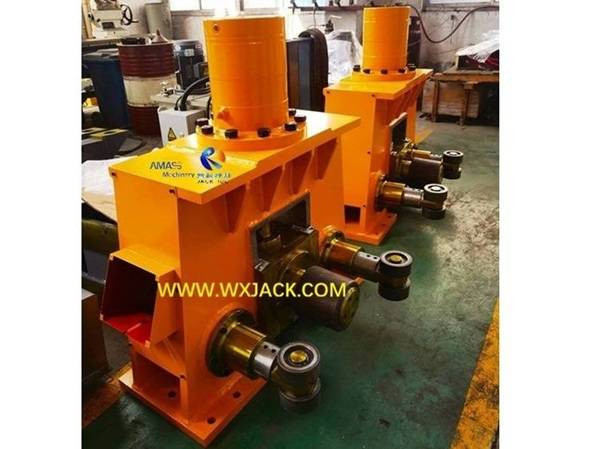

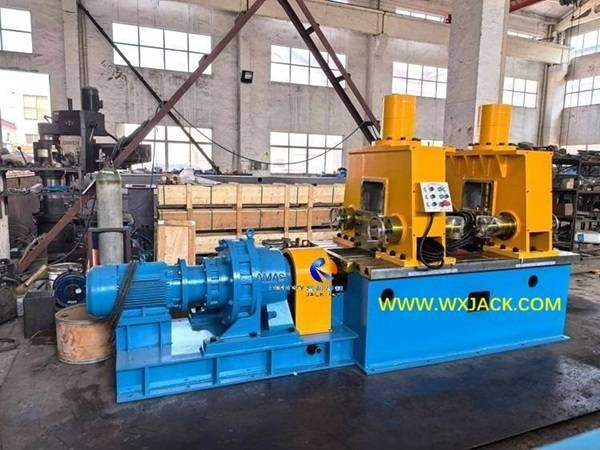

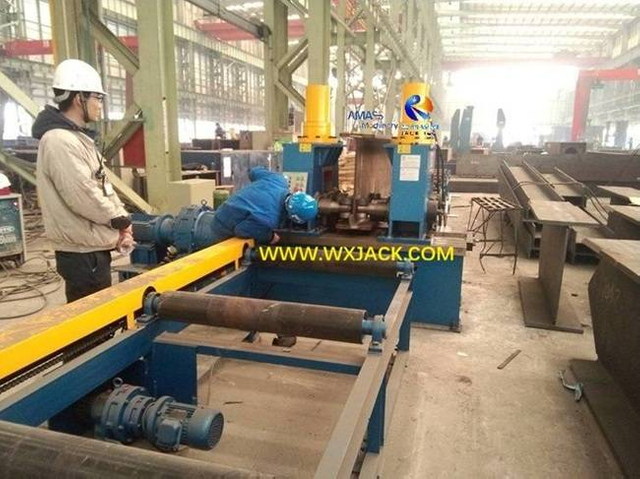

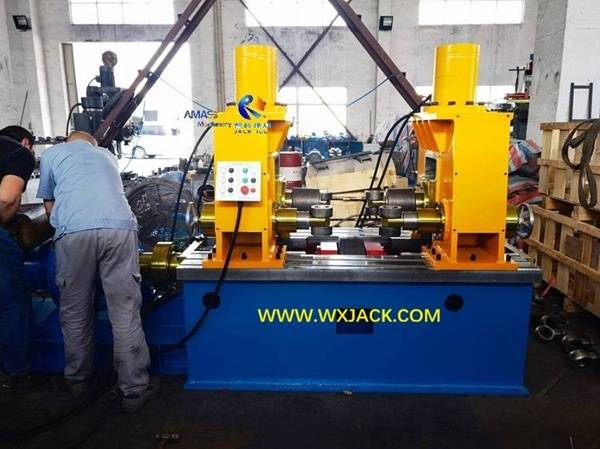

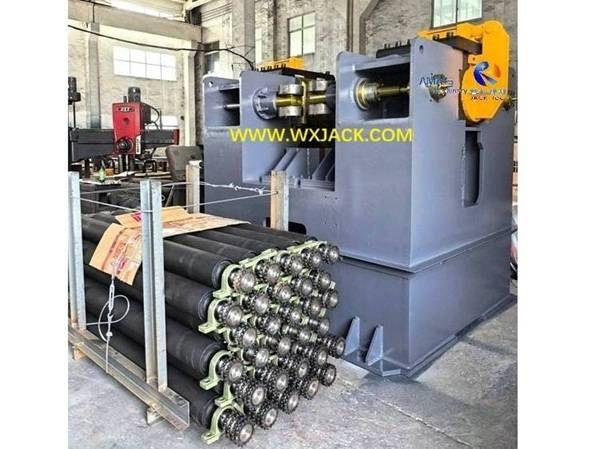

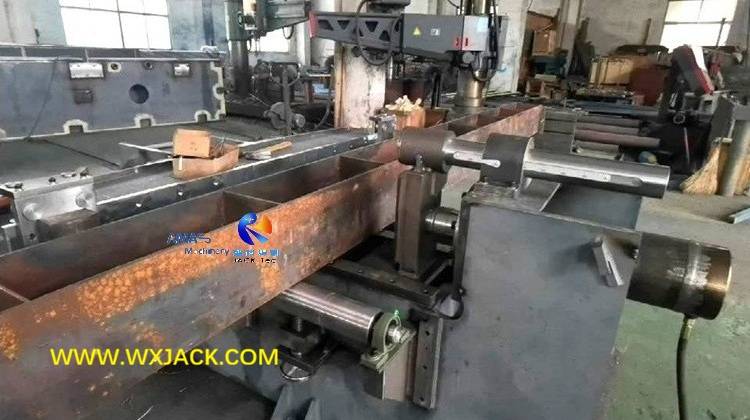

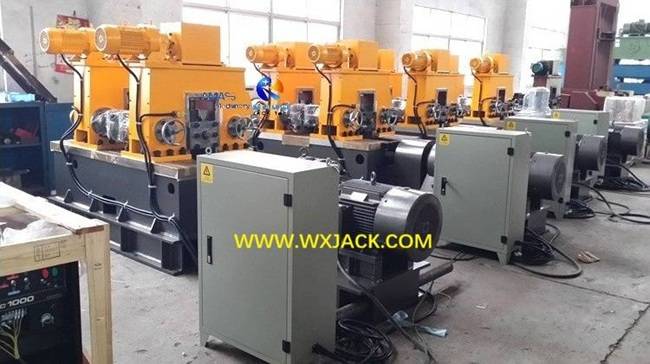

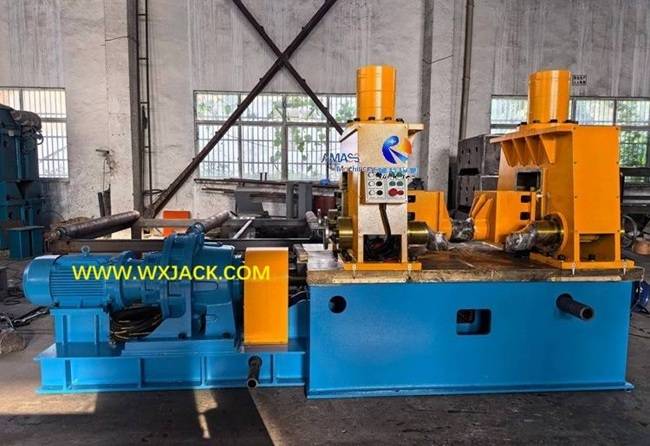

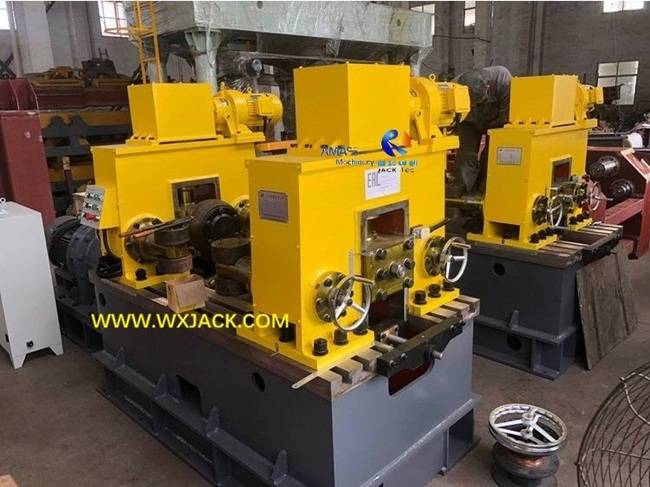

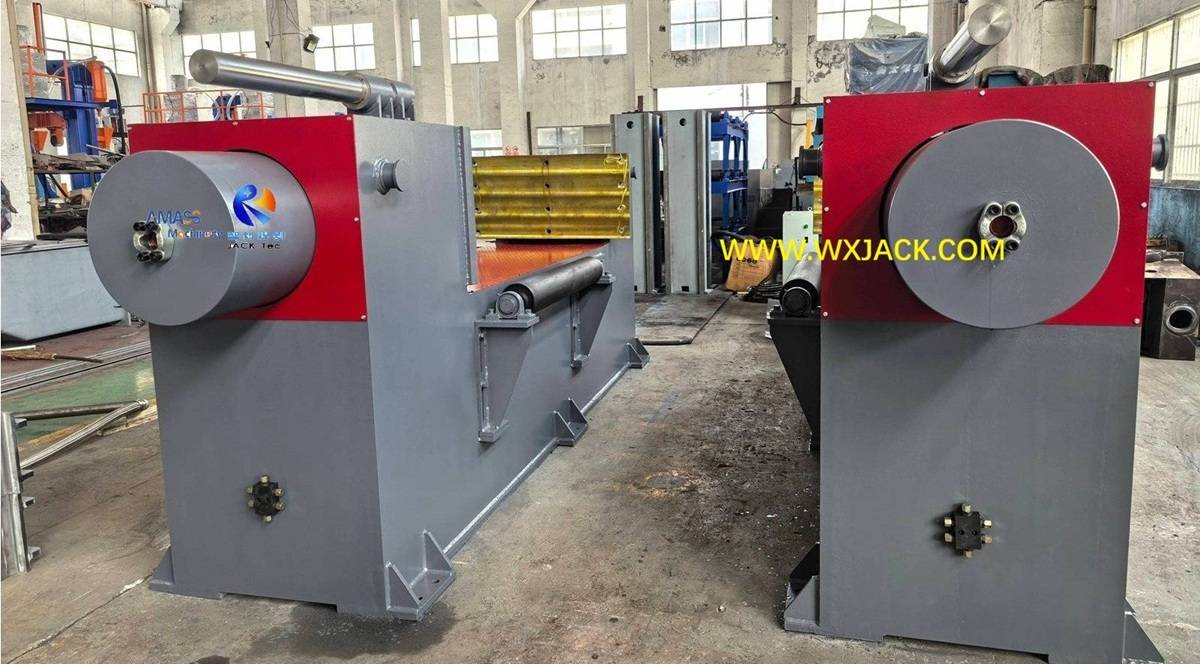

1) Должность: Это третий комплект основного оборудования в линии по производству двутавровых балок после станка для сборки двутавровых балок и портального сварочного аппарата для двутавровых балок;
2) Использование: Машина для правки двутавровых балок предназначена для выравнивания деформированной вверх полки двутавровой балки после сварки под флюсом или деформации в направлении длины.Эти деформации вызваны подводом тепла, генерируемым в SA.W of IH Beam Gantry Welding Machine;

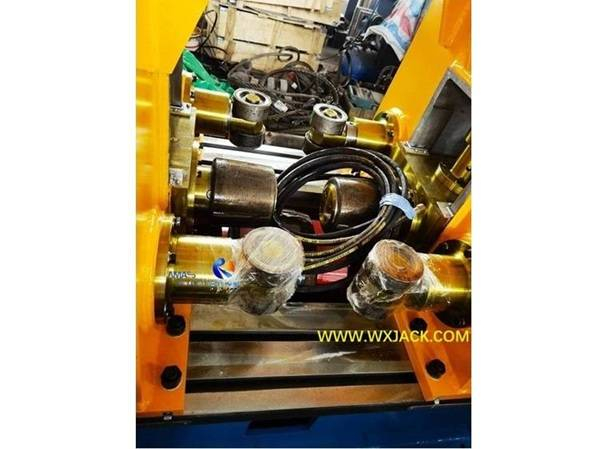

2) Указанный выше, Рабочими элементами машины для правки балок IH являются 3 сплошных правильных ролика: 2 шт. на верхнем уровне и 1 шт. на нижнем уровне;
3) Во время работы машины для правки двутавровых балок 2 верхних правильных ролика движутся вниз, оказывая сильное давление на верхнюю поверхность плоской двутавровой балки.nge, достижение цели выпрямления;

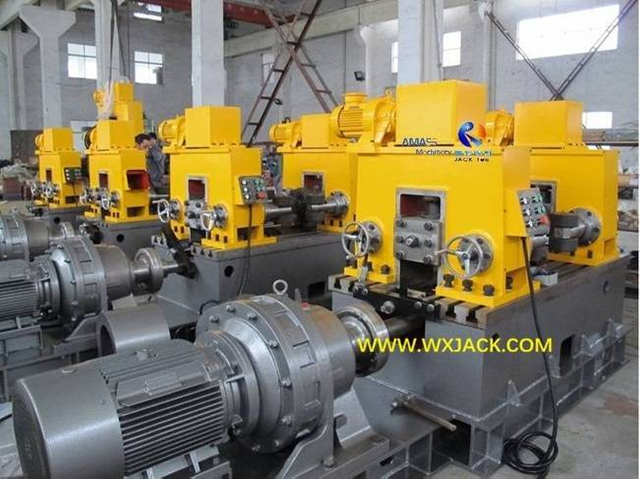

а) Применение: Это наиболее широко используемая серия, на которую приходится более 50% применения.Его можно рассматривать как модель машины для правки IH балок по умолчанию;
б) Ориентация двутаврового луча: H Beam стоит в вертикальном положении;
в) Сила выпрямления: Выпрямление двутавровой балки приводится в действие мотор-редуктором;
e) Выпрямляющая способность: Диапазон толщины фланца составляет 6 ~ 40 мм для углеродистой стали Q235;
е) Стандартные модели: В зависимости от рабочей скорости правки существует 2 модели HYJ-40 и HYJ-800 IH Beam Straiбоевая машина;
а) Ориентация двутаврового луча: Серия YTJ также имеет вертикальную H-образную балку в положении стоя;

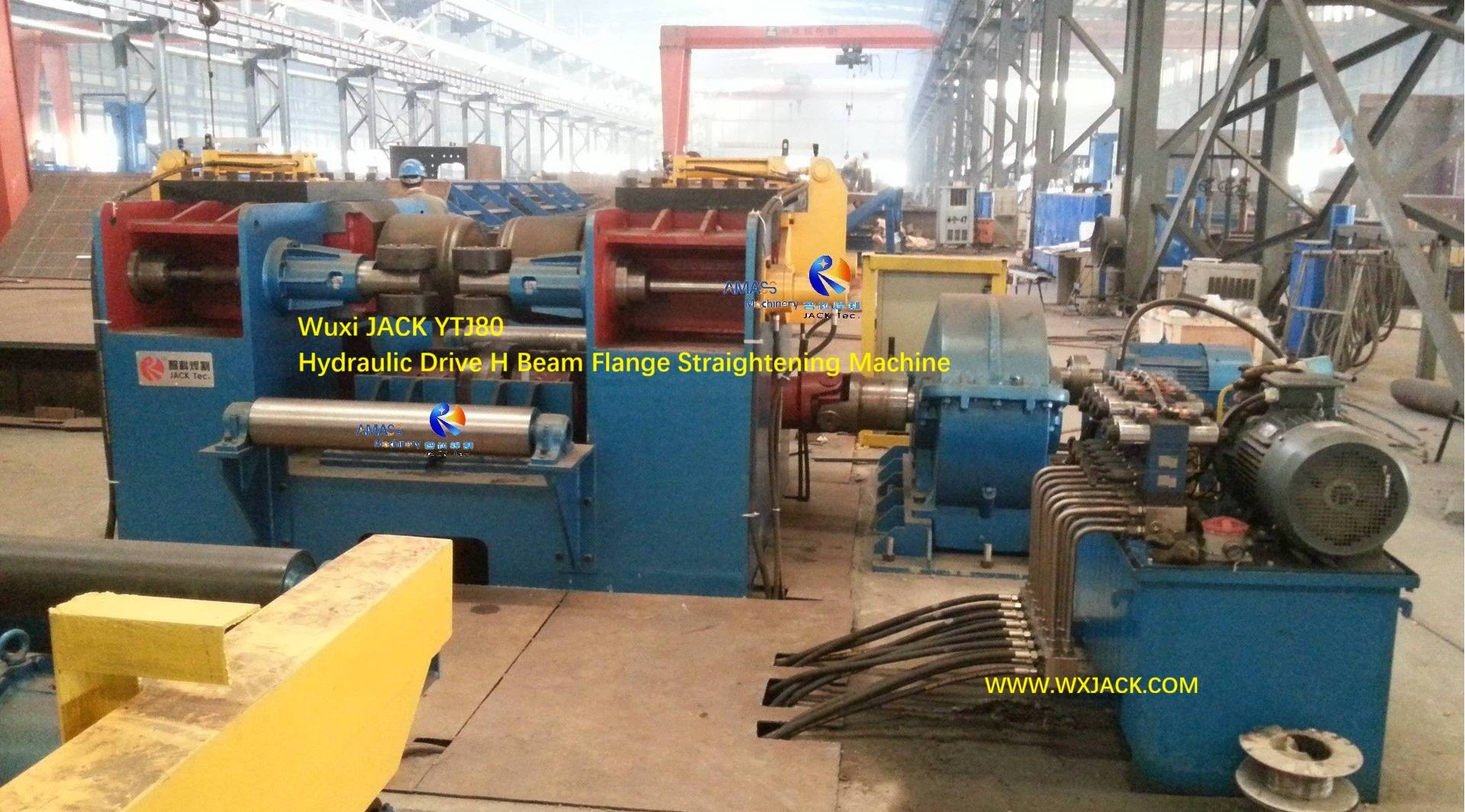

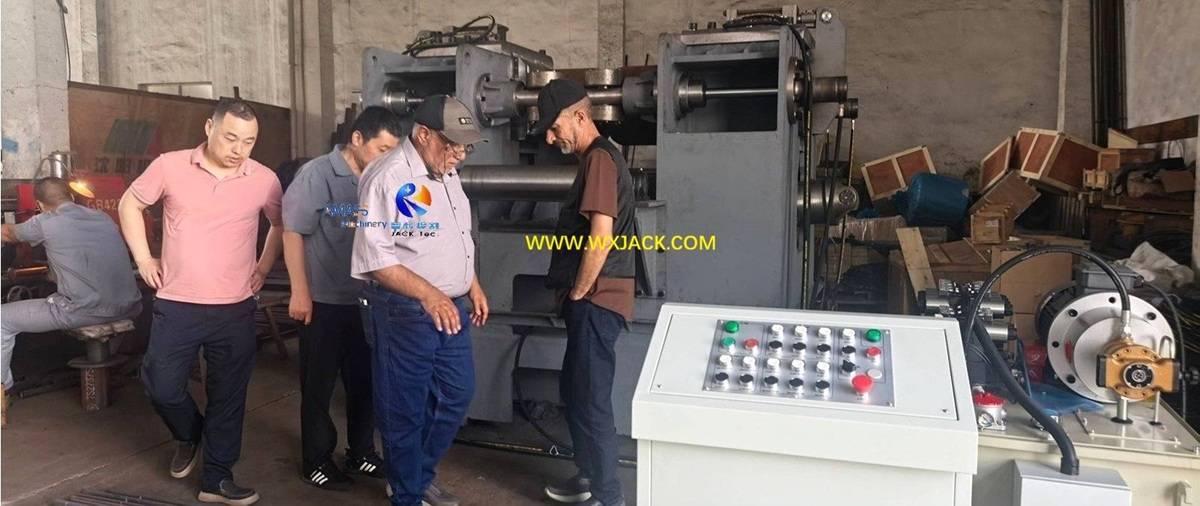

c) Выпрямляющая способность: YTJ относится к тяжелой машине для правки балок IH с макс.толщина фланца 80 мм для углеродистой стали Q345;
г) Стандартные модели: YTJ-40/ YTJ-50/ ЮТДЖ-60/ ЮТДЖ-80, соответствующий макс.Толщина фланца балки H 40 мм/50 мм/60 мм/80 мм, материал Q345;
Стандартные модели | HYJ-800/ HYJ-40 |
Применимый материал для выпрямления | Q235, предел прочности при растяжении 370~ 510 МПа |
Применимая толщина фланца | 6 ~ 40 мм |
Основная мощность машины | 7,5 кВт |
Толщина стенки двутавровой балки | 6 ~ 32 мм |
Ширина полки двутавровой балки | 200 ~ 800 мм |
Высота стенки двутавровой балки | 200 ~ 1500 мм |
Скорость выпрямления двутавровой балки | 7000 мм/мин. |
Длина двутавровой балки | 3000 мм ~ 15000 мм |
