Угловая правильная машина для стали Wuxi JACK — самый эффективный и экономичный станок для клиентов!

Панель навигации на странице "Станок для правки угловой стали"

Использование и высокая ценность правильно-правильной машины для угловых прокаток

A. Что может сделать машина для правки углового железа для клиента:

1. Широкое использование угловой стали: Другие названия рабочих частей: Угловой утюг/ Прокатный угол/ L сталь или Угловая планка.Это самое основное и широко распространенное сырье, применяемое в различных отраслях промышленности;

2. Состояние логистики: Из-за большого объема потребления каждый день огромное количество угловых сталей имеется на складе и транспортируется для практического применения;
3. Легко стать кривым на логистике: Из-за своей большой длины и небольшого поперечного сечения угловые стали склонны к продольному искривлению и/или скручиванию во время логистического процесса, что снижает эффективность последующей эксплуатации;

4. Две основные функции машины для правки угловой стали:

1) Угловая продольная правка стали: Правильная машина для угловой прокатки серии ASM предназначена для решения этой проблемы.Как показано на фотографиях ниже, прокатанные уголки различных размеров можно эффективно выпрямить, пройдя через рабочий блок машины для правки стальных уголков;
2) Очистка угловой стальной поверхности: В процессе правки поверхность угловых сталей также можно зачистить и отполировать, удалив слой ржавчины и загрязнений.В этом отношении угловая правильная машина для стали является очень полезным оборудованием для предварительной обработки для заказчиков стальных конструкций:

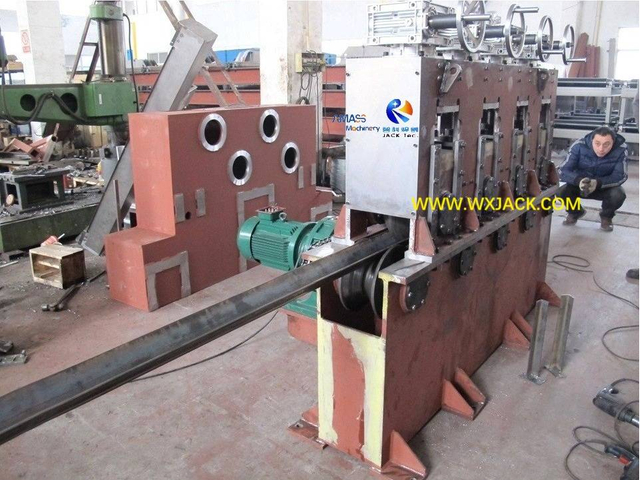

а) Кусок угловой стали выпрямлялся на машине для правки угловой стали Wuxi JACK ASM63: (Рисунок 1)

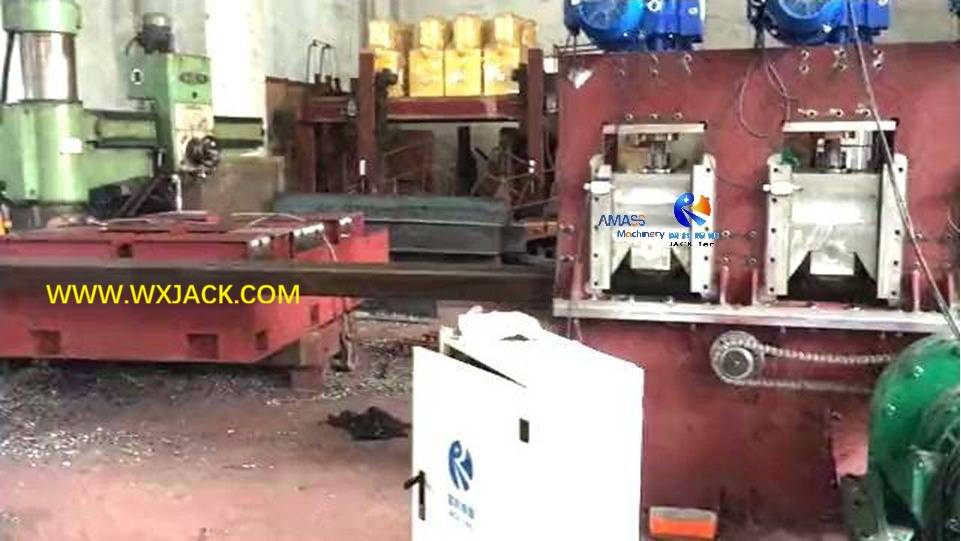

Рис.1 Угловая правильная машина для стали 15

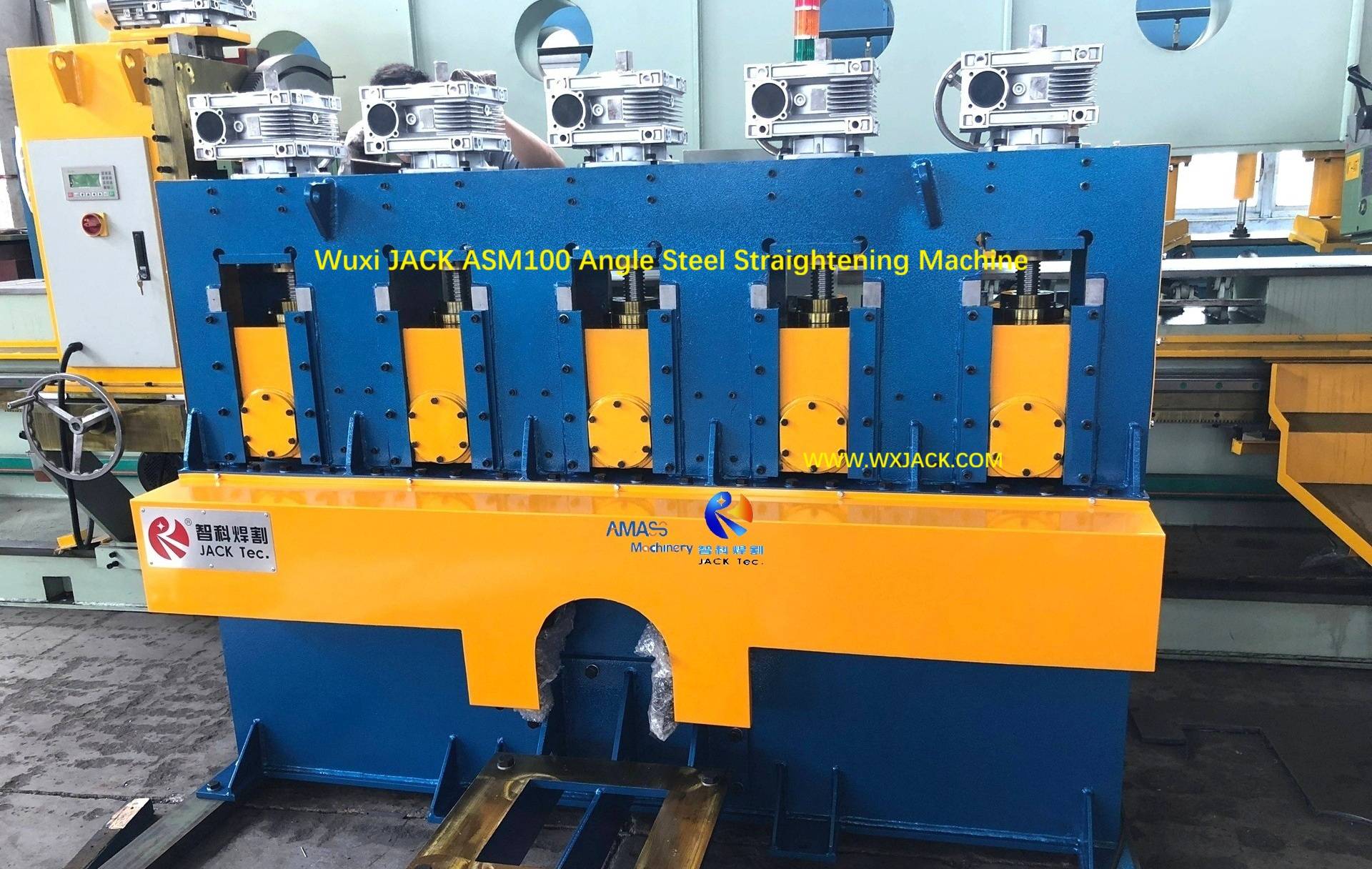

б) Ввод в эксплуатацию угловой правильной машины Wuxi JACK ASM100: (Рис.2)

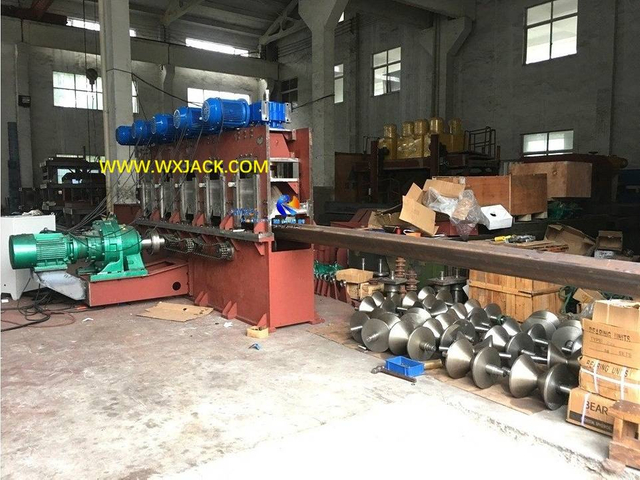

Рис.2 Угловая правильная машина для стали 10



B. Огромная ценность машины для правки углового железа:

1. Перед применением машины для правки угловой стали:

1) Требуется много ручного труда. для выпрямления угловых сталей различных характеристик: оператор с помощью молотка несколько раз постучит по угловым стальным деталям, прилагая длительную и тяжелую работу;
2) Неудовлетворительный эффект выпрямления: Такая ручная работа не только отнимает много времени, но и не может гарантировать постоянный и контролируемый эффект выпрямления;
3) Более высокая стоимость: Подводя итог, можно сказать, что операция по правке угловой стали требует довольно больших затрат;

2. Огромный вклад угловой машины для правки стали для клиентов:

1) Удовлетворительная производительность выпрямления: Машина для правки углового железа превращает утомительную и малоэффективную ручную работу в автоматическую эффективную работу, гарантируя стабильное и контролируемое качество продукции;
2) Больше добавленной стоимости рабочей силы: Операторы могут быть освобождены от тяжелой и утомительной работы и сосредоточиться на работе с большей добавленной стоимостью. В эпоху все более дефицитной и дорогой рабочей силы, Угловая правильная машина для стали серии Wuxi JACK ASM помогает клиенту получить максимальную отдачу при минимальных затратах:

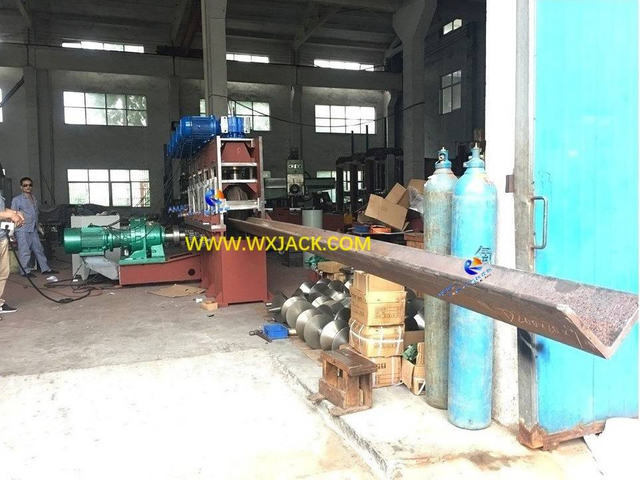

3) Кусок угловой стали большого размера (200x200x20 мм) выпрямлялся на машине для правки угловой стали Wuxi JACK ASM100: (Рис.3)

Рис. 3. Станок для правки угловой стали 29- IMG_7081

3. Итоговые слайды Информация о правильных машинах для угловой прокатки серии ASM доступна на веб-странице »Схема машины для правки угловой стали Wuxi JACK'.



Разнообразие моделей Угловая правильная машина для стали Wuxi JACK работает на объектах клиентов

Работа на правильно-правильной машине для угловых прокаток

1 Angle Steel Straightening Machine 4
2 L Steel Straightening Machine 12

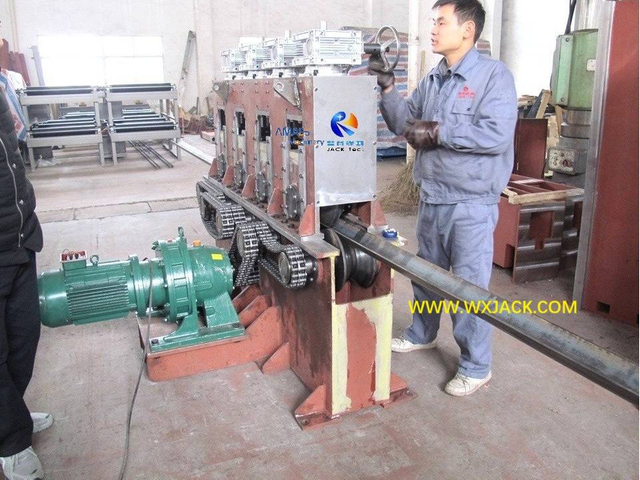

3 Rolled Angle Straightening Machine 18

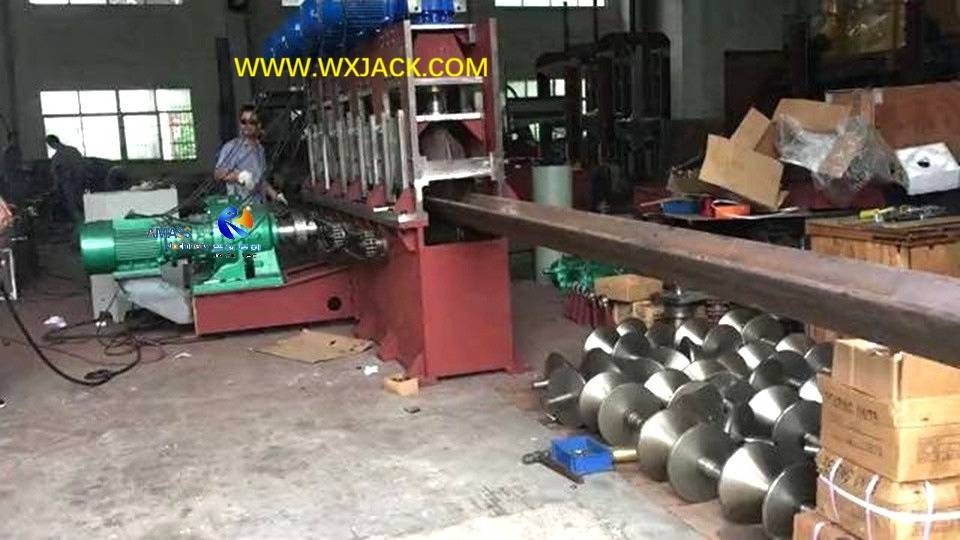

4 Angle Iron Straightening Machine 22- IMG_4139
5 Angle Bar Straightening Machine 22
6 Steel Angle Straightening Machine 23
7 Angle Steel Straightening Machine 24
8 L Steel Straightening Machine 25

Работа на машине для правки угловой стали

Подробнее >>

Фотографии с прокруткой слева: Функциональные блоки и компоненты угловой машины для правки стали Wuxi JACK



Основные шаги для достижения эффекта правки угловых сталей на машине для правки угловых сталей:


1. Загрузите заготовку в машину для правки угловой стали:

1) Обе стороны конвейеров: На переднем и заднем концах основной рамы угловой правильной машины расположены конвейеры.Конвейеры можно менять местами в качестве функции ввода или вывода в любое время;

2) Ручное нажатие: В машине для правки угловой стали обе стороны конвейеров работают на холостом ходу.Таким образом, после загрузки заготовки угловой стали на конвейер оператору необходимо протолкнуть ее вперед в центральную рабочую зону машины для правки углового железа;


2. Настройка хода верхних правильных роликов вниз на угловой правильной машине:

1) Тест на холостом ходу: Сначала проверьте ход вниз каждого выпрямляющего ролика на холостом ходу;
2) Эмпирические данные Уси ДЖЕК: Существует эмпирическое правило по выпрямлению роликов, направленное вниз, разработанное командой инженеров Wuxi JACK.Мы передаем клиентам эти ценные данные в составе технической документации при поставке каждой модели углово-правильного станка;



3. Работа по процедуре правки с помощью подвески угловой машины для правки стали:

1) Интуитивное управление: Ходом вниз каждого правильного ролика угловой машины для правки стали можно управлять индивидуально;
2) Рабочая лампа: Во время работы на верхней части механической основной рамы машины для правки угловой стали загорается индикаторная лампа.

Рабочее видео машины для правки угловой стали Wuxi JACK

Ввод в эксплуатацию Wuxi JACK АСМ200 Угловая правильная машина для стали, путем правки на куске L200x 200x 20 мм Уголок стальной

Интегрированные видео из Уси ДЖЕК АСМ63 и АСМ100 Машина для правки углового проката проходит испытания на производительность

Проверка работоспособности Wuxi JACK АСМ130 Машина для правки угловой стали, с правкой угловой стали среднего размера в обоих направлениях

Мощная функция Уси JACK для тяжелых условий эксплуатации АСМ200 Машина для правки уголкового проката, предназначенная для правки угловых сталей толщиной 20 мм и длиной стороны 200 мм.

Высокоскоростное выпрямление на большой угловой стали в Уси JACK АСМ200 Угловая правильная машина для железа во время производства

Попробуйте запустить на производительность Wuxi JACK АСМ160 Машина для правки угловой стали, близкий вид по своим функциональным узлам/правильный ролик/уголок стальной, который выпрямляется при прохождении

Принцип работы угловой правильной машины Wuxi JACK

В качестве примера мы возьмем угловую правильную машину для стали Wuxi JACK ASM63, чтобы объяснить:



1. Как машина для правки угловой стали выполняет операцию правки:

1) Количество и распределение выпрямляющих роликов: Как показано в вышеуказанное 1ул. ФотоВ комплект машины для правки углового железа серии ASM входит 5 правильных роликов, действующих вниз, и 4 неподвижных правильных ролика, собранных снизу;
2) Заготовка проходит путь: Рабочие части Angle Steel входят в механическую основную раму машины для правки углового железа с правой или левой стороны.Показано ниже:

На рисунке ниже угловая сталь поступает в машину для правки углового железа с правой стороны: (Рисунок 1)

Рис.1 Угловая правильная машина для стали

3) Практическое правило по критическим параметрам процесса: Wuxi JACK накопил богатые эмпирические данные о предполагаемом ходе вниз каждой части 5 правильных роликов, действующих вниз, для правки угловой стали каждой спецификации.Это необходимо для достижения удовлетворительных эксплуатационных характеристик угловой машины для правки стали серии ASM. Например:

Угловая машина для правки стали Wuxi JACK ASM63. Диаграмма эмпирических данных хода выпрямления: (Рис.2)

Рис.2 Угловая правильная машина для стали

4) Удовлетворительный эффект выпрямления: Вы можете обнаружить, что по мере того, как заготовка проходит через центральный рабочий блок угловой правильной машины, она постепенно становится плоской.Цель выпрямления на Angle Steel может быть достигнута автоматически и эффективно.


2. Отрегулируйте ход правильных роликов вниз на угловой машине для правки стали:

1) Привод и трансмиссия: Как показано в вышеуказанные 2nd ФотоДвижение правильных роликов вниз передается червячным редуктором, который установлен в верхней части механической основной рамы угловой правильной машины:

Вертикальный вид центральной функциональной ячейки угловой машины для правки стали: (Рис.3)

Рис. 3. Машина для правки стальных углов 9

2) Приводная сила на правильных роликах, действующая вниз в правильной угловой машине:

а) Для моделей ASM63/100/130, Привод поворота червячных редукторов осуществляется с помощью маховиков ручного поворота;
б) Для моделей ASM160/200, Мощность на повороте червячных редукторов передается с помощью двигателей переменного тока и редукторов.


3. Управление ходом правильных роликов вниз на угловой правильной машине:

1) Как показано в вышеуказанные 3р-д ФотоРядом с каждым выпрямляющим роликом, действующим вниз, имеется индикаторная линейка:

Выпрямляющий ролик, действующий вниз, с указанием линейки в угловой машине для выпрямления железа Wuxi JACK: (Рис.4)

Рис. 4. Правильная машина для угловых прокаток 8

2) В начале работы оператор может проверить фактический ход вниз каждого правильного ролика с помощью соответствующей линейки машины для правки угловых прокаток.


4. Центральный рабочий блок машины для правки угловой стали:

1) Наконец, как показано на вышеуказанные 4й ФотоОперация правки заготовок из угловой стали осуществляется в рабочей ячейке машины для правки угловой стали модели ASM;

2) Вид сбоку на центральный блок управления угловой машины для правки стали: (Рис.5)

Рис.5 Угловая правильная машина для стали 17






Основные функциональные узлы машины для правки углового железа серии Wuxi JACK ASM

Один комплект угловой машины для правки стали модели Wuxi JACK ASM состоит из 4 основные системы из:



1. Приводные и трансмиссионные узлы угловой правильной машины:

1) Привод двигателя через полость выпрямления: Как показано в выше 1ул. Фото.В моделях угловых правильных станков ASM подача заготовки вперед осуществляется с помощью редуктора с циклоидным двигателем переменного тока и передается с помощью цепи и звездочки;
2) Отправка вместе с выпрямлением: Рабочие части (уголок стальной) проходят через полость правки и одновременно выпрямляются;
3) Ручная загрузка на конвейер: Между тем, на конвейерах заготовка продвигается вперед в полость правки вручную, в обычных моделях угловой машины для правки железа (доступен моторный привод);
4) В целях безопасности, цепи закрыты стальным кожухом, чтобы избежать запутывания рук оператора.


2. Механическая основная рама, правильная полость и электрическая система управления угловой правильной машины:

1) Внешний вид: выше 2nd Фото показана боковая сторона центральной рабочей зоны: полость правильной машины для правки уголкового проката;
2) Формирование: Пара направленных вниз правильных роликов и нижних роликов образуют правильную полость.При продвижении стали Angle вперед через эту полость сталь Angle одновременно расплющивалась.


3. Верхние и нижние правильные ролики в машине для правки углового утюга:

1) Как показано на вышеуказанные 3р-д Фото.Правильные ролики являются важнейшим функциональным элементом любой машины для правки угловой стали;
2) В машине для правки угловых прокаток производства Wuxi JACK эти элементы изготовлены из Легированная стальи обработан строго контролируемой термической обработкой: поверхность закалена и закалена, чтобы гарантировать ее прочность и ударную вязкость.


4. Входной и выходной конвейер машины для правки углового железа:

1) Как показано на выше 4й Фото.В угловых правильных станках серии ASM входной и выходной конвейеры находятся в холостом состоянии;
2) По всей длине конвейеров расположены направляющие ролики, обеспечивающие плавное продвижение угловой стали вперед.

Классификация и технические параметры угловой машины для правки стали Wuxi JACK

Wuxi JACK разделяет нашу правильную машину для углового железа серии ASM с точки зрения клиента на работу, на ниже 3 подгрупп из:
1) Обычный легкий и средний режим работы Правильная машина для прокатных углов;
2) Экономичная версия для легких условий эксплуатации. Машина для выпрямления углового железа;
3) Сверхмощный большой Угловая правильная машина для стали.

Панель навигации по разделу «Классификация угловых правильных станков»

1. Обычная машина для правки угловых прокаток легкой и средней мощности.

Подробнее >>

1. Применение обычной угловой правильной машины для легких и средних условий эксплуатации:

1) Основное использование: На этот ассортимент продукции приходится более 60% объема применения машин для правки угловой стали, охватывая наибольшую долю заготовок из угловых сталей;
2) Структура выпрямления: В одном наборе машины для выпрямления углового железа имеется 5 роликов с ходом вниз и 4 ролика с нижним сбором;
3) Выпрямляющая сила: Управление ходом выпрямляющих роликов вниз осуществляется вручную;
4) Типичные модели: АСМ63/ АСМ100 / АСМ130 Угловая правильная машина для стали.



2. Технические параметры обычной угловой машины для правки стали легкой и средней мощности:

Модели Стандартные
Угол от легкого до среднего режима работы
Машина для правки стали
АСМ63/ АСМ100/ АСМ130
Мин.Размер поперечного сечения
Стальной Уголок
(20 х 20 х 3)/ (30 х 30 х 3)
(40 х 40 х 4) мм
Макс.Размер поперечного сечения
Стальной Уголок
(63 х 63 х 8)/ (100 х 100 х
14)/(130 х 130 х 16) мм
Диапазон длин стального уголка 1500 ~ 10 000 мм
(По требованию клиента)
Правка стального угла
Скорость
9000 мм/мин.
Мощность главного редуктора 5,5/ 9/ 11 кВт
Ход вниз
Регулировка выпрямляющего ролика
Способ
Ручной маховик, пять
куски
Верхнее и нижнее выпрямление
Ролики Интервал
393/400/450 мм
Длина входного конвейера Два сегмента, 10 м, холостой ход
тип
Длина выходного конвейера Два сегмента, 10 м, холостой ход
тип
Выпрямление вверх и вниз
Количество роликов
по 5 и 4 шт.

2. Экономичная версия Легкая машина для правки углового утюга

Подробнее >>

1. Особенности экономичной версии легкой угловой машины для правки железа:

1) Достоинство экономической эффективности: Эта версия машины для правки угловой стали имеет около Стоимость изготовления на 10% меньше, чем у обычных моделей оборудования: Это означает, что 1 часть собранного сверху выпрямляющего валика, действующего вниз, и 1 часть собранного снизу выпрямляющего валика удаляются соответственно;

2) Количество выпрямляющих роликов: Другими словами, в 1 комплекте угловой машины для правки стали входят 4 верхних и 3 нижних правильных ролика;
3) Преимущества: Это может помочь клиенту сэкономить бюджет на покупку машины;

4) Специальная модель: применяется отдельно. АСМ63 Угловая правильная машина для стали.Более крупные модели не подходят для такой конструкции.



2. Технические параметры экономичной версии легкой угловой машины для правки железа:

Упрощенное низкопроизводительное производство
Стоимость выпрямления угловой балки
Машина
АСМ63
Мин.Размер поперечного сечения
Угловая планка
20×20×3 мм
Макс.Размер поперечного сечения
Угловая планка
63×63×8 мм
Диапазон длин углового стержня 3000 ~ 9000 мм
Выпрямление угловой балки
Скорость
9000 мм/мин.
Мощность главного редуктора 5,5 кВт, 1440 об/мин
Регулировка верхнего прижимного ролика
Способ
Ручной поворотный маховик
Верхний и нижний
Интервал выпрямления роликов
393 мм
Верхнее/нижнее выпрямление
Количество роликов
4/3 шт.
Длина входного конвейера Один сегмент, 5,8 м
Длина выходного конвейера Один сегмент, 5,8 м

3. Сверхмощная машина для правки угловой стали.

Подробнее >>

1. Особые возможности мощной машины для правки угловой стали:

1) Специальный дизайн: Большая модель сверхмощной угловой правильной машины имеет свои выпрямляющие ролики, ход вниз, с приводом от двигателя, вместо маховика ручного поворота, как в случае с обычными моделями станков;
2) Причина: Это делается для того, чтобы получить достаточную силу правки при работе с угловой сталью большой толщины, подлежащей правке, от работы машины для правки угловой стали;
3) Макс.Технические характеристики угловой стали: Толщина стороны 20 мм и ширина стороны 200 мм;
4) Типовые модели являются АСМ160 и АСМ200 Угловая правильная машина для стали.



2. Технические параметры мощной машины для правки стали большого угла

Сверхмощная угловая сталь
Выпрямляющая машина
АСМ160 / АСМ200
Мин.Размер поперечного сечения
Прокатный угол
(50×50×5) / (60 х 60 х 5) мм
Макс.Размер поперечного сечения
Прокатный угол
(160×160×16)/
(200 х 200 х 20) мм
Диапазон длин проката
Угол
3000 ~ 12 000 мм
(По требованию клиента)
Выпрямление прокатного угла
Скорость
6000 мм/мин.
Мощность главного редуктора 18,5 кВт, один комплект
Регулировка верхнего прижимного ролика
Способ
Червячный двигатель переменного тока, 3 кВт, 5 комплектов
Верхний и нижний
Интервал выпрямления роликов
470 мм
Верхнее/нижнее выпрямление
Количество роликов
5/4 шт.
Входной и выходной конвейер Два сегмента по 11 м каждый

Область применения и сопутствующее оборудование машины для правки угловой стали

1. Применение: Угловая правильная машина для стали серии ASM имеет очень широкое применение, в основном применяется в таких отраслях, как строительство железных башен, логистические (складские) и производственные (мастерские) здания, мостовое/портовое оборудование/судостроение и т. д.;

2. Другой Оборудование для правки стальных конструкций Помимо машины для правки прокатного угла:

С аналогичной функцией и принципом работы, но с другой механической структурой и способом работы:
1) Машина для правки фланцев двутавровой балки --- Выпрямление полки двутавровой балки, вид в поперечном сечении;
2) BOX Горизонтальный пресс-выпрямитель двутавровой балки --- Выпрямление продольного корпуса стальной конструкции BOX/H Балки, вид сбоку по длине
3) Машина для выпрямления угловых пластин жесткости, который выпрямляется на стальном пластинчатом блоке, изготовленном из 1–3 кусков угловой стали;

3. Сопутствующее оборудование для угловой машины для правки стали:

1) Конец листовой стали Краевой фрезерный станок;
2) Обрезка концов двутавровой балки и/или листовой стали Машина для закругления кромок;
3) Листовой Металл Сталь Машина для стыковой сварки пластин;
4) Станок для резки полосовых пластин с ЧПУ;
5) Станок для резки труб с ЧПУ;
Общая точка этих машин: Эти машины представляют собой оборудование предварительной обработки сырья, которое применяется в металлоконструкциях, производстве и строительстве.

01

02

03

Введен в эксплуатацию на угловой машине для правки стали Wuxi JACK

В качестве примера мы возьмем большую сверхмощную угловую правильную машину модели Wuxi JACK ASM200:

1. Компоновка и установка машины для правки угловых прокаток серии ASM:

Компоновочный чертеж модели Wuxi JACK ASM200, сверхмощной машины для выпрямления железа с большим углом: (Рисунок 1)

Как видно из дизайнерского принта:
1) Входные и выходные конвейеры: Угловая правильная машина для стали модели ASM200 имеет конвейеры длиной 11 м соответственно, которые располагаются на входе и выходе рабочих частей;
2) Размер центрального рабочего блока: Механическая основная рама или рабочая зона угловой машины для правки стали ASM200 имеет габаритные размеры:
а) длина 5000 мм;
б) глубина 700 мм;
в) Высота 2000 мм;
3) Занятие земель: В целом, один комплект угловой правильной машины ASM200 полностью занимает площадь цеха длиной 27 м и шириной 700, что очень компактно и имеет правильную прямоугольную форму;

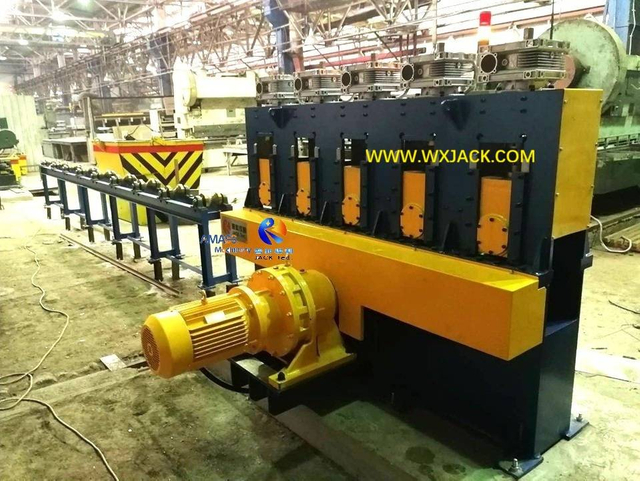

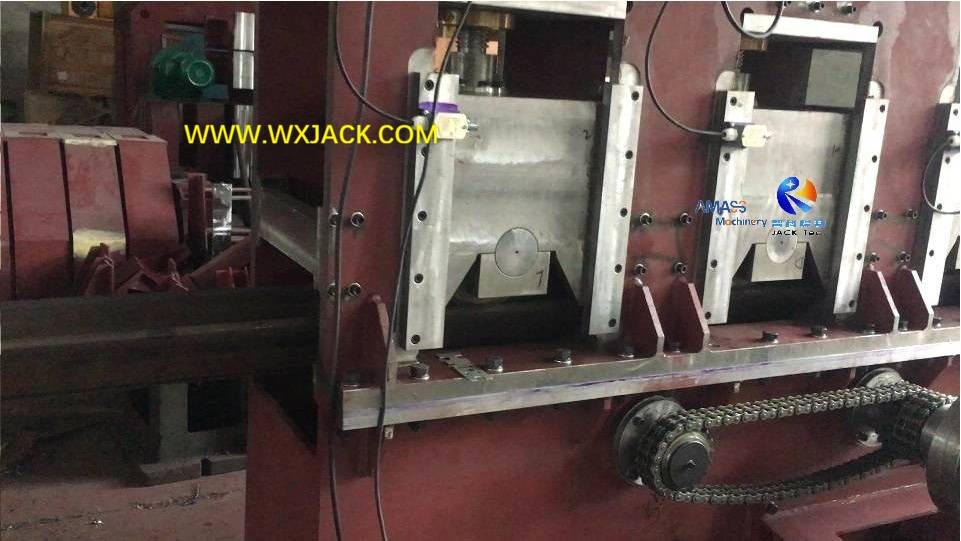

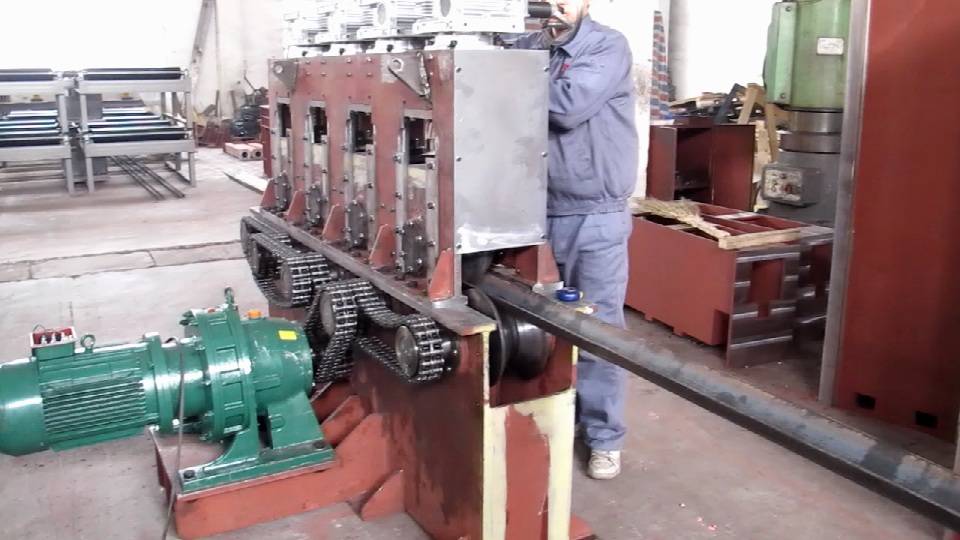

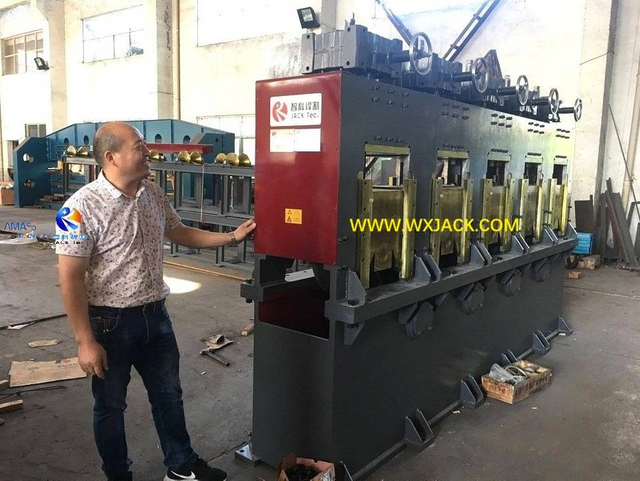

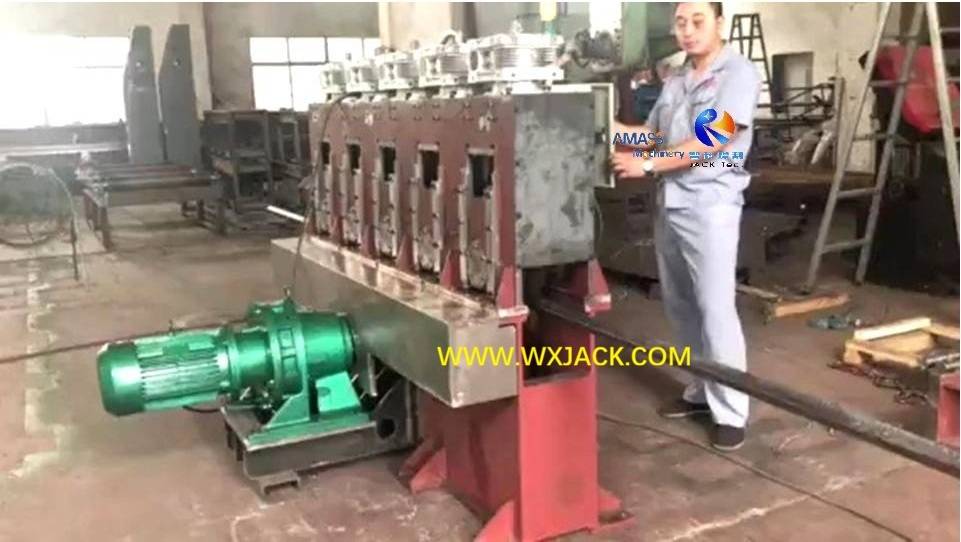

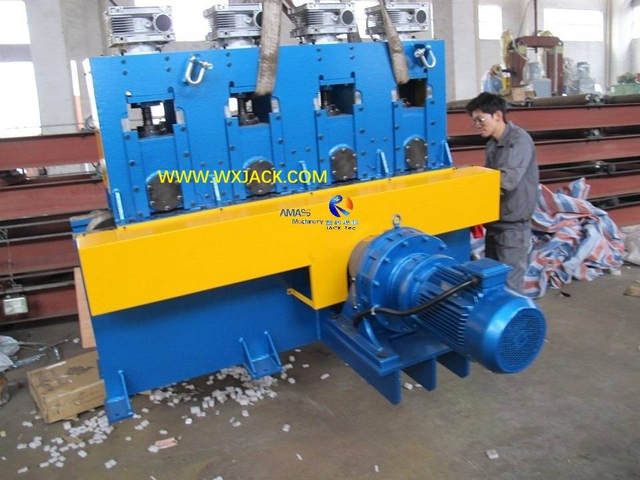

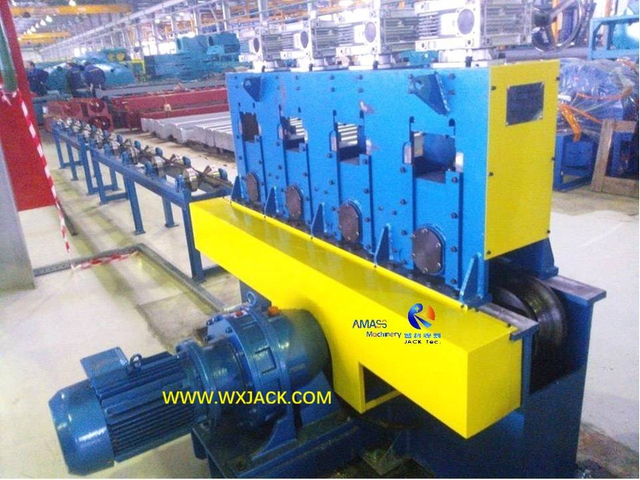

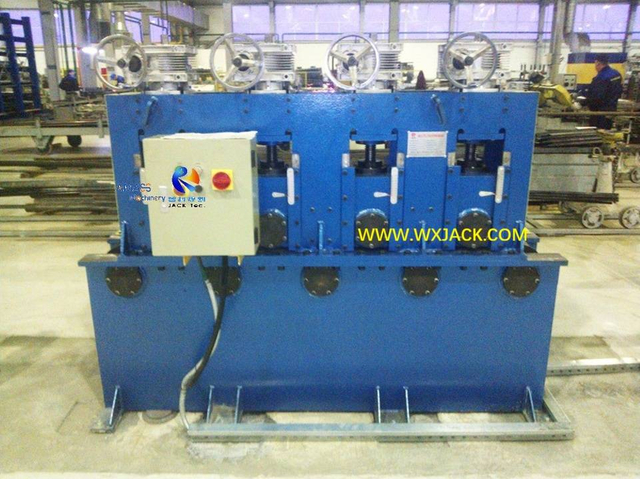

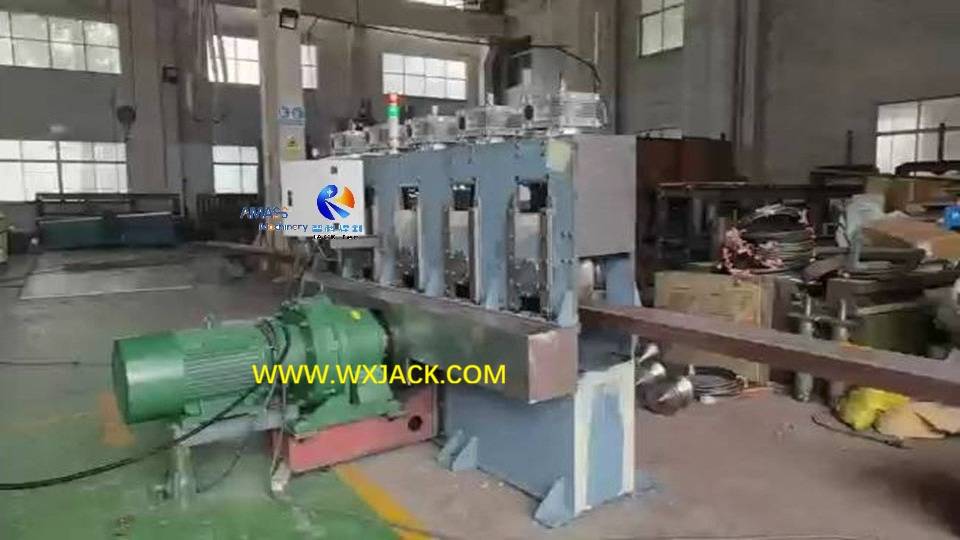

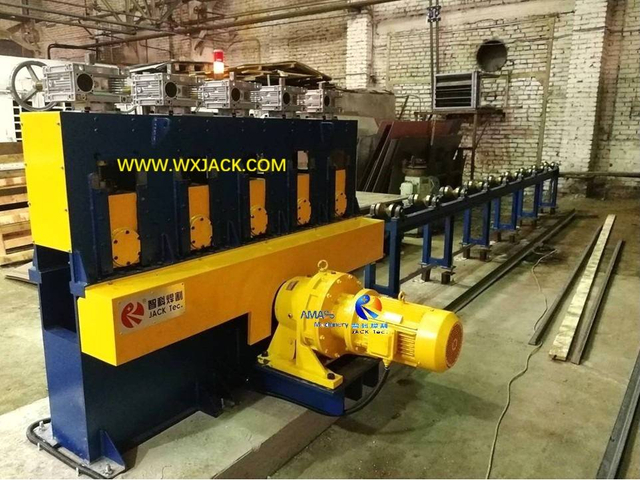

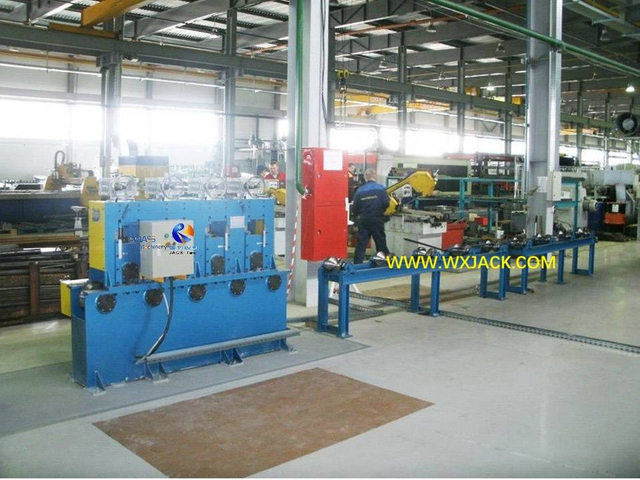

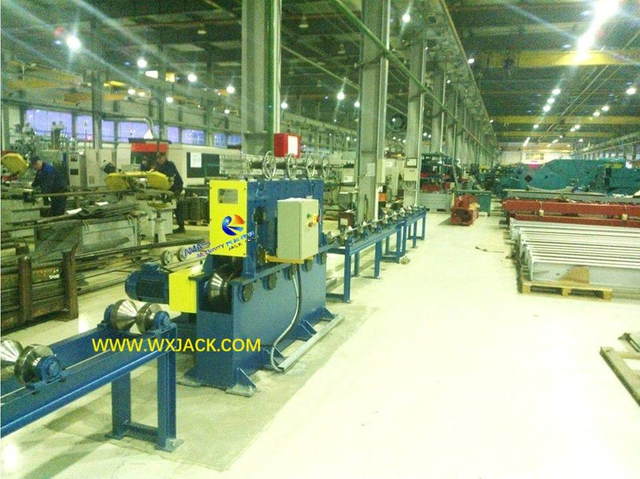

2. Фотографии 1–3: Модели Wuxi JACK ASM Угловая правильная машина для стали, введенная в эксплуатацию на объекте клиента:

1) Входной и выходной конвейеры Угловую правильную машину серии ASM можно заменять;
2) Сильные стороны: Таким образом, любая модель угловой правильной машины Wuxi JACK имеет гибкую компоновку и поток материала, что позволяет применять ее для проектирования и настройки любого технологического маршрута на всей производственной линии на предприятии клиента.


3. Безопасная эксплуатация угловой машины для правки стали Wuxi JACK:

1) Избегайте столкновений: Во время работы станка для правки уголков наиболее вероятным риском № 1 является столкновение заготовок угловой стали с операторами вокруг, особенно в условиях работы с довольно высокой скоростью процесса правки;

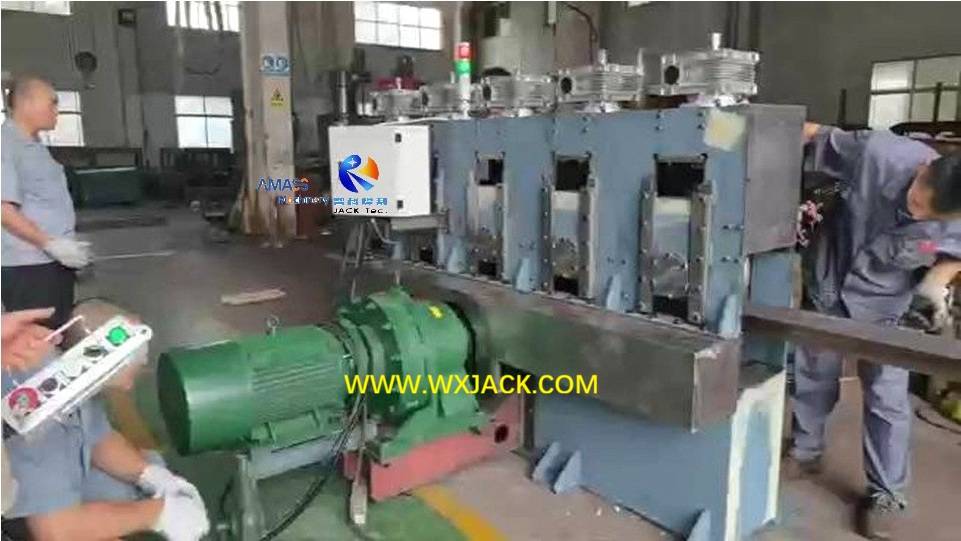

2) Так, как показано на фотографиях выше, во время работы машины для правки углового железа мигает сигнальная лампа, установленная в верхней части центрального рабочего блока;

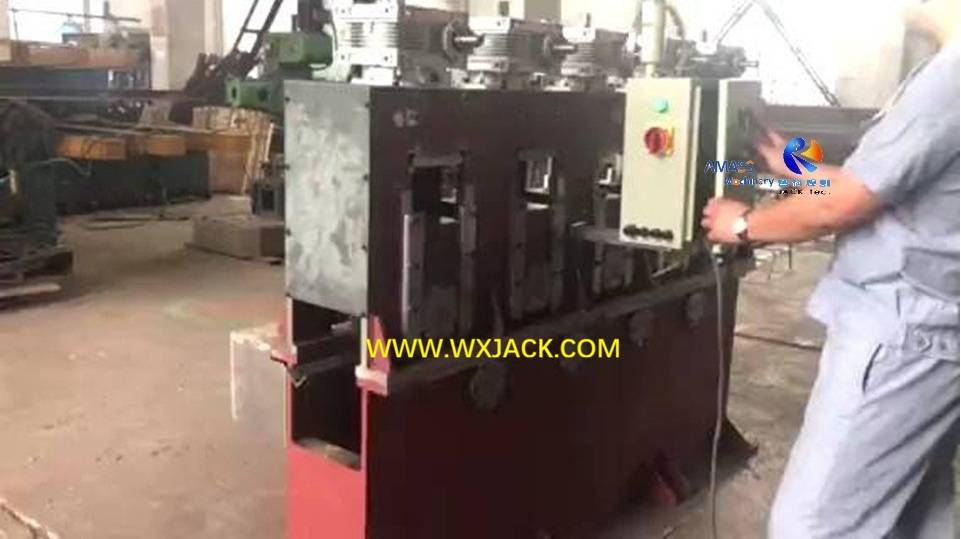

3) Кнопка аварийной остановки. находится под рукой на дверце панели управления, что обеспечивает мгновенный и удобный доступ оператора.

Другие серии продуктов Wuxi JACK, кроме машины для правки угловой стали

1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
Фрикционно-роликовый тип;Для крупногабаритной трубы
0
0

Блоги о правильных станках для угловой прокатки

  • Преимущество машины для правки угловой стали для клиента
    Преимущество машины для правки угловой стали серии ASM Развитие угловой правильной машины серии ASM Перспектива угловой правильной машины серии ASM Краткое описание машины для правки угловой стали Wuxi JACK Читать Далее
  • Высокоскоростная автоматическая машина для правки угловой стали серии ASM демонстрирует быстрый рост
    СОДЕРЖАНИЕ 1. Предисловие; 2. КРАТКАЯ ИНФОРМАЦИЯ о машине для правки угловой стали; 1) Использование машины; 2) Фон машины; 3) Запуск автоматической машины для правки угловой стали серии ASM производства Wuxi JACK. 4) Быстрое развитие станков для правки угловой стали серии ASM 3. ПРЕИМУЩЕСТВА машины для правки угловой стали 1) Повышение производительности; 2) Обеспечение качества; 3) Возврат инвестиций 4. ПРОГРЕСС и ПРОГРЕСС на машине для правки угловой стали 1) Прогресс машины для правки угловой стали серии ASM 2) Перспектива машины для правки уголков серии АСМ Читать Далее
  • Технические характеристики и бизнес-перспективы сварки колонны и стрелы
     Бизнес-приложение поперечной сварки колонны и стрелы;  Технические вопросы с точки зрения проектирования сварочного манипулятора с поперечными суппортами;  Вопросы безопасности при использовании оборудования для автоматической сварки труб с поперечными суппортами;  Краткий обзор сварочной колонны и стрелы с поперечными суппортами Wuxi JACK Читать Далее
Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
