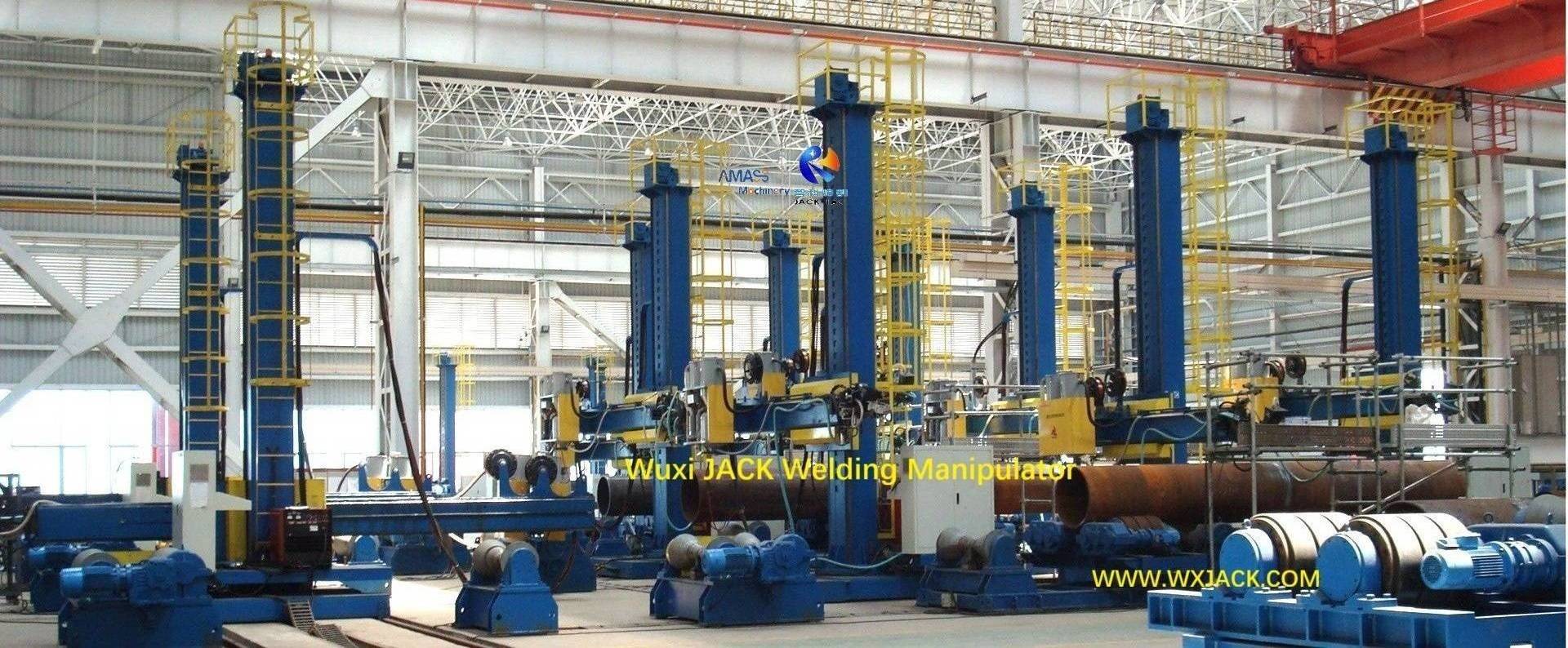

1 Welding Manipulator Welding Column and Boom 7

Сварочный манипулятор Wuxi JACK,

Надежное оборудование для сварки колонн и стрел при изготовлении резервуаров для труб с экономичной производительностью

Гибкие конфигурации сварочной колонны-манипулятора Wuxi JACK

1) Функция: Манипулятор для сварки колонны и стрелы является наиболее эффективным и широко применяемым станком для изготовления цилиндрических заготовок: труб, резервуаров, сосудов под давлением..., обеспечивающим безопасную и эффективную работу;
2) Эксплуатация: Работая вместе с роликовой станиной сварочного вращателя, можно производить продольные и окружные сварочные швы на внешних и внутренних стенках заготовок со стабильным и превосходным качеством;

1. Разнообразие сварочных колонн и стрел манипулятора Wuxi JACK:

1) Размер : от легкого LHZ2020 до среднего LHZ4040 и большого тяжелого LHZ8080 со структурами :
a) Основание : стационарная , или передвижная тележка с моторным приводом ;
b) Вертикальная колонна : фиксированная или вращающаяся на 0–270–360° с ручным или моторным приводом;

2) Различные режимы сварки, применимые к различным материалам деталей в сварочном манипуляторе:

а) SAW (дуговая сварка под флюсом) углеродистой стали;
б) GMAW на нержавеющей стали;
в) Импульсная сварка алюминия;
г) полосовая наплавка при наплавке;
e) Плазменная сварка ( PAW ) + аргонодуговая сварка ( TIG ) гибридной двойной горелкой на трубах из нержавеющей стали, титана, циркония и сплавов, а также из углеродистой стали;
f) Функции, кроме сварки: покраска, сборка, испытание;

3) Вспомогательные функциональные блоки колонны и сварочного манипулятора Wuxi JACK:

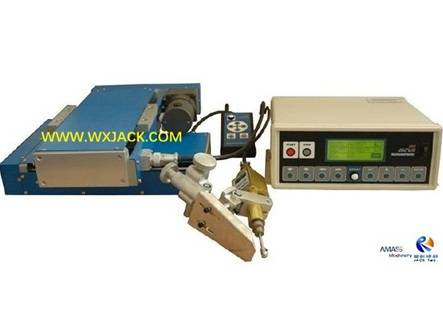

а) Система отслеживания сварочного шва для компенсации отклонения стрелы в реальном времени;
б) осциллятор для получения сварного шва с широким покрытием и достаточной прочностью;
в) Видеокамера для мгновенного наблюдения за труднодоступной точкой сварки;
г) Головка газовой резки в качестве дополнительной функции при быстром включении:
Инженеры ESAB тестируют облицовку LHZ5050 лентой ESAB SAW на выставке Wuxi JACK
Моторный привод перемещает сварочный манипулятор колонной стрелы LHZ4050 с источником питания Lincoln SAW.
Стационарный LHZ3030 , с регулировкой ходового винта HLK1. Сварочный вращатель, GMAW для нержавеющей стали.
В феврале 2025 г. стационарный LHZ4040 у нефтехимического заказчика в Шанхае.
LHZ4030 , движение моторного привода и вращение колонны. ПАВ на крупном танкостроении
Сварочный манипулятор со стрелой колонны LHZ5050 с подъемной роликовой станиной с гидравлическим приводом HLK80 сварочного ротатора
Готовая сборка LHZ4055 , оснащенная китайским источником питания для пилы HUAYUAN 1000A.

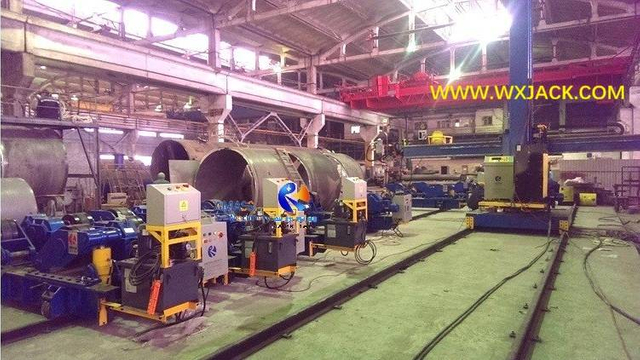

Сварочный центр LHZ6060 с 5 группами сварочного ротатора грузоподъемностью 100 тонн
Стационарное основание LHZ2525 , колонна с ручным вращением на 0–360° .
LHZ6050 на предприятии заказчика в Малазии, изготовление больших резервуаров
Стационарный LHZ5060 , в мастерской клиента
Манипулятор сварочной колонны LHZ4060 создан на основе больших резервуаров с использованием SAW.

Wuxi JACK — новое производство сварочной колонны и стрелы-манипулятора в 2025 и 2026 годах.

Это сварочное оборудование для колонн и стрел пользуется обширным рыночным спросом. С января 2025 года по сегодняшний день, начало августа 2026 года, за последние 19 месяцев компания Wuxi JACK выпустила для клиентов несколько комплектов этой машины. Краткое описание этих сварочных манипуляторов:
1) Большинство из них входят в модельный ряд от LHZ30xx до LHZ50xx , с макс. эффективный ход подъема от 3000 мм до 5000 мм;
2) Помимо Китая, клиенты из Ближнего Востока, Юго-Восточной Азии, Восточной Европы, стран с нефтегазовой промышленностью;
3) Различные режимы сварки. Помимо наиболее часто используемой сварки SAW для черных металлов, также используется сварка GMAW/импульсная сварка/P (плазма) + T (вольфрам) для цветных металлов;
4) Работа с несколькими группами роликовых станин сварочного вращателя для формирования сварочного центра;
5) Клиенты выбирают сварочные функциональные блоки, чтобы получить качество сварки высочайшего уровня со стабильной производительностью:

Сварочное оборудование для колонн и стрел Wuxi JACK LHZ4055 для клиентов на Ближнем Востоке в мае 2026 г.:

1. Заготовка: для изготовления на цистернах для сжиженного нефтяного газа и цистернах SST;
2. Смешанный режим сварки: сначала с двойной горелкой SAW, используя сплошную проволоку диаметром 4 мм, и GMAW, используя проволоку диаметром 1,2 мм, затем добавьте импульсную сварку алюминия;
3. С 2 группами автоматических сварочных поворотных валков HGZ20 для вращения заготовки во время круговой сварки;

4. Запрошенные заказчиком критические характеристики сварочного манипулятора для колонны и стрелы LHZ4055:

1) Конструкция колонны и стрелы для тяжелых условий эксплуатации;
2) Назначьте использование китайского сварочного аппарата AOTAI 1250A;
3) Эффективное расстояние 4000 мм для перемещения горизонтальной стрелы вверх и вниз для строительства резервуаров диаметром 3000 мм.
4) Конструкция с защитой от отклонения горизонтальной стрелы;
5) Система рекуперации флюса для сварки SAW;
6) Совместимость с двухдуговой пилой.
7) Оборудован осциллятором для получения сварочного шва с достаточной защитной поверхностью;
8) Устройство отслеживания и контроля сварочного шва;
9) Синхронизация сварочного вращателя со сварочным манипулятором колонны и стрелы;
10) Сервопривод движения сварочных вращателей;
11) Механизм защиты от падения горизонтальной стрелы.

Видео о сварочном манипуляторе Wuxi JACK

Похожие страницы:

Категория и технические параметры сварочного оборудования для колонн и стрел Wuxi JACK

А. Классификация сварочного манипулятора колонны и стрелы:

Существует несколько способов дифференциации данного оборудования-манипулятора со сварочной колонной на основе следующих 3 технических показателей:
1. Макс. грузоподъемность на переднем конце горизонтальной стрелы:
1) Легкая нагрузка --- 50-70 кг;
2) Средняя нагрузка --- 70-120 кг;
3) Сверхмощный --- 120-300 кг;

2. Способ вращения вертикальной колонны в стреле сварочной колонны:

1) Поворотная или фиксированная колонна;
2) Если колонна может вращаться, это моторный привод или ручной толкатель;
3. Механическое основание: Стационарная кровать или передвижная тележка;
4. Режимы сварки: SAW/GMAW/Наплавленная сварка/P (плазма) + T (аргонодуговая сварка)/Импульсная сварка...

LHZ2525 , легкий режим (грузоподъемность 50 кг), стационарный с ручным вращением
LHZ3030 , средний режим работы (грузоподъемность 100 кг), моторизованный ход, ручное вращение
LHZ6050 , для тяжелых условий эксплуатации (грузоподъемность 200 кг), стационарный, с электроприводом
LHZ4040 , стационарный, средний режим работы (грузоподъемность 100 кг), ручное вращение

B. Технические параметры сварочной колонны и стрелы манипулятора серии Wuxi JACK LHZ:

Модель ЛХЗ2030 LHZ3040 LHZ4040 LHZ4050 LHZ5050 LHZ5060 LHZ6060 LHZ7070 LHZ8080
Высота подъема горизонтальной стрелы ( мм ) 2000 3000 4000 4000 5000 5000 6000 7000 8000
Горизонтальная стрела Ход горизонтального перемещения ( мм ) 3000 4000 4000 5000 5000 6000 6000 7000 8000
Механическая кровать сварочного манипулятора Стационарная опорная кровать/ Моторный привод Передвижная тележка
Вертикальная колонна вращается Невращающийся/моторный привод или ручное нажимное вращение
Скорость вертикального подъема горизонтальной стрелы
( мм/мин. )		 Константа 1000 Постоянное 1500
Скорость горизонтального перемещения горизонтальной стрелы
( мм/мин. )		 120-1200, инверторное управление переменного тока 80-1000,
инверторное управление переменного тока
Макс. Загрузка на переднем конце горизонтальной стрелы
( кг )		 50 50- 120 200 500 400
Серия трекеров сварочных швов 100- 200 мм
Скорость отслеживания сварочного шва 200- 250 мм/мин.
Точность системы отслеживания сварочных швов ±0,25 мм
Применимый режим сварки SAW/GMAW: CO2, MIG, MAG/ TIG/ Наплавка полосами/ Плазма +T (аргонодуговая сварка)/ Импульсная сварка
Применимый сварочный материал Углеродистая сталь, нержавеющая сталь, алюминий, цинк, титан, цирконий.

Контроль качества на машине-манипуляторе сварочной колонны Wuxi JACK

Что больше всего волнует клиентов при выборе оборудования для сварки колонн и стрел?

1. Жесткая конкуренция: Сварочный манипулятор колонной стрелы — это тип очень распространенного оборудования. На рынке много производителей. Соответственно, конкуренция за завоевание клиента довольно жесткая. Таким образом, понимание истинной заинтересованности клиентов имеет жизненно важное значение для использования предыдущих деловых возможностей;
2. Опыт приходит из практики: за последние 20 лет, с марта 2009 г. по сегодняшний день, август 2026 г., инженеры Wuxi JACK накапливали важные технические характеристики, чтобы удовлетворить запросы клиентов:

3. Пример сварочной колонной стрелы манипулятора LHZ4040 для заказчика на Ближнем Востоке в феврале 2026 г.:

Ниже приведены важные технические вопросы, поднятые клиентом во время общения с инженерами Wuxi JACK, которые требуют дальнейшего разъяснения:
1) Классификация нагрузок в зависимости от заявленной грузоподъемности горизонтальной стрелы : 150 кг или более? Для тяжелых условий 150 кг недостаточно;
2) Ответственность за нагрузку SAW и конструктивную способность : Следует ли производителю стрелы сварочной колонны учитывать следующие компоненты: сварочная головка, механизм подачи проволоки, кабель и сопутствующее оборудование, или поручить эту задачу производителю источника сварочного тока?
3) Значение отклонения стрелы : это связано с долгосрочной точностью сварки и виброустойчивостью, жесткость конструкции имеет решающее значение для обеспечения однородности сварочного шва и точности отслеживания, для сварочного манипулятора колонны и стрелы модели LHZ4040;
4) Наличие диаграммы зависимости нагрузки от горизонтального выдвижения стрелы : должна ли она быть представлена ​​заказчику во время деловых переговоров или после подписания официального контракта;

Полный контроль цепочки создания стоимости от заказа до доставки: от проектирования до проверки, от официального производства до эксплуатационных испытаний, каждый этап нашего производства сварочного манипулятора для колонн и стрел строго планируется и тщательно выполняется. Каждый компонент и узел нашего сварочного оборудования для колонн и стрел имеет высочайшее качество:

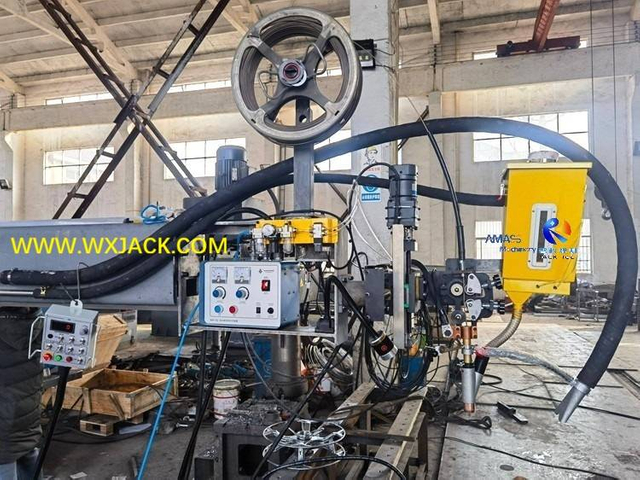

1. Сварочная горелка и головка колонны Wuxi JACK и сварочный манипулятор стрелы:

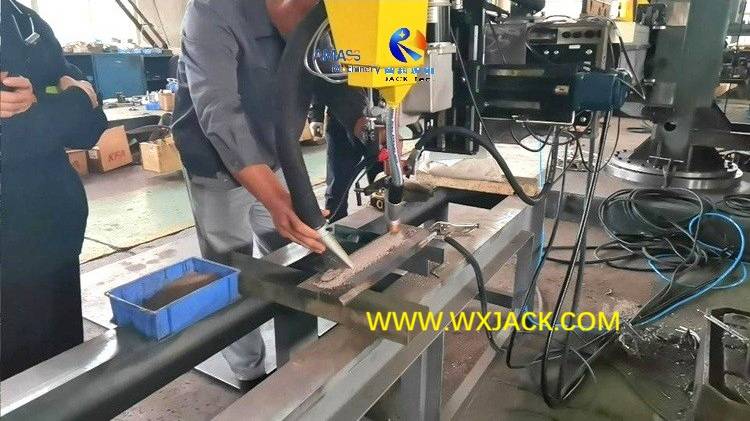

1) Регулировка положения горелки перед сваркой является важнейшим шагом. Для обеспечения стабильной и высококачественной работы это осуществляется с помощью высокоточных поперечных направляющих на передней части механизма сварочной головки;
2) Во время сварки лазерное устройство отслеживания сварочного шва не только гарантирует всегда правильный след движения сварочной горелки, но также помогает компенсировать отклонение горизонтальной стрелы, таким образом, полностью гарантирует стабильную контролируемую производительность сварки;
3) Другие необходимые функциональные блоки для сварки: катушка подачи проволоки, механизм выбора диаметра проволоки и механизм регулировки натяжения, бункер и машина для сбора сварочного флюса SAW, консоль управления сваркой - все они разумно расположены в нашей сварочной колонне и стреле манипулятора;
4) Каждый режим сварки удобен для пользователя и обеспечивает стабильную и превосходную производительность;


2. Некоторые функциональные блоки сварочной колонны и стрелы манипулятора Wuxi JACK:

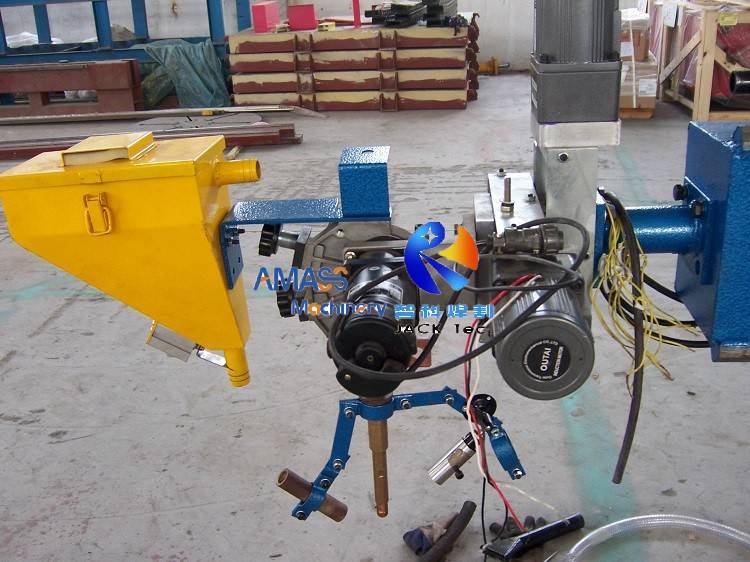

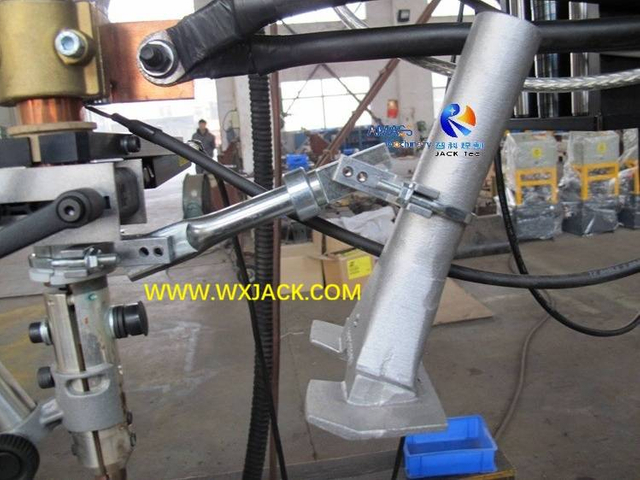

1) Сварочная головка SAW: Пульт управления источником тока 1000 А, пневматическое управление бункером для сварочного флюса;

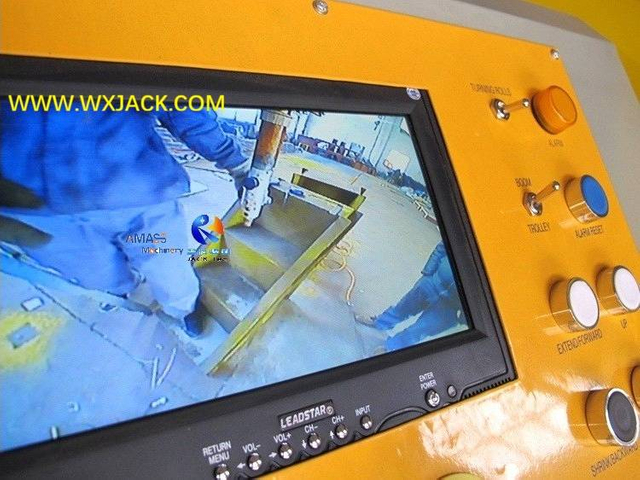

2) Видеографический монитор на точке сварки, к которому оператору затруднен прямой доступ. Например, внутренняя стенка труб; Рабочие площадки с вредным газом или жидкостью;
3) Небольшие поперечные направляющие с двумя высокоточными линейными направляющими (горизонтальными и вертикальными) для точного управления сварочной горелкой;
4) Регулятор натяжения сварочной проволоки для плавной подачи проволоки различного диаметра от 1,6 мм до 4,0 мм и более;
5) Поворотный узел сварочной горелки, используемый при многократных проходах сварки, для получения более широкого и прочного сварочного шва;


3. Различные режимы сварки в колонне Wuxi JACK и сварочном манипуляторе стрелы:

Single Arc SAW (дуговая сварка под флюсом)
Тандемная дуговая пила

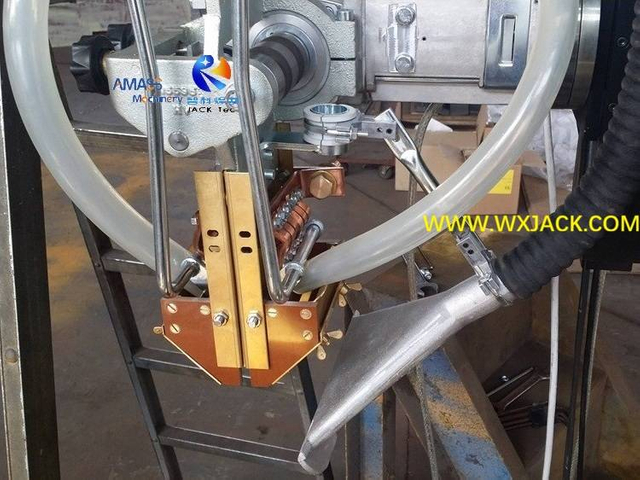

Наплавка полосами SAW (наплавленная сварка)
GMAW ( 2 дуговая сварка металлов в газе CO)
13 Сварочный манипулятор колонны и стрелы 22
P (Плазма) + T (Вольфрам-аргоновая дуга)

4. Механическая рама сварочного оборудования для колонн и стрел Wuxi JACK:

Больше, сильнее, деликатнее: по сравнению с другими поставщиками компания Wuxi JACK проектирует и производит механический корпус нашей колонны и стрелы. Сварочный манипулятор:
1) Механический корпус большего размера по сравнению с аналогичной моделью других поставщиков;
2) Изготовлены из более прочного и прочного сырья (углеродистая сталь);
3) Обработка по более строгой технологии производственного процесса: точная механическая обработка и строгая термообработка,
чтобы обеспечить получение основного аппарата с более высокой прочностью и жесткостью и, следовательно, с самым длительным сроком службы нашего сварочного оборудования для колонн и стрел:

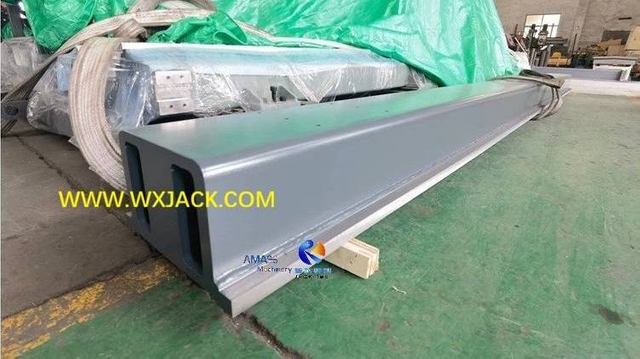

Горизонтальная стрела после покраски

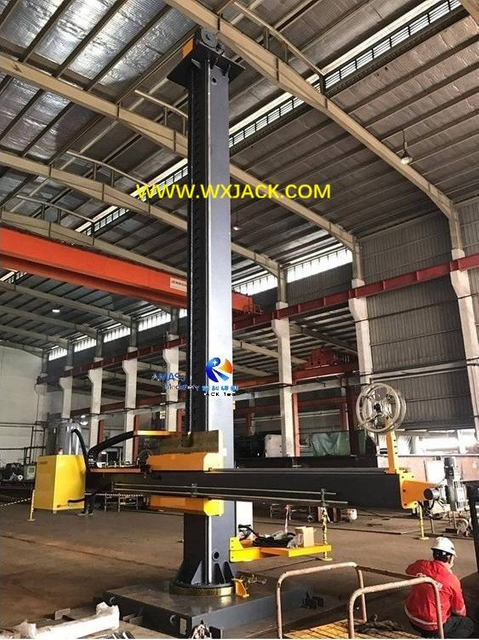

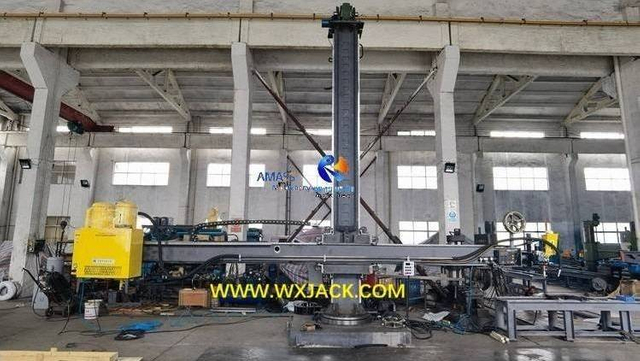

Вертикальная колонна для доставки
Поперечный роликовый подшипник на основании для вращения колонны

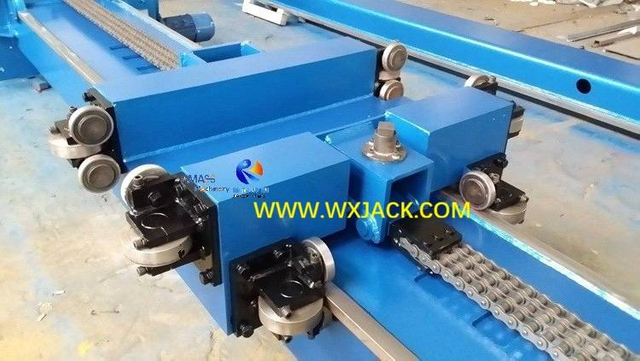

Большая, тяжелая нагрузка и точные большие поперечные салазки ( седло ) между вертикальной колонной и горизонтальной стрелой в качестве подвижного соединения.

Введен в эксплуатацию на сварочной колонне и стреле манипулятора Wuxi JACK

1. Характеристики заготовки манипулятора сварочной колонны:

1) Диаметр трубы варьируется от 1500 мм ( LHZ2020 ) до 7600 мм ( LHZ8080 );
2) Длина готовой соединительной трубы варьируется от 1500 мм до 15 000 мм или более, благодаря функции моторизованного перемещения и работе в сочетании с саморегулируемой автоматической роликовой станиной сварочного вращателя;
3) Толщина стенки трубы варьируется от нескольких миллиметров до 100 мм;
4) Вес труб от десятков килограммов до более 10 тонн;
5) Материалы заготовок покрывают углеродистую сталь/нержавеющую сталь/алюминий;


2. Форма заявки на сварочный манипулятор колонной стрелы:

Манипулятор сварочной колонны, являющийся одним из трех универсально применяемых сварочных устройств, обычно не работает индивидуально. Работает вместе с :
1) сварочным вращателем (роликом, поворотным валком),
2) сварочным позиционером;
3) Сварочный поворотный стол;
4) Сварочный робот;

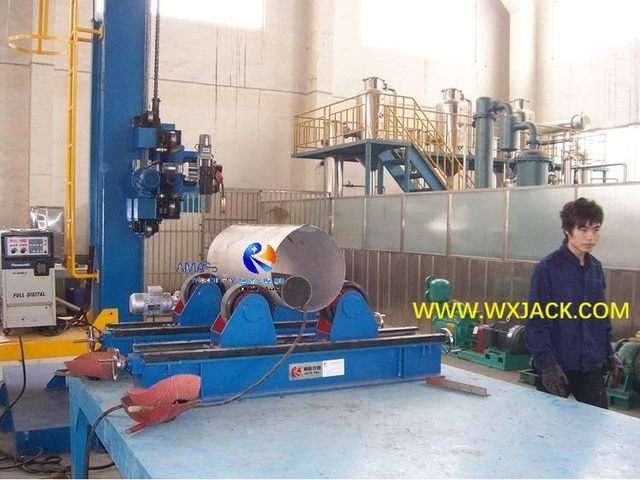

Это сварочное оборудование превращается в различные сварочные центры для выполнения продольных, окружных или других сложных производственных задач на внутренних и внешних стенках заготовок;


3. Основная ось управления в сварочном оборудовании для колонн и стрел:

Положение сварочной горелки регулируется с точностью до 3 степеней свободы:
1) Ось X ( горизонтальное направление ):
a) Стрела выдвигается вперед и втягивается назад вдоль продольного тела заготовки и завершается продольной сваркой;
б) Скорость перемещения (сварки) постоянно контролируется инвертором переменного тока и отображается на цифровом дисплее;

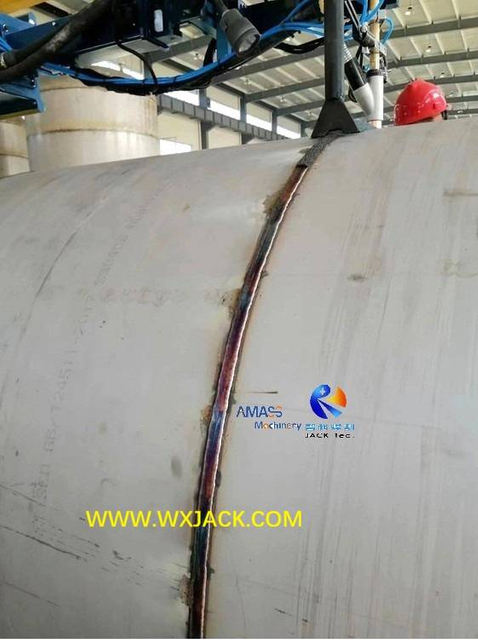

в) кольцевую сварку осуществляют с вращением сварочных поворотных роликов;
2) Ось Y ( вертикальное направление ): стрела поднимается вдоль вертикальной колонны для установки на трубы различного диаметра. Соответствующая скорость подъема обычно постоянна;
3) Ось Z ( поворот вертикальной колонны ): Благодаря повороту на 0–360° сварочный механизм на переднем конце стрелы охватывает все рабочие станции на прилегающей территории, обеспечивая гибкость и непрерывную работу на месте: одна станция выполняет сварку, а другие станции могут одновременно выполнять погрузку и разгрузку;


4. Управление движением сварочной колонны и стрелы манипулятора Wuxi JACK:

Движение по осям X и Y осуществляется с помощью поперечных направляющих (седла), которые находятся в центре пересечения горизонтальной стрелы и вертикальной колонны. Это критически важный компонент сварочного манипулятора колонной стрелы:
1) Рабочая площадка Wuxi JACK LHZ5050 , работающая с 5 группами гидравлического подъемника HLK80, роликовая платформа сварочного вращателя грузоподъемностью 80 тонн: ( Рис.1 )
Рис. 1 Манипулятор для сварки колонны и стрелы 65 IMAG1178
2) Шарнир поперечных направляющих ( седло ) средней модели Wuxi JACK LHZ3030 для направления стрелы в горизонтальном и вертикальном направлении: ( Рис.2 )
Рис. 2 Сварочное оборудование для колонн и стрел 23 100_9336
3) Подшипник поперечных роликов для точного и плавного направления вращения вертикальной колонны в колонне Wuxi JACK и сварочном манипуляторе стрелы: ( Рис.3 )
Рис. 3 Манипулятор для сварки колонны и стрелы 17 IMG_4960
4) Пульт управления экспортными сварочными аппаратами Wuxi JACK: ( Рис.4 )
Рис. 4. Стрела сварочной колонны 48_20250106165538

Тщательное мастерство изготовления колонны и сварочного манипулятора Wuxi JACK

Сварочный манипулятор с поперечными направляющими Wuxi JACK

1 Column and Boom Welding Manipulator 46 IMG_3288

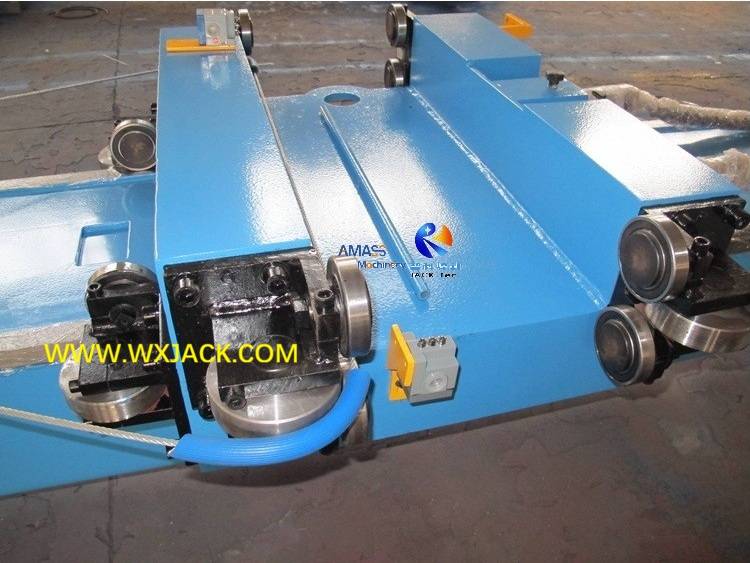

2 Column and Boom Welding Manipulator 6 IMG_4950
3 Column and Boom Welding Manipulator 16 IMG_9805
4 Column and Boom Welding Manipulator 10 IMG_9812
5 Column and Boom Welding Manipulator 1 IMG_1390

Сварочный руководитель оборудования для сварки колонн манипулятора Wuxi JACK

1. Несколько технологий сварки в колонне Wuxi JACK и сварочном манипуляторе стрелы:

1) Чтобы в полной мере выполнять роль этого сварочного оборудования общего назначения, различные типы режимов сварки могут выполняться на одном и том же комплекте оборудования, чтобы обеспечить возможность изготовления заготовок из разных материалов. В мае 2026 года клиент из Омана обратился к клиенту с просьбой о том, чтобы оригинальные два комплекта сварочного манипулятора колонной стрелы были наконец объединены в один комплект с использованием SAW и GMAW, а затем импульсной сварки. Такая многофункциональность достигается ценой снижения производительности, что:
2) Изменение режима сварки осуществляется вручную: снимите текущий механизм сварочной головки и установите на другую сварочную головку;
3) Соответственно, оборудованный источник сварочного тока также должен быть включен посредством электрической системы управления станком;


2. Общие режимы сварки в сварочной колонне и стреле манипулятора Wuxi JACK:

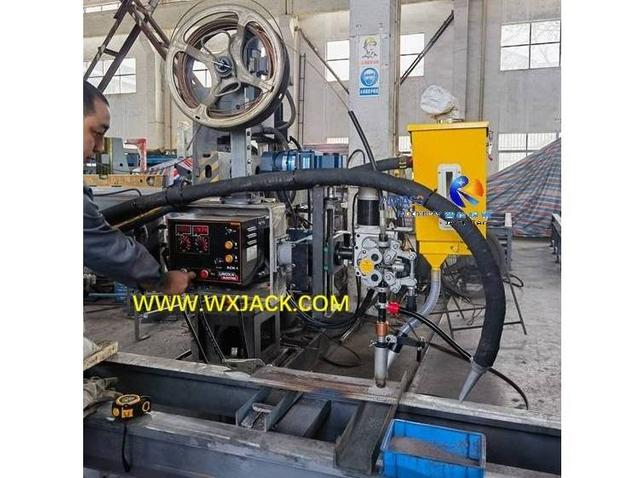

1) Одиночная или тандемная дуговая пила, фото 1 выше: 1000A-1200A-1600A, для изготовления толстостенных труб/труб/резервуаров из углеродистой стали. Это наиболее часто выбираемый режим сварки, особенно при сварке в средних и тяжелых режимах;

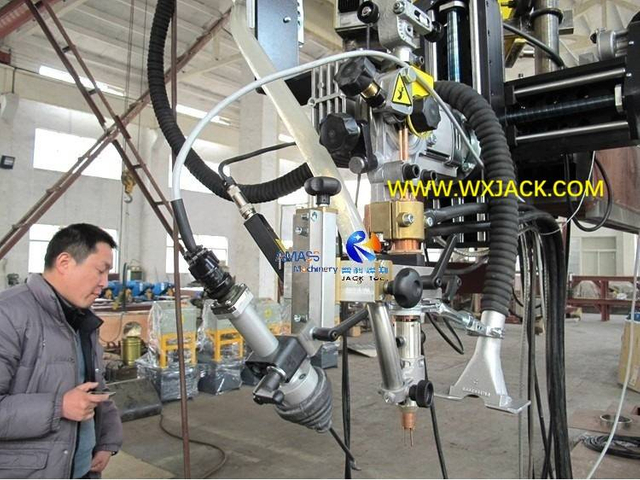

2) Деликатная сварка P (плазма) + T (инертный газ вольфрама), фото 2 выше: Для изготовления труб/труб/цилиндров небольшой толщины из различных материалов: углеродистой стали, нержавеющей стали, алюминия, титана, циркония и сплавов. Стрела сварочной колонны, оснащенная этим режимом сварки, обычно применяется в точном машиностроении/фармацевтической промышленности и имеет более высокие производственные затраты и цену продажи;
3) Высокое значение IK CO 2 GMAW, фото 3 выше: для изготовления заготовок с малой и средней толщиной стенок из углеродистой или нержавеющей стали, что влечет за собой более интенсивный сварочный шов;
4) Лента Плакирующая (Наплавка), фото 4 выше: для нанесения антикоррозионного слоя на внешнюю поверхность заготовки. Такая сварка надреза осуществляется с помощью специальных сварочных головок/сварочных дополнительных устройств методом SAW или GMAW;


3. Механизм сварочной головки в колонном и стреловом сварочном оборудовании:

1) Сварочная горелка, включая механизм управления положением / высокоточные поперечные направляющие / устройство отслеживания сварочного шва, поворотный механизм сварочной горелки;
2) Фильтр и устройство подачи сварочной проволоки, катушка для проволоки, сложный блок регулировки натяжения проволоки (чтобы избежать запутывания сварочной проволоки, что, в свою очередь, обеспечивает плавную транспортировку сварочной проволоки во время работы);
3) Машина для сварки флюсом SAW: включает бункер для сварочного флюса и его пневматические регулирующие клапаны давления/Узел подачи и рециркуляции трубок для сварочного флюса SAW/Машину для переработки сварочного флюса, в случае применения режима SAW (дуговая сварка под флюсом) в оборудовании для сварки на колонне и стреле;
4) Пульт управления источником сварочного тока и устройством отслеживания сварочного шва для обеспечения постоянного превосходного качества сварки.

Аутсорсинговые функциональные ячейки колонного и стрелового сварочного оборудования Wuxi JACK

Предыстория: Чтобы обеспечить высокоэффективную и производительную работу сварочного манипулятора колонны и стрелы, клиенты должны иметь индивидуальный спрос, обусловленный различными технологическими процессами. Чтобы удовлетворить эти требования клиентов, инженеры Wuxi JACK выбирают различные дополнительные функциональные блоки, передаваемые на аутсорсинг. Типичные из них включают в себя:
1) Устройство отслеживания сварочного шва , для отслеживания положения сварочной горелки в режиме реального времени во время работы, чтобы обеспечить правильное положение сварочной горелки и, следовательно, превосходное качество сварки. Кроме того, этот трекер шва может также уменьшить отклонение горизонтальной стрелы;
2) Видеографический монитор, , отображающий в режиме реального времени состояние точки сварки во время работы, что обычно происходит в труднодоступных местах сварки (например, внутренняя стенка заготовок) и может контролироваться только удаленно оператором и рабочим персоналом;
3) Поворотный блок сварочной горелки , для управления шириной сварного шва, чтобы получить сварной шов с широкой поверхностью покрытия, полным проваром и высокой прочностью.


Устройство отслеживания сварочных швов в сварочной колонне и стреле манипулятора Wuxi JACK

1. Важность: Устройство отслеживания сварочного шва является незаменимым функциональным блоком, применяемым во всем сварочном оборудовании «высокого стандарта». Это гарантирует правильность формируемого следа сварочного шва;
2. Функция: устройство отслеживания сварочного шва интуитивно «сообщает» оператору «реальное» положение сварочной горелки в любой конкретный момент во время сварки, оператор может решить, нужно ли регулировать положение сварочной горелки или нет. Этот блок представляет собой замкнутую цепь управления положением сварочной горелки, служащую отрицательной обратной связью;

3. Принцип работы устройства отслеживания сварочного шва в оборудовании стрелы сварочной колонны манипулятора:

1) Ввод по положению: установленный на кончике сварочной горелки, этот блок отслеживания сварочного шва собирает данные о положении в реальном времени на протяжении всего времени от начала до завершения сварочной операции;
2) Маркировка положения: на верхнюю поверхность (сварной шов) заготовки проецируется красное лазерное пятно, проецируемое устройством отслеживания сварочного шва, которое движется вместе со сварочной горелкой. Оператор может легко определить, является ли положение сварочной горелки правильным или отклоняется от проецируемого следа сварки: Отслеживание
пятна красного лазерного луча на фактическом положении сварочной горелки во время работы на колонной стреле Wuxi JACK Сварочный манипулятор: ( Рис.1 )
Рис.1 Сварочная колонна Стрела 12
3) Эффективное управление: на основе собранных данных о положении сварочной горелки блок отслеживания сварочного шва рассчитывает и отправляет команду в виде смещения сварочной горелки. Соответственно, сварочная горелка перемещает свое положение по «правильной» траектории, всегда следя за тем, чтобы точно сфокусироваться на сварочном шве;
4) Управление: Таким образом, сварочная горелка может точно отслеживать сварочный шов на протяжении всего процесса, что способствует повышению производительности сварочного оборудования;
Установка устройства отслеживания сварочного шва на горелку сварочного манипулятора с колонной и стрелой Wuxi JACK: ( Рис.2 )
Рис. 2. Сварочная колонна и стрела манипулятора 23.

4. Устройство отслеживания сварочных швов в сварочном оборудовании Wuxi JACK:

1) Значение: Устройство отслеживания сварочного шва является очень мощным инструментом, обеспечивающим превосходное качество автоматической сварки заготовок. Команда инженеров Wuxi JACK накопила богатый опыт в применении этого передового технического функционального блока;
2) С другой стороны, гарантия превосходной производительности сварочных работ зависит от координации всех функциональных узлов сварочного оборудования, получаемых от электрической системы управления.

Видеографический монитор в сварочном манипуляторе колонны и стрелы

1. Роль видеографического монитора в стреле сварочной колонны:

1) Слепая сварка внутри заготовок: когда сварочный манипулятор используется для сварки продольных и кольцевых швов на внешних и внутренних стенках цилиндрических заготовок, оператору трудно получить доступ к точке сварки, и он может напрямую контролировать сварочную операцию. Такая недоступная операция относится к слепой сварке; Другие случаи включают рабочие места, которые вредны для безопасности и здоровья людей;
2) Риск качества при слепой сварке: в таких условиях оператор не может осуществлять эффективный контроль фактической сварочной операции в режиме реального времени и точно управлять производительностью сварки;
3) Необходимость видеографического монитора: В таких условиях необходимо использовать внешний блок наблюдения: следует использовать видеографический монитор;


2. Применение видеографического монитора в сварочном манипуляторе колонной стрелы:

Контактный датчик
Съемочная камера
Экран монитора
Контрольный зонд
1) Места применения:
Как видно из 4 фотографий выше , условия работы:
а) Внутренняя сварка цилиндрических заготовок, особенно заготовок малого диаметра;
б) Сварочные работы выполняются в опасной или вредной рабочей среде (например, с применением ядовитого газа или жидкости);
в) Операционная площадка находится на определенном расстоянии от рабочего места персонала, например, в офисе, поэтому неоднократно ходить туда-сюда непрактично;
Оператору сложно и непрактично иметь прямой доступ к сварочной горелке. На данный момент видеографический монитор является хитом для удобного и эффективного управления сварочными работами;

2) Использование сварочной колонны и стрелы манипулятора:

а) Во время сварочной операции видеографический монитор снимает видео ( фото 2 выше ) о сварочных операциях в режиме реального времени, и оператор может соответственно наблюдать за ходом сварки через экран монитора ( фото 3 выше );
б) Эффект очевиден и мгновенен, а управление простое и интуитивно понятное;
3) Большая ценность видеографического монитора.
Благодаря широкой поддержке этого функционального блока операторы могут точно отслеживать ход и состояние сварки в любом физическом месте, контролируя и, при необходимости, точно корректируя сварочные операции с помощью пульта дистанционного управления.

Сопутствующее оборудование сварочной колонны и стрелы манипулятора Wuxi JACK

1. Еще одним широко применяемым оборудованием являются различные портальные сварочные аппараты для труб;
2. Первое сварочное оборудование для изготовления стальных листов: Кромкофрезерный
станок : для высокоскоростной и высококачественной резки сварочных канавок X/Y/V/J/K типов на кромках металлической стальной пластины, чтобы можно было эффективно осуществлять последующую гибку и сварку с закрытым зазором для производства труб;
3. Другие широко используемые станки для производства труб:
1) Станок для резки труб с ЧПУ: для резки труб/вырезания отверстий в продольном теле труб и вырезания фасок под разными углами (обычно в диапазоне 0–45°) на ободе трубы с помощью термической газовой кислородно-пламенной резки или плазменной резки;
2) Фрезерный станок для торцевой поверхности трубной балки с ЧПУ: Для фрезерования торцевой поверхности готовых труб/резервуаров.
Манипулятор для сварки колонн и стрел
01

Манипулятор для сварки колонн и стрел
02

Манипулятор для сварки колонн и стрел
03

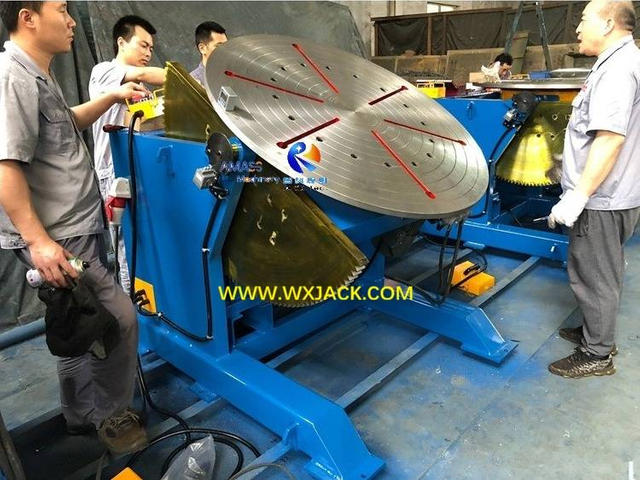

HB2 Двухосевой традиционный сварочный позиционер грузоподъемностью 2 тонны
CNC-CP7-3000/12 модель 7-осевой большой станок для резки труб с ЧПУ
DX1520 Фрезерный станок для торцевой поверхности стальной конструкции BOX H-образной трубы

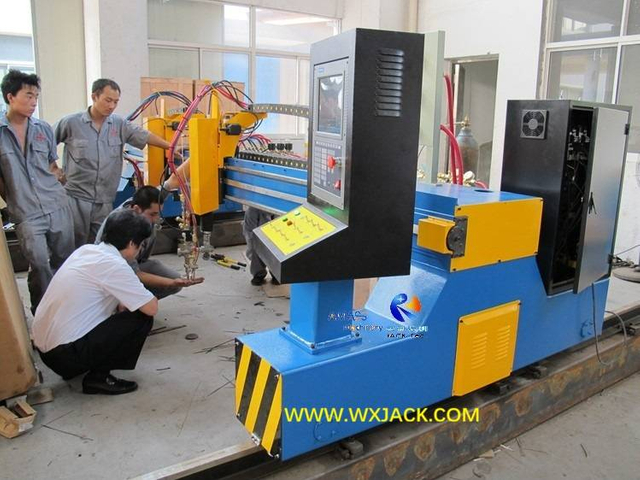

CNC-CG4000 Станок плазменной резки с ЧПУ
HLK80 Регулировка болта сварочного вращателя подъемной роликовой платформы с гидравлическим приводом
Двухстоечный сварочный манипулятор передней и задней бабки HT1 грузоподъемностью 1 тонна
LBS3 Большой подъемный сварочный манипулятор типа L грузоподъемностью 3 тонны
SXBJ-12 Двухголовочный фрезерный станок с большими кромками и эксклюзивной гидравлической приводной пластиной Wuxi JACK.

Другие серии продуктов, которыми мы владеем, помимо сварочного манипулятора

Автоматическая общепринятая стальная стальная сталь
Автоматическая общепринятая стальная стальная сталь
1. Что может сделать ASM63 для клиента?
2. Зачем вам нужна машина для выпрямления угла?
3. Хорошие моменты машины серии ASM:
4. Технический вид на ASM63:
5. Технические параметры ASM63:
0
0
Операция HMI MP23 Плоская сварка сварки сварки
Операция HMI MP23 Плоская сварка сварки сварки
A. Специальность и функция MP23: Эксплуатационный путь / функция
B. Структура, основные функциональные ячейки и принцип работы MP23: основные единицы/ принцип работы
C. Усовершенствованная техника и работа MP23: критическое ядро метод/ критические единицы/ двойной слой сварки/ зажим заготовки/ операция
D. Механические особенности MP23: основные корпус/ пластины зажимы во время сварки сварки/ входные и выходные конвейеры
E. Технические параметры MP23
0
0
MP20 до MP50 листовой металлической стальной пластинчатой сварки сварки сварки
MP20 до MP50 листовой металлической стальной пластинчатой сварки сварки сварки
A. Использование и отличное значение MP20 до MP50: использование/ спецификация/ материал металлической стальной пластины/ сценария сварки/ сценарий применения/ выгода от производительности, переменной стоимости и безопасной работы
B. Основные функциональные единицы: общая макет / пламя Тройной режущий факел / система сварки пилы / медная прокладка и сварка / блок сварки факела
C. Технические параметры MP20 до MP50
0
0
HGZ80 Многофункциональный простой операционный саморегулирующий сварочный перевозчик роликов
HGZ80 Многофункциональный простой операционный саморегулирующий сварочный перевозчик роликов
1. Использование многофункциональной самостоятельной корректировки HGZ80:
2. Работа HGZ80:
3. Аранжировка HGZ80:
4. Преимущество HGZ80:
5. Технические параметры HGZ80:
0
0
HLK Высококачественный профессиональный регулируемый сварка сварки с помощью болта
HLK Высококачественный профессиональный регулируемый сварка сварки с помощью болта
1. Специальность серии HLK серии регулировки:
2. Классификация на Bolt Series Series Series:
3. Принцип работы:
4. Технические параметры:
0
0
Световой службы HLK модели Bolt Регулирующий ротатор сварки для небольшой части
Световой службы HLK модели Bolt Регулирующий ротатор сварки для небольшой части
1. Погрузочная емкость:
2. Сравнение на болте серии HLK регулируйте работу света с регулировкой свинцового вида:
3. Советы по приложениям:
4. Технические параметры:
0
0
Портативная и малая тоннажная грузоподъемность HB Series Series
Портативная и малая тоннажная грузоподъемность HB Series Series
1. Распределение световой службы HB Series:
2. Применение и использование кончиков Light Duty: Series серии HB:
3. Технические функции:
4. Операция:
5. Технические параметры:
0
0
Популярное использование серии HB серии среднего уровня.
Популярное использование серии HB серии среднего уровня.
1. Область и этикетка:
2. Принцип работы: задача / стиль работы / три критических рабочего движения
3. Специальности:
4. Технические параметры
0
0
L Type Type и вращающийся сварщик сервоприводов
L Type Type и вращающийся сварщик сервоприводов
1. Применение сервопривода поднимает тип L:
2. Сервопривод Повышение L Type видит все больше и больше применения в промышленности транспортных средств:
3. Технические параметры:
0
0
Сверхмощный односторонний верхний вариант универсальный большой сварчик -позиционер
Сверхмощный односторонний верхний вариант универсальный большой сварчик -позиционер
1. Разделительная линия и применение на HB Series Series Heavy Duty:
2. Технические характеристики:
3. Дизайн:
4. Драйв и трансмиссия:
5. Переезд и транспорт:
6. Технические параметры:
0
0
Скорость с переменной вершиной с одной таблицей.
Скорость с переменной вершиной с одной таблицей.
1. Цель:
2. Структура и структура:
3. Два критических параметра для нормального бега:
4.
5. Проводящее устройство:
6. Дополнительные инструменты для работы:
7. Технические параметры:
0
0

Блоги сварочного оборудования для колонн и стрел Wuxi JACK

Дом

Дом Товары О нас НИОКР Настройка Часто задаваемые вопросы Блог Свяжитесь с нами

УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
support@WXJACK.com
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号： 苏ICP备13045244号-1
