1 Sheet Metal Steel Plate Edge End Milling Machine 183

Видео стандартного и специального фрезерного станка Wuxi JACK для обработки листового металла

Панель навигации на 'Видео о стандартных и специальных станках для фрезерования концов пластин'

Использование и применение концевого фрезерного станка для листового металла

A. Характеристики фрезерного станка для кромки листового металла:

1. Задача: Фрезерный станок для торцов пластин - это своего рода оборудование общего назначения, которое предназначено для обработки листового металла различных материалов и размеров, для фрезерования кромок на торцевых поверхностях заготовок, чтобы на фрезерном станке для кромок пластин можно было получить прямые или наклонные канавки. ;
2. Исход: Готовые канавки, поставляемые с торцевого фрезерного станка, могут иметь угол от 0° до 45°, или до 60°, или даже, возможно, расширяться до 90°, в виде положительного угла для скашивания верхней кромки и отрицательного угла. для снятия фаски нижней кромки;

3. Фото-вид заготовок торцевого фрезерного станка по листовому металлу:


1) Готовая заготовка 1: Готовая прямая торцевая канавка 0°, изготовленная на фрезерном станке для листового металла Wuxi JACK: (Рисунок 1)

Рис.1 Фрезерный станок для кромки листовой стали 24



2) Готовая заготовка 2: Готовые верхние, прямые и нижние канавки под углом 45° и -45°, изготовленные на фрезерном станке для кромки листового металла Wuxi JACK: (Рис.2)

Рис.2 Фрезерный станок для торцевых кромок листовой стали 102 IMG_20220104_130058

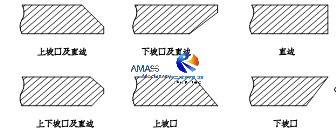

3) Эскиз шести обычных готовых канавок, которые можно приобрести на фрезерном станке для листового металла: (Рис.3)

Рис3 Кромкофрезерный станок







B. Четыре взаимосвязанные интернет-страницы, посвященные торцевому фрезерному станку для листового металла:



C. Разница между стандартным и специальным фрезерным станком для кромки пластин:

1. Стандартный обычный фрезерный станок общего назначения имеет следующие возможности:


1) Эффективный ход: Выполнение кромкофрезерных операций в диапазоне хода от 3000мм до 18000мм;
2) Толщина пластины: Выполнить фаску на листовом металле толщиной от 6 до 100 мм;
3) Угол снятия фаски: Полный угол канавки на фрезерном станке для кромок листов в диапазоне от 0° до 60° для моделей с одной головкой и от -45° до 0° в моделях торцевых фрезерных станков для листового металла с двумя головками;

2. Дополнительные функции специального фрезерного станка:

Таким образом, кромкофрезерный станок Special Made имеет ряд дополнительных расширенных функций для удовлетворения индивидуальных требований клиентов.Такой как:
1) Безопасное и экономичное обращение с заготовками: Эксклюзивное предприятие Wuxi JACK, толкающие и тянущие рабочие агрегаты с гидравлическим приводом;

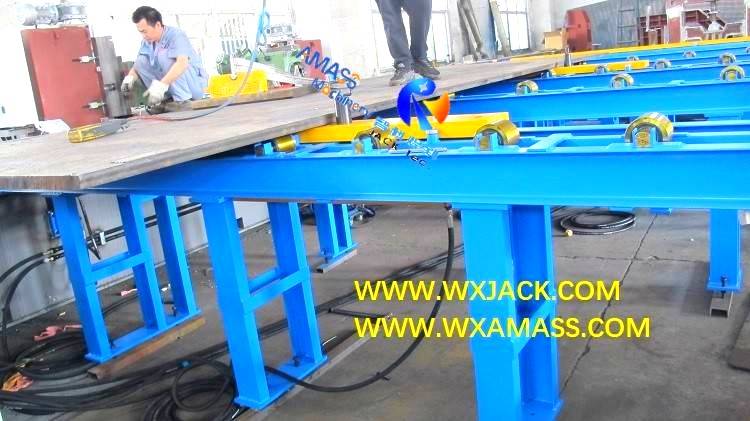

Уникальный масляный цилиндр компании Wuxi JACK, приводящий в движение кронштейны для загрузки и разгрузки стальных пластин, применяемые в фрезерном станке для кромок листов: (Рис.4)

Рис. 4. Фрезерный станок для кромки листовой стали 93- IMG_0186

2) Точное и точное управление углом фрезерования: Это реализуется посредством HMI (человеко-машинного интерфейса) и его сенсорного экрана, которые должны быть встроены в электрическую систему управления фрезерным станком;

Сенсорный экран HMI, встроенный в дверцу панели управления фрезерного станка для листового металла Wuxi JACK SXBJ-125: (Рис.5)

Рис.5 Концевой фрезерный станок для листовой стали 164

3) Более широкий диапазон угла фрезерования: угловое фрезерование от 0° до 80° или даже от 0° до 90°;

Фрезерная головка от 0° до 80°, оснащенная специальным фрезерным станком Wuxi JACK: (Рис.6)

Рис.6 Концевой фрезерный станок для листовой стали 9

4) Автоматическая и точная подача фрезерной головки и лезвия торцовочного станка: На основе ручного поворота каретки фрезерной головки вперед и назад ход перемещения по оси Z управляется и отображается с помощью счетчика.

Счетчик синего цвета для контроля и отображения хода подачи и отхода фрезерной каретки на фрезерном станке Wuxi JACK: (Рис.7)

Рис.7 Станок для фрезерования кромок листовой стали 114 IMG_20220103_093737



D. Сопутствующие еще 3 веб-страницы, на которых показаны видеоролики о работе фрезерного станка с торцевыми пластинами продукта:

1. Видео о работе фрезерного станка для кромки листового металла;
2. Видео о работе фрезерного станка общего назначения для кромки пластин;
3. Видео эксплуатации концевого фрезерного станка для листового металла с длинным ходом с двойной головкойe;

4. Рабочие видеоролики о фрезерном станке для листового металла с расширенными функциями

Видео о фрезеровании кромок на станке для фрезерования кромок листового металла

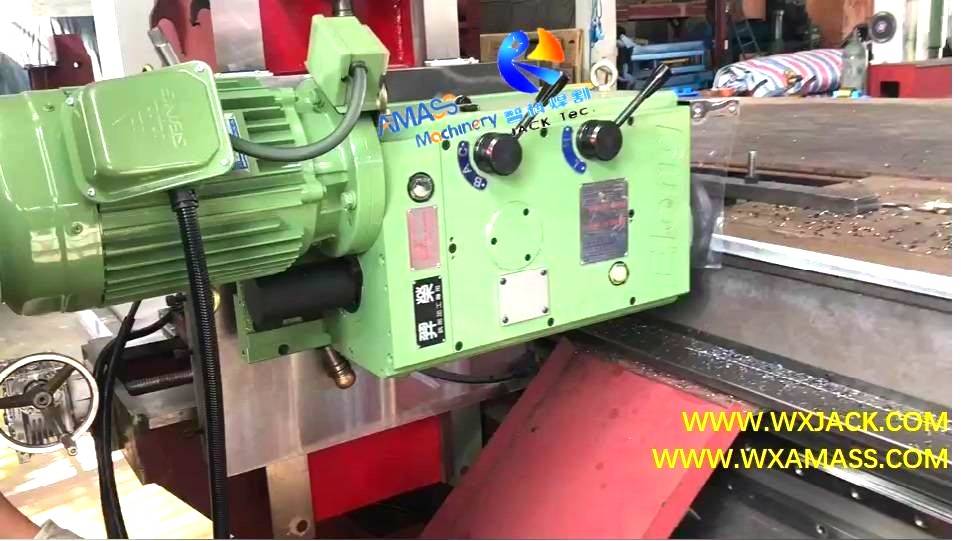

Фрезерная головка зеленого цвета - это комплект торцевых фрезерных станков для листового металла. мощность 9,3кВт, который производится в китайском ТАЙВАНЬ.Обрабатываемая канавка здесь 30° верхний край.Макс.толщина пластины, которую можно фрезеровать здесь, составляет 200мм.Это набор специально изготовленных станков для фрезерования кромок пластин.Вы можете наблюдать его низкий уровень шума во время операции фрезерования кромок.



В этом видео набор XBJ-6 одиночная головка Концевой фрезерный станок для листового металла вводился в эксплуатацию в сборочном цеху Wuxi JACK.Тестовый образец представляет собой 60 мм толщиной пластина из углеродистой стали.Операция фрезерования кромки в процессе была прямой торец 0° фрезерование кромок.Для защиты лезвия торцевателя имеется прозрачная пластиковая пленка покрывающий лезвие фейсера.Вы можете наблюдать его гладкая поверхность высшего качества готовая торцевая фрезеровка.



Рабочая скорость кромочного фрезерования в этом видео 420 мм/мин.до 440 мм/мин, который отображался на цифровом дисплее в подвесном пульте фрезерного станка.Операционный кулон держал оператор в руке.Рабочая скорость станка для фрезерования кромок пластин также регулируется с помощью пульта управления, повернув ручку скорости.

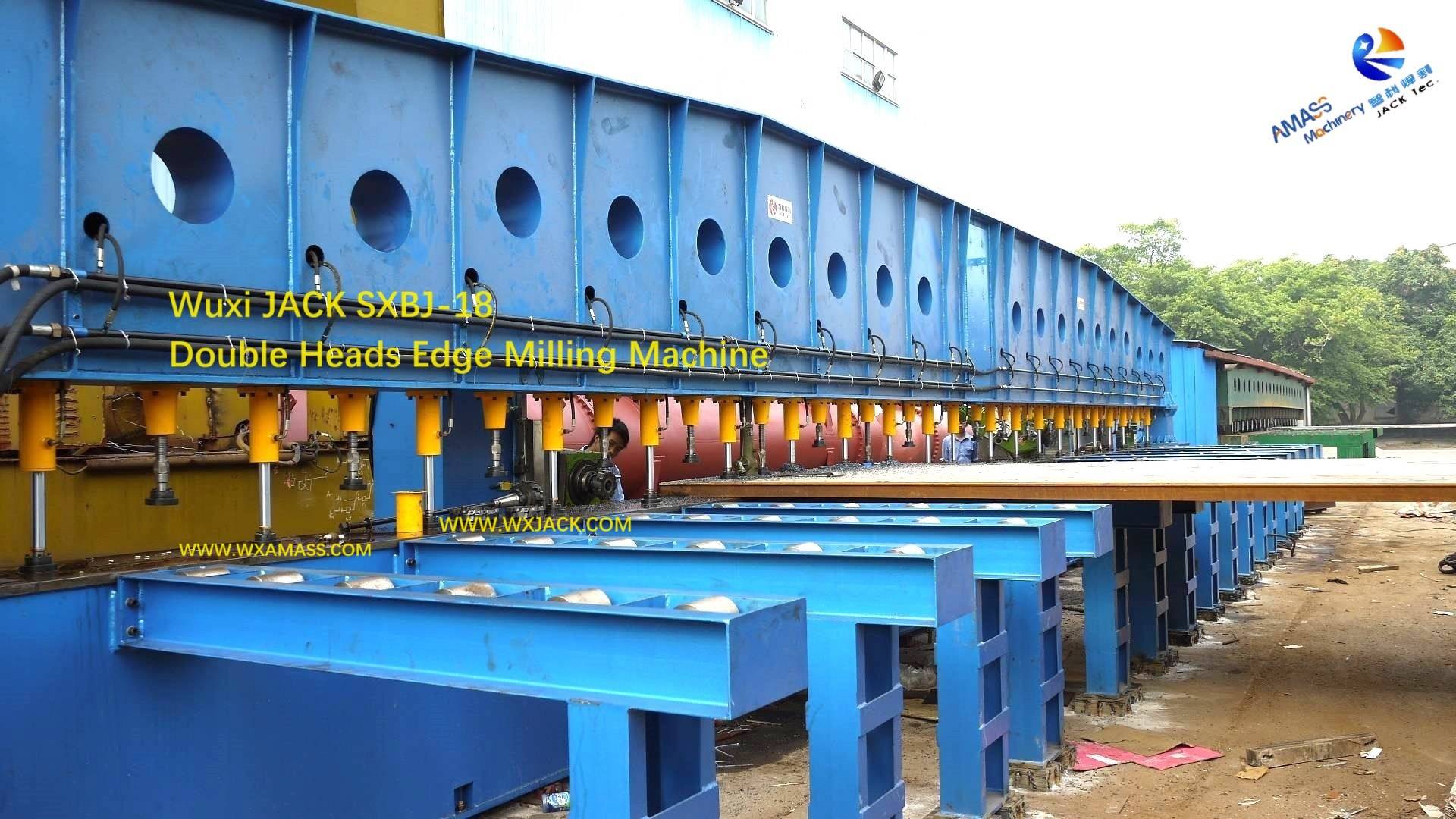

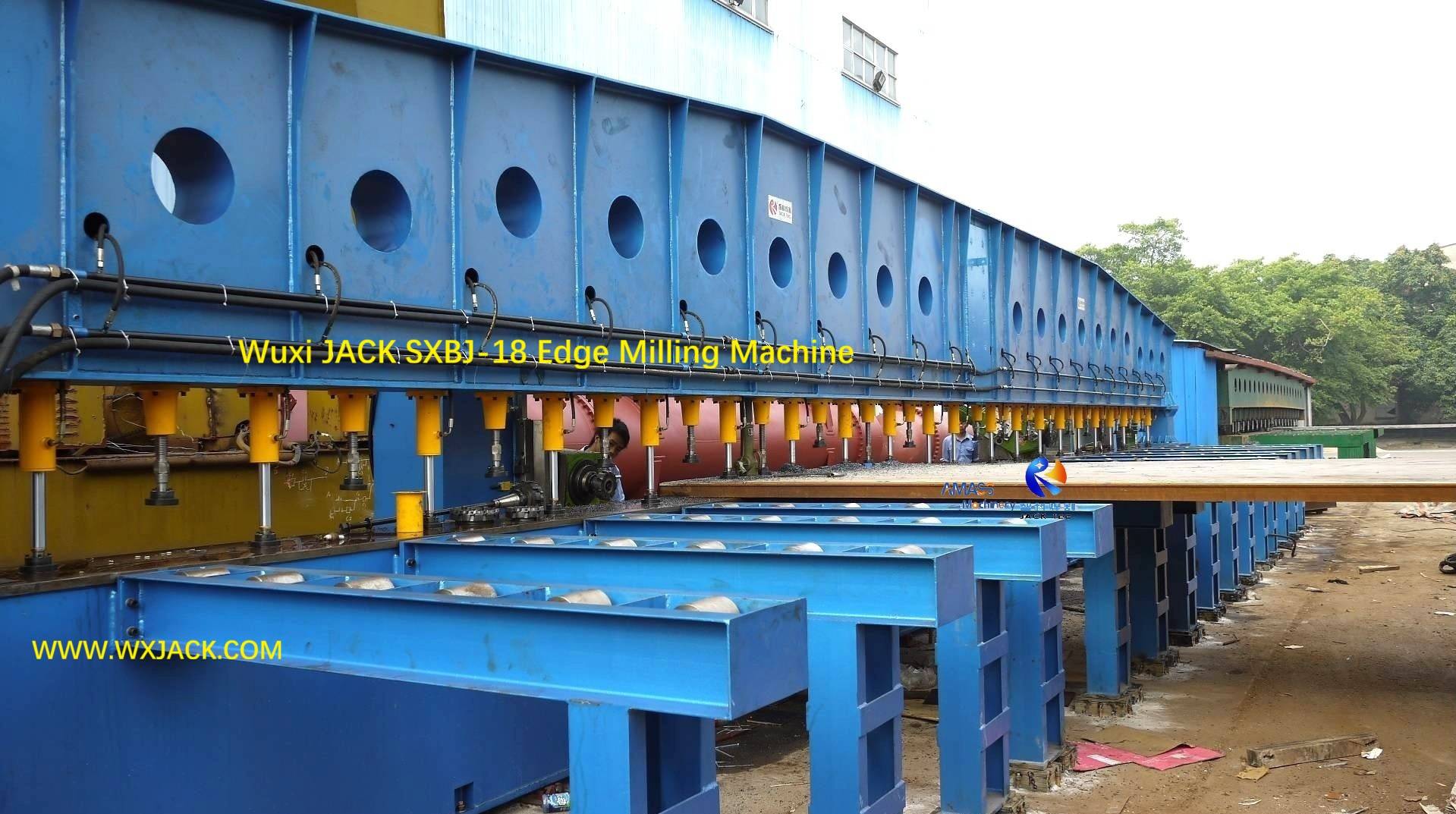

Концевой фрезерный станок для листового металла в этом видео представляет собой набор двойные головки с длинным ходом SXBJ-18, который имеет самый длинный ход фрезерования кромки 18 000 мм, оснащенный 2 шт. фрезерными головками.На близком расстоянии фрезерная головка, отвечающая за скашивание нижней кромки, работала Паз -45°, на краю стальной пластины.Вы можете наблюдать превосходную гладкую поверхность готовой детали; На дальнем расстоянии, вы можете найти другую часть фрезерной головки станка для фрезерования кромок пластин, которая была в состояние бездействия в видео.Эта фрезерная головка предназначена для изготовления прямых и верхних торцевых поверхностей для снятия фаски, поэтому она имеет относительно более высокую установочную ориентацию в этом наборе двухголовочных фрезерных станков с длинным ходом листового металла.




Видео о производстве, монтаже и вводе в эксплуатацию торцевого фрезерного станка для листового металла

Это видео клипы 5 серий на этапе сборки и испытаний на фрезерном станке для листового металла в сборочном цеху Wuxi JACK: от появление каретки фрезерной головки, щита управления, механическая базовая кровать станка для фрезерования кромок пластин в собранном виде высокоточные линейные направляющие и стойки; Холостой ход лезвия торцевателя перед официальным запуском операции фрезерования кромок на торцевом фрезерном станке, до финального эпизода высокая эффективность и стандартный уровень скашивания нижней кромки, для выполнения на торцевом фрезерном станке.
Это короткое видео наглядно демонстрирует холостой ход торцовочной лопатки, с угла съемки лицевая сторона.После этого проводится официальная операция фрезерования кромок на фрезерном станке для торцевых пластин.Лезвие для облицовки в этом видео высококачественный продукт на рынке, который обеспечивает качество выше среднего уровня и качество снятия фаски на фрезерном станке для кромок пластин.Угол наклона лезвия в этом видео предназначен для выполнения нижний край -45° снятие фаски на фрезерном станке для обработки кромок листового металла.
Это видео было снято на заключительном этапе сборки торцевого фрезерного станка для листового металла.Видео в первую очередь посвящено счетчик синего цвета, для управление и отображение хода подачи и отвода фрезерной каретки, до и после операции фрезерования кромок на торцевом фрезерном станке.Вторая половина видео посвящена прочная механическая основная кровать фрезерного станка SXBJ-15 с двумя головками и длинным ходом.Вы можете определить двухступенчатые линейные направляющие станка Wuxi JACK для фрезерования кромок листового металла; Поперечная трансмиссионная рейкагорки с электрическим кабелем.Эти высококачественные агрегаты гарантируют стабильную работу станка для фрезерования кромок листа в соответствии с высокими стандартами.
Это видео также было снято в мастерской Wuxi JACK во время финальная сборка и этап испытаний торцевого фрезерного станка для листового металла.Это указывает подъем/закрепление и наклон фрезерной головки, на механический рабочий стол станка для фрезерования кромок пластин.Все этапы крепления при сборке торцевого фрезерного станка контролируются с помощью определенного крутящего момента и специальных инструментов для сборки.

Видео о внешнем виде, работе и состоянии станка для фрезерования кромок листового металла

Фрезерная головка является основным рабочим органом любого фрезерного станка для листового металла.



В станке для фрезерования кромок пластин последовательно реализуются 3 основных действия фрезерных головок:

1) 0° торцовое фрезерование с прямой торцевой поверхностью;
2) 0° ~ 45°/60°/90° фрезерование верхней кромки;
3) -45° ~ 0° фрезерование нижней кромки;
Давайте кратко рассмотрим производительность фрезерной головки фрезерного станка для листового металла Wuxi JACK, как показано ниже:

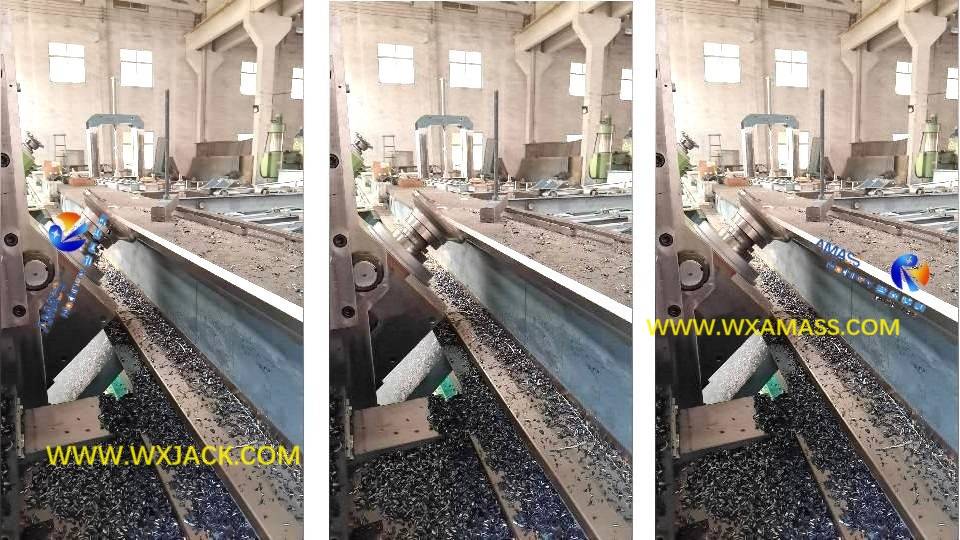

Это короткое видео было снято на комплекте экспортируемого в Россию SXBJ-12 Фрезерный станок с длинным ходом листового металла.Угол съемки был с тыльной стороны концевого фрезерного станка, вплоть до его лицевой стороны.На этом этапе механическая прижимная балка еще не была собрана на рабочем столе.Так, стальная пластина образца зажималась с помощью временного приспособления.Как видно из видео, рабочая скорость фрезерования кромок станка для фрезерования кромок в этот момент составляла 410 мм/мин.Вы также можете найти Эксклюзивная система обработки заготовок Wuxi JACK устанавливается в то время.
Это видео было снято на 2 основных варианта фрезерной головки принята на фрезерном станке для листового металла Wuxi JACK: первый эпизод идет Материковый Китай произвел фрезерная головка марки HENGBEI;Идет второй эпизод Китайский ТАЙВАНЬ производства фрезерная головка марки E-LONG.Оба типа фрезерных головок выполняли торцовое фрезерование с прямым углом 0° на станке для фрезерования кромок листового металла.На начальном этапе производства торцевых фрезерных станков китайские ТАЙВАНСКИЕ фрезерные головки занимали большинство;Настоящее время, Фрезерные головки, произведенные в материковом Китае, постепенно завоевывают большинство в фрезерном станке для торцевых пластин из листового металла, благодаря прогрессивному уровню качества и доступной цене.
Если вы внимательно посмотрите это видео, особенно его нижняя часть видеоэкрана, фрезерная головка в этом наборе специального фрезерного станка Wuxi JACK для кромок листового металла делала торцевое фрезерование с плоской поверхностью 90°, что довольно уникальный и индивидуальный угол фрезерования кромок, для работы торцевого фрезерного станка.В настоящее время на рынке только очень небольшой процент поставщиков в отрасли имеет реальную возможность поставлять такой новый угол фрезерования кромок на торцевом фрезерном станке для листового металла.
Это видео можно назвать 'Статическое состояние фрезерных головок в станке для фрезерования кромок листового металла '. Вы можете проверить собрано 2 комплекта кареток фрезерных головок на задней стороне торцевого фрезерного станка: фрезерная головка высокой мощности 7,5 кВт зеленого цвета, плата управления белого цвета, амперметр... Оба комплекта фрезерных головок в этом наборе специально изготовленного станка для фрезерования кромок пластин имеют возможность выполнения -45° ~ 45° угловая канавка, что довольно ценно в области применения торцевого фрезерного станка для листового металла.

Видеоролики о расширенных функциях и их узлах станка Wuxi JACK для фрезерования листового металла






Это 49-секундное видео представляет собой типичный сценарий ввода в эксплуатацию расширенной функции торцевого фрезерного станка Wuxi JACK: Как показано в видео, оператор введен целевой угол наклона фрезерной головки, посредством сенсорный экран HMI (человеко-машинный интерфейс): 79°.Затем вы можете обнаружить, что фрезерная головка поворачивается на этот угол под действием двигателя в станке для фрезерования кромок пластин. аппаратная металлическая угловая линейка вдоль фрезерной головки: до угла 79°.Вы также можете найти, концевой выключатель устанавливается на фрезерную головку, звук щелчка когда фрезерная головка наклонена на заданный угол.И, наконец, цифровой дисплей показывающий полученный угол фрезерной головки на фрезерном станке для торцевых пластин: 78,15°.

Это видео отражает 2 основные опорные единицы оснащен усовершенствованным фрезерным станком для листового металла Wuxi JACK, особенно первая серия: Вы можете найти окрашенные в синий и желтый цвета загрузочные кронштейны из стальной пластины, с кусок стальной пластины большого размера, уложенный сверху.С помощью этого Уси ДЖЕК уникальный владелец гидравлический привод, толкающий и тянущий скобы, стальной лист заготовки можно перемещать в станок для фрезерования кромок листового металла и из него, как безопасная, автоматическая и высокоэффективная работа;Идет 2-й эпизод домкраты зажима заготовки с гидравлическим приводом, установленный под прижимной балкой станка для фрезерования кромок листового металла.



Видео о фрезерном станке Wuxi JACK для обработки кромок листового металла, работающем на объекте заказчика

Это видео объединяет 2 сценария рабочего периода торцевого фрезерного станка Wuxi JACK, работающего на объекте заказчика. Первый эпизод представляет собой набор SXBJ-6 экспортируется во Вьетнам Фрезерный станок для кромок пластин, ориентируясь на его Фрезерование верхней кромки под углом 30°; Второй эпизод находится на наборе SXBJ-16 Длинноходовой фрезерный станок с двойной головкой на китайском нефтехимическом заводе, специализирующийся на на всю длину его рабочий стол и готовые пазы.
Это 26-секундное видео объединяет 4 сценария во время установки и ввода в эксплуатацию торцевого фрезерного станка Wuxi JACK на объекте заказчика: Первый, перемещение каретки фрезерной головки до его начального хода фрезерования кромки; Второй, выполнение торцового фрезерования под углом 0° на боковой поверхности стального листа; Третий, наклоните фрезу вверх на 45° для выполнения фрезерования верхней кромки на станке для фрезерования кромок листового металла; Четвертый, выполнение операции фрезерования верхней кромки, наиболее часто используемая работа на фрезерном станке для торцевых пластин.
