1- I H Beam Gantry SAW Welding Machine

Сварочный аппарат Wuxi JACK IH Beam Gantry SAW,

Изготовление цельных заготовок любых размеров для заказчика!

Панель навигации на сварочном аппарате «IH Beam Gantry SAW»

Широкое применение сварочного аппарата IH Beam Gantry SAW в стальных конструкциях

A. Основная роль сварочного аппарата для двутавровой балки SAW для изготовления двутавровой балки:

1. Должность: Сварочный аппарат для двутавровой балки SAW является основным оборудованием при изготовлении двутавровой балки:

Все остальные станки на линии по производству балок IH:
1) Машина для сборки балок IH;

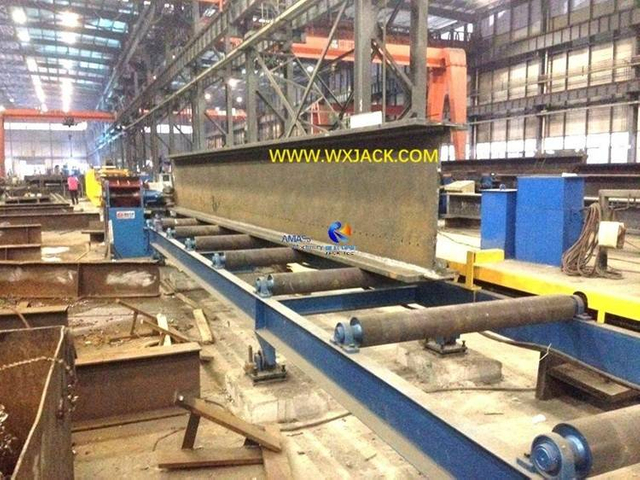

2) машина для правки балок IH;
3) Фрезерный станок для торцов балок IH;
Может рассматриваться как вспомогательное оборудование для машины для сварки балок SAW IH;
2. Функция: Сварочный аппарат IH Beam SAW выполняет центральный технологический этап изготовления двутавровой балки: угловая сварка под флюсом под углом 45°, при которой образуется прочный сварочный шов с размером носка от 6 мм до 12 мм и больше;

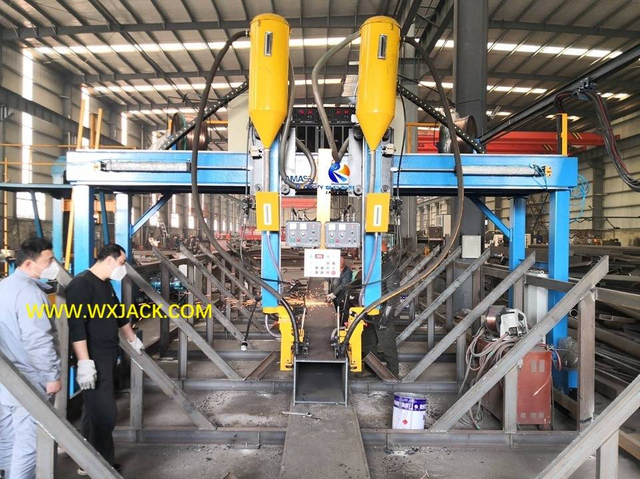

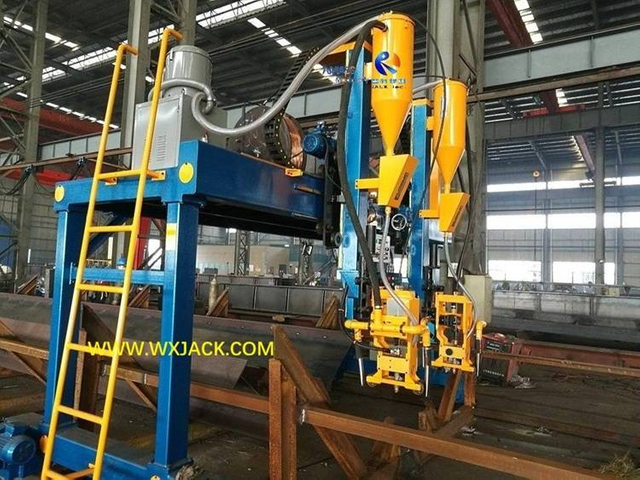

3. Кусок большой двутавровой балки завершился сваркой на сварочном аппарате Wuxi JACK LHA5Z IH Beam Gantry SAW: (Рисунок 1)

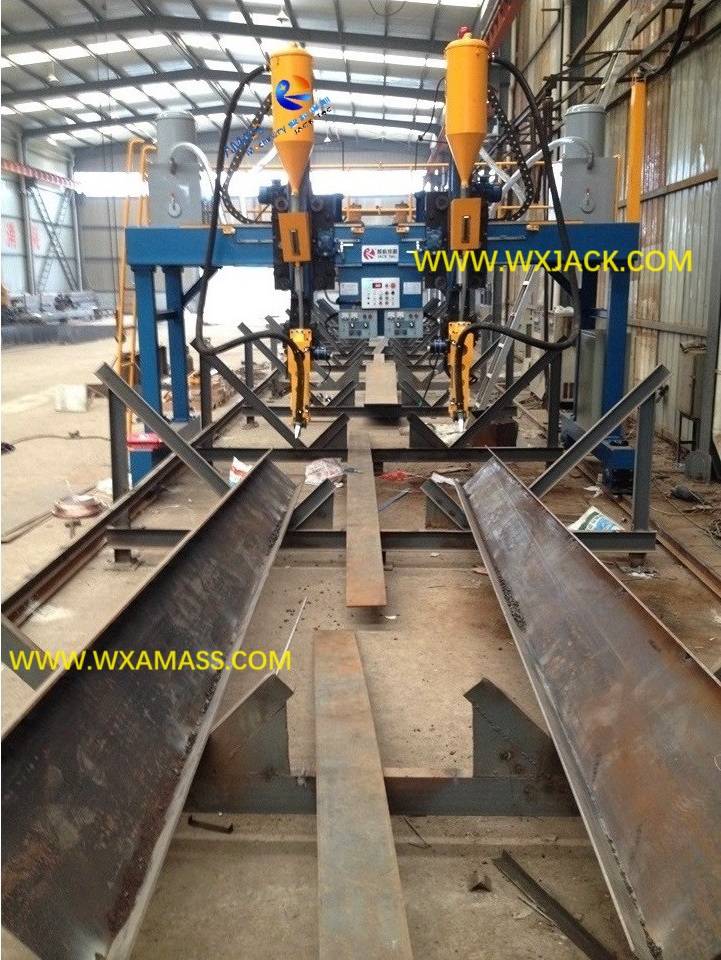

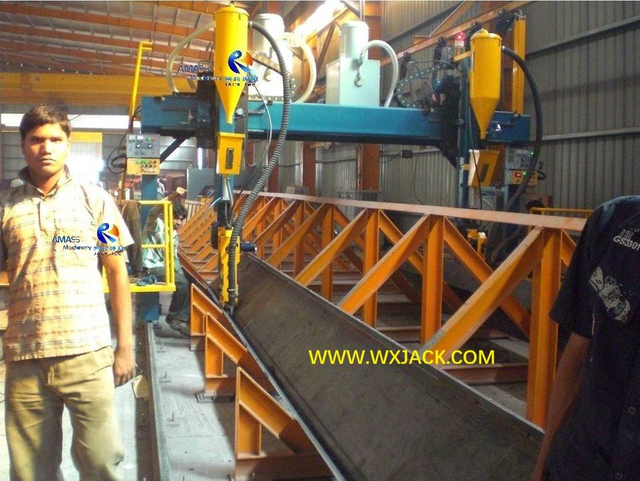

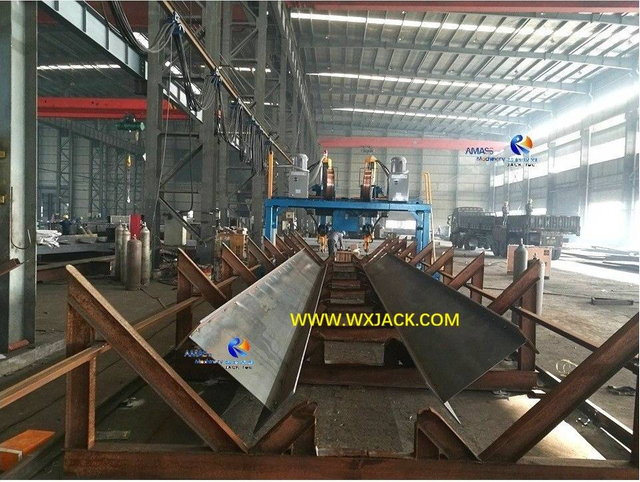

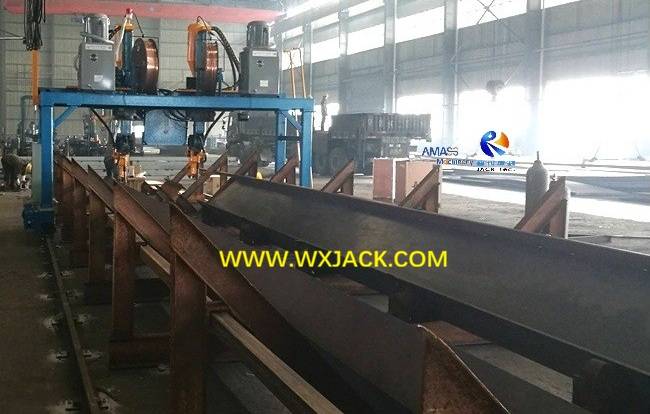

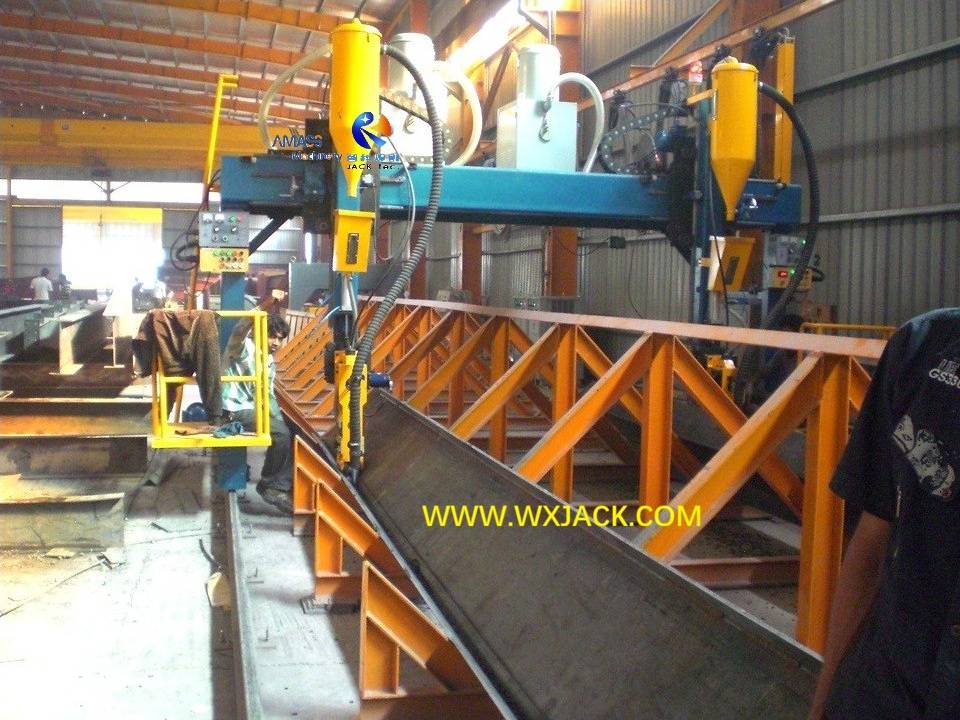

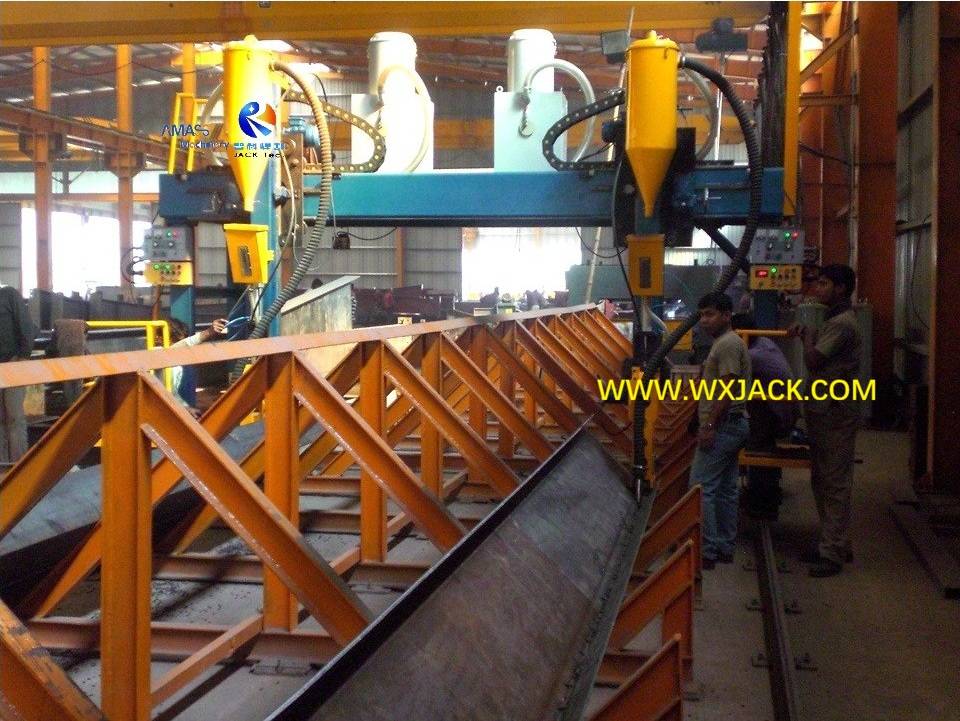

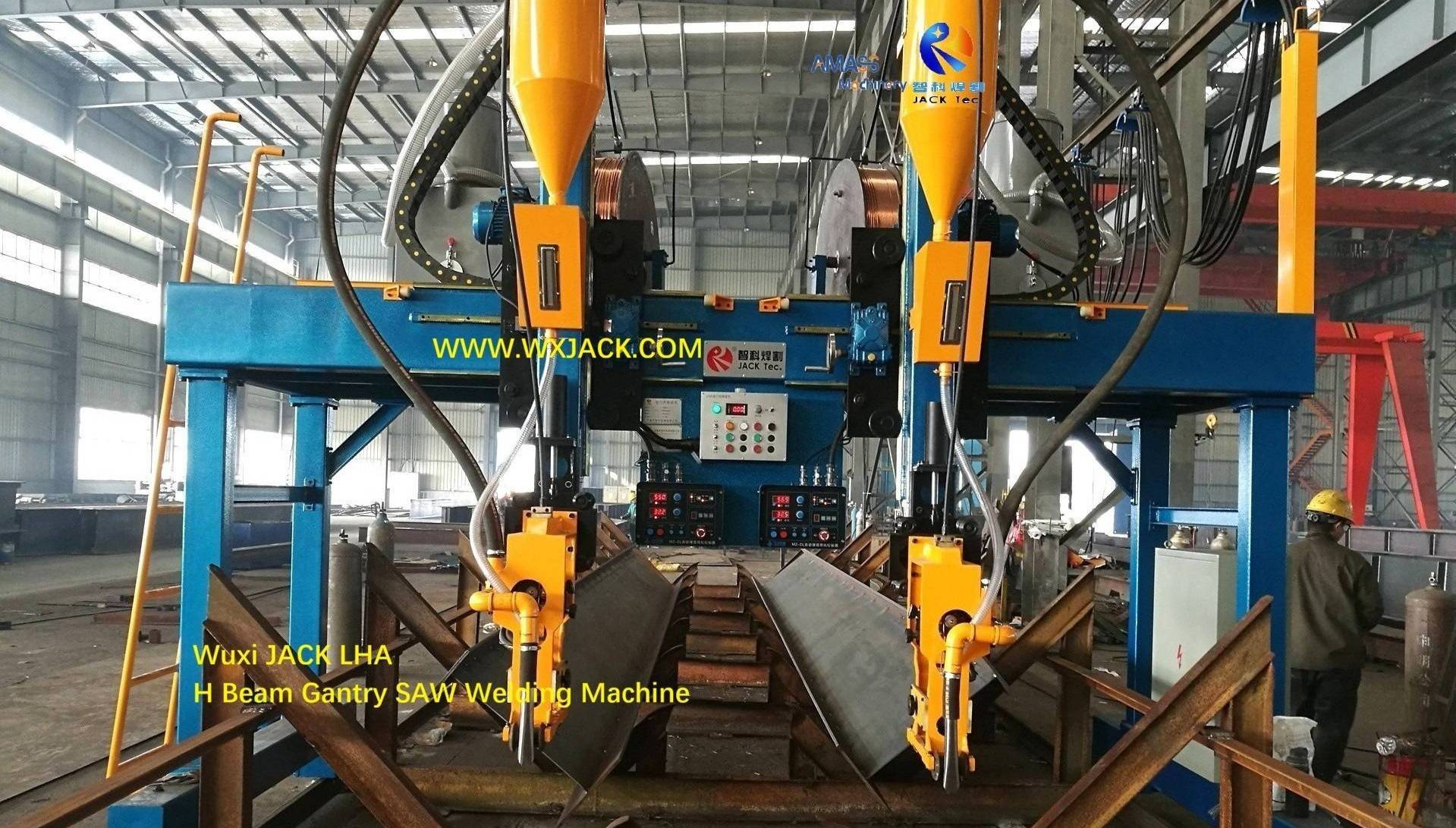

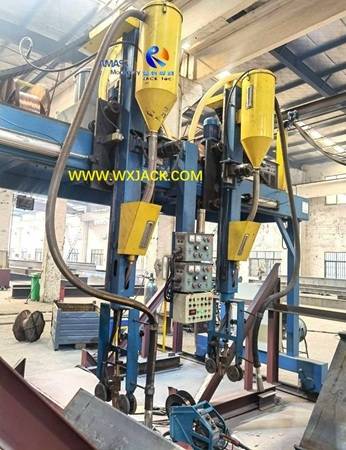

Рис.1 Сварочный аппарат IH-балки SAW 1

4. Та же группа оборудования, что и сварочный аппарат для сварки балок IH серии LHA:

1) Модель LHC Сварочный аппарат с подвижной двутавровой балкой на тележке;

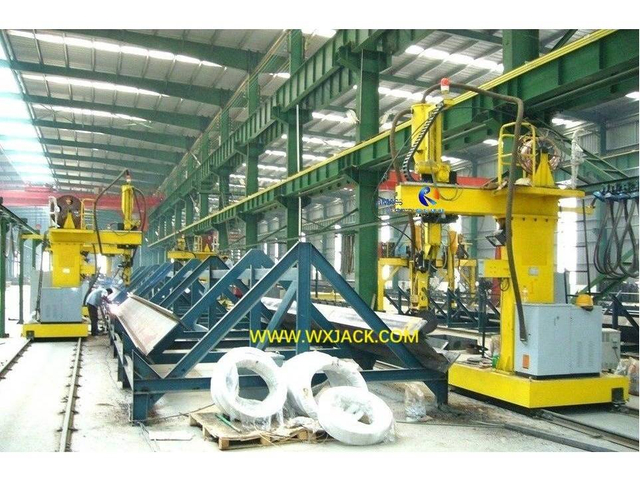

2) Машина для сварки балок SAW IH с подвижной рамой LHT, модель T.



B. Другие типы рабочих частей портального сварочного аппарата:

1. Расширенное использование: Помимо двутавровых балок в производстве стальных конструкций, портальные сварочные машины SAW различных размеров также широко используются при изготовлении других крупных заготовок;
2. Техническая особенность: При работе необходима сварка по всей длине рабочих частей, которая осуществляется при перемещении вперед-назад основной рамы портального сварочного аппарата;
3. Типичные заготовки: Фонарный столб/труба большого диаметра/длинные элементы конструкции и т. д.;
4. Широкое применение: Благодаря этому портальный сварочный аппарат SAW используется не только в промышленности стальных конструкций, но и в муниципальном строительстве/нефтяных трубопроводах/сосудах под давлением и т. д.;
5. Рабочий характер: В этом отношении портальный сварочный аппарат SAW является универсальным сварочным оборудованием общего назначения;

6. Типичные детали, свариваемые на портальном сварочном аппарате SAW:

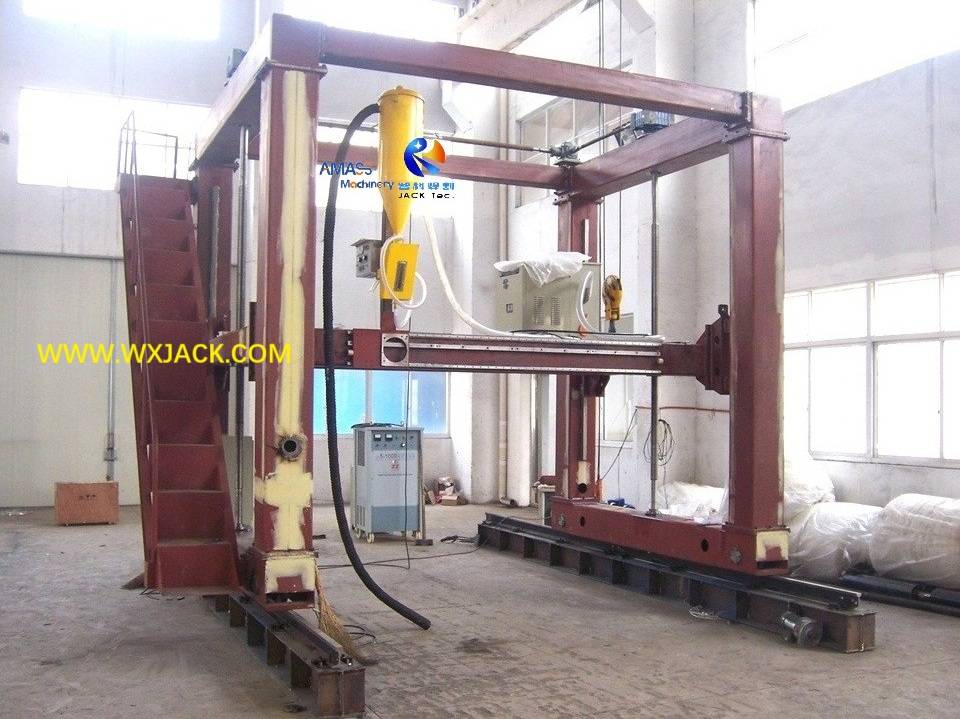

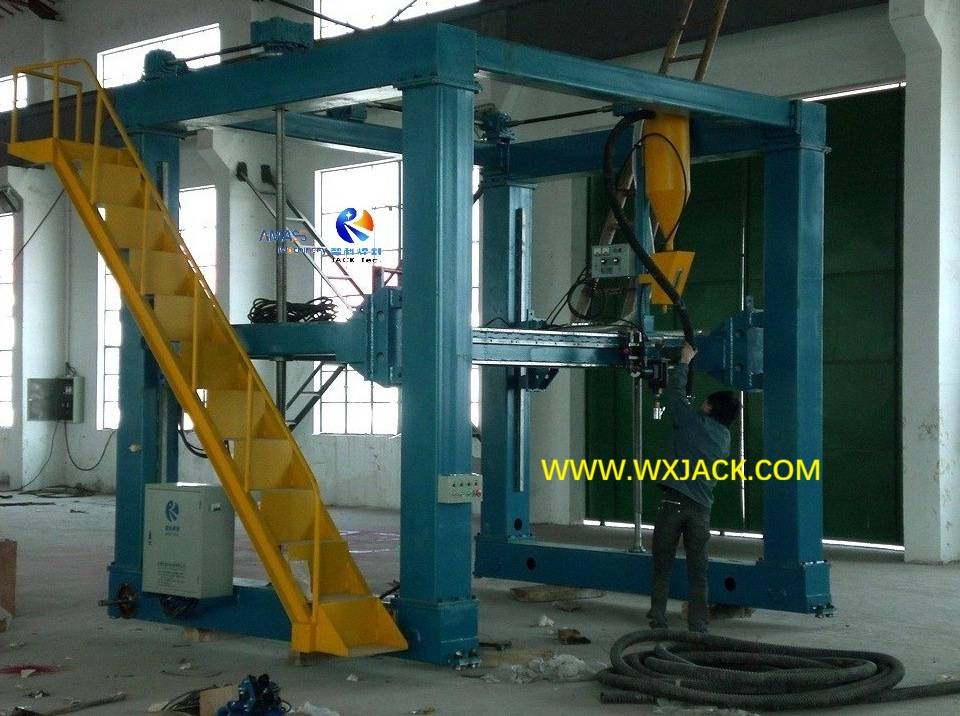

1) Фонарный столб от сварочного аппарата LHD Gantry SAW: (Рис.2)

Длина 9м~ 16м;Диаметр поперечного сечения: Φ 300 мм ~ Φ 2500 мм;

Рис.2 Портальный сварочный аппарат

2) Нефтегазопровод, изготовленный на сварочном аппарате LHG Gy SAW: (Рис.3)

Длина 15м;Диаметр поперечного сечения: Φ 500 мм ~ Φ 1500 мм;

Рис.3 Портальный сварочный аппарат

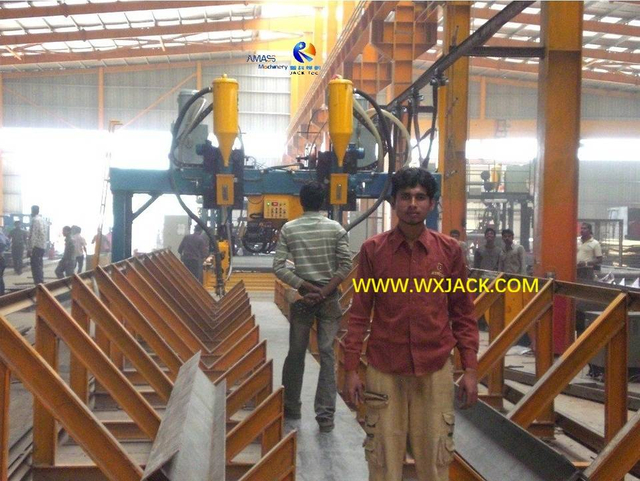

3) Портальный сварочный аппарат Wuxi JACK LHD1500 работает в мастерской клиента: (Рис.4)

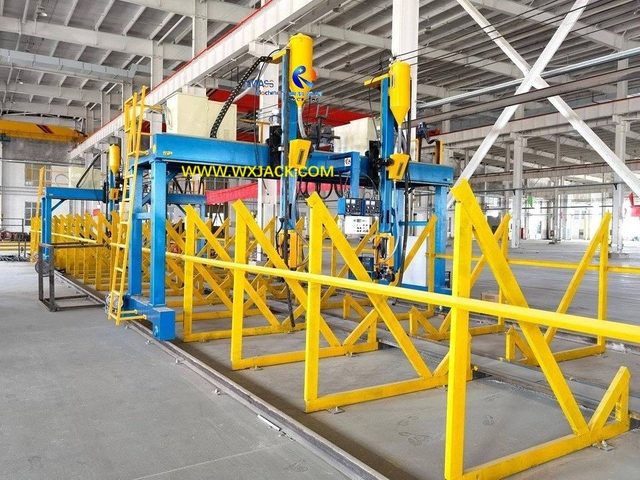

Рис. 4 Портальный сварочный аппарат IH-балки SAW 9

7. Краткое описание преимуществ превосходного продукта Wuxi JACK доступно на странице »Направляющие сварочного аппарата Wuxi JACK IH Beam Gantry SAW'.





Wuxi JACK Специальная конструкция и сварочный аппарат с портальной пилой для сварки балок общего вида IH

Передовая технология сварочного аппарата Wuxi JACK IH Beam Gantry SAW

1 I H Beam Gantry SAW Welding Machine 1
2 I H Beam Gantry Welding Machine 25
3 I H Beam Gantry Welding Machine

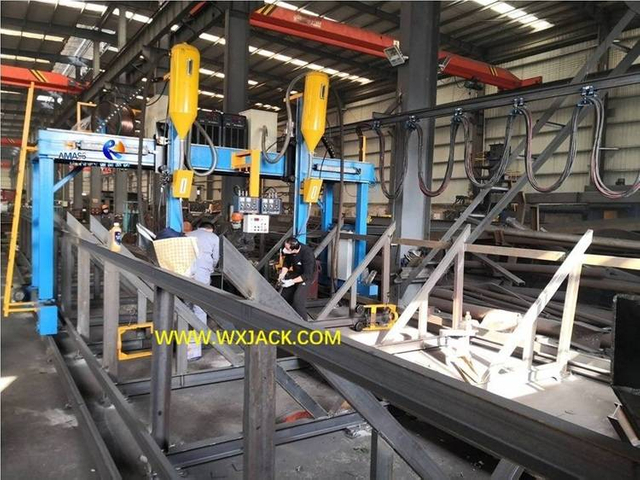

4 I H Beam SAW Welding Machine 19
5 I H Beam Gantry Welding Machine 13
6 I H Beam Gantry Welding Machine 16
7 I H Beam Gantry Welding Machine 55
8 Gantry SAW I H Beam Welding Machine 5

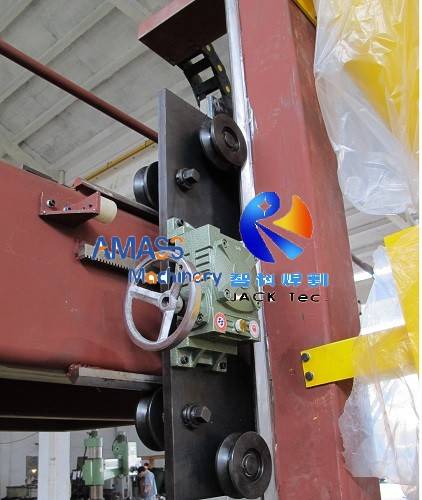

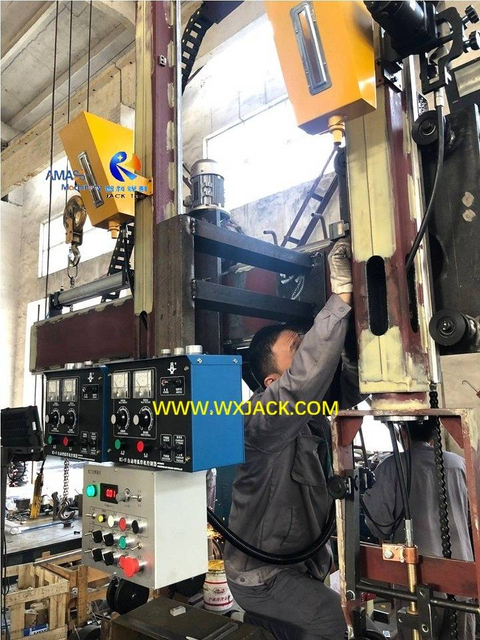

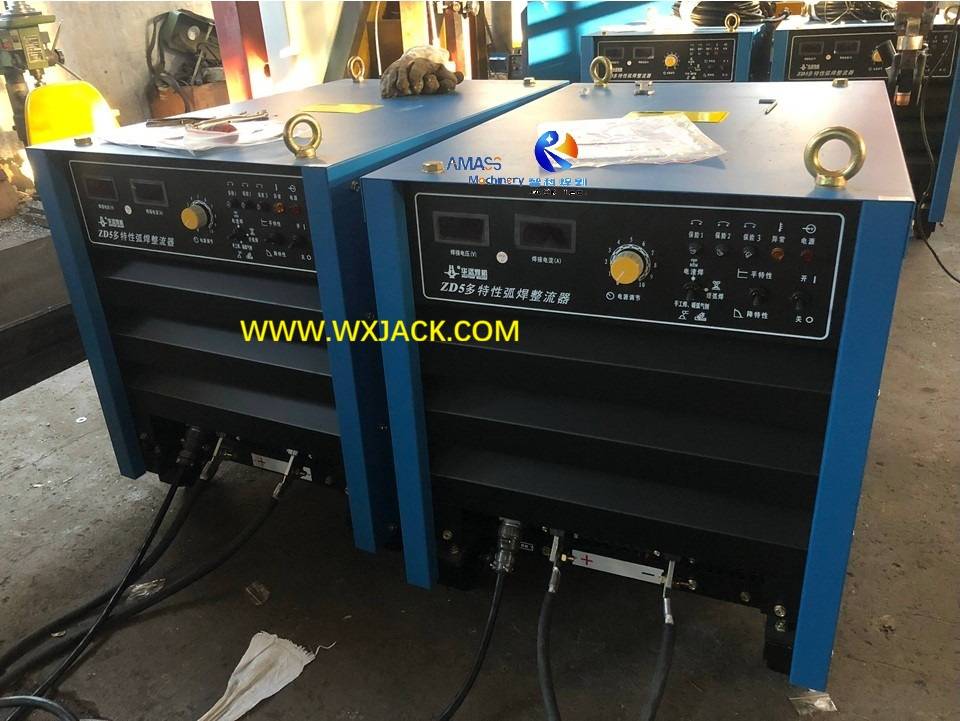

Привод/трансмиссия/направляющий блок сварочной горелки в Wuxi JACK IH Beam Gantry SAW Сварочный аппарат

Видео эксплуатации сварочного аппарата Wuxi JACK IH Beam Gantry SAW:

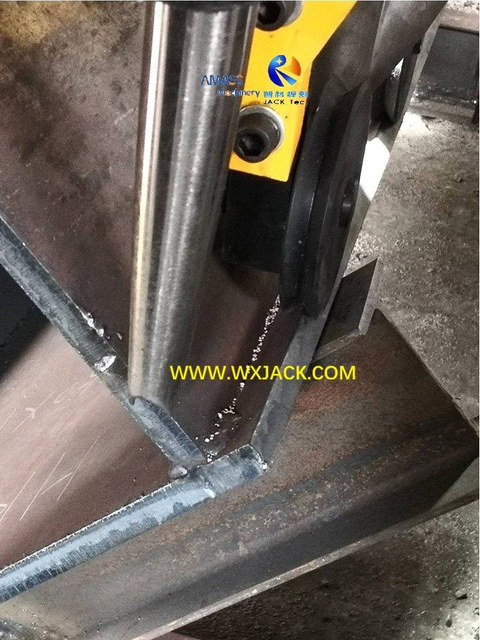

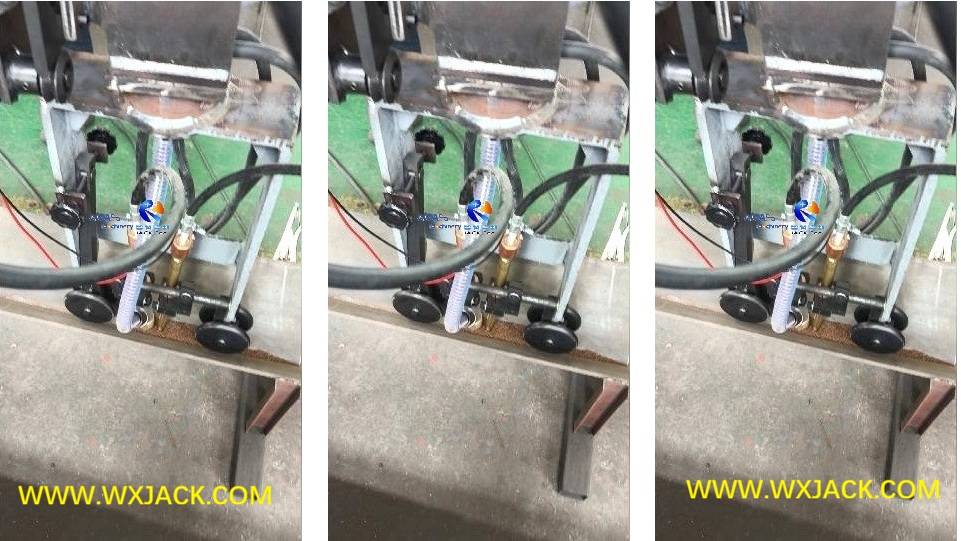

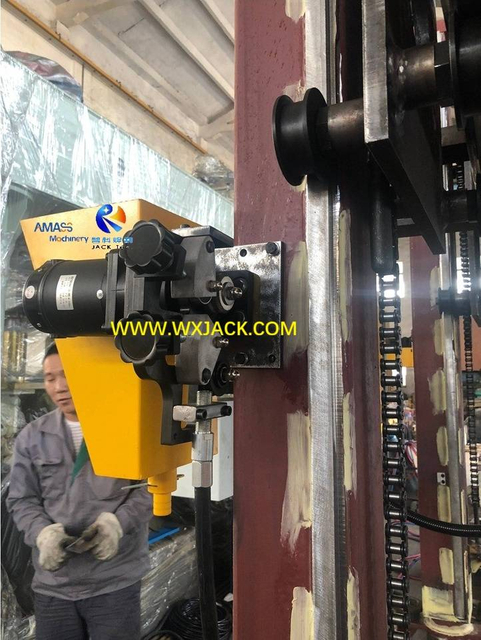

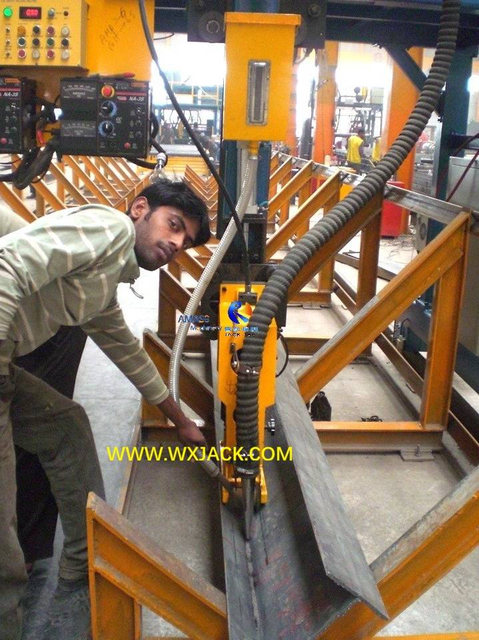

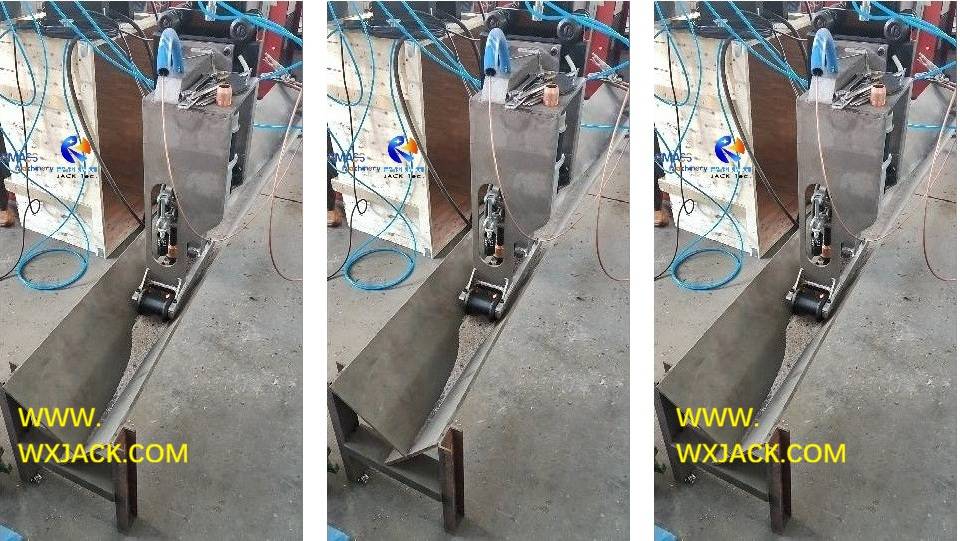

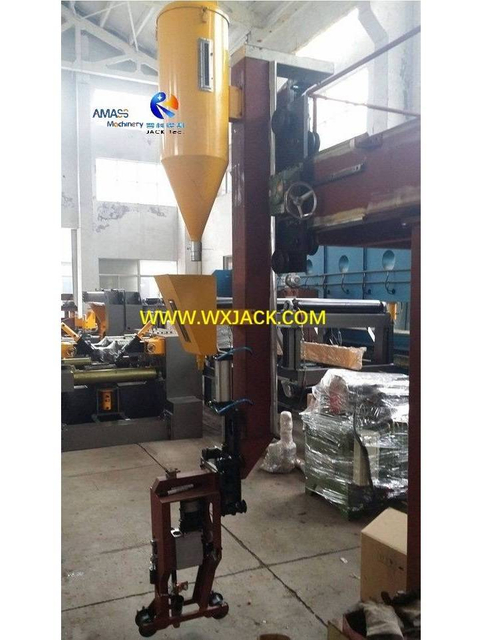

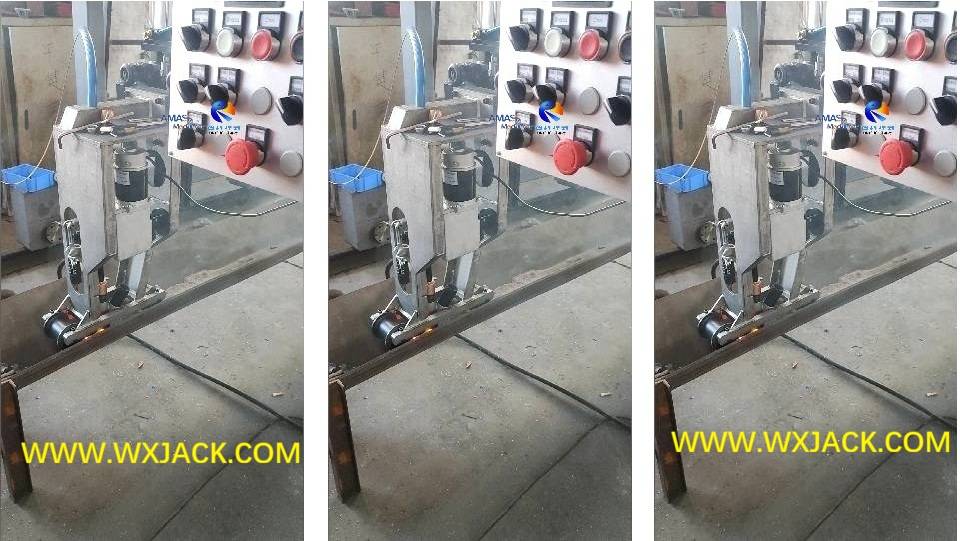

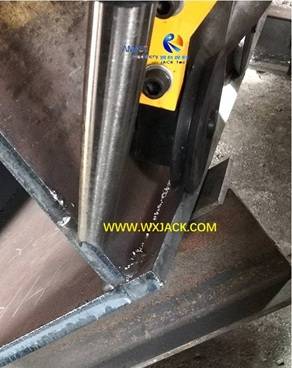

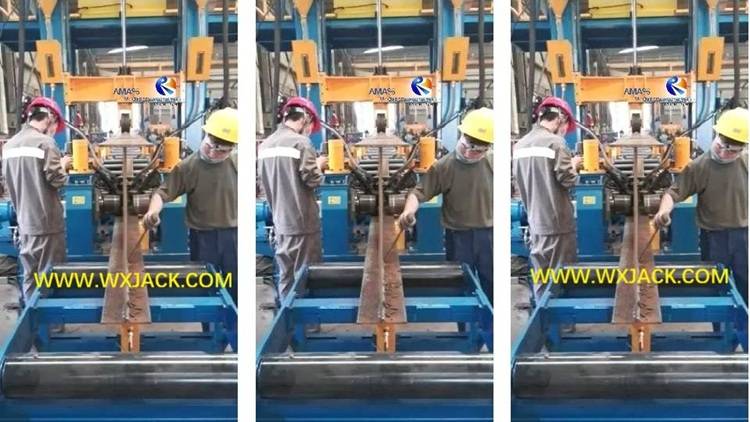

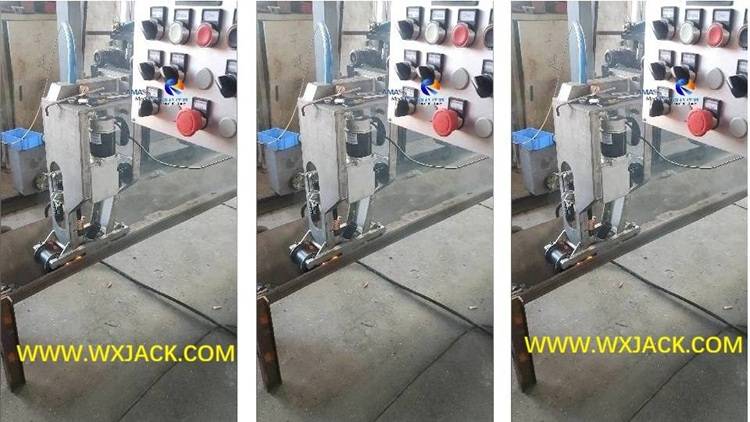

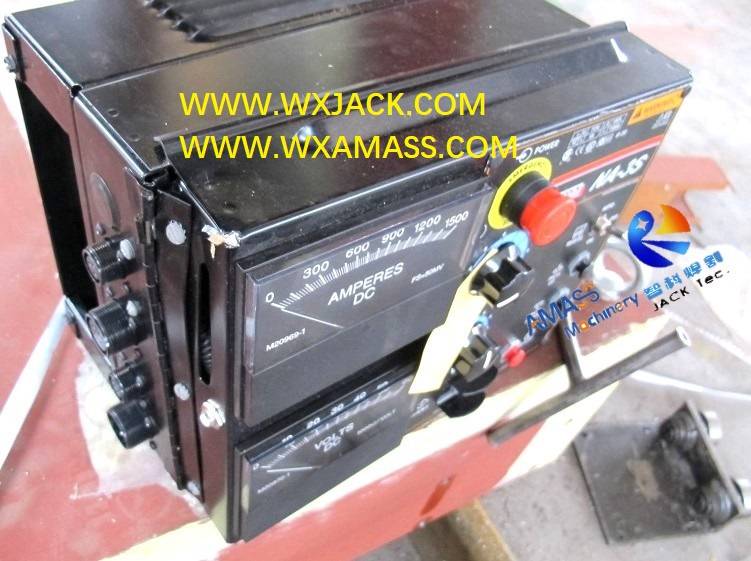

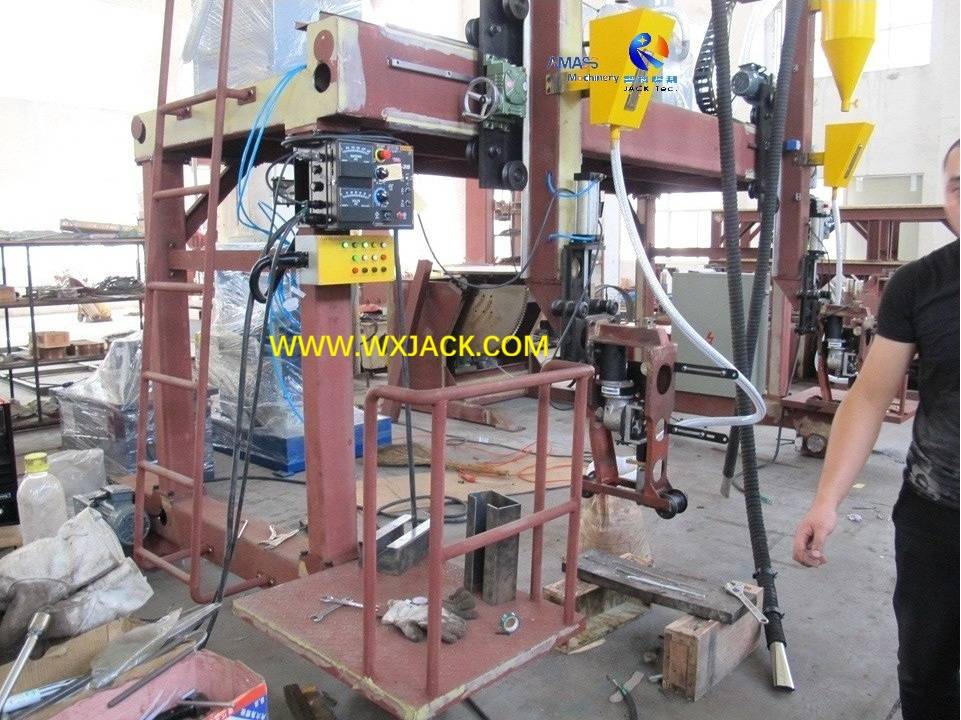

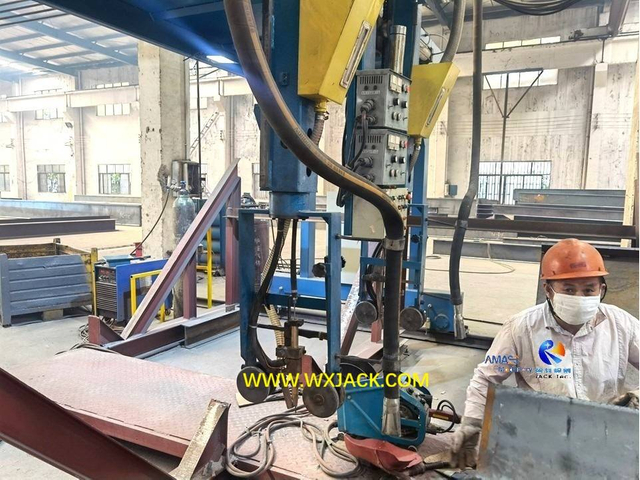

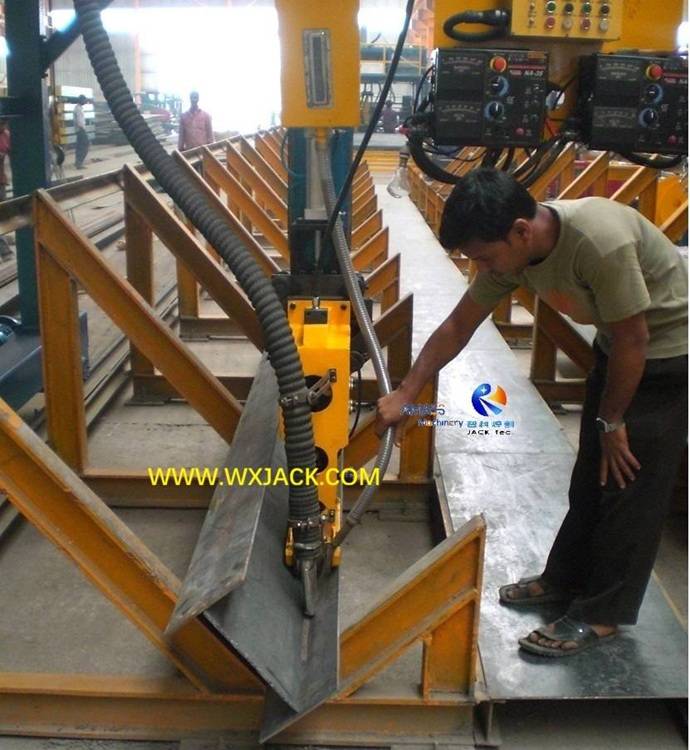

Устройство отслеживания сварочного шва с приводом газового баллона и пульт управления пилой., во время угловой сварки SAW под углом 45°, реализованной на сварочном аппарате Wuxi JACK IH Beam SAW.

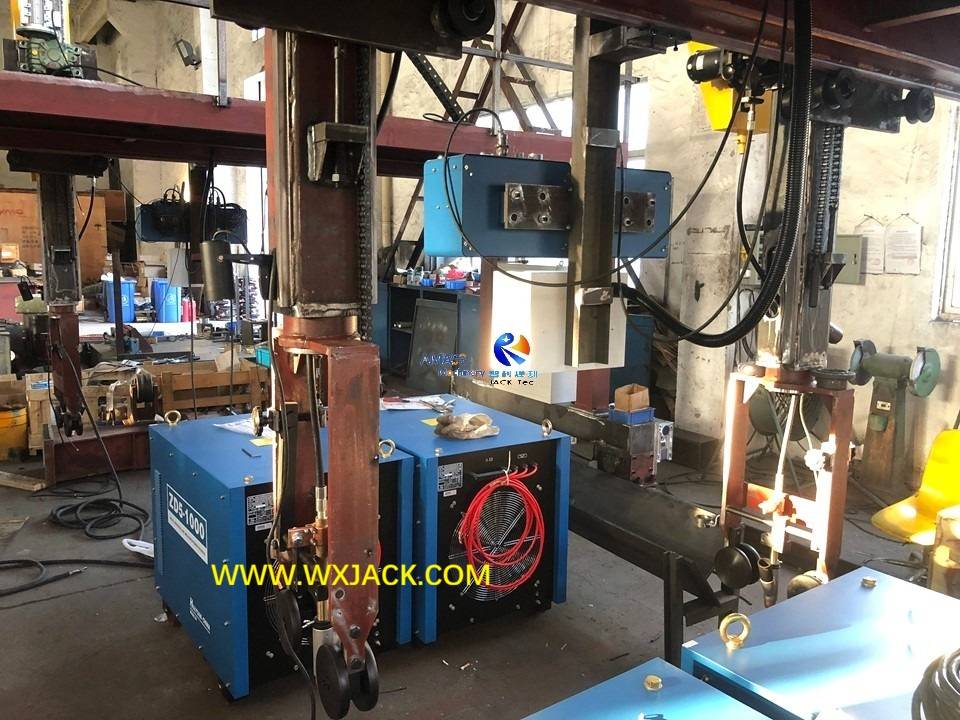

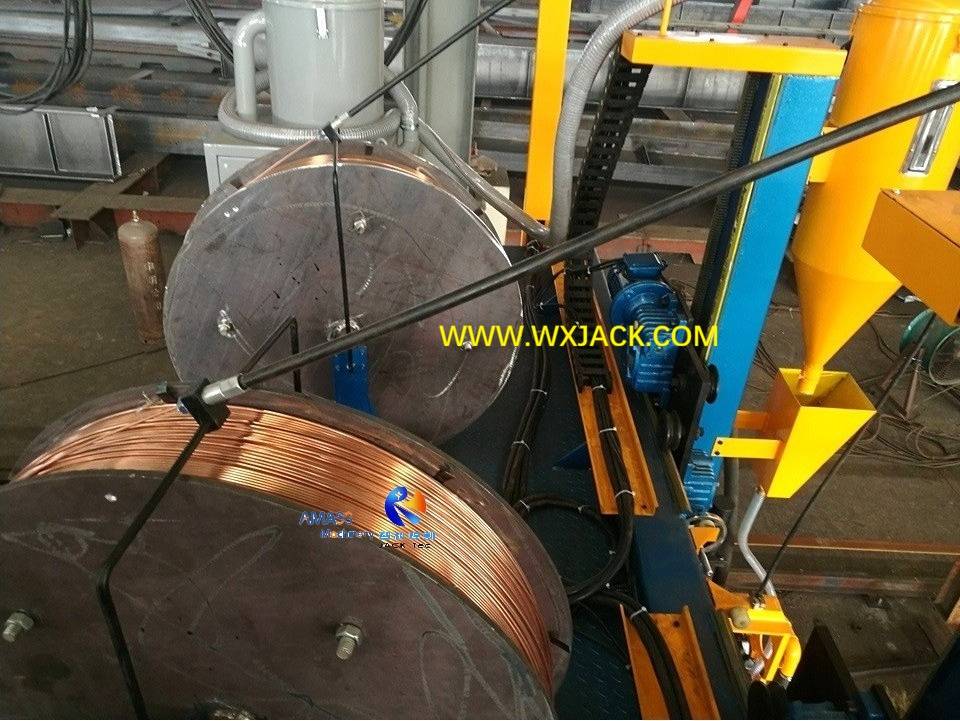

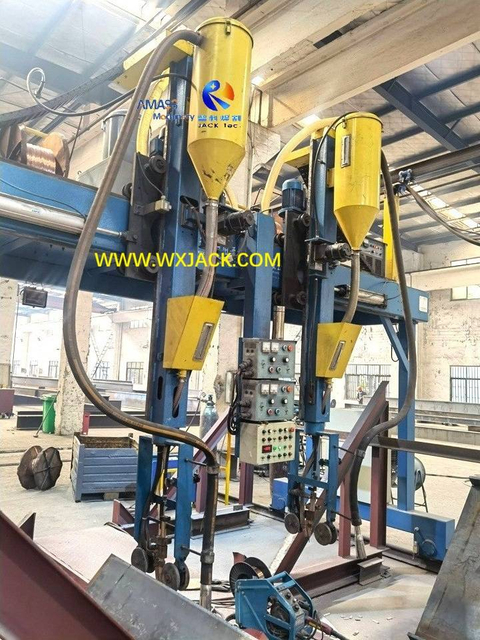

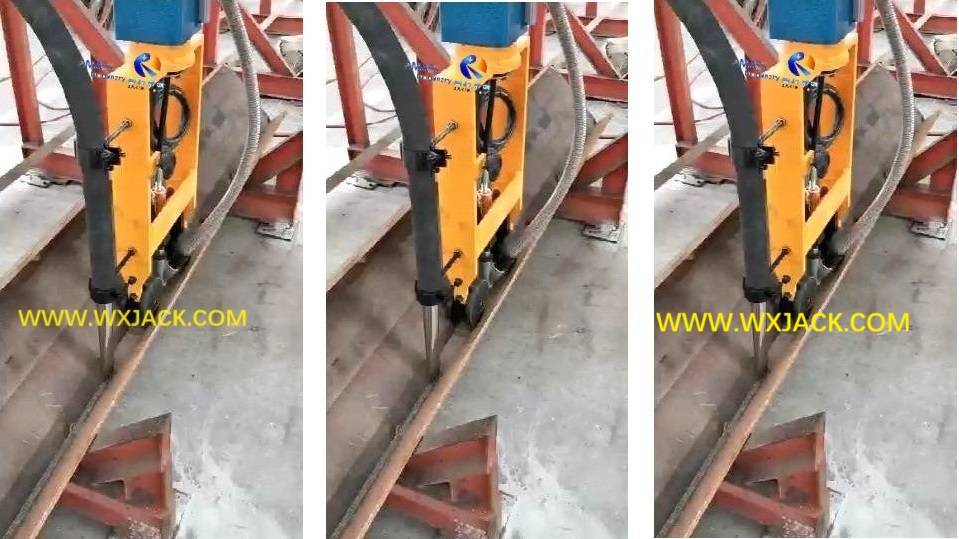

Вертикальный вид на SAW (дуговая сварка под флюсом), сварочную горелку и флюс, во время работы машины для сварки балок Wuxi JACK SAW IH

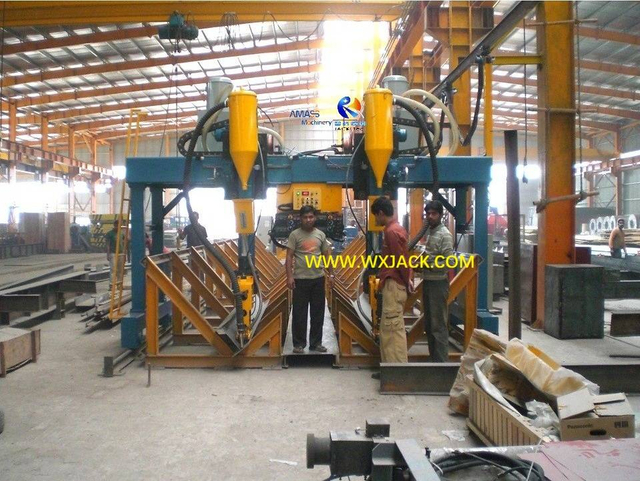

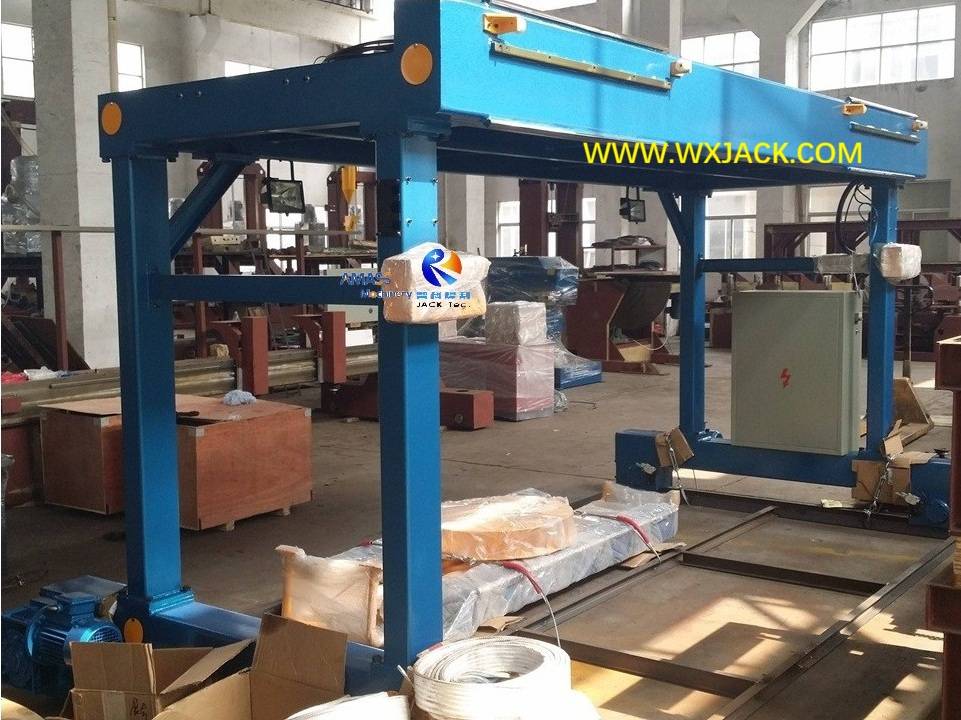

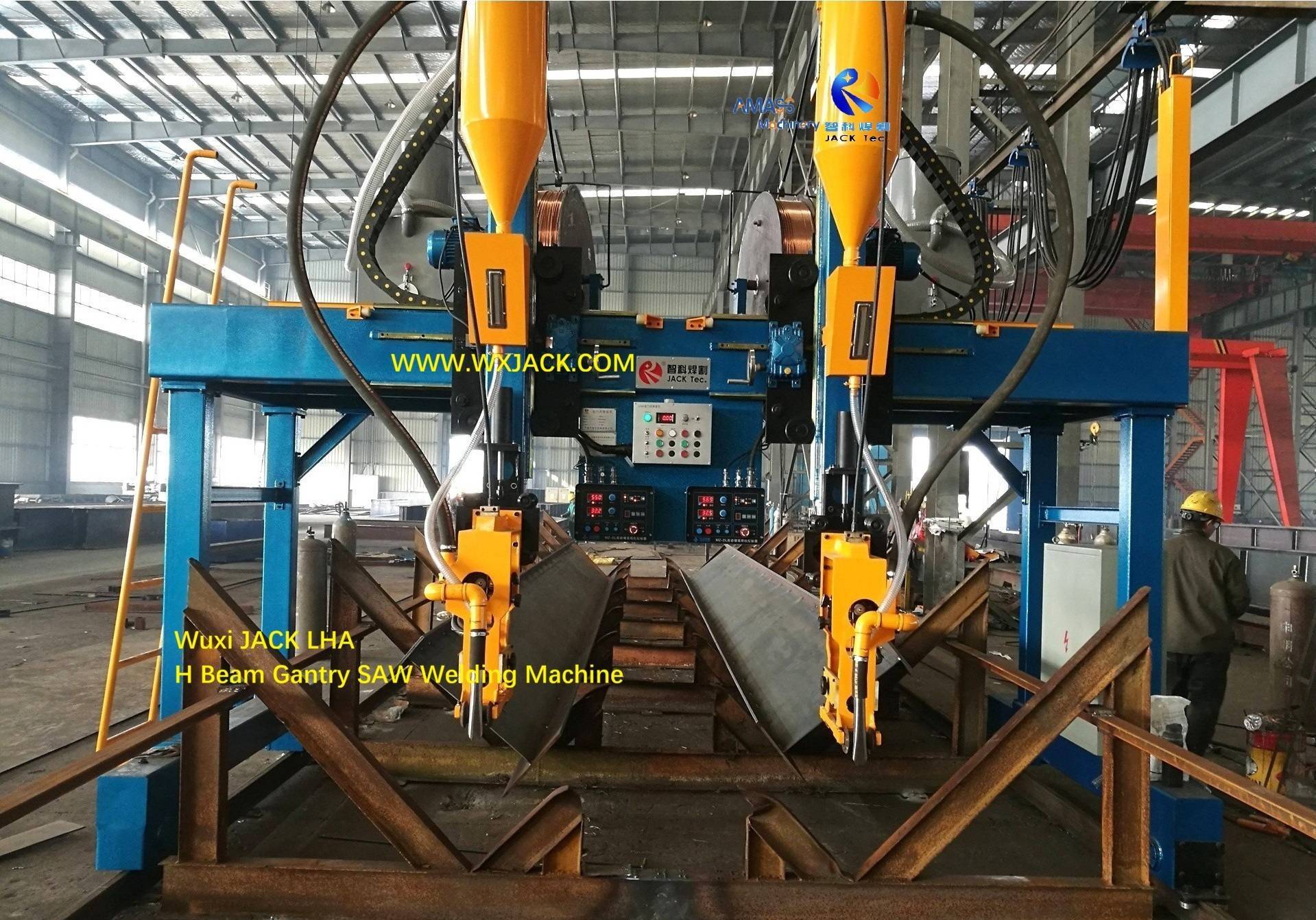

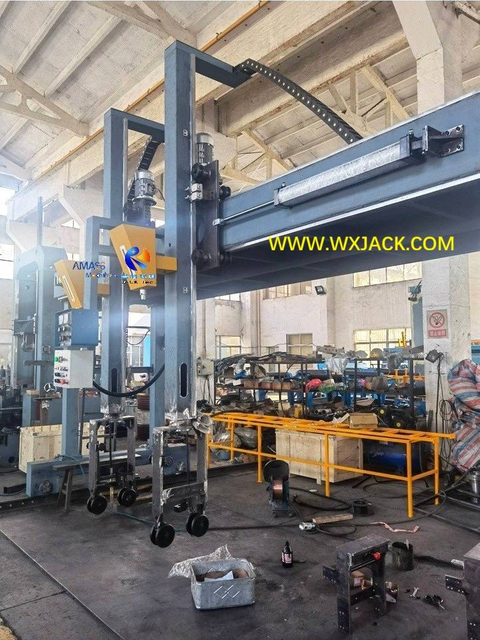

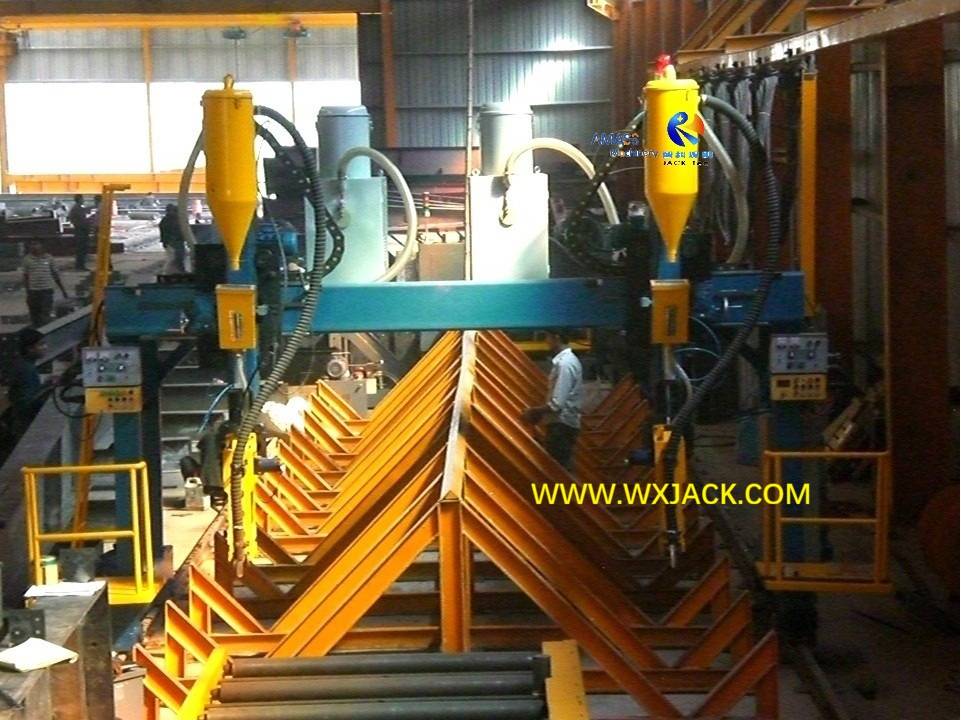

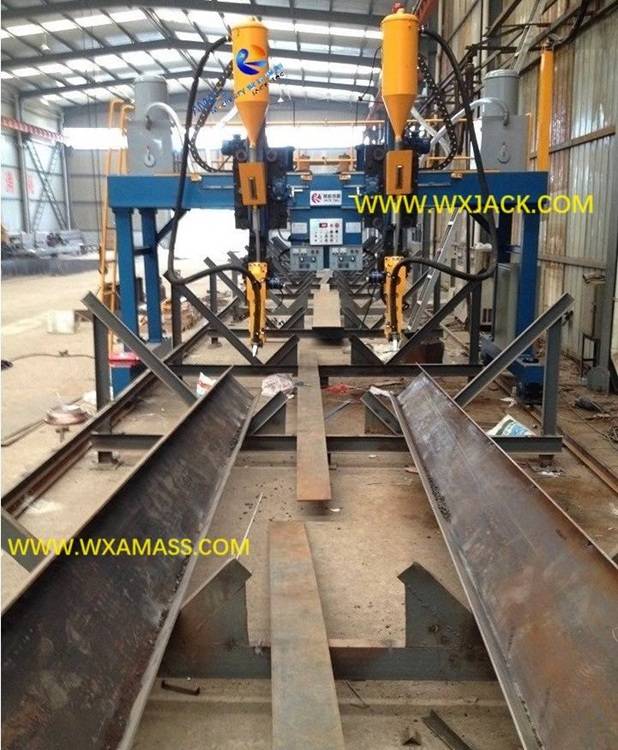

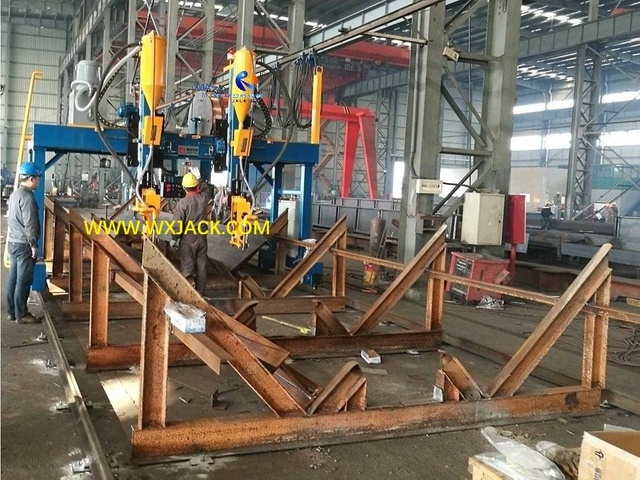

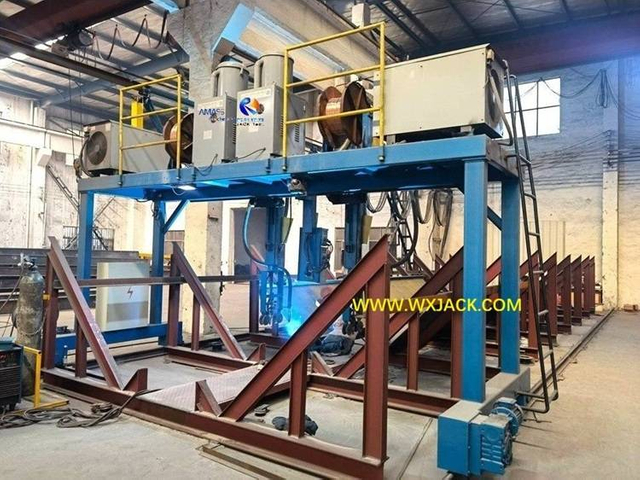

Общий вид основной рамы/заготовки/направляющих/стойок для заготовок, в мастерской клиента Wuxi JACK по сварке под флюсом сварочного аппарата Wuxi JACK IH Beam Gantry SAW.

Общая классификация портальных сварочных аппаратов SAW:

1. Особенности конструкции сварочного аппарата для сварки балок IH серии LHA:

1) По сравнению со сварочным аппаратом IH Beam SAW моделей LHC и LHT, имеющим открытую конструкцию,

2) Портальная рама серии LHA Сварочная машина для балок IH имеет закрытую механическую раму, что дает ограничение на размер заготовки;

2. Соответственно, существуют варианты моделей портальной рамы сварочного аппарата IH Beam SAW:

Это для размещения разных размеров и конструкций заготовок:
1) Серия LHAZ Средний контроль Сварочный аппарат IH Beam Gantry SAW;
2) Боковое управление LHAC Сварочный аппарат IH Beam Gantry SAW;
3) Специальные детали LHG/LHD Dedicated Design Портальный сварочный аппарат SAW

Панель навигации на сварочном аппарате «IH Beam Gantry SAW»

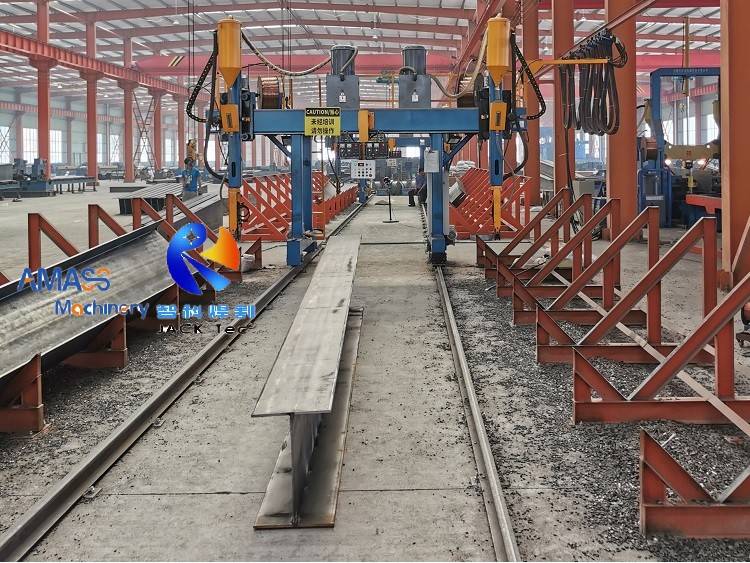

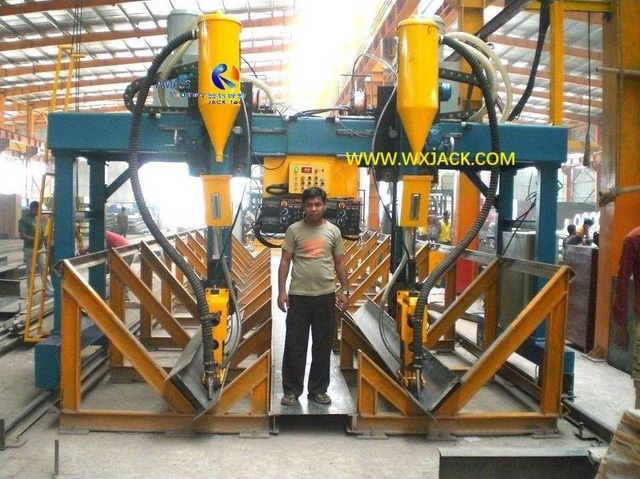

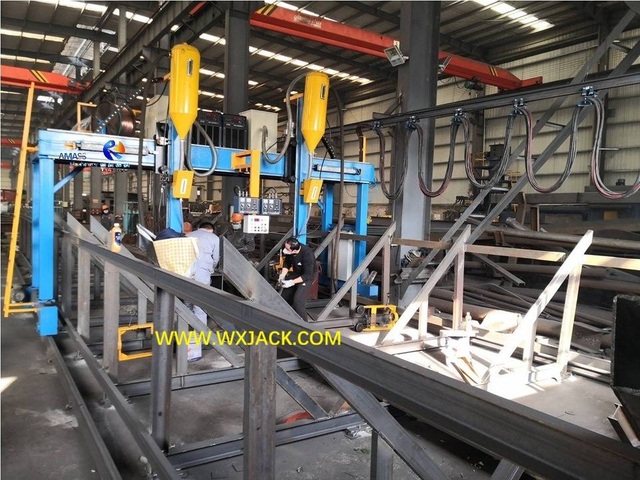

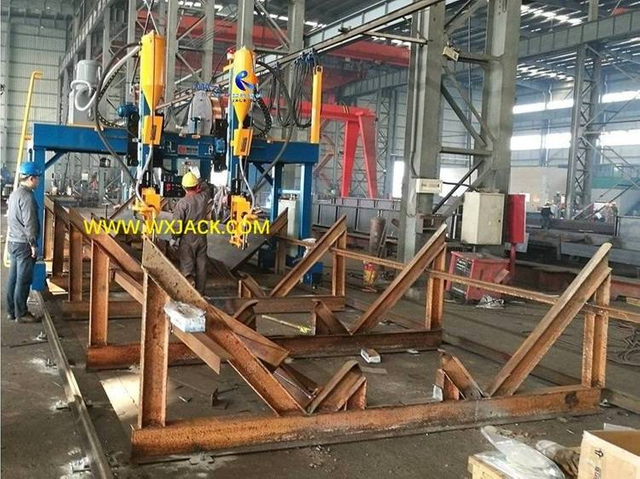

1. Сварочный аппарат LHAZ Center Control IH Beam Gantry SAW:

Подробнее >>

1. Схема сварочного аппарата для балочной сварки IH серии LHAZ:

1) Применение: Применяется в полуавтоматической или ручной линии по производству двутавровых балок;Или как единый комплект сварочного оборудования;

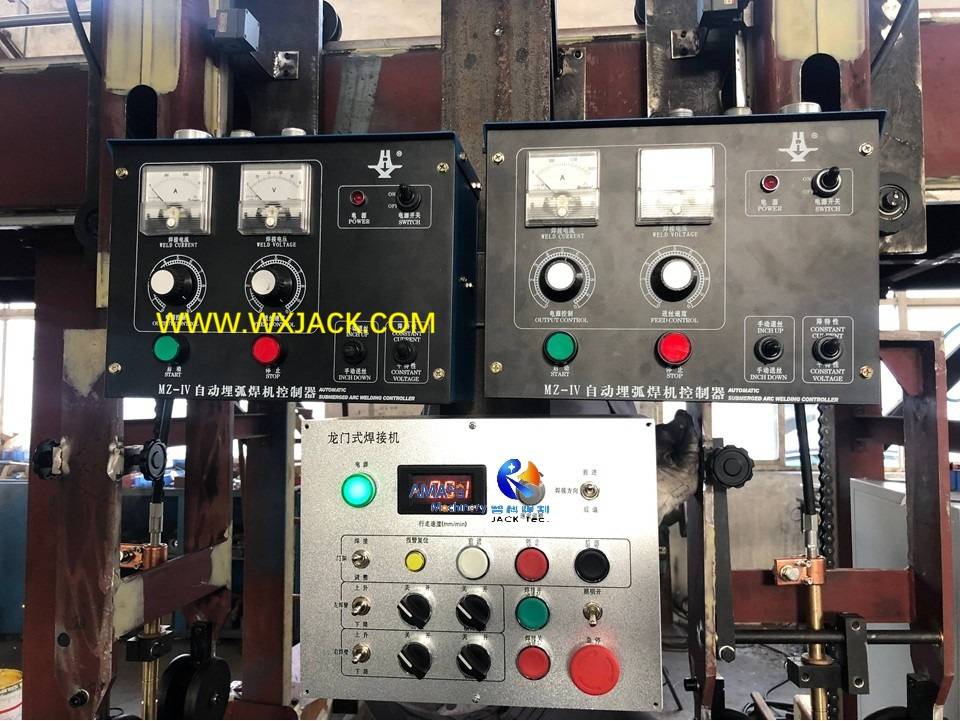

2) Показано на левом фото, Пульт управления и пульты управления пилой установлены в центральной точке балки основной рамы;
3) Должность оператора: Таким образом, во время работы сварочного аппарата для сварки двутавровых балок с портальным перемещением LHAZ оператор стоит в среднем положении, под моторным приводом, перемещающим основную раму машины, между двумя рядами опорных стоек двутавровых балок.



2. Преимущества и недостатки сварочного аппарата LHAZ средней мощности с порталом IH-балки:

1) Количество операторов: 1 оператор для управления и контроля рабочего процесса;

2) Преимущество сварочного аппарата LHAZ IH Beam SAW:

Экономия труда, снижает переменные затраты;

3) Недостатки сварочного аппарата LHAZ IH для балочной сварки:

а) Интенсивность труда более интенсивна, чем LHAC;
б) Для той же спецификации полотна H Beam макс.по высоте LHAZ занимает на 10% большую площадь мастерской, чем LHAC.



3. Работа на сварочном аппарате LHAZ IH Beam Gantry SAW:

1) Выходная эффективность: В одном комплекте ЛХАЗ имеется 2 комплекта сварочной горелки.Таким образом, машина может выполнять сварку SAW двух частей двутавровой балки одновременно;

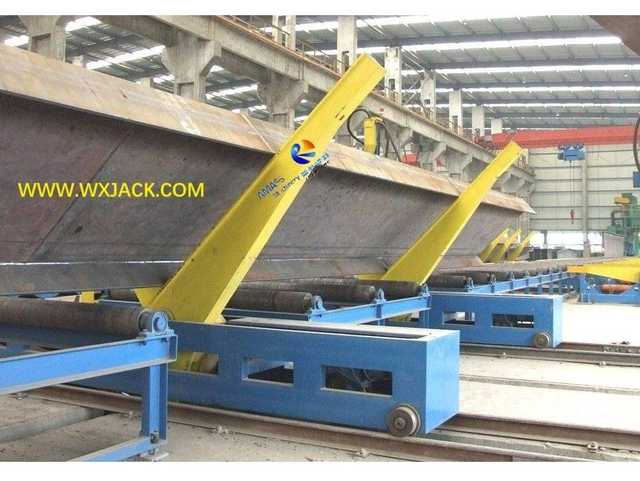

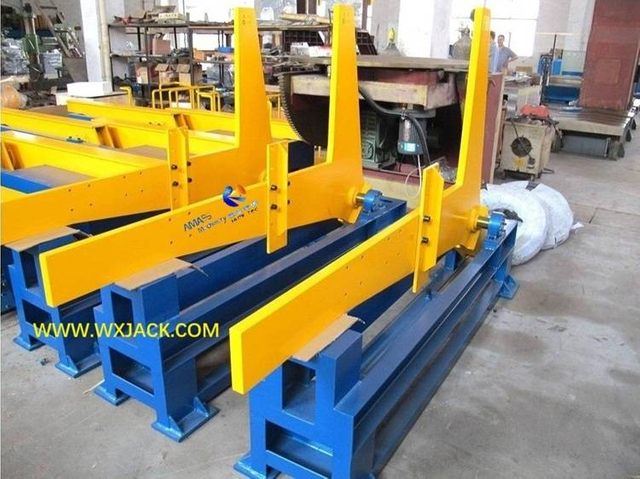

2) Переворот H-луча: С помощью передвижного крана или другого инструмента каждую деталь двутавровой балки необходимо перевернуть 4 раза на 90°, чтобы выполнить 4 прохода сварного шва.Это создает определенные проблемы для безопасности оператора, скорости работы и защиты обрабатываемой детали во время работы сварочного аппарата LHAZ IH для балочной сварки;
3) Техника сварки: Сварка под флюсом одиночной или двойной дугой, аналогичная машинам для лучевой сварки SAW IH моделей LHC и LHT.





4. 3 стандартных модели LHAZ Портальный сварочный аппарат для сварки пилой с внутренней балкой среднего действия:

1) ЛХА4З: Для изготовления двутавровой балки с Макс.высота полотна 1200мм;
2) ЛХЗ5З: Для изготовления двутавровой балки с Макс.высота полотна 1800мм;
3) ЛХА55З: Для изготовления двутавровой балки с Макс.высота полотна 2000мм;



5. Технические параметры сварочного аппарата SAW с центральным управлением IH-балкой LHAZ:

Рабочее положение оператора

Между стойками H Beam

Номер оператора Один
Стандартные модели ЛХА4З/5З/55З

H-луч Макс.Высота веб-сайта

1200/ 1800/ 2000 мм

Диапазон толщины стенки двутавровой балки

6 ~ 32 мм

Диапазон ширины полки двутавровой балки

200 ~ 800 мм

Диапазон толщины полки двутавровой балки

6 ~ 40 мм

Длина двутавровой балки

4000 ~ 15000 мм

H-луч Макс.Масса

20 тонн

Положение сварки двутавровой балки

Угловая сварка под углом 45°

Скорость сварки двутавровой пилой

240 ~ 2400 мм/мин.,

Инверторное управление и

цифровой дисплей

Количество сварочной горелки SAW в 1
комплект сварочного аппарата LHAZ IH для балок SAW

2 шт./компл.

Погрузочно-разгрузочные работы

Путешествующий журавль

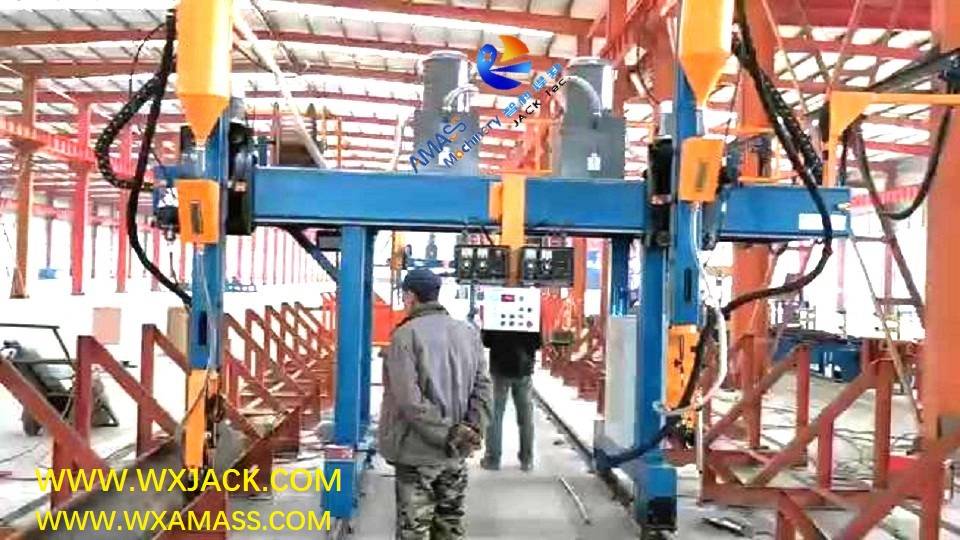

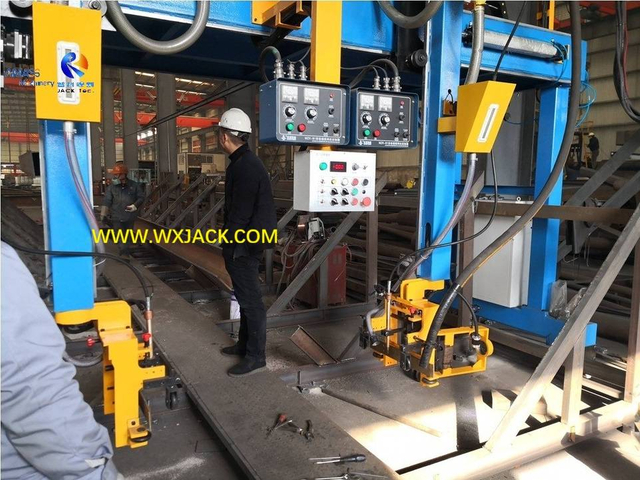

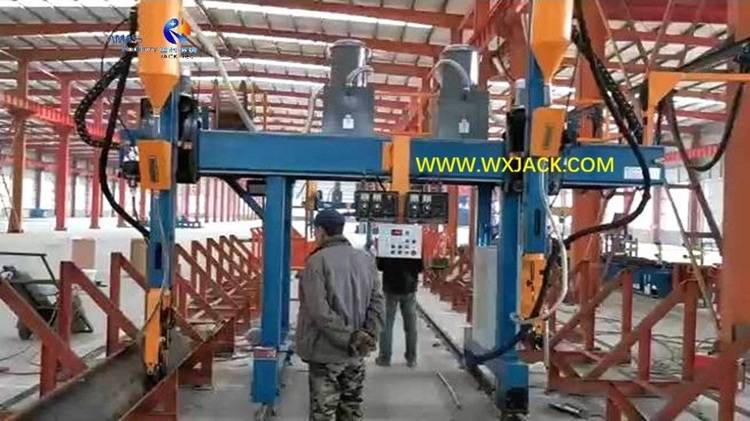

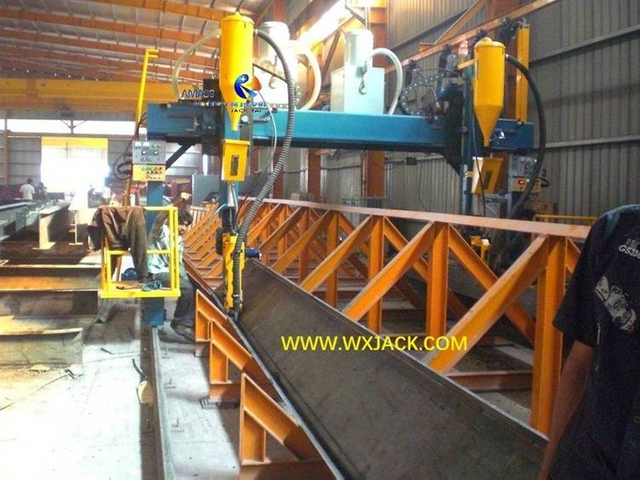

2. Сварочный аппарат LHAC с боковым управлением IH Beam Gantry SAW:

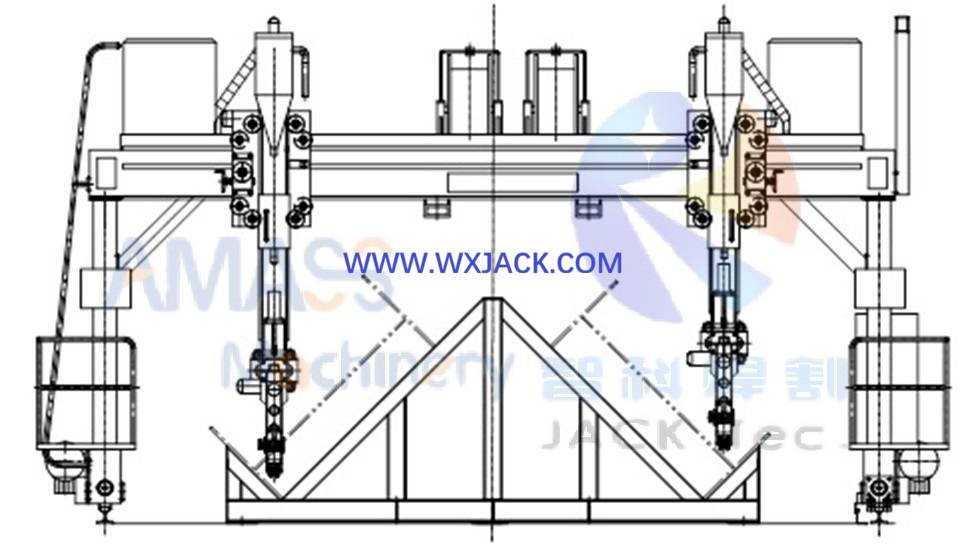

1. Схема сварочного аппарата LHAC с поперечным перемещением IH-балки на портале SAW:

1) Применение: Используется в полуавтоматической или ручной линии по производству двутавровых балок;
2) 2 комплекта операционных подвесок установлены на обоих концах механической основной рамы соответственно;
3) Должность оператора: Во время работы сварочного аппарата для сварки двутавровых балок с портальным перемещением LHAC операторы стоят у внешних сторон опорной стойки двутавровой балки, по 1 человек с одной стороны, под и внутри моторизованного передвижного основного корпуса;
4) 2 массива стоек для двутавровых балок: Соответственно, ориентация двутавровой балки также отличается от средней работы LHAZ.



2. Технические характеристики машины для сварки балок SAW IH с боковым порталом LHAC:

1) Выход: 2 группы сварочных горелок в одном комплекте машины, позволяющие вместе подавать 2 куска двутавровой балки;
2) Номер оператора: Два оператора, 1 человек обслуживают 1 часть двутавровой балки соответственно;
3) Технические характеристики управление сварочным аппаратом для сварки двутавровой балки на стороне LHAC такое же, как и управление центром LHAZ: техника сварки (пила на большом токе)/производительность (2 штуки одновременно)/ обработка двутавровой балки;
4) Электрическое управление: В электрической системе управления машины имеется блокировка, что гарантирует 100% слаженную работу двух операторов;С сварочным аппаратом IH Beam Gantry SAW с боковым управлением LHAC не произошло никаких ошибок.



3. Сильные и слабые стороны сварочного аппарата LHAC с поперечным управлением IH-балкой с порталом SAW:

1) Положительный момент 1: Габаритные размеры меньше, чем у LHAZ: Занимайте меньше площади мастерской;
2) Позитив 2: Меньше стрессовой рабочей нагрузки, чем у LHAZ: Один оператор контролирует процесс SAW только для одной двутавровой балки по сравнению с двумя частями при центральном управлении LHAZ;
3) Слабое место: Двойные переменные затраты по сравнению с управлением центром LHAZ.



4. 2 стандартные модели сварочного аппарата SAW с поперечным управлением и перемещением двутавровой балки LHAC:

1) LHA4C: Для изготовления двутавровой/ двутавровой балки макс.высота полотна 1500мм.Это модель с самым большим объемом продаж машины для сварки двутавровых балок, разработанная для линии по производству двутавровых балок HB1500;
2) LHA5C: Для изготовления двутавровой/ двутавровой балки макс.высота стенки 2000 мм, разработана для линии по производству двутавровых балок HB1800 / HB2000 для тяжелых условий эксплуатации;





5. Технические параметры сварочного аппарата SAW с боковым управлением IH балки LHAC:

Рабочее положение оператора Встаньте на пол с внешних сторон
стойки для заготовок
Для эксплуатации одной машины 2 оператора
H-луч Макс.Высота веб-сайта 1500/ 2000 мм
Диапазон толщины стенки двутавровой балки 6 ~ 32 мм
Диапазон ширины полки двутавровой балки 200 ~ 800 мм
Толщина полки двутавровой балки
Диапазон
6 ~ 40 мм
Длина двутавровой балки 4000 ~ 15000 мм
H-луч Макс.Масса 20 тонн
Положение сварки двутавровой балки Угловая сварка под углом 45°
Скорость сварки двутавровой балки 240 ~ 2400 мм/мин.
Количество сварочной горелки SAW
в 1 комплекте LHC H Beam
Сварочный аппарат
2 шт./компл.
Погрузочно-разгрузочные работы Путешествующий журавль

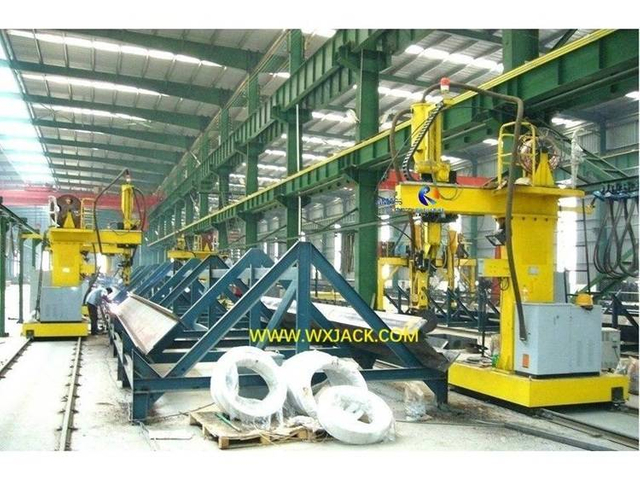

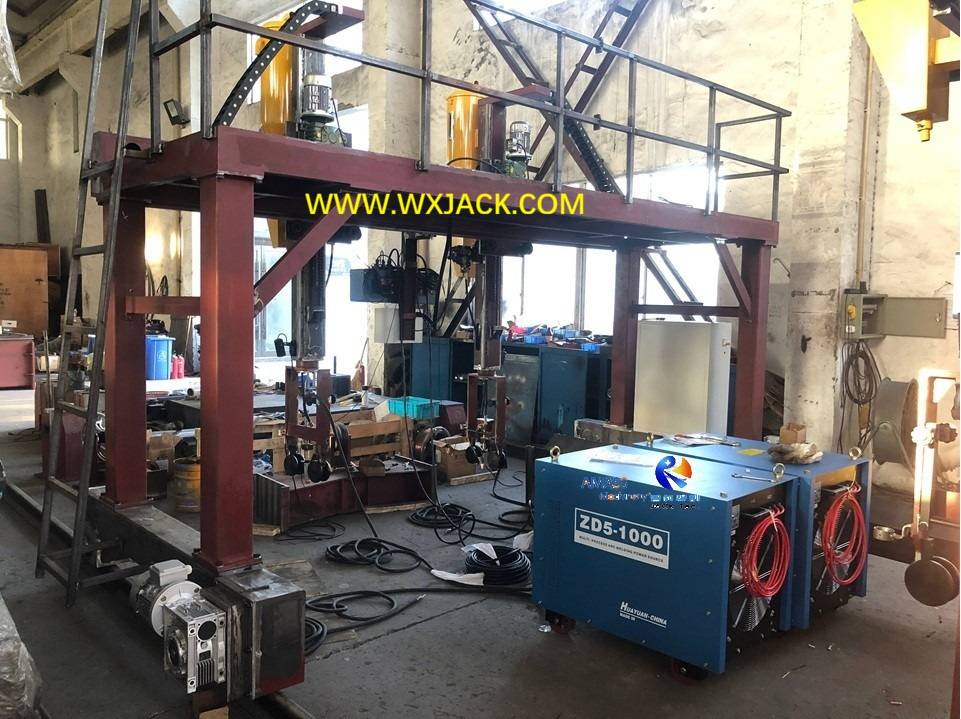

3. Портальная сварочная машина LHG / LHD специальной конструкции:

Подробнее >>

1. Область применения портального сварочного аппарата серии LHG/LHD:

1) Сделано на заказ: Эта серия относится к портальным сварочным машинам специального назначения. один дизайн для одного бизнес-кейса. В отличие от обычных сварочных аппаратов IH Beam SAW серий LHA/LHC/LHT, одна конструкция применима для многих случаев;
2) Гибкие разнообразные заготовки: Разнообразный дизайн и технические характеристики Портальный сварочный аппарат SAW для удовлетворения нишевого спроса: от небольших лабораторий до больших фонарных столбов.



2. Технические характеристики портального сварочного аппарата специальной конструкции LHG/LHD:

1) Габаритные размеры: Широкий диапазон габаритных размеров, высота от 1600 мм, подходит для рабочего уровня взрослых людей;Для установки сварочной горелки высотой 4000 мм необходима боковая лестница для доступа;

2) Степени свободы сварочной горелки в портальном сварочном аппарате SAW:

Для выполнения сварки сложных рабочих деталей, например, конических деталей, сварочная горелка должна иметь возможность управления:
а) Ось X: Перемещение влево и вправо вдоль горизонтальной передней балки механической основной рамы портального сварочного аппарата;
б) Ось Y: Перемещение вперед и назад по всей длине длинных заготовок с помощью основного корпуса коробчатой ​​рамы, перемещаемого по параллельным рельсам длиной 15–20 м;
в) Ось Z: Движение вверх и вниз.



3. Технические параметры примера портального сварочного аппарата специальной конструкции LHG/LHD:

Применимая длина заготовки L 9000 ~ 16000 мм
Большой торцевой диаметр D ≤Φ 2500 мм
Малый диаметр конца d ≥Φ 300 мм
Конус заготовки а=8°(а=(Дд)/Л)
Применимый вес заготовки ≤6000 кг
Скорость перемещения портала
(Скорость сварки
Портальный сварочный аппарат SAW)
200 ~ 2000 мм/мин.
Инверторное управление
Цифровой дисплей
Приводной двигатель портального движения 2 x 1,1 кВт, двойной привод
Портальное движение Параллельный рельс 24 кг/м, точное хонингование
Двигатель сварочной горелки с поперечным перемещением 0,2 кВт
Подъемный двигатель платформы 2,2 кВт
Скорость подъема платформы 1500 мм/мин.


Область применения и сопутствующее оборудование сварочного аппарата SAW с порталами IH-балок

1. Область применения сварочного аппарата с подвижной балкой портальной рамы:

Машины для сварки балок IH серий LHAZ и LHAC являются незаменимым критически важным оборудованием на всех типах линий стальных конструкций.Обычно:

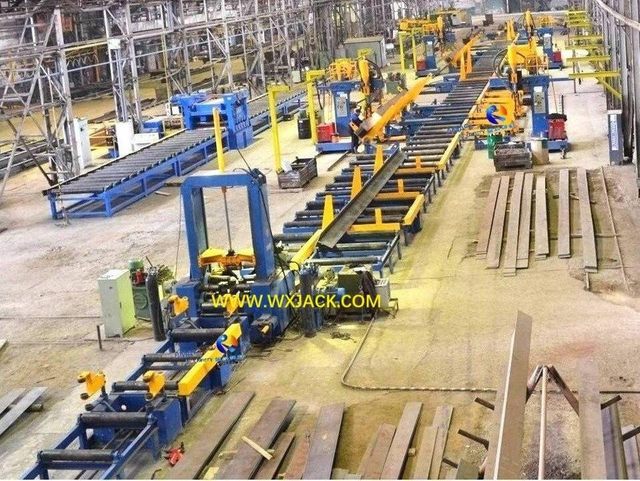

1) Линия по производству двутавровых балок;

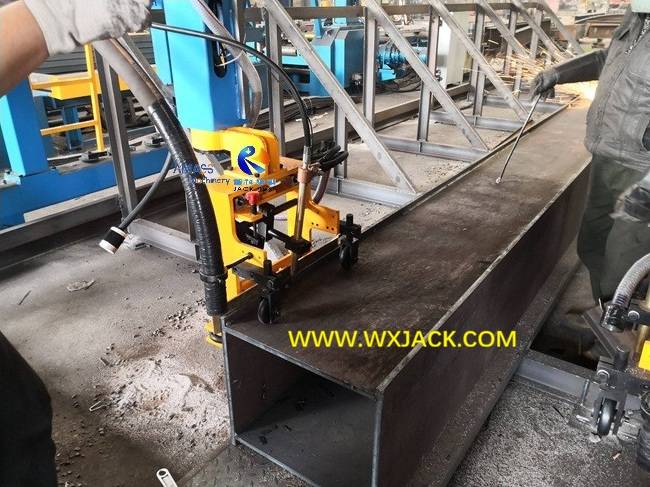

2) Линия по производству коробчатых балок;
3) Линия по производству Т-образных балок;
2. Специальная конструкция серии LHG/LHD. Портальный сварочный аппарат SAW используется во многих отраслях, включая лаборатории университетов и компаний, гражданское строительство, нефть и газ и т. д.;

3. Сопутствующее оборудование для сварочного аппарата IH Beam Gantry SAW:

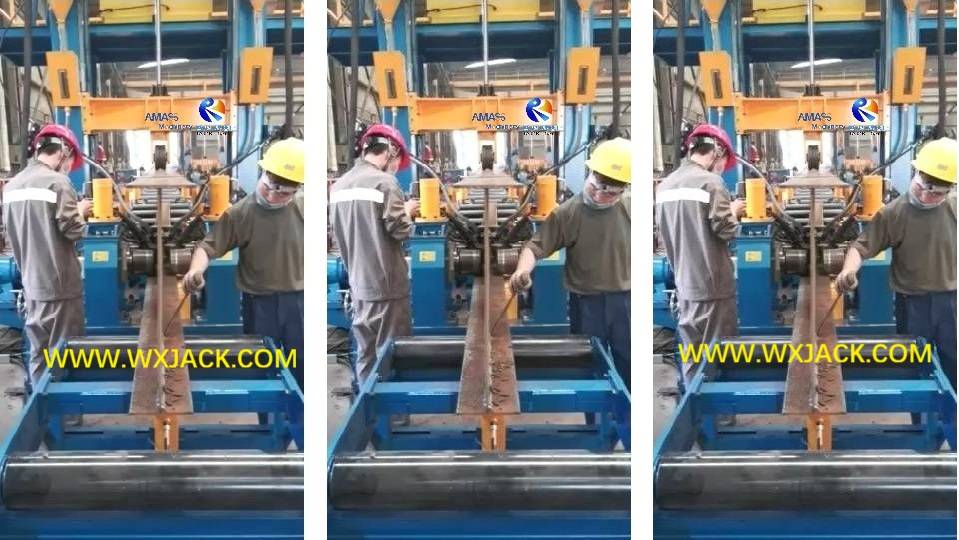

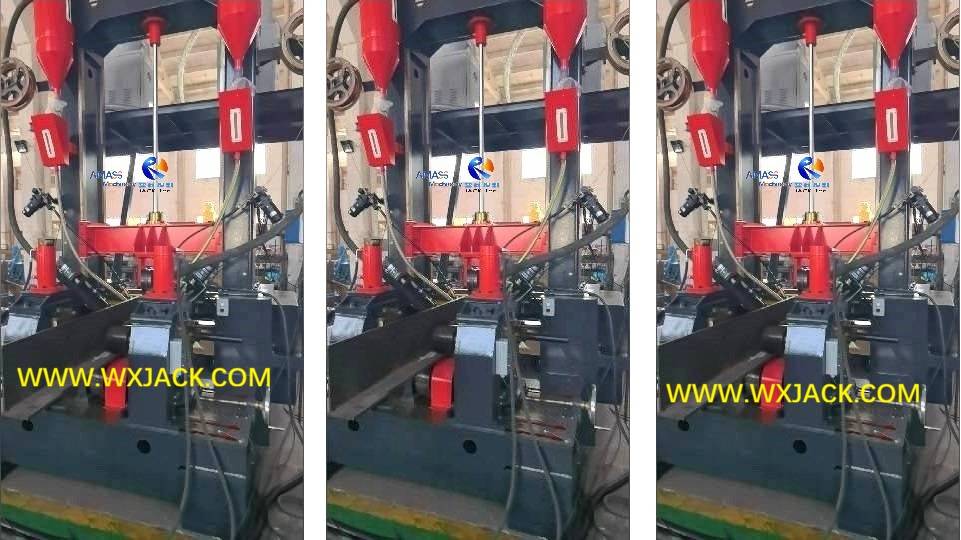

1) Машина для изготовления двутавровых балок серий PHJ и ZHJ также производить сварку двутавровой/ двутавровой балки с использованием дуговой сварки под флюсом под флюсом, но с упором на детали малого и среднего режима работы в положении плоской сварки;

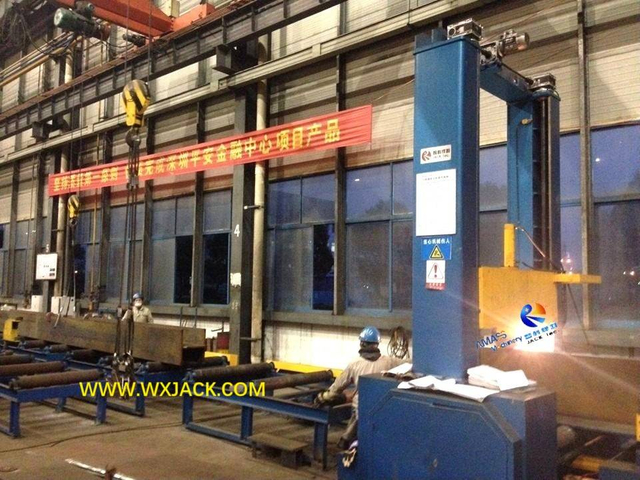

2) Машина для сборки двутавровой балки и прихваточной сварки: Доставить собранные двутавровые балки на сварочный аппарат для сварки двутавровых балок;

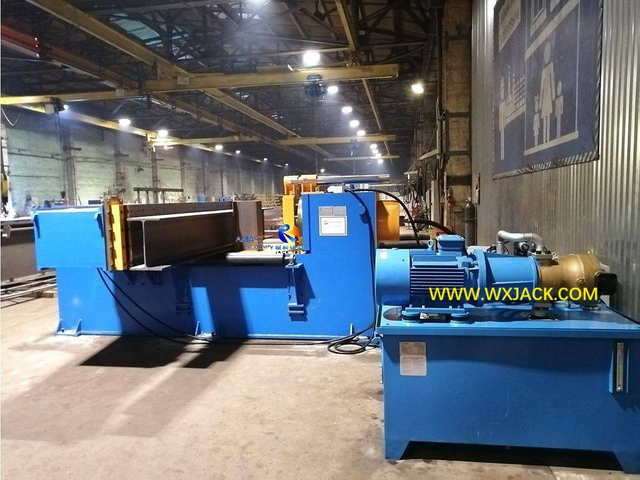

3) Машина для правки фланцев двутавровой балки: Выпрямление и выравнивание деформированной двутавровой балки, только что сваренной на сварочном аппарате SAW IH, которая возникает в результате подвода тепла в SAW;
4) Станок для резки полосовых пластин с ЧПУ: первая станция линии по производству двутавровых балок, позволяющая вырезать полосовые пластины в виде фланцев и стенок двутавровой балки;

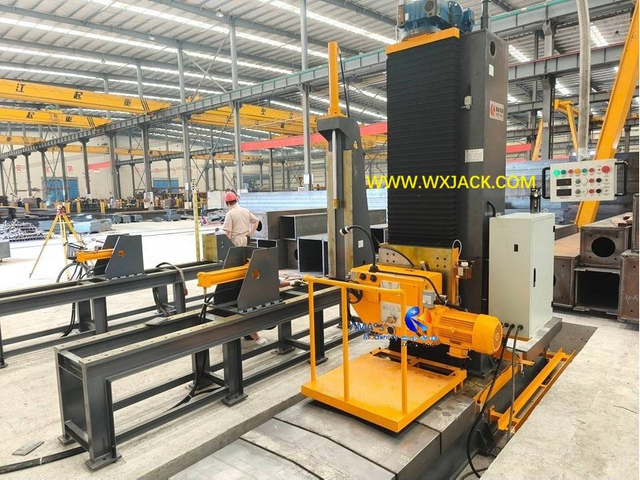

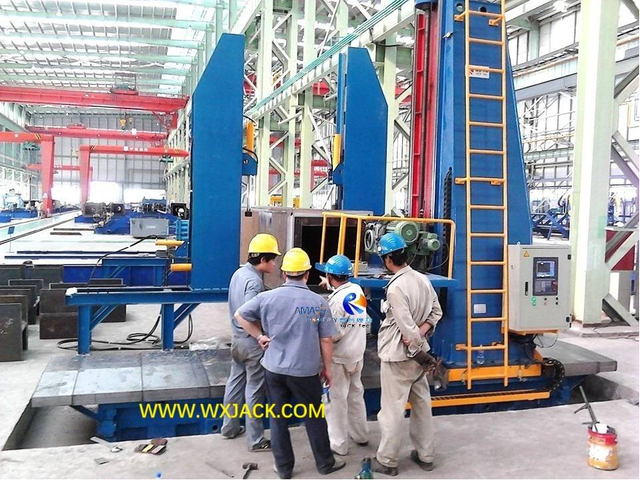

5) Фрезерный станок для торцов двутавровой балки: Станция закрытия на линии производства двутавровых балок, полировка и выравнивание торцов изготовленных двутавровых балок и других заготовок стальных конструкций;

4. При использовании в качестве портального сварочного аппарата специального назначения:

К подключенному оборудованию относятся:
1) Сварочное приспособление;
2) Сверхмощный кромкофрезерный станок с подвижной пластиной;
3) Сверхмощная автоматическая машина для прихваточной сварки труб для нефтепроводов и т. д.

Часто задаваемые вопросы Сварочный аппарат IH Beam Gantry SAW

  • Q Что такое отношения между Wuxi Jack Technology Co., Ltd и Wuxi Amass Machinery Co., Ltd?

    A Уси Джек был основан в начале 2009 года, специализирующихся на дизайне и производстве. Wuxi Amass - это компания, специализирующаяся на продаже продуктов Джеки и других товаров за рубежом.
  • Q Какой ваш термин обслуживания?

    A 1) У нас есть 1-летняя гарантия бесплатно для всех наших продуктов с даты принятия продуктов заказчиком;
    2) Мы продолжаем дать нашим клиентом лучшего обслуживания по истечении гарантийного периода с
    лучшая цена;
    3) Мы предоставляем нашим запасным частям клиента с лучшей ценой;
    4) После получения информации от клиента наше время ответа находится в течение 2 часов для
    Китайские клиенты материковой части, и в течение 1 дня самый длинный (в зависимости от часового пояса)
    для зарубежных клиентов;
    5) Мы предоставляем услуги, охватывающую монтаж, ввод в эксплуатацию и обучение для нашей продукции;
    6) Мы даем консультацию нашим клиентам по всем техническим вопросам
  • Q У вас есть зарубежный филиал или офис продажи?

    A В настоящее время нет. Но у нас есть долгосрочный партнер более 10 лет в России и Центральной Азии, где у нас очень широкая клиентская база. (Это местные компании, которые распространяют и помогают служить нашу продукцию)
    Чтобы иметь информацию о наших продуктах, пожалуйста, используйте контактный путь, перечисленный выше. Мы дадим вам отзывы в течение 24 часов после получения расследования от вас.
  • Q У вас есть прайс-лист вашей продукции?

    A Поскольку наши продукты инженерно-инженерной на заказ, у нас нет прайс-листа в настоящее время. Для получения подробной информации нашей продукции вы можете перейти к продуктам этого сайта для просмотра; И вы можете скачать из загрузки по информации этого веб-сайта.
    Если у вас есть любой запрос на нашу продукцию, пожалуйста, свяжитесь с нами по вашему удобству.
  • Q Какова услуга сферы вашей компании (продукты, его приложение и бизнес-режим)?

    A Дизайн и производство и продать (включая послепродажное обслуживание) ниже машины и оборудования:
    Металлическая пластина / труба / пучок сварки / срез / обрабатывающее оборудование;

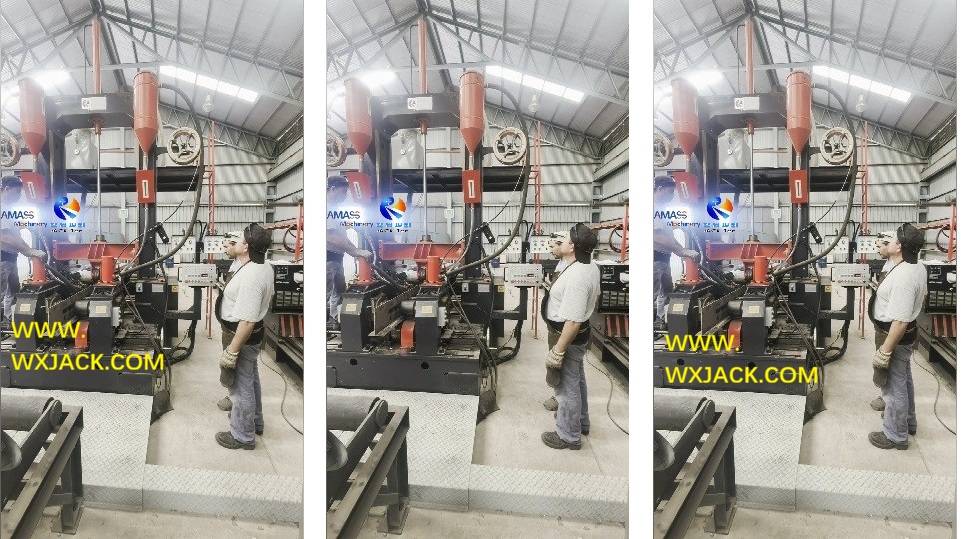

    Сборка двутавровой балки Сварочная прямая интегральная машина;
    Машина для соединения тарелки;
    Фрезерный станок для торца луча;
    Двутавровая балка Производство Производство (в том числе сборка машины, поглощенная дуговая сварочная машина, выпрямляющая машина, стальной конвейер);
    Машина для резки пересечения трубы с ЧПУ;
    Плазмена с ЧПУ / полосой пламя / плазменный станок;
    Линия производства Коробчатая балка (в том числе сборка машины), электромашина для сварочной машины электробанки, погружной дуговой сварочный аппарат, фрезерный станок для торца луча);
    Производственная линия T Луч (включая сборка машины, погружной дуговой сварочной машины / сварочный аппарат CO2);
    Сварка поворота;
    Сварочный манипулятор;
    Позиционер сварки;
    Различные специализированные сварочные машины

    Эти оборудование широко используются в промышленности стальной конструкции, здания судна, строительство моста, сосуда под давлением, нефтехимической и т. Д.

Другие продукты, которыми мы владеем, помимо сварочного аппарата IH Beam SAW

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0
1. Что может сделать машина для правки угловой стали ASM63 для клиента?
2. Почему вам нужна угловая правильная машина?
3. Положительные стороны угловой машины для правки стали серии ASM:
4. Технический вид угловой машины для правки стали ASM63:
5. Технические параметры угловой машины для правки стали ASM63:
0
0
A. Уникальность 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
B. Задача разработки зрелого 7-осевого станка для кислородно-топливной плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
C. 7-осевой станок с ЧПУ для высокопроизводительной кислородно-топливной плазменной машины для резки труб с ЧПУ:
D. Удобный для пользователя дизайн в станке для кислородно-плазменной резки труб с ЧПУ Wuxi JACK:
E. Технические параметры 7-осевого станка для кислородно-плазменной резки труб с ЧПУ 3000/12 для тяжелых условий эксплуатации:
0
0
1. Определение и характеристики универсального сварочного позиционера серии HB:
2. Технические характеристики универсального поворотного сварочного позиционера серии HB:
3. Технические параметры сварочного позиционера с одним поворотным столом серии HB:
0
0

Блоги о сварочных машинах IH Beam Gantry SAW

Дом
УСИ AMASS MACHINERY CO., LTD.
КО. ТЕХНОЛОГИИ УСИ ДЖЕК, ЛТД
0510-83297829
Английский язык: 15852755799;
Китайский язык: 13621515089
№ 2, Ouyang Road, город Луошэ, город Уси, провинция Цзянсу, Китай
СВЯЖИТЕСЬ С НАМИ
© Wuxi AMASS Machinery Co., Ltd 2021 Все права защищены.
备案证书号: 苏ICP备13045244号-1
