Линия по производству балок Wuxi JACK BOX, самая надежная группа машин для клиентов!

Панель навигации на "Линия по производству балок BOX"

1. Производительность и преимущества линии по производству коробчатых балок

1. Производительность и преимущества линии по производству коробчатых балок

2. Эскиз конструкции сварной коробчатой ​​балки

3. Технологический процесс линии по производству коробчатых балок

4. Схема линии по производству коробчатых балок

5. Основное оборудование линии по производству коробчатых балок

5.1 Устройство для сборки и сварки внутренней перегородки GZ12/GZ15:

5.2 Станок для сборки коробчатой ​​балки UBZ12:

5.3 YF1220 Гидравлическая поворотная стойка на 180°:

5.4 Машина для сварки задней балки коробчатого сечения:

5.5 Машина для электрошлаковой сварки коробчатой ​​балки:

5.6 Сварочный аппарат с коробчатой ​​балкой:

6. Область применения и сопутствующее оборудование линии по производству коробчатых балок

Производительность и преимущества линии по производству балок Wuxi JACK BOX



1. Готовый продукт, произведенный на линии по производству коробчатых балок:

1) Сварочная балка BOX имеет наилучшую степень интенсивности и прочности, что является наиболее важным сырьем в промышленности стальных конструкций для строительства высотных зданий;
2) Производственная линия BOX Beam - это профессиональная группа машин для производства сварочных балок BOX.Сечение BOX Beam находится в диапазоне от 300x300 мм до 1200x1200 мм, а длина от от 3000 мм до 12000 мм.Макс.вес одной детали BOX Beam, поставляемой с производственной линии BOX Beam, может составлять до 20 тонн;

3) Сварочная балка BOX различных размеров, изготовленная на производственной линии Wuxi JACK BOX Beam:

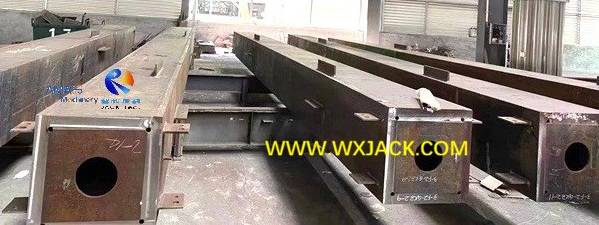

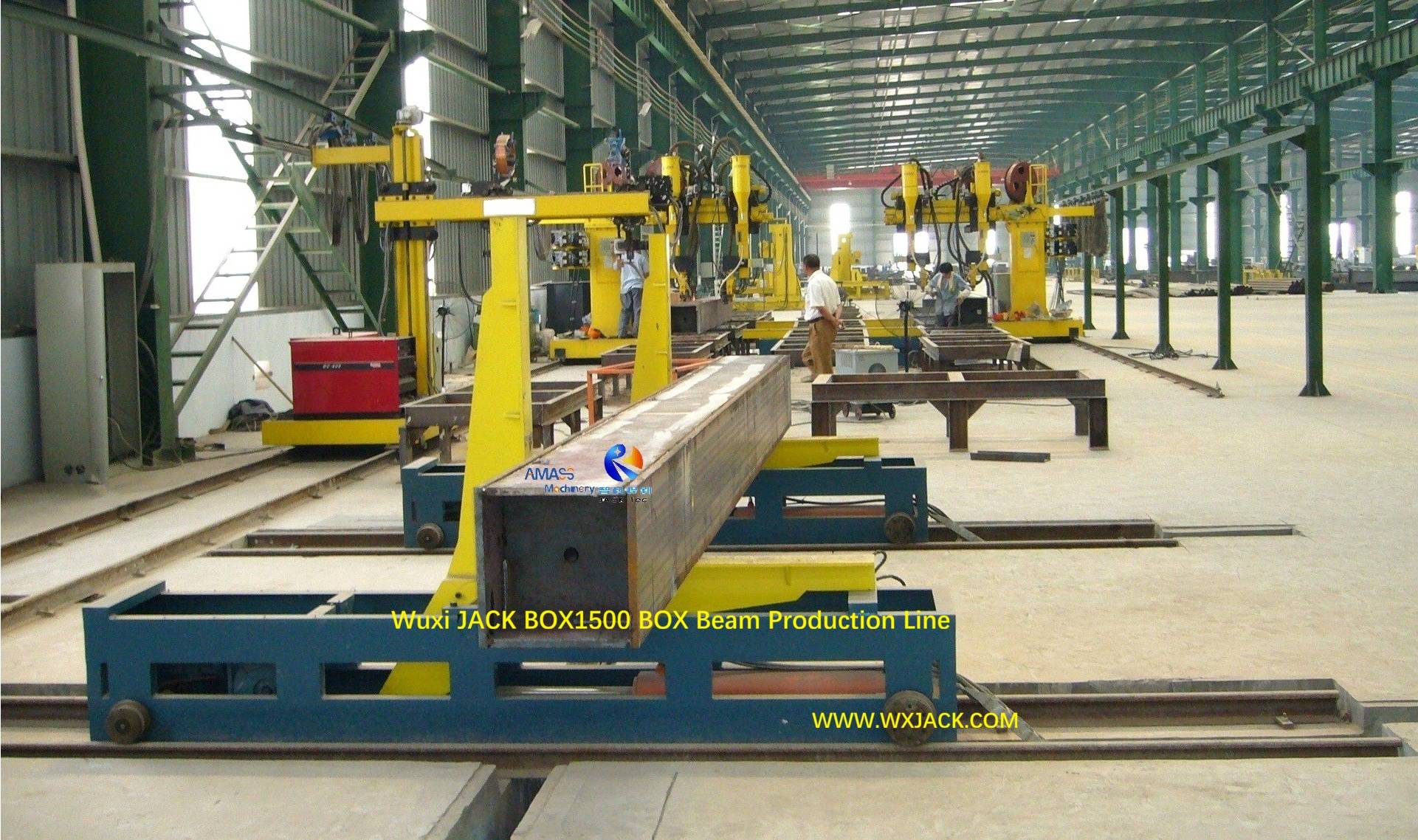

Рис. 1. Линия по производству балок BOX 12.


Рис. 2. Линия по производству балок BOX 44.

Рис. 3. Линия по производству балок BOX 61.



2. Сильные стороны линии по производству балок Wuxi JACK BOX:



1) Прагматичный и плавный технологический процесс в производственной линии BOX Beam:

Вспомогательные рабочие станции, в том числе ручная сварка перегородки, обратная сварка, резка дугового разряда и стояка при электрошлаковой сварке, IPV (внутренняя проверка процесса), могут быть выполнены на линии производства балок BOX.Нет необходимости в передвижном кране, за исключением сборки U-образной балки и загрузки готовой балки BOX в автономном режиме;


2) Усовершенствованная технология сварки, применяемая на рабочих местах линии по производству коробчатых балок:

Из-за закрытой конструкции BOX Beam, в последовательности технологических процессов, методы сварки, принятые на рабочих местах производственной линии BOX Beam, занимают лидирующие позиции в отрасли сварочного оборудования:

А. Сварка внутренних перегородок на станке для сборки балок BOX;
Б. Двойная дуга в газовой защите CO2 Задняя сварка на машине для обратной сварки балки BOX;
С. Электрошлаковая сварка плавящимся соплом на машине электрошлаковой сварки BOX Beam;
Д. Электрошлаковая сварка проволочным электродом на установке электрошлаковой сварки BOX Beam;
Э. Двухдуговая и тройная дуговая сварка под флюсом на сварочном аппарате BOX Beam SAW.



Все вышеперечисленные методы сварки, применяемые на линии производства коробчатых балок, имеют свои уникальные преимущества, которые мы объясним позже в соответствующем оборудовании.


3) Оптимальное положение сварки на рабочих местах линии по производству коробчатых балок:

С помощью гидравлической переворачивающейся стойки, перемещаемой на 180° и 90°, все автоматические и ручные сварочные операции на линии производства коробчатых балок выполняются в оптимальном положении (сварка вертикально вниз), гарантируя наилучшее качество сварки, высокую производительность и удобство для оператора. эргономика работы.



4) Для быстрого понимания, пожалуйста, посетите тематическую страницу 'Краткий обзор линии по производству балок Wuxi JACK BOX'.

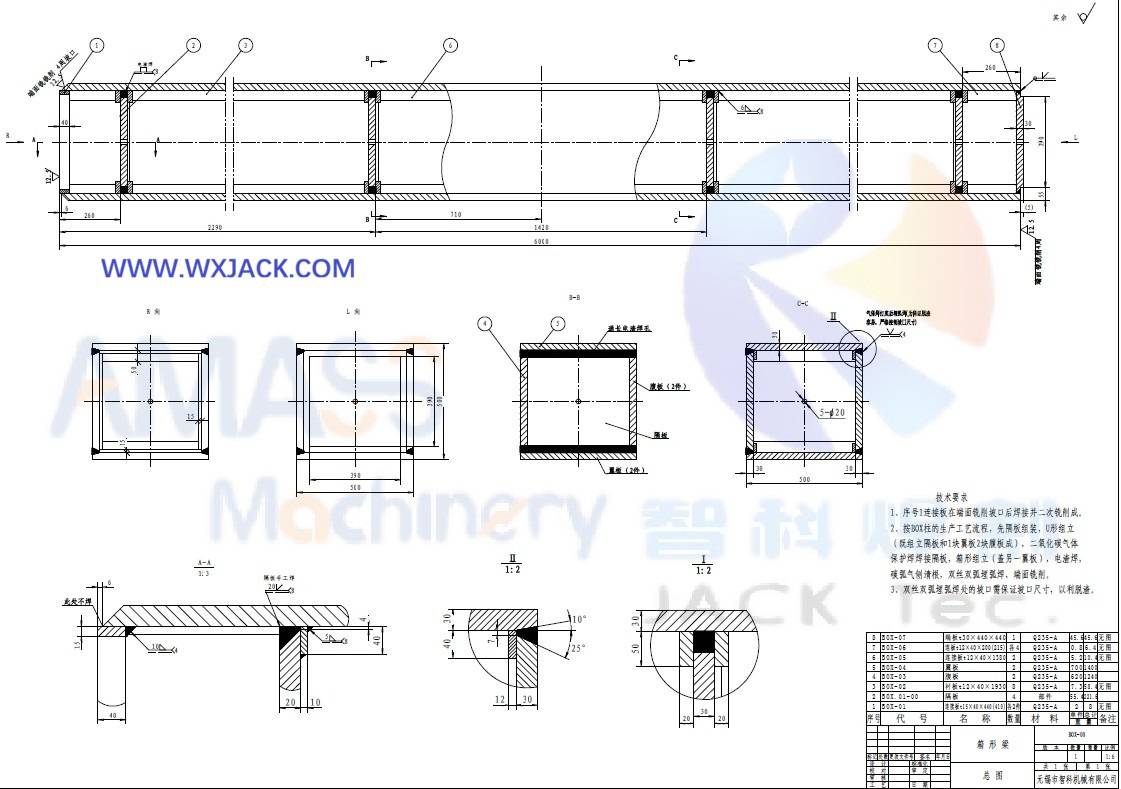

Эскиз конструкции сварной балки BOX, которая будет производиться на линии по производству балок JACK BOX в Уси

Линия по производству балок BOX

Технологический процесс линии по производству коробчатой ​​балки

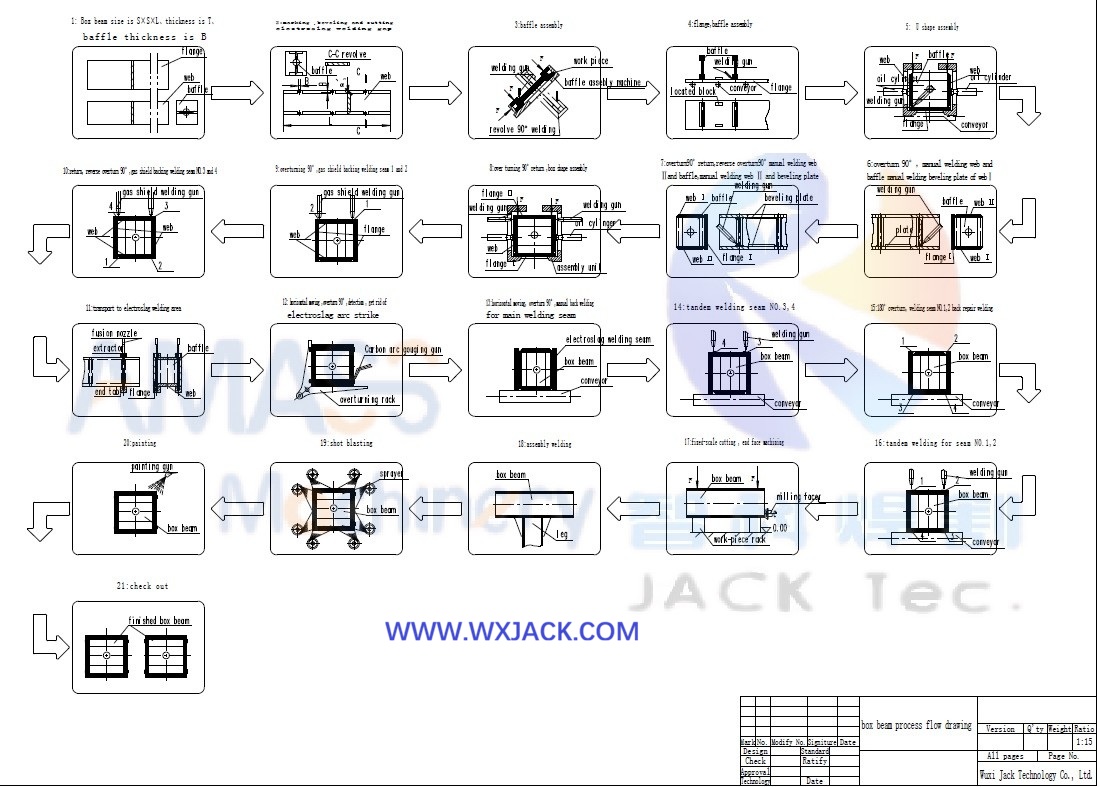

Ниже представлена ​​подробная иллюстрация технологического процесса, применяемого при сварке. Линия по производству балок BOX.Есть 35 автоматических и ручных рабочих мест всего в полностью сконфигурированной линии по производству балок BOX.





Если коротко, то 35 станций в производственной линии BOX Beam можно разделить на 14 основных шагов из:

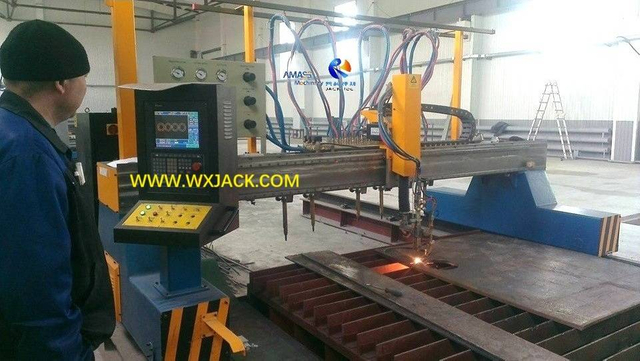

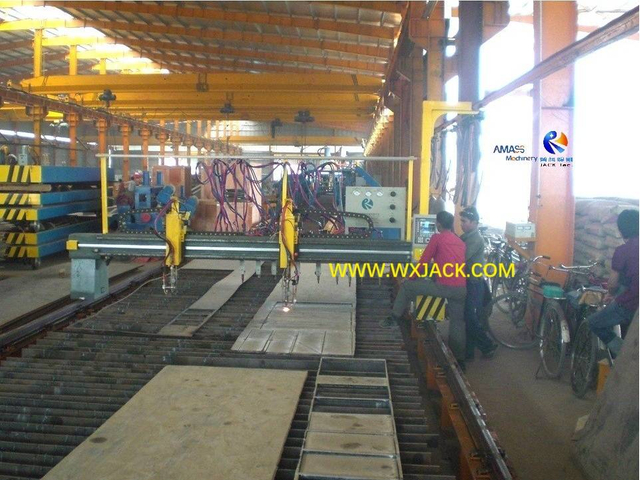

1. 1ул. Операция Резка пластин: Станок для резки полосовых пластин с ЧПУ в зоне отсечки линии по производству коробчатых балок;
2. Отметить линию: Подтвердить положение внутренних перегородок и прорезку отверстий под электрошлаковую сварку;

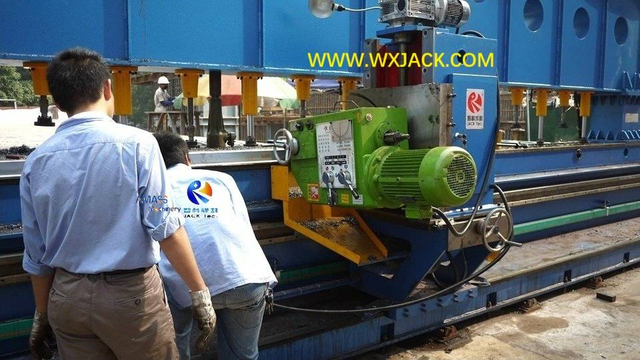

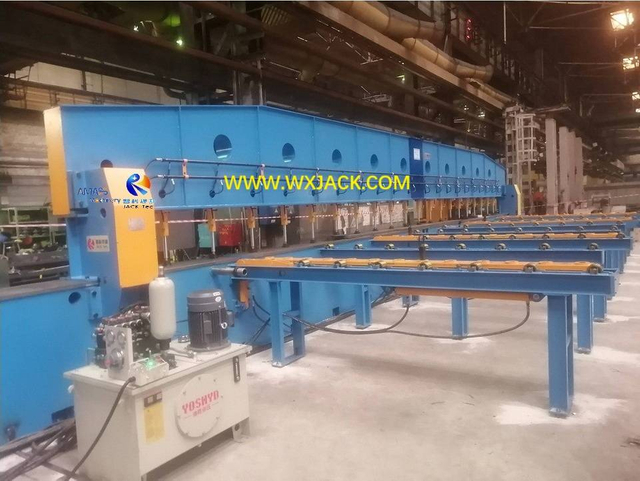

3. Сделать сварочную канавку на балочной доске: Краевой фрезерный станок;
4. Сборка внутренней перегородки и прихватка: Машина для сборки внутренних перегородок на участке сборки линии по производству коробчатых балок;
5. Приварка внутренних перегородок к паутине: Конвейер машины для сборки балок коробчатого сечения;
6. U-образная балка в сборе：Станок для сборки балок коробчатого сечения на участке сборки линии по производству балок коробчатого сечения;
7. 90o Переворачивание собранной U-образной балки：180o Передвижной перекидной стеллаж на участке сборки линии по производству балок BOX;
8. Сборка верхней крышки на балке BOX: Станок для сборки балок коробчатого сечения на участке сборки линии по производству балок коробчатого сечения;
9. 90o Переворачивание собранной U-образной балки：180o Передвижной перекидной стеллаж на участке сборки линии по производству балок BOX;
10. КОРОБКА Балочная сварка Фальцевая сварка с тыльной стороны: Машина для сварки задней балки BOX;
11. Электрошлаковая сварка внутренней перегородки: Машина для электрошлаковой сварки с коробчатой ​​балкой консольного типа: с плавящимся электродом или с проволочным электродом;
12. Собранная и сваренная с обратной стороны балка BOX отправлена ​​на станцию ​​дуговой сварки под флюсомп：180o Передвижной перекидной стеллаж при сварке под флюсом Зона линии по производству коробчатых балок;
13. Дуговая сварка под флюсом BOX Beam： Тип колонны LHC или портальная рама LHE Сварочный аппарат BOX Beam SAW в зоне сварки под флюсом линии по производству балок BOX;

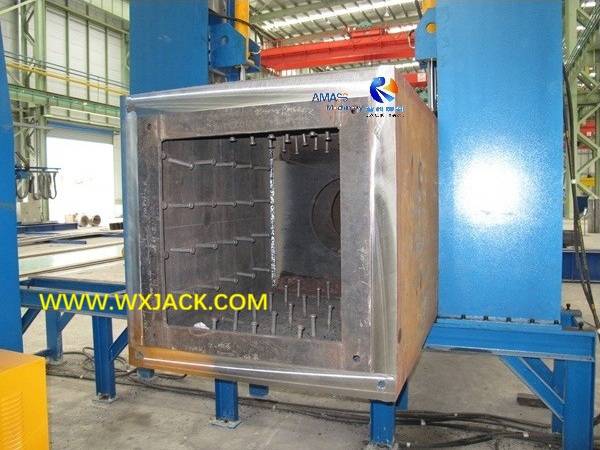

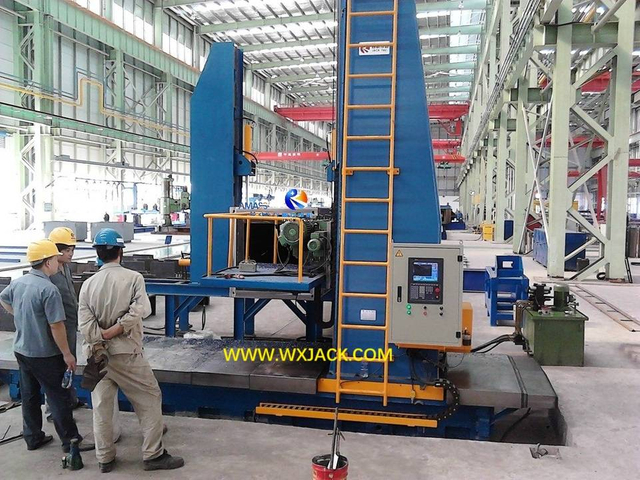

14. Фрезерование торца балки BOX：Фрезерный станок по торцу балки
Линия по производству балок BOX

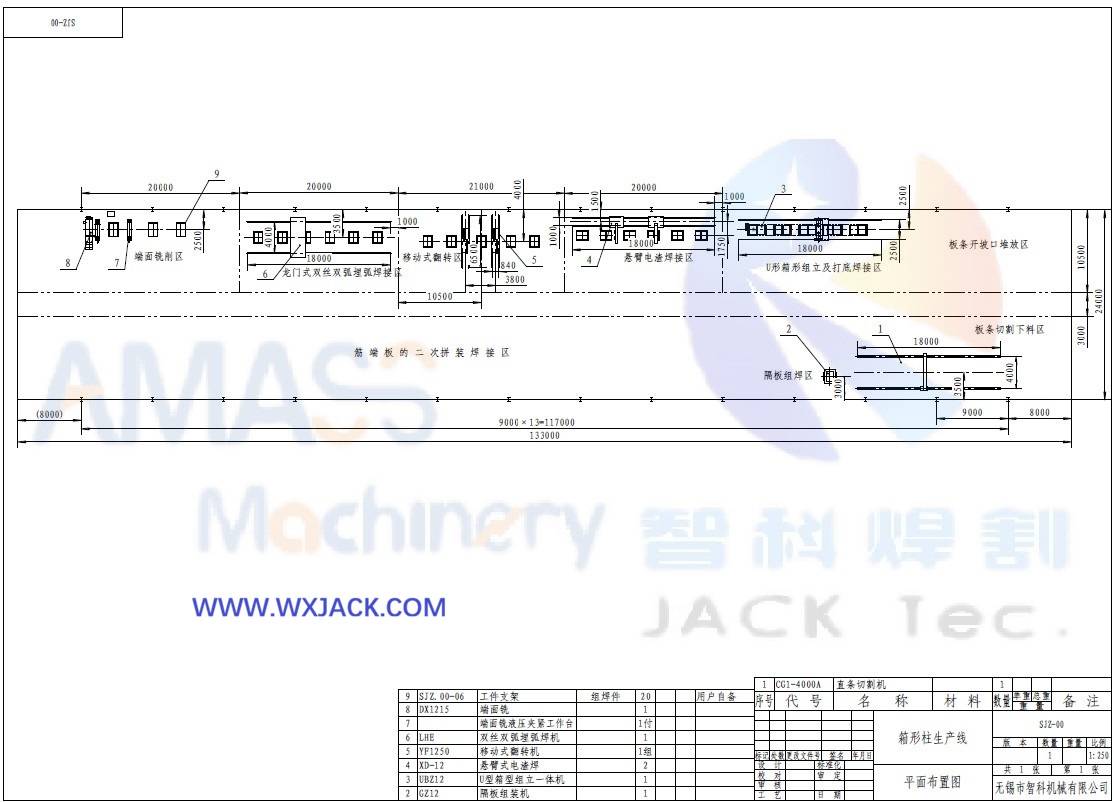

Схема линии по производству балок BOX

Соответственно, ниже приведена схема типового комплекса линии по производству коробчатой ​​балки:

Линия по производству балок BOX

Основное оборудование линии по производству балок BOX

Панель навигации на "Основное оборудование линии по производству коробчатых балок"

5.1 Устройство для сборки и сварки внутренней перегородки GZ12/GZ15:

5.1 Устройство для сборки и сварки внутренней перегородки GZ12/GZ15: | 5.2 Станок для сборки коробчатой ​​балки UBZ12: | 5.3 YF1220 Гидравлическая поворотная стойка на 180°: | 5.4 Машина для сварки задней балки коробчатого сечения: | 5.5 Машина для электрошлаковой сварки коробчатой ​​балки: | 5.6 Сварочный аппарат с коробчатой ​​балкой:

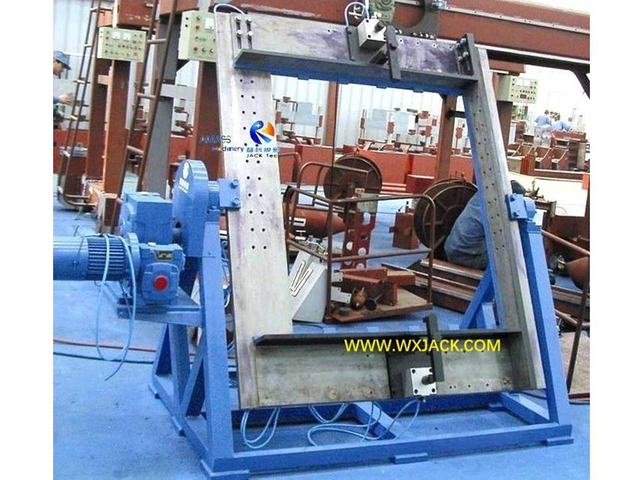

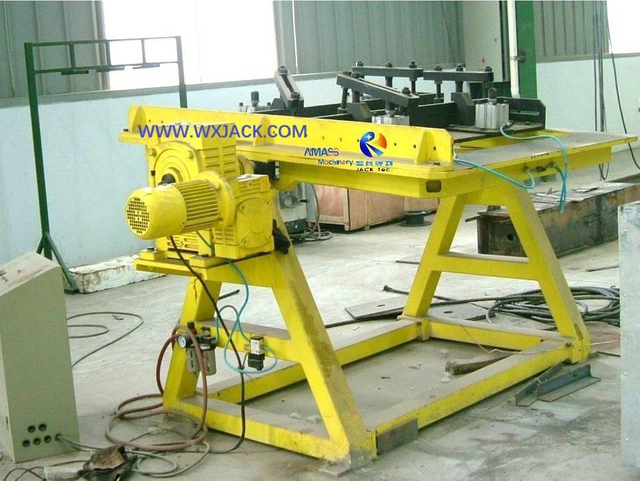

1. Машина для сборки и сварки внутренних перегородок GZ12/GZ15 линии по производству коробчатых балок:

1. Использование, модели и принцип работы устройства для сборки и сварки внутренних перегородок:


1) Использование : Эта машина предназначена для сборки и сварки цельной внутренней перегородки, которая будет собрана и сварена внутри балки BOX на последующих станциях производственной линии BOX Beam;

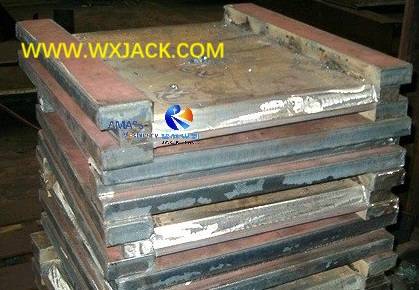

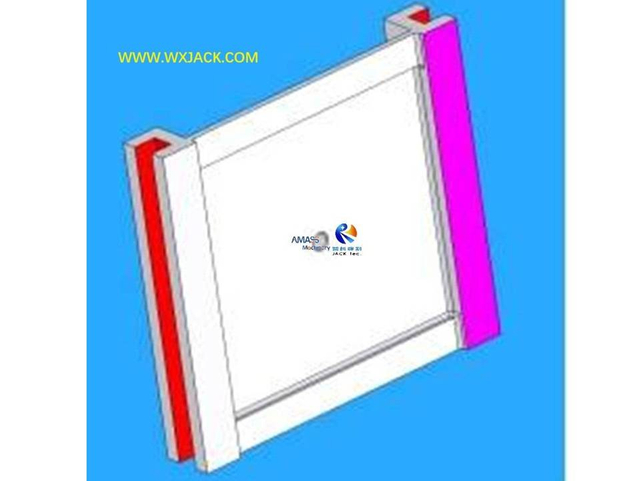

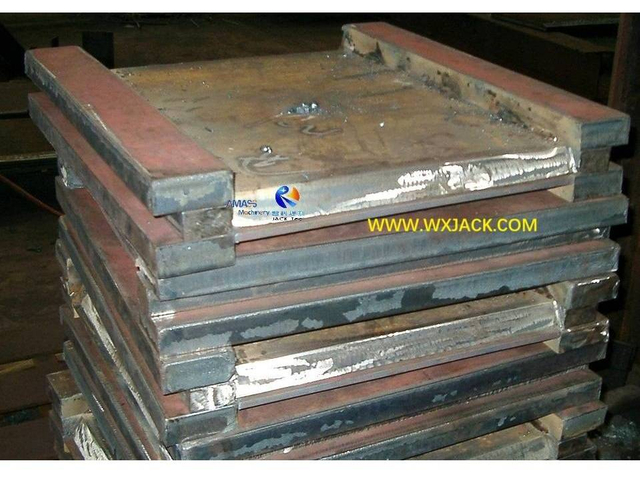

2) Внешний вид : Эскиз конструкции и фото готовых внутренних перегородок, изготовленных на машине, см . 3- ю и 4 -ю фотографии . ;
3) Модели : На линии производства коробчатых балок используются две модели машины для сборки и сварки внутренних перегородок: GZ12 и GZ15 ;
4) Количество : 1 комплект станков развернут на производственной линии BOX Beam;
5) Принцип работы : Машина имеет диапазон вращения ±180°, который приводится в движение двигателем переменного тока тормозного типа.По достижении заданного углового положения заготовка прочно фиксируется с помощью пневмоцилиндров.Сварка перегородки осуществляется в ручном режиме.


2. Технические параметры машины для сборки и сварки внутренней перегородки GZ12/GZ15:

Модель сборки внутренней перегородки и сварочного аппарата ГЗ12/ГЗ15
КОРОБКА Поперечное сечение балки В×Ш 300×300∽1200×1200 мм / 300×300∽1500×1500 мм
КОРОБКА Длина луча 3000∽12000 мм
Максимум.Вес заготовки 20 тонн.
Толщина перегородки ≤80 мм
Мощность мотора переворота 2 кВт
Скорость переворота 1,8 об/мин
Грузоподъемность рабочего стола 1200 кг
Высота центра флипа 1200 мм
Переверните диапазон рабочего стола ±180°

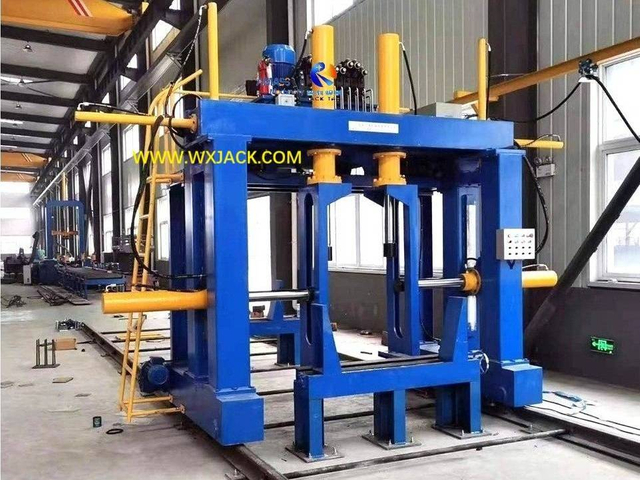

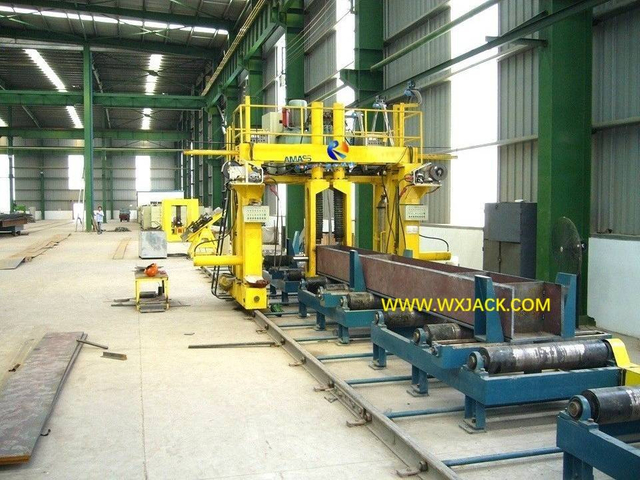

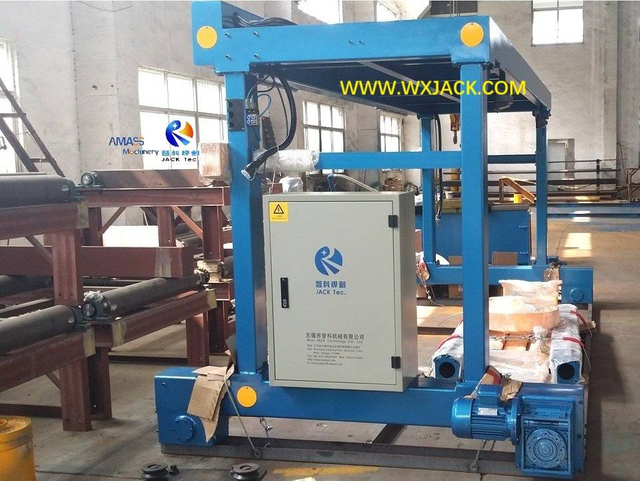

2. Станок для сборки коробчатой ​​балки UBZ12:

1. Использование машины для сборки балок BOX:

Станок для сборки коробчатой ​​балки UBZ12 собирает 4 части балочной доски (сетки) и 4 части внутренних перегородок в собранную и сваренную прихватками коробчатую балку.


2. Технологический процесс станка для сборки коробчатой ​​балки:

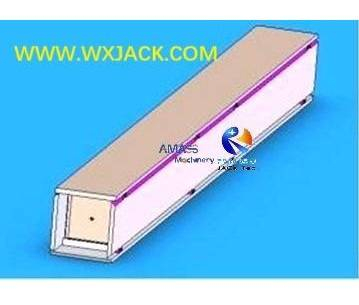

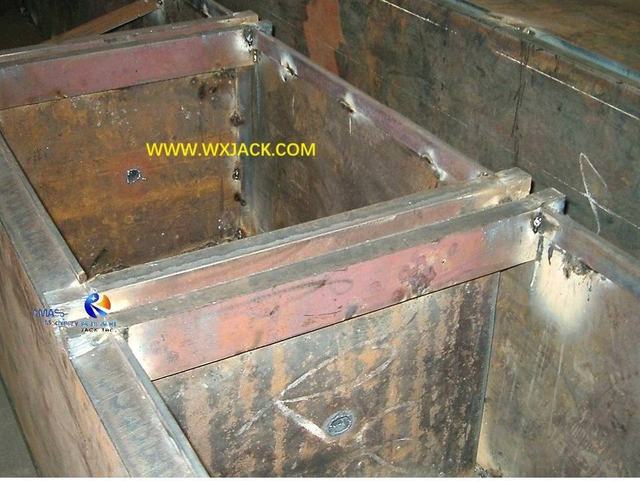

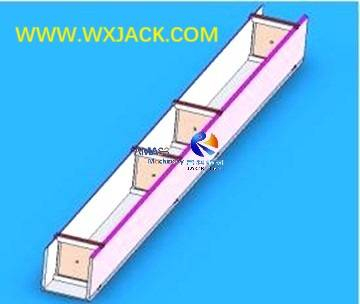

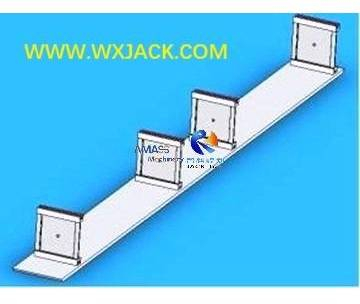

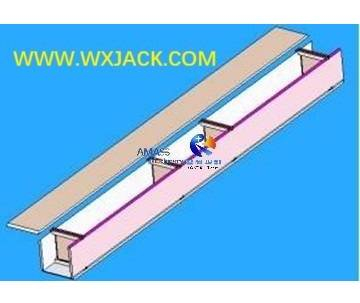

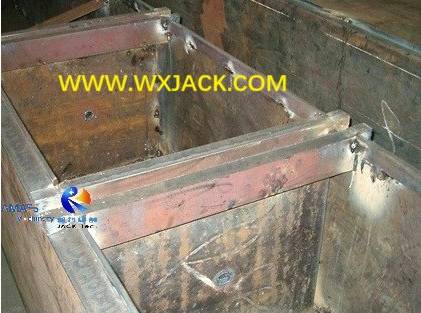

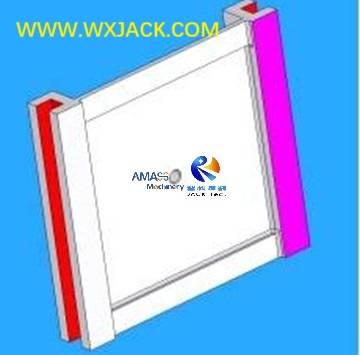

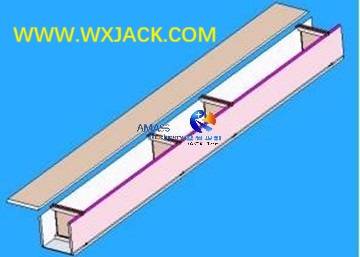

Ниже на 4 эскизах показано, как стенки и внутренние перегородки сначала собираются и привариваются к U-образной балке, а затем к BOX-балке:

3. Технические характеристики станка для сборки коробчатых балок:

1) Заготовки (U-образная балка/коробчатая балка) собираются и прихватываются прихватками во время прохождения через машину для сборки коробчатой ​​балки.Крепится в 2-х точках верхнего вниз и бокового прессования, приводимого в действие гидроцилиндрами;
2) Подвижные рельсы рассчитаны на нагрузку 38 кг/м;
3) Машина для сборки балок BOX оснащена высокопрочной системой тяг, гарантирующей точную сборку U-образной балки и балки BOX;
4) На производственной линии BOX Beam развернут 1 комплект станков для сборки BOX Beam.


4. Технические параметры станка для сборки коробчатой ​​балки UBZ12:

Модель станка для сборки коробчатой ​​балки УБЗ12
Размер поперечного сечения заготовки 300ｘ300～1200ｘ1200 мм
Максимум.Грузоподъемность 20 тонн
Портальная скорость перемещения 4000 мм/мин.
Гидравлическое давление 14 МПа
Максимум.Давление цилиндров бокового хода 15 тонн
Максимум.Давление в цилиндре хода вниз 30 тонн
Максимум.Ход боковых цилиндров 800 мм
Максимум.Ход направленных вниз цилиндров 900 мм
Мотор масляного насоса 11 кВт

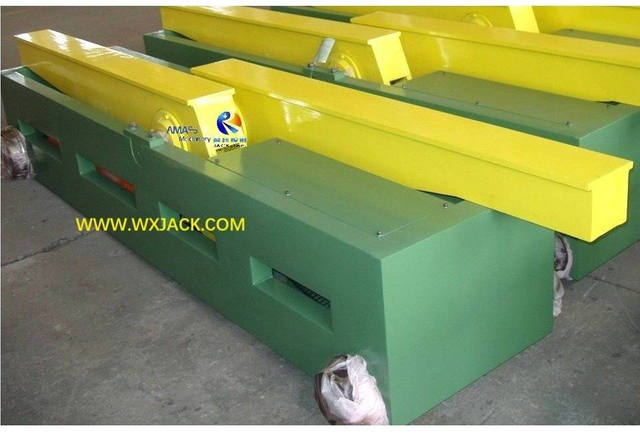

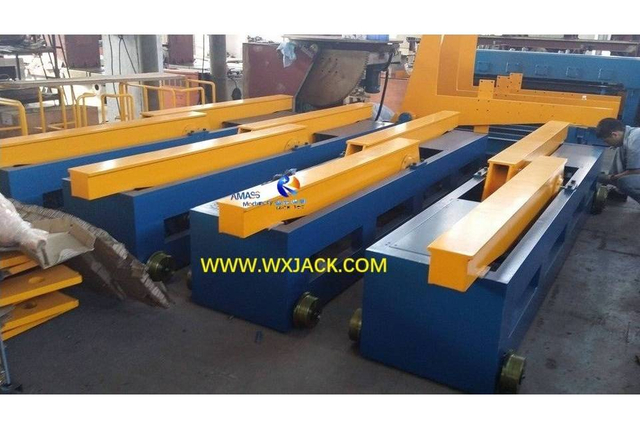

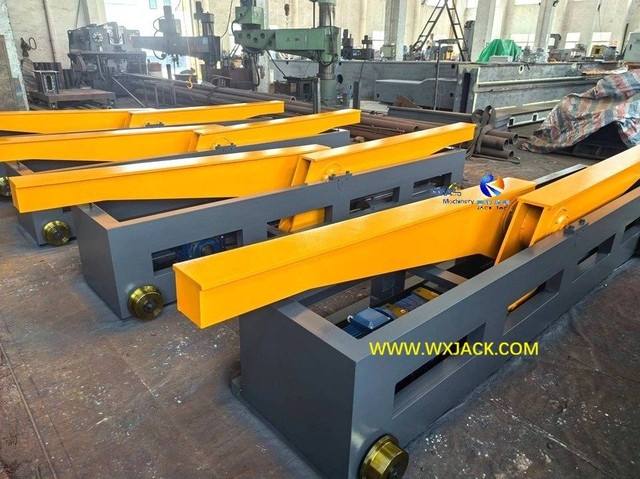

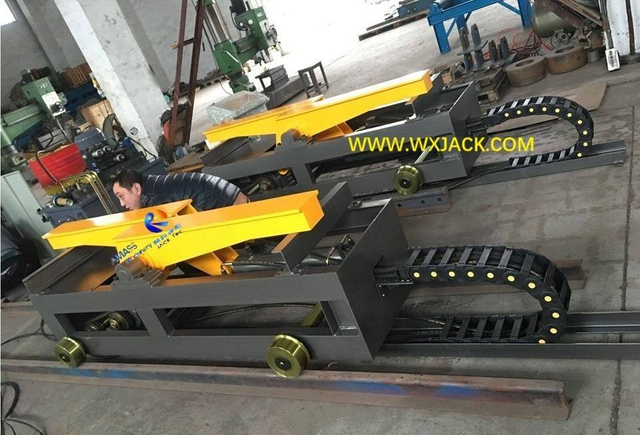

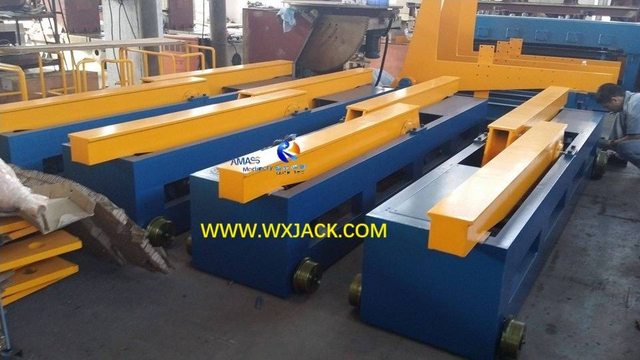

3. YF1220 180° Гидравлический поворотный стеллаж линии по производству балок BOX:

1. Роль гидравлической поворотной стойки на 180° в линии по производству коробчатых балок и способ ее работы:

1) YF1220 180° Гидравлический поворотный стеллаж является логистическим оборудованием в производственной линии BOX Beam.Предназначен для поворота BOX Beam на 90°/180°, а также для перемещения между рабочими местами в линии;
2) Способ работы: гидравлическая переворачивающая стойка на 180° работает в виде 2 комплектов на группу, переворачивая и поддерживая балку BOX по всей длине;
3) Переворачивание балки BOX осуществляется с помощью гидравлического масляного цилиндра;Перемещение балки BOX осуществляется с помощью мотор-редуктора переменного тока;
4) Количество: 4 комплекта (или 2 группы) гидравлических переворачивающих стоек на 180° развернуты на производственной линии BOX Beam.



2. Технические параметры гидравлической поворотной стойки YF1220 на 180°:

Модель гидравлического поворотного стеллажа на 180° YF1220
Грузоподъемность 20 тонн
Мотор-редуктор Power of Travel 1,5 кВт
Скорость путешествия 5000 мм/мин.
Диаметр поворотного приводного цилиндра φ150мм
Максимум.Гидравлическое давление 16 МПа
Расстояние до центра рельса 700 мм
Диапазон опрокидывания ±180°

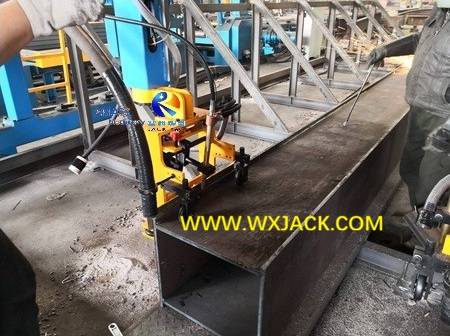

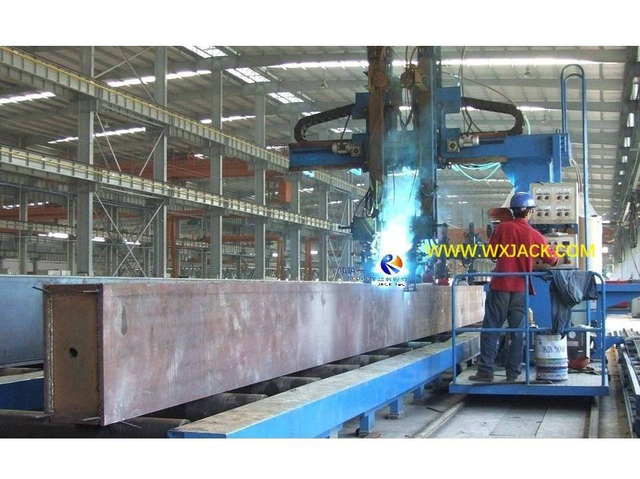

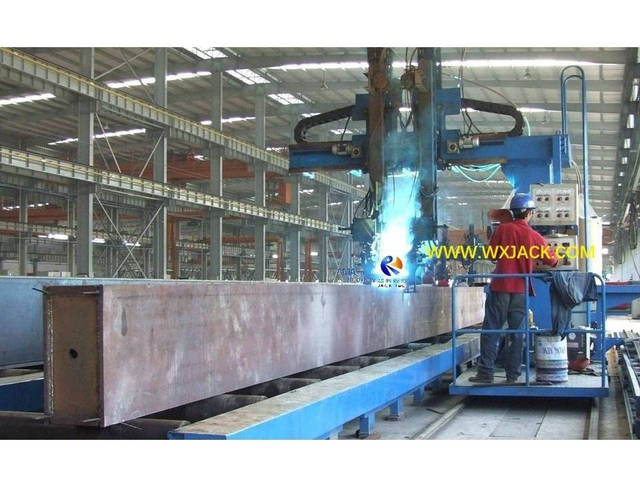

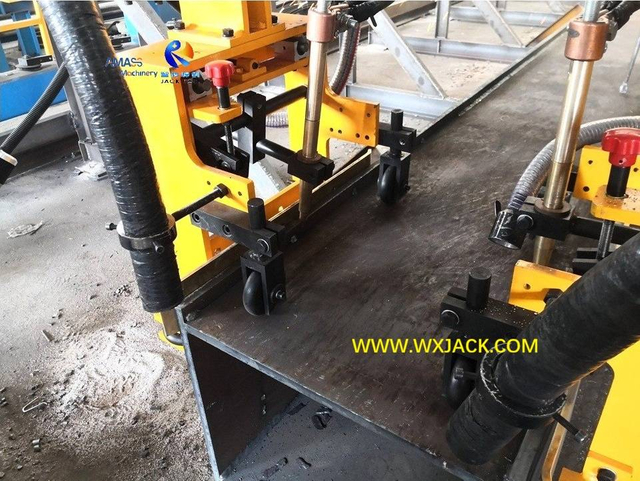

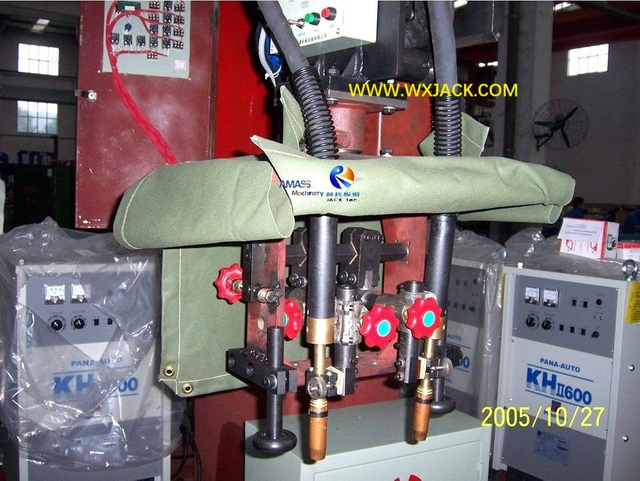

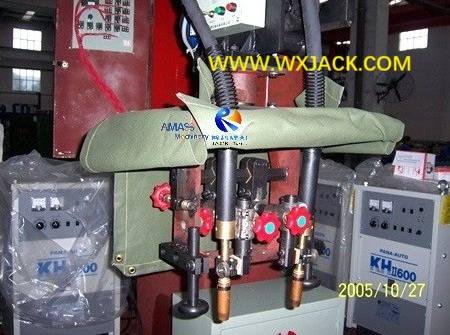

4. Машина для сварки задней балки коробки:

1. Использование и принцип работы машины для сварки задней балки коробчатого сечения:


1) Использование : XQ12 BOX Beam Back Welding Machine выполняет 2 обратную сварку двойной дугой CO на собранной BOX Beam;

2) Принцип работы машины для сварки задней балки коробчатой ​​балки:

а) Во время работы балка BOX неподвижно укладывается на конвейер, а движущаяся тележка машины для обратной сварки балки BOX движется со скоростью сварки, которая контролируется инвертором переменного тока, 2 одновременно реализуя обратную сварку двойной дугой CO;
b) Каретку сварочной горелки можно отрегулировать по ее положению вдоль вертикального, поперечного направления на стреле передвижной тележки в зависимости от размера балки BOX, изготовленной на линии производства балок BOX;
в) Во время работы машины обратной сварки балок BOX положение сварочной горелки отслеживается и регулируется с помощью устройства отслеживания шва механического типа;
3) Количество : один комплект сварочного аппарата для задней балки BOX оснащен двумя 2 источниками питания для двухдуговой сварки CO;В производственной линии BOX Beam есть 2 комплекта машины для сварки задней балки BOX.


2. Технические параметры машины для сварки задней балки XQ12 BOX:

Модель машины для сварки задней балки BOX XQ12
КОРОБКА Размер поперечного сечения балки 300ｘ300～1200ｘ1200 мм
КОРОБКА Длина луча 4000～15000мм
CO2 Скорость сварки на подложке 240 ~ 2400 мм/мин.
Скорость холостого хода 3000 мм/мин.

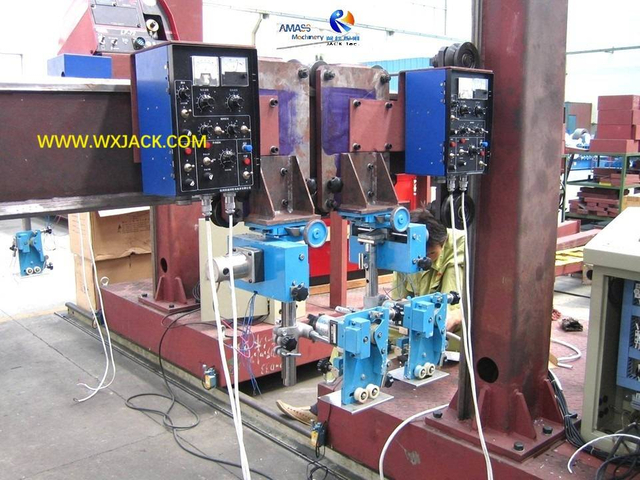

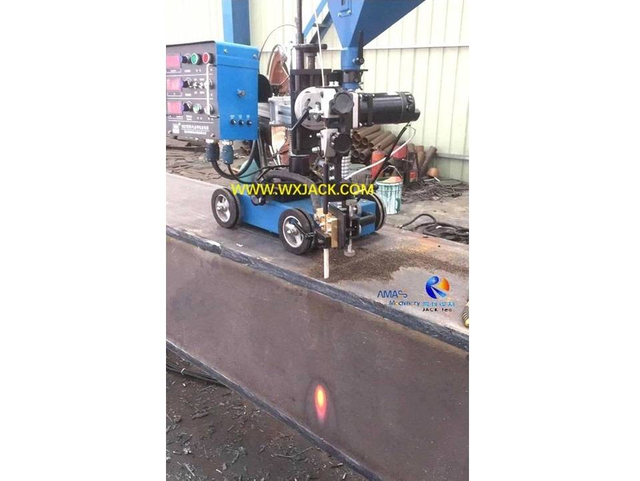

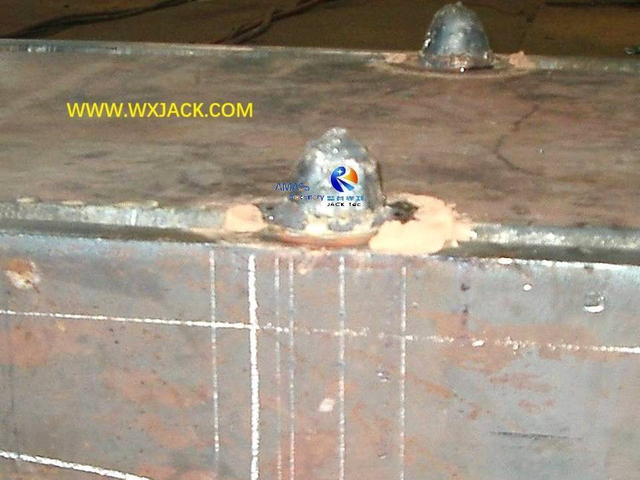

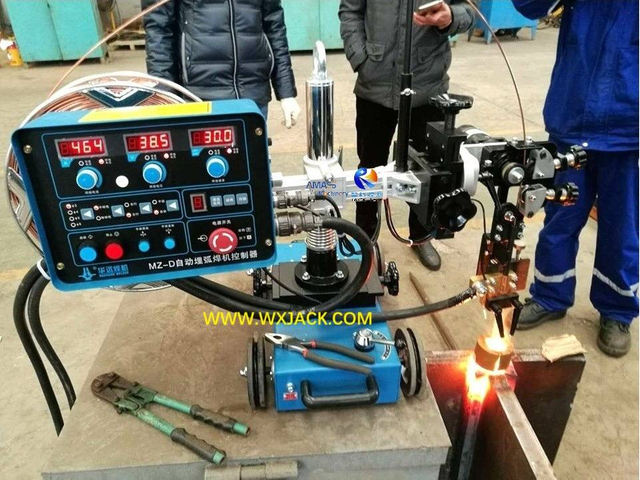

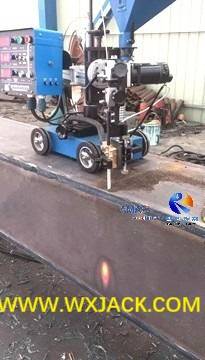

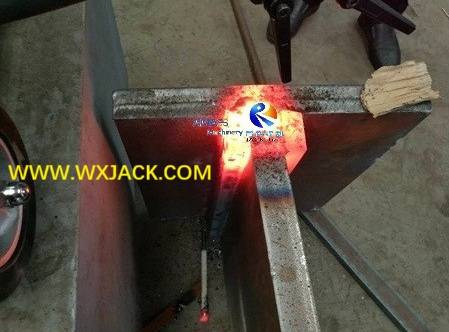

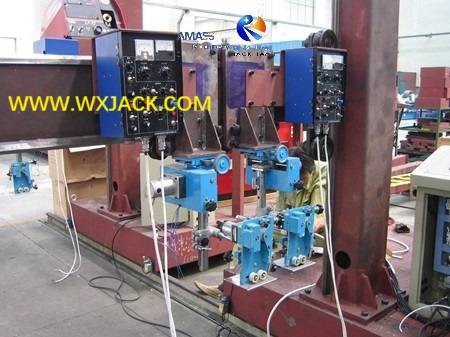

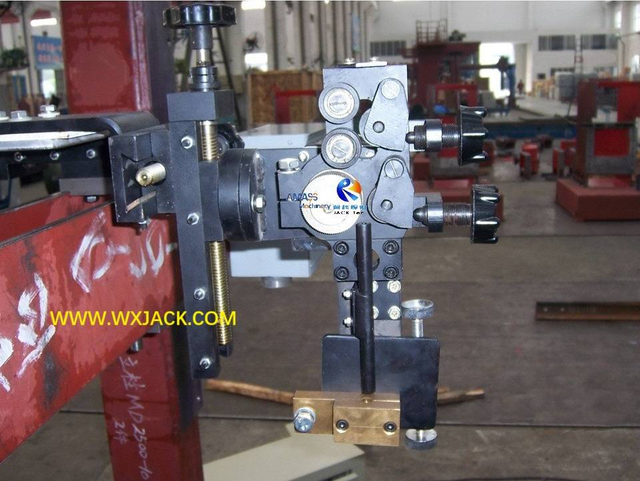

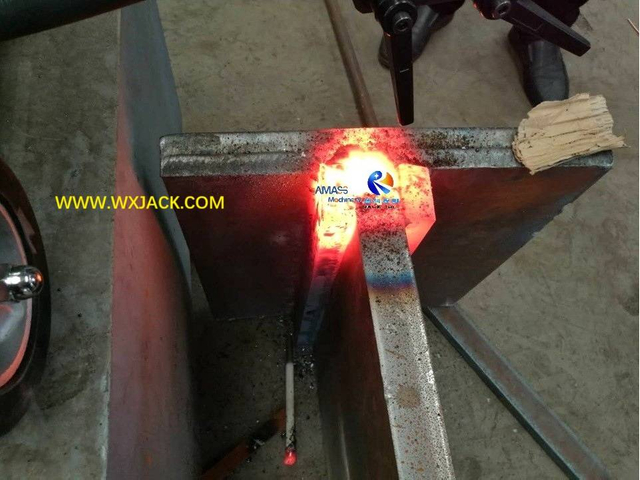

5. Машина для электрошлаковой сварки коробчатых балок линии по производству коробчатых балок:

1. Использование, классификация и особенности машины для электрошлаковой сварки коробчатой ​​балки:

1) Применение: В линии по производству балок BOX машина для электрошлаковой сварки балок BOX предназначена для окончательной сварки внутренних перегородок в балку BOX после ее прихватки, выполненной на предыдущей станции машины для сборки балок BOX;
2) Классификация: Существует два типа аппаратов для электрошлаковой сварки BOX Beam: тип с плавящимся соплом и тип с неплавящимся проволочным электродом:

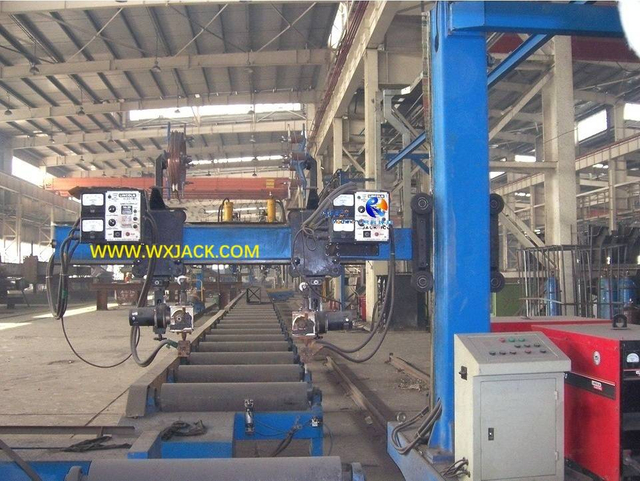

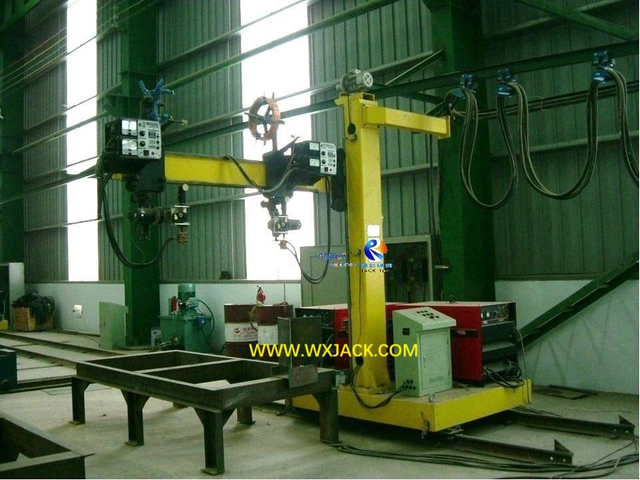

Расходуемый тип сопла для электрошлаковой сварки BOX Beam:



Аппарат для электрошлаковой сварки с неплавящимся проволочным электродом типа BOX Beam:


3) Специальности : Сварочный аппарат для электрошлаковой сварки с расходным соплом типа BOX Beam работает по типу расходующего сопла. Он имеет более низкую цену машины и относительно более высокие эксплуатационные расходы ;Сравнительно, машина для электрошлаковой сварки с нерасходуемым электродом типа BOX Beam высокую цену машины и более низкие эксплуатационные расходы . ;
относительно имеет более на предыдущих станциях.Таким образом, можно устранить проблему качества смазочно-охлаждающей жидкости, остающейся в скважине, которая приводит к негативным последствиям;
5) Модель : Машина для электрошлаковой сварки коробчатой ​​балки с расходным соплом имеет 2 модели XD12 и XD15 ;нерасходуемый тип проволочного электрода Машина для электрошлаковой сварки BOX Beam имеет одну широко используемую модель XSD12 ;
6) Количество : В производственной линии BOX Beam есть 2 комплекта машины для электрошлаковой сварки BOX Beam.


2. Технические параметры машины электрошлаковой сварки коробчатой ​​балки:

Модель машины для электрошлаковой сварки BOX Beam XD12 / XD15 / XSD12
Поперечный размер Размер BOX Beam 300ｘ300～(1200ｘ1200мм/ 1500ｘ1500мм/ 1200ｘ1200мм)
КОРОБКА Длина луча 4000 ~ 15000 мм
Пролет тележки 1000 мм
Скорость движения тележки 6000 мм/мин.
Мощность двигателя тележки 0,55/0,75/0,55 кВт

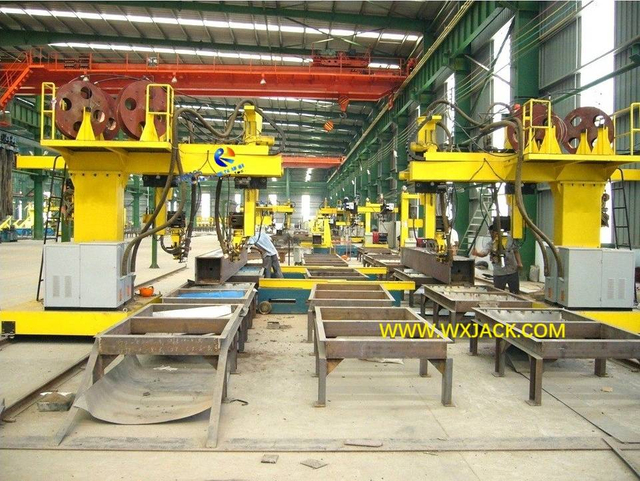

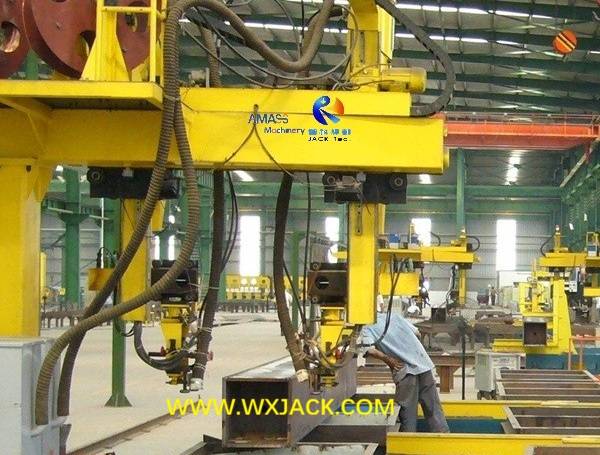

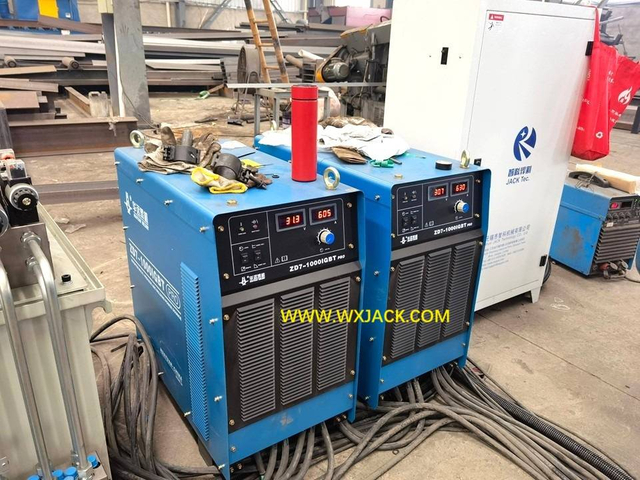

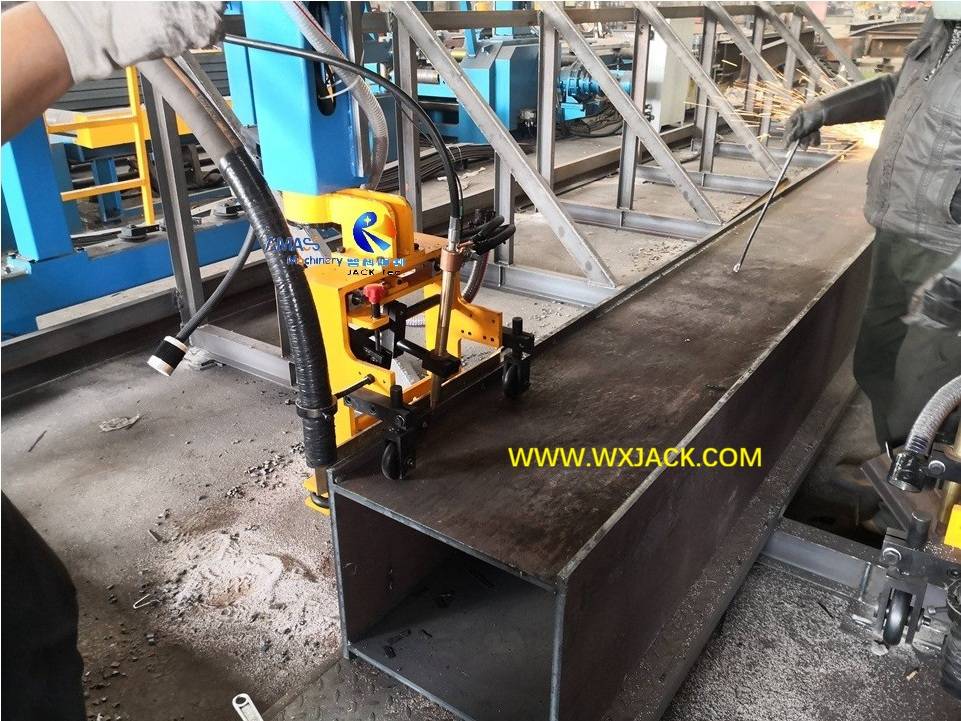

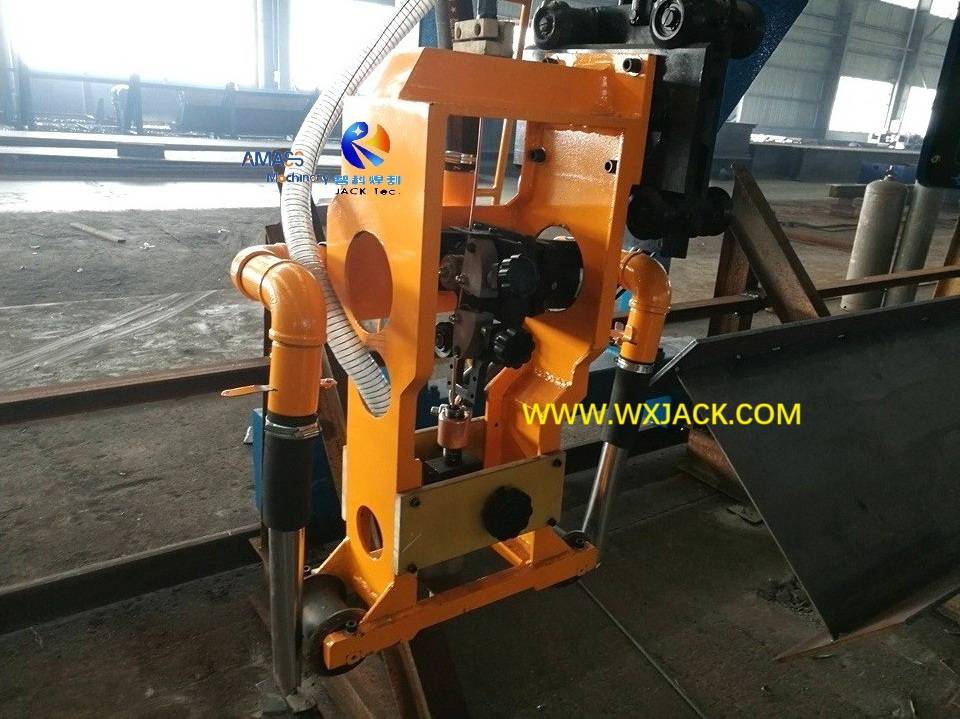

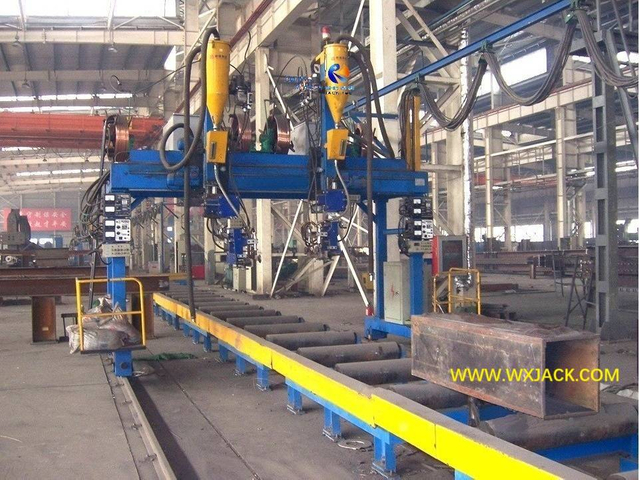

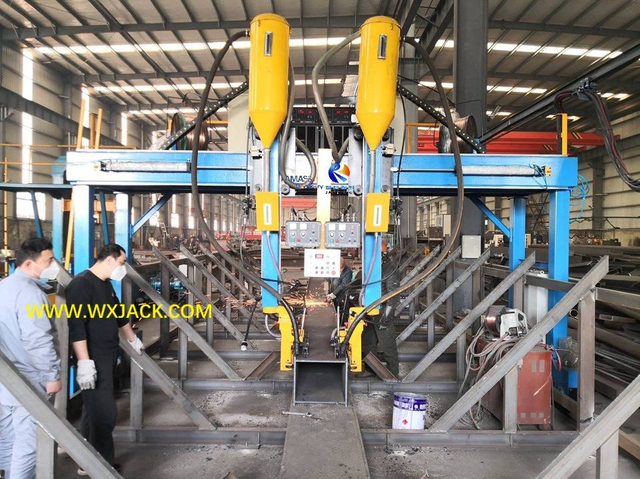

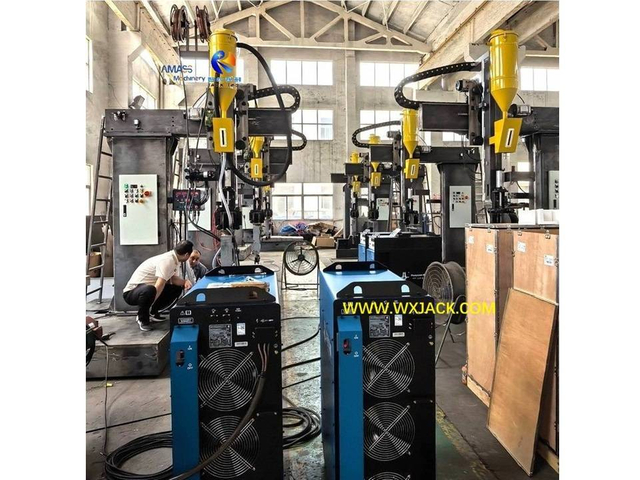

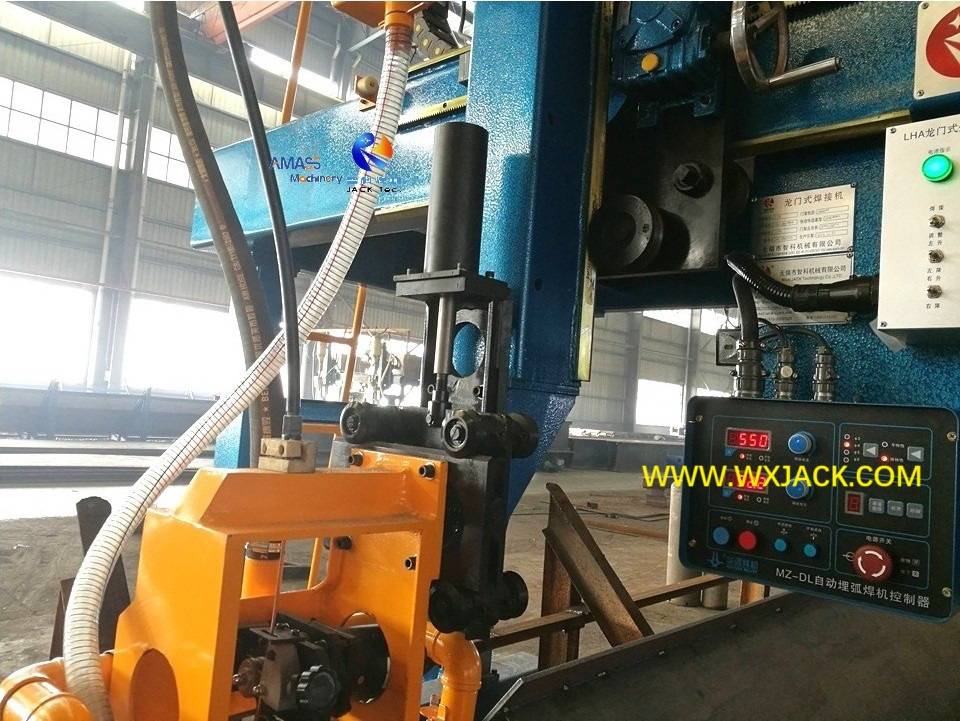

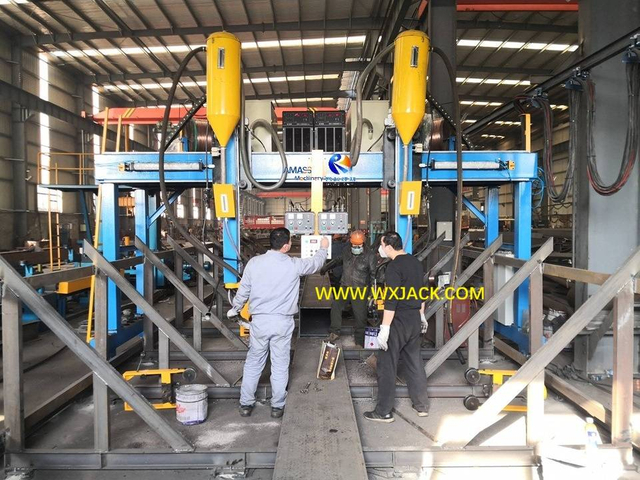

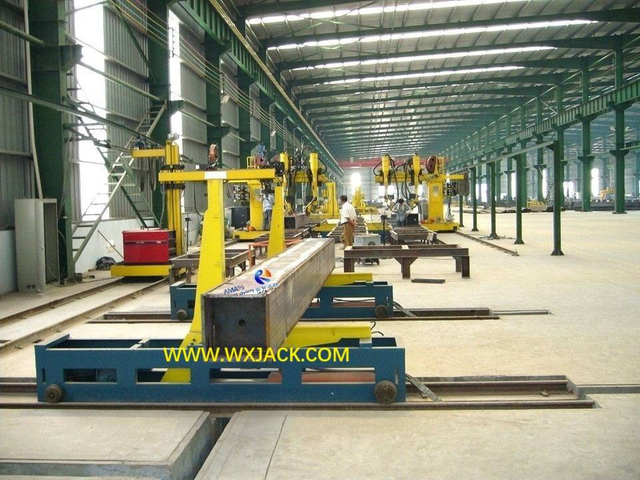

6. Сварочный аппарат для коробчатых балок линии по производству коробчатых балок:

1. Функция и классификация сварочного аппарата для балок с коробчатой ​​​​пилой:

1) Функция: Сварочный аппарат BOX Beam SAW выполняет двухдуговую или даже тройную дуговую сварку под флюсом на собранной, прихваточной, обратной сварке и электрошлаковой сварке BOX Beam, протекающей по производственной линии BOX Beam;
2) Классификация: В зависимости от конструкции механической основной рамы существует 2 типа сварочных аппаратов с коробчатой ​​балкой: LHE12 Портального типа а также LHC12 консольного типа;
3) Оба типа работают в одном рабочем режиме: BOX Beam неподвижно помещается на конвейер сварочного аппарата BOX Beam SAW, а портальная рама или консольная тележка перемещаются с регулируемой скоростью сварки, одновременно выполняя двухдуговую или тройную дуговую сварку под флюсом;
4) Контроль качества: Во время работы сварочного аппарата BOX Beam SAW сварочная горелка управляется с помощью блока отслеживания сварочного шва с механическим приводом от пневматического цилиндра, что гарантирует качество сварки и производительность производственной линии BOX Beam;
5) Рабочий характер: Мы видим, что портальный сварочный аппарат BOX Beam SAW имеет очень похожую структуру машины и принцип работы, что и Портальный сварочный аппарат с двутавровой балкой;И сварочный аппарат BOX Beam SAW консольного типа можно заменить как Сварочный аппарат для двутавровой балки которые развертываются по 4 комплекта в группе на автоматической линии по производству двутавровых балок;
6) Количество: В линии по производству балок BOX есть 2 комплекта сварочных аппаратов BOX Beam SAW с портальной конструкцией LHE или консольной конструкцией LHC.


2. Технические параметры сварочного аппарата с коробчатой ​​балкой на пиле:

Модель сварочного аппарата BOX Beam SAW LHE12/ LHC12
Механическая конструкция основной рамы Передвижной портал/ передвижная тележка и стрела
КОРОБКА Размер поперечного сечения балки 300ｘ300～1200ｘ1200 мм
КОРОБКА Длина луча 4000～15000 мм
Длина козлового рельса 18 000 мм
Портальный рельсовый пролет 1400 мм
Ход гентри 15 500 мм
Скорость сварки под флюсом 150 ~ 1500 мм/мин.
Скорость холостого хода 2400 мм/мин.
Давление газа 0,4 ~ 0,8 МПа
Мощность блока рекуперации флюса 2 х 3 кВт
Мощность сварочного аппарата BOX Beam SAW 3 кВт

Область применения и сопутствующее оборудование линии по производству коробчатых балок

1. Линия по производству балок BOX применяется в производстве стальных конструкций для производства сварных балок BOX для строительства высотных зданий;
2. Две другие распространенные линии в отрасли стальных конструкций: Линия по производству двутавровых балок, а также Линия по производству тавровых балок;
3. Помимо оборудования, представленного на этой странице, другое необходимое оборудование, которое должно быть установлено на линии по производству коробчатых балок, находится, как указано в начале, в последовательности технологического процесса: Станок для газовой резки с ЧПУ, и кромкофрезерный станок, и Гидравлическая переворачивающаяся стойка на 90°, а также Стальной конвейер, и фрезерный станок по торцу балки.

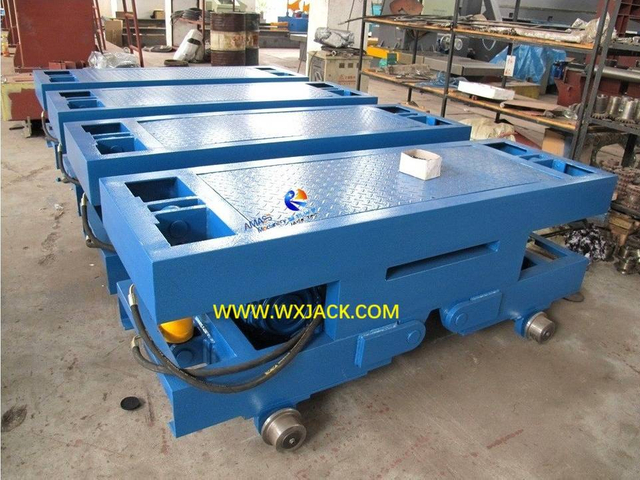

Стальной конвейер
01

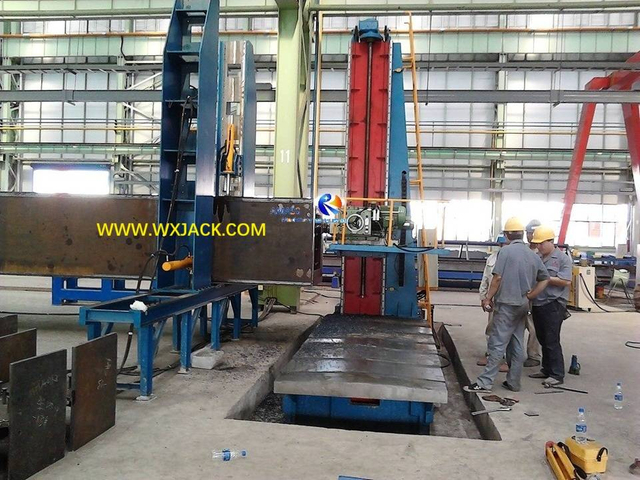

Фрезерный станок по торцу балки
02

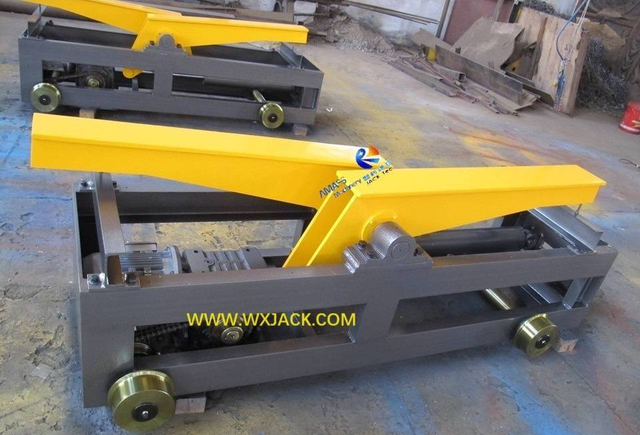

Переворачивающая стойка
03

Другие серии продуктов, которыми мы владеем, помимо линии по производству балок BOX
