1 Banner Edge Milling 18

Фрезерный станок с расширенной конфигурацией от Wuxi JACK, ищет наиболее подходящее предложение для клиента!

Панель навигации на "Фрезерный станок с расширенной конфигурацией"

Важность кромкофрезерного станка с расширенной конфигурацией





1. Почему мы говорим о фрезерном станке с расширенной конфигурацией?

1) На страницах продуктов " Фрезерный станок для кромок ", " Фрезерный станок для кромок общего назначения " и " Фрезерный станок для кромок с двумя головками" мы рассказываем об использовании и применении серии XBJ/SXBJ/FXBJ. Фрезерный станок для кромок (станок для снятия кромок с пластин) вместе с его техническими аспектами: конструкция, принцип работы, спецификация, а также сильные стороны фрезерного станка для кромок Wuxi JACK.Они могут удовлетворить основные и большинство потребностей клиентов в практическом использовании.

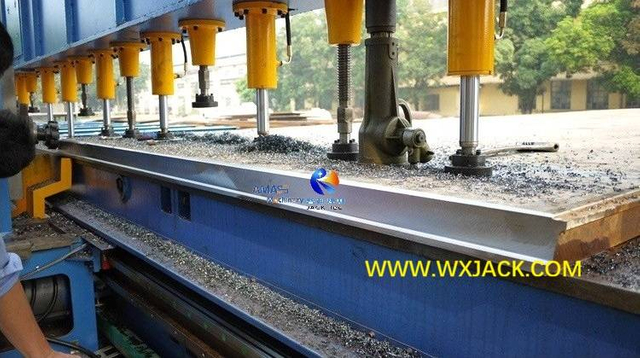

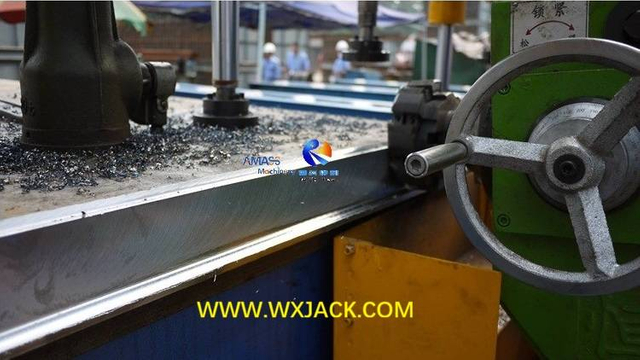

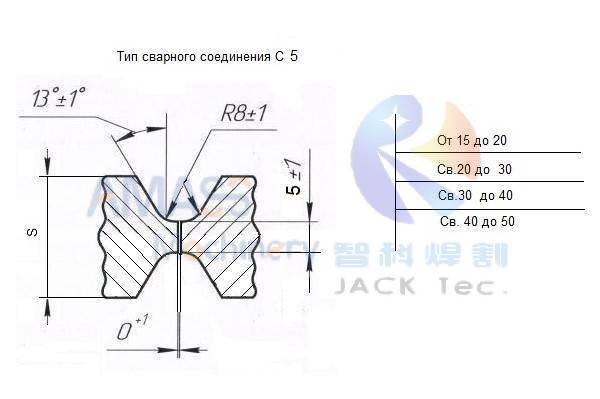

Пожалуйста, ознакомьтесь с фотографией ниже на готовой стальной пластине со скошенной кромкой, доставленной с фрезерного станка Wuxi JACK Plate Edge:

Рис. 1 Кромкофрезерный станок IMG_20220104_130026

2) Между тем, как вид обрабатывающего оборудования с широким применением в различных отраслях промышленности, наряду с высокой точностью допуском готового эффекта, который обрабатывает рабочие детали с металлическими пластинами больших размеров и большого веса, в повседневной эксплуатации станка для фрезерования кромок пластин, особенно средние и большие модели, такие как SXBJ-9/SXBJ12/SXBJ15/SXBJ18 станок для снятия кромок с пластин, чтобы обеспечить безопасную, эффективную и надежную работу оборудования, существует множество индивидуальных требований клиентов, которые варьируются от случая к случаю, что влечет за собой индивидуальный подход. сделанные решения машины для снятия фаски с плиты.Это требует ознакомления с расширенной конфигурацией фрезерного станка для кромок.


2. Основное содержание кромкофрезерного станка с расширенной конфигурацией:

В обрабатывающей промышленности четырьмя критическими контрольными точками являются P (люди), Q (качество), V (скорость) и C (стоимость).Соответственно, расширенные конфигурации кромкообрезного станка в основном охватывают эти аспекты по требованию заказчика.Например:

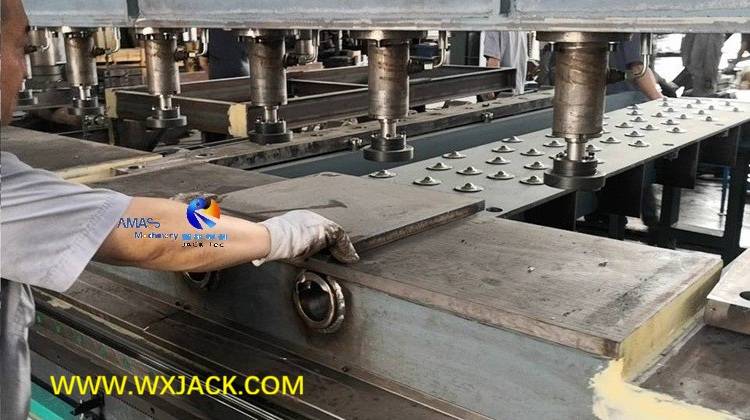

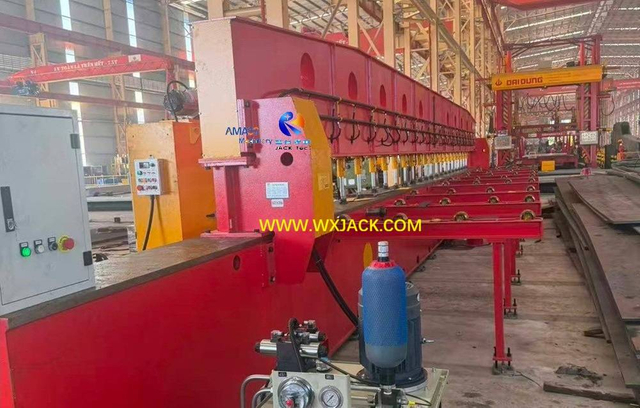

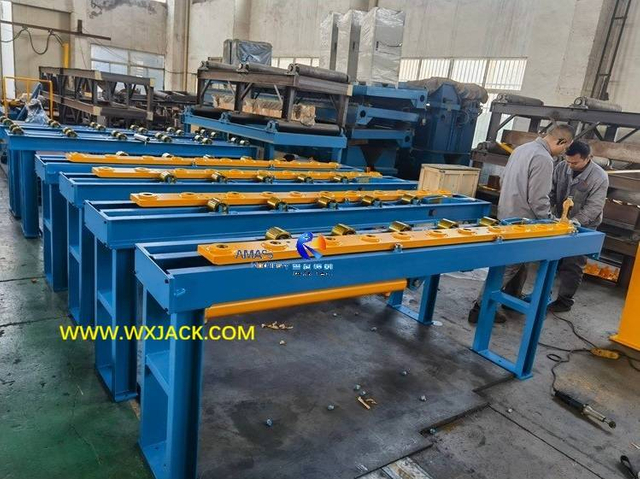

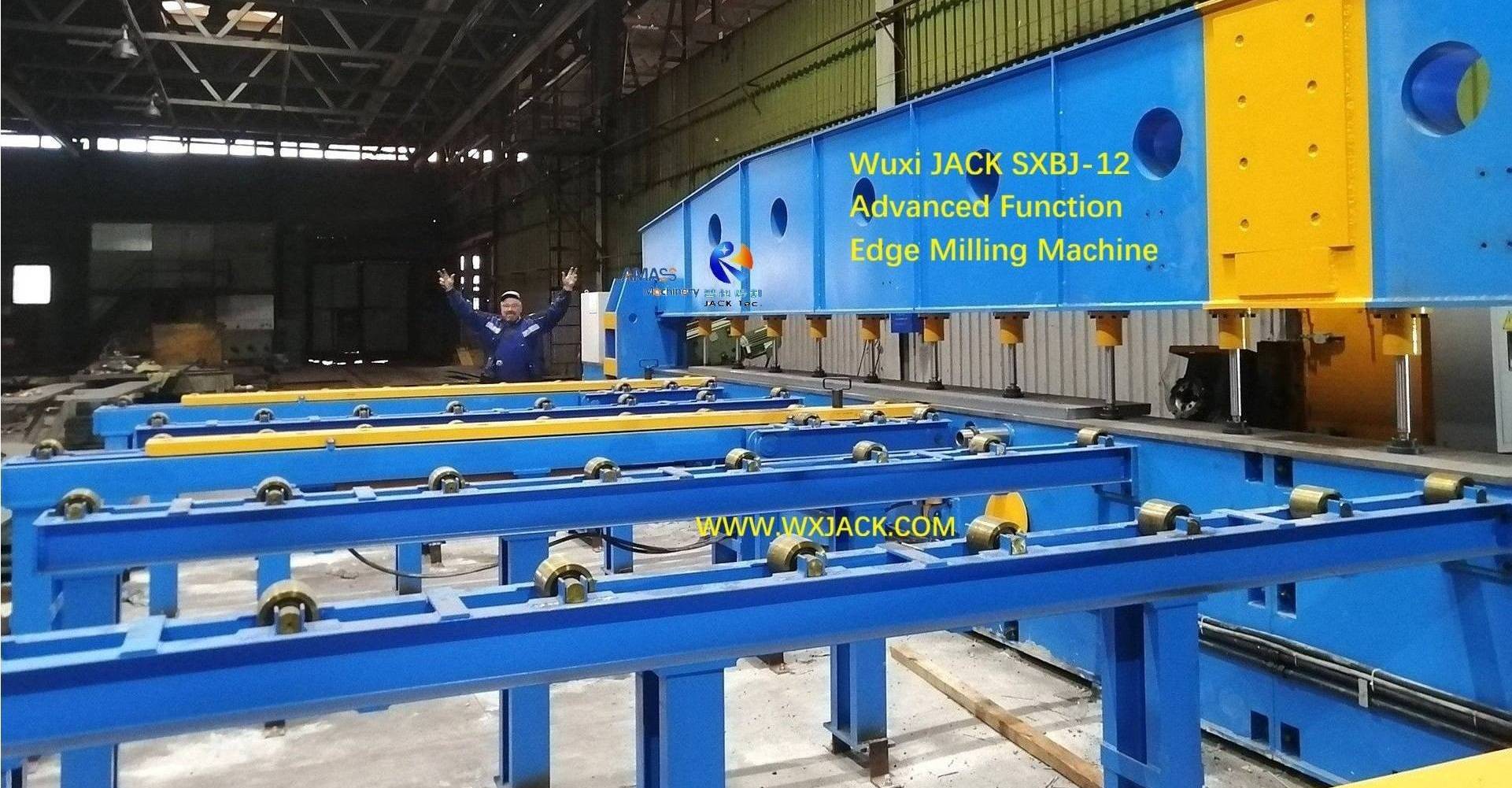

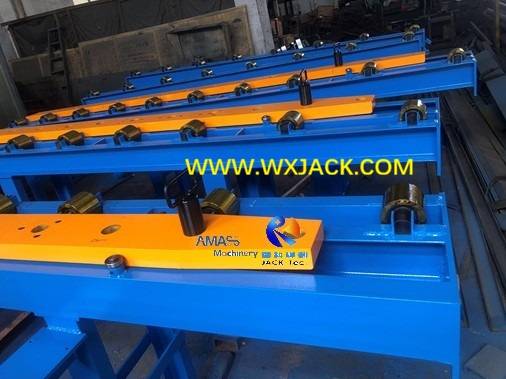

1) Безопасная и надежная загрузка и извлечение громоздких стальных листов на кромкофрезерном станке с расширенной конфигурацией:

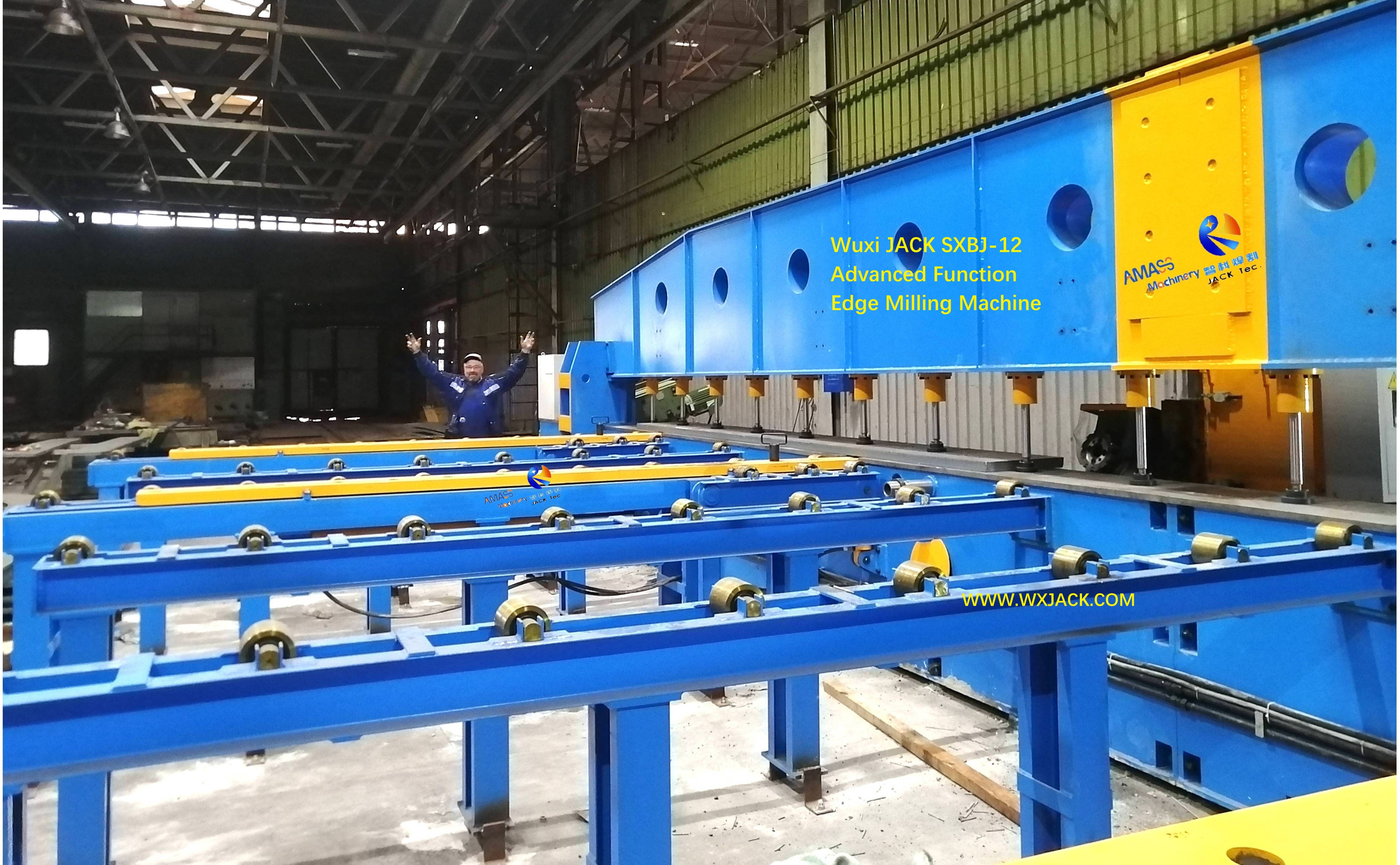

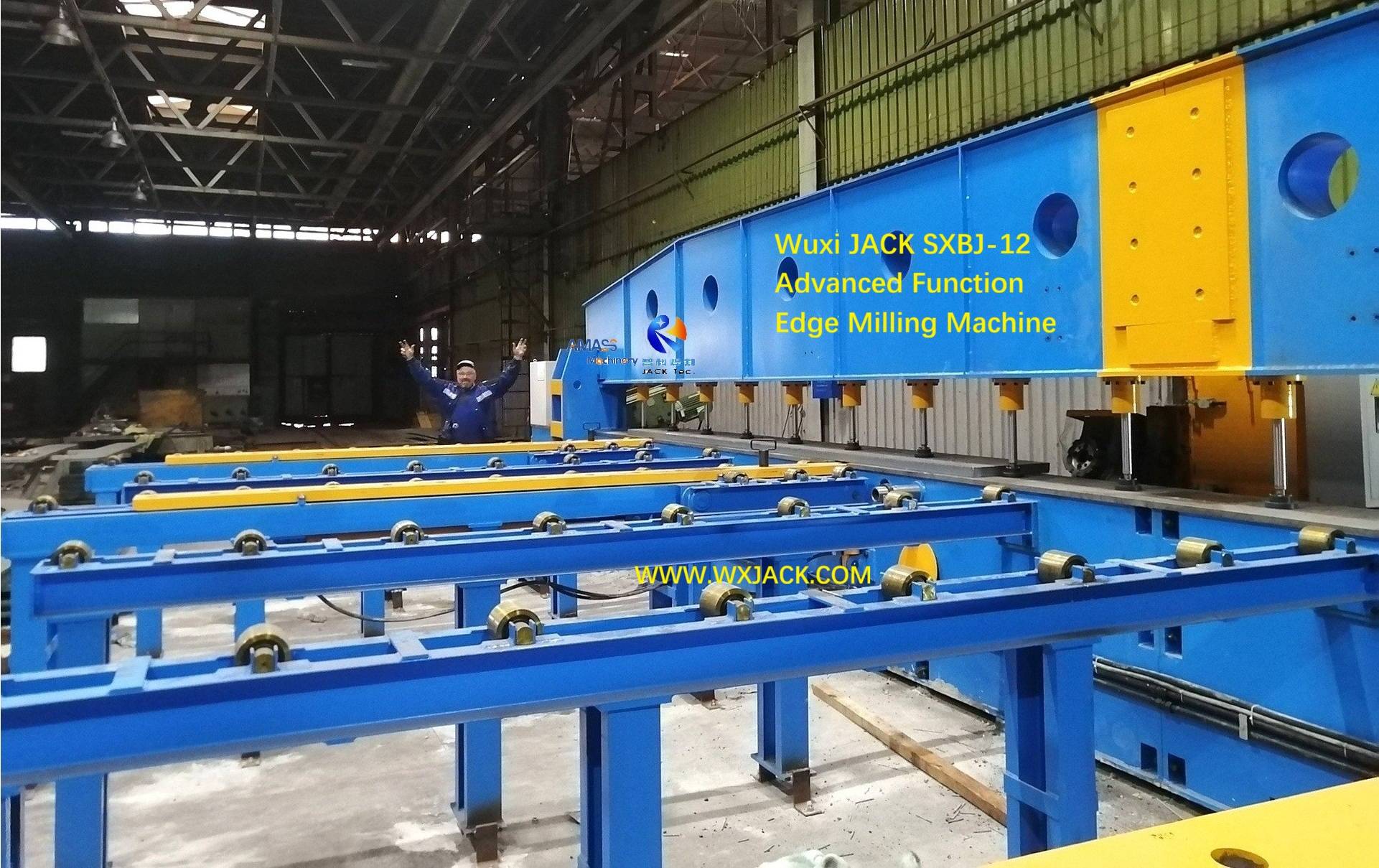

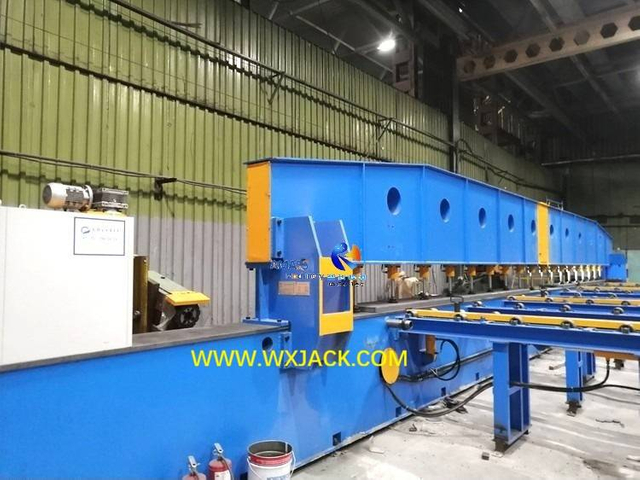

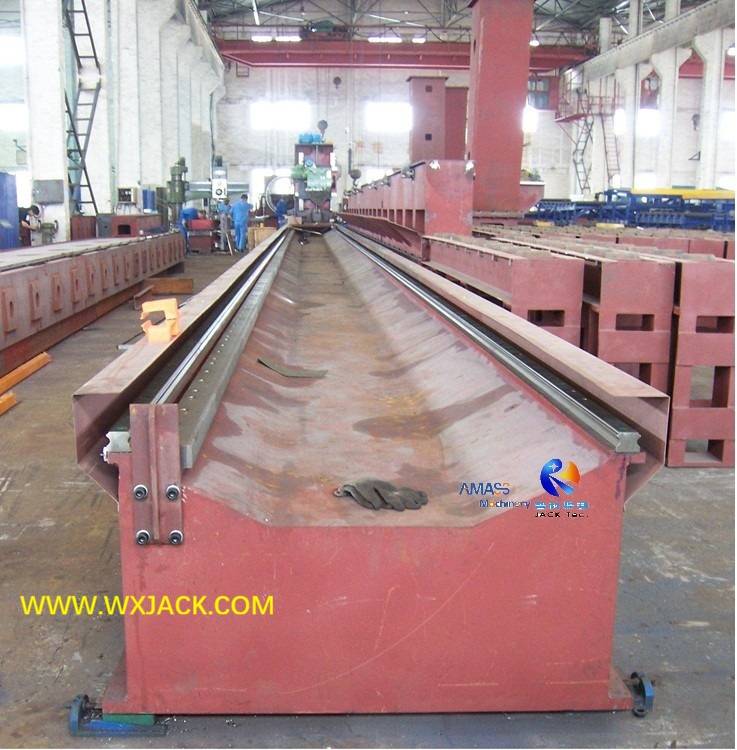

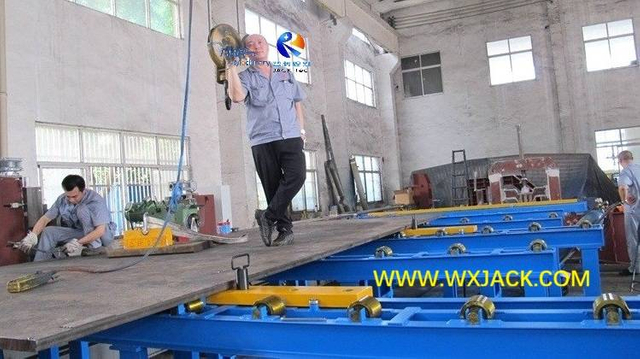

Рис. 2 Фрезерный станок для кромок IMG_0187

а) Это эксклюзивная конфигурация фрезерного станка Wuxi JACK Edge. В обычном станке для снятия фаски загрузка стальных листов в положение рабочего стола и их извлечение производится вручную: оператор толкает и вытягивает стальные листы весом в десятки тонн с острыми углами при ручной работе, что опасная и трудоемкая работа с кромкофрезерным станком;
б) Как вы можете видеть на фотографии выше, в продукте Wuxi JACK, с этой системой обработки сырья, действующей на масляном цилиндре, оператору просто нужно управлять дистанционным подвесом рабочего блока, а остальные работы по подаче и выводу стальных пластин о рабочем столе кромкофрезерного станка будет автоматически заботиться рабочая ячейка;

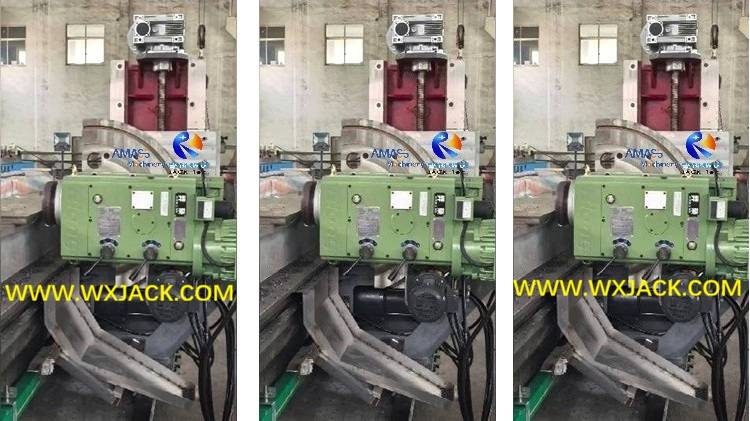

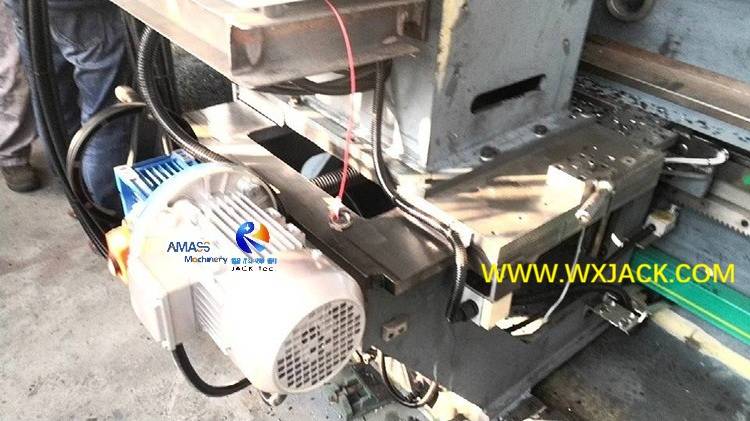

2) Мгновенное, интуитивно понятное и точное управление углом наклона торцевого лезвия на фрезерном станке с расширенной конфигурацией:

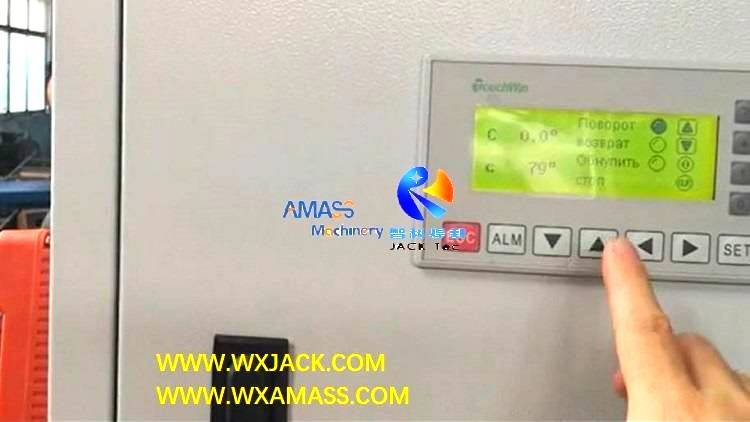

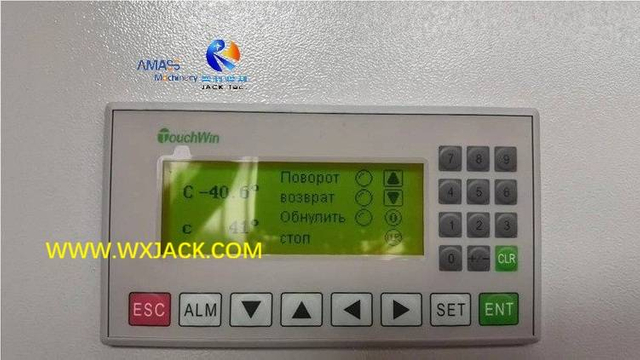

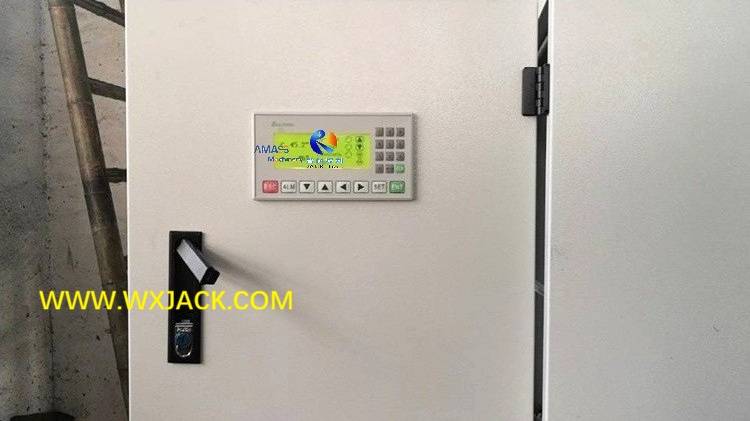

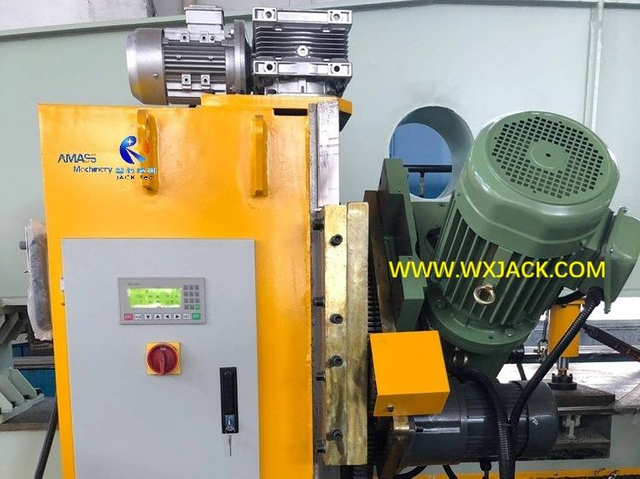

Рис. 3. Кромкофрезерный станок 89-HMI

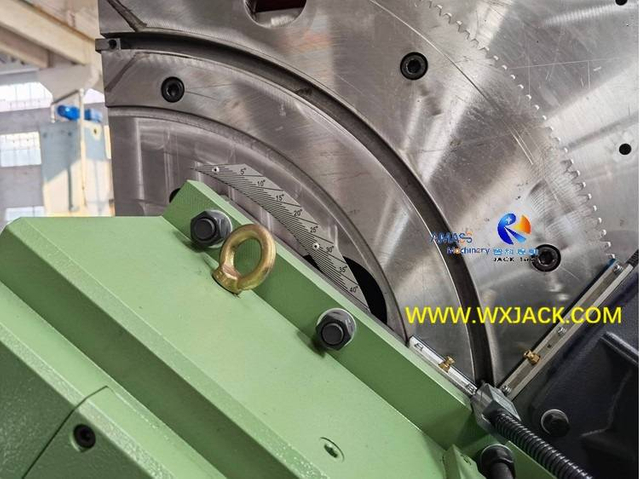

а) При работе станка для снятия фаски угол наклона фрезерной головки определяет точность готовой фаски, которая является одним из наиболее важных параметров процесса станка для снятия фаски с листа;

b) На обычном кромкофрезерном станке эта работа также выполняется вручную: оператор вручную поворачивает фрезерную головку и одновременно проверяет ее с помощью угловой линейки.Это не только требует довольно длительного времени цикла фрезерного станка для кромок, но также не может обеспечить 100% точный угол поворота фрезерной головки для скашивания кромки на фрезерном станке для кромок (станок для снятия кромок с пластин);
c) Как вы можете видеть на фотографии выше, теперь, когда HMI (человеко-машинный интерфейс), встроенный в дверцу платы управления, оператор просто набирает требуемый угол наклона, фрезерная головка кромкофрезерного станка с расширенной конфигурацией будет вращается на заданный угол автоматически под действием электродвигателя.Это обеспечивает экономию труда и высочайший уровень контроля точности при работе кромкофрезерного станка.



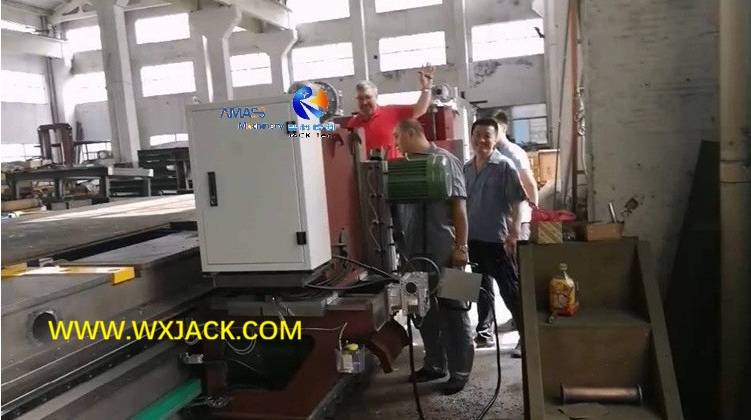

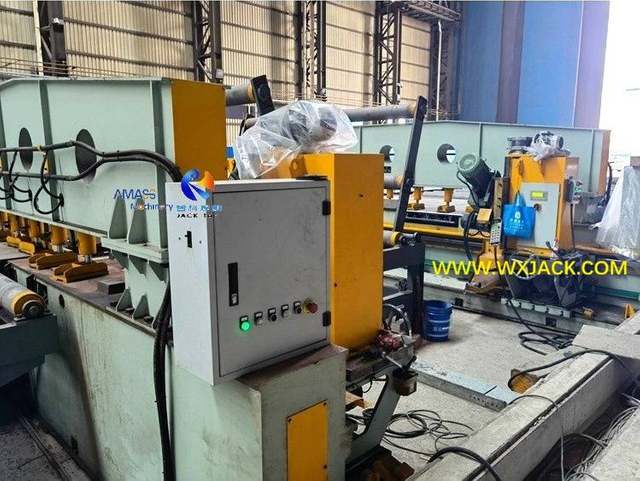

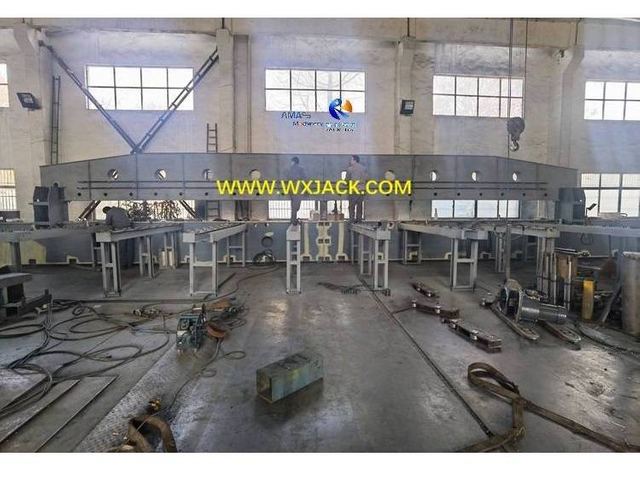

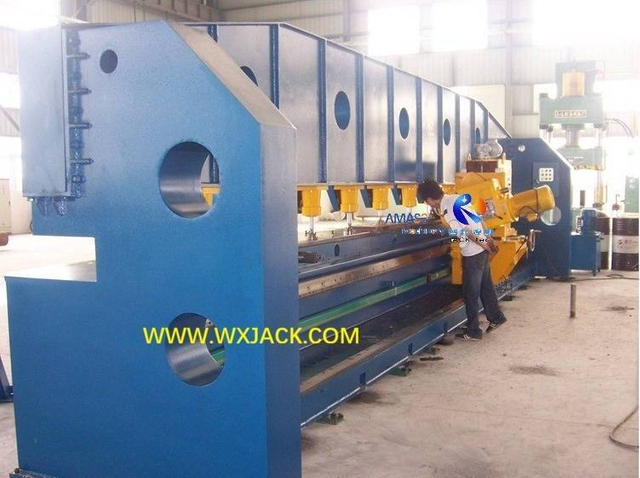

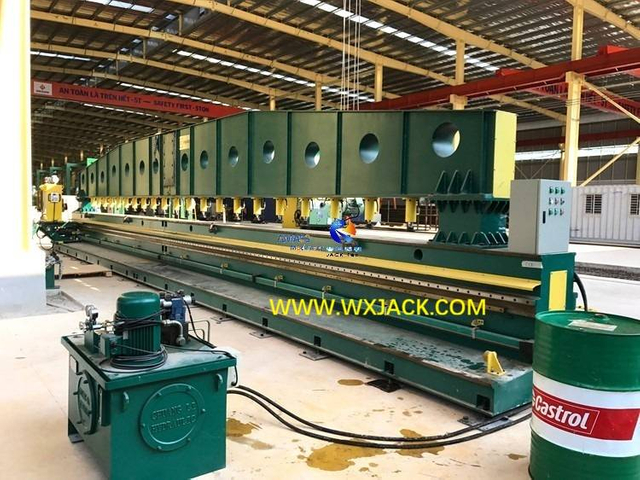

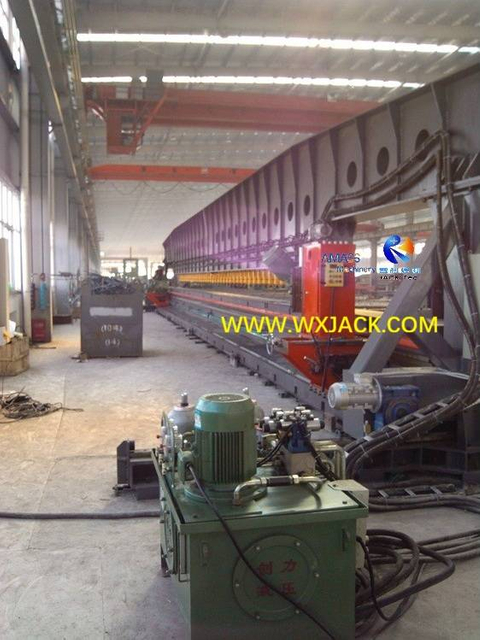

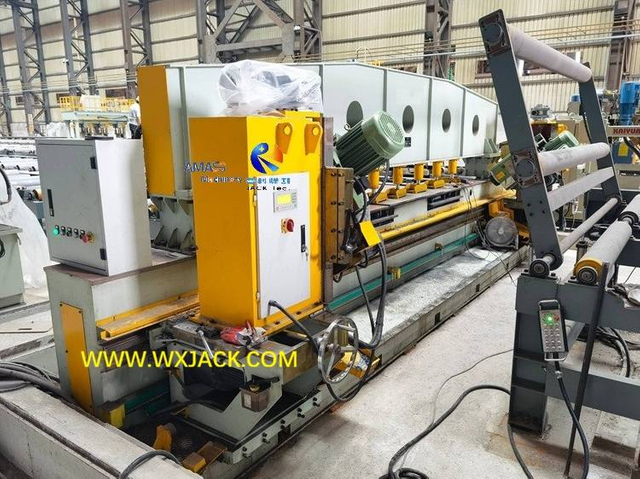

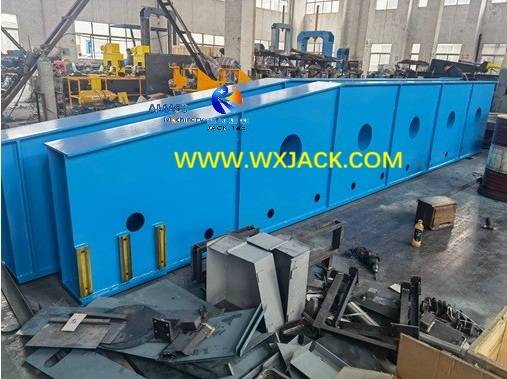

Ассортимент кромкофрезерных станков расширенной конфигурации Wuxi JACK и обычные типы

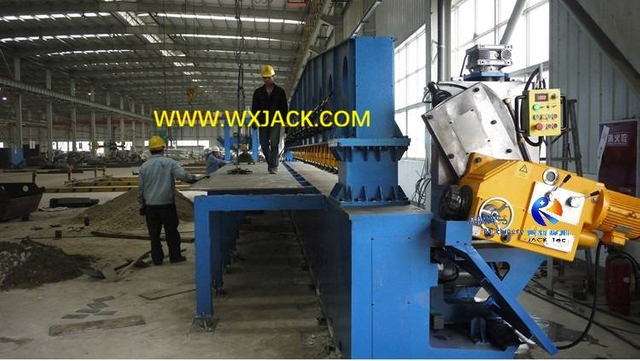

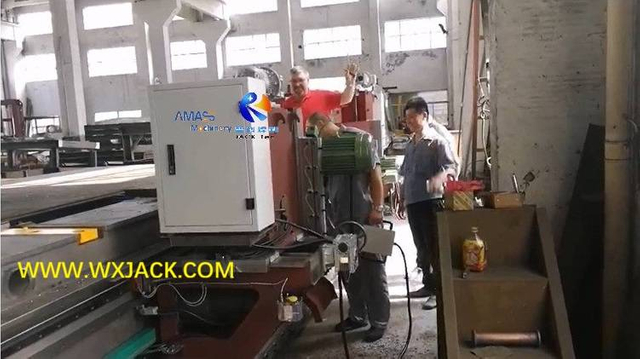

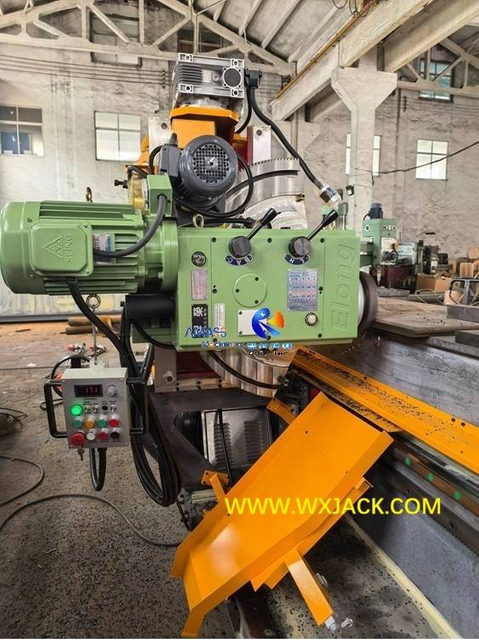

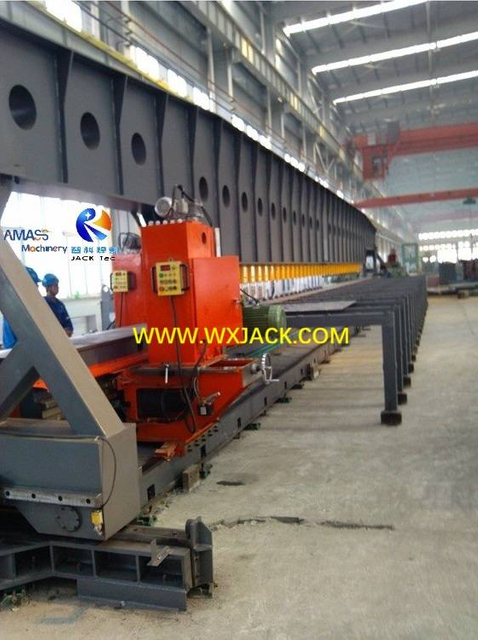

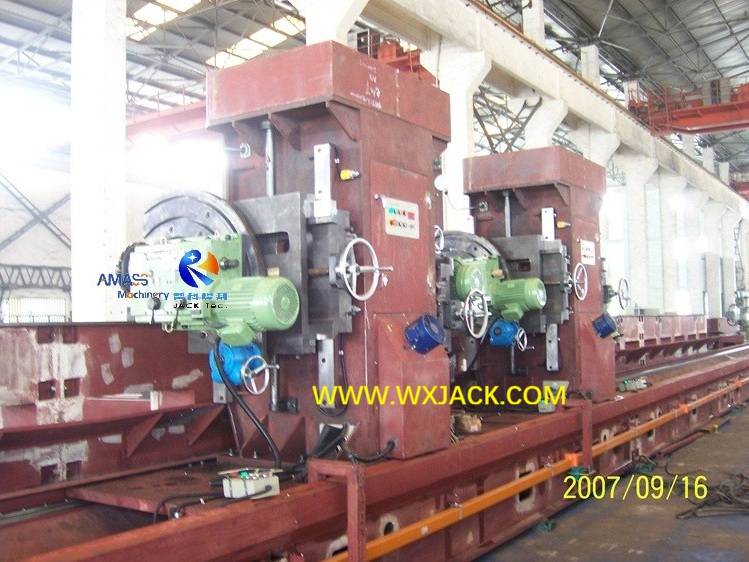

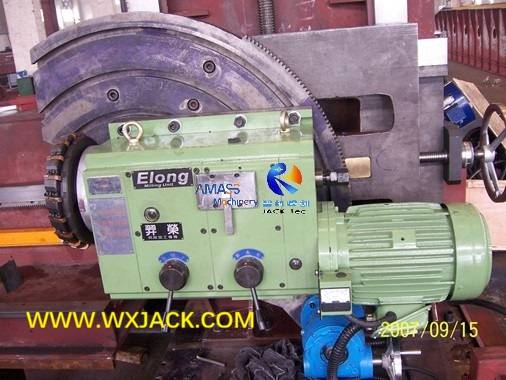

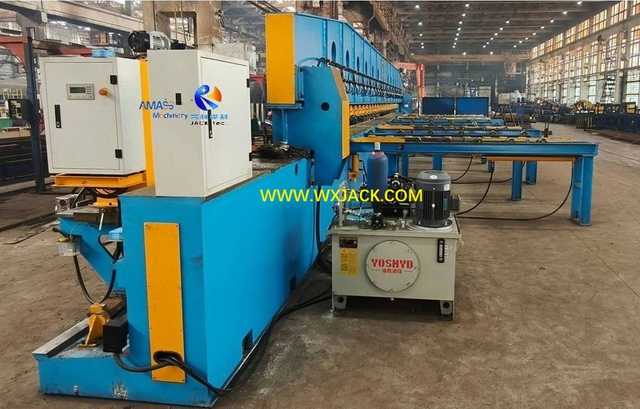

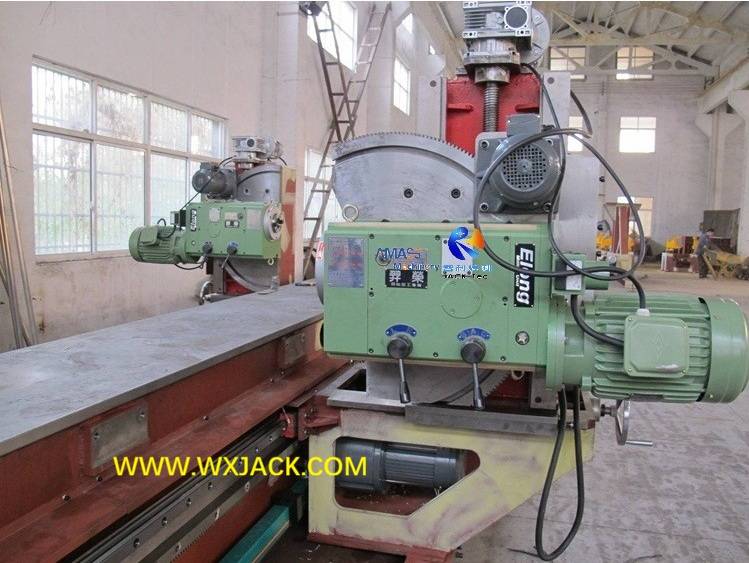

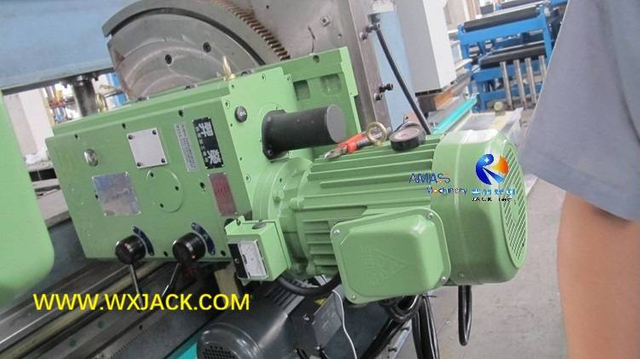

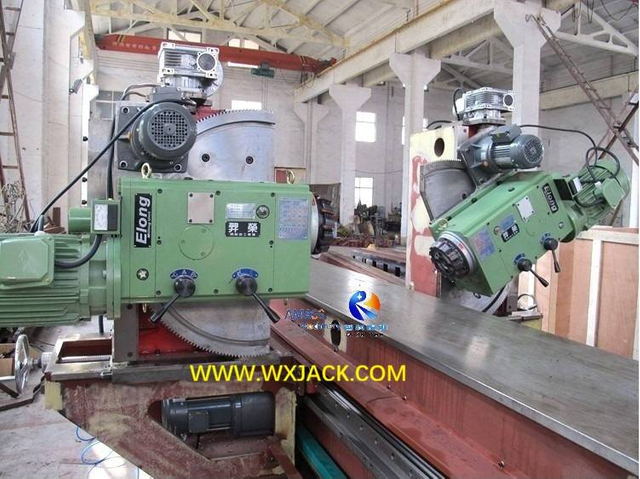

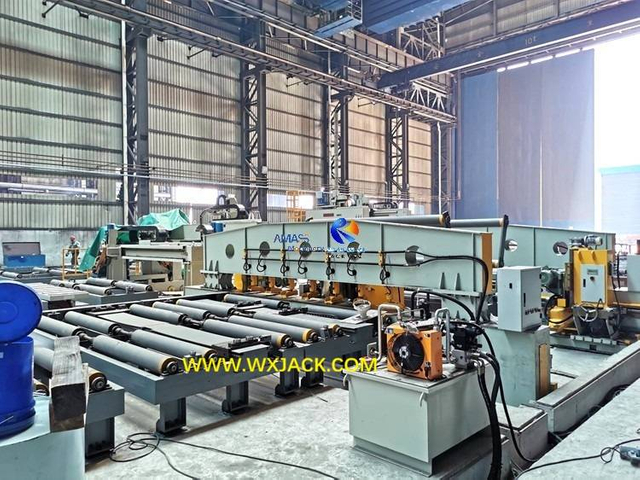

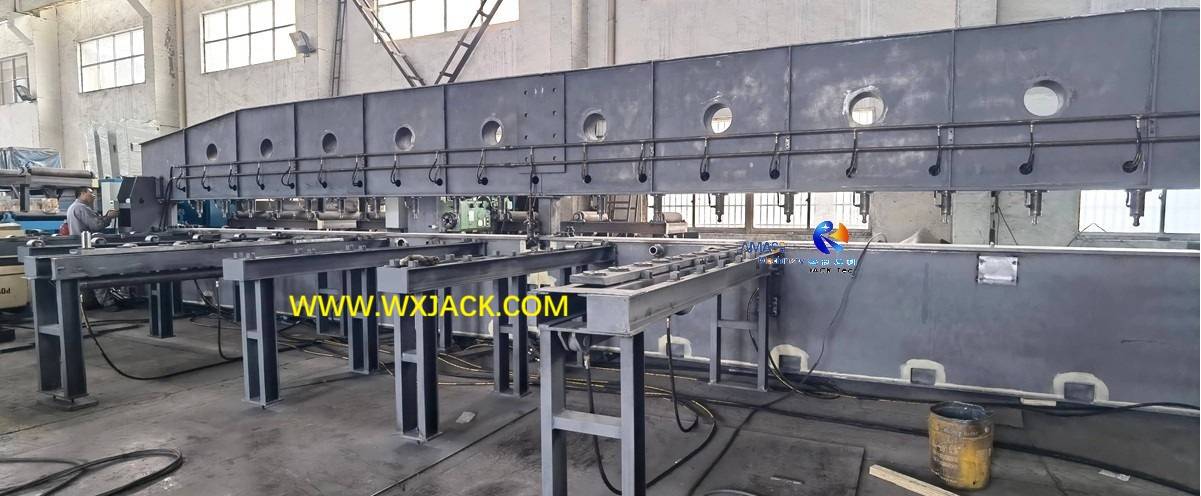

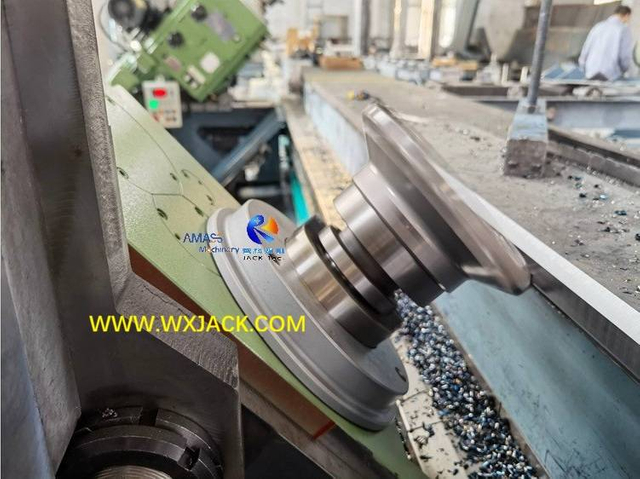

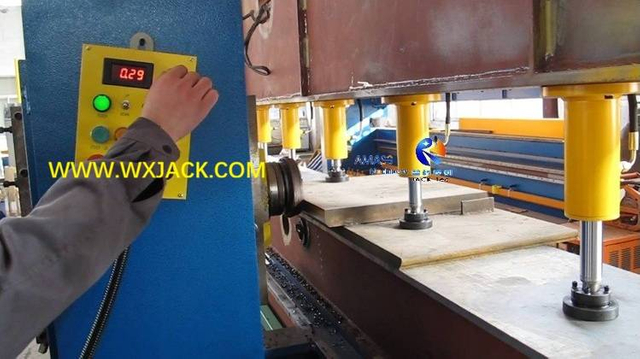

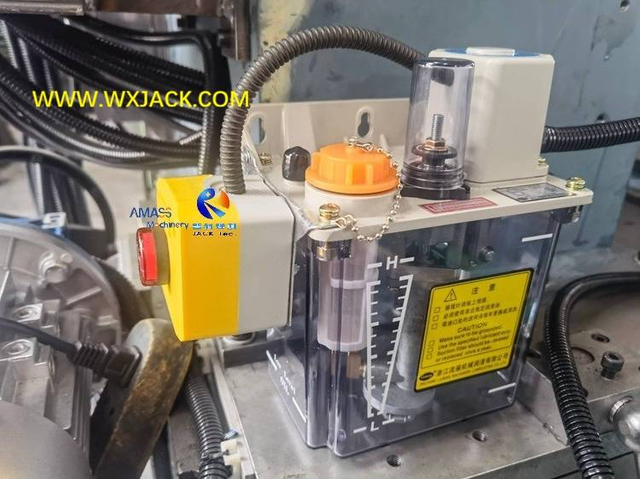

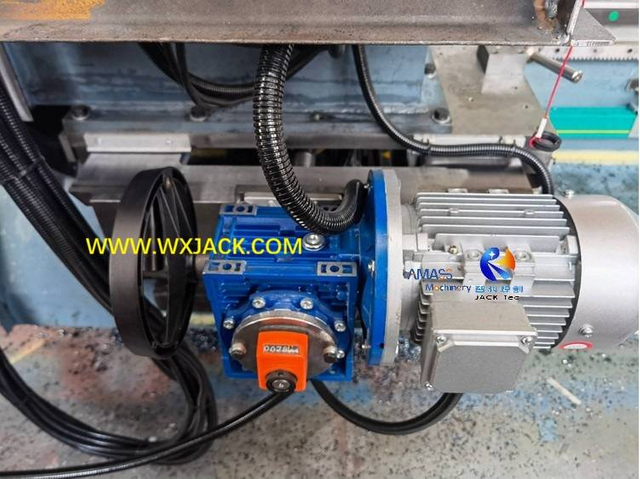

Крупный план элементов кромкофрезерного станка расширенной конфигурации Wuxi JACK

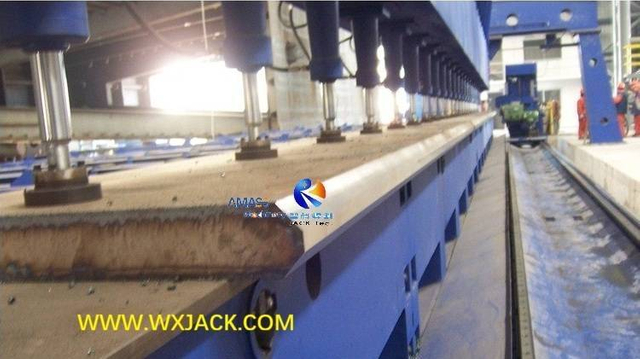

Готовая скашивание на фрезерном станке Wuxi JACK Edge

1 Edge Milling Machine 26
2 Edge Milling Machine 76
3 Edge Milling Machine 91
4 Edge Milling Machine 100
5 Edge Milling Machine IMG_3111
6 Edge Milling Machine IMG_3113
7 Edge Milling Machine IMG_20220103_093737
8 Edge Milling Machine IMG_20220103_145415

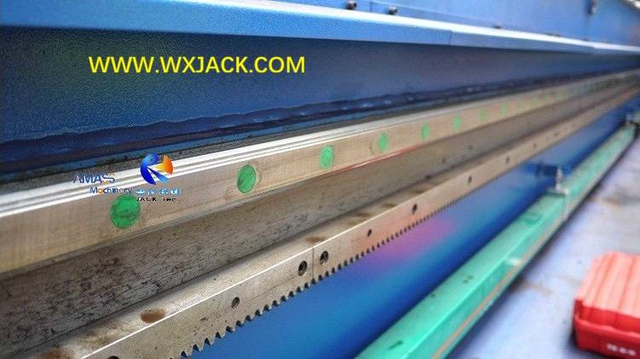

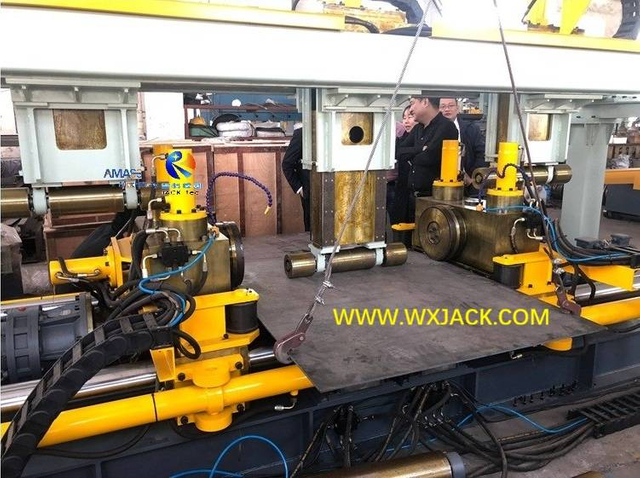

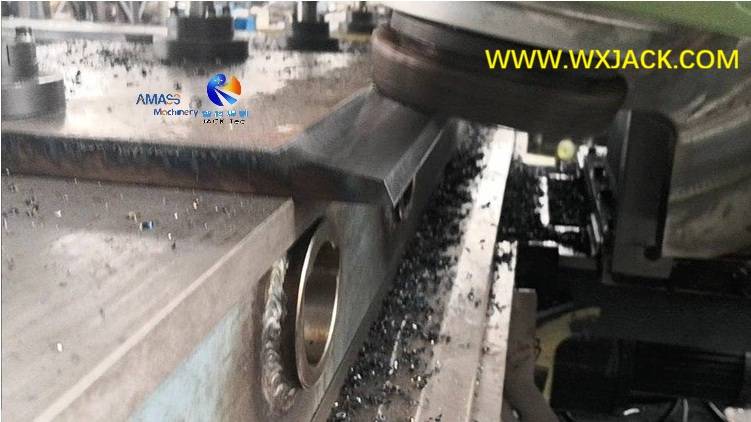

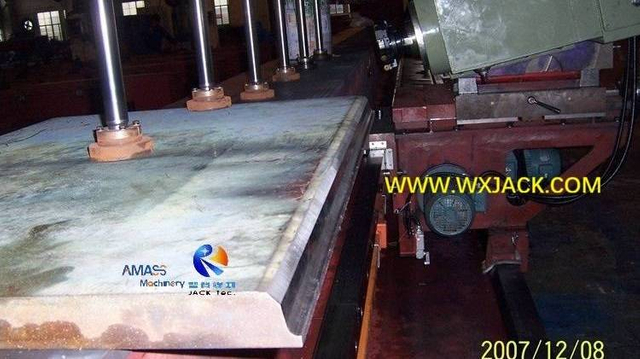

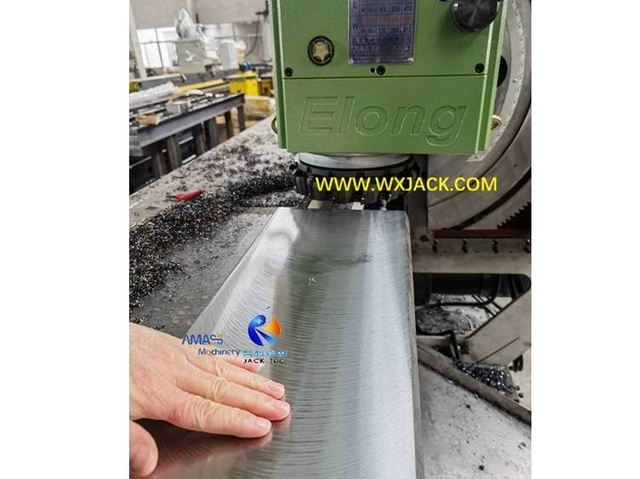

Крупный план высокоскоростной верхней фаски и качества фрезерного станка Wuxi JACK Edge:

Превосходство кромкофрезерного станка расширенной конфигурации Wuxi JACK

Являясь ведущим поставщиком станков для фрезерования кромок (станков для снятия кромок с пластин) в отрасли, Wuxi JACK создала собственное конкурентное преимущество благодаря ряду технических преимуществ, которые были разбросаны здесь, а также на страницах продуктов « Фрезерование кромок ». Станок ", " Универсальный кромкофрезерный станок " и " Двухголовый кромкофрезерный станок ";
Ниже приведена тема о высочайшей точности снятия фаски в процессе снятия фаски с помощью продукта Wuxi JACK, который является наиболее важным показателем в наборе кромкофрезерных станков:

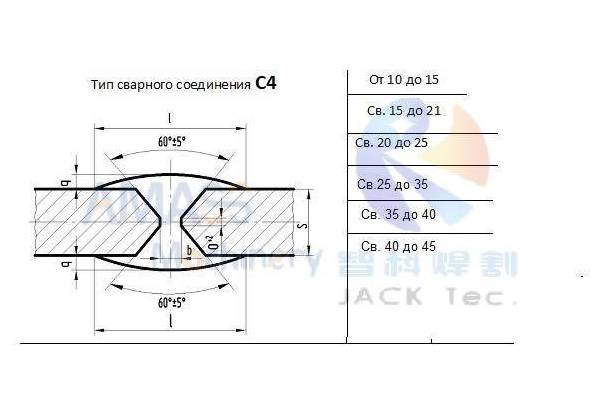

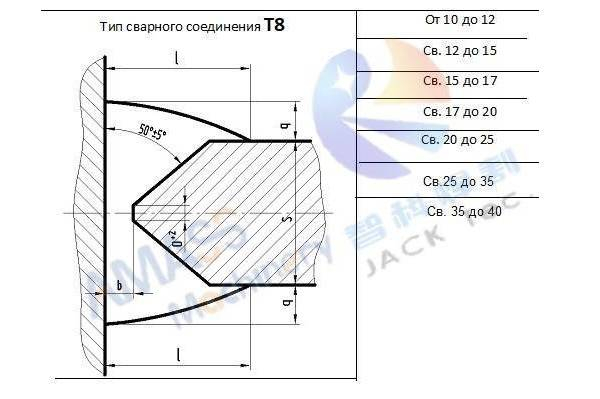

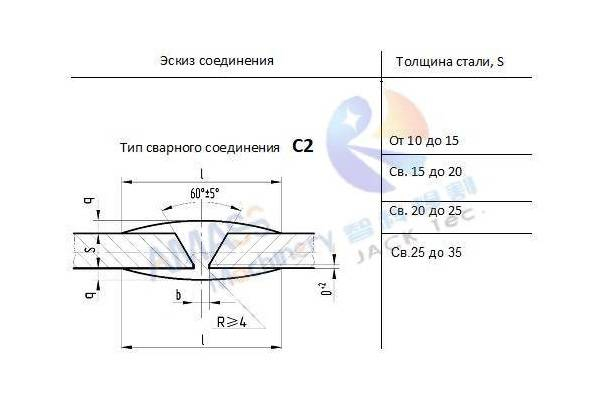

Высокоточная верхняя и нижняя фаска на кромкофрезерном станке расширенной конфигурации Wuxi JACK

Важна ли высокоточная верхняя и нижняя фаска для работы кромкофрезерного станка?

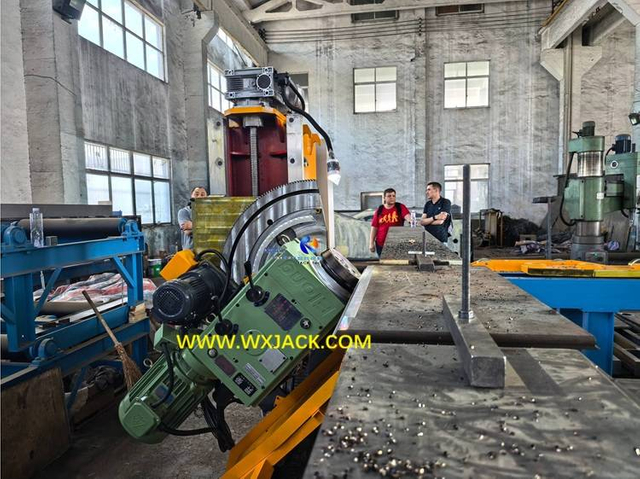

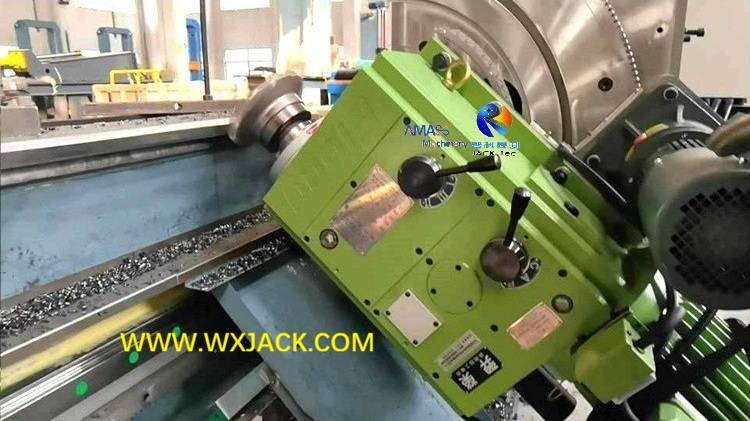

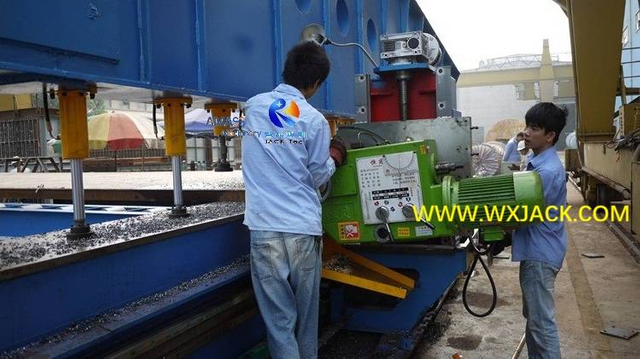

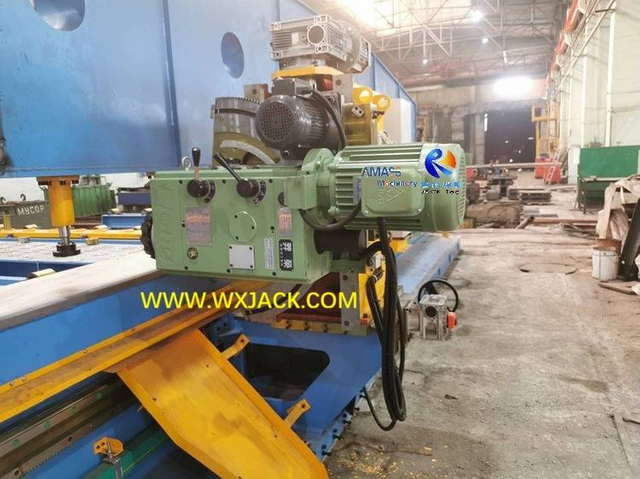

Определенно да.Мощная фрезерная головка в фрезерном станке Wuxi JACK Edge может выполнять как верхнюю, так и нижнюю фаску с наилучшей степенью качества и максимальной производительностью.Вот несколько примеров мер, принятых на фрезерной головке кромкофрезерного станка Wuxi JACK (станок для снятия кромок с пластин):

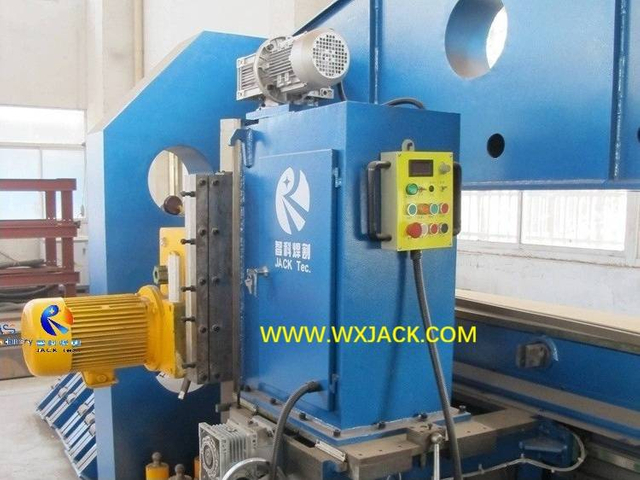

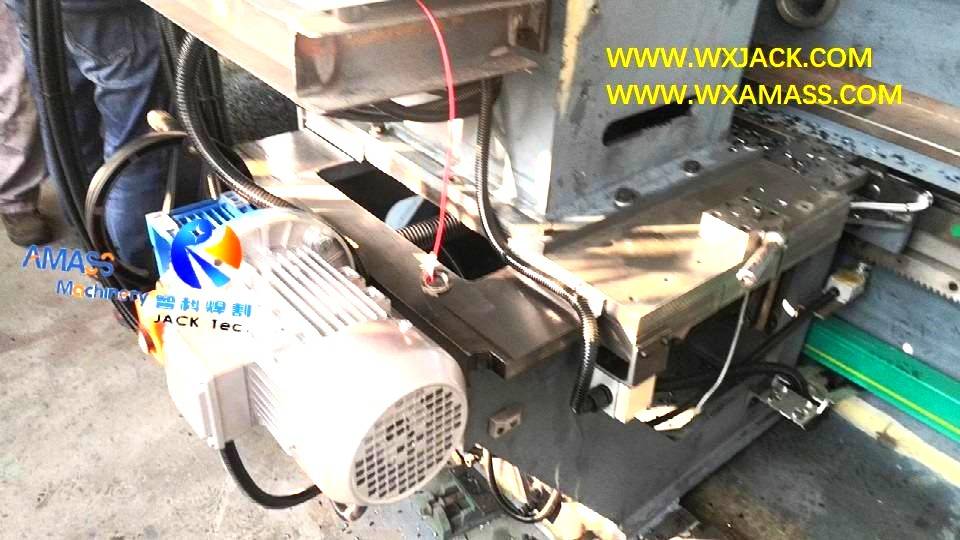

1) Как показано на 1st фото , при установке фотоэлектрического бесконтактного датчика можно определить угол наклона фрезерной головки во время ее качания. и постоянная обратная связь с системой управления кромкофрезерным станком с расширенной конфигурацией, чтобы центр управления станком для снятия фаски с пластин (кромкофрезерный станок) никогда не терял контроля на этом критическом этапе;

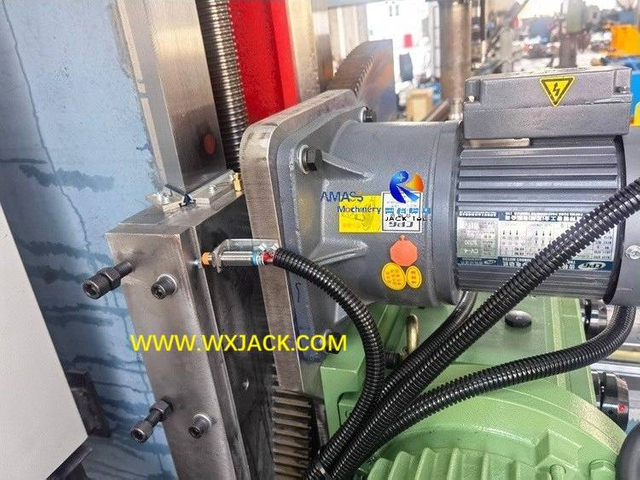

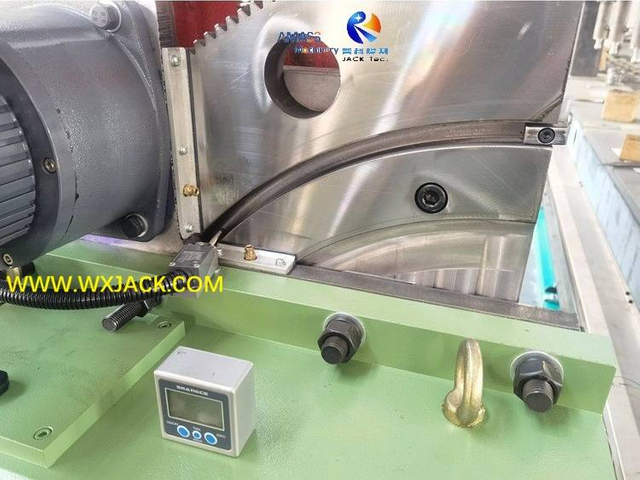

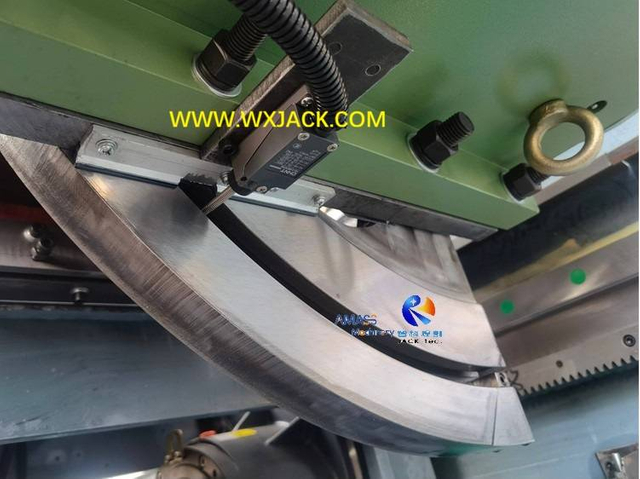

) Пожалуйста, проверьте 22 фото .На фрезерной головке установлен амперметр.Это также уникальная конфигурация фрезерного станка Wuxi JACK Edge.Как известно, ток фрезерной головки определяет глубину и объем резания для процесса ее фрезерования кромки, а, следовательно, и конечный эффект снятия фаски, а также эффективность работы кромкофрезерного станка (станка для снятия кромок);
3) Как показано на 3rd фото , на боковой стороне фрезерной головки имеется не только программный цифровой дисплей, но и аппаратная угловая линейка.Это дает двойную уверенность в контроле ориентации фрезерной головки, что является основным этапом работы станка для фрезерования кромок (станок для снятия кромок с пластин);
4) На 4фото показана жесткая остановка фрезерной головки.Здесь задействовано гораздо больше деталей.Для получения этой информации, которая может быть вам интересна, ознакомьтесь с продуктом Фрезерный станок с двумя головками с автоматической загрузкой деталей SXBJ-125 с расширенной конфигурацией..

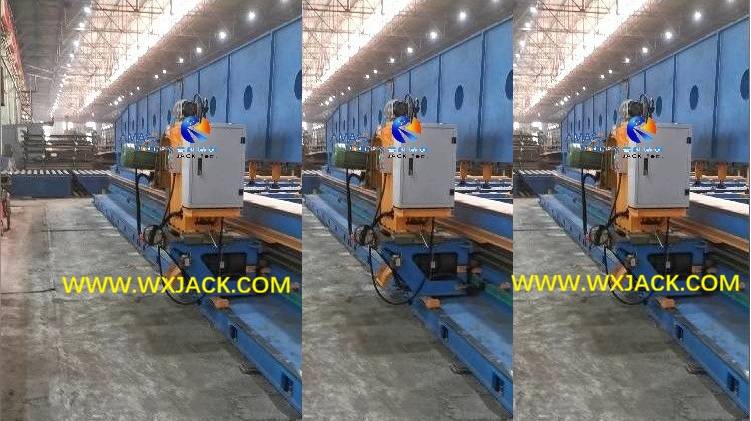

Рабочее видео кромкофрезерного станка расширенной конфигурации Wuxi JACK

Обратите внимание : ниже представлены 6 видеороликов о фрезерном станке Wuxi JACK, демонстрирующих оборудование с разных точек зрения.Для получения дополнительных рабочих видео, пожалуйста, проверьте:


1. Рабочие видеоролики станка для снятия фаски с листа ;
2. Видеоролики работы универсального станка для фрезерования кромок листа ;
3. Рабочие видеоролики двухголовочного фрезерного станка ;
4. Рабочие видеоролики станка для фрезерования кромок расширенной конфигурации

Фаска верхней кромки с отображением рабочей скорости на рабочей подвеске фрезерного станка Wuxi JACK Edge

Фаска нижней кромки с углом наклона и отображением рабочей скорости в HMI (человеко-машинном интерфейсе) фрезерного станка Wuxi JACK Edge

Фаска нижней кромки с отображением рабочей скорости на рабочей подвеске фрезерного станка Wuxi JACK Edge

Проверка гидравлической системы загрузки и разгрузки стальных листов кромкофрезерного станка на заводе Wuxi JACK

Семинар по испытанию гидравлической загрузочной группы для кромкофрезерного станка на заводе Wuxi JACK

Соблюдение ближнего расстояния на крышке металлолома, защищающей торцевую машину Wuxi Jack SXBJ-125 Кромкофрезерный станок

Списки расширенной конфигурации в Wuxi JACK Advanced Configuration Edge Milling Machine

Здесь мы выбираем шесть типичных расширенных конфигураций фрезерного станка Wuxi JACK (станок для снятия кромок с пластин), как показано ниже.Для подробного ознакомления, пожалуйста, проверьте соответствующий продукт в списке:

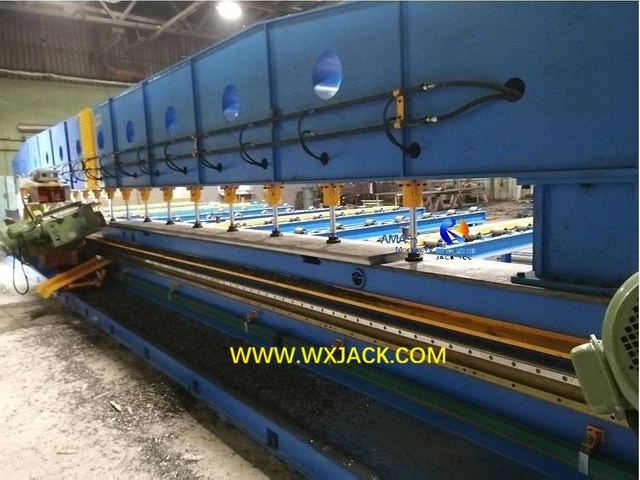

1. Комплекс погрузки и разгрузки стальных листов с гидравлическим приводом масляного цилиндра в кромкофрезерном станке:


1) Эта рабочая группа может освободить оператора от опасной и трудоемкой работы по обработке материалов;
2) Пожалуйста, проверьте продукт Гидравлический специальный загрузочный станок SXBJ-12 с двойной головкой, усовершенствованная конфигурация, кромкофрезерный станок;



2. Параметры управления процессом управления сенсорным экраном кромкофрезерного станка:



1) Эта расширенная функция может помочь оператору достичь наилучшего контроля точности и эффективности при работе с кромкофрезерным станком с расширенной конфигурацией;
2) Пожалуйста, проверьте продукт Управление сенсорным экраном SXBJ-4 Фрезерный станок с двойной головкой для обработки кромок;

3. Фрезерование с обеих сторон для обработки длинной узкой пластины на кромкофрезерном станке:

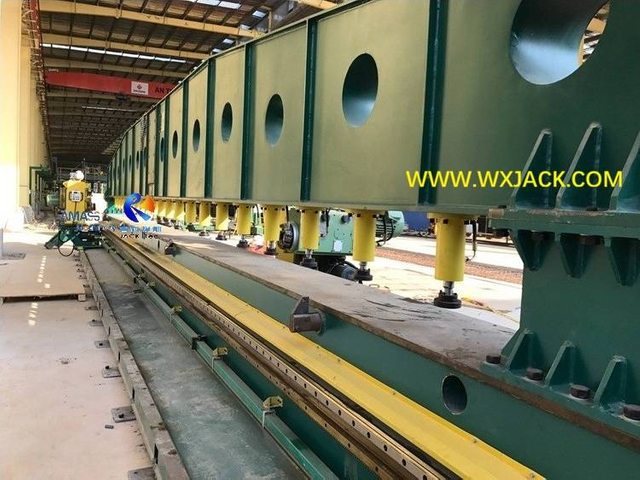

1) Для обычного станка для снятия кромок с пластин, у которого два комплекта фрезерных головок установлены на одной стороне рабочего стола, такой станок для фрезерования кромок специальной конфигурации имеет два комплекта фрезерных кареток, расположенных по обеим сторонам рабочего стола;
2) Пожалуйста, проверьте продукт Изготовленные на заказ двойные фрезерные головки SXBJ-6 Фрезерный станок с расширенной конфигурацией;



4. Производственная линия использует тандемный фрезерный станок с рабочей кромкой:


1) Такой комплекс предназначен для применения в обтекаемых целях, которые предъявляют высокие требования к ТАКТ и текучести потока.Его можно широко использовать в различных автоматических производственных линиях;
2) Пожалуйста, проверьте продукт Tandem SXBJ-3 Двойные фрезерные головки Расширенная конфигурация Кромкофрезерный станок;



5. Фрезерный станок с увеличенным ходом кромки:


1) С введением стеновых досок на обоих концах рабочего стола такой тип кромкофрезерного станка с расширенной конфигурацией (станок для снятия фаски с пластин) может обеспечить фактический допустимый ход скашивания кромки дольше, чем указано в спецификации;
2) Например, в модели кромкофрезерного станка XBJ-9 фактический самый длинный доступный горизонтальный ход составляет 12 м.Это может помочь клиентам получить более широкий выбор рабочих частей;
3) Пожалуйста, проверьте продукт Больше возможностей XBJ-6 Фрезерный станок с расширенной конфигурацией с одной фрезерной головкой;

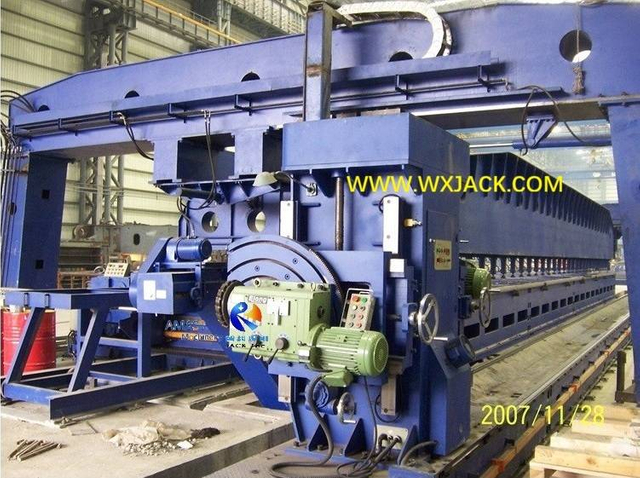

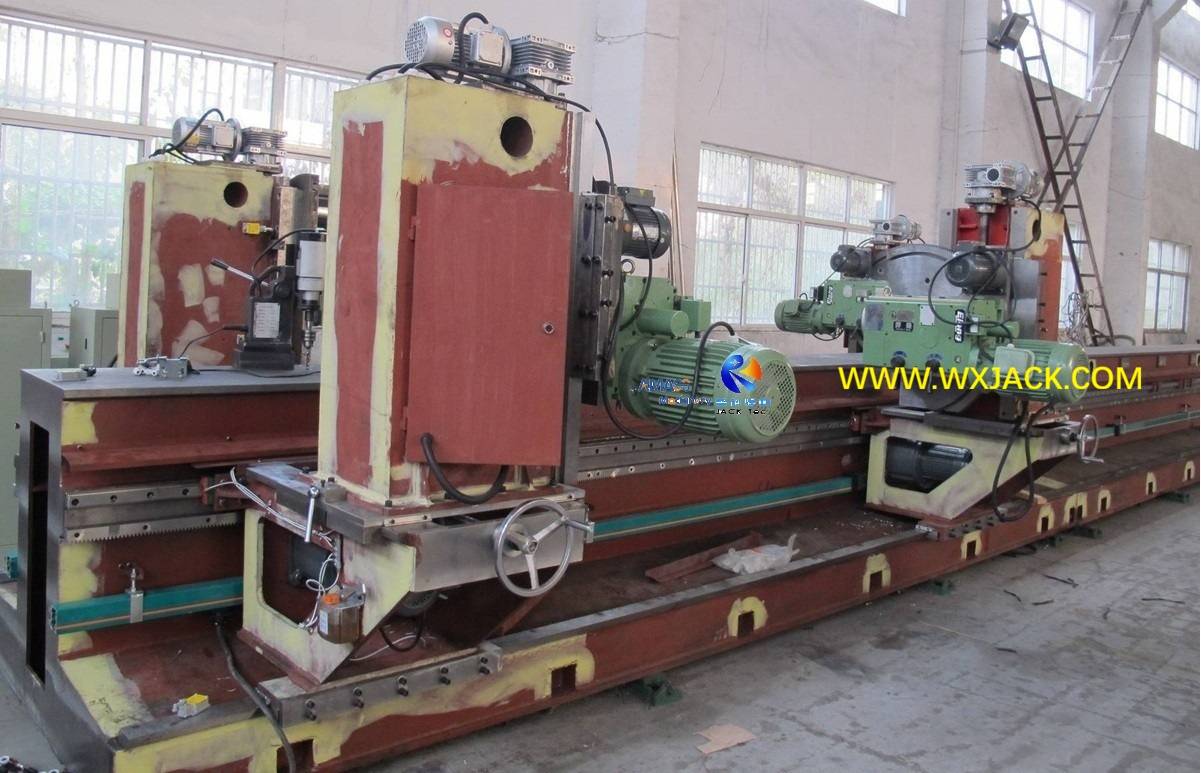

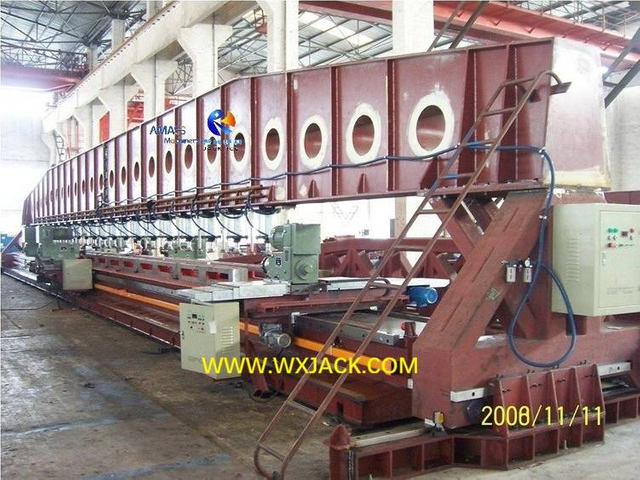

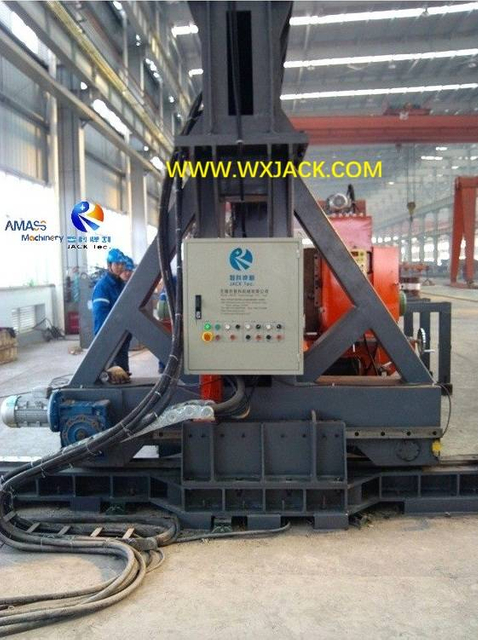

6. Крупногабаритный фрезерный станок в стиле Move:


1) С 4 комплектами фрезерных головок мощностью 11 кВт и 1 комплектом фрезерных головок мощностью 7,5 кВт, объединенных в один станок, этот сложный фрезерный станок с расширенной конфигурацией может обрабатывать стальной лист толщиной до 100 мм, длиной 23 м и весом более 70 тонн. ;
2) Пожалуйста, проверьте продукт FXBJ-21 и GFXBJ-23 Фрезерный станок с четырьмя фрезерными головками с расширенной конфигурацией соответственно.

Категории кромкофрезерных станков Wuxi JACK

Классификация станков для фрезерования кромок пластин:

1. Хотя на этой странице продукта мы фокусируемся на теме расширенной конфигурации кромкофрезерного станка (станок для снятия кромок с пластин), здесь мы хотим кратко ознакомиться с широкими категориями кромкофрезерных станков для удобства справки:

2. В целом, в зависимости от конструкции и оборудования, кромкофрезерные станки можно разделить на три группы:

1) Фрезерный станок с одной головкой серии XBJ;
2) Фрезерный станок с двумя головками серии SXBJ;
3) Сложный фрезерный станок с фрезерной головкой серии FXBJ от четырех до пяти;
3. Любая из расширенных конфигураций и функций, которые мы обсуждали на этой странице, может быть оснащена любым из перечисленных выше типов станков для фрезерования кромок пластин.


Распространение вводного контента по кромкофрезерному станку:

1. Для общего ознакомления с оборудованием, пожалуйста, посетите страницу продукта « Фрезерный станок для кромок»;
2. Подробное описание кромкофрезерного станка с одной и двумя головками серии XBJ см. на странице продукта « Универсальный кромкофрезерный станок » и « Двуглавый кромкофрезерный станок »;
3. Подробное описание кромкофрезерного станка расширенной конфигурации серии FXBJ с четырьмя-пятью головками см. ниже.


Вот технические характеристики каждой общей категории кромкофрезерных станков:

Панель навигации в разделе "Категории кромкофрезерных станков"

1. Фрезерный станок с одной головкой серии XBJ:

Подробнее >>

1. Применение одноголовочного фрезерного станка серии XBJ:

1) Кромкофрезерный станок серии XBJ предназначен для выполнения верхней фаски на кромках стального листа;
2) Подходящие заготовки для этой серии кромкофрезерных станков представляют собой стальные листы короткой и средней длины.Рекомендуемая максимальная длина хода фрезерования кромок составляет 9000 мм.В экстремальных условиях самой длинной моделью является XBJ-12 (что означает длину хода фрезерования кромок 12 м) Станок для фрезерования кромок;
3) Обычные модели XBJ-3 , XBJ-6 , XBJ-4 , XBJ-5 , XBJ-7 , XBJ-8 , XBJ-9 , XBJ-10 и специальные модели XBJ-15 , XBJ-16 , XBJ-18 Кромкофрезерный станок.



2. Технические характеристики одноголовочного фрезерного станка серии XBJ:

Модель
кромкофрезерного станка с одной головкой
XBJ- (3~ 18)
Максимум.Действительная длина фрезерования кромки 3 000 мм ~ 18 000 мм
Мощность и количество фрезерных головок 7,5 кВт, 1 комплект
Тип кромочной фаски Различный верхний скос
Мощность гидравлического двигателя 5,5 кВт
Скорость вращения шпинделя 75 ~ 420 об/мин, 6 классов
Применимая толщина пластины 6 ~ 50 мм
Угол фрезерования 0° ~ +45°
Скорость фрезерования кромок 150 ~ 1000 мм/мин.
Прессование заготовки Гидравлические домкраты
Применимый диаметр лицевой пластины D=Ø125 ~ Ø320 мм (Ø200
при поставке)
Холостой ход Высокая скорость фрезерной головки 4000 мм/мин.

2. Фрезерный станок с двумя головками серии SXBJ:

Подробнее >>

1. Функции двухголовочного фрезерного станка серии SXBJ:

1) По сравнению с оборудованием с одной головкой наиболее существенным преимуществом кромкофрезерного станка с двумя головками серии SXBJ является то, что он может выполнять верхнюю и нижнюю фаски на стальном листе одновременно;
2) Диапазон хода скашивания на двухголовочном фрезерном станке серии SXBJ составляет от 3000 мм до 18000 мм;
3) Наиболее распространенными моделями являются SXBJ-3 , , SXBJ-6 , , SXBJ-9 , , SXBJ-12 , , SXBJ-15 , , SXBJ-16 и SXBJ-18, кромкофрезерный станок с двумя головками.



2. Технические характеристики двухголовочного фрезерного станка серии SXBJ:

Модель
кромкофрезерного станка с двумя головками
SXBJ- (3 ~ 18)
Максимум.Действительная длина фрезерования кромки 3 000 мм ~ 18 000 мм
Мощность и количество фрезерных головок 7,5 кВт, комплекты
Мощность гидравлического двигателя 5,5 кВт
Тип кромочной фаски Различные верхний и нижний
скос
Скорость вращения шпинделя 75 ~ 420 об/мин, 6 классов
Применимая толщина пластины 6 ~ 50 мм
Угол фрезерования для верхней и нижней головки 0° ~ +45°;-45° ~ 0°
Скорость фрезерования кромок 150 ~ 1000 мм/мин.
Ход шпинделя 100 мм
Применимый диаметр лицевой пластины D=Ø125 ~ Ø320 мм (Ø200
при поставке)
Холостой ход Высокая скорость фрезерной головки 4000 мм/мин.
Прессование заготовки Гидравлические домкраты

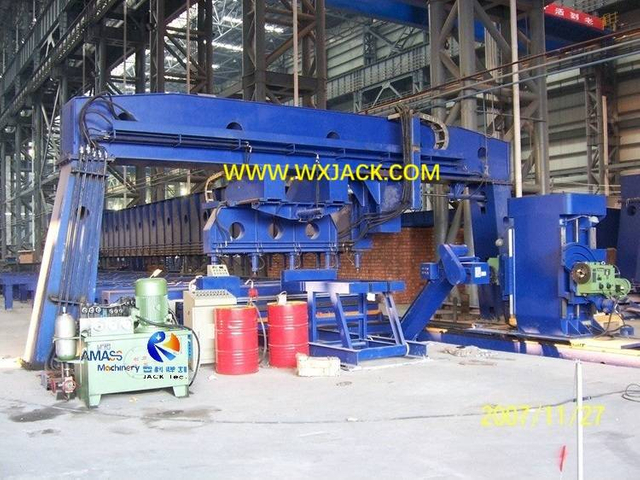

3. Фрезерный станок с четырьмя головками серии FXBJ

Подробнее >>

1. Определение кромкофрезерного станка с четырьмя головками для тяжелых условий эксплуатации:

1) Фрезерный станок с четырьмя головками серии FXBJ (станок для снятия фаски с пластин) имеет четыре комплекта фрезерных головок в комплекте оборудования.В реальном смысле это своего рода сверхмощный кромкофрезерный станок с расширенной конфигурацией;
2) По обеим сторонам рабочего стола кромкофрезерного станка установлено соответственно 2 комплекта фрезерных головок мощностью 11 кВт, всего 4 штуки, для снятия верхней и нижней фаски с обеих сторон стального листа соответственно.Таким образом, сложная работа по снятию фаски с обеих сторон на тяжелом металлическом листе большого размера может быть выполнена с максимальной производительностью на кромкофрезерном станке с расширенной конфигурацией;
3) Конструкция кромкофрезерного станка серии FXBJ (станка для снятия кромок с пластин) отличается от серии XBJ и серии SXBJ: учитывая безопасность и удобство перемещения сверхбольших заготовок в крупногабаритный сверхмощный кромкофрезерный станок и из него, верхний портал кромкофрезерного станка с расширенной конфигурацией подвешен по обеим сторонам сплошных стоек и подвижен с помощью электропривода для облегчения загрузки и выгрузки больших громоздких заготовок;
4) Обычная допустимая длина заготовки для четырехголовочного фрезерного станка составляет от 21 м до 23 м.Соответствующие модели от FXBJ-21 до FXBJ-23.



2 Технические параметры кромкофрезерного станка с четырьмя головками:

Модель с четырьмя головками для тяжелого режима работы
кромкофрезерного станка
FXBJ-21/ 22/ 23
Максимум.Действительная длина фрезерования кромки 21 000 мм ~ 23 000 мм
Максимум.Действительная ширина стальной пластины 3000 ~ 4000 мм
Мощность и скорость вращения продольно-фрезерной
головки
11 кВт, 715 об/мин, МУ-9С
Спецификация боковой
головки (дополнительно)
7,5 кВт, фиксированный 0°, TX-40,
6 градусов с маховиком
Мощность гидравлического двигателя
сверхмощного кромкофрезерного станка
7,5 кВт
Скорость вращения шпинделя кромочной фрезерной головки 65 ~ 715 об/мин, 9 градаций
маховиком
Количество фрезерных головок 4 комплекта
Применимая толщина пластины 6 ~ 100 мм
Движущийся ход боковой прижимной
балки (дополнительно)
400 мм
Угол фрезерования для верхней и нижней головки 0° ~ 85°;-45° ~ 0°
Скорость фрезерования кромок 300 ~ 3000 мм/мин.
Движущийся ход продольной
прижимной балки
1000 ~ 1200 мм
Коническое отверстие конца фрезерного шпинделя ISO 50 (7:24)

Применение и сопутствующее оборудование кромкофрезерного станка расширенной конфигурации Wuxi JACK

1. Благодаря расширенным конфигурациям, представленным выше, мощный фрезерный станок Wuxi JACK Edge может применяться в самых разных областях применения с особыми требованиями, особенно в крупномасштабных проектах.Например, мост через море, мост через залив, морская буровая платформа, атомная электростанция и т. д.

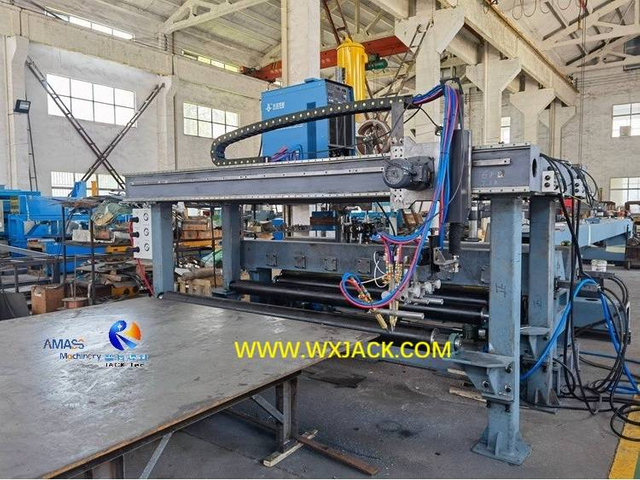

2. Непосредственно подключенное оборудование с расширенной конфигурацией станка для фрезерования кромок представляет собой машину для стыковой сварки пластин серии MP для производства стальных листов большого размера, применяемых в крупногабаритном производстве;
3. Наибольшая длина для снятия фаски на фрезерных станках серии XBJ составляет от 18 до 23 м.Для более длинных металлических пластин другой более сложный и более дорогой продукт: фрезерный станок для обработки кромок с перемещением пластин ; можно выбрать

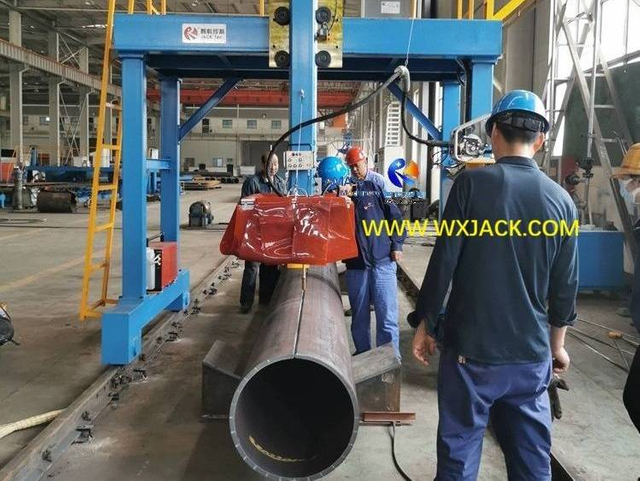

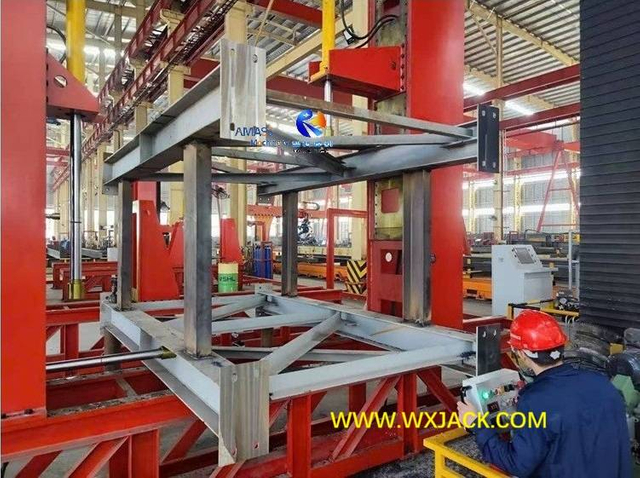

4. Косвенным оборудованием, связанным с фрезерным станком для кромок (станком для снятия фаски с пластин), являются фрезерный станок для , торца балки, станок для скругления кромок , , автоматический станок для продольной сварки балки для балки BOX, которые обычно развертываются на рабочей станции позже в технологической карте;

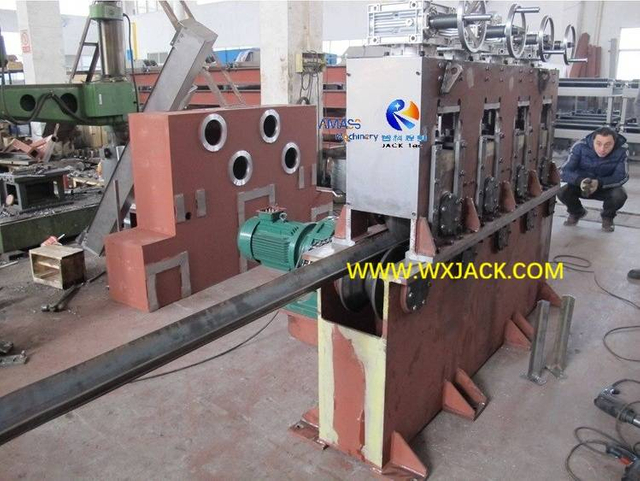

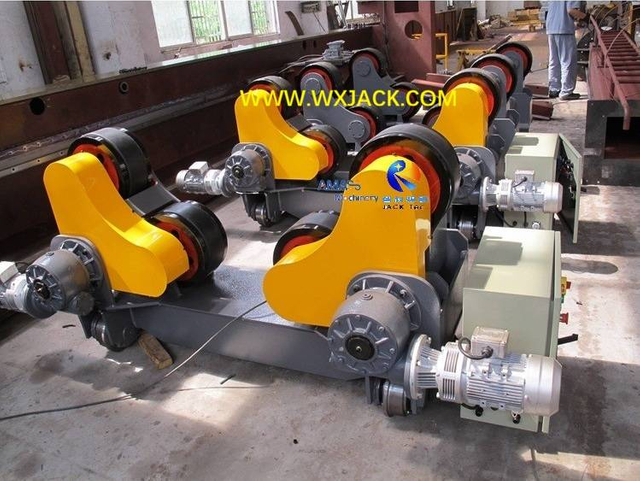

5. Обрабатывающий фрезерный станок с тандемной обработкой кромок может применяться в линии по , производству двутавровых балок Линия по производству двутавровых балок Линия по производству коробчатых балок, , производственная линия судостроения вместе с машиной для правки элементов пластины жесткости , , сварочным манипулятором для производства труб и т. д.
