Станок для резки полосовых пластин с ЧПУ Wuxi JACK, эффективная и точная резка листового металла для клиента!

1. Применимые заготовки и производительность станка для резки полосовых пластин с ЧПУ:

1) Функция: Станок для резки листового металла с ЧПУ выполняет резку пластин из листового металла, обычно это пластины из углеродистой стали и пластины из нержавеющей стали, с готовыми заготовками:
а) Резка полосы: Квадратные/прямоугольные/полосковые доски;
б) Фигурная резка: Любой спроектированный внешний контур и внутренние отверстия;

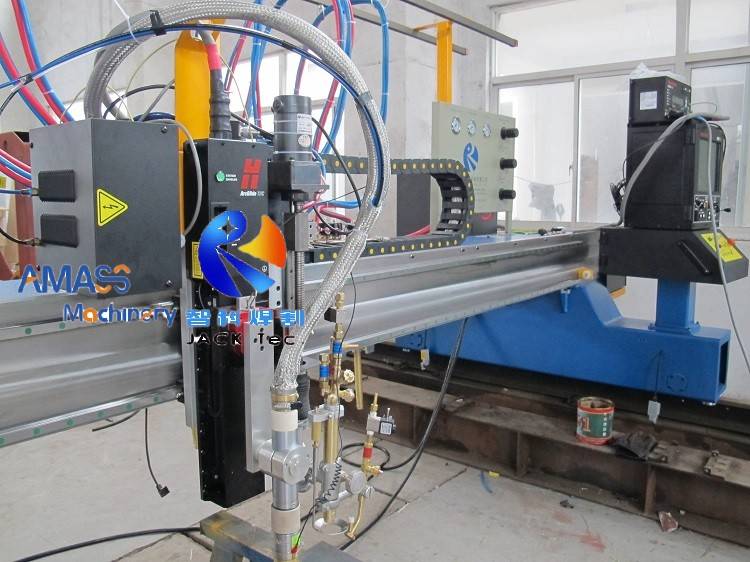

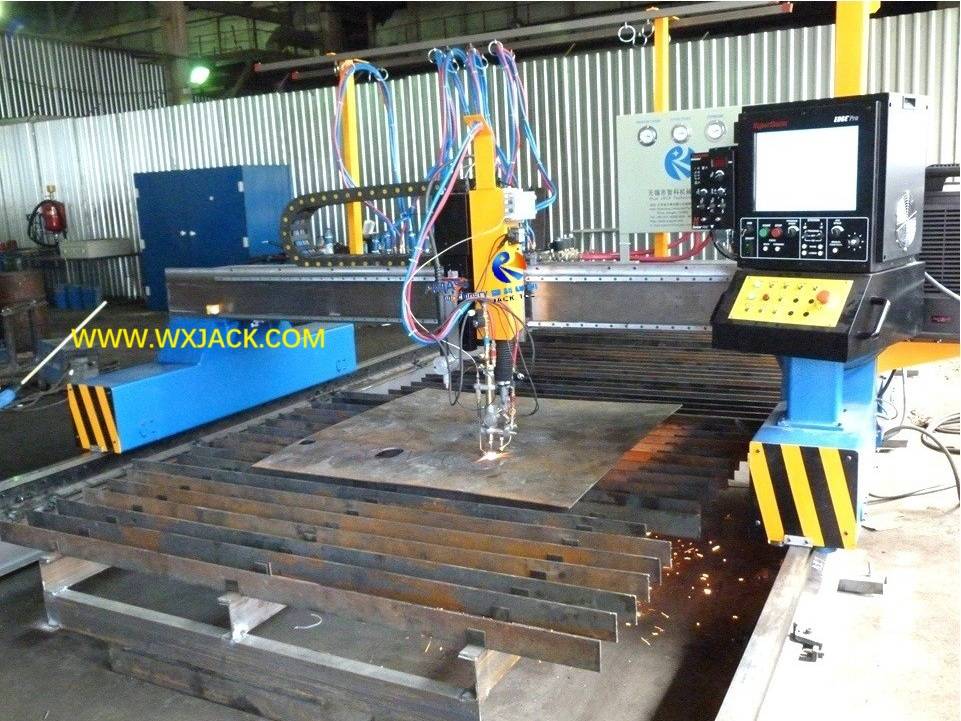

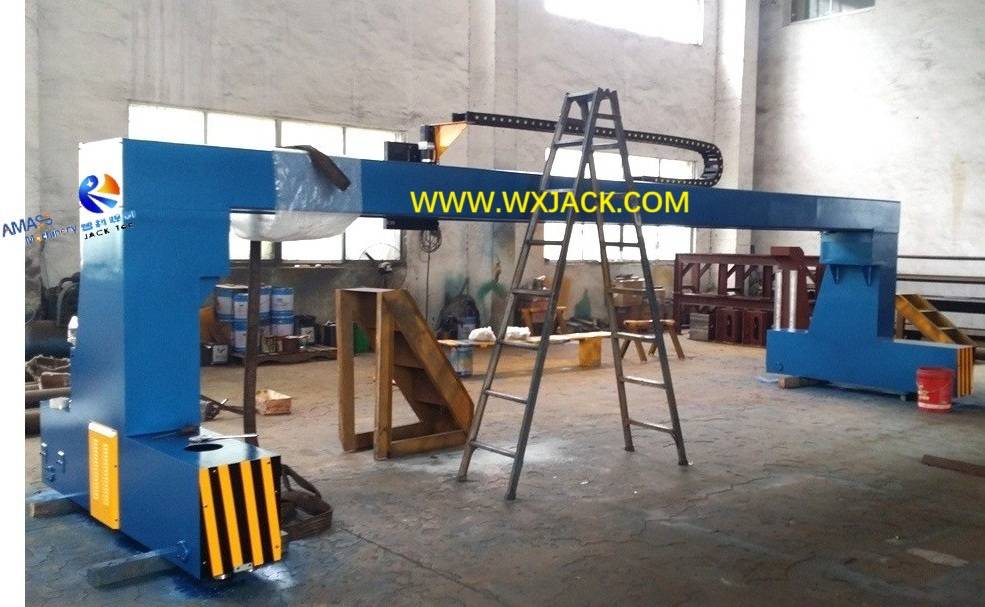

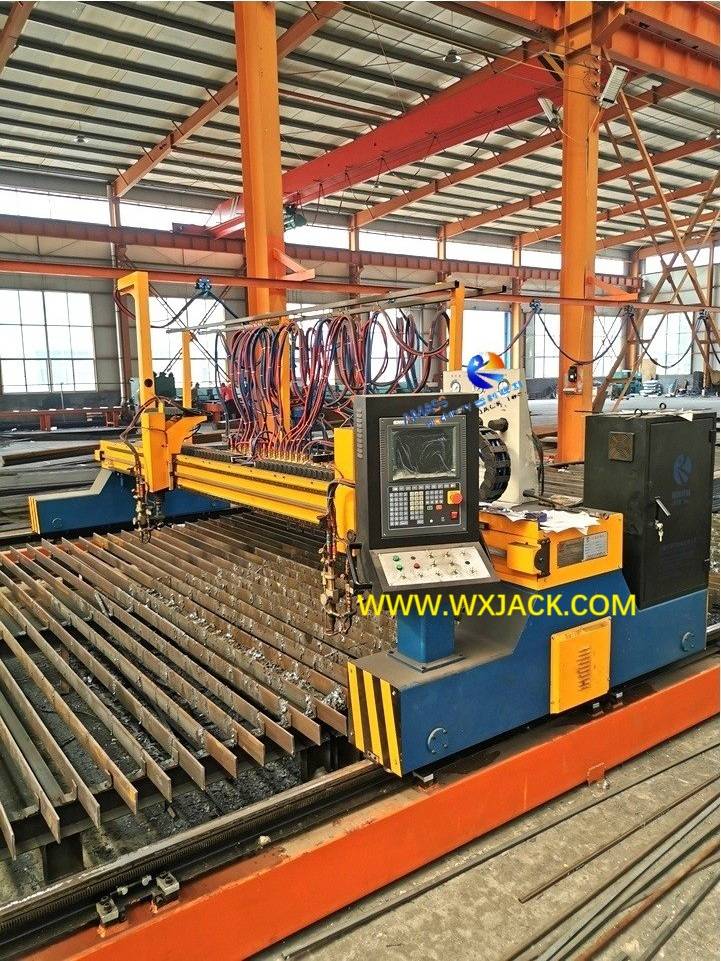

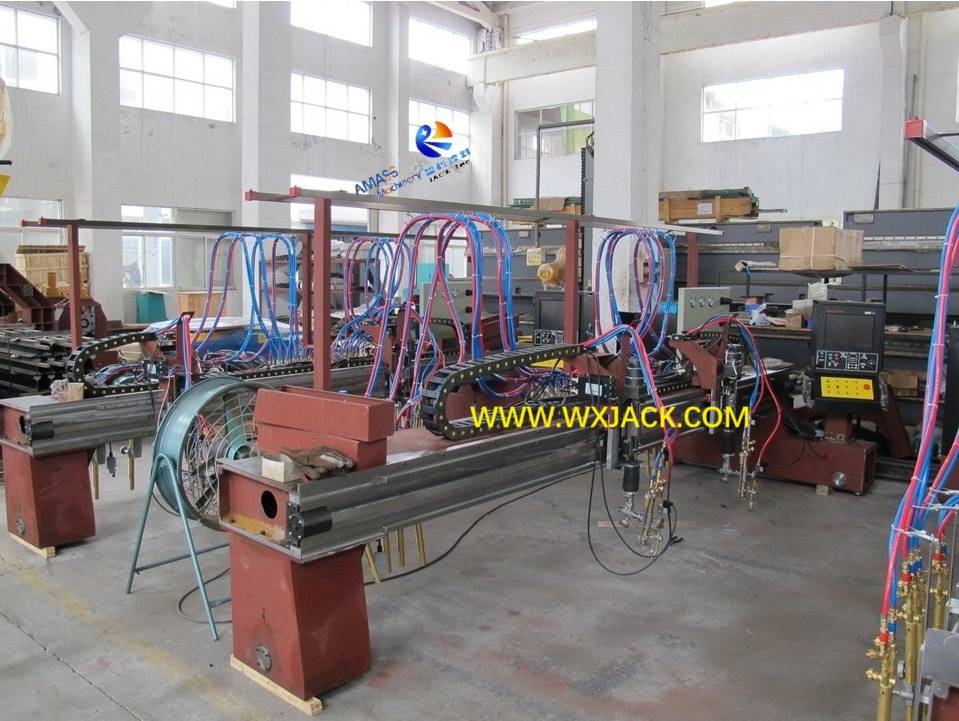

в) Станок для резки полосовых пластин с ЧПУ модели Wuxi JACK CNC-CG4000 и его готовые рабочие части: (Рисунок 1)

2) Тройная резка: Оснащенный тройной горелкой, станок для резки листового металла с ЧПУ может быть расширен для выполнения фасок на кромках листов из углеродистой стали:

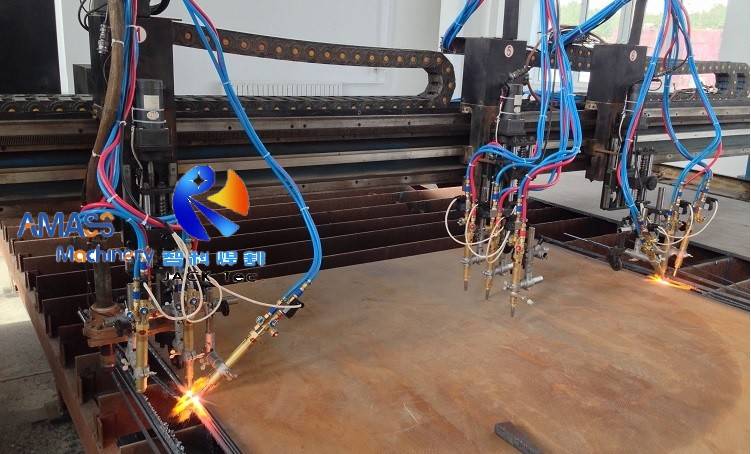

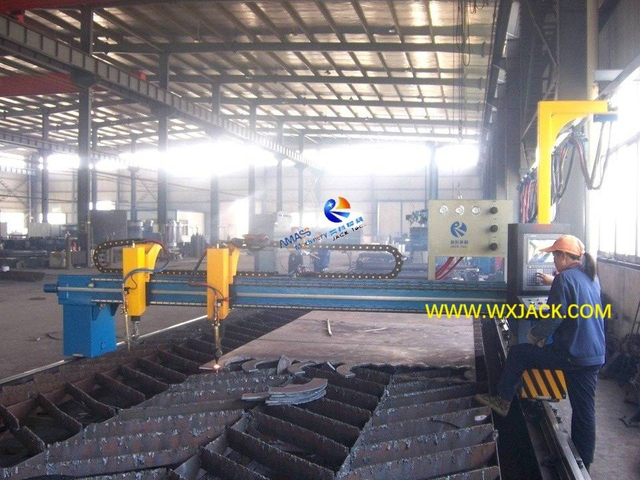

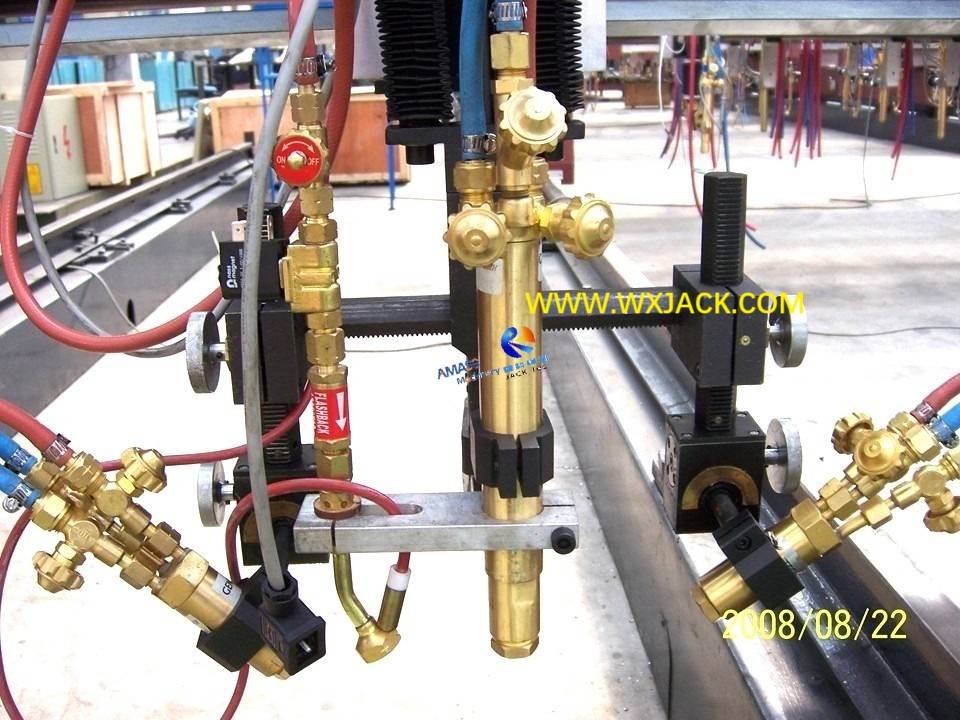

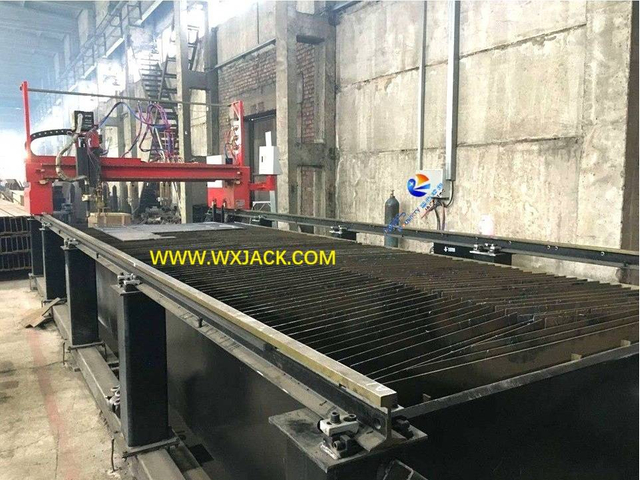

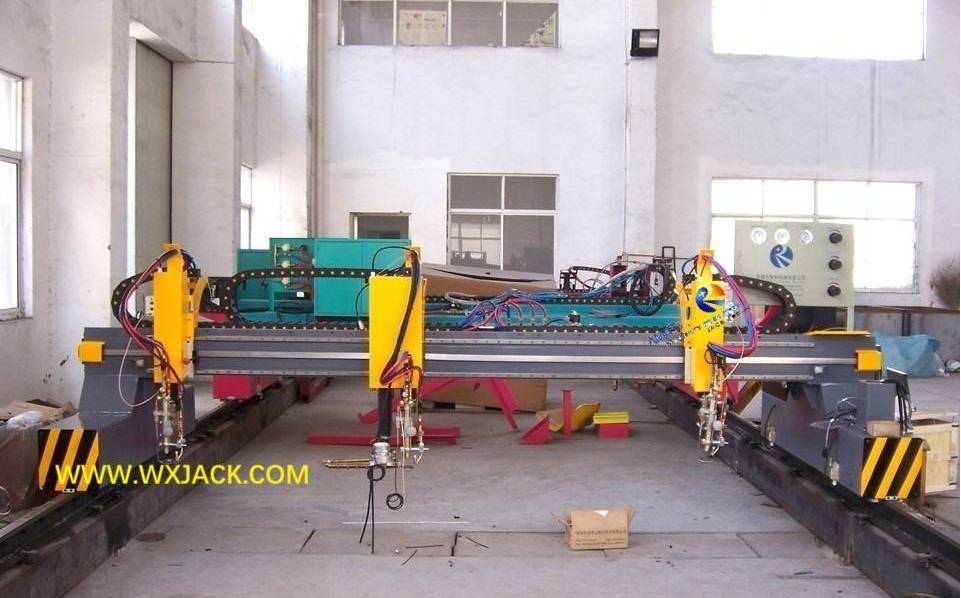

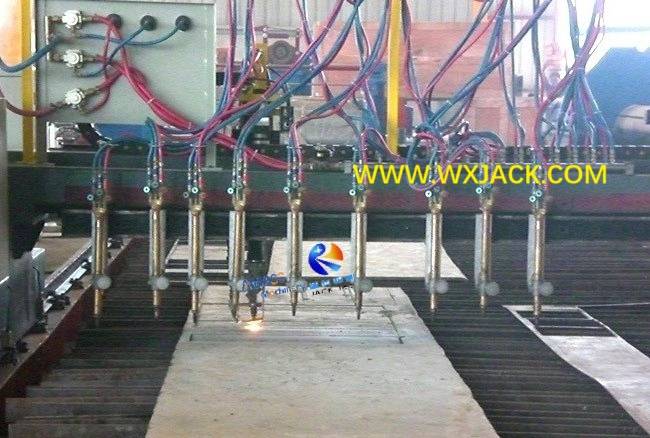

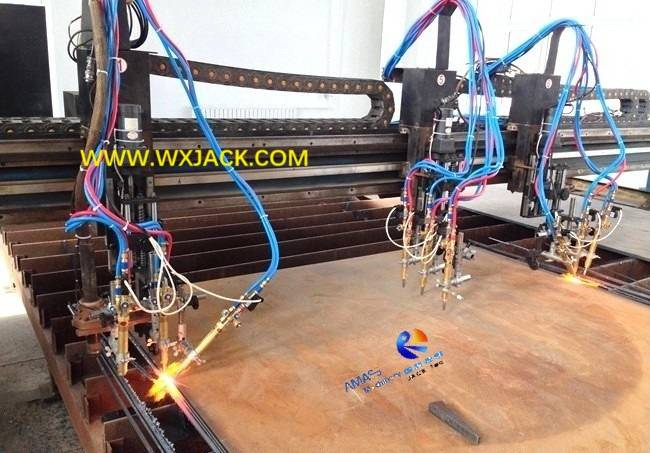

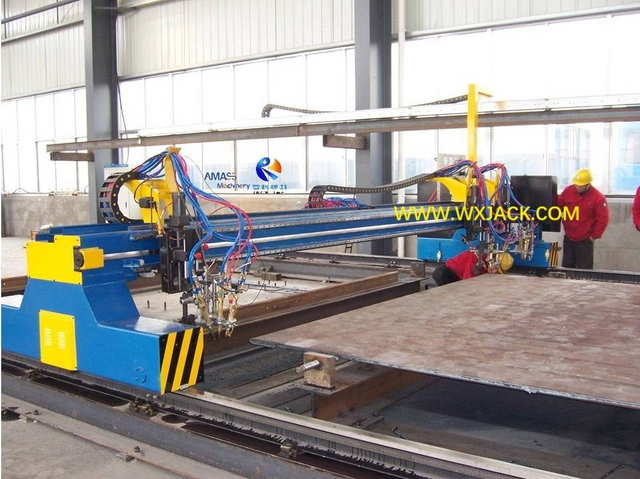

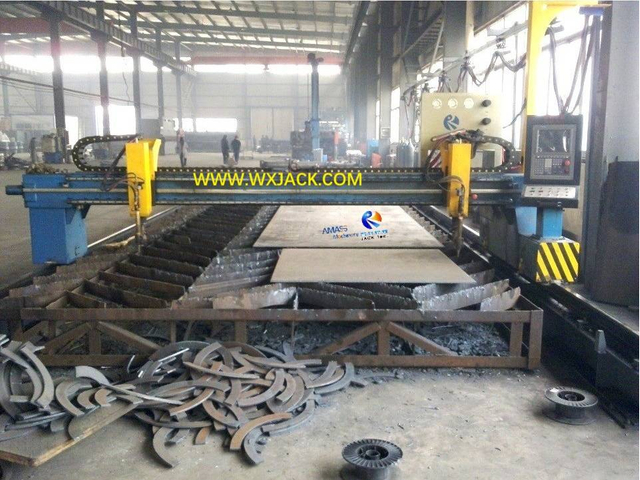

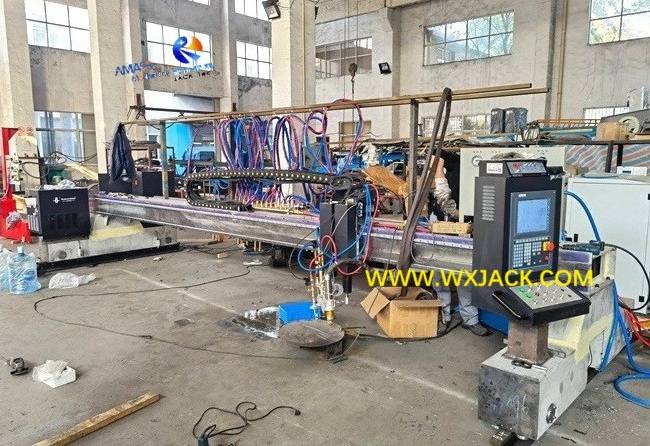

Модель Wuxi JACK CNC-CG3000 Тройной станок газовой резки с ЧПУ, оснащенный 3 тройными резаками: (Рис.2)

2. Форма применения станка для резки листового металла с ЧПУ:

Станок для резки полосовых пластин с ЧПУ представляет собой комбинацию:
1) Машина газовой резки с ЧПУ, для фигурной резки листового металла из черных металлов (углеродистой стали);
2) Станок плазменной резки с ЧПУ, для фасонной резки листов листового металла цветных металлов (нержавеющая сталь/бронза/алюминий);
3) Станок для резки листового металла с ЧПУ, для выполнения резки полос на пластине из углеродистой стали;
При практическом использовании вышеуказанные три функции могут быть интегрированы в один комплект станка для резки листового металла с ЧПУ в зависимости от требований и предпочтений клиента:

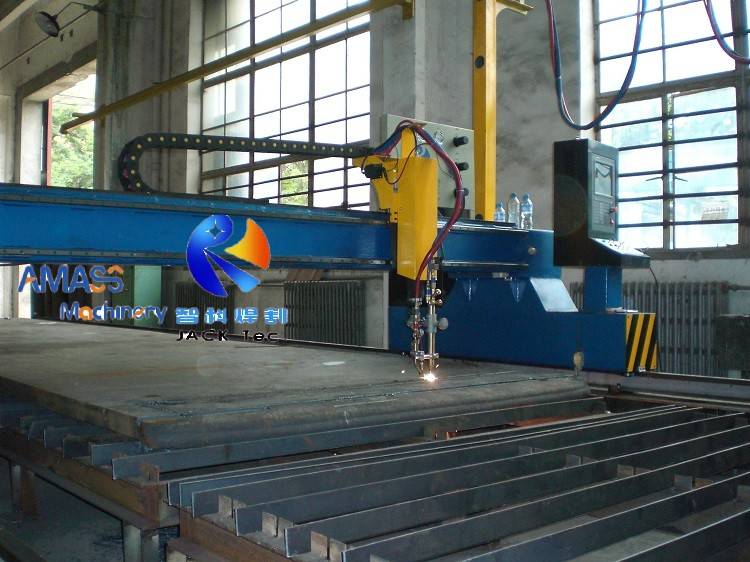

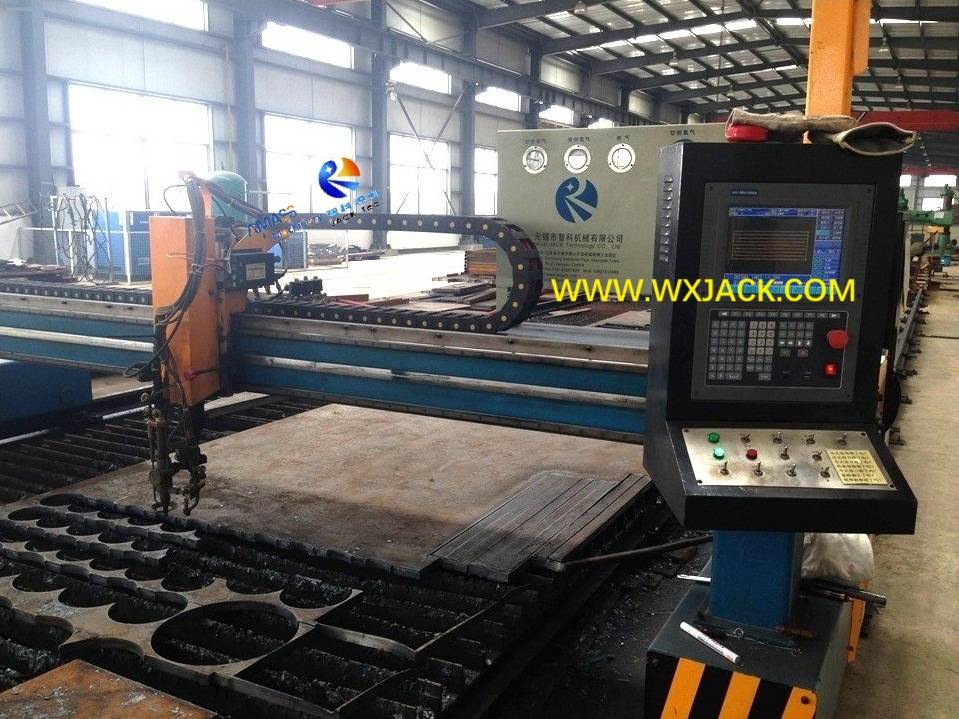

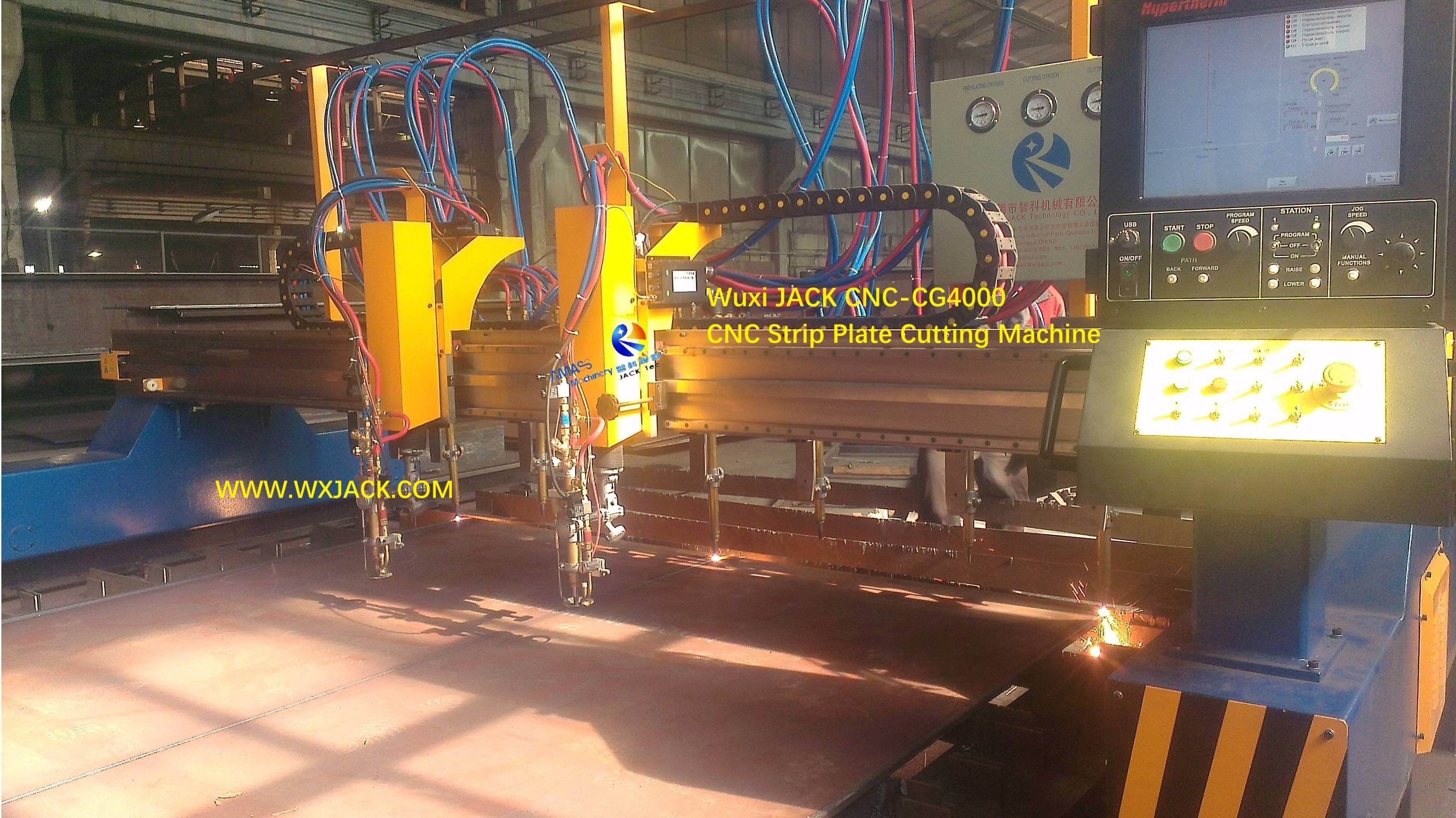

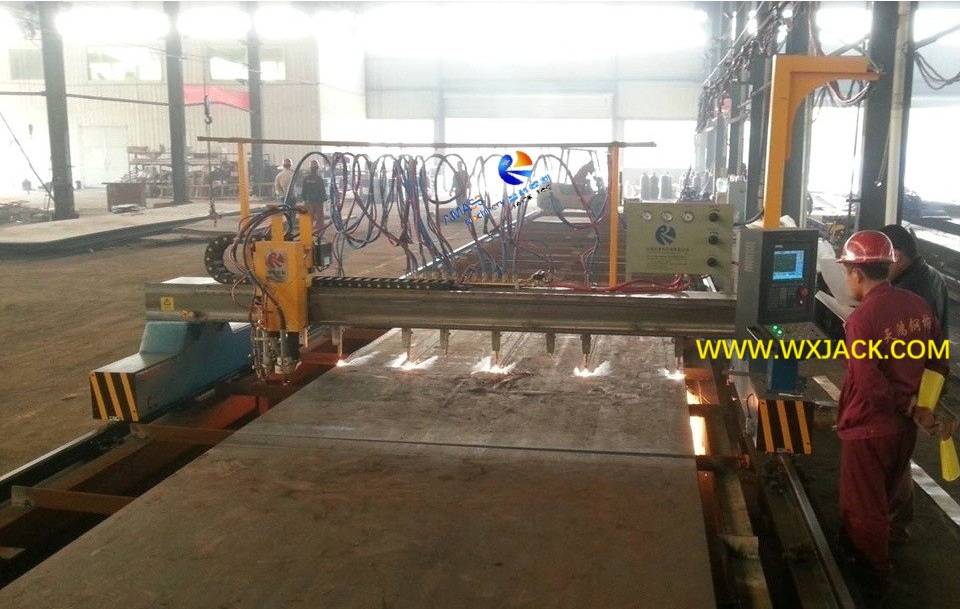

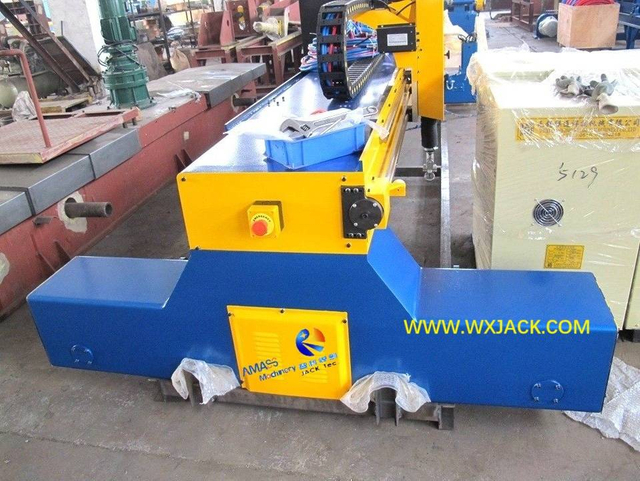

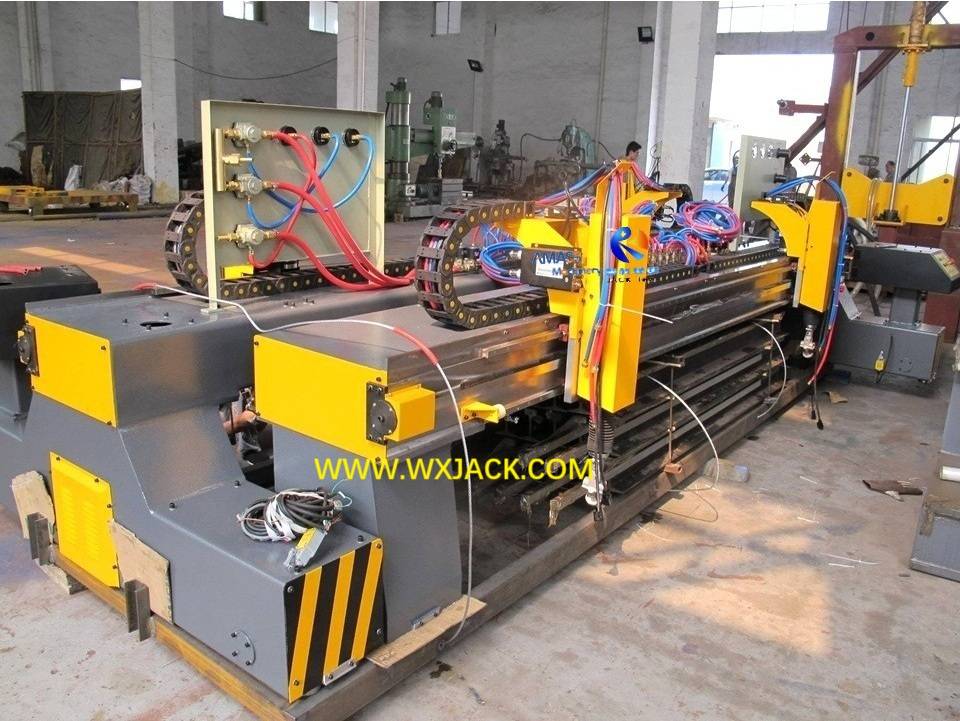

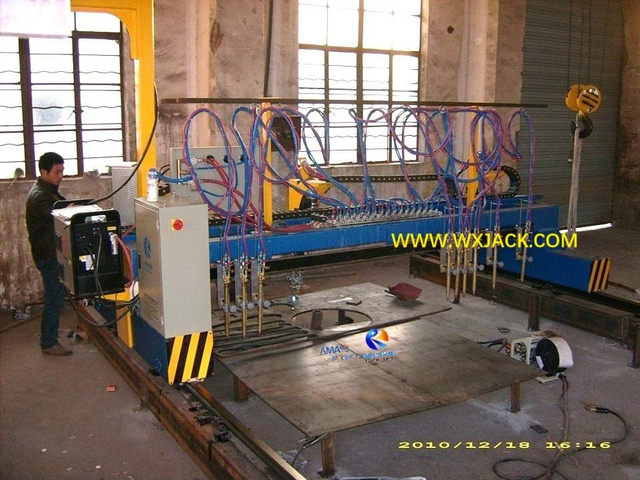

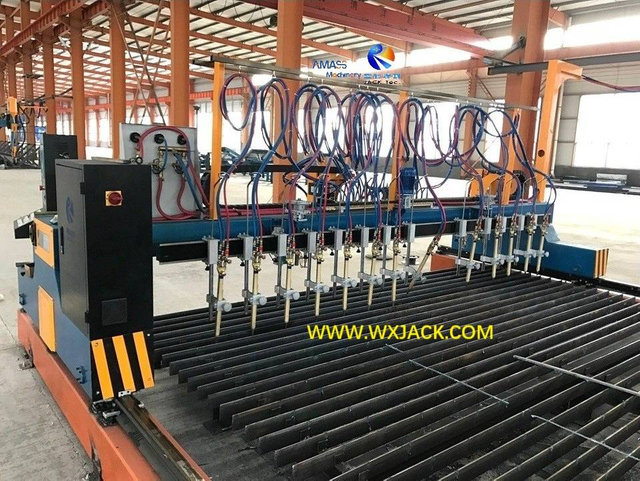

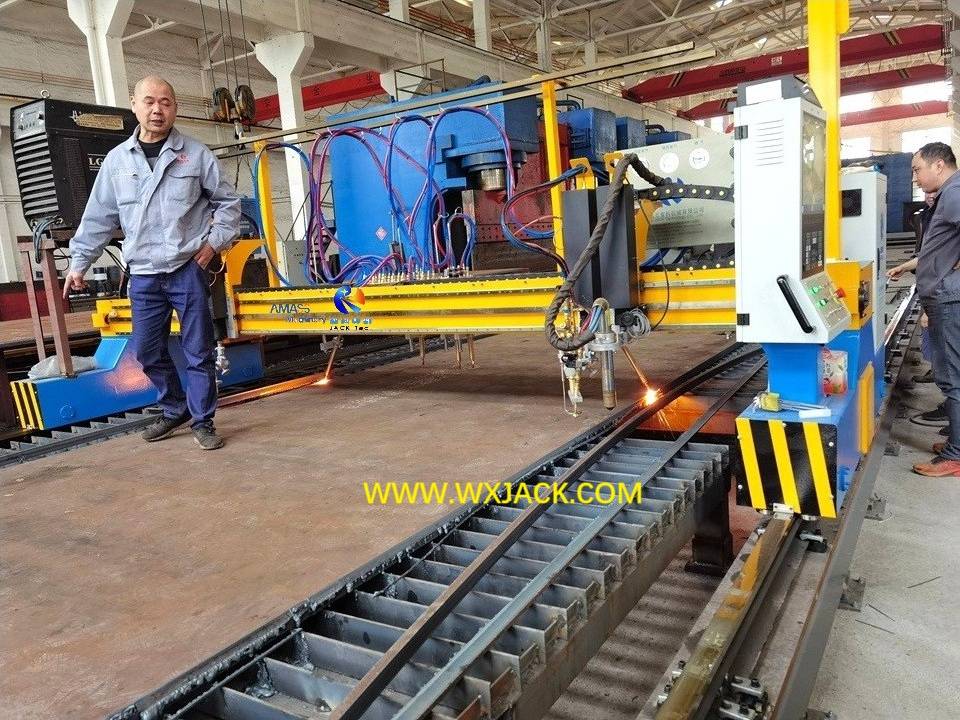

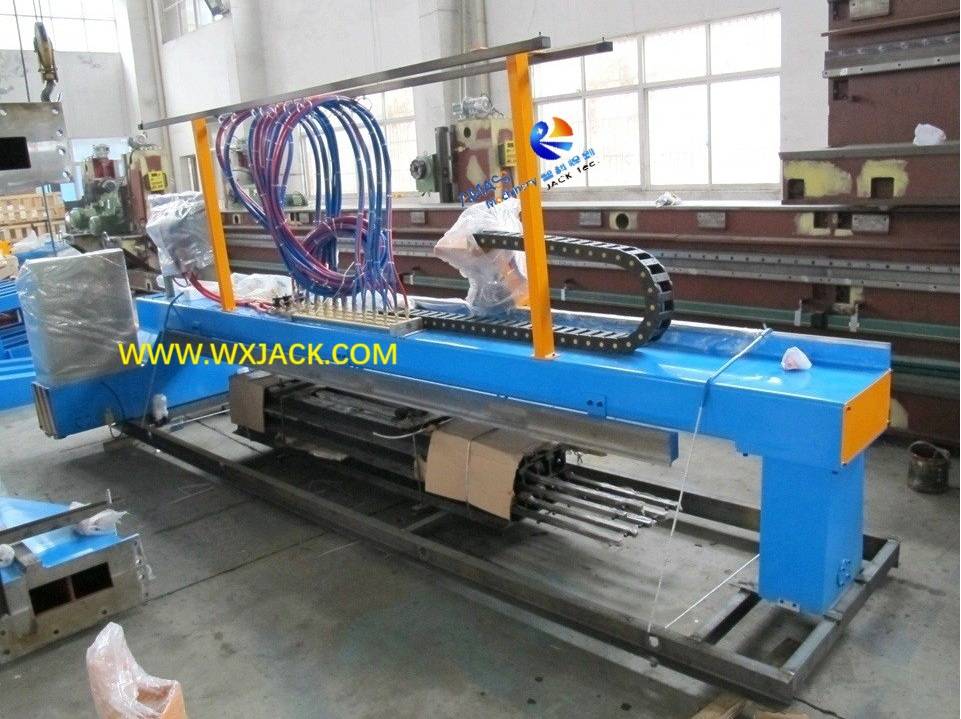

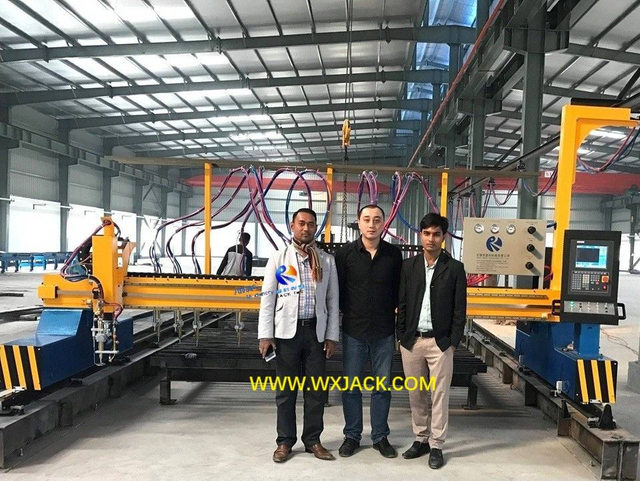

1) Резка полосы на машине газовой резки с ЧПУ Wuxi JACK: (Рис.3)

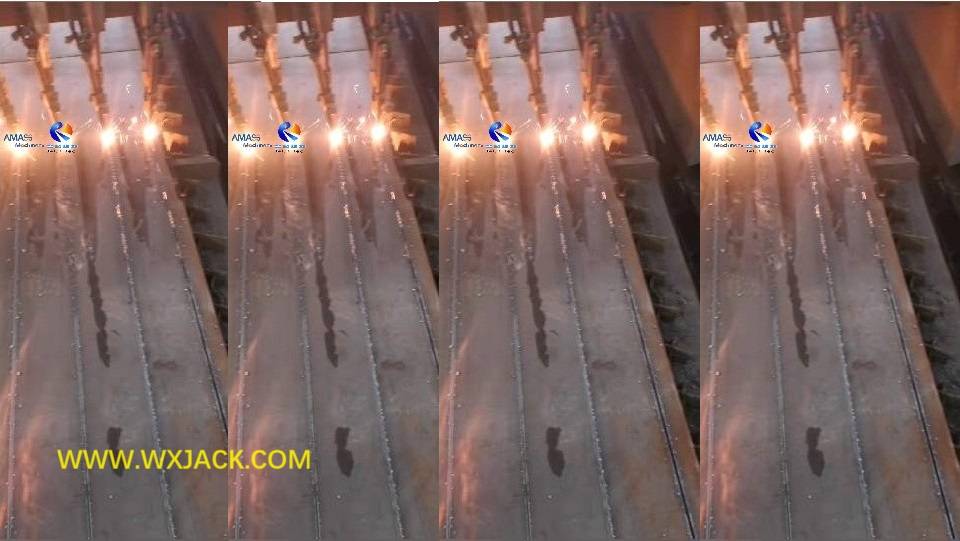

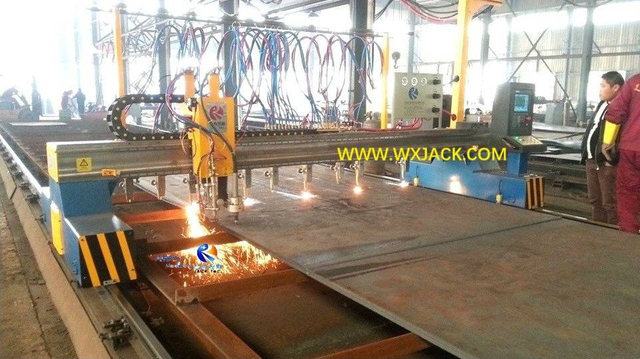

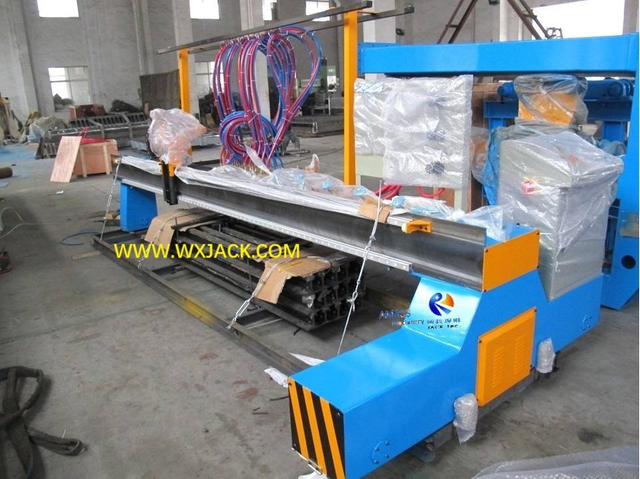

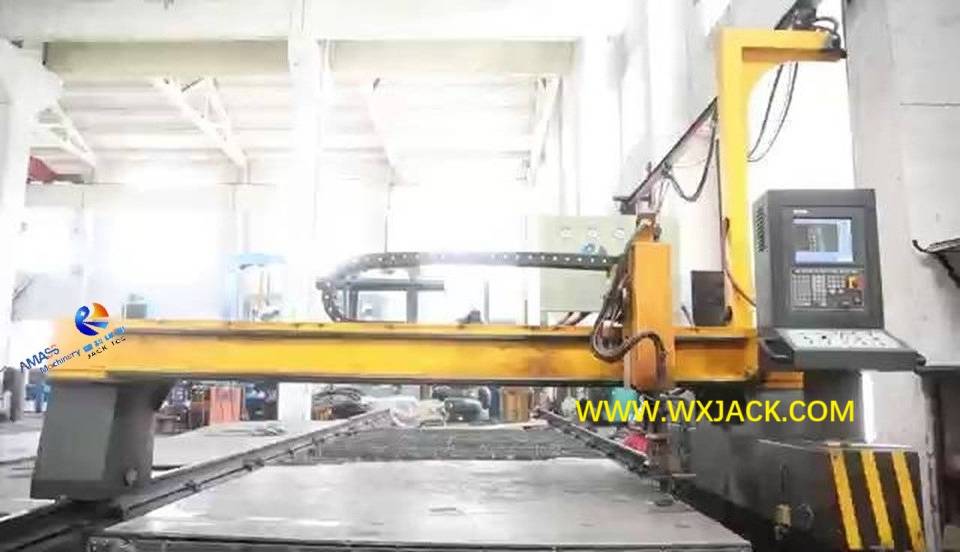

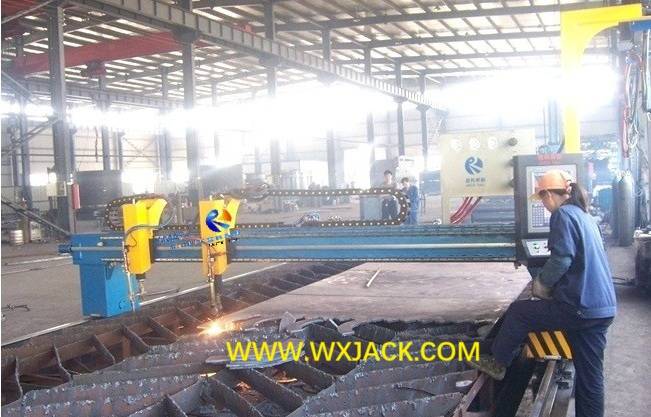

2) Фигурная резка на станке газовой резки с ЧПУ Wuxi JACK: (Рис.4)

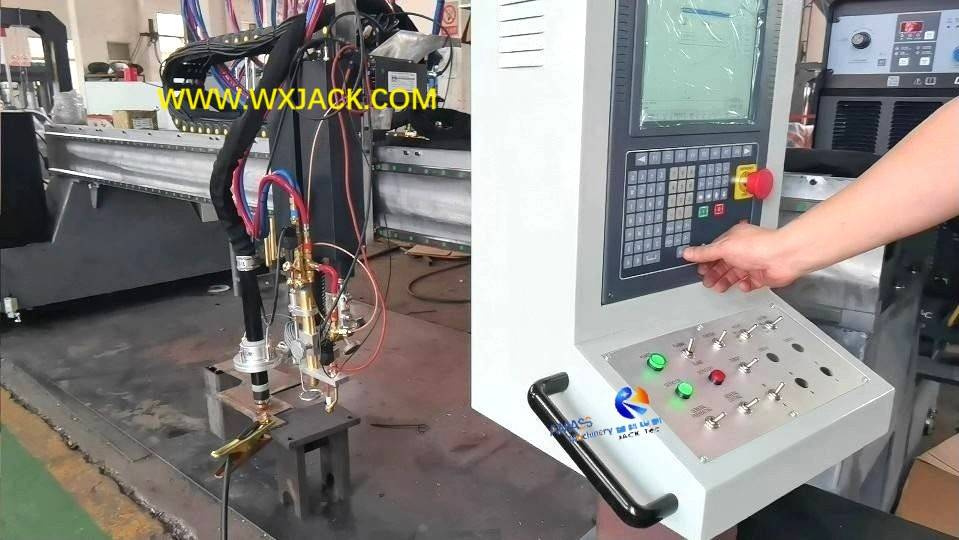

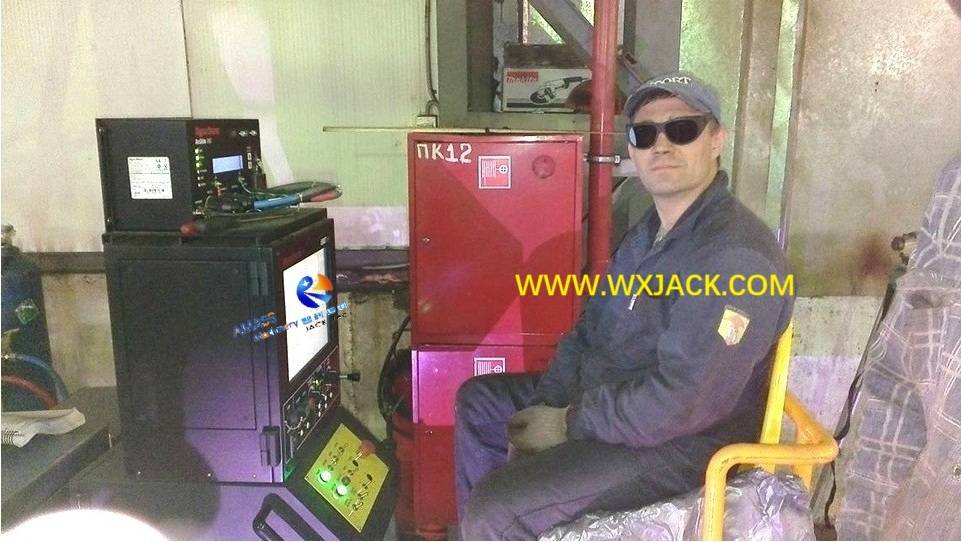

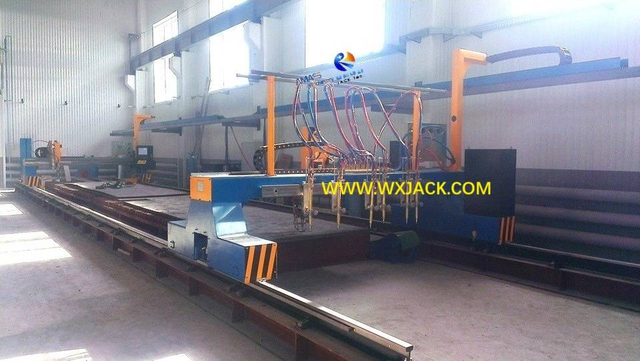

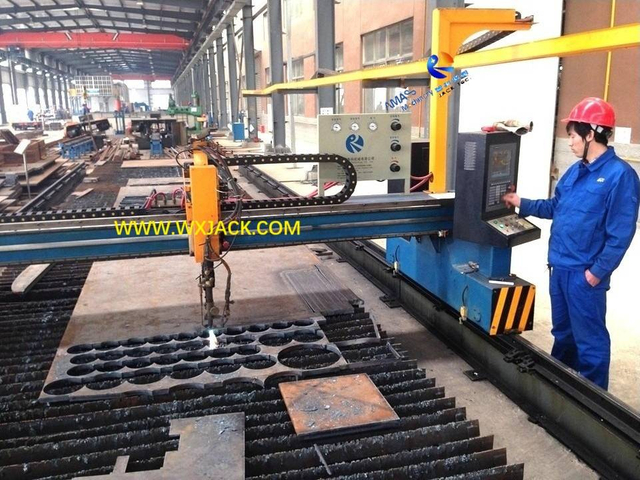

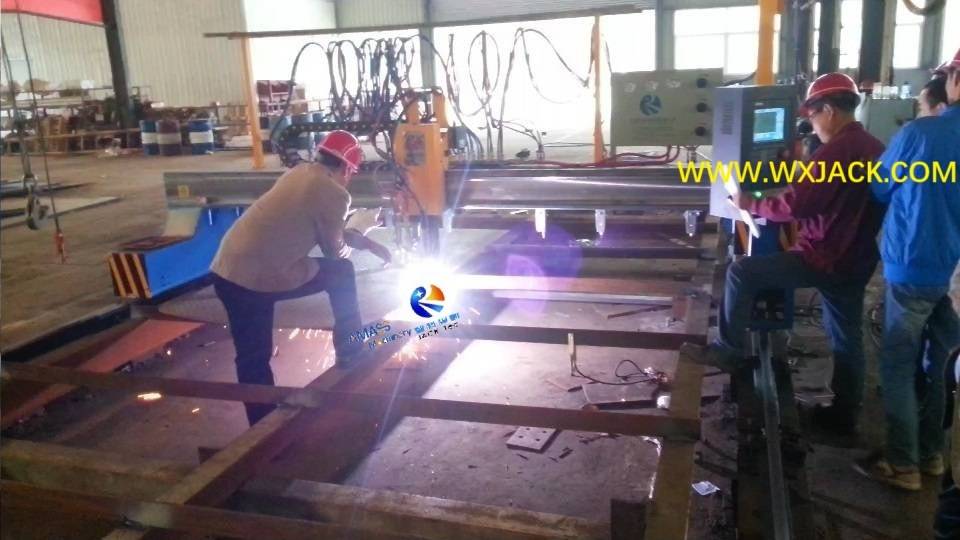

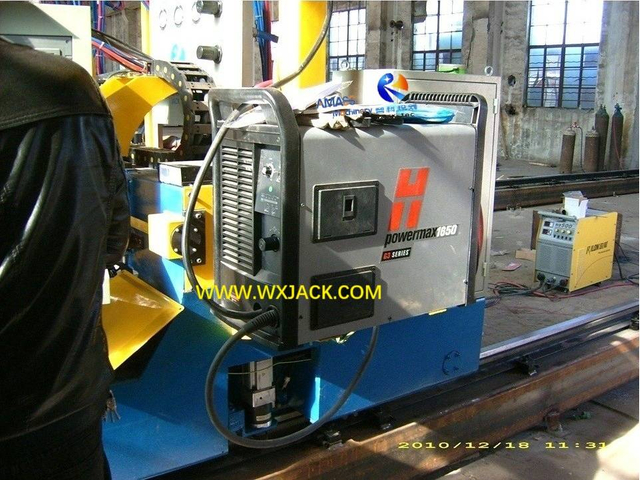

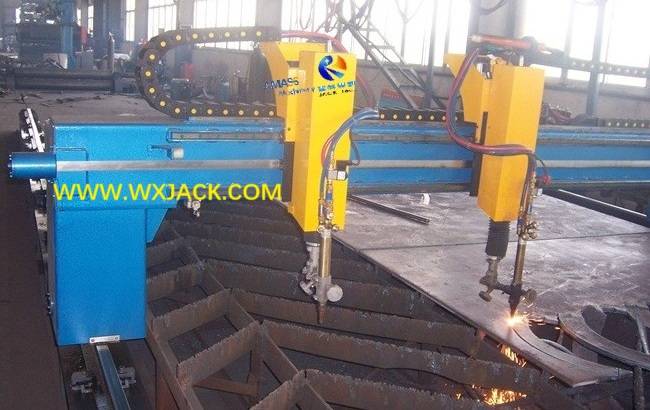

3) Рабочая площадка станка плазменной резки с ЧПУ Wuxi JACK: (Рис.5)

3. Жизненно важная роль станка для резки полосовых пластин с ЧПУ:

1) 1^ул. Операция: Станок для резки листового металла с ЧПУ является базовым и незаменимым 1^ул. операционное оборудование, применяемое практически во всех отраслях обрабатывающей промышленности, позволяющее получать рабочие детали из листового металла необходимого контура и размеров, подготавливая заготовки к следующему этапу технологического процесса;
2) Прогресс стрелы: Станок для резки полосовых пластин с ЧПУ за последние десятилетия быстро развивается и становится оборудованием №1 на любом производственном предприятии;
3) Предыстория разработки: До появления станка для резки листового металла с ЧПУ резка листового металла выполнялась вручную, что отличалось не только низкой эффективностью, но и неконтролируемой точностью;
4) Огромная выгода: С появлением станка для резки полосовых пластин с ЧПУ как резка полос, так и фасонная резка листового металла становится высокоэффективной, с высочайшей степенью точности, достигаемой последовательным и контролируемым образом:

Автоматизация резки листового металла становится реальностью благодаря станку для резки листового металла с ЧПУ: (Рис.6)

4. Основная классификация и сравнение станков для плазменной резки листового металла с ЧПУ:

1) Возьмите режущие материалы и основные функции в качестве ориентира. Станок для резки полосовых пластин с ЧПУ имеет три основных направления:

а) Станок газовой резки с ЧПУ: Листовой металл режется кислородным топливом и режущим газом: ацетиленом или пропаном;
б) Станок плазменной резки с ЧПУ: Листовой металл режется ионизированным сжатым воздухом и азотом;
в) Станок для резки пластин с ЧПУ с функцией сверления (Сверлильный и режущий станок с ЧПУ): Сначала сверлим отверстия в листовом металле, затем вырезаем из пластин готовый контур.Сверление осуществляется механическим сверлом, а резка может быть как газопламенной, так и плазменной:

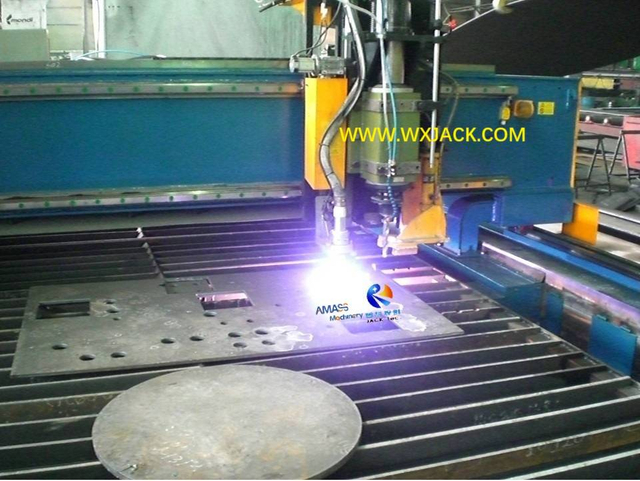

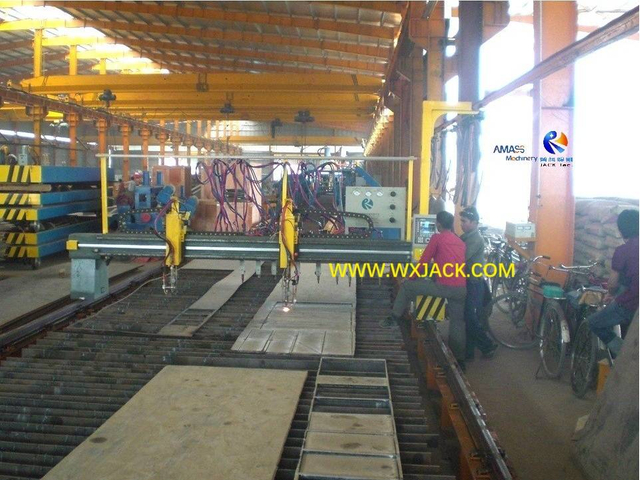

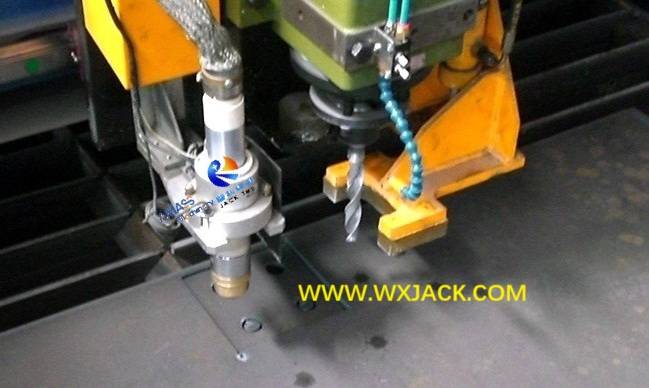

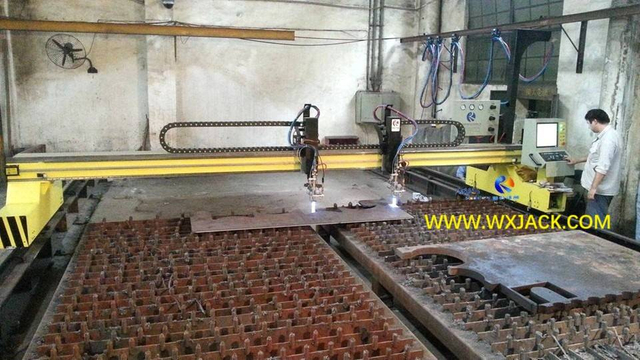

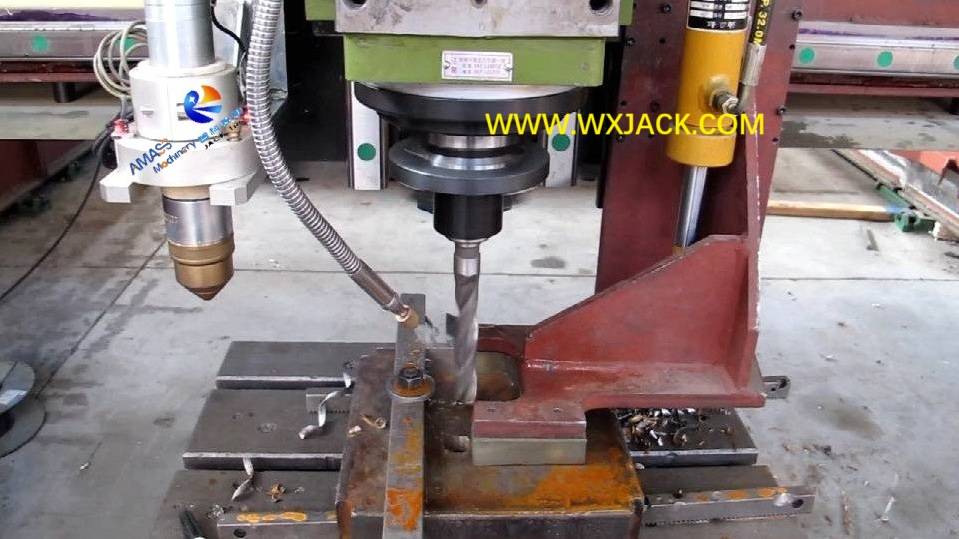

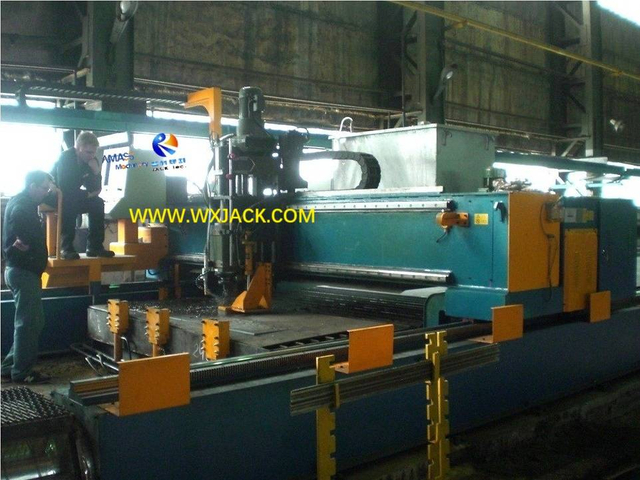

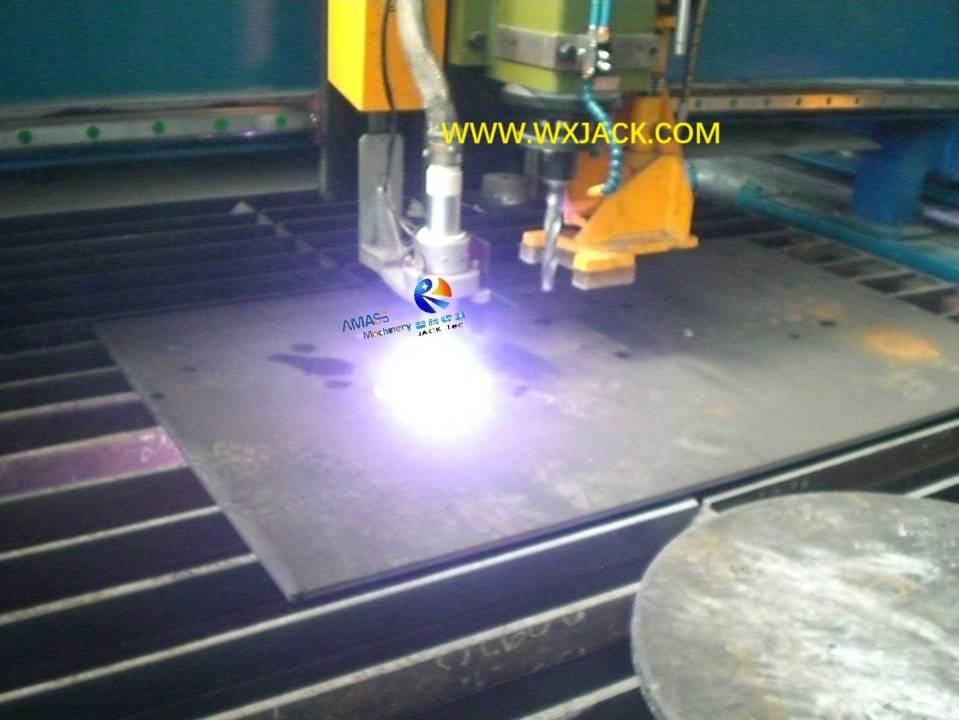

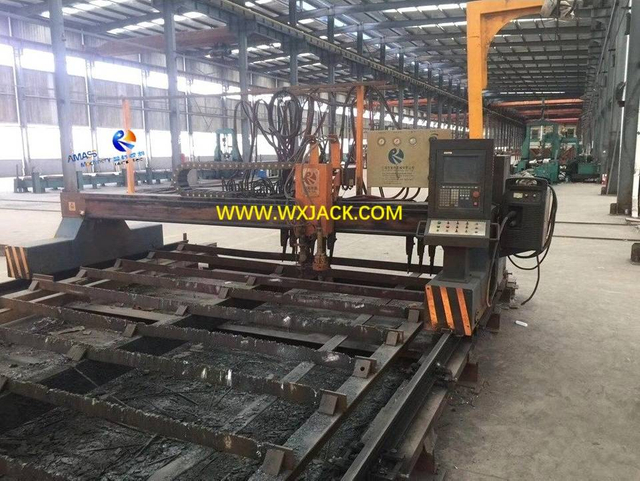

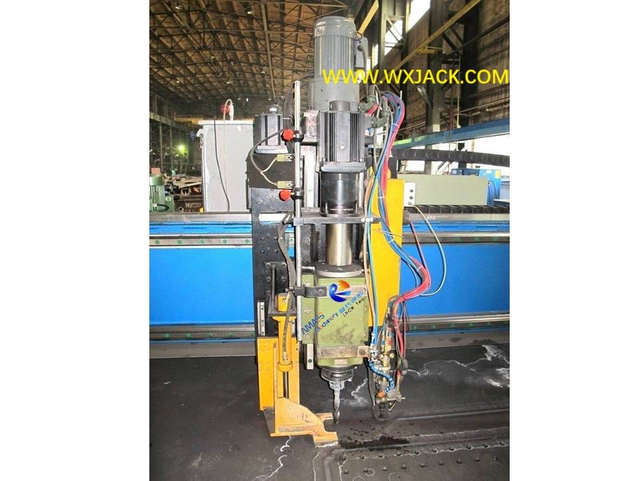

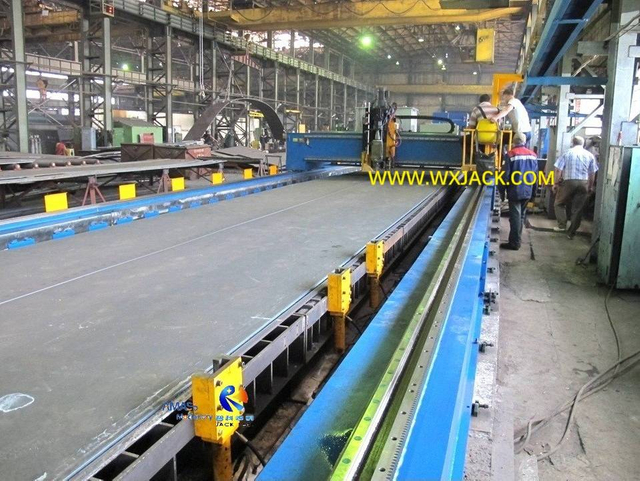

Рабочий момент сверлильно-режущего станка с ЧПУ Wuxi JACK: (Рис.7)

2) Различные технические характеристики станка для плазменной резки листового металла с ЧПУ:

а) Станок газовой резки с ЧПУ используется для резки листов углеродистой стали средней и большой толщины толщиной до 200 мм.Чем толще пластина, тем медленнее скорость резки;
б) Станок плазменной резки с ЧПУ режет листовой металл небольшой и средней толщины из различных материалов.Скорость резки выше, чем у газовой резки;
3) Сложная конфигурация: При практическом применении, помимо индивидуального оборудования станка для резки полосовых пластин с ЧПУ, Wuxi JACK также может разработать индивидуальное решение по индивидуальному заказу »Комплекс станков для резки листового металла с ЧПУ', чтобы удовлетворить взыскательный спрос клиентов;
4) Страница сводки: Быстрый и общий обзор семейства продуктов станков для резки полосовых пластин с ЧПУ доступен на веб-странице »Обзор станка для резки пластин с ЧПУ Wuxi JACK'.

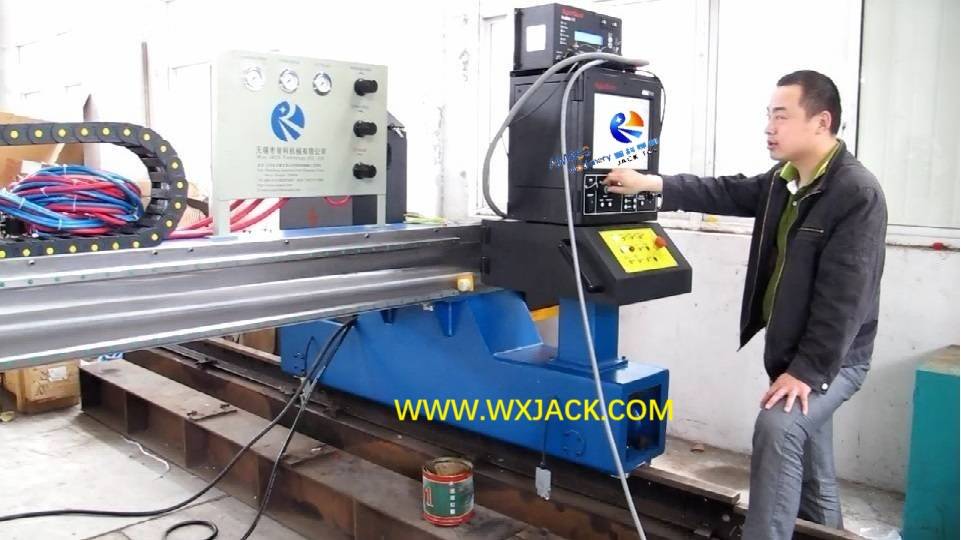

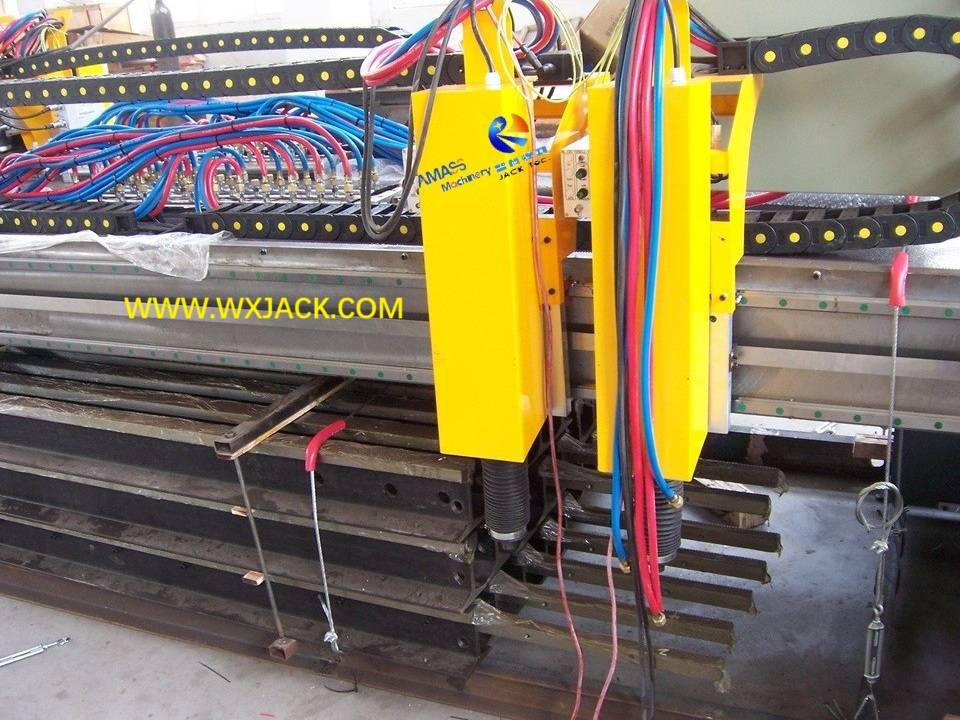

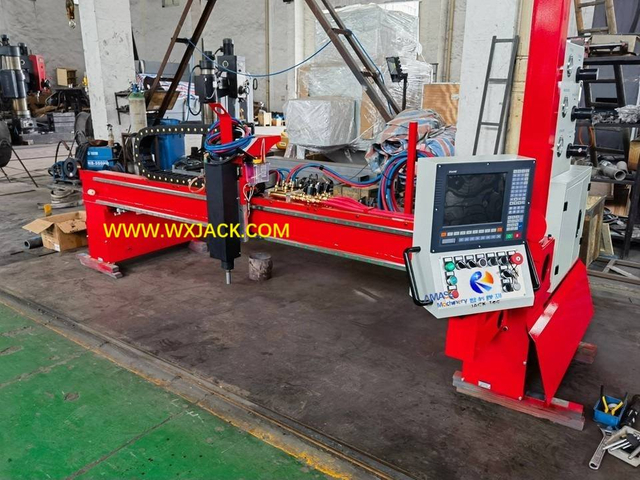

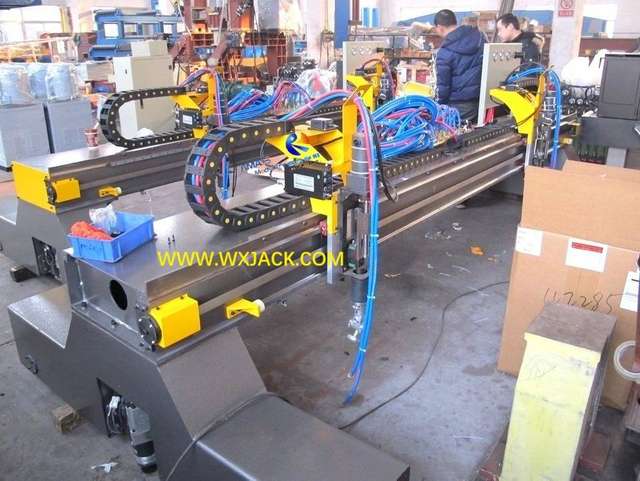

Пролистываемые слева фотографии: Основные функциональные блоки станка для резки пластин с ЧПУ Wuxi JACK

Техническая особенность: Станок для резки листового металла с ЧПУ сочетает в себе технологию числового управления, технику термической резки и оригинальную механическую конструкцию в одном оборудовании.Его основными единицами являются:


1. Механическая основная рама станка для резки полосовых пластин с ЧПУ:

1) Роль и работа: Он представляет собой основной корпус и корпус станка для резки листового металла с ЧПУ.Во время работы механическая основная рама перемещается по параллельным режущим рельсам в продольном направлении, выполняя резку двухмерной формы по осям X и Y на металлической пластине заготовки;
2) Структура: Большинство станков для газовой и плазменной резки листов с ЧПУ имеют основную раму в виде портала коробчатой ​​конструкции, который приводится в движение серводвигателями для перемещения вдоль продольных параллельных направляющих резки;

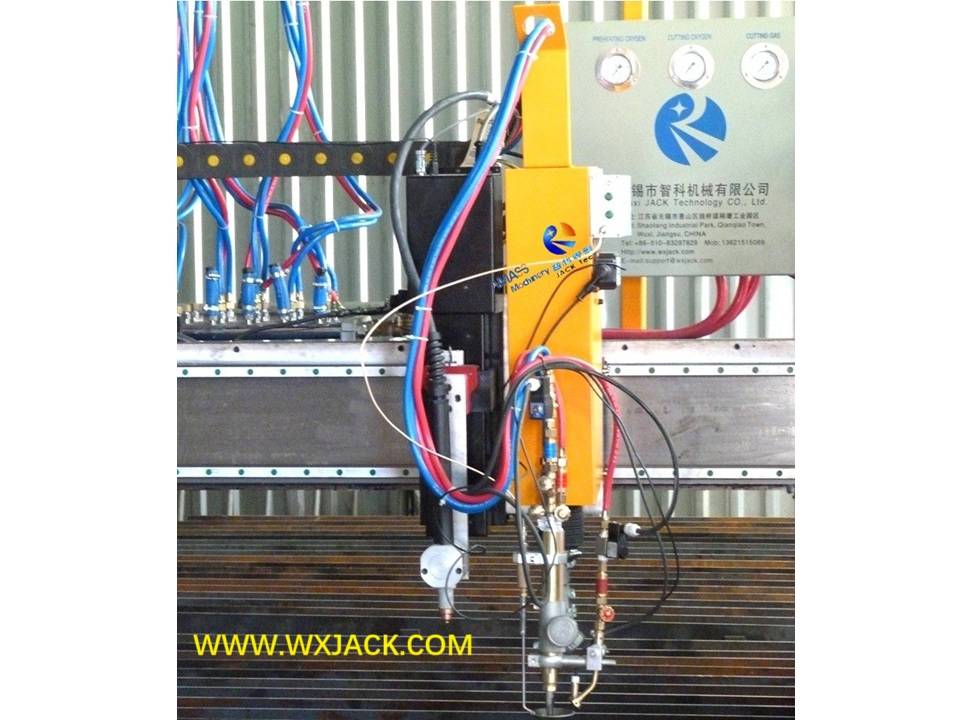

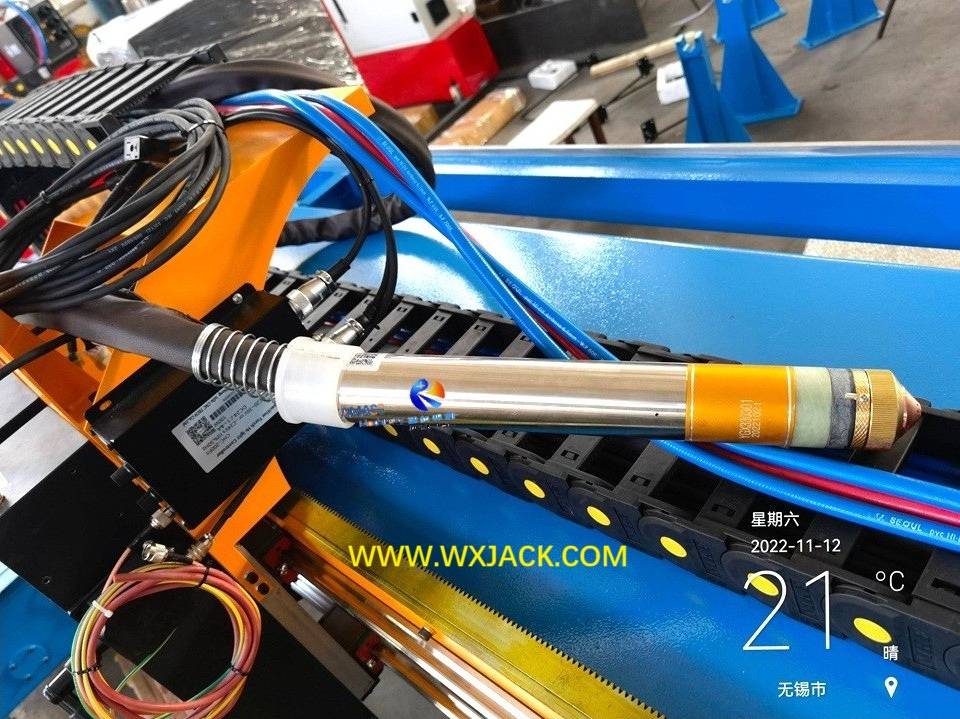

3) Резаки в станке для газовой и плазменной резки листов с ЧПУ:

а) Резак установлен на каретке моторного привода;
б) Эта моторизованная каретка установлена ​​на горизонтальной балке движущегося механического портала;
в) Под управлением серводвигателя эта моторизованная каретка перемещается влево и вправо вдоль горизонтальной балки, выполняя режущее движение по оси X на станке для резки пластин с ЧПУ;

2. Рельсы продольной резки и платформа для резки на станке для резки листового металла с ЧПУ:

1) Во время резки основной корпус механического портала перемещается по продольным параллельным режущим рельсам длиной 15 м с рабочей скоростью резки;
2) 15 м — это стандартная длина продольных параллельных направляющих для резки листового металла с ЧПУ, которая может быть изготовлена ​​по специальному заказу;
3) Точность управления: Точность линейности продольных параллельных режущих рельсов по всей длине существенно влияет на качество резки станка для резки полосовых пластин с ЧПУ;
4) Режущая платформа: Заготовка (листовая металлическая пластина) во время резки укладывается плоско на режущую платформу.Обычно его изготавливает клиент с дизайнерской печатью, предоставленной Wuxi JACK;

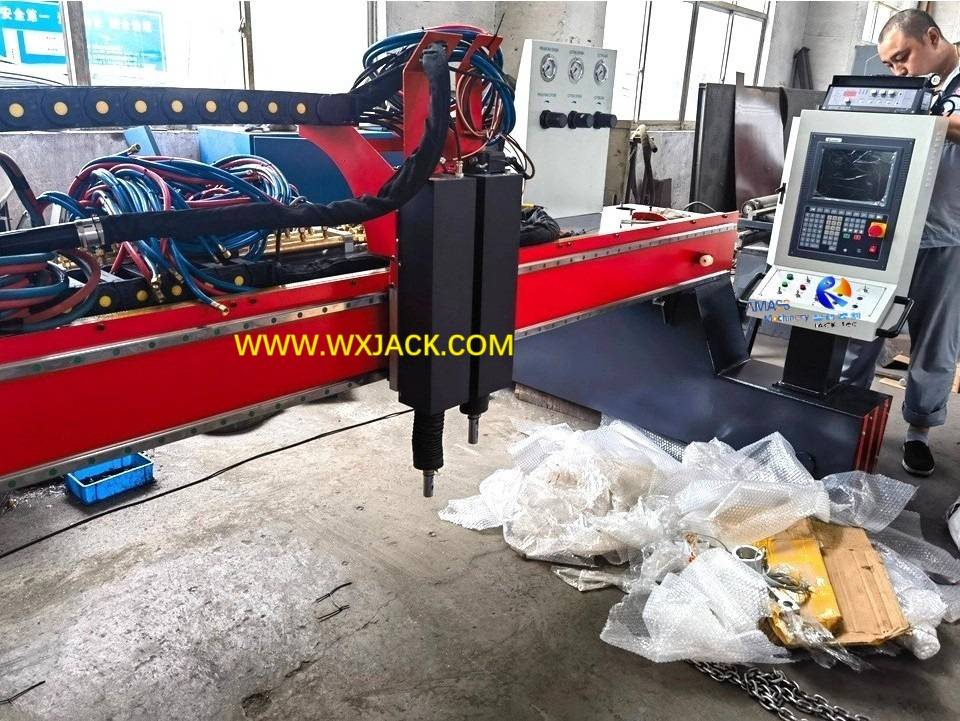

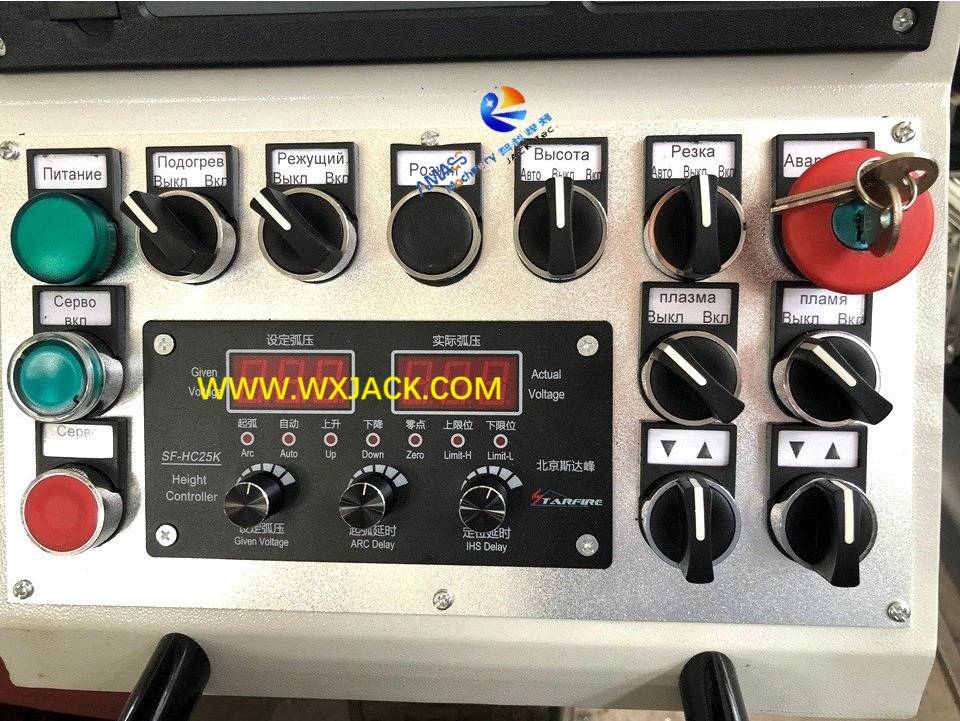

3. Контроллер ЧПУ и электрическая система управления станком для резки полосовых пластин с ЧПУ:

1) Роль и основные функции: ЧПУ является «мозгом» станка для резки пластин с ЧПУ: он генерирует программу резки, преобразует программу в команду действия и отправляет командный сигнал на исполнительные ячейки станка для резки пластин с ЧПУ, отслеживая и корректируя весь процесс резки;

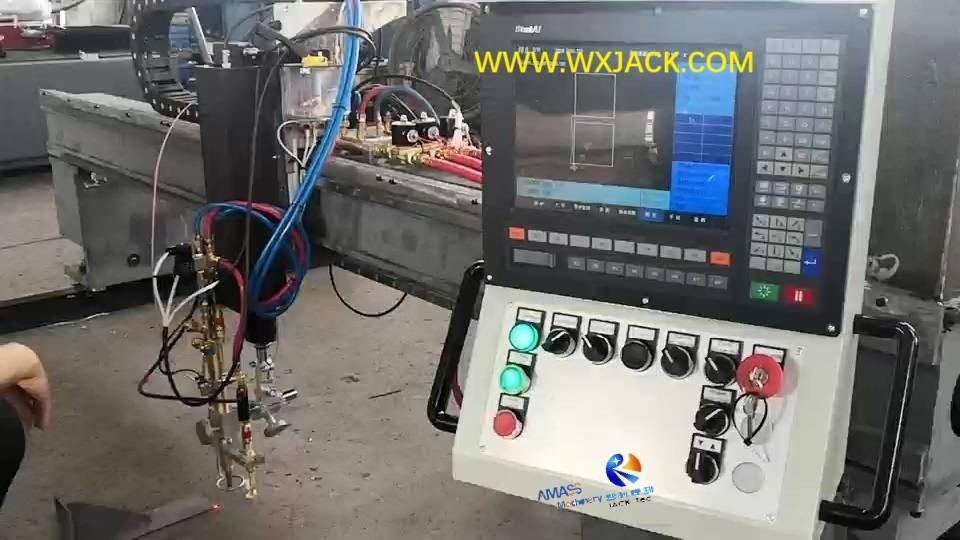

2) Дополнительные бренды: Существует несколько марок контроллеров с ЧПУ, которые представляют собой специальную систему управления для станков с ЧПУ для резки пластин;

4. Система газовой и плазменной резки на станке для резки листового металла с ЧПУ:

1) Машина газовой резки с ЧПУ, включает в себя контур подачи кислорода и ацетилена/пропана для режущего газа, панель регулирования режущего газа, встроенную группу управления режущим газом, емкостной регулятор высоты резака;

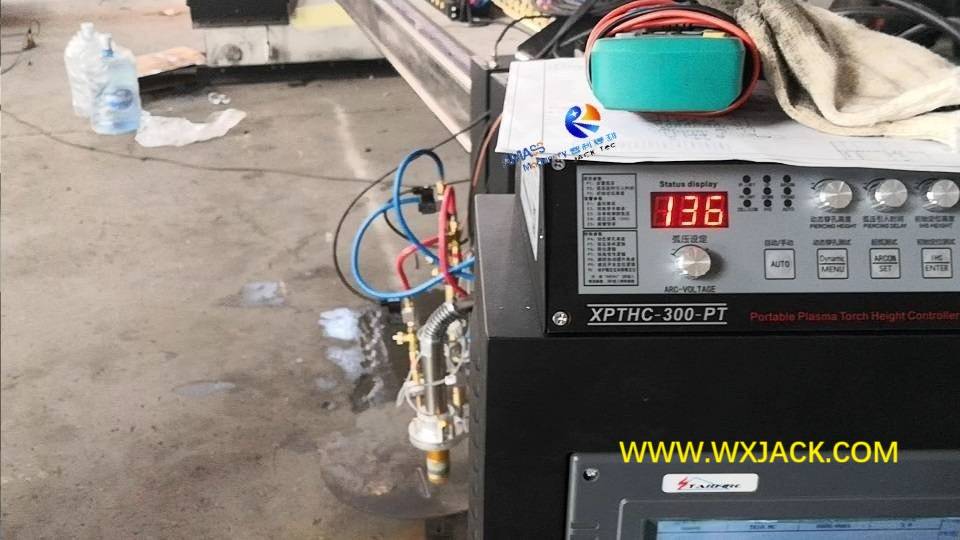

2) Станок плазменной резки с ЧПУ, В комплект входит источник питания плазмы, регулятор высоты резака для напряжения дуги.


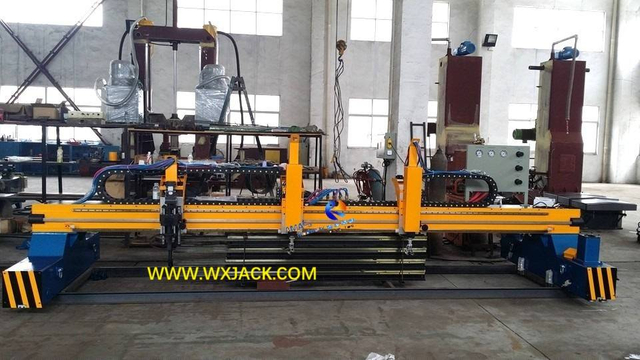

Развитие и использование станка газовой резки с ЧПУ:

1. Происхождение: Это первый развитый тип станка для резки пластин с ЧПУ;
2. Газовая резка: Машина газовой резки с ЧПУ использует кислород в качестве основного газа для термической резки, а также ацетилен или пропан;

3. Применимые характеристики заготовки станка газовой резки с ЧПУ:

1) Материал: Станок газовой резки с ЧПУ наиболее подходит для черный листовой металл, особенно пластина из углеродистой стали;
2) Толщина листового металла: Для резки толстой металлической пластины, особенно толщина выше 50 мм, в настоящее время машина газовой резки с ЧПУ является единственным возможным решением;

4. Преимущества станка газовой резки с ЧПУ:

1) Самый низкий бюджет покупки: Это наиболее характерная особенность станка газовой резки с ЧПУ.По сравнению с другими ветвями станков для резки листового металла с ЧПУ, будь то станок плазменной резки с ЧПУ или лазерная резка, станок газовой резки с ЧПУ имеет самые низкие расценки на покупку оборудования;
2) Минимальные эксплуатационные расходы: Без каких-либо расходных материалов для станка плазменной резки с ЧПУ или лазерной резки эксплуатационные расходы станка газовой резки с ЧПУ очень малы: связаны только с низким потреблением электроэнергии и потреблением газа для резки;

5. Недостатки станка газовой резки с ЧПУ:

1) Относительно низкая скорость резания: Машина газовой резки с ЧПУ имеет более низкую производительность, чем другие машины для резки пластин с ЧПУ: в диапазоне 100 ~ 1000 мм/мин рекомендуемая скорость составляет 500 ~ 600 мм/мин;
2) Резка образовавшегося шлака: Режущий пропил станка для газовой резки с ЧПУ содержит определенные шлаки, и иногда его необходимо обрезать после резки;

6. Подразделение по машинам газовой резки с ЧПУ:

По форме резки станок газовой резки с ЧПУ подразделяется на 3 подгруппы:
1) Станок для резки полосовых пластин с ЧПУ: Для осуществления как фигурной резки, так и резки полос;
2) Станок для резки полосовых пластин: Только для получения огневой резки полос;
3) Станок для резки тройной пластины: Для выполнения фасок кромок тройной пламенной резкой;
Вышеупомянутые 3 станка для газовой резки с ЧПУ могут быть изготовлены индивидуально или объединены в единый комплект станка для резки листового металла с ЧПУ.


Технические характеристики станка газовой резки с ЧПУ:

1. Эффективная ширина резки: Модели станков для резки полосовых пластин с ЧПУ основаны на ширине пластины, от ЧПУ-CG3000 к ЧПУ-CG10000 Станок для резки пластин с ЧПУ;
2. Значение модели: Если взять в качестве примера CNC-CG3000, то это означает, что пролет рельсов параллельной резки станка для резки листового металла с ЧПУ составляет 3000 мм.Соответственно, наибольшая ширина листового металла составляет 2200 мм (3000 мм минус 800 мм);
3. Обычные модели: В практическом применении наиболее распространенными моделями станков для резки листового металла с ЧПУ являются: ЧПУ-CG4000, и ЧПУ-CG5000, и ЧПУ-CG6000.

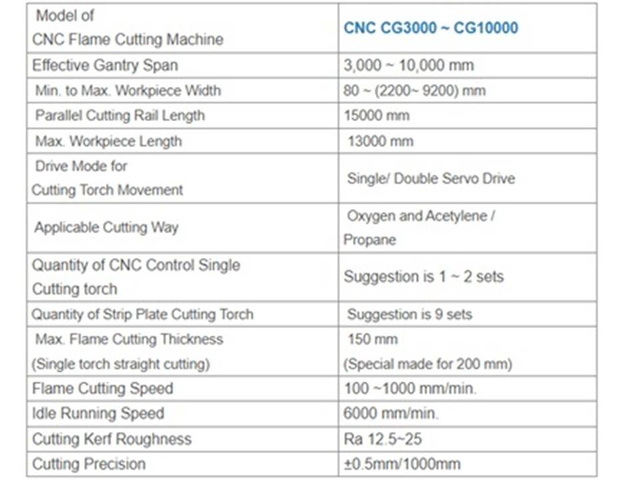

Технические параметры станка газовой резки с ЧПУ:

Предыстория разработки и применение станка плазменной резки с ЧПУ:

1. Происхождение и преимущества станка плазменной резки с ЧПУ:

Разработан на базе станка газовой резки с ЧПУ. в целях:
1) Расширьте материалы заготовок листовой металл станка для резки листового металла с ЧПУ от черного металла до цветного: нержавеющая сталь/латунь/алюминий и т. д.;
2) Более гладкий пропил. по кромке заготовок, чем газовая резка;
3) Увеличение скорости резки. чем машина газовой резки с ЧПУ;
4) Доступна более универсальная механическая конструкция: Помимо обычной портальной рамы, также имеется высокоточная конструкция стола / подводный станок для резки пластин с ЧПУ;

2. Техническое описание на станке плазменной резки с ЧПУ:

1) Механическая рама: Большинство из них представляют собой моторизованный движущийся портал;
2) Система плазменной резки: Различные модели источников питания плазменной резки/резаков/расходных материалов поставляются на аутсорсинг.На это приходится большая доля затрат на производство и покупку станков для резки пластин с ЧПУ;

3. Ограничения станка плазменной резки с ЧПУ:

1) Только для тонкой и средней толщины: Оптимальный диапазон — 1–35 мм.Теоретически доступно 35–50 мм;
2) Более высокие эксплуатационные расходы, чем газовая резка: Станок плазменной резки с ЧПУ выше, за счет расходных материалов: Сопло/колпачок/электрод...;
3) Негативное отношение к рабочему окружению: В станке плазменной резки с ЧПУ образуются дым и свет, что оказывает негативное воздействие на операторов;
4) Очевидно более высокий бюджет покупки. станка плазменной резки с ЧПУ, чем станка газовой резки с ЧПУ;

4. Дальнейшая классификация станков плазменной резки с ЧПУ:

1) Основная структура: Большинство станков плазменной резки с ЧПУ имеют подвижный портал с электроприводом;
2) Продукт «Высокого класса»: Например, Подводный тип для обеспечения удобства работы;CG1500 Тип стола Станок плазменной резки с ЧПУ для достижения высочайшей точности резки.

5. Технические характеристики станка плазменной резки с ЧПУ:

1. Модельный ряд: От CNC-CG3000 до CNC-CG10000;
2. Обычные модели: ЧПУ-CG4000 и ЧПУ-CG5000.

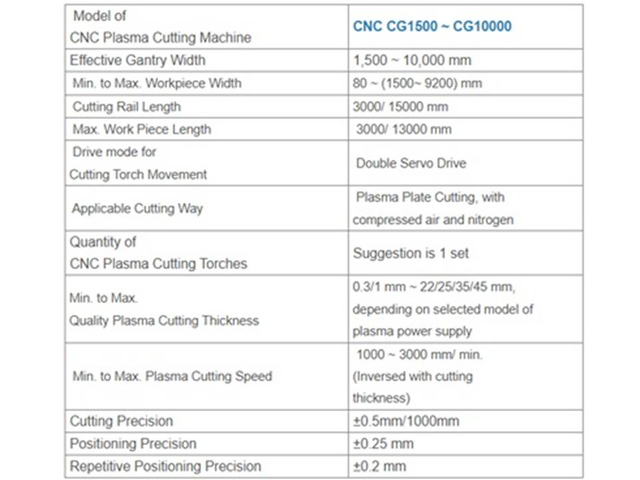

Технические параметры станка плазменной резки с ЧПУ:

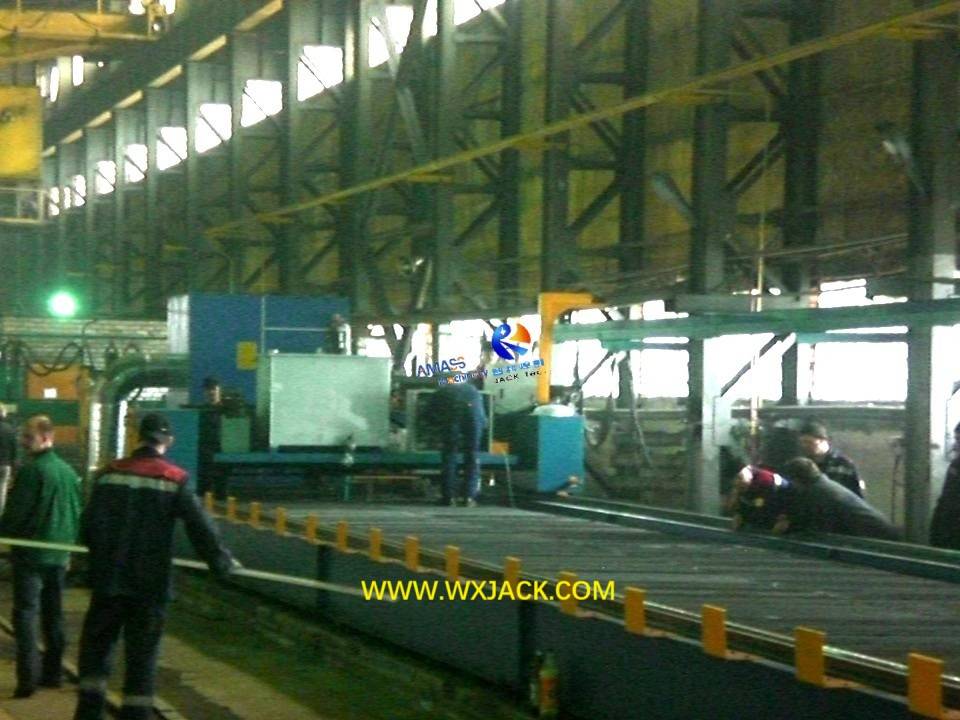

Мощные функции станка для сверления и резки пластин с ЧПУ:

1. Формирование: Станок для резки и сверления пластин с ЧПУ — это станок для резки пластин с ЧПУ, интегрированный с функцией сверления;

2. Двойные функции: Таким образом, один комплект оборудования может выполнять как фигурную резку, так и позиционирующее сверление на листах листового металла;

3. Рабочие органы станка для резки и сверления листового металла:

1) Фигурная резка Возможна как газовая, так и плазменная резка.Плазменная резка имеет больший выбор;
2) Бурение реализуется с механическим наконечником для сверления;

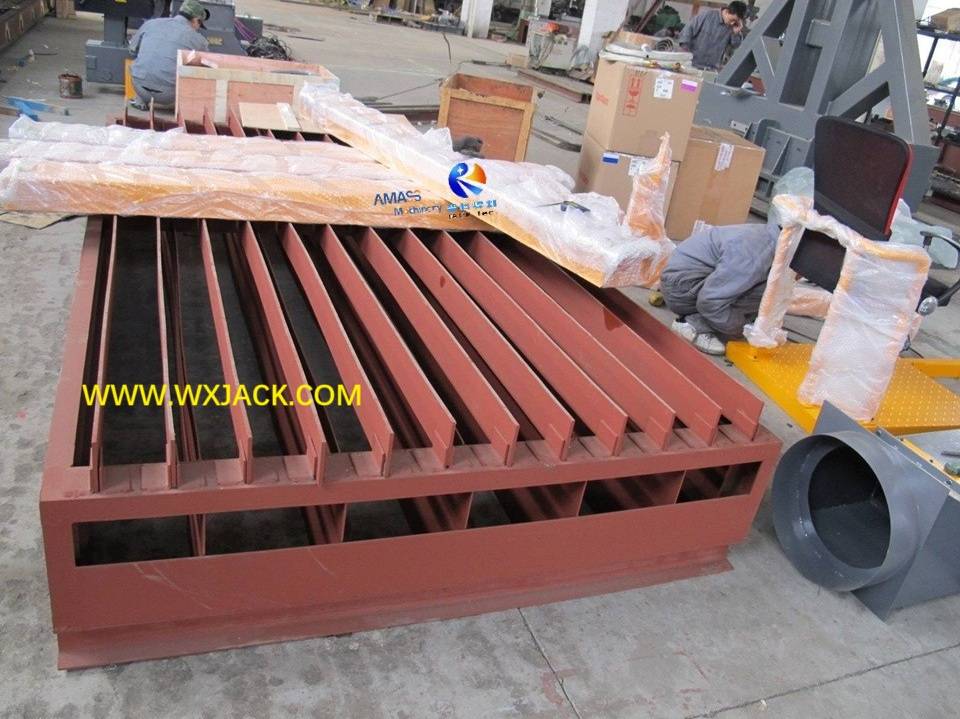

3) Сбор пыли установка оснащена листорезным станком с ЧПУ;
4) Водяное охлаждение Система оснащена станком для резки и сверления пластин с ЧПУ.


Технические характеристики станка для резки и сверления листового металла с ЧПУ:

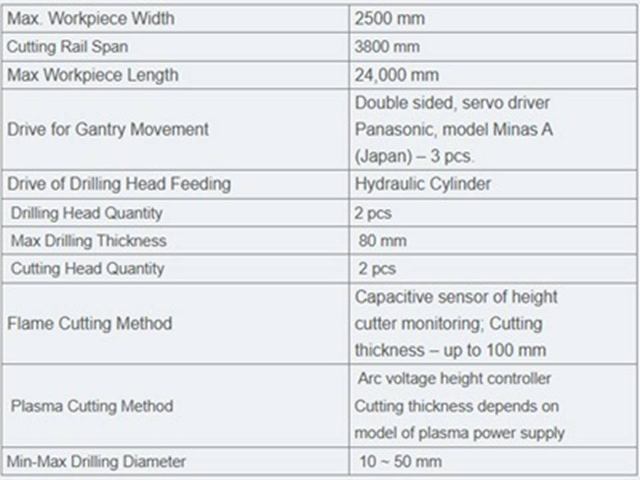

Технические параметры объединяют станок для резки пластин с ЧПУ и сверлильный станок с ЧПУ:

1. Широкое использование: Станок для резки полосовых пластин с ЧПУ применяется в производственных отраслях и на рабочих местах: там, где существует потребление металлических листов в качестве сырья, особенно листов из углеродистой стали, используется станок для резки пластин с ЧПУ;

2. Рабочая станция станка для резки листового металла с ЧПУ:

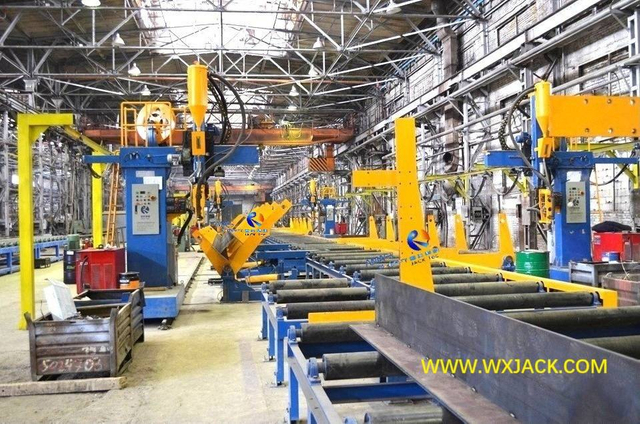

Это жизненно важное оборудование для первой операции развернуто в начале линии:

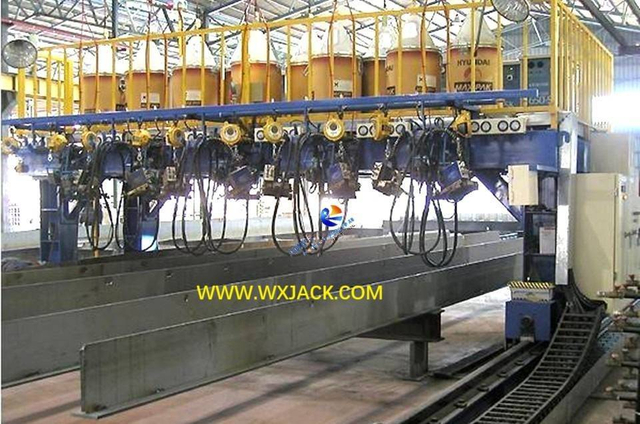

1) Линия по сварке двутавровых балок;
2) Линия по сварке Т-образных балок;

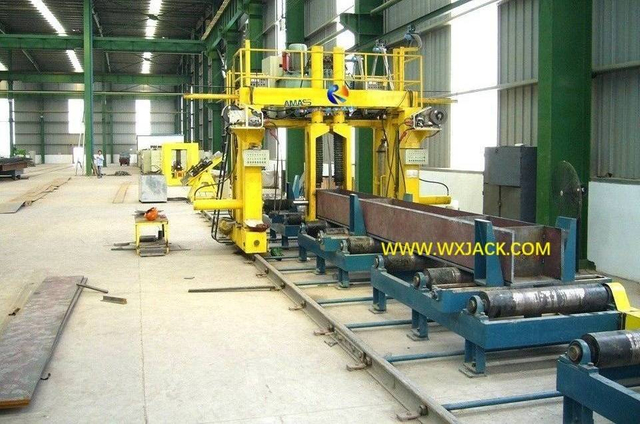

3) Линия по производству балок BOX;

3. Сопутствующее оборудование с станком для резки листового металла с ЧПУ:

Игра в качестве предварительного оборудования и предоставление заготовок WIP (Незавершенное производство) для:

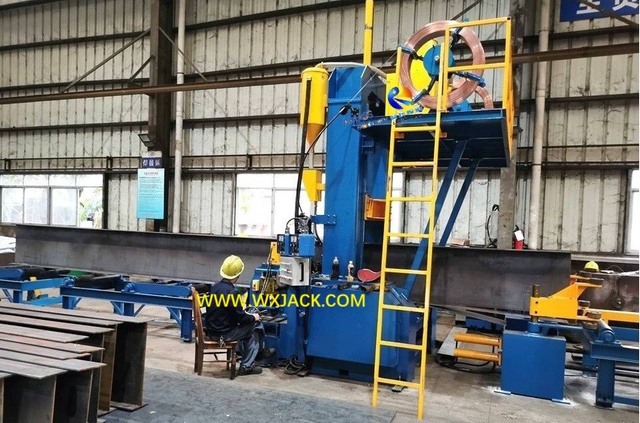

1) Машина для сварки двутавровых балок;

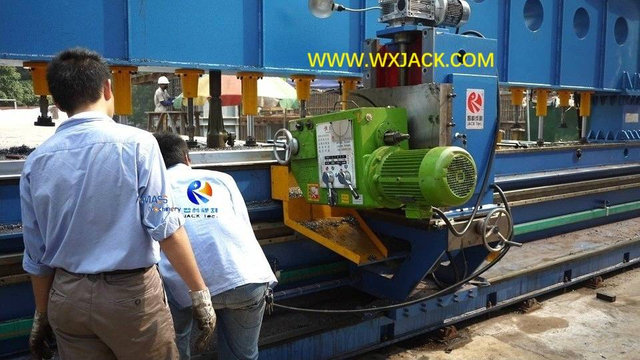

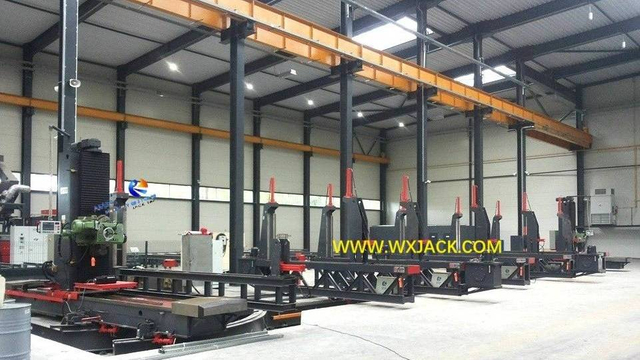

2) Краевой фрезерный станок;
3) Машина для закругления кромок;

4. Реверсивное оборудование с станком для резки полосовых пластин с ЧПУ:

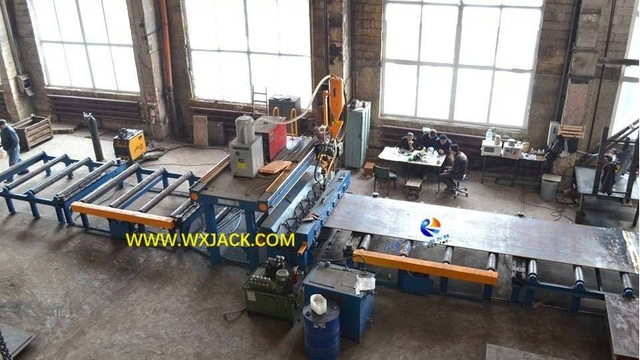

Оборудование имеет реверсивную технологию и работает с Машина для стыковой сварки пластин:
1) Станок для резки пластин с ЧПУ: Разрежьте листовую металлическую пластину на более мелкие части;
2) Машина для стыковой сварки пластин: Соедините меньшие или более короткие листы листового металла в большую или длинную деталь.
