Использование станка для продольной правки двутавровых балок



1. Функции машины для продольной правки двутавровых балок серии HJ:

1) По завершении сварки двутавровой балки имеется 2 вида деформации, которые следует исправить с помощью 2 типов Машина для правки двутавровых балок:
2) Изгиб фланца вверх: Это должно быть обработано с помощью Машина для правки фланцев двутавровой балки;
3) Длина Направление Winding: Это должно быть выпрямлено с помощью машины для правки направления длины луча серии HJ;

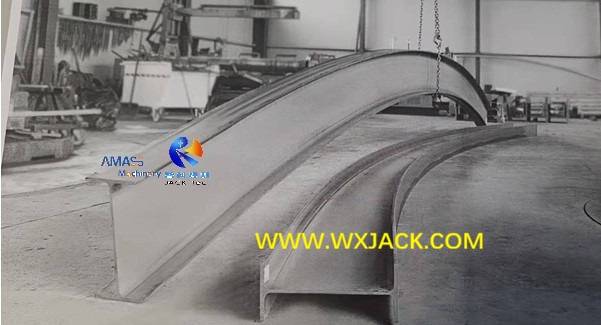

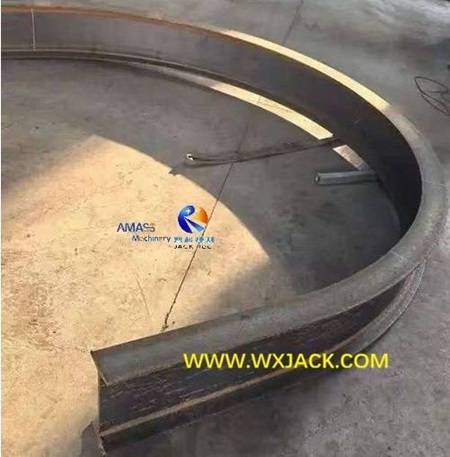

Сварка двутавровой балки в направлении длины, которая должна быть скорректирована с помощью машины для продольной правки двутавровой балки:

Рис. 1. Машина для продольной правки двутавровых балок
4) Помимо двутавровой балки, машина для правки направления длины двутавровой балки серии HJ также может использоваться для правки других элементов конструкции с квадратным или прямоугольным поперечным сечением, таких как профильная сталь, коробчатая балка, поперечная балка и т. д.


2. Принцип работы и преимущества станка для продольной правки двутавровых балок серии Wuxi JACK HJ:

1) Во время работы заготовку укладывают на основной корпус станка в продольном направлении, выпрямляя сегмент за сегментом по всей длине.


Часть двутавровой балки выпрямляется на станке для продольной правки двутавровых балок Wuxi JACK HJ100:

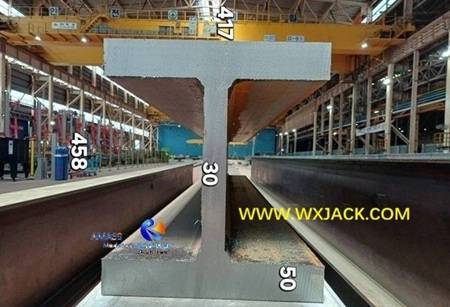

Рис. 2. Машина для продольной правки двутавровых балок 3.

2) Станок для правки в направлении длины луча серии H Wuxi JACK HJ обладает большим усилием правки, точным управлением ходом правки, безопасностью и простотой эксплуатации, а также высокой производительностью;
3) Для быстрого понимания посетите страницу 'Обзор машины для продольной правки балок Wuxi JACK'.

Различные модели станков для правки длины балки HJ серии Wuxi JACK HJ

Петля заказа на поставку станка для продольной правки двутавровых балок

1 H Beam Lengthwise Straightening Machine 5- IMG_1041(20191015-081258)
2 H Beam Length Direction Straightening Machine 5- IMG_1630
3 H Beam Longitudinal Straightening Machine 6- IMG_1042
4 H Beam Lengthways Straightening Machine 14- IMG_7004
5 H Beam Lengthwise Straightening Machine 10- 20140301_125700
6 H Beam Length Direction Straightening Machine 13- IMG_1642
7 H Beam Longitudinal Straightening Machine 25- 微信图片_20210705161052
8 Beam Longitudinal Straightening Machine 2- 100_9904

Выбор модели на правильном станке с направлением длины двутавровой балки серии HJ

1. В отличие от машины для правки полки двутавровой балки, которая дает прямое указание на доступный материал и толщину двутавровой балки для правки, в машине для продольной правки двутавровой балки серии HJ технические характеристики и модель в основном основаны на макс.доставлен рихтовочный тоннаж;


2. Ниже приведено практическое правило по применимым спецификациям двутавровых балок, которые соответствуют каждой стандартной модели машины для продольной правки двутавровых балок серии HJ:

Модель станка для продольной правки двутавровых балок Максимум.Выход
Сила нажатия		 Максимум.Применимая спецификация сварочной двутавровой балки
Высота паутины Толщина паутины Ширина фланца Толщина фланца
HJ20 20 тонн 400 10 200 12
HJ100 100 тонн 500 12 400 20
HJ200 200 тонн 600 30 500 35
HJ300 300 тонн 800 32 600 40



Принцип правки станка для продольной правки двутавровых балок

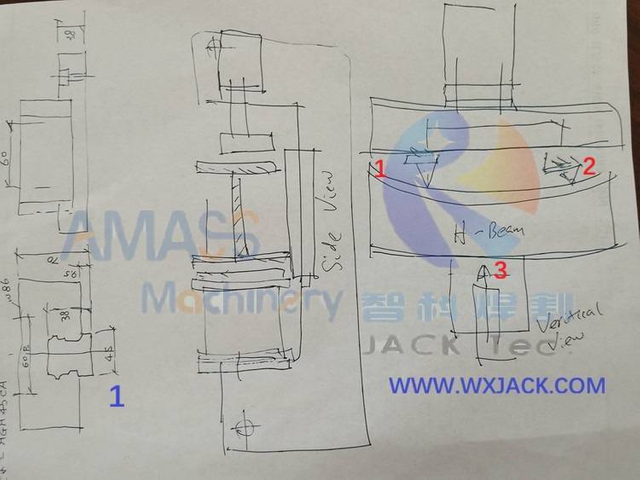

1ул. почеркh дает иллюстрацию того, как машина для правки направления длины двутавровой балки серии HJ выпрямляет часть двутавровой балки вдоль ее продольного направления.Вы можете проверить это вместе с 2й до 4й физические фотографии основной рамы машины:


1. Заготовка выпрямляется на станке для продольной правки двутавровых балок. сегмент за сегментом, каждый сегмент имеет регулируемую длину от 1500 мм до 2000 мм;
2. Для выпрямления текущего сегмента, двутавровая балка прижимается к прижимной балке машины, с Пункт 1 а также Пункт 2 (Пожалуйста, проверьте 1ул. эскиз а также 2й Фото) как точки соприкосновения;
3. Другая сторона двутавровой балки прижата Пункт 3 (Пожалуйста, проверьте 1ул. эскиз а также 2й / 3рд фото) с помощью части прижимной головки, которая приводится в движение частью масляного цилиндра, направляемой втулкой.Другими словами, во время работы станка для продольной правки двутавровой балки точки 1 и 2 являются фиксированными точками для удержания двутавровой балки, а точка 3 предназначена для действия и приложения силы правки при ходе 700 мм;
4. В этом отношении мы можем сказать, что машина для продольной правки двутавровых балок работает в соответствии с теорией 'Три точки, подверженные силе';
5. 2 шт. эжекторов на расстоянии 1335 мм друг от друга (2й Фото, пункт 4 а также 5) для отталкивания заготовки каждый раз по окончании правки;
6. По завершении выпрямления текущего сегмента двутавровую балку можно продвинуть вперед вручную для следующего сегмента выпрямления.Это является причиной того, что в правильном направлении длины балки H серии HJ как входной, так и выходной конвейеры являются холостыми.

Ввод в эксплуатацию станка для продольной правки двутавровых балок

Работа машины для продольной правки двутавровых балок серии HJ относительно проста и удобна:

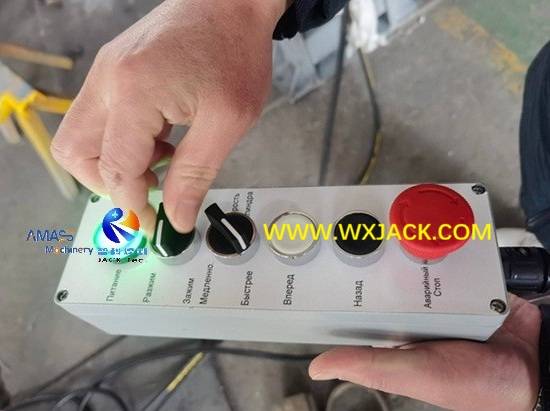

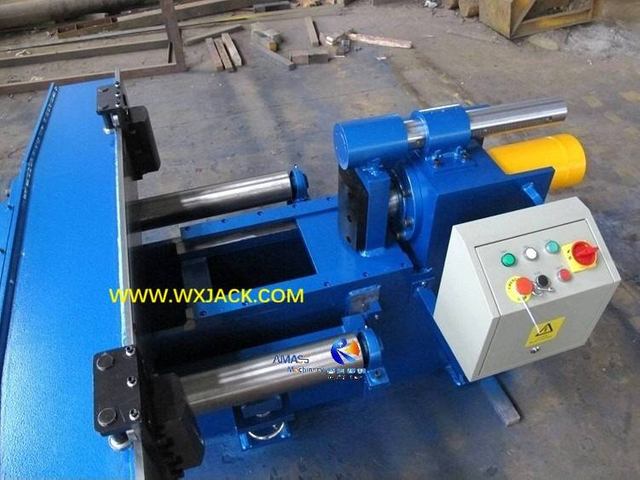

1. 1ул. Фото дает рабочий кулон машины.С его помощью можно управлять зажимом H Beam, наклоном головы вперед и отведением назад;
2. 2й Фото: Для точного управления ходом прижимной головки вперед, который является наиболее важным параметром управления процессом машины для продольной правки двутавровых балок, прямо над прижимной головкой и масляным цилиндром имеется индикаторная линейка;
3. 3рд Фото: В зависимости от характеристик выпрямляемой заготовки расстояние между двумя точками давления: точкой 1 и точкой 2 можно отрегулировать в диапазоне от 1500 мм до 2000 мм (каждый раз это зависит от конкретной конструкции станка для продольной правки двутавровых балок, здесь только в качестве ориентира) вдоль направляющей прорези прижимной балки и прочно закреплены;

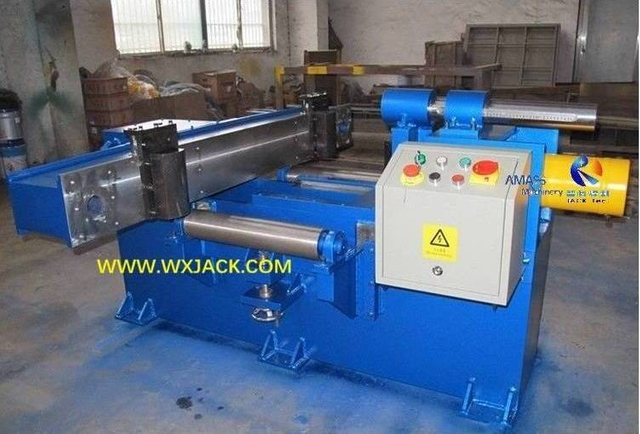

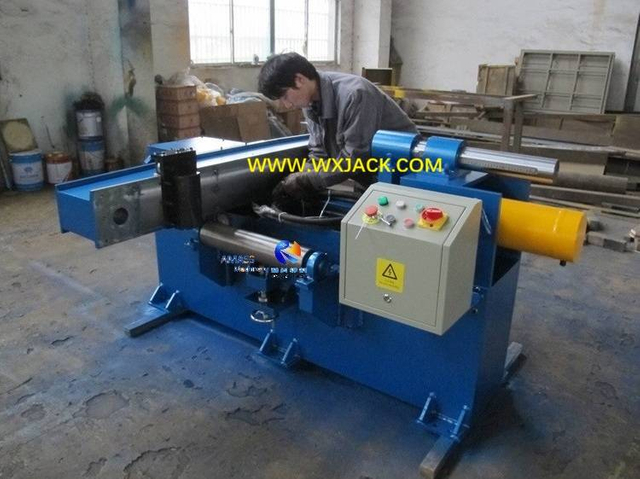

4. 4й Фото: Для небольшой модели машины для продольной правки двутавровых балок, такой как HJ20, панель управления и панель управления встроены в основную раму машины.В более крупных моделях (HJ100, HJ200 и HJ300 машина для правки направления длины двутавровой балки) плата управления и панель управления обычно устанавливаются отдельно;
5. Для получения дополнительной информации о подготовке и эксплуатации станка, пожалуйста, ознакомьтесь с продуктом 'Машина для правки двутавровых балок в продольном направлении' и 'Машина для правки в направлении длины двутавровой балки HJ200'.



Установка машины для правки в направлении длины двутавровой балки Wuxi JACK

1. Схема станка для продольной правки двутавровых балок серии HJ:

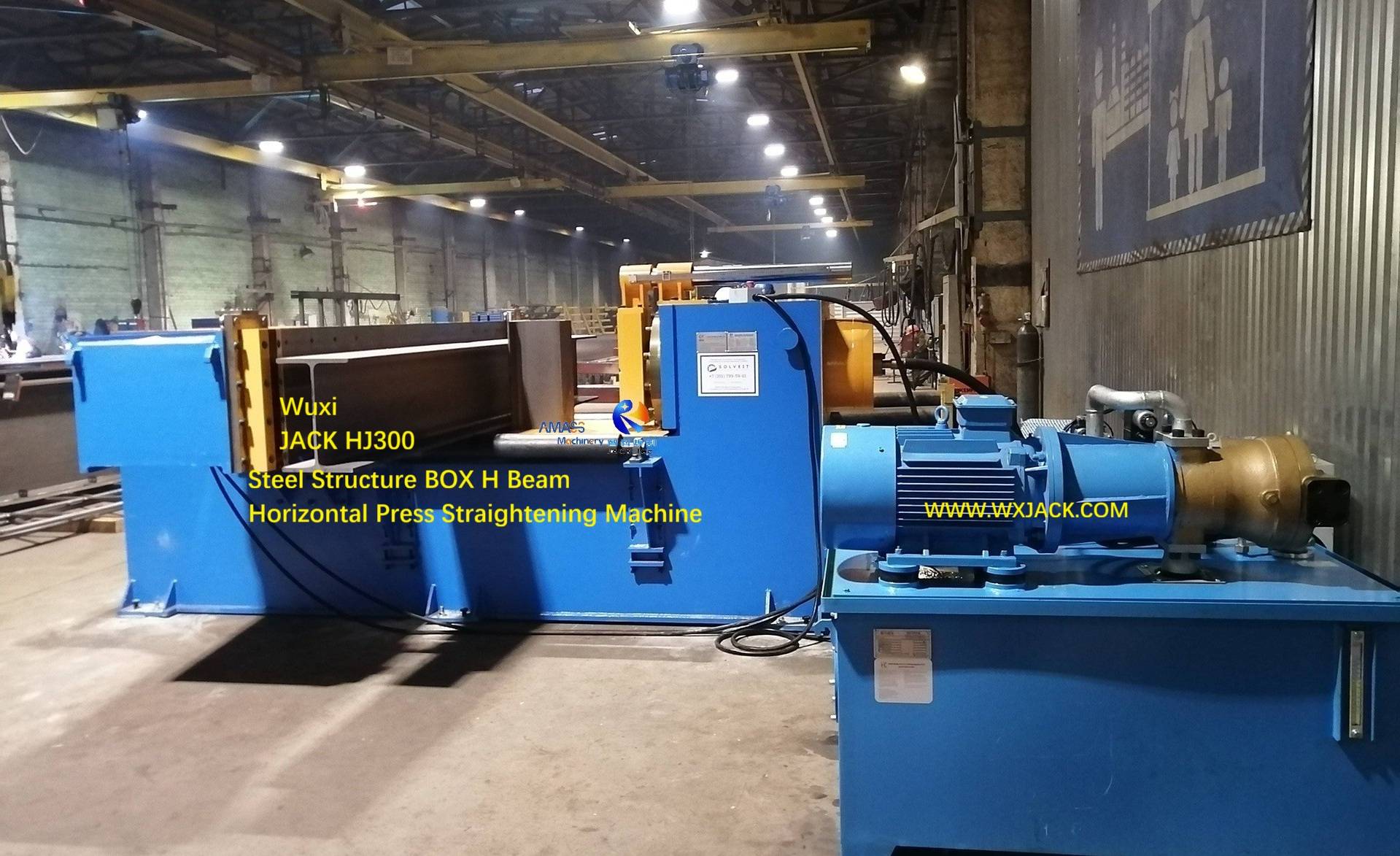

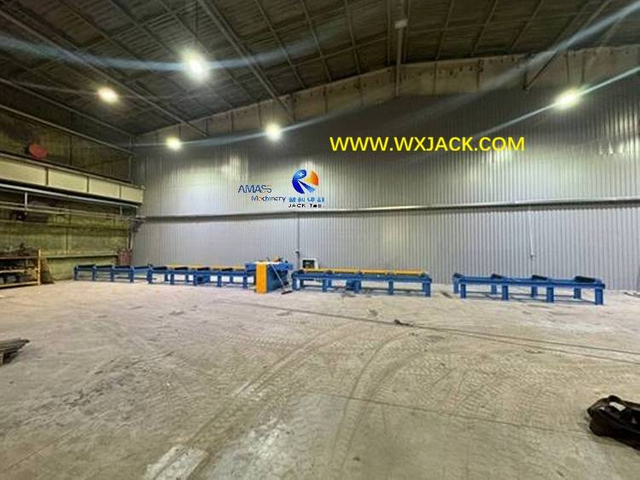

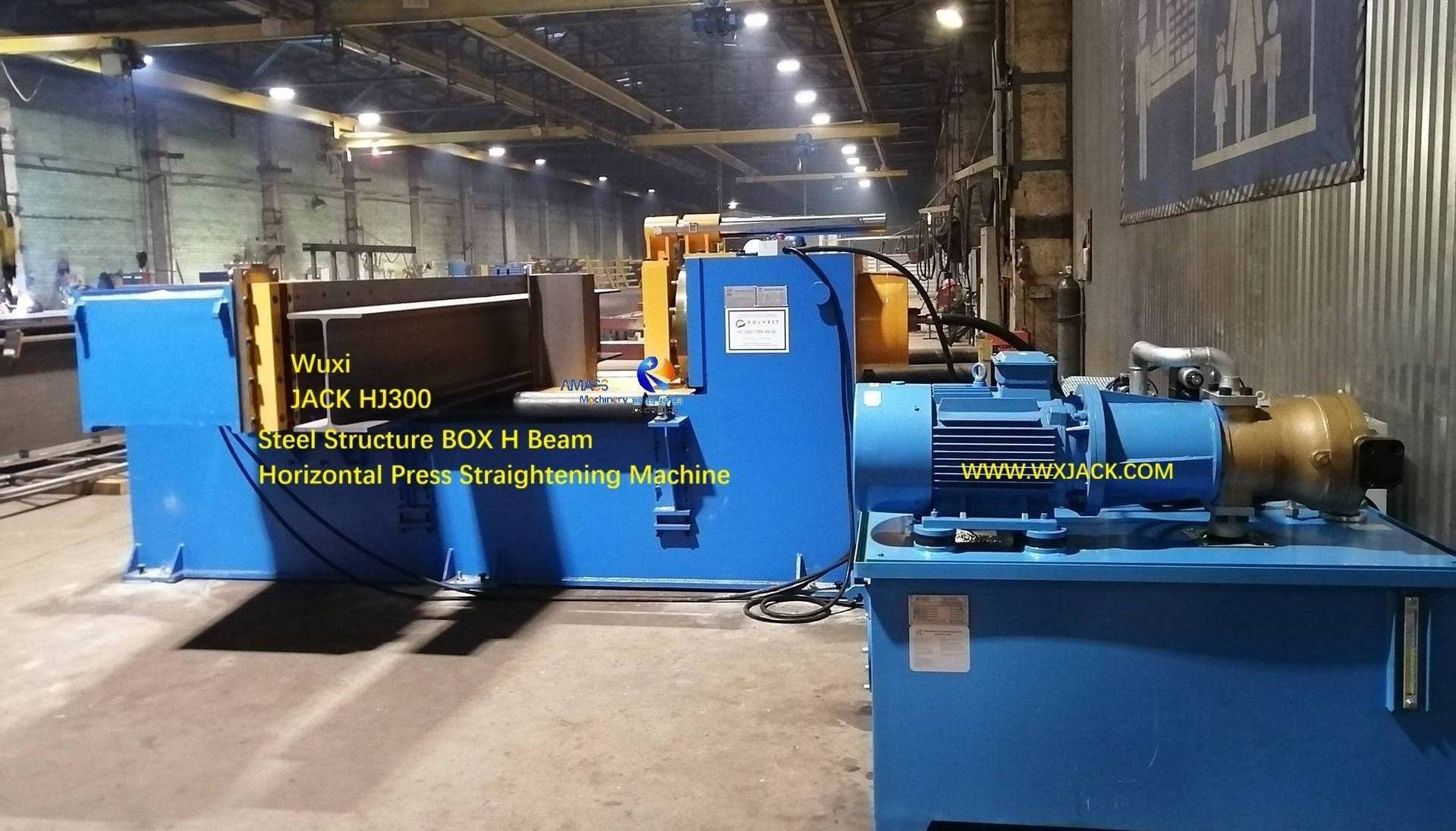

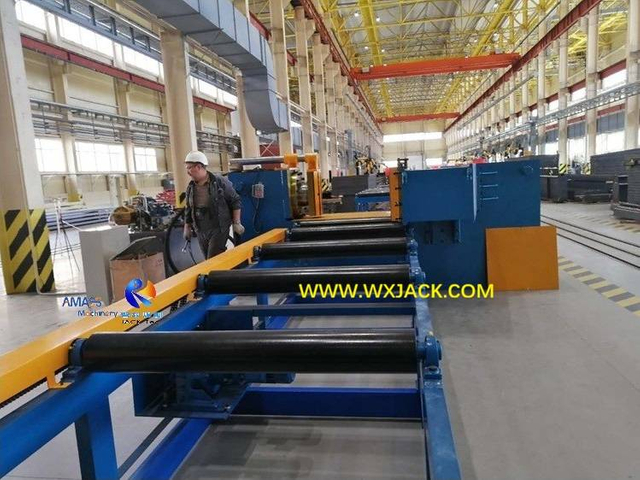

Ниже показано расположение станка для продольной правки двутавровых балок HJ300 на месте:
1) Мы видим, что общая длина станка немного больше 22 м;
2) рекомендуемая ширина для машинного использования земли составляет 6 м;
3) Высота верхней поверхности входного и выходного конвейера 720мм;
4) Гидравлическая станция и панель управления станка для правки по длине балки HJ300 должны располагаться рядом с его основным корпусом.
1 Схема машины для продольной правки двутавровых балок HJ300


2. Основные узлы машины для продольной правки двутавровых балок серии HJ:

Комплект машины для продольной правки балки Wuxi JACK HJ Model H состоит из:

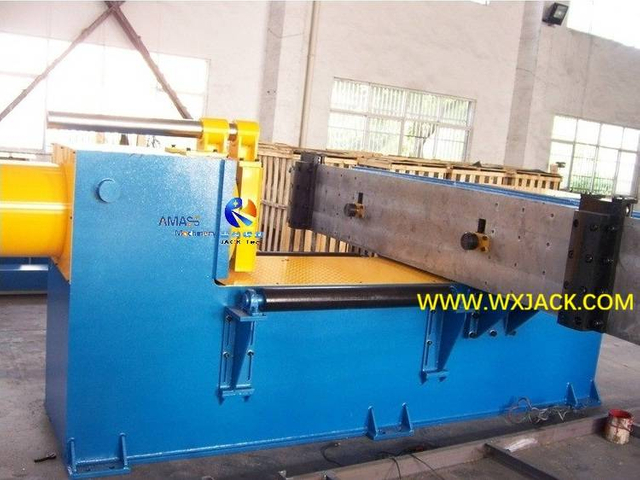

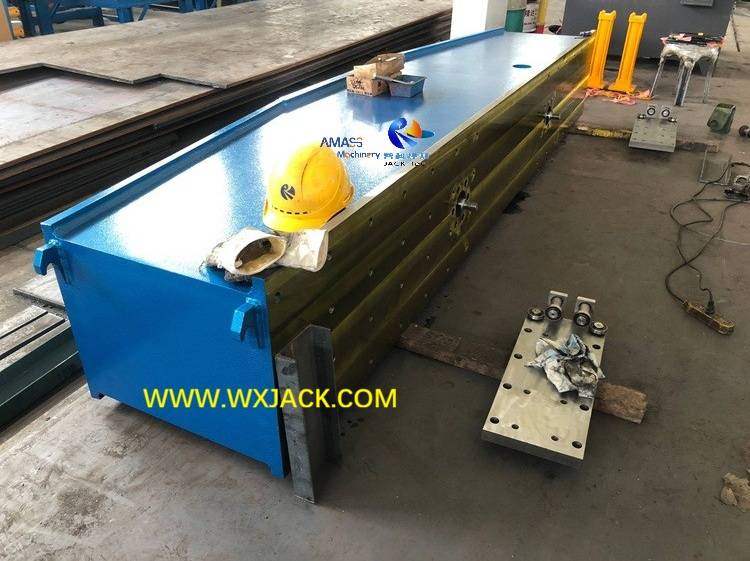

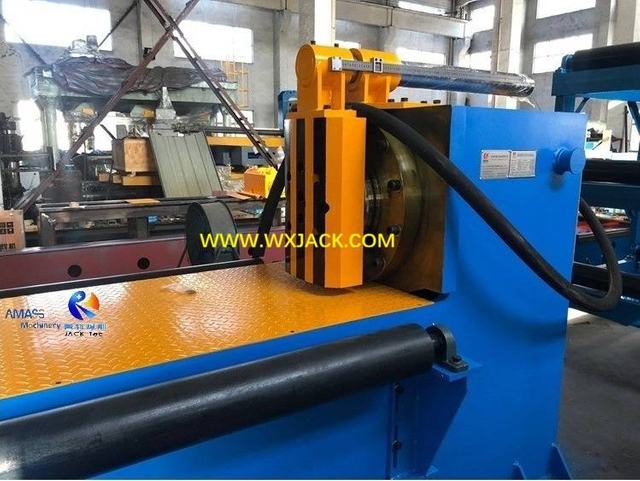

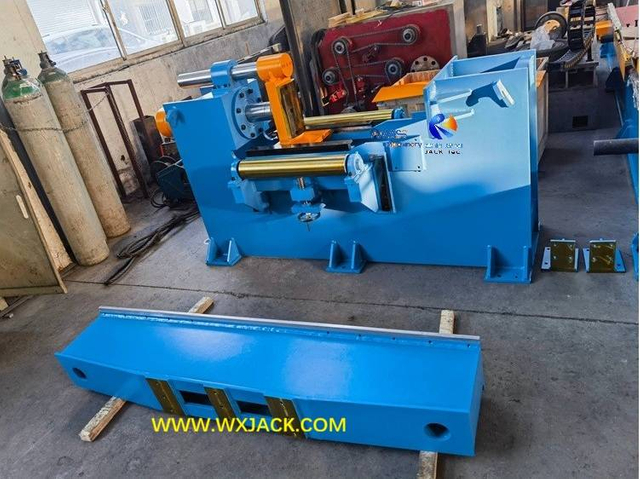

1) Основная рама: 1ул. и 2й фото.Это также рабочий стол станка.При работе заготовка укладывается в продольном направлении, проходит через основную раму;Основная рама может быть дополнительно разобрана на прессовочную головку (3рд Фото) и прижимная балка (4й Фото);

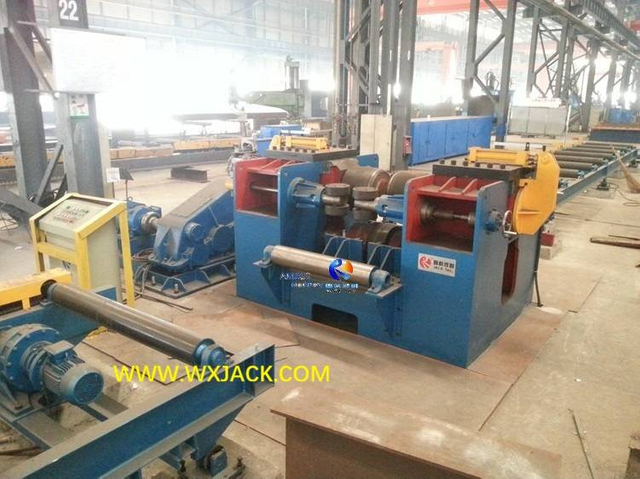

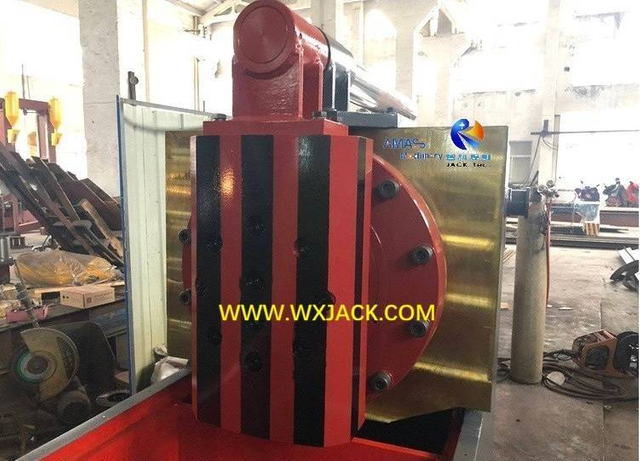

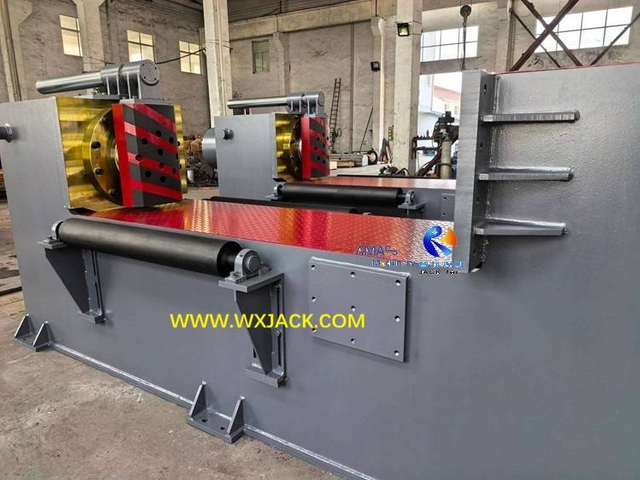

2) Прижимная головка (3рд Фото): Это движущийся элемент в рабочем узле машины для правки в направлении длины двутавровой балки.Он окрашен в красный и черный узор в шахматном порядке для привлечения внимания.Приводимый в действие масляным цилиндром, движение прессующей головки вперед и назад управляется точно обработанной втулкой.Прижимная головка изготовлена ​​из молибденового комплекса 35 и прошла усовершенствованную термообработку, гарантирующую достаточную прочность, чтобы выдерживать повторяющиеся ежедневные работы по выпрямлению.Он имеет такой же срок службы, как и сама машина для продольной правки двутавровых балок;

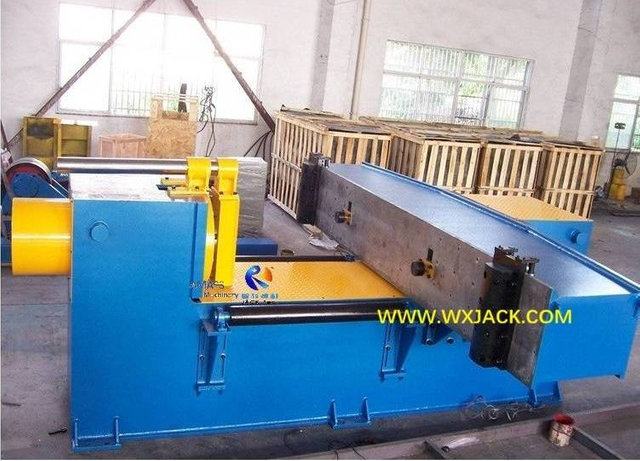

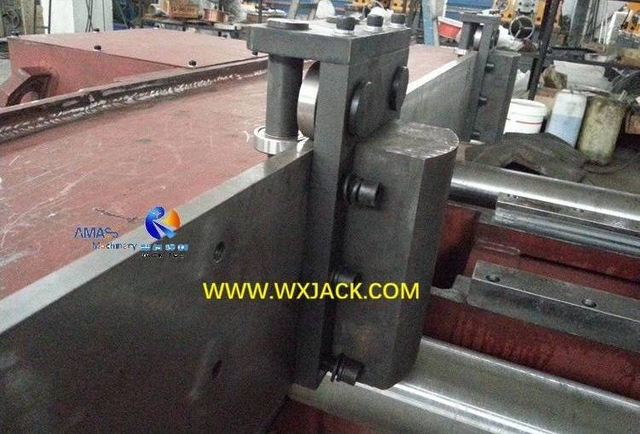

3) Прижимная балка (4й Фото): Это неподвижный элемент в рабочем узле станка для продольной правки двутавровых балок.На его внутренней поверхности установлены 2 шт. упоров (точка 1 и 2), а также шт. выталкивателей заготовок;

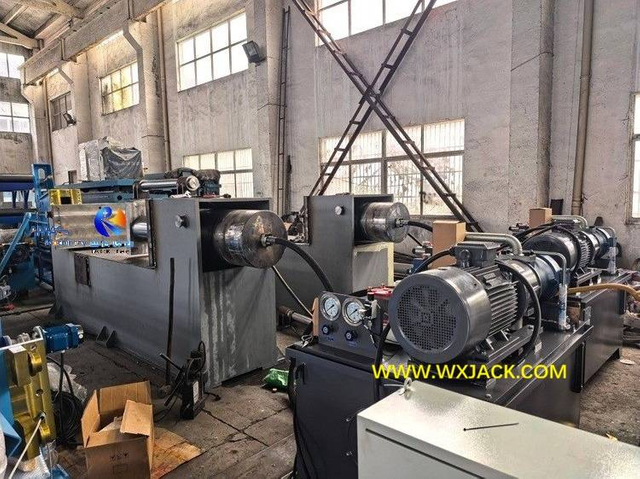

4) Входной и выходной конвейер, гидравлическая насосная станция и панель управления: Пожалуйста, проверьте 2й Фото, это отражает расположение машины Wuxi JACK HJ300 H JACK HJ300 для правки по длине и направлению длины балки.

Рабочее видео вертикальной машины для правки двутавровых балок Wuxi JACK

Набор YTJ50 Wuxi JACK Гидравлическая вертикальная машина для правки двутавровых балок, работающая на объекте заказчика:

2 Гидравлическая машина для правки двутавровых балок 8
Станок для правки полки 3-х двутавровой балки 11
Машина для правки 4-х двутавровых балок

Параметры станка для продольной правки двутавровых балок Wuxi JACK

1 машина для продольной правки двутавровой балки
Станок для продольной правки 2-х двутавровых балок 11- IMG_1636

1. Стандартные модели оборудования серии HJ HJ20, а также HJ100, а также HJ200, а также HJ300 Станок для продольной правки двутавровых балок, которые отличаются на основе генерируемой макс.усилие прижима для выпрямления;


2. Ниже приведены технические характеристики станка для правки длины луча HJ серии HJ Wuxi JACK HJ:

Стандартная модель длины двутавровой балки
Машина для выпрямления направления		 ХДЖ20/ХДЖ100/ХДЖ200/
HJ300
Максимум.Выходная сила нажатия 20/ 100/ 200/ 300 тонн
Диаметр масляного цилиндра 400 мм
Диаметр стержня 320 мм
Масляный цилиндр и прижимная головка
Инсульт		 700~ 800 мм
Гидравлический приводной двигатель 3/ 7,5/ 11/ 22 кВт
Номинальное давление гидравлической системы 25 МПа
Максимум.Давление гидравлической системы 32 МПа

Применение и сопутствующее оборудование станка для продольной правки двутавровых балок

1. Машина для правки в направлении длины двутавровой балки не имеет такого большого объема применения, как машина для правки фланцев двутавровой балки, которая необходима в оборудование линии по производству двутавровых балок;
2. С другой стороны, машина для продольной правки двутавровых балок не ограничивается производством двутавровых балок.Как мы представили в начале этой страницы, станок можно использовать для правки продольных деформаций всех рабочих органов с правильным поперечным сечением.Таким образом, его можно применять в других линиях стальных конструкций, таких как Линия по производству балок BOX;
3. Другое оборудование, которое часто используется вместе с машиной для продольной правки двутавровых балок, это Машина для изготовления двутавровых балок, который производит сварку двутавровых балок от легких до средних режимов, которые иногда необходимо выпрямлять по длине.
