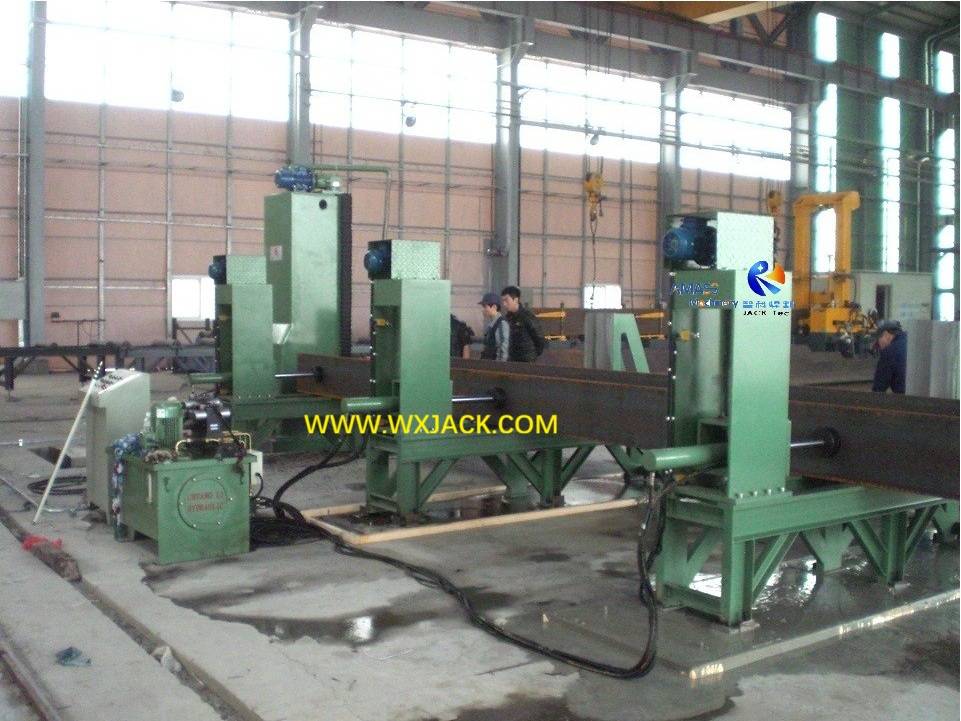

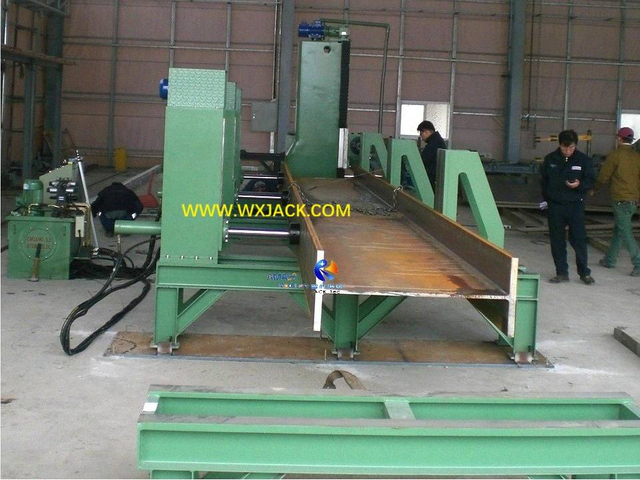

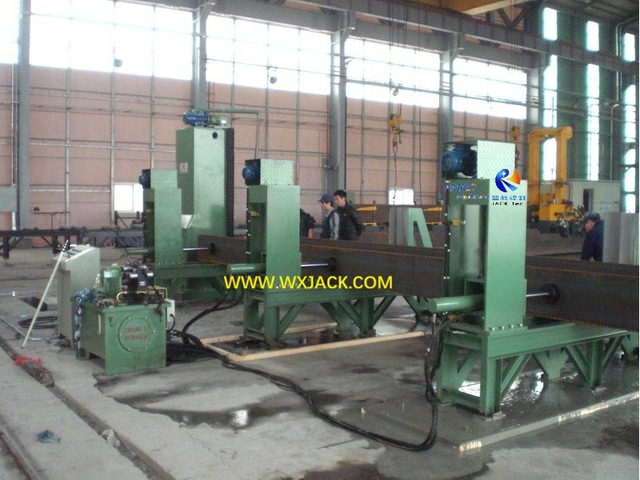

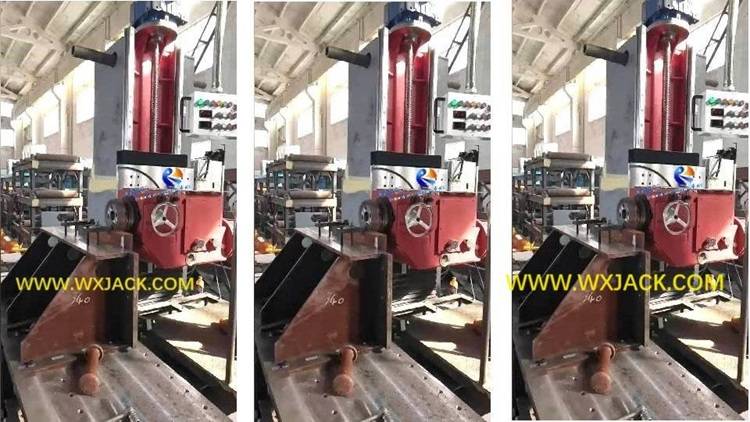

1) Это еще одна сильная сторона фрезерного станка для черновой обработки торца двутавровой балки серии Wuxi JACK DX по сравнению с другими поставщиками, помимо многочисленных преимуществ: мощная универсальная фрезерная головка / линейная направляющая и модели с ЧПУ;

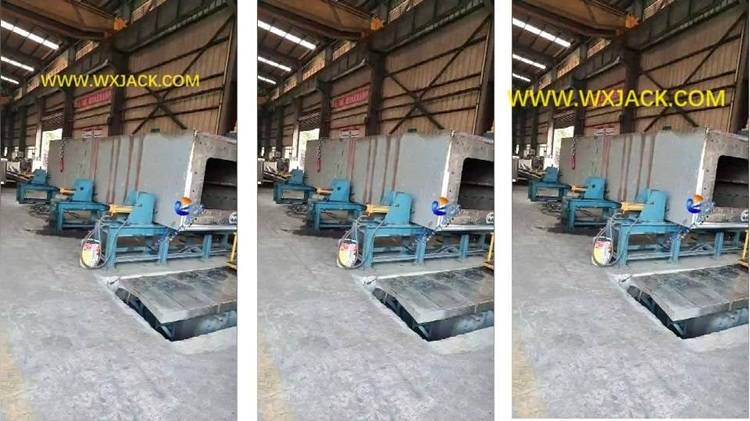

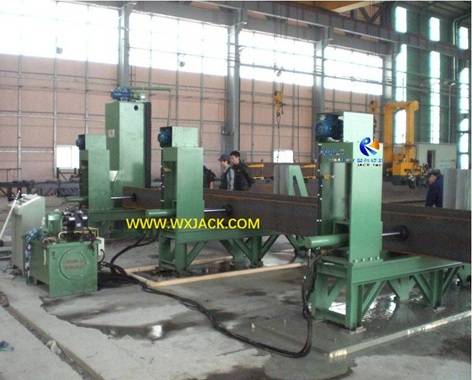

2) Распространенные модели машин: от DX12xx до DX30xx, что соответствует макс. высота хода фрезерования торцевой поверхности от 1200 мм до 3000 мм. ;
3) Любой размер за пределами этого диапазона, особенно больший размер, представляет собой серьезную проблему для производителей;
4) Проектирование и производство на станках больших моделей включает в себя сложный процесс проектирования и проверки, а также мощные возможности механической обработки и сборки.

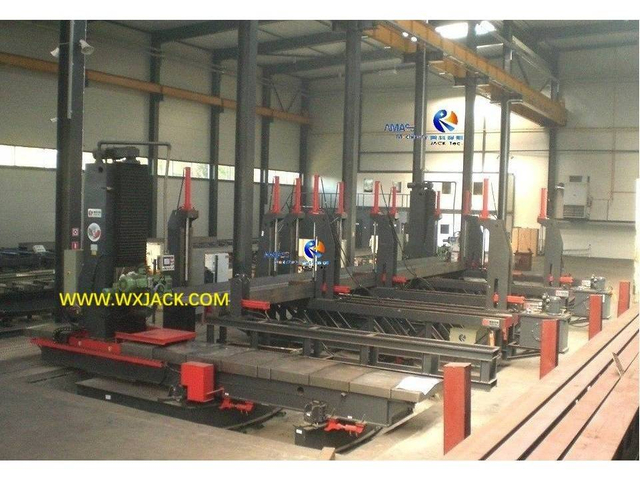

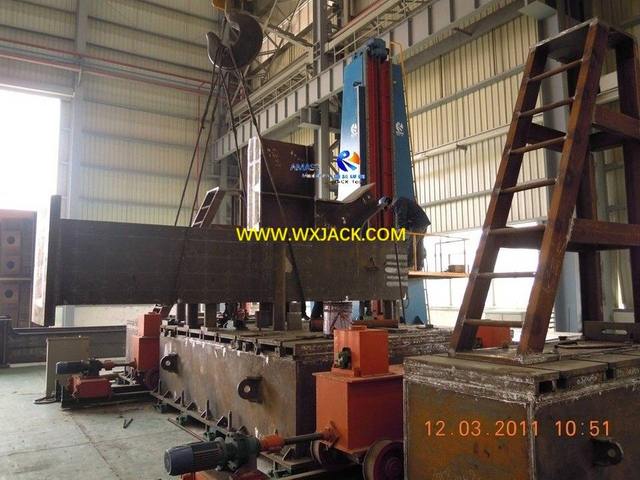

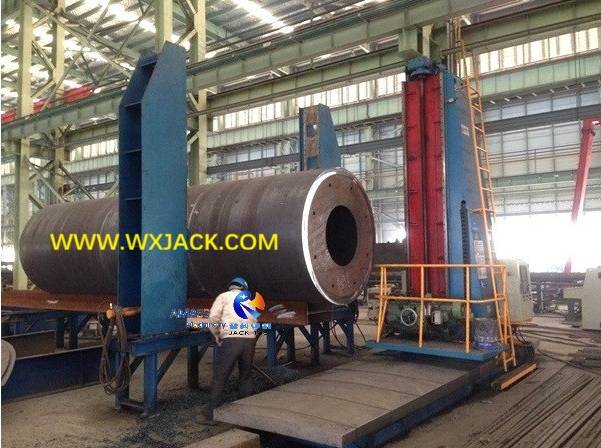

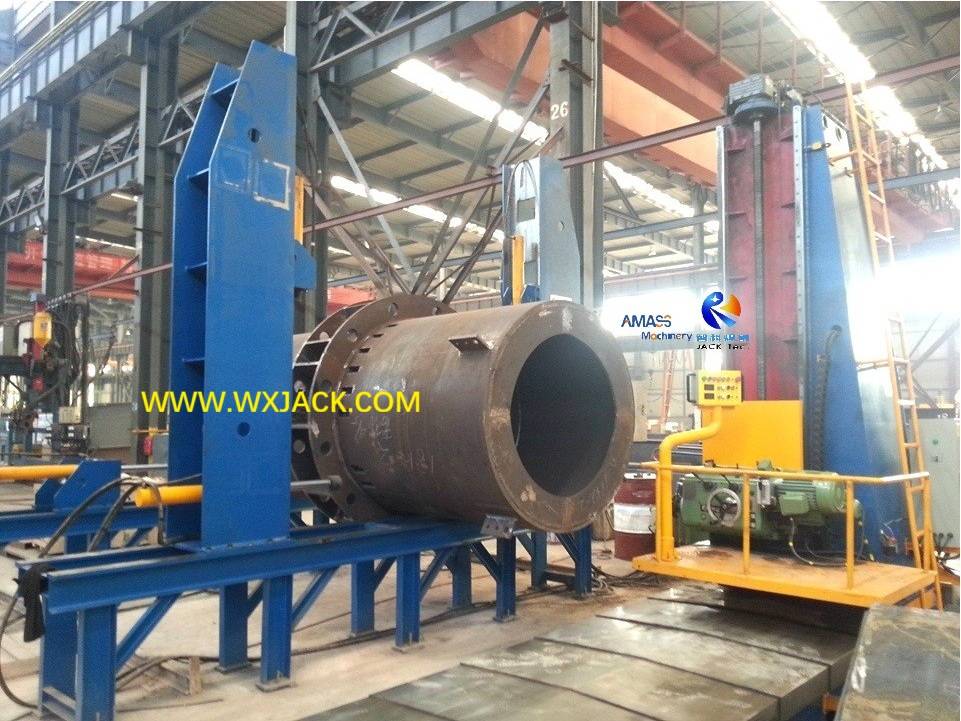

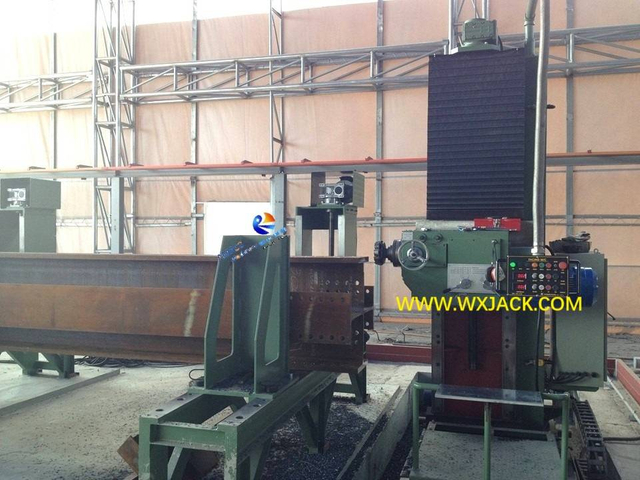

4. Техническая задача по производству и эксплуатации сверхмощного фрезерного станка для стальных конструкций BOX H-образной балки с большой торцовой поверхностью:

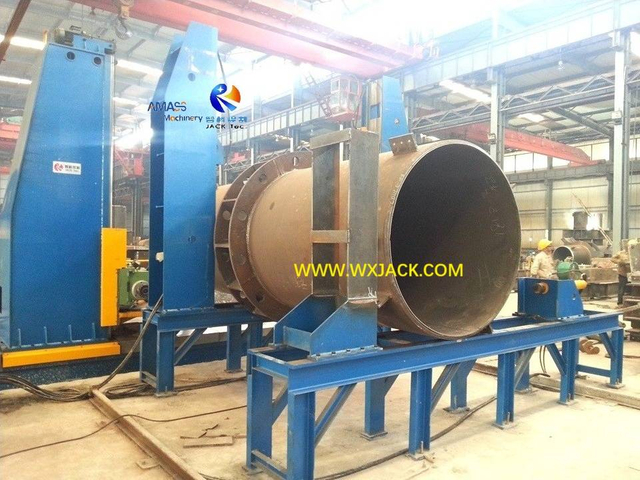

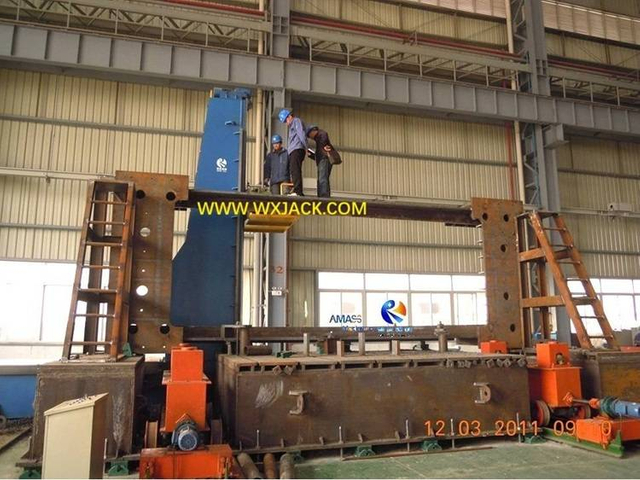

1) Вертикальная колонна: с увеличением хода фрезерования вертикальной торцевой поверхности возрастает потенциальный риск деформации и раскачивания вертикальной колонны из-за ее недостаточной прочности и жесткости, если она не спроектирована и не изготовлена должным образом;
2) Потенциальный риск для производительности:

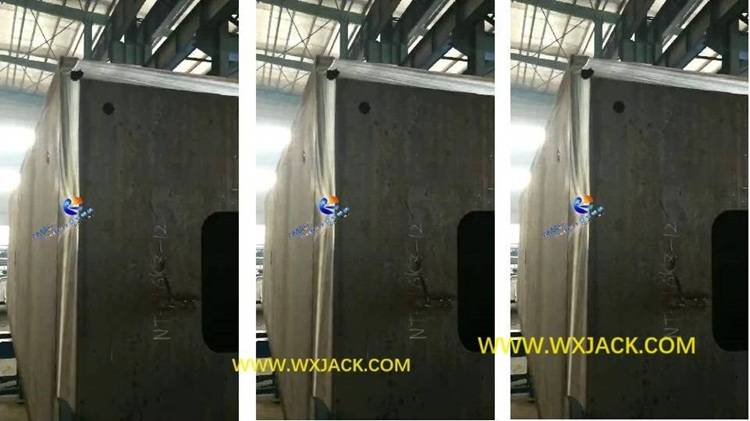

а) Недостаточная жесткость вертикальной стойки может привести к проблемам с неровной конечной поверхностью фрезерования торцевой поверхности на заготовках и худшему качеству торцевого фрезерования:

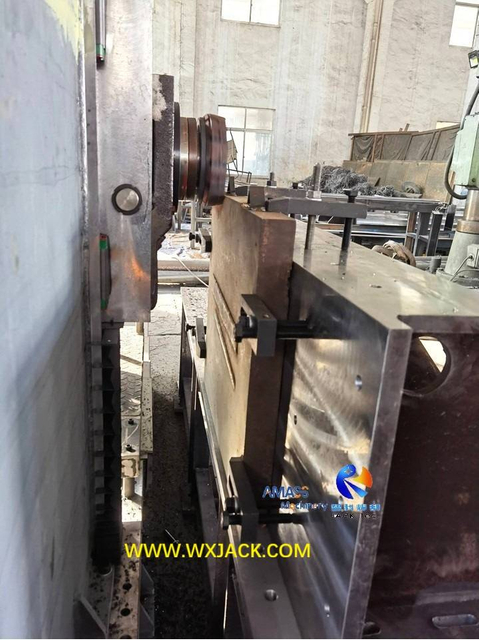

б) С увеличением высоты колонны, что приводит к увеличению потенциальной вероятности «уклона фрезерной головки» --- Это означает, что вертикальная колонна отводит фрезерную головку от заготовки во время операции фрезерования торцевой поверхности стальной конструкции BOX H Beam Large End Face Milling Machine, что приводит к недостаточной глубине фрезерования, и, таким образом, низкое качество концевого фрезерования;
3) Угроза безопасности и принятые меры:

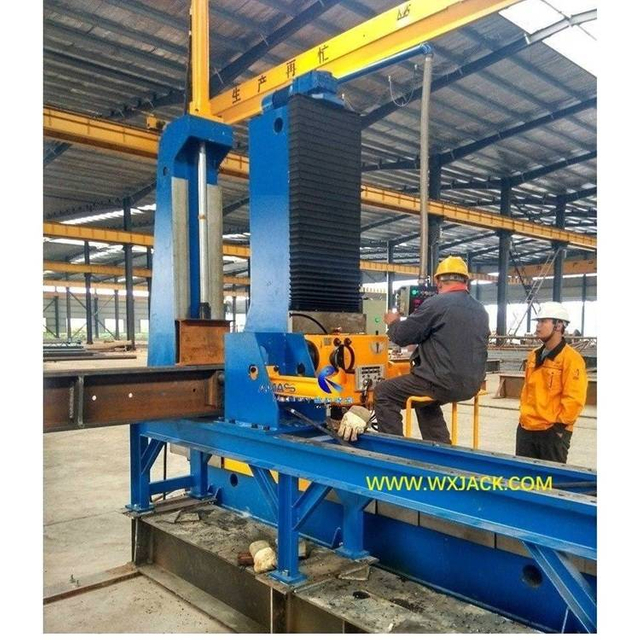

a) Более серьезный рост, дряблая вертикальная колонна может привести к проблемам с безопасностью операторов при работе на этих тяжелых машинах;

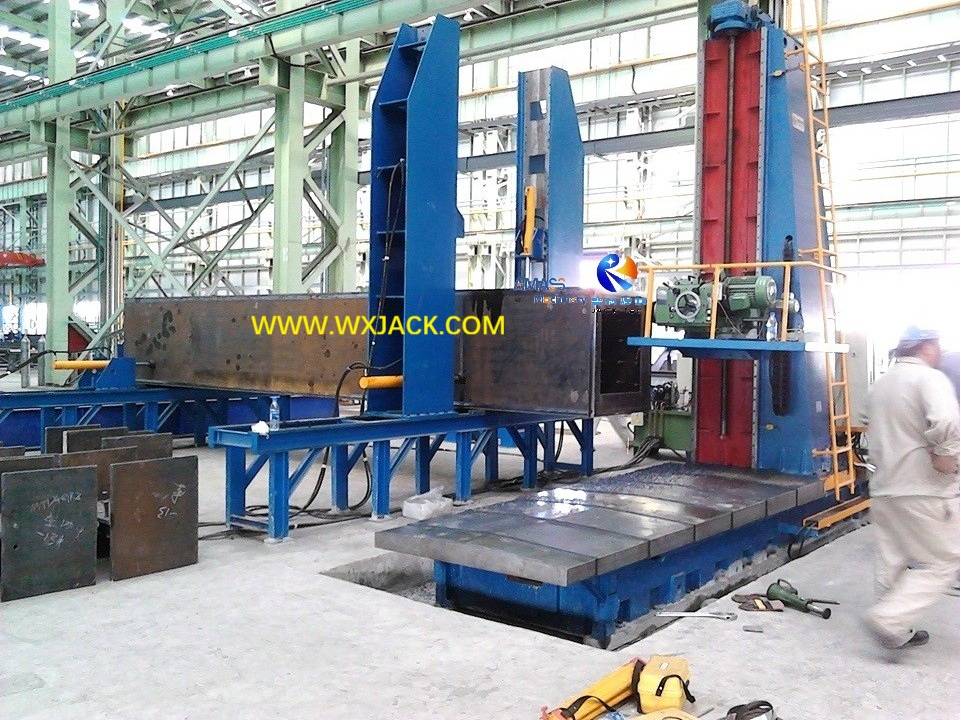

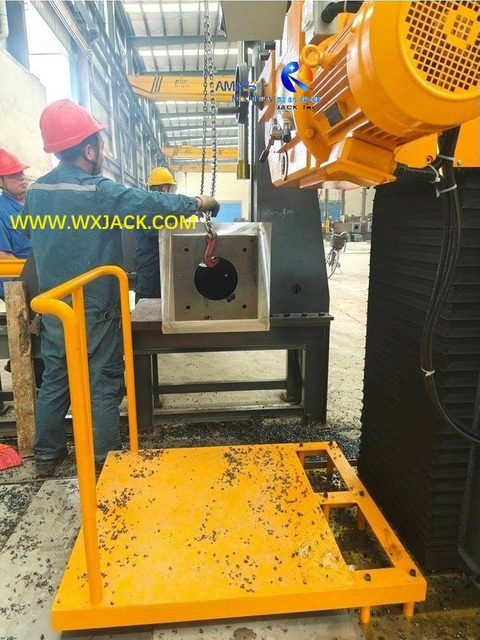

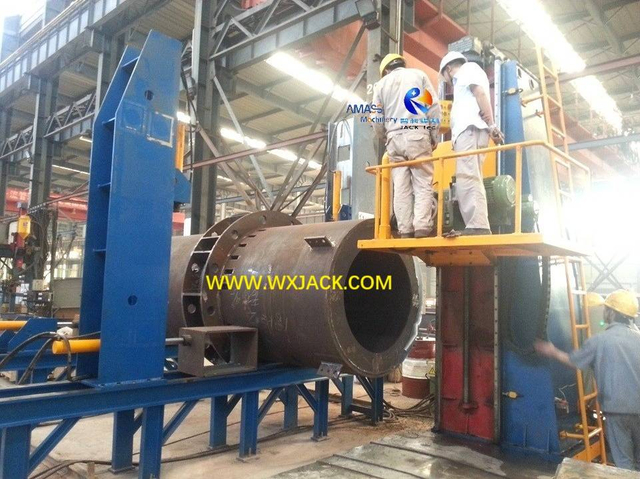

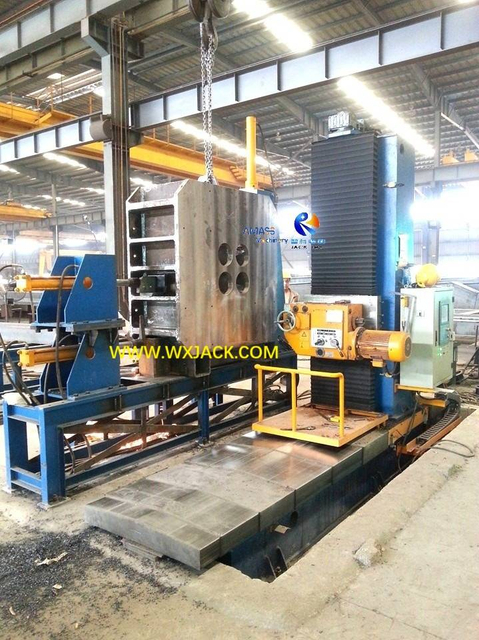

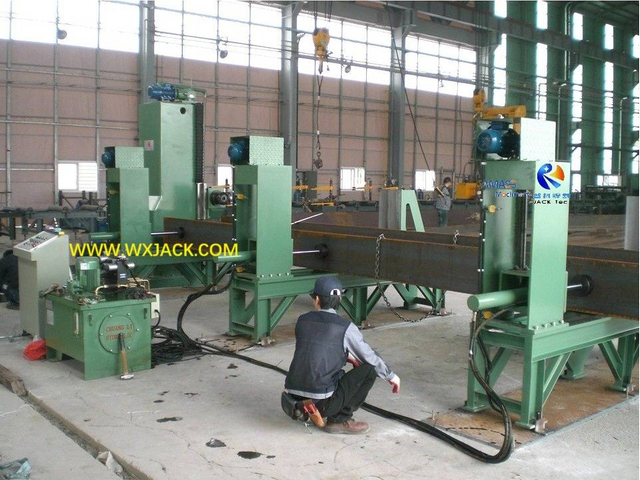

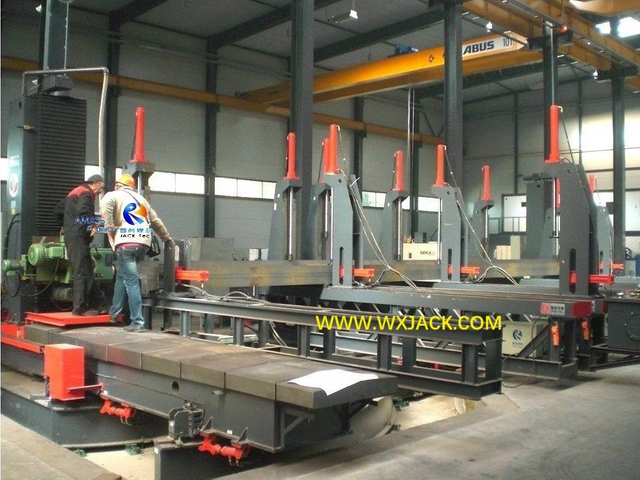

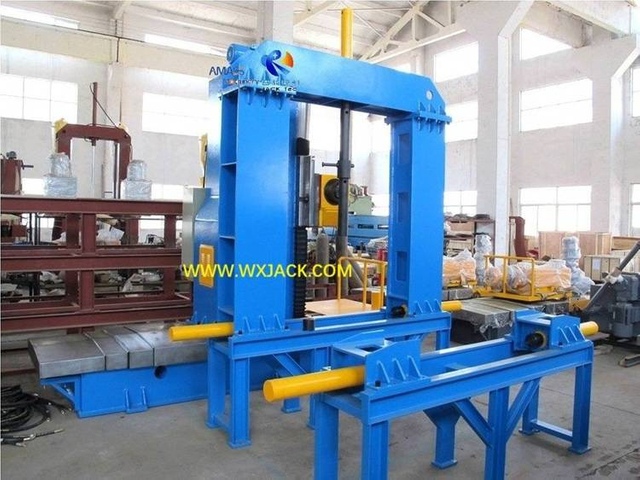

б) При погрузке и выгрузке крупных и тяжелых заготовок стальных конструкций на и из фрезерного станка для больших балок операторы должны быть предельно осторожны;

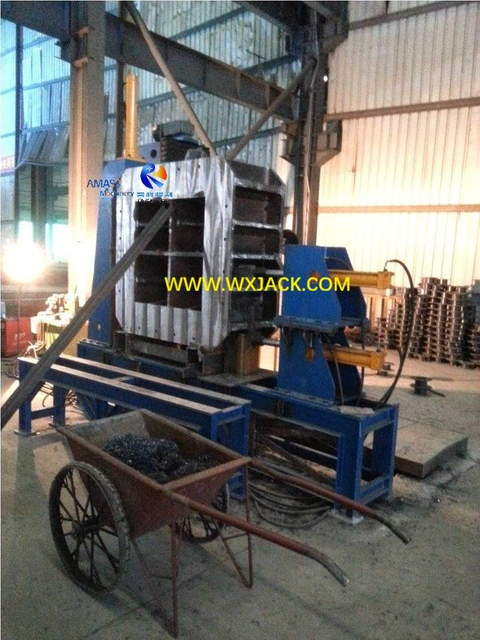

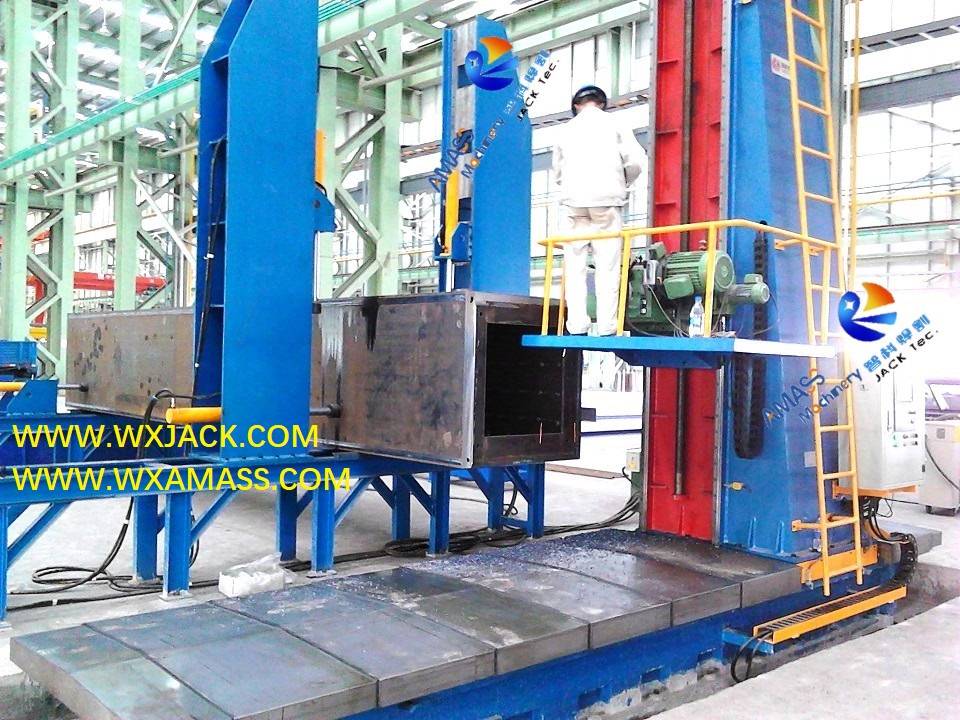

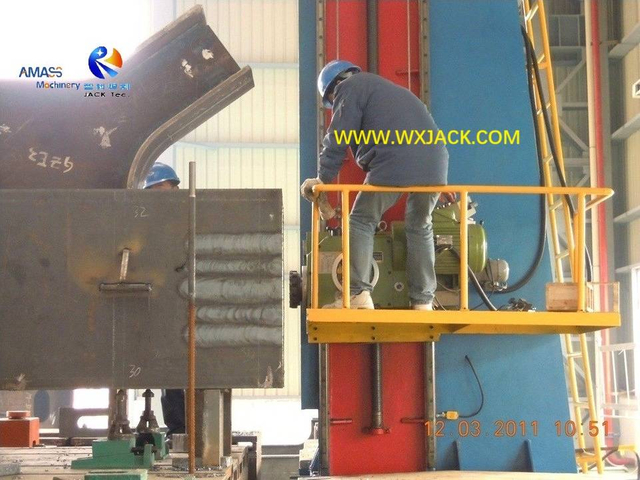

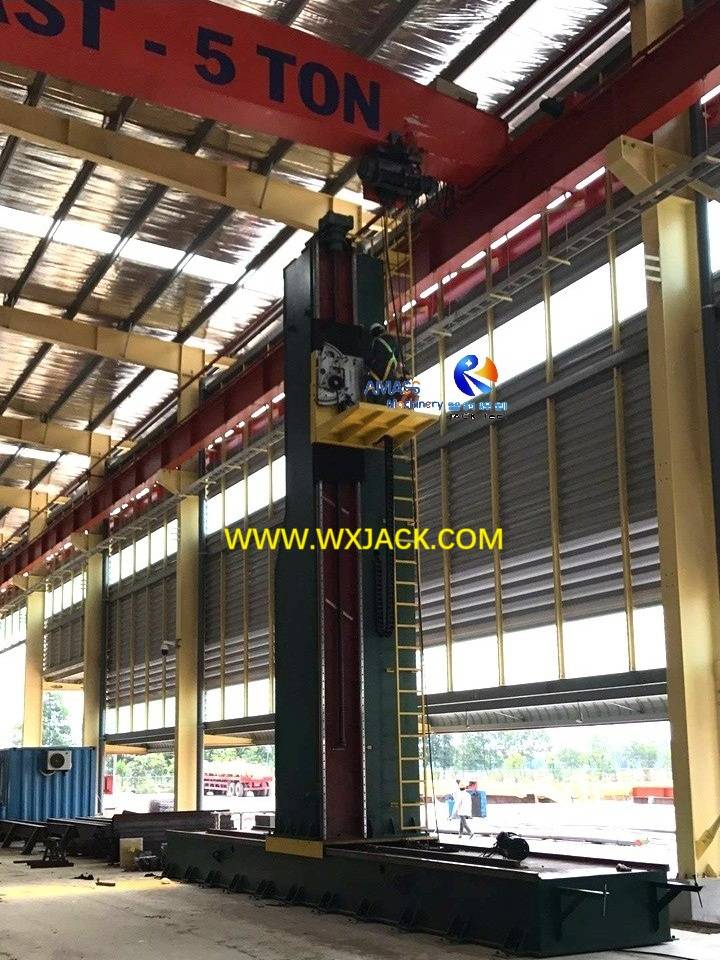

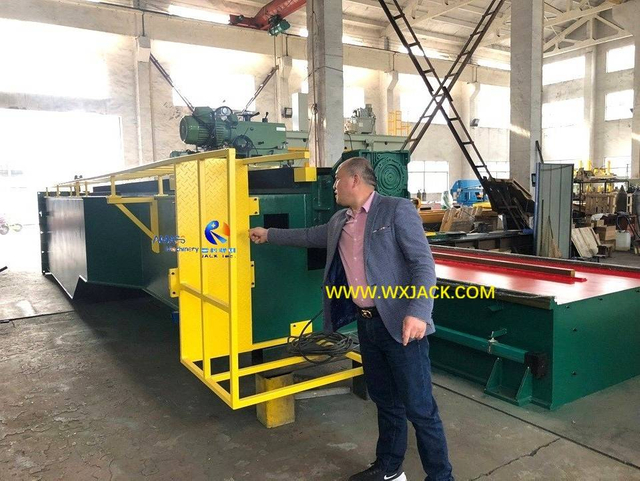

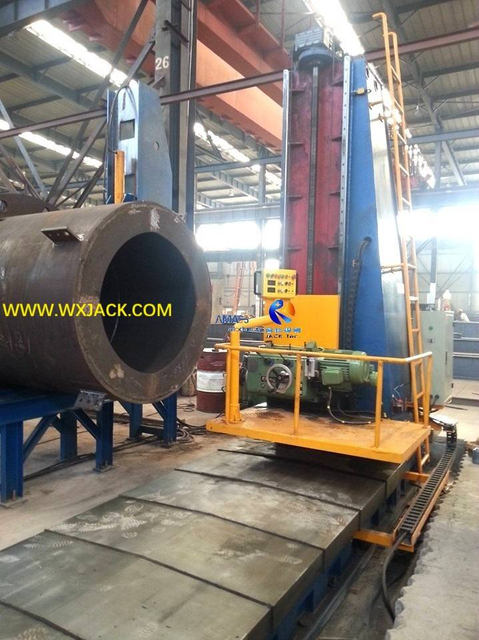

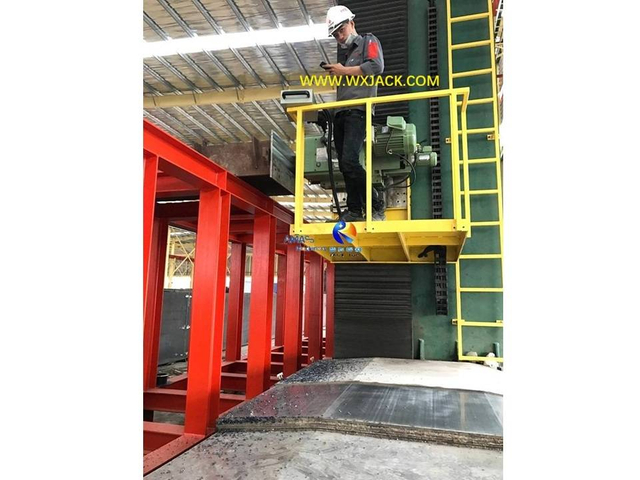

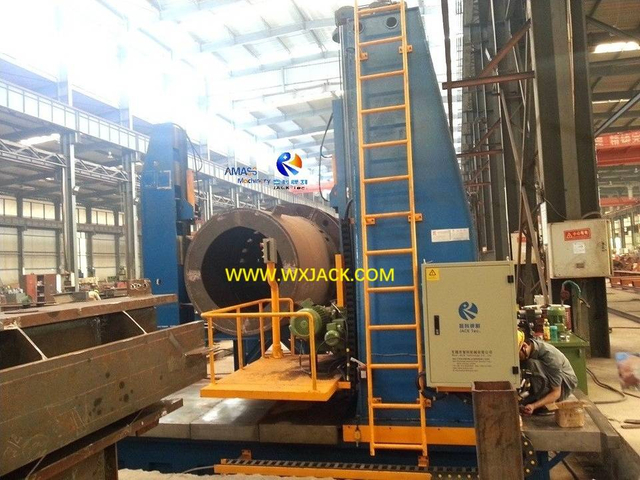

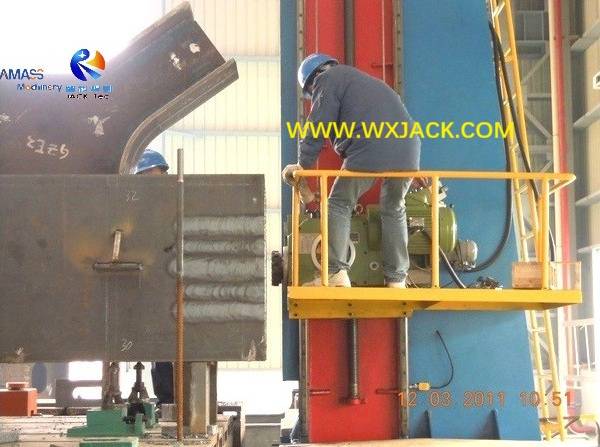

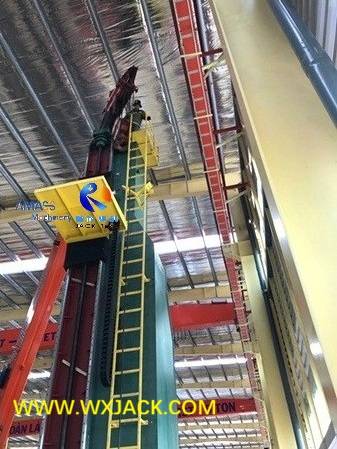

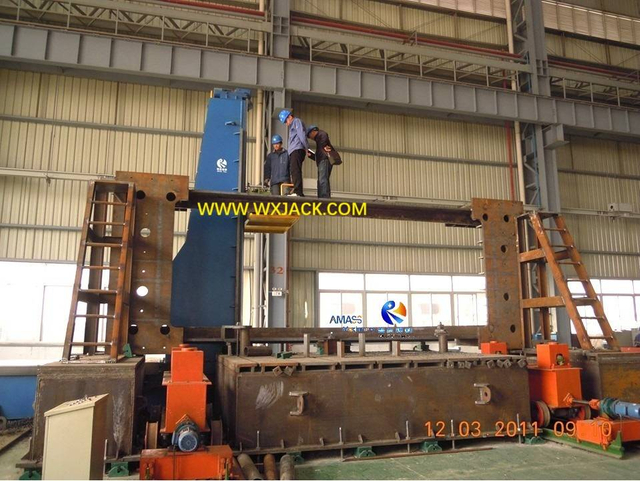

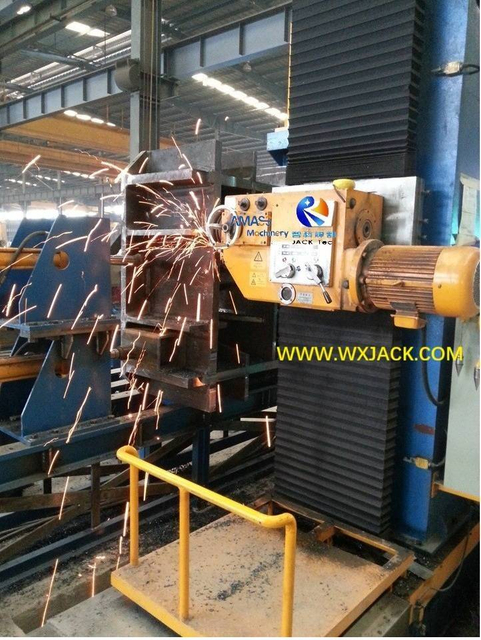

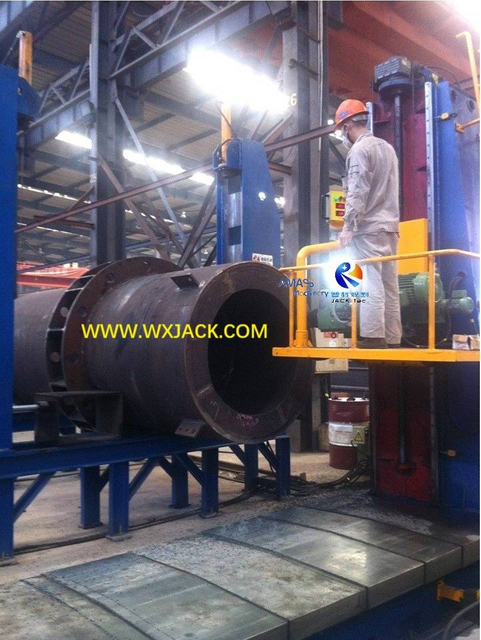

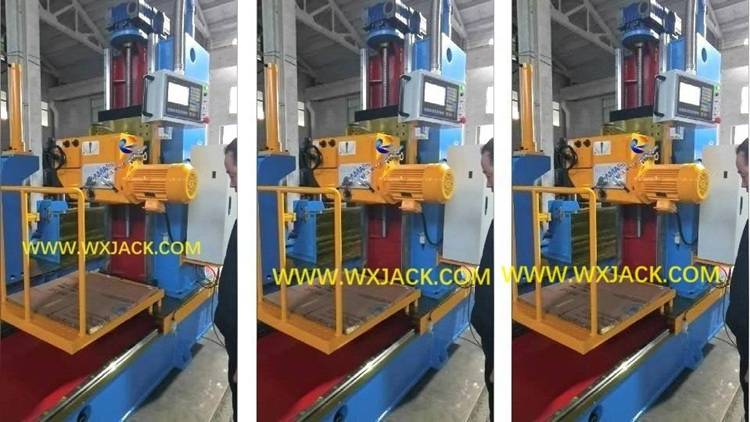

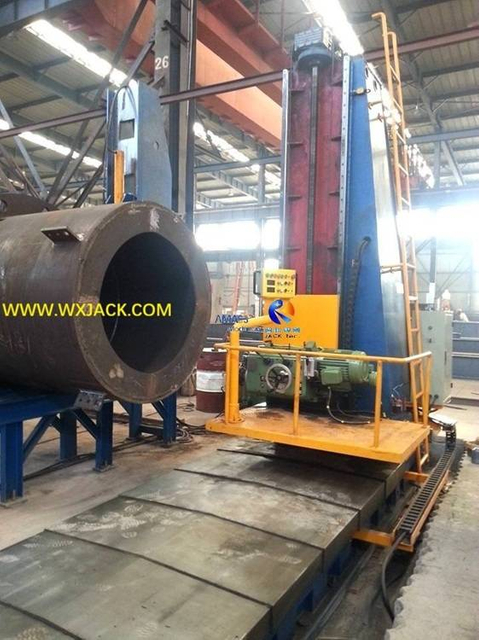

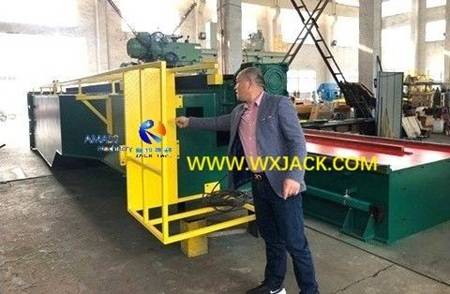

в) Соответственно, команда Wuxi JACK приняла ряд мер во время проектирования и производства больших машин: Специальная возведенная колонна/ Противовес внутри колонны/ Специальная подъемная гайка/ Лестница и рабочая платформа с ограждением…

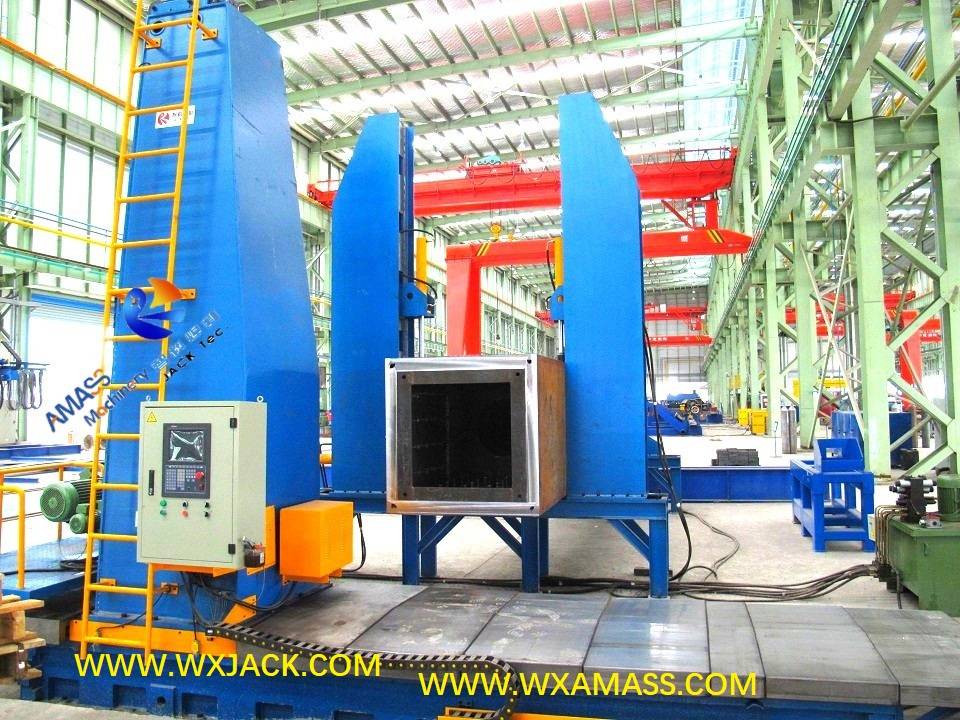

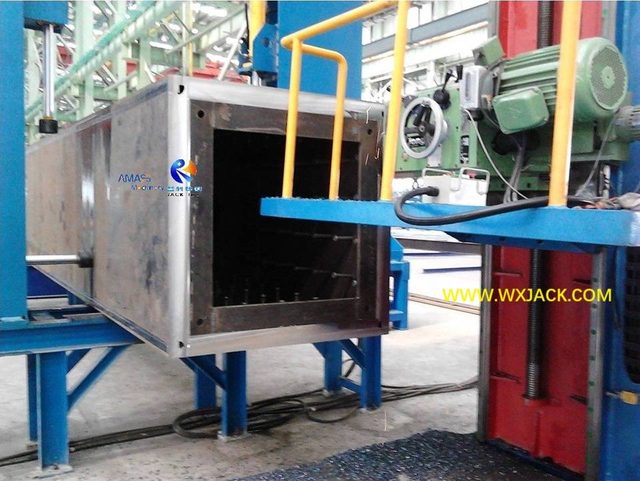

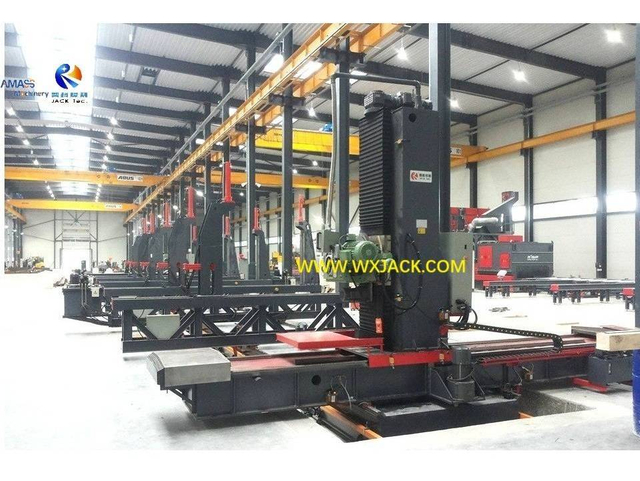

5. Решение Wuxi JACK по разработке надежного фрезерного станка для двутавровых балок с большой торцовой поверхностью:
1) Тщательно рассчитанная и проверенная конструкция:

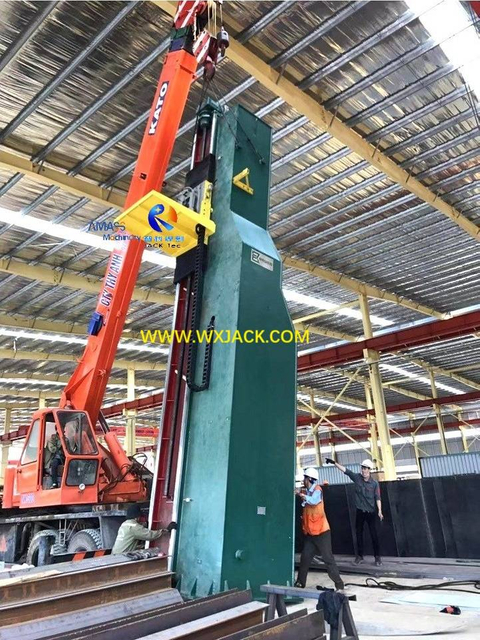

а) В машинах больших моделей Wuxi JACK поперечные размеры вертикальных колонн специально увеличены и усилены:

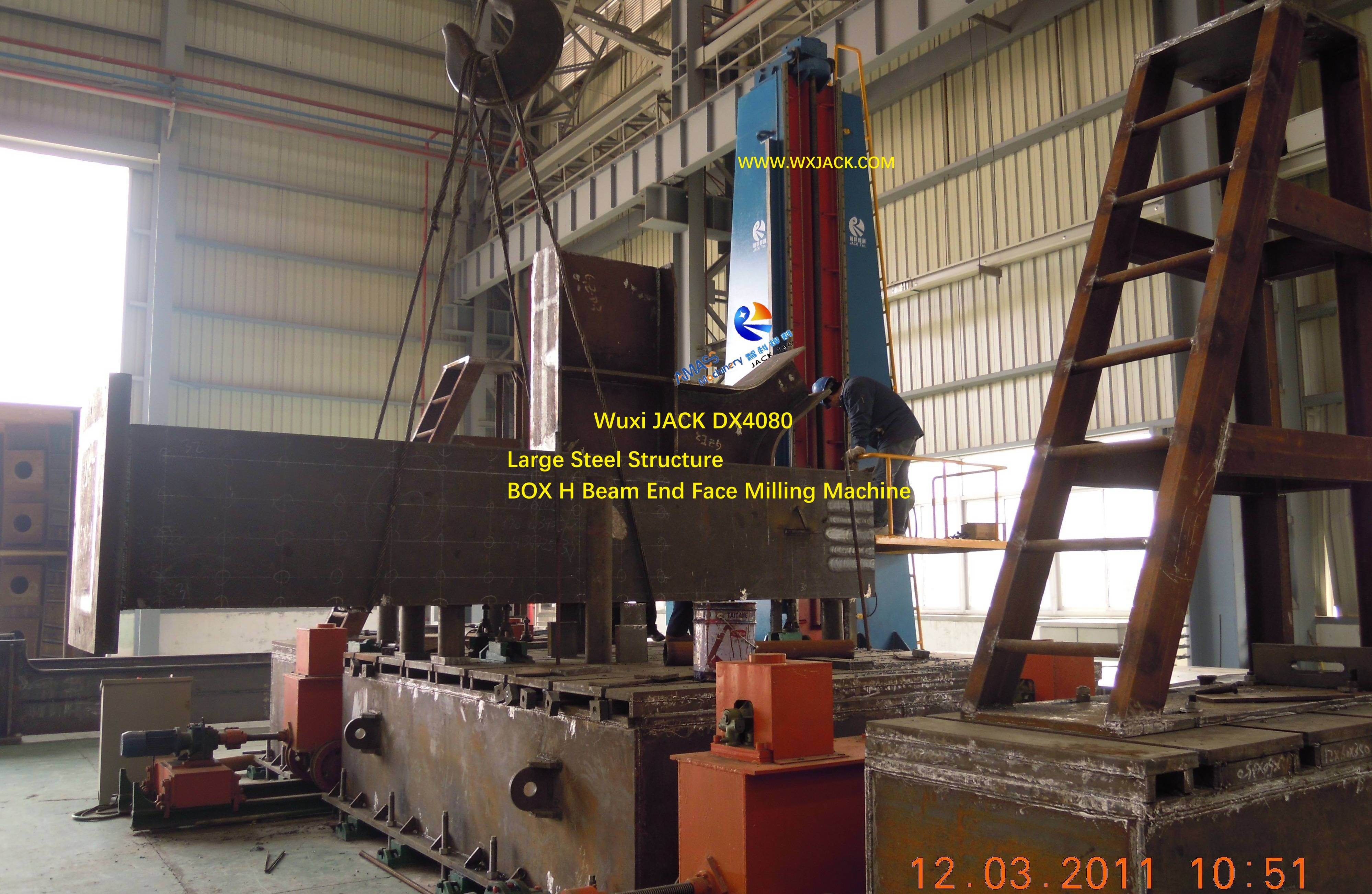

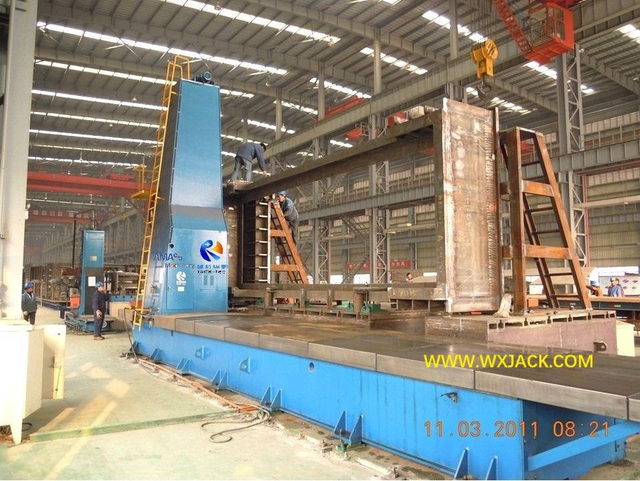

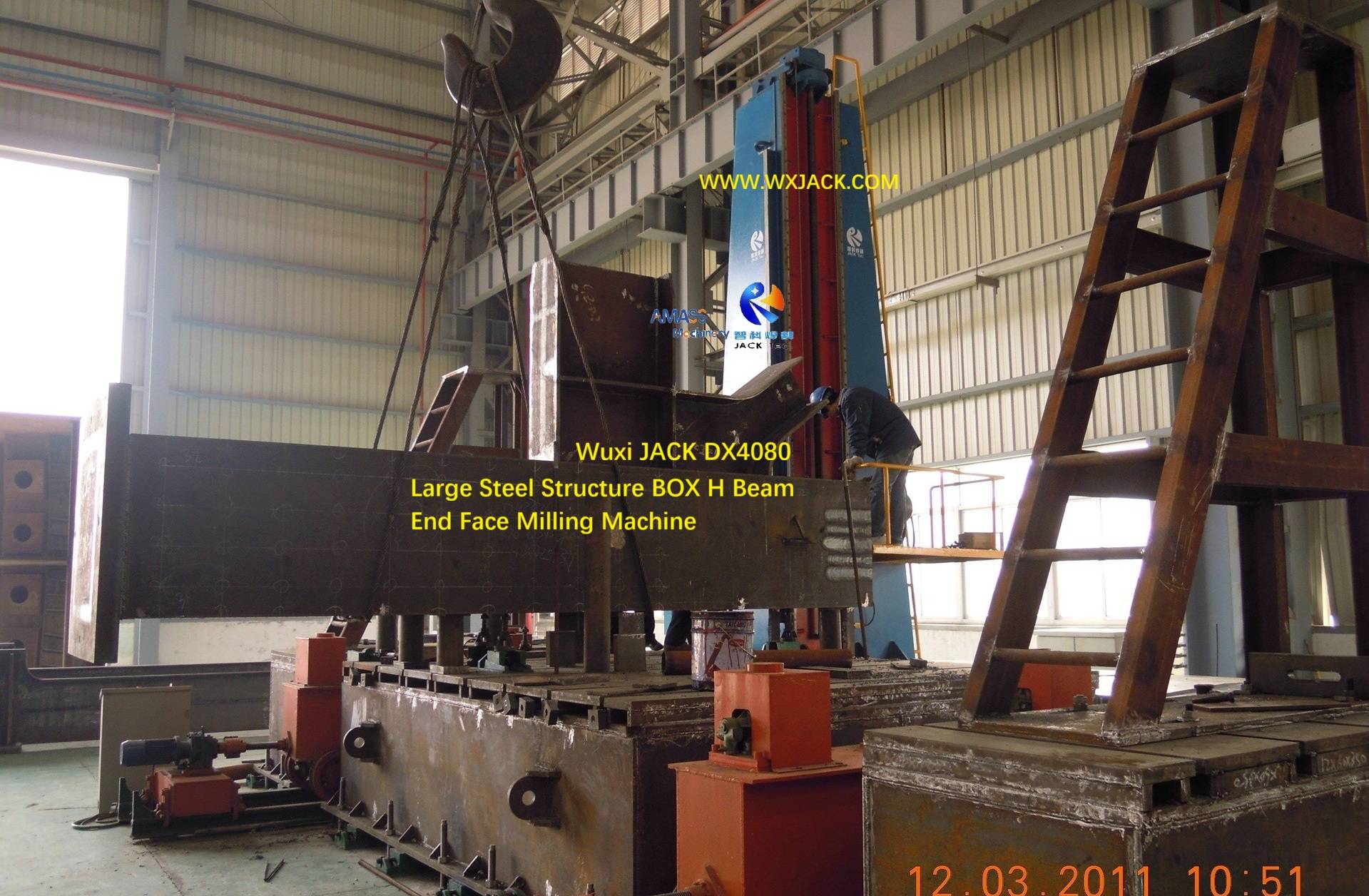

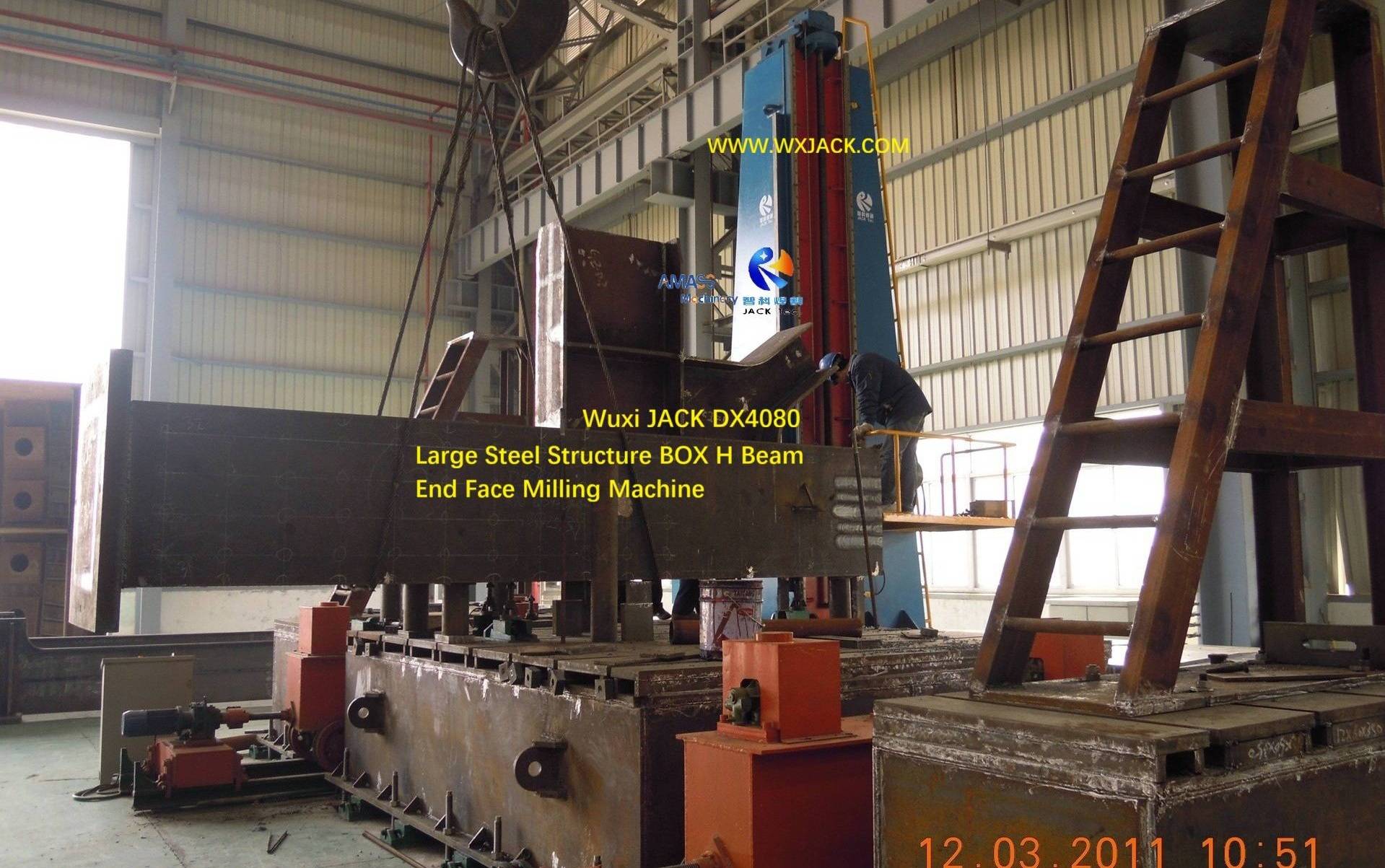

б) Например, размер поперечного сечения вертикальной стойки большой модели DX6080 составляет 1700 x 1800 мм , в виде цельного внешнего вида трапециевидного перехода, что улучшает напряжённое состояние для работы на высокой скорости в двухмерном движении фрезерной головки в период эксплуатации станков больших моделей;

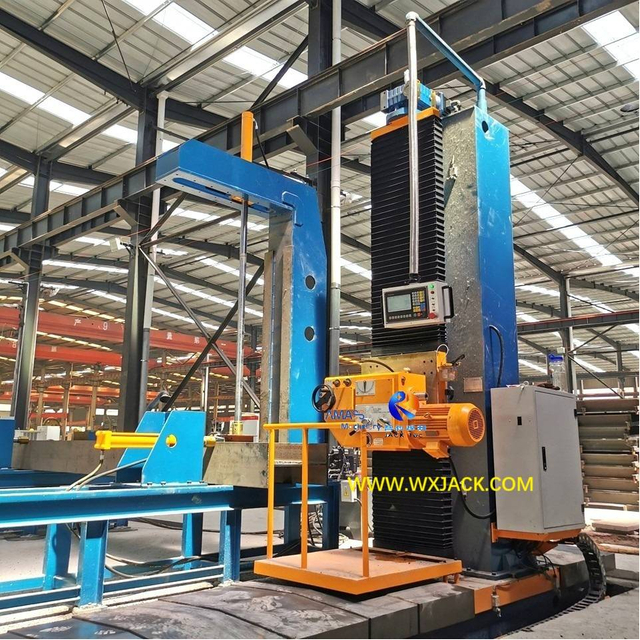

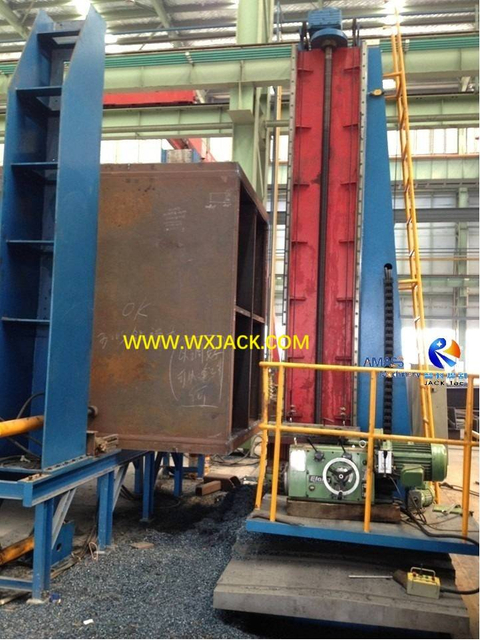

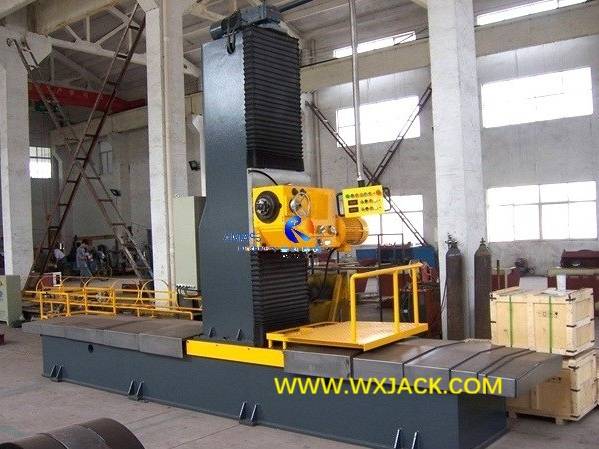

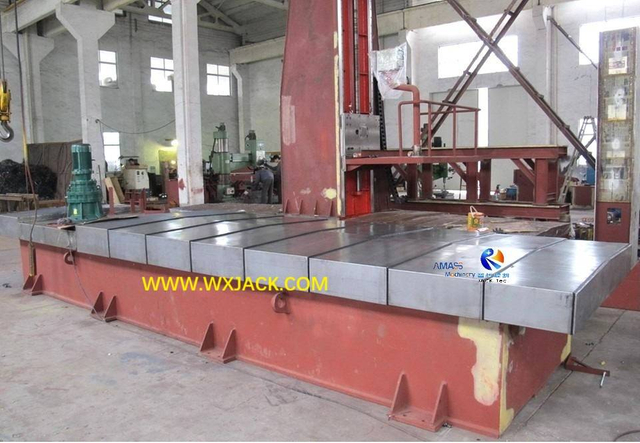

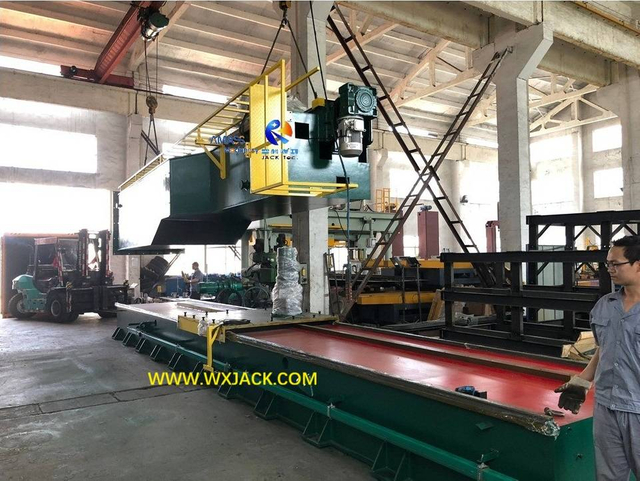

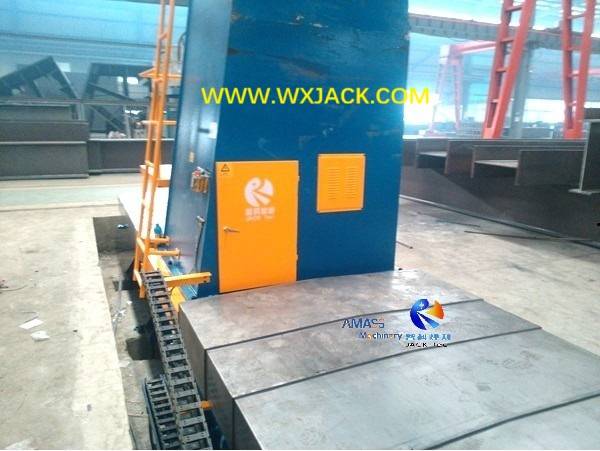

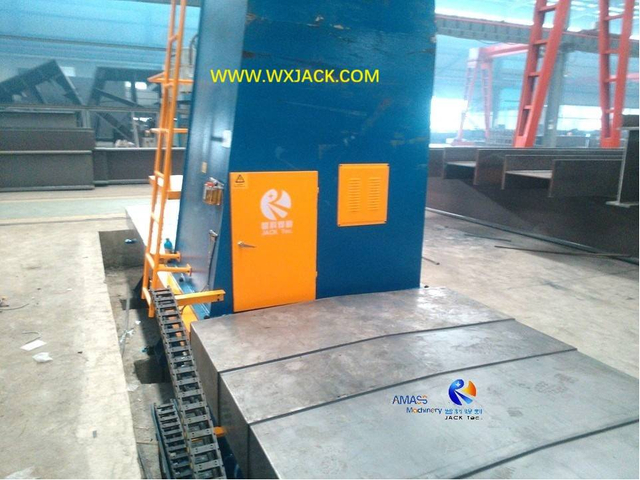

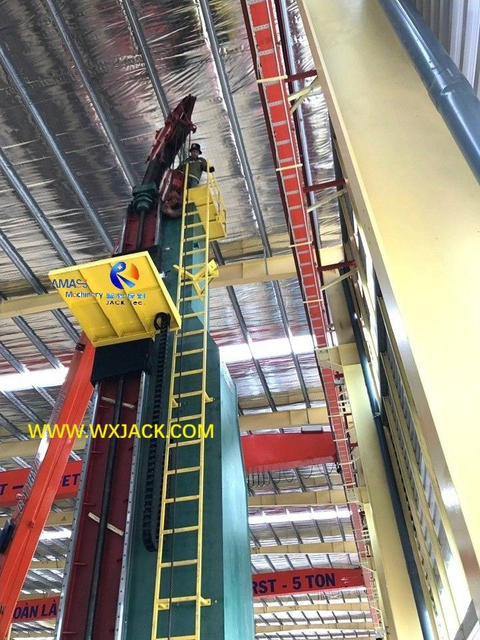

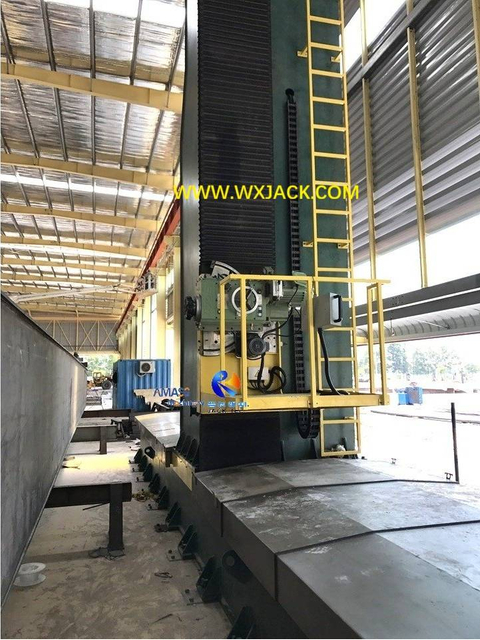

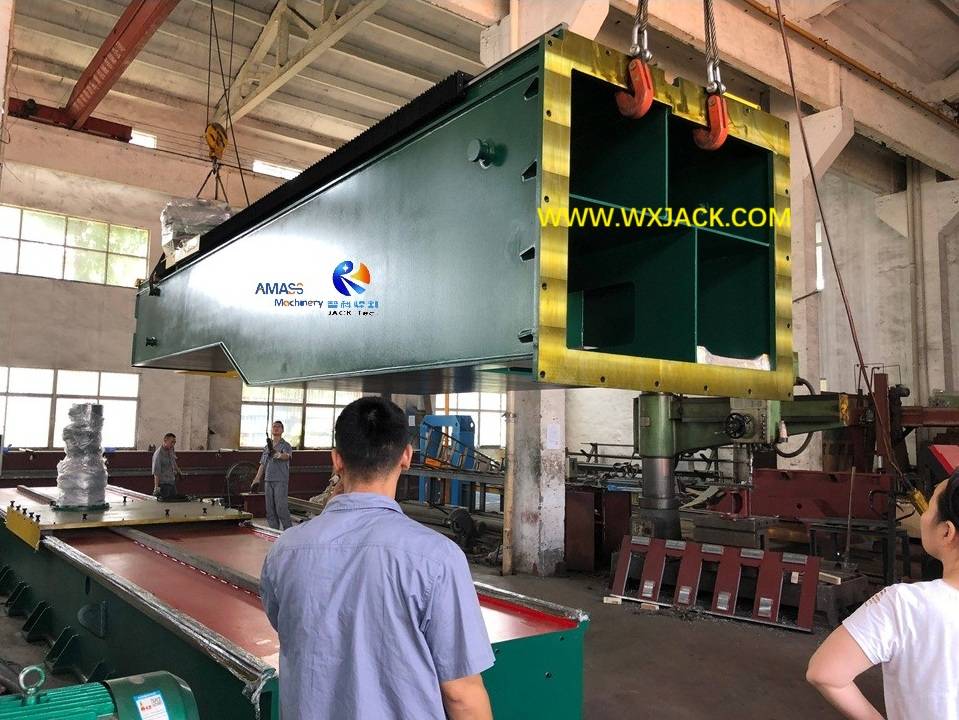

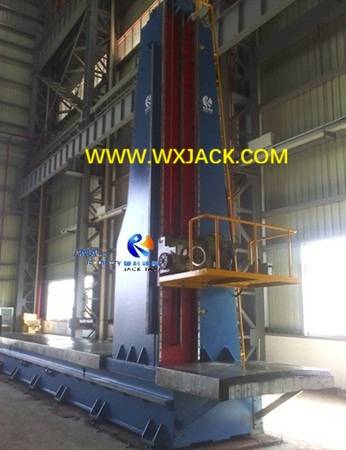

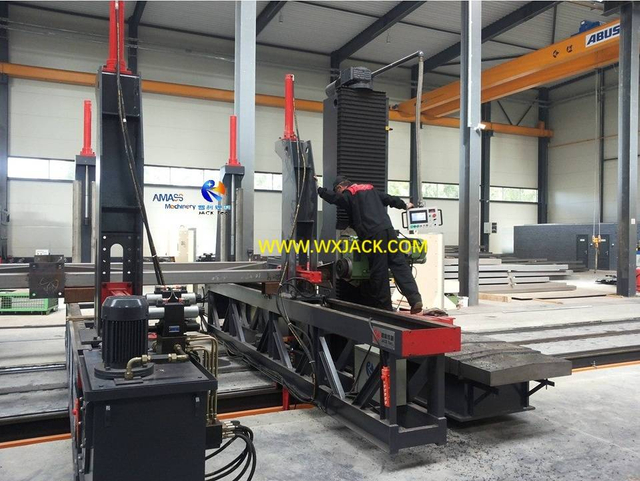

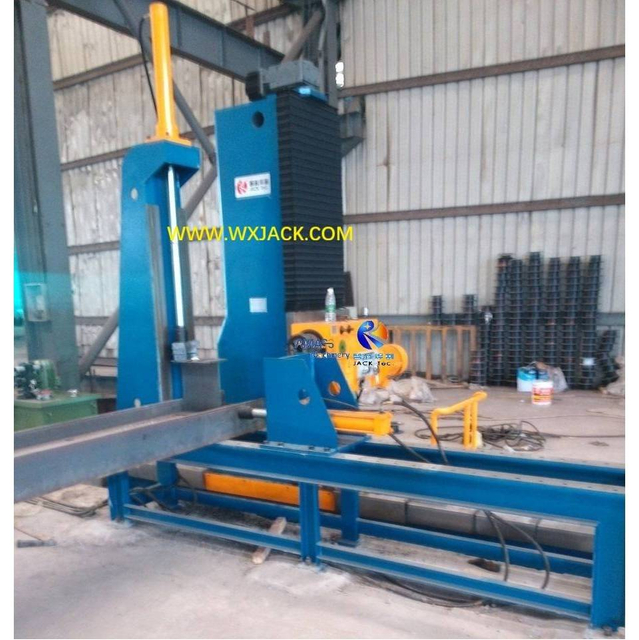

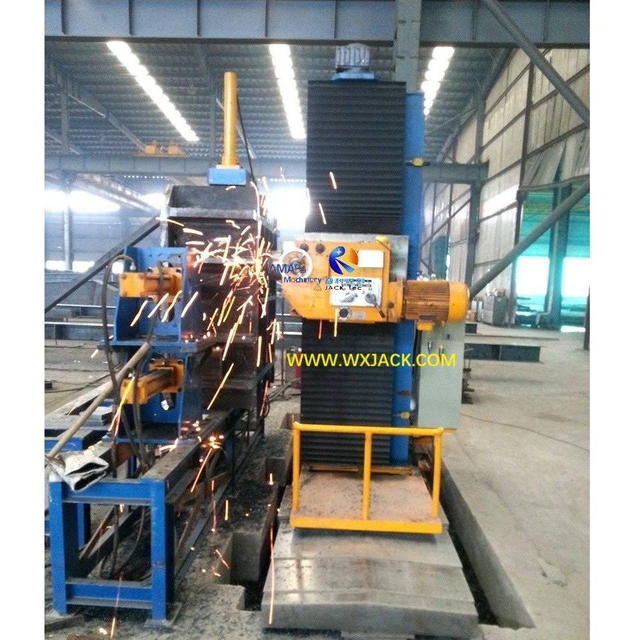

2) Структура вертикальной колонны фрезерного станка для больших балок:

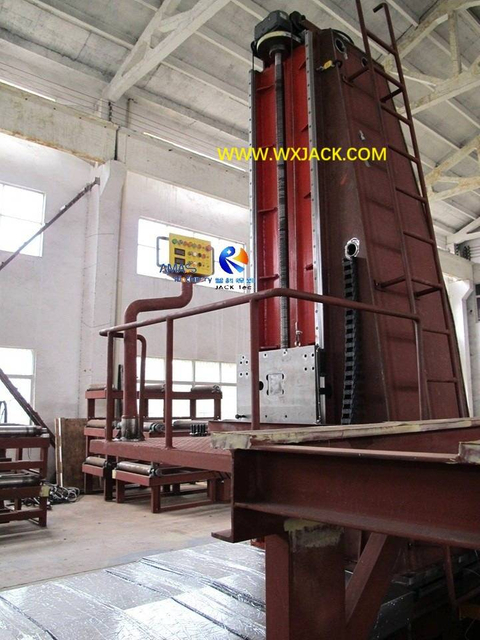

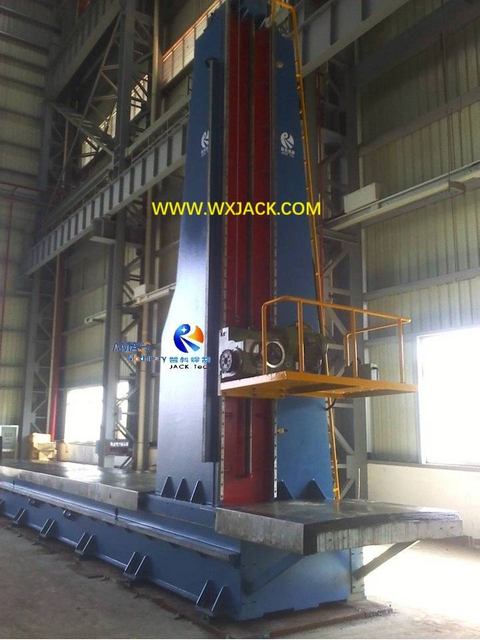

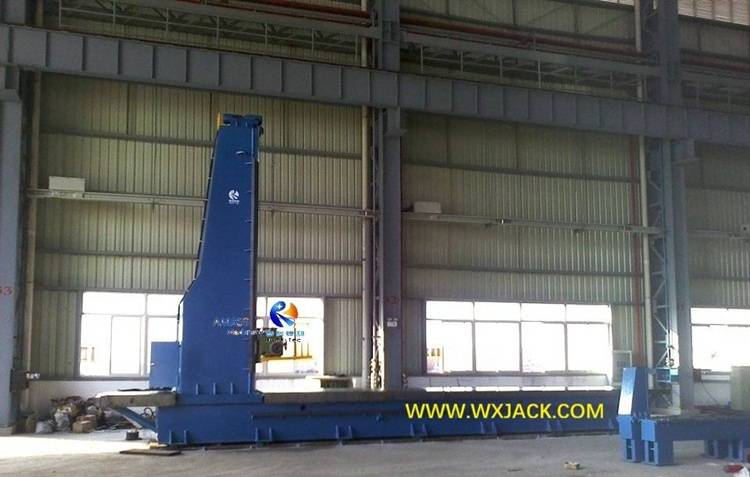

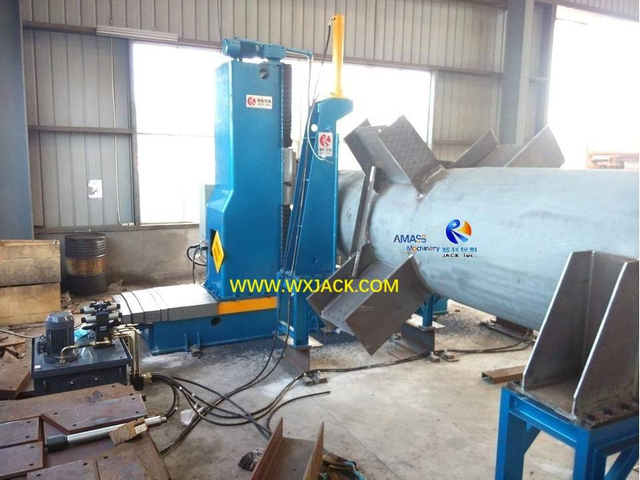

а) Чтобы полностью гарантировать прочность и достаточную жесткость, вертикальная колонна выполнена в форме наклонного типа, благодаря чему ее усиленный нижний сегмент имеет увеличенное поперечное сечение;
б) Вся часть вертикальной колонны подвергается термической обработке после придания ей формы;
в) соединительные плиты между станиной и колонной, а также между колонной и фрезерной кареткой также имеют увеличенные размеры;

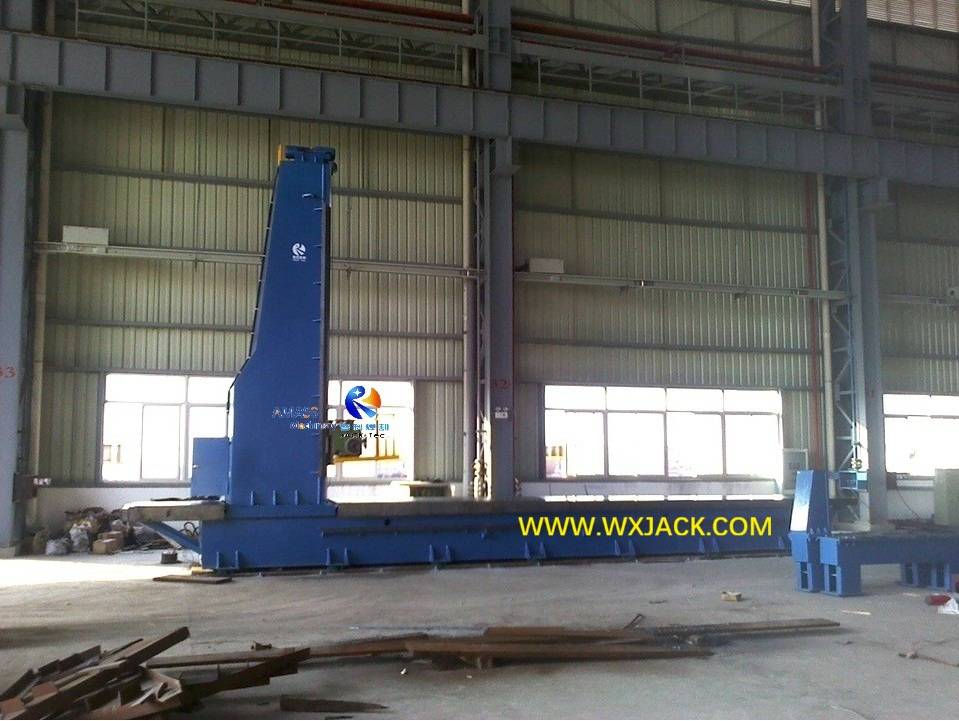

г) В целом вертикальная стойка в машинах больших моделей имеет большое поперечное сечение нижнего сегмента для прочного основания и наклонный верхний сегмент. Такая конструкция вертикальной колонны имеет наилучшую степень жесткости, достаточную несущую способность и хороший внешний вид;

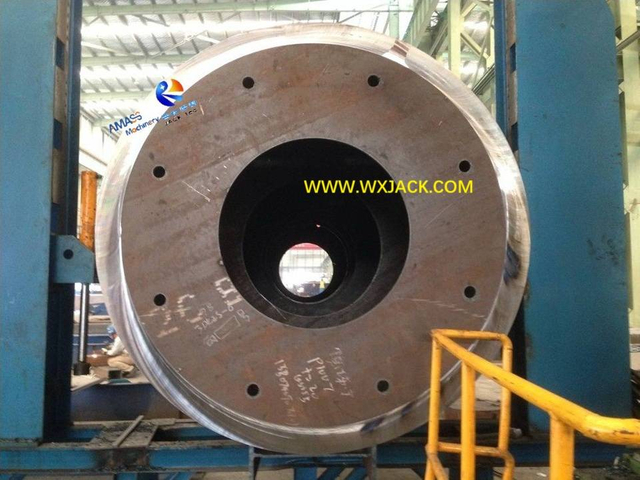

6. Модернизация, технические характеристики и характеристики станка для черновой обработки торца двутавровой балки большой сварной конструкции:
1) Модернизация:
Для удовлетворения потребностей в выполнении торцевого фрезерования заготовок больших размеров обновлено несколько критических параметров:
а) Скорость вращения шпинделя торцевой фрезерной головки: повышена до 75~505 об/мин , с 75~420 об/мин ;
б) Предел хода шпинделя торцевой фрезерной головки: до L= 250 мм , со 100 мм ;
в) Угол наклона фрезерной головки: до -45°~+45 °, от 0°~ +45 °;

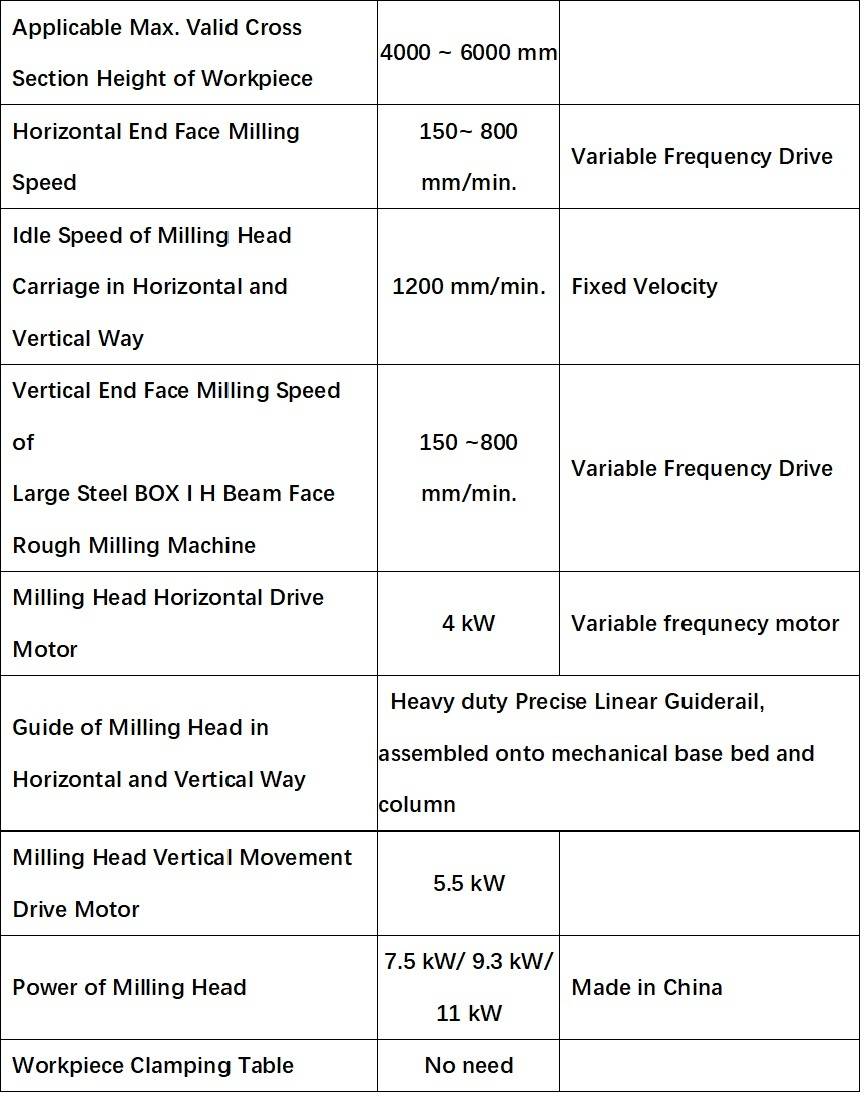

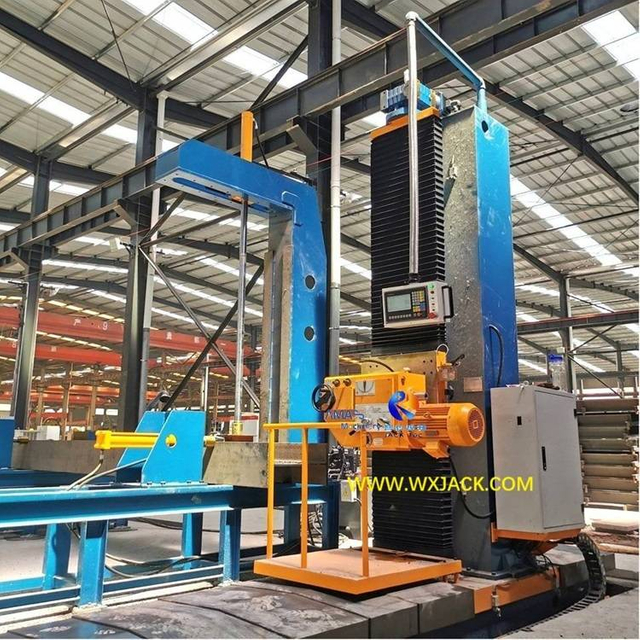

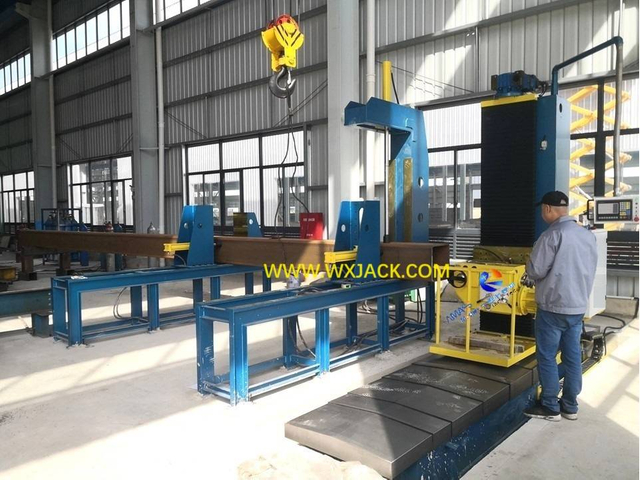

2) Технические характеристики фрезерного станка для стальной конструкции BOX H-образной балки с большой торцовой поверхностью:
а) Сырьем являются стальные пластины и стальные профили толщиной 20–30 мм ;

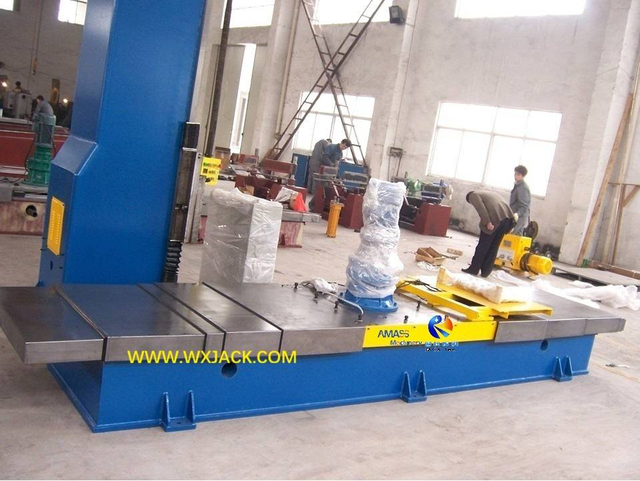

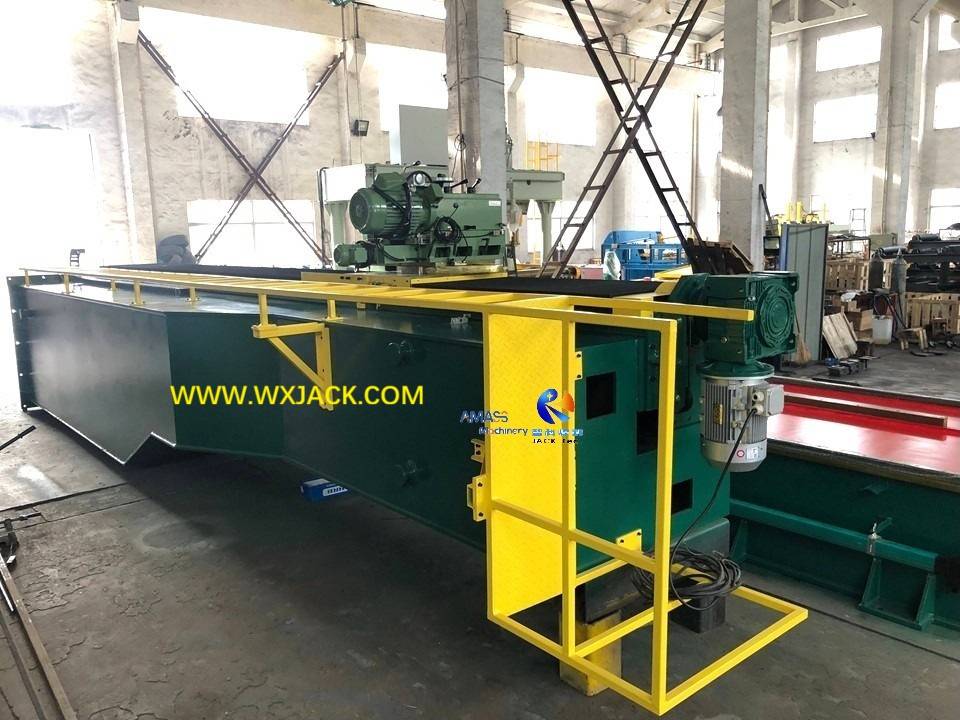

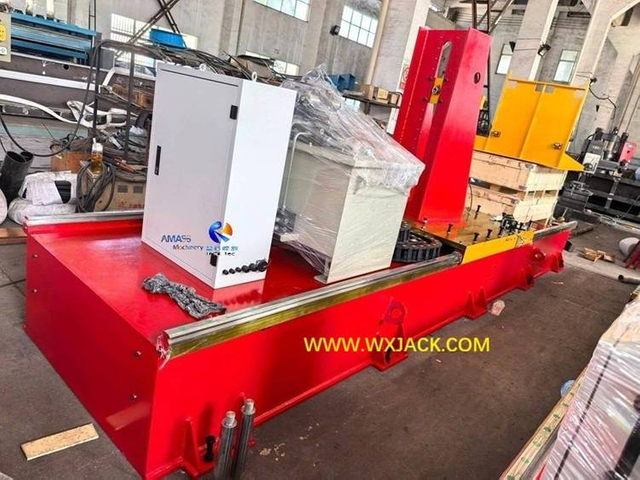

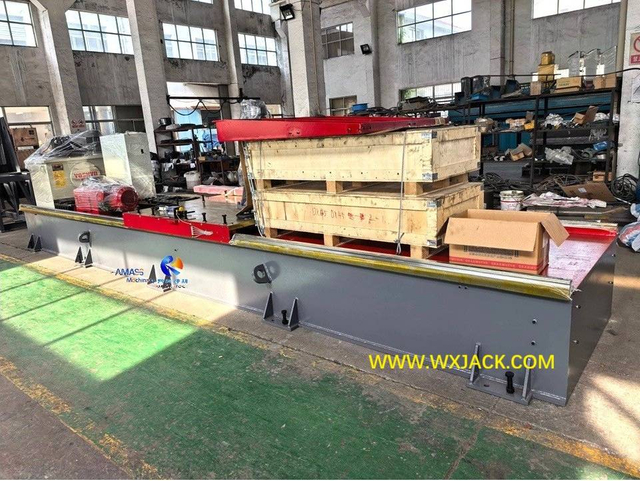

б) Подузлы станины и колонн машины изготовлены из цельных деталей и подвергнуты комплексной термообработке;
в) Поперечное сечение вертикальной колонны является наиболее важным параметром для получения успешной машины большой мощности, которая специально увеличена;

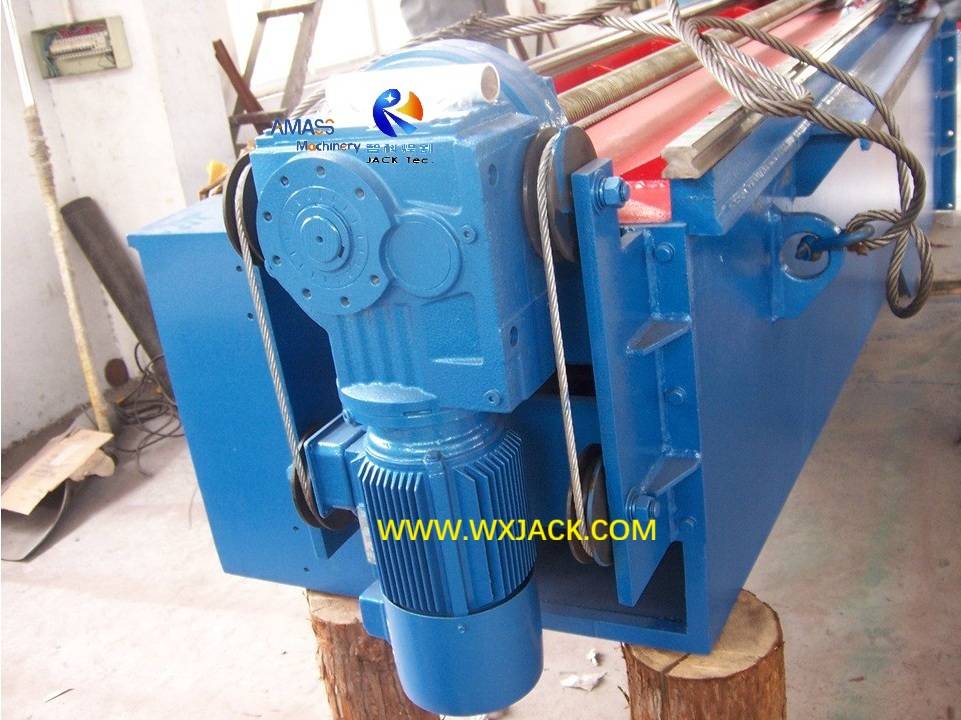

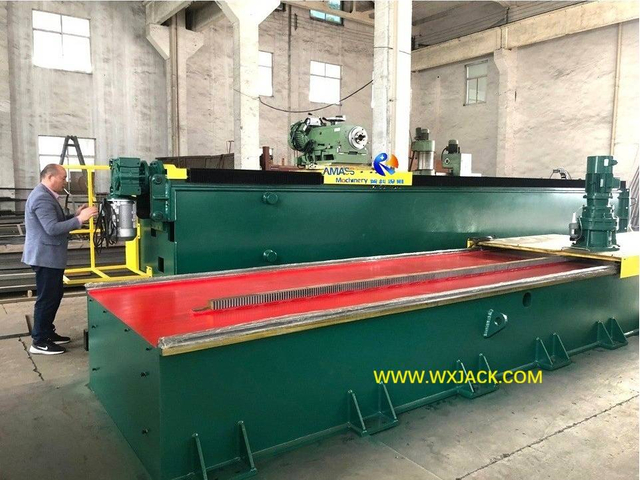

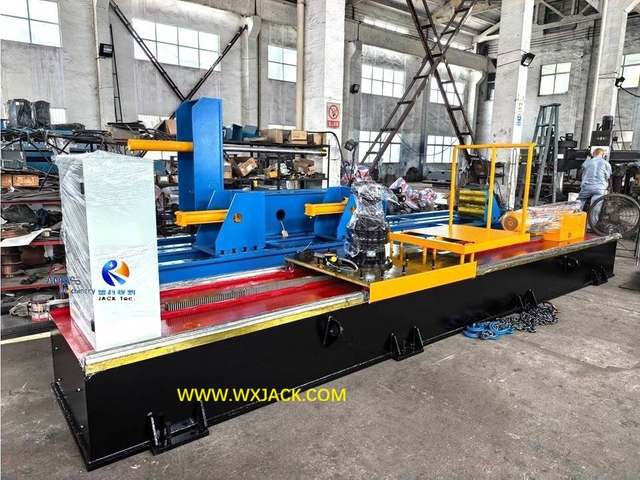

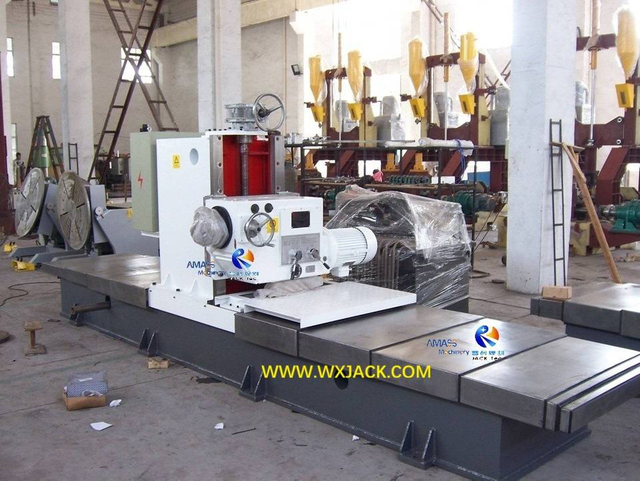

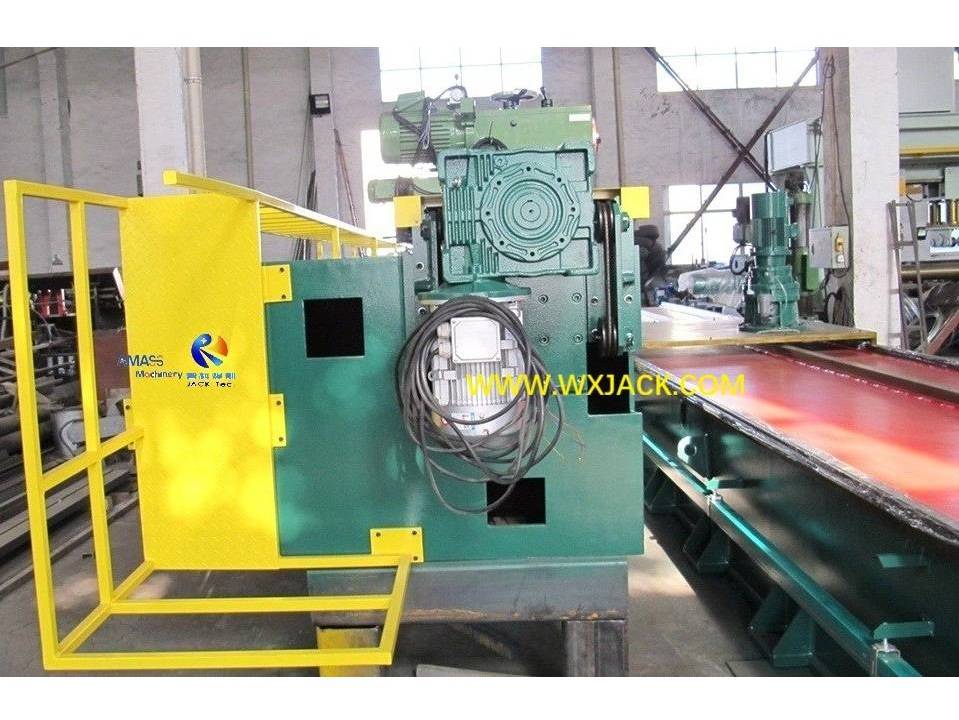

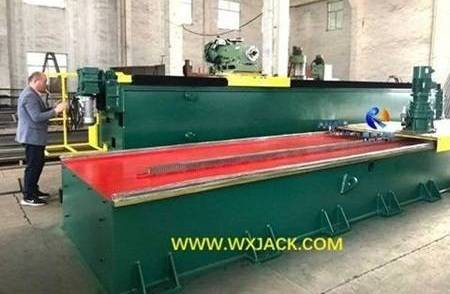

3) Трансмиссия в торцевом фрезерном станке с большой балкой:

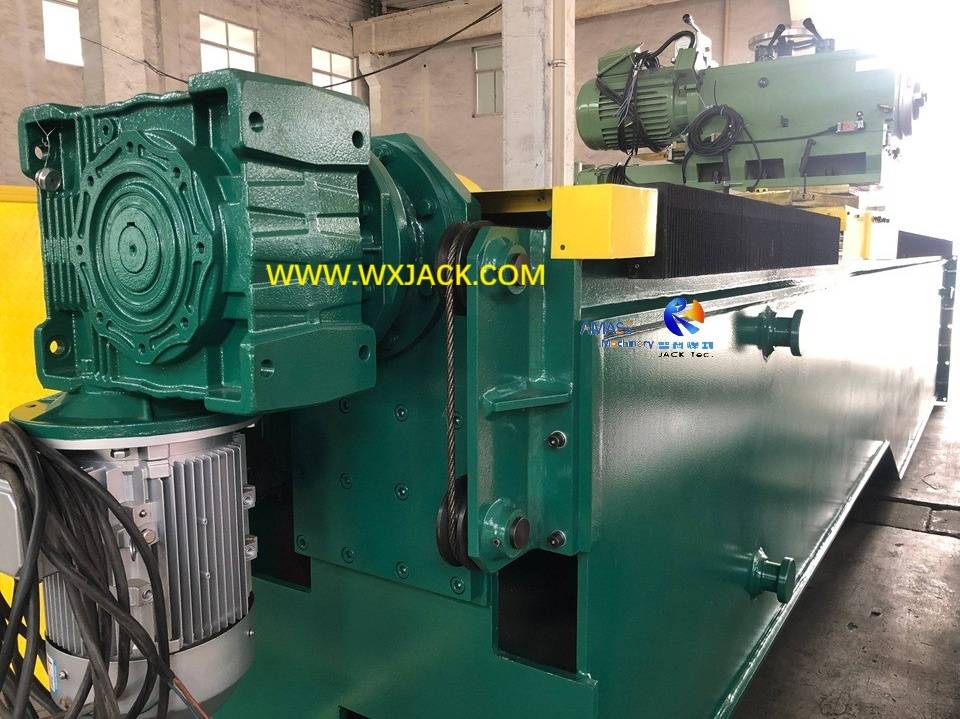

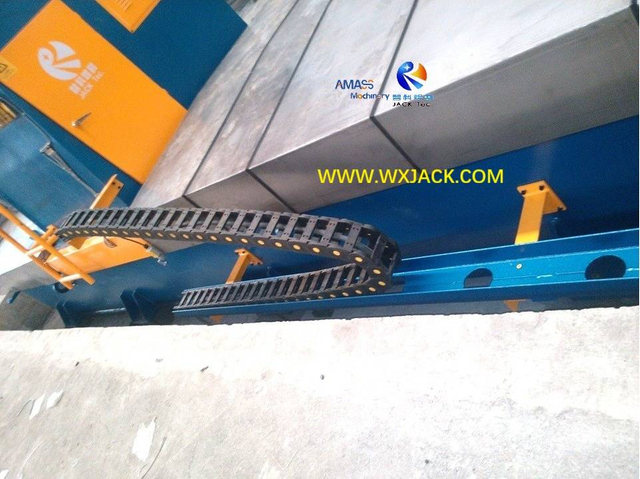

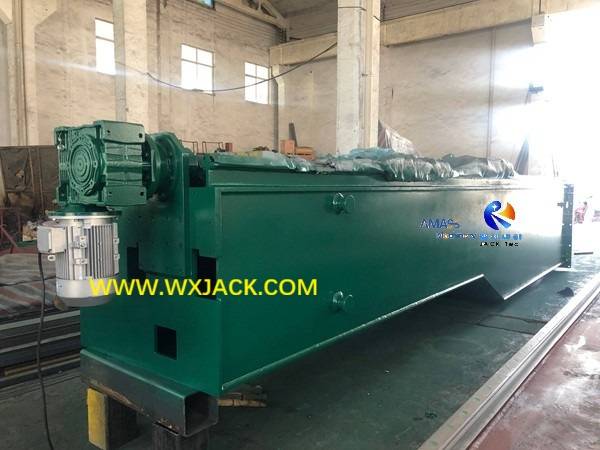

а) Горизонтальная передача осуществляется с помощью зубчатой передачи и рейки, соединенных вместе из сегмента длиной 5000 мм каждая;
б) Вертикальная передача осуществляется посредством встроенного ходового винта.

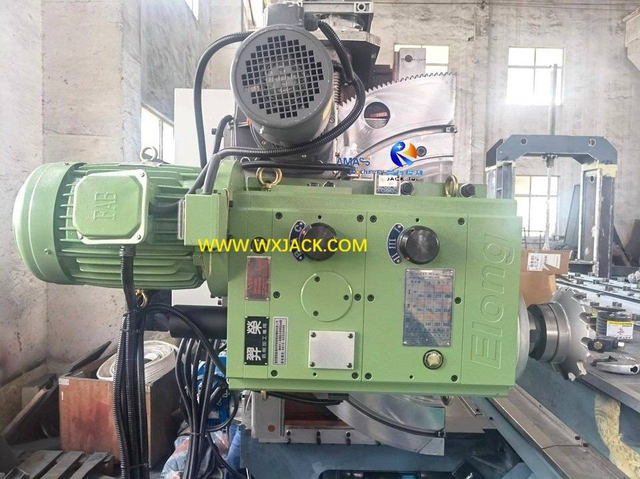

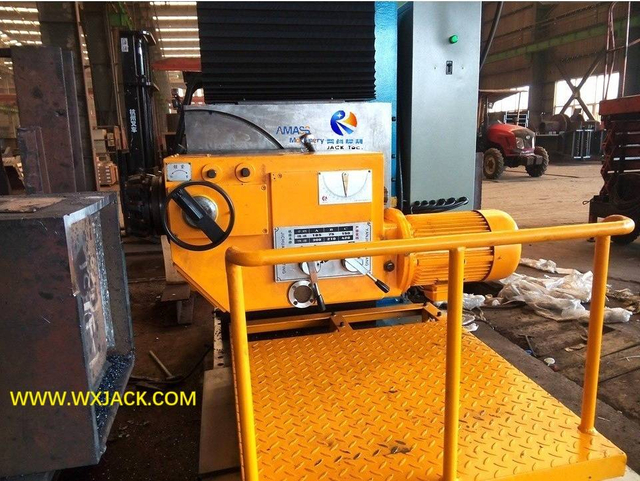

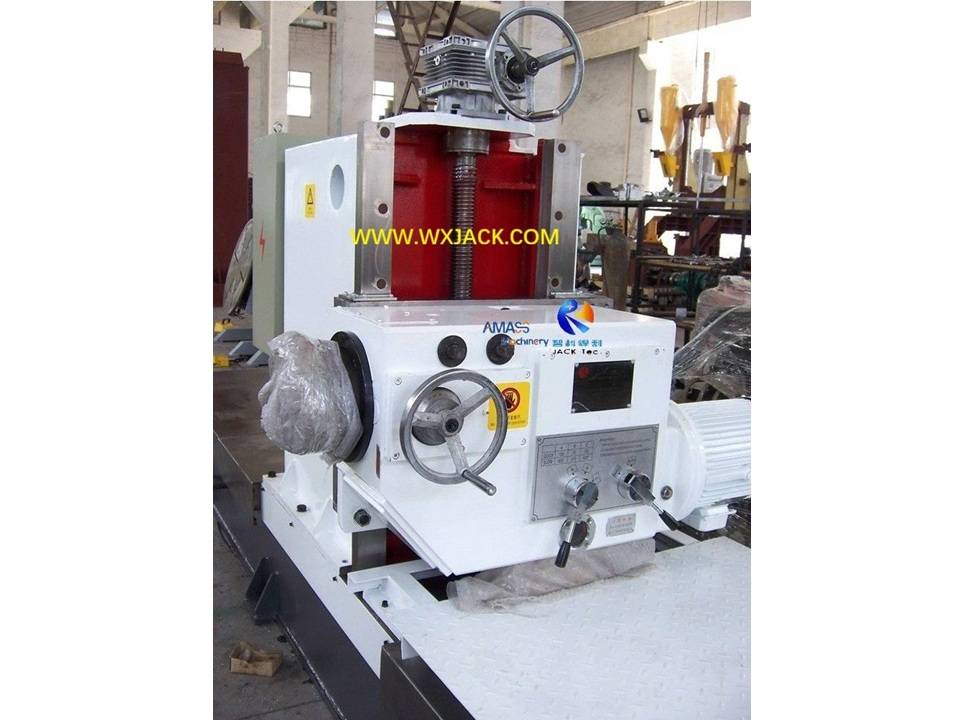

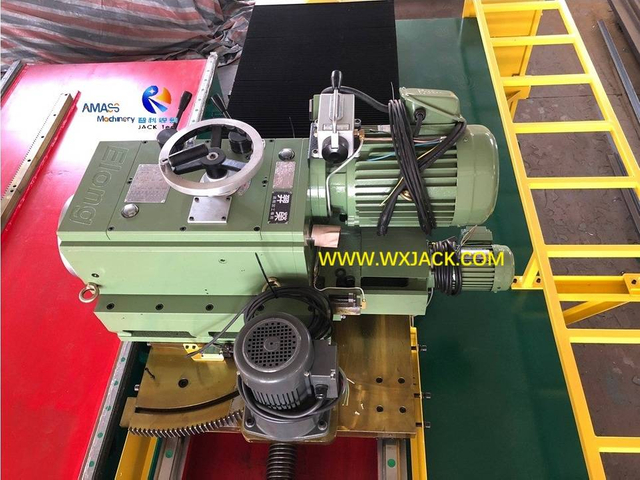

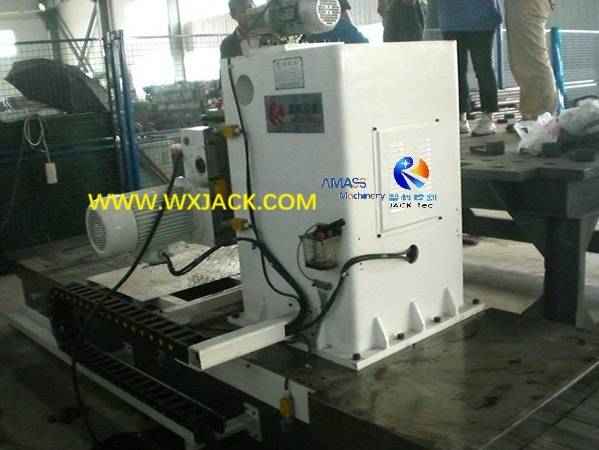

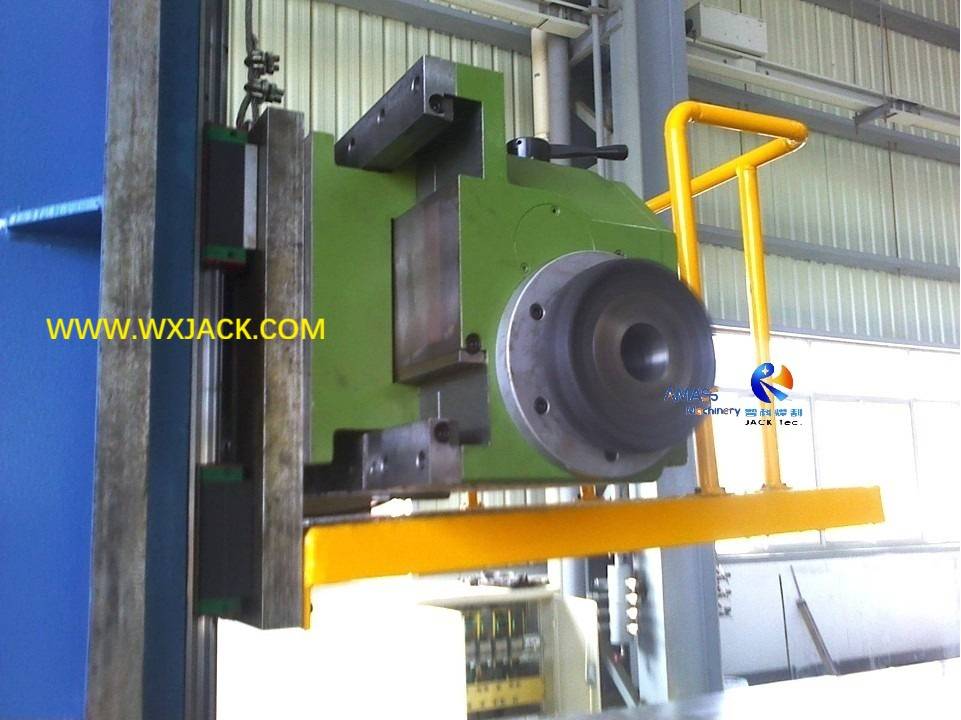

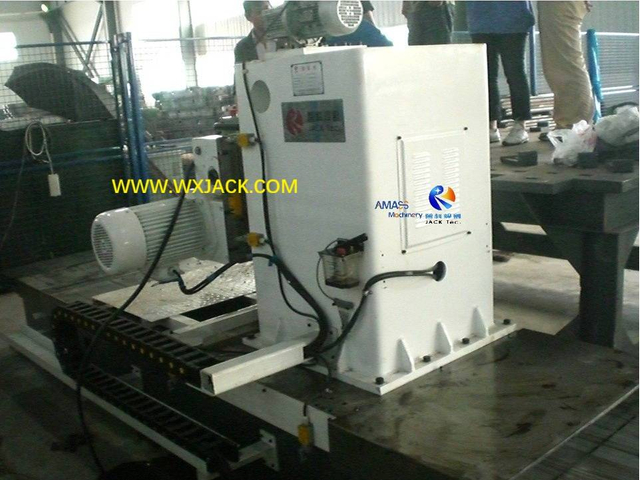

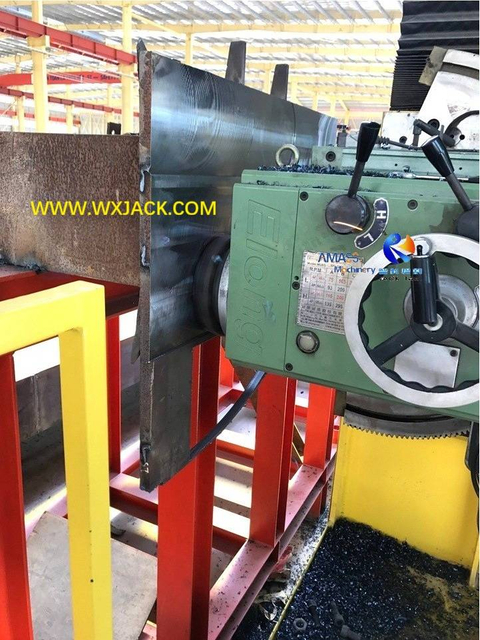

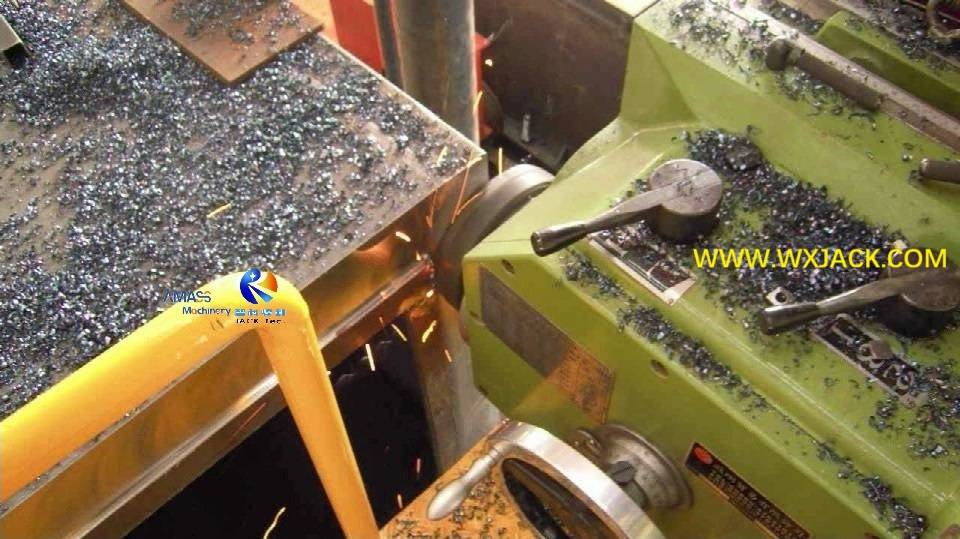

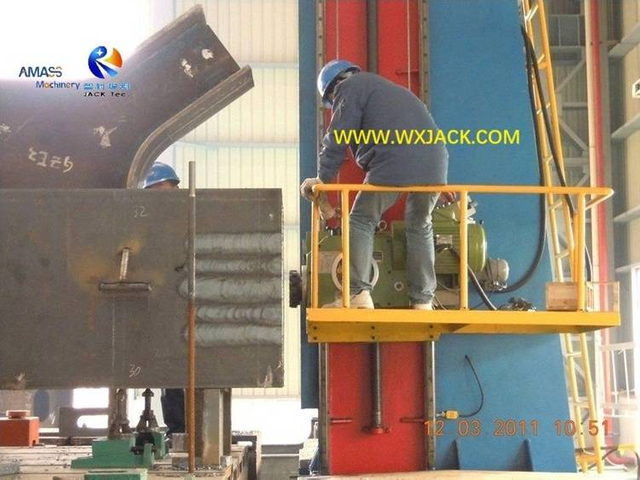

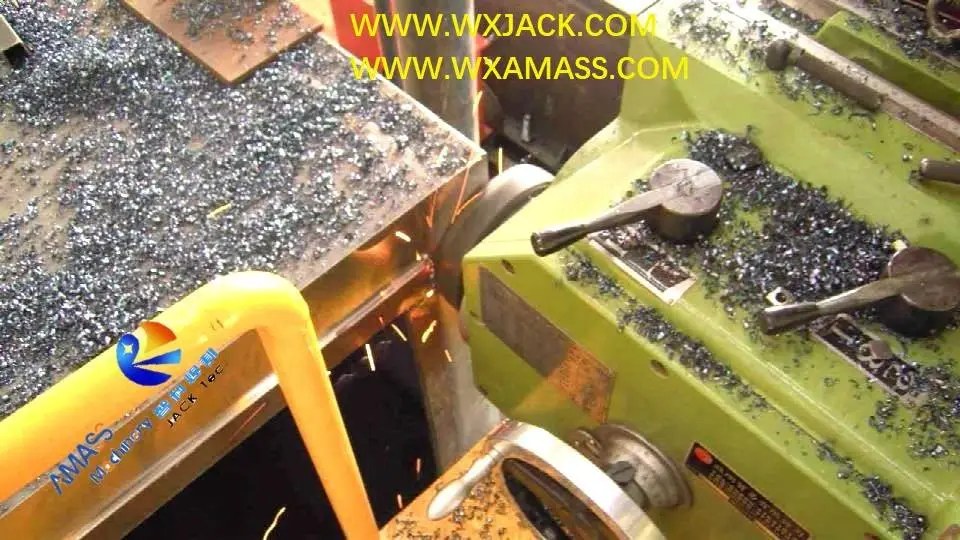

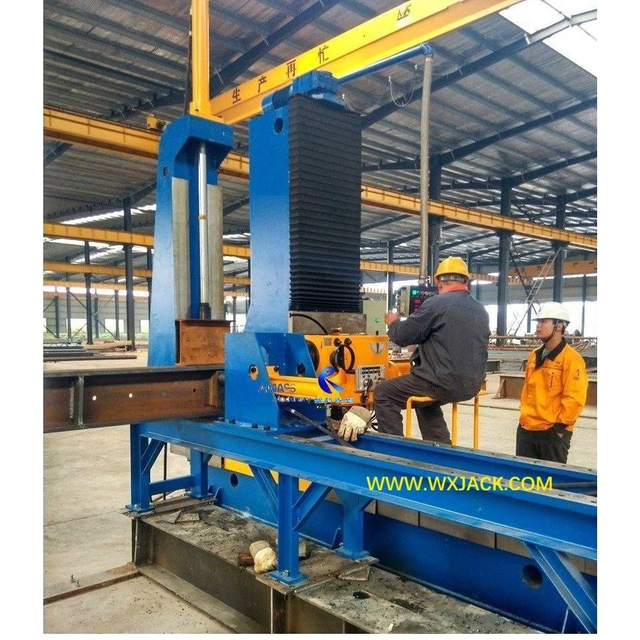

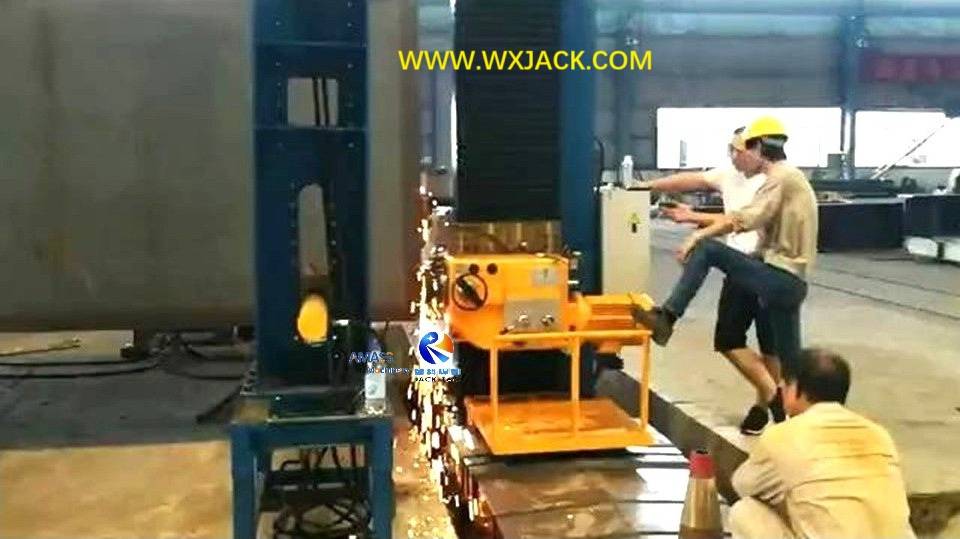

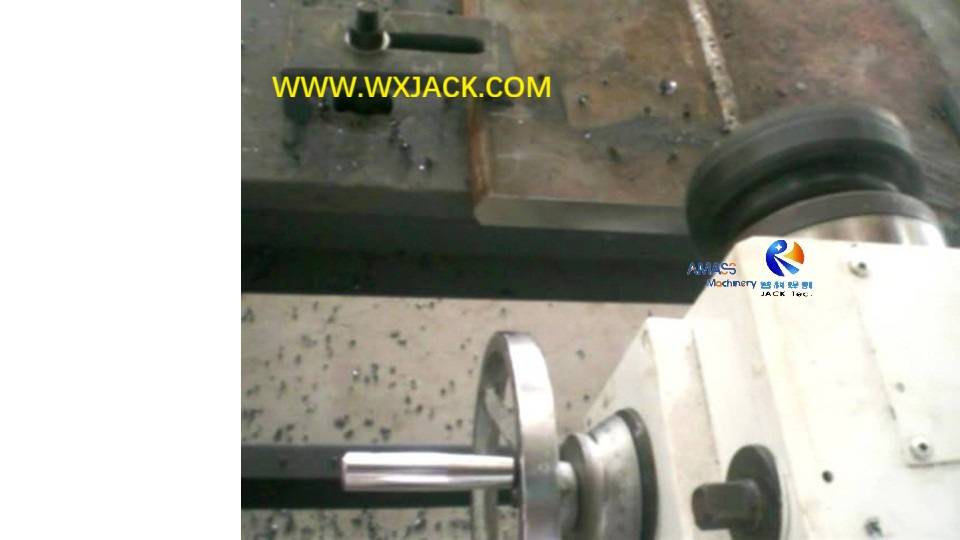

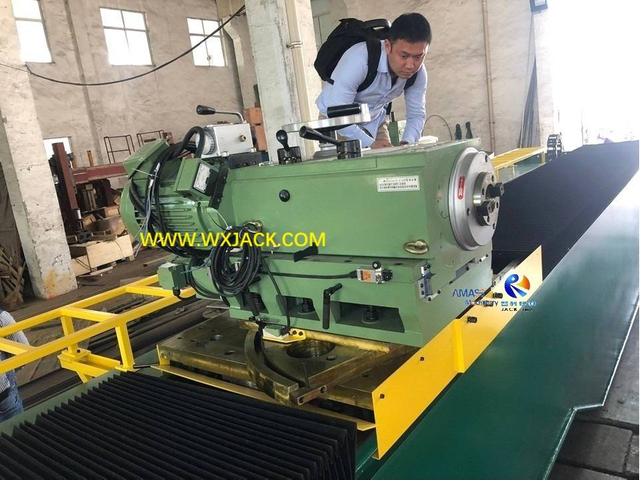

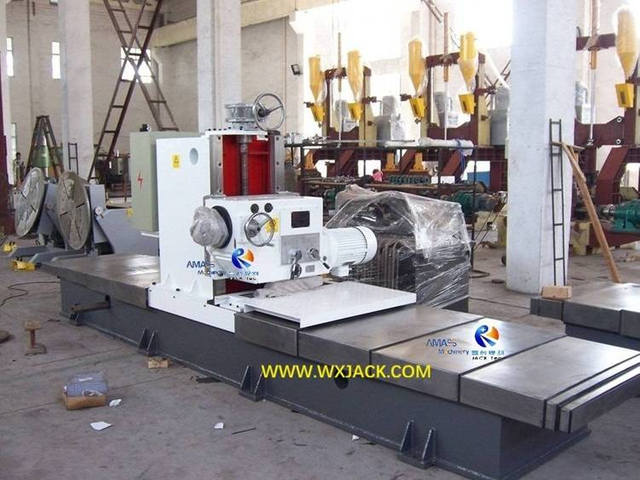

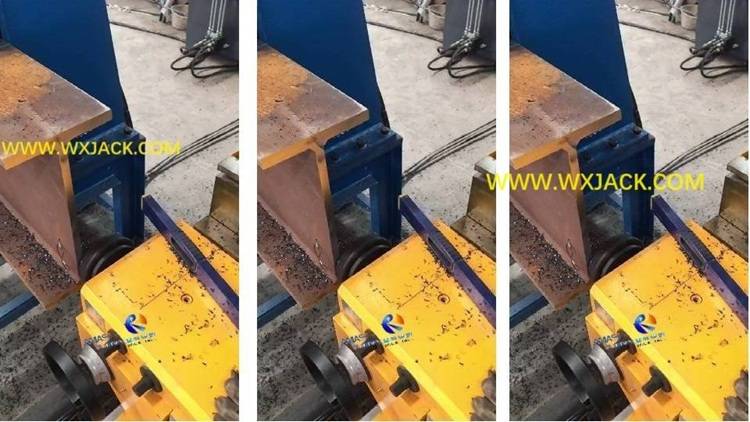

7. Фрезерная головка фрезерного станка с большой торцевой поверхностью H-образной балки Wuxi JACK Steel Structure BOX:
Для моделей от DX40xx, что означает макс. Ход фрезерования торцов вверх и вниз составляет 4000 мм, мощность оснащенной фрезерной головки увеличена с 7,5 кВт до 9,3 кВт или даже 11 кВт , чтобы полностью гарантировать эффективность и глубину резания при фрезеровании торцевых поверхностей на больших рабочих деталях стальных конструкций:
