Wuxi JACK Special Welding Rotator, всегда находите наиболее подходящее решение для клиента!

Панель навигации на странице "Специальный сварочный вращатель"

Определение, назначение и особенности специального сварочного вращателя





1. Что такое специальный сварочный вращатель?

1) Определение стандартного вращателя сварочных труб

На странице продукта « Вращатель сварочных труб », « Используемый вращатель сварочных труб » и « Обычный стандартный вращатель сварочных труб », мы обсуждаем общую классификацию вращателей сварочных труб и 3 типа стандартных сварочных роликов. станина и сварочный поворотный ролик:
a) HGZ Self Adjustable Welding Pipe Rotator;
b) Регулируемый вращатель сварочной трубы с ходовым винтом HGK;
c) Вращатель сварочной трубы с регулируемым болтом HLK;
На которые приходится более 50% случаев применения в промышленности;

2) Когда и зачем вам нужен специальный сварочный вращатель?

а) Между тем, при практическом использовании существует довольно много условий, при которых стандартные типы вращателей сварочных труб не могут удовлетворить потребности клиентов в определенных сценариях.Это часто происходит из-за специальных и сложных рабочих частей;
б) Соответственно, необходима серия модернизаций и дооснащений конструкции сварочной роликовой опоры и сварочного поворотного ролика;

3) Эти меры по модернизации при разработке специального сварочного вращателя включают, но не ограничиваются :

а) Сварочный вращатель с защитой от дрейфа;
б) Сварочная роликовая платформа подвижного типа;
c) Вращатель сварочных труб типа приспособления;
d) Интегрированная структура и функция HGZ Self Adjustment с HLK Bolt Adjusting Welding Pipe Rotator;
д) Больше степени свободы при сварке токарного ролика, чем у обычного сварочного вращателя трубы…

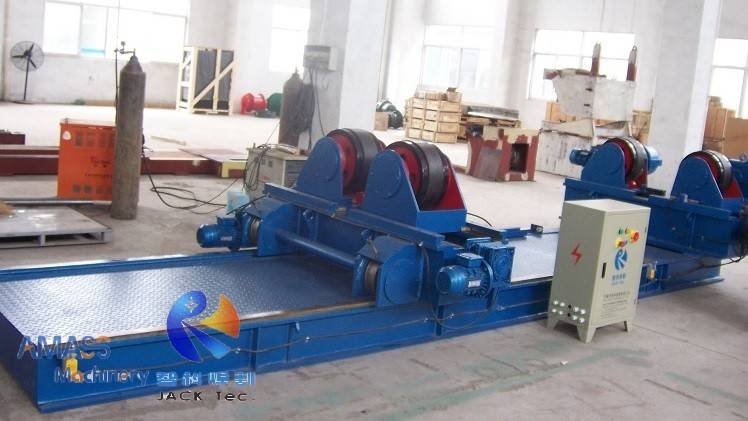

2. Ниже приведен краткий обзор сборки специального вращателя для сварки труб (сварочный вращатель с защитой от дрейфа) на предприятии Wuxi JACK :

Сварочный вращатель - QQ图片20141110102543



Примеры специальных сварочных вращателей производства Wuxi JACK

Конкурентное преимущество специального сварочного вращателя производства Wuxi JACK

1. Возможность проектирования и производства специального сварочного вращателя воплощает в себе техническую мощь компании, которая включает в себя более глубокие и большие затраты энергии на разработку модернизированной конструкции сварочной роликовой платформы и сварочного поворотного ролика;
2. Как профессиональный производитель, созданный 3 старшими инженерами, Wuxi JACK является образцом в области разработки специального сварочного вращателя для заказчика;
3. Здесь мы даем 2 руководящих принципа, которые формируют конкурентное преимущество Wuxi JACK Welding Pipe Rotator, как показано ниже;
4. Другие сильные стороны нашего сварочного ролика и сварочного поворотного ролика, пожалуйста, ознакомьтесь с соответствующими страницами " Вращатель сварочных труб ", " Обычный стандартный вращатель сварочных труб ", " Используемый вращатель сварочных труб " и " Вращатель сварочных труб по индивидуальному заказу ".

1. Найдите наиболее подходящее решение с гибкой конструкцией вращателя сварочных труб:

Почему выбор наиболее подходящей конструкции и конфигурации вращателя сварочных труб может принести большую пользу клиенту?


1. Как мы уже говорили ранее, сварочный вращатель труб имеет очень широкую область применения, это касается не только его отраслевого распределения, но и географического положения.Многие клиенты Welding Pipe Rotator имеют на своем рабочем месте множество комплектов сварочных роликов;


2. Такая особенность применения сварочного вращателя труб требует наличия двух характеристик сварочного токарного ролика:

1) Один из них – стандартизация, насколько это возможно, в виде стандартного вращателя сварочных труб, другой – диверсификация, когда это необходимо, в виде специального вращателя сварочных труб:
2) Стандартизация является предварительным условием популяризации вращателя сварочных труб, и каждый когда клиент покупает новый набор сварочных роликов с разным тоннажем по отношению к существующим сварочным поворотным роликам, клиент может с легкостью управлять всей своей коллекцией вращателей сварочных труб;
3) Разнообразие сварочных токарных роликов может удовлетворить индивидуальный спрос конкретного клиента;


3. Wuxi JACK всегда ищет наиболее подходящее решение для вращателя сварочных труб для клиентов:

1) Это особенно очевидно отражено в сварочном вращателе труб: каждый раз, когда мы рекомендуем клиенту сварочный роликовый станок, дорогая модель не является нашим предложением;
2) Вместо этого выбор наиболее подходящего предложения по вращателю сварочных труб для клиента является нашей отправной точкой: предположим, что стандартная модель вращателя сварочных труб может удовлетворить требования заказчика, это будет предложение, которое мы предлагаем клиенту;
3) Если необходимо ввести специальный сварочный вращатель, мы всегда находим наиболее подходящее решение для клиента в виде специальной сварочной роликовой платформы и сварочного поворотного ролика;
4) Не только механическая система стандартного сварочного вращателя Wuxi JACK имеет универсальную структуру, которая помогает заказчику ознакомиться с его работой и обслуживанием в кратчайшие сроки, но и конфигурация его сварочной роликовой платформы: все части сварочного вращателя трубы, полученные на стороне, особенно электрические элементы управления, такие как инвертор, реле, контактор ... все это известные бренды внутри страны, что удобно для замены при обслуживании сварочного вращателя трубы;

4. Для вашего интереса, пожалуйста, ознакомьтесь с продуктом HGZ Welding Roller Bed Adjusting High Quality Self Adjustable Welding Pipe Rotator и HGK High Precision Special Made Adjustable Welding Pipe Rotator by Leadscrew.

2. Лучшая степень контроля точности при вращении сварочного токарного ролика:

Что должны делать поставщики, чтобы обеспечить наилучшую и точную работу вращателя сварочных труб?


1. Как и любая другая линейка продуктов с большим объемом продаж, вращатели сварочных труб при практическом использовании также имеют различные классы контроля точности.Вы можете классифицировать продукт на два основных типа вращателя сварочных труб общего назначения и прецизионный вращатель сварочных труб;


2. Итак, каковы угрозы точности работы сварочной роликовой платформы?

1) Первый не синхронизирован двумя частями сварочного токарного ролика в одном комплекте сварочного ролика:

а) Как известно, в сварочном вращателе для труб приводной двигатель обычно устанавливается с одной стороны сварочного поворотного ролика и соединяется с другой частью сварочного поворотного ролика с помощью механического вала;
б) Таким образом, синхронизация двух сварочных поворотных роликов определяет стабильную и точную работу сварочного ролика и, следовательно, всего комплекта вращателя сварочных труб;
2) второе – проскальзывание цилиндрических деталей на сварочном токарном валке, что может привести к прогибу кольцевого сварного шва на готовой заготовке, выходящей из станины сварочного ролика;



3. Соответственно, Wuxi JACK имеет хорошо зарекомендовавшие себя меры для обеспечения точной работы вращателя сварочных труб:

1) Для решения проблемы несовпадения сварочного поворотного ролика в продукте HGK High Precision Special Made Adjustable Lead Screw Adjustable Welding Pipe Rotator мы применяем деликатное устройство шестигранного стержня, который проходит через червячный редуктор и помогает редуктору червячного двигателя. приведение в движение двух частей сварочного токарного ролика с абсолютно одинаковой скоростью, гарантируя идеальную синхронность двух частей сварочного токарного ролика;
2) Для решения проблемы соскальзывания заготовки на сварочной роликовой платформе компания Wuxi JACK производит различные типы сварочных вращателей против сноса.Если вы заинтересованы, пожалуйста, ознакомьтесь с продуктом HLK Регулируемый сварочный вращатель против сноса с гидравлическим подъемным болтом для стационарной сварочной роликовой платформы и Регулируемый сварочный вращатель с подвижным болтом HLK для подвижной сварочной роликовой платформы.

Рабочее видео сварочного вращателя труб

Валидация сварочного токарного ролика вращателя сварочных труб на предприятии Wuxi JACK

Модуляция сварочного токарного ролика вращателя сварочных труб на предприятии Wuxi JACK

Краткий обзор вращателя сварочных труб подвижного типа Wuxi JACK

Введение в 3 случая специально изготовленных вращателей для сварки труб, доставленных из Wuxi JACK

1. Здесь мы не можем перечислить все специально изготовленные вращатели для сварки труб, которые мы разработали в прошлом, которые охватывают разнообразное применение.На этой странице мы приводим 3 примера специального сварочного вращателя производства Wuxi JACK;
2. Закрытая связанная страница того же продукта называется « Вращатель сварочных труб на заказ ».

3. 3 Примеры специального сварочного вращателя:
1) Сварочный вращатель с защитой от дрейфа ;
2) Вращатель сварочной трубы с регулируемым ходовым винтом.
3) интегрированной функцией Вращатель сварочных труб с

Панель навигации на "3 варианта специального сварочного вращателя"

1. Сварочный вращатель с защитой от дрейфа

Подробнее >>

1. Положение и область применения сварочного вращателя с защитой от дрейфа :

1) Сварочный вращатель с защитой от дрейфа относится к ветви регулируемых болтами сварочных вращателей серии HLK.Из-за его важного положения и особого внимания людей к такому виду вращателя для сварки с защитой от смещения, мы рассматриваем вращатель для сварки с защитой от смещения как независимую группу продуктов сварочных вращателей для труб;
2) Сварочный вращатель с защитой от дрейфа применяется в диапазоне сварочных роликовых вращателей серии HLK для тяжелых условий эксплуатации с регулировкой болтов, обычно от грузоподъемности от 80 тонн (HLK80) до 500 тонн (HLK500) сварочной роликовой платформы;



2. Почему так важен сварочный вращатель с защитой от дрейфа?

1) При применении сварочного вращателя трубы часто возникают проблемы при кольцевой сварке крупногабаритных и тяжелых рабочих деталей, которые имеют широкое применение в нефтепромысловой, нефтехимической, морской технике... Такие детали обычно требуется несколько проходов сварочного шва для его изготовления с помощью Welding Pipe Rotator;
2) Предположим, что на этих больших тяжелых рабочих деталях выполняется круговая сварка с помощью обычного вращателя сварочных труб, рабочие части склонны к небольшому скольжению, что приводит к отклонению готового сварочного шва.Это приводит к ухудшению качества сварки.В этих условиях вам может понадобиться выбрать сварочный вращатель с защитой от дрейфа.



3. Теория управления сварочным вращателем против дрейфа :

1) Функция защиты от дрейфа реализована с помощью роликовой опоры с натяжной секцией вращателя сварочных труб, которая регулирует положение заготовки путем подъема на определенный ход после получения команды от системы управления вращателя сварки против дрейфа;
2) Регулируемое движение натяжного сварочного ролика осуществляется двумя способами: либо ручное управление, либо автоматическое управление вращателем сварочной трубы;
3) В разделе продуктов HLK HLK с гидравлическим подъемным болтом , регулируемым вращателем для сварки с защитой от сноса и регулируемым вращателем для сварки с подвижным болтом HLK , мы подробно представляем механическое устройство, особенно натяжной сварочный роликовый станок, систему управления и специальные точки сварки с защитой от сдвига. Ротатор.Если вы заинтересованы, пожалуйста, проверьте.

4. Технические параметры сварочного вращателя против дрейфа:

2. Вращатель сварочной трубы с регулируемым ходовым винтом типа давления вниз

Подробнее >>

1. Назначение вращателя сварочной трубы с регулируемым ходовым винтом HGK Down Pressure:

1) Многие из специальных сварочных вращателей изготовлены на основе регулируемого сварочного ролика HGK с ходовым винтом.Это связано с тем, что сварочная роликовая платформа с ходовым винтом представляет собой тип вращателя сварочных труб с возможностью точного и непрерывного управления диаметром заготовки;

2) Кроме того, регулируемый вращатель сварочной трубы HGK с ходовым винтом предназначен для обработки легких рабочих деталей, которые склонны к скольжению во время процесса круговой сварки с вращением, особенно с легкими рабочими частями;

3) Этот специально изготовленный вращатель сварочных труб с прижимным давлением разработан для такого сценария применения.Благодаря вращающемуся сварочному валу с ходом вниз маленькие и легкие заготовки можно прочно и надежно удерживать с помощью трех точек воздействия.


2. Структура и принцип работы вращателя сварочной трубы с регулируемым ходовым винтом:

В продукте HGK Down Pressure Adjustable Wedding Pipe Rotator с ходовым винтом мы даем подробное введение.


3. Технические параметры вращателя сварочной трубы с регулируемым ходовым винтом прижимного типа:

Как упоминалось ранее, такой тип специального сварочного вращателя с прижимным усилием применяется для облегченной грузоподъемности сварочной роликовой платформы грузоподъемностью 2 тонны:

Максимум.Грузоподъемность
сварочного ролика
2 тонны
Способ при повороте сварочного ролика
контроля расстояния
Регулировка ходового винта
Диапазон диаметра заготовки 250 ~ 1800 мм
Прессование Сварка Поворот
Роликовый привод и ход
Привод переменного тока, 500 мм
Линейная сварочного токарного ролика
скорость вращения
100 ~ 1000 мм/мин., ЧРП
Двигатель переменного тока 2 х 0,18 кВт
Расстояние до центра сварочного
поворотного ролика
300 ~ 950 м





3. Специальный сварочный вращатель со встроенными функциями:

Подробнее >>

1. Что такое встроенный вращатель для сварки труб?

1) Интегрированная функция Special Welding Rotator представляет собой комбинацию двух типов сварочных роликов;

2) Например, приклад Welding Pipe Rotator на первом фото слева:

а) На первый взгляд, вы можете судить, что это саморегулируемая сварочная роликовая платформа, судя по способу ее расположения на сварочном поворотном ролике: в одном комплекте сварочного ролика имеется 4 сварочных поворотных ролика;
б) С другой стороны, проверяя структуру его сварочной роликовой платформы, это также регулируемый болтом вращатель сварочной трубы.Итак, это набор интегрированных вращателей сварочных труб HGZ и HLK;


2. Преимущество специального сварочного вращателя с интегрированной функцией :

1) С такой комбинацией саморегулирующейся сварочной роликовой платформы HGZ и болтовой регулировки HLK этот интегрированный вращатель сварочных труб может получить более широкий спектр применимых рабочих частей с точки зрения как диапазона диаметров, так и толщины;
2) Мы знаем, что каждый тип стандартного вращателя сварочных труб имеет свои уникальные преимущества и область применения.С такой комбинацией сварочного ролика и сварочного поворотного ролика, этот вид интегрированного вращателя сварочной трубы выполняет двойную функцию и достоинство как саморегулирующейся, так и болтовой регулировки сварочного ролика.


2. Технические параметры встроенного вращателя сварочных труб специального изготовления :

Технические параметры такой встроенной функции специального сварочного вращателя зависят от конкретной конструкции.Сварочная роликовая платформа на фотографиях слева имеет грузоподъемность 80 тонн.

Область применения специального сварочного вращателя от Wuxi JACK

1. Небольшой объем применения сварочной роликовой кровати:

Сварочный вращатель трубы иногда также работает со специальным сварочным оборудованием для изготовления деталей особой формы, таким как изготовленный на заказ аппарат для кольцевой сварки фланцев трубы , или изготовленный на заказ аппарат для кольцевой сварки для малого фланца , и специальный сварочный аппарат для кольцевой сварки для малого корпуса цилиндра и т. д. ;


2. Другое оборудование, работающее вместе с вращателем сварочных труб:

Как мы обсуждали в другом продукте, для сварки цилиндрических деталей вам необходимо оборудование для предварительной обработки перед использованием вращателя сварочных труб.Например,
1) Кромкофрезерный станок для изготовления сварочной канавки перед соединением стального листа, предназначенного для сгибания в цилиндр;
2) Машина для стыковой сварки пластин для изготовления более длинных и/или широких стальных листов;
3) Фрезерный станок для торцевой поверхности балки для полировки торцевой поверхности труб и резервуаров перед выполнением кольцевой сварки в сварочном вращателе для соединения этих рабочих частей.
Вращатель сварочных труб
01

Сварочная роликовая кровать
02

Вращатель сварочных труб
03

Производство специального сварочного вращателя в Wuxi JACK
