1- T Beam Welding Machine

Линия по производству балок Wuxi JACK T,

Самая подходящая машина для изготовления Т-образных балок для клиента!

Производительность и применение линии по производству тавровых балок

Готовая продукция линии по производству Т-образных балок:



Т-образная балка является важным сырьем в металлоконструкциях и судостроении.В отличие от двутавровой балки, которая имеет 2 типа: горячекатаный и сварной;Существует только один тип сварки Т-образной балки, который производится на линии по производству Т-образных балок или на машине для изготовления Т-образных балок:

Сварная Т-образная балка, производимая на линии по производству Т-образных балок Wuxi JACK: (Рис.1,2)

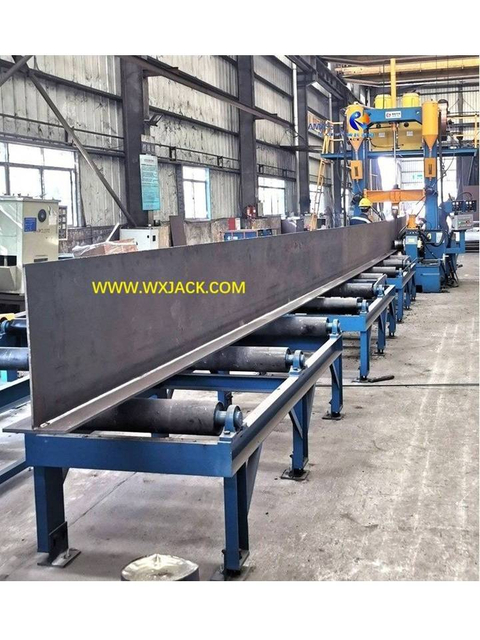

Рис.1 Машина для сварки Т-образных балок 32

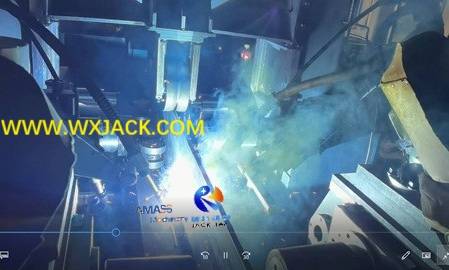

Рис. 2 Линия по производству Т-образных балок 109- 20140426_171531



Два основных применения линии по производству тавровых балок и машины для изготовления тавровых балок:

Клиенты линии по производству Т-образных балок представляют две отрасли металлоконструкций и судостроения, которые имеют определенные разные требования к спецификациям производимых Т-образных балок и, следовательно, к технологии производственного процесса:



1. Линия по производству Т-образных и Т-образных балок/Машина для изготовления Т-образных балок для судостроения:

1) Режим сварки в сварочном аппарате Т-образной балки:

В судостроении сварочный шов должен иметь более высокую ударную вязкость, что достигается с помощью CO.2 сварка в защитных газах;

2) Скругление кромок на линии по производству Т-образных балок:

а) Кроме того, после вырезания пластины на станке для резки полосовых пластин с ЧПУ и перед сборкой и прихваточной сваркой на машине для сборки Т-образных балок край торцевой пластины (полки) и элемента жесткости (стенки) должен быть закруглен и обрезан на машине для закругления кромок;
б) Это связано с тем, что Т-образная балка, используемая в судостроении, обычно работает во влажной среде, которую следует усилить, чтобы обеспечить ее адгезионную способность к окраске;

3) Технические характеристики Т-образной балки, производимой на линии по производству Т-образной балки:

Размер Т-образной балки, используемой в судостроении, несколько меньше, чем у стальной конструкции: высота ребра жесткости (стенка) обычно находится в диапазоне от 300 до 1000 мм, толщина от 8 до 20 мм;Торцевая пластина (фланец) находится в диапазоне от 100 до 500 мм, толщина от 10 до 40 мм;

4) Использование линии по производству Т-образных балок:

На судостроительных предприятиях линия по производству Т-образных балок и машина для изготовления Т-образных балок применяются исключительно для изготовления Т-образных балок.


2. Линия по производству Т-образных балок и Т-образных балок/Машина для изготовления Т-образных балок для стальной конструкции:

1) Режим сварки в сварочном аппарате Т-образной балки:

На заводе стальных конструкций окончательным способом сварки, реализованным на сварочном аппарате для сварки Т-образных балок, является сварка под флюсом, такая же, как при изготовлении двутавровых балок.Иногда клиент разрезал кусок готовой двутавровой балки пополам, чтобы превратить его в 2 части тавровой балки;
2) На технологическом маршруте изготовления Т-образной балки нет необходимости скругления кромок;

3) Характеристики Т-образной балки линии по производству Т-образной балки:

Размер Т-образной балки, используемой для стальной конструкции, больше, чем для судостроения: высота стенки (ребра жесткости) обычно находится в диапазоне от 200 до 1500 мм, толщина от 6 до 32 мм;Фланец (торцевая пластина) имеет диаметр от 200 до 800 мм, толщину от 8 до 40 мм;

4) Использование линии по производству Т-образных балок:

На заводе по производству стальных конструкций редко бывает одноцелевая линия по производству Т-образных балок.Обычно это линия по производству двутавровых балок и машина для изготовления двутавровых балок, которые поставляют как тавровые, так и двутавровые балки;
5) Для быстрого ознакомления посетите раздел «Заметки о линии по производству балок Wuxi JACK T».

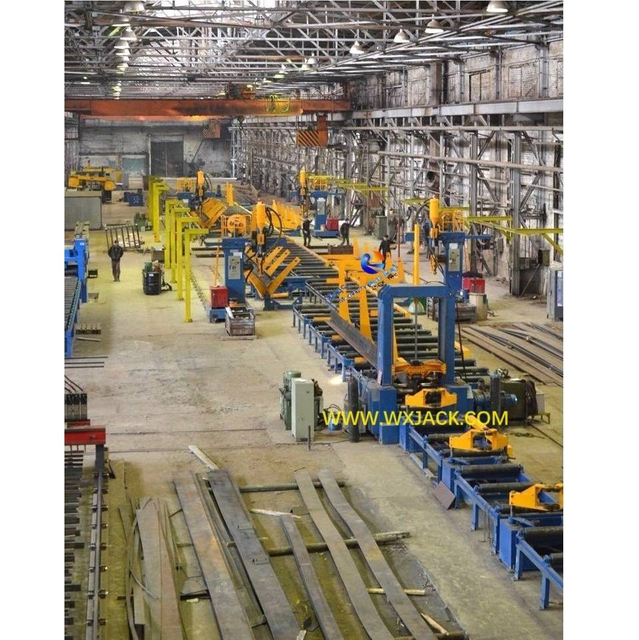

Введена в эксплуатацию линия по производству двутавровых балок и машина для изготовления тавровых балок.

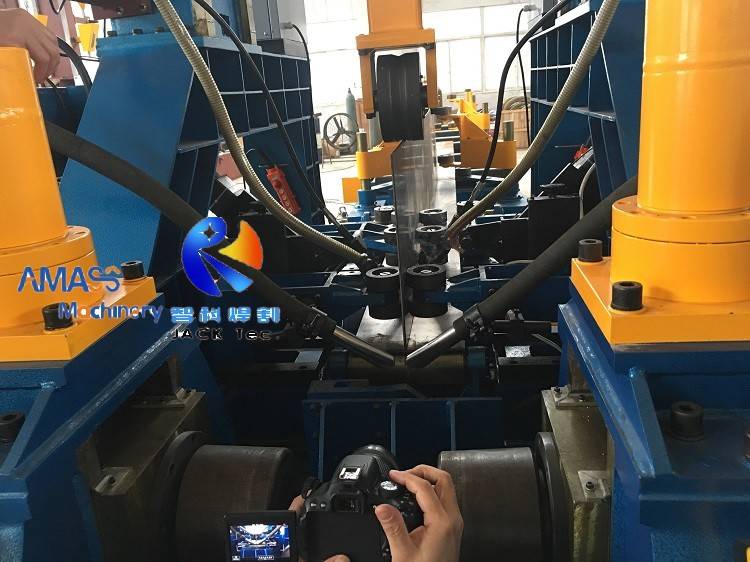

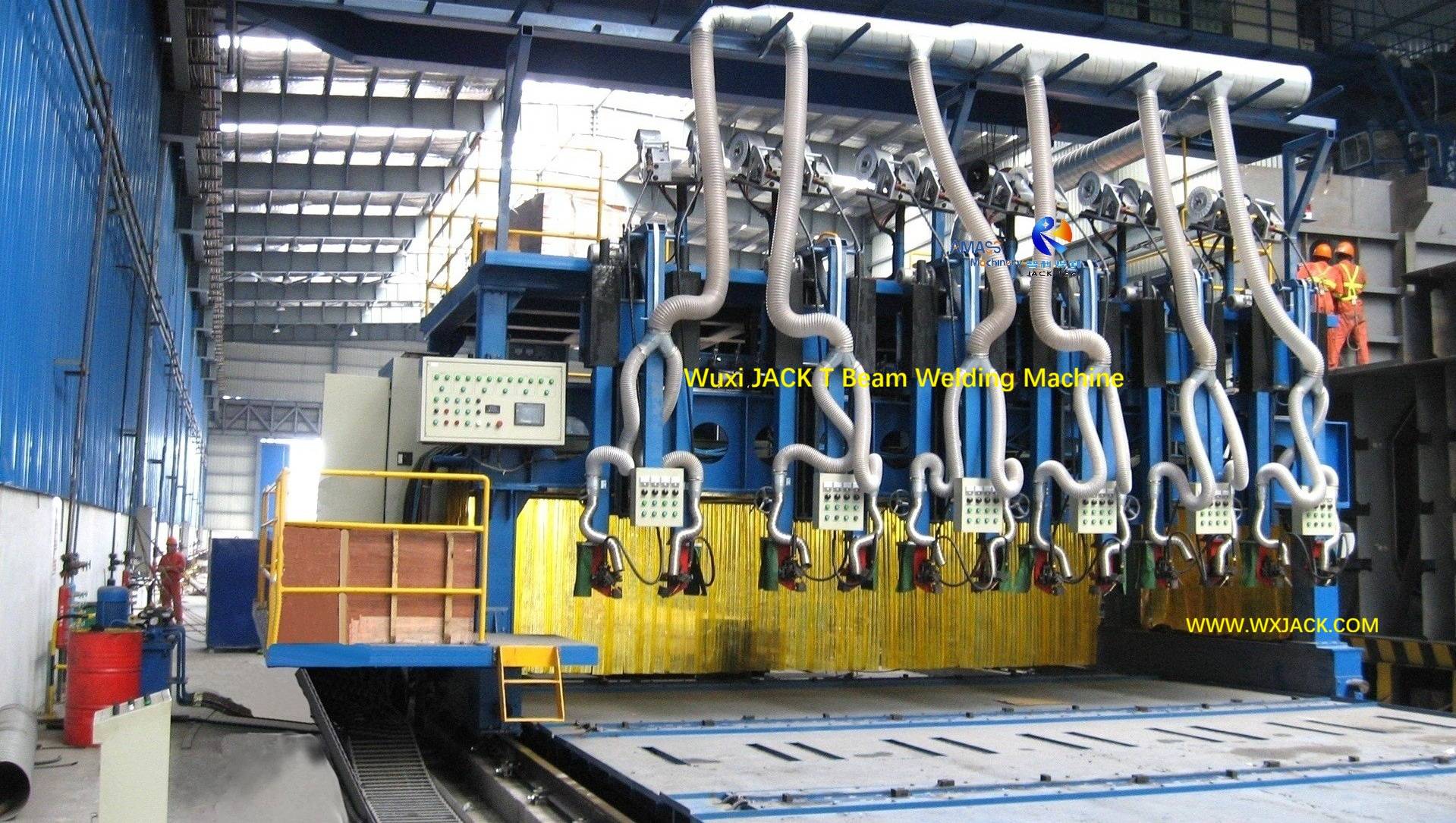

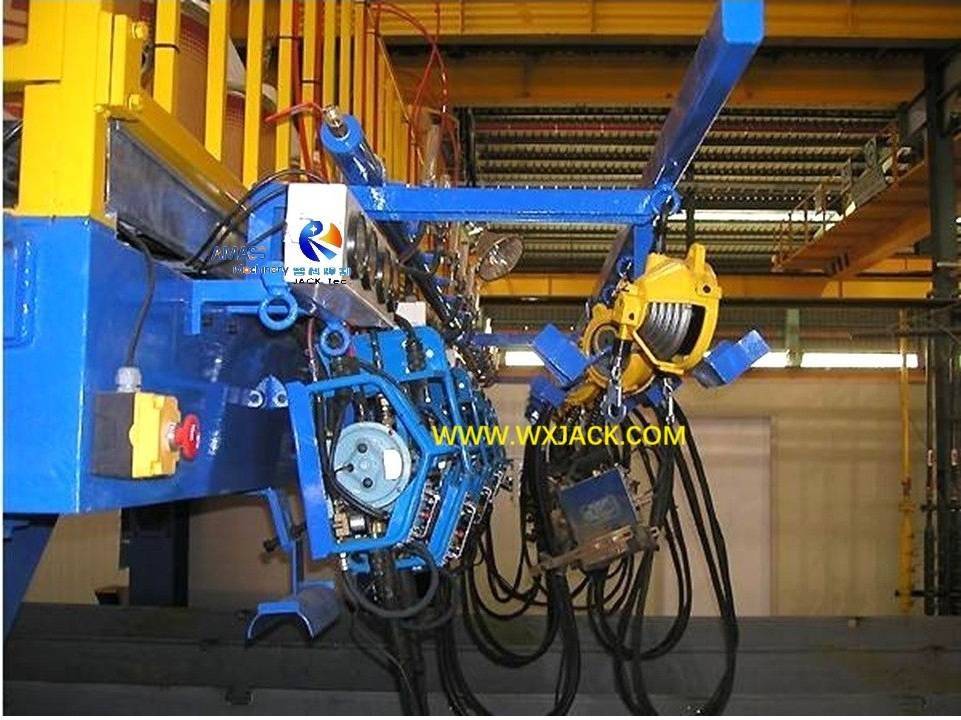

1 T Beam Welding Machine 2
2 T Beam Production Line 5
3 T Beam Production Line 9

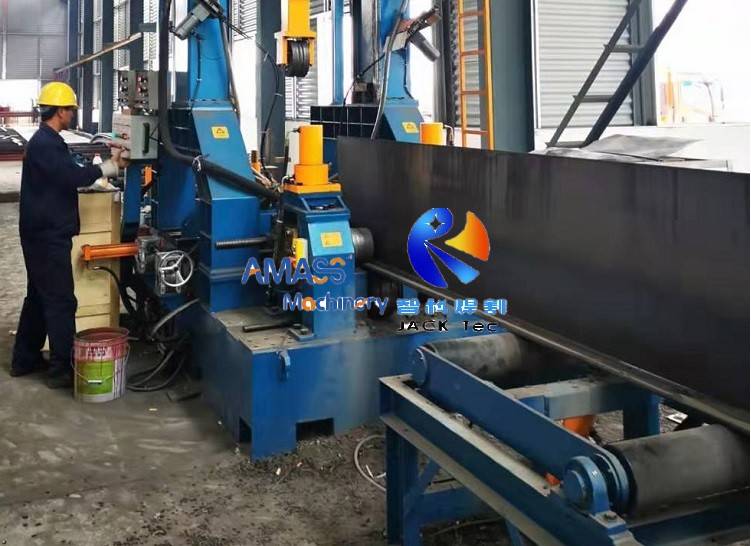

4 T Beam Production Line 12
5 T Beam Fabrication Machine 13

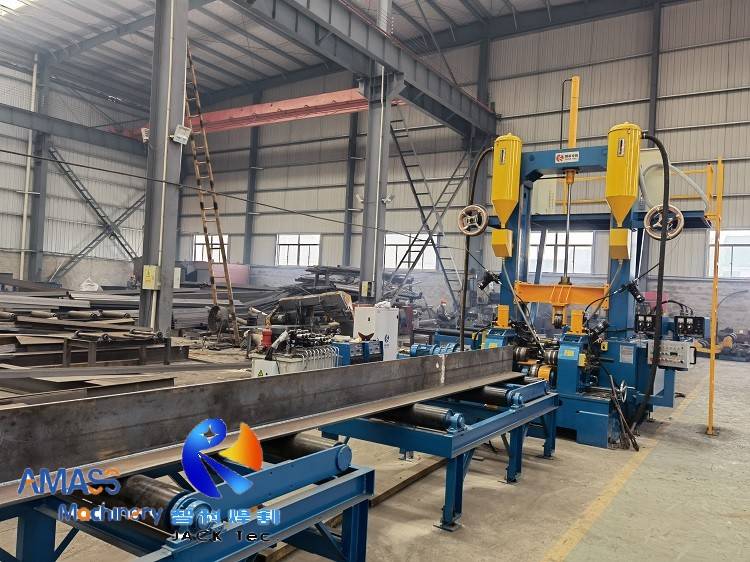

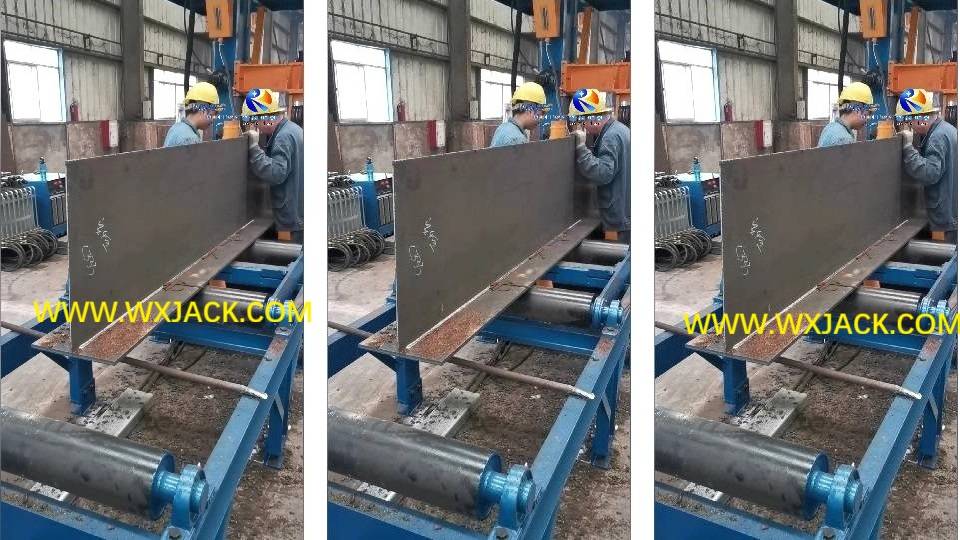

6 T Beam Welding Machine 24

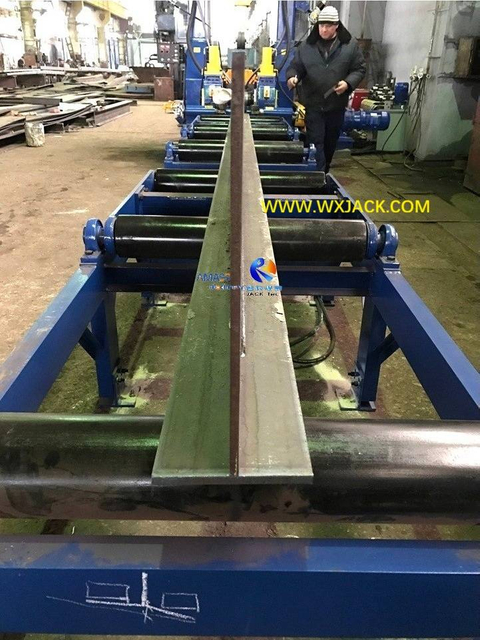

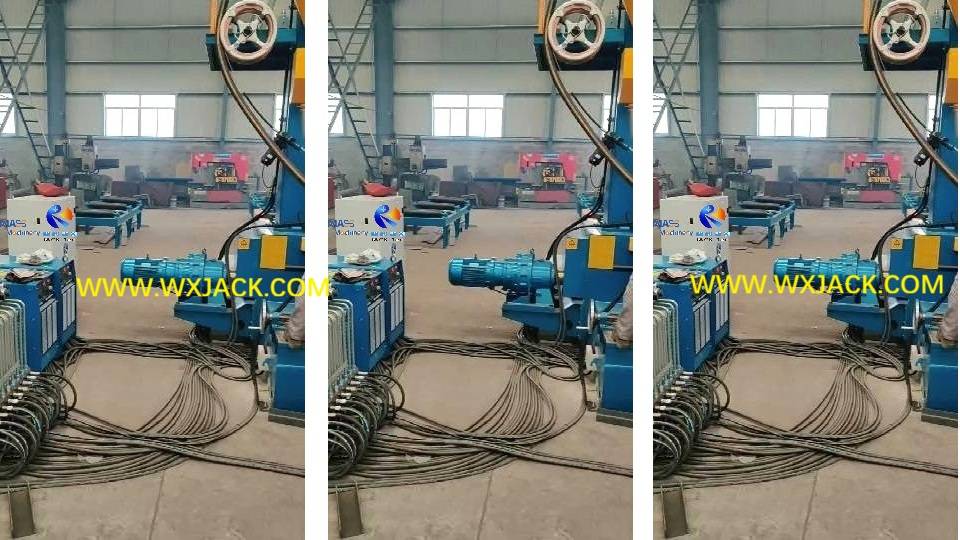

7 T Beam Production Line 36

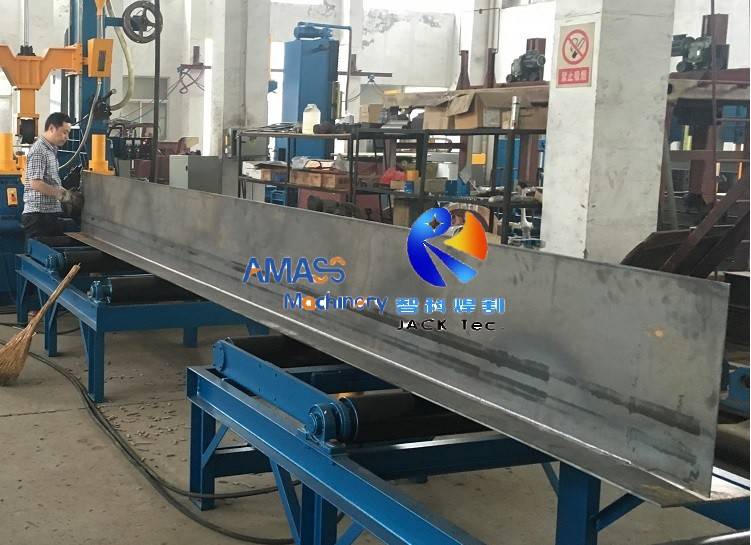

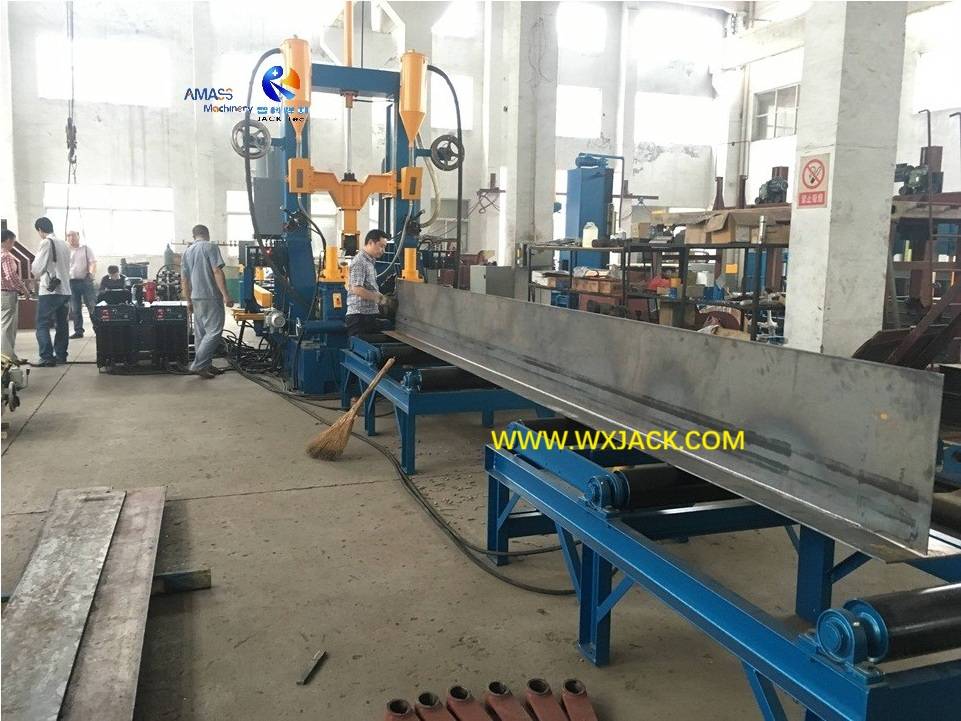

8 T Beam Fabrication Machine 21

Рабочие видеоролики о линии по производству тавровых балок Wuxi JACK и машине для изготовления тавровых балок

Сборка Т-образной балки и CO2 Сварочная машина для изготовления балок JACK T в Уси

Дуговая сварка Т-образных балок под флюсом на сварочном аппарате Wuxi JACK T-Beam

Проверка сборки Т-образной балки на машине для сборки Т-образной балки Wuxi JACK

Изготовление Т-образной балки и готовая Т-образная балка, изготовленная на машине для изготовления Т-образных балок Wuxi JACK

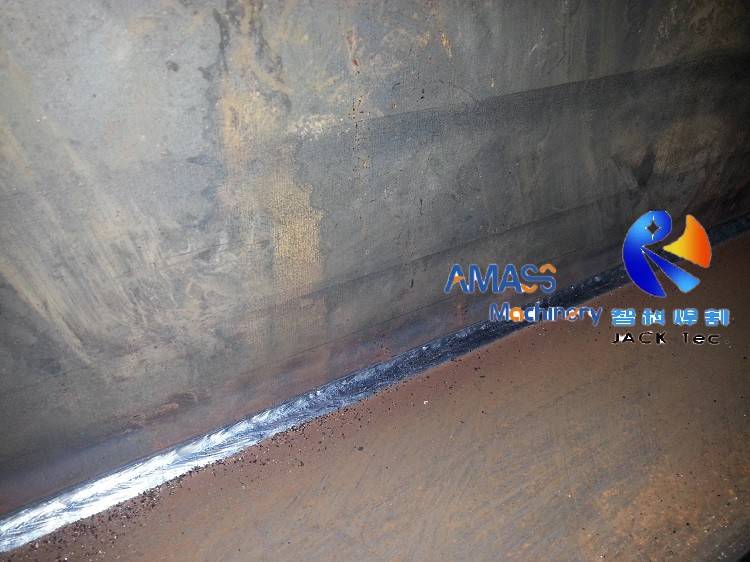

Качество шва для дуговой сварки под флюсом на сварочном аппарате Wuxi JACK T Beam

Дуговая сварка под флюсом при изготовлении Т-образной балки на сварочном аппарате Т-образной балки

Технологическая технология изготовления сварной тавровой балки на линии по производству тавровой балки

Независимо от того, используется ли линия по производству Т-образных балок или машина для изготовления Т-образных балок, сварочное производство Т-образных балок можно разделить на 4 основных этапа:

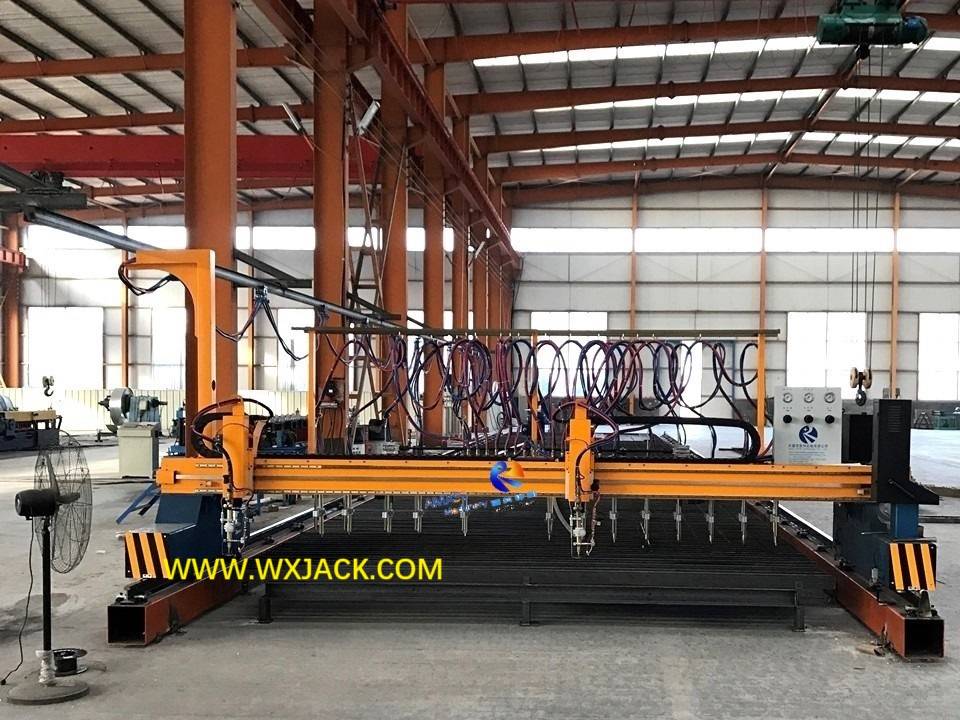

1. Резка полосовой пластины для изготовления сырья для машины для сборки тавровой балки:

1ул. Фото: Листы из углеродистой стали разрезаются на длинные и полосовые доски на станке для резки полосовых пластин с ЧПУ, которые служат торцевой пластиной (фланцем) и элементом жесткости (перемычкой) при изготовлении Т-образной балки посредством газовой резки полосы.

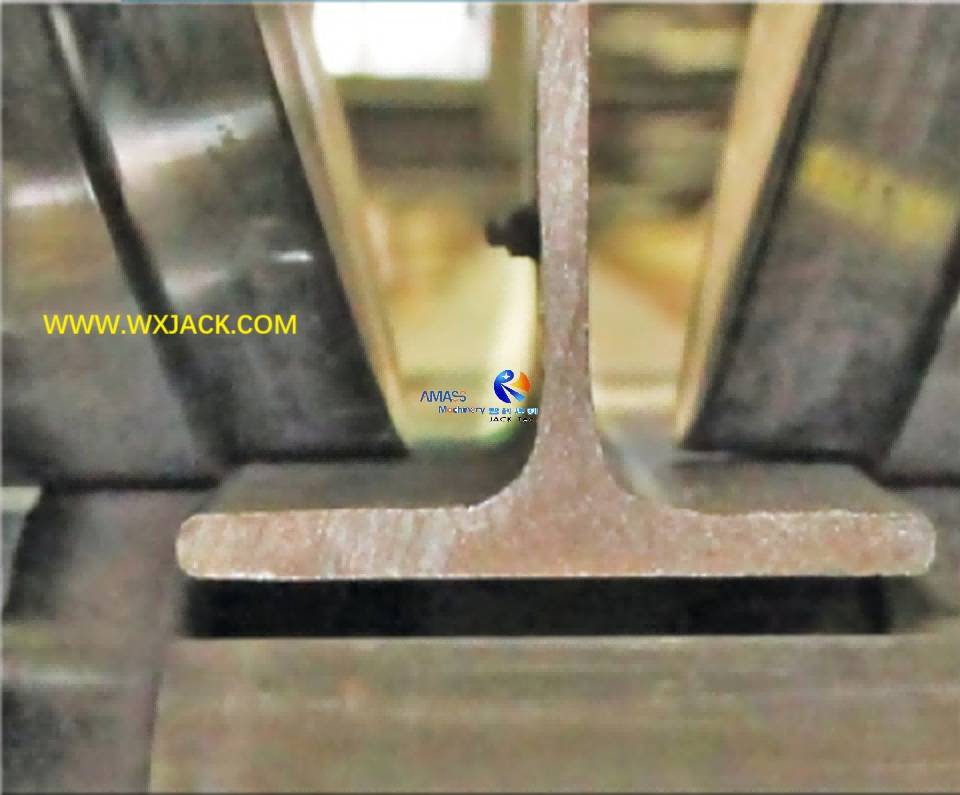

2. Станок для закругления кромок сырья для сборки Т-образных балок:

1) 2nd Фото: Этот этап предназначен для обрезки, удаления заусенцев и закругления кромок полосовых досок с помощью Машина для закругления кромок, с гладким круглым краем радиусом от 2,0 до 2,5 мм;
2) Этот шаг предназначен для повышения адгезионной способности окраски концевой пластины (фланца) и элемента жесткости (перегородки) Т-образной балки.Это обязательная операция для Т-образной балки, производимой на Судостроительном заводе;
3) Заготовки с закругленными краями будут отправлены на станок для сборки Т-образных балок.





3. Сборка Т-образной балки и CO.2 Прихваточная сварка на машине для сборки Т-образных балок:

3р-д Фото: На этом этапе торцевая пластина (фланец) и элемент жесткости (перегородка) собираются и прихватываются к конструкции Т-образной балки.Режим сварки, реализованный в машине для сборки Т-образных балок, — прерывистый CO.2 ГМАВ;

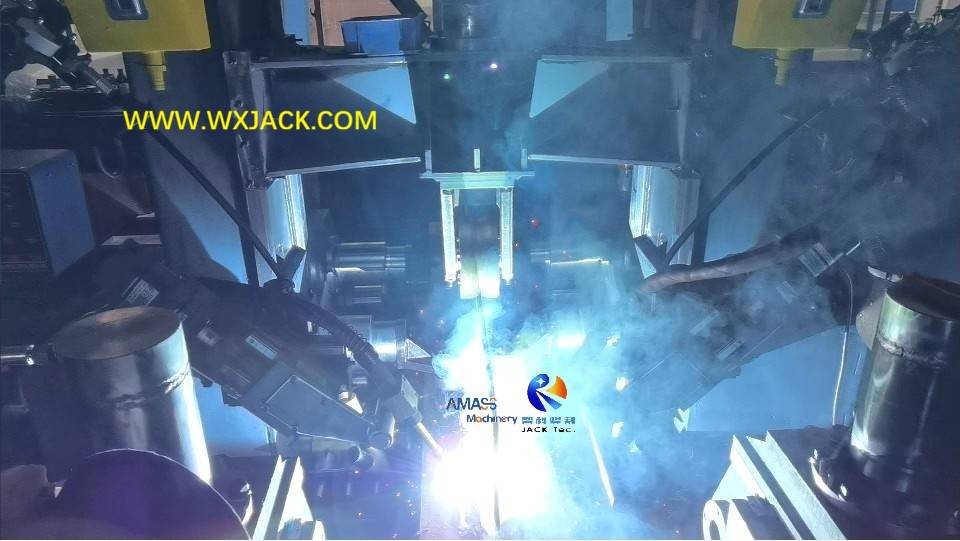

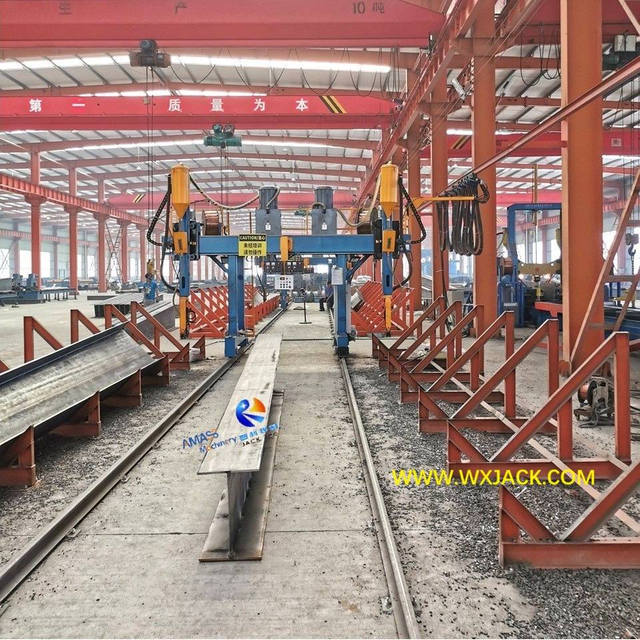

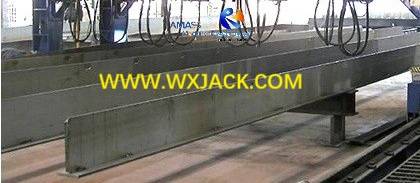

4. Готовая сварка Т-образной балки на сварочном аппарате:

1) 4й Фото: На линии по производству Т-образных балок в судостроительной промышленности готовая сварка осуществляется в режиме непрерывного CO.2 Газовая сварка.Соответствующий сварочный аппарат Т-образной балки оснащен одновременно 5-6 сварочными каретками и горелками, одновременно поставляя от 5 до 6 готовых Т-образных балок;
2) На линии по производству Т-образных балок в отрасли стальных конструкций окончательная сварка осуществляется в режиме непрерывной сварки SAW на большом токе (дуговая сварка под флюсом), так же, как и на сварочном аппарате для двутавровой балки.Машина для изготовления Т-образных балок также работает с SAW.

Основное оборудование линии по производству тавровых балок и машины для изготовления тавровых балок

Основное оборудование в Линия по производству Т-образных балок серии TB Для сварки Т-образной балки используются:



1. Станок для резки полосовых пластин с ЧПУ серии CG4000;
2. Станок для закругления кромок RH1000;
3. Машина для сборки Т-образных балок Z10;
4. Машина для сварки Т-образных балок LBA10;
5. ZHJ8010 Машина для изготовления Т-образных балок

Ниже представлены технические параметры вышеуказанного оборудования.

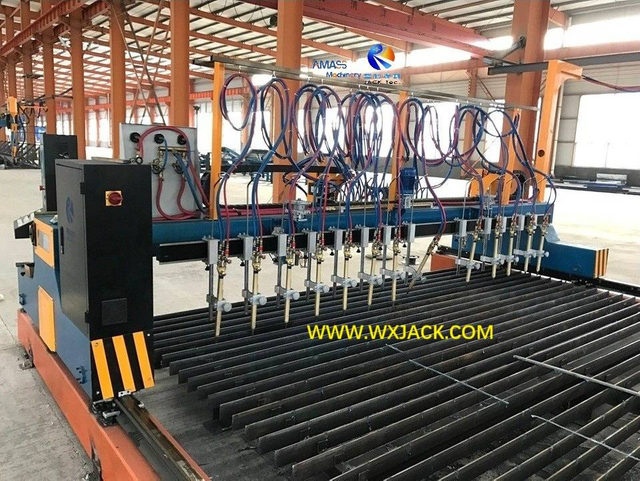

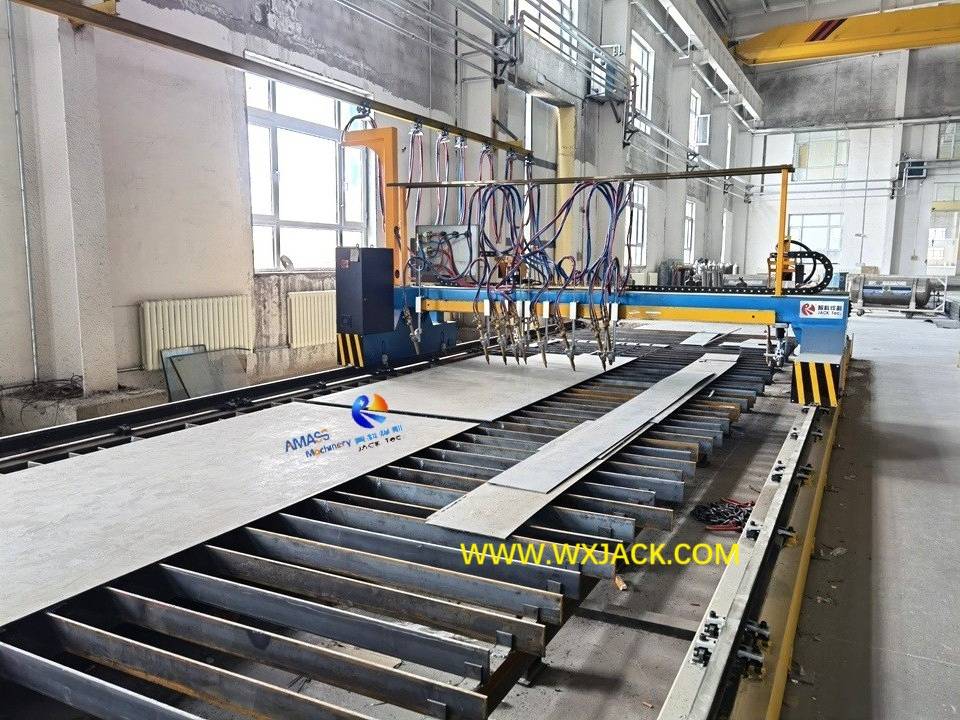

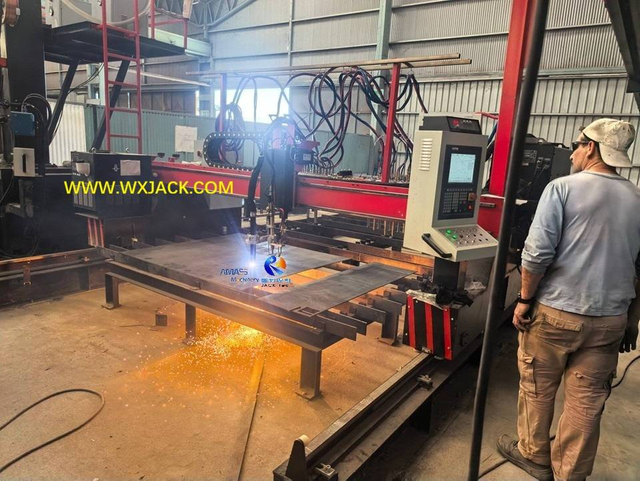

1. Станок для резки листового металла с ЧПУ серии CG4000

Подробнее >>

1. Для получения подробной информации о машине посетите страницу продукта «Машина газовой резки с ЧПУ»;



2. Ниже приведены технические параметры этого 1ул. Операционное оборудование, применяемое на линии по производству Т-образных балок:

Огнережущий газ Кислород и ацетилен/
Пропан

Резка пролета рельса

4000 мм

Макс.Действительная ширина резки

3200 мм

Обрезка длины рельса

15000 мм

Макс.Действительная длина резки

13000 мм

Портальный режим движения Двойной привод серводвигателя
Портальный приводной двигатель 750 Вт х 2
Количество резаков с ЧПУ 2 комплекта
Количество резаков для полосовой резки 9 комплектов
Диапазон толщины резки 6 ~ 150 мм
Скорость газовой резки 100 ~ 1000 мм/мин.

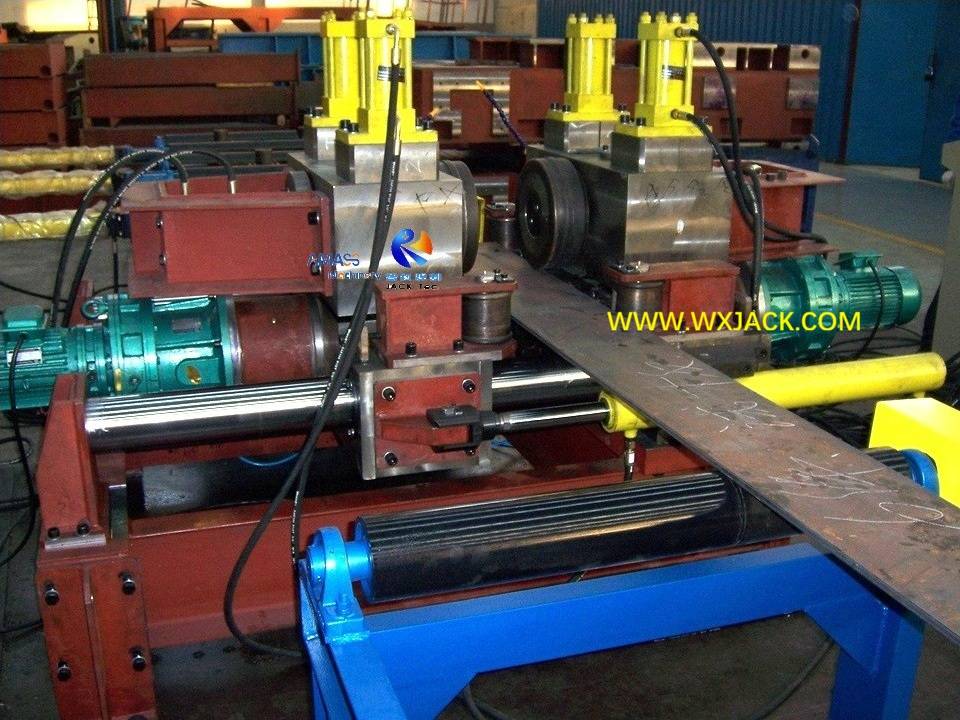

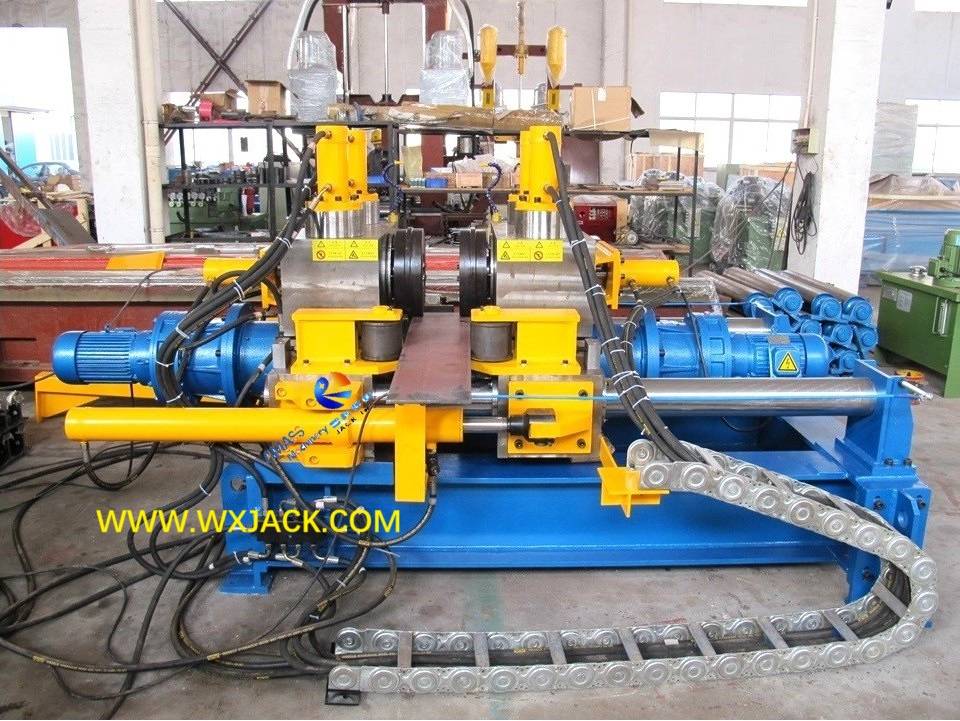

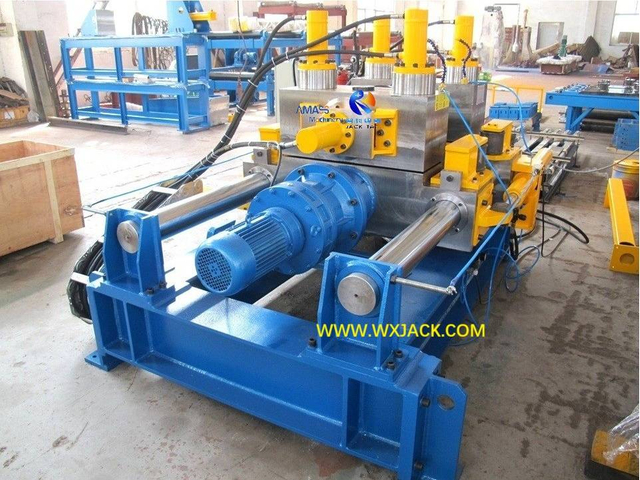

2. Станок для скругления кромок RH1000

Подробнее >>

1. Для получения подробной информации о станке для закругления кромок RH1000 посетите страницу продукта «Машина для закругления кромок полосовых пластин»;



2. Ниже приведены технические параметры линии для закругления кромок RH1000 для судостроительной промышленности:

Модели станков для закругления кромок РХ1000
Ширина полосовой пластины 150 ~ 1000 мм
Толщина полосовой пластины 10 ~ 40 мм
Длина полосовой пластины 1000 ~ 12000 мм
Подходящий Т-образный луч
Мин.Высота ребра жесткости
320 мм
Скорость округления Постоянная 7200 мм/мин.
Радиус округления Р2,5 мм
Диаметр основного ролика φ300 мм
Срок службы основного ролика 50 000 м
(По конкретному материалу)
Гидравлическая станция 4 кВт
Давление газа 0,4 ~ 0,6 МПа
Длина входного и выходного конвейера 10 м каждый

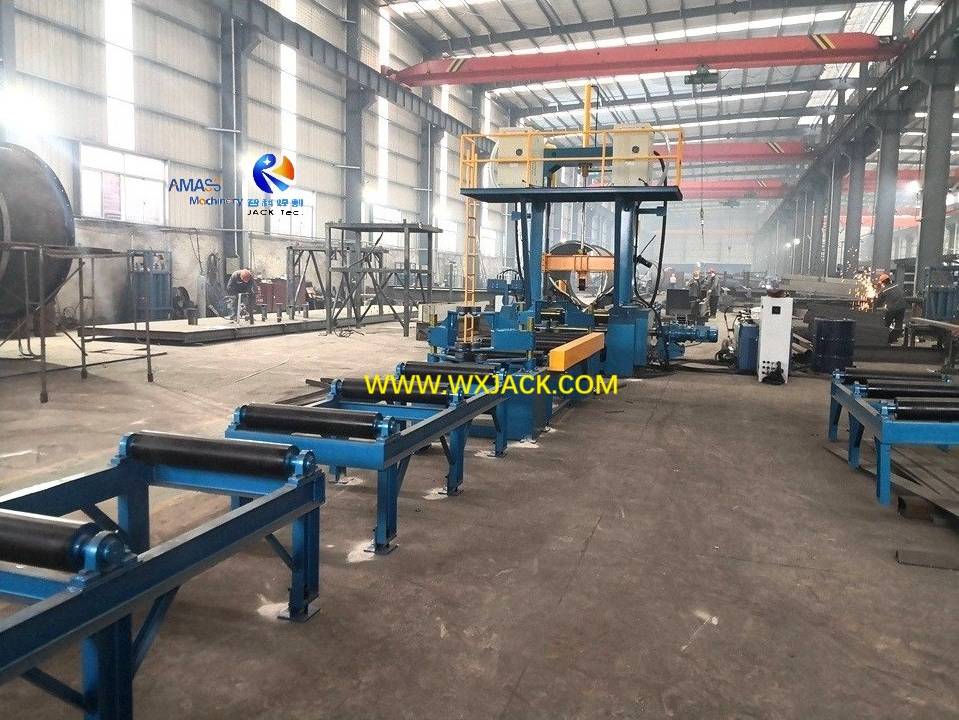

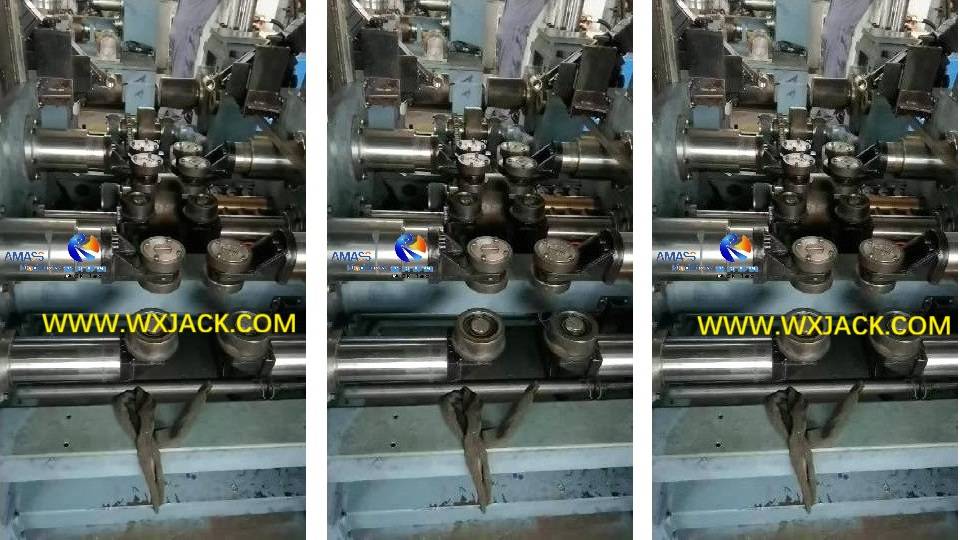

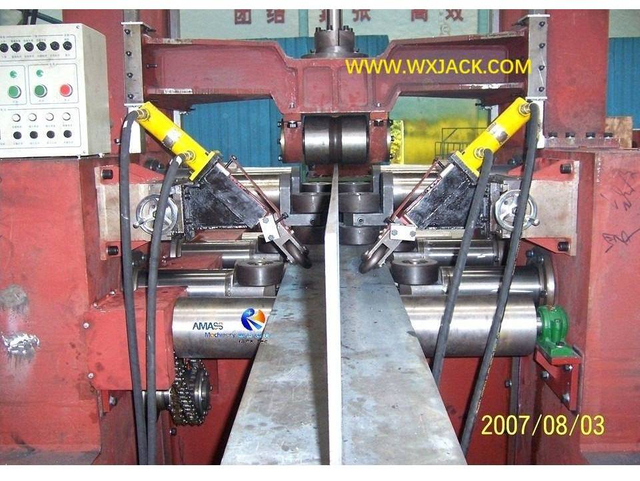

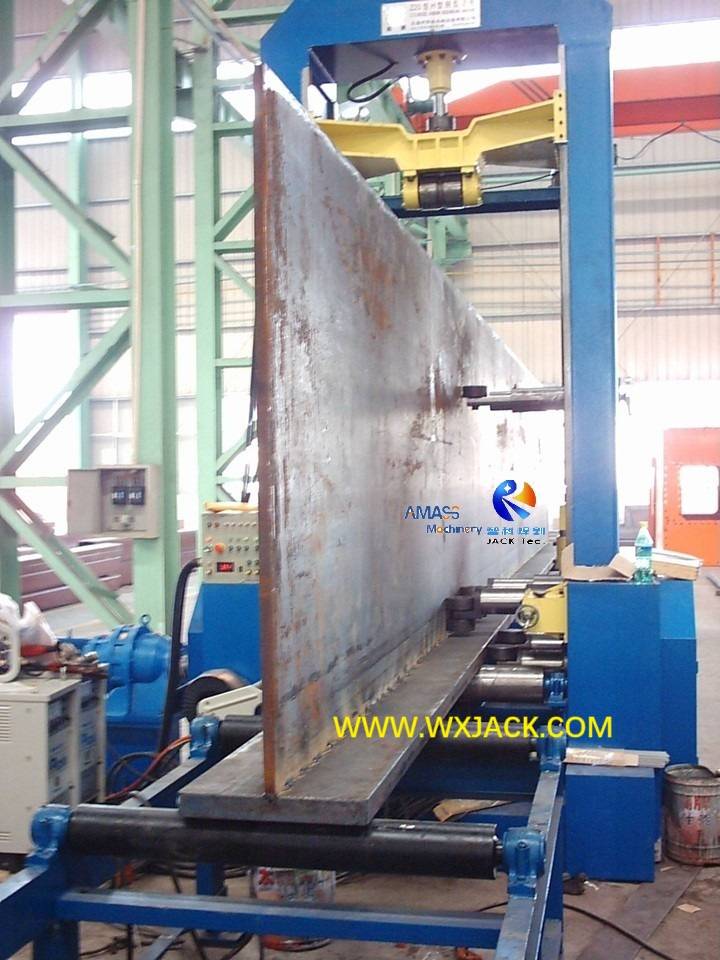

3. Станок для сборки тавровых балок Z10

Подробнее >>

1) Для получения подробной информации о машине посетите страницу продукта «Машина для сборки двутавровых балок и Т-образных балок»;

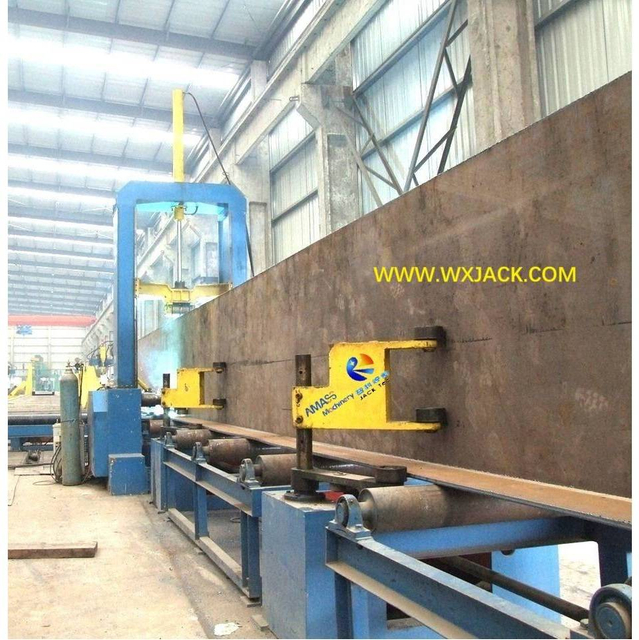

2) Станок для сборки двутавровых балок Z10 имеет ту же структуру и принцип работы, что и станок для сборки двутавровых балок, разница заключается только в характеристиках заготовки;



3) Ниже приведены технические параметры машины для сборки тавровых балок Z10:

Модель машины для сборки Т-образных балок Z10
Макс.Высота элемента жесткости Т-образной балки
(Вертикальная пластина)
1000 мм
Толщина элемента жесткости Т-образной балки
(Вертикальная пластина)
8 ~ 20 мм
Ширина концевой пластины Т-образной балки
(Горизонтальная пластина)
100 ~ 500 мм
Толщина концевой пластины Т-образной балки
(Горизонтальная пластина)
10 ~ 40 мм
Готовая длина Т-образной балки 4000 ~ 15000 мм
Макс.Вес Т-образной балки 15 тонн
Т-образная балка в сборе Автоматическое позиционирование
и выравнивание
Т-образная прихватка Автоматический СО2 ГМАВ
Скорость конвейера 2000 мм/мин., постоянная

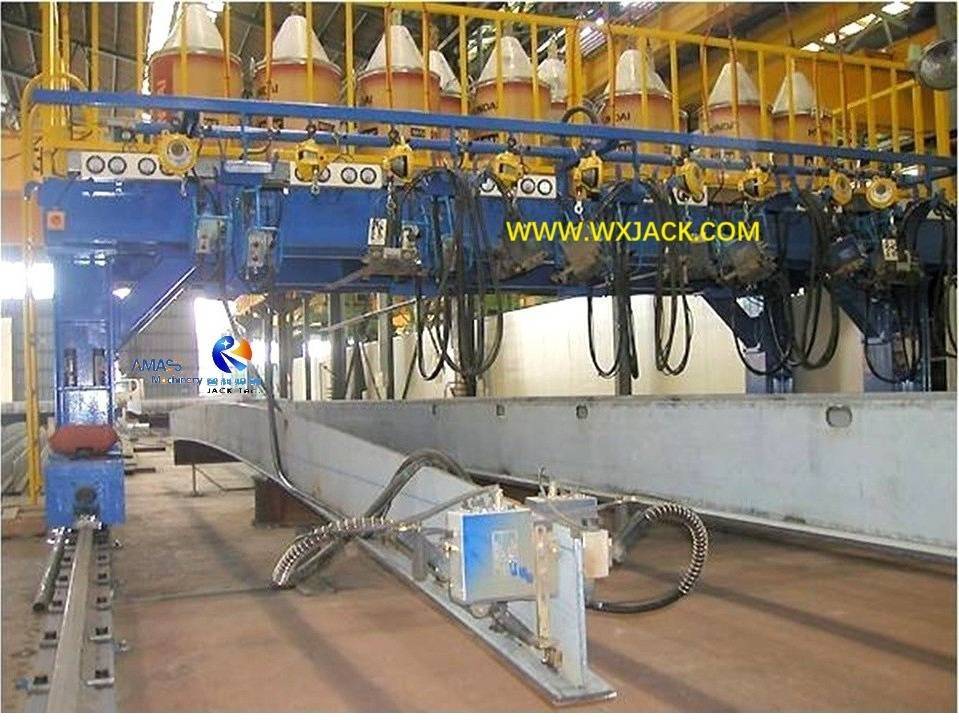

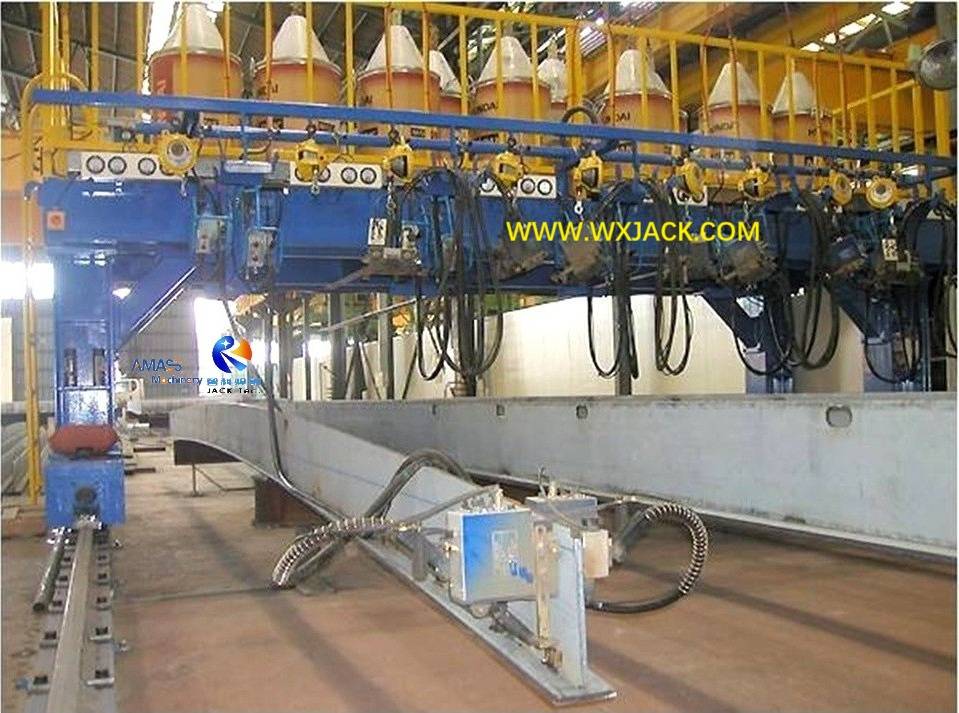

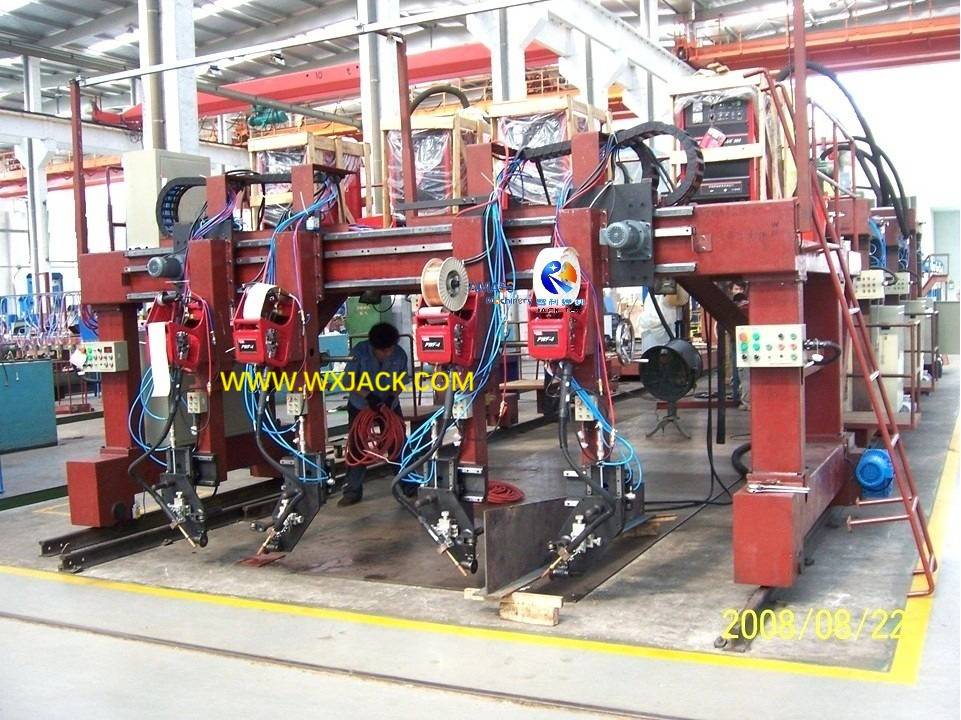

4. Машина для сварки тавровых балок LBA10

Подробнее >>

1. Краткое описание машины для сварки Т-образных балок:

1) Сварочный аппарат для балок LBA10 имеет конструкцию передвижной портальной рамы, на которой установлены 5–6 сварочных горелок и их тележка.Таким образом, подобно машине для резки полосовых пластин, машина для сварки Т-образных балок может одновременно выполнять сварку нескольких частей Т-образной балки;
2) Рабочая скорость сварочного аппарата Т-образной балки, то есть скорость сварки при изготовлении Т-образной балки, контролируется с помощью ЧРП (привод с регулируемой частотой) и отображается в режиме реального времени;
3) В Судостроении сварка ведется в режиме непрерывной CO2 GMAW.Так, сварочный аппарат Т-образной балки оснащен системой удаления дыма на верхних сварочных постах аппарата.



2. Технические параметры машины для сварки Т-балок LBA10:

Макс.Высота элемента жесткости Т-образной балки
(Вертикальная пластина)
1000 мм
Толщина элемента жесткости Т-образной балки
(Вертикальная пластина)
8 ~ 20 мм
Ширина концевой пластины Т-образной балки
(Горизонтальная пластина)
100 ~ 500 мм
Толщина концевой пластины Т-образной балки
(Горизонтальная пластина)
10 ~ 40 мм
Произведенная длина Т-образной балки 4000∽12000 мм
Макс.Вес Т-образной балки 15 тонн
Режим сварки Непрерывный газ в защитной среде CO2
сварка для судостроения или SAW
для стальной конструкции
Макс.Количество Т-образных балок
сварено одновременно
5 ~ 6 шт.
Скорость сварки 100 ~ 800 мм/мин, регулируется с помощью
ЧРП

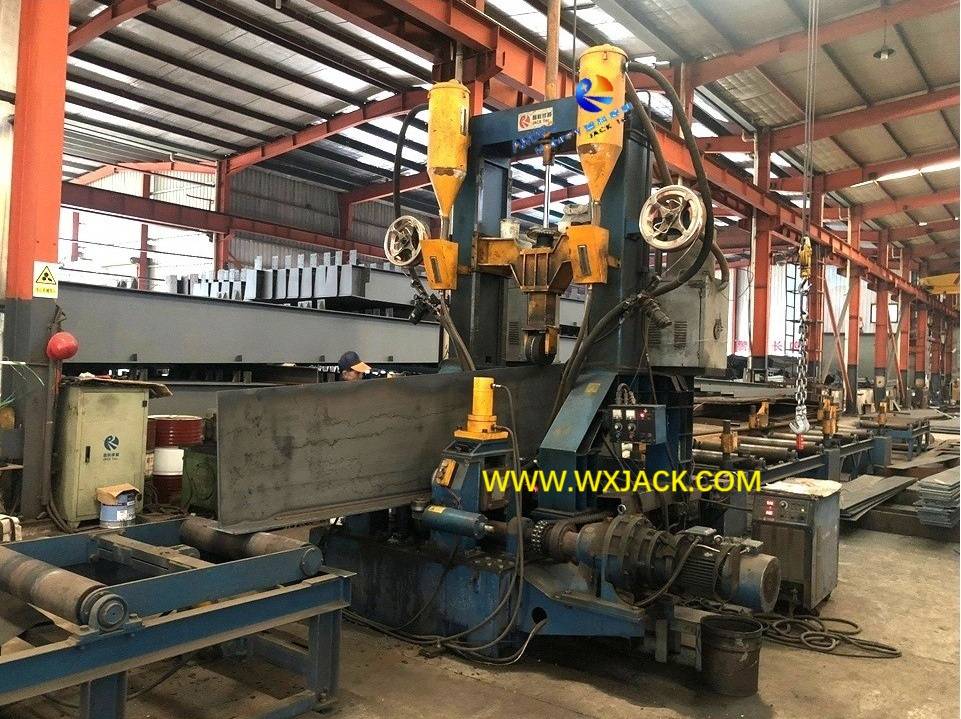

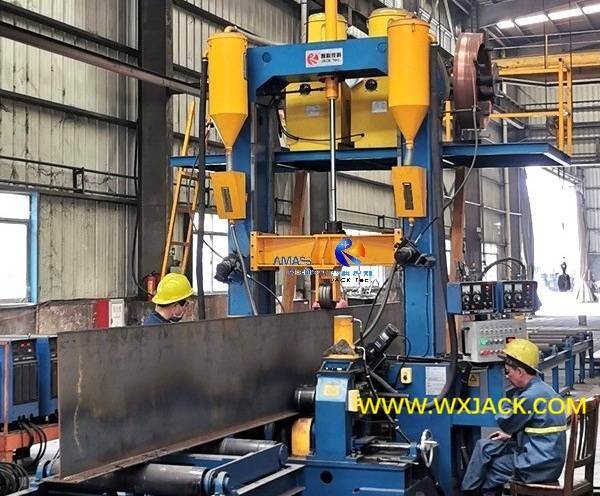

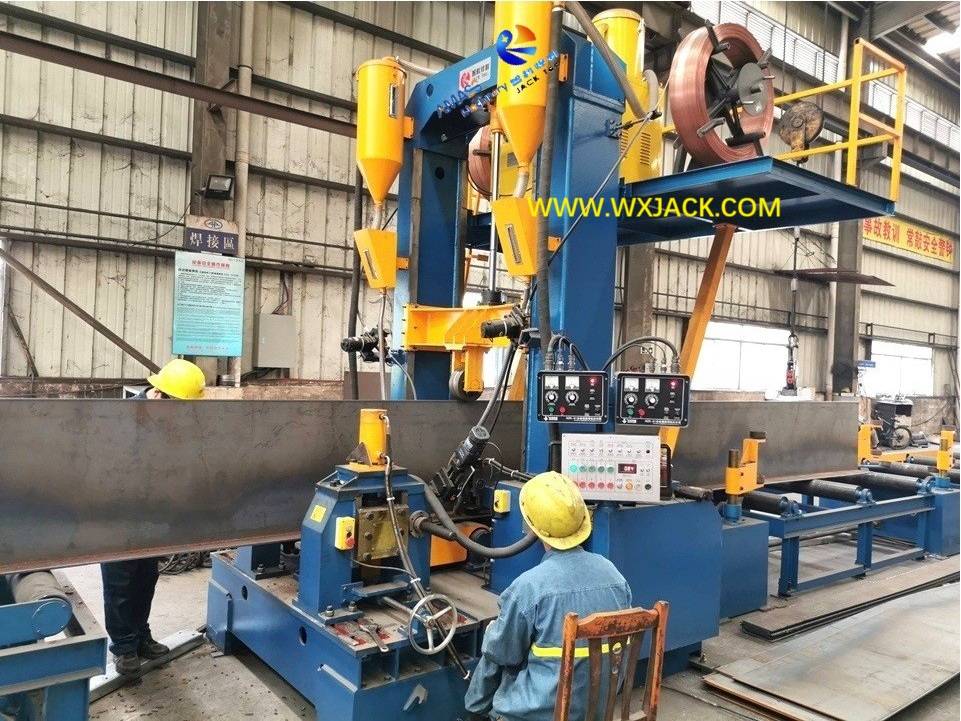

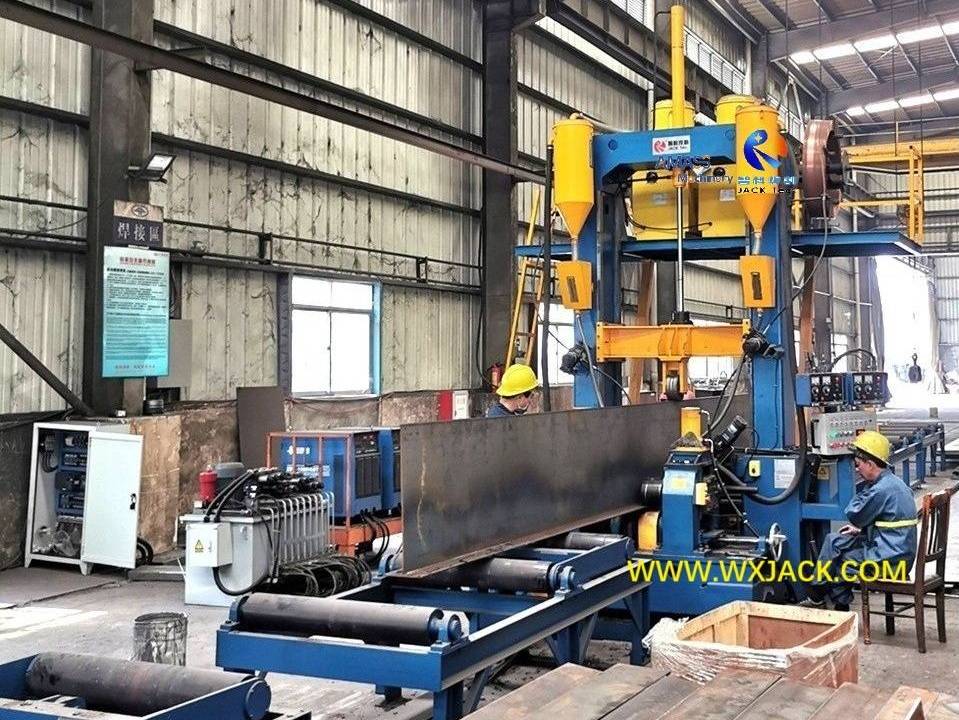

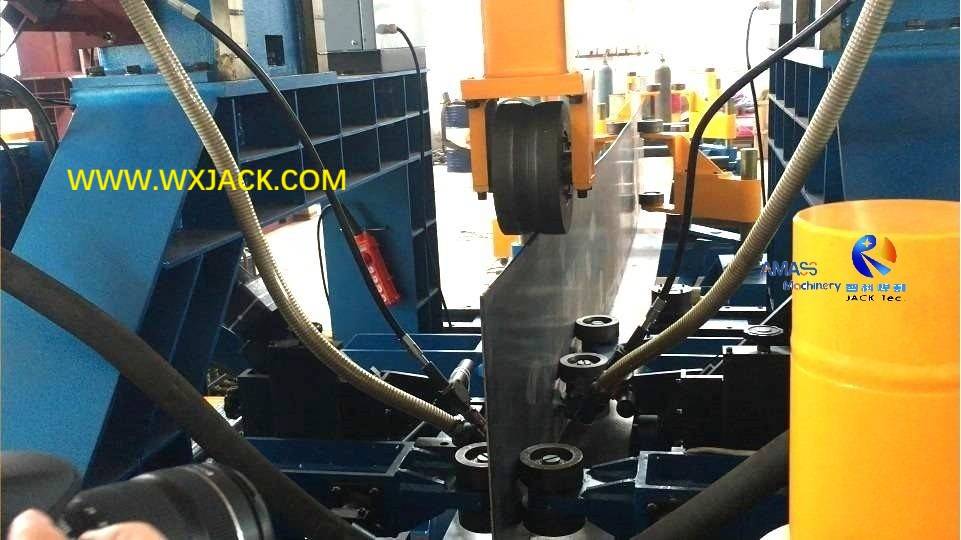

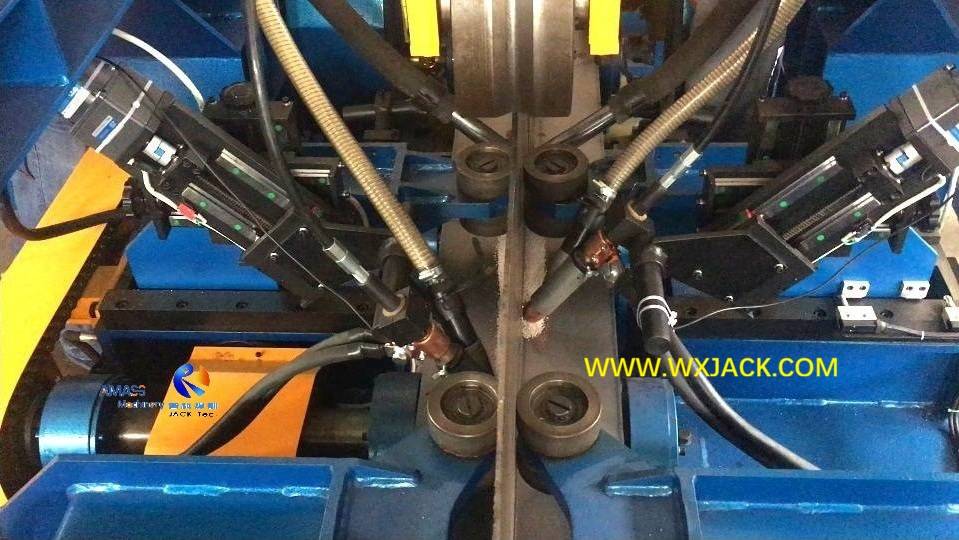

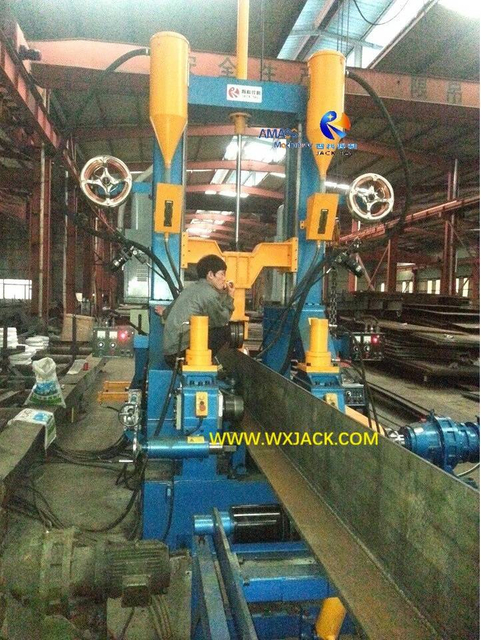

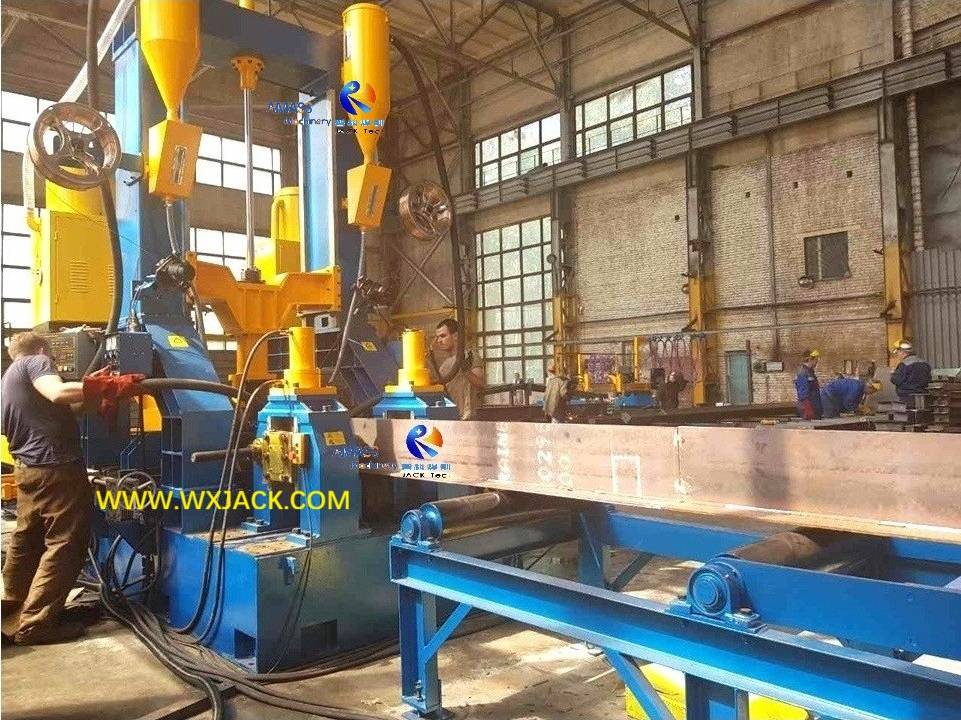

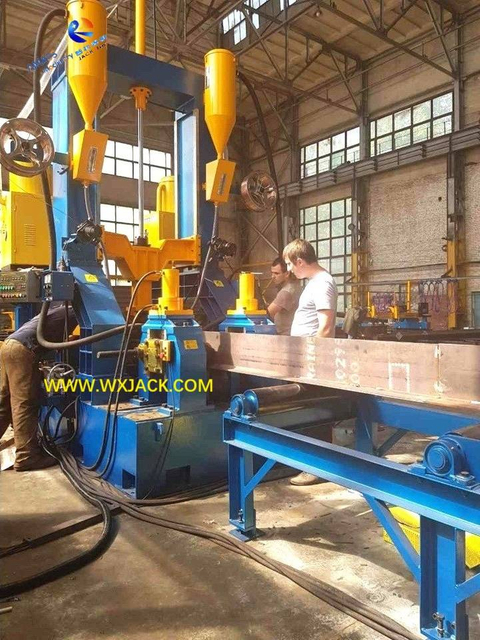

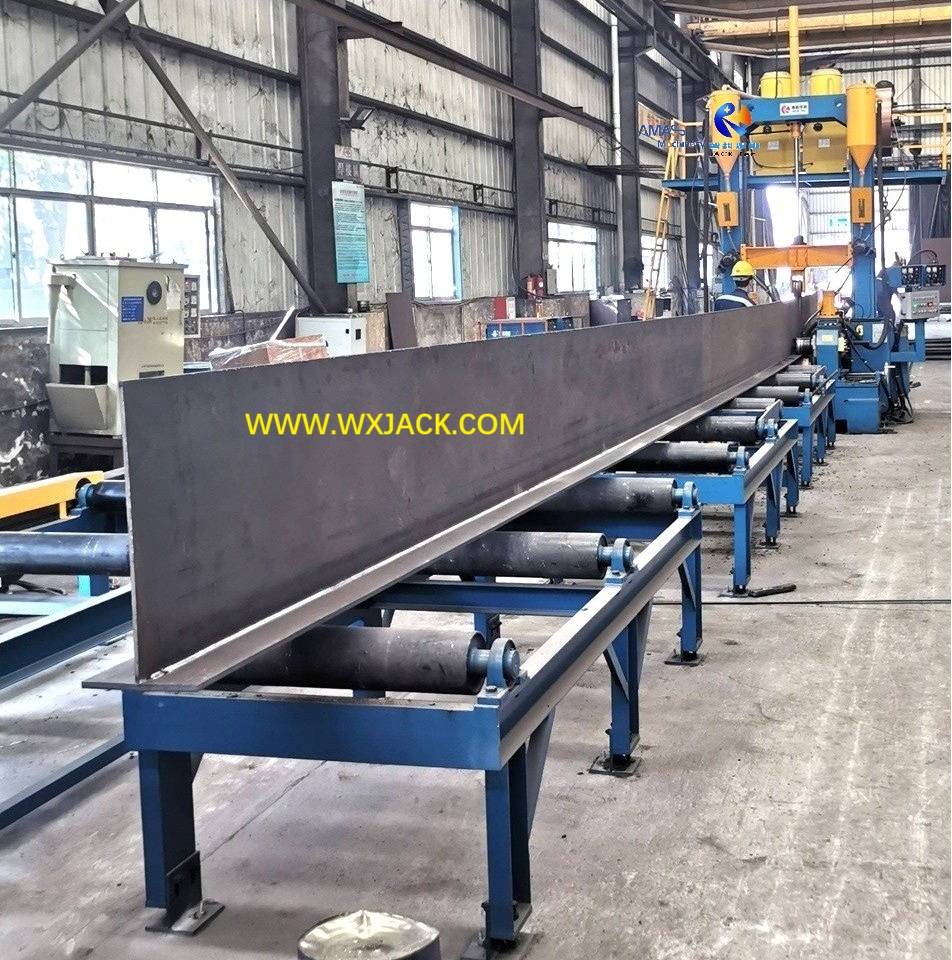

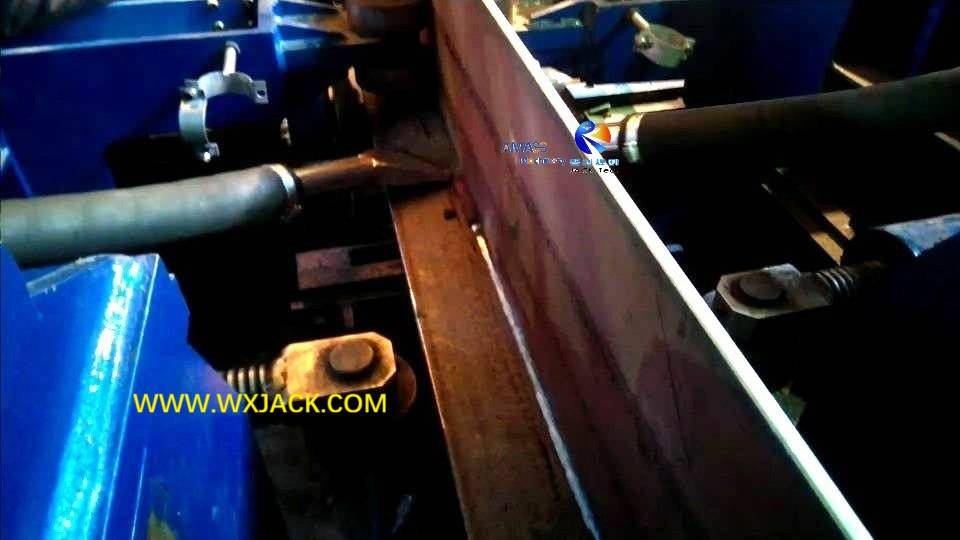

5. Машина для изготовления тавровых балок ZHJ8010

Подробнее >>



1. Краткое описание рабочих характеристик машины для изготовления тавровых балок:

1) Машина для изготовления двутавровых балок ZHJ8010 имеет ту же структуру и принцип работы, что и машина для изготовления двутавровых балок серий PHJ и ZHJ;

2) Итак, оснащен CO2 GMAW, машина для изготовления Т-образных балок, может использоваться для производства Т-образных балок в судостроении, а также для использования в стальных конструкциях. легкая обязанность сварка Т-образной и H-балки (например: Высота стенки: 160–1000 мм; Толщина: 6–16 мм; Ширина фланца: 80–500 мм; Толщина: 6–20 мм);
3) Оснащенный источником питания SAW на 1000 А, станок для изготовления Т-образных балок можно использовать для изготовления стальных конструкций с использованием Т-образных и двутавровых балок.



2. Технические параметры машины для изготовления тавровых балок ZHJ8010:

Модель машины для изготовления Т-образных балок ЖДЖ8010
Высота Т-образного элемента жесткости (вертикальная пластина) 200~1000 мм
Толщина Т-образного элемента жесткости (вертикальная пластина) 8~20 мм
Ширина концевой пластины Т-образной балки (горизонтальной пластины) 100~500 мм
Концевая пластина Т-образной балки (горизонтальная пластина)
Толщина
10~40 мм
Длина Т-образного луча 4000~15000 мм
Рабочая скорость (подача/сборка/сварка/
Выпрямление)
100~800 мм/мин (ЧРП)
Высота однопроходного сварного шва 8~ 12 мм
Размер машины (Д×Ш×В) 28м×4м×5,1м

Применение и сопутствующее оборудование линии по производству тавровых балок

1. Как упоминалось в начале этой страницы, линия по производству тавровых балок и машина для изготовления тавровых балок используются в судостроительной промышленности и производстве стальных конструкций.Обе отрасли имеют разные требования к готовому сварному шву с точки зрения ударной вязкости.Таким образом, соответствующие готовые режимы сварки также различны;
2. Кроме того, ввиду требований к адгезионной способности окраски, станок для закругления кромок является необходимым оборудованием для линии по производству тавровых балок в судостроении, но не для предприятий по производству стальных конструкций;
3. В промышленности стальных конструкций обычно линия по производству Т-образных балок сочетается с Линия по производству двутавровых балок;
4. Оборудован CO.2 GMAW или SAW, машина для изготовления Т-образных балок по-разному ориентирована либо на судостроение, либо на стальные конструкции.В последнем случае он имеет ту же конфигурацию и рабочий процесс, что и Машина для изготовления двутавровых балок;
5. Еще одним важным направлением в индустрии стальных конструкций является Линия по производству коробчатых балок.

Другие продукты, которыми мы владеем, помимо линии по производству Т-образных балок

1. Применение машины для стыковой сварки пластин MP20:
2. Конструкция и принцип работы машины для стыковой сварки пластин серии MP:
3. Технические параметры машины для стыковой сварки пластин MP20:

0
0
1. Применение станка для фрезерования торцевых поверхностей двутавровых балок DX1520:
2. Краткий обзор функций фрезерного станка для обработки торца двутавровой балки DX1520 для стальных элементов конструкции: точные линейные направляющие в обоих направлениях для гарантии точности / контроль рабочей скорости / рабочий инструмент мощной фрезерной головки / операция / зажим заготовки
3. Технические параметры фрезерного станка для обработки торца двутавровой балки DX1520:
0
0

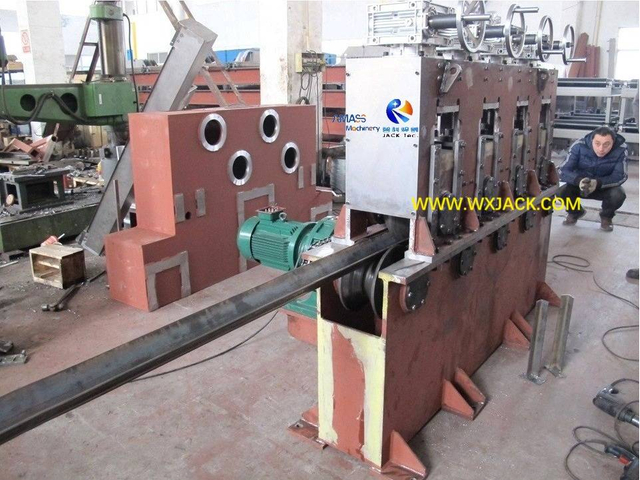

1. Что может сделать машина для правки угловой стали ASM63 для клиента?
