4 Banner Single Axis Rotary Welding Table

Одноосный поворотный сварочный стол от Wuxi JACK, неизменная превосходная производительность для клиента!

Панель навигации на "Одноосевой поворотный сварочный стол"

1. Что такое поворотный стол для одноосевой сварки, диапазон его применения и преимущества? Быстрая навигация

1. Что такое поворотный стол для одноосевой сварки, диапазон его применения и преимущества?

2. Изображение на сварочном позиционере Wuxi JACK и вращающемся сварочном столе

3. Конкурентное преимущество сварочного поворотного стола Wuxi JACK

4. Рабочее видео о сварочном поворотном столе Wuxi JACK

5. Подразделение на одноосный сварочный позиционер и поворотный сварочный стол

5.1 Горизонтальный вращающийся сварочный стол

5.2 Вертикальный вращающийся сварочный позиционер с одной осью:

6. Применение и соответствующее оборудование одноосевого сварочного позиционера

7. Изображение на сварочном позиционере Wuxi JACK

8. Ссылка на другой продукт

Что такое поворотный стол для одноосевой сварки, диапазон его применения и преимущества?

1. Определение и характеристика одноосного поворотного сварочного стола:

1) Одноосный сварочный позиционер, как следует из его названия, имеет только одну степень свободы: 0°~360° вращения для его сварочного поворотного стола, исключая первоначальный наклон сварочного поворотного стола на 0°~120°, как в корпус двухосевого сварочного позиционера;
2) В зависимости от плоскости вращения сварочного поворотного стола, одноосевой сварочный позиционер имеет два типа стиля горизонтального и вертикального вращения, пожалуйста, посмотрите две фотографии ниже для сравнения:

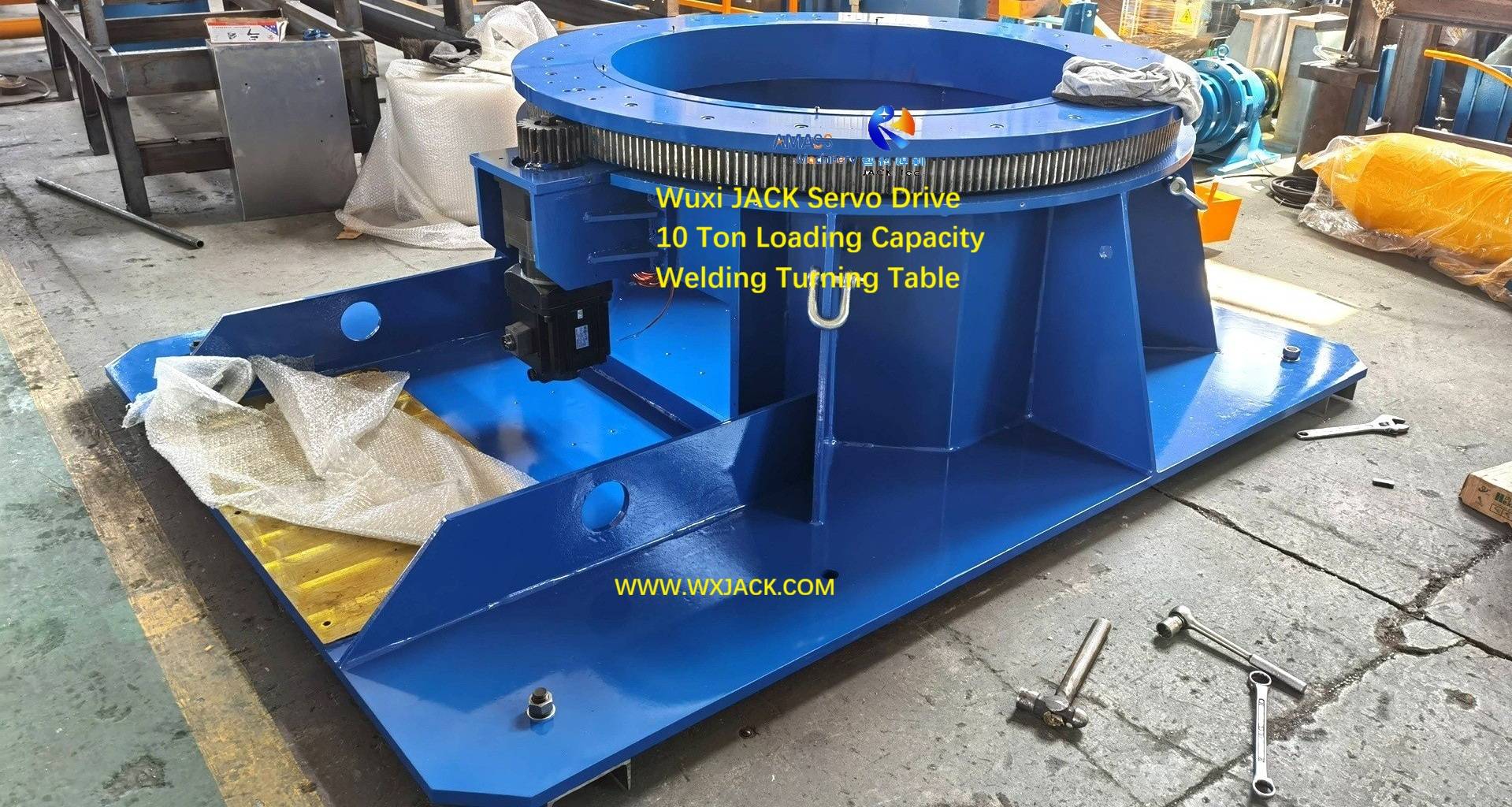

**Два вида одноосевого вращающегося сварочного стола Wuxi JACK (Рис.1,2)**

3) Горизонтальный вращающийся сварочный позиционер с одной осью имеет более широкий диапазон применения по сравнению с вертикальным типом и имеет специальное название продукта: одноосный вращающийся сварочный стол, сварочный поворотный стол и сварочный поворотный стол.

2. Детали фитинга, подлежащие сварке на одноосном поворотном сварочном позиционере:

1) Большинство рабочих частей, свариваемых на одной оси сварочного позиционера, представляют собой цилиндры разного диаметра, особенно горизонтальный вращающийся сварочный поворотный стол;
2) Или рабочие части с равномерно распределенными сварочными швами;
3) Работая вместе с роботом, некоторые типы элементов конструкции также могут быть применены к одноосному сварочному позиционеру и сварочному поворотному столу.

3. Преимущества одноосного поворотного сварочного стола и сварочного позиционера:

1) По сравнению с обычным стандартным двухосевым сварочным позиционером, вертикальный вращающийся одноосный сварочный позиционер и горизонтальный сварочный поворотный стол имеют На 25% меньше себестоимости и продажной цены.Таким образом, если заготовки применимы, эти одноосевые вращающиеся сварочные позиционеры относятся к более экономичному решению для клиента;
2) Вторым достоинством одноосевого вращающегося сварочного позиционера и сварочного поворотного стола является его лаконичная конструкция, компактный размер, удобство в обращении, простота в эксплуатации и обслуживании;

3) Для понимания общей картины и сильных сторон посетите тематическую страницу 'Превосходство сварочного позиционера Wuxi JACK'.

Посмотреть больше

Одноосный поворотный сварочный стол и другие сварочные позиционеры производства Wuxi JACK

Посмотреть больше

Конкурентное преимущество сварочного поворотного стола Wuxi JACK

1. Сильные стороны вращающегося сварочного позиционера Wuxi JACK — это то, что отличает наш продукт от продуктов других поставщиков на рынке, которые реализованы во всех деталях нашего сварочного позиционера.Мы распространяем эту тему на этой странице «Одноосный сварочный позиционер и сварочный поворотный стол» и на связанных страницах той же группы продуктов Сварочный поворотный стол: Двухосевой сварочный позиционер , Трехосевой сварочный позиционер , Сервопривод Сварочный позиционер Сварка , головы и хвоста Позиционер , Специальный сварочный позиционер;

2. Здесь мы обсуждаем дополнительные устройства, применяемые в вращающемся сварочном позиционере и сварочном поворотном столе.

Сложные дополнительные узлы в работе сварочного позиционера и сварочного поворотного стола:

Каково положение дополнительных узлов для работы вращающегося сварочного позиционера и сварочного поворотного стола?

1. Крепление заготовки при работе сварочного позиционера и одноосевого поворотного сварочного стола:

1) Сварочный позиционер имеет основную задачу управления всеми направлениями на своем сварочном поворотном столе и рабочих частях.Во многих случаях работа сварочного позиционера требует помощи его дополнительных механизмов, таких как Сварочное приспособление установленных на его сварочном поворотном столе и других типах вспомогательных локационных устройств.Эти дополнительные устройства необходимы для нормальной работы вращающегося сварочного позиционера, что делает его полноценным;
2) Wuxi JACK имеет очень богатый опыт в поставке полного комплекта сварочного позиционера вместе с дополнительными устройствами., от различных сварочных приспособлений, закрепленных на сварочном поворотном столе, до различных видов локационного оборудования разделительного типа;

2. Токопроводящий блок в сварочном позиционере и сварочном поворотном столе:

1) Второй пример — токопроводящий блок, применяемый в поворотном сварочном позиционере и сварочном поворотном столе, как вы можете видеть на фотографии выше: Благодаря этому эксклюзивному и гениальному дизайну инженеры Wuxi JACK, рабочий токопроводящий узел и его кабели не будут запутываться при вращении сварочного поворотного стола;
2) Или, другими словами, отсутствует ограничение вращения сварочного поворотного стола, что может привести к негативному воздействию на токопроводящий узел, полностью обеспечивая его безопасную и надежную работу при работе сварочного позиционера;

3. Для получения более подробной информации, пожалуйста, проверьте введение продукта Сварочный позиционер с сервоприводом специального изготовления с одной столешницей.

Посмотреть больше

Рабочее видео одноосного поворотного сварочного стола Wuxi JACK и других типов сварочных позиционеров

Пробный запуск Сварочный поворотный стол с сервоприводом продюсер Уси ДЖЕК

Ввод объекта в эксплуатацию Двухосевой сварочный позиционер продюсер Уси ДЖЕК

Соблюдение короткого расстояния при проверке Wuxi JACK PR40 Вращающийся позиционер для сварки труб

Посмотреть больше

Подразделение по одноосному поворотному сварочному столу и сварочному позиционеру

Как мы упоминали в начале этой страницы, одноосевые вращающиеся сварочные позиционеры можно разделить на две группы:
1. Горизонтальный вращающийся одноосный поворотный сварочный стол;
2. Вертикальный вращающийся сварочный позиционер с одной осью;
В дальнейшем поворотный сварочный стол с одной осью можно разделить на две небольшие ветви: обычный двигатель переменного тока а также сервопривод Сварочный поворотный стол.

Давайте рассмотрим два вышеупомянутых типа одноосевого сварочного позиционера и сварочного поворотного стола один за другим.

Панель навигации на "Одноосевой поворотный сварочный стол и сварочный позиционер"

5.1 Горизонтальный вращающийся сварочный стол Быстрая навигация

5.1 Горизонтальный вращающийся сварочный стол | 5.2 Вертикальный вращающийся сварочный позиционер с одной осью:

1. Горизонтальный вращающийся сварочный стол с одной осью:

1. Структура горизонтального вращающегося сварочного поворотного стола:

1) Правая фотография и эскиз конструкции горизонтального сварочного поворотного стола обозначают его конструкцию: кусок круглой формы (в меньшем количестве случаев квадратная форма) сварочный поворотный стол собран на куске вертикально стоящего твердого основания с приводным и трансмиссионным мотором-редуктором. установлен под сварочным поворотным столом;
2) В нижней части вертикального основания находится установочная пластина, обеспечивающая баланс и стабильную работу всего комплекта сварочного поворотного стола;
3) Чтобы получить компактный размер и симметричную структуру всего комплекта одноосевого поворотного сварочного стола, двигатель и редуктор собраны симметрично с обеих сторон вертикального основания.

2. Классификация горизонтального вращающегося одноосного вращающегося сварочного стола:

1) В зависимости от типа приводного двигателя горизонтальный сварочный поворотный стол имеет два типа: обычный привод переменного тока и сервопривод;
2) Грузоподъемность обычного сварочного поворотного стола с двигателем переменного тока может составлять от 50 до 100 тонн;
3) Грузоподъемность сервопривода Сварочный поворотный стол имеет макс.тоннаж 10 тонн, из которых обычно можно увидеть от 3 до 5 тонн;
4) Сварочный поворотный стол с сервоприводом обычно работает с роботизированной рабочей станцией или другим сложным блоком управления.Соответствующая скорость вращения сварочного поворотного стола, очевидно, шире, чем у инверторного управления на обычном одноосевом вращающемся сварочном позиционере с двигателем переменного тока.Обычно доступен диапазон изменения скорости от 20 до 30 раз.

3. Технические параметры горизонтально-вращательного сварочно-поворотного стола:

Ниже в таблице параметров приведена краткая спецификация одноосного горизонтального вращающегося сварочного позиционера:

Степень свободы	0°~360° вращения сварки поворотный стол в горизонтальном положении
Линейная скорость вращения Сварочный поворотный стол	0,2 ~ 2 об/мин для обычного двигателя водить машину;Изготовлено на заказ для сервопривода водить машину
Максимум.Грузоподъемность Поворотный сварочный стол	2, 3, 5, 10, 50, 100 тонн для обычный двигатель переменного тока До 10 тонн для сервопривода

Посмотреть больше

2. Вертикальный вращающийся сварочный манипулятор с одной осью:

1. Структура вертикального вращающегося одноосного вращающегося сварочного позиционера:

1) По своему внешнему виду рама вертикально вращающегося одноосного сварочного позиционера похожа на набор сварочных позиционеров L-типа: его вертикальная квадратная колонна служит стволом основного корпуса и 2 длинные выдвижные «ножки» в качестве основания для установки заземления;
2) Разница в том, что в этом одноосевом поворотном сварочном позиционере нет L-образного рычага.Вместо этого сварочный поворотный стол монтируется непосредственно на квадратную колонну в направлении вертикальной плоскости;
3) Баланс и устойчивое положение сварочного поворотного стола очень важны для такого типа вертикального вращающегося одноосевого сварочного позиционера.Как видно из фотографии слева, помимо упомянутых выше двух длинных ножек, в полость прямоугольного корпуса сварочного позиционера встроена плата управления сварочным поворотным столом, что улучшает и повышает стабильность положения его центра тяжести.

2. Установка заготовок вертикально-вращающегося сварочно-поворотного стола:

1) Рабочие части, обрабатываемые на этой конструкции вертикального одноосевого вращающегося сварочного позиционера , должны иметь «толстую» или «приземистую» фигуру вместо «стройной» фигуры;
2) Это означает, что длина заготовки должна быть меньше размера ее поперечного сечения.Это считается неустойчивой работой вертикально вращающегося сварочного токарного стола.

3. Технические параметры вертикально вращающегося одноосного сварочного позиционера:

Ниже в таблице параметров приведена краткая спецификация таких одноосевых вертикальных вращающихся сварочных позиционеров:

Степень свободы	0°~360° вращение сварочного поворотного стола по вертикали
Линейная скорость вращения сварочного поворотного стола	0,2 ~ 2 об/мин для обычного моторного привода
Максимум.Грузоподъемность поворотного сварочного стола	2, 3, 5, 10 тонн
Рекомендуемая длина заготовки	Не до 2~3

Посмотреть больше

Применение и сопутствующее оборудование одноосевого сварочного позиционера и горизонтального сварочного поворотного стола

1. Эти упрощенные вращающиеся сварочные манипуляторы и сварочные поворотные столы в основном предназначены для сварки цилиндрических деталей, которые часто используются в таких отраслях, как трубопроводы, нефть и газ, сосуды под давлением и т. д.;
2. Сопряженное оборудование Сварочный манипулятор, Сварочный вращатель, а также Специальный сварочный аппарат, так далее.;
3. Необходимая и необходимая рабочая ячейка на одноосевом сварочном позиционере и плоском сварочном поворотном столе представляет собой сварочное приспособление различной конструкции для закрепления рабочих деталей на своем сварочном поворотном столе;
4. После сварки эти рабочие части иногда отправляются на Фрезерный станок по торцу балки для полировки.

Посмотреть больше

Одноосевой сварочный поворотный стол и другие сварочные позиционеры Поставляется Wuxi JACK, всегда найдется подходящий вариант!

Ссылка на веб-страницу с другими продуктами Wuxi JACK, помимо сварочного позиционера

1. Краевой фрезерный станок;
2. Машина для изготовления двутавровых балок;
3. Фрезерный станок по торцу балки;
4. Сварочный вращатель;
1) Сварочный вращатель;
2) Обычный стандартный сварочный вращатель;
3) Специально изготовленный сварочный вращатель;
4) Индивидуальный сварочный вращатель;
5) Сварочный вращатель в использовании;
5. Линия по производству двутавровых балок;
6. Сварочный аппарат двутавровой балки

Другие серии продуктов, которыми мы владеем, помимо сварочного позиционера

MP20 Автоматическая машина для стыкового соединения пластин с тройной резкой

DX1520 Фрезерный станок для обработки торца двутавровой балки для стальных конструкций

Ассистент гидравлической загрузки SXBJ-16 Фрезерный станок для листового металла

Универсальная автоматическая продольная машина для правки угловой стали ASM63

7-осевой 3000/12 Пламенный и плазменный крупногабаритный станок для резки труб с ЧПУ

Однонастольный универсальный сварочный позиционер серии HB с зажимным патроном
