1 Edge Milling Machine 7

Видео Уси ДЖЕК

Расширенная конфигурация

Краевой фрезерный станок

Панель навигации на "Видео о фрезерном станке с расширенной конфигурацией"

Быстрый просмотр кромкофрезерного станка с расширенной конфигурацией

1. Определение кромкофрезерного станка с расширенной конфигурацией:

1) Кромкофрезерный станок относится к типу оборудования 1-й операции для обработки стальных листов перед сваркой и изготовлением: на краях стального листа делаются необходимые сварочные канавки;
2) Фрезерный станок с расширенной конфигурацией имеет современные функциональные группы, оснащенные оборудованием, благодаря чему работа станка для снятия фаски с пластин осуществляется с большей безопасностью, точностью и производительностью;





3) Набор кромкофрезерных станков расширенной конфигурации Wuxi JACK марки SXBJ-3 при сборке:

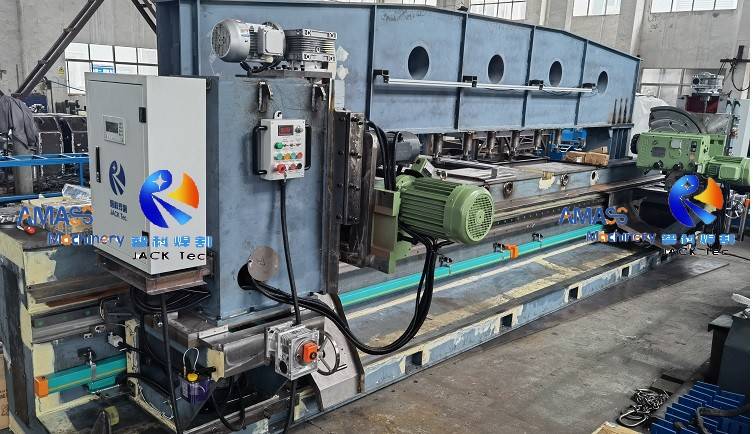

Рис.1 Станок для снятия фаски с пластин 72- 微信图片_20211027075321


4) Основные параметры сварочных канавок, которые можно получить на станке для фрезерования кромок пластин:

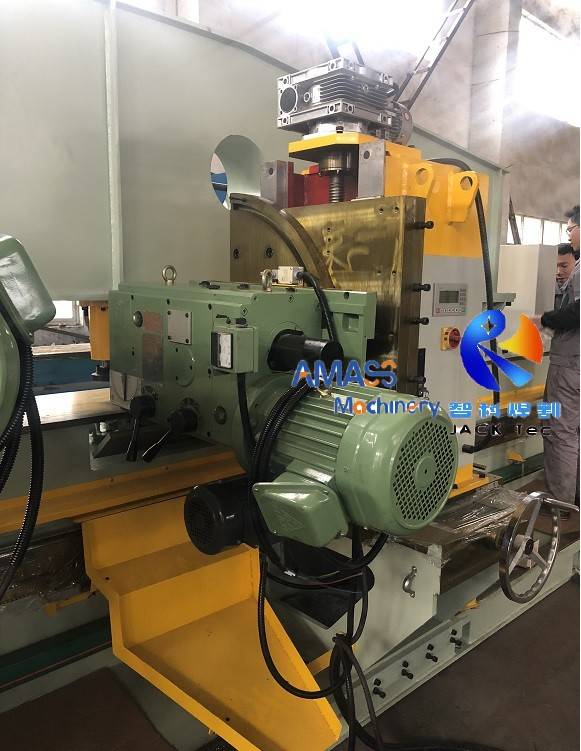

Рис. 2 Фрезерный станок для обработки кромок

5) Заготовка, доставленная с фрезерного станка Wuxi JACK Plate Edge:

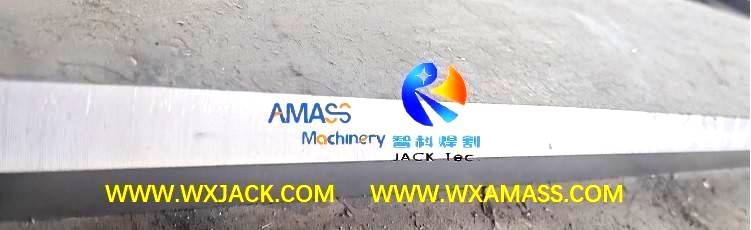

Рис.3 Концевой фрезерный станок IMG_20220104_130026





2. Связанные 4 страницы по продукту кромкофрезерного станка:


1) Кромкофрезерный станок ;
2) Кромкофрезерный станок общего назначения ;
3) Кромкофрезерный станок с двумя головками и длинным ходом Кромкофрезерный станок ;
4) расширенной конфигурации


3. Превосходные возможности фрезерного станка с расширенной конфигурацией:

1) Более мощная и дополнительная революционная скорость фрезерной головки, установленная на станке для снятия фаски с пластин;

2) Удобное управление и точный блок управления HMI (человеко-машинный интерфейс) в концевом фрезерном станке;
3) Удобная система обработки стальных листов на станке для фрезерования кромок листов;
4) Другие гениальные и деликатные приемы, примененные в станке для фрезерования кромок.


4. Подключенные 3 видео-страницы о продукте кромкофрезерного станка:
1) Видео о работе кромкофрезерного станка ;
2) О работе кромкофрезерного станка общего назначения ;
3) О работе двухголовочного кромкофрезерного станка

Видео о выполнении канавки на верхней и/или прямой кромке на фрезерном станке с расширенной конфигурацией

1) Это 1-минутное видео было снято для проверки фрезерной головки в форме скашивания прямой кромки во время производства станков для фрезерования кромок пластин серий XBJ и SXBJ на заводе Wuxi JACK;
2) Во всех операциях станка для снятия фаски с плоской кромки скашивание прямой кромки является первым шагом для любого вида канавки : она делает чистую , прямую и плоскую зеркальную поверхность , служащую базовой плоскостью для следующего шага снятия фаски вверх или вниз;
3) Как видно из видео, рабочая скорость кромкофрезерного станка для фрезерования прямых концов составляла 340 мм/мин.;
4) Теоретически доступная скорость обработки для торцового фрезерного станка составляет 150~850 мм/мин. А на практике для средней толщины стального листа 40–50 мм , как показано на видео, обычно выбирают рабочую скорость 300–400 мм/мин., который обеспечивает оптимальный эффект торцевого фрезерования на станке для фрезерования кромок пластин.

1) По завершении снятия фаски с прямой кромки в предыдущем видео , скашивание верхней кромки на стальном листе может быть выполнено на фрезерном станке Wuxi JACK XBJ и SXBJ ;
2) Из видео видно, что рабочая скорость станка для снятия фаски с пластин на этом этапе составляла 410 мм/мин., что немного быстрее, чем фрезерование прямых концов .Это связано с тем, что при первичной обработке стальной пластины на концевом фрезерном станке резания за один проход фаски верхней кромки может быть меньше и легче . ;
глубина Машина и утилизационный бункер. Для официального запуска на объекте заказчика будет привлекательная накладка, установленная на станине станка для фрезерования кромок пластин.

Видео о выполнении канавки под кромкой на фрезерном станке с расширенной конфигурацией

1) Снятие фаски с нижней кромки означает типичную функцию фрезерного станка с двойной головкой серии SXBJ;
2) В этом наборе станков для снятия фаски с пластин SXBJ-6 , протестированных на предприятии Wuxi JACK, вы можете найти красную стрелку, указывающую направление вращения лезвия торцевателя , по часовой стрелке или против часовой стрелки, в зависимости от того, с какой стороны вы стоите, на рабочем столе станка. кромкофрезерный станок;
3) Соответственно, убедитесь, что правильное направление подачи фрезерной головки , зависит от направления вращения лезвия торцевателя , для официальной работы станка для фрезерования концов пластин.

1) Это набор фрезерных станков для кромок пластин SXBJ-9 , экспортируемых компанией Wuxi JACK.Видео снято во время ввода завода в эксплуатацию;
2) В начале видео подвесной рабочий стол с английской маркировкой отображал скорость фрезерования кромок на кромкофрезерном станке в то время: 310 мм/мин.;
3) Затем вы можете наблюдать за скашиванием нижней кромки, выполненным на концевом фрезерном станке, с гораздо более близкого расстояния;
4) Глядя вдаль , вы можете найти другой набор фрезерных головок для изготовления канавок верхней кромки , в этом наборе кромкофрезерных станков с двумя головками;5) Кроме того,
имеется циферблатный индикатор на поверхности фрезерной головки , который указывает фактическое положение наклона фрезерной головки по ее указателю во время работы станка для фрезерования кромок пластин.

Видео кромкофрезерного станка расширенной конфигурации Wuxi JACK при вводе в эксплуатацию

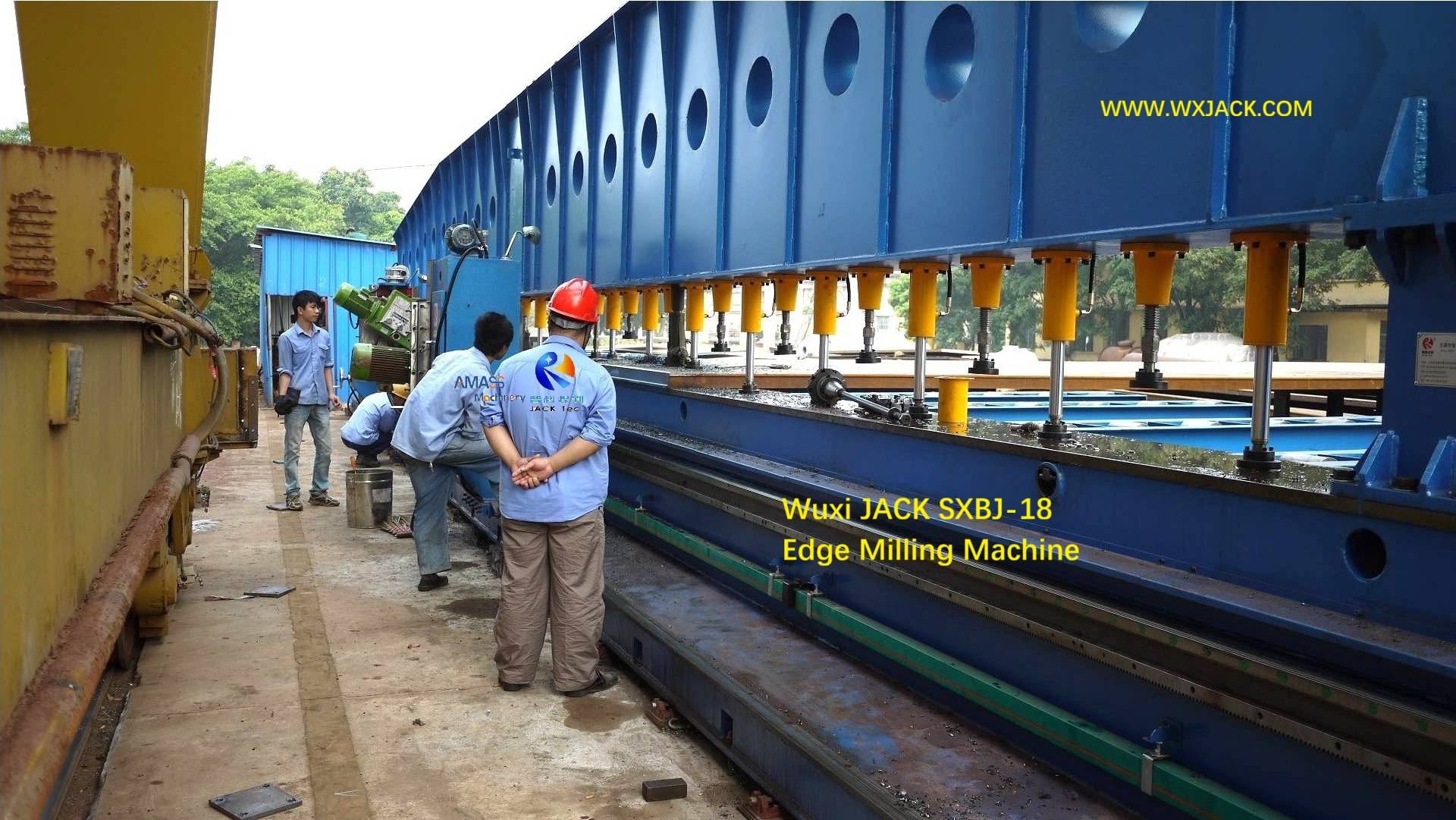

1) В этом видео фрезерный станок для кромок пластин SXBJ-18 отлаживался в мастерской Wuxi JACK;
2) Перед выполнением скашивания нижней кромки на станке для снятия фаски с пластин сначала лезвие торцевателя было опробовано на холостом ходу, чтобы подтвердить его состояние;
3) Затем , весь набор фрезерных головок был отрегулирован вперед по направлению к испытательному образцу для выполнения скашивания нижней кромки на фрезерном станке для кромок.

1) Проверочная работа на станке Wuxi JACK XBJ и SXBJ серий кромкофрезерных станков в этом видео произошла после операции в предыдущем видео ;
2) После холостого хода фрезерной головки и ее подачи вперед официальное фрезерование кромки было выполнено в Концевой фрезерный станок: сначала прямая кромка, затем нижняя и/или верхняя кромка;
3) В заключительном сегменте видео вы можете идентифицировать показания счетчика двигателя подачи , который отображает положение оси Z ( подача вперед или назад ) фрезерной головки в кромкофрезерном станке.

Видео о фрезерном станке расширенной конфигурации Wuxi JACK, работающем на заводе заказчика

1) Это комплект фрезерного станка с длинным ходом SXBJ-16 , работающего во Вьетнамской судостроительной компании , экспортируется Wuxi JACK;
2) Фрезерный станок для торцевых пластин имеет самый длинный рабочий ход 16 м. Две части фрезерной головки расположены симметрично по обеим сторонам рабочего стола. ;
3) Посмотрите на видео, там было 2 куска узких длинных досок шириной около 300–400 мм , прижатых друг к другу, которые фрезеровали кромки в этом комплект плиты скашивая машины.

1 Это видео было снято на том же самом станке JACK SXBJ-16 пластин, экспортированном во Вьетнам, который показан в предыдущем видео . ;
) Wuxi для фрезерования кромок Фрезерный станок, рабочая скорость которого на тот момент составляла 260 мм/мин.;
3) Затем, сдвинув объектив камеры, вы сможете оценить качество готовой продукции , полученной с помощью этого комплекта фрезерных станков для кромок.

1) В видеоролике комплект фрезерного станка Wuxi JACK SXBJ-4 для обработки кромок листа работал на японском предприятии по производству строительной техники ;
. 2) Продукт клиента определяет, что ход фрезерования 4 м является достаточным, и необходимо срезать кромки как с верхней, так и с нижней кромки. доступен в машине для снятия фаски с пластин.

1) Этот набор станков для фрезерования кромок листов Wuxi JACK SXBJ-3 работал в китайской портовой машиностроительной компании ;
. 2) Особенностью этого набора станков для снятия кромок с листов является рабочий стол .Как вы можете видеть из видео, в рабочем столе спрятан блок позиционирования заготовки , которым можно управлять автоматически во время загрузки стального листа в кромкофрезерный станок;
3) Между тем, такая конструкция обеспечивает более высокие стандарты жесткости и прочности рабочего стола кромкофрезерного станка.

Видео о гениальной и усовершенствованной функции фрезерного станка Wuxi JACK для кромок пластин

В этом сегменте мы собрали 6 видеороликов о концевом фрезерном станке, чтобы продемонстрировать более широкий угол фрезерования , , точное и простое управление углом, положением и ходом подачи , сверхмощную фрезерную головку , а также удобную в эксплуатации систему обработки стальных листов в Wuxi JACK. Фрезерный станок с расширенной конфигурацией:

Более широкий угол наклона фрезерной головки в кромкофрезерном станке:


1) Это видео было снято на изготовленном по индивидуальному заказу станке XBJ-4 для фрезерования кромок листа на предприятии Wuxi JACK;
2) «Изготовлено на заказ» относится к углу наклона фрезерной головки, который равен углу наклона готовой фаски , полученной от станка для снятия фаски с пластин.Это один из важнейших параметров управления процессом фрезерования кромок;
3) В станке для торцевой фрезы со стандартной конфигурацией угол поворота фрезерной для снятия фаски с верхней стороны составляет головки 0°~ 45° .Для сравнения, этот набор специально изготовленных кромкофрезерных станков имеет регулируемый угловой диапазон от 0° до 85° .А на видео фрезерная головка выполняла углом 75° ; скашивание верхней кромки под
4) Итак, как определить угол наклона фрезерной головки станка для снятия фаски с помощью визуального осмотра? Когда обрабатываемая поверхность лезвия торцевателя перпендикулярна полу мастерской, или, другими словами, фрезерная головка параллельна полу мастерской, угол наклона фрезерной головки станка для фрезерования кромок пластин принимается равным 0 ° ;
5) И из этого видео вы можете наблюдать что обрабатываемая поверхность лезвия торцевателя почти параллельна полу мастерской под углом вращения 75 ° на фрезерном станке для кромок пластин.

Двигатель подачи фрезерной головки со встречным управлением и мощная фрезерная головка в станке для фрезерования кромок пластин:


1) Это видео имеет продолжительность 2 минуты и 5 секунд на станке для фрезерования кромок пластин SXBJ-18 , опробованном на предприятии Wuxi JACK.Из него вы можете получить 2 информации о расширенных функциях торцевого фрезерного станка:

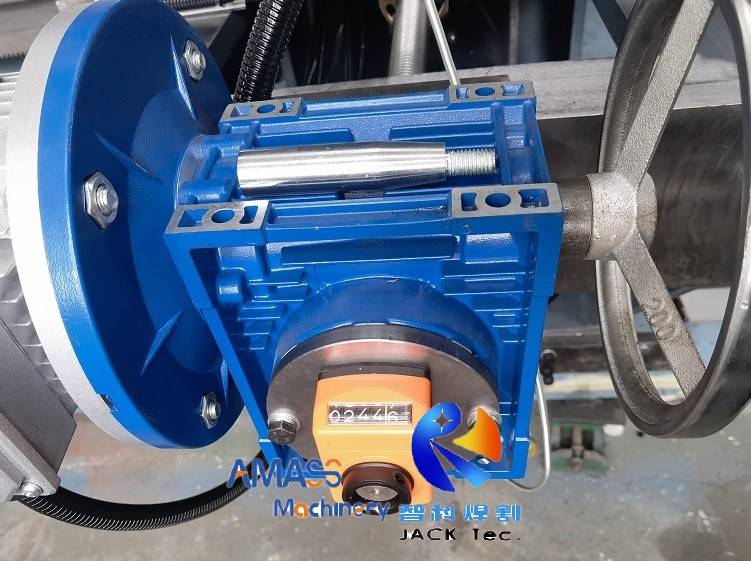

2) Первый счетчик оранжевого цвета для управления ходом подачи двигателя фрезерной головки , как вы можете найти в начале видео. В обычном , головки к кромке листа осуществляется с помощью ручного ;
. станке для снятия кромок с плиты подача фрезерной маховика стального определяется счетчиком ;
4) Вторая — это фрезерная головка с большой силой , используемая в кромкофрезерном станке : как вы можете видеть из работы по снятию фаски с нижней кромки на видео, фрезерная головка концевого фрезерного станка выполняет кромкофрезерную работу с легкой работой и высокая точность ;
5) По сравнению с глубиной резания 3–4 мм в обычном станке для фрезерования кромок пластин, фрезерная головка в этом наборе усовершенствованных станков для фрезерования кромок пластин может обеспечить глубину резания 5–6 мм за один ход ..

Удобное управление и точный контроль угла фрезерной головки на кромкофрезерном станке:



1) Для оценки производительности станка для фрезерования кромок листа угол наклона фрезерной головки является одним из наиболее важных показателей , который определяет конечный угол сварочной канавки на выходе из станка для снятия кромок листа;
2) В обычном станке для фрезерования кромок пластин этот угол регулируется вручную с помощью червячного редуктора .Это требует мастерства оператора и требует довольно много времени на достижение цели;
3) В фрезерном станке Wuxi JACK SXBJ-125 с расширенной конфигурацией из видео эта наклонная головка управляется и контролируется с помощью HMI (человеко-машинный интерфейс), а наклон фрезерной головки приводится в движение двигателем ;
4) Между тем, в процессе вращения фрезерной головки, имеется бесконтактный переключатель , который в электросистеме торцевого фрезерного станка определяет угловое положение фрезерной головки и посылает сигнал при ее приходе, как вы можете видеть на видео;
5) На этапе проверки фрезерной головки для этого набора сложных станков для фрезерования кромок пластин сначала оператор пытался поднять фрезерную головку вверх для положительного угла , затем вернуться в ее нулевое положение , затем повернуть вниз в положение с отрицательным углом ;
6) В целом процесс, вы можете определить интуитивно понятное положение угла отображения фрезерной головки станка для снятия фаски с сенсорного экрана HMI , а также цифровой дисплей на фрезерной головке;
7) Это делает важнейший этап регулировки угла на кромкофрезерном станке удобным, высокоскоростным и точным ..

1) Это видео продолжает презентацию о точном и простом контроле угла на станках Wuxi JACK XBJ и SXBJ серий кромкофрезерных станков из предыдущего видео ;
2) В начале видео оператор попробовал -10° в качестве целевого положения фрезерной головки.Затем головка вращалась вниз, пока на экране ЧМИ не отобразилось -9,7° для концевого фрезерного станка;
3) Затем введите оператором -20° для еще одной попытки определения угла.И фрезерная головка наклонилась в следующую позицию, пока на экране HMI не отобразилось -19,6 ° в кромкообрезном станке;
4) Кроме того, как видно из видео, цифровой дисплей наверху фрезерной головки динамически отражает изменение углового положения фрезерной головки во время работы станка для фрезерования кромок пластин.




Безопасная и экономичная система обработки материалов на фрезерном станке для обработки кромок пластин:



1) Представьте вес стального листа, который будет обрабатываться на станке для снятия фаски с листа :
a) Пример 1: Для кромкофрезерного станка SXBJ-15 предположим, что на длиной 15 м, шириной 3 м и толщиной 50 мм . этом конце будет фрезерована кромка стального листа Фрезерный станок, который является обычным размером сырья для такой модели кромкофрезерного станка.Вес стального листа составляет около 18 тонн. ;
б) Пример 1: Для кромкофрезерного станка SXBJ-18 предположим, что на этом концевом фрезерном станке 18 м, шириной 4 м и толщиной 50 мм . Вес стального листа будет фрезерована кромка куска длиной более 28 тонн ;
2) В обычном станке для фрезерования кромок листового металла вдавливание стального листа и вытягивание обработанного стального листа выполняются вручную .Это сопряжено с риском и требует много времени;
3) В моделях Wuxi JACK XBJ и SXBJ с усовершенствованной конфигурацией фрезерного станка для обработки кромок листа тяжелый и большой стальной лист обрабатывается с помощью системы обработки материалов с гидравлическим приводом .Оператор просто поднимет стальной лист на эту систему, оставшаяся работа по логистике будет выполнена с помощью машины для снятия фаски с листа;
4) В этом видео 2 оператора проверяли плоскостность прокатных роликов системы обработки материалов на концевом фрезерном станке.С помощью этих прокатных роликов стальные листы могут быть в наибольшей степени защищены во время движения на кромкофрезерном станке.

1) Это видео перемещения стальных листов станка Wuxi JACK для фрезерования кромок пластин, которая представлена ​​в предыдущем видео . ;
также посвящено гидравлической системе производства : он был собран и окрашен на наборе готовых станков для снятия фаски Wuxi JACK XBJ и SXBJ ;
3) Как вы можете видеть из видео, каждая часть опорной стойки может быть поднята вверх под приводом масляного цилиндра, так что тяжелая и большая стальная пластина может быть поднята вверх и надвинута на рабочий стол фрезерного станка. Машина;
4) Здесь мы подчеркиваем, что эта мощная и ценная система может быть найдена только в станке Wuxi JACK, поставленном кромкофрезерным станком.
